1 MAKING MODERN LIVING POSSIBLE New photo VLT AQUA Drive Az alapvető megoldás víz- és szennyvízkezeléshez, valamint öntözéshez

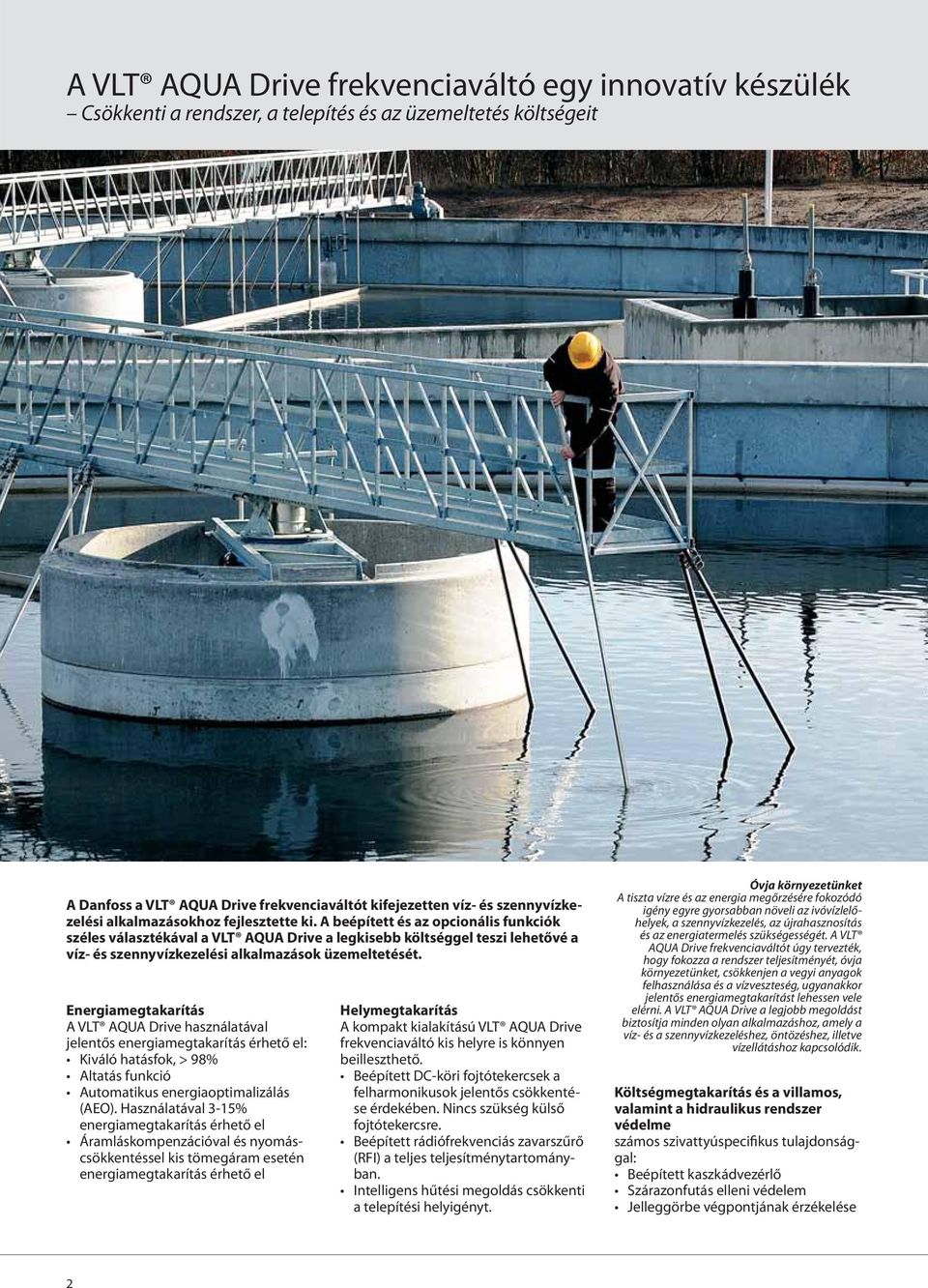

2 A VLT AQUA Drive frekvenciaváltó egy innovatív készülék Csökkenti a rendszer, a telepítés és az üzemeltetés költségeit A Danfoss a VLT AQUA Drive frekvenciaváltót kifejezetten víz- és szennyvízkezelési alkalmazásokhoz fejlesztette ki. A beépített és az opcionális funkciók széles választékával a VLT AQUA Drive a legkisebb költséggel teszi lehetővé a víz- és szennyvízkezelési alkalmazások üzemeltetését. Energiamegtakarítás A VLT AQUA Drive használatával jelentős energiamegtakarítás érhető el: Kiváló hatásfok, > 98% Altatás funkció Automatikus energiaoptimalizálás (AEO). Használatával 3-15% energiamegtakarítás érhető el Áramláskompenzációval és nyomáscsökkentéssel kis tömegáram esetén energiamegtakarítás érhető el Helymegtakarítás A kompakt kialakítású VLT AQUA Drive frekvenciaváltó kis helyre is könnyen beilleszthető. Beépített DC-köri fojtótekercsek a felharmonikusok jelentős csökkentése érdekében. Nincs szükség külső fojtótekercsre. Beépített rádiófrekvenciás zavarszűrő (RFI) a teljes teljesítménytartományban. Intelligens hűtési megoldás csökkenti a telepítési helyigényt. Óvja környezetünket A tiszta vízre és az energia megőrzésére fokozódó igény egyre gyorsabban növeli az ivóvízlelőhelyek, a szennyvízkezelés, az újrahasznosítás és az energiatermelés szükségességét. A VLT AQUA Drive frekvenciaváltót úgy tervezték, hogy fokozza a rendszer teljesítményét, óvja környezetünket, csökkenjen a vegyi anyagok felhasználása és a vízveszteség, ugyanakkor jelentős energiamegtakarítást lehessen vele elérni. A VLT AQUA Drive a legjobb megoldást biztosítja minden olyan alkalmazáshoz, amely a víz- és a szennyvízkezeléshez, öntözéshez, illetve vízellátáshoz kapcsolódik. Költségmegtakarítás és a villamos, valamint a hidraulikus rendszer védelme számos szivattyúspecifikus tulajdonsággal: Beépített kaszkádvezérlő Szárazonfutás elleni védelem Jelleggörbe végpontjának érzékelése 2

3 Motorváltás Kettős rámpa funkció Visszacsapószelep-rámpa Biztonsági megállítás Alacsony tömegáram érzékelése Csőtöltési üzemmód Altatás funkció Valós idejű óra Jelszavas védelem Túlterhelés elleni védelem Beépített logikai vezérlő Állandó és változó nyomatékigényű alkalmazások esetén is használható a teljes fordulatszámtartományban. Nincs szükség kapcsolószekrényre Az IP 55/54-es mechanikai védettséggel rendelkező frekvenciaváltó nem igényli a kapcsolószekrényben történő elhelyezést. Ezenkívül 90 kw-ig a VLT AQUA Drive frekvenciaváltó akár IP 66-os változatban is elérhető. A moduláris felépítésnek köszönhetően az opciók gyorsan beépíthetők A PI-szabályozók automatikus beállítása A kiváló tervezésnek és a robusztus felépítésnek köszönhetően a VLT AQUA Drive nem igényel karbantartást A víz- és szennyvízkezeléshez fejlesztettük A Danfoss Drives gazdag tapasztalatát felhasználva a VLT AQUA Drive frekvenciaváltót a korszerű víz- és szennyvízkezelő rendszerek szivattyúinak és ventilátorainak igényeihez alakították ki. A víz- és szennyvízkezelés a Danfoss Drives számára kiemelkedő üzleti terület, melynek támogatására hozzáértő szakembereink és 24 órás szervizszolgálatunk világszerte áll az Önök rendelkezésére, hogy szükség esetén megoldja a felmerülő kérdéseket. Időmegtakarítás A VLT AQUA Drive frekvenciaváltót kivitelezők és kezelők bevonásával úgy tervezték, hogy a beépítés, az üzembe helyezés és a karbantartás minél rövidebb időt vegyen igénybe. Felhasználóbarát kezelőfelület az új, díjnyertes kezelőegységgel (LCP) Egységes koncepció a teljes teljesítménytartományban Ideális energiafelhasználás változó fordulatszám esetén Elosztórendszer veszteségei Energia 100% 90% 80% Tömegáram Nyomás Teljesítmény m 3 per év 70% 60% 50% 40% 30% Nyomás (bar) 20% 10% 0% Tömegáram 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% A VLT AQUA frekvenciaváltó használatával már kis fordulatszámcsökkentés esetén is jelentős energiamegtakarítás érhető el. 1 mm-es nyílás 3 mm-es nyílás 2 mm-es nyílás 4 mm-es nyílás A vízveszteség rendszernyomás segítségével való csökkentése egyre hatékonyabb, ahogy a vezetékszakaszok mérete nő. 3

4 Víz- és szennyvízkezelési alkalmazások Jobb működés kevesebb energia felhasználásával Vízművek A változó napi, vagy akár órás vízigény kiszolgálására megbízható rendszerre van szükség. A VLT AQUA Drive frekvenciaváltó olyan szivattyúspecifikus tulajdonságokat kínál, amelyekkel a legszélesebb körű igényeknek is megfelel. 2 Sótalanító üzemek A sótalanító üzemekben tengervízből tiszta ivóvizet állitanak elő. A technológiában nagynyomású szivattyúkat használnak, amelyek körültekintő szabályozást igényelnek. A VLT AQUA Drive a beépitett PID szabályozójával megbízható és pontos nyomásszabályozást tesz lehetővé, így a technológia teljesen kézben tartható, és maximális hatékonysággal működik. 3 Mélyfúrású kutak szivattyúi A mélyfúrású kutakba telepített búvárszivattyúk gyors indítást, precíz szabályozást és szárazon futás elleni védelmet igényelnek. A VLT AQUA Drive a beépített szárazonfutás elleni védelemmel és a szivattyú minimális fordulatszámra történő gyors felfuttatásával tökéletesíti az alkalmazást. 4 Szennyvíztisztító telepek A tömegáram változása zavart okozhat a folyamatban, és a költségek növekedéséhez vezethet. Ezen felül a számos indítás és leállítás nagymértékben igénybe veszi a rendszert. A VLT AQUA Drive frekvenciaváltóval szabályozott szivattyúk, fúvók és más berendezések segítségével egyenletessé válik a folyamat és jelentős energia takarítható meg. 4

5 7 5 Öntözőrendszerek A korszerű öntözőrendszerek esetében fontos szempont a víz hatékony és energiatakarékos felhasználása. Fontos a pontos nyomásszabályozás. A VLT AQUA Drive különleges csőtöltési funkióval is rendelkezik, amely használatával elkerülhető a vízütés, és az öntözőfejnél sem folyik el a víz, amíg a csővezeték nincs teljesen feltöltve. 6 Vízszolgáltatás Nyomásfokozó szivattyúk használatával a pontos nyomásszabályozás révén jelentősen csökkenthető a szivárgásos vízelfolyás és az energiafogyasztás. Nincs szükség költséges és csúnya kinézetű víztornyokra. A frekvenciaváltóba integrált kaszkádvezérlő tovább bővíti a lehetőségek tárházát. 7 Szökőkutak és fürdők Szökőkutakat különféle helyen, épületekben, parkokban alakítanak ki az esztétikai élmény növelésére. Ezek szivattyúinak a VLT AQUA Drive frekvenciaváltóval történő hajtásával energia takarítható meg, és pontos szabályozással és akár az időzítési funkciók használatával fantasztikus vízképek alakíthatók ki. 5

6 Moduláris felépítésű VLT AQUA Drive Kis méretű, kompakt frekvenciaváltók 1 Terepi busz opciók (A opciós hely) Modbus RTU (alapkiépítésben) Modbus TCP IP PROFIBUS DeviceNet EtherNet/IP PROFINET 2 Kijelző- és kezelőpanel (LCP) Választhat a magyar nyelvű grafikus, numerikus, vagy üres kijelzők közül. Az IP 20-as mechanikai védettségű frekvenciaváltó két különálló vezérlésű ventilátort tartalmaz a maximális megbízhatóság érdekében. Az elektronikus alkatrészeken csak minimális külső hűtőlevegő áramlik át, ami növeli a frekvenciaváltó élettartamát. Robusztus kialakítás agresszív körülmények közé A hálózati- és motorcsatlakozók a könnyű hozzáférhetőség miatt a készülék alján helyezkednek el. IP 20-as mechanikai védettség ideális kialakítás kapcsolószekrényben történő elhelyezéshez. (C3 házméret látható) A nyitható alumínium ajtó könnyű hozzáférést biztosít a frekvenciaváltó belsejéhez. A készülékek szükség esetén IP 21-es mechanikai védettségben is elérhetők. Az IP 55-ös és IP 66-os mechanikai védettségű frekvenciaváltókat mostoha, poros környezetben történő elhelyezésre terveztük. A belső elektronika teljesen elkülönül a hűtőlevegőtől, ezzel növelve a készülékek élettartamát. Minden csatlakozó és árnyékoló bilincs a készülék belsejében, robosztus fém burkolat alatt helyezkedik el. Az IP 66-os védettségű frekvenciaváltók hűtőbordái korrózió ellen védettek (IP66-os védettség 90 kw-ig érhető el). 3 Bemeneti/kimeneti bővítő opciók (B opciós hely) Általános célú I/O bővítő (3DI + 2AI + 2DO + 1AO) Bővített kaszkádvezérlő (max. 6 szivattyús rendszerekhez) Érzékelő bemenet (3 x PT100/ AI) Relé bővítő (3 relé) 4 24 VDC külső megtáplálási lehetőség 5 RFI szűrő Beépített RFI szűrő hosszú motorkábelek esetére is az IEC és EN szabványok szerint. 6 Hálózati főkapcsoló (Gyárilag beépített opció) 7 Bemeneti opciók A nagyobb teljesítményű frekvenciaváltókhoz különféle bemeneti opciók állnak rendelkezésre, beleértve a biztosítókat, hálózati kapcsolókat és RFI szűrőket. A bemeneti opciók utólag is bővíthetők, amennyiben erre szükség van. 8 Lakkozott elektronikák Agresszív körülmények között is tartós Víz- és szennyvízkezelési alkalmazások esetén néhány esetben javasolt a frekvenciaváltó elektronikus alkatrészeinek megerősített védőlakkal történő védelme. A VLT AQUA Drive frekvenciaváltó alapkivitelben megfelel az IEC C2 szintjének. Szükség esetén 3C3 szint is kérhető. Ez a védőlakk jelentős védelmet nyújt klórral, kénhidrogénekkel, ammóniával és egyéb korróziót okozó anyagokkal szemben. 6

7 9 Egyedülálló hűtési megoldás A környezet levegője nem halad keresztül a belső elektronikán (90 kw-ig) 90 kw fölött hátsó hűtőcsatornás hűtési kialakítás, ahol a hő 85%-a távozik 10 Kiterjesztett kaszkádvezérlő Maximum 9 szivattyú rendszerekhez 10 9 VLT minőség akár 1,4 MW-ig A VLT AQUA Drive frekvenciaváltó 0,25 kw és 1,4 MW közötti teljesítményben áll rendelkezésre A VLT frekvenciaváltók tervezése mögött az 1968 óta szerzett tapasztalataink állnak. A mechanikai kialakításnál a következő szempontokat tartottuk szem előtt: 4 8 Robusztus kivitel Egyszerű hozzáférhetőség és telepíthetőség Intelligens hűtés Magas környezeti hőmérséklet elviselése Hosszú élettartam A VLT AQUA Drive technológiáját, kezelőfelületét és alaptulajdonságait az új VLT generációnak megfelelően alakítottuk ki A VLT AQUA Drive moduláris felépítése lehetővé teszi, hogy az Ön alkalmazásának igényeihez szabott frekvenciaváltókat sorozatban gyártsuk és gyárilag teszteljük. A VLT AQUA Drive USB kábellel összekötött számítógéppel is üzembe helyezhető és felügyelhető. A frekvenciaváltók kezelését speciális szoftverek könnyítik meg, mint például az MCT 10. DC körbe épített fojtótekercsek jelentősen csökkentik a felharmonikusokat és védik a frekvenciaváltót. A készülékek rádiófrekvenciás zavarszűrőt is tartalmaznak, mellyel teljesítik az EN szabvány C1, C2 vagy C3 osztályának megfelelő előírásait. 8 7

8 Vizes alkalmazásokhoz kifejlesztett tulajdonságok A PI szabályozó automatikus hangolása A PI szabályozó automatikus hangolásakor a frekvenciaváltó figyeli, hogy a rendszer miként reagál a korrekciókra ebből képes tanulni, így gyorsan beáll a pontos és stabil működés. A PI szabályozó paraméterei folyamatosan változnak a terhelés változó karakterisztikájának kompenzálására. A beállítás minden PI szabályozó esetén egyedileg, külön menüben végezhető el. Beüzemeléskor nem szükséges az erősítési tényező és integrálási idő pontos beállítása, ami csökkenti az üzembe helyezés idejét és költségét. Csőtöltési mód Lehetővé teszi a csővezetékek szabályozott feltöltését. Elkerülhető a vízütés, a csövek szétrobbanása, valamint az öntözőfejek rongálódása. Minden olyan alkalmazásnál hasznos, ahol szabályozott csőtöltésre van szükség, mint például öntözőrendszereknél, vízellátó rendszereknél, stb. A csőtöltési mód mind vízszintes, mind pedig függőleges csőrendszer esetén alkalmazható. Nyomás Rendszer jelleggörbék Szivattyú jelleggörbe Tömegáram Jelleggörbe-végpont érzékelésével felismerhető a cső törése, illetve a szivárgás A funkció alkalmas a csőtörések, illetve szivárgások felismerésére. A frekvenciaváltó figyelmeztetést ad, leállítja a szivattyút vagy más programozott műveletet hajt végre, ha az tapasztalja, hogy a szivattyú teljes fordulatszámon működik, de a kívánt nyomás mégsem alakul ki vagyis olyan állapot jön létre, amelyet a cső törése vagy szivárgása okozhat. Visszacsapószelep-rámpa A visszacsapószelep-rámpa a szivattyú megállítása és a visszacsapószelepek zárása során megóv a vízütés kialakulásától. A motor a szelepzáródási fordulatszám környékén lassabban, az úgynevezett visszacsapószelep-rámpa szerint lassul. 8

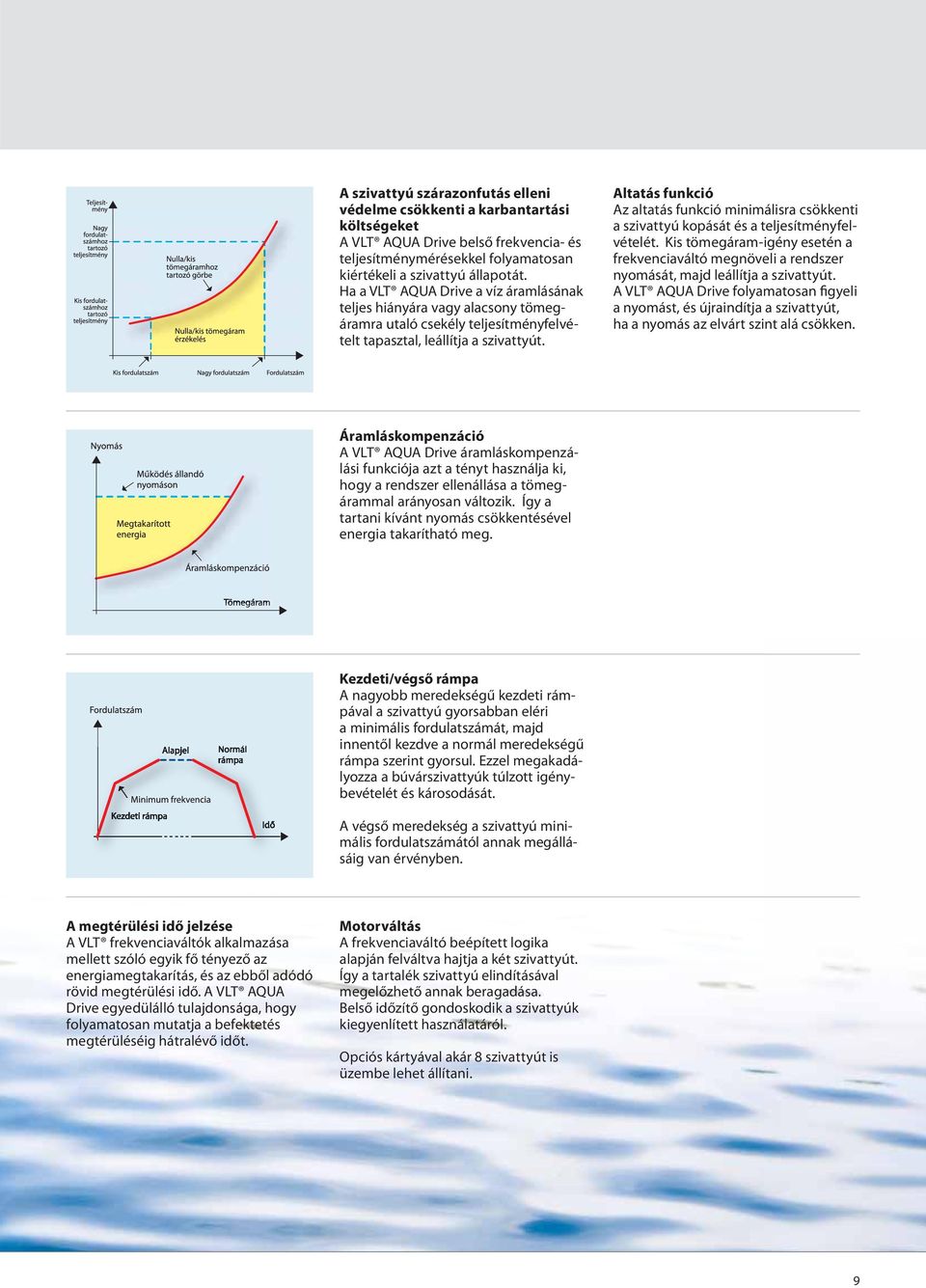

9 A szivattyú szárazonfutás elleni védelme csökkenti a karbantartási költségeket A VLT AQUA Drive belső frekvencia- és teljesítménymérésekkel folyamatosan kiértékeli a szivattyú állapotát. Ha a VLT AQUA Drive a víz áramlásának teljes hiányára vagy alacsony tömegáramra utaló csekély teljesítményfelvételt tapasztal, leállítja a szivattyút. Altatás funkció Az altatás funkció minimálisra csökkenti a szivattyú kopását és a teljesítményfelvételét. Kis tömegáram-igény esetén a frekvenciaváltó megnöveli a rendszer nyomását, majd leállítja a szivattyút. A VLT AQUA Drive folyamatosan figyeli a nyomást, és újraindítja a szivattyút, ha a nyomás az elvárt szint alá csökken. Áramláskompenzáció A VLT AQUA Drive áramláskompenzálási funkciója azt a tényt használja ki, hogy a rendszer ellenállása a tömegárammal arányosan változik. Így a tartani kívánt nyomás csökkentésével energia takarítható meg. Kezdeti/végső rámpa A nagyobb meredekségű kezdeti rámpával a szivattyú gyorsabban eléri a minimális fordulatszámát, majd innentől kezdve a normál meredekségű rámpa szerint gyorsul. Ezzel megakadályozza a búvárszivattyúk túlzott igénybevételét és károsodását. A végső meredekség a szivattyú minimális fordulatszámától annak megállásáig van érvényben. A megtérülési idő jelzése A VLT frekvenciaváltók alkalmazása mellett szóló egyik fő tényező az energiamegtakarítás, és az ebből adódó rövid megtérülési idő. A VLT AQUA Drive egyedülálló tulajdonsága, hogy folyamatosan mutatja a befektetés megtérüléséig hátralévő időt. Motorváltás A frekvenciaváltó beépített logika alapján felváltva hajtja a két szivattyút. Így a tartalék szivattyú elindításával megelőzhető annak beragadása. Belső időzítő gondoskodik a szivattyúk kiegyenlített használatáról. Opciós kártyával akár 8 szivattyút is üzembe lehet állítani. 9

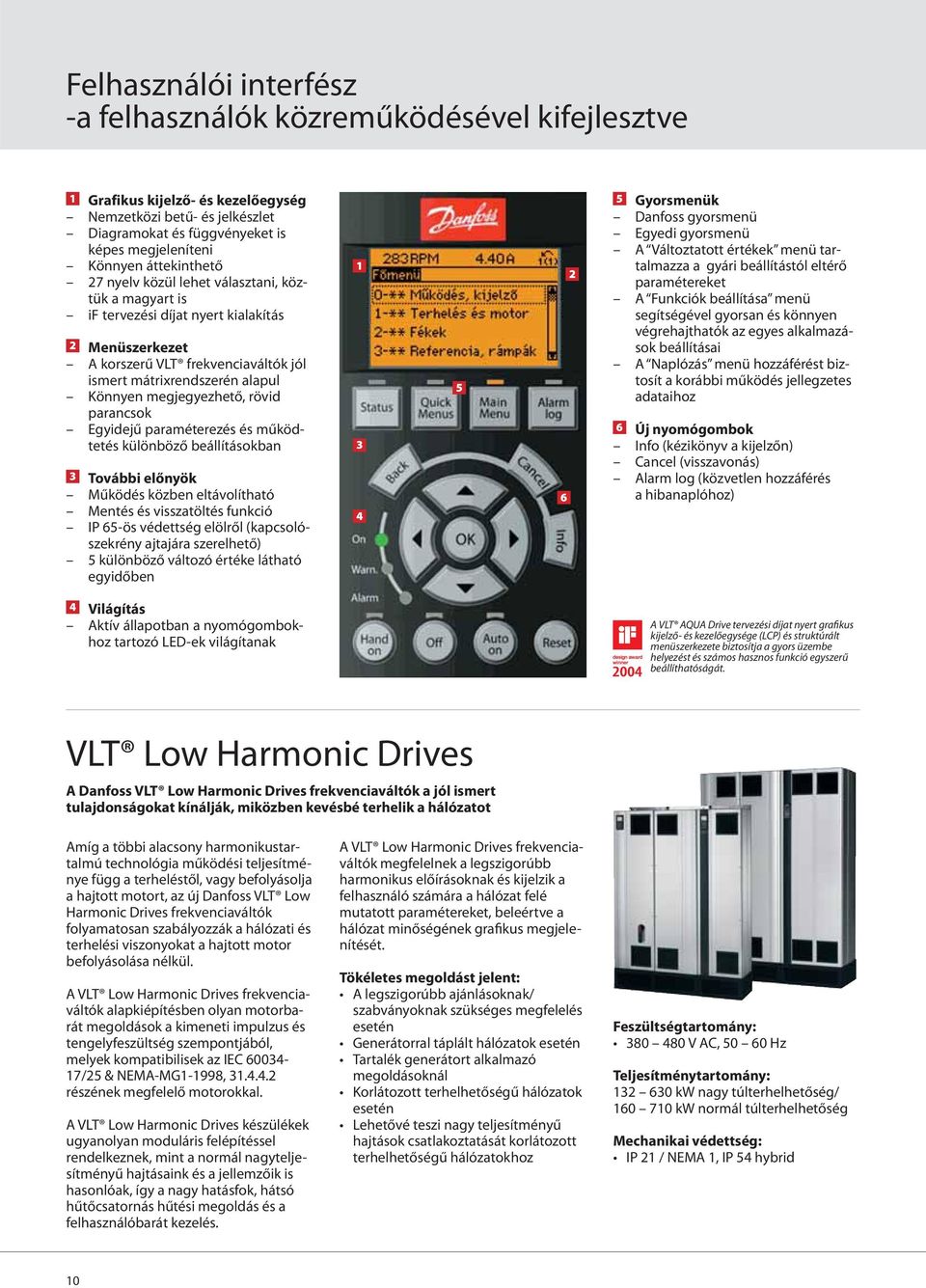

10 Felhasználói interfész -a felhasználók közreműködésével kifejlesztve 1 Grafikus kijelző- és kezelőegység Nemzetközi betű- és jelkészlet Diagramokat és függvényeket is képes megjeleníteni Könnyen áttekinthető 27 nyelv közül lehet választani, köztük a magyart is if tervezési díjat nyert kialakítás 2 Menüszerkezet A korszerű VLT frekvenciaváltók jól ismert mátrixrendszerén alapul Könnyen megjegyezhető, rövid parancsok Egyidejű paraméterezés és működtetés különböző beállításokban 3 További előnyök Működés közben eltávolítható Mentés és visszatöltés funkció IP 65-ös védettség elölről (kapcsolószekrény ajtajára szerelhető) 5 különböző változó értéke látható egyidőben Gyorsmenük Danfoss gyorsmenü Egyedi gyorsmenü A Változtatott értékek menü tartalmazza a gyári beállítástól eltérő paramétereket A Funkciók beállítása menü segítségével gyorsan és könnyen végrehajthatók az egyes alkalmazások beállításai A Naplózás menü hozzáférést biztosít a korábbi működés jellegzetes adataihoz 6 Új nyomógombok Info (kézikönyv a kijelzőn) Cancel (visszavonás) Alarm log (közvetlen hozzáférés a hibanaplóhoz) 4 Világítás Aktív állapotban a nyomógombokhoz tartozó LED-ek világítanak A VLT AQUA Drive tervezési díjat nyert grafikus kijelző- és kezelőegysége (LCP) és struktúrált menüszerkezete biztosítja a gyors üzembe helyezést és számos hasznos funkció egyszerű beállíthatóságát. VLT Low Harmonic Drives A Danfoss VLT Low Harmonic Drives frekvenciaváltók a jól ismert tulajdonságokat kínálják, miközben kevésbé terhelik a hálózatot Amíg a többi alacsony harmonikustartalmú technológia működési teljesítménye függ a terheléstől, vagy befolyásolja a hajtott motort, az új Danfoss VLT Low Harmonic Drives frekvenciaváltók folyamatosan szabályozzák a hálózati és terhelési viszonyokat a hajtott motor befolyásolása nélkül. A VLT Low Harmonic Drives frekvenciaváltók alapkiépítésben olyan motorbarát megoldások a kimeneti impulzus és tengelyfeszültség szempontjából, melyek kompatibilisek az IEC /25 & NEMA-MG1-1998, részének megfelelő motorokkal. A VLT Low Harmonic Drives készülékek ugyanolyan moduláris felépítéssel rendelkeznek, mint a normál nagyteljesítményű hajtásaink és a jellemzőik is hasonlóak, így a nagy hatásfok, hátsó hűtőcsatornás hűtési megoldás és a felhasználóbarát kezelés. A VLT Low Harmonic Drives frekvenciaváltók megfelelnek a legszigorúbb harmonikus előírásoknak és kijelzik a felhasználó számára a hálózat felé mutatott paramétereket, beleértve a hálózat minőségének grafikus megjelenítését. Tökéletes megoldást jelent: A legszigorúbb ajánlásoknak/ szabványoknak szükséges megfelelés esetén Generátorral táplált hálózatok esetén Tartalék generátort alkalmazó megoldásoknál Korlátozott terhelhetőségű hálózatok esetén Lehetővé teszi nagy teljesítményű hajtások csatlakoztatását korlátozott terhelhetőségű hálózatokhoz Feszültségtartomány: V AC, Hz Teljesítménytartomány: kw nagy túlterhelhetőség/ kw normál túlterhelhetőség Mechanikai védettség: IP 21 / NEMA 1, IP 54 hybrid 10

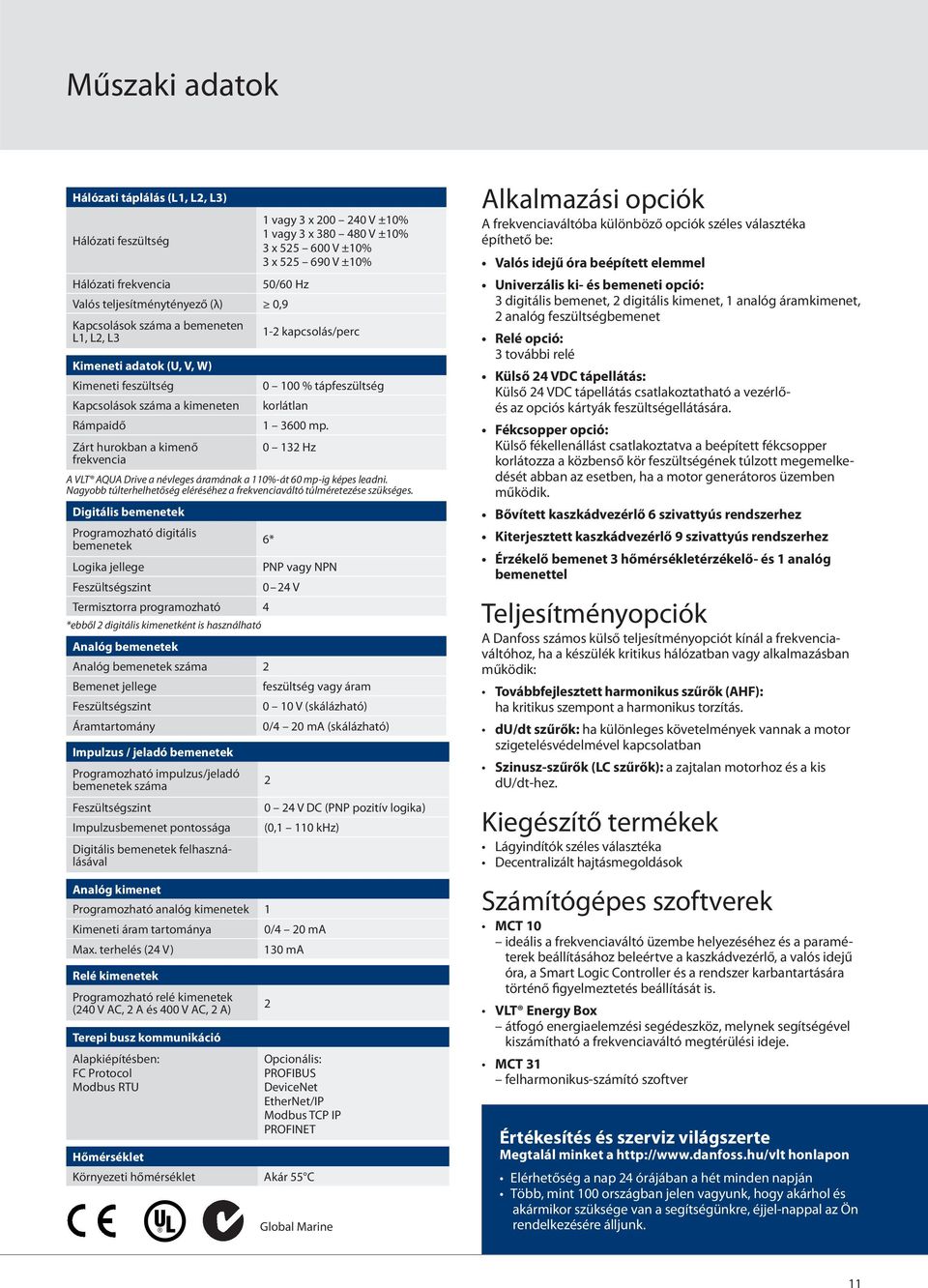

11 Műszaki adatok Hálózati táplálás (L1, L2, L3) 1 vagy 3 x V ±10% Hálózati feszültség 1 vagy 3 x V ±10% 3 x V ±10% 3 x V ±10% Hálózati frekvencia 50/60 Hz Valós teljesítménytényező (λ) 0,9 Kapcsolások száma a bemeneten L1, L2, L3 1-2 kapcsolás/perc Kimeneti adatok (U, V, W) Kimeneti feszültség Kapcsolások száma a kimeneten Rámpaidő Zárt hurokban a kimenő frekvencia % tápfeszültség korlátlan mp Hz A VLT AQUA Drive a névleges áramának a 110%-át 60 mp-ig képes leadni. Nagyobb túlterhelhetőség eléréséhez a frekvenciaváltó túlméretezése szükséges. Digitális bemenetek Programozható digitális bemenetek 6* Logika jellege PNP vagy NPN Feszültségszint 0 24 V Termisztorra programozható 4 *ebből 2 digitális kimenetként is használható Analóg bemenetek Analóg bemenetek száma 2 Bemenet jellege feszültség vagy áram Feszültségszint 0 10 V (skálázható) Áramtartomány 0/4 20 ma (skálázható) Impulzus / jeladó bemenetek Programozható impulzus/jeladó bemenetek száma Feszültségszint Impulzusbemenet pontossága Digitális bemenetek felhasználásával Analóg kimenet Programozható analóg kimenetek 1 Kimeneti áram tartománya 0/4 20 ma Max. terhelés (24 V) 130 ma Relé kimenetek Programozható relé kimenetek (240 V AC, 2 A és 400 V AC, 2 A) Terepi busz kommunikáció Alapkiépítésben: FC Protocol Modbus RTU V DC (PNP pozitív logika) (0,1 110 khz) 2 Opcionális: PROFIBUS DeviceNet EtherNet/IP Modbus TCP IP PROFINET Hőmérséklet Környezeti hőmérséklet Akár 55 C Global Marine Alkalmazási opciók A frekvenciaváltóba különböző opciók széles választéka építhető be: Valós idejű óra beépített elemmel Univerzális ki- és bemeneti opció: 3 digitális bemenet, 2 digitális kimenet, 1 analóg áramkimenet, 2 analóg feszültségbemenet Relé opció: 3 további relé Külső 24 VDC tápellátás: Külső 24 VDC tápellátás csatlakoztatható a vezérlőés az opciós kártyák feszültségellátására. Fékcsopper opció: Külső fékellenállást csatlakoztatva a beépített fékcsopper korlátozza a közbenső kör feszültségének túlzott megemelkedését abban az esetben, ha a motor generátoros üzemben működik. Bővített kaszkádvezérlő 6 szivattyús rendszerhez Kiterjesztett kaszkádvezérlő 9 szivattyús rendszerhez Érzékelő bemenet 3 hőmérsékletérzékelő- és 1 analóg bemenettel Teljesítményopciók A Danfoss számos külső teljesítményopciót kínál a frekvenciaváltóhoz, ha a készülék kritikus hálózatban vagy alkalmazásban működik: Továbbfejlesztett harmonikus szűrők (AHF): ha kritikus szempont a harmonikus torzítás. du/dt szűrők: ha különleges követelmények vannak a motor szigetelésvédelmével kapcsolatban Szinusz-szűrők (LC szűrők): a zajtalan motorhoz és a kis du/dt-hez. Kiegészítő termékek Lágyindítók széles választéka Decentralizált hajtásmegoldások Számítógépes szoftverek MCT 10 ideális a frekvenciaváltó üzembe helyezéséhez és a paraméterek beállításához beleértve a kaszkádvezérlő, a valós idejű óra, a Smart Logic Controller és a rendszer karbantartására történő figyelmeztetés beállítását is. VLT Energy Box átfogó energiaelemzési segédeszköz, melynek segítségével kiszámítható a frekvenciaváltó megtérülési ideje. MCT 31 felharmonikus-számító szoftver Értékesítés és szerviz világszerte Megtalál minket a honlapon Elérhetőség a nap 24 órájában a hét minden napján Több, mint 100 országban jelen vagyunk, hogy akárhol és akármikor szüksége van a segítségünkre, éjjel-nappal az Ön rendelkezésére álljunk. 11

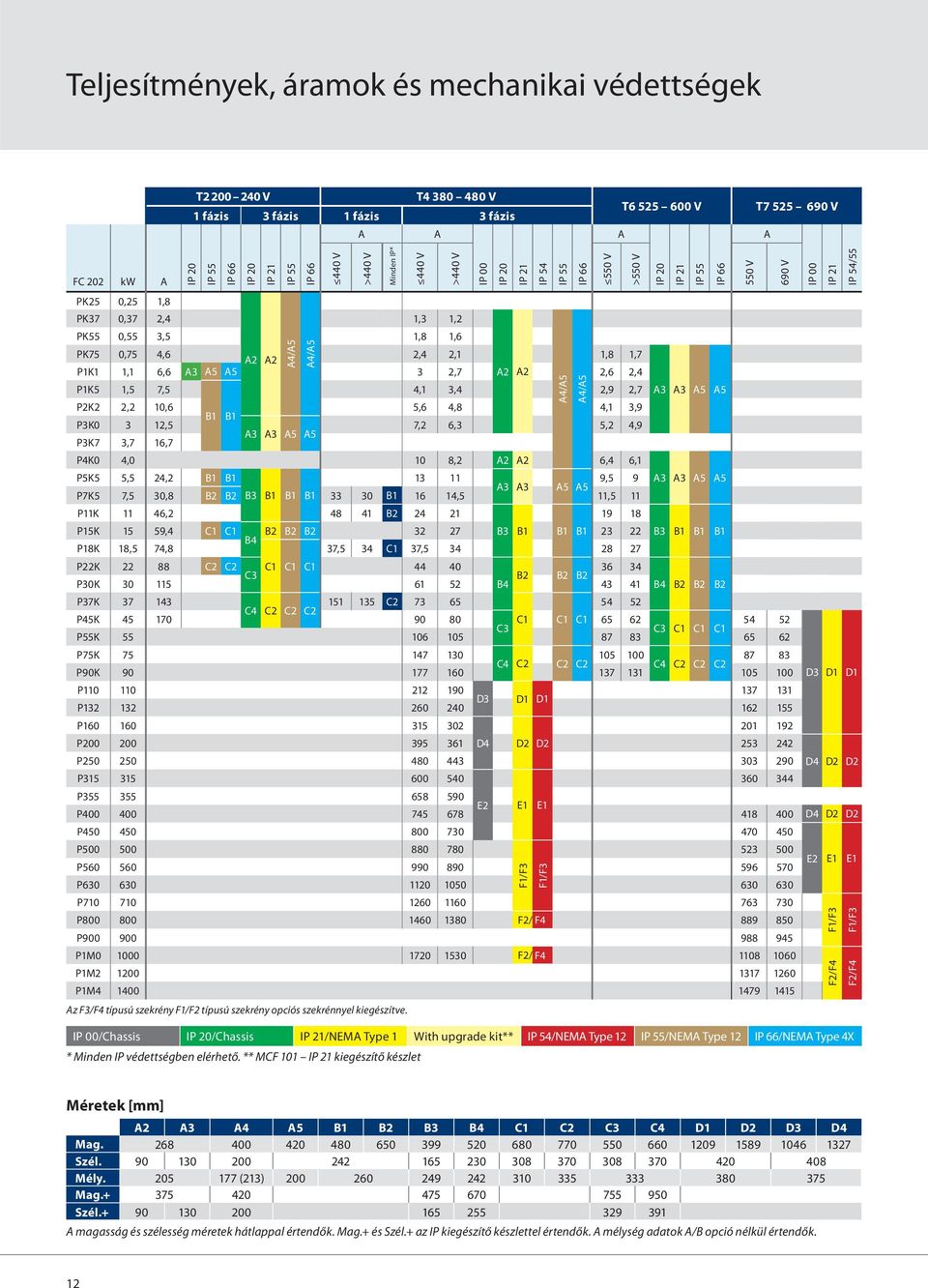

12 Teljesítmények, áramok és mechanikai védettségek T V T V 1 fázis 3 fázis 1 fázis 3 fázis A A A T V T V A FC 202 kw A PK25 0,25 1,8 IP 20 IP 55 IP 66 IP 20 IP 21 IP 55 IP V >440 V Minden IP* 440 V >440 V IP 00 IP 20 IP 21 IP 54 IP 55 IP V >550 V IP 20 IP 21 IP 55 IP V 690 V IP 00 IP 21 IP 54/55 PK37 0,37 2,4 1,3 1,2 PK55 0,55 3,5 1,8 1,6 A4/A5 A4/A5 PK75 0,75 4,6 2,4 2,1 1,8 1,7 A2 A2 P1K1 1,1 6,6 A3 A5 A5 3 2,7 A2 A2 2,6 2,4 P1K5 1,5 7,5 P2K2 2,2 10,6 5,6 4,8 4,1 3,9 B1 B1 P3K0 3 12,5 7,2 6,3 5,2 4,9 A3 A3 A5 A5 P3K7 3,7 16,7 A4/A5 A4/A5 4,1 3,4 2,9 2,7 P4K0 4,0 10 8,2 A2 A2 6,4 6,1 P5K5 5,5 24,2 B1 B ,5 9 A3 A3 A5 A5 P7K5 7,5 30,8 B2 B2 B3 B1 B1 B B ,5 11,5 11 P11K 11 46, B P15K 15 59,4 C1 C1 B2 B2 B B3 B1 B1 B B4 P18K 18,5 74,8 37,5 34 C1 37, P22K C2 C2 C1 C1 C C3 B4 B2 B2 B P30K A3 A3 A5 A5 A3 A3 A5 A5 B3 B1 B1 B1 B4 B2 B2 B2 P37K C C4 C2 C2 C2 P45K C1 C1 C C3 C3 C1 C1 C1 P55K P75K C4 C2 C2 C C4 C2 C2 C2 P90K P D3 D1 D1 P P P D4 D2 D P D3 D1 D1 D4 D2 D2 P P E2 E1 E1 P D4 D2 D2 P P P P P P F2/ F P P1M F2/ F P1M P1M Az F3/F4 típusú szekrény F1/F2 típusú szekrény opciós szekrénnyel kiegészítve. F1/F3 F1/F3 E2 E1 E1 IP 00/Chassis IP 20/Chassis IP 21/NEMA Type 1 With upgrade kit** IP 54/NEMA Type 12 IP 55/NEMA Type 12 IP 66/NEMA Type 4X * Minden IP védettségben elérhető. ** MCF 101 IP 21 kiegészítő készlet F1/F3 F1/F3 F2/F4 F2/F4 Méretek [mm] A2 A3 A4 A5 B1 B2 B3 B4 C1 C2 C3 C4 D1 D2 D3 D4 Mag Szél Mély (213) Mag Szél A magasság és szélesség méretek hátlappal értendők. Mag.+ és Szél.+ az IP kiegészítő készlettel értendők. A mélység adatok A/B opció nélkül értendők. 12

13 A VLT AQUA Drive frekvenciaváltó típuskódjának kiválasztása [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] FC-202 X SXX X X CX X XX [1] Frekvenciaváltó 202 VLT AQUA Drive FC 202 [2] Teljesítmény (kw) P1K1 P1K5 P2K2 P3K0 P3K7 P4K0 P5K5 P7K5 P11K P15K P18K P22K P30K P37K P45K P55K P75K P90K A teljesítményeket lásd a 12. oldalon P110 P132 P160 P200 P250 P315 P355 P400 P450 P500 P560 P630 P710 P800 P900 P1M0 P1M2 P1M4 [3] Hálózati tápfeszültség T2 1 x 200/240 V AC (1,1 45 kw) T2 3 x 200/240 V AC (1,1 45 kw) T4 1 x 380/480 V AC T4 3 x 380/480 V AC T6 3 x 525/600 V AC (1,1 90 kw) T7 3 x 525/690 V AC (45 kw 1,4 MW) [4] Mechanikai védettség Kapcsolószekrénybe szereléshez: E00 IP 00 (D3, D4 ház) E20 IP 20 (A2, A3, B3, B4, C3, C4 ház) Magasabb védettségben: E21 IP 21 (B1, B2, C1, C2, D1, D2, E, F ház) E54 IP 54 (D1, D2, E, F ház) E55 IP 55 (A5, B1, B2, C1, C2 ház) E66 IP 66 (A5, B1, B2, C1, C2 ház) Különleges kialakításban: C00 P20 E2M P21 E5M P55 E5H IP 00 (rozsdamentes acél légcsatorna) IP 20 (B4, C3, C4 ház hátlappal) IP 21 (D1, D2 ház bemeneti védőlappal) IP 21 (E21 ház hátlappal) IP 54 (D1, D2 ház bemeneti védőlappal) IP 55 (E55 ház hátlappal) Speciális LHD védettség IP 54 elektronika IP 21 mágneses [5] RFI szűrés (EN/IEC szerint) H1 RFI-szűrő C1/C2 osztály (A, B, C) H2 RFI-szűrő C3 osztály (A, B, C, D, E, F) H3 RFI-szűrő C1/C2 osztály (A, B, C) H4 RFI-szűrő C2 osztály (D, E, F) H6 RFI-szűrő hajózási használatra HX RFI-szűrő nélkül (A, B, C, V) L2 L4 Low Harmonic Drive RFI -szűrővel, C3 osztály Low Harmonic Drive RFI -szűrővel, C2 osztály [6] Fékezés és biztonság X Fékcsopper nélkül B Fékcsopperrel T Biztonsági stop U Fékcsopper és biztonsági stop [7] Kijelző- és kezelőegység (LCP) X Vakdugó kijelző és kezelőgombok nélkül G N LCP 101 Grafikus kijelző és teljes nyomógombkészlet LCP 102 Numerikus kijelző és csökkentett nyomógombkészlet [8] Védőlakk bevonat (IEC ) X Védőlakk bevonat nélkül C Védőlakkal bevont elektronikus alkatrészek E1 [9] Hálózati opciók X Opció nélkül 1 Főkapcsoló 3 Főkapcsoló és gyorskioldású biztosítók Főkapcsoló, gyorskioldású biztosítók és 5 terhelésmegosztó csatlakozók 7 Gyorskioldású biztosítók A D D2 Gyorskioldású biztosítók és terhelésmegosztó csatlakozók Terhelésmegosztó csatlakozók [10] Kábelbevezetések X Szabványos kábelbevezetések O Metrikus kábelbevezetések [13] A opciók / terepi busz AX Terepi busz opció nélkül A0 MCA 101 PROFIBUS DPV1 A4 MCA 104 DeviceNet AL MCA 120 PROFINET RT AN MCA 121 Ethernet IP AQ MCA 122 Modbus TCP [14] B opciók / alkalmazási opciók BX Alkalmazási opció nélkül BK MCB 101 Általános célú I/O BP MCB 105 Relébővítő B0 MCB 109 Analóg I/O elemmel B4 MCB 114 Érzékelő bemenet [16] C1 opció / kiterjesztett kaszkádvezérlő X Kiterjesztett kaszkádvezérlő nélkül 5 MCO 102 Kiterjesztett kaszkádvezérlő [18] D opció / vezérlőkör 24 VDC megtáplálhatósága DX Nincs telepítve DC bemenet D0 MCB VDC bemenet Ne feledje, hogy nem lehetséges az összes kombináció! Frekvenciaváltója konfigurálásához vegye igénybe az alábbi linken található online konfigurátort: F1 A fenti áttekintés a VLT AQUA Drive frekvenciaváltó számtalan konfigurálási lehetőségét szemlélteti A szükséges opciók kiválasztásával a frekvenciaváltóhoz egyértelmű kódszám rendelhető hozzá, és a készüléket e kódszám alapján a kívánt opciókkal gyártjuk le. Lehetőség van on-line konfigurálásra is a honlapon. D1 C4 A2 A3 A4 A5 B1 B2 C1 C2 B4 C3 B3 13

14 Csatlakozások A számok a frekvenciaváltó csatlakozóit jelölik 3 fázisú 3 Phase bemenet power input 91 (L1) 92 (L2) 93 (L3) 95 PE (U) 96 (V) 97 (W) 98 (PE) 99 Motor DC-Bus +10Vdc 0-10Vdc 0/4-20 ma 0-10Vdc 0/4-20 ma 88 (-) 89 (+) 50 (+10 V OUT) 53 (A IN) 54 (A IN) 55 (COM A IN) 12 (+24V OUT) 13 (+24V OUT) 18 (D IN) S S ON ON ON=0-20mA OFF=0-10V Switch Kapcsolóüzemű Mode Power tápegység Supply 10Vdc 15mA 24Vdc 200mA P V (NPN) 0V (PNP) (R+) 82 (R-) 81 relay relay Brake Fékellenállás resistor 240Vac, 2A 240Vac, 2A 400Vac, 2A 19 (D IN) 20 (COM D IN) 27 (D IN/OUT) 24V 24V (NPN) 0V (PNP) 24V (NPN) 0V (PNP) S801 ON 1 2 (COM A OUT) 39 (A OUT) 42 Par ON ON=Terminated = Lezárva OFF=Open= Nyitva Analog Analóg Output kimenet 0/ ma ma 29 (D IN/OUT) 0V 24V 24V (NPN) 0V (PNP) 5V S801 0V 32 (D IN) 0V 24V (NPN) 0V (PNP) RS-485 Interface (P RS-485) 68 (N RS-485) 69 RS (D IN) 24V (NPN) 0V (PNP) (COM RS-485) 61 * 37 (D IN) (PNP) = Source (PNP) = PNP logika (NPN) (NPN) = Sink NPN logika * Opcionális biztonsági stop bemenet Az ábrán a VLT AQUA Drive frekvenciaváltó csatlakozási pontjai láthatók. A tápfeszültség a 91-es (L1), 92-es (L2) és 93-as (L3), a motor a 96-os (U), 97-es (V) és 98-as (W) kivezetésekre csatlakozik. A 88-as és a 89-es kivezetés a terhelés megosztására szolgál a frekvenciaváltók között. Az analóg bemenőjelek az 53-as (V vagy ma) és az 54-es (V vagy ma) kapcsokra köthetők. Ezeket referencia, visszacsatolójel, vyga termisztor csatlakoztatására lehet felhasználni. A hat digitális bemenet a 18, 19, 27, 29,32 és 33 számú csatlakozónak felel meg. Két digitális ki-/bemenet (27-es és 29-es csatlakozók) digitális kimenetként beállítva az érvényes állapot jelzésére, vagy vészjelzésre szolgálhat. A 42-es analóg kimeneten folyamatváltozók értéke jelenik meg (például 0 - I max ). A 68-as (P+) és 69-es (N-) kapcsok az RS-485 interfész kivezetése, ezeken keresztül a frekvenciaváltó soros kommunikációval vezérelhető és felügyelhető. 14

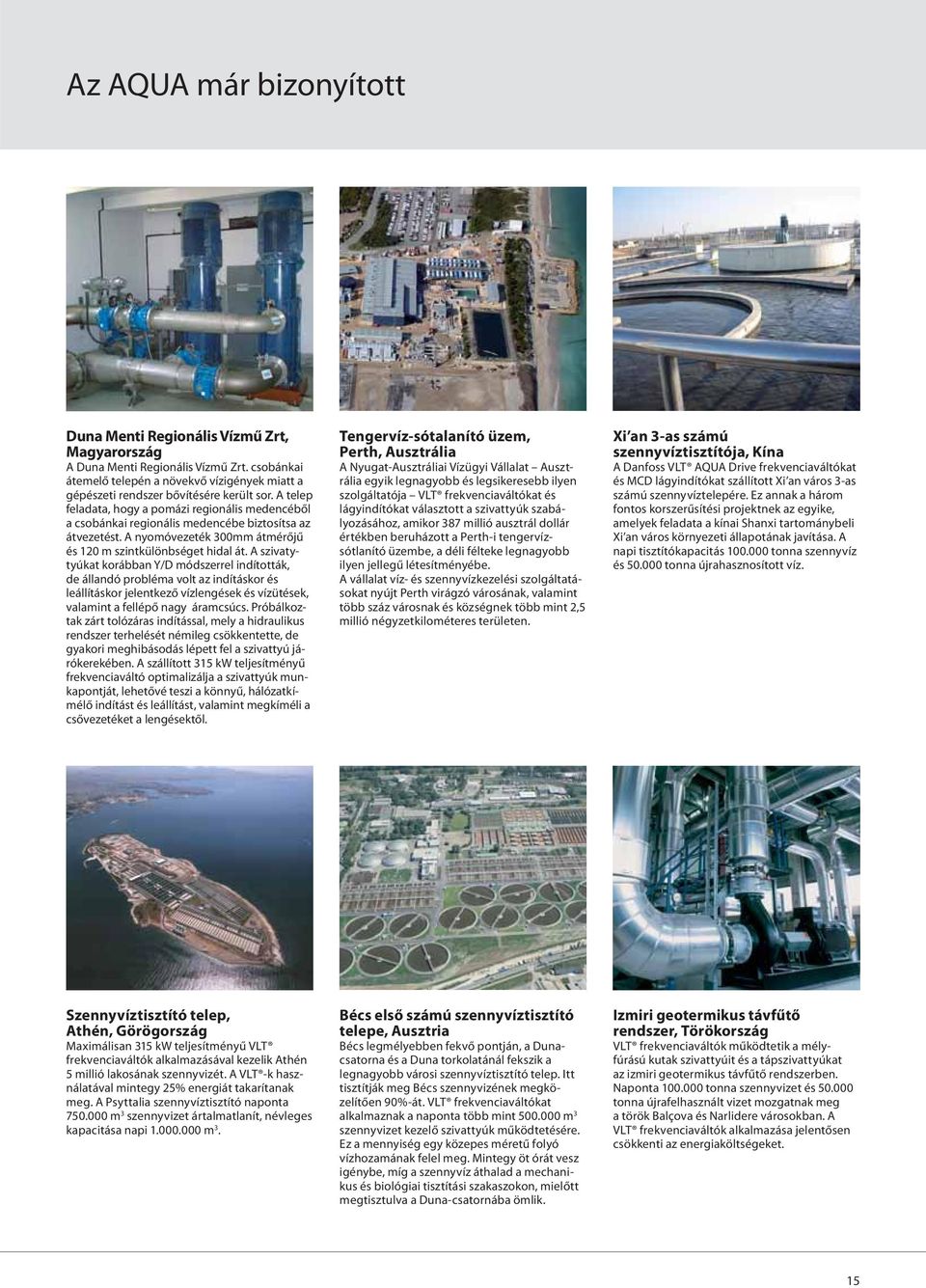

15 Az AQUA már bizonyított Duna Menti Regionális Vízmű Zrt, Magyarország A Duna Menti Regionális Vízmű Zrt. csobánkai átemelő telepén a növekvő vízigények miatt a gépészeti rendszer bővítésére került sor. A telep feladata, hogy a pomázi regionális medencéből a csobánkai regionális medencébe biztosítsa az átvezetést. A nyomóvezeték 300mm átmérőjű és 120 m szintkülönbséget hidal át. A szivatytyúkat korábban Y/D módszerrel indították, de állandó probléma volt az indításkor és leállításkor jelentkező vízlengések és vízütések, valamint a fellépő nagy áramcsúcs. Próbálkoztak zárt tolózáras indítással, mely a hidraulikus rendszer terhelését némileg csökkentette, de gyakori meghibásodás lépett fel a szivattyú járókerekében. A szállított 315 kw teljesítményű frekvenciaváltó optimalizálja a szivattyúk munkapontját, lehetővé teszi a könnyű, hálózatkímélő indítást és leállítást, valamint megkíméli a csővezetéket a lengésektől. Tengervíz-sótalanító üzem, Perth, Ausztrália A Nyugat-Ausztráliai Vízügyi Vállalat Ausztrália egyik legnagyobb és legsikeresebb ilyen szolgáltatója VLT frekvenciaváltókat és lágyindítókat választott a szivattyúk szabályozásához, amikor 387 millió ausztrál dollár értékben beruházott a Perth-i tengervízsótlanító üzembe, a déli félteke legnagyobb ilyen jellegű létesítményébe. A vállalat víz- és szennyvízkezelési szolgáltatásokat nyújt Perth virágzó városának, valamint több száz városnak és községnek több mint 2,5 millió négyzetkilométeres területen. Xi an 3-as számú szennyvíztisztítója, Kína A Danfoss VLT AQUA Drive frekvenciaváltókat és MCD lágyindítókat szállított Xi an város 3-as számú szennyvíztelepére. Ez annak a három fontos korszerűsítési projektnek az egyike, amelyek feladata a kínai Shanxi tartománybeli Xi an város környezeti állapotának javítása. A napi tisztítókapacitás tonna szennyvíz és tonna újrahasznosított víz. Szennyvíztisztító telep, Athén, Görögország Maximálisan 315 kw teljesítményű VLT frekvenciaváltók alkalmazásával kezelik Athén 5 millió lakosának szennyvizét. A VLT -k használatával mintegy 25% energiát takarítanak meg. A Psyttalia szennyvíztisztító naponta m 3 szennyvizet ártalmatlanít, névleges kapacitása napi m 3. Bécs első számú szennyvíztisztító telepe, Ausztria Bécs legmélyebben fekvő pontján, a Dunacsatorna és a Duna torkolatánál fekszik a legnagyobb városi szennyvíztisztító telep. Itt tisztítják meg Bécs szennyvizének megközelítően 90%-át. VLT frekvenciaváltókat alkalmaznak a naponta több mint m 3 szennyvizet kezelő szivattyúk működtetésére. Ez a mennyiség egy közepes méretű folyó vízhozamának felel meg. Mintegy öt órát vesz igénybe, míg a szennyvíz áthalad a mechanikus és biológiai tisztítási szakaszokon, mielőtt megtisztulva a Duna-csatornába ömlik. Izmiri geotermikus távfűtő rendszer, Törökország VLT frekvenciaváltók működtetik a mélyfúrású kutak szivattyúit és a tápszivattyúkat az izmiri geotermikus távfűtő rendszerben. Naponta tonna szennyvizet és tonna újrafelhasznált vizet mozgatnak meg a török Balçova és Narlidere városokban. A VLT frekvenciaváltók alkalmazása jelentősen csökkenti az energiaköltségeket. 15

16 1 x VAC és 1 x VAC 1 x VAC IP 20 /Chassis A3 A frekvenciaváltó kialakítása IP 55 + IP 66 /NEMA 12 A5 B1 B2 C1 C2 P1K1 P1K5 P2K2 P3K0 P3K7 P5K5 P7K5 P15K0 P22K0 Tipikus tengelyteljesítmény [kw] 1,1 1,5 2,2 3 3,7 5,5 7, Tipikus tengelyteljesítmény 240 V-nál [HP] 1,5 2 2,9 4 4,9 7, Kimeneti áram Folyamatos [A] 6,6 7,5 10,6 12,5 16, ,8 59,4 88 (1 x V) Szakaszos [A] 7,3 8,3 11,7 13,8 18,4 26,6 33,4 65,3 96,8 Kimeneti teljesítmény (208 V AC) Folyamatos [kva] 5 6,4 12,27 18,3 Max. kábelkeresztmetszet (Hálózati-, motor-, és fékkábelek) Max. bemeneti áram (1 x V) ([AWG]) 0,2-4/ /7 35/2 50/1/0 95/4/0 Folyamatos [A] 12, , Szakaszos [A] 13,8 16,5 22,6 26,4 35,2 50, ,2 Max. előtétbiztosító [A] Környezet Becsült teljesítményveszteség névleges terhelésnél [W] Tömeg IP 20 [kg] 4,9 IP 21 [kg] IP 55, IP 66 [kg] Hatásfok 0,968 0,98 1 x VAC IP 20 (IP 21*)/Chassis A frekvenciaváltó B1 B2 C1 C2 IP 21/NEMA 1, IP 55 + IP 66/NEMA 12 kialakítása P7K5 P11K P18K P37K Tipikus tengelyteljesítmény [kw] 7, ,5 37 Tipikus tengelyteljesítmény 460 V-nál [HP] Kimeneti áram (1 x V) Kimeneti áram (1 x V) Kimeneti teljesítmény (208 V AC) Max. kábelkeresztmetszet (Hálózati-, motor-, és fékkábelek) Max. bemeneti áram Folyamatos (1 x V) Folyamatos [A] Szakaszos [A] ,8 166 Folyamatos [A] Szakaszos [A] ,2 148 Folyamatos [kva] 11,1 16,6 26,9 51,5 ([AWG ] ) 10/7 35/2 50/1/0 120/4/ [A] Szakaszos ,8 166 Max. bemeneti áram Folyamatos (1 x V) [A] Szakaszos ,2 148 Max. előtétbiztosító [A] Környezet Becsült teljesítményveszteség névleges terhelésnél [W] Tömeg IP 20, IP 21, IP 55, IP 66 [kg] Hatásfok 0,96 16

17 3 x VAC IP 20 (IP 21*)/Chassis A2 A3 A frekvenciaváltó kialakítása IP 55 + IP 66 /NEMA 12 A4 + A5 A5 PK25 PK37 PK55 PK75 P1K1 P1K5 P2K2 P3K0 P3K7 Tipikus tengelyteljesítmény [kw] 0,25 0,37 0,55 0,75 1,1 1,5 2,2 3 3,7 Tipikus tengelyteljesítmény 208 V-nál [HP] 0,25 0,37 0,55 0,75 1,5 2 2,9 4 4,9 Kimeneti áram (3 x V) Kimeneti teljesítmény (208 V AC) Max. kábelkeresztmetszet (Hálózati-, motor-, és fékkábelek) Max. bemeneti áram (3 x V) Folyamatos [A] 1,8 2,4 3,5 4,6 6,6 7,5 10,6 12,5 16,7 Szakaszos [A] 1,98 2,64 3,85 5,06 7,3 8,3 11,7 13,8 18,4 Folyamatos [kva] 0,65 0,86 1,26 1,66 2,38 2,7 3,82 4,5 6 ([AWG]) Folyamatos [A] 1,6 2,2 3,2 4,1 5,9 6,8 9,5 11,3 15 Szakaszos [A] 1,7 2,42 3,52 4,51 6,5 7,5 10,5 12,4 16,5 Max. előtétbiztosító [A] Környezet Becsült teljesítményveszteség névleges terhelésnél [W] Tömeg IP 20 [kg] 4,9 6,6 IP 21 [kg] 5,5 7,5 IP 55, IP 66 [kg] 13,5 Hatásfok ,96 4 (10) IP 20 (IP 21*)/Chassis B3 B4 C3 C4 A frekvenciaváltó kialakítása IP 21/NEMA 1, IP 55 + IP 66/NEMA 12 B1 B2 C1 C2 P5K5 P7K5 P11K P15K P18K P22K P30K P37K P45K Tipikus tengelyteljesítmény [kw] 5,5 7, , Tipikus tengelyteljesítmény 208 V-nál [HP] 7, Kimeneti áram (3 x V) Kimeneti teljesítmény (208 V AC) Max. kábelkeresztmetszet (Hálózati-, motor-, és fékkábelek) Max. hálózati kábelkeresztmetszet főkapcsoló esetén Folyamatos [A] 24,2 30,8 46,2 59,4 74, Szakaszos [A] 26,6 33,9 50,8 65,3 82,3 96, Folyamatos [kva] 8,7 11,1 16,6 21,4 26,9 31,7 41,4 51,5 61,2 ([AWG ] ) ([AWG]) 10 (7) 35 (2) 50 (1/0) (B4 = 35 (2)) 95 (4/0) 120 (250 MCM) 16 (6) 35 (2) 70 (3/0) 185 (kcmil 350) Max. bemeneti áram Folyamatos (3 x V) [A] Szakaszos 24,2 30,8 46,2 59,4 74, Max. előtétbiztosító [A] Környezet Becsült teljesítményveszteség névleges terhelésnél [W] Tömeg IP 20 [kg] 12 23, IP 21, IP 55, IP 66 [kg] Hatásfok 0,96 0,97 * Az A2, A3, B3, B4, C3 és C4 házzal rendelkező frekvenciaváltók egy kiegészítő készlet segítségével IP 21-es mechanikai véd ettségűvé tehetők. (Lásd a Mechanikus szerelés fejezetet a kezelési útmutatóban, valamint az IP 21/Type 1-es védettségi készletet a tervezői segédletben) 17

18 VAC IP 20 (IP 21*)/Chassis A2 A3 A frekvenciaváltó kialakítása IP 55 + IP 66 /NEMA 12 A4 + A5 A5 PK37 PK55 PK75 P1K1 P1K5 P2K2 P3K0 P4K0 P5K5 P7K5 Tipikus tengelyteljesítmény [kw] 0,37 0,55 0,75 1,1 1,5 2, ,5 7,5 Tipikus tengelyteljesítmény 460 V-nál [HP] 0,5 0,75 1 1,5 2 2, ,5 10 Kimeneti áram Folyamatos [A] 1,3 1,8 2,4 3 4,1 5,6 7, (3 x V) Szakaszos [A] 1,43 1,98 2,64 3,3 4,5 6,2 7, ,3 17,6 Kimeneti áram (3 x V) Kimeneti teljesítmény (400 V AC) Kimeneti teljesítmény (460 V AC) Max. kábelkeresztmetszet (Hálózati-, motor-, és fékkábelek) Max. bemeneti áram (3 x V) Max. bemeneti áram (3 x V) Folyamatos [A] 1,2 1,6 2,1 2,7 3,4 4,8 6,3 8, ,5 Szakaszos [A] 1,32 1,76 2,31 3 3,7 5,3 6,9 9 12,1 15,4 Folyamatos [kva] 0,9 1,3 1,7 2,1 2,8 3,9 5 6, Folyamatos [kva] 0,9 1,3 1,7 2,4 2,7 3,8 5 6,5 8,8 11,6 ([AWG]) Folyamatos [A] 1,2 1,6 2,2 2,7 3,7 5 6,5 9 11,7 14,4 Szakaszos [A] 1,32 1,76 2,42 3 4,1 5,5 7,2 9,9 12,9 15,8 Folyamatos [A] 1 1,4 1,9 2,7 3,1 4,3 5,7 7,4 9,9 13 Szakaszos [A] 1,1 1,54 2,09 3 3,4 4,7 6,3 8,1 10,9 14,3 Max. előtétbiztosító [A] Környezet Becsült teljesítményveszteség névleges terhelésnél [W] Tömeg IP 20 [kg] 4,7 4,8 4,9 6,6 IP 55, IP 66 [kg] 13,5 14,2 Hatásfok 0,93 0,95 0,96 0,97 4 (10) IP 20 (IP 21*)/Chassis B3 B4 C3 C4 A frekvenciaváltó kialakítása IP 21/NEMA 1, IP 55 + IP 66/NEMA 12 B1 B2 C1 C2 P11K P15K P18K P22K P30K P37K P45K P55K P75K P90K Tipikus tengelyteljesítmény [kw] , Tipikus tengelyteljesítmény 460 V-nál [HP] Kimeneti áram Folyamatos [A] , (3 x V) Szakaszos [A] 26,4 35,2 41,3 48,4 67,1 80, Kimeneti áram (3 x V) Kimeneti teljesítmény (400 V AC) Kimeneti teljesítmény (460 V AC) Max. kábelkeresztmetszet (Hálózati-, motor-, és fékkábelek) Max. hálózati kábelkeresztmetszet főkapcsoló esetén Folyamatos [A] Szakaszos [A] 23,1 29,7 37, ,6 71, Folyamatos [kva] 16,6 22, ,5 42,3 50,6 62,4 73, Folyamatos [kva] 16,7 21,5 27,1 31,9 41,4 51,8 63,7 83, ([AWG]) ([AWG]) 10 (7) 35 (2) * Az A2, A3, B3, B4, C3 és C4 házzal rendelkező frekvenciaváltók egy kiegészítő készlet segítségével IP 21-es mechanikai véd ettségűvé tehetők. (Lásd a Mechanikus szerelés fejezetet a kezelési útmutatóban, valamint az IP 21/Type 1-es védettségi készletet a tervezői segédletben) 1) Fékkel és terhelésmegosztással 95 (4/0) 50 (1/0) (B4 = 35 (2)) 95 (4/0) 120 (250 MCM) 1) 16 (6) 35 (2) 70 (3/0) 185 (kcmil 350) Max. bemeneti áram Folyamatos (3 x V) [A] Szakaszos 24,2 31,9 37, ,5 72,6 90, Max. bemeneti áram Folyamatos (3 x V) [A] Szakaszos 20,9 27,5 34,1 39,6 51,7 64,9 80, Max. előtétbiztosító [A] Környezet Becsült teljesítményveszteség névleges terhelésnél [W] Tömeg IP 20 [kg] 12 23, IP 21, IP 55, IP 66 [kg] Hatásfok 0,98 0,99 18

19 VAC A frekvenciaváltó kialakítása IP 21, IP 54 D1 D2 IP 00 D3 D4 P110 P132 P160 P200 P250 Tipikus tengelyteljesítmény 400 V-nál [kw] Tipikus tengelyteljesítmény 460 V-nál [HP] Kimeneti áram Folyamatos (3 x V) [A] Szakaszos (3 x V) [A] Folyamatos (3 x V) [A] Szakaszos (3 x V) [A] Kimeneti teljesítmény Folyamatos (400 VAC) [kva] Folyamatos (460 VAC) [kva] Max. bemeneti áram Folyamatos (3 x V) [A] Folyamatos (3 x V) [A] Max. hálózati kábelkeresztmetszet főkapcsoló esetén ([AWG]) 2 x 70 (2 x 2/0) 2 x 150 (2 x 300 mcm) Max. előtétbiztosító [A] Becsült teljesítményveszteség névleges terhelésnél 400 V [W] Becsült teljesítményveszteség névleges terhelésnél 460 V [W] Tömeg IP 21, IP 54 [kg] IP 00 [kg] Hatásfok 0,98 Kimeneti frekvencia [Hz] IP 21, IP 54 E1 A frekvenciaváltó F1/F3 F2/F4 kialakítása IP 00 E2 P315 P355 P400 P450 P500 P560 P630 P710 P800 P1M0 Tipikus tengelyteljesítmény 400 V-nál [kw] Tipikus tengelyteljesítmény 460 V-nál [HP] / Kimeneti áram Folyamatos (3 x V) [A] Szakaszos (3 x V) [A] Folyamatos (3 x V) [A] Szakaszos (3 x V) [A] Kimeneti teljesítmény Folyamatos (400 V-on) [kva] Folyamatos (460 V-on) [kva] Max. bemeneti áram Folyamatos (3 x V) [A] Folyamatos (3 x V) [A] Max. kábelkeresztmetszet Motor Max. kábelkeresztmetszet Hálózat Max. kábelkeresztmetszet Terhelésmegosztás Max. kábelkeresztmetszet Fék ([AWG]) ([AWG]) ([AWG]) ([AWG]) 4 x 240 (3 x 500 mcm) 1 x 185 (2 x 350 mcm) 8 x 150 (8 x 300 mcm) 4 x 185 (4 x 350 mcm) 8 x 240 (8 x 500 mcm) 4 x 120 (4 x 250 mcm) 12 x 150 (12 x 300 mcm) 6 x 185 (6 x 350 mcm) Max. előtétbiztosító [A] Becsült teljesítményveszteség névleges terhelésnél 400 V [W] Becsült teljesítményveszteség névleges terhelésnél 460 V [W] IP 54 [kg] Tömeg IP 21 [kg] IP 00 [kg] Hatásfok 0,98 Kimeneti frekvencia [Hz]

20 VAC A frekvenciaváltó kialakítása IP 20 Chassis IP 21/NEMA 1 IP 55, IP 66/NEMA 12 Tipikus tengelyteljesítmény Kimeneti áram Folyamatos (3 x V) Szakaszos (3 x V) Folyamatos (3 x V) Szakaszos (3 x V) Kimeneti teljesítmény Folyamatos (525 V AC) Folyamatos (575 V AC) Max. kábelkeresztmetszet IP 21/55/66 (mains, motor, brake) Max. kábelkeresztmetszet IP 20 (Hálózati-, motor-, és fékkábelek) Max. hálózati kábelkeresztmetszet főkapcsoló esetén Max. bemeneti áram Folyamatos (3 x V) Intermittent (3 x Szakaszos 600 V) B3 B4 C3 C4 A3 B1 B2 C1 C2 A5 P1K1 P1K5 P2K2 P3K0 P4K0 P5K5 P7K5 P11K P15K P18K P22K P30K P37K P45K P55K P75K P90K [kw] 1,1 1,5 2, ,5 7, , [A] 2,6 2,9 4,1 5,2 6,4 9,5 11, [A] 2,9 3,2 4,5 5,7 7 10,5 12, [A] 2,4 2,7 3,9 4,9 6, [A] 2,6 3 4,3 5,4 6,7 9,9 12, [kva] 2,5 2,8 3,9 5 6, ,1 21,9 26,7 34, ,4 61,9 82, ,5 [kva] 2,4 2,7 3,9 4,9 6, ,9 21,9 26,9 33,9 40,8 51,8 61,7 82,7 99,6 130,5 ([AWG]) ([AWG]) ([AWG]) 4 (10) 10 (7) 35 (2) 50 (1/0) 4 (10) 10 (7) 35 (2) 50 (1/0) 4 (10) 16 (6) 35 (2) 95 (4/0) 95 (4/0) 70 (3/0) 120 (250 MCM) 150 (250 MCM) 1) 185 (kcmil 350) [A] 2,4 2,7 4,1 5,2 5,8 8,6 10,4 17,2 20,9 25,4 32, ,9 95,3 124,3 [A] 2,7 3 4,5 5,7 6,4 9,5 11, Max. előtétbiztosító [A] Környezet Becsült teljesítményveszteség névleges terhelésnél [W] Tömeg IP 20 [kg] 6,5 6, , IP 21, IP 55, IP 66 [kg] 13,5 14, Hatásfok 0,97 0,98 1) Fékkel és terhelésmegosztással 95 (4/0) 20

21 VAC A frekvenciaváltó kialakítása IP 21, IP 54 D1 D2 IP 00 D3 D4 P45K P55K P75K P90K P110 P132 P160 P200 P250 Tipikus tengelyteljesítmény 550 V-nál [kw] Tipikus tengelyteljesítmény 575 V-nál [HP] Tipikus tengelyteljesítmény 690 V-nál [kw] Kimeneti áram Folyamatos (3 x V-on) [A] Folyamatos (550 V-on) [A] Szakaszos (60 mp-ig) (550 V-on) [A] Folyamatos (3 x V-on) [A] Folyamatos (575/690 V-on) [A] Szakaszos (60 mp-ig) (575/690 V-on) [A] Kimeneti teljesítmény Folyamatos (550 V-on) [kva] Folyamatos (575 V-on) [kva] Folyamatos (690 V-on) [kva] Max. bemeneti áram Folyamatos (550 V-on) [A] Folyamatos (575 V-on) [A] Folyamatos (690 V-on) [A] Max. kábelkeresztmetszet Hálózati-, motor-, fék- és terhelésmegosztás kábelei ([AWG]) 2 x 70 (2 x 2/0) 2 x 70 (2 x 2/0) 2 x 150 (2 x 300 mcm) Max. előtétbiztosító [A] Becsült teljesítményveszteség névleges terhelésnél 600 V [W] Becsült teljesítményveszteség névleges terhelésnél 690 V [W] Tömeg IP 21, IP 54 [kg] IP 00 [kg] Hatásfok 0,97 0,98 Kimeneti frekvencia [Hz] IP 54/NEMA 12 A frekvenciaváltó IP 21/NEMA 1 D2 E1 F1/F3 1) F2/F4 1) kialakítása IP 00 D4 E2 P315 P400 P450 P500 P560 P630 P710 P800 P900 P1M0 P1M2 P1M4 Tipikus tengelyteljesítmény 550 V-nál [kw] Tipikus tengelyteljesítmény 575 V-nál [HP] Tipikus tengelyteljesítmény 690 V-nál [kw] Kimeneti áram Folyamatos (3 x 550 V) [A] Szakaszos (3 x 550 V) [A] Folyamatos (3 x 690 V) [A] Szakaszos (3 x 690 V) [A] Kimeneti teljesítmény Folyamatos (550 VAC-on) [kva] Folyamatos (575 VAC-on) [kva] Folyamatos (690 VAC-on) [kva] Max. bemeneti áram Folyamatos (3 x 550 V) [A] Folyamatos (3 x 575 V) [A] Folyamatos (3 x 690 V) [A] Max. cable size 8 x 240 Hálózat ([AWG]) 4 x 240 (8 x 500 mcm) 2 x 185 Max. cable size (4 x 500 mcm) (2 x x x 150 Motor ([AWG]) mcm) (8 x 300 mcm) (12 x 300 mcm) Max. cable size 2 x x x 185 Fék ([AWG]) (2 x 350 mcm) (4 x 350 mcm) (6 x 350 mcm) Max. előtétbiztosító [A] Becsült teljesítményveszteség névleges terhelésnél 600 VAC [W] Becsült teljesítményveszteség névleges terhelésnél 690 VAC [W] Tömeg IP 21, IP 54 [kg] IP 00 [kg] Hatásfok 0,98 Kimeneti frekvencia [Hz] ) Az F szekrénytípus opciós szekrényének használata esetén (így F3 vagy F4 méretű szekrény alakul ki) 295 kg-mal növekszik a becsült tömeg. 21

22 A VLT AQUA Drive méretei mm-ben Min (220) 5, Min. 100 A4-es házméret 420 ± 1 A3-as házméret A2-es házméret 176 ± ± ± ± ± ,5 Hátulnézet 220 mm mélység A/B opcióval Min (220) 5, Min ,5 Hátulnézet 220 mm mélység A/B opcióval Hátulnézet 22

23 A VLT AQUA Drive méretei mm-ben ,5 215 A3 Gehäuse B2-es házméret B1-es házméret 420 Min. 100 Min. 100 A1 Gehäuse A5-ös házméret 6,5 Hátulnézet Min Hátulnézet 242 Min Min. 100 Min Hátulnézet 23

24 A VLT AQUA Drive méretei mm-ben Min (262) 165 6,8 140 C1-es házméret B4-es házméret B3-as házméret Min ,8 Hátulnézet 262 mm mélység A/B opcióval Min , Min ,5 Hátulnézet Min. 200 Min Hátulnézet 24

25 A VLT AQUA Drive méretei mm-ben A3 Gehäuse C4-es házméret C3-as házméret 770 Min. 225 Min. 225 A1 Gehäuse C2-es házméret 9 Hátulnézet Min , Min ,5 210 Hátulnézet Min , Min ,5 Hátulnézet 25

26 A VLT AQUA Drive méretei mm-ben D1-es házméret (padlóra vagy falra szerelés) Min. 22 Min m 3 /h m 3 /h Külön lábazat (176F1827) kapható a frekvenciaváltóhoz, ami így önhordóvá válik (200 mm-es magasságnövekedés) m 3 /h 420 D2-es házméret (padlóra vagy falra szerelés) Min. 225 Min m 3 /h Külön lábazat (176F1827) kapható a frekvenciaváltóhoz, ami így önhordóvá válik (200 mm-es magasságnövekedés) A frekvenciaváltók opcionális főkapcsolóval láthatók 26

27 A VLT AQUA Drive méretei mm-ben Min. 225 Min m 3 /h 255 m 3 /h A1 Gehäuse D3-as házak (szekrénybe szerelés) m 3 /h 255 m 3 /h Min. 225 Min A3 Gehäuse D4-es házak (szekrénybe szerelés) A frekvenciaváltók opcionális főkapcsolóval láthatók 27

28 A VLT AQUA Drive méretei mm-ben m 3 /h 600 E1-es házméret (padlóra szerelés) 1551 Min. 225 Kifúvás m 3 /h m 3 /h 255 m 3 /h 585 E2-es házak (szekrénybe szerelés) 1320 Min. 225 Kifúvás Min A frekvenciaváltók opcionális főkapcsolóval láthatók 28

29 A VLT AQUA Drive méretei mm-ben Min. 200 Kifúvás A1 Gehäuse m 3 /h IP 21/NEMA m 3 /h IP 54/NEMA m 3 /h F1-es házméret (padlóra szerelés) IP 21/NEMA m 3 /h Min. 200 Kifúvás A3 Gehäuse 3941 m 3 /h IP 54/NEMA m 3 /h F2-es házméret (padlóra szerelés) 29
