A sikernek sok dimenziója van. Üdvözöljük a ProMinent-nél.

Átírás

1 2013

2

3 A sikernek sok dimenziója van. Üdvözöljük a ProMinent-nél www.prominent.com 1Az Ön alkalmazása, a megoldásunk. Üdvözöljük a ProMinent Magyarország Kft.-nél. Gyors eligazodás Annak érdekében, hogy a fontos termékinformációkat gyorsan és egyszerűen megtalálja, a teljes termékválasztékunkat bemutató áttekintést kínálunk. Négy különálló termékkatalógus tájékoztatja Önt részletesen és átfogóan az egyes termékcsoportjainkról: 1. kötet: Adagolószivattyúk, alkotóelemek és adagolórendszerek 2. kötet: Mérés-, szabályozás- és érzékelőtechnika 3. kötet: Motoros- és process-adagolószivattyúk 4. kötet: Vízkezelés és vízfertőtlenítés gazdaságos és ökológiailag értékes alternatívái Elektrolízis-berendezések - például a klórgáz használatának különösen környezetbarát helyettesítése Berendezések membránszűrő-technikával részecskék és sók megbízható eltávolításához Ózonberendezések a nemkívánatos szerves és szervetlen anyagok hatékony eltávolításához vagy a hűtő- és folyamatvíz hatékony fertőtlenítéséhez is. Ön dönt, hogy milyen formában szeretné a kívánt információt lehívni: A termékáttekintés és a négy egyedi katalógus nyomtatott változatban és CD-n is hozzáférhető. A honlapunkról letöltheti és alkalmazásként iphone vagy ipad készülékekre is telepítheti. A jelen kihívása - higiénikus tiszta víz A ProMaqua termékeink és rendszereink a saját kutatási és fejlesztési munkánk eredményei minden, higiénikus tiszta víz kezelése terén alkalmazott technológiában. A hosszú évekre visszanyúló gyakorlati tapasztalatainkkal kombinálva így felhasználóorientált megoldások jönnek létre a különböző ágazatok ára, amelyek optimális tartóssággal, minimális üzemi költségekkel és maximális hatékonysággal párosulnak. Válassza ki a széleskörű ProMaqua termékkörből az Önnek megfelelő megoldást: UV-berendezések a kíméletes és vegyszermentes vízfertőtlenítéshez - ideális eljárás például ivóvíz vagy uszodavíz előkészítése során, valamint az italgyártásban Klórdioxid rendszerek - a klór és ahhoz hasonló fertőtlenítőszerek Kiváló termékek, kiváló teljesítmény Legyen az vevőspecifikus egyedi gyártás vagy valamilyen összetett nagyberuházás - fejlesztésünk középpontjában mindig a teljes folyamatbiztonság áll. Hasznosíthatja a szakembereink több, mint 50 éves tapasztalatát és világszerte alkalmazott széleskörű ismereteit. Egyedi termékekből és rendszermegoldásokból álló modulos programunk a rugalmasság és gazdaságosság maximumát kínálja bármikor és bárhol. A mi ajánlatunk - az Ön előnyei: Világszerte jelen lévő forgalmazás és szerviz Személyes projektgondozás és alkalmazási tanácsadás Legmagasabb minőség és megbízhatóság Abszolút teljesítményorientáltság és a megtakarítási lehetőségek optimalizálása Új, teljesítőképes és hatékony termékek és rendszerek teljes spektruma

4

5 Termékújdonságok - Vízkezelés és vízfertőtlenítés 1.0.1www.prominent.com Bello Zon CDLb típusú klórdioxid előállító-berendezés Klórmentes klórdioxid-oldatok létrehozása nátrium-klorit-oldatból sósavval szakaszos eljárásban A kapott klórdioxid-oldat hosszú idejű stabilitása kitűnő, a kihozatal 90 % felett van A reakció rendkívüli hatásfokú, nincs klórdioxid veszteség a gázfázisból (zárt gázfázis), ezáltal garantáljuk a környezetkímélő üzemet minimális vegyszerfelhasználással Köztes tárolás beépített vagy különálló tárolómodulban (legfeljebb 60 g klórdioxid), így berendezéseket gazdaságosan nem a csúcsterhelésre, hanem az átlagfogyasztásra méretezhetjük Több adagolóhely szolgálható ki a belső vagy külső tároló modul segítségével. A klórdioxid adagoláshoz mindenféle vezérlésvariáció választható a ProMinent adagolószivattyú programjából Magas üzembiztonság: akár 120 g klórdioxid állítható elő óránként, berendezéstípustól függően az innovatív reaktorforma és szakaszosan biztosított folyamat lefutás következtében. Teljesítik a W 224 és W 624 DVGW-munkalapokban megkívánt magas követelményeket Alkalmazási lehetőségek: legionella fertőzés megelőzése valamint fertőtlenítés az élelmiszeriparban és italgyártásban; hűtővíz és ivóvíz kezelése;szűrők fertőtlenítése úszómedencékben P_PMA_BEZ_0122_SW további információkhoz lásd az alábbi oldalt: 3-5 Bello Zon CDKc típusú klórdioxid előállító-berendezés Különösen alkalmas nagy vízmennyiségek tisztításához Tömény vegyszerek gazdaságos alkalmazása az integrált előhígító modul használata következtében A belső biztonsági rendszer kizárja a hígítatlan vegyszerek veszélyes találkozását Egyedülállóan biztonságos üzemelés a legfrissebb szabványok előírásainak betartásával további információkhoz lásd az alábbi oldalt: 3-12 CDKc

6 Termékújdonságok - Vízkezelés és vízfertőtlenítés CHLORINSITU III compact típusú elektrolízis berendezés A robusztus technika és helytakarékos felépítés különösen alkalmassá teszi magán, vagy szállodai területen lévő úszómedencék ellátását (belső medence max m 3 -ig) A teljes fertőtlenítő teljesítmény kihasználásánál különösen gazdaságos a beszerzése Gazdaságosan előállítható a klórbázisú fertőtlenítő oldat kedvező árú nyersanyagból, konyhasóból A beépített mikroprocesszor-vezérlés digitálisan kijelzi az aktuális teljesítményt, az összes üzemelésiés hibaüzenetet és felügyel minden fontos funkciót A teljesítményt manuálisan, automatikusan (szabályozó opció) vagy kívülről szabályozhatja Vízfertőtlenítés és ph-érték-beállítás egy berendezéssel (külön kívánságra beépített klór- és ph-értékszabályozás) további információkhoz lásd az alábbi oldalt: 4-6 P_PMA_EL_0007_SW CHLORINSITU III típusú elektrolízis berendezés Különösen alkalmas ivóvíz, folyamatvíz és uszodavíz fertőtlenítésre. Optimálisan használható uszodai alkalmazásokra. Az új német DIN szabvány szigorított kloráthatárértékeket követel nátrium-hipoklorit használatánál. A nátrium-hipoklorit oldat klorid- és különösen a klorátszegény termelése következtében a CHLORINSITU III berendezés teljes egészében megfelel ezeknek a követelménynek. további információkhoz lásd az alábbi oldalt: 4-5 CHLORINSITU III

7 Tartalomjegyzék Vízelőkészítés és vízfertőtlenítés 1Termékújdonságok - Vízderítés és vízfertőtlenítés Dulcodes UV-berendezések Általános megjegyzések az UV-kezeléshez A Dulcodes UV-berendezések alkalmazási területei A Dulcodes UV-berendezések leírása Teljesítmény áttekintés - Dulcodes UV-berendezések Kérdőív az UV-berendezés tervezéséhez Dulcodes P UV-berendezések Dulcodes D UV-berendezések magas lebegőanyag tartalmú vízhez Dulcodes K UV-berendezések PE-HD besugárzási kamrákkal v Dulcodes S UV-berendezések uszodavízben található klór-aminok lebontásához Dulcodes A keresztáramú UV-berendezések közepes nyomású lámpákkal Dulcodes Z UV-berendezések tanúsított teljesítménnyel Dulcodes R UV-berendezések törlővel Dulcodes W UV-berendezések Dulcodes M UV-berendezések Powerline közepes nyomású lámpákkal Kiegészítők Dulcodes UV-berendezésekhez OZONFILT és Bono Zon ózon előállító berendezések Ózon a vízkezelés területén Kínálati áttekintés - ózon előállító berendezések Kérdőív az ózon előállító berendezés tervezéséhez OZONFILT OZVa OZONFILT OZVa 1-4 ózon előállító berendezések (üzemi gáz: levegő) OZONFILT OZVa 5-7 ózon előállító berendezések (üzemi gáz: oxigén) információk az OZONFILT OZVa berendezésekhez OZONFILT Compact OMVa OZONFILT OZMa Bono Zon ózon előállító berendezések Tartozékok ózon előállító berendezésekhez Kompresszor OZONFILT OZVa 1-4 berendezéshez Oxigén-előállító készülék OZONFILT OZVa 5-7 berendezéshez Statikus keverő PVC-ből vagy rozsdamentes acélból Kiegészítők az OZONFILT OZMa modellhez Szerelvények Bono Zon ózon előállító berendezésekhez Ózonbontó berendezés A környezeti levegő felügyelete Hűtővíz-visszahűtő Személyes védelem Túlfeszültségvédelem Tartalék dugasz kioldás után Bello Zon klórdioxid előállító berendezések Klórdioxid a vízkezelésben Klórdioxid alkalmazása Bello Zon berendezés-technika Kínálati áttekintés klórdioxid előállító berendezések Kérdőív klórdioxid előállító berendezések tervezéséhez Bello Zon CDLb típusú klórdioxid előállító-berendezés 3-5

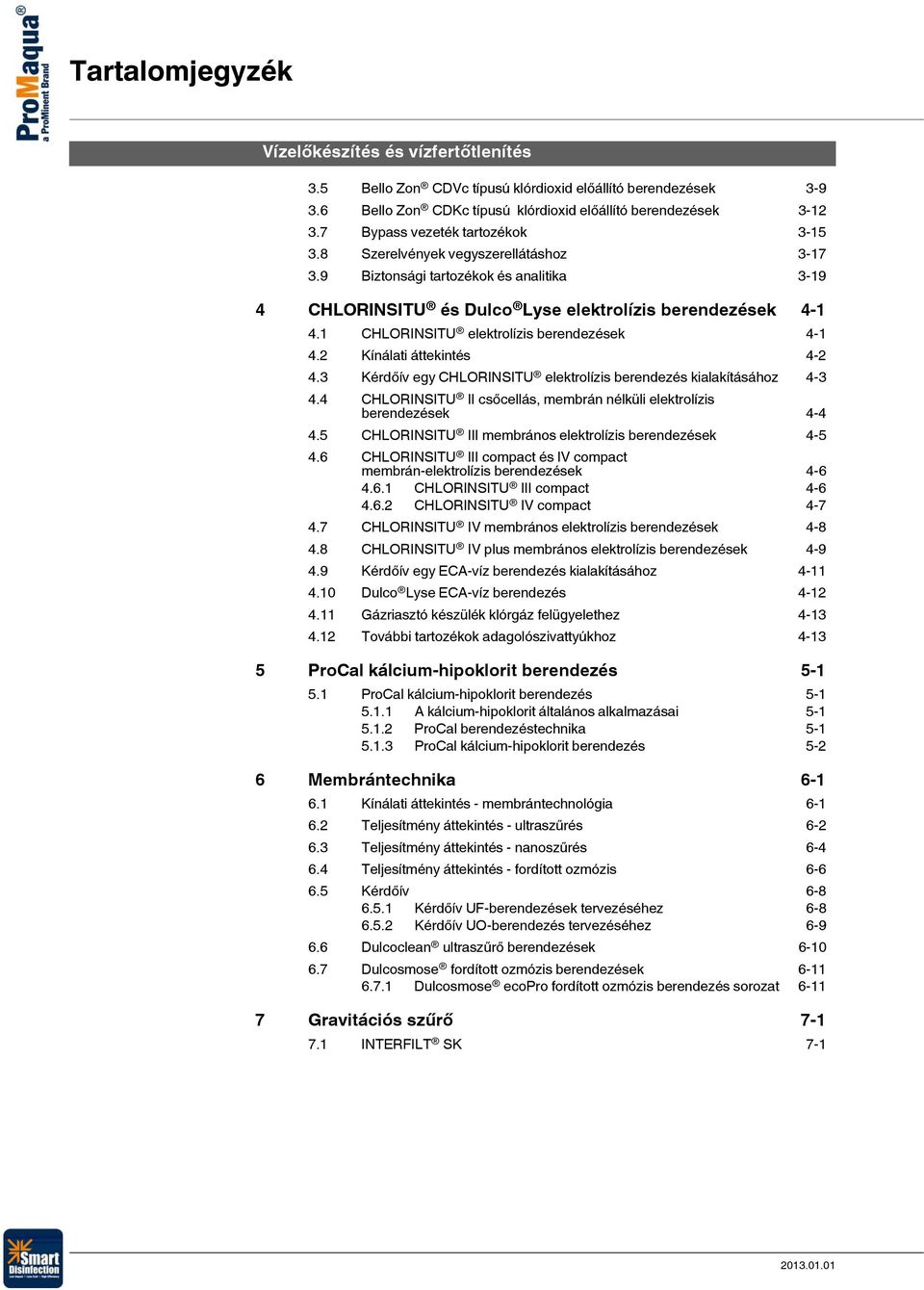

8 Tartalomjegyzék Vízelőkészítés és vízfertőtlenítés 3.5 Bello Zon CDVc típusú klórdioxid előállító berendezések Bello Zon CDKc típusú klórdioxid előállító berendezések Bypass vezeték tartozékok Szerelvények vegyszerellátáshoz Biztonsági tartozékok és analitika CHLORINSITU és Dulco Lyse elektrolízis berendezések CHLORINSITU elektrolízis berendezések Kínálati áttekintés Kérdőív egy CHLORINSITU elektrolízis berendezés kialakításához CHLORINSITU II csőcellás, membrán nélküli elektrolízis berendezések CHLORINSITU III membrános elektrolízis berendezések CHLORINSITU III compact és IV compact membrán-elektrolízis berendezések CHLORINSITU III compact CHLORINSITU IV compact CHLORINSITU IV membrános elektrolízis berendezések CHLORINSITU IV plus membrános elektrolízis berendezések Kérdőív egy ECA-víz berendezés kialakításához Dulco Lyse ECA-víz berendezés Gázriasztó készülék klórgáz felügyelethez További tartozékok adagolószivattyúkhoz ProCal kálcium-hipoklorit berendezés ProCal kálcium-hipoklorit berendezés A kálcium-hipoklorit általános alkalmazásai ProCal berendezéstechnika ProCal kálcium-hipoklorit berendezés Membrántechnika Kínálati áttekintés - membrántechnológia Teljesítmény áttekintés - ultraszűrés Teljesítmény áttekintés - nanoszűrés Teljesítmény áttekintés - fordított ozmózis Kérdőív Kérdőív UF-berendezések tervezéséhez Kérdőív UO-berendezés tervezéséhez Dulcoclean ultraszűrő berendezések Dulcosmose fordított ozmózis berendezések Dulcosmose ecopro fordított ozmózis berendezés sorozat Gravitációs szűrő INTERFILT SK

9 1 Dulcodes UV-berendezések 1.0.1Termékkatalógus Dulcodes UV-berendezések 1.1 Általános megjegyzések az UV-kezeléshez A modern vízkezelés fontos lépése a fertőtlenítés. Ezen a területen az UV-fertőtlenítés mint biztonságos, vegyszermentes és megbízható fertőtlenítési eljárás egyre nagyobb teret nyer. Az átfogó kutatómunka és a talan üzemzavar nélkül működő berendezés bizonyítja az UV-fertőtlenítés biztonságát és megbízhatóságát. Az UV-fertőtlenítés során a vizet ultraibolya sugárzással kezeljük, amely a víz fertőtlenítésére szolgáló tisztán fizikai, kémiától független eljárás. Különösen a nm hullámhosszal rendelkező UV-C-sugárzás támadja meg a csírák életfontosságú DNS-ét. A sugárzás fotokémiai reakciót indít el és károsítja a DNS-ben tárolt öröklődési információkat. A csíra elveszíti szaporodási képességét és elpusztul. Még a vegyszeres fertőtlenítéssel szemben különösen ellenálló élősködők, mint például a kriptosporidium és giardiák a is hatékonyan lecsökkenthető. Az ily módon kiváltott fotokémiai reakciókat több más területen is alkalmazzák. Így például az uszodavízben a nem kívánt kötött klórmennyiség az UV-sugárzás hatására lecsökken, amivel igen jelentős mértékű frissvíz megtakarítást lehet elérni. Így megbízható módon csökkenteni lehet a technológiai víz oxidálószer (mint például ózon, klór vagy klórdioxid) tartalmát az élelmiszer- és a gyógyszeriparban, szükségtelenné válik a költséges aktívszén szűrők alkalmazása. A speciális lámpákkal és különleges kivitelű sugárzókamrákkal kialakított egyedi kivitelű berendezések alkalmazhatók a különösen tiszta vizek kezeléséhez a TOC (összes szerves széntartalom) lebontására. Az UV-fertőtlenítés előnyei: 1 A csírák azonnali és megbízható elpusztítása vegyszerek alkalmazása nélkül Nem kívánt anyagok fotokémiai úton történő lebontása Nem keletkezik THM vagy AOX és egyéb nem kívánatos melléktermékek sem képződnek Szag- és ízterheléstől mentes víz Nincs szükség vegyszerek tárolására és kezelésére A ph-értéktől független hatás Nincs szükség a reakciókhoz speciális reaktorokra vagy tartályokra Csekély helyigény Alacsony beruházási és üzemelési költségek magas hatékonyság és kiváló megbízhatóság mellett A Dulcodes UV-berendezések alkalmazási területei Világszerte os UV-fertőtlenítő berendezést szállítottunk a legkülönbözőbb alkalmazások végrehajtásához: Önálló vízellátó rendszerek és kommunális vízművek Ivóvíz fertőtlenítéséhez Italgyártás és élelmiszeripar Az ital- és élelmiszergyártáshoz felhasznált vízben lévő csírák elpusztításához valamint technológiai vizek fertőtlenítésére. Az ipari termelésben felhasznált vizekben lévő klórdioxid lebontásához. Gyógyszeripar és kozmetikai ipar A termelés során felhasznált vízre vonatkozó magas mikrobiológiai követelmények betartásához. A technológia vizekben található maradék ózonmennyiség lebontásához aktívszén-szűrő alkalmazása nélkül. Fordított ozmózis-berendezések Permeátum fertőtlenítéséhez. Kommunális szennyvíztisztító berendezések A szennyvíztisztítás során a csírák ának csökkentésére. Kertészeti üzemek Az öntözővíz fertőtlenítéséhez. Pezsgőfürdők és uszodák Az uszodavíz fertőtlenítéséhez, az uszodavízben található klóraminok lebontásához. Félvezetők gyártása A TOC-csökkentéshez és a termelés során a technológiai vizekre vonatkozó magas mikrobiológiai követelmények betartásához Termékkatalógus

10 1 Dulcodes UV-berendezések A Dulcodes UV-berendezések leírása A Dulcodes UV fertőtlenítő berendezések legfontosabb komponensei: 1 kiváló minőségű besugárzási kamrák rozsdamentes acélból (DIN vagy ) vagy UV-sugárzásálló műanyagból tisztításhoz könnyen eltávolítható lámpavédő csövek kiváló minőségű kvarcból lámpák különlegesen magas sugárzási intenzitással, 254 nm hullámhosszon, amelyek kiemelkedő fertőtlenítési karakterisztikát garantálnak magas érzékenységű, hosszú élettartamú és hőmérséklettől független UVC-szenzorok UV-berendezés vezérlések és modern fénycsőelőtétek a kapcsolószekrényben integrálva A Dulcodes UV fertőtlenítő berendezésünk fontosabb jellemzői: az optimalizált berendezés hidraulikának köszönhetően a vízáram egyenletes besugárzása, amely kiváló fertőtlenítési hatást biztosít áramlástechnikai szempontok szerint optimalizált beömlőnyílás a nagy turbulenciához hosszanti irányban elhelyezett UV-lámpák hosszú élettartamú UV-lámpák alkalmazása és nagy UV-C-teljesítmény a közepes nyomású lámpák védőcsöveihez automatikus tisztító rendszer Dulcodes R és S berendezések esetén manuális tisztító rendszer a lámpavédő csövekhez berendezés-vezérlés átfogó felügyeleti és jelentési funkciókkal az összes fontos üzemeltetési paraméter valamint hibajelentések szöveges kijelzése trend-kijelző az UV-szenzorjel időbeli változásának megjelenítéséhez analóg kimenet szenzorjelek és üzemzavarok kijelzésére a lámpák kíméletes indításának és üzemeltetésének érdekében busz-technikával felszerelt, modern fénycsőelőtétek alkalmazása lámpák egyedi felügyelete az automata elzáró- és öblítőszelepek közvetlen vezérlése Dulcodes UV-sugárzó berendezés Standard alacsony nyomású lámpa Ellenállóképes és alacsony nyomású higanygőz-lámpa, amelynek kb üzemóra az élettartama. A lámpa üzemi hőmérséklete C, ezért alkalmazása az 5 és 40 C közötti vízhőmérséklet-tartományra korlátozódik. A teljesítmény kb. 100 W/m az ívfény hosszára vonatkoztatva. Alacsony nyomású lámpa High-Flux Amalgám lámpa kb üzemóra élettartammal. A lámpa üzemi hőmérséklete C, ezért alkalmazása kb. 70 C vízhőmérsékletig lehetséges. A teljesítmény a víz hőmérsékletétől függ és kb. 200 W/m az ívfény hosszára vonatkoztatva. Alacsony nyomású lámpa Opti-Flux Nagyteljesítményű, alacsony nyomású technikával működő amalgám lámpa kb üzemóra élettartammal. A lámpa üzemi hőmérséklete kb C, ezért alkalmazása kb. 70 C vízhőmérsékletig lehetséges. A teljesítmény a víz hőmérsékletétől függ és kb. 300 W/m az ívfény hosszára vonatkoztatva. Közepes nyomású lámpa Közepes nyomású higanygőz-lámpa kb üzemóra élettartammal, a lámpa méretétől függően. A lámpa nagy teljesítménye (max W/m-ig az ívfény hosszára vonatkoztatva) igen nagy átfolyó mennyiség kezelését teszi lehetővé. A széles spektrumú lámpákat főleg fotokémiai folyamatokhoz lehet használni. A lámpa üzemi hőmérséklete C. A Powerline közepes nyomású lámpákat túlnyomó részben mechanikus tisztítórendszerekkel együtt szállítjuk, ezért alkalmazásuk korlátozott kb. 40 C vízhőmérsékletig. 1-2 Termékkatalógus

11 1 Dulcodes UV-berendezések Dulcodes UV-vezérlések pk_7_046 1 UV-szenzorjel 2 Figyelmeztetési küszöb 3 Biztonsági küszöb 4 Kalibrálás 5 Be-/kikapcsolások Kompakt vezérlés Kompakt egység az UV-berendezések alapfunkcióinak vezérléséhez. A grafikus kijelzőn az UVC-teljesítmények, az üzemóra és a lámpák kapcsolásának a jelenik meg. Az előre beállított fix riasztási és biztonsági küszöbértékek segítségével túl alacsony UVC-teljesítmény esetén riasztást ad ki és egy relékimeneten (230 V / 0,2 A) keresztül a zárószelepet működésbe hozza. Ezt a kimenetet alternatív megoldásként közönséges hibarelének (230 V / 2,5 A) is alkalmazni lehet. Komfortvezérlés A Dulcodes komfortvezérlésben egy nagy, grafikus kijelző van beépítve az UVC-érzékelőjel kijelzéséhez. Trendkijelzés formájában a sugárzó öregedése, egy esetleges bevonatképződés a lámpa védőcsövön vagy a vízminőség változása ismerhető fel egy ablakban. A rendszer kijelzi a szabadon programozható biztonsági és figyelmeztető küszöböket ahogy a lámpa-kapcsolásainak át és időpontját is. A vezérlés minden üzemi- és hibajelentést szöveges üzenetben jelenít meg. Az áttekinthető menükezelés megkönnyíti az üzemi paraméterek beállítását. A vezérlés 9 különböző nyelv kiválasztását teszi lehetővé. A vezérlés az előtétekkel egy buszrendszeren keresztül csatlakozik, ami minden egyes lámpa felügyeletét lehetővé teszi. A vezérlést ezáltal is hosszú szakaszon térben is le lehet választani a besugárzó kamráról lámpákkal és előtétekkel együtt. Különböző kiegészítő funkciók, mint a berendezés automatikus öblítése egy szabadon programozható öblítési idővel, egy zárószelep valamint egy keringtető szivattyú vezérlése is szériában beépített elem. Ehhez rendelkezésre áll 2 db 230 V / 0,2 A-es feszültségkimenet és egy 230 V / 2,5 A-es kapcsolókimenet. Az UVC-érzékelőjelet online egy 0/4-20 ma-es szabványos jelkimeneten keresztül lehet felügyelni. Ha a rendszer nem éri el a figyelmeztető- és biztonsági küszöböket, ezt két relékimeneten keresztül (230 V / 2,5 A) jelzi kifelé. Minden további üzemzavarzavar egy gyűjtő üzemzavar-jelző relén (230 V / 2,5 A) adható ki. 3 potenciálmentes vezérlési bemenet teszi lehetővé a vezérlés összekapcsolását külső információkkal: A hibabemenet pl. külső hőmérséklet-ellenőrzésére használható, a szünet-bemenettel lehet a berendezés üzemelését szabályosan megszakítani, az átfolyásfelügyelet segít az öblítő folyamatokkal kapcsolatban. Powerline komfort-vezérlés Ebben a vezérlés-típusban kiegészítésképpen lehetőség van egy külső teljesítményvezérlésre egy szabványos, 0/4-20 ma-es jellel (Dulcodes M 2 kw, 3 kw és Dulcodes S esetén nem). A berendezéseket így pl. az átfolyástól függően lehet vezérelni vagy a fénycső teljesítményét automatikusan egy meghatározott UVC-érzékelőjelre lehet szabályozni. Így kisebbek az energiaköltségek és ugyanakkor hosszabb a fénycső élettartama. A vezérlés ezen felül rendelkezik a besugárzási kamra hőmérsékletének kijelzésével és felügyeletével valamint a lámpa védőcső automatikus tisztítására szolgáló mechanikus törlőrendszer szabadon programozható vezérlésével. Dulcodes A komfort-vezérlés A Dulcodes A berendezések kezeléséhez és vezérléséhez egy Siemens S vezérlés használható KP 300 Basic kezelőegységgel. A Powerline komfort-vezérlési funkció mellett rendelkezik kiegészítésképpen egy digitális bemenettel is. A digitális bemenettel lehet két szabadon programozható teljesítményfokozatot szabályozni (pl. éjjeli leeresztés a medence vizénél) Termékkatalógus

12 1 Dulcodes UV-berendezések 1.2 Teljesítmény áttekintés - Dulcodes UV-berendezések A ProMaqua kínálatához tartozó UV-berendezések a legkülönbözőbb feladatok végrehajtására alkalmasak. Az alábbi áttekintés bemutatja a standard berendezések teljesítményadatait és a legfontosabb alkalmazási területeket: 1 P_PMA_DS_0026_SW A ProMaqua a Dulcodes UV berendezések biztonságos üzemeltetéséhez szükséges tanácsadással szívesen rendelkezésükre áll: A feladat helyszíni felmérése szakképzett és kompetens munkatársaink segítségével. Laboratóriumunkban lehetőség van a víz összes fontos paraméterének bemérésére, amelyek a berendezés optimális beállításához szükségesek. A fertőtlenítő rendszer megtervezése. A berendezés üzembe helyezése és karbantartása szakképzett szerviztechnikusainkkal. 1-4 Termékkatalógus

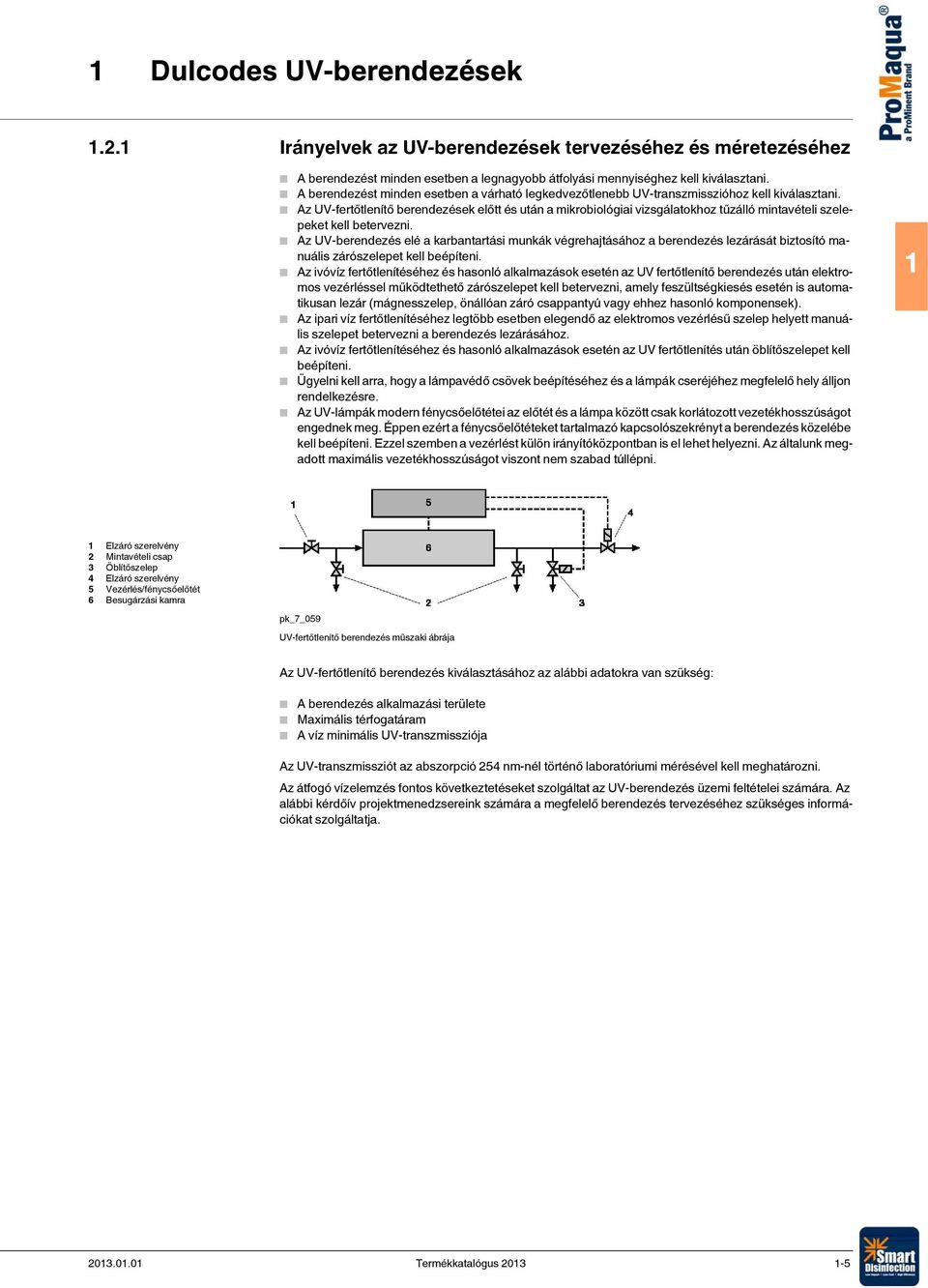

13 1 Dulcodes UV-berendezések Irányelvek az UV-berendezések tervezéséhez és méretezéséhez A berendezést minden esetben a legnagyobb átfolyási mennyiséghez kell kiválasztani. A berendezést minden esetben a várható legkedvezőtlenebb UV-transzmisszióhoz kell kiválasztani. Az UV-fertőtlenítő berendezések előtt és után a mikrobiológiai vizsgálatokhoz tűzálló mintavételi szelepeket kell betervezni. Az UV-berendezés elé a karbantartási munkák végrehajtásához a berendezés lezárását biztosító manuális zárószelepet kell beépíteni. Az ivóvíz fertőtlenítéséhez és hasonló alkalmazások esetén az UV fertőtlenítő berendezés után elektromos vezérléssel működtethető zárószelepet kell betervezni, amely feszültségkiesés esetén is automatikusan lezár (mágnesszelep, önállóan záró csappantyú vagy ehhez hasonló komponensek). Az ipari víz fertőtlenítéséhez legtöbb esetben elegendő az elektromos vezérlésű szelep helyett manuális szelepet betervezni a berendezés lezárásához. Az ivóvíz fertőtlenítéséhez és hasonló alkalmazások esetén az UV fertőtlenítés után öblítőszelepet kell beépíteni. Ügyelni kell arra, hogy a lámpavédő csövek beépítéséhez és a lámpák cseréjéhez megfelelő hely álljon rendelkezésre. Az UV-lámpák modern fénycsőelőtétei az előtét és a lámpa között csak korlátozott vezetékhosszúságot engednek meg. Éppen ezért a fénycsőelőtéteket tartalmazó kapcsolószekrényt a berendezés közelébe kell beépíteni. Ezzel szemben a vezérlést külön irányítóközpontban is el lehet helyezni. Az általunk megadott maximális vezetékhosszúságot viszont nem szabad túllépni. 1 1 Elzáró szerelvény 2 Mintavételi csap 3 Öblítőszelep 4 Elzáró szerelvény 5 Vezérlés/fénycsőelőtét 6 Besugárzási kamra pk_7_059 UV-fertőtlenítő berendezés műszaki ábrája Az UV-fertőtlenítő berendezés kiválasztásához az alábbi adatokra van szükség: A berendezés alkalmazási területe Maximális térfogatáram A víz minimális UV-transzmissziója Az UV-transzmissziót az abszorpció 254 nm-nél történő laboratóriumi mérésével kell meghatározni. Az átfogó vízelemzés fontos következtetéseket szolgáltat az UV-berendezés üzemi feltételei ára. Az alábbi kérdőív projektmenedzsereink ára a megfelelő berendezés tervezéséhez szükséges információkat szolgáltatja Termékkatalógus

14 1 Dulcodes UV-berendezések 1.3 Kérdőív az UV-berendezés tervezéséhez Termékkatalógus

15 1 Dulcodes UV-berendezések 1.4 Dulcodes P UV-berendezések A Dulcodes P UV-berendezések ivóvíz és használati víz fertőtlenítésére szolgálnak és a transzmisszió függvényében max. 4 m 3 /h átfolyási mennyiségig alkalmazhatók. pk_7_045_v2 Tulajdonságok Átfolyás: akár 4 m 3 /óra (az áteresztéstől függően) Vezérlés kapcsolókimenettel, amelyhez egy zárószelep vagy egy üzemzavar-jelző berendezés csatlakoztatható Minőségi, gyárilag kalibrált UV-érzékelő Grafikus kijelző az UV-jel, az összes üzemóra és a fénycsőkapcsolások ának kijelzésével Szabványos kisnyomású fénycsövek kb üzemóra élettartammal A besugárzókamrák minőségi rozsdamentes acélból készülnek A vezérlés és a fénycső előtét kompakt műanyag házban Fő alkalmazási területek Ivóvízkezelés Ipari vízkezelés Uszodavíz kezelése Szennyvízkezelés Tengervízkezelés 1 Típus Max. átfolyási mennyiség Lámpa teljesítménye Műszaki adatok Csatlakozási teljesítmény A besugárzási kamra hosszúsága Karbantartáshoz szükséges legkisebb szabad tér Ø Üres súly/üzemi súly Csatlakozási méret m 3 /h W W mm mm mm kg 16P 1,5* /10 G 3/4" 45P 3,8* /20 G 1 1/4" Lámpa típusa Alacsony nyomású standard lámpa (lásd az alábbi oldalon 1-2) Vezérlés típusa Kompakt vezérlés (lásd az alábbi oldalon 1-3) Engedélyezett üzemi nyomás 10 bar Megengedett környezeti hőmérséklet 5 45 C Engedélyezett vízhőmérséklet 5 40 C * 98 %/cm transzmisszió; 400 J/m 2 sugárzás intenzitás Alkatrészek a Dulcodes P UV-berendezésekhez UV-lámpa 16 W UV-lámpa 45 W Tömítőgyűrű a lámpa védőcsőben történő rögzítéséhez Lámpa-védőcső Dulcodes 16 P-hez Lámpa-védőcső Dulcodes 45 P, 45 D és 130 D, 130 W-hez Tömítőgyűrű lámpa védőcsőben/a sugárzó burkolatához UVC-érzékelő P/D/W/R G 3/ az alábbi időpontig szállított berendezésekhez: szept. 2006; U-érzékelő O-gyűrű UVC-érzékelő Érzékelő-csatlakozókábel, 2 m hosszú az alábbi időponttól szállított berendezésekhez: szept Zárócsavar G 1/4" Tömítőgyűrű G 1/4" zárócsavarhoz Termékkatalógus

16 1 Dulcodes UV-berendezések 1.5 Dulcodes D UV-berendezések magas lebegőanyag tartalmú vízhez A vékonyréteg-technikával gyártott és High-Flux lámpákkal felszerelt Dulcodes D UV-berendezések a magas lebegőanyag tartalmú és elszíneződött használati vagy szennyvizek fertőtlenítésére szolgálnak és a berendezéseket - a transzmisszió függvényében - 33 m 3 /óra átfolyási mennyiségig lehet alkalmazni. 1 pk_7_050 Tulajdonságok Átfolyás: akár 33 m 3 /óra (az áteresztéstől függően) A szabványos kamrák egy vagy több egymás mögé rendezett, hosszirányú folyású, egy-egy lámpával szerelt besugárzó kamrából állnak A High-Flux nagyteljesítményű, alacsony nyomású, különleges amalgám technikával készült, nagy UV teljesítményű lámpák működése messzemenően független a hőmérséklettől Lámpák élettartama: kb óra Busz-interfésszel rendelkező fénycsőelőtét minden egyes lámpa gyújtására és felügyeletére A lámpa áramerőssége változtatható, ezáltal kíméletes a gyújtás és a készülék pontosan illeszthető a fénycső optimális üzemi áramerősségéhez Tartósan stabil UVC-érzékelő a fertőtlenítési teljesítmény és a víz transzmisszió (UV-áteresztőképesség) felügyeletére, gyárilag kalibrált Nagy, grafikus kijelző az érzékelőjel kijelzéséhez A lámpa öregedésének, a lámpa védőcső szennyezettségének és a vízminőség változásának felügyelete Szabadon programozható vezérlés, pl. a különböző öblítő-, figyelmeztető- és lekapcsolási folyamatokhoz A besugárzókamrák minőségi rozsdamentes acélból készülnek A kapcsolószekrények anyaga festett acél Savtartályból, keringetőszivattyúból, szelepekből és tömlőkből álló teljes tartozék tisztítórendszer a lámpa védőcső és a besugárzókamra gyors kémiai tisztításához Fő alkalmazási területek Ivóvízkezelés Ipari vízkezelés Uszodavíz kezelése Szennyvízkezelés Tengervízkezelés 1-8 Termékkatalógus

17 1 Dulcodes UV-berendezések Műszaki adatok Típus Max. átfolyási mennyiség Lámpa teljesítménye Csatlakozási teljesítmény A besugárzási kamra hosszúsága Karbantartáshoz szükséges legkisebb szabad tér Ø Üres súly/üzemi súly Csatlakozási méret m 3 /h W W mm mm mm kg 1x45 D** 2,0* 1x /15 1" 1x130 D 4,6* 1x /15 1" 1x230 D 8,2* 1x /25 NÁ 65 2x230 D 16,0* 2x /50 NÁ 65 3x230 D 25,0* 3x /75 NÁ 65 4x230 D 33,0* 4x /100 NÁ 65 1 * 80 %/cm transzmisszió; 400 J/m 2 sugárzás intenzitás Lámpa típusa Alacsony nyomású standard lámpa 1x45 D esetén Alacsony nyomású lámpa High Flux 1x130 D - 4x230 D esetén (lásd az alábbi oldalon 1-2) Vezérlés típusa Kompakt vezérlés 1x45 D esetén Powerline komfortvezérlés, 1x130 D - 4x230 D (lásd az alábbi oldalon 1-3) Engedélyezett üzemi nyomás 10 bar Megengedett környezeti hőmérséklet 5 40 C Engedélyezett vízhőmérséklet 5-70 C **5-40 C Alkatrészek a Dulcodes D UV-berendezésekhez UV-lámpa 45 W UV-lámpa High Flux 130 W UV-lámpa High Flux 230 W Lámpa-védőcső Dulcodes 45 P, 45 D és 130 D, 130 W-hez Lámpa-védőcső Dulcodes 1-6x230 D, 230 W-hez Tömítőgyűrű lámpa védőcsőben/a sugárzó burkolatához UVC-érzékelő P/D/W/R G 3/ az alábbi időpontig szállított berendezésekhez: szept. 2006; U-érzékelő O-gyűrű UVC-érzékelő Érzékelő-csatlakozókábel, 5 m hosszú az alábbi időponttól szállított berendezésekhez: szept Zárócsavar G 1/4" Tömítőgyűrű G 1/4" zárócsavarhoz Pót-szűrőszövetek a kapcsolószekrény szellőzéshez (kapcsolószekrényenként szövet szükséges) Horogkulcs (szükséges speciális szer a lámpa-védőcső cseréjéhez) Termékkatalógus

18 1 Dulcodes UV-berendezések 1.6 Dulcodes K UV-berendezések PE-HD besugárzási kamrákkal 1 A sótartalmú vizek (termálvíz, tengervíz) fertőtlenítéséhez a Dulcodes K típusok használhatók High-Flux lámpákkal. A besugárzó kamrák minőségi műanyagból készültek és speciális hegesztési eljárásokkal nyomásszilárdság szerint optimalizáltak (legfeljebb 4 bar üzemi nyomásig használható). A sorozat - az átviteltől függően - akár 250 m 3 /ó átfolyásokhoz is használható. Tulajdonságok Átfolyás: akár 250 m 3 /ó (transzmisszió függvényében) Nagy teljesítményű High-Flux (130 W) vagy Opti-Flux (290 W) kisnyomású lámpa speciális amalgám technikával, fokozott UV-teljesítménnyel, messzemenően hőmérsékletfüggetlen A sugárzó élettartama: kb ó Busz-interfésszel rendelkező kapcsolóberendezés minden egyes lámpa gyújtására és felügyeletére A lámpa áramerőssége változtatható, ezáltal kíméletes a gyújtás és a készülék pontosan illeszthető a lámpa optimális üzemi áramerősségéhez Hosszú távon stabil, sósvíz-álló, PTFE anyagból készült UVC-érzékelő a fertőtlenítési teljesítmény és a víz transzmisszió (UV-áteresztőképesség) felügyeletére, üzemileg kalibrált Nagy, grafikus kijelző az érzékelőjel kijelzéséhez A lámpa elhasználódásának, a lámpavédő cső szennyezettségének és a vízminőség változásának felügyelete Szabadon programozható vezérlés, pl. a különböző öblítő-, figyelmeztető- és lekapcsolási folyamatokhoz A besugárzó kamrák UV-stabilizált PE-HD anyagból A kapcsolószekrények festett acélból készülnek pk_7_047 Alkalmazási területek Ivóvízkezelés Ipari vízkezelés Uszodavíz kezelése Szennyvízkezelés Tengervízkezelés Típus Max. átfolyási mennyiség Műszaki adatok Lámpa teljesítménye Csatlakozási teljesítmény A besugárzási kamra hosszúsága * 98 %/cm transzmisszió; 400 J/m 2 sugárzás intenzitás Alkatrészek a Dulcodes K UV-berendezésekhez Karbantartáshoz szükséges legkisebb szabad tér Ø Csatlakozási méret m 3 /h W W mm mm mm 1x130K 8,7* 1x NÁ 50 1x290K 26,6* 1x NÁ 80 2x290K 93,5* 2x NÁ 125 3x290K 192,7* 3x NÁ 200 4x290K 250,0* 4x NÁ 200 Lámpa típusa Alacsony nyomású lámpa High Flux 130 W vagy alacsony nyomású lámpa Opti Flux 290 W (l. a(z) 1-2 o.) Vezérlés típusa Komfortvezérlés (lásd az alábbi oldalon 1-3) Engedélyezett üzemi nyomás 4 bar Megengedett környezeti hőmérséklet 5 40 C Engedélyezett vízhőmérséklet 5 30 C UV-lámpa High Flux 130 W Opti Flux 290 W UV-sugárzó Lámpa védőcső Dulcodes 130 K egységhez Lámpa védőcső Dulcodes 290 K és 290 W egységhez Tömítőgyűrű lámpavédő csőhöz/ a lámpa burkolatához UVC-érzékelő K, piros öntvény 2011 novemberéig szállított berendezésekhez UVC-érzékelő K, PTFE 2011 decemberéig szállított berendezésekhez O-gyűrű UVC-érzékelő O-gyűrű UVC-érzékelő K, PTFE Pót-szűrőszövetek a kapcsolószekrény szellőzéshez (kapcsolószekrényenként szövet szükséges) 1-10 Termékkatalógus

19 1 Dulcodes UV-berendezések 1.7 Dulcodes S UV-berendezések uszodavízben található klór-aminok lebontásához A Dulcodes S UV-kezelőberendezések az uszodavíz kezelésénél a kötött klór (klór-aminok) fotokémiai lebontására szolgálnak. A közepes teljesítményű speciális UV sugárzók által létrehozott intenzív polikromatikus UV-sugárzás csökkenti az intenzív szaghatású és a szemet ingerlő anyagok mennyiségét. A kezelés eredménye, a még kiválóbb vízminőség biztosítja az egészséges és kellemes fürdőzés élményét. Tulajdonságok 1 P_PMA_DS_0018_SW1 Átfolyás: akár 500 m 3 /óra (az áteresztéstől függően). Kis helyigényű, különösen kompakt inline berendezés. A csekély telepítési igény következtében egyszerű a beszerelése, gyorsan utánszerelhető. A beszerelése igen rugalmas, mivel szabadon választható a beszerelés helye. Beszerelhető közvetlenül a műanyag keringtető vezetékbe, mivel a besugárzó kamrából nem lép ki UVsugárzás. Rendkívül egyszerű és gyors karbantartás: Minden karbantartási munkát egy oldalról gyorsan és kényelmesen el lehet végezni. A Powerline S típusú közepes nyomású lámpa nagy, akár 3 kw-os csatlakozási teljesítménnyel rendelkezik. Különleges, közepes nyomású UV-lámpák, intenzív polikromatikus UV-sugárzással. A lámpa élettartama: kb óra. Hosszú stabilitási idővel rendelkező UVC-érzékelő a lámpának, a lámpa-védőcső szennyeződésének valamint a vízminőség változásának a felügyeletére. Beépített hőmérsékletérzékelő a besugárzókamrában lévő víz hőmérsékletének felügyeletére. Nagyméretű grafikus kijelző az érzékelő jeleinek valamint az UV-érzékelő jelek időbeli lefutási trendjének kijelzésére. A teljesítmény vezérlése manuális fokozatkapcsolással történik annak érdekében, hogy a berendezést optimálisan illessze a mindenkori teljesítményigényhez (nem vonatkozik a Dulcodes 1 x 0,65 és 1S berendezésre). Automatikus, a klóramin mennyiségétől függő be-/kikapcsolás, pl. a DULCOMARIN II berendezéssel összekötve. Opció: kézi vagy automatikus törlőrendszer a lámpa védőcsövére került lerakódások hatékony eltávolítására. A törlőrendszer utólag is egyszerűen felszerelhető. A besugárzókamrák minőségi rozsdamentes acélból készülnek. A kapcsolószekrény anyaga festett acél. A nagyméretű besugárzókamra optimális energiakihasználást és az optimalizált berendezés hidraulika a teljes vízáram egyenletes megvilágítását biztosítja. Fő alkalmazási területek Ivóvízkezelés Ipari vízkezelés Uszodavíz kezelése Szennyvízkezelés Tengervízkezelés Termékkatalógus

20 1 Dulcodes UV-berendezések Műszaki adatok 1 Típus Max. átfolyási mennyiség Lámpa teljesítménye Csatlakozási teljesítmény A besugárzási kamra hosszúsága Karbantartáshoz szükséges legkisebb szabad tér Faltávolság min. Üres súly/ üzemi súly Választható csatlakozó méretek m 3 /h kw kw mm mm mm kg mm 1x0,65S 17,0* 0,65 0, /31 65/80 1x1S 51,0* 1,00 1, /47 100/125 1x2S 89,0* 2,00 2, /65 125/150 1x3S 177,0* 3,00 3, / /250 2x2S 240,0* 4,00 4, / /250 2x3S 330,0* 6,00 6, / /250 3x3S 500,0* 9,00 9, / /300 * 98 %/cm transzmisszió; 600 J/m 2 sugárzás intenzitás Lámpa típusa Közepes nyomású lámpa Powerline S (lásd az alábbi oldalon 1-2) Vezérlés típusa Powerline S komfortvezérlés (lásd az alábbi oldalon 1-3) Engedélyezett üzemi nyomás 6 bar Megengedett környezeti hőmérséklet 5 40 C Engedélyezett vízhőmérséklet 5 40 C Alkatrészek Dulcodes S UV-berendezésekhez Powerline 1 kw UV-fénycső Powerline 2 kw UV-fénycső UV-sugárzó Powerline 3 kw Lámpa védőcső Dulcodes 1 A és 0,6 S-hez Lámpa-védőcső Dulcodes 1 S-hez Lámpa-védőcső Dulcodes 2 S-hez Lámpa-védőcső Dulcodes 3 S-hez Törlő elem (lámpámként 2 darab szükséges) Alkatrészkészlet UV S 1-3 kw motoros törlőrendszer Alkatrészkészlet UV S 2x2 kw és 2x3 kw motoros törlőrendszer Alkatrészkészlet UV S 3x3 kw motoros törlőrendszer Tömítőgyűrű lámpavédő cső/a lámpa burkolatához UVC-U szenzor M O-gyűrű UVC-érzékelő Érzékelő-csatlakozókábel, 5 m hosszú az alábbi időponttól szállított berendezésekhez: szept Pót-szűrőszövetek a kapcsolószekrény szellőzéshez (kapcsolószekrényenként szövet szükséges) 1-12 Termékkatalógus

21 1 Dulcodes UV-berendezések 1.8 Dulcodes A keresztáramú UV-berendezések közepes nyomású lámpákkal A Dulcodes A UV-berendezések ideálisak a kötött klór (klóraminok) fotokémiai lebontásához a fürdővíz kezelés területén. Klór-rezisztens csírákat, főleg a kripto-spórákat megbízhatóan ártalmatlanítja. Speciális közepes nyomású UV lámpák hozzák létre az intenzív poli-kromatikus UV-sugárzást a intenzív szagú és a szemeket ingerlő anyagok csökkentéséhez. Az eredmény egy javított minőségű egészséges víz a kellemes fürdőzéshez. 1 Tulajdonságok P_PMA_DS_0024_SW1 Átfolyás: akár 569 m 3 /ó (az áteresztéstől és a besugárzás intenzitásától függően). Kis helyigényű, különösen kompakt inline berendezés. A csekély telepítési igény következtében egyszerű a beszerelése, gyorsan utánszerelhető. A beszerelése igen rugalmas, mivel szabadon választható a beszerelés helye. A Powerline A típusú közepes nyomású lámpa nagy, akár 3 kw-os csatlakozási teljesítménnyel rendelkezhet. Beszerelhető közvetlenül a műanyag keringtető vezetékbe, mivel a besugárzó kamrából nem lép ki UVsugárzás. Rendkívül egyszerű és gyors karbantartás: Minden karbantartási munkát egy oldalról gyorsan és kényelmesen el lehet végezni. A lámpa élettartama: kb óra. Hosszú stabilitási idővel rendelkező UVC-érzékelő a lámpának, a lámpa-védőcső szennyeződésének valamint a vízminőség változásának a felügyeletére. Beépített hőmérsékletérzékelő a besugárzókamrában lévő víz hőmérsékletének felügyeletére. Nagyméretű grafikus kijelző az érzékelő jeleinek valamint az UV-érzékelő jelek időbeli lefutási trendjének kijelzésére. Külső teljesítményvezérlés szabványos, 0/4-20 ma-es jellel, hogy a berendezés optimálisan illeszkedjen a váltakozó alkalmazási feltételekhez, pl. az átfolyás ingadozásaihoz. A lámpa teljesítményének automatikus szabályozása egy meghatározott UVC-érzékelőjelre energiát takarít meg és növeli az élettartamot. Szabadon programozható vezérlés (Dulcodes A komfort-vezérlés). Automatikus, motorhajtású törlő a lámpa védőcsövére került lerakódások hatékony eltávolítására. Automatikus, a klóramin mennyiségétől függő szabályozás, pl. a DULCOMARIN II berendezéssel összekapcsolva. Teljesítménynövelés beállítható értékre egy digitális bemeneten keresztül. A besugárzókamrák minőségi rozsdamentes acélból készülnek. A kapcsolószekrény anyaga festett acél. A nagyméretű besugárzókamra optimális energiakihasználást és az optimalizált berendezés hidraulika a teljes vízáram egyenletes megvilágítását biztosítja. Fő alkalmazási területek Ivóvíz Ipari víz Uszodavíz szennyvíz Tengervíz Termékkatalógus

22 1 Dulcodes UV-berendezések Műszaki adatok 1 Típus Max. átfolyási mennyiség Lámpa teljesítménye Csatlakozási teljesítmény A besugárzási kamra hosszúsága Karbantartáshoz szükséges legkisebb szabad tér Faltávolság min. Üres súly/ üzemi súly DIN/ANSI csatlakozási méret m 3 /h kw kw mm mm mm kg 1 x 1A 58,0* / 88,0** 1,00 1, /47 NÁ 100/4" 1 x 2A 102,0* / 153,0** 2,00 2, /65 NÁ 150/6" 1 x 3A 205,0* / 307,0** 3,00 3, /118 NÁ 200/8" 2 x 2A 278,0* / 417,0** 4,00 4, /166 NÁ 200/8" 2 x 3A 379,0* / 569,0** 6,00 6, /166 NÁ 250/10" 3 x 3A 569,0* / 853,0** 9,00 9, /166 NÁ 300/12" * 98 %/cm átvitel; 600 J/m 2 besugárzási intenzitás a megkötött klór lebontásához ** 98 %/cm átvitel; 400 J/m 2 besugárzási intenzitás fertőtlenítési alkalmazásokhoz Lámpa típusa Powerline A közepes nyomású lámpa (l. a(z) 1-2 o.) Engedélyezett üzemi nyomás 10 bar (Típus 1 x 1A - 1 x 3A) 6 bar (Típus 2 x 2A - 3 x 3A) Megengedett környezeti hőmérséklet 5 40 C Engedélyezett vízhőmérséklet 5 40 C Pótalkatrészek Dulcodes A UV-berendezésekhez Powerline 1 kw UV-fénycső Powerline 2 kw UV-lámpa Powerline 3 kw UV-lámpa Lámpa védőcső Dulcodes 1 A és 0,6 S-hez Lámpavédő cső Dulcodes 2 A egységhez Lámpavédő cső Dulcodes 3 A egységhez Törlő elem (lámpámként 2 darab szükséges) Pótalkatrész készlet UV A 1-3 kw motoros törlő Alkatrészkészlet UV S 2x2 kw és 2x3 kw motoros törlőrendszer Alkatrészkészlet UV S 3x3 kw motoros törlőrendszer Tömítőgyűrű lámpavédő csőhöz / a lámpa burkolatához UVC-U érzékelő M -1, 4-20 ma O-gyűrű UVC-érzékelő Pót-szűrőszövetek a kapcsolószekrény szellőzéshez (kapcsolószekrényenként szövet szükséges) 1-14 Termékkatalógus

23 1 Dulcodes UV-berendezések 1.9 Dulcodes Z UV-berendezések tanúsított teljesítménnyel pk_7_025 A Dulcodes Z UV fertőtlenítő berendezések az ivóvíz és az ipari víz fertőtlenítésére szolgálnak és - a transzmisszió függvényében - 2 és 230 m 3 /h átfolyási mennyiség esetén alkalmazhatóak. Az összes Dulcodes Z berendezés DVGW tanúsítvánnyal rendelkezik, a berendezések megfelelnek a DVCW W 294 ú vizsgálati előírás követelményeinek. Ez a vizsgálati előírás az elvárt fertőtlenítési hatékonyság bizonyításához a bio-doziméterrel végrehajtott átfogó mérések végrehajtását követeli meg. Az ivóvízről szóló (németországi) évi rendelet 11. -a alapján a kezelőanyagokról és a fertőtlenítő eljárásokról készített jegyzék előírja, hogy Németországban csak azokat az UV berendezéseket szabad ivóvíz fertőtlenítésére használni, amelyek megfelelnek a DVGW 294 sz. vizsgálati előírás követelményeinek. Tulajdonságok Átfolyás: akár 230 m 3 /ó (transzmissziótól függően) Az Opti-Flux nagy teljesítményű, alacsony nyomású, különleges amalgám technikával készült, nagy UV teljesítményű lámpa messzemenően hőmérsékletfüggetlen működésű A sugárzó élettartama: óra A hosszú élettartamú, nagy teljesítményű lámpák alkalmazása következtében csekély a karbantartási igény Busz-interfésszel rendelkező elektronikus kapcsolóberendezés minden egyes lámpa gyújtására és felügyeletére A lámpa áramerőssége változtatható, ezáltal kíméletes a gyújtás és a készülék pontosan illeszthető a lámpa optimális üzemi áramerősségéhez DVGW-tanúsítású UVC-érzékelő a fertőtlenítési teljesítmény és a víz transzmisszió (UV-áteresztőképesség) ellenőrzésére Érzékelő kalibrálás a DVGW adatoknak megfelelően Nagyméretű grafikus kijelző az érzékelő jeleinek és az üzemelési jelentéseknek a szöveges megjelenítésére A lámpa elhasználódásának, a lámpavédő cső szennyezettségének szennyezettség és a vízminőség változásának felügyelete Szabadon programozható vezérlés, pl. a különböző öblítő-, figyelmeztető- és lekapcsolási folyamatokhoz A besugárzókamrák minőségi rozsdamentes acélból készülnek A besugárzókamrák hidraulikus viselkedését ítógépes szimulációval optimalizáltuk A kapcsolószekrények festett acélból készülnek Fő alkalmazási területek 1 Ivóvízkezelés Ipari vízkezelés Uszodavíz kezelése Szennyvízkezelés Tengervízkezelés Típus Max. átfolyási mennyiség Lámpa teljesítménye Műszaki adatok Csatlakozási teljesítmény A besugárzási kamra hosszúsága Karbantartáshoz szükséges legkisebb szabad tér Ø Üres súly/ üzemi súly Csatlakozási méret m 3 /h W W mm mm mm kg 75Z*** 4,5* 1x /27 G 1 1/4" 200Z 10,0* 1x /30 NÁ Z 20,0* 1x /47 NÁ 80 2x300Z 60,0* 2x /97 NÁ 100 3x300Z 110,0* 3x /97 NÁ 150 4x300Z 165,0* 4x /143 NÁ 150 5x300Z 230,0* 5x /144 NÁ 200 7x300Z 230,0** 7x /201 NÁ 200 * 98 %/cm transzmisszió; 400 J/m 2 sugárzás intenzitás ** 94 %/cm transzmisszió; 400 J/m 2 sugárzás intenzitás Lámpa típusa Standard alacsony nyomású lámpa a 75 Z típus esetén Alacsony nyomású lámpa Opti Flux 200 Z - 7x300 Z típusok esetén (lásd az alábbi oldalon 1-2) Vezérlés típusa Komfortvezérlés A referencia sugárzásmérő segítségével kalibrálható UVC-szenzorjel W/m 2 mértékegységben (lásd az alábbi oldalon 1-3, Referencia sugárzásmérő RRM lásd az alábbi oldalon 1-26) Engedélyezett üzemi nyomás 10 bar Megengedett környezeti hőmérséklet 5 40 C Engedélyezett vízhőmérséklet 5-70 C ***5-30 C Termékkatalógus

24 1 Dulcodes UV-berendezések Alkatrészek Dulcodes Z UV-berendezésekhez 1 UV-lámpa OptiFlux 75 W UV-lámpa Opti-Flux 200 W UV-lámpa Opti-Flux 300 W Lámpa védőcső Dulcodes 75 W és 75 Z-hez Lámpa-védőcső Dulcodes 200 Z-hez Lámpa-védőcső Dulcodes 1-7x300 Z, Dulcodes R-hez Tömítőgyűrű lámpavédő csőhöz / a lámpa burkolatához UVC-szenzor Z DVGW Szenzorablak G 1x20 Dulcodes 75, 200, 2x300Z berendezéshez Szenzorablak G 1x30 a Dulcodes 300, 3x300Z berendezésekhez Szenzorablak G 1x47,5 Dulcodes 4-7x300Z berendezéshez Szenzorablak tömítőgyűrű Csatlakozó vezeték lámpához, 3,5 m hosszú Csatlakozóvezeték lámpához, 7,5 m hosszú Érzékelő-csatlakozókábel, 5 m hosszú az alábbi időponttól szállított berendezésekhez: szept Hosszabbító a szenzor csatlakozó kábeléhez, 5 m hosszú Zárócsavar G 1/4" Tömítőgyűrű G 1/4" zárócsavarhoz Pót-szűrőszövetek a kapcsolószekrény szellőzéshez (kapcsolószekrényenként szövet szükséges) 1-16 Termékkatalógus

25 1 Dulcodes UV-berendezések 1.10 Dulcodes R UV-berendezések törlővel A Dulcodes R UV-berendezéseket elsősorban akkor használjuk ivó- és ipari víz fertőtlenítéséhez, valamint uszodai vízben található klóraminok lebontására, ha lerakódások kerülhetnek a lámpa védőcsövére. A lerakódások a törlő mechanizmus használatával könnyedén és az üzem megszakítása nélkül teljes üzemi nyomás mellett is eltávolíthatók. A törlés manuálisan vagy beállítható időközönként egy motorhajtású automatikus törlőszerkezettel végezhető. A 300 W-os nagy teljesítményű Opti-Flux lámpáknak köszönhetően a legnagyobb átfolyási teljesítmény érhető el minimális ú lámpával. A lámpák magas, akár üzemórás élettartama következtében a lámpákat ritkábban kell cserélni és kisebbek az ezzel összefüggő költségek, mint a hagyományos berendezéseknél. 1 Tulajdonságok Átfolyás: akár 274 m 3 /óra (az áteresztéstől függően) Automatikusan beálló törlőelemek élelmiszerekre engedélyezett PTFE műanyagból Tisztítás az üzemelés megszakítása nélkül: A kézi vagy automatikus törlőeszköz a berendezés maximális üzemi nyomása mellett is könnyen kezelhető. Az önélező tulajdonságuk következtében a törlőelemek hosszú ideig a legnagyobb tisztító hatást nyújtják Az Opti-Flux nagyteljesítményű, alacsony nyomású, különleges amalgám technikával készült, nagy UV teljesítményű lámpák működése messzemenően független a hőmérséklettől Lámpa élettartama: akár óra Több teljesítmény kevesebb lámpával: A 300 W sugárzási teljesítmény egy lámpára eső nagyobb átfolyást tesz lehetővé, a hosszabb karbantartási ciklusok következtében alacsonyabbak az üzemi költségek Busz-interfésszel rendelkező elektronikus fénycsőelőtét minden egyes lámpa gyújtására és felügyeletére A lámpa áramerőssége változtatható, ezáltal kíméletes a gyújtás és a készülék pontosan illeszthető a fénycső optimális üzeméhez Gyárilag kalibrált UV-C érzékeny érzékelő Nagyméretű grafikus kijelző az érzékelő jeleinek és az üzemelési jelentéseknek a szöveges megjelenítésére Szabadon programozható vezérlés, pl. a különböző öblítő-, figyelmeztető- és lekapcsolási folyamatokhoz A hidraulikusan optimalizált besugárzókamrák minőségi, rozsdamentes acélból készülnek A kapcsolószekrények anyaga festett acél Fő alkalmazási területek Ivóvízkezelés Ipari vízkezelés Uszodavíz kezelése Szennyvízkezelés Tengervízkezelés Típus Max. átfolyási mennyiség Lámpa teljesítménye Műszaki adatok Csatlakozási teljesítmény A besugárzási kamra hosszúsága Karbantartáshoz szükséges legkisebb szabad tér Ø Üres súly/ üzemi súly Csatlakozási méret m 3 /h W W mm mm mm kg 1x300R 30,0* 1x /67 NÁ 80 2x300R 95,0* 2x /134 NÁ 150 3x300R 179,0* 3x /182 NÁ 200 4x300R 274,0* 4x /253 NÁ 250 * 98 %/cm transzmisszió; 400 J/m 2 sugárzás intenzitás Lámpa típusa Alacsony nyomású Opti Flux lámpa (lásd az alábbi oldalon 1-2) Vezérlés típusa Komfortvezérlés (lásd az alábbi oldalon 1-3) Engedélyezett üzemi nyomás 10 bar Megengedett környezeti hőmérséklet 5 40 C Engedélyezett vízhőmérséklet 5 70 C Termékkatalógus

26 1 Dulcodes UV-berendezések Alkatrészek Dulcodes R UV-berendezéshez 1 UV-lámpa Opti-Flux 300 W Lámpa-védőcső Dulcodes 1-7x300 Z, Dulcodes R-hez Tömítőgyűrű lámpavédő csőhöz / a lámpa burkolatához Törlő elem (lámpámként 2 darab szükséges) UVC-U-szenzor P/D/W/R, szeptembertől szállítható O-gyűrű UVC-érzékelő Csatlakozó vezeték lámpához, 3,5 m hosszú Csatlakozóvezeték lámpához, 7,5 m hosszú Érzékelő-csatlakozókábel, 5 m hosszú az alábbi időponttól szállított berendezésekhez: szept Hosszabbító a szenzor csatlakozó kábeléhez, 5 m hosszú Tömítőgyűrű G 1/4" zárócsavarhoz Pót-szűrőszövetek a kapcsolószekrény szellőzéshez (kapcsolószekrényenként szövet szükséges) 1-18 Termékkatalógus

27 1 Dulcodes UV-berendezések 1.11 Dulcodes W UV-berendezések A High-Flux lámpával felszerelt Dulcodes W UV-berendezések különféle típusú vizek besugárzására szolgálnak és a transzmisszió függvényében 600 m 3 /óra átfolyási mennyiségig alkalmazhatóak. pk_7_025 Tulajdonságok Átfolyás: akár 600 m 3 /óra (az áteresztéstől függően) A High-Flux nagyteljesítményű, alacsony nyomású, különleges amalgám technikával készült, nagy UV teljesítményű lámpák működése messzemenően független a hőmérséklettől Lámpák élettartama: kb óra Busz-interfésszel rendelkező fénycsőelőtét minden egyes lámpa gyújtására és felügyeletére A lámpa áramerőssége változtatható, ezáltal kíméletes a gyújtás és a készülék pontosan illeszthető a fénycső optimális üzemi áramerősségéhez Tartósan stabil UVC-érzékelő a fertőtlenítési teljesítmény és a víz transzmisszió (UV-áteresztőképesség) felügyeletére, gyárilag kalibrált Nagy, grafikus kijelző az érzékelőjel kijelzéséhez A lámpa öregedésének, a lámpa védőcső szennyezettségének és a vízminőség változásának felügyelete Szabadon programozható vezérlés, pl. a különböző öblítő-, figyelmeztető- és lekapcsolási folyamatokhoz A besugárzókamrák minőségi rozsdamentes acélból készülnek A kapcsolószekrények anyaga festett acél Fő alkalmazási területek 1 Ivóvízkezelés Ipari vízkezelés Uszodavíz kezelése Szennyvízkezelés Tengervízkezelés Típus Max. átfolyási mennyiség Műszaki adatok Lámpa teljesítménye Csatlakozási teljesítmény A besugárzási kamra hosszúsága Karbantartáshoz szükséges legkisebb szabad tér * 98 %/cm transzmisszió; 400 J/m 2 sugárzás intenzitás Ø Üres súly/ üzemi súly Csatlakozási méret m 3 /h W W mm mm mm kg 1x75W** 5,7* /27 G 1 1/4" 1x80W** 5,4* /14 G 1 1/4" 1x130W 8,7* /20 G 2 1x230W 20,0* /46 NÁ 65 2x230W 64,0* 2x /96 NÁ 125 3x230W 117,0* 3x /138 NÁ 150 4x230W 184,0* 4x /150 NÁ 200 5x230W 228,0* 5x /190 NÁ 200 6x230W 273,0* 6x /200 NÁ 250 7x230W 369,0* 7x /310 NÁ 250 8x230W 418,0* 8x /310 NÁ 250 9x230W 467,0* 9x /320 NÁ x230W 514,0* 10x /320 NÁ x230W 561,0* 11x /320 NÁ x230W 600,0* 12x /320 NÁ 250 Lámpa típusa Alacsony nyomású High Flux lámpa (lásd az alábbi oldalon 1-2) Vezérlés típusa Komfortvezérlés (lásd az alábbi oldalon 1-3) Engedélyezett üzemi nyomás 10 bar Megengedett környezeti hőmérséklet 5 40 C Engedélyezett vízhőmérséklet 5-70 C **5-30 C Termékkatalógus
