JEGYZET ÁBRÁI ÉPÜLETGÉPÉSZETI ELEKTROMOS ÉS SZABÁLYOZÓ RENDSZEREK ÉPÜLETGÉPÉSZETI ELEKTROMOS SZERELÉSEK VEZÉRLÉS ÉS SZABÁLYOZÁSTECHNIKA. I.

Átírás

1 modul ÉPÜLETGÉPÉSZETI ELEKTROMOS ÉS SZABÁLYOZÓ RENDSZEREK I. rész ÉPÜLETGÉPÉSZETI ELEKTROMOS SZERELÉSEK II. RÉSZ VEZÉRLÉS ÉS SZABÁLYOZÁSTECHNIKA JEGYZET ÁBRÁI

2 1. táblázat A mennyiség A mértékegység elnevezése jele elnevezése jele Villamos töltés Q Coulomb C Villamos áramerősség I Amper A Villamos feszültség U Volt V Villamos energia, munka W Joule J, V A s Villamos teljesítmény P Watt W, V A Villamos ellenállás R Ohm Ω Kapacitás C Farad F Mágneses indukció B Tesla T, V s/m 2 Induktivitás L Henry H Frekvencia f Hertz Hz, 1/s Körfrekvencia ω 1/s, rad/s Periódusidő T s Impedancia Z Ω, V/A 2

3 1. ábra 2. ábra 3. ábra A töltések közötti erőhatás 4.ábra 5.ábra Generátor 3

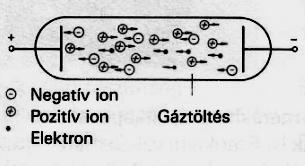

4 A következő töltéshordozó mozgások léteznek: 6.ábra 1. Szilárd vezető anyagokban (túlnyomórészt fémekben): elektronáram (7. ábra). 2. Vezetőképes folyadékokban: ionáram (8. ábra). 3. Vezetőképes gázokban: ionokból és elektronokból álló áram (9. ábra). 4. Vákuumban: elektronáram (10. ábra). 7.ábra 8.ábra 9.ábra 10.ábra 4

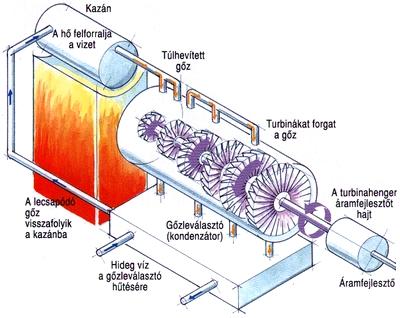

5 11.ábraTechnikai áramirány 12. ábra Az elektromos energiát termelő erőmű sémája 13. ábra Az elosztóhálózat feszültségértékei 5

6 14. ábra Vesztességek az áram továbbításánál 12. ábra Az áram hatására keletkezett hőmennyiség mérése 13. ábra víz vezetőképességének mérése 6

7 a kis iránytűk a központban lévő mágnes hatására elrendeződnek 14. ábra A mágneses mező szemléltetése 15. ábra Az áramütés veszélyére figyelmeztető szimbólum 16. ábra Az egyenáram diagramja 7

8 17.ábra A váltakozó áram diagramja 18. ábra Áramkör generátorral és fogyasztóval 19.ábra 8

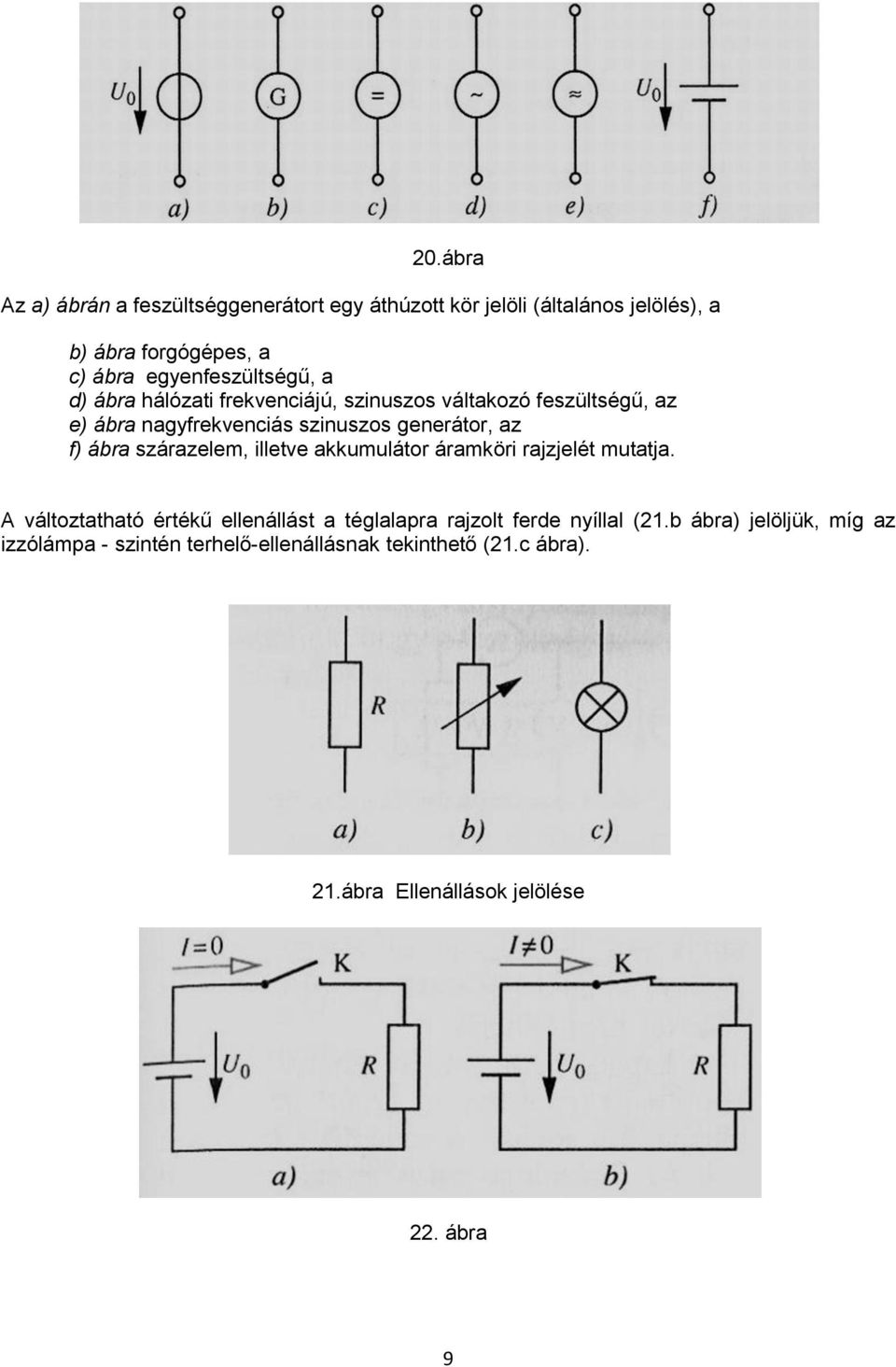

9 20.ábra Az a) ábrán a feszültséggenerátort egy áthúzott kör jelöli (általános jelölés), a b) ábra forgógépes, a c) ábra egyenfeszültségű, a d) ábra hálózati frekvenciájú, szinuszos váltakozó feszültségű, az e) ábra nagyfrekvenciás szinuszos generátor, az f) ábra szárazelem, illetve akkumulátor áramköri rajzjelét mutatja. A változtatható értékű ellenállást a téglalapra rajzolt ferde nyíllal (21.b ábra) jelöljük, míg az izzólámpa - szintén terhelő-ellenállásnak tekinthető (21.c ábra). 21.ábra Ellenállások jelölése 22. ábra 9

10 23.ábra 24. ábra Egyszerű egyenáramú áramkör 25.ábra 26.ábra 10

11 27. ábra Az ellenállás függ a keresztmetszettől 2. táblázat 28.ábra 11

12 29.ábra 30.ábra 31.ábra Ellenállás változás a hőmérséklet függvényében 12

13 32. ábra (bal oldalt huzalellenállás, jobb oldalt a rétegellenállás spirál köszörülése látható) 33. ábra a 4 és 5 gyűrűs ellenállás színkód táblázat 34.ábra 13

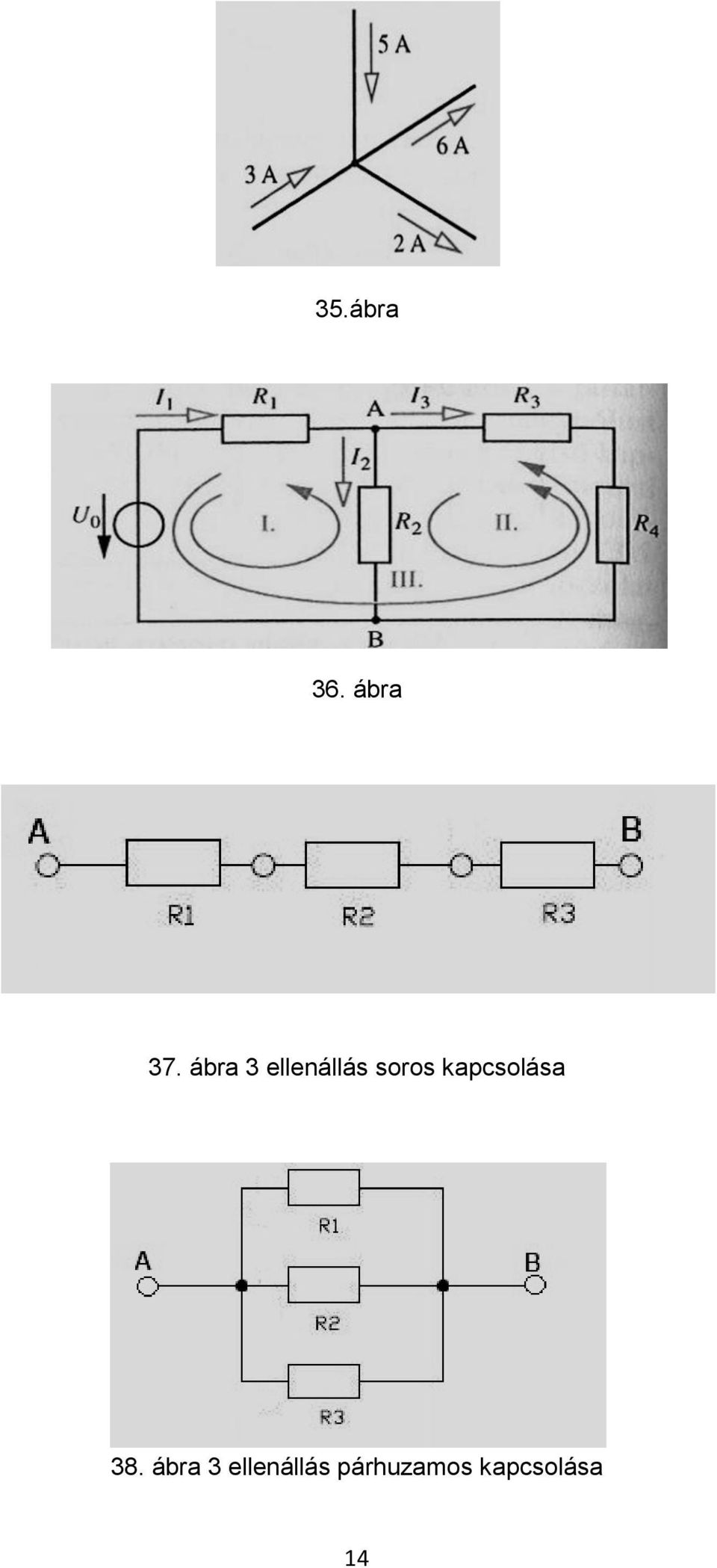

14 35.ábra 36. ábra 37. ábra 3 ellenállás soros kapcsolása 38. ábra 3 ellenállás párhuzamos kapcsolása 14

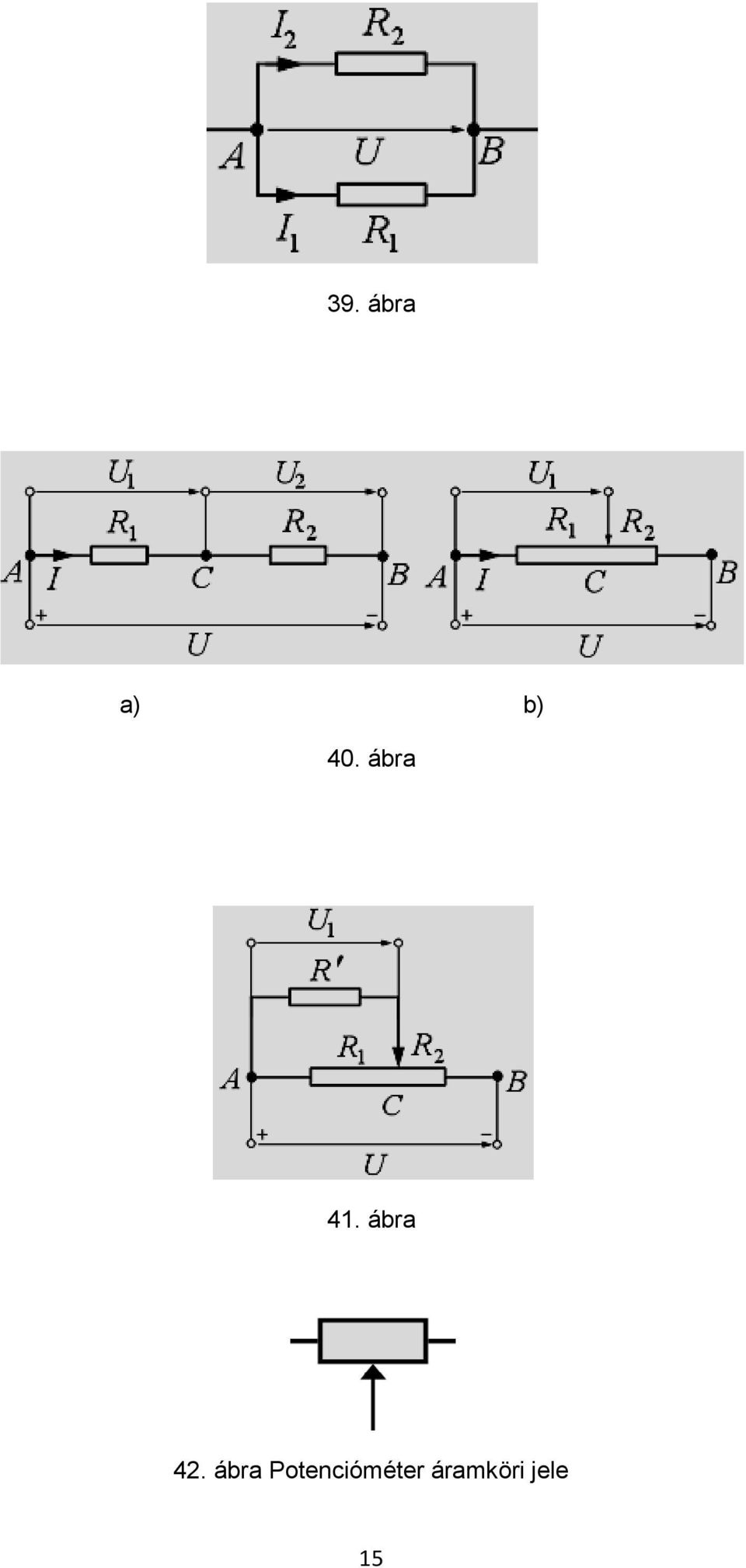

15 39. ábra a) b) 40. ábra 41. ábra 42. ábra Potencióméter áramköri jele 15

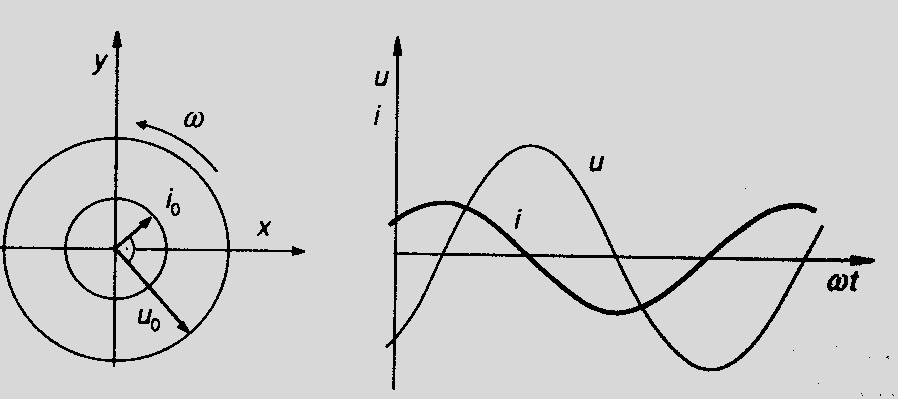

16 43.. ábra 44. ábra 45. ábra 16

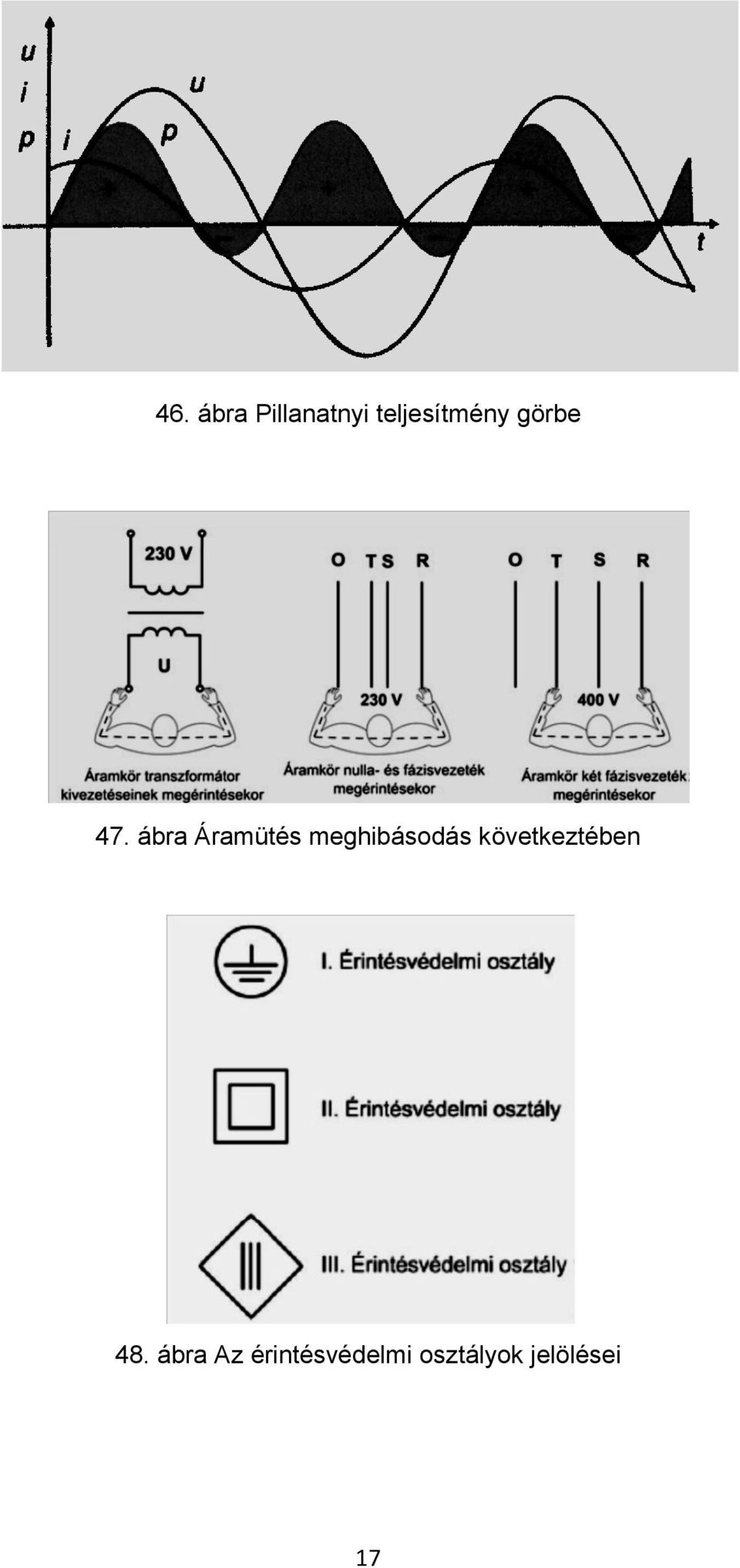

17 46. ábra Pillanatnyi teljesítmény görbe 47. ábra Áramütés meghibásodás következtében 48. ábra Az érintésvédelmi osztályok jelölései 17

18 49. ábra Emberi test ellenállása egy áramkörben ahol. R, S, T fázisvezetők, N a nullavezető, PE védővezető Rcs a rendszer csillagpontjánál a földelési ellenállás RA védővezető földelésének ellenállása Uf a hiba feszültség, If hiba áram, Uf=If.RA Rt a test ellenállása, Rs a cipő, a padlózat ellenállása, Us az erre eső feszültség Ue érintési feszültség, általában Ue Uf 50. ábra Áramütés készülék érintésével 18

19 51. ábra TT rendszer 52. ábra. A TN-C rendszer). 53. ábra. Az ÁVK elvi felépítése, egyfázisú kialakításban 19

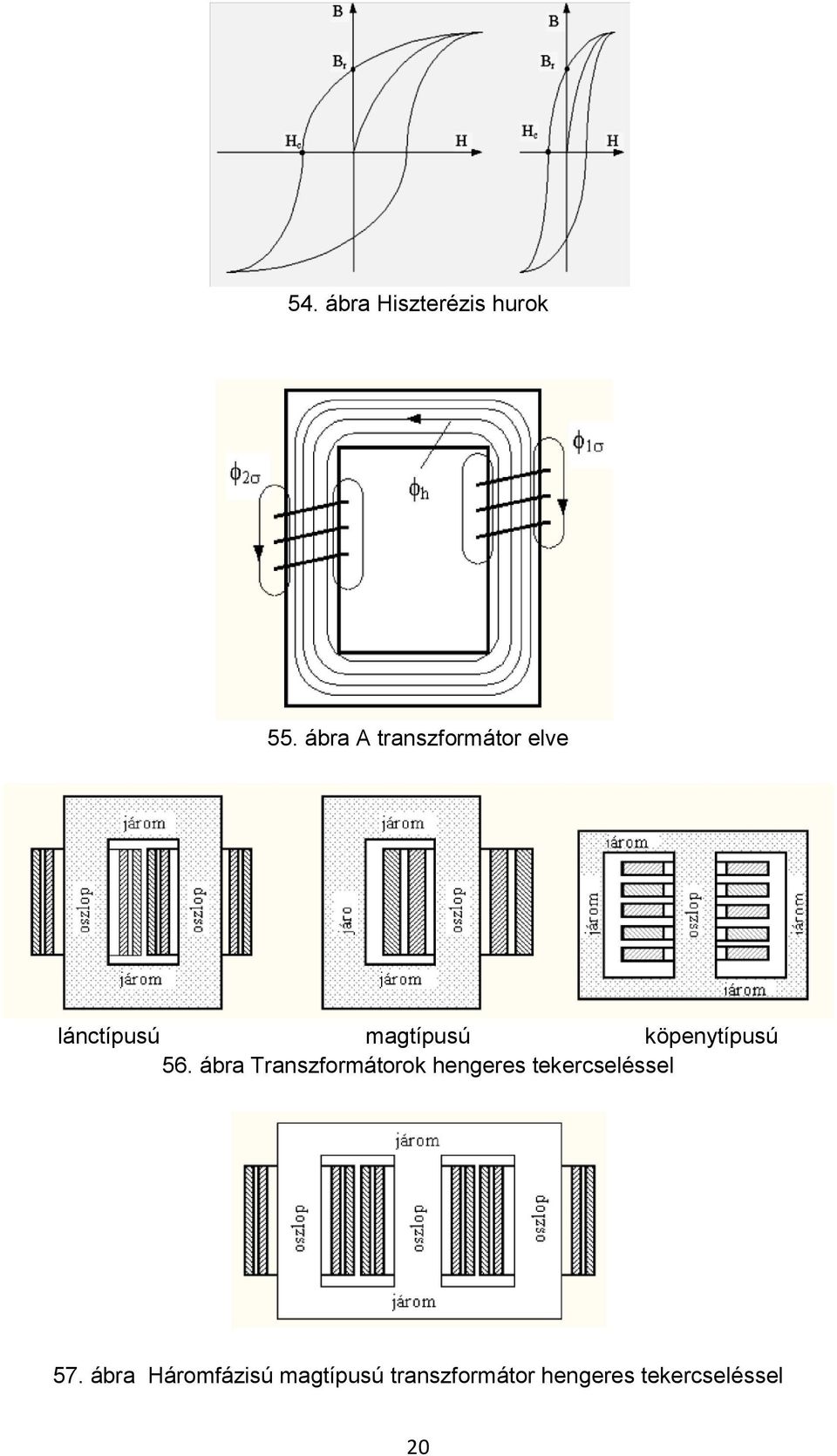

20 54. ábra Hiszterézis hurok 55. ábra A transzformátor elve lánctípusú magtípusú köpenytípusú 56. ábra Transzformátorok hengeres tekercseléssel 57. ábra Háromfázisú magtípusú transzformátor hengeres tekercseléssel 20

21 58. ábra Egyenárammal működő villamos forgógép működése 59. ábra Váltakozó feszültségű generátor. 60. ábra Háromfázisú generátor 21

22 61. ábra Az aszinkron gép nyomatéki jelleggörbéje 62. ábra Egyfázisú aszinkron motor állórész (1) állórész tekercs (2) forgórész (3) 63. ábra Aszinkron motor szerkezeti kialakítása 22

23 64. ábra kalickás forgórészű aszinkron motor. 65. ábra A motor tekercselés képe 66. ábra Léptetéses üzemmód 23

24 67. ábra A léptetőmotor kialakítása és képe 68. ábra Hőkamerás felvétel elektromos berendezésről 24

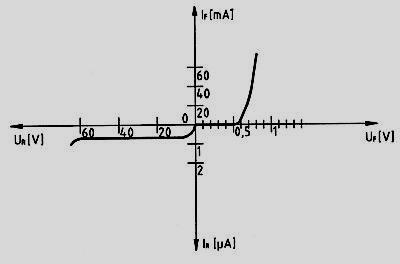

25 .a) p-n átmenet.b) Töltéssűrűség.c) Elektrosztatikus potenciál 69. ábra A p-n átmenetet 70. ábra: Dióda rajzjele 71. ábra: Zener-dióda rajzjele 72 ábra a szilíciumdióda karakterisztikája. 25

26 Egyutas egyenirányító Kétutas egyenirányító Kétutas egyenirányítás, Graetz híddal 73. ábra Egyenirányító alapkapcsolások Baloldalt az NPN, PNP típusú tranzisztor, 74. ábra Bipoláris tranzisztor rajzjele ábra Különféle tokozású szilícium tranzisztorok 26

27 76. ábra Unipoláris jellegű tranzisztor 77. ábra Germánium tranzisztorok 78. ábra A tirisztorok szabványos áramköri jele 79. ábra Diac kapcsoló dióda felépítése 27

28 80. ábra Triac felépítése 81. ábra Váltakozó áramú teljesítményszabályozó triac alkalmazásával 82. ábra Különböző műveleti erősítők 8 lábú DIL tokozásban. 28

29 a b c 83. ábra Egy műveleti erősítő általános elvi felépítése 84.ábra Műveleti erősítő 8 lábú hengeres military tokban. 85. ábra milliwattos lézerdióda folyamatos üzemre 29

30 86. ábra Egy személyi számítógép tápegysége 87. ábra. Szabályos impulzusok 88. ábra. Ideális négyszög impulzussorozat 30

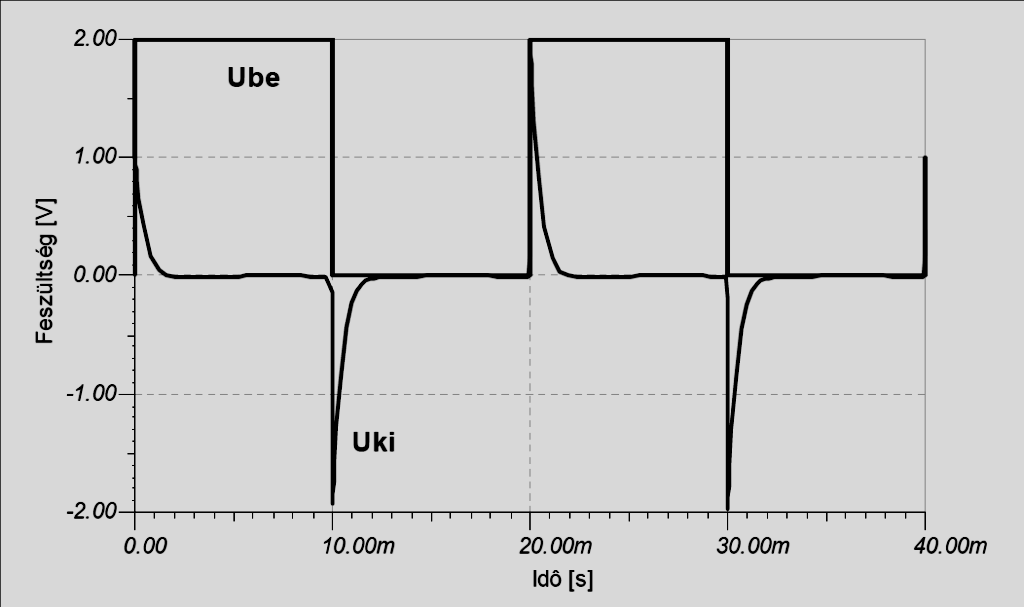

31 89. ábra. Valóságos impulzussorozat 90. ábra. Differenciáló áramkör 91. ábra. Differenciáló áramkör jelalakja 31

32 92. ábra Integráló áramkör 93.ábra Integráló áramkör jelalakja 94. ábra Diódás vágókapcsolás 32

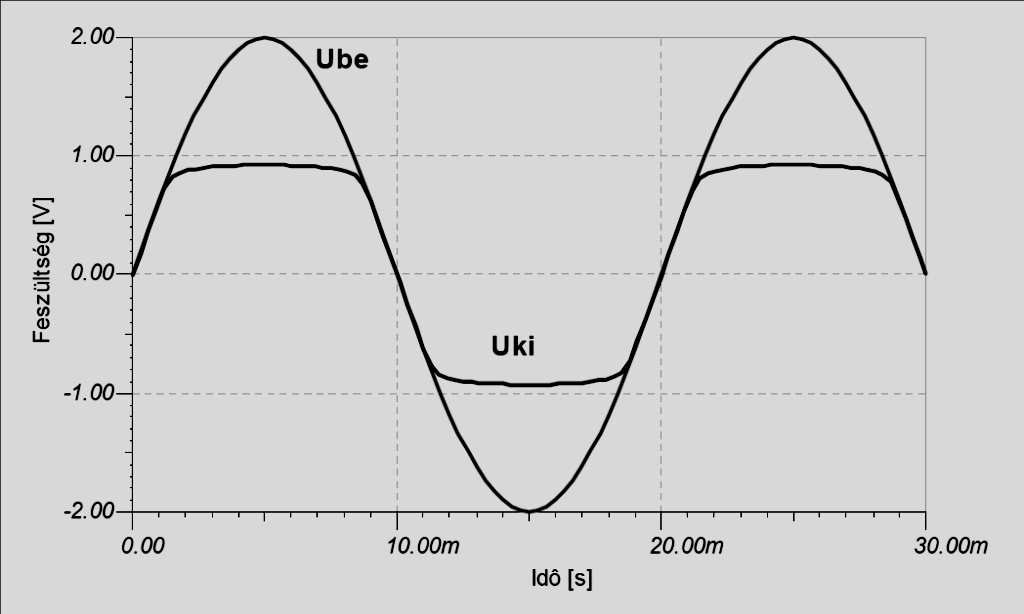

33 95. ábra. Diódás vágóáramkör jelalakja 96. ábra Kettős diódás vágóáramkör 97. ábra a Kettős vágókapcsolás jelalakja 33

34 Logikai szorzás és összeadás kapcsolókkal: Y = A x B a lámpa csak akkor ég, ha mindkét kapcsoló "BE" állásban van. Y = A + B a lámpa ég, ha bármelyik kapcsoló "BE" állásban van. Tagadás megvalósítása 98. ábra Logika szorzás összeadás kapcsolókkal A lámpa ég (Y igaz), ha a K kapcsoló "KI" állásban van és nem ég a kapcsoló bekapcsolt állapotában 99. ábra A negálást megvalósítása a fogyasztóval párhuzamosan kötött kapcsolóval. A kapuáramkörök jelölése 4. táblázat kapu elnevezése függvény jelölés NAND Y = A x B NOR Y = A + B 34

35 100. ábra Panel a logikai áramkör összeállításához 35

36 101.ábra A kapcsolási rajz 102. ábra Megvalósítás logikai áramkörrel 103. ábra: A mikroszámítógép sematikus ábrázolása 36

37 104. ábra: A bemenetek és kimenetek között levő fekete doboz, a mikroszámítógépes rendszer A következő táblázatok az adathordozó lehetőségeket mutatják 5.táblázat Bemeneti adathordozók (információhordozók) A bemeneti adat az embertől más számítógépektől a környezetből Bemeneti adathordozó Kapcsolók Klaviatúra (billentyűzet) Fényceruza Teleprinter Fényceruza Egér Hajlékony lemez (floppy) CD ROM Modem soros átvitel (RS 232, RS 485) párhuzamos átvitel Érintkezők Analóg-digitális átalakítók 37

38 Kimeneti adathordozók (információhordozók) A kimeneti adat az ember felé Kimeneti adathordozó Kijelző tábla Numerikus kijelző egység Nyomtató Képernyő más számítógépek felé Hajlékony lemez (floppy) Modem soros átvitel (RS 232, RS 485) párhuzamos átvitel a környezetbe Digitális-analóg átalakító Jelfogó Léptető motor 105. ábra Vízellátás kapcsolási vázlata 38

39 106. ábra Különféle HMI kezelőfelületek 107. ábra Nagy felbontású színes, grafikus kijelzővel ellátott, érintőképernyős típusok 39

40 108. ábra Moeller Easy Kis kategóriás, de nagy tudású logikai modul, kijelzővel és gombokkal ábra A Siemens Logo nevű "programozható reléje", ami a fenti Easy-vel egy kategóriába tartozik ábra Továbbra is a minimál PLC kategória. Az Omron Zen nevű vezérlője. 40

41 111. ábra Egyel nagyobb kategória: Omron Sysmac CPM1 mini PLC 112. ábra Épületfelügyeleti rendszer sémája 41

42 Elektromos rajzokon alkalmazott rajzjelek 7.táblázat 113. ábra Kazán és szivattyúvezérlés kapcsolási vázlata 42

43 114. ábra Elektromos kábel felépítése 115. ábra Elektromos kábel kialakítás lehetőségei Egypólusú egyáramkörös kapcsoló : Két kivezetése van. Ezek között folyik vagy nem az áram. Egypólusú kétáramkörös kapcsoló : Kétpólusú két áramkörös kapcsoló: 43

44 116. ábra Higanykapcsoló 117ábra Reed relé (Reed kapcsoló) 118. ábra Kétsarkú nyomógomb 44

45 119. ábra Különféle nyomógombok 120. ábra Kamrás kapcsoló 121. ábra Görgős kapcsoló 45

46 122. ábra Üvegházas biztosítók 123. ábra D rendszerű olvadó betétek 124. ábra A D-rendszerű olvadóbiztosító szerkezeti felépítése 125. ábra Késes olvadóbiztosító 46

47 126. ábra Gépjárművekben alkalmazott késes biztosítók A fő felhasználási területe a nem agresszív gázok illetve folyadékok nyomásának a jelzése maximálisan 120 C-ig. A nyomáskapcsoló kiválasztásánál figyelembe kell venni a szabályozott anyag fizikai jellemzőit. 127.ábra Alacsony nyomás kapcsoló A szabályzó főképpen magas nyomások jelzésére és szabályozására szolgál. Olyan saválló kamrával és fluorcarbon gumi membránnal rendelkezik, amelyek ellenáll a gőznek, fűtővíznek, olajnak, egyes savaknak és lúgoknak 200 C-ig, vagy egy olyan etilén-propilén gumimembránnal, amely ellenálla fűtővíznek, gáznak és hűtőfolyadéknak (NH3) 120 Cig ábra Magasnyomás kapcsoló 47

48 Fő felhasználási területe a kapcsolónak a nem agresszív gázok és folyadékok alacsony nyomáson való szabályozása és jelzése, beleszámítva a tüzelő anyagokat és az éghető gázokat is 90 C ig. A névleges túlnyomás 10 KPa. 129.ábra Membrános nyomás- és vákuumnyomás-kapcsoló Fő felhasználási területe a differencia-nyomások pontos szabályozása és jelzése nem agresszív gázokban és folyadékokban, beleértve a tüzelési anyagokat és éghető gázokat 90 C-ig. A névleges túlnyomás 2000 KPa ábra Differencia nyomáskapcsoló 131. ábra Egyfázisú feszültségrelé kezelő elemei 48

49 egyfázisú háromfázisú 132. ábra Feszültségrelék bekötési vázlata 133. ábra Háromfázisú feszültségrelé kezelő elemei 49

50 134. ábra VH hővédelmi relé bekötési vázlat 135.ábra Áramvédő kapcsoló beépítési méretei 50

51 136. ábra áramvédő relé bekötési vázlata 137. ábra Az alkonykapcsoló beépítési méretei 138.ábra Lépcsőház automata bekötése 51

52 139. ábra Mágneskapcsoló kapcsolási rajza 140. ábra Különféle érzékelők 141. ábra Levegőminőség érzékelők 52

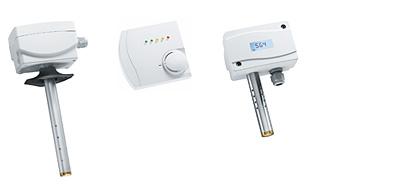

53 142. ábra Páratartalom mérők 143. ábra Mérőműszereken található jelölések 53

54 144. ábra Hétszegmenses kijelző 145. ábra Több méréshatárú digitális feszültségmérő 146. ábra Digitális árammérő 20 ma méréséhez 147. ábra Digitális ellenállásmérés kapcsolása 54

55 148. ábra analóg kézi multiméterek 149. ábra Digitális multiméterek 150. ábra Lakatfogós multiméterek 55

56 151. ábra Mérés lakatfogóval 152. ábra Egyfázisú közvetlen fogyasztásmérő 25A 153. ábra Háromfázisú közvetlen fogyasztásmérő, 65A 56

57 154. ábra Az ÉV. mérés műszerei és vezetékei 57

58 II. RÉSZ VEZÉRLÉS ÉS SZABÁLYOZÁSTECHNIKA MÓDOSÍTOTT JELLEMZŐK IRÁNYÍTOTT JELLEMZŐK 1. ábra Irányítástechnikai rendszer elemei 2. ábra Irányítási folyamat elemei 58

59 3. ábra Jelképek 4. ábra Tömbvázlat jelképei 59

60 5. ábra Az adatgyűjtő berendezés vázlata 6. ábra Vezérlő berendezés vázlata 60

61 7. ábra Melegvíz automata elvi kapcsolása HT HV M K 8. ábra Kazánvédelmi kapcsolás 61

62 9. ábra Napkollektoros melegvíz-termelő rendszer vázlata 10. ábra A hidraulikai blokk 62

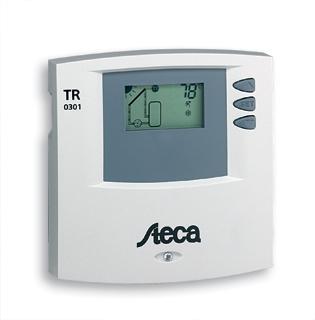

63 11. ábra Napkollektoros rendszervezérlő egységek 12. ábra Kézi szabályozás 13. ábra Önműködő szabályozás 63

64 14. ábra Szabályozási folyamat zárt hatáslánca 15. ábra Szabályozórendszer elemei 16. ábra Egyutú külső érzékelővel működő termosztatikus szabályozószelep szeleptest termosztát érzékelő 64

65 KÉMÉNY KAZÁN gá z leve gő PD C SZAB 17. ábra A huzatszabályozás 18. ábra Szabályozó csappantyú 19. ábra Szintszabályozás két esete 20. ábra Folyadékszint szabályozás 65

66 arányossági tartomány Előírt érték P I PI x B x K x K x K x B bemenő jel változása, előírt értéke x K kimenő jel változása a folyadékszint egyenletesen nő. 22. ábra A holtidő grafikus meghatározása. 23. ábra Mennyiségi szabályozás radiátorszeleppel 66

67 24. ábra Osztó szelepek áramköri mennyiségi szabályozásra 25. ábra Dinamikus nyomáskülönbség-szabályozó szelep 26. ábra Állandó tömegáramú rendszer minőségi szabályozással 67

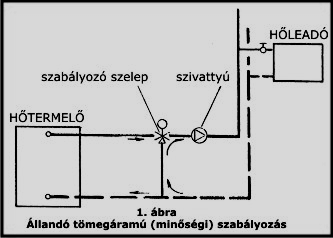

68 27. ábra Kazán gázégő szabályozási elve 68

69 Az egycsöves fűtési rendszer kialakítását, szerelvényezési lehetőségeit az 28. ábra mutatja be. 1. Termosztatikus fej távérzékelővel, 2. Kisellenállású termosztatikus szelep (nagy kvsérték), 3. Kisellenállású radiátor visszatérő csavarzat, 4. Termosztatikus fej távérzékelővel, 5. Háromjáratú termosztatikus szelep, 6. Háromjáratú visszatérő csavarzat, 7. Termosztatikus fej (normál), 8. Termosztatikus szelep, 9. Radiátor visszatérő csavarzat, 10. Háromjáratú 3D termosztatikus szelep, 11. Visszatérő csavarzat, 12. Termosztatikus fej beépített szelepes radiátornál, 13. H-idom beépített szelepes radiátornál, 14. Beszabályozó szelep, 15. Beszabályozó szelep, 16. Szennyfogó-szűrő, 17. Elzáró, 18. Töltő-ürítő szerelvény 19. Beszabályozó szelep, 20. Elzáró, 21. Termosztatikus fej távérzékelővel, távállítóval, 22. Egypont-csatlakozású termosztatikus szelep, alsó csatlakozással, 23. Összekötőcsöves szerelvényezés, termosztatikus szeleppel, 24. Összekötőcsöves szerelvényezés, by-pass-test, 25. Egypont-csatlakozású termosztatikus szelep, oldalsó csatlakozással 28. ábra Egycsöves fűtési rendszer különféle radiátorszabályozás megoldásai 69

70 Kétcsöves fűtési rendszer radiátor szabályozása 1. Termosztatikus fej, 2. Termosztatikus szelep, 3. Radiátor visszatérő csavarzat, 4. Termosztatikus fej beépített szelepes radiátornál, 5. Kereszteződés-mentes csatlakozási rendszer beépített szelepes radiátoroknál, 6. Osztó-gyűjtő, 7. Termosztatikus fej beépített szelepes radiátornál, 8. H-idom beépített szelepes radiátornál, 9. Beszabályozó szelep, 10. Nyomáskülönbség szabályozó, 11. Elzáró, 12. Szennyfogó-szűrő, 13. Beszabályozó szelep, 14. Elzáró, 15. Töltő-űrítő szerelvény 29. ábra Kétcsöves fűtési rendszer különféle radiátorszabályozás megoldásai 70

71 30. ábra Fűtőtestek előbeállítás nélkül 31. ábra Fűtőtestek megnövelt előremenő hőmérséklet esetén 32. ábra Fűtőtestek megnövelt szivattyúnyomás esetén 33. ábra Fűtőtestek megnövelt előremenő hőmérséklet esetén 71

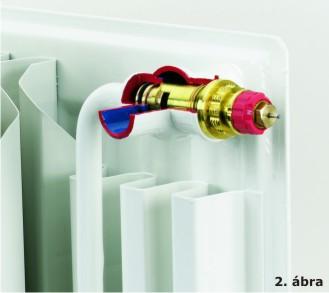

72 34. ábra Előbeállítható kézi szelep. 35. ábra Korlátozható, de nem előbeállítható szelep 36. ábra Termosztatikus szelep működése 37. ábra Beépített radiátorszelep előbeállítása 72

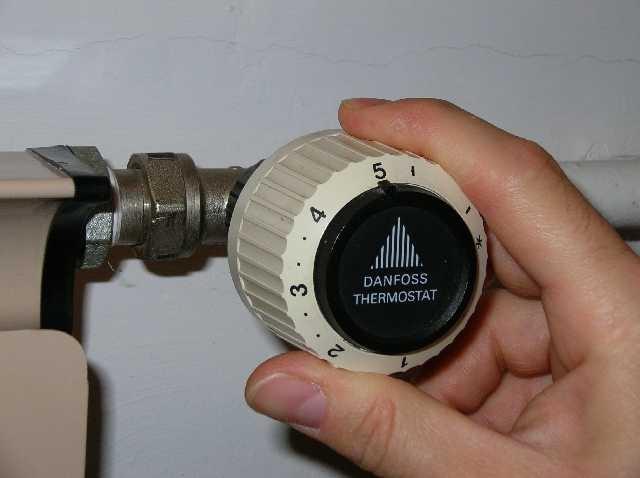

73 38. ábra Termosztatikus fűtőtestszelepek, beépített érzékelővel 39. ábra Távérzékelővel ellátott termosztatikus szelepek 40. ábra Termosztatikus radiátorszelep metszetek 73

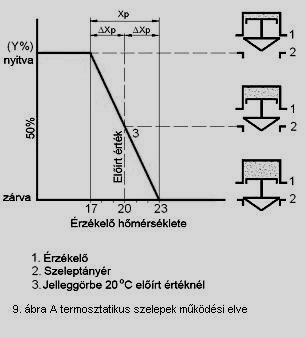

74 egyenes 41.ábra Szeleptestek sarok 42. ábra AVDO túláram szelep egyenes és sarok kivitelben 43. ábra Időjáráskövető szabályozás jelleggörbéje 74

75 AUTOMATIKA HÉ RENDSZERELEMEK MF előremenő hőmérséklet 44. ábra Előremenő hőmérsékletszabályozás szabályozás-technikai megvalósítása 45. ábra Hőmérsékletszabályozás hatásvázlata 46. ábra Keveréses szabályozás kapcsolása 75

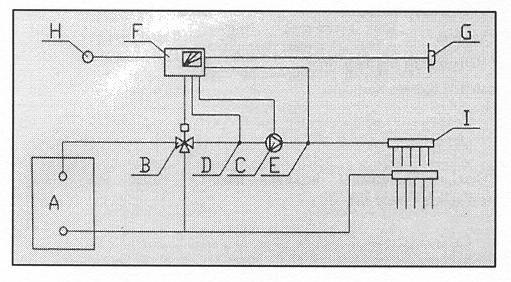

76 A. Kazán, olaj-, gáz-, vagy fatüzelésű B. Motoros háromutas keverőszelep. C. Keringtető szivattyú. D. A kimenő víz hőérzékelője (biztonsági szivattyú-leállító). E. A kimenő víz hőérzékelője (a háromutas szelep szabályozása). F. Szabályozó automatika. G. Külső hőérzékelő. H. Szoba- termosztát. I. Osztó-gyűjtő. 47. ábra Időjáráskövető szabályozás vázlatrajza 48. ábra Keveréses szabályozó négyutú szeleppel 76

77 előremenő visszatérő 49. ábra Előre szerelt segédenergia nélküli szelepes padlófűtés szabályozás 50. ábra Termosztát szelepes padlófűtés szabályozás három áramkörrel 77

78 51. ábra Padlófűtés egyedi hőmérséklet szabályozás kapcsolása 52. ábra Szerelődoboz 78

79 53. ábra Előre szerelt osztó 79

80 54. ábra vezetékes szabályozó kapcsolása 55. ábra Danfoss Link szerelt osztó- gyűjtő 80

81 Kapcsolóegységek 56. ábra Danfoss Link szabályozóval kialakított rendszer vázlata automatika segédenergia nélküli szabályzó termikus szelepmeghajtó 57. ábra A szabályozás rendszerelemei 58.ábra Statikus beszabályozó szelepek 81

82 59. ábra Kézi beszabályozó szelep és a beállítás értéke 60. ábra Beszabályozó szelepek beépítésének szükséges egyenes szakaszai 82

83 61.ábra Statikus beszabályozó szelep beépítése 62. ábra Tour & Andersson STAF beszabályozó szelep folyadékra, gázra 63. ábra Nyomáskülönbség-szabályozó szelepek 83

84 64.ábra PIBCV szelep 65.ábra Térfogatáram korlátozó 66. ábra Dinamikus beszabályozó szelepek (HERZ Armatúra Hungária Kft.) 84

85 67. ábra AB-PM szelep 68. ábra AB-PM szelep kétcsöves fűtési rendszerekben 69.ábra AB-PM szelep padlófűtési rendszer szabályozására 85

86 70. ábra 14 fokozatban állítható szeleptest 71. ábra visszatérő csavarzat (torlószelep) 72. ábra Nyomásszabályozó szelepek funkciói 86

87 73. ábra Segédenergia nélküli hőmérsékletszabályozó 74.ábra Szabályozószelep jelleggörbéje ahol: kv (m3/h) a szelepen átfolyó térfogatáram 1 bar nyomás-csökkenésnél (szeleptényező) qv (m3/h) térfogatáram ΔpVmin (bar) teljesen nyitott szelepnél fellépő nyomás-veszteség 87

88 szabályozó modul szivatt yú kazán fűtőt est 75. ábra Példa kapcsolás a szelepkiválasztáshoz 76. ábra A csőhálózat jelleggörbéje 88

89 77. ábra A kvs érték értelmezése 78. ábra A csőhálózat és szelep együttes jelleggörbéje 79. ábra 50% szelepzárás jelleggörbéje 89

90 80.ábra Szelep szabályozás időbeni lefutása keverőszelep elosztószelep 81. ábra Háromjáratú szelep funkciói keverő hatással elosztó hatással 82. ábra Keverőként beépítve 90

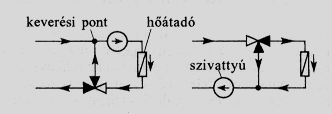

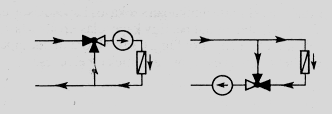

91 keverő hatással elosztó hatással 83. ábra Osztó funkció Keverésre: - Pl. fűtésnél - időjárás függ. szab.-nál beavatkozóként - áramlás egyesítése Osztásra: - pl. HMV.-nél - tömegáramot valamilyen arányban szétosztja - tömegáram szabályozás 84. ábra Keverés 85. ábra Elosztás 86. ábra Szabályozás kapcsolása háromjáratú és egyutú szeleppel 91

92 87. ábra Egyszerű szobatermosztát 88. ábra Elektronikus szobatermosztátok 87. ábra Egy intelligens szabályozó 92

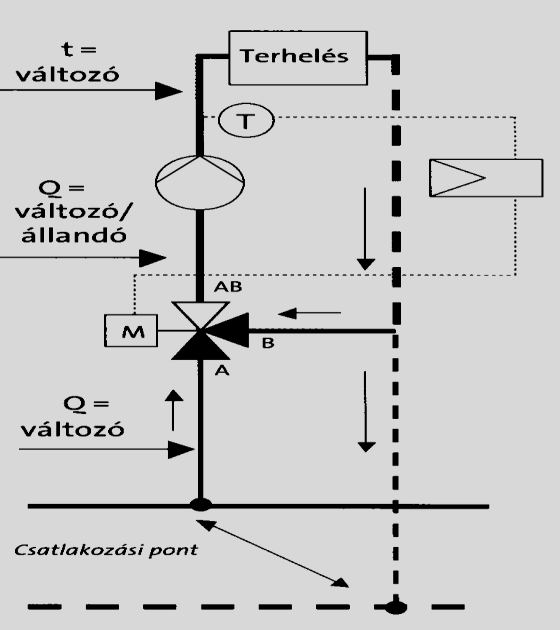

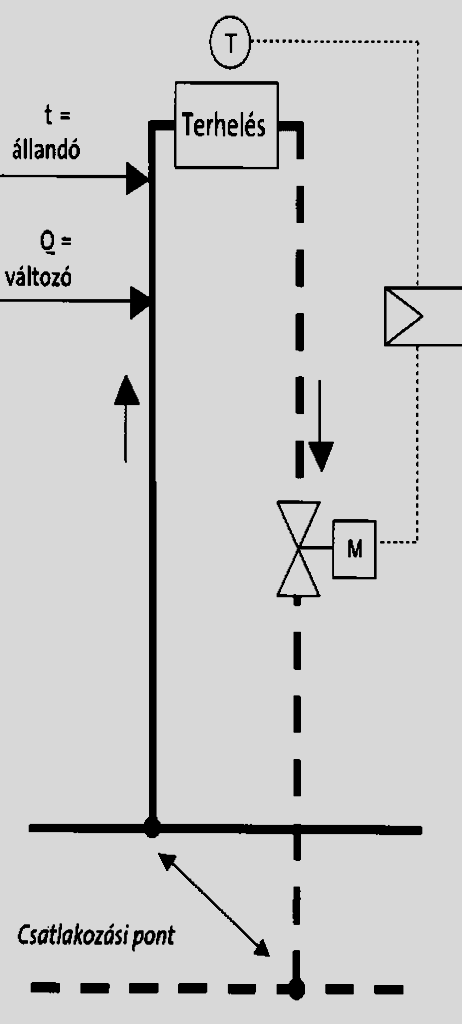

93 7.1. Rendszer egyutú (kétjáratú) szeleppel Szekunder oldal A terhelés általában egy hőcserélő, az alapjel a hőcserélő szekunder oldali hőmérséklete. A szelep zárása kor a térfogatáram csökken. A szelep mind az előremenő, mind a visszatérő ágba beszerelhető. Főkör: A szelep zárása kor a térfogatáram csökken. Főköri szabályozatlan szivattyú alkalmazásakor a csatlakozási pontban térfogatáram csökkenés esetén nyomáskülönbség növekedés tapasztalható. Változás fordulatszám-szabályozott szivattyú esetén: Főkör: A szivattyú fordulatszáma nyomás-különbségről szabályozható. A szivattyú csökkenti a fordulatszámát a szelep zárásakor. Azoknál a rendszereknél, ahol nagy a nyomásveszteség a csőrendszerben a szabályozószelephez képest, általában az arányos nyomásszabályozás javasolt. 87. ábra Kapcsolás egyutú (kétjáratú) szeleppel 93

94 7.1.2 Rendszer egyutú (kétjáratú) szeleppel átkötő szakasszal Szekunder oldal: A terhelés általában egy hőátadó felület, vagy radiátoros fűtési rendszer, ahol a változó hőmérséklet az igény. A térfogatáram a szekunder oldalon a bekeveréssel előálló hőmérséklet csökkenés következtében nagyobb, mint a főkörben. A szelep mind az előremenő, mind a visszatérő ágba beépíthető. Főkör: A szelep zárásakor a térfogatáram csökken. Szabályozatlan főköri szivattyú alkalmazásakor a csatlakozási pontban térfogatáram csökkenés esetén nyomáskülönbség növekedés tapasztalható. 88. ábra Kapcsolás egyutú (kétjáratú) szeleppel átkötő szakasszal 94

95 7.2 Rendszer kétutú (háromjáratú) szeleppel Szekunder oldal: A terhelés általában egy hőcserélő, az alapjel a hőcserélő szekunder oldali hőmérséklete. A szelep zárásakor (A-AB) a térfogatáram csökken. A szelep mind az előremenő, mind a visszatérő ágba beépíthető. A bypass-ág nyomásveszteségének a rendszer ellenállásával megegyezőnek kell lenni. Főkör: A térfogatáram állandó, de a szelep működésekor a hőmérséklet-különbség változik. Változás fordulatszám-szabályozott szivattyú esetén: Főkör: Ebben az esetben a nyomáskülönbségről szabályozott szivattyú nem reagálna a szelep működésére. A szivattyú szabályozható állandó visszatérő hőmérsékletről vagy állandó hőmérsékletkülönbségről. 89. ábra Kapcsolás kétutú (háromjáratú) szeleppel Rendszer kétutú (háromjáratú) szeleppel, hőmérséklet-szabályozással Szekunder oldal: A terhelés általában egy radiátoros rendszer, ahol változó hőmérséklet az igény. A térfogatáram a szekunder oldalon a hőmérséklet csökkenés következtében általában nagyobb mint a főkörben. A térfogatáram a rendszertől függően lehet állandó, vagy változó. A szelep mind az előremenő, mind a visszatérő ágba beépíthető. Főkör: A szelep zárása kor (A-AB) a térfogatáram csökken. Szabályozatlan főköri szivattyú alkalmazásakor a csatlakozási pontban térfogatáram csökkenés esetén nyomáskülönbség növekedés tapasztalható. 90. ábra Kapcsolás kétutú (háromjáratú) szeleppel hőmérséklet-szabályozással 95

96 7.2.2 Rendszer kétutú (háromjáratú) visszatérőbe épített szeleppel Szekunder oldal: A terhelés általában egy hőátadó felület, vagy radiátoros rendszer, ahol változó hőmérséklet az igény. A térfogatáram a szekunder oldalon a hőmérsékletcsökkenés következtében általában nagyobb mint a főkörben. A térfogatáram a rendszertől függően lehet állandó, vagy változó. A szelep mind az előremenő, mind a visszatérő ágba beépíthető. Főkör: A térfogatáram állandó, de a szelep működésekor a hőmérséklet-különbség változik. 91. ábra Kapcsolás kétutú (háromjáratú) visszatérőbe épített szeleppel 96

97 92. ábra Munkapont a szivattyú jelleggörbéjében térfogatáram V PU I terület (bal harmad) H I II > Kis szivattyút kell választani, ha a munkapont ezen a területen van. III II terület (középső harmad) 1/ 3 1/ 3 1/ 3 V > A szivattyú az optimális üzemelési területen az üzemidejének 98%-ában működik. csak a változtatható III terület (jobb harmad) térfogatáramú készülékeknél > A szabályozott szivattyú csak a méretezési pontban (az év leghidegebb napja) üzemel a legkedvezőtlenebb területen, azaz kb. az üzemidejének 2%- ában. 93. ábra Miért indokolt az elektromos szivattyú használata > Az elektronika segítségével a szállítás az állandó vagy emelkedő szállítási mennyiséghez igazodik > kielégítő hőellátás [H ] szabályozatlan szivattyú > optimális enrgistakarékosság maximum pont > A készülék zajának csökkenése elektronikus szivattyú [Q ] 97

98 8.2 Az elektronikus nyomáskülönbség szabályozás alapelve Példa: Δp-constant > Egy érzékelő közvetíti az aktuális szállítási mennyiséget [H] (tényleges érték) > Az elektronika felismeri az eltérést a kívánt (1. pont) és a tényleges érték (2. pont) között > A szabályozó csökkenti a fordulatszámot és a szállítási mennyiséget újra a kívánt értékre hozza (3. pont). n min n max 2 n szabályzott 3 szabályozatlan szivattyú ábra elektronikus nyomáskülönbség szabályozás diagramja [Q ] Üzemelési fajták összehasonlítása [H] 5 Max-jelleggörbe (szabályozatlan) 4 3 Δp=állandó 2 1 Δp=változó [Q] 95. ábra Különféle üzemmódok összehasonlítása 98

99 Éjszakai csökkentett üzemmód Felhasználási előnyök: H[m ] > teljesítményoptimalizálás minden alacsony terhelési periódusban Dpc aut o min. Q[m³/h ] 96. ábra Éjszakai csökkentett üzemmód 99

100 8.4 Túláram szelep funkciója Teljesítmény illesztés túláramszeleppel Teljesítmény illesztés túláramszelep nélkül Egy vagy több fordulatszám Elektronikus szivattyúk 97. ábra Elektronikus szivattyú alkalmazásánál nincs szükség túláram szelepre 100

101 98. ábra A hidraulikus váltóban nincs keveredés 99. ábra A fűtőkészülék oldalon nagyobb tömegáram 100. ábra. A hőfogyasztói oldalon nagyobb tömegáram 101

102 101. ábra Szerelői gyártású hidraulikus váltó 102. ábra Gyári hőszigeteléssel és szerelvényekkel ellátott hidraulikus váltó 102

103 103. ábra Tetőtéri kazánház képe hidraulikus váltóval szerelve 104. ábra Kiegyenlített osztó 103

104 105. ábra Csonkok és szerelvények a hidraulikus váltón Hidraulikus váltó 106. ábra fűtési rendszer vázlata hidraulikus váltóval szerelve 104

105 107. ábra Fűtési-hűtési rendszer szabályozási kapcsolása 108. ábra Kondenzációs kazánok égéstermék-elvezető rendszere 105

106 109. ábra: Nyitott égésterű ("B") kaszkád füstgázelvezető rendszer 110. ábra: Zárt égésterű ("C") kaszkád égési levegő-füstgáz rendszer 111. ábra Digitális bővítő modul 12 db relés kimenettel 106

107 112.ábra Digitális fali kezelőegység 113. ábra Érintőképernyős fali kezelő 114. ábra Kombinált érzékelő 107

108 115. ábra Internetes felügyeleti modul 116. ábra Központi légkezelő szabályozási funkciói hűtő-fűtő üzemmód 108

109 117. ábra Központi légkezelő szabályozási funkciói forgódobos hővisszanyerővel 118. ábra Központi légkezelő képernyővázlata a számítógépes folyamatirányítási rendszerben 109

110 119. ábra Egy szállodai szoba fan-coil képernyővázlata a számítógépes folyamatirányítási rendszerben 120. ábra Légtechnikai rendszer programozás elvi ábrája 110

111 L1 rendszer adatpontlista 2. táblázat 121. ábra Ki és bemeneti pontok összefüggései L1 rendszer függvénylista 3. táblázat 111

112 122. ábra 123. ábra 112

113 Élelmiszer tárolási útmutató: 3. táblázat Termék Hűtési hőmérséklet Relatív páratartalom % Ajánlott időtartam tárolási Alma -1 / hónap Burgonya +3 / hónap Cseresznye +0.5 / hét Dinnye +2 / hét Káposzta 0 / hónap Karfiol 0 / hét Marha (Friss) hét Méz hónap Őszibarack -0.5 / hét Paradicsom (Zöld) +10 / hét Sajt -1 / hónap Saláta 0 / hónap Sárgarépa hét Szőlő -1 / hónap Tej 0 / hét Tojás -1 / hónap Uborka +2 / hét Vaj -10 / hónap Zöldség (Fagyasztott) -24 / hónap 113

114 124. ábra Elektromechanikus termosztát 125. ábra Mechanikus hőmérséklet-kijelző 126. ábra Elektromechanikus nyomáskapcsoló 114

115 127.ábra. Aspera, és Danfoss relék, klixonok 128. ábra Olajnyomás nyomáskülönbség kapcsolók 129. ábra Elektromechanikus leolvasztó óra 115

116 130. ábra Általános villamos kapcsolási rajz elektromechanikus szabályozókkal 131. ábra AKO hőmérő 116

117 132. ábra AKO hűtőköri vezérlő 133. ábra Dixell XR 20C termosztát 134. ábra Eliwell ID 974, hűtésvezérlő, 117
