1 Junkers falikazánok Kényelem és megbízhatóság felsőfokon Ceraclass, Ceraclass Acu, Ceraclass Comfort, Ceraclass Acu Comfort, Ceraclass Excellence minden Junkers gázüzemű és szilárdtüzelésű készülékre Érvényes: február 20. után vásárolt készülékekre Életre szóló fűtés

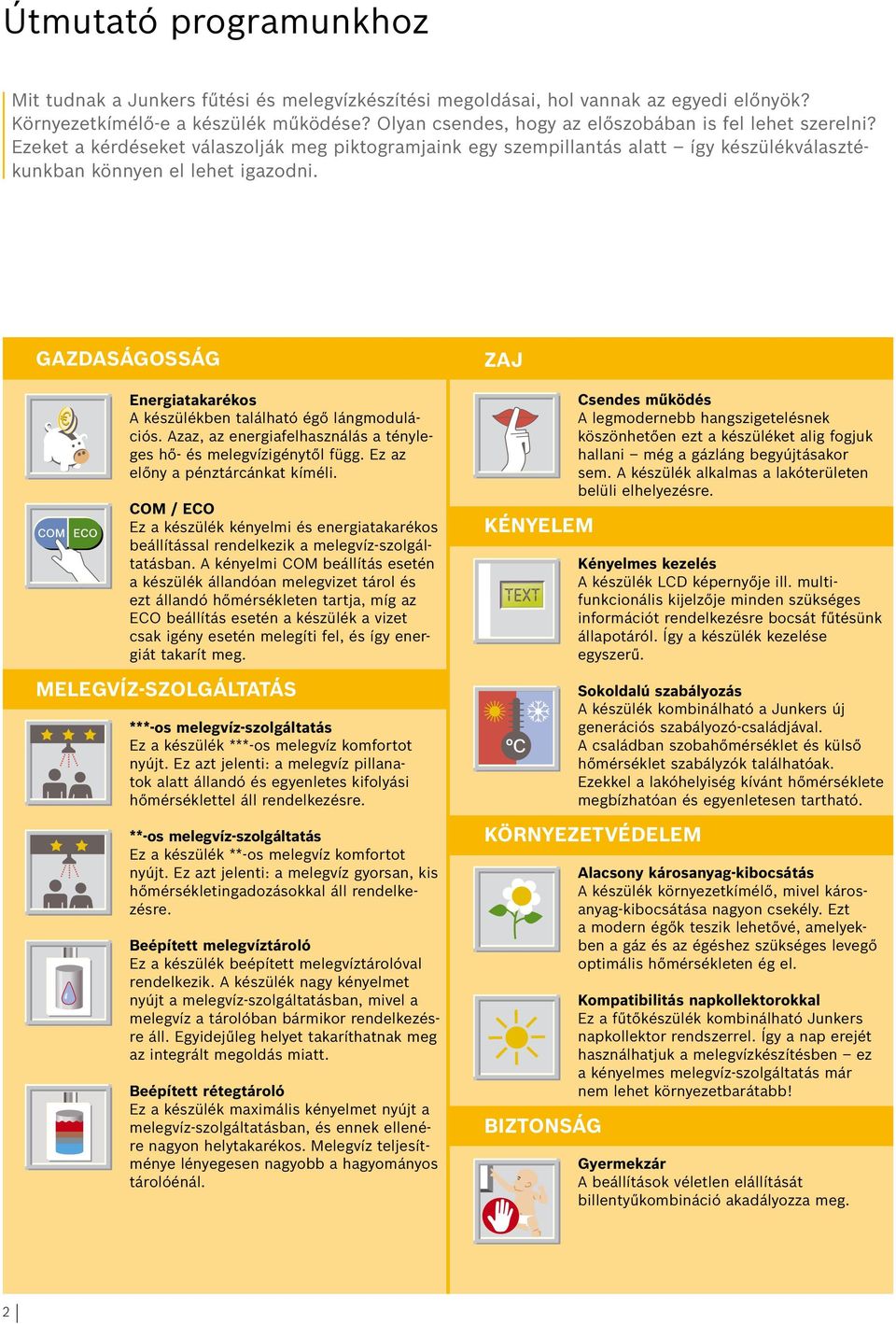

2 Útmutató programunkhoz Mit tudnak a Junkers fűtési és melegvízkészítési megoldásai, hol vannak az egyedi előnyök? Környezetkímélő-e a készülék működése? Olyan csendes, hogy az előszobában is fel lehet szerelni? Ezeket a kérdéseket válaszolják meg piktogramjaink egy szempillantás alatt így készülékválasztékunkban könnyen el lehet igazodni. GAZDASÁGOSSÁG Energiatakarékos A készülékben található égő lángmodulációs. Azaz, az energiafelhasználás a tényleges hő- és melegvízigénytől függ. Ez az előny a pénztárcánkat kíméli. COM / ECO Ez a készülék kényelmi és energiatakarékos beállítással rendelkezik a melegvíz-szolgáltatásban. A kényelmi COM beállítás esetén a készülék állandóan melegvizet tárol és ezt állandó hőmérsékleten tartja, míg az ECO beállítás esetén a készülék a vizet csak igény esetén melegíti fel, és így energiát takarít meg. melegvíz-szolgáltatás ***-os melegvíz-szolgáltatás Ez a készülék ***-os melegvíz komfortot nyújt. Ez azt jelenti: a melegvíz pillanatok alatt állandó és egyenletes kifolyási hőmérséklettel áll rendelkezésre. **-os melegvíz-szolgáltatás Ez a készülék **-os melegvíz komfortot nyújt. Ez azt jelenti: a melegvíz gyorsan, kis hőmérsékletingadozásokkal áll rendelkezésre. Beépített melegvíztároló Ez a készülék beépített melegvíztárolóval rendelkezik. A készülék nagy kényelmet nyújt a melegvíz-szolgáltatásban, mivel a melegvíz a tárolóban bármikor rendelkezésre áll. Egyidejűleg helyet takaríthatnak meg az integrált megoldás miatt. Beépített rétegtároló Ez a készülék maximális kényelmet nyújt a melegvíz-szolgáltatásban, és ennek ellenére nagyon helytakarékos. Melegvíz teljesítménye lényegesen nagyobb a hagyományos tárolóénál. Zaj Kényelem Csendes működés A legmodernebb hangszigetelésnek köszönhetően ezt a készüléket alig fogjuk hallani még a gázláng begyújtásakor sem. A készülék alkalmas a lakóterületen belüli elhelyezésre. Kényelmes kezelés A készülék LCD képernyője ill. multifunkcionális kijelzője minden szükséges információt rendelkezésre bocsát fűtésünk állapotáról. Így a készülék kezelése egyszerű. Sokoldalú szabályozás A készülék kombinálható a Junkers új generációs szabályozó-családjával. A családban szobahőmérséklet és külső hőmérséklet szabályzók találhatóak. Ezekkel a lakóhelyiség kívánt hőmérséklete megbízhatóan és egyenletesen tartható. Környezetvédelem Biztonság Alacsony károsanyag-kibocsátás A készülék környezetkímélő, mivel károsanyag-kibocsátása nagyon csekély. Ezt a modern égők teszik lehetővé, amelyekben a gáz és az égéshez szükséges levegő optimális hőmérsékleten ég el. Kompatibilitás napkollektorokkal Ez a fűtőkészülék kombinálható Junkers napkollektor rendszerrel. Így a nap erejét használhatjuk a melegvízkészítésben ez a kényelmes melegvíz-szolgáltatás már nem lehet környezetbarátabb! Gyermekzár A beállítások véletlen elállítását billentyűkombináció akadályozza meg. 2

3 Ceraclass Fűtés, melegvíz, kényelem Az új falikazánunk remekül teljesíti feladatát: a készülék a fűtést és a melegvíz-előállítást magas hatásfokkal valósítja meg. Ezenkívül a Ceraclass kitűnik kis méreteivel: nagy teljesítménye ellenére a készülék a legkisebb sarokban is elfér. Ám botorság lenne elrejteni egy félreeső sarokban, mivel ez a sokoldalú készülék ugyanannyira elegáns, mint amennyire hatékony! CERACLASS A készülék előnyei: **-os melegvíz komfort Az LCD-kijelző és a jól átlátható kezelőszervek miatt használata gyerekjáték Az új QuickTap rendszerrel a melegvíz azonnal rendelkezésre áll, így a vízfelhasználás gazdaságosabbá válik Elegáns, korszerű kialakítás Kis méretének köszönhetően optimálisan beépíthető kis helyen (700 x 400 x 298 mm), és működés közben alig hallható Kis készülék nagy melegvízkomforttal A Ceraclass ugyanolyan melegvízkomfortot kínál, mint egy nagyobb típus. Amellett, hogy jelentős mennyiségű meleg vizet képes előállítani, a QuickTap rendszernek köszönhetően a víz azonnal rendelkezésre áll. Nem kell többé percekig várni a meleg vízre. Ezzel időt, bosszúságot és nem utolsósorban vizet takaríthatunk meg! Prémium szolgáltatás alapáron - QuickTap Az eddig csak prémium készülékekben található melegvíz parancsra (QuickTap) funkcióban Ön egy rövid csapnyitással jelzi melegvíz-igényét. Ha néhány másodperc múlva újra megnyitja a csapot, a készülék azonnal meleg vizet ad, így a hideg- és langyosvízpazarlás elmarad. Minden egy helyen Számunkra a bevált technológia és az egyszerű kezelés nem ellentmondás inkább izgalmas kihívás. Az eredmény a Ceraclass: egy fali gázkazán, mely egyesíti a magas szintű technológiát és az egyszerű kezelhetőséget, így alkotva tökéletes együttműködést. Ez az összhang az Ön elégedettségét szolgálja. A készülék korszerű LCD-kijelzőjéről minden információt leolvashat egy szempillantás alatt. A Ceraclass még működési kódokat is meg tud jeleníteni arra az esetre, ha probléma alakulna ki a készülékben. Így sokkal alacsonyabb a javítási költség, mert nincs szükség a hibakeresés gyakran hosszadalmas folyamatára. Kicsi és megbízható 700 x 400 x 298 mm a Ceraclass fali kazán optimálisan beépíthető kis helyeken. A készülékünk elfér bármilyen lakásban, könnyen beépíthető egy kész konyhába is, mivel tervezésénél figyelembe vették a szokásos beépítésű konyhák szabványos méreteit. Ezenkívül falikazánunk energiatakarékos, és működés közben alig hallható hogy az Ön elégedettsége teljes legyen. 3

4 Ceraclass Acu Teljes körű szolgáltatás a maximális kényelemért A kompakt, falra szerelhető gázkazán rendelkezik egy melegvíztárolóval, így maximális kényelmet biztosít kisebb helyeken is. A beépített melegvíztartálynak köszönhetően állandó hőmérsékleten tartja a vizet akkor is, ha több csapot használ egyszerre. Nem kell többé félnie, hogy zuhanyozás közben jéghideg meglepetés éri, ha valaki megnyit egy másik csapot. A készülék egy tartozék segítségével cirkulációs hálózathoz csatlakoztatható. CeraClass ACU A készülék előnyei: Kiváló melegvíz-szolgáltatás a beépített melegvíztárolóból Helytakarékosság a kompakt felépítésnek köszönhetően, ideális kisebb lakóterekbe történő felszereléshez Vonzó és modern design, harmonikusan illeszkedik a lakberendezési tárgyakhoz Könnyen működtethető az új kezelőegységnek és az ergonomikus kezelőgombok célszerű elhelyezésének köszönhetően Meleg víz, amikor és amennyit csak akar 18,5 liter percenként a Ceraclass Acu ennyi melegvizet biztosít. Ez a nagyszerű teljesítmény maximális kényelmet garantál. A beépített víztartálynak köszönhetően a meleg víz bármikor másodperceken belül rendelkezésre áll. Ön biztosan számíthat arra, hogy a víz mindig megfelelő hőmérsékletű, még akkor is, ha több csapot megnyit egyszerre. Melegvíz-készítés Egy beépített tárolóval rendelkező kazán esetében a hőmérséklet stabilitása és a gyors felfűtési képesség alapvető. A tartályban és a fő vízkörben található korszerű hőérzékelőrendszer és a Bosch Heatronic innovatív elektronika együtt biztosítja az egyenletes hőmérsékletű vízszolgáltatást több fogyasztási ponton, valamint a gyors felfűtési időt. Készülékváltozatok A Ceraclass Acu beépített 48 literes tárolóval elérhető 24kW-os és 28kW-os, kéményes és zárt égésterű kivitelben. Beépített tároló A tartály szigetelése nagy sűrűségű polisztirén, amely lehetővé teszi, hogy a tartály hővesztesége minimális legyen. Könnyen kezelhető és praktikus Úgy terveztük, hogy egyszerű legyen, amennyire csak lehet. A Ceraclass Acu-t könnyen működtetheti az új kezelőegységnek és az ergonomikus kezelőgombok célszerű elhelyezésének köszönhetően. Folyamatos szabályozás A folyamatos szabályozás gondoskodik róla, hogy a fűtési teljesítmény fokozatmentesen illeszkedjen a pillanatnyi igényekhez. Ez mintegy 5%-kal csökkenti az energiafelhasználást és alacsonyabb károsanyag-kibocsátást eredményez. 4

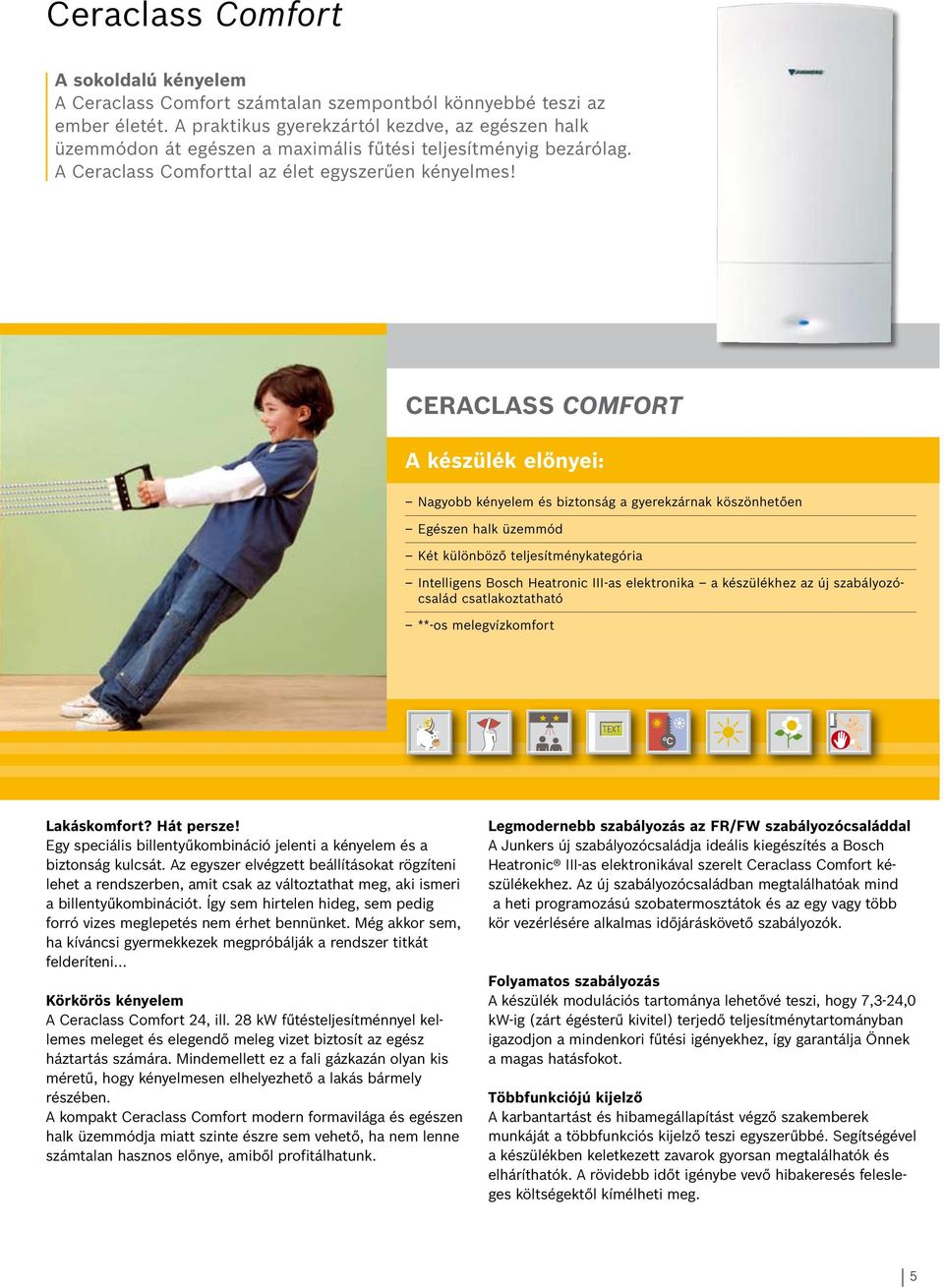

5 Ceraclass Comfort A sokoldalú kényelem A Ceraclass Comfort számtalan szempontból könnyebbé teszi az ember életét. A praktikus gyerekzártól kezdve, az egészen halk üzemmódon át egészen a maximális fűtési teljesítményig bezárólag. A Ceraclass Comforttal az élet egyszerűen kényelmes! Ceraclass Comfort A készülék előnyei: Nagyobb kényelem és biztonság a gyerekzárnak köszönhetően Egészen halk üzemmód Két különböző teljesítménykategória Intelligens Bosch Heatronic III-as elektronika a készülékhez az új szabályozócsalád csatlakoztatható **-os melegvízkomfort Lakáskomfort? Hát persze! Egy speciális billentyűkombináció jelenti a kényelem és a biztonság kulcsát. Az egyszer elvégzett beállításokat rögzíteni lehet a rendszerben, amit csak az változtathat meg, aki ismeri a billentyűkombinációt. Így sem hirtelen hideg, sem pedig forró vizes meglepetés nem érhet bennünket. Még akkor sem, ha kíváncsi gyermekkezek megpróbálják a rendszer titkát felderíteni Körkörös kényelem A Ceraclass Comfort 24, ill. 28 kw fűtésteljesítménnyel kellemes meleget és elegendő meleg vizet biztosít az egész háztartás számára. Mindemellett ez a fali gázkazán olyan kis méretű, hogy kényelmesen elhelyezhető a lakás bármely részében. A kompakt Ceraclass Comfort modern formavilága és egészen halk üzemmódja miatt szinte észre sem vehető, ha nem lenne számtalan hasznos előnye, amiből profitálhatunk. Legmodernebb szabályozás az FR/FW szabályozócsaláddal A Junkers új szabályozócsaládja ideális kiegészítés a Bosch Heatronic III-as elektronikával szerelt Ceraclass Comfort készülékekhez. Az új szabályozócsaládban megtalálhatóak mind a heti programozású szobatermosztátok és az egy vagy több kör vezérlésére alkalmas időjáráskövető szabályozók. Folyamatos szabályozás A készülék modulációs tartománya lehetővé teszi, hogy 7,3-24,0 kw-ig (zárt égésterű kivitel) terjedő teljesítménytartományban igazodjon a mindenkori fűtési igényekhez, így garantálja Önnek a magas hatásfokot. Többfunkciójú kijelző A karbantartást és hibamegállapítást végző szakemberek munkáját a többfunkciós kijelző teszi egyszerűbbé. Segítségével a készülékben keletkezett zavarok gyorsan megtalálhatók és elháríthatók. A rövidebb időt igénybe vevő hibakeresés felesleges költségektől kímélheti meg. 5

6 Ceraclass Acu Comfort ÚJDONSÁG! Beépített melegvíztárolóval A Ceraclass Acu Comfort nevéhez hűen minden megbecsülést kivív és ezt minimális helyen teszi. Ez a kompakt fali gázkazán nem csak a fűtést és a melegvizet biztosítja egy készüléken belül, hanem ezenfelül még elsőrendű kényelmet is ad a melegvíz-szolgáltatásban. Ezt egy 42 liter befogadóképességű rétegtöltésű kompakt tároló teszi lehetővé. A teljes készülék éppen hogy csak 600 mm széles, 880 mm magas és 482 mm mély. Mivel a készülék helytakarékos, így falra sze relés után alatta még sok szabad tér marad, pl. más háztartási eszköz számára. Ceraclass ACU Comfort A készülék előnyei: Folyamatosan rendelkezésre álló melegvíz. A 42 literes, beépített rétegtároló a legmagasabb ***-os melegvíz komfort besorolással rendelkezik Tartós melegvízelvételnél a tároló kiürülése után a készülék átvált átfolyós üzemmódra, így melegvíz hiány nem fordulhat elő Helytakarékos, hiszen a fűtés és a melegvízkészítés egy készülékbe van integrálva Ideálisan alkalmazható lakóhelyiségekben csendes működése és a tetszetős külseje miatt Egyszerűen kezelhető a felhasználóbarát multifunkcionális kijelzővel Több kényelem, kevesebb helyigény Ceraclass Acu Comfort melegvíztárolója egy különösen helyés energiatakarékos megoldással az úgynevezett réteges töltőeljárással tárolja a melegvizet. Ennél a technológiánál a víz egy nagyteljesítményű, önálló hőcserélőben melegszik fel, majd ezt követően a tároló felső részébe kerül, ami a melegvíz rétegződéséhez vezet. Jól rétegezve, sokat nyerve A rétegtöltésű tároló minden részletében meggyőz minket: Pénzt takarít meg, mert a melegvíz-előállítás költsége ezzel a készülékkel alacsony. Helyet takarít meg, mert ma gas ha tásfokkal működik, ezért a melegvíz-teljesítmény összehasonlításban méretre kb. fele akkora, mint egy hagyomá nyos melegvíztároló. Számokban kifejezve: a 42 literes rétegtöltésű tároló kb. olyan kényelmi szintet nyújt a melegvíz-szolgáltatásban, mint egy 90 literes hagyományos tároló. Van melegvíz kiürült tároló esetén is A Ceraclass Acu Comfort egy melegvíz-varázsló. Ha a tároló tartós melegvíz vétel miatt kiürült, a készülék egyszerűen üzemmódot vált az átfolyós kombi üzemmódra. A felhasználó minden esetben örülhet az elegendő melegviznek, mert a Ceraclass Acu Comfort még ekkor is 13,4 liter melegvizet szolgáltat percenként. Nincs esélyük a legionárius betegséget okozó baktériu moknak Hallottak már valamikor a légiós betegségről? Ezt a tüdőbetegséget kis, pálcikaalakú baktériumok okozzák, amelyek a meleg vízben nagyon jól érzik magukat. A Junkers készüléke ez ellen is védekezik: Mivel a baktériumok 70 C feletti hőmérsékleten elpusztulnak, a beépített tároló, ha úgy kívánjuk, gombnyomásra rendszeres időközönként felmelegszik, így a kórokozóknak semmi esélyük sincs. Sokrétű lehetőségek A Ceraclass Acu Comfort kompatibilis a Junkers új szabályzó-generációjával. Számunkra ez a lehetőségek egész sorát jelenti: Pl. kombinálhatjuk a készüléket Junkers napkollektorral, vagy programozhatjuk melegvíz igényeinket. 6 Termékbevezetés: II. félév

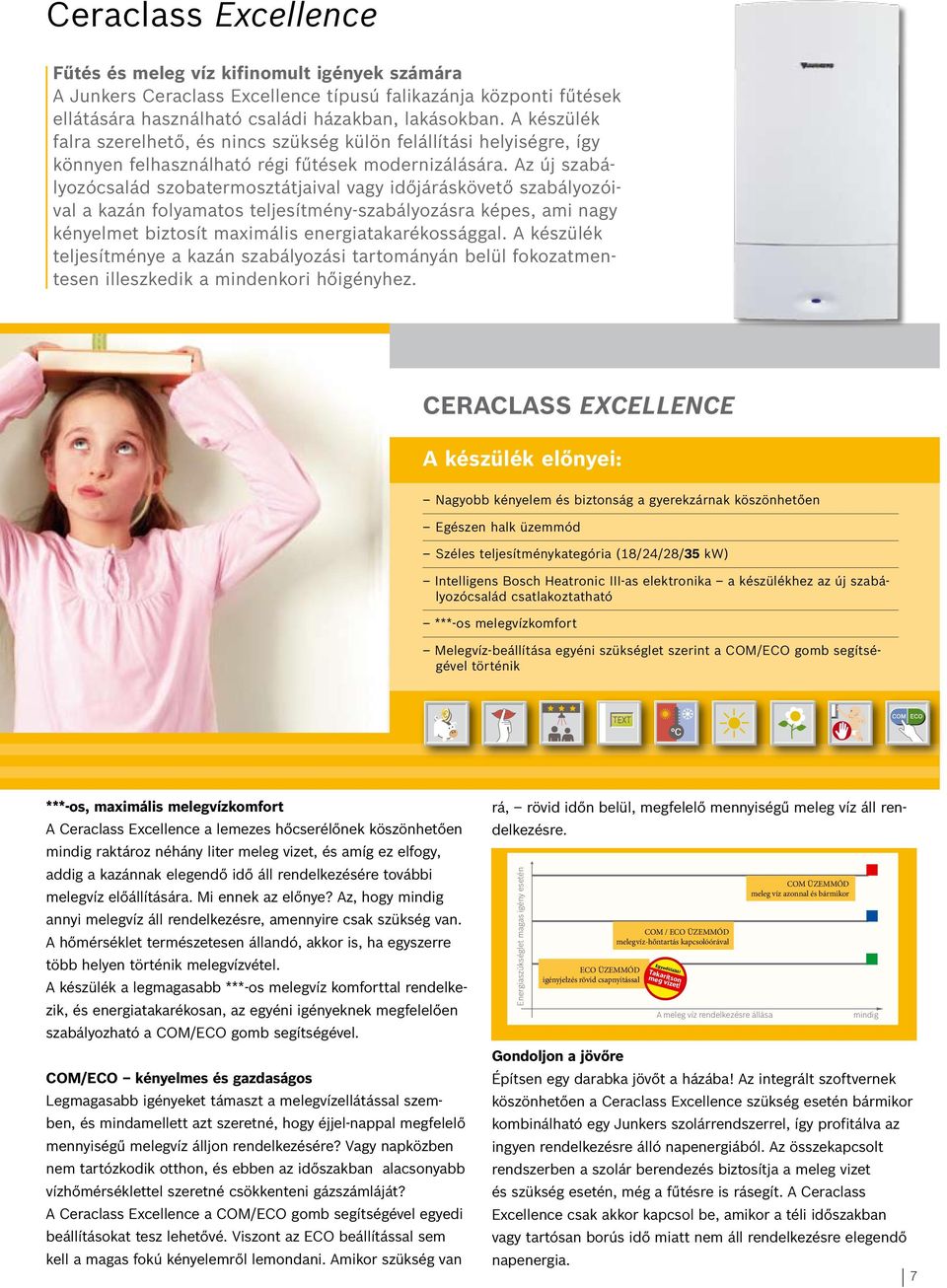

7 Ceraclass Excellence Fűtés és meleg víz kifinomult igények számára A Junkers Ceraclass Excellence típusú falikazánja központi fűtések ellátására használható családi házakban, lakásokban. A készülék falra szerelhető, és nincs szükség külön felállítási helyiségre, így könnyen felhasználható régi fűtések modernizálására. Az új szabályozócsalád szobatermosztátjaival vagy időjáráskövető szabályozóival a kazán folyamatos teljesítmény-szabályozásra képes, ami nagy kényelmet biztosít maximális energiatakarékossággal. A készülék teljesítménye a kazán szabályozási tartományán belül fokozatmentesen illeszkedik a mindenkori hőigényhez. Ceraclass ExCellence A készülék előnyei: Nagyobb kényelem és biztonság a gyerekzárnak köszönhetően Egészen halk üzemmód Széles teljesítménykategória (18/24/28/35 kw) Intelligens Bosch Heatronic III-as elektronika a készülékhez az új szabályozócsalád csatlakoztatható ***-os melegvízkomfort Melegvíz-beállítása egyéni szükséglet szerint a COM/ECO gomb segítségével történik ***-os, maximális melegvízkomfort A Ceraclass Excellence a lemezes hőcserélőnek köszönhetően mindig raktároz néhány liter meleg vizet, és amíg ez elfogy, addig a kazánnak elegendő idő áll rendelkezésére további melegvíz előállítására. Mi ennek az előnye? Az, hogy mindig annyi melegvíz áll rendelkezésre, amennyire csak szükség van. A hőmérséklet természetesen állandó, akkor is, ha egyszerre több helyen történik melegvízvétel. A készülék a legmagasabb ***-os melegvíz komforttal rendelkezik, és energiatakarékosan, az egyéni igényeknek megfelelően szabályozható a COM/ECO gomb segítségével. COM/ECO kényelmes és gazdaságos Legmagasabb igényeket támaszt a melegvízellátással szemben, és mindamellett azt szeretné, hogy éjjel-nappal megfelelő mennyiségű melegvíz álljon rendelkezésére? Vagy napközben nem tartózkodik otthon, és ebben az időszakban alacsonyabb vízhőmérséklettel szeretné csökkenteni gázszámláját? A Ceraclass Excellence a COM/ECO gomb segítségével egyedi beállításokat tesz lehetővé. Viszont az ECO beállítással sem kell a magas fokú kényelemről lemondani. Amikor szükség van rá, rövid időn belül, megfelelő mennyiségű meleg víz áll rendelkezésre. Energiaszükséglet magas igény esetén ECO ÜZEMMÓD igényjelzés rövid csapnyitással COM / ECO ÜZEMMÓD melegvíz-hőntartás kapcsolóórával Egyedülálló! Takarítson meg vizet! A meleg víz rendelkezésre állása KOMBIKÉSZÜLÉKEK COM ÜZEMMÓD meleg víz azonnal és bármikor mindig Gondoljon a jövőre Építsen egy darabka jövőt a házába! Az integrált szoftvernek köszönhetően a Ceraclass Excellence szükség esetén bármikor kombinálható egy Junkers szolárrendszerrel, így profitálva az ingyen rendelkezésre álló napenergiából. Az összekapcsolt rendszerben a szolár berendezés biztosítja a meleg vizet és szükség esetén, még a fűtésre is rásegít. A Ceraclass Excellence csak akkor kapcsol be, amikor a téli időszakban vagy tartósan borús idő miatt nem áll rendelkezésre elegendő napenergia. 7

8 Kiválasztási segédlet Ceraclass > 3. oldal Ceraclass Acu 4. oldal Füstgázelvezetés Kéményes Zárt égésterű Kéményes Zárt égésterű Fűtési teljesítmény 12, 18, 24 24, 28 Kombi készülék, átfolyó rendszerű melegvíz készítéssel Fűtő készülék beépített melegvíztárolóval Fűtő készülék, indirekt melegvíztárolóval összekapcsolható Kétpont-szabályzás Folyamatos szabályzás Melegvízkomfort Fokozatmentes teljesítmény-szabályozás + + Gyors, stabil rendelkezésre állás Gázmegtakarítás ** *** Méretek (mm) Magasság Szélesség Mélység **,***: Melegvízkomfort az EN13203-nak megfelelően

9 Ceraclass Comfort > 5. oldal CERACLASS Acu COMFORT > 6. oldal Ceraclass Excellence 7. oldal Kéményes Zárt égésterű Kéményes Zárt égésterű Kéményes Zárt égésterű 24, 28 24, 28, 35 18, 24, 28, 35 ** *** *** (24 kw), 440 (28 kw) (18, 24 kw), 440 (28 kw), 480 (35 kw) 370 9

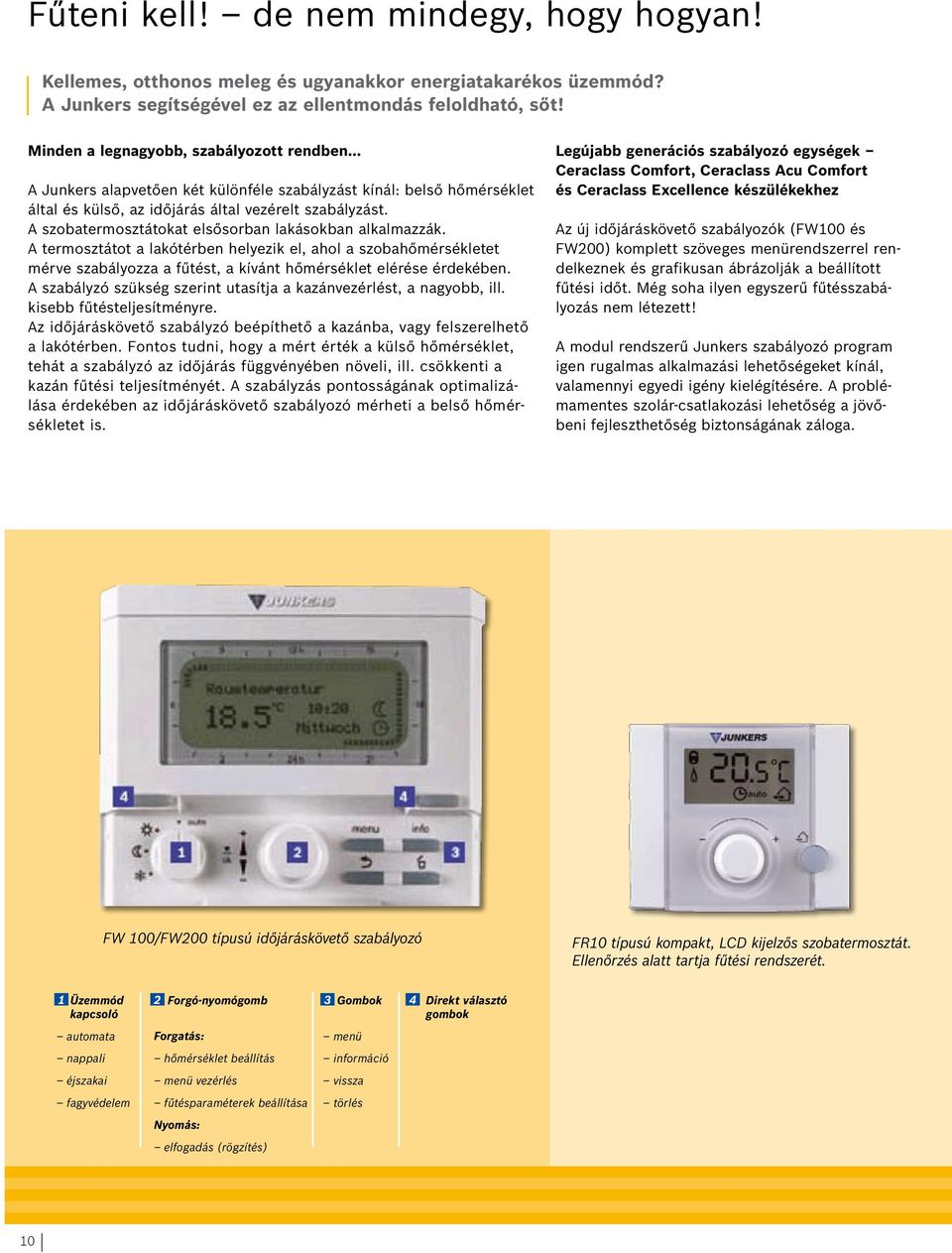

10 Fűteni kell! de nem mindegy, hogy hogyan! Kellemes, otthonos meleg és ugyanakkor energiatakarékos üzemmód? A Junkers segítségével ez az ellentmondás feloldható, sőt! Minden a legnagyobb, szabályozott rendben A Junkers alapvetően két különféle szabályzást kínál: belső hőmérséklet által és külső, az időjárás által vezérelt szabályzást. A szobatermosztátokat elsősorban lakásokban alkalmazzák. A termosztátot a lakótérben helyezik el, ahol a szobahőmérsékletet mérve szabályozza a fűtést, a kívánt hőmérséklet elérése érdekében. A szabályzó szükség szerint utasítja a kazánvezérlést, a nagyobb, ill. kisebb fűtésteljesítményre. Az időjáráskövető szabályzó beépíthető a kazánba, vagy felszerelhető a lakótérben. Fontos tudni, hogy a mért érték a külső hőmérséklet, tehát a szabályzó az időjárás függvényében növeli, ill. csökkenti a kazán fűtési teljesítményét. A szabályzás pontosságának optimalizálása érdekében az időjáráskövető szabályozó mérheti a belső hőmérsékletet is. Legújabb generációs szabályozó egységek Ceraclass Comfort, Ceraclass Acu Comfort és Ceraclass Excellence készülékekhez Az új időjáráskövető szabályozók (FW100 és FW200) komplett szöveges menürendszerrel rendelkeznek és grafikusan ábrázolják a beállított fűtési időt. Még soha ilyen egyszerű fűtésszabályozás nem létezett! A modul rendszerű Junkers szabályozó program igen rugalmas alkalmazási lehetőségeket kínál, valamennyi egyedi igény kielégítésére. A problémamentes szolár-csatlakozási lehetőség a jövőbeni fejleszthetőség biztonságának záloga. FW 100/FW200 típusú időjáráskövető szabályozó FR10 típusú kompakt, LCD kijelzős szobatermosztát. Ellenőrzés alatt tartja fűtési rendszerét Üzemmód 2. 2 Forgó-nyomógomb 3. 3 Gombok 4. 4 Direkt választó kapcsoló gombok automata Forgatás: menü nappali hőmérséklet beállítás információ éjszakai menü vezérlés vissza fagyvédelem fűtésparaméterek beállítása törlés Nyomás: elfogadás (rögzítés) 10

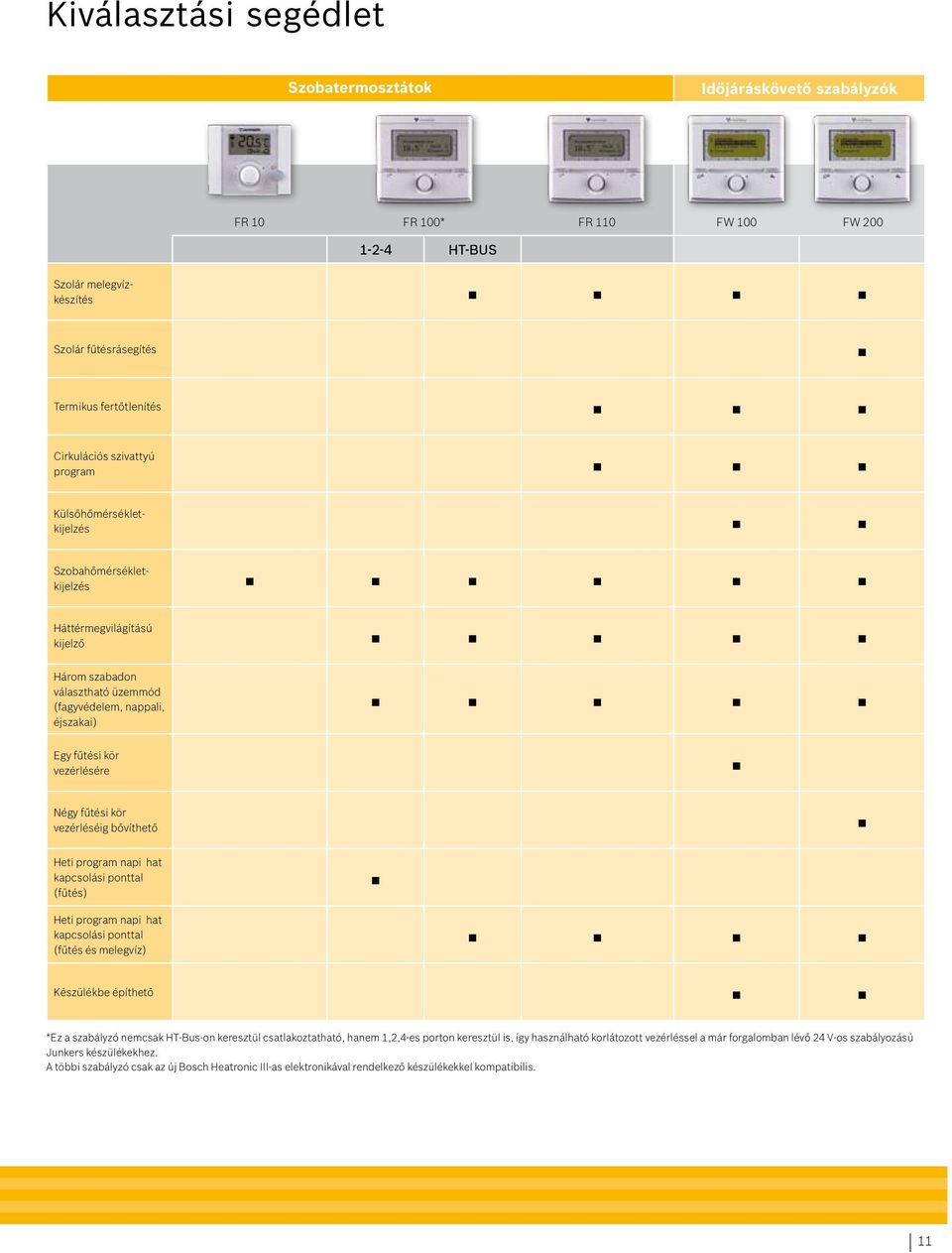

11 Kiválasztási segédlet Szobatermosztátok Időjáráskövető szabályzók FR 10 FR 100* FR 110 FW 100 FW HT-BUS Szolár fűtésrásegítés Termikus fertőtlenítés Cirkulációs szivattyú program Szolár melegvízkészítés Külsőhőmérsékletkijelzés Szobahőmérsékletkijelzés Háttérmegvilágítású kijelző Három szabadon választható üzemmód (fagyvédelem, nappali, éjszakai) Egy fűtési kör vezérlésére Négy fűtési kör vezérléséig bővíthető Heti program napi hat kapcsolási ponttal (fűtés) Heti program napi hat kapcsolási ponttal (fűtés és melegvíz) Készülékbe építhető *Ez a szabályzó nemcsak HT-Bus-on keresztül csatlakoztatható, hanem 1,2,4-es porton keresztül is, így használható korlátozott vezérléssel a már forgalomban lévő 24 V-os szabályozású Junkers készülékekhez. A többi szabályzó csak az új Bosch Heatronic III-as elektronikával rendelkező készülékekkel kompatibilis. 11

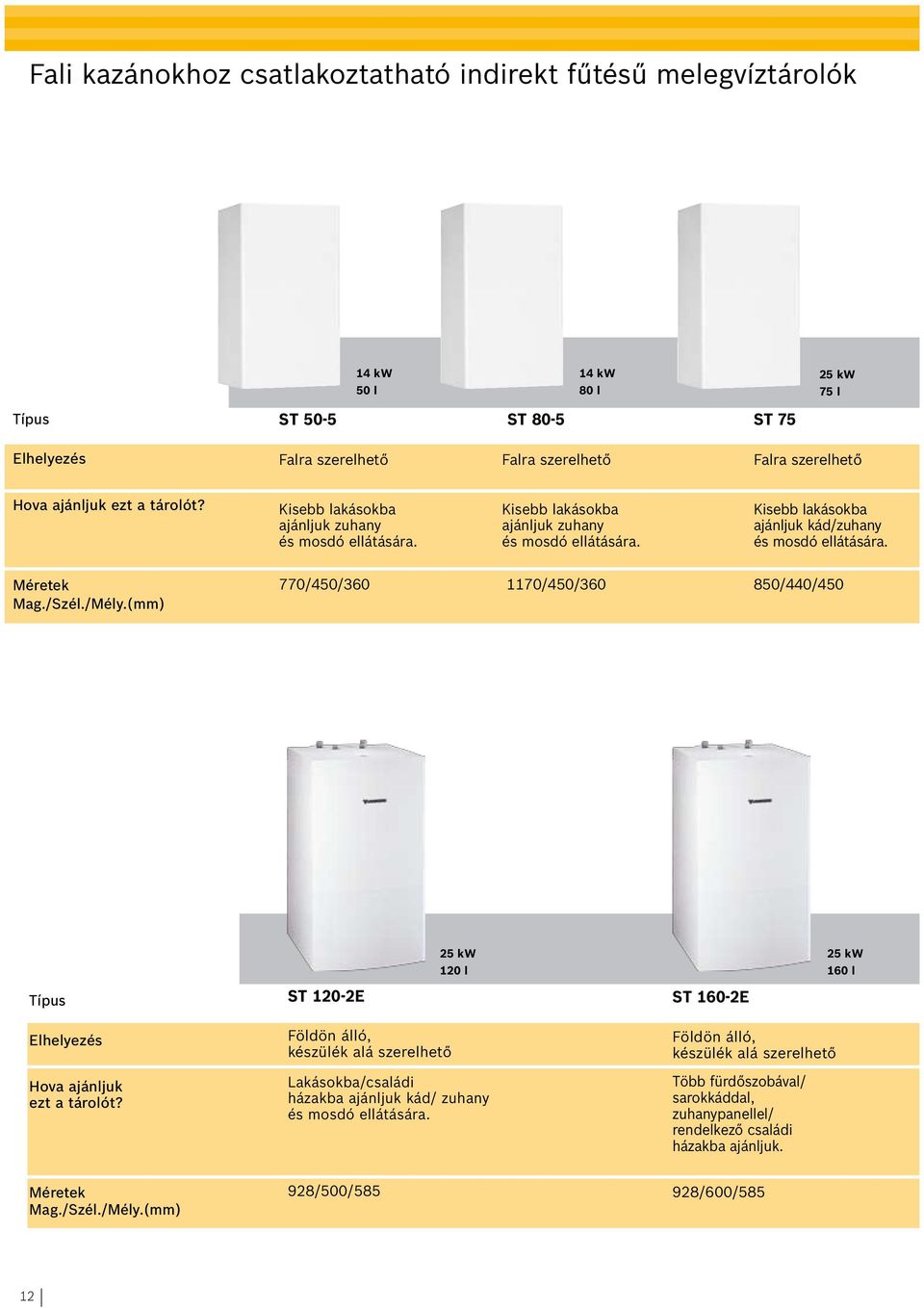

12 Fali kazánokhoz csatlakoztatható indirekt fűtésű melegvíztárolók 14 kw 50 l 14 kw 80 l 25 kw 75 l Típus ST 50-5 ST 80-5 ST 75 Elhelyezés Falra szerelhető Falra szerelhető Falra szerelhető Hova ajánljuk ezt a tárolót? Kisebb lakásokba ajánljuk zuhany és mosdó ellátására. Kisebb lakásokba ajánljuk zuhany és mosdó ellátására. Kisebb lakásokba ajánljuk kád/zuhany és mosdó ellátására. Méretek Mag./Szél./Mély.(mm) 770/450/ /450/ /440/ kw 120 l 25 kw 160 l Típus ST 120-2E ST 160-2E Elhelyezés Hova ajánljuk ezt a tárolót? Földön álló, készülék alá szerelhető Lakásokba/családi házakba ajánljuk kád/ zuhany és mosdó ellátására. Földön álló, készülék alá szerelhető Több fürdőszobával/ sarokkáddal, zuhanypanellel/ rendelkező családi házakba ajánljuk. Méretek Mag./Szél./Mély.(mm) 928/500/ /600/585 12

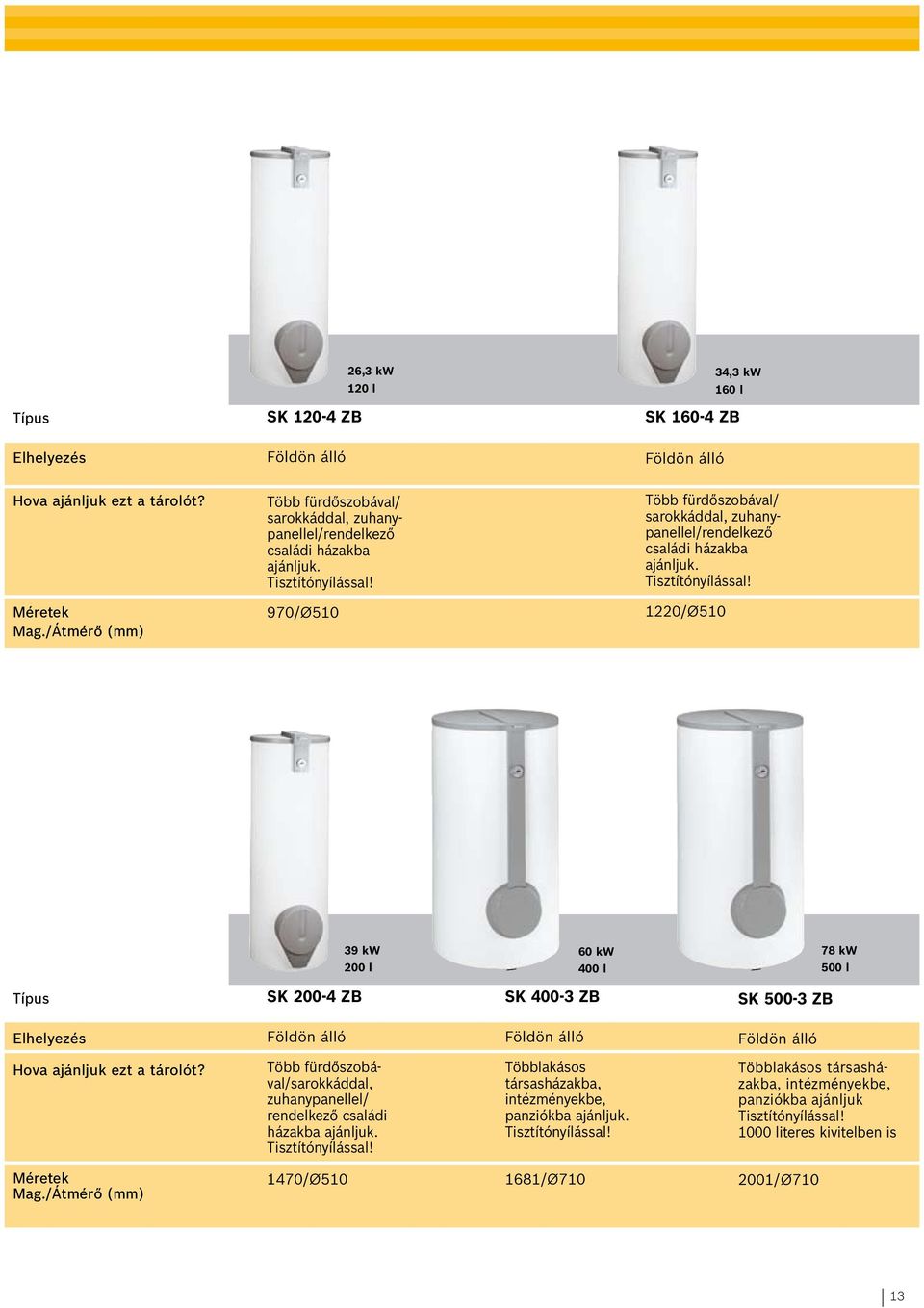

13 Típus SK ZB 26,3 kw 120 l 34,3 kw 160 l SK ZB Elhelyezés Földön álló Földön álló Hova ajánljuk ezt a tárolót? Méretek Mag./Átmérő (mm) Több fürdőszobával/ sarokkáddal, zuhanypanellel/rendelkező családi házakba ajánljuk. Tisztítónyílással! 970/Ø510 Több fürdőszobával/ sarokkáddal, zuhanypanellel/rendelkező családi házakba ajánljuk. Tisztítónyílással! 1220/Ø kw 200 l 60 kw 400 l 78 kw 500 l Típus SK ZB SK ZB SK ZB Elhelyezés Földön álló Földön álló Földön álló Hova ajánljuk ezt a tárolót? Több fürdőszobával/sarokkáddal, zuhanypanellel/ rendelkező családi házakba ajánljuk. Tisztítónyílással! Többlakásos társasházakba, intézményekbe, panziókba ajánljuk. Tisztítónyílással! Többlakásos társasházakba, intézményekbe, panziókba ajánljuk Tisztítónyílással! 1000 literes kivitelben is Méretek Mag./Átmérő (mm) 1470/Ø /Ø /Ø710 13

14 Élvezze az (energiatakarékos) napot! Fűtés és meleg víz a nap segítségével ennél takarékosabb és környezetkímélőbb megoldás nincs! Egy szolár berendezéssel a meleg víz szükséglet 70%-a, nyáron akár 100%-a is előállítható. Megújuló energiák: megbízható és kimeríthetetlen energiaforrások A megújuló energiák olyan tartós energiaforrások, amelyek emberi léptékkel mérve kimeríthetetlenek. Például a nap energiája előreláthatólag még további ötmilliárd évig áll rendelkezésünkre. A megújuló energiaforrások tehát valós lehetőséget nyújtanak a jövőt illetően, és ezt a Junkers segítségével könynyedén kihasználhatjuk. Független és jövőbiztos Fűtés és melegvíz drága energiaszámlák nélkül? Erre csak a napenergia képes! A hagyományos energiahordozókkal ellentétben a napenergiával előállított hőtermelés költsége évről évre kedvezőbben alakul. Köztudott tény, hogy a fosszilisenergiaforrás-készleteink belátható időn belül, előbb-utóbb kimerülnek. Ezért az új utakon járó, tartós energiatermelésre egyre nagyobb igény mutatkozik. A szolárenergia jövője biztos, és nagyrészt független az egyre növekvő energiaáraktól. Megbízható együttműködés Egy napkollektor leegyszerűsítve úgy működik, mint egy napra kitett locsolótömlő. A napsugarak felmelegítik a kollektorban lévő hőhordozó folyadékot. A felmelegedett folyadékot egy keringtető szivattyú továbbítja a tárolótartályba. A tárolótartályban lévő hőcserélőben a hőhordozó folyadék átadja a hőt a víznek. A lehűlt hőhordozó folyadékot a szivattyú viszszairányítja a kollektorba, ahol újabb hőmennyiséget vesz fel. Rossz idő esetén, amikor nem áll rendelkezésre elegendő napenergia, az Ön Junkers gázkazánja ráfűt és felmelegíti a vizet. Ezáltal a rendszer folyamatos, időjárástól független melegvízellátást biztosít. Napvadászat az új síkkollektoraink segítségével Nem elegendő a napfényt csupán élvezni, hatékonyan be kell fogni, és intelligens technológiával hasznosítani! Ez igen egyszerűen megoldható az új síkkollektorainkkal. Nagyteljesítményű napcsapdáink a napenergiát különösen nagy hatékonysággal alakítják át fűtési energiává és meleg vízzé. Az új Bázis, Comfort és Top család (FKB, FKC és FKT) napkollektorai a legmagasabb igényeket is kielégítik. Comfort kollektor Külső méretek (mm) H=2070 Sz=1145 M=90 Felhasználási terület Beépítési mód Melegvíz-előállítás Vízszintes, függőleges Bruttó kollektorfelület (m 2 ) 2,37 Abszorbciós képesség (%) 95±2 Emissziós képesség (%) 12±2 Súly (kg) (függőleges) 41 (vízszintes) 42 Top kollektor Külső méretek (mm) H=2070 Sz=1145 M=90 Felhasználási terület Beépítési mód Melegvíz-előállítás és fűtésrásegítés Vízszintes, függőleges Bruttó kollektorfelület (m 2 ) 2,37 Abszorbciós képesség (%) 95±2 Emissziós képesség (%) 5±2 Súly (kg) (függőleges) 44 (vízszintes) 45 Előnyei: Rézcsöves, hárfa alakban vezetett abszorber, kiváló szelektív fekete krómbevonat Hosszú élettartamot, csekély súlyt és stabilitást biztosító üvegszálerősítéses keretprofil Függőleges és vízszintes szerelésre Alkalmas tetőre, tetőbe, síktetőre és homlokzati szerelésre Előnyei: Réz, kettős kígyóvonalban vezetett abszorber, kiváló szelektív PVD-bevonat Hosszú élettartamot, csekély súlyt és stabilitást biztosító üvegszálerősítéses keretprofil Függőleges és vízszintes szerelésre Alkalmas tetőre, tetőbe, síktetőre és homlokzati szerelésre 14

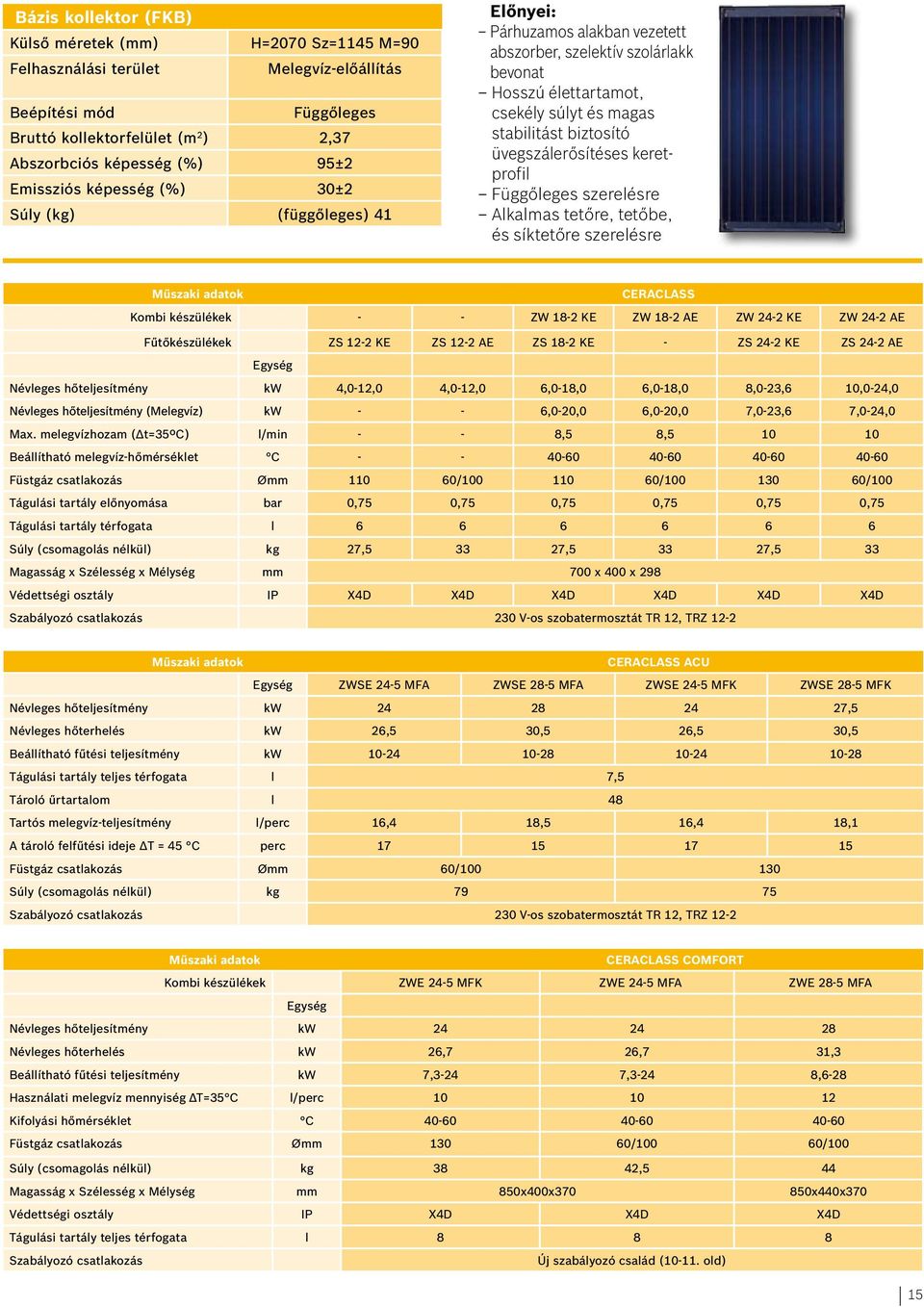

15 Bázis kollektor (FKB) Külső méretek (mm) H=2070 Sz=1145 M=90 Felhasználási terület Melegvíz-előállítás Beépítési mód Függőleges Bruttó kollektorfelület (m 2 ) 2,37 Abszorbciós képesség (%) 95±2 Emissziós képesség (%) 30±2 Súly (kg) (függőleges) 41 Előnyei: Párhuzamos alakban vezetett abszorber, szelektív szolárlakk bevonat Hosszú élettartamot, cse kély súlyt és magas sta bilitást biztosító üvegszálerősítéses keretprofil Függőleges szerelésre Alkalmas tetőre, tetőbe, és síktetőre szerelésre Műszaki adatok CERACLASS Kombi készülékek - - ZW 18-2 KE ZW 18-2 AE ZW 24-2 KE ZW 24-2 AE Fűtőkészülékek ZS 12-2 KE ZS 12-2 AE ZS 18-2 KE - ZS 24-2 KE ZS 24-2 AE Egység Névleges hőteljesítmény kw 4,0-12,0 4,0-12,0 6,0-18,0 6,0-18,0 8,0-23,6 10,0-24,0 Névleges hőteljesítmény (Melegvíz) kw - - 6,0-20,0 6,0-20,0 7,0-23,6 7,0-24,0 Max. melegvízhozam (Δt=35ºC) l/min - - 8,5 8, Beállítható melegvíz-hőmérséklet C Füstgáz csatlakozás Ømm / / /100 Tágulási tartály előnyomása bar 0,75 0,75 0,75 0,75 0,75 0,75 Tágulási tartály térfogata l Súly (csomagolás nélkül) kg 27, , ,5 33 Magasság x Szélesség x Mélység mm 700 x 400 x 298 Védettségi osztály IP X4D X4D X4D X4D X4D X4D Szabályozó csatlakozás 230 V-os szobatermosztát TR 12, TRZ 12-2 Műszaki adatok CERACLASS ACU Egység ZWSE 24-5 MFA ZWSE 28-5 MFA ZWSE 24-5 MFK ZWSE 28-5 MFK Névleges hőteljesítmény kw ,5 Névleges hőterhelés kw 26,5 30,5 26,5 30,5 Beállítható fűtési teljesítmény kw Tágulási tartály teljes térfogata l 7,5 Tároló űrtartalom l 48 Tartós melegvíz-teljesítmény l/perc 16,4 18,5 16,4 18,1 A tároló felfűtési ideje ΔT = 45 C perc Füstgáz csatlakozás Ømm 60/ Súly (csomagolás nélkül) kg Szabályozó csatlakozás 230 V-os szobatermosztát TR 12, TRZ 12-2 Műszaki adatok Ceraclass Comfort Kombi készülékek ZWE 24-5 MFK ZWE 24-5 MFA ZWE 28-5 MFA Egység Névleges hőteljesítmény kw Névleges hőterhelés kw 26,7 26,7 31,3 Beállítható fűtési teljesítmény kw 7,3-24 7,3-24 8,6-28 Használati melegvíz mennyiség T=35 C l/perc Kifolyási hőmérséklet C Füstgáz csatlakozás Ømm /100 60/100 Súly (csomagolás nélkül) kg 38 42,5 44 Magasság x Szélesség x Mélység mm 850x400x x440x370 Védettségi osztály IP X4D X4D X4D Tágulási tartály teljes térfogata l Szabályozó csatlakozás Új szabályozó család ( old) 15

16 Műszaki adatok CERACLASS ACU COMFORT Egység ZWSE 24-6 MFK ZWSE 24-6 MFA ZWSE 28-6 MFK ZWSE 28-6 MFA ZWSE 35-6 MFA Névleges hőteljesítmény kw , ,4 Beállítható fűtési teljesítmény kw 7,3-24 7,3-24 8,6-27,1 8, ,6-34,4 Tartós melegvíz teljesítmény T= 30 C (használati időtartam max. 10 perc) l/perc 18,5 18, Tároló űrtartalom l 42 Felfűtési idő T= 50 C perc 9 Füstgáz csatlakozás Ømm / /100 60/100 Súly (csomagolás nélkül) kg 65 Magasság x Szélesség x Mélység mm 880 x 600 x 482 Védettségi osztály IP X4D Szabályozó csatlakozás Új szabályozó család ( old) Műszaki adatok Ceraclass Excellence Fűtőkészülékek ZSC 24-3 MFK ZSC 24-3 MFA ZSC 28-3 MFK ZSC 28-3 MFA ZSC 35-3 MFA Kombi készülékek ZWC 18-3 MFK ZWC 24-3 MFK ZWC 24-3 MFA ZWC 28-3 MFK ZWC 28-3 MFA ZWC 35-3 MFA Egység Névleges fűtési teljesítmény kw ,9 Használati melegvíz teljesítmény kw 5,5-18 7,3-24 7,3-24 8,6-28 8, ,6-34,9 Beállítható fűtési teljesítmény kw 5,5-18 7,3-24 7,3-24 8,6-28 8, Használati melegvíz-mennyiség T=35 C l/perc Kifolyási hőmérséklet C Füstgáz csatlakozás Ømm / /100 60/100 Súly (csomagolás nélkül) kg 38,5 38,5 41, Magasság x Szélesség x Mélység mm 850x400x x440x x480x370 Védettségi osztály IP X4D X4D X4D X4D X4D X4D Tágulási tartály teljes térfogata l Szabályozó csatlakozás Új szabályozócsalád ( old) ZS: fűtő kivitel, ZW: kombi kivitel, ZWSE: beépített tárolós készülék, MF: multifunkcionális kijelző, K: kéményes kivitel, A: zárt égésterű kivitel Az Ön Junkers forgalmazója: Robert Bosch Kft. Termotechnika Üzletág 1103 Budapest, Gyömrői út 120. Tel.: (06-1) Fax: (06-1) További információ: Szervizvonal (beüzemelés, karbantartás, szerviz): JUNKERS ( )
