1 Kondenzációs készülékek CerapurSmart, CerapurComfort, CerapurAcu, CerasmartModul, CerapurMaxx Gáztakarékos csúcstechnológia terméket kizárólag a legjobb kereskedőknél talál Életre szóló fűtés

2 Junkers kondenzációs technológia A Junkers kondenzációs fűtőkészülékei a gázból kihozzák a maximumot hő és komfortérzet tekintetében is. A hagyományos fűtőkészülékektől eltérően a kondenzációs technika felhasználja az égéstermékként keletkező gázok által tartalmazott kondenzációs hőt is. Hogy mi teszi a Junkers kondenzációs fűtőkészülékeit olyan különlegessé? A melegvíz használatához milyen kapcsolódó komfortérzést kínálnak az egyes megoldások? És miért olyan különleges a Junkers kondenzációs technológia, amikor a környezetilletve klímavédelemről van szó? Ilyen kérdéseket válaszolnak meg piktogramjaink. Gazdaságosság Környezetvédelem Zaj Energiatakarékos A fűtésrendszerhez tartozó keringtető szivaty - tyú a háztartásban a legnagyobb áramfogyasztók közé tartozik. A készülékbe integrált speciális szivattyú energiatakarékos: magától fel ismeri, milyen mennyiségű melegvíz szükséges, és a szivattyú teljesítményét ehhez igazítja. Hatékony A speciális Junkers kondenzációs technológia a gáz által fejlesztett hőhöz hasz no sít ja még az égés végtermékeként kelet ke ző gá zok által tartalmazott hőt is. Az eredmény: akár 109%-os éves hatásfok, ami a tüzelőanyagokból maximálisan kinyerhető hőt jelenti. Csendes működés A legmodernebb hangszigetelésnek kö szönhetően ezt a készüléket alig fogjuk hallani még a gázláng begyújtásakor sem. Kényelem Alacsony károsanyag-kibocsátás A készülék környezetkímélő, mivel kis mennyiségű nitrogén-dioxidot és széndioxidot bocsát ki. Ezt a modern égők teszik lehetővé, amelyekben a gáz és az égéshez szükséges levegő optimális hőmérsékleten ég el. Kompatibilitás napkollektorokkal A fűtőkészülék kombinálható Junkers nap kollektor rendszerrel. Így a nap erejét használhatjuk a melegvízkészítésben és akár plusz 15 % energiát takaríthatunk meg. Kényelmes kezelés A készülék LCD képernyője illetve multifunkcioná lis kijelzője olyan információkat szolgáltat mint például a hőmérséklet beállítás így a fontos paramétereket Ön állandóan szemmel tarthatja. Melegvízkomfort Halk működés A készülék rendkívül halk még maximális teljesítményen működve is szinte hangtalan. ***-os melegvíz-szolgáltatás Ez a készülék ***-os melegvíz komfortot nyújt. Ez azt jelenti: a melegvíz pillanatok alatt állandó és egyenletes kifolyási hőmérséklettel áll rendelkezésre. Beépített rétegtároló Ez a készülék maximális kényelmet nyújt a melegvíz-szolgáltatásban, ennek ellenére nagyon helytakarékos. Melegvíz teljesítménye lényegesen nagyobb a hagyományos tárolóénál. Biztonság Gyermekzár A készülék többféle biztonsági funkcióval is rendelkezik: a billentyűzár használatával megakadályozhatja a hőmérséklet véletlenül történő elállítását, így a melegvíz hő - mérséklete csak egy bizonyos kód megadását követően módosítható. Figyelmeztető hang A készülék figyelmeztető hang kiadására képes. A hangjelzés azonnal jelzi a működésben keletkező hibát még mielőtt Ön a probléma felmerülését észrevenné. 2

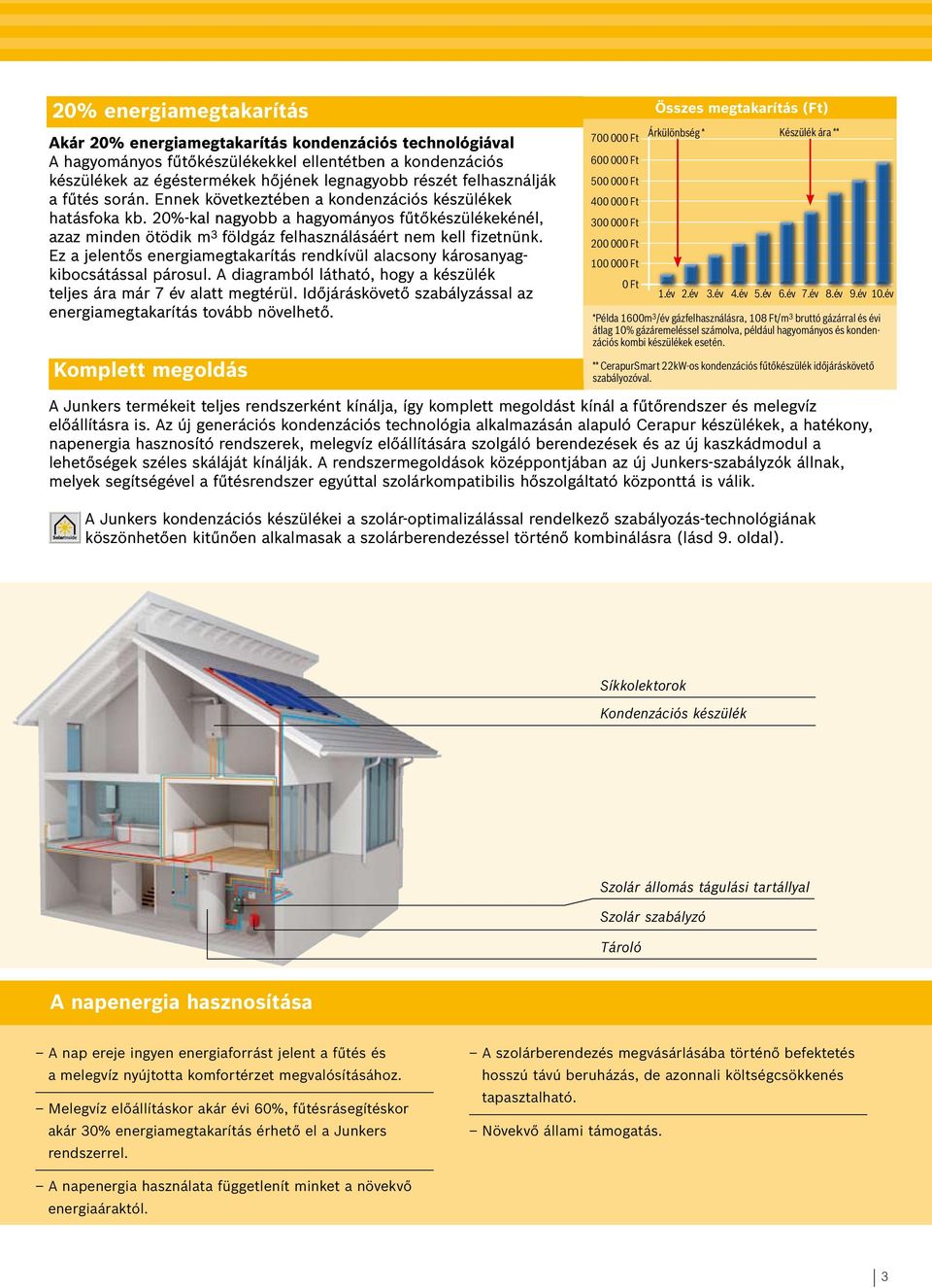

3 20% energiamegtakarítás Akár 20% energiamegtakarítás kondenzációs technológiával A hagyományos fűtőkészülékekkel ellentétben a kondenzációs készülékek az égéstermékek hőjének leg nagyobb részét felhasználják a fűtés során. Ennek következtében a kondenzációs készülékek hatásfoka kb. 20%-kal nagyobb a hagyományos fűtőkészülékekénél, azaz minden ötödik m 3 földgáz felhasználásáért nem kell fizetnünk. Ez a jelentős energiamegtakarítás rendkívül alacsony károsanyagkibocsátással párosul. A diagramból látható, hogy a készülék teljes ára már 7 év alatt megtérül. Időjáráskövető szabályzással az energiamegtakarítás tovább növelhető. Komplett megoldás Ft Ft Ft Ft Ft Ft Ft 0 Ft Összes megtakarítás (Ft) Árkülönbség * Készülék ára ** 1.év 2.év 3.év 4.év 5.év 6.év 7.év 8.év 9.év 10.év *Példa 1600m 3 /év gázfelhasználásra, 108 Ft/m 3 bruttó gázárral és évi átlag 10% gázáremeléssel számolva, például hagyományos és kondenzációs kombi készülékek esetén. ** CerapurSmart 22kW-os kondenzációs fűtőkészülék időjáráskövető szabályozóval. A Junkers termékeit teljes rendszerként kínálja, így komplett megoldást kínál a fűtőrendszer és melegvíz előállításra is. Az új generációs kondenzációs tech nológia alkalmazásán alapuló Cerapur ké szü lékek, a ha tékony, napenergia hasz nosító rendszerek, melegvíz előállítására szolgáló berendezések és az új kasz kádmodul a lehetőségek széles skáláját kínálják. A rendszermegoldások középpontjában az új Junkers-szabályzók állnak, melyek se gít ségével a fűtés rendszer egyúttal szolárkompatibilis hőszolgálta tó központtá is válik. A Junkers kondenzációs készülékei a szolár-optimalizálással rendelkező sza bályozás-technológiának köszönhetően kitűnően alkalmasak a szolár be ren dezéssel történő kombinálásra (lásd 9. oldal). Síkkolektorok Kondenzációs készülék Szolár állomás tágulási tartállyal Szolár szabályzó Tároló A napenergia hasznosítása A nap ereje ingyen energiaforrást jelent a fűtés és a melegvíz nyújtotta komfortérzet megvalósításához. Melegvíz előállításkor akár évi 60%, fűtésrásegítéskor akár 30% energiamegtakarítás érhető el a Junkers rendszerrel. A szolárberendezés megvásárlásába történő befektetés hosszú távú beruházás, de azonnali költségcsökkenés tapasztalható. Növekvő állami támogatás. A napenergia használata függetlenít minket a növekvő energiaáraktól. 3

4 CerapurSmart Hagyományos fűtési rendszerek felújításánál a CerapurSmart jó választás, hiszen a régi, túlméretezett rendszereken még radiátoros fűtésnél is gazdaságosan üzemeltethető. Megfelelő szabályzóval akár radiátoros és padlófűtéses rendszereken is alkalmazható, de padlófűtésre közvetlenül is köthető. CerapurSmart A készülék előnyei: *** -os melegvíz komfort A fűtő változathoz használati melegvíztároló is csatlakoztatható A kombi készülék melegvízmennyisége 12 l/perc Működés közben alig hallható Kezelőbarát multifunkcionális kijelző Szolárkompatibilitás az új szabályzóprogramnak köszönhetően Teljes körű megoldás A CerapurSmart mindazt kínálja, ami egy modern kondenzációs ké szüléktől elvárható, és még egy kicsit többet is: akár 109%-os éves hatásfokkal segít az energiamegtakarításban anélkül, hogy a meleg nyújtotta komfortérzet csökkenne. A CerapurSmart egészen egyszerűen kombinálható a Junkers-szolárrendszerrel, kihasználható a nap ingyenes energiája, és az energiaszámla még tovább csökkenthető. Kicsi és megbízható 400 x 850 x 370 mm a CerapurSmart kondenzációs készülék halk működésű és optimálisan elhelyezhető kis helyeken is. Biztonságos A CerapurSmart-tal biztonságban érezheti magát. Egy speciális billentyűkombinációval valamennyi beállítás rögzíthető, így ha gyermekei fel szeretnék fedezni a készüléket és elkezdenék nyomogatni a gombokat, akkor is nyugodt maradhat. Senkinek sem kell emiatt majd hideg vízzel zuhanyoznia, vagy kézmosás közben leforráznia magát, mert az elvégzett alapbeállítások a billentyűzár miatt nem változnak. Ha egyszer az elvárásokkal ellentétben mégis probléma adódna, a készülék erre figyelmeztető hanggal hívja fel a figyelmet. 4

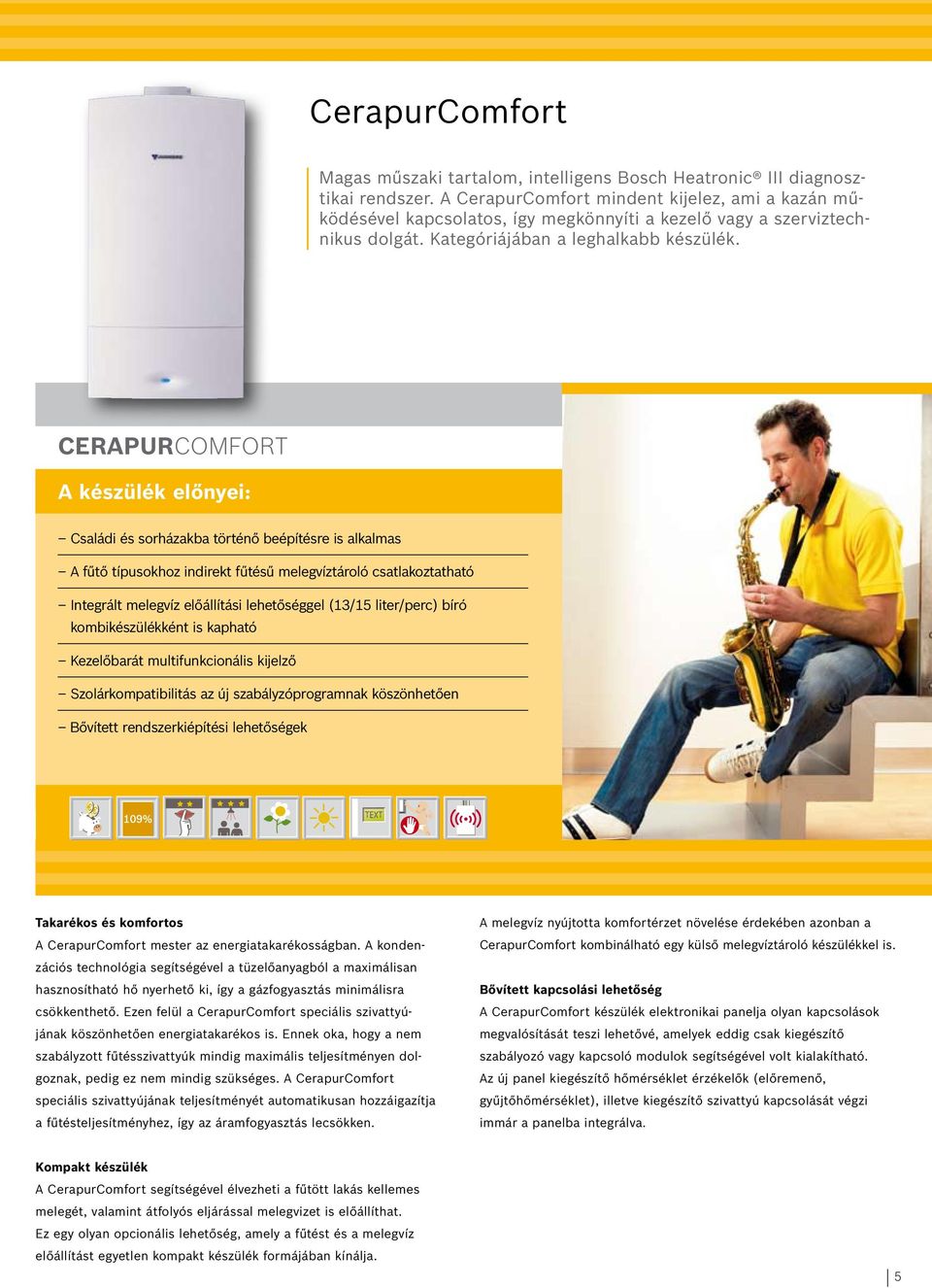

5 CerapurComfort Magas műszaki tartalom, intelligens Bosch Heatronic III diagnosztikai rendszer. A CerapurComfort mindent kijelez, ami a kazán mű - ködésével kapcsolatos, így megkönnyíti a kezelő vagy a szerviztechnikus dolgát. Kategóriájában a leghalkabb készülék. CerapurComfort A készülék előnyei: Családi és sorházakba történő beépítésre is alkalmas A fűtő típusokhoz indirekt fűtésű melegvíztároló csatlakoztatható Integrált melegvíz előállítási lehetőséggel (13/15 liter/perc) bíró kombikészülékként is kapható Kezelőbarát multifunkcionális kijelző Szolárkompatibilitás az új szabályzóprogramnak köszönhetően Bővített rendszerkiépítési lehetőségek Takarékos és komfortos A CerapurComfort mester az energiatakarékosságban. A kon denzációs technológia segítségével a tüzelőanyagból a maximálisan hasznosítható hő nyerhető ki, így a gázfogyasztás minimálisra csök kenthető. Ezen felül a CerapurComfort speciális szivattyújának köszönhetően energiatakarékos is. Ennek oka, hogy a nem szabályzott fűtésszivattyúk mindig maximális teljesítményen dolgoznak, pedig ez nem mindig szükséges. A CerapurComfort spe ciális szivattyújának teljesítményét automatikusan hozzáigazítja a fűtésteljesítményhez, így az áramfogyasztás lecsökken. A me leg víz nyújtotta komfortérzet növelése érdekében azonban a CerapurComfort kombinálható egy külső melegvíztároló készülékkel is. Bővített kapcsolási lehetőség A CerapurComfort készülék elektronikai panelja olyan kapcsolások megvalósítását teszi lehetővé, amelyek eddig csak kiegészítő szabályozó vagy kapcsoló modulok segítségével volt kialakítható. Az új panel kiegészítő hőmérséklet érzékelők (előremenő, gyűjtőhőmérséklet), illetve kiegészítő szivattyú kapcsolását végzi immár a panelba integrálva. Kompakt készülék A CerapurComfort segítségével élvezheti a fűtött lakás kellemes me legét, valamint átfolyós eljárással melegvizet is előállíthat. Ez egy olyan opcionális lehetőség, amely a fűtést és a melegvíz előállítást egyetlen kompakt készülék formájában kínálja. 5

6 CerapurAcu A CerapurAcu beépített rétegtárolójának köszönhetően kategóriájának legkisebb készüléke. Kis helyigény, kondenzációs üzem, nagy melegvíz-teljesítmény. Ezek a paraméterek immár nem elérhetetlenek a Junkers készü léket vásárlóknak. A forradalmi használatimelegvíz-készítés komfortja Önt is meg fogja győzni. CerapurAcu A készülék előnyei: A 42 literes rétegtárolónak köszönhetően mindig van melegvíz (13,4 liter/perc) Egyedi melegvízkészítési eljárás, a 3 db 14 literes sorba kötött rétegtárolónak köszönhetően Állandó melegvíz hőmérséklet Rendkívül helytakarékos a speciális rétegtároló elhelyezés miatt Cirkulációs vezeték kiépítésénél a speciális kialakításnak köszönhetően nem igényel plusz szivattyút Vorteile auf einen Blick: Beépített rétegtároló A rétegtárolós eljárás egy újszerű melegvízkészítési mód, amelynek során a hagyományos csőkígyós tárolót egy akár 40%-kal kisebb speciális tároló váltja fel, ahol a már felmelegített melegvíz rétegződik. Így 42 liter tárolási kapacitással rendelkező rétegtároló ugyanazt a melegvíz nyújtotta komfortot kínálja, mint egy 90 literes tárolási kapacitású, szokványos melegvíztároló készülék. A Cerapur Acu segítségével bízhat az állandó melegvíz hőmérsékletben, akkor is, ha zuhanyzás alatt valaki megnyit egy másik vízcsapot a lakásban. Mindig van melegvíz Ha a készülékben már csak hidegvíz van, akkor a készülék üzemmódot vált, és átfolyós rendszerű vízmelegítő készülékként működik. Még ilyenkor is 18 liter/perc melegvíz áll rendelkezésre. Cirkulációs vezeték kiépítése esetén a készülékbe épített tárolótöltő-szivattyú egyben a cirkulációs szivattyú is, ezzel energiát takarít meg. Vége a legionárius betegségnek Ezt a tüdőbetegséget parányi, pálcika alakú baktériumok úgynevezett legionellák okozzák, amelyek a meleg vezetékes vízben érzik jól magukat, és a melegvíz előállító-, szállító berendezésekben szaporodnak. A Junkers segítségével nem kell tartania ezektől a kórokozóktól, mivel a CerapurAcu melegvíztárolója gombnyomásra rendszeres időközönként 70 C fölötti hőmérsékletre melegíti fel a vizet. Így biztosított a maximális higiénia. Könnyű szállítás A kazán két önálló részből áll kazántest és tároló, így könnyen szállítható, egyedül is felszerelhető. 6

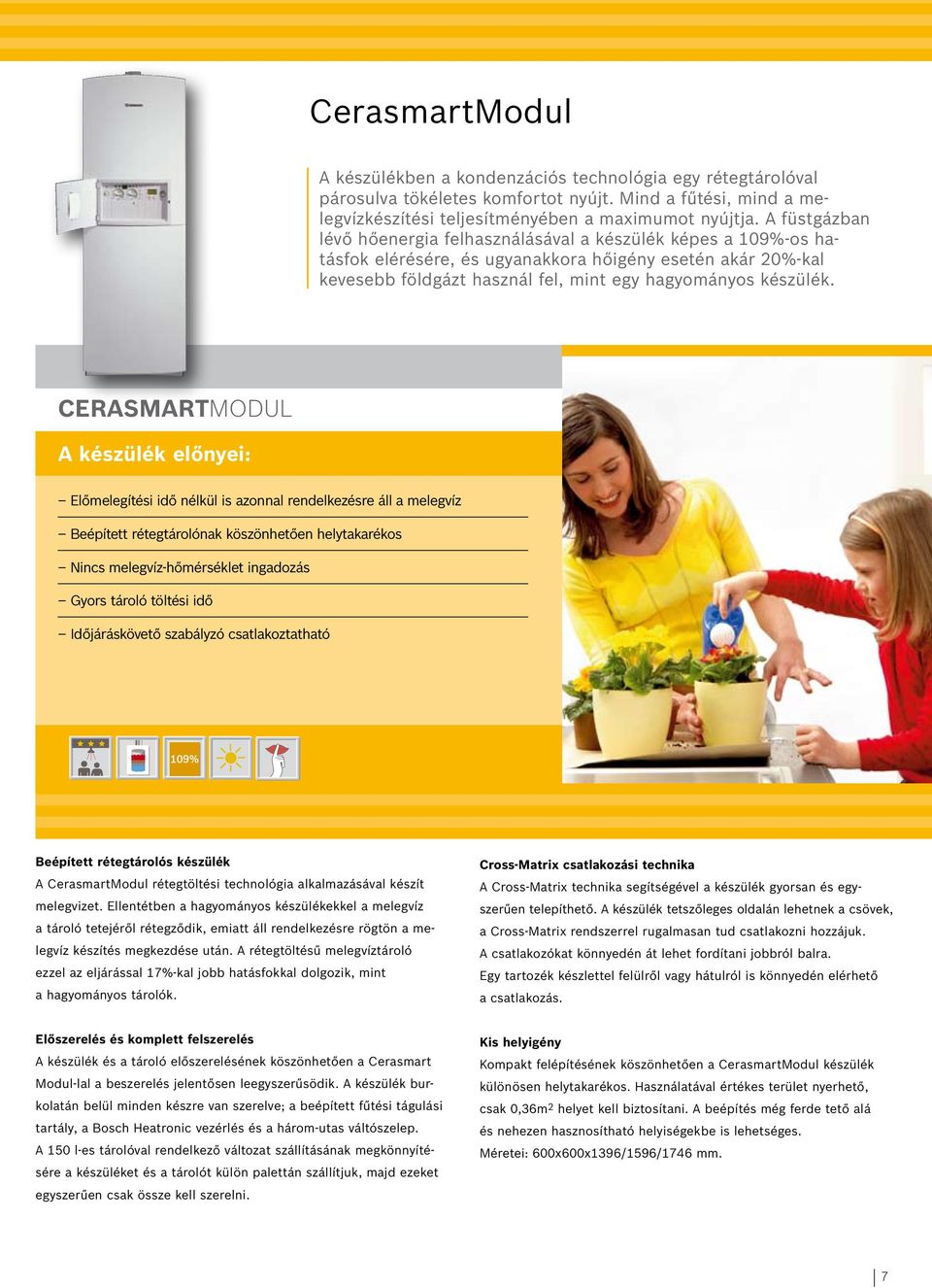

7 CerasmartModul A készülékben a kondenzációs technológia egy rétegtárolóval pá ro sulva tökéletes komfortot nyújt. Mind a fűtési, mind a me - legvízkészítési teljesítményében a maximumot nyújtja. A füstgázban lévő hőenergia felhasználásával a készülék képes a 109%-os ha - tásfok elérésére, és ugyanakkora hőigény esetén akár 20%-kal kevesebb földgázt használ fel, mint egy hagyományos készülék. CeraSMARTMODUL A készülék előnyei: Előmelegítési idő nélkül is azonnal rendelkezésre áll a melegvíz Beépített rétegtárolónak köszönhetően helytakarékos Nincs melegvíz-hőmérséklet ingadozás Gyors tároló töltési idő Időjáráskövető szabályzó csatlakoztatható Beépített rétegtárolós készülék A CerasmartModul rétegtöltési technológia alkalmazásával készít melegvizet. Ellentétben a hagyományos készülékekkel a melegvíz a tároló tetejéről rétegződik, emiatt áll rendelkezésre rögtön a me - legvíz készítés megkezdése után. A rétegtöltésű melegvíztároló ezzel az eljárással 17%-kal jobb hatásfokkal dolgozik, mint a hagyományos tárolók. Cross-Matrix csatlakozási technika A Cross-Matrix technika segítségével a készülék gyorsan és egyszerűen telepíthető. A készülék tetszőleges oldalán lehetnek a csövek, a Cross-Matrix rendszerrel rugalmasan tud csatlakozni hozzájuk. A csat lakozókat könnyedén át lehet fordítani jobbról balra. Egy tartozék készlettel felülről vagy hátulról is könnyedén elérhető a csatlakozás. Előszerelés és komplett felszerelés A készülék és a tároló előszerelésének köszönhetően a Cera smart Modul-lal a beszerelés jelentősen leegyszerűsödik. A készülék bur - kolatán belül minden készre van szerelve; a beépített fűtési tágulási tartály, a Bosch Heatronic vezérlés és a három-utas váltószelep. A 150 l-es tárolóval rendelkező változat szállításának megkönnyí tésére a készüléket és a tárolót külön palettán szállítjuk, majd eze ket egyszerűen csak össze kell szerelni. Kis helyigény Kompakt felépítésének köszönhetően a CerasmartModul készülék különösen helytakarékos. Használatával értékes terület nyerhető, csak 0,36m 2 helyet kell biztosítani. A beépítés még ferde tető alá és nehezen hasznosítható helyiségek be is lehetséges. Méretei: 600x600x1396/1596/1746 mm. 7

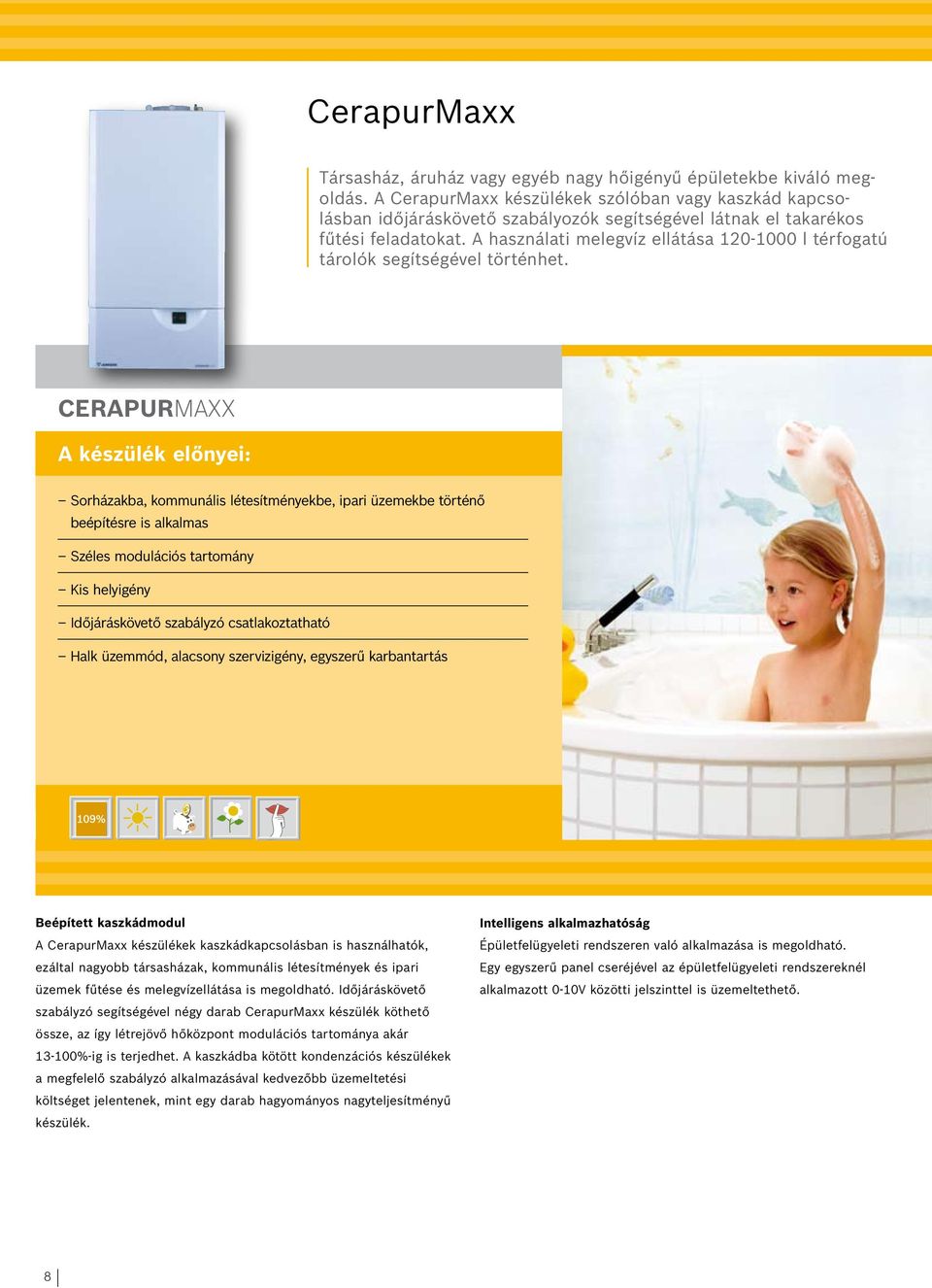

8 CerapurMaxx Társasház, áruház vagy egyéb nagy hőigényű épületekbe kiváló me g - oldás. A CerapurMaxx készülékek szólóban vagy kaszkád kap csolás ban időjáráskövető szabályozók segítségével látnak el takarékos fűtési feladatokat. A használati melegvíz ellátása l térfogatú tárolók segítségével történhet. CerapurMAXX A készülék előnyei: Sorházakba, kommunális létesítményekbe, ipari üzemekbe történő beépítésre is alkalmas Széles modulációs tartomány Kis helyigény Időjáráskövető szabályzó csatlakoztatható Halk üzemmód, alacsony szervizigény, egyszerű karbantartás Beépített kaszkádmodul A CerapurMaxx készülékek kaszkádkapcsolásban is használhatók, ezáltal nagyobb társasházak, kommunális létesítmények és ipari üzemek fűtése és melegvízellátása is megoldható. Időjáráskövető szabályzó segítségével négy darab CerapurMaxx készülék köthető össze, az így létrejövő hőközpont modulációs tartománya akár %-ig is terjedhet. A kaszkádba kötött kondenzációs készülékek a megfelelő szabályzó alkalmazásával kedvezőbb üzemeltetési költséget jelentenek, mint egy darab hagyományos nagyteljesítményű készülék. Intelligens alkalmazhatóság Épületfelügyeleti rendszeren való alkalmazása is megoldható. Egy egyszerű panel cseréjével az épületfelügyeleti rendszereknél alkalmazott 0-10V közötti jelszinttel is üzemeltethető. 8

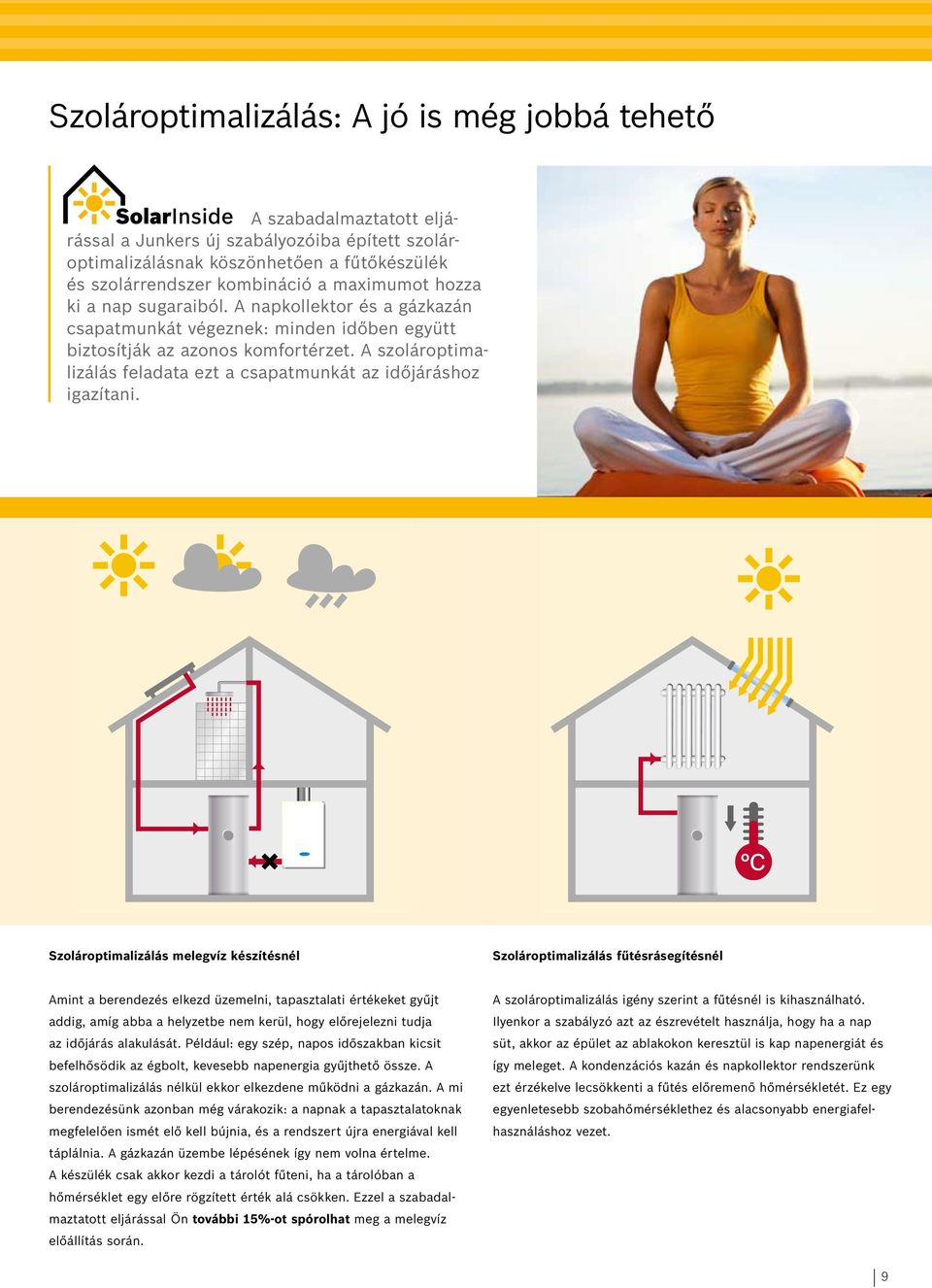

9 Szolároptimalizálás: A jó is még jobbá tehető A szabadalmaztatott eljárással a Junkers új szabályozóiba épített szolároptimalizálás nak köszönhetően a fűtő készülék és szolárrendszer kom bináció a maximumot hozza ki a nap sugarai ból. A napkollektor és a gázkazán csapatmunkát vé gez nek: minden időben együtt biztosítják az azonos kom fortérzet. A szolároptimalizálás feladata ezt a csapatmunkát az időjáráshoz igazítani. Szolároptimalizálás melegvíz készítésnél Amint a berendezés elkezd üzemelni, tapasztalati értékeket gyűjt A szolároptimalizálás igény szerint a fűtésnél is kihasználható. addig, amíg abba a helyzetbe nem kerül, hogy előrejelezni tudja Ilyenkor a szabályzó azt az észrevételt használja, hogy ha a nap az időjárás alakulását. Például: egy szép, napos időszakban kicsit süt, akkor az épület az ablakokon keresztül is kap napenergiát és befelhősödik az égbolt, kevesebb napenergia gyűjthető össze. A így meleget. A kondenzációs kazán és napkollektor rendszerünk szolároptimalizálás nélkül ekkor elkezdene működni a gázkazán. A mi berendezésünk azonban még várakozik: a napnak a tapasztalatoknak megfelelően ismét elő kell bújnia, és a rendszert újra energiával kell táplálnia. A gázkazán üzembe lépésének így nem volna értelme. A készülék csak akkor kezdi a tárolót fűteni, ha a tárolóban a hőmérséklet egy előre rögzített érték alá csökken. Ezzel a szabadalmaztatott eljárással Ön további 15%-ot spórolhat meg a melegvíz előállítás során. Szolároptimalizálás fűtésrásegítésnél ezt érzékelve lecsökkenti a fűtés előremenő hőmérsékletét. Ez egy egyenletesebb szobahőmérséklethez és alacsonyabb energiafelhasználáshoz vezet. 9

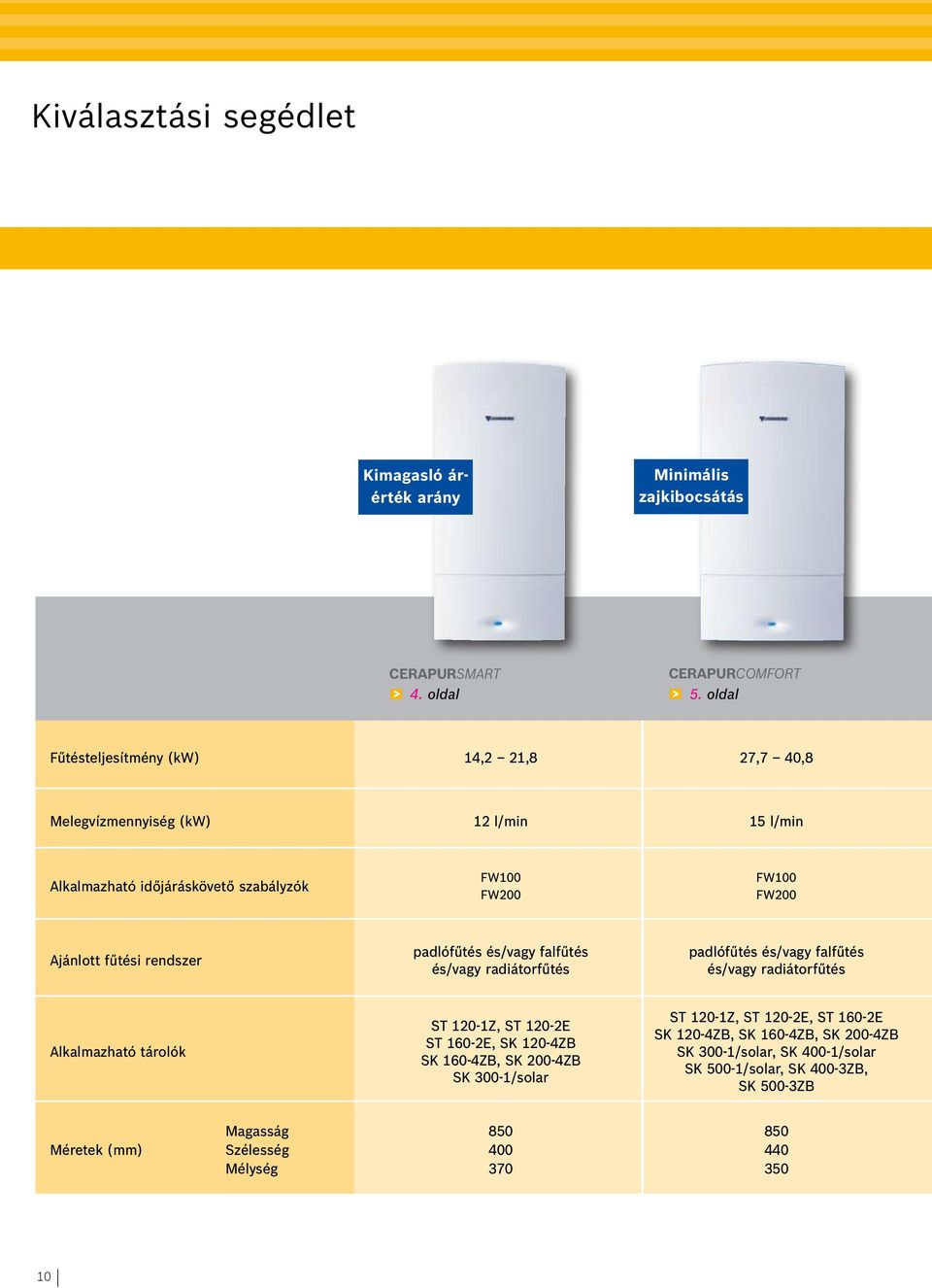

10 Kiválasztási segédlet Kimagasló árérték arány Minimális zajkibocsátás Cerapursmart > 4. oldal CeraPURCOMFORT > 5. oldal Fűtésteljesítmény (kw) 14,2 21,8 27,7 40,8 Melegvízmennyiség (kw) 12 l/min 15 l/min Alkalmazható időjáráskövető szabályzók FW100 FW200 FW100 FW200 Ajánlott fűtési rendszer padlófűtés és/vagy falfűtés és/vagy radiátorfűtés padlófűtés és/vagy falfűtés és/vagy radiátorfűtés Alkalmazható tárolók ST 120-1Z, ST 120-2E ST 160-2E, SK 120-4ZB SK 160-4ZB, SK 200-4ZB SK 300-1/solar ST 120-1Z, ST 120-2E, ST 160-2E SK 120-4ZB, SK 160-4ZB, SK 200-4ZB SK 300-1/solar, SK 400-1/solar SK 500-1/solar, SK 400-3ZB, SK 500-3ZB Méretek (mm) Magasság Szélesség Mélység

11 Kedvező méret CeraPURACU > 6. oldal Cerasmartmodul > 7. oldal CeraPURmaxx > 8. oldal 22,1 16,1 31, ,5 210 l/10 min l/h FW100 FW200 TA250 TA270 TA270 TA300 padlófűtés és/vagy falfűtés és/vagy radiátorfűtés padlófűtés és/vagy falfűtés és/vagy radiátorfűtés padlófűtés és/vagy falfűtés és/vagy radiátorfűtés Beépített rétegtároló 3x14 l Beépített rétegtároló l SK 400-3ZB SK 500-3ZB SK 500-1/solar /1595/ /452 11

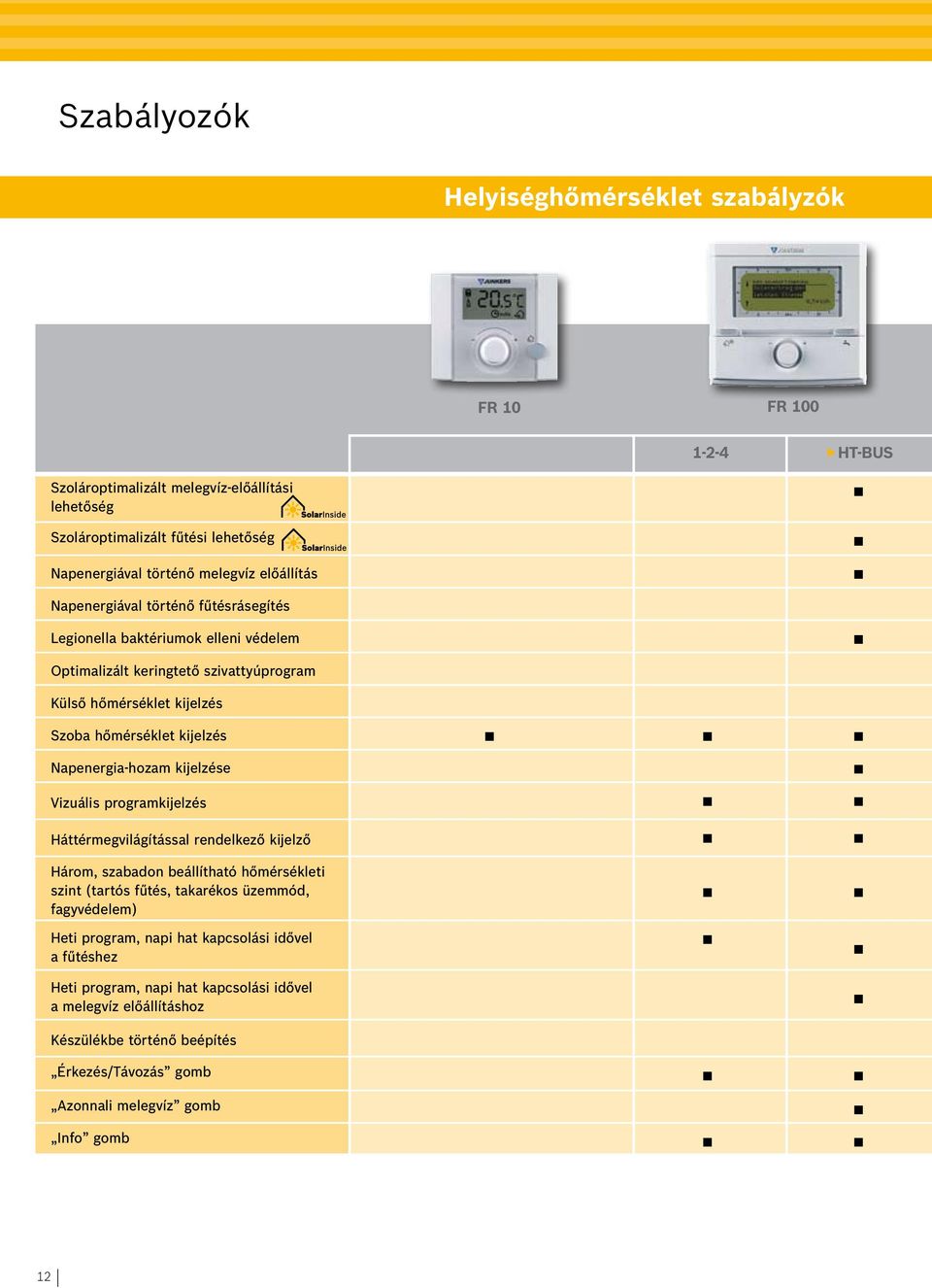

12 Szabályozók Helyiséghőmérséklet szabályzók FR 10 FR Ht-BUS Szolároptimalizált melegvíz-előállítási lehetőség Szolároptimalizált fűtési lehetőség Napenergiával történő melegvíz előállítás Napenergiával történő fűtésrásegítés Legionella baktériumok elleni védelem Optimalizált keringtető szivattyúprogram Külső hőmérséklet kijelzés Szoba hőmérséklet kijelzés Napenergia-hozam kijelzése Vizuális programkijelzés Háttérmegvilágítással rendelkező kijelző Három, szabadon beállítható hőmérsékleti szint (tartós fűtés, takarékos üzemmód, fagyvédelem) Heti program, napi hat kapcsolási idővel a fűtéshez Heti program, napi hat kapcsolási idővel a melegvíz előállításhoz Készülékbe történő beépítés Érkezés/Távozás gomb Azonnali melegvíz gomb Info gomb 12

13 Időjáráskövető szabályzók FR 110 FW 100 FW

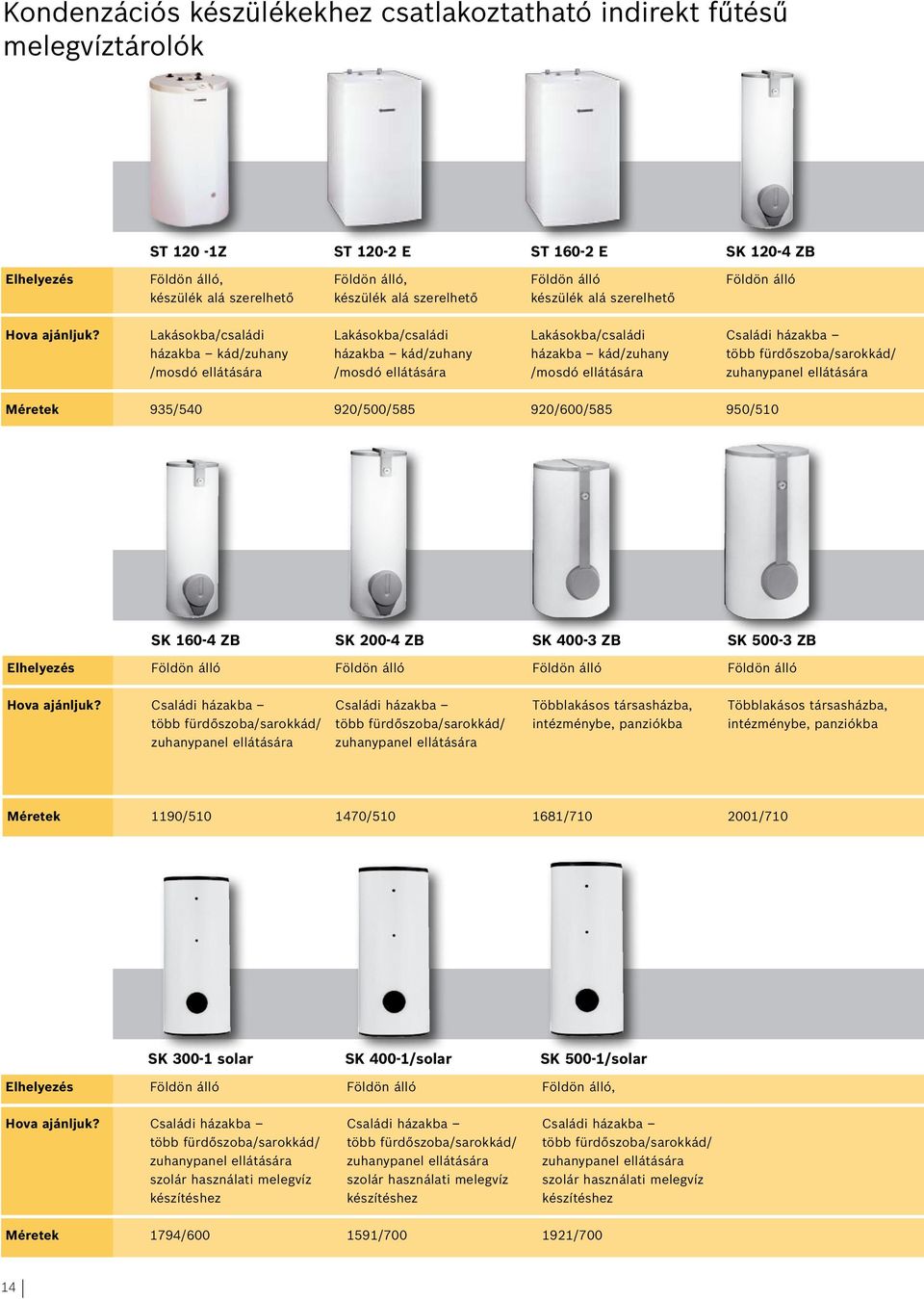

14 Kondenzációs készülékekhez csatlakoztatható indirekt fűtésű melegvíztárolók ST 120-1Z ST E ST E SK ZB Elhelyezés Földön álló, Földön álló, Földön álló Földön álló készülék alá szerelhető készülék alá szerelhető készülék alá szerelhető Hova ajánljuk? Lakásokba/családi Lakásokba/családi Lakásokba/családi Családi házakba házakba kád/zuhany házakba kád/zuhany házakba kád/zuhany több fürdőszoba/sarokkád/ /mosdó ellátására /mosdó ellátására /mosdó ellátására zuhanypanel ellátására Méretek 935/ /500/ /600/ /510 SK ZB SK ZB SK ZB SK ZB Elhelyezés Földön álló Földön álló Földön álló Földön álló Hova ajánljuk? Családi házakba Családi házakba Többlakásos társasházba, Többlakásos társasházba, több fürdőszoba/sarokkád/ több fürdőszoba/sarokkád/ intézménybe, panziókba intézménybe, panziókba zuhanypanel ellátására zuhanypanel ellátására Méretek 1190/ / / /710 SK solar SK 400-1/solar SK 500-1/solar Elhelyezés Földön álló Földön álló Földön álló, Hova ajánljuk? Családi házakba Családi házakba Családi házakba több fürdőszoba/sarokkád/ több fürdőszoba/sarokkád/ több fürdőszoba/sarokkád/ zuhanypanel ellátására zuhanypanel ellátására zuhanypanel ellátására szolár használati melegvíz szolár használati melegvíz szolár használati melegvíz készítéshez készítéshez készítéshez Méretek 1794/ / /700 14

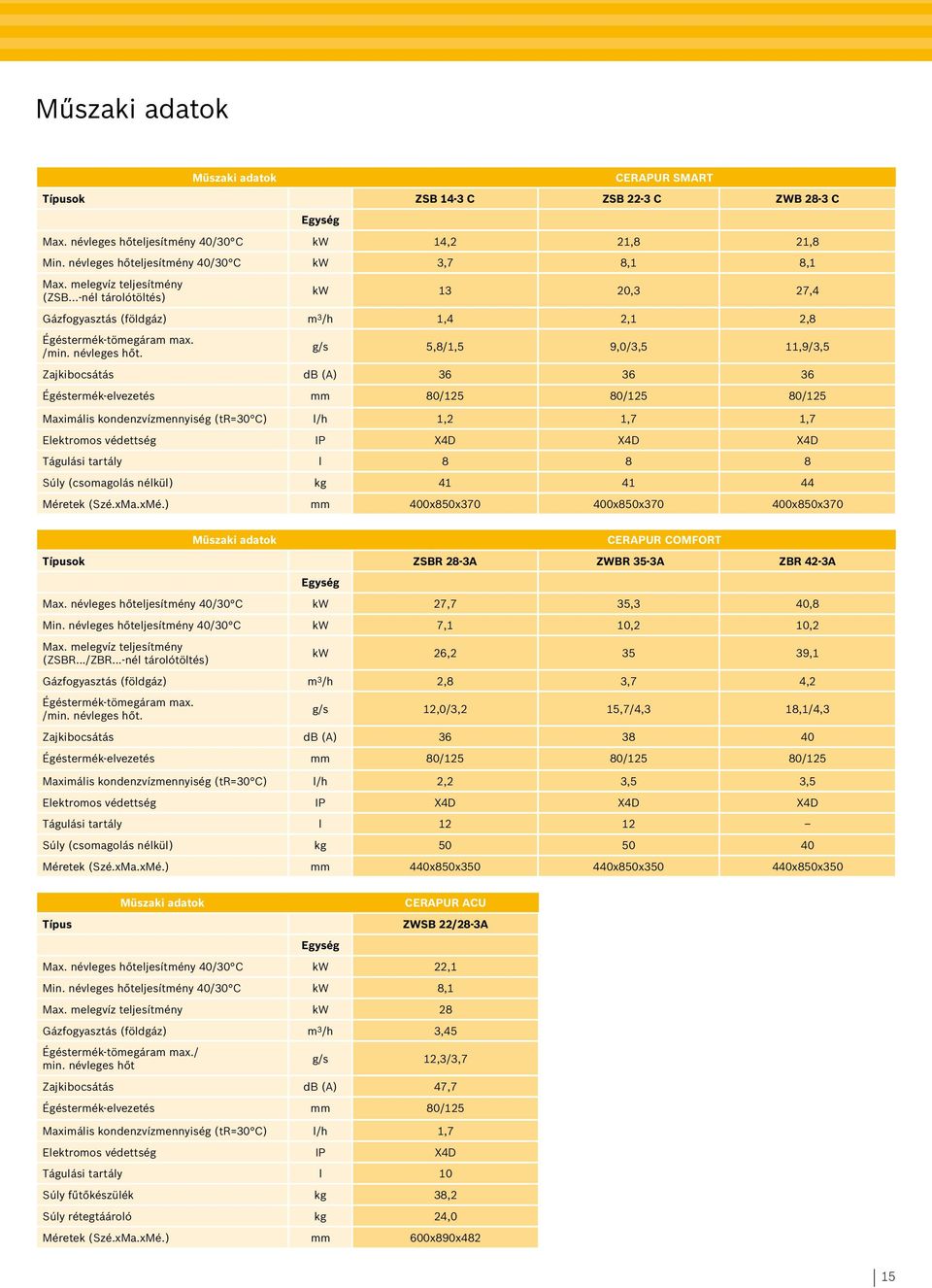

15 Műszaki adatok Műszaki adatok CERAPUR SMART Típusok ZSB 14-3 C ZSB 22-3 C ZWB 28-3 C Egység Max. névleges hőteljesítmény 40/30 C kw 14,2 21,8 21,8 Min. névleges hőteljesítmény 40/30 C kw 3,7 8,1 8,1 Max. melegvíz teljesítmény (ZSB...-nél tárolótöltés) kw 13 20,3 27,4 Gázfogyasztás (földgáz) m 3 /h 1,4 2,1 2,8 Égéstermék-tömegáram max. /min. névleges hőt. g/s 5,8/1,5 9,0/3,5 11,9/3,5 Zajkibocsátás db (A) Égéstermék-elvezetés mm 80/125 80/125 80/125 Maximális kondenzvízmennyiség (tr=30 C) l/h 1,2 1,7 1,7 Elektromos védettség IP X4D X4D X4D Tágulási tartály l Súly (csomagolás nélkül) kg Méretek (Szé.xMa.xMé.) mm 400x850x x850x x850x370 Műszaki adatok CERAPUR COMFORT Típusok ZSBR 28-3A ZWBR 35-3A ZBR 42-3A Egység Max. névleges hőteljesítmény 40/30 C kw 27,7 35,3 40,8 Min. névleges hőteljesítmény 40/30 C kw 7,1 10,2 10,2 Max. melegvíz teljesítmény (ZSBR.../ZBR...-nél tárolótöltés) kw 26, ,1 Gázfogyasztás (földgáz) m 3 /h 2,8 3,7 4,2 Égéstermék-tömegáram max. /min. névleges hőt. g/s 12,0/3,2 15,7/4,3 18,1/4,3 Zajkibocsátás db (A) Égéstermék-elvezetés mm 80/125 80/125 80/125 Maximális kondenzvízmennyiség (tr=30 C) l/h 2,2 3,5 3,5 Elektromos védettség IP X4D X4D X4D Tágulási tartály l Súly (csomagolás nélkül) kg Méretek (Szé.xMa.xMé.) mm 440x850x x850x x850x350 Típus Műszaki adatok Egység CERAPUR acu ZWSB 22/28-3A Max. névleges hőteljesítmény 40/30 C kw 22,1 Min. névleges hőteljesítmény 40/30 C kw 8,1 Max. melegvíz teljesítmény kw 28 Gázfogyasztás (földgáz) m 3 /h 3,45 Égéstermék-tömegáram max./ min. névleges hőt g/s 12,3/3,7 Zajkibocsátás db (A) 47,7 Égéstermék-elvezetés mm 80/125 Maximális kondenzvízmennyiség (tr=30 C) l/h 1,7 Elektromos védettség IP X4D Tágulási tartály l 10 Súly fűtőkészülék kg 38,2 Súly rétegtáároló kg 24,0 Méretek (Szé.xMa.xMé.) mm 600x890x482 15

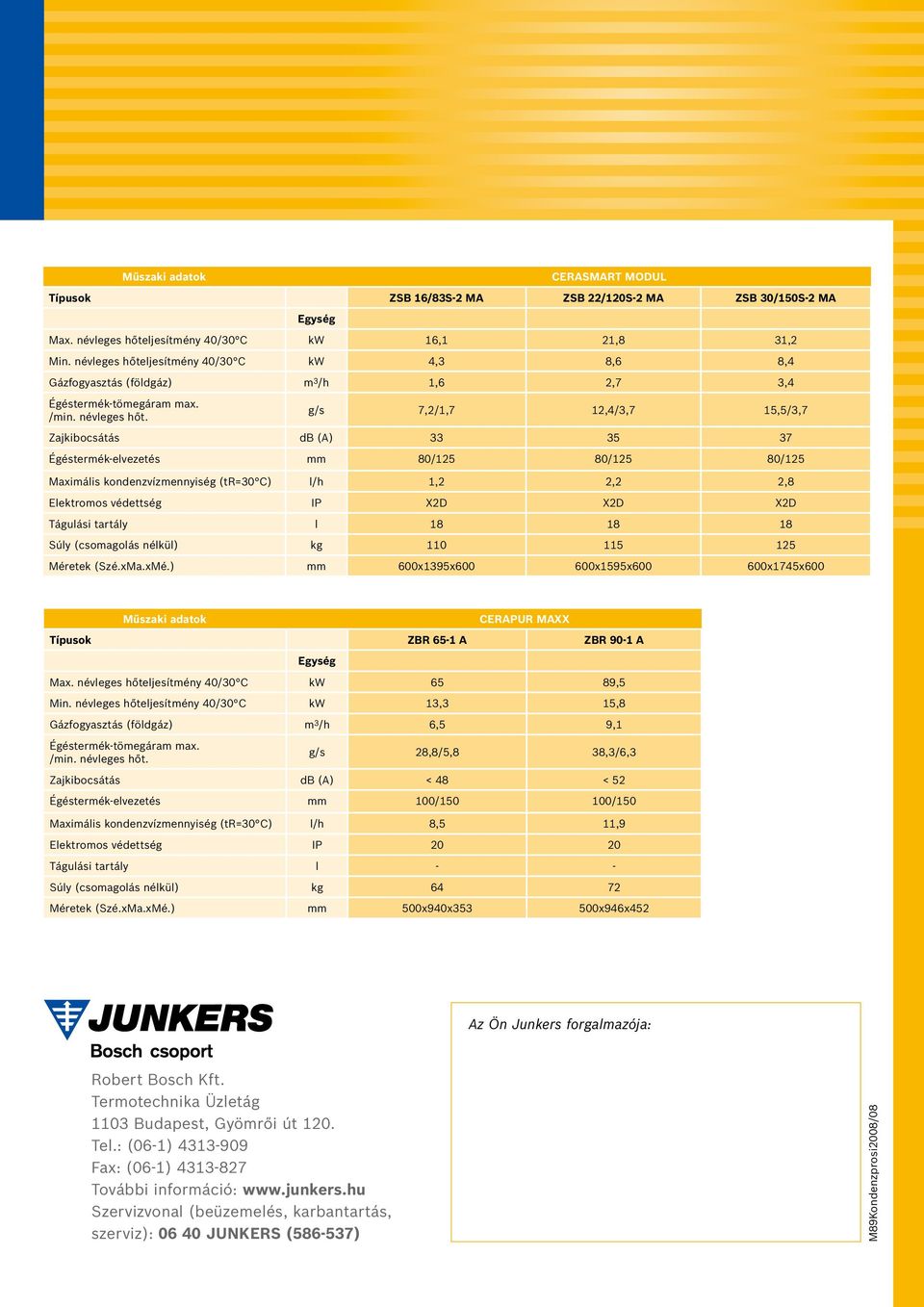

16 Műszaki adatok CERASMART MODUL Típusok ZSB 16/83S-2 MA ZSB 22/120S-2 MA ZSB 30/150S-2 MA Egység Max. névleges hőteljesítmény 40/30 C kw 16,1 21,8 31,2 Min. névleges hőteljesítmény 40/30 C kw 4,3 8,6 8,4 Gázfogyasztás (földgáz) m 3 /h 1,6 2,7 3,4 Égéstermék-tömegáram max. /min. névleges hőt. g/s 7,2/1,7 12,4/3,7 15,5/3,7 Zajkibocsátás db (A) Égéstermék-elvezetés mm 80/125 80/125 80/125 Maximális kondenzvízmennyiség (tr=30 C) l/h 1,2 2,2 2,8 Elektromos védettség IP X2D X2D X2D Tágulási tartály l Súly (csomagolás nélkül) kg Méretek (Szé.xMa.xMé.) mm 600x1395x x1595x x1745x600 Műszaki adatok CERAPUR MAXX Típusok ZBR 65-1 A ZBR 90-1 A Egység Max. névleges hőteljesítmény 40/30 C kw 65 89,5 Min. névleges hőteljesítmény 40/30 C kw 13,3 15,8 Gázfogyasztás (földgáz) m 3 /h 6,5 9,1 Égéstermék-tömegáram max. /min. névleges hőt. g/s 28,8/5,8 38,3/6,3 Zajkibocsátás db (A) < 48 < 52 Égéstermék-elvezetés mm 100/ /150 Maximális kondenzvízmennyiség (tr=30 C) l/h 8,5 11,9 Elektromos védettség IP Tágulási tartály l - - Súly (csomagolás nélkül) kg Méretek (Szé.xMa.xMé.) mm 500x940x x946x452 Az Ön Junkers forgalmazója: Robert Bosch Kft. Termotechnika Üzletág 1103 Budapest, Gyömrői út 120. Tel.: (06-1) Fax: (06-1) További információ: Szervizvonal (beüzemelés, karbantartás, szerviz): JUNKERS ( ) M89Kondenzprosi2008/08
