1 Páratlan pontosság Dual Ray technológiával 420-as sorozatú automatikus tűzjelző Intelligens érzékelés és kiemelkedő védelem

2 2 420-as sorozatú automatikus tűzjelző Intelligens érzékelés a kiemelkedő védelemért A 420-as sorozat Dual Ray és intelligens jelfeldolgozási (ISP) technológiával működő automatikus tűzjelzői a valaha mért leggyorsabb módon érzékelik a tüzet és minimálisra csökkentik a hamis riasztásokat, azaz bármilyen környezetben a védelem és megbízhatóság legmagasabb szintjét biztosítják. Tökéletes megbízhatóság A tűzjelzés területén a pontosság és a megbízhatóság alapvető követelmény. Évről évre a tűzoltósági riasztások nagy hányada mögött világszerte hamis riasztás áll, ami mérhetetlenül nagy idő- és pénzpazarlást jelent. Amikor viszont tényleg tűz van, az idő a legfontosabb tényező. A korai, pontos érzékelés gyorsabb válaszokat eredményez, ami minimálisra csökkenti a károsodást és az állásidőt. Biztos befektetés A 420-as sorozatú automatikus tűzjelző maximális értéket nyújtó, biztos befektetés. A 420-as sorozat legmagasabb Bosch minőséget képviselő alkatrészekből álló érzékelői megbízhatók és bizonyítottan hosszú élettartamúak. A 420-as sorozat olyan kombinált érzékelőket tartalmaz, melyek egyszerre képesek optikai füst-, hő- és égésgáz-érzékelésre. E három speciális érzékelő kombinációja a Bosch vívmánya. A 420-as sorozatba tartozó összes érzékelő a Bosch intelligens jelfeldolgozási (ISP) technológiáját használja, mely az intelligens tűzjelzés terén a legmagasabb szintet képviseli. A még pontosabb működés érdekében az új kettős optikai füstérzékelő-változatok (FAP-DO 420, FAP-DOT 420, FAP-DOTC 420) a Bosch Dual Ray technológiát alkalmazzák. A számos jellemző együttesen a lehető legmagasabb megbízhatóságot eredményezi, ráadásul arról is gondoskodik, hogy riasztás csak valódi vészhelyzet esetén lehessen.

3 420-as sorozatú automatikus tűzjelző 3 Pontosság bármely környezetben A 420-as sorozat hét választható érzékelője ideális megoldás bármely típusú tűz, alkalmazás és környezet esetére. Minden típus teljesíti az EN54 szabvány szigorú előírásait, az új típusok ráadásul Dual Ray technológiával működnek, melynek köszönhetően az FAP-DO 420 változat a TF1 teszttűz legapróbb füstrészecskéit is képes érzékelni. Automatikus tűzjelző 420-as sorozat 1 FAH-T 420 hőérzékelő 2 FAP-O 420 optikai füstérzékelő 3 FAP-OT 420 kombinált optikai füst- és hőérzékelő 4 FAP-OTC 420 kombinált optikai füst-, hő- és égésgáz-érzékelő Új Dual Ray technológiájú érzékelők 5 FAP-DO 420 kettős optikai füstérzékelő 6 FAP-DOT 420 kombinált kettős optikai füst- és hőérzékelő 7 FAP-DOTC 420 kombinált kettős optikai füst-, hő- és égésgáz-érzékelő

4 4 420-as sorozatú automatikus tűzjelző Bővített termékcsalád bármely alkalmazásban való érzékeléshez Új A 420-as sorozatú érzékelők különböző típusú érzékelőkkel vannak felszerelve, így a lehető legtöbb alkalmazást támogatják. Optikai füstérzékelő: A mérőkamrába jutó füstrészecskék egyetlen LED fényét szórják szét. Kettős optikai füstérzékelő: A füstrészecskék két LED fényét szórják szét. A Dual Ray technológia egy infravörös és egy kék LED különböző hullámhosszát használja a füstsűrűség és a részecskeméret meghatározására. Intelligens, hatékony karbantartás A pontos és hatékony szemrevételezéses ellenőrzés érdekében az egyes érzékelőkön található színes gyűrűk alapján azonosítható az érzékelő változata, ami egyszerűvé teszi karbantartásukat. A hatékony karbantartást karbantartási és teszt üzemmód is segíti, az intelligens mechanikus rögzítőretesz pedig a szabotázsvédelmet biztosítja. Rövidzárlat esetén az LSN-hurok funkciót két beépített vonalleválasztó tartja fenn. Az érzékelők külön-külön is kikapcsolhatók. Hőérzékelő: A maximális hőmérséklet túllépésekor, illetve ha a hőmérséklet meghatározott időn belül megadott mértékben emelkedik, az érzékelő riasztást vált ki. Égésgáz- (CO-) érzékelő: Az érzékelő a tűzből származó szén-monoxidon (CO) túl a hidrogént (H) vagy a nitrogén-monoxidot (NO) is érzékeli. Csatlakoztatás tűzjelző központhoz A Bosch tűz- és behatolásjelző rendszerekhez használatos LSN-busztechnológiája segítségével a 420-as sorozat, illetve az összes többi perifériás eszköz is csatlakoztatható a Bosch címezhető tűzjelző központokhoz, melyek a kisméretű alkalmazásoktól az igen nagy és hálózatba kapcsolt alkalmazásokig bármekkorák lehetnek. A tűzjelző központ szolgál az érzékelők programozására, az állapotok kijelzésére és speciális diagnosztikák végzésére. A 420-as sorozatú érzékelő áttekintése Optikai füstérzékelő Dual Ray technológiájú kettős optikai füstérzékelő Hőérzékelő Égésgáz- (CO-) érzékelő Intelligens jelfeldolgozás (ISP) Új Új Új FAH-T 420 FAP-O 420 FAP-DO 420 FAP-OT 420 FAP-DOT 420 FAP-OTC 420 FAP-DOTC 420 Hőérzékelő Optikai füstérzékelő Kettős optikai füstérzékelő Kombinált optikai füst- és hőérzékelő Kombinált kettős optikai füst- és hőérzékelő Kombinált optikai füst-, hő- és égésgáz-érzékelő Kombinált kettős optikai füst-, hő- és égésgáz-érzékelő

5 420-as sorozatú automatikus tűzjelző 5 Hőérzékelő Mérőkamra Az optimális füstbemenet biztosítása Szórt fényű terület Égésgáz- (CO-) érzékelő Gázmérés Fényérzékelő dióda ISP-technológia Mikroprocesszor jelelemzéshez Optikai füstérzékelők Dual Ray technológiával Infravörös és kék LED A 420-as sorozat további jellemzői 50 V/m EMC-stabilitás 1 MHz és 3 GHz között vezeték nélküli (WLAN) hálózatot használó területekhez Optikai füst- és gázmérések driftkompenzációja a folyamatos optimális érzékelésért Az egyes érzékelő-konfigurációk önálló nappali/éjszakai üzemmódra kapcsolása A két beépített leválasztó biztosítja a hurok funkciót és a működést kábelszakadás vagy rövidzárlat esetén

6 6 420-as sorozatú automatikus tűzjelző Dual Ray technológia: a pontosság következő szintje Akár a legapróbb részecskéket is érzékeli A 420-as sorozat új kettős optikai füstérzékelőváltozatai (FAP-DO 420, FAP-DOT 420, FAP-DOTC 420) a Bosch Dual Ray technológiát alkalmazzák a még nagyobb pontosság érdekében. A Dual Ray technológia a két (egy infravörös és egy kék), különböző hullámhosszú LED-forrásból származó szórt fény erősségét összevetve a minimális gyújtási energia elve alapján határozza meg a füstsűrűséget és a részecskeméretet. A hatékony Bosch tűzjelző algoritmus még megbízhatóbban különbözteti meg a füstrészecskéket az egyéb részecskéktől (például a portól és a gőztől), melyek egyéb érzékelőknél hamis riasztást válthatnak ki. Ennek eredményeképp a Dual Ray technológiával működő változatok korábbi és megbízhatóbb tűzjelzésre képesek és kevesebbszer indítanak hamis riasztást.

7 420-as sorozatú automatikus tűzjelző 7 Dual Ray technológiával A Dual Ray technológiájú érzékelők annyira pontosak, hogy a legkisebb füstrészecskéket is érzékelik, ami kevesebb hamis riasztást eredményez. 1 Kék LED 2 Infravörös LED 3 Szórt fény 4 Fényérzékelő dióda Egy költséghatékony megközelítés A Dual Ray technológiájú FAP-DO 420 változat nagyfokú pontosságának köszönhetően akár más érzékelők nélkül is használható, így költséghatékony megoldást képvisel TF1 teszttűz érzékelésére. A kombinált (optikai füst- és hő-, illetve kettős optikai füst- és hő-) érzékelőt igénylő konkurens rendszerekhez képest az FAP-DO 420 jelentős előnye, hogy a TF1 szintű tüzeket is megbízhatóan érzékeli. Az FAP-DO 420 érzékelővel lecserélhetők az ionizációs füstérzékelők is, melyek speciális kezelést igénylő radioaktív anyagokat használnak, újrafeldolgozásuk pedig rendkívül bonyolult.

8 8 420-as sorozatú automatikus tűzjelző Intelligens jelfeldolgozás (ISP) a testreszabott védelemért Általában minél több speciális érzékelővel működik egy érzékelő, annál korábban képes a tüzet érzékelni, illetve annál kevesebb hamis riasztást vált ki. Ez különösen igaz a 420-as sorozat által használt kombinált technológiára. A sorozat érzékelői a Bosch egyedülálló és hatékony ISPtechnológiáját alkalmazzák, melyben a kijelölt belső jelfeldolgozó elektronika a beépített mikroprocesszoron keresztül elvégzi az összes érzékelőtől érkező jel folyamatos előfeldolgozását, és a jeleket egymással összefüggésben értékeli ki. Még pontosabb elemzés Az érzékelő jeleit feldolgozó hatékony algoritmust ismert zavarértékek mellett végzett ellenőrzések és tűztesztek adatait felhasználva fejlesztették ki. Magát az algoritmust 5000 tűzesetnél megfigyelt szabályszerűségek alapján dolgozták ki. Csak akkor indul automatikusan riasztás, ha az érzékelők jelkombinációja megfelel a valós tűz speciális mintájának. Még kevesebb hamis riasztás A tűzmintákon kívül speciális paraméterek növelik az érzékelő pontosságát. Előprogramozott beállítások választhatók például poros környezetekhez vagy olyan helyekhez, ahol engedélyezett a dohányzás. Ezekkel a paraméterekkel az érzékelő még több eltérő üzemi feltétel mellett is biztosabban különbözteti meg a valódi tüzet az egyéb zavaroktól. Korábbi észlelés A kombinált érzékelő algoritmus-paraméterei alkalmazkodnak a különböző típusú alkalmazásokhoz, ami még korábbi tűzjelzést és még kevesebb hamis riasztást jelent. Az olyan környezeti befolyásoló tényezők hatását is csökkentik, mint például a por, a páratartalom és a hőmérséklet-ingadozás. Ezáltal az érzékelő a kategóriájában kimagasló teljesítménnyel különbözteti meg a valós tüzeket az egyéb zavaroktól. Hőmérséklet Égési gázok Füst Mikroprocesszor intelligens jelfeldolgozással (ISP) Tűzjelzés Nincs tűzjelzés Az érzékelőjelek elemzését, összekapcsolását és feldolgozását az egyedülálló algoritmust alkalmazó intelligens jelfeldolgozási technológia végzi. Az érzékelő akkor vált ki riasztást, ha az összetett jelek megfelelnek egy speciális tűzmintának. Érzékelők

9 420-as sorozatú automatikus tűzjelző 9 Mindenfajta tüzet érzékel A 420-as sorozatú automatikus tűzjelző az EN54 szabványban meghatározott minden tűztípushoz rendelkezik érzékelővel, és programozható paramétereinek köszönhetően egyszerűen hozható létre teljes mértékben egyéni igényekre szabott rendszer. Típus Érzékelő Alkalmazás TF1 teszttűz Nyílt cellulózalapú tűz (fatűz) TF2 teszttűz Gyors hamvadással járó hőbomlás (fatűz) TF3 teszttűz Izzó (gyorsan hamvadó) gyapottűz TF4 teszttűz Nyílt műanyagtűz (poliuretán) TF5 teszttűz Folyadéktűz (heptán) TF6 teszttűz Folyadéktűz (denaturált szesz) TF8 teszttűz Alacsony hőmérsékletű, fekete füsttel járó folyadéktűz (dekalin) FAH-T 420 Hőérzékelő Használat: olyan helyeken, ahol gyorsan terjedő nyílt tűz fordulhat elő ( ) FAP-O 420 Optikai füstérzékelő Használat: olyan helyeken, ahol parázstűz fordulhat elő FAP-DO 420 Kettős optikai füstérzékelő Használat: olyan helyeken, ahol bármilyen típusú tűzre egyformán kell reagálni FAP-OT 420 Kombinált érzékelő, optikai füst- és hőérzékelő Használat: olyan helyeken, ahol gyorsan terjedő és parázstűz fordulhat elő FAP-DOT 420 FAP-OTC 420 FAP-DOTC 420 Kombinált érzékelő, kettős optikai füstérzékelő, hőérzékelő Kombinált érzékelő, optikai füst-, hő- és égésgáz-érzékelő Kombinált érzékelő, kettős optikai füst-, hő- és égésgáz-érzékelő Használat: változó feltételekkel bíró környezetekben Használat: ahol emberi egészségre káros szénmonoxid gáz kerülhet a levegőbe Használat: speciális feltételek fenntartását igénylő környezetekben, illetve ahol emberi egészségre káros szén-monoxid gáz kerülhet a levegőbe

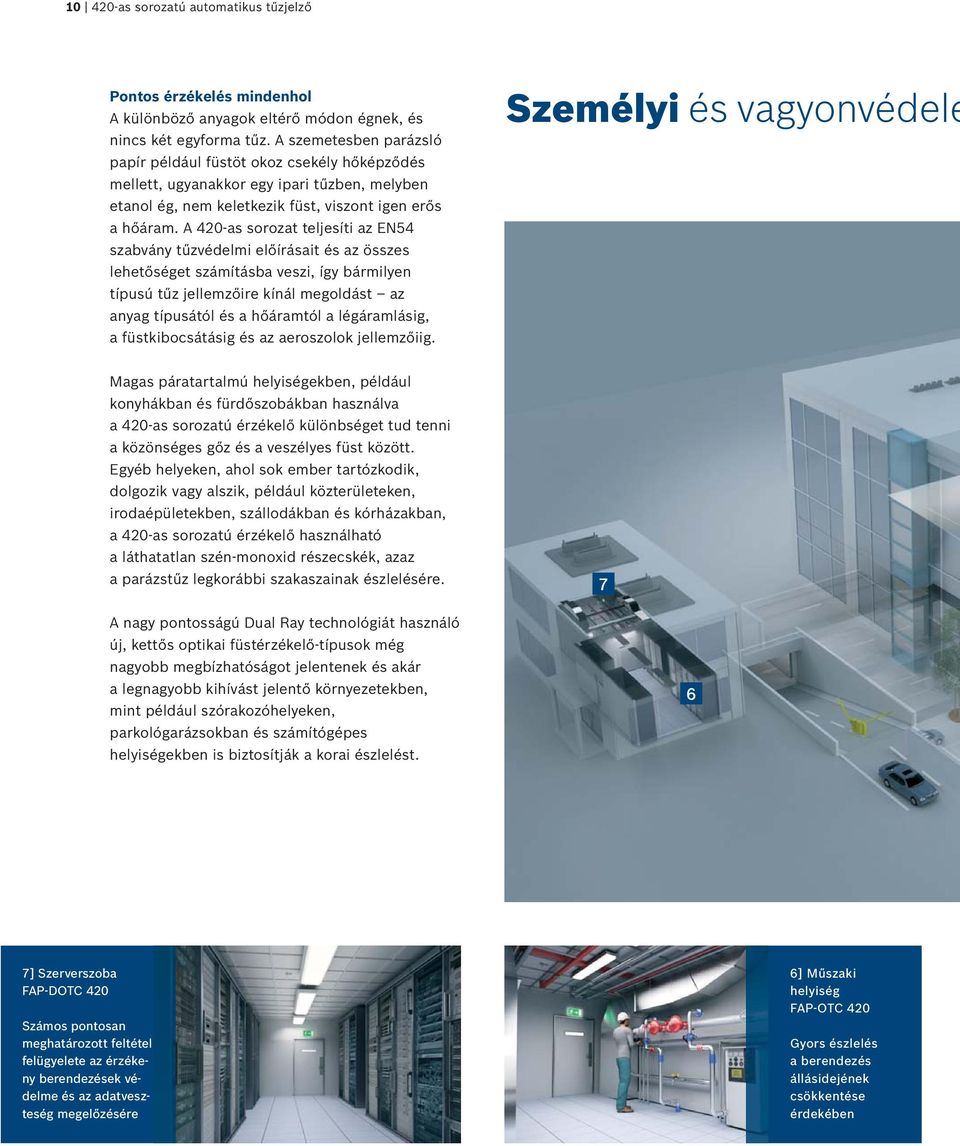

10 as sorozatú automatikus tűzjelző Pontos érzékelés mindenhol A különböző anyagok eltérő módon égnek, és nincs két egyforma tűz. A szemetesben parázsló papír például füstöt okoz csekély hőképződés mellett, ugyanakkor egy ipari tűzben, melyben etanol ég, nem keletkezik füst, viszont igen erős a hőáram. A 420-as sorozat teljesíti az EN54 szabvány tűzvédelmi előírásait és az összes lehetőséget számításba veszi, így bármilyen típusú tűz jellemzőire kínál megoldást az anyag típusától és a hőáramtól a légáramlásig, a füstkibocsátásig és az aeroszolok jellemzőiig. Személyi és vagyonvédele Magas páratartalmú helyiségekben, például konyhákban és fürdőszobákban használva a 420-as sorozatú érzékelő különbséget tud tenni a közönséges gőz és a veszélyes füst között. Egyéb helyeken, ahol sok ember tartózkodik, dolgozik vagy alszik, például közterületeken, irodaépületekben, szállodákban és kórházakban, a 420-as sorozatú érzékelő használható a láthatatlan szén-monoxid részecskék, azaz a parázstűz legkorábbi szakaszainak észlelésére. A nagy pontosságú Dual Ray technológiát használó új, kettős optikai füstérzékelő-típusok még nagyobb megbízhatóságot jelentenek és akár a legnagyobb kihívást jelentő környezetekben, mint például szórakozóhelyeken, parkológarázsokban és számítógépes helyiségekben is biztosítják a korai észlelést. 7] Szerverszoba FAP-DOTC 420 Számos pontosan meghatározott feltétel felügyelete az érzékeny berendezések védelme és az adatveszteség megelőzésére 6] Műszaki helyiség FAP-OTC 420 Gyors észlelés a berendezés állásidejének csökkentése érdekében

11 420-as sorozatú automatikus tűzjelző 11 m Az oldalon látható illusztrációk a 420-as sorozat alkalmazásának néhány példáját mutatják be. A példák csupán ízelítőként szolgálnak a 420-as sorozat által kínált számos lehetőségre. 1] Irodák FAP-O 420 Költséghatékony, megbízható megoldás a parázstüzek korai észlelésére 2] Konferenciaterem FAP-OT 420 Gyorsan terjedő vagy parázstüzek azonosítására 3] Konyha FAH-T 420 Hőmérsékletingadozások észlelésére nyílt tüzet használó helyeken 5] Földalatti parkoló FAP-DOT 420 A Dual Ray technológia számos különböző környezeti feltétel felügyeletét látja el 4] Bár/előcsarnok FAP-DO 420 Kettős optikai füstérzékelő zavarértékeket mutató környezetek megbízható felügyeletéhez
