GSM TÁVJELZŐ ÉS VEZÉRLŐ ESIM021

Átírás

1 GSM TÁVJELZŐ ÉS VEZÉRLŐ ESIM021

2 Felhasználói kézikönyv v1.1 Biztonsági utasítások Kérjük, hogy olvassa el és kövesse ezeket a biztonsági utasításokat és ossza meg ezeket a felhasználókkal a szabályos működtetés és karbantartás érdekében: Az ESIM021 távjelző és vezérlő rendszer (a továbbiakban: rendszer) egy GSM 850/900/1800/1900 MHz sávokon működő rádió adó-vevőt tartalmaz. Ne használja a rendszert ott, ahol egyéb más készülékkel interferálhat és ez által bármilyen lehetséges veszélyt okozhat. Ne használja a rendszert egészségügyi készülékekkel együtt. Ne használja a rendszert veszélyes környezetben. Ne működtesse a rendszert magas páratartalmú, vagy vegyi környezetben, illetve ott, ahol mechanikai hatásnak van kitéve. Ne próbálja meg személyesen megjavítani a rendszert. A rendszer öntapadó címkéje az eszköz alján található. Az ESIM021rendszert nehezen hozzáférhető helyen szerelje fel. A rendszerben bármilyen javítást, biztonsággal csak szakképzett szakember végezhet. A rendszer olyan 9-15VDC/300mA-es tápegységet igényel, amely megfelel az LST EN szabványnak és könnyen hozzáférhető. Amennyiben bármilyen kiegészítő eszközt csatlakoztat az ESIM021-hez (számítógép, érzékelő, relé, stb.), az feleljen meg az LST EN szabványnak. A külső tápegysége csak olyan dugaszoló aljzathoz csatlakoztassa, mely a telepítéssel megegyező helységben van és kétpólusú kismegszakító biztosítja a hálózatról történő leválasztást rövidzár vagy túlterhelés esetén. A megszakító nyitott állapotában az érintkezők közötti távolságnak több, mint 3mm-nek kell lennie. Fázis Nulla PE DC 9-15V ESIM021 Telepítés vagy módosítás megkezdése előtt mindíg szüntesse meg a tápellátást. Ne végezzen telepítést vagy karbantartást viharos időjárási körülmények között. Az ezsköz kikapcsolásához 2 pólusú megszakítót használjon. F1 biztosíték típusa minismdc 0,5A. Csere esetén a biztosítéknak a gyárival teljesen megegyezőnek kell lennie. A WEEE (Elektromos és elektronikus berendezés hulladéka) jelzés ezen a terméken (lásd balra), vagy ebben a dokumentációban azt jelenti, hogy a termék nem kezelhető együtt a háztartási hulladékkal. Az emberi egészségben és a környezetben bekövetkező lehetséges károk megelőzése érdekében, a terméket egy jóváhagyott és környezetileg biztonságos újrahasznosító eljárással lehet feldolgozni. A termék hulladékként történő, megfelelő elhelyezésére vonatkozólag vegye fel a kapcsolatot a termék vásárlási helyével vagy a területileg illetékes viszonteladóval. Szerzői jog ELDES UAB, Minden jog fenntartva Az "ELDES UAB" irásos hozzájárulása nélkül szigorúan tilos ebben a dokumentumban foglaltakat másolni és részben megosztani, vagy harmadik félnek továbbítani. Az ELDES UAB fenntartja a jogot, hogy előzetes figyelmeztetés nélkül frissítse vagy módosítsa ezt a dokumentumot és/vagy az ehhez kapcsolódó terméket. Az "ELDES UAB" kijelenti, hogy az ESIM021 távjelző és vezérlő megfelel az 1999/5/EC irányelv fontos rendelkezéseinek és alapvető követelményeinek. 2

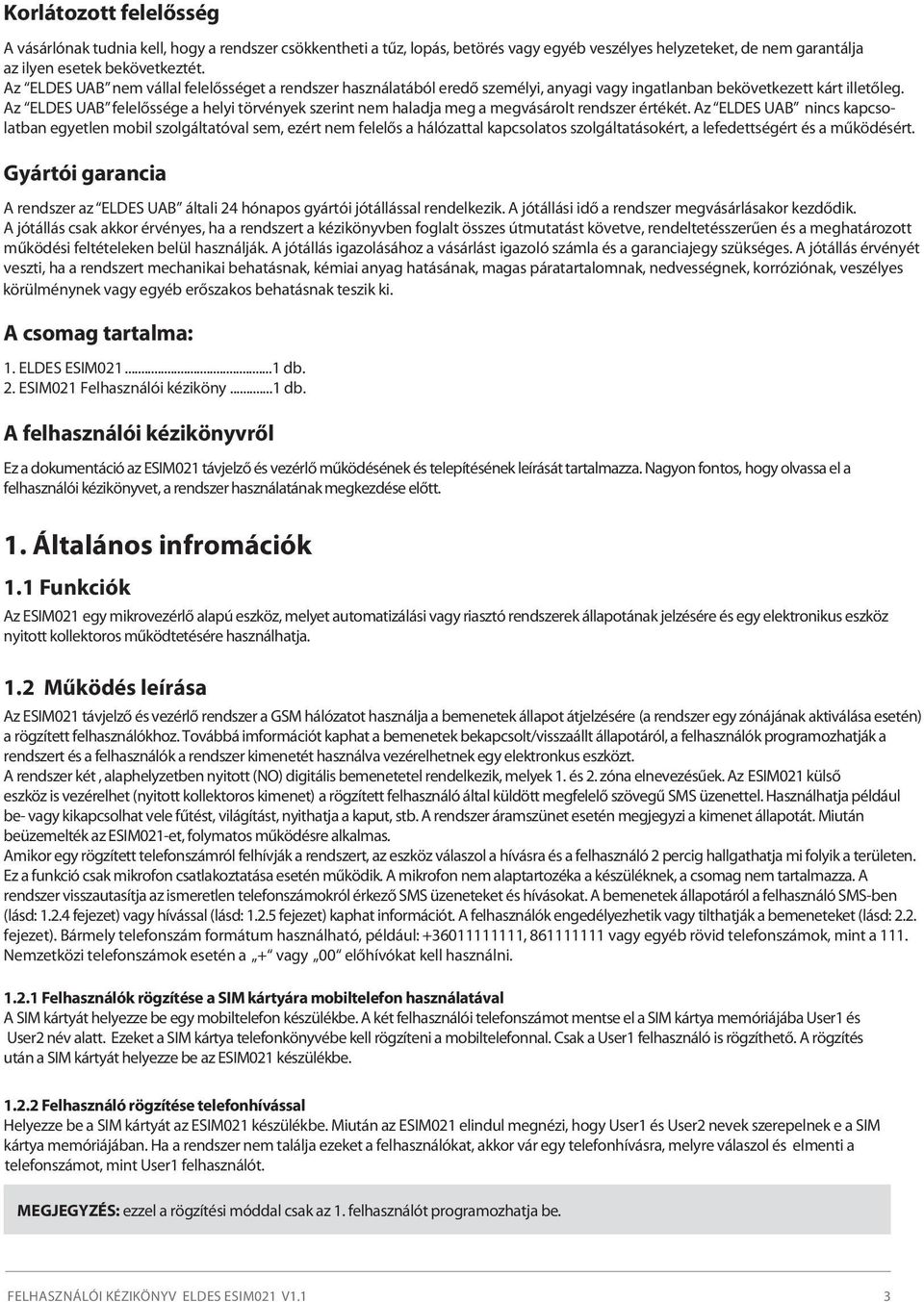

3 Korlátozott felelősség A vásárlónak tudnia kell, hogy a rendszer csökkentheti a tűz, lopás, betörés vagy egyéb veszélyes helyzeteket, de nem garantálja az ilyen esetek bekövetkeztét. Az ELDES UAB nem vállal felelősséget a rendszer használatából eredő személyi, anyagi vagy ingatlanban bekövetkezett kárt illetőleg. Az ELDES UAB felelőssége a helyi törvények szerint nem haladja meg a megvásárolt rendszer értékét. Az ELDES UAB nincs kapcsolatban egyetlen mobil szolgáltatóval sem, ezért nem felelős a hálózattal kapcsolatos szolgáltatásokért, a lefedettségért és a működésért. Gyártói garancia A rendszer az ELDES UAB általi 24 hónapos gyártói jótállással rendelkezik. A jótállási idő a rendszer megvásárlásakor kezdődik. A jótállás csak akkor érvényes, ha a rendszert a kézikönyvben foglalt összes útmutatást követve, rendeltetésszerűen és a meghatározott működési feltételeken belül használják. A jótállás igazolásához a vásárlást igazoló számla és a garanciajegy szükséges. A jótállás érvényét veszti, ha a rendszert mechanikai behatásnak, kémiai anyag hatásának, magas páratartalomnak, nedvességnek, korróziónak, veszélyes körülménynek vagy egyéb erőszakos behatásnak teszik ki. A csomag tartalma: 1. ELDES ESIM db. 2. ESIM021 Felhasználói kéziköny...1 db. A felhasználói kézikönyvről Ez a dokumentáció az ESIM021 távjelző és vezérlő működésének és telepítésének leírását tartalmazza. Nagyon fontos, hogy olvassa el a felhasználói kézikönyvet, a rendszer használatának megkezdése előtt. 1. Általános infromációk 1.1 Funkciók Az ESIM021 egy mikrovezérlő alapú eszköz, melyet automatizálási vagy riasztó rendszerek állapotának jelzésére és egy elektronikus eszköz nyitott kollektoros működtetésére használhatja. 1.2 Működés leírása Az ESIM021 távjelző és vezérlő rendszer a GSM hálózatot használja a bemenetek állapot átjelzésére (a rendszer egy zónájának aktiválása esetén) a rögzített felhasználókhoz. Továbbá imformációt kaphat a bemenetek bekapcsolt/visszaállt állapotáról, a felhasználók programozhatják a rendszert és a felhasználók a rendszer kimenetét használva vezérelhetnek egy elektronkus eszközt. A rendszer két, alaphelyzetben nyitott (NO) digitális bemenetetel rendelkezik, melyek 1. és 2. zóna elnevezésűek. Az ESIM021 külső eszköz is vezérelhet (nyitott kollektoros kimenet) a rögzített felhasználó által küldött megfelelő szövegű SMS üzenettel. Használhatja például be- vagy kikapcsolhat vele fűtést, világítást, nyithatja a kaput, stb. A rendszer áramszünet esetén megjegyzi a kimenet állapotát. Miután beüzemelték az ESIM021-et, folymatos működésre alkalmas. Amikor egy rögzített telefonszámról felhívják a rendszert, az eszköz válaszol a hívásra és a felhasználó 2 percig hallgathatja mi folyik a területen. Ez a funkció csak mikrofon csatlakoztatása esetén működik. A mikrofon nem alaptartozéka a készüléknek, a csomag nem tartalmazza. A rendszer visszautasítja az ismeretlen telefonszámokról érkező SMS üzeneteket és hívásokat. A bemenetek állapotáról a felhasználó SMS-ben (lásd: fejezet) vagy hívással (lásd: fejezet) kaphat információt. A felhasználók engedélyezhetik vagy tilthatják a bemeneteket (lásd: 2.2. fejezet). Bármely telefonszám formátum használható, például: , vagy egyéb rövid telefonszámok, mint a 111. Nemzetközi telefonszámok esetén a + vagy 00 előhívókat kell használni Felhasználók rögzítése a SIM kártyára mobiltelefon használatával A SIM kártyát helyezze be egy mobiltelefon készülékbe. A két felhasználói telefonszámot mentse el a SIM kártya memóriájába User1 és User2 név alatt. Ezeket a SIM kártya telefonkönyvébe kell rögzíteni a mobiltelefonnal. Csak a User1 felhasználó is rögzíthető. A rögzítés után a SIM kártyát helyezze be az ESIM021 készülékbe Felhasználó rögzítése telefonhívással Helyezze be a SIM kártyát az ESIM021 készülékbe. Miután az ESIM021 elindul megnézi, hogy User1 és User2 nevek szerepelnek e a SIM kártya memóriájában. Ha a rendszer nem találja ezeket a felhasználókat, akkor vár egy telefonhívásra, melyre válaszol és elmenti a telefonszámot, mint User1 felhasználót. MEGJEGYZÉS: ezzel a rögzítési móddal csak az 1. felhasználót programozhatja be. FELHASZNÁLÓI KÉZIKÖNYV ELDES ESIM021 V1.1 3

4 1.2.3 Felhasználók rögzítése SMS üzenettel Helyezze be a SIM kártyát az ESIM021 készülékbe. A felhasználók telefonszámát a következő formátumú SMS üzenettel rögzítheti: NRx:yyyyyyyy, ahol x - 1 vagy 2 (1. vagy 2. felhasználó), yyyyyyyy - felhasználó telefonszáma. Ezt a módszert használhatja mindkét telefonszámhoz. Szintén ezt használhatja a felhasználói számok megváltoztatásához. MEGJEGYZÉS: Ezt a módszert csak a kijelölt telefonszámok - 1. és 2. felhasználók - alkalmazhatják, egyéb, nem rögzített telefonszámokról ez a módszer nem működik SMS értesítés Amikor a digitális bemenet (1. zóna vagy 2. zóna) aktív, a felhasználó a Triggered ZONE1 vagy "Triggered ZONE2" szöveges SMS üzenetet kapja. Amikor a digitális bemenet helyreáll, a felhasználó, a Restored ZONE1 vagy "Restored ZONE2" szöveges SMS üzenetet kapja HÍVÁS értesítés Amikor a digitális bemenet (1.zóna vagy 2.zóna) aktív, a felhasználó információs hívást kap. Az eszköz mindkét telefonszámot felhívja, először az 1., majd a 2. felhasználót. Ha egy felhasználó 10 másodpercen belül válaszol a hívásra, akkor behallgathat, majd az eszköz bontja a hívást. Ez a funkció csak akkor elérhető, ha csatlakoztatott mikrofont. A mikrofont az alapcsomagolás nem tartalmazza. MEGJEGYZÉS: Amikor a HÍVÁS üzemmódot használja, a felhasználó nem értesül arról, hogy melyik bemenet aktív és arról sem, hogy a bemenet visszaállt e. 1.3 Technikai jellemzők Elektronikus és mechanikus jellemzők Tápfeszültség 9-15V 300mA maximum Áramfelvétel készenléti módban GSM modem frekvencia Digitális bemenetek (alaphelyzetben nyitott - NO) 2 Engedélyezett digitális bemeneti feszültség értékek 0-30V Impulzus időtartam Kimenetek száma 1 Kimenet terhelhetősége 30mA maximum 850/900/1800/1900 Mhz >600ms Áramerősség - 500mA, Feszültség - 30V Kimenet kapcsolása 1 R OUT Nyitott kollektoros kimenet. Kimenet a COM-ra zár, amikor engedélyezve van. Méretei Működési hőmérséklet tartomány 108x52x30mm o C 1.4 Csatlakozások funkciói Az eszköz fő elemeinek rövidített jelentése GSM MODEM GSM hálózat 850/900/1800M/1900 MHz modem SIM CARD SIM kártya LED LED kijelző ANT GSM antenna MIC Mikrofon GSM MODEM ANT MIC SIM KÁRTYA 1. Ábra LED Z2 Z1 DC+ COM OUT 4

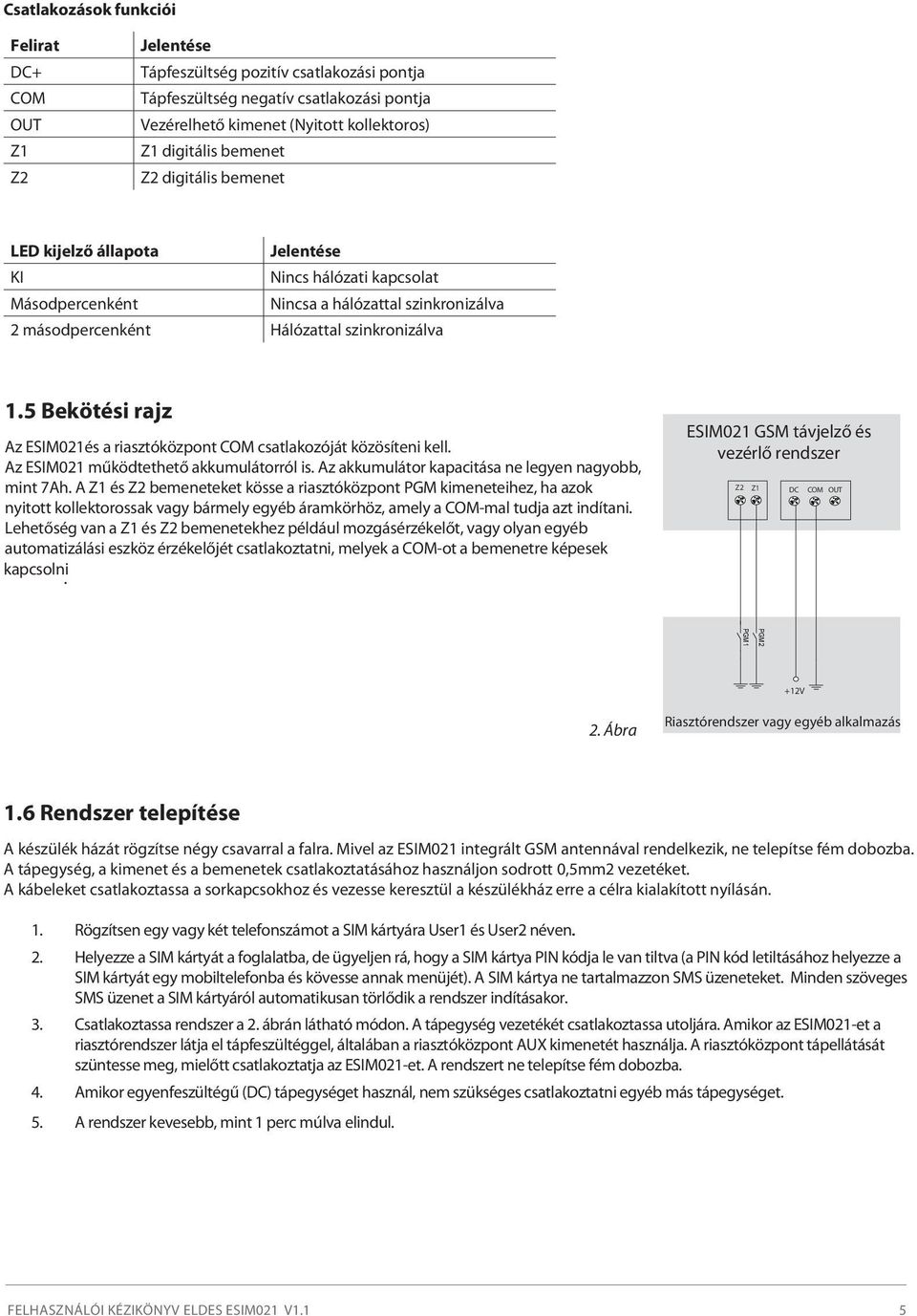

5 Csatlakozások funkciói Felirat DC+ COM OUT Z1 Z2 Jelentése Tápfeszültség pozitív csatlakozási pontja Tápfeszültség negatív csatlakozási pontja Vezérelhető kimenet (Nyitott kollektoros) Z1 digitális bemenet Z2 digitális bemenet LED kijelző állapota Jelentése KI Nincs hálózati kapcsolat Másodpercenként Nincsa a hálózattal szinkronizálva 2 másodpercenként Hálózattal szinkronizálva 1.5 Bekötési rajz Az ESIM021és a riasztóközpont COM csatlakozóját közösíteni kell. Az ESIM021 működtethető akkumulátorról is. Az akkumulátor kapacitása ne legyen nagyobb, mint 7Ah. A Z1 és Z2 bemeneteket kösse a riasztóközpont PGM kimeneteihez, ha azok nyitott kollektorossak vagy bármely egyéb áramkörhöz, amely a COM-mal tudja azt indítani. Lehetőség van a Z1 és Z2 bemenetekhez például mozgásérzékelőt, vagy olyan egyéb automatizálási eszköz érzékelőjét csatlakoztatni, melyek a COM-ot a bemenetre képesek kapcsolnị ESIM021 GSM távjelző és vezérlő rendszer Z2 Z1 DC COM OUT PGM2 PGM1 +12V 2. Ábra Riasztórendszer vagy egyéb alkalmazás 1.6 Rendszer telepítése A készülék házát rögzítse négy csavarral a falra. Mivel az ESIM021 integrált GSM antennával rendelkezik, ne telepítse fém dobozba. A tápegység, a kimenet és a bemenetek csatlakoztatásához használjon sodrott 0,5mm2 vezetéket. A kábeleket csatlakoztassa a sorkapcsokhoz és vezesse keresztül a készülékház erre a célra kialakított nyílásán. 1. Rögzítsen egy vagy két telefonszámot a SIM kártyára User1 és User2 néven. 2. Helyezze a SIM kártyát a foglalatba, de ügyeljen rá, hogy a SIM kártya PIN kódja le van tiltva (a PIN kód letiltásához helyezze a SIM kártyát egy mobiltelefonba és kövesse annak menüjét). A SIM kártya ne tartalmazzon SMS üzeneteket. Minden szöveges SMS üzenet a SIM kártyáról automatikusan törlődik a rendszer indításakor. 3. Csatlakoztassa rendszer a 2. ábrán látható módon. A tápegység vezetékét csatlakoztassa utoljára. Amikor az ESIM021-et a riasztórendszer látja el tápfeszültéggel, általában a riasztóközpont AUX kimenetét használja. A riasztóközpont tápellátását szüntesse meg, mielőtt csatlakoztatja az ESIM021-et. A rendszert ne telepítse fém dobozba. 4. Amikor egyenfeszültégű (DC) tápegységet használ, nem szükséges csatlakoztatni egyéb más tápegységet. 5. A rendszer kevesebb, mint 1 perc múlva elindul. FELHASZNÁLÓI KÉZIKÖNYV ELDES ESIM021 V1.1 5

6 A rendszer megbízhatósága növelése érdekében javasoljuk, hogy ne használjon feltöltős SIM kártyát. A rendszer nem képes elküldeni semmilyen üzenetet, ha elfogy róla az egyenleg. Szintén javasolt a hívás átirányítás és hangposta szolgáltatás letiltása. Érdemes ugyanazt a GSM szolgáltatót választani, mint a felhasználók, a megbízható SMS küldés és a telefonhívás kapcsolat érdekében. Annak ellenére, hogy az ESIM021 telepítése nem bonyolult, javasoljuk, hogy az eszköz telepítését az elektrotechnikát legalább alapszinten ismerő személy végezze, megelőzendő a rendszer meghibásodását. 2. Rendszert vezérlő parancsok NAGYON FONTOS!!! Az aláhúzás _ jel ebben a kézikönyvben a szóköz helyettesítésére szolgál. Amikor SMS üzenetet ír, minden aláhúzás jelet helyettesítsen szóközzel. Az üzenet elejére és végére nem kell semmilyen jelet tenni. Az eszköz programozását és kezelését csak a User1 és User2 néven rögzített felhasználók végezhetik. 2.1 Alapértelmezés szerint a rendszer SMS üzeneten keresztül informálja a felhasználókat az eseményekről. Ahhoz, hogy hívással informálja a rendszer a felhasználókat, a felhasználónak az alábbi SMS üzenetet kell küldenie az ESIM021-nek: CALL Ha vissza akarja állítani az SMS-en keresztüli értesítést, a felhasználónak az alábbi SMS üzenetet kell elküldenie az ESIM021-nek: SMS ESIM 021 CALL 2.2 Bemenetek engedélyezése/tiltása Bemenet engedélyezése Bármelyik bemenet engedélyezhető a következő SMS üzenet küldésével: ZONE1:ON vagy ZONE2:ON Bemenet tiltása Bármelyik bemenet tiltható a következő SMS üzenet küldésével: ZONE1:OFF vagy ZONE2:OFF A bemeneteket engedélyezheti/tilthatja egyszerre vagy egyenként, külön-külön. Mindkét zóna tiltásához küldje le a következő SMS üzenetet: ZONE1:OFF_ZONE2:OFF 6

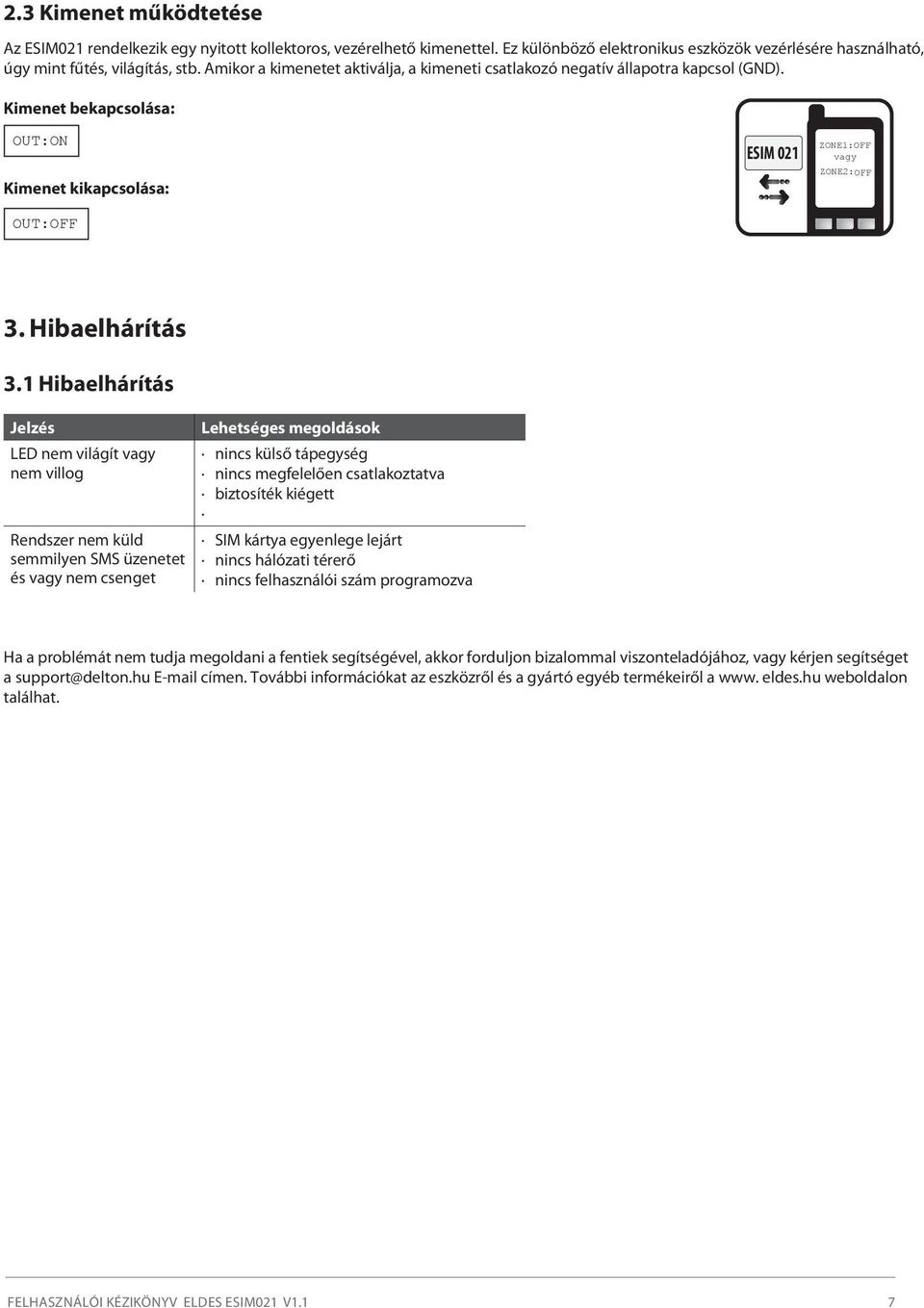

7 2.3 Kimenet működtetése Az ESIM021 rendelkezik egy nyitott kollektoros, vezérelhető kimenettel. Ez különböző elektronikus eszközök vezérlésére használható, úgy mint fűtés, világítás, stb. Amikor a kimenetet aktiválja, a kimeneti csatlakozó negatív állapotra kapcsol (GND). Kimenet bekapcsolása: OUT:ON Kimenet kikapcsolása: OUT:OFF ESIM 021 ZONE1:OFF vagy ZONE2:OFF 3. Hibaelhárítás 3.1 Hibaelhárítás Jelzés LED nem világít vagy nem villog Rendszer nem küld semmilyen SMS üzenetet és vagy nem csenget Lehetséges megoldások nincs külső tápegység nincs megfelelően csatlakoztatva biztosíték kiégett SIM kártya egyenlege lejárt nincs hálózati térerő nincs felhasználói szám programozva Ha a problémát nem tudja megoldani a fentiek segítségével, akkor forduljon bizalommal viszonteladójához, vagy kérjen segítséget a support@delton.hu címen. További információkat az eszközről és a gyártó egyéb termékeiről a www. eldes.hu weboldalon találhat. FELHASZNÁLÓI KÉZIKÖNYV ELDES ESIM021 V1.1 7
