1 Reológiai konferencia Mit kell tudni a polimerek/m!anyagok reológiájáról? II. A mérési eredmények gyakorlati alkalmazása Dr. Macskási Levente, a M#anyag és Gumi f!szerkeszt!je Az ATESTOR Kft. a korszer! m!anyagipari vizsgálóm!szerek kereskedelme és szervizelése mellett fontosnak tartja azt is, hogy vev"inek és az iparágban dolgozó szakembereknek naprakész alapismereteket és információkat nyújtson. Ennek szellemében október 27.-én a Kecskeméti F"iskola GAMF Kara Fém- és M!anyag-feldolgozó Technológiai Intézetének M!anyag- és Gumifeldolgozó Szakcsoportjával közösen reológiai el"adássorozatot és gyakorlati bemutatót szervezett, melyen mintegy 50 szakember vett részt. Kétrészes sorozatunk második cikkében az elhangzott el"- adások [1 3] alapján tekintjük át a polimerek reológiájának gyakorlati alkalmazásait. 1. Az MFI mérések értékelése és dokumentálása az ipari gyakorlatban Az ISO 1133 szabvány szerinti MFI (MFR) mérést általánosan használják a m!anyag-feldolgozás gyakorlatában, ennek ellenére számos probléma merül fel a mérések el"készítése és végrehajtása során. Az alábbiakban bemutatott mér"program segít ezek megoldásában, és az ezzel kialakított dokumentációs rendszer lehet"vé teszi a mérések visszakövethet"ségét [1]. Az MFI mérés minden olyan területen alkalmazható, ahol a polimer alapanyagok min!ségér!l, vagy a késztermékek min!ségi változásáról gyors, megbízható eredményt akarunk kapni. Megmutatja, hogy a késztermék anyagi min!sége milyen mértékben változott a feldolgozás során, azaz a polimer mennyire degradálódott. Mire érdemes alkalmazni az MFI mérést? "a beérkez! alapanyagok min!ségellen!rzésére, "az alapanyag nagymennyiség# felhasználásánál, "rövid ciklusid! esetén, "minden gyártásnál, ahol a termék kismérték# min!- ségi változása is kihat a további felhasználásra. Mikor érdemes alkalmazni az MFI mérést? "egy termék gyártásának indításánál, "fröccsönt! gépek beállításánál, "összehasonlító méréseknél. Miért jó ezt a mérési módszert választani? "aránylag gyors mérési eredményt ad, "jó a mérési pontosság, "jó min!ség#, hosszú élettartamú termékekhez, "kevesebb selejt, hulladék érdekében, "a technológiai hulladék újrafeldolgozhatósának megítélésére, "környezetvédelmi el!nyök: nincs vegyszerszükséglet és nem keletkezik mérgez! hulladék. 1. ábra. Mérési program 2. ábra. A mér"program küldése a mér"készülékre adatátviteli modullal 3. ábra. A mér"eszköz és a számítógép közötti kapcsolat megteremtése MFRCom segítségével * ATESTOR Anyagvizsgálat-Méréstechnika Kft., 1016 Budapest, Aladár utca 19. telefon: , info@atestor.hu, évfolyam 3. szám

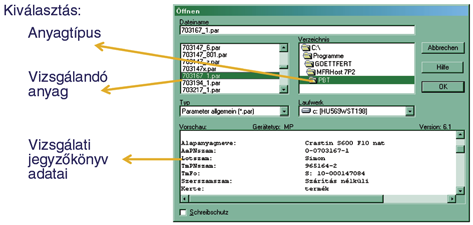

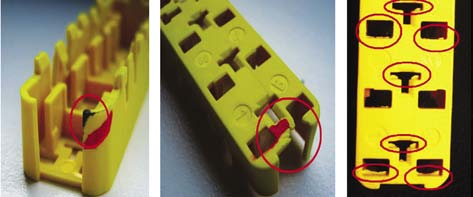

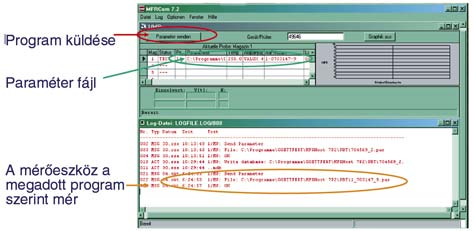

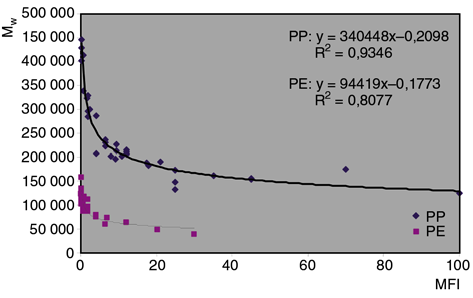

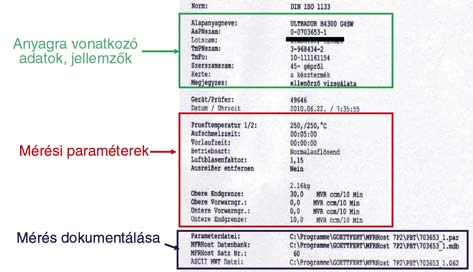

2 re vonatkozó mérési eredmények bármikor visszakereshet!k. 4. ábra. A mért MVR értékek, cm 3 /10 min 2. Termékmin!sítési reológiai mérések egy alapanyaggyártó gyakorlatában. Mikor szükséges a kapillárreométer és mikor elég az MFI mérése? A poliolefinek min"ségvizsgálatának, illetve min"ségellen"rzésének középpontjában a folyási mutatószám (MFR/MFI) és a magas h"mérséklet! gélpermeációs kromatográffal meghatározott molekulatömeg-eloszlás görbéb"l származó átlagos molekulatömeg közötti öszszefüggés áll (7. ábra). Egy konkrét esettanulmány azt mutatja be, hogyan lehet a reológiai információk segítségével megoldani egy vev"i feldolgozástechnikai problémát [2]. 6. ábra. Fröccsöntési hibák. a) beégés, b) anyaghiányos, c) sorjás Az 1 3. ábrákon a mérés, az adatátvitel és a kapcsolatteremtés számítógépes képerny!felvételei láthatók. A 4. ábra a mérési pontok szórását mutatja. Mivel a szórás 2%-on belül van, ezért nem kell azokat szelektálni. Az 5. ábrán különböz! extrudátum hibákról készült felvételek, a 6. ábrán pedig jellemz! fröccsöntési hibák láthatók. Az MFR-Host-PC mér!program "a mérési eredmények feldolgozásában ez egyik legjobban használható eszköz, mely lehet!vé teszi a készülék irányítását, valamint a mérési eredmények kiértékelését, a mérési dokumentumok tárolását, a vizsgálati eredmények nyomon- és visszakövethet!ségét, "segítségével olyan nyilvántartási rendszer készíthet!, melynek alapján a polimer típusokra, a típusokon belül különböz! összetétel# polimerekre, a késztermékek- 7. ábra. Polietilének, polipropilének molekulatömege és MFI értéke közötti összefüggés Az alábbi esettanulmány egy palackfúvásra alkalmas polietilénnel kapcsolatos. Egy feldolgozó cég július 3-án reklamációt nyújtott be, mert a TVK által gyártott BS HDPE termék feldolgozása során az alábbi rendellenességeket tapasztalta: "a palack súlya növekedett és ingadozott, "megn!tt az ömledéknyomás, 5. ábra. Extrudátumok. a) nem degradálódott anyag, b) rugalmas, szétváló spirálok, nem pattan el a szál, c) degradálódott anyag extrudátuma összetapad, széthúzásnál roppanva törik, d) nagyon viszkózus anyag, e) légbuborékok az extrudátumban évfolyam 3. szám 103

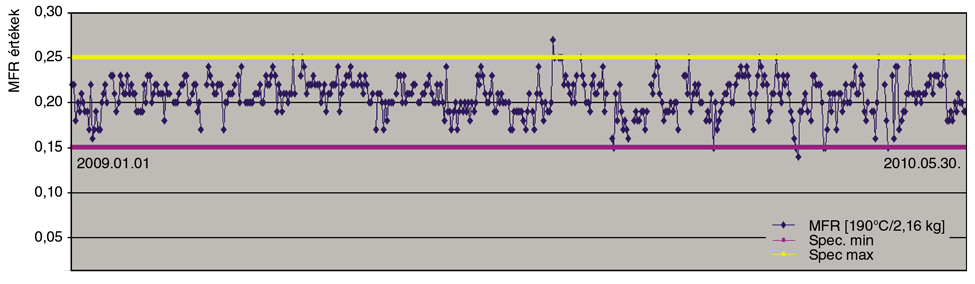

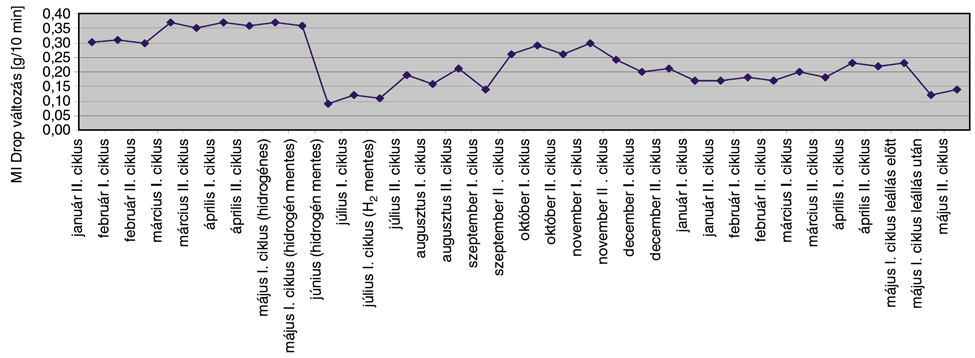

3 8. ábra. MFR értékek alakulása a január május id"szakban a HDPE1 üzemben "megváltozott az el!forma reológiai viselkedése, n!tt a reológiai duzzadás, "lyukak keletkeztek, a sorja eltávolítása nehézkessé vált, "csökkent a palackok merevsége, terhelhet!sége, "20 40%-kal csökkent a termelékenység. A 8. ábrából látható, hogy az MFR értékekben nem következett be olyan jelleg# változás, ami indokolta volna a vev! által leírt feldolgozási problémákat. A két vízszintes vonal a termék MFR értékek alsó és fels! t#réshatárát jelölik. A HDPE termékeknél magas h!mérsékleten természetes folyamat a térhálósodás, ami láncok közötti keresztkötések kialakulásával jár. Ezért az ilyen polietilén magas h!mérséklet# feldolgozása során az MFR érték csökken. Ezt a jelenséget a szakzsargon MI Drop effektusnak nevezi. Ha megvizsgáljuk a technológiában a magas h!- mérséklet# granulálás során fellép! MI Drop effektust (MFR por félkész termék a reaktorból MFR granulátum termék ), azt tapasztaljuk, hogy 2009 júniusában történt egy változás az értékében, ami egybeesik a reklamált termékek gyártási idejével (9. ábra). Az effektus ilyen mérték# változása el!revetítette, hogy a reklamáció okát a molekulaszerkezeti jellemz!kben és a reológiai változásokban kell keresni. A reklamáló vev! további folyamatos ellátást igényelt és miután bebizonyosodott, hogy az MFR mérés alkalmatlan a termékmin!ség elemzésére, ezért sürg!sen olyan megbízható vizsgálati módszert kellett találni, amely dönt a termék feldolgozhatóságáról. Megfelel!nek bizonyult a kapilláris viszkozimetria. A 10. ábrán látható programmal jól értékelhet! viszkozitás görbét vettünk fel, mely /s nyírósebesség tartományban vizsgálja az anyag viselkedését. Ezzel sikerült egyértelm# folyási különbséget detektálni a vev! által reklamált és a korábban megfelel!nek min!sített anyagok között (11. ábra). A vizsgálat rövid (kb. 20 perces) mérési ideje lehet!vé tette a termék el!állítás támogatását és nyomon követését a megfelel! min!ség# termék gyártása érdekében. Egyértelm#en modellezhet!vé vált a vev! problémája, hiszen a magasabb nyírási sebesség tartományban (amely a fúvási feldolgozásra jellemz!) a 11. ábrán vázolt nyírófeszültség ingadozás okozhatta a vev! által tapasztalt jelenséget. A folyásindex vizsgálat ilyen jelleg# anyagi min!ségi probléma kiderítésére alkalmatlannak bizonyult. 9. ábra. MI Drop változása január május között a HDPE1 technológiában évfolyam 3. szám

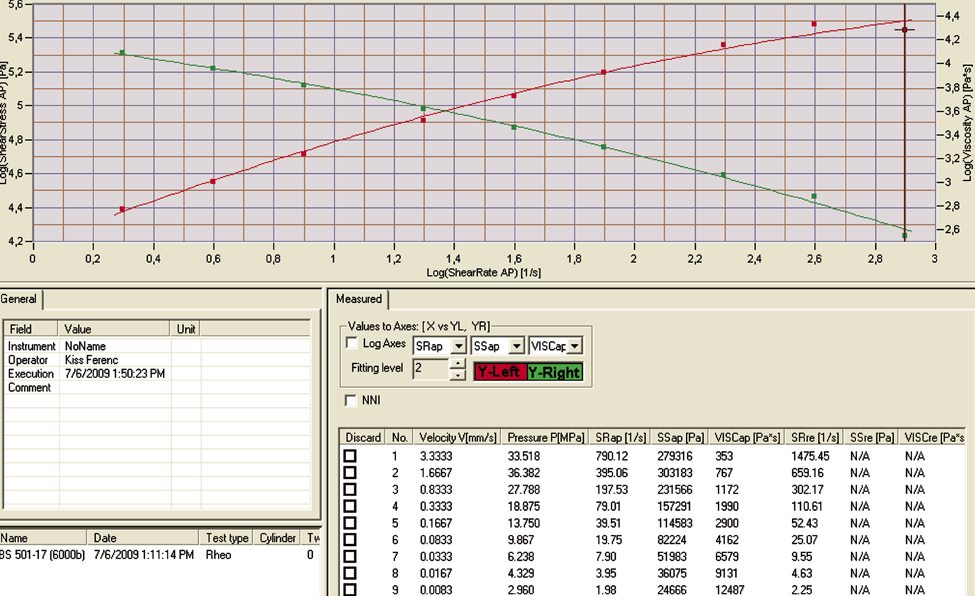

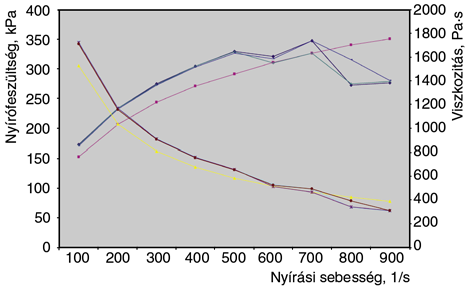

4 10. ábra. A kérdéses polietilén folyásgörbéje és viszkozitás függvénye 190 C-on 11. ábra. A reklamált tételek és a referencia minta folyásgörbéinek és viszkozitás függvényeinek összehasonlítása, # nyírófeszültség, kpa, adag (referencia adag), $ nyírófeszültség, kpa, adag, " nyírófeszültség, kpa, adag, # nyírófeszültség, kpa, adag, % viszkozitás, Pa s, adag (referencia adag), $ viszkozitás, Pa s, adag, $% viszkozitás, Pa s, adag, & viszkozitás, Pa s, adag 3. Reológia a gumiipar gyakorlatában A gumiipari technológiában mind a kutatás-fejlesztés, mind a min"ségellen"rzés általánosan használja a Mooney viszkozimétert (kalanderezés, kenés), a Monsanto reométert (vulkanizációs tulajdonságok, fröccsvulkanizálás) és a Göttfert viszkozimétert (extruzió). Az alábbiakban nem a mérések elvér"l és azok kivitelezésér"l, hanem az eredmények ipari alkalmazásáról lesz szó [3]. Ha egy gumigyártónak szüksége van egy kaucsukkeverékre, akkor tervez!jének, illetve készít!jének a következ! információkra van szüksége: "a kaucsukkeverék f! funkciója, "a funkció teljesítésének körülményei (közegek), "a gumitermék gyártástechnológiája, "egyéb speciális igények (vizsgálatok). A tapasztalatok szerint a követelmények megfogalmazása nem sikerül teljes mértékben. Mik ennek az okai? "maga a megrendel! sem tudja a teljes követelményrendszert (gyakran a keménységen kívül mást nem tud), "a megrendel! tisztában van a m#szaki követelményekkel, közli is azokat, de nem súlyoz, "a követelményrendszer nem fedi le a termék teljes gyártási folyamatát (pl. elvárt folyási tulajdonságok), "a megrendel! semmit nem közöl a feldolgozó berendezés paramétereir!l (gyakran nem is ismeri azokat). Mindezek figyelembevételével kell kiválasztani az alap elasztomert, majd a különböz! adalékokkal (tölt! - anyagok, lágyítók, aktivátorok, öregedésgátlók, vulkanizáló szerek) a kívánt tulajdonságot beállítani. A kaucsuk keverékek jellemz!en er!sen töltött elasztomer rendszerek, melyek polimer tartalma általában a teljes tömegnek csak kb. 50%-a, bizonyos elasztomerek esetén ez egészen 25%-ig csökkenhet. Minél töltöttebb egy kaucsukkeverék, annál kevésbé lehet támaszkodni a felhasznált alap elasztomer tiszta viszkozitási tulaj évfolyam 3. szám 105

5 donságaira. A reológiai viselkedés szempontjából nagy jelent!ség#k van a termékek elvárt keménységi el!írásainak, ami jelent!s befolyást gyakorol a keverék töltési fokára. A gumigyártmányok ShA keménységét, amenynyiben a fels! tartományokat (80 90 ShA) kívánjuk megvalósítani, klasszikusan igen aktív kormok adagolásával érjük el. Ebben az esetben viszont olyan nagy lesz a keverékek viszkozitása, hogy pl. fröccssajtolás estén a csiga vagy a dugattyú nem képes a keveréket a szerszámba továbbítani. (Nem véletlen, hogy a fröccssajtolással készül! termékek ritkán keményebbek 70 ShA foknál.) Kemény keverékek esetén a következ! lehet!ségek állnak rendelkezésre: "nem valódi lágyítók (bels! csúsztatók) adagolása, "plasztomerek adagolása, "a térhálós#r#ség növelése. A kaucsukkeverékek folyási tulajdonságainak beállítását tovább bonyolítja a vulkanizálás folyamata. A keverékgyártóknak kell megküzdeni azzal a gyakorlatban igen sokszor el!forduló esettel, hogy a feldolgozó nem rendelkezik megfelel! mélység# szakmai ismeretekkel (extruderének karakterisztikái, fröccsgépének tulajdonságai). Ahogy nincs két teljesen azonos recept, nincs két azonos kever!gép, hengerszék, úgy nincs két azonos feldolgozó berendezés sem (átadott receptek problémái). Ezért a megtervezett és elkészített keverékeket mindig azon a berendezésen kell kipróbálni, amelyen az üzemi gyártás folyik (nem mindig sikerül, számos probléma léphet fel). A laboratóriumban mérhetünk (és mérünk is természetesen) bármilyen megfelel! (esetleg el!írt) értéket, ha a 12. ábra. a d) 50, 60, 70 és 80 ShA keménység! kaucsukkeverékek forgatónyomaték-id" összefüggései évfolyam 3. szám

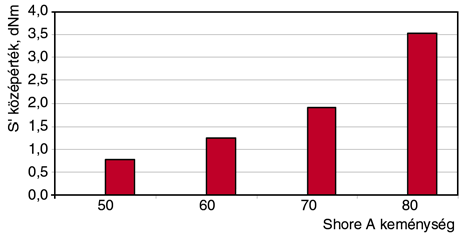

6 feldolgozó berendezésen probléma jelentkezik, nem megfelel! a keverék. És mi jön ezután? Nem jó a keverék, mert "nem lehet rendesen benyomni a fröccsszerszámba, "nem eszi a csiga, "az extruder fejnyomása nagyon ingadozik, "a profil keresztmetszete ingadozik, "a profil összeesik. A nagy cégek természetesen fel vannak szerelve modern laboratóriumi berendezésekkel, de ezeket els!sorban fejlesztéseik során használják. A napi gyakorlatban a gyors vizsgálatok használatosak, ezek között is els!sorban a Monsanto reométerek. Ezek a berendezések gyakran már a kever!sorban, on-line módon végzik az ellen-!rzést. A Monsanto diagram a keverék egyenletességét mutatja és közelít! felvilágosítást ad a keverék folyási tulajdonságaira is. A 12a d. ábrákon néhány, más-más célú és alap elasztomert tartalmazó, de azonos ShA keménység tartományba tartozó keverék reométergörbéje látható. Ha átlagoljuk a különböz! kaucsukokból, eltér! feldolgozásra készített és különböz! töltöttség# keverékek S& min értékeit, jól látható a keménység, illetve az aktív tölt!anyagok hatása (13. ábra). 1. táblázat. M$szaki paraméterek Jellemz!k Referencia Kiindulás Újrakezdés Javítás Kifolyási sebesség, mm 3 /s Teljes térfogat, mm Viszkozitás, Pa s Nyírósebesség, 1/s Duzzadás, % 8,0 nincs adat 5,2 5,8 hosszú ideje szállított és feldolgozott keverékének reprodukálása úgy, hogy ugyanazon berendezéseken (extrudereken), ugyanazon szerszámokkal, és lehet!leg ugyan - azon extrudálási paraméterekkel a termék azonos legyen. Szerencsére ehhez a feladathoz egy jó felszerelt laboratórium segítségét is igénybe vehettük, amelyben Göttfert kapilláris reométerrel egyrészt az aktuális keveréket megvizsgálhattuk, másrészt az eredmények összehasonlításával követni tudtuk a fejlesztés egyes lépéseit. A keverék fizikai és vulkanizációs tulajdonságainak reprodukálása viszonylag gyorsan megtörtént, mivel ebben nagy gyakorlata van a fejleszt!knek. A szokásos alapon, a szokásos kaucsukkal készült els! extruder-keverék többé-kevésbé kielégítette a várt mechanikai és vulkanizációs el!írásokat, azonban a reológiai vizsgálati eredmények, valamint a próbafeldolgozás során a kívánt eredményhez képest oly mértékben tértek el a méretek, hogy világossá vált, apróbb módosítások nem elegend!k. Kezd!dött az egész elölr!l Több laboratóriumi kísérlet után rátaláltunk az alkalmasnak t#n! alapkaucsukokra, és az azokból készült keverékek már sikerrel kecsegtettek (1. táblázat). 13. ábra. A töltöttség hatása Végezetül álljon itt egy példa, mely minden keverékfejleszt! rémálmai közé tartozik. A feladat egy gyártó Források [1] Horváth, E.: Az MFI mérések értékelése és dokumentálása az ipari gyakorlatban [2] Kiss, F.: Termékminõsítési reológiai mérések egy alapanyaggyártó gyakorlatában. Mikor szükséges a kapilláris reométer és mikor elég az MFI mérése? [3] Palotás, L.: Reológia a gumiipar gyakorlatában évfolyam 3. szám 107
