1 RAFFSTORE-OK ÈS ZSALUZIÁK

2

3 A FÉNY FAZETTÁI Az ellentétek vonzzák egymást. Az éjszaka a nappalt kíséri. A világosnak szüksége van a sötétre. A fekete feltételezi a fehéret. Ahol fény van, ott árnyék is van - a fény szelíd formája. A lágyan megrajzolt világosság. Szétszórt sugarak. Óvatosan befestik a teret. Csíkokkal, pontokkal, gyengéd vonalakkal és változatos alakzatokkal. A falak fölött suhannak, a földön táncolnak, atmoszférát teremtenek. Fényszínház, olyan szép és sokoldalú, mint a HELLA árnyékolástechnikája.

4 FÉNY ÉS ÁRNYÉK INDIVIDUÁLISAN RAFFSTORE-OK ÈS ZSALUZIÁK A HELLA termékpaletta technikai és optikai csúcsa: A raffstoreok és zsaluziák rugalmas és hatékony nap- és belátás elleni védelmi megoldásként gondoskodnak az optimális térklímáról és teszi, amelyekkel a napsütést egyénileg lehet szabályozni. Raffstore-ok és zsaluziák, a legjobb választás, ha egy maximálisan

5

6 ECN-RENDSZER : AZ INNOVÁCIÓ! VILÁG- - tökélyre viszi a dizájnt és javítja a hagyományos rendszerek funkcionalitását. Az új raffstore-generáció: Javított értékek a hagyományos rendszerekhez képest: - Kisebb és keskenyebb csomagok - Csekélyebb takarólemez-magasságok - Magasabb szélstabilitás és élettartam

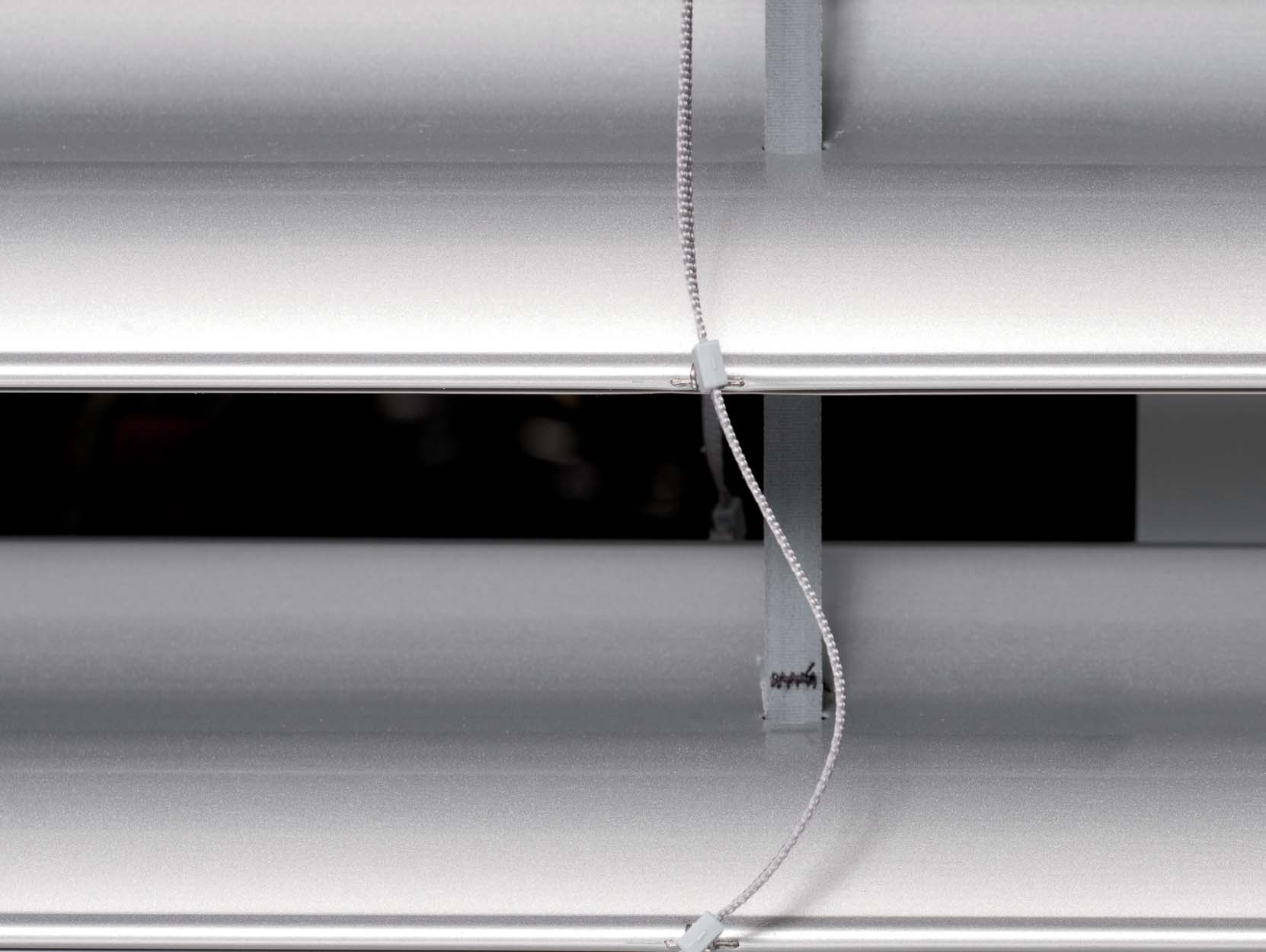

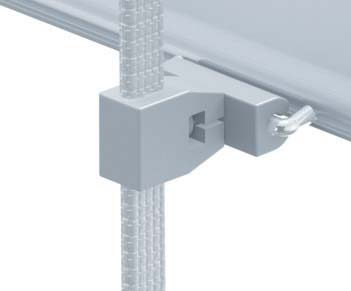

7 KIS ALKATRÉSZ, NAGY HATÁS A textil heveder a kevlár-betétek révén rendkívül jó formatartó a lamellákat zörejmentesen, biztosan és csavarásállóan lehet vezetni. is. egzakt csomagolás magas szélstabilitás

8

9 AZ EREDETI MINDEN ESETRE AR 63 S ECN RAFFSTORE-OK AR 63 Z ECN RAFFSTORE-OK ÚJ A HELLA az S-lamellákat a raffstore-okhoz fejlesztette ki és így a tökéletesítve most technikailag kevés hely esetén is beépítheti a raffstoreok legújabb generációját. ideális lehet felújításoknál/utólagos beépítéseknél, és megkönnyíti Javított értékek a hagyományos rendszerekhez képest: - A beépítés 110 mm-es üregekben lehetséges, mintegy 30 mm-t spórolhat - Egyedülálló, mivel kötélfeszítéssel kapható Az eredeti S-lamella, csak a HELLÁ-tól: elegáns lágy hullámkontúr A Z-lamella: modern geometrikus kontúroptika Lamellaszélesség 63 Lamellatípus peremezett Oldalvezetés max. magasság (mm) min. lamellaszélesség (mm) Az önálló szerkezet max. lamellaszélessége (mm) Az önálló szerkezet max. lamellafelülete (m²) A csatlakoztatott szerkezet max. lamellafelülete (m²) kötélfeszítéssel, 45 -ra kinyitva rejmentes csukódásával a beépített

10 HIGHLIGHT TELJES SZÉLESSÉGÉBEN Az AR 92-es raffstore a technikai és optikai highlight a szélstabil napvédelmi lamelláknál. Egy igazi "mindentudó", aki gondoskodik az optimális térklímáról: szabályozása egészen a kiváló sötétítésig a lamellák állíthatósága révén, mévé teszi.

11 AR 92 S ECN RAFFSTORE-OK AR 92 Z ECN RAFFSTORE-OK Az eredeti S-lamella, csak a HELLÁ-tól: harmonikusan lágy vonalvezetés A Z-lamella: Geometriailag kifejezett kontúr Lamellaszélesség 92 Lamellatípus peremezett Oldalvezetés max. magasság (mm) min. lamellaszélesség (mm) Az önálló szerkezet max. lamellaszélessége (mm) Az önálló szerkezet max. lamellafelülete (m²) A csatlakoztatott szerkezet max. lamellafelülete (m²) kötélfeszítéssel, 45 -ra kinyitva rejmentes csukódásával a beépített

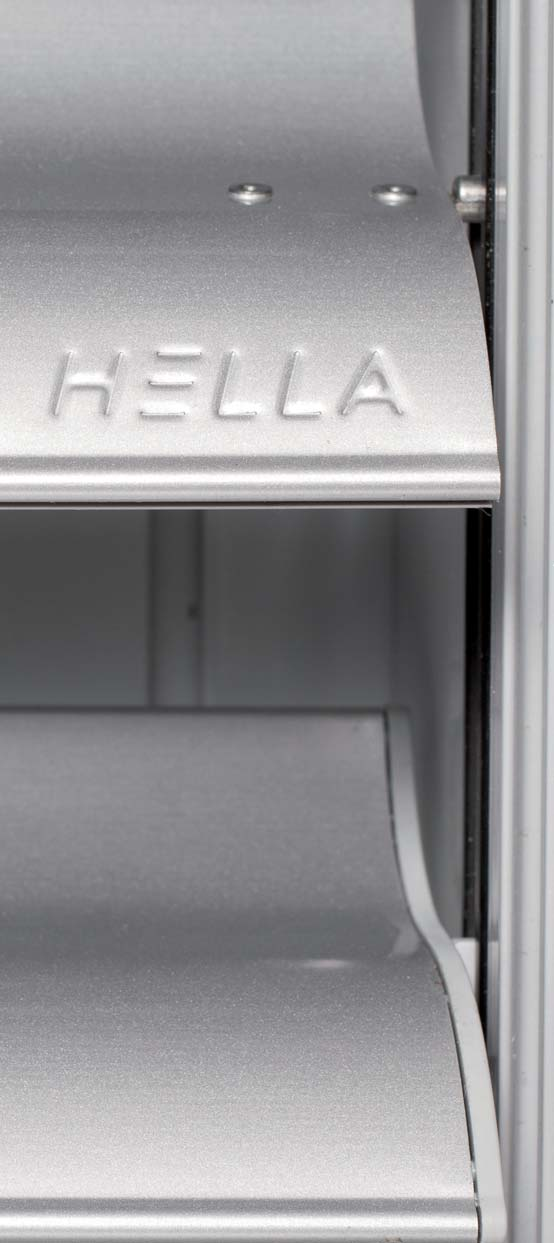

12 A TÖKÉLETES ÚJRA FELTALÁLVA Az AR 80 raffstore-klasszikust a HELLA-techikusok sok részletében továbbfej- - még több szélstabilitást és a fényirányítási funkció különleges hatékonyságát kölcsönzi ennek a terméknek. Újra egy találmány a HELLÁ-tól.

13 AR 80 ECN RAFFSTORE-OK ÚJ Lamellaszélesség 80 Lamellatípus peremezett Oldalvezetés max. magasság (mm) min. lamellaszélesség (mm) Az önálló szerkezet max. lamellaszélessége (mm) Az önálló szerkezet max. lamellafelülete (m²) A csatlakoztatott szerkezet max. lamellafelülete (m²) konkáv AR 80-as lamella. Kérésre fényirányítási funkcióval is. Egyedülállóan egzakt csomagolás

14 A KLASSZIKUS AKI MÁR BEVÁLT A KIVITELEZÉSBEN Az ARO 65-ös raffstore-modell a piacon már bevált klasszikusok közé tartozik. A lamellák, ahogyan az összes HELLA-raffstore-nál, egy nagyon elasztikus A peremezett stancolt furatok védik a felhúzószalagokat és fölöslegessé teszik - klasszikus egy csaknem karbantartásmentes homlokzati elem. Kérésre az ARO 65-ös raffstore fényirányítási funkcióval is kapható.

15 ARO 65-ÖS RAFFSTORE-OK Az alapvakolat leírása Lamellaszélesség 65 Lamellatípus peremezett Oldalvezetés max. magasság (mm) min. lamellaszélesség (mm) Az önálló szerkezet max. lamellaszélessége (mm) Az önálló szerkezet max. lamellafelülete (m²) A csatlakoztatott szerkezet max. lamellafelülete (m²) - intelligens OMEGA-stancolással való rögzítéssel váltja ki. Ezáltal egy egye- lehet megalkotni, Formailag tökéletes és csaknem karbantartásmentes.

16

17 FINOM ÉS RAVASZ AF 50 / AF 60 / AF 80 / AF 100 legszívesebben semmit nem szeretnénk kapni. Tehát jobb, ha rögtön sokkal jobban védve érezzük magunkat. És megteremtjük magunknak az egészen személyes jó közérzetünket. És a technikai különlegesség: ságukkal, így ellenállnak a nagy szélterhelésnek is és mindig visszatérnek az eredeti állapotukba. Lamellaszélesség 50 / 60 / 80 / 100 Lamellatípus lapos Oldalvezetés max. magasság (mm) min. lamellaszélesség (mm) Az önálló szerkezet max. lamellaszélessége (mm) Az önálló szerkezet max. lamellafelülete (m²) A csatlakoztatott szerkezet max. lamellafelülete (m²) Az AF 50 max. lamellafelülete (m²) Az AF 50 max. lamellafelülete (m²) AF 50 E: Az E "economy-" jelent! AF 50: csak kötélvezetéssel AF 100: max. magasság 4000 mm kötélfeszítéssel, csukva kötélfeszítéssel, 45 -ra kinyitva kötélfeszítéssel, 90 -ra kinyitva

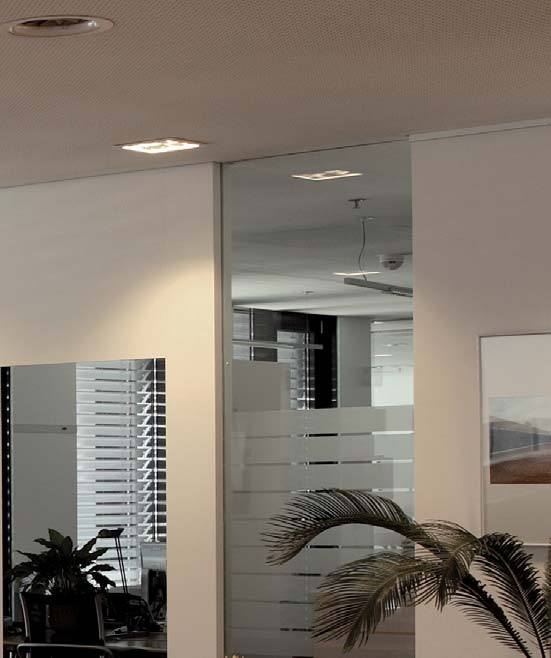

18 DEKORATÍV DIZÁJN - HARMONIKUS KÖRNYEZET - és a nagy színspektrumot célzottan a szoba hangulatának emelésére lehet bevetni. De a kíváncsi tekinteteket is kizárhatjuk. Az összes lakó- és munkaterületen való univerzális bevetésé-

19 IF 50 / IF 60 / IF 80 Lamellaszélesség 50 / 60 / 80 Lamellatípus lapos Oldalvezetés nélkül / kötél max. magasság (mm) min. lamellaszélesség (mm) Az önálló szerkezet max. lamellaszélessége (mm) Az önálló szerkezet max. lamellafelülete (m²) A csatlakoztatott szerkezet max. lamellafelülete (m²) Az IF 50 max. lamellafelülete (m²) Az IF 50 max. lamellafelülete (m²) Zárva 45 -ra kinyitva 90 -ra kinyitva

20 TARTÓS ENERGIA-ÉS KÖRNYEZETHATÉKONYSÁG van szükség. A modern építési és lakástechnológiával ezt az és ezzel a költségek is csökkennek. A HELLA árnyékolástechnikai termékei akár 50%-kal csökkentik a kellemes közérzet energiaszükségletét. Kellemes mellékhatás: Ezzel védi a természetünket.

21 Nyár " + //" B 9 a fokozatmentesen szabályozható alkalmazás függvényében akár qd $ 9 " $ %! % Tél A HELLA raffstore-ok/zsaluziák csukott állapotban egy álló légrést % "! % 30%-kal is csökkenhet. " 9 % % " A raffstore-ok/zsaluziák és az ablak közti légáramlás révén a konvekció " % % _ " lakótérben. B 9 # % 7 % marad, a hideg pedig kint.

22 HELYZET HELLA PERFORÁCIÓ Standard le fel le fel - a lamellák 50 -ban, a felfelé menetnél pedig 90 -ban vannak megdöntve, így ezen fázis alatt is be tud áramlani a fény a helyiségbe. az adagolt fénybeesést, még zárt, ill. félig zárt állapotban is. A perforáció kérésre a fenti, lenti vagy a teljes lamellázatban szabadon választható. Ebben a szép: Élvezheti a kilátást!

23 A HELLA FÉNYIRÁNYÍTÁSI FUNKCIÓ Teljes fény, ha erre van szükség, vagy fokozatmentes lesötétítés, ahogyan szeretnénk: Az egyéni fényirányítási funkció a HELLA raffstore-okat és zsaluziákat a harmo- funkció a helyiségek világítási költségeit is lecsökkenti: Az egyénileg irányítható lamella-helyzetek megengedik, hogy annyi napfényt használjunk, amennyi csak lehetséges, méghozzá teljesen tükrözésmentesen. Minden modellnél kapható, kivéve az AF 50 E-t. - a helyiséget megvilágítsuk. Fényirányítási funkció nélküli standard raffstore-oknál/zsaluziáknál is ges fényre van szükség, hogy a helyiséget megvilágítsuk. fenn, hanem a napfényt is optimálisan használhatjuk arra, hogy a helyiséget megvilá- fényirányítási funkcióval

24 KÉNYELEM KÍVÁNSÁG SZERINT KEZELÉSI MÓDOK Minden HELLA-termék egyéni kivitelezésben kapható, hogy minden kívánságnak eleget tehessünk. HELLA raffstore-okat és zsaluziákat felemeljük és leengedjük. Mind az -

25 AZ ÉRTELEM TALÁLKOZIK AZ INNOVÁCIÓVAL BEÉPÍTÉSI RÉSZLETEK kényelmes vezérlését egy panel vagy az Ön smart-phone-ja segítsé- való kombinációra, valamint a lamellák automatikus irányítására az évszakok és a homlokzatkiképzés függvényében. A tökéletes megoldás nagy homlokzatokhoz és magas használói igényekhez. Zsaluzia/raffstore a Trav-ban Üregi szerelés legömbölyített vakolattok legömbölyített U-csatorna legömbölyített, szögben hajlított takarólemez a falmélyedésben legömbölyített, szögben hajlított takarólemez tett U-csatorna éles peremmel préselt homlokzattok kötélfeszítéssel boltíves csatorna U-csatorna Zsaluzia/raffstore a kerek Zsaluzia/raffstore a szögle-

26

27 BLITZRAFFER BIZTONSÁGI RENDSZER RAFFSTORE-OKHOZ / ZSALUZIÁKHOZ BLITZRAFFER a HEL- LA innovatív biztonsági rendszere. A jogszabá- HELLA-rendszer három másodpercen belül szabaddá teszi a menekülési útvonalat. Az egységes homlokzat-árnyékolási optikát azonnal garantálja zavaró menekülési ajtók kompromisszumai nélkül. kerek. Méret: Ø 45 mm szögletes. Méret: 22 x 27 mm. Méret: 37 x 27 mm tokrendszerekhez. Méret: 30 x 32 mm. Méret: 37 x 32 mm díszvakolat és az alapvakolat felviteléhez. Méret: 28 x 85 mm oldalsó rögzítéshez a falszerkezeten vagy a falkávában kialakított nútban. Méret: 22 x 22 mm PEREMEZETT STANCOLT FURAT SZÉLELLENÁLLÓ KIVITELEZÉS A raffstore-ok peremezett stancolt furatai a HELLÁ-nál már standardak, a piacon azonban egyedülállóak. Védik a felhúzószálakat, elkerülik szavatolt. lamellákat legalább 2 poliamiddal burkolt nemesacélkö- -

28 Színszám 0240 világos A HELLA TARKA VILÁGA RAL 9010 tiszta fehér RAL 7035 fényes szürke RAL 9007 szürke alumínium* RAL 1007 nárciszsárga RAL 6005 mohazöld A szín egyszerre fejez ki stílust és emóciókat. A lamellák színe harmonikusan kiemeli az építészeti optikát vagy tudatosan teremt dizájn-kontrasztokat. nyében emocionálisan világosan meghatározott érzeteket kelt a lakó- vagy munkaterületre való átirányítás esetén. RAL 9016 fehér * RAL 7038 achátszürke RAL 5014 galambkék RAL 5018 türkizkék RAL 8014 szépiabarna RAL 9002 szürkés fehér RAL 9006 fehér alumínium RAL 5002 ultramarinkék RAL 5009 azúrkék RAL 7016 antracitszürke * * az AF 60/100-nál, ill. az IF 60 standardnál

29 bézs AR 63 ECN / AR 92 ECN / ARO 65 / AR 80 ECN RAFFSTORE-OK Színszám 0240 világos bézs Színszám 0110 sötét bézs Színszám 0120 terrakotta Színszám 0003 bézs Színszám 0780 bronz Színszám 0330 bíborvörös Csomagmagasság (mm) Az üreg mélysége AR 63 S+Z ECN min. 110 AR 92 S+Z ECN min. 140 ARO min. 110 AR 80 ECN min. 125 Színszám 0909 sárgás bézs Színszám 703 vascsillám AF 50 / AF 60 / AF 80 / AF 100 Csomagmagasság (mm) Az üreg mélysége AF 50 E min. 76 AF min. 90 AF min. 100 AF min. 120 AF min. 140 IF 50 / IF 60 / IF 80 Csomagmagasság (mm) IF IF IF Standard lamellaszínek: érvényes minden raffstore-ra és zsaluziára, kivéve: AF 50, IF 50, AF 60, IF 60 és AF 100. AF 50, IF 50: Kérjük, igényelje a speciális AF 50-es színtáblázatot. AF 60, IF 60 és AF 100: Standardszínek a RAL 7016, RAL 9006, RAL 9007 és a RAL dard színei:

30

31 EZÉRT AKARJUK A HELLÁT AZ EREDETI! lástechnikai gyártók egyike és a funkcionális innovációk, vizionárius dizájn és a maximális ügyfélhaszon mellett teszi le a voksát. A sok szabadalmaztatott fejlesztéssel az árnyékolástechnika világa folyamatosan változik. Ezt a magas termékértéktöbbletet minden ügyfél nagyra becsüli. A HELLA a termékei fenntarthatóságára helyezi a hangsúlyt, különösen a hosszú élettartamra, valamint a háztartások és irodák energiafogyasztásának csökkentésére. A HELLA hiánytalan árnyékolástechnikai programja egyedi gyártás és speciális konstrukciók. A változtatások a technikai haladást szolgálják, ezért fenntartjuk az ehhez való jogot. 10 jó ok a HELLA-termékek vásárlásához: Abszolút ügyfélközelség a sok szakbolt és a válogatott szaküzlet-partnerek révén Made in Europe, nem távolkeleti áru

32 HELLA.INFO HELLA SONNEN- UND WETTERSCHUTZTECHNIK GMBH / A 9913 ABFALTERSBACH NR. 125 T +43 (0) 4846/ / F +43 (0) 4846/ / INFO@HELLA.INFO ART. NR
