Bramac Tetőfedő képzés. Kóbor Csaba március 17.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Bramac Tetőfedő képzés. Kóbor Csaba 2015. március 17."

Átírás

1 Bramac Tetőfedő képzés Kóbor Csaba március 17.

2 NAPELEMES RENDSZEREK TERVEZÉSI IRÁNYELVEI

3 Elmúlt évek egyik sikerterméke

4 Tetőfedők és a napelemek kapcsolata? Gépészeti berendezéseket egyre gyakrabban napelemes rendszerekkel működtetnek, ezek az elemek legtöbb esetben tetőn kerülnek elhelyezésre. Napelemes rendszerek tetőfedők által is ajánlhatók mert adott a kompetencia mert bővülő tevékenységi kört jelent mert napkollektorból manapság kevés van

5 Szilíciumcellák Tiszta szilícium Öntvény Ostya Cella Poly Mono A BRAAS-MONIER GROUP Seite tagja 5

6 Poly / Mono Mono Poly

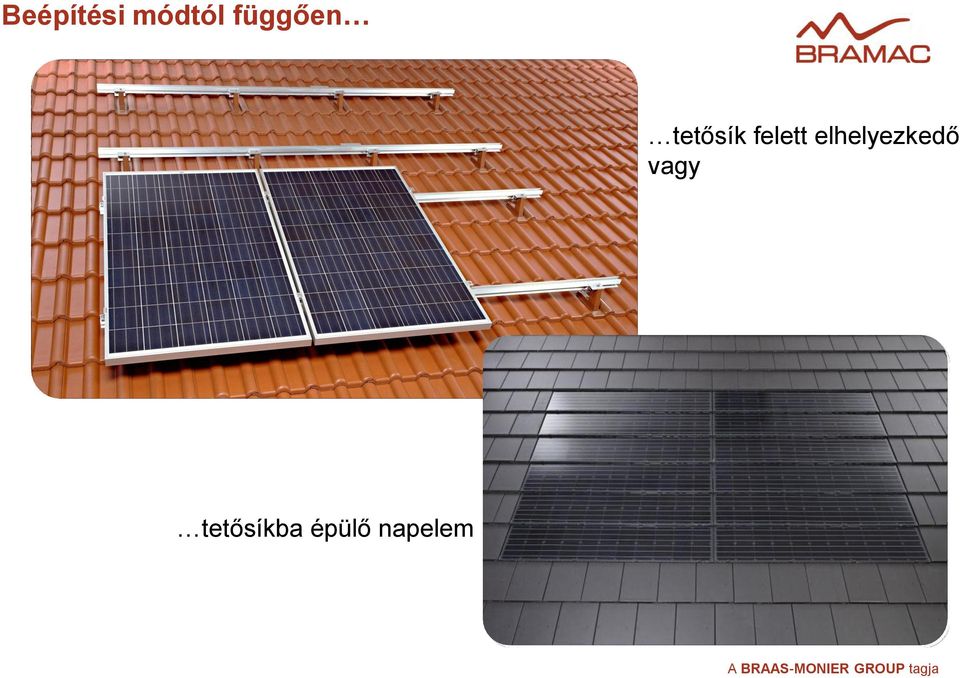

7 Beépítési módtól függően tetősík felett elhelyezkedő vagy tetősíkba épülő napelem

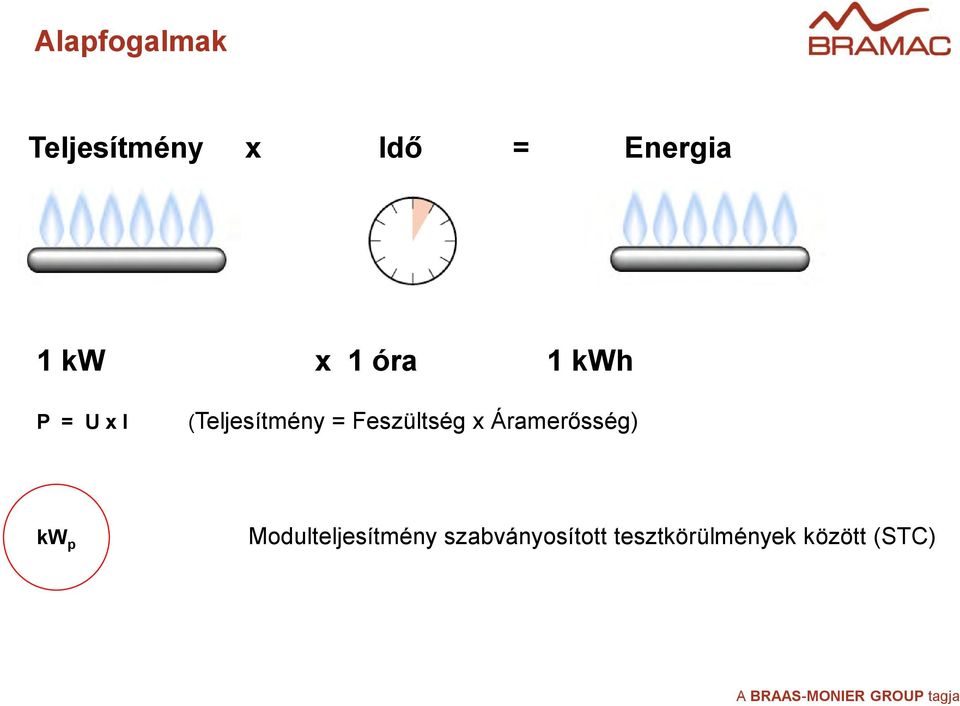

8 Alapfogalmak Teljesítmény x Idő = Energia 1 kw x 1 óra 1 kwh P = U x I (Teljesítmény = Feszültség x Áramerősség) kw p Modulteljesítmény szabványosított tesztkörülmények között (STC)

9 Standardizált tesztkörülmények az elektromos teljesítmény meghatározásához (STC) STC értékek:: Besugárzás mértéke: 1000 W/m² Cellahőmérséklet: 25 C Besugárzási szög: AM 1.5 (AM = air mass) A vizsgálati módszerek a EN szabványon alapulnak világszerte

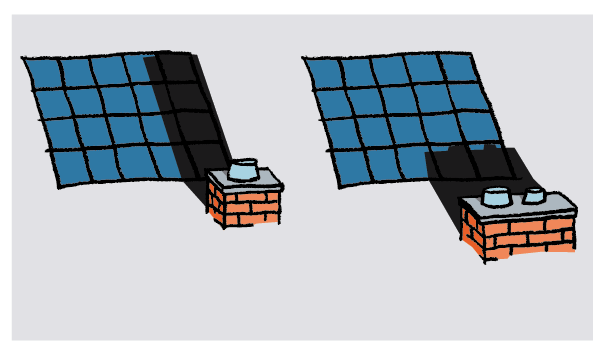

10 Beárnyékolódás Modulok beárnyékolódását kerülni kell (< 15 ) Egy részleges beárnyékolódás az egész rendszer blokkolását okozhatja Dienstag, A BRAAS-MONIER 17. März 2015 GROUP Seite tagja 10

11 Beárnyékolódás Az árnyék megakadályozza az áramlást Sorba kapcsolás esetén az egész mező akadályoztatva van

12 PV rendszer működése Kedvező kapcsolási sorrend

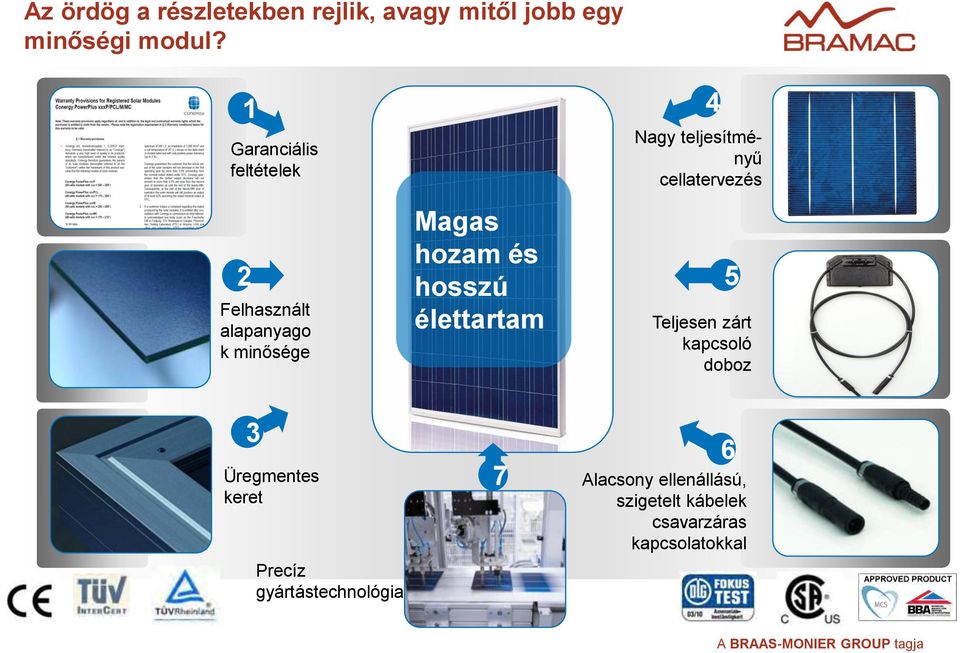

13 Az ördög a részletekben rejlik, avagy mitől jobb egy minőségi modul? 1 Garanciális feltételek 2 Felhasznált alapanyago k minősége Magas hozam és hosszú élettartam 4 Nagy teljesítményű cellatervezés 5 Teljesen zárt kapcsoló doboz 3 Üregmentes keret Precíz gyártástechnológia 7 6 Alacsony ellenállású, szigetelt kábelek csavarzáras kapcsolatokkal

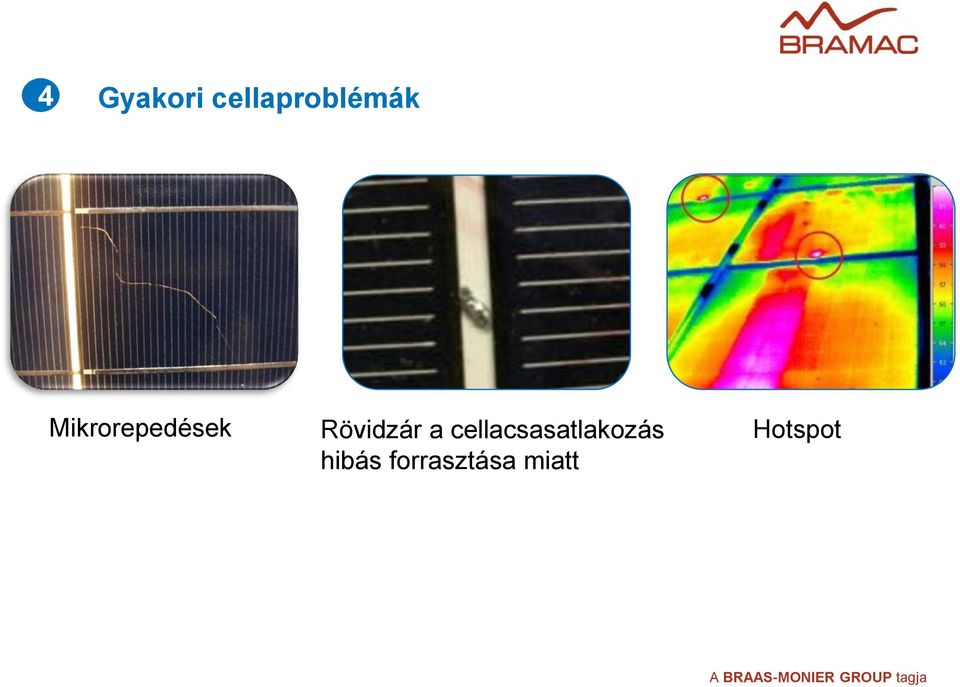

14 4 Gyakori cellaproblémák Mikrorepedések Rövidzár a cellacsasatlakozás hibás forrasztása miatt Hotspot

15 7 Gyakori gyártásproblémák Ujjlenyomat a cellán Delamináció Törött/sérült üveg a hotspot következtében

16 Napelemes rendszer felépítése A: napelem B: inverter C: betáplálási mérőóra D: fogyasztási mérőóra E: villamoshálózat

17 Az inverterre kapcsolható modulok és stringek számának feltétele Kritérium #1 AC/DC arány: az inverter maximum kimeneti teljesítményének és a PV mező nominális teljesítményének aránya Kritérium #2 Az inverter maximális bemenő egyenáramú (DC) feszültsége Kritérium #3 Az inverter minimális bemenő egyenáramú (DC) feszültsége Kritérium #4 Az inverter maximális bemenő egyenáramú (DC) áramerőssége

18 Kritérium # 1 AC/DC arány AC/DC arány 0.80 és 1.10 között ajánlott PV modulok teljesítménye 6 am Hozam veszteség 9 am 12 am 3 pm 6 pm P MAX Inverter kimenő teljesítménye Ha az AC/DC arány túl alacsony: Az inverter megrövidíti annak élettartamát Túl magas modulteljesítménykor (magas besugárzás és alacsony hőmérséklet esetén) az inverter lecsökkenti a teljesítményt az elektromos rendszerelemek védelme érdekében hozam veszteség

19 Kritérium # 1: AC/DC arány AC/DC arány 0.80 és 1.10 között ajánlott AC/DC arány alacsonyabb mint 0.80 => hozam veszteség és inverter túlterhelése AC/DC arány magasabb mint 1.10 => túl költséges, nem gazdaságos Példa: SB 3000HF-30 PowerPlus 240P P Max = 3000W P Nom = 240Wp modul csatlakoztatható az inverterhez Modulok # P Nom

20 Kritérium # 2 Inverter maximális DC oldali bemenő feszültsége A modulok (string-ek) feszültsége legyen mindig alacsonyabb mint az inverter maximum feszültsége. Túl magas feszültség tönkre teheti az invertert! A modulok feszültsége függ azok hőmérsékletétől. Minél alacsonyabb a hőmérséklet, annál nagyobb a feszültség. A modul legmagasabb feszültséget a legalacsonyabb üzemi hőmérséklet mellett adja le (feltételezve -10 C). Példa: SB 3000HF-30 PowerPlus 240P U MAX = 700 V U OC-10 C = V Maximum 17 PV modul / string String Modulok # U DC Maximum string size

21 Kritérium # 3 Inverter minimális DC oldali bemenő feszültsége A modulok (string) feszültsége legyen mindig az inverter bementi tartományában Ha DC feszültség túl alacsony, az inverter nem lép működésbe A PV modul legalacsonyabb teljesítményét legmagasabb hőmérséklet mellett adja le (feltételezve + 70 C). Példa: SB 3000HF-30 PowerPlus 240P U MIN = 175 V U MPP70 C = V 8 17 PV modul/string String Modulok # U DC

22 Kritérium # 4 Az inverter maximális DC oldali bemenő áramerőssége Az egymással párhuzamosan köthető string-ek száma függ az inverter bemeneti áramerősségétől és a PV modulok rövidzárlati áramerősségétől Példa: SB 3000HF-30 PowerPlus 240P I MAX = 15 A I SC = 8.62 A Tipikus installáció: Maximum = 1 string 1 string 14 PowerPlus 240P modullal + SB 3000HF-30 inverter

23 Lehetséges napelem elhelyezések

24 Beépítési hibák

25 Bramac PV Indax Universal Tetősík napelem

26 Bramac PV Indax Universal Tetősík napelem Veszprémben

27 Bramac PV Indach System Premium Dienstag, A BRAAS-MONIER 17. März 2015 GROUP Seite tagja 27

28 Bramac PV modul napelemek

29 Bramac PV modul napelemek

30 Rögzítés

31 Szolgáltatások Felmérés Ajánlatadás Energetikai tanúsítvány Pályázatírás Partnerajánlás

32 Szolgáltatások Felmérés Ajánlatadás Energetikai tanúsítvány Pályázatírás Partnerajánlás

33 ÉPÜLETFIZIKAI ALAPISMERETEK

34 Elmúlt évek másik sikerterméke

35 Hővédelem Tartalom Bevezetés (jogi) szabályozás Fűtési hőszükséglet légcsere Épületfizikai alapok Hőáramlás Hővezetési képesség U-érték Légáteresztő képesség Szélzárás Páravándorlás

36 Hővédelem Energiamegtakarítás miért?

37 Hővédelem Hőáramlás Konvekció Hőszállítás a hőenergia légáramlással való szállításával Hőátadás (hővezetés) Egy testen belül a hő a melegebb molekulákról a szomszédos hidegebb molekuláknak kerül átadásra. Hősugárzás Hőszállítás anyag részvétele nélkül, csak elektromágneses hullámok formájában nyilvánul meg

38 Hővédelem Hőáramlás Hőveszteségek a fűtési időszakban Átalakult veszteség Nap hője Szellőzés Lakók Transzmissziós hő Fűtés Pára

39 Hővédelem Hővezetési képesség Hővezetés a hő átmenete az épület külső építési részein keresztül az alkalmazott építőanyagok hővezetése következtében Ha egy építőanyag egy magasabb hőmérsékletű teret elválaszt egy alacsonyabb hőmérsékletű környezettől, akkor a hőáram a hőmérsékletesés felé irányul (meleg a hideg felé)

40 Hővédelem Hővezetési képesség Egy építőanyag hőtechnikai minőségének értékelésénél a legfontosabb anyagtulajdonság a hővezetési képesség. Egy anyag hővezetési képessége függ a sűrűségétől, szerkezetétől, nedvességétől és hőmérséklettől.

41 Hővédelem Hővezetési képesség Minden anyagnak van hőszigetelő/hővezetési tulajdonsága. A hővezetési képesség egy anyagtulajdonság. -érték [W/(m K)] = Energiamennyiség, ami m anyagvastagságonként és C (= K) hőmérsékletkülönbségenként szállítódik. 1 m 1 m = W m * K 1 m

42 Hővédelem Hővezetési képesség Minél magasabb a érték, annál több energia (hő) szállítódik az anyagon keresztül jó hővezető = rossz hőszigetelő anyag pl.: beton : λ = 1,600 W/m*k Minél alacsonyabb a érték, annál kisebb az energia elszállítása rossz hővezető = jó hőszigetelő anyag pl.: gyapot: λ = 0,040 W/m*k

43 Hővédelem U-érték Hővezetési tényező U-érték energiamennyiség, ami egy épületrészen m²-ként (tető,fal stb.) és C-ként (= K) hőmérsékletkülönbségenként szállítódik. Mértékegység: W/m²K Minél kisebb az U-érték, annál kevesebb hő jut át az épületrészen

44 Hővédelem U-érték hővezetési képesség egy anyagtulajdonság, független a rétegvastagságtól Hővezetési ellenállás R egy építési anyagrész hőszigetelési képességét adja meg. R = d. U-értékkel egy komplett konstrukció építési részének hővezetési tényezőjét adják meg. U = 1. R

45 Hővédelem Hőátbocsátási ellenállás A hővezetési képesség egy anyagtulajdonság ( -érték ). Csak a rétegvastagság összekapcsolódása által keletkezik egy építési réteg hőátbocsátási ellenállása R R = rétegvastagság d. hővezetési szám = [m²k/w] 1,00 m Beton (rétegvastagság 100cm) R = 1,600W/(mK) = 0,625m²K/W 0,025 m Gyapot (rétegvastagság 2,5 cm R = = 0,625m²K/W 0,040W/(mK)

46 Hővédelem Hőveszteségek Ökölszabály (normál családi ház esetén) az U-érték 0,1 W/m 2 K-nel való javulása az éves energiafelhasználás csökkentése min. 5kWh/m2a-vel 0,5 m 3 földgáz megtakarítása m2 tetőfelületekként és évente Minél rosszabb a kiindulási pont, annál jelentősebben hatnak a hőszigetelő réteg javításai.

47 Hővédelem Hőveszteség Fűtési energiaigény A szükséges hőmennyiség m2 fűtött bruttó felületenként, ami egy épülethez egy bizonyos helyen (klima) vagy egy referencklima esetén évente szükséges, hogy egy helyiség hőmérsékletét 20 C-on tartsák. Kiszámított energiamennyiség, ami egy épülethez szükséges, hogy a megadott szükséges hőmérsékletet elérje. Egység: kwh/m²/a

48 Hővédelem 7/2006 TNM rendelet Konstrukcióval szembeni követelmények Külső fal: U-érték: 0,45W/m 2 K Fűtött tetőteret határoló szerkezetek: U-érték: 0,25W/m 2 K

49 Hővédelem Várható szigorítások

50 Hővédelem Irányelvek Alacsony energiaigényű épület Max. U-érték: Külső falak: 0,20 W/m²K Fűtött tetőteret határoló szerkezetek: 0,15 W/m²K Energiaigénye: 50 kwh/m²a Tetőre vonatkozó intézkedések 30 cm ásványgyapot szarufa közötti szigetelésre, vagy 16 cm PUR/PIR szarufára helyezhető szigetelésként

51 Hővédelem Irányelvek Passzív ház Max. U-érték Külső falak: 0,13 W/m²K Fűtött tetőteret határoló szerkezetek: 0,10 W/m²K Energiaigénye 10 kwh/m²a Tetőre vonatkozó intézkedések 40 cm ásványgyapot szarufa közötti szigetelésre, vagy 22 cm PUR/PIR szarufára helyezhető szigetelésként, vagy 14 cm ásványgyapot szarufa közötti szigetelésre + 16cm PUR/PIR szarufára helyezhető szigetelés

52 Hővédelem Hővezetési szintek Hővezetési képesség szintjeinek és szigetelőanyag vastagság összehasonlítása = = = WLS mm WLS mm WLS mm WLS mm Vékony szigetelés helyet és költséget takarít meg. pl. ásványgyapot, PSkeményhab PUR/PIR PUR/PIR

53 Hővédelem légzárás párazárás szélzárás Légzárás: Légáteresztés elleni szigetelés (konvekció) Párazárás: Megakadályozza a pára bejutását az épületszerkezetbe (vízgőz juthat be a légzáró, páraáteresztő fólián és épületkárokat okozhat) Szélzárás: Az épület külső oldalán kell kialakítani, hogy a szigetelőanyag ne érintkezzen hideg levegővel. (U érték romlás)

54 Hővédelem légzárás párazárás szélzárás Alapszabály: Szerkezet (rétegrend) úgy kerüljön kialakításra, hogy a rétegek páraellenállása belülről kifelé haladva csökkenjen Nedvesség nem kerülhet a szerkezetbe A hőszigetelést ne öblítse át hideg levegő (szél)

55 Hővédelem Légzárás Két egymástól elkülönített helyiség között lévő különböző légnyomásviszonyok esetén a természet arra törekszik, hogy a nyomáskülönbség kiegyenlítődjék (páranyomás-különbség)

56 Hővédelem Légcsere szám Légcsere szám Az egy óra alatt a helyiségbe jutó levegő mennyiségét adja meg a helység térfogatra vonatkoztatva. egység [n/h] Pl: n = 15 /h 15-szörös helyiség-/épülettérfogat egy óra alatt kicserélődik A legkisebb légcsere számnak higiéniai okokból min. 0,3/h kellene lennie.

57 Hővédelem Légcsere szám Légcsereszám n50 A légcsereszám az épület légzárásának meghatározására szolgál 50 Pascal nyomáskülönbségnél mérve max. 3/óra lenne javasolt Szellőztetőberendezések esetén az értéknek 1,5/óra-t nem szabad átlépnie. Alacsony energiaszükségletű épületek: Passzív házak: n50 = 1,5 / h n50 = 0,6 / h

58 Hővédelem Légcsere szám

59 Hővédelem Légzárás A légzáró réteg megakadályozza a levegő kifelé áramlását A határoló szerkezet meleg oldalán helyezkedik el Felületfolytonosságra kell törekedni Megakadályozza, hogy a nedves belső levegő a fugákon keresztül a szerkezetbe jusson és ott károkat okozzon

60 Hővédelem légzárás Kísérlet: fuga párafékező hatása Fuga nélkül: U-érték: 0,3 W/m²k 1mm fuga: U-érték: 1,44 W/m²k Romlási faktor 4,8

61 Hővédelem páradiffúzió Levegő: A levegő kül. gázokból tevődik össze Általában a levegő vizet is tartalmaz Ez a víz gáz formájú állapotban van (pára) a levegő által felvéve. Helyiség levegője: A helyiség levegőjének páratartalma nő a személyek, főzés fürdés stb. által képződött nedvesség leadása miatt

62 Hővédelem Páradiffúzió Páradiffuzió, hogy megy ez?...a vízgőz a gőznyomás esést követi, tehát az alacsonyabb koncentráció irányába mozog A vízgőzdiffúzió motorja a gőznyomáskülönbség kiegyenlítésére való törekvés

63 Hővédelem Páradiffúzió Abszolút páratartalom/telítettségi mennyiség A víz max. mennyisége, ami a levegőből egy biz. hőmérséklet esetén felvehető Maximaler Wasserdampfgehalt der Luft bei entsprechenden Temperaturen Abszolút légnedvesség 35 max. Wassergehalt in g/m C 9,4 g/m³ 20 C 17,3 g/m³ 30 C 30,4 g/m³ Lufttemperatur in C max. Wassergehalt in g/m3

64 Hővédelem vízgőzdiffúzió Lecsapódási pont Az a hőmérséklet, ami esetén a levegő relatív nedvessége 100% A lecsapódási pont így relációban áll a levegő hőmérsékletével és a relatív légnedvességgel Ha a hőmérséklet csökken, a levegőből a vízgőz páraként kiválik pl: köd vagy csapadékként tárgyakon

65 Hővédelem Párazárás A szerkezetekben a páralecsapódás elkerülése A belső terekben lévő meleg, nedves levegő a tetőszerkezet hidegebb területein csapódik le A nedvesség veszélyezteti a tetőszerkezetet Táptalaj a penész és egyéb gombák számára Veszélyforrás:áttöréseknél, pl: tetőablak, kémény, E-dobozok,.

66 Hővédelem gőzdiffúzió definíciók Páraáteresztés A szerkezet külső oldalán A szél és csapadékból származó nedvesség bejutását megakadályozza Hagyja a szerkezet kiszáradását sd-értékre 0,3m Anyag: minden páraáteresztő fólia műanyagból készül, mint pl. Bramac Pro Plus, Uni-Eco 2S, Clima Plus 2S

67 Hővédelem Páravándorlás Kísérlet: fuga páraáteresztő hatása Fuga nélkül: (diffúzió) 0,5g víz/m²x24h 1mm fuga: (konvekció) 800g víz/m²x24h Következmények: Nagyon nagy hőveszteség A terek többé nem megfelelően kifűthetők. Nedvesség által okozott károk Romlási faktor 1600

68 Konvekció Épületek légtömítetlenségét okozó tényezők Szerkezet Csővezetékek áttörései Kültéri nyílászárók Csatlakozások Villamossági szerelvények

69 Konvekció

70 Rendszerelemek Bramac Membran 100 2S belső oldali párazáró fólia (Sd > 100 m) Bramac Membran 2 2Sbelső oldali párazáró fólia (Sd = 2 m) Kifejezetten felújításhoz, akár a szarufa becsomagolásához

71 Rendszerelemek Bramac Therm Fix A (bel- és kültérben) Párazáró réteg légcserementes csatlakoztatásához Bramac Climatape ragasztószalag Tetőfóliák folytonosításához 60 mm x 25 m Bramac hézagtömítő szalag (Kompriband) 7-10 mm-es hézag légcserementes és vízzáró lezárására 5 m x 15 mm

72 Hővédelem vízgőzdiffúzió

73 Hővédelem légzárás vs. párazárás Légzárás: Nincs fuga, ahol a nedvesség átjut A légzárás nem feltétlenül jelenti a párazárást is. Légzáró lehet: Bevakolt fal, gipszkartonfal, páraáteresztő fólia, Párazárás: A bentről kifelé való nedvességáramlást megakadályozza Párazáró fóliák légzárók is Helyes kivitelezés esetén légzárás érhető el

74 Hővédelem szélzárás A szerkezet külső oldalán szélzárás Fontos mert: Megakadályozza a kihűlést ( átöblítés ) laza szigetelőanyagnál, mint üveggyapot, kőzetgyapot, egyébként a szigetelő teljesítmény csökkenése Keményhabanyagoknál nincs átöblítés A csatlakozásokat szélzáróan kell kialakítani

75 Hővédelem Párazárás Nedves levegő áramlása a melegtől a hideg felé Téren belül kell megakadályozni Kifelé egyre áteresztőbbnek kell lennie /1:6 szabály!/ Az anyagoknak különböző páraáteresztő tulajdonságai vannak Páradiffúzió ellenállást számmal fejezik ki: µ Páradiffúzió ellenállási szám µ dimenzió nélküli anyagmutatószám ami leírja az adott anyag milyen faktorral párazáróbb mint egy ugyanolyan vastag, nyugalmi légréteg

76 Hővédelem Sd-érték sd-érték= légréteggel egyenértékű diffúziós ellenállás Egy anyag párazáró tulajdonságát fejezi ki páraáteresztő légréteg kiszámítása Páraáteresztő ellenállási szám µ x anyagvastagság m-ben s * s d m Minél kisebb az Sd-érték, annál páraáteresztőbb az anyag Pl: fa: µ = x 0,15m = 7,5 m PE-fólia: µ = x 0,0001 = 10 m levegő: µ = 1

77 Hővédelem Páraáteresztés definíciók Párazárás Helyiségen belül Megakadályozza a szerkezetbe a nedvesség bejutását (légnedvesség, kondenzvíz nedvesség). sd-érték 100 m

78 Hővédelem Páraáteresztés definíciók Párafék Belső oldalon kerül elhelyezésre Megakadályozza a szerkezetbe a nedvesség bejutását (légnedvesség, kondenzvíz nedvesség). sd-érték m többnyire párafék párazárás helyett

79 TETŐFÓLIÁK: ANYAG- ÉS GYÁRTÁSISMERET

80 Alátéthéjazatok története Alpesi országokban évszázadok óta 50-es, 60 -as évektől bitumenes lemezek 80-as évektől műanyag alátétfóliák 90-es évektől páraáteresztő tetőfóliák XXI. Század: energiatakarékos alátéthéjazatok

81 Alátéthéjazatok célja - 10 C + 10 C - 10 C + 20 C

82 Alátéthéjazatok alkalmazása Kötelező: beépített tetőtér esetén alacsony* hajlásszög-tartományban nedvességre érzékeny szerkezet esetén Ajánlott: minden esetben * Gyártói előírások szerint

83 Gyártási eljárás Hőpréses Ragasztás Bevonatos Egyrétegű + Egyszerű + Gyors - Korl. rétegszám + Var. rétegszám - Lassú + Vízzáróság -Ledörzsölődés - Páraáteresztés + Olcsó - Vízzáróság - Mech. terhelés

84 Alátétfóliák anyagai PE polietilén olcsó (egyre olcsóbb) kevésbé UV-stabil zajos nem homogén PP polipropilén jobb UV-állóság nincs zörej homogén faanyagvédőkkel szemben rezisztens Egyéb PUR, PVC stb. egyik sem elterjedt

85 Alátéthéjazatokkal szembeni általános követelmények Vízzáróság Szakítószilárdság Javíthatóság (ragaszthatóság) UV-állóság Tűzállóság Hajlíthatóság Tulajdonságok állandósága

86 Egységes minőségi követelmények 30 különböző teszt a minőség érdekében

87 Nemzeti szabályozás

88 Szabadon vagy deszkázatra? Bramac Pro Plus páraáteresztő tetőfólia Sd=0,02 m Tömeg: 110g/m² szabadon vagy hőszigetelésre Bramac Uni-Eco S páraáteresztő tetőfólia Sd=0,02 m Tömeg: 140g/m² szabadon, hőszigetelésre, deszkázatra

89 Páraáteresztő tetőfólia felépítése PP-fedőréteg - UV stabilizált Funkciófilmet védi UVsugárzástól, mechanikai terhelésektől PP-film - Páraáteresztő - Mikroporózus - UV stabilizált - Biztosítja a vízzárást Hőpréses eljárással készített tetőfólia felépítése PP-fedőréteg UV stabilizált Funkciófilmet védi UVsugárzástól, mechanikai terhelésektől

90 Taposó igénybevétel

91 Fokozott követelmények Energiatakarékosság Szélzáró alátéthéjazat

92 Energiatakarékosság Minden európai kormány törekvése a szén-dioxid (CO 2 ) kibocsátásának csökkentése, mely legfőbb okozója a globális felmelegedésnek. Bizonyos anyagok elégetésével energiát nyerünk, de így szén-dioxidot termelünk (olaj, gáz, szén, fa) Az összes CO2 kibocsátás felét az épületek használata teszi ki (fűtés, melegvíz, hűtés, világítás) Európai direktíva célja az épületek energiahatékonyságának növelése (2002/91/CE) Hagyományos épületeknél kizárólag a hőszigetelésen volt hangsúly (hővezetés) Új épületeknél azonban figyelmet fordítunk a légzárásra, melynek hiánya a hővesztés legfőbb okozója A fenti okokból kifolyólag korszerű tetőfólia használata innovatív megoldást jelent, mely valós eredményt hoz.

93 Hőveszteség módjai Hővezetés (kondukció) 2 Áramlás (konvekció) 3 Sugárzás Alacsony hőmérséklet Alacsony hőmérséklet Alacsony hőmérséklet Magas hőmérséklet Magas hőmérséklet Magas hőmérséklet

94 Konvekció

95 Hővédelem páradiffúzió

96 Szélzáró alátéthéjazat OUTGOING heat flux (W/m2) WINTER Common VPU VPU mm Mineral Wool

97 Nyári felmelegedés

98 Nyári felmelegedés Bramac Clima Plus 2S

99 Bramac Clima Plus Komfortérzet Reflexiós képesség 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% Páraáteresztő képesség Szilárdság Megmunkálás Bramac CLIMA + S Tömeg/ledörzsölődés

100 Hatékony megoldás Deszkázat nélküli melegtető U-érték Megszokott felépítés 200 0,24 Nyári komfort Hagyományos tetőfólia Elérhető hűtési megtakarítás Éves fűtési megtakarítás Alternatív megoldás Bramac CLIMA+ S 200 0,24 3 C kal alacsonyabb hőmérséklet -21% beérkező energia nyáron -32% távozó energia télen

101 MÉRFÖLDKŐ A TETŐFÓLIA-GYÁRTÁSBAN

102 Bramac Resistant A beépített faanyagok vegyszeres védelmét jogszabály írja elő Minden faanyagvédő vízlágyítót tartalmaz, amely csapadék hatására kimosódik A vízlágyító feszültség mentesíti az esővizet, miközben a vízcsepp felületi feszültségét is lecsökkenti Egy sűrűbb koncentrátum esetén 3 m-es vízoszlop helyett csak kb. 0,5 m-es vízoszloppal számolhatunk Az átlyukasztásoknál még fokozottabb a helyzet

103 Teszt egy 2%-os oldattal Seit

104 Bramac Resistant Nem tapintható hidrofób felület Bármely faanyagvédő szerrel szemben rezisztens Kapillárishatás-mentes flíz Nagyobb biztonság a szeglyukaknál is (95%-kal) Magasabb vízzáróság Mechanikai tulajdonságok, - mint páraáteresztés- változatlanok Neues Bild

105

106 Összegzés Az alátéthéjazat kulcsfontosságú szerepet tölt be az épület védelmében Az alátétfóliával szembeni követelmények nagyon összetettek A megfelelő alátétfólia megválasztásával csökkenthetjük épületeink működési költségeit Egy energiatakarékos alátéthéjazat kézzel fogható előnyöket jelent télen, nyáron Az energia-megtakarítás egyszerű, megbízható módja a helyes alátétfólia-választás Egy rossz választás csak nehezen és óriási költségekkel hozható csak helyre!

107 TOVÁBBI 2015-ÖS ÚJDONSÁGOK

108 Rossz példák

109 Tetőtartó

110 Tetőtartó Univerzális tartó Antenna/ Wi-Fi/ Kamera Hajlásszög-korlátozást csak a DuroVent jelent Nincs áttörés az alátéthéjazaton Nincs páralecsapódás Kábelátvezető nyílással Anyag: horganyzott acél Max. szarufatávolság: 1,05 m Csőmagasság: 85 cm Csőátmérő: 42 mm

111 Alu szellőzőszalag 0,6 mm vastag 100mm/5m Vörös/antracit és barna/fehér

112 A hófogás hiánya

113 Bramac Standard hófogórács Max. 80 cm-es távolság a tartók között 1,5 m-es rácshossz Vörös, barna és antracit színben Univerzális (nem csak Bramac cseréphez) Gazdaságos

114 Bramac Therm Eco Lambda-érték: 0,030 W/mK cm-es vastagságban Dupla ragasztósáv Bevált, 140g-os tetőfólia Megszokott méret(pontosság) Megegyező rendszerelemek

115 SZAVATOSSÁG, JÓTÁLLÁS, GARANCIA. DE TUDJUK, HOGY MI A KÜLÖNBSÉG?

116 Hibás teljesítés szavatosság és jótállás - Hibás teljesítés következménye a szavatosság és a jótállás - Szavatosság jótállás SZAVATOSSÁG JÓTÁLLÁS (GARANCIA) KÖTELEZŐ jogszabály ÖNKÉNTES szerződés reklám

117 Hibás teljesítés szavatosság és jótállás SZAVATOSSÁG 3 év határidő/ jelleg (KÖTELEZŐ) JÓTÁLLÁS 5 vagy 10 év Fogyasztó bizonyítási teher Mindvégig az eladón!

118 Hibás teljesítés szavatosság és jótállás ha van jótállás, akkor az a szavatosság mellett áll fenn ha van kötelező jótállás, akkor annál az önkéntes jótállás nem lehet hátrányosabb!!! egyébként az önkéntes jótállás feltételei szabadon állapíthatóak meg PÁRHUZAMOS FENNÁLLÁS vásárlás Minőségvédelmi eszközök lehetséges fennállása: 5 év 3 év kötelező jótállás pl.: 30 év szavatosság önkéntes jótállás

119 Rendszergarancia csomagok

120 Bramac 7 o Rendszergarancia, amennyiben Bramac által képzett Rendszermester a kivitelező!

121 KÖSZÖNÖM A FIGYELMET
