2 Tetőtérbeépítések energetikai kérdései

3 Tartalomjegyzék: Energia hatékony tetők Tetőt érő hatások Energetikai kérdések Szellőzés Legyen fólia vagy ne legyen? Alátéthéjazatok

4 Energiahatékony egy tető, ha..?..körültekintő a tervezés..szakszerű a kivitelezés..lelkiismeretes a műszaki ellenőrzés!

5 Tető: 20-30% Falak: 30-40% Nyílászárók: 20-40% Földszint: 15-20% A házak hőveszteségének legjelentősebb forrásai

6 Tetőt érő hatások A tetőt úgy kell elkészíteni, hogy a rendeltetésszerű használata során keletkező hatások következtében OTÉK 60 (1): a tető az építmény rendeltetésének megfelelő mértékben álljon ellen az időjárás (csapadék, szél, napsugárzás), a vegyi és mechanikai hatásoknak a csapadékot a tervezett irányba vezesse el Hatások: 1. Napsugárzás 2. Nedvesség 3. Tetőrétegek szellőzése 4. Légzárás, párazárás 5. Hangszigetelés 6. Mechanikai hatások 7. Tűzvédelem, rovar- és gombakárosítás elleni védelem

7 NAPSUGÁRZÁS HŐHATÁS: Hőmérsékletkülönbség a tetőfelület külső és belső felülete között, ezért hőáram a szerkezetben a hővezetési ellenállásának R ( Iránya: m2k/w) megfelelően. Télen: belső meleg tér külső hideg tér Nyáron: külső melegebb tér meleg belső tér Hőáram a hőáramsűrűségtől a szerkezetek felületi nagyságától

8 Hőáramsűrűség : egységnyi idő alatt egységnyi felületen átáramló hőmennyiség Függ: a beépített anyagok hővezetési értékétől a szerkezeti rétegek vastagságától a határoló szerkezetek hőmérsékletkülönbségétől Hőáramsűrűség csökkenthető: hőszigetelés vastagságának növelésével felületi hőmérséklet különbségek csökkentésével (pl.szellőztetés) magas felületi hőmérsékletet elválasztjuk a hőszigetelő szerkezetektől, C hőmérsékletcsökkenés!

9 Tetőn előírt hőátbocsátási tényező (U) értékei Érvényes időszak Fal U W/m² K Tető 1992-ig 0,70 0, ,45 0, ,30 0,25 Passzív ház 0,15 0,10

10 Szarufák közötti hőszigetelés 1. 1 tetőcserép 2 tetőléc 3 ellenléc 4 alátáthéjazat 5 szarufa 6 hőszigetelés 7 párazárás 8 lécváz 9 - gipszkarton

11 Szarufák közötti hőszigetelés 2. Fa λ=0,19-0,26 W/mK; hőszigetelés λ=0,022-0,04w/mk R fa =d/ λ= 0,79-0,58 m 2 K/W R hőszig =d/ λ=6,8-3,8 m 2 K/W

12 Szarufák közötti és alatti hőszigetelés A B U A =0,215 W/m 2 K U B =0,130 W/m 2 K = 39,5%

13 Tetőszerkezetek hőhidassága HŐHID HŐHID HŐHID

14

15

16

17

18

19

20 Nedvesség 1. A külső térből nedvesség juthat a tetőszerkezetbe. Ez a nedvesség pára formájában távozik onnét, ezért a az alátéthéjazat feletti illetve az alátéthéjazat alatti légrések kiszellőzését biztosítani kell 2. Belső térből pára Ha a magas páratartalom miatt eléri a telítési határt akkor kicsapódik a kisebb hőmérsékletű szerkezeten.

21 SZELLŐZÉS A légrések feladata a fedés alatt keletkező hőterhelés levezetése a külső és a cserép alatti levegő hőmérsékletének kiegyenlítése a külső bejutó nedvesség kiszellőztetése a belső térből áthatoló pára elvezetése A bejutó nedvesség távozását mindig meg kell oldani! Alátéthéjazat feletti légrés kiszellőztetése (egyszeresen kiszellőztetett tető) Alátéthéjazat alatti és feletti légrés kiszellőztetése (kétszeresen kiszellőztetett tető)

22 Egyszeresen kiszellőztetett tető

23

24

25

26

27

28

29 Hőveszteség A vizsgálat tárgya A hőszigetelésen belüli illesztési hézag hatása a hő áteresztési tényezőre 1m 14 cm 1m Hézag nélküli:u-érték = 0,3 W/m 2 K 1 mm hézagnál: U-érték = 1,44W/m²K Hőveszteségi faktor 4,8 ( 480 % ) Külső feltételek: Belső hőmérséklet +20 C Külső hőmérséklet -10 C Nyomáskülönbség 20 Pa Szélerősség 2-3 A mérést végezte: Institut für Bauphysik, Stuttgart Forrás: DBZ 12/89, oldal 1639 U érték: Az U-érték (korábban k-érték) a hőáteresztési tényező egy épület viszonylatában, mértékegysége a W/(m²K).

30 Kétszeresen kiszellőztetett tető

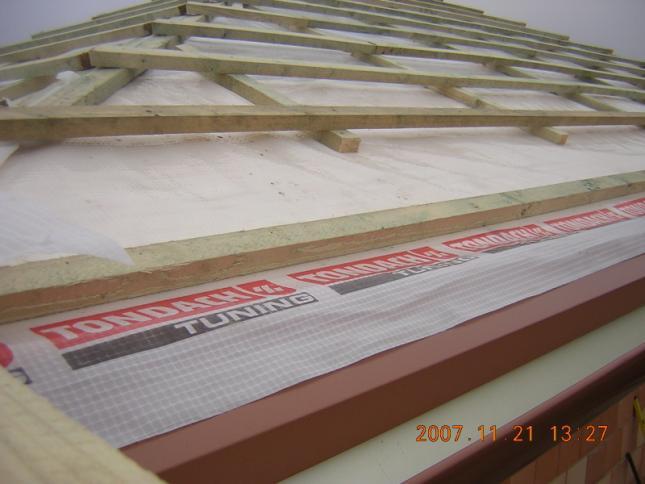

31 TONDACH Tuning FOL

32 LÉGZÁRÁS, PÁRAZÁRÁS Követelmény: sem a levegő, sem pára nem juthat át a szerkezeten! Ehhez szükséges: - pára- és légzáró fólia belső burkolat alatt Sd=100m - minősített szerkezetű fólia és kiegészítő anyagok - a fólia rögzítései kellően tömítettek legyenek - csatlakozások lezárása ragsztószalaggal vagy tömítéssel!

33 Párakicsapódás okozta károk rétegek átnedvesedése a hőszigetelő képesség jelentősen romlik páralecsapódás a belső felületeken megjelenik beázás penészedés tartószerkezetek károsodása A páralecsapódás típushibái: a hőszigetelés feletti légrés kicsi vagy nincs Hőszigetelés feletti légrés hiánya esetén az alátéthéjazat nem páraáteresztő párafékező fólia hiánya a belső felületen az alátéthéjazat feletti légrés nincs összeköttetésben a külső térrel

34 Páralecsapódás

35 A diffúzió és a hőszállítás (konvekció) összehasonlítása A vizsgálat tárgya A belső párazár s d -Érték = 30 m A párazárásban lévő hézag (légzárás) 1m Külső feltételek: Belső hőmérséklet +20 C Külső hőmérséklet -10 C Nyomáskülönbség 20 Pa Szélerősség 2-3 1m 14 cm Hézag nélkül:0,5 g víz/m 2 x24h A mérést végezte: Institut für Bauphysik, Stuttgart forrás: DBZ 12/89, oldal 1639ff 1 mm hézaggal:800 g víz/m x24h Hőveszteségi tényező 1600!!! 1 mm hézaggal 1600-szoros a bekerülő nedvesség

36 Az épületben keletkezett károk max. H 2 O [g/m³] ,5 2,1-10 3,3 6,8 9,3 12,9 17,3 23, Hőmérséklet C Az épületben keletkezett károk okai A lehűlő meleg levegő kondenzál (a víz lecsapódik), mivel a hideg levegő kevesebb vizet tud fölvenni, mint a meleg levegő. = lecsapódott pára képződik 50 %-os páratartalom esetén a levegő víztartalma: Þ 8,65 g/m³ Lehűlés Páraképződés Harmat lecsapódás: Þ 6,55 g/m³

37 Mi történik ha nincs átszellőztetés???

38 Szellőzés hiánya

39 Szellőzés hiánya

40 Szellőzés hiánya

41 Szellőzés hiánya

42 Legyen fólia vagy ne legyen?

43 öregedésálló hőálló vízálló páraáteresztő Aljzaton fekvő alátétfólia és szabadon fekvő alátétfólia (nincs deszkázat) Rácserősítés nélkül Nagy szakítószilárdság > 140 N Vízoszlop > 1000 mm Szabadon fekvő alátétfólia és aljzaton fekvő alátétfólia (tetődeszkázattal) Rácserősített Nagyon nagy szakítószilárdság > 175 N Vízoszlop > 1500 mm

44 Alátéttetők normái: ÖNORM B 4119 (kiadva: ) alátéttetők és alátétfóliák tervezése és kivitelezése ÖNORM B 3661 (kiadva: ) tömítések, alátétfóliák tetőfedéshez Nemzeti megfelelője az ÖNORM EN normának Az alátéttetők felosztása: vízzáró alátéttetők nagy vízterhelésnek kitett alátétfóliák

45 A tetőhéjalás (cserépfedés) vízzárósága A tetőhéjalás feladata a belső terek és az épületszerkezetek védelme a csapadékhatások ellen Ezt a feladatot vízzáró vs. fokozottan vízzáró módon biztosítják a fedés alá nedvesség jut be A tetőhéjalás vízzáróságát a tetőfedés anyaga, az átfedések és a toldások mértéke befolyásolja

46 A tetőhéjalás (cserépfedés) alatti nedvességhatások A csapadék a szél torlónyomásának hatására a vízküszöb érték magasságig (45-50mm) felfelé is áramlik, ezért a héjazat alá jut. A torlónyomás következtében az átfedési és toldási hézagokon keresztül a porhó bejutásával is számolni kell A hótakaró tetőfedéssel érintkező felületén a hőveszteség következtében vízfilm alakul ki, ami a hóréteg tömegéből adódóan hidrosztatikai nyomás alá kerül és visszatorlódik a héjazat alá. Az eresz vagy a csatorna környezetében a visszafagyott olvadék ún. jégsáncot képez, ami további visszatorlódást eredményez. A belső térből kiáramló páraterhelés a meleg, nedves levegő a tetőfedő elemek belső felületén kicsapódhat.

47 A tetőfedések vízzárósága Kiegészítő intézkedéssel fokozható: A héjazat alatt beépített, vízzáróságot fokozó vagy vízhatlanságot biztosító külön réteg (alátéthéjazat) Az átfedésekben és toldásokban elhelyezett tömítések Egyéb gyártói előírások

48 Üres padlástér fólia nélkül Agyagtapasztás 1cm vtg/1m2 agyag 10,0 liter víz felvételére képes

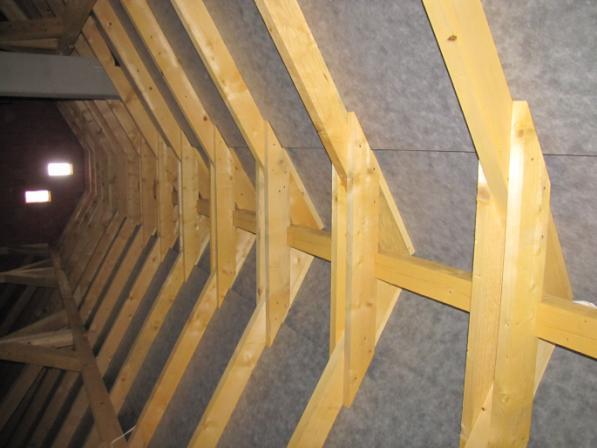

49 Üres padlástér fóliával Tető Kerámia tetőcserép Tetőléc 50/30 Ellenléc 50/30 Párazáró alátétfólia sd=100 m Szarufa 10/15, tengelytáv cm Üres fedélszék

50 Üres padlástér fóliával

51 Üres padlástér fóliával

52 Alátéthéjazatok

53 Az alátéthéjazat kiválasztási szempontjai 1. az alkalmazott fedési elem előírt hajlásszöge 2. a tető tervezett hajlásszöge 3. a tetőtér hasznosítási jellege:üres tetőtér, beépített tetőtér 4. a tető formája, bonyolultsága 5. különleges időjárási körülmények: átlagostól eltérő hó-, csapadék- és szélviszonyok 6. egyéb körülmények: helyi építési előírások, műemléki védettség

54

55 1. Szabadon fekvő alátétfedések 1.1 Aljzat nélkül, a szarufák felett laza átlapolással fektetett, belógatott alátétfóliák és tömítés nélküli horony-eresztékes módon csatlakoztatott vagy átlapolt alátéttáblák. 1.2 Az alátétfedés az ellenléc alatt van vezetve, annak rögzítései átlyukasztják. 1.3 Szabadon fektetett alátétfedés hőszigetelt szerkezet esetén csak kétszeresen átszellőztetett tetőként valósítható meg. A hőszigetelés felett kialakított légréteg szükséges vastagságát a belógás mértékétől függetlenül biztosítani kell. 1.4 Szabadon fekvő alátétfedés 20 tetőhajlásszög alatt nem alkalmazható!

56

57 2. Aljzaton fekvő alátétfedések 2.1. Szélzáró alátétfedés: Teljes felületű aljzatra (pl. deszkázatra vagy lépésálló hőszigetelésre) hegesztett, ragasztott vagy tömített átlapolásokkal készített lemezekből, fóliákból készített alátéthéjazat Az alátétfedés az ellenléc alatt van vezetve, annak rögzítései átlyukasztják Szabad átlapolású alátétfedés: Teljes felületű aljzatra készített, átlapolt lemezek, fóliák, és/vagy horonyeresztékes táblák Az alátétfedés az ellenléc alatt van vezetve, annak rögzítései átlyukasztják.

58

59

60 3. Alátétszigetelések 3.1 Vízhatlan alátétszigetelés: Teljes felületű aljzatra készített, az ellenléc felett vezetett vízhatlan alátéthéjazat. A szigetelés az ellenléceket áttakarja, tetőléceket rögzítő szegezés a vízelvezetés síkjából kiemelkedik. így a Vízhatlan alátétszigetelés csak erre minősített bitumenes, műanyag vagy műkaucsuk szigetelőlemezekkel készíthető. Az átlapolásokat valamint a tetőn kialakított összes áttörést úgy kell kialakítani, hogy azok vízhatlanok legyenek Vízhatlan alátétszigetelés alatt átszellőztetett légréteg (kétszeresen átszellőztetett) csak gerincszellőző, vápa, élgerinc nélküli tetőszerkezet és a szaruközt nem meghaladó szélességű áttörések esetén alakítható ki.

61

62 3. Alátétszigetelések 3.2. Vízzáró (esőbiztos) alátétszigetelés: Teljes felületű aljzatra készített, az ellenléc alatt vezetett vízhatlan alátéthéjazat, melyet az ellenléc rögzítései átlyukasztanak Vízhatlan alátétszigetelés csak erre minősített bitumenes, műanyag vagy műkaucsuk szigetelőlemezekkel illetve ilyen célra kifejlesztett és erre minőségtanúsítással rendelkező lemezzel vagy fóliával készíthető. Az átlapolásokat valamint a tetőn kialakított összes áttörést vízhatlan módon kell kialakítani.

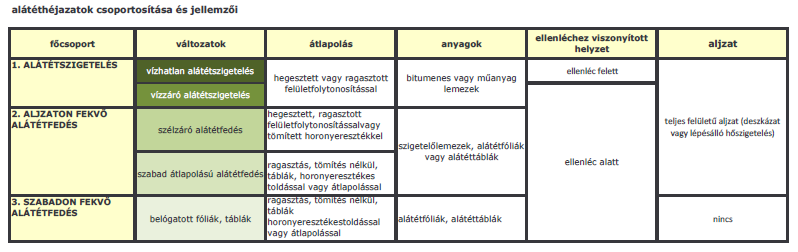

63 Alátéthéjazatok csoportosítása

64 TONDACH cserepek felhasználása
