Solution 844/862/880 Telepítői Kéziköny kiadás

Átírás

1 Solution 844/862/880 Telepítői Kéziköny 1.20 kiadás

2

3 MA8XXI A jobb oldalt látható csíkot vágja ki, és helyezze a kézikönyv borítójának gerincére. Solution 844/862 /880 Telepítési Kézikönyv 1.20 kiadás (36-1)

4

5 Solution 844/862/880 Telepítési Kézikönyv Copyright 1998 by Electronics Design and Manufacturing Pty Limited, SYDNEY, AUSTRALIA A dokumentum rendelésszáma MA8XXI 1.20 kiadás Nyomtatva 07 October 2002 A dokumentáció a Solution 844/862/880 központok (CC404/CC406/CC408) leírását tartalmazza Gyári verziószám Hardver verzió A - F Alarm Link változat = 2.71 vagy újabb A központ Szoftver verzió száma = S404_V10 = S406_V10 = S408_V10 Szerzői Jogok A Kézikönyv kiadója a kiadvánnyal kapcsolatos minden jogát fenntartja. A kiadvány részleges, vagy teljes másolása, tárolása és terjesztése semmilyen módon, sem elektronikus, sem mechanikus, sem fénymásolt, sem bármely más formában nem megengedhető az Electronics Design and Manufacturing Pty Limited írásbeli engedélye nélkül, és büntetőjogi felelősségre vonást von maga után. Electronics Design & Manufacturing Pty Limited fenntartja magának a jogot, hogy a folyamatos fejlesztések és kutatások eredményeinek megfelelően a Kézikönyvben leírtakat előzetes figyelmeztetés nélkül megváltoztassa.

6

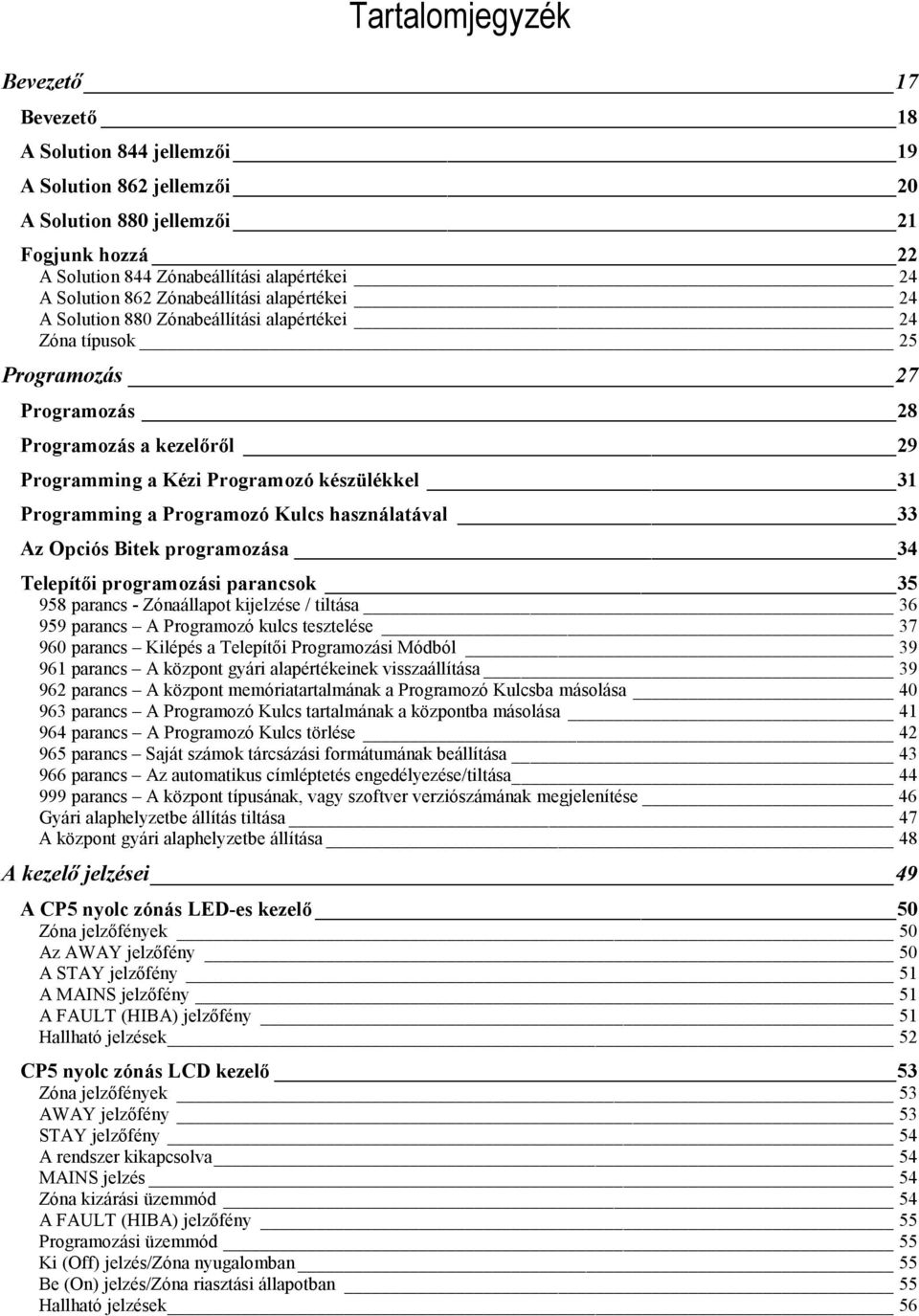

7 Tartalomjegyzék Bevezető 17 Bevezető 18 A Solution 844 jellemzői 19 A Solution 862 jellemzői 20 A Solution 880 jellemzői 21 Fogjunk hozzá 22 A Solution 844 Zónabeállítási alapértékei 24 A Solution 862 Zónabeállítási alapértékei 24 A Solution 880 Zónabeállítási alapértékei 24 Zóna típusok 25 Programozás 27 Programozás 28 Programozás a kezelőről 29 Programming a Kézi Programozó készülékkel 31 Programming a Programozó Kulcs használatával 33 Az Opciós Bitek programozása 34 Telepítői programozási parancsok parancs - Zónaállapot kijelzése / tiltása parancs A Programozó kulcs tesztelése parancs Kilépés a Telepítői Programozási Módból parancs A központ gyári alapértékeinek visszaállítása parancs A központ memóriatartalmának a Programozó Kulcsba másolása parancs A Programozó Kulcs tartalmának a központba másolása parancs A Programozó Kulcs törlése parancs Saját számok tárcsázási formátumának beállítása parancs Az automatikus címléptetés engedélyezése/tiltása parancs A központ típusának, vagy szoftver verziószámának megjelenítése 46 Gyári alaphelyzetbe állítás tiltása 47 A központ gyári alaphelyzetbe állítása 48 A kezelő jelzései 49 A CP5 nyolc zónás LED-es kezelő 50 Zóna jelzőfények 50 Az AWAY jelzőfény 50 A STAY jelzőfény 51 A MAINS jelzőfény 51 A FAULT (HIBA) jelzőfény 51 Hallható jelzések 52 CP5 nyolc zónás LCD kezelő 53 Zóna jelzőfények 53 AWAY jelzőfény 53 STAY jelzőfény 54 A rendszer kikapcsolva 54 MAINS jelzés 54 Zóna kizárási üzemmód 54 A FAULT (HIBA) jelzőfény 55 Programozási üzemmód 55 Ki (Off) jelzés/zóna nyugalomban 55 Be (On) jelzés/zóna riasztási állapotban 55 Hallható jelzések 56

8 CP5 Mester partícionált LED-es kezelő 57 Zóna jelzőfények 57 Partíció Be/Ki jelzőfények 57 Partíciók (Area Display) jelzőfényei 58 Állapot jelzőfény 58 Részleges élesítés (PARTIAL) jelzőfény 58 AUX jelzőfény 58 A HÁLÓZAT (MAINS) jelzőfény 59 A HIBA (FAULT) jelzőfény 59 Hallható jelzések 59 A rendszer működése 61 A rendszer működése 62 A rendszer élesítése AWAY üzemmódban 62 Kényszerített élesítés 62 A rendszer kikapcsolása AWAY üzemmódból 63 A rendszer élesítése STAY 1 üzemmódban 64 Belépésjelző Őr időzítő STAY üzemmódban 64 Kényszerített élesítés 65 A rendszer kikapcsolása STAY 1 üzemmódból 66 A rendszer élesítése STAY 2 üzemmódban 67 Belépésjelző Őr időzítő STAY üzemmódban 67 Kényszerített élesítés 67 A rendszer kikapcsolása STAY 2 üzemmódból 68 Kényszer alatti kikapcsolás riasztási jelzése 69 Pánik riasztás indítása a kezelőről 69 Tűz riasztás indítása a kezelőről 69 Orvosi segítség kérése 69 Zónák kizárása 70 Zónák kizárásának szokásos menete 71 Zónák kizárásának menete kód felhasználásával 72 Hibakereső üzemmód 73 Hibák leírása 74 Akkumulátor hiba 74 Dátum és Idő 74 Érzékelő őr 74 Hangszóró felügyelet 74 Telefonvonal hiba 74 E 2 Fault 74 Biztosíték hiba 75 Kommunikációs hiba 75 Hálózati feszültség hiba 76 Rádiós távvezérlési műveletek 77 Rádiós távvezérlési műveletek 78 Rádiós távirányítási műveletek jelzéseinek értelmezése 78 Rádiós távvezérlő kódok jogosultsági szintjei 78 Rádiós távvezérlési kódok cseréje illetve törlése 79 2 Csatornás rádiós távirányító 81 Teljes (AWAY) élesítés 81 A rendszer kikapcsolása Teljes (AWAY) élesítési üzemmódból 81 Részleges (STAY 1) élesítés 81 A rendszer kikapcsolása Részleges (STAY 1) élesítési üzemmódból 81 Pánik riasztás 81 4 Csatornás rádiós távirányító 82 Teljes (AWAY) élesítés 82 A rendszer kikapcsolása Teljes (AWAY) élesítési üzemmódból 82 Részleges (STAY 1) élesítés 82 A rendszer kikapcsolása Részleges (STAY 1) élesítési üzemmódból 82 Pánik Riasztás 82 1 Kimenet bekapcsolása 83 1 Kimenet kikapcsolása 83

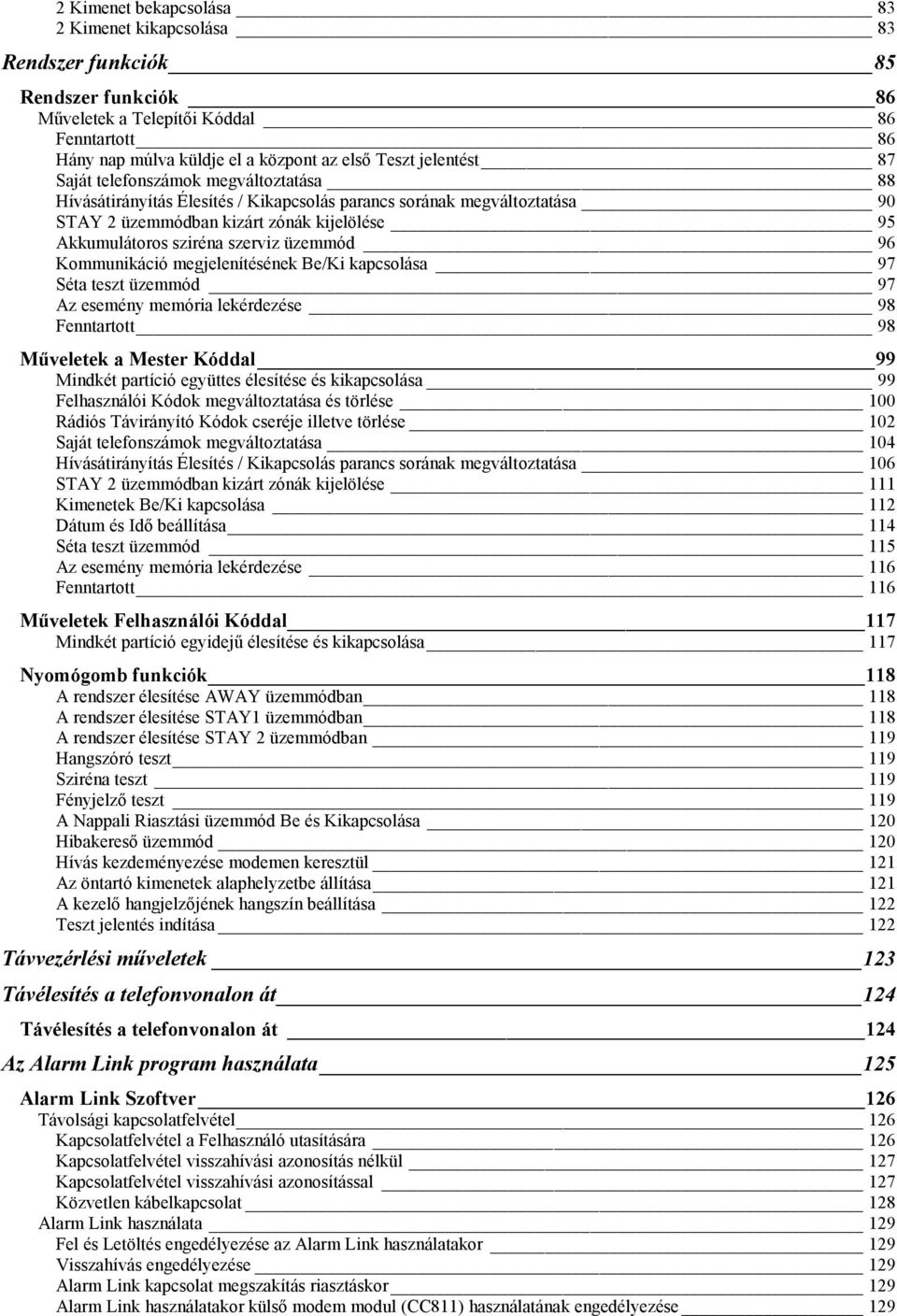

9 2 Kimenet bekapcsolása 83 2 Kimenet kikapcsolása 83 Rendszer funkciók 85 Rendszer funkciók 86 Műveletek a Telepítői Kóddal 86 Fenntartott 86 Hány nap múlva küldje el a központ az első Teszt jelentést 87 Saját telefonszámok megváltoztatása 88 Hívásátirányítás Élesítés / Kikapcsolás parancs sorának megváltoztatása 90 STAY 2 üzemmódban kizárt zónák kijelölése 95 Akkumulátoros sziréna szerviz üzemmód 96 Kommunikáció megjelenítésének Be/Ki kapcsolása 97 Séta teszt üzemmód 97 Az esemény memória lekérdezése 98 Fenntartott 98 Műveletek a Mester Kóddal 99 Mindkét partíció együttes élesítése és kikapcsolása 99 Felhasználói Kódok megváltoztatása és törlése 100 Rádiós Távirányító Kódok cseréje illetve törlése 102 Saját telefonszámok megváltoztatása 104 Hívásátirányítás Élesítés / Kikapcsolás parancs sorának megváltoztatása 106 STAY 2 üzemmódban kizárt zónák kijelölése 111 Kimenetek Be/Ki kapcsolása 112 Dátum és Idő beállítása 114 Séta teszt üzemmód 115 Az esemény memória lekérdezése 116 Fenntartott 116 Műveletek Felhasználói Kóddal 117 Mindkét partíció egyidejű élesítése és kikapcsolása 117 Nyomógomb funkciók 118 A rendszer élesítése AWAY üzemmódban 118 A rendszer élesítése STAY1 üzemmódban 118 A rendszer élesítése STAY 2 üzemmódban 119 Hangszóró teszt 119 Sziréna teszt 119 Fényjelző teszt 119 A Nappali Riasztási üzemmód Be és Kikapcsolása 120 Hibakereső üzemmód 120 Hívás kezdeményezése modemen keresztül 121 Az öntartó kimenetek alaphelyzetbe állítása 121 A kezelő hangjelzőjének hangszín beállítása 122 Teszt jelentés indítása 122 Távvezérlési műveletek 123 Távélesítés a telefonvonalon át 124 Távélesítés a telefonvonalon át 124 Az Alarm Link program használata 125 Alarm Link Szoftver 126 Távolsági kapcsolatfelvétel 126 Kapcsolatfelvétel a Felhasználó utasítására 126 Kapcsolatfelvétel visszahívási azonosítás nélkül 127 Kapcsolatfelvétel visszahívási azonosítással 127 Közvetlen kábelkapcsolat 128 Alarm Link használata 129 Fel és Letöltés engedélyezése az Alarm Link használatakor 129 Visszahívás engedélyezése 129 Alarm Link kapcsolat megszakítás riasztáskor 129 Alarm Link használatakor külső modem modul (CC811) használatának engedélyezése 129

10 Saját számok hívása 131 Saját tárcsázási formátum 132 Saját számok hívása 132 A hívás nyugtázása Saját Tárcsázási formátum használatakor 132 Saját számok hívásának beállításai és programozása 133 Saját számok hívásának tiltása 134 Kommunikációs formátumok 135 Kommunikációs formátumok 136 Contact ID Formátum 136 Point ID Kódok jelentési formátum 138 Személyhívó Kommunikációs Formátum 139 Személyhívó kijelzési formátum értelmezése 140 Előfizetői Azonosító 140 Zónaállapot 140 Rendszer állapot 140 A távhívó működése 141 A távhívó működése 142 Az 1.Vevőegység elsődleges telefonszámának beírása 143 Az 1.Vevőegység másodlagos telefonszámának beírása 143 Az 1.Vevőegység Handshake hangja 144 Az 1.Vevőegység adatátviteli formátuma 145 Az 1.Vevőegységhez rendelt Előfizetői Azonosító 145 A 2.Vevőegység elsődleges telefonszámának beírása 146 A 2.Vevőegység másodlagos telefonszámának beírása 146 A 2.Vevőegység Handshake hangja 147 A 2.Vevőegység adatátviteli formátuma 148 A 2.Vevőegységhez rendelt Előfizetői Azonosító 148 Tárcsázási formátum 149 Fenntartott 149 Hívás átirányítás bekapcsolása élesítéskor 150 Hívás továbbítás Azonnali Továbbítás funkció bekapcsolva 150 Hívás továbbítás Nincs Válasz funkció bekapcsolva 150 Hívásátirányítás törlése kikapcsoláskor 151 Hívás továbbítás Azonnali Továbbítás funkció kikapcsolva 151 Hívás továbbítás Nincs Válasz funkció kikapcsolva 151 Visszahívási telefonszám 151 Csengetés szám 152 Üzenetrögzítő megkerülés 152 Telefon vonal hiba opciók 153 A HIBA (FAULT) jelzés bekapcsolása, ha a telefonvonal megszakad 153 A rendszer élesített állapotában a hangszóró, a sziréna és a villogó megszólaltatása 153 A rendszer kikapcsolt állapotában a hangszóró, a sziréna és a villogó megszólaltatása 153 Fenntartott 154 Távhívó opciók 155 Opciós Bitek 156 Távhívó Opciók Engedélyezve = Távhívó jelentési funkciók engedélyezése 157 Tiltva = Távhívó jelentési funkciók tiltása 157 Telefonon át történő táv élesítés engedélyezése 157 Üzenetrögítő megkerülés engedélyezése csak a központ élesített állapotában 157 Engedélyezve = Használjon BELL103-at az FSK Formátumhoz / Tiltva = CCITT V21 Formátum 157 Távhívó opciók Nyitás/Zárási jelentések küldése csak egy előzetes riasztás után 158 Nyitás/Zárási jelentések küldése a rendszer Részleges (STAY) üzemmódú élesített állapotában 158 A sziréna működésének késletetése az adatátvitel végéig 158 A Handshake hangra való várakozás kiterjesztése 30-ról 55 másodpercre 158

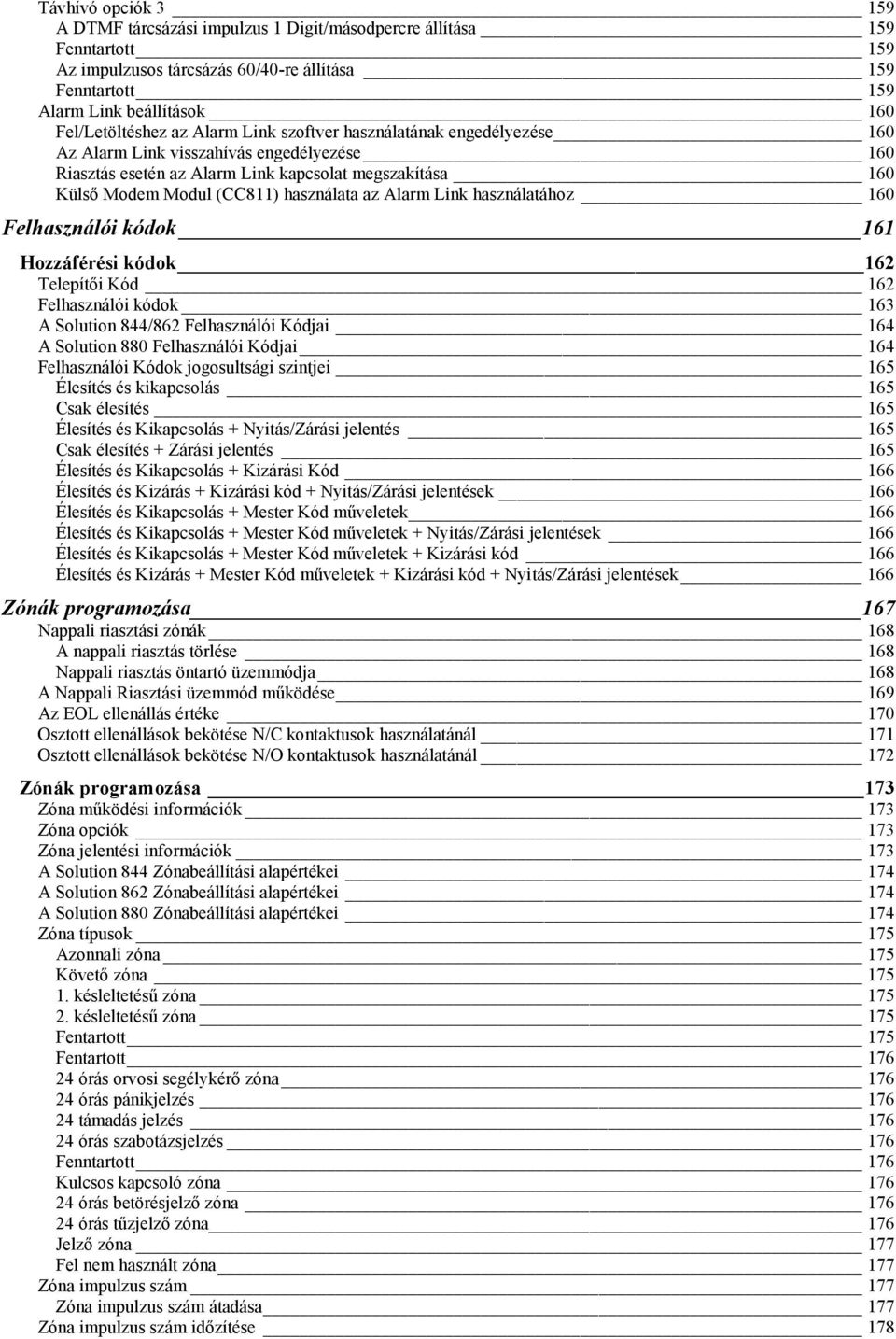

11 Távhívó opciók A DTMF tárcsázási impulzus 1 Digit/másodpercre állítása 159 Fenntartott 159 Az impulzusos tárcsázás 60/40-re állítása 159 Fenntartott 159 Alarm Link beállítások 160 Fel/Letöltéshez az Alarm Link szoftver használatának engedélyezése 160 Az Alarm Link visszahívás engedélyezése 160 Riasztás esetén az Alarm Link kapcsolat megszakítása 160 Külső Modem Modul (CC811) használata az Alarm Link használatához 160 Felhasználói kódok 161 Hozzáférési kódok 162 Telepítői Kód 162 Felhasználói kódok 163 A Solution 844/862 Felhasználói Kódjai 164 A Solution 880 Felhasználói Kódjai 164 Felhasználói Kódok jogosultsági szintjei 165 Élesítés és kikapcsolás 165 Csak élesítés 165 Élesítés és Kikapcsolás + Nyitás/Zárási jelentés 165 Csak élesítés + Zárási jelentés 165 Élesítés és Kikapcsolás + Kizárási Kód 166 Élesítés és Kizárás + Kizárási kód + Nyitás/Zárási jelentések 166 Élesítés és Kikapcsolás + Mester Kód műveletek 166 Élesítés és Kikapcsolás + Mester Kód műveletek + Nyitás/Zárási jelentések 166 Élesítés és Kikapcsolás + Mester Kód műveletek + Kizárási kód 166 Élesítés és Kizárás + Mester Kód műveletek + Kizárási kód + Nyitás/Zárási jelentések 166 Zónák programozása 167 Nappali riasztási zónák 168 A nappali riasztás törlése 168 Nappali riasztás öntartó üzemmódja 168 A Nappali Riasztási üzemmód működése 169 Az EOL ellenállás értéke 170 Osztott ellenállások bekötése N/C kontaktusok használatánál 171 Osztott ellenállások bekötése N/O kontaktusok használatánál 172 Zónák programozása 173 Zóna működési információk 173 Zóna opciók 173 Zóna jelentési információk 173 A Solution 844 Zónabeállítási alapértékei 174 A Solution 862 Zónabeállítási alapértékei 174 A Solution 880 Zónabeállítási alapértékei 174 Zóna típusok 175 Azonnali zóna 175 Követő zóna késleltetésű zóna késleltetésű zóna 175 Fentartott 175 Fentartott órás orvosi segélykérő zóna órás pánikjelzés támadás jelzés órás szabotázsjelzés 176 Fenntartott 176 Kulcsos kapcsoló zóna órás betörésjelző zóna órás tűzjelző zóna 176 Jelző zóna 177 Fel nem használt zóna 177 Zóna impulzus szám 177 Zóna impulzus szám átadása 177 Zóna impulzus szám időzítése 178

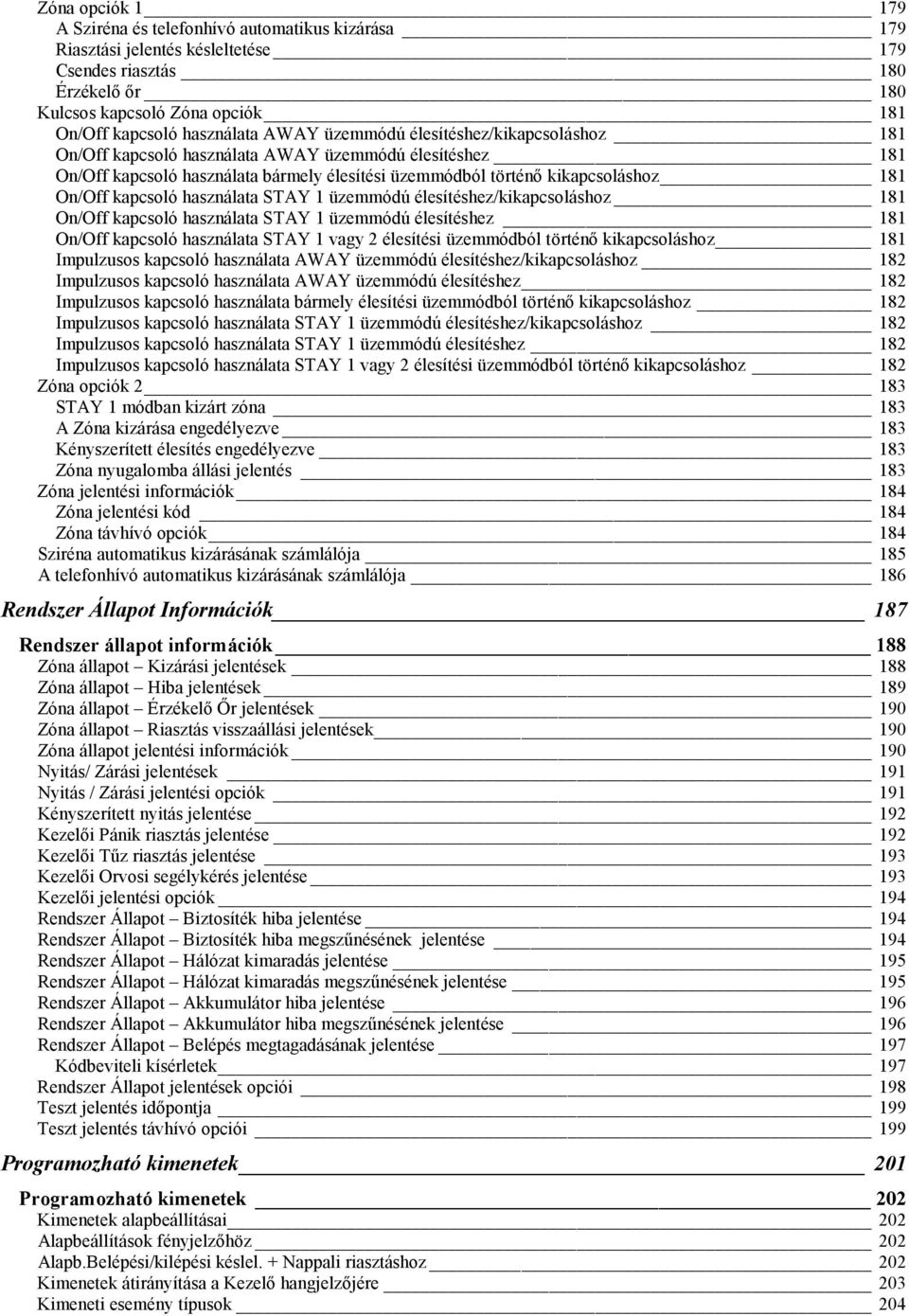

12 Zóna opciók A Sziréna és telefonhívó automatikus kizárása 179 Riasztási jelentés késleltetése 179 Csendes riasztás 180 Érzékelő őr 180 Kulcsos kapcsoló Zóna opciók 181 On/Off kapcsoló használata AWAY üzemmódú élesítéshez/kikapcsoláshoz 181 On/Off kapcsoló használata AWAY üzemmódú élesítéshez 181 On/Off kapcsoló használata bármely élesítési üzemmódból történő kikapcsoláshoz 181 On/Off kapcsoló használata STAY 1 üzemmódú élesítéshez/kikapcsoláshoz 181 On/Off kapcsoló használata STAY 1 üzemmódú élesítéshez 181 On/Off kapcsoló használata STAY 1 vagy 2 élesítési üzemmódból történő kikapcsoláshoz 181 Impulzusos kapcsoló használata AWAY üzemmódú élesítéshez/kikapcsoláshoz 182 Impulzusos kapcsoló használata AWAY üzemmódú élesítéshez 182 Impulzusos kapcsoló használata bármely élesítési üzemmódból történő kikapcsoláshoz 182 Impulzusos kapcsoló használata STAY 1 üzemmódú élesítéshez/kikapcsoláshoz 182 Impulzusos kapcsoló használata STAY 1 üzemmódú élesítéshez 182 Impulzusos kapcsoló használata STAY 1 vagy 2 élesítési üzemmódból történő kikapcsoláshoz 182 Zóna opciók STAY 1 módban kizárt zóna 183 A Zóna kizárása engedélyezve 183 Kényszerített élesítés engedélyezve 183 Zóna nyugalomba állási jelentés 183 Zóna jelentési információk 184 Zóna jelentési kód 184 Zóna távhívó opciók 184 Sziréna automatikus kizárásának számlálója 185 A telefonhívó automatikus kizárásának számlálója 186 Rendszer Állapot Információk 187 Rendszer állapot információk 188 Zóna állapot Kizárási jelentések 188 Zóna állapot Hiba jelentések 189 Zóna állapot Érzékelő Őr jelentések 190 Zóna állapot Riasztás visszaállási jelentések 190 Zóna állapot jelentési információk 190 Nyitás/ Zárási jelentések 191 Nyitás / Zárási jelentési opciók 191 Kényszerített nyitás jelentése 192 Kezelői Pánik riasztás jelentése 192 Kezelői Tűz riasztás jelentése 193 Kezelői Orvosi segélykérés jelentése 193 Kezelői jelentési opciók 194 Rendszer Állapot Biztosíték hiba jelentése 194 Rendszer Állapot Biztosíték hiba megszűnésének jelentése 194 Rendszer Állapot Hálózat kimaradás jelentése 195 Rendszer Állapot Hálózat kimaradás megszűnésének jelentése 195 Rendszer Állapot Akkumulátor hiba jelentése 196 Rendszer Állapot Akkumulátor hiba megszűnésének jelentése 196 Rendszer Állapot Belépés megtagadásának jelentése 197 Kódbeviteli kísérletek 197 Rendszer Állapot jelentések opciói 198 Teszt jelentés időpontja 199 Teszt jelentés távhívó opciói 199 Programozható kimenetek 201 Programozható kimenetek 202 Kimenetek alapbeállításai 202 Alapbeállítások fényjelzőhöz 202 Alapb.Belépési/kilépési késlel. + Nappali riasztáshoz 202 Kimenetek átirányítása a Kezelő hangjelzőjére 203 Kimeneti esemény típusok 204

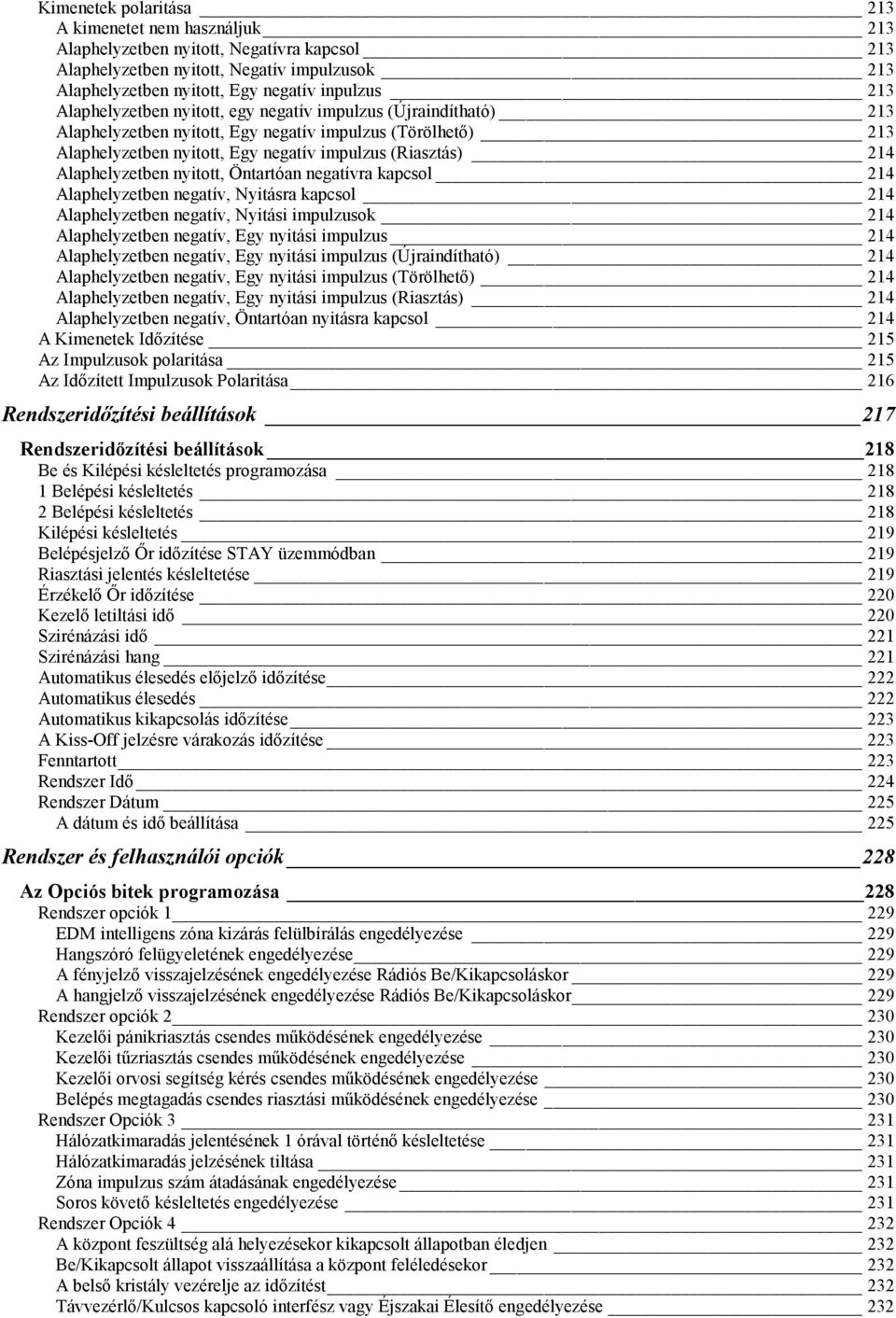

13 Kimenetek polaritása 213 A kimenetet nem használjuk 213 Alaphelyzetben nyitott, Negatívra kapcsol 213 Alaphelyzetben nyitott, Negatív impulzusok 213 Alaphelyzetben nyitott, Egy negatív inpulzus 213 Alaphelyzetben nyitott, egy negatív impulzus (Újraindítható) 213 Alaphelyzetben nyitott, Egy negatív impulzus (Törölhető) 213 Alaphelyzetben nyitott, Egy negatív impulzus (Riasztás) 214 Alaphelyzetben nyitott, Öntartóan negatívra kapcsol 214 Alaphelyzetben negatív, Nyitásra kapcsol 214 Alaphelyzetben negatív, Nyitási impulzusok 214 Alaphelyzetben negatív, Egy nyitási impulzus 214 Alaphelyzetben negatív, Egy nyitási impulzus (Újraindítható) 214 Alaphelyzetben negatív, Egy nyitási impulzus (Törölhető) 214 Alaphelyzetben negatív, Egy nyitási impulzus (Riasztás) 214 Alaphelyzetben negatív, Öntartóan nyitásra kapcsol 214 A Kimenetek Időzítése 215 Az Impulzusok polaritása 215 Az Időzített Impulzusok Polaritása 216 Rendszeridőzítési beállítások 217 Rendszeridőzítési beállítások 218 Be és Kilépési késleltetés programozása Belépési késleltetés Belépési késleltetés 218 Kilépési késleltetés 219 Belépésjelző Őr időzítése STAY üzemmódban 219 Riasztási jelentés késleltetése 219 Érzékelő Őr időzítése 220 Kezelő letiltási idő 220 Szirénázási idő 221 Szirénázási hang 221 Automatikus élesedés előjelző időzítése 222 Automatikus élesedés 222 Automatikus kikapcsolás időzítése 223 A Kiss-Off jelzésre várakozás időzítése 223 Fenntartott 223 Rendszer Idő 224 Rendszer Dátum 225 A dátum és idő beállítása 225 Rendszer és felhasználói opciók 228 Az Opciós bitek programozása 228 Rendszer opciók EDM intelligens zóna kizárás felülbírálás engedélyezése 229 Hangszóró felügyeletének engedélyezése 229 A fényjelző visszajelzésének engedélyezése Rádiós Be/Kikapcsoláskor 229 A hangjelző visszajelzésének engedélyezése Rádiós Be/Kikapcsoláskor 229 Rendszer opciók Kezelői pánikriasztás csendes működésének engedélyezése 230 Kezelői tűzriasztás csendes működésének engedélyezése 230 Kezelői orvosi segítség kérés csendes működésének engedélyezése 230 Belépés megtagadás csendes riasztási működésének engedélyezése 230 Rendszer Opciók Hálózatkimaradás jelentésének 1 órával történő késleltetése 231 Hálózatkimaradás jelzésének tiltása 231 Zóna impulzus szám átadásának engedélyezése 231 Soros követő késleltetés engedélyezése 231 Rendszer Opciók A központ feszültség alá helyezésekor kikapcsolt állapotban éledjen 232 Be/Kikapcsolt állapot visszaállítása a központ feléledésekor 232 A belső kristály vezérelje az időzítést 232 Távvezérlő/Kulcsos kapcsoló interfész vagy Éjszakai Élesítő engedélyezése 232

14 Felhasználói Opciók Teszt jelentések küldése csak a központ élesített állapotában 233 Teszt jelentés küldése a sziréna nyugalomba állása után 233 Automatikus élesedés engedélyezése STAY 1 üzemmódban 233 Nappali riasztási üzemmód Be/Kikapcsolt állapotának kijelzése a STAY jelzés felhasználásával 233 Felhasználói Opciók A Kezelő nyugalmi üzemmódjának engedélyezése 234 Egy nyomógombos AWAY, STAY 1 vagy STAY 2 élesítés engedélyezése 234 Egy nyomógombos kikapcsolás engedélyezése STAY 1 vagy STAY 2 üzemmódból 234 Kikapcsoláskor a riasztási memória törlésének engedélyezése 234 Felhasználói Opciók Kezelői hangos hibajelzés engedélyezése 235 Kényszerített nyitás jelzésénél a 3 szám használata a 9 helyett 235 A sziréna és a fényjelző működésének engedélyezése STAY 1 és STAY 2 üzemmódban 235 Fenntartott 235 Rádiós bemeneti opciók 236 Rádió vevő egység 236 On/Off kulcsos kapcsoló bemenet 236 Impulzusos kulcsos kapcsoló bemenet 236 Partícionálás 237 CP5 Mester partícionált LED-es kezelő 238 Zóna jelzőfények 238 Partíció Be/Ki jelzőfények 239 Partíciók (Area Display) jelzőfényei 239 Állapot jelzőfény 239 Részleges élesítés (PARTIAL) jelzőfény 239 AUX jelzőfény 240 A HÁLÓZAT (MAINS) jelzőfény 240 HIBA (FAULT) jelzőfény 240 Hallható jelzések 241 A kezelők használata partícionált rendszerekben 242 A "CP5 Címezhető (CP500A)" LED kezelő használata 242 A "CP5 Mester Partícionált (CP500P)" kezelő használata 242 Programozás 243 Partícionálási Opciók Első nyitás / Utolsó zárás jelentések engedélyezése 243 A Fő kezelő csak az 1 Partíció adatait mutassa 243 Szirénák alaphelyzetbe állításának engedélyezése bármely partícióból 244 A telefonvonal használatának kijelzése a Mester partícionált kezelő AUX jelzőfényén 244 Partícionálási Opciók Az 1 Partíció az 1 Vevőegységhez, a 2 Partíció a 2 Vevőegységhez rendelése 244 A Felhasználói Kód AWAY parancssor engedélyezése mindkét partíció együttes élesítéséhez/kikapcsolásához 244 Fenntartott 244 Fenntartott 244 Zónák partícióhoz rendelése 245 Az 1 partícióhoz rendelt zónák 245 A 2 partícióhoz rendelt zónák 245 Felhasználói kódok partíciókhoz rendelése 247 Kezelők telepítése és programozása partícionált rendszerekben 248 A Mester Partícionált kezelő, mint fő kezelő, bekötése a rendszerbe. 248 A Címezhető kezelő, mint fő kezelő, bekötése a rendszerbe 248 Az 1 partíció külön kezelőjének telepítése 248 A 2 partíció külön kezelőjének telepítése 248 Kezelők bekötése partícionált rendszerekben 249 Opcionális elemek 251 Opcionális elemek 252

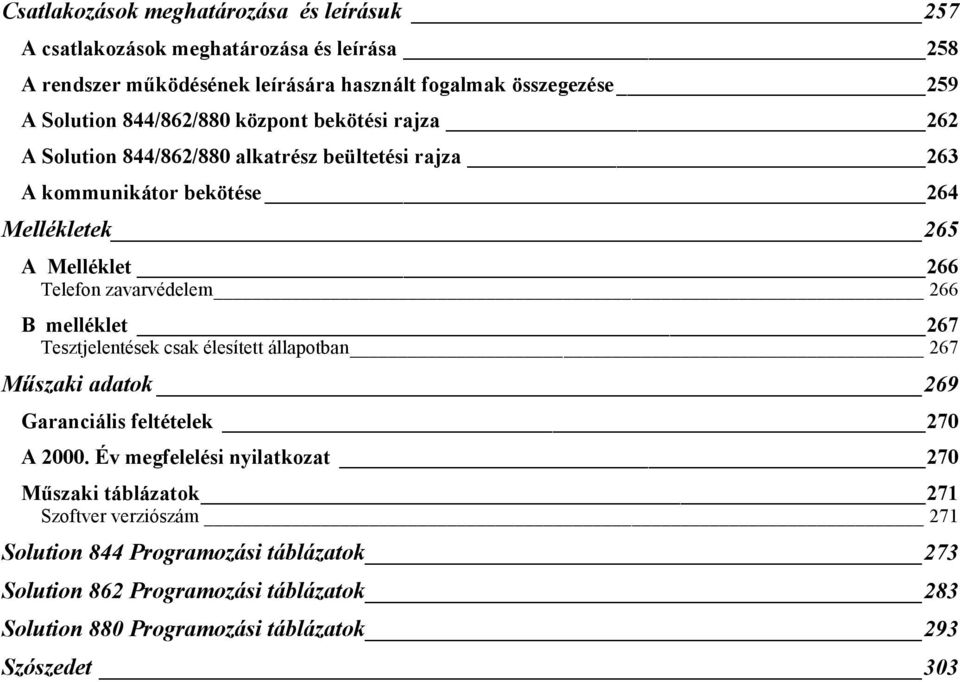

15 Csatlakozások meghatározása és leírásuk 257 A csatlakozások meghatározása és leírása 258 A rendszer működésének leírására használt fogalmak összegezése 259 A Solution 844/862/880 központ bekötési rajza 262 A Solution 844/862/880 alkatrész beültetési rajza 263 A kommunikátor bekötése 264 Mellékletek 265 A Melléklet 266 Telefon zavarvédelem 266 B melléklet 267 Tesztjelentések csak élesített állapotban 267 Műszaki adatok 269 Garanciális feltételek 270 A Év megfelelési nyilatkozat 270 Műszaki táblázatok 271 Szoftver verziószám 271 Solution 844 Programozási táblázatok 273 Solution 862 Programozási táblázatok 283 Solution 880 Programozási táblázatok 293 Szószedet 303

16

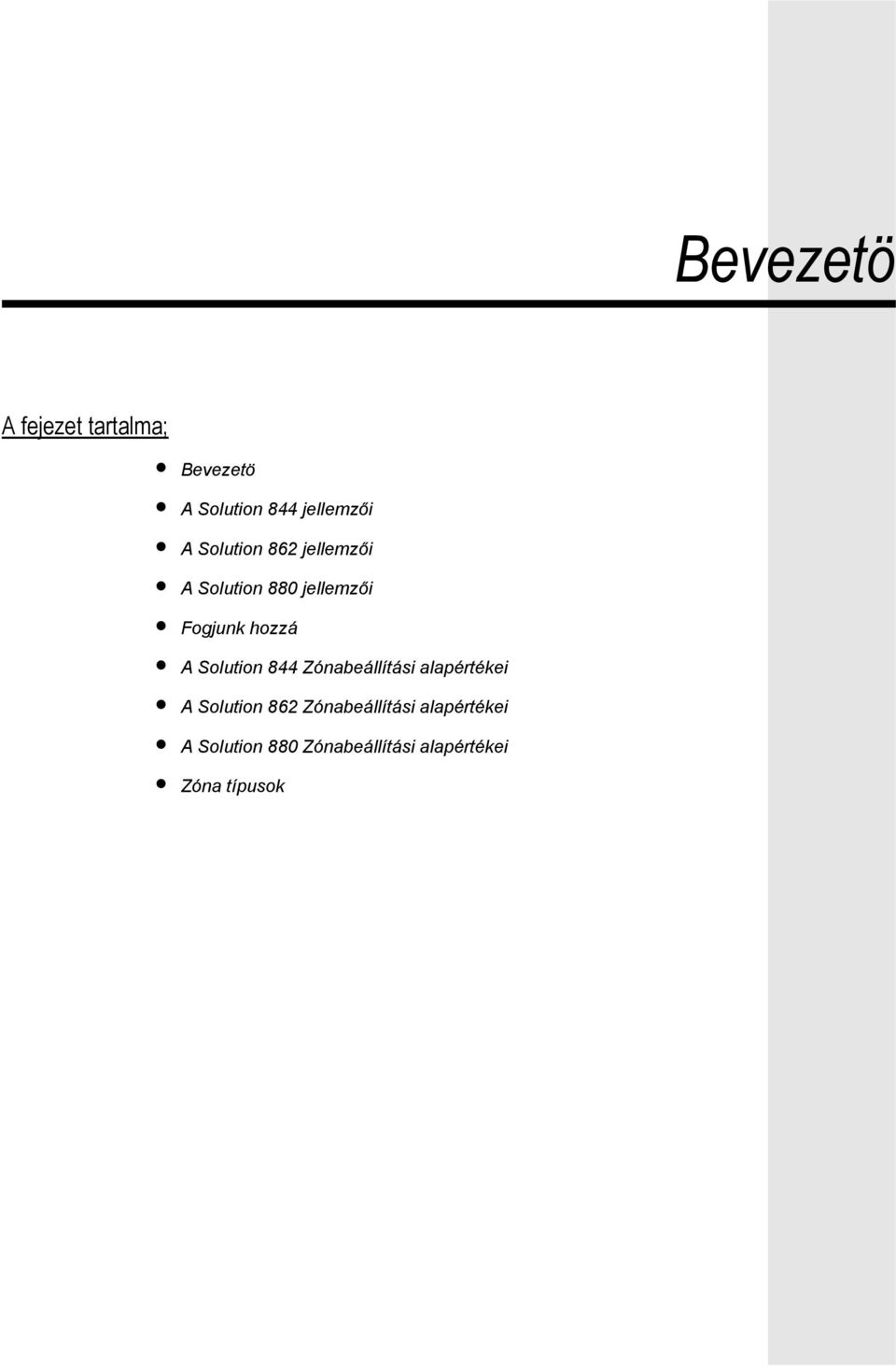

17 Bevezetö A fejezet tartalma; Bevezetö A Solution 844 jellemzői A Solution 862 jellemzői A Solution 880 jellemzői Fogjunk hozzá A Solution 844 Zónabeállítási alapértékei A Solution 862 Zónabeállítási alapértékei A Solution 880 Zónabeállítási alapértékei Zóna típusok

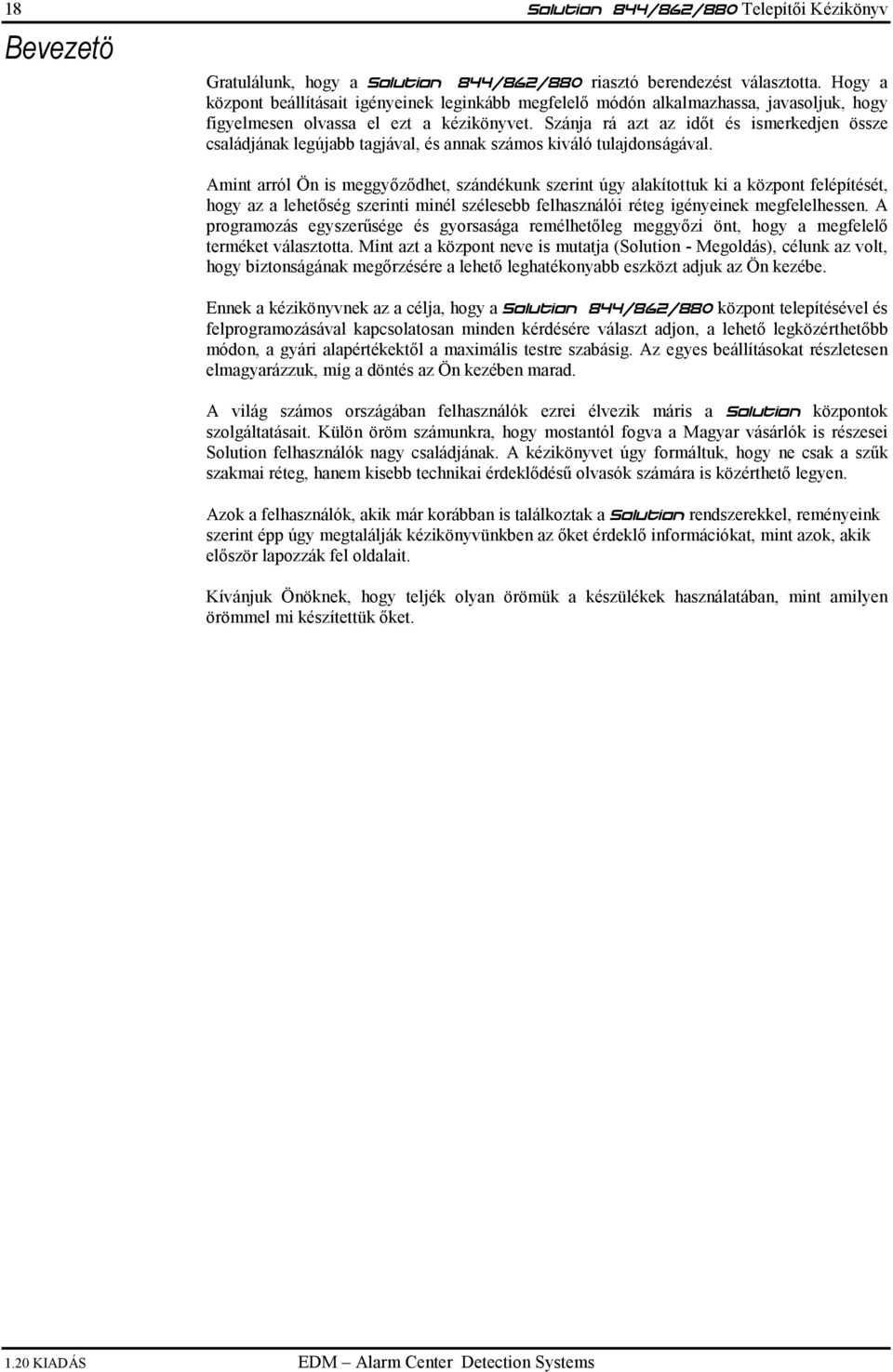

18 18 Solution 844/862/880 Telepítői Kézikönyv Bevezetö Gratulálunk, hogy a Solution 844/862/880 riasztó berendezést választotta. Hogy a központ beállításait igényeinek leginkább megfelelő módón alkalmazhassa, javasoljuk, hogy figyelmesen olvassa el ezt a kézikönyvet. Szánja rá azt az időt és ismerkedjen össze családjának legújabb tagjával, és annak számos kiváló tulajdonságával. Amint arról Ön is meggyőződhet, szándékunk szerint úgy alakítottuk ki a központ felépítését, hogy az a lehetőség szerinti minél szélesebb felhasználói réteg igényeinek megfelelhessen. A programozás egyszerűsége és gyorsasága remélhetőleg meggyőzi önt, hogy a megfelelő terméket választotta. Mint azt a központ neve is mutatja (Solution - Megoldás), célunk az volt, hogy biztonságának megőrzésére a lehető leghatékonyabb eszközt adjuk az Ön kezébe. Ennek a kézikönyvnek az a célja, hogy a Solution 844/862/880 központ telepítésével és felprogramozásával kapcsolatosan minden kérdésére választ adjon, a lehető legközérthetőbb módon, a gyári alapértékektől a maximális testre szabásig. Az egyes beállításokat részletesen elmagyarázzuk, míg a döntés az Ön kezében marad. A világ számos országában felhasználók ezrei élvezik máris a Solution központok szolgáltatásait. Külön öröm számunkra, hogy mostantól fogva a Magyar vásárlók is részesei Solution felhasználók nagy családjának. A kézikönyvet úgy formáltuk, hogy ne csak a szűk szakmai réteg, hanem kisebb technikai érdeklődésű olvasók számára is közérthető legyen. Azok a felhasználók, akik már korábban is találkoztak a Solution rendszerekkel, reményeink szerint épp úgy megtalálják kézikönyvünkben az őket érdeklő információkat, mint azok, akik először lapozzák fel oldalait. Kívánjuk Önöknek, hogy teljék olyan örömük a készülékek használatában, mint amilyen örömmel mi készítettük őket KIADÁS EDM Alarm Center Detection Systems

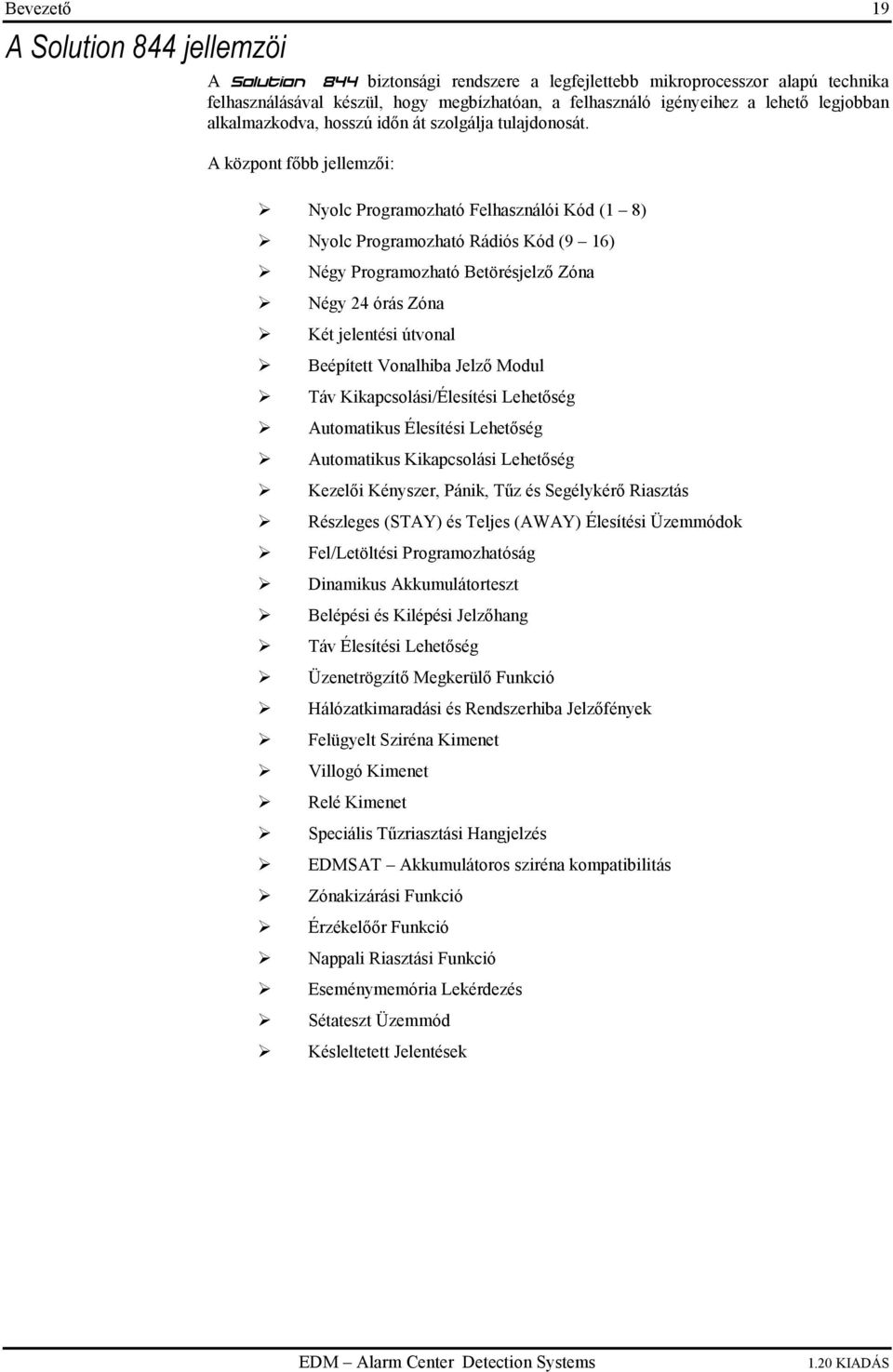

19 Bevezető 19 A Solution 844 jellemzöi A Solution 844 biztonsági rendszere a legfejlettebb mikroprocesszor alapú technika felhasználásával készül, hogy megbízhatóan, a felhasználó igényeihez a lehető legjobban alkalmazkodva, hosszú időn át szolgálja tulajdonosát. A központ főbb jellemzői: Nyolc Programozható Felhasználói Kód (1 8) Nyolc Programozható Rádiós Kód (9 16) Négy Programozható Betörésjelző Zóna Négy 24 órás Zóna Két jelentési útvonal Beépített Vonalhiba Jelző Modul Táv Kikapcsolási/Élesítési Lehetőség Automatikus Élesítési Lehetőség Automatikus Kikapcsolási Lehetőség Kezelői Kényszer, Pánik, Tűz és Segélykérő Riasztás Részleges (STAY) és Teljes (AWAY) Élesítési Üzemmódok Fel/Letöltési Programozhatóság Dinamikus Akkumulátorteszt Belépési és Kilépési Jelzőhang Táv Élesítési Lehetőség Üzenetrögzítő Megkerülő Funkció Hálózatkimaradási és Rendszerhiba Jelzőfények Felügyelt Sziréna Kimenet Villogó Kimenet Relé Kimenet Speciális Tűzriasztási Hangjelzés EDMSAT Akkumulátoros sziréna kompatibilitás Zónakizárási Funkció Érzékelőőr Funkció Nappali Riasztási Funkció Eseménymemória Lekérdezés Sétateszt Üzemmód Késleltetett Jelentések EDM Alarm Center Detection Systems 1.20 KIADÁS

20 20 Solution 844/862/880 Telepítői Kézikönyv A Solution 862 jellemzöi A Solution 862 biztonsági rendszere a legfejlettebb mikroprocesszor alapú technika felhasználásával készül, hogy megbízhatóan, a felhasználó igényeihez a lehető legjobban alkalmazkodva, hosszú időn át szolgálja tulajdonosát. A központ főbb jellemzői. Nyolc Programozható Felhasználói Kód (1 8) Nyolc Programozható Rádiós Kód (9 16) Hat Programozható Betörésjelző Zóna Két 24 órás Zóna Két jelentési útvonal Beépített Vonalhiba Jelző Modul Táv Kikapcsolási/Élesítési Lehetőség Automatikus Élesítési Lehetőség Automatikus Kikapcsolási Lehetőség Kezelői Kényszer, Pánik, Tűz és Segélykérő Riasztás Részleges (STAY) és Teljes (AWAY) Élesítési Üzemmódok Fel/Letöltési Programozhatóság Belépési és Kilépési Jelzőhang Táv Élesítési Lehetőség Üzenetrögzítő Megkerülő Funkció Hálózatkimaradási és Rendszerhiba Jelzőfények Felügyelt Sziréna Kimenet Villogó Kimenet Relé Kimenet Speciális Tűzriasztási Hangjelzés EDMSAT Akkumulátoros sziréna kompatibilitás Zónakizárási Funkció Érzékelőőr Funkció Nappali Riasztási Funkció Eseménymemória Lekérdezés Sétateszt Üzemmód Késleltetett Jelentések 1.20 KIADÁS EDM Alarm Center Detection Systems

21 Bevezető 21 A Solution 880 jellemzöi A Solution 880 biztonsági rendszere a legfejlettebb mikroprocesszor alapú technika felhasználásával készül, hogy megbízhatóan, a felhasználó igényeihez a lehető legjobban alkalmazkodva, hosszú időn át szolgálja tulajdonosát. A központ főbb jellemzői. Nyolc Programozható Felhasználói Kód (1 8) Nyolc Választható Működésű Felhasználói Kód (Rádiós Távvezérlő/Programozható Felhasználói Kód (9-16)) Nyolc Programozható Betörésjelző Zóna Két Különálló Partícióra Bontható Két jelentési útvonal Beépített Vonalhiba Jelző Modul Táv Kikapcsolási/Élesítési Lehetőség Automatikus Élesítési Lehetőség Automatikus Kikapcsolási Lehetőség Kezelői Kényszer, Pánik, Tűz és Segélykérő Riasztás Részleges (STAY) és Teljes (AWAY) Élesítési Üzemmódok Fel/Letöltési Programozhatóság Belépési és Kilépési Jelzőhang Táv Élesítési Lehetőség Üzenetrögzítő Megkerülő Funkció Hálózatkimaradási és Rendszerhiba Jelzőfények Felügyelt Sziréna Kimenet Villogó Kimenet Relé Kimenet Speciális Tűzriasztási Hangjelzés EDMSAT Akkumulátoros sziréna kompatibilitás Zónakizárási Funkció Érzékelőőr Funkció Nappali Riasztási Funkció Eseménymemória Lekérdezés Sétateszt Üzemmód Késleltetett Jelentések EDM Alarm Center Detection Systems 1.20 KIADÁS

22 22 Solution 844/862/880 Telepítői Kézikönyv Fogjunk hozzá A következőkben a Solution 844/862/880 riasztóközpontot gyári alapértékeinek meghagyásával vesszük használatba. Gyári alapértelmezésében a központ Contact ID formátumban kommunikál. Ha még soha nem programozott Solution központot, javasoljuk, hogy olvassa át a 28.oldalon kezdődő programozási szekciót. 1. A vezetékezési munkák befejezése után kapcsolja a központot a hálózati feszültségre. A MAINS és AWAY jelzőfények felgyulladnak. A MAINS jelzőfény jelzi, hogy a hálózati feszültséget a központ megkapja. Az AWAY jelzőfény mutatja, hogy a rendszer élesített állapotban van. Ha valamely 24 órás zóna nyitva marad a rendszer feszültség alá helyezésekor, a hangjelző, a fényjelző és hangszóró kimenetetk riasztási jelzést adnak, a nyitott zónák jelzőfénye villogni kezd. 2. Gépelje be a Mester Kódot, (gyári alapértéke 2580 ), majd nyomja le az gombot a rendszer kikapcsolásához és rendszer feszültség alá helyezésekor esetlegesen fellépő riasztási jelzések nyugtázásához. Az AWAY jelzőfény kialszik, jelezve, hogy a rendszert élesített állapotából kikapcsoltuk. Ha valamelyik zónajelzőfény villogni kezd, az azt jelzi, hogy az adott zóna korábban riasztási állapotban volt. Ha a zónajelzőfény folyamatosan világít, ez azt jelzi, hogy a zóna nyitott állapotban van. 3. Most az akkumulátor csatlakoztatása következik. Javasoljuk, hogy a központba 6,5-7,2 Ah kapacitású 12V-os kötött elektrolitú (zselés), savas ólom akkumulátort helyezzen el, mely a riasztóközpontok régi és jól bevált tartalék áramforrása. 4. Gépelje be a Telepítői Kódot (melynek gyári alapértéke 1234 ), majd nyomja le az gombot. Két csippantás hallatszik, a STAY és AWAY jelzőfények villogni kezdenek, jelezve, hogy beléptünk a Telepítői Programozási Módba. Az üzemmódba lépéskor a rendszer automatikusan a 000 Memóriacímre lép, mely az 1. Felügyeleti Vevőegység Elsődleges Telefonszámának első számjegye. 5. Gépelje be az 1. Felügyeleti Vevőegységhez tartozó Elsődleges Telefonszámot, majd a Másodlagos Telefonszámot és az Előfizetői Azonosítót. További információkért tekintse át a Telefonhívó Információs táblát a 142.oldalon. Ne feledje, hogy nulla számjegy beírásakor tizet kell programoznia. Ha nullát programoz, az a központ számára a telefonszám végét jelenti. Más memóriahelyeken a nulla helyére valóban nullát kell programoznunk, kivéve, ha a Telepítői Kézikönyv más utasítást ad. 6. Szükség esetén állítsa be a Teszt Jelentés kívánt időpontját. Ha az alapértékekhez képest további változtatásokat is tervez, itt a kiváló alkalom. A Teszt Jelentés időpontjának beállításáról további részleteket a 199.oldalon talál. 7. A Telepítői Programozási Üzemmódból való kilépéshez gépelje be a 960 Telepítői Programozási Parancsot, majd nyomja le az gombot a Telepítői Programozási Módból való kilépéshez. Két csippantás hallatszik, a STAY és AWAY jelzőfények kialszanak. A rendszer visszatér nyugalmi (kikapcsolt) állapotába. A Telepítői Programozási Parancsokról további információkat a 35.oldalon olvashat. 8. A Mester Kód használatával állítsa be a dátumot és a pontos időt. Olvassa el a Mester Kód műveletekkel foglalkozó fejezetet e kézikönyv 23. oldalán KIADÁS EDM Alarm Center Detection Systems

23 Bevezető 23 A Dátum és Idö beállítása 1. Gépelje be a -ot, nyomja le a 6, majd az gombot. Három csippantás hallatszik, a STAY és AWAY jelzés villogni kezd. 2. Gépelje be a nap, hónap, év, óra, perc adatokat az alábbi (NN, HH, ÉÉ, ÓÓ, PP) formátumban. Az órák programozásakor ne feledje, hogy órás formátumot kell használnia. 3. Nyomja le az gombot. Ekkor két csippantás hallatszik, a STAY és AWAY jelzés kialszik. Ha hosszú sípszó hallatszik, hibát vétett az adatok bevitele során NN + HH + ÉÉ + ÓÓ + PP + Példa Ha például a beállítandó időpont 1997 Január 1, este 10.30, az eljárás a következő: EDM Alarm Center Detection Systems 1.20 KIADÁS

24 24 Solution 844/862/880 Telepítői Kézikönyv A Solution 844 Zónabeállítási alapértékei A zónabeállítási alapértékek a következő táblázat szerint vannak beállítva. Az 1-4 Zónák bármely lehetséges zónatípusra programozhatóak, az 5-8 Zónák bármely 24 órás típusra, vagy kulcsos kapcsoló fogadására alkalmas típusúra programozhatók. Tekintse át a 4. Választható Zónatípusok táblázatot a 25.oldalon. Zónaszám Zóna típus Zónaszám Zóna típus 1 1 késleltetés 5 24 órás Betörésjelző 2 Követő 6 24 órás Betörésjelző 3 Követő 7 24 órás Tűz 4 Azonnali 8 24 órás Szabotázs 1. Táblázat: A Solution 844 zónabeállítási alapértékei A Solution 862 Zónabeállítási alapértékei A zónabeállítási alapértékek a következő táblázat szerint vannak beállítva. Az 1-6 Zónák bármely lehetséges zónatípusra programozhatóak, az 7-8 Zónák bármely 24 órás típusra, vagy kulcsos kapcsoló fogadására alkalmas típusúra programozhatók. Tekintse át a 4. Választható Zónatípusok táblázatot a 25.oldalon. Zónaszám Zóna típus Zónaszám Zóna típus 1 1 késleltetés 5 Azonnali 2 Követő 6 Azonnali 3 Követő 7 24 órás Tűz 4 Követő 8 24 órás Szabotázs 2. Táblázat: A Solution 862 zónabeállítási alapértékei A Solution 880 Zónabeállítási alapértékei A zónabeállítási alapértékek a következő táblázat szerint vannak beállítva. Az 1-8 Zónák mindegyike bármely lehetséges zónatípusra programozható. Tekintse át a 4. Választható Zónatípusok táblázatot a 25.oldalon. Zónaszám Zóna típus Zónaszám Zóna típus 1 1 késleltetés 5 Azonnali 2 Követő 6 Azonnali 3 Követő 7 Azonnali 4 Követő 8 24 órás Szabotázs 3. Táblázat: A Solution 880 zónabeállítási alapértékei 1.20 KIADÁS EDM Alarm Center Detection Systems

25 Bevezető 25 Zóna típusok A zónák programozása során tizenhárom különböző zónatípusból választhatunk. Ez a tizenhárom lehetőség minden Solution 844/862/880 központ panelnél rendelkezésre áll. A zónák programozásáról a 173.oldalon a Zóna programozás címszó alatt olvashat. Zónaszám Zóna típus Zónaszám Zóna típus 0 Azonnali 8 24 órás Hold-Up 1 Követő 9 24 órás Szabotázs 2 1 késleltetés 10 Fenntartott 3 2 késleltetés 11 Kulcsos kapcsoló 4 Fenntartott órás Betörésjelző 5 Fenntartott Órás Tűzjelző 6 24 órás Segélykérő 14 Ajtócsengő 7 24 órás Pánik 15 Fel nem használt zóna 4 Táblázat: Választható Zónatípusok EDM Alarm Center Detection Systems 1.20 KIADÁS

26 26 Solution 844/862/880 Telepítői Kézikönyv 1.20 KIADÁS EDM Alarm Center Detection Systems

27 Programozás A fejezet tartalma; Programozás Programozás a Kezelőről Programozás a Kézi Programozó felhasználásával Programozás a Programozó Kulcs felhasználásával Opciós Bitek Programozása Telepítői Programozási Parancsok Gyári Alahelyzetbe Állítás Tiltása A Központ Gyári Alaphelyzetbe Állítása

28 28 Solution 844/862/880 Telepítői Kézikönyv Programozás A központ programozása során eltárolt értékek nem felejtő EPROM-ban vannak tárolva. Az EPROM modul képes a konfigurációs és felhasználói adatok megőrzésére a központ teljes feszültségvesztése esetén is, akár tíz évig, szükségtelenné téve az újbóli felprogramozást. Az EPROM-ban tárolt adatok módosítása nem igényli speciális szakszerviz közbenjárását, és a módosításoknak gyakorlatilag nincs számszerű korlátja. A memória számos címzett tárolója elegendő helyet biztosít az egyes funkciók adatainak rögzítésére. A tárolt adatok speciális segédeszköz nélkül is akárhányszor megváltoztathatók. A memória számos címzett rekeszének mindegyike a központ egyes funkcióinak működéséhez szükséges információkat tárolja. Megjegyzés: az egyes memória címeken beírható maximális érték 15. Általánosságban azt mondhatjuk, hogy a programozás a megfelelő memória cím és az arra feltölteni szándékozott érték beírását, vagy megváltoztatását jelenti. Ezt addig kell folytatni, míg minden memóriacím tartalma megfelel a felhasználó igényeinek. A kommunikáció alapértelmezés szerinti formátuma a Contact ID. A Telepítői Kód mindössze a Telepítői Programozási Módba történő belépést biztosítja, és nem teszi lehetővé a központ élesítését és kikapcsolását. A rendszer élesített állapotában, vagy a sziréna működése közben nem léphetünk be a Telepítői Programozási Módba. A Solution 844/862/880 központok programozására az alábbi lehetőségek állnak rendelkezésre: Kezelőről Kézi Programozó egységgel (CC814) Alarm Link Fel/Letöltő Szoftverrel (CC816) Példa Az 1 Felügyeleti Vevöegység Elsödleges Telefonszáma Memóriacím KIADÁS EDM Alarm Center Detection Systems

29 Programozás 29 Programozás a Kezelöröl A Telepítői Programozási módba csak úgy lehet belépni, ha a központ kikapcsolt állapotban van, és egyetlen riasztási memória jelzés sem villog a zóna LEDek közül. A Telepítői Programozási módba a négy számjegyű begépelésével, majd az gomb lenyomásával lehet. A Telepítői Kód gyári alapértéke Ekkor lét csippantás hallatszik, és a STAY és AWAY jelzések együtt villognak, jelezve, hogy beléptünk a Telepítői Programozási Módba. A Telepítői Programozási Módba lépve a rendszer automatikusan a 000 Memóriacímre léptet minket, mely az 1. Felügyeleti Vevőegység Elsődleges Telefonszámának kezdete. Adat értéke 0 1 zóna jelzése 1 2 zóna jelzése 2 3 zóna jelzése 3 4 zóna jelzése 4 5 zóna jelzése 5 6 zóna jelzése 6 7 zóna jelzése zóna jelzése Táblázat: A Kezelő zóna jelzőfényei programozáskor Mains jelzés Példa A begépelésével, és az gomb megnyomásával lépjen be a Telepítői Programozási módba. A Telepítői Kód gyári alapértéke Két csippantás hallatszik, a STAY és AWAY jelzőfények villogni kezdenek, a kezelőn pedig láthatóvá válik a 000 címen jelenleg tárolt adat. Ha egy előre kiválasztott cím értékét kívánja módosítani, gépelje be a MEMÓRIA CÍMet, majd nyomja le az gombot. A kezelőn megjelenik a módosítani kívánt cím jelenlegi beállított értéke. A következő címre lépéshez nyomja le az adott cím értékét mutatják. gombot. Ekkor a zóna jelzések a következő Ha a visszalép. gombot memória cím megadása nélkül nyomja meg, a rendszer egy címet EDM Alarm Center Detection Systems 1.20 KIADÁS

30 30 Solution 844/862/880 Telepítői Kézikönyv Az adott cím értékének megváltoztatásához gépelje be az új értéket (0-15), majd nyomja le a gombot. Ezzel eltárolja az új adatot a címre, de nem lép tovább a következőre. Látni fogja, hogy az újonnan eltárolt információ megjelenik a kezelő kijelzőjén (más szóval ha begépeli a 14 számot, majd lenyomja a gombot, a 4 Zóna jelző és a MAINS jelzőfény felgyullad). A következő címre úgy léphet, ha lenyomja az adatai jelennek meg. gombot. Ekkor a következő cím tárolt A Telepítői Programozási módból való kilépéshez gépelje be a 960 parancsot, majd nyomja le az gombot.. Két csippantás jelzi, ha a rendszer visszatért a normál működési módba, a STAY és AWAY jelzőfények kialszanak. A kézikönyv 35. oldalán a Telepítői Programozási Parancsok címszó alatt további információkat találhat a Telepítői Programozási módban kiadható valamennyi utasításról KIADÁS EDM Alarm Center Detection Systems

31 Programozás 31 Programozás a Kézi Programozó készülékkel A Kézi Programozó Készüléken (CC814) öt, hétszegmenses kijelző található. Balról az első három a memória cím, a jobb oldali kettő az adott cím tárolt adatának megjelenítésére szolgál. A Kézi Programozó Készülék csatlakoztatása a központ PROGRAMMING KEY feliratú csatlakozóján át történik, mely a NYÁK bal oldalán található. A panelen látható háromszögletű jelzéseknek a Programozó Készülék csatlakozóján látható háromszögekkel egyvonalban kell lennie. Ha a Kézi Programozót megbízhatóan csatlakoztatta a központhoz, egy csippantás hallatszik, és az öt kijelzőből négyen a középső szegmens villogni kezd, az ötödik pedig A vagy U jelzést ad, attól függően, hogy a központ élesített, vagy kikapcsolt állapotban van éppen. Csak a Telepítői Programozási módba lépve látható bármilyen számérték a kijelzőkön. Megjegyzés: Amikor a Kézi Programozó Készüléket a központhoz csatlakoztatja, ellenőrizze, hogy a Kézi Programozó kapcsolója az EXT pozícióban van, és programozó kulcs nincs a készülékre csatlakoztatva. Ha ezt elmulasztja, a központ memóriája súlyos károsodásokat szenvedhet, és a központ panelt vissza kell szállítani az EDM gyárba, ahol a memória bekövetkezett összeomlását szakszerű eszközökkel természetesen javítási díj felszámításával kijavítják. Példa A begépelésével, és a gomb megnyomásával lépjen be a Telepítői Programozási módba. A Telepítői Kód gyári alapértéke Két csippantás hallatszik, a kezelőn pedig láthatóvá válik a 000 címen jelenleg tárolt adat. Ha egy előre kiválasztott cím értékét kívánja módosítani, gépelje be a MEMÓRIA CÍMet, majd nyomja le a gombot. A kezelőn megjelenik a módosítani kívánt cím jelenlegi beállított értéke. A következő címre lépéshez nyomja le a # gombot. Ekkor a zóna jelzések a következő adott cím értékét mutatják. Ha a * gombot memória cím megadása nélkül nyomja meg, a rendszer egy címet visszalép. Az adott cím értékének megváltoztatásához gépelje be az új értéket (0-15), majd nyomja le a * gombot. Ezzel eltárolja az új adatot a címre, de nem lép tovább a következőre. Látni fogja, hogy az újonnan eltárolt információ megjelenik a kezelő kijelzőjén (más szóval ha begépeli a 14 számot, majd lenyomja a * gombot, a kijelzőn megjelenik a tárolt adat - 14). A következő címre úgy léphet, ha lenyomja az # gombot. Ekkor a kijelzőn a következő cím tárolt adatai jelennek meg. EDM Alarm Center Detection Systems 1.20 KIADÁS

32 32 Solution 844/862/880 Telepítői Kézikönyv A Telepítői Programozási módból való kilépéshez gépelje be a 960 parancsot, majd nyomja le a # gombot.. Két csippantás jelzi, ha a rendszer visszatért a normál működési módba. A kézikönyv 35. oldalán a Telepítői Programozási Parancsok címszó alatt további információkat találhat a Telepítői Programozási módban kiadható valamennyi utasításról. Megjegyzés: A Kézi Programozó Készülék használatakor minden hivatkozás a gombra, a gombot jelenti, ugyanígy az gomb alatt a # értendő KIADÁS EDM Alarm Center Detection Systems

33 Programozás 33 Programozás a Programozó Kulcs használatával A Programozó Kulcs (CC891) a maga nemében egyedülálló eszköz, mellyel a központ programozása rendkívül leegyszerűsíthető. A Programozó Kulcs behelyezésével az adatátvitel automatikusan megindul a Kulcsból a Solution 844/862/880 központ memóriájába Új, még nem használt, vagy előzőleg törölt Programozó Kulcs használatakor minden esetben először lépjünk be a Telepítői Programozási Módba, mielőtt a kulcsot a központba csatlakoztatnánk. A Programozó Kulcs csatlakoztatása a központ PROGRAMMING KEY feliratú csatlakozóján történik, mely a NYÁK bal oldalán található. A panelen látható háromszögletű jelzéseknek a Programozó Készülék csatlakozóján látható háromszögekkel egyvonalban kell lennie. A központ panel adatainak felmásolása egy új Programozó Kulcsba a Telepítői Programozási Módba történő belépéssel kezdődik (vagyis: 1234 majd a # gomb), majd a 962 Telepítői Programozási Parancs kiadásával és a # gomb lenyomásával folytatódik. További információkat a kézikönyv 40. oldalán, a 962. Utasítás A központ memória tartalmának a Programozó Kulcsba másolása című fejezetében találhat. A 960 parancs begépelésével és a # gomb lenyomásával lépjen ki a Telepítői Programozási módból. Két csippantás hallatszik, és a központ visszatér nyugalmi, kikapcsolt állapotába. Várjon két másodpercet, míg a működésjelző LED nyugalmi állapotba áll vissza, majd vegye ki a Programozói Kulcsot. Ez a Programozó Kulcs és a benne tárolt adatok mostantól az Ön biztos támasza, ha egy központot kell valamikor általános adatokkal feltöltenie. Meg kell jegyezzük, hogy amikor egy Programozói Kulcsot a központhoz csatlakoztat, és belép a Telepítői Programozási módba, megváltoztatva bármely memóriacím tárolt értékét, ezzel nem csak a Programozó Kulcsban tárolt adatokat frissíti fel, hanem a központban tárolt adatokat is. Más szóval, a Programozói Kulcs tárolt értékeinek megváltoztatása együtt jár a programozás során használt központ azonos értékeinek megváltoztatásával. Megjegyzés: Üres memóriájú Programozói Kulcs (CC891) csatlakoztatása egy központhoz, tönkreteheti a központ memóriáját, ezért ne feledkezzünk el róla, hogy ilyen esetben előzőleg mindig lépjünk Telepítői Programozási módba. Ha ezt elmulasztja, a központ panelt vissza kell szállítani az EDM gyárba, ahol a memória bekövetkezett összeomlását szakszerű eszközökkel termé-szetesen javítási díj felszámításával kijavítják. EDM Alarm Center Detection Systems 1.20 KIADÁS

34 34 Solution 844/862/880 Telepítői Kézikönyv Az Opciós Bitek Programozása Az Opciós Bitek programozása során az egyes memória címek feltöltésére négy érték közül választhatunk. Választhat egy, kettő, három, vagy az összes alternatíva közül minden memória címen, és ezt egyetlen bit beállításával érheti el. Ennek a bitnek a számértékét az opciós bitek számértékének összeadásával nyerhetjük. Példa A "177. Merómriacím" opcióját Ön 1-re, 2-re és 4-re szeretné beállítani. A számok összeadásával megkapjuk azt a számot, melyet a címre programoznunk kell. Példánkban ez a szám 7 (vagyis 1+2+4=7). Opció 1 Leírás Engedélyezve = Távhívó jelentési funkciók engedélyezése Tiltva = Valamennyi távhívó jelentési funkció tiltása 2 Telefonos táv-élesítés engedélyezése 4 Üzenetrögzítő megkerülés csak a központ Élesített állapotában 8 Engedélyezve = Bell 103 használata az FSK Formátum számára Tiltva = CCITT V21 Formátum 6. Táblázat: Példa Az Opciós Bitek programozása 1.20 KIADÁS EDM Alarm Center Detection Systems

35 Programozás 35 Telepítői programozási parancsok A Telepítői programozási módba lépve bizonyos feladatok egyszerűsített végrehajtására tíz különböző parancs áll rendelkezésünkre. A parancsok kiadásának módja, hogy a begépeljük parancsnak megfelelő számértéket, majd lenyomjuk az gombot. Parancs száma Leírása Oldalszám 958 Zóna állapot kijelzés engedélyezése és tiltása A Programozó Kulcs tesztelése Kilépés a Telepítői Programozási módból Gyári alapértékek visszaállítása A központ memória tartalmának a Programozói Kulcsba másolása A Programozói Kulcs memória tartalmának a központba másolása A Programozói Kulcs törlése A Saját számok tárcsázási formátumának beállítása Programozás alatti automatikus cím léptetés engedélyezése és tiltása A központ panel szoftver verzió számának illetve típusának megjelenítése Táblázat: Telepítői programozási parancsok EDM Alarm Center Detection Systems 1.20 KIADÁS

36 36 Solution 844/862/880 Telepítői Kézikönyv 958 parancs Zónaállapot kijelzése / tiltása A parancs a Zónák állapotának megjelenítésének engedélyezésre, illetve a megjelenítés tiltására szolgál, a kézi programozó készülék használatakor. A kézi programozó készülék használatakor a zónák a hétszegmenses kijelzőn balról jobbra láthatók. Ha a kijelzőn a zóna számának megfelelő helyértéken kötőjel látható, a zóna nincs kizárva. Ha a helyérték üres, a zóna ki van zárva. A középső helyértéken elhelyezkedő kijelző számértékeket mutat, vagy 4-et, vagy 8-at. A 4 szám látható, ha az 1-4 zónák állapota van megjelenítve, a 8 szám, ha az 5-8 zónák. A # gomb lenyomása lépteti a kijelzőt a zónák között. Ez rendkívül hasznos funkció, melynek előnyeit főleg telepítés során élvezhetjük, amikor a zónák állapotát közvetlenül a központ mellet állva ellenőrizhetjük, takarékoskodva a pénzzel és idővel. A zónaállapot kijelzésének engedélyezése 1. Lépjen be a Telepítői Programozási üzemmódba (azaz 1234 majd # ). Két csippantás hallható, a kézi programozón az 1 Memóriacím aktuális értéke jelenik meg. 2. Gépelje be a 958 parancsot, majd nyomja le a # gombot. Két csippantás hallatszik, és a négyes szám megjelenése jelzi, hogy az 1 4 zónák állapota látható a kijelzőn. A zónaállapot kijelzésének tiltása 1. Gépelje be a 958 parancsot, majd nyomja le a # gombot. Két csippantás hallatszik és visszalépünk a Telepítői Programozási módba. Példa A kijelzőn megjelenő - jelzi, hogy a zóna nyitva van. Üres kijelző a zóna nyugalmi állapotát jelenti a kijelzőn azt jelenti, hogy az 1, 2, 3 és 4 zónák nyitva vannak a kijelző azt jelzi, hogy az 5 és 8 zónák nyitva vannak a 6 és 7 pedig nyugalomban KIADÁS EDM Alarm Center Detection Systems

37 Programozás parancs A Programozó kulcs tesztelése A parancs kiadása egy teszt programot indít el, melynek feladata a Programozó Kulcs állapotának ellenőrzése. A Solution 844/862/880 központ panelekhez csak a CC891 típusú programozó kulcsot használhatjuk. A teszt a Programozó Kulcsban tárolt adatokat érintetlenül hagyja. Ha a program valamilyen hibát talál a Programozó Kulcsban, egy hosszú sípszó hallatszik. Ha a teszt sikeresen lefutott, ezt két rövid sípszó jelzi. Ha a Kulcsot a teszt befejezése előtt eltávolítja a csatlakozó sorról, vagy a teszt program hibát talál a Kulcs működésében, a Programozó Kulcs tárolója valószínűleg megsérült, a benne tárolt adatok már nem megbízhatóak. Ne húzza le a Programozó Kulcsot a csatlakozóról, amíg a működésjelző LED folyamatosan világít, vagy gyorsan villog. A Programozó kulcs tesztelésének menete 1. Lépjen be a Telepítői Programozási módba ( 1234 majd # ). Két csippantás hallatszik, a STAY és AWAY jelzőfények villogni kezdenek, jelezve, hogy beléptünk a Telepítői Programozási Módba. Az üzemmódba lépéskor a rendszer automatikusan a 000 Memóriacímre lép. 2. Csatlakoztassa a Programozó Kulcsot a központ PROGRAMMING KEY feliratú csatlakozójára. 3. Gépelje be a 959 parancsot, majd nyomja le a # gombot. Ha a program valamilyen hibát talál a Programozó Kulcsban, egy hosszú sípszó hallatszik. Ha a teszt sikeresen lefutott, ezt két rövid sípszó jelzi. Ez esetben tekintse át a 964 parancs a Programozó Kulcs törlése című fejezetet. 4. Mielőtt a Programozó Kulcsot leválasztja a központról, gépelje be a 960 parancsot, majd nyomja le a # gombot, a Telepítői Programozási Módból való kilépéshez. Két csippantás hallatszik, a STAY és AWAY jelzések kialszanak, jelezve, hogy a rendszer visszatért kikapcsolt, nyugalmi állapotába. Ha a nem lép ki a Telepítői Porgramozási Módból, mielőtt a Programozó Kulcsot a központról leválasztja, a Kulcs és a benne tárolt adatok megsérülhetnek. EDM Alarm Center Detection Systems 1.20 KIADÁS
