A virtuális desktop infrastruktúra jelentőségei a nagyvállalati szektorban Macskásy Attila, rendszermérnök, amacskasy@vmware.com Budapest, 2010.

Átírás

1 A virtuális desktop infrastruktúra jelentőségei a nagyvállalati szektorban Macskásy Attila, rendszermérnök, amacskasy@vmware.com Budapest, április 28.

2 Általános probléma az IT világban a fejlődés gátjai IT erőforrások eloszlása 5% Infrastruktúra fejlesztés 23% Alklamazások fejlesztése 30% Alkalmazások karbantartása 42% Infrastruktúra karbantartás Ennek eredményeképpen Bonyolult, nehezen menedzselhető rendszerek Rugalmatlan IT infrastruktúra Hatások >70%-a az IT költségvetésnek csak fenntartani a status quo -t <30% marad innovációra és piaci előnyöket szerezni a versenytársakkal szemben Az üzlet sikere nagy mértékben függ az IT sikerétől. Source: VMware Fortune 100 Customers

3 Our Mission is Your Mission - küldetésünk Reduce the Complexity egyszerűsítés Dramatically Lower Costs költségcsökkentés Enable Flexible, Agile IT Service Delivery IT mint rugalmas szolgáltatás

4 Abstraction + Pooling = Reduced Complexity Fizikai kiszolgálók helyett... Exchange File/Print...virtuális infrastruktúra! Operating System OS Virtualization Operating System OS Virtualization CPU Pool Virtual Infrastructure SAP ERP Operating System OS Virtualization Oracle CRM Operating System OS Virtualization Memory Pool Storage Pool Interconnect Pool

5 Abstraction + Pooling = Reduced Complexity Exchange Operating System File/Print Operating System Virtual Infrastructure SAP ERP Operating System Oracle CRM Operating System CPU Pool Memory Pool Storage Pool Interconnect Pool Distributed Resource Scheduler (DRS) Distributed Power Management (DPM) VM and Storage vmotion vnetwork Distributed Switch vshield Zones

6 VMware felhő infrastruktúra és szolgáltatások PaaS SaaS Core IT Services via Virtual Appliances (alkalmazások) Zimbra SpringSource: Programming Model for the Cloud (fejlesztői keretrendszer) File/ Print Directory Redwood: Common Service Model for Infrastructure Clouds IaaS vcenter : Policy-based Management & Automation (felügyelet) View: Enterprise Desktop Computing via Cloud (munkaállomások:vdi) vsphere: Platform for Cloud Infrastructure (virtuális szerverek) vcloud Partners Proprietary Clouds Private Cloud VMware Virtualized Public Cloud Public Cloud

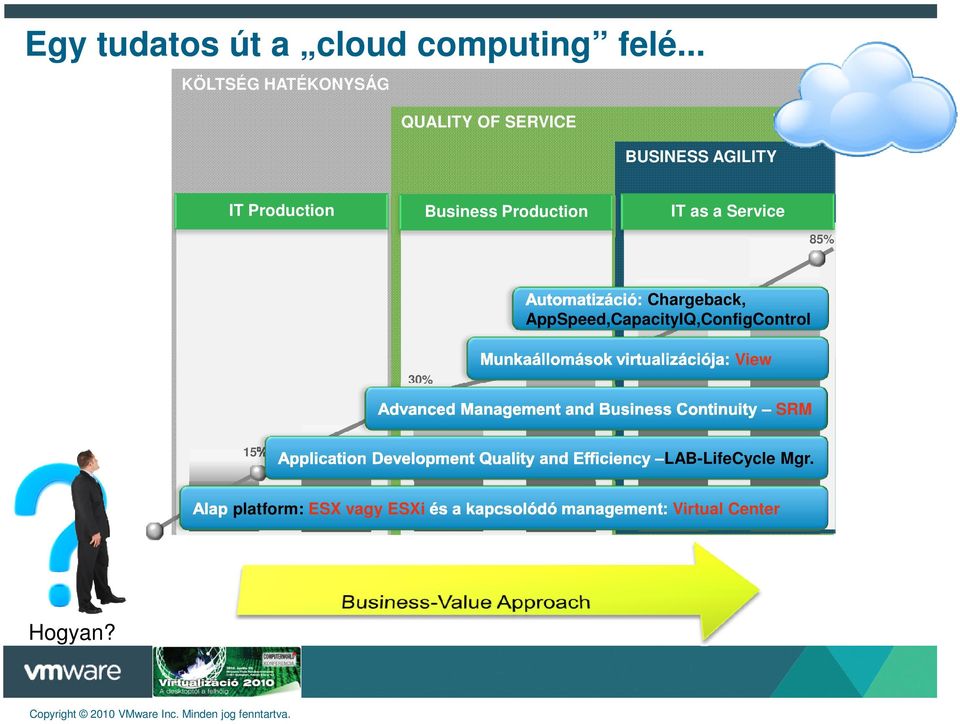

7 Egy tudatos út a cloud computing felé... KÖLTSÉG HATÉKONYSÁG QUALITY OF SERVICE BUSINESS AGILITY IT Production Business Production IT as a Service 85% Chargeback, AppSpeed,CapacityIQ,ConfigControl 70% 30% View SRM 15% LAB-LifeCycle Mgr. platform: ESX vagy ESXi Virtual Center Hogyan?

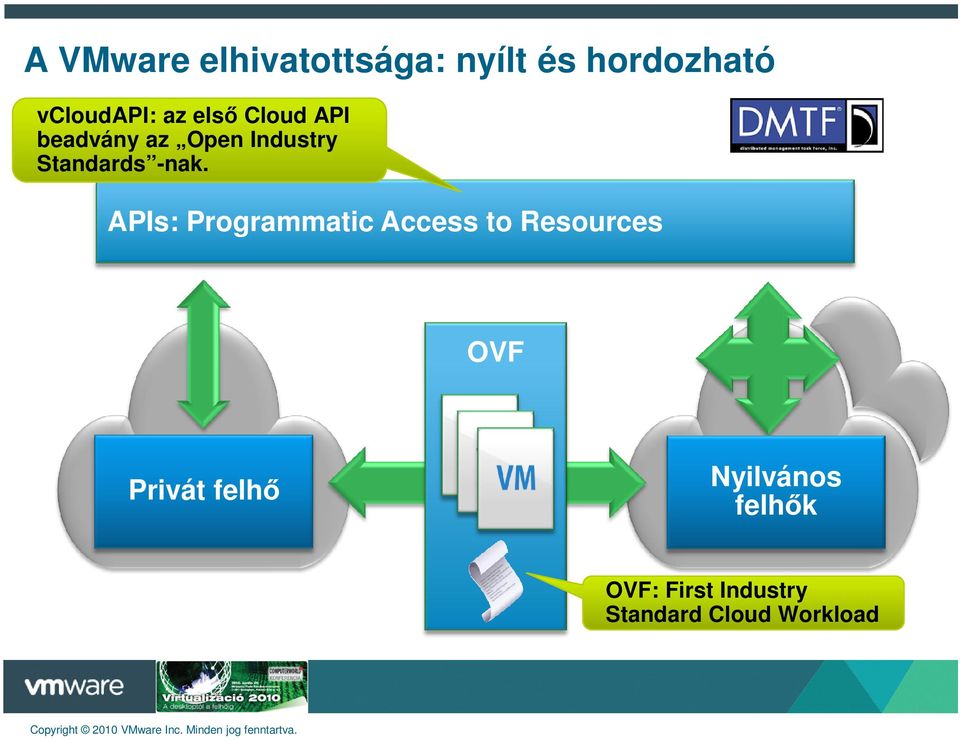

8 A VMware elhivatottsága: nyílt és hordozható vcloudapi: az első Cloud API beadvány az Open Industry Standards -nak. APIs: Programmatic Access to Resources OVF Privát felhő Nyilvános felhők OVF: First Industry Standard Cloud Workload

9 VMware vsphere 4 megbízható virtualizációs platform

10 Magas rendelkezésre állás és adatvédelem minden szinten Nem tervezett leállás (HA) vagy katasztrófa (SRM) Védelem a hardveres meghibásodás ellen (FT) Tervezett leállások szolgáltatás kiesés nélkül (vmotion) vcenter Server védelem a kiesés ellen (Heartbeat) VMware Fault Tolerance, High Availability, DRS Maintenance Mode, vmotion Storage vmotion Site Recovery Manager * NIC Teaming, Multipathing vcenter Server Heartbeat * VMware Data Recovery, VMware Ready data protection solutions from partners * - különálló termékek Component Server Storage Infrastructure & Data Site

11 Optimális és dinamikus erőforrás elosztás DRS dinamukus erőforrás elosztás DVS elosztott, virtuális switch DPM felesleges kiszolgálók kikapcsolása Thin provisioning helytakarékosság APP OS APP OS APP OS ESX Thick Thin Thin 20GB 40GB 100GB 20GB 20GB 40GB

12 Menet közbeni memória és CPU bővítés lehetősége Virtual Machine > Edit Settings > Options Tab > Memory/CPU Hotplug You must enable Memory and CPU Hot Add so that the options are available on the Hardware tab.

13 Fault Tolerance hadverhiba elleni tökéletes védelem Aktív Elsődleges VM vlockstep Passive Active Secondary Másodlagos VM VM vlockstep Passzív másodlagos VM VMware ESX VMware ESX VMware ESX Az alkalmazás kliense nem érzékel semmit (nincs szolgáltatás kiesés)! vcenter felület

14 VMware Data Recovery virtuális gépek számára (akár fájlszintű) deduplikált szoftveres mentés vcenter Server Virtual Machines VMware ESX/ESXi Servers Storage Data Recovery vcenter Plug-in > With vsphere Client plug-in, allows configuration and management of backup/recovery appliance > Wizard driven backup and restore job creation > Storage of backup configuration in vcenter Server database and awareness of HA/VMotion/DRS Backup and Recovery Appliance > OVF appliance > Leverages vstorage APIs for Data Protection to discover, manage backup and restore VMware ESX/ESXi > Provides VSS support > Change block tracking functionality allows backups to be more efficient Storage > Any VMFS storage: DAS, iscsi or Fibre Channel storage plus NFS and CIFS shares as target > All backed up virtual machines are stored on disk in a deduplicated datastore

15 Host Profiles ESX konfiguráció másolás Host Profile 2 Memory Reservation Storage Networking Date and Time Firewall Security Services Users and User Groups Security Referencia ESX kiszolgáló ESX fürt 15

16 A legtöbb támogatott vendég operációs rendszer Több mint 45 támogatott operációs rendszer Újdonságok a vsphere 4-ben Asianux 3.0 OS/2 CentOS 4 MS-DOS 6.22 Debian 4 Windows 3.1 FreeBSD 6 Windows 95 FreeBSD 7 Windows 98 OpenServer 5 Unixware 7 Solaris 8 (experimental) Solaris 9 (experimental) Solaris 10 Windows 7 (U1) Windows 2008 R2 (U1) 16

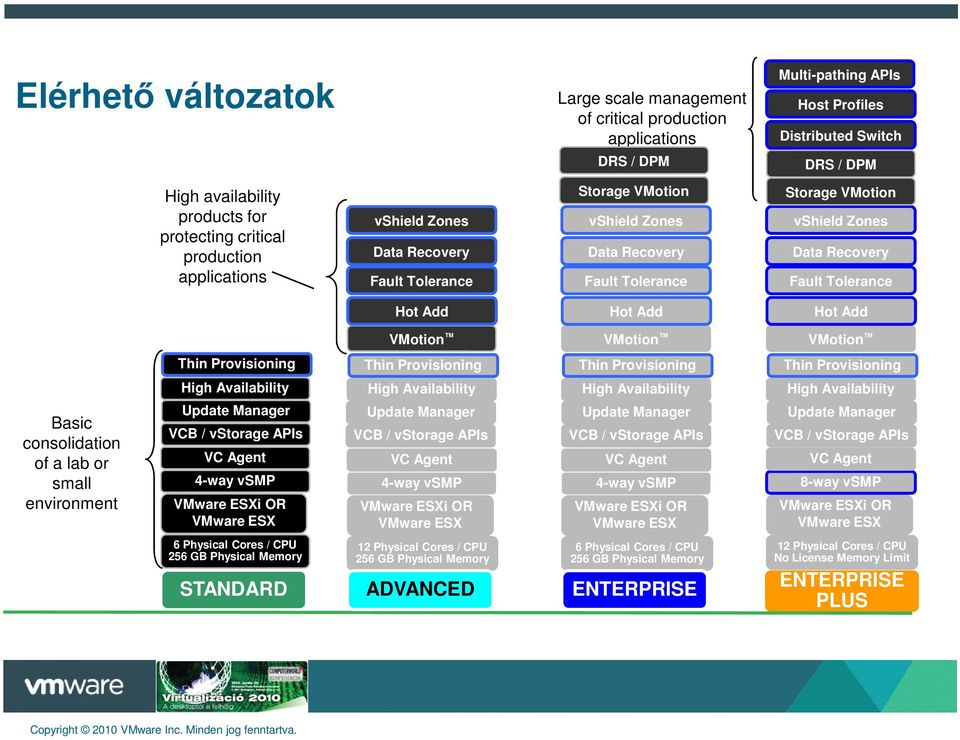

17 Elérhető változatok Large scale management of critical production applications DRS / DPM Multi-pathing APIs Host Profiles Distributed Switch DRS / DPM High availability products for protecting critical production applications vshield Zones Data Recovery Fault Tolerance Storage VMotion vshield Zones Data Recovery Fault Tolerance Storage VMotion vshield Zones Data Recovery Fault Tolerance Hot Add Hot Add Hot Add Basic consolidation of a lab or small environment VMotion VMotion VMotion Thin Provisioning Thin Provisioning Thin Provisioning Thin Provisioning High Availability VC Agent 4-way vsmp VMware ESXi OR VMware ESX 6 Physical Cores / CPU 256 GB Physical Memory STANDARD High Availability VC Agent 4-way vsmp VMware ESXi OR VMware ESX 12 Physical Cores / CPU 256 GB Physical Memory ADVANCED High Availability High Availability Update Manager Update Manager Update Manager Update Manager VCB / vstorage APIs VCB / vstorage APIs VCB / vstorage APIs VCB / vstorage APIs VC Agent 4-way vsmp VMware ESXi OR VMware ESX 6 Physical Cores / CPU 256 GB Physical Memory ENTERPRISE VC Agent 8-way vsmp VMware ESXi OR VMware ESX 12 Physical Cores / CPU No License Memory Limit ENTERPRISE PLUS

18 VMware View: Munkaállomás virtualizáció

19 VMware View 4 Áttekintés Platform VMware vsphere munkaállomások számára Management felület VMware View Manager Vmware View Composer VMware ThinApp Felhasználói élmény PCoIP képernyő-átviteli protokol Nyomtatás (ThinPrint) Több (4) képernyős megjelenítés Multimédiás lehetőségek USB átirányítás

20 Munkaállomások létrehozása percek alatt Munkaállomás létrehozás Automatikus létrehozás sablonok alapján Menet közbeni bővítés Többféle típus Persistent (állandó), Non-persistent, Individual (egyedi) Csoportházirendek A Banner Health -nél 2600 felhasznló számára hoztak létre munkaasztalokat 10 nap alatt. View Manager vcenter Sablonok

21 Biztonságos és lineárisan skálázható Felügyelet Security Server View Manager Nagyvállalatok számára készült (többezer felhasználó) Központi adattárolás SSL titkosított kapcsolat Security Server SecurID integráció (tokenek) Single Sign On támogatás Smart Card Proximity Card Biometric authentication

22 Központosított munkaállomás frissítés Többezer munkaállomás felügyelete Egyszerűsített karbantartás központi image frissítésével Gyors és hatékony Egyszerűsített frissítés, a felhasználói adatok megmaradnak (data disk) Garancia, hogy minden frissítés minden munkaasztalra megtörténik Egyponti frissítés gépcsoport frissítések

23 Hogyan működik az alkalmazás virtualizáció? A VMware Thinapp az alkalmazást egy virtuális operációs rendszerbe csomagolja a fájlrendszer és a regisztrációs adatbázis izolációjával. Windows operációs rendszer ThinApp biztonságos tömörített állomány (EXE) Alkalmazás Registry Access File Access Virtual OS Virtual Registry Virtual File System Virtual Registry Virtual File System Egyszerű telepítés (1 EXE) Szétválasztja az operációs rendszer elemeit és a virtuális alkalmazást Mellé csomagoljuk a megfelelő JRE/.Net verziót Egyazon gépen futhathatunk különböző alkalmazások eltérő (és eddig egymást kizáró verzióit) Teljes mértékben OS függetlenek Egyszerű Másol-Beilleszt frissítés 100% user módban futnak a csomagok Elfelejthető a registry hegesztés A csomagokat kizárólag az arra jogosult felhasználók indíthatják (AD csoport)

24 Rugalmas hozzáférés a legtöbb eszközről Bárhonnan, bármikor Hagyományos PC/Laptop Hozzáférés böngészőből Vékony kliens támogatás Windows vagy Linux (VMware View Client) Böngészővel hozzáférés: Windows, Linux és Mac (VMware View Portal) Kiterjedt iparági támogatás ( Frimware alapú View Client)

25 Kimagasló felhasználói élmény a LAN illetve WAN környezetekben (PCoIP) Képernyő-átviteli protokol Munkaállomásokra készült LAN és WAN környezetekre tervezve Teljes szoftveres megoldás (optionális HW támogatással) Minden felhasználó számára optimális megoldás (adaptív protokol) Optimális megoldás a legtöbb esetben

26 Hiánytalan felhasználói élmény Gazdag multimédiás és grafikai élmény Multimedia átirányítás Progresszív képmegjelenítés Felhasználói élmény Valódi többképernyős felhasználói asztal USB átirányítás lehetősége Soros/párhuzamos protrok, helyi meghajtók átirányítása

27 Offline munkaállomások (experimental) Rugalmas hozzáférés Távoli gép kikérése (letöltése) a helyi számítógépre, és ott futtatni (hálózat nélkül) Biztonságos és titkosított példány Kapcsolat ( szívhang ) az adatközponttal, igény szerint megszakítható ( undo check out ) Csak a különbségeket tölti vissza

28 Windows 7 migrációra felkészítve! Virtualizálja alkalmazásait már most Windows XP vagy Vista esetén Próbálja ki a Windows 7-et Regisztrálja át alkalmazásait (azok beállításaival együtt) Windows 7-re kockázatok nélkül egy pillanat alatt

29 Partnereink Protocol / Network Thin Clients Management / Security Servers / Storage

30 Katasztrófatűrő telephelyek

31 VMware vcenter Site Recovery Manager áttekintés Site Recovery Manager leverages VMware vsphere to deliver advanced disaster recovery management and automation a korábbi manuális forgatókönyv helyett......egyszerüsíti és automatizálja a helyreállítási folyamatokat központosított felügyelet több telephelyre is tesztelhető átállás nem szükséges azonos hardware, tartalék is lehet aktív Works with VMware vsphere to make disaster recovery rapid, reliable, manageable, affordable

32 Hogyan működik? Védett telephely Tartalék telephely vcenter Server SRM SRM vcenter Server Virtuális gépek Virtuális gépek VMware vsphere Servers VMware vsphere Servers Storage Storage Blokk szintű replikáció

33 Részletesebben Protected oldal Lehet kétirányú (bi-directional) Recovery oldal vsphere Client SRM Plug-In vsphere Client SRM Plug-In DB DB DB DB SRM kiszolgáló vcenter kiszolgáló vcenter kiszolgáló SRM kiszolgáló SRA SRA ESX ESX ESX ESX ESX Blokk replikációs szoftver Blokk replikációs szoftver VMFS VMFS SAN Array VMFS VMFS SAN Array

34 Broad Ecosystem Technology and Service Providers
