1 1.) Elhelyezkedése TŰZOLTÓ GYAKORLÓPÁLYA LEÍRÁSA A gyakorlópálya a Dunai Finomító belső területén helyezkedik el. Bejárata az Északi Portától 200 méterre, az 1-es út jobboldalán, az új teherporta mellett található. Téglalap alakú, területe m 2.

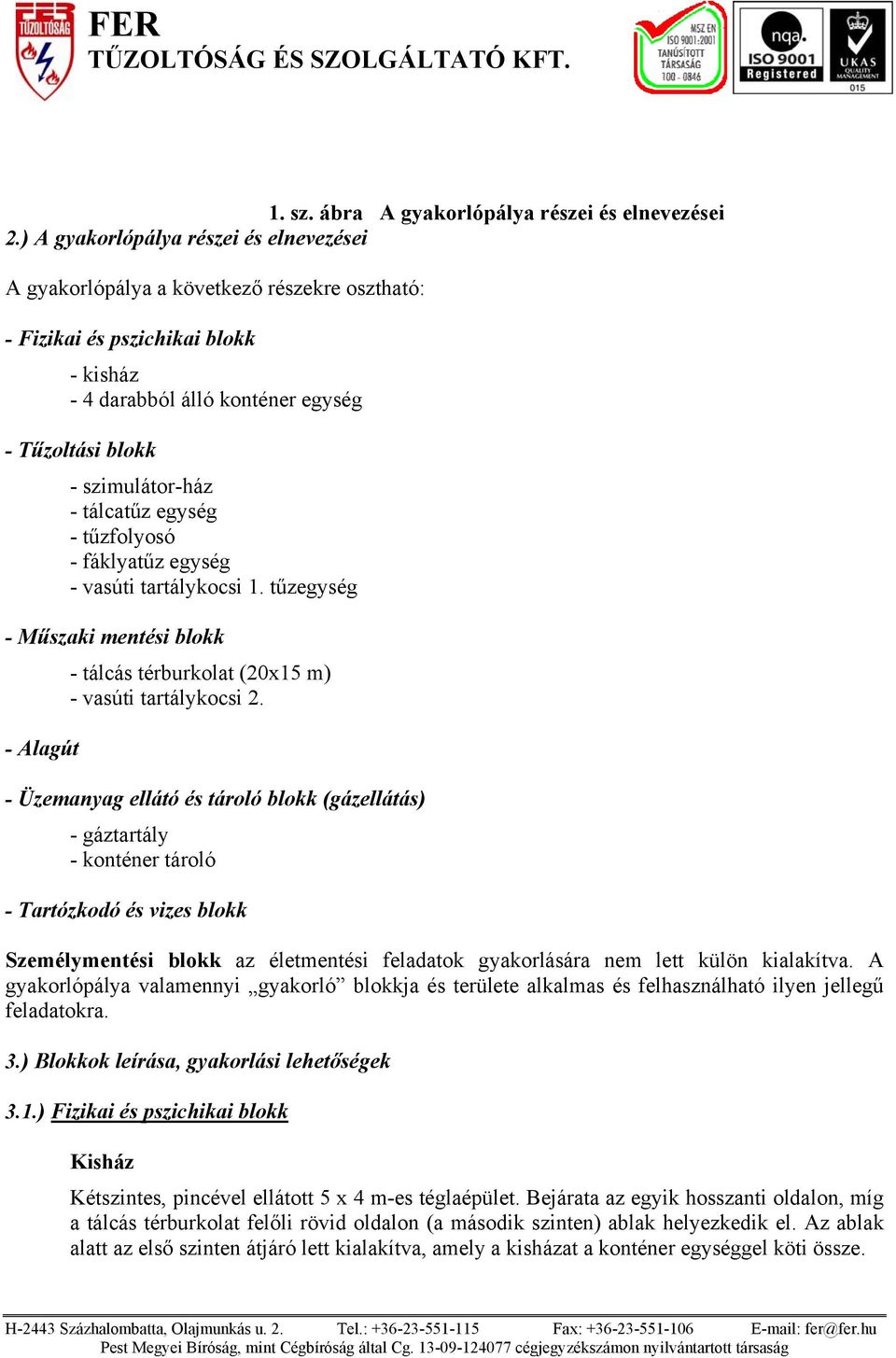

2 1. sz. ábra A gyakorlópálya részei és elnevezései 2.) A gyakorlópálya részei és elnevezései A gyakorlópálya a következő részekre osztható: - Fizikai és pszichikai blokk - kisház - 4 darabból álló konténer egység - Tűzoltási blokk - szimulátor-ház - tálcatűz egység - tűzfolyosó - fáklyatűz egység - vasúti tartálykocsi 1. tűzegység - Műszaki mentési blokk - tálcás térburkolat (20x15 m) - vasúti tartálykocsi 2. - Alagút - Üzemanyag ellátó és tároló blokk (gázellátás) - gáztartály - konténer tároló - Tartózkodó és vizes blokk Személymentési blokk az életmentési feladatok gyakorlására nem lett külön kialakítva. A gyakorlópálya valamennyi gyakorló blokkja és területe alkalmas és felhasználható ilyen jellegű feladatokra. 3.) Blokkok leírása, gyakorlási lehetőségek 3.1.) Fizikai és pszichikai blokk Kisház Kétszintes, pincével ellátott 5 x 4 m-es téglaépület. Bejárata az egyik hosszanti oldalon, míg a tálcás térburkolat felőli rövid oldalon (a második szinten) ablak helyezkedik el. Az ablak alatt az első szinten átjáró lett kialakítva, amely a kisházat a konténer egységgel köti össze.

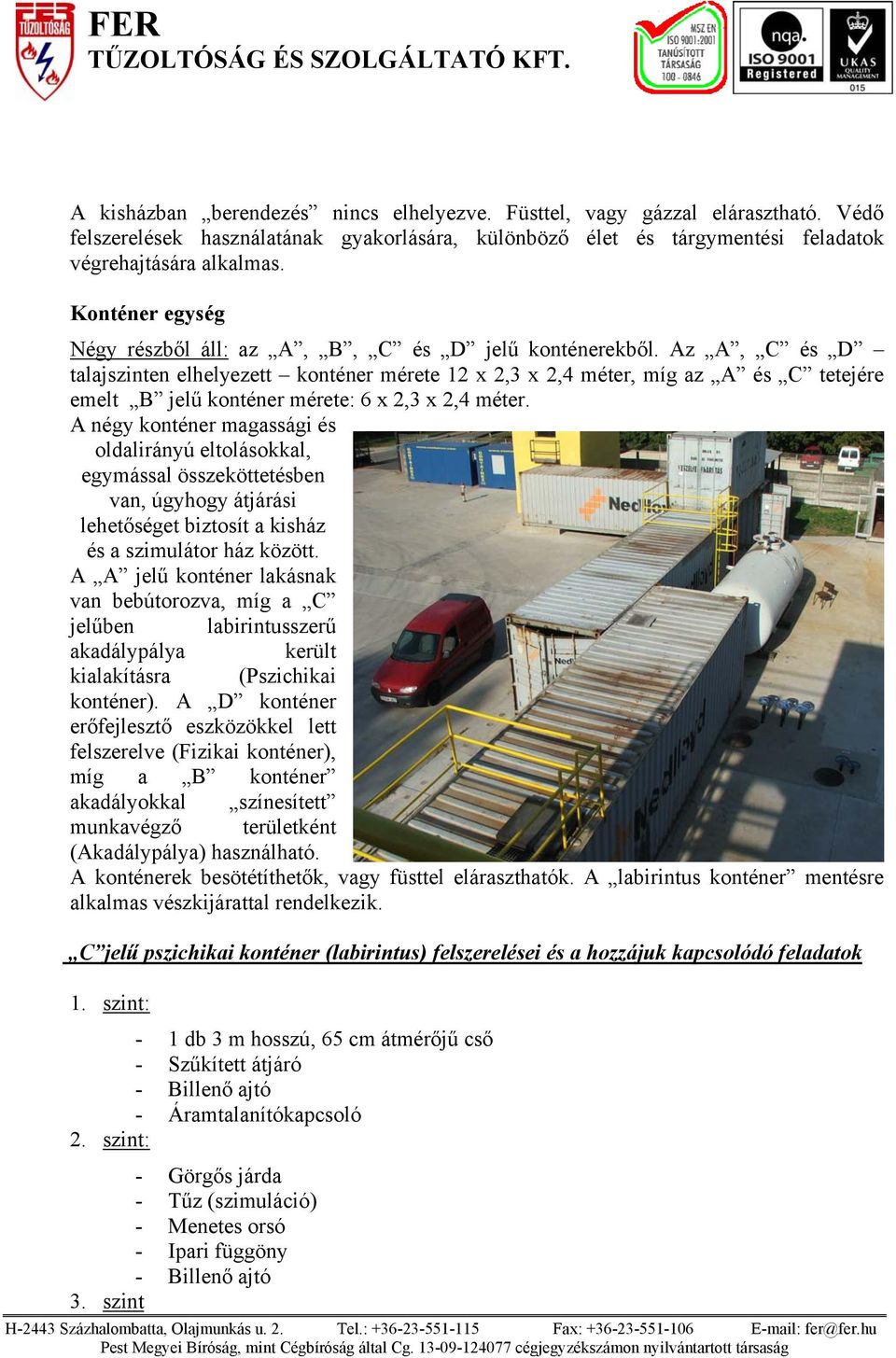

3 A kisházban berendezés nincs elhelyezve. Füsttel, vagy gázzal elárasztható. Védő felszerelések használatának gyakorlására, különböző élet és tárgymentési feladatok végrehajtására alkalmas. Konténer egység Négy részből áll: az A, B, C és D jelű konténerekből. Az A, C és D talajszinten elhelyezett konténer mérete 12 x 2,3 x 2,4 méter, míg az A és C tetejére emelt B jelű konténer mérete: 6 x 2,3 x 2,4 méter. A négy konténer magassági és oldalirányú eltolásokkal, egymással összeköttetésben van, úgyhogy átjárási lehetőséget biztosít a kisház és a szimulátor ház között. A A jelű konténer lakásnak van bebútorozva, míg a C jelűben labirintusszerű akadálypálya került kialakításra (Pszichikai konténer). A D konténer erőfejlesztő eszközökkel lett felszerelve (Fizikai konténer), míg a B konténer akadályokkal színesített munkavégző területként (Akadálypálya) használható. A konténerek besötétíthetők, vagy füsttel eláraszthatók. A labirintus konténer mentésre alkalmas vészkijárattal rendelkezik. C jelű pszichikai konténer (labirintus) felszerelései és a hozzájuk kapcsolódó feladatok 1. szint: - 1 db 3 m hosszú, 65 cm átmérőjű cső - Szűkített átjáró - Billenő ajtó - Áramtalanítókapcsoló 2. szint: - Görgős járda - Tűz (szimuláció) - Menetes orsó - Ipari függöny - Billenő ajtó 3. szint

4 Feladat: - Sérült (szimuláció) - Szivacságy - Ipari függöny - Fali tűzcsap Pszichikai pályán való végig haladás a pálya kezdőpontjától a végpontig. A feladat végrehajtása közben légzőkészülék használata kötelező, a konténer egység teljes egészében befüstölhető.

5 2. sz. ábra Pszichikai konténer három szintjének vázlatrajza D jelű Fizikai konténer felszerelései és a hozzájuk kapcsolódó feladatok 1) 25 kg-os búvó-nyílás, fedél, Feladat: le és felszerelés;

6 2) Nagyméretű ipari gázpalack Feladat: görgetés meghatározott távolságra és a kijelölt helyen a palack rögzítése; 3) Súlyozott tolózár Feladat: meghatározott fordulatszámban a tolózár nyitása és zárása; 4) 10 db 12 kg-os tűzoltó készülék és a hozzájuk tartozó 150 cm magas tartópódium; Feladat: a készülékek fel és lepakolása meghatározott sorrendben és számban; 5) 50 kg-os tűzoltó készülék és a hozzátartozó rámpa Feladat: készülék mozgatása a konténeren belül kijelölt pályán a rámpán keresztül: 6) 200 literes hordó 70 liter vízzel töltve; Feladat: a hordó elfektetése, görgetése, majd a kijelölt helyen felállítása 7) 25 kg-os súllyal összekapcsolt habsugárcső; Feladat: a habsugárcső adott irányba való mozgatásával a végére kapcsolt súly földről való felemelése és meghatározott ideig való tartása; 8) 8 méter hosszúságú, egymás felett egy síkban elhelyezkedő 2 tagból álló korlát. Az első tag és a föld közötti távolság 20 cm, míg a két tag közötti távolság 1 m; Feladat: oldalazó mozgással való végig haladás a korláton; Megjegyzés: A feladatok végrehajtását légzőkészülékben javasoljuk.

7 3. sz. ábra Fizikai konténer vázlatrajza

8 3.2.) Tűzoltási blokk Szimulátor ház Az ipari és általános tűzoltás legkülönbözőbb egyszerűtől a különlegesig oltási és taktikai feladatainak egyedi körülmények közötti végrehajtására alkalmazható. A szimulátor-ház 5x9m-es alapterületű, vasbeton tartószerkezetű, ötszintes (pince, 1.-, 2-, 3. szint és a tetőszint) épület. A padozat taposórácsos álpadló. A második és harmadik szintet acélszerkezetű körjárda veszi körül. Az épület szintjei közötti közlekedést menekülő hágcsó és menekülő külső-belső lépcső teszi lehetővé. A külső falak horganyzott trapézlemezből lettek kialakítva, míg a belső falak acélszerkezetűek. Az épületben az 1.-, 2.- és 3. szinten - az épület síkján belül - 1,5 m 2 -es figyelő-vezénylő fülke került kialakításra. A lépcsőház mellett, a 3. szintről a pincéig húzódó 1x1,8m-es függőleges mentőakna található. A 3. szintről a 2. szintre acélszerkezetű gyakorlólépcsőn, függőleges 1,2 m magas búvó nyíláson keresztül is le lehet jutni. Az első szinten száraz fali-tűzcsap található. A gyakorló helyiségek szellőztető berendezéssel, gázérzékelőkkel és hőmérsékletérzékelőkkel vannak ellátva. Füsttel eláraszthatók. Az épület öt szintjéből három szintre kerültek tűz szimulátor egységek. Nem került tűz szimulátor a tetőszintre, a lépcsőházba, az aknába, a talajszint alatti pinceszint és a hozzá kapcsolódó alagút helyiségeibe Első szint: a figyelőfülke és a lépcsőház közötti tér ajtóval ellátott fallal két helyiségre van osztva. Az északi helyiség a lépcsőházból közvetlenül, a déli helyiség az északi helyiségből ajtón keresztül közelíthető meg. A szimulátor egységek ebbe a két helyiségbe kerültek elhelyezésre. A gyakorlásra szolgáló ajtókon kívül mindkét helyiségből szabadba nyíló menekülő ajtó biztosítja veszély esetén a menekülés lehetőségét. Az Északi helyiségben elektromos szekrény tűz szimulátor és négy részes kábeltálca szimulátor található, míg a déli helyiség bejáratul szolgáló ajtaja forró ajtó - szúróláng

9 szimuláló egységként üzemel. A Déli helyiségbe került még a Flash over égőegység, valamint gázpalacktüzet szimuláló berendezés Második szint: a figyelőfülke és a lépcsőház közötti tér megosztás nélküli helyiség, megközelítése a lépcsőházból ajtón keresztül történik. A bejáraton kívül mindkét oldalon 1-1 szabadba nyíló menekülő ajtó került kialakításra. A helyiség délnyugati sarkába egy rácsból készült a tetőre vezető, elforduló lépcsőt építettek, amely alá 1 db tűz-szimulátor került beszerelésre. A helyiségben még két univerzális tűzeset szimulátor található, amelyek helye változtatható és különböző feltétek fogadására alkalmasak Harmadik szint: a figyelőfülke és a lépcsőház vasbeton szerkezete közötti szabadtérre két tűz szimulációs egység került. Az egyik B tűzosztályú tűzveszélyes folyadéktüzet (2,5 négyzetméter) szimulál,míg a másik - elzáró szerelvénnyel rendelkező - egységen permtűz oltását lehet gyakorolni. Mindhárom használati szint rácsból kiképzett álpadlós kialakítású. Az álpadló alatti födémszerkezet a felhasznált oltóvíz elvezetését biztosító csatornarendszerrel került kialakításra A FÜGGETLEN UNIVERZÁLIS GYAKORLÓ MODUL A szimulátor ház 3. szintjén, de a gyakorlópálya bármelypontján felállítható. Ez a gyakorlóegység - 2 db propán palackkal - alkalmas különböző berendezési tárgyakon keletkező tipikus tűzesetek, valamint A, B és C tűzosztályú tüzek szimulálására.

10 Tálcatűz egység Alkalmas nagyobb felületű technológiai elemekkel is nehezített éghetőfolyadék tüzek oltására, kombinált oltási technikák gyakorlására. Az egység egy 16,6 x 9,7 méteres téglalap alakú medence, amelynek külső falai cm magasak és 20 cm vastagok. Belső területe válaszfalakkal 3 részre van osztva, úgy hogy a medencék felületei egyesíthetők. Tűzfelületek: 1. Kistálca 2,8x6,4= 17,92 m² 2. Szivattyútűz-tálca 6,9x6,4= 44,16 m² Benne helyezkedik el egy 3,85 m² alapterületű szivattyú 3. Toronytűz tálca 10,2x9,7= 98,94 m² Benne helyezkedik el egy 3,14 m² alapterületű 10 m magas torony Tűzfolyosó Az égető tér torony felöli oldalához betontálcás tűzfolyosó csatlakozik, amelynek hossza 9,7 méter. Az égőteret középen két részre osztja egy 0,8 méter széles, két oldalt korláttal határolt

11 járda. Az osztott tűzfelület nagysága 2 x 2,91 m². A tűzfolyosó különböző tűzoltási feladatok végrehajtása mellett, pszichikai képzésre is alkalmas Fáklyatűz egység A fáklya a tálcás térburkolat szimulátor-házhoz közeli sarkánál helyezkedik el. Alkalmas folyadékfázisú, illetve gázfázisú tüzek létrehozására és azok oltásának gyakorlására. A fáklyatűz sugarak száma, iránya és magassága változtatható sz. vasúti tartály-kocsi A tartány-kocsi a tűzfolyosóval párhuzamosan helyezkedik el, síneken áll. A kocsi teljes hossza 8,2 méter, míg a tartány 6 méteres. A tartány belülről vízzel feltölthető. Teljes kiterjedésű palást tűz oltása gyakorolható.

12 3.3.) Műszaki mentési blokk A műszaki mentések gyakorlásának alaphelye a mintegy 1000 m², nagy teherbírású, vízelvezetéssel rendelkező tálcás térburkolat, de a feladatok függvényében a gyakorlópálya bármely pontja igénybe vehető. A műszaki mentési blokkhoz tartozik a tűzoltó 1. sz. vasúti tartály-kocsi -val megegyező méretű 2. sz. vasúti tartály-kocsi. Kialakítása lehetővé teszi különböző szivattyúzási, illetve tömítési feladatok gyakorlását. 3.4.) Alagút

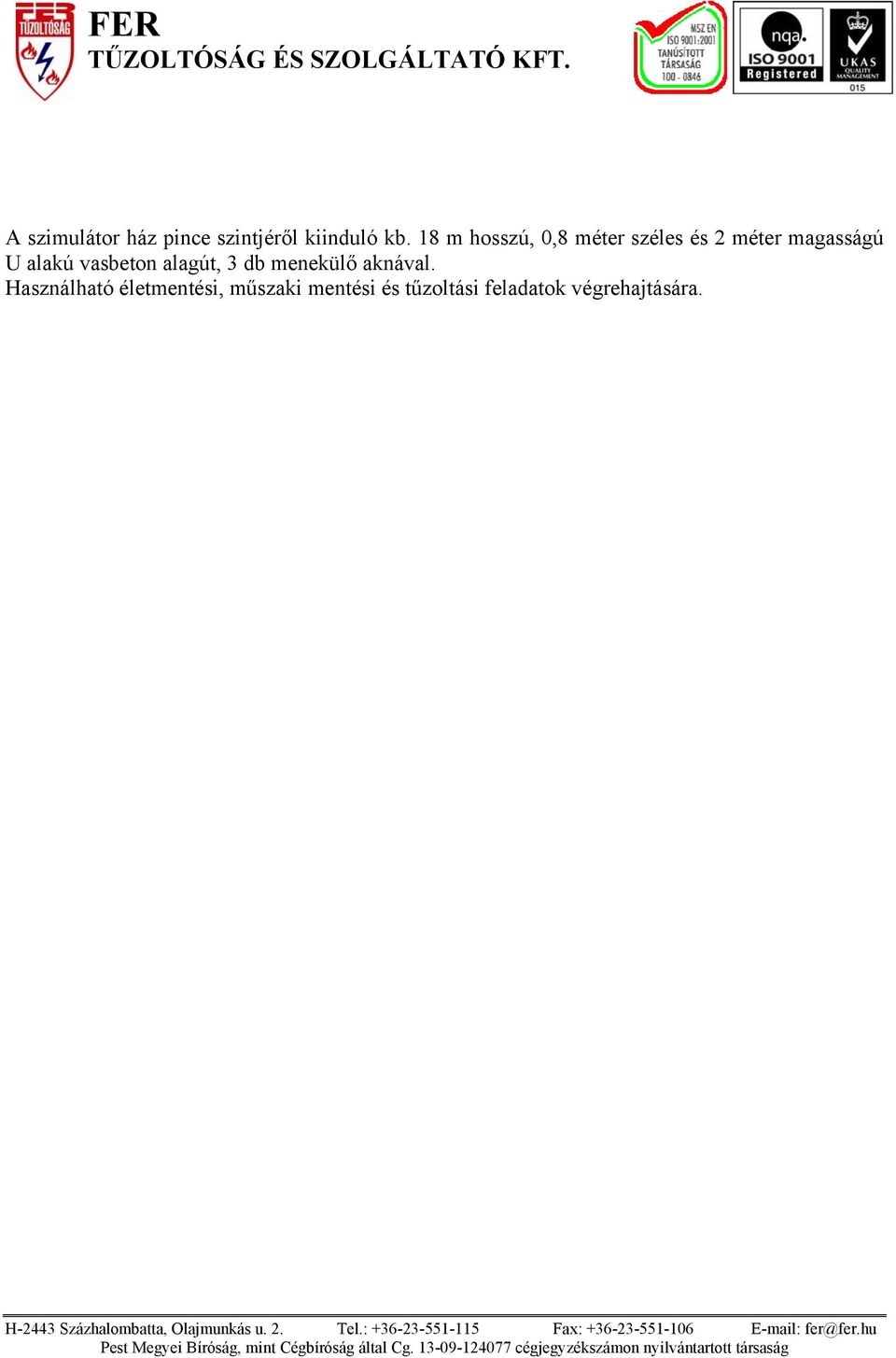

13 A szimulátor ház pince szintjéről kiinduló kb. 18 m hosszú, 0,8 méter széles és 2 méter magasságú U alakú vasbeton alagút, 3 db menekülő aknával. Használható életmentési, műszaki mentési és tűzoltási feladatok végrehajtására.
