1 MU E.ON Dél-dunántúli Áramhálózati Zrt. EDE-MU v03 Magasban való munkavégzés Műszaki utasítás Melléklete Azonosító: EDE-MU v03 Oldalszám: 62

2 1.ábra 4. Védőeszközök Testheveder Munkahelyzet beállító övkötél Energiaelnyelővel ellátott csatlakozó kötél Automatikusan visszahúzódó rendszerű, zuhanásgátlós csatlakozó kötelek Azonosító: EDE-MU v03 Oldalszám: 63

3 2.ábra Falitartó kialakítása az MSZ 447 szerint Tf-1 típusú falitartó Falihorog A falitartó, falihorog nem használható a zuhanásgátló bekötésére! Azonosító: EDE-MU v03 Oldalszám: 64

4 3.ábra Tetőtartó kialakítása az MSZ 447 szerint T-4 típusú tetőtartó Tetőtartó elhelyezkedése a tetőn Régi típusú tetőtartó Azonosító: EDE-MU v03 Oldalszám: 65

5 4.ábra Alkalmazási példa a kockázati tényezők értékelésére, tetőtartónál Kockázati tényezők: 1. A támasztólétra 5,5 méteres magassága elegendő, mivel az ereszcsatorna magassága csak kb. 4 m, így a létra túlnyúlása biztosítható. 2. A ház fala mellett növényzet található, ami a támasztólétra odaállítását nehezíti ill. meggátolja. 3. A tető héjazata cserépből készült. Amennyiben a padlástér belülről nincs hőszigeteléssel ellátva, akkor a cserép az ingatlantulajdonos engedélyével felhúzható. 4. A tetőtartó a tetőgerinc közelében helyezkedik el. Ha van tetőlétra, akkor a tetőgerincbe beakasztható és elérhető vele a tetőtartó. 5. A tetőtartó cső viszonylag vékony, elég hosszú, szilárdsági állapotáról a helyszínen kell meggyőződni. 6. A tető hajlásszöge változik. Emiatt olyan tetőlétra, amely az ereszcsatornától a tetőgerincig húzódik és a tetőn végig felfekszik, valószínűleg nem áll a rendelkezésre. 7. A tetőtartó az utcához közel van, a kosaras gépkocsival a szerelési művelet könnyen megoldható. Megoldási javaslat: Szerelőkosaras gépkocsi használata. (Lásd a 7. megfontolást.) A tetőtartó megközelíthető a padlástér felől a tetőcserepek felhúzásával, kisebb hosszúságú támasztólétra használatával. A vezetőköteles zuhanásgátlás a szarufához való bekötéssel vagy a tetőgerincen átvetett és a másik oldalon kikötött vezetőkötél segítségével lehetséges. Azonosító: EDE-MU v03 Oldalszám: 66

6 5.ábra 5.3. Mélyben való munkák NAF oszlopalap munkagödrök Azonosító: EDE-MU v03 Oldalszám: 67

7 6.ábra 6. Mentés Önmentő készülék 7.ábra 7.1. TE.M.A. létrára rendszeresített zuhanásgátló Azonosító: EDE-MU v03 Oldalszám: 68

8 8.ábra 7.2. Vezető kötélbe bekötött zuhanás-gátló használata Vezető kötél felrakása felrakó rúddal Vezető kötél zuhanás gátlóval Rögzítési pont Rögzítési pont Helyes csatlakozás kötélhurokkal Helytelen csatlakozás visszahurkolt biztonsági horoggal Azonosító: EDE-MU v03 Oldalszám: 69

9 9.ábra 7.3. Y-kötél biztosítás (1 kötélág a jobb és 1 kötélág a bal kézben) 10.ábra 7.4 Biztonsági hágcsóba befűzött vezetőkötél A biztonsági hágcsók elhelyezkedése Vezetőkötél befűzése a biztonsági hágcsóba Azonosító: EDE-MU v03 Oldalszám: 70

10 A felmászás közbeni biztosítás biztonsági hágcsóba befűzött kötéllel Kötél utánengedése zuhanás-gátlón keresztül 11.ábra Gyűrűs biztosítás faoszlopon Gyűrűs biztosítás elve faoszlopon Gyűrűs biztosítás használata faoszlopon mászó szerszámmal való mászás során Gyűrűs biztosítás hatékonysága Azonosító: EDE-MU v03 Oldalszám: 71

11 12.ábra Gyűrűs biztosítás áttört gerincű vasbetonoszlopon (tesztelés alatt) Gyűrűs biztosítás elve áttört gerincű vasbetonoszlopon Gyűrűs biztosítás használata áttört betonoszlopon gyalogos mászás során Gyűrűs biztosítás hatékonysága Azonosító: EDE-MU v03 Oldalszám: 72

12 13.ábra Felépíthető EHU létra Báziselem (2,8 m) Közbenső elem (2,8 m) Rövid közbenső elem (1,4 m) Záró elem (2,8 m) Azonosító: EDE-MU v03 Oldalszám: 73

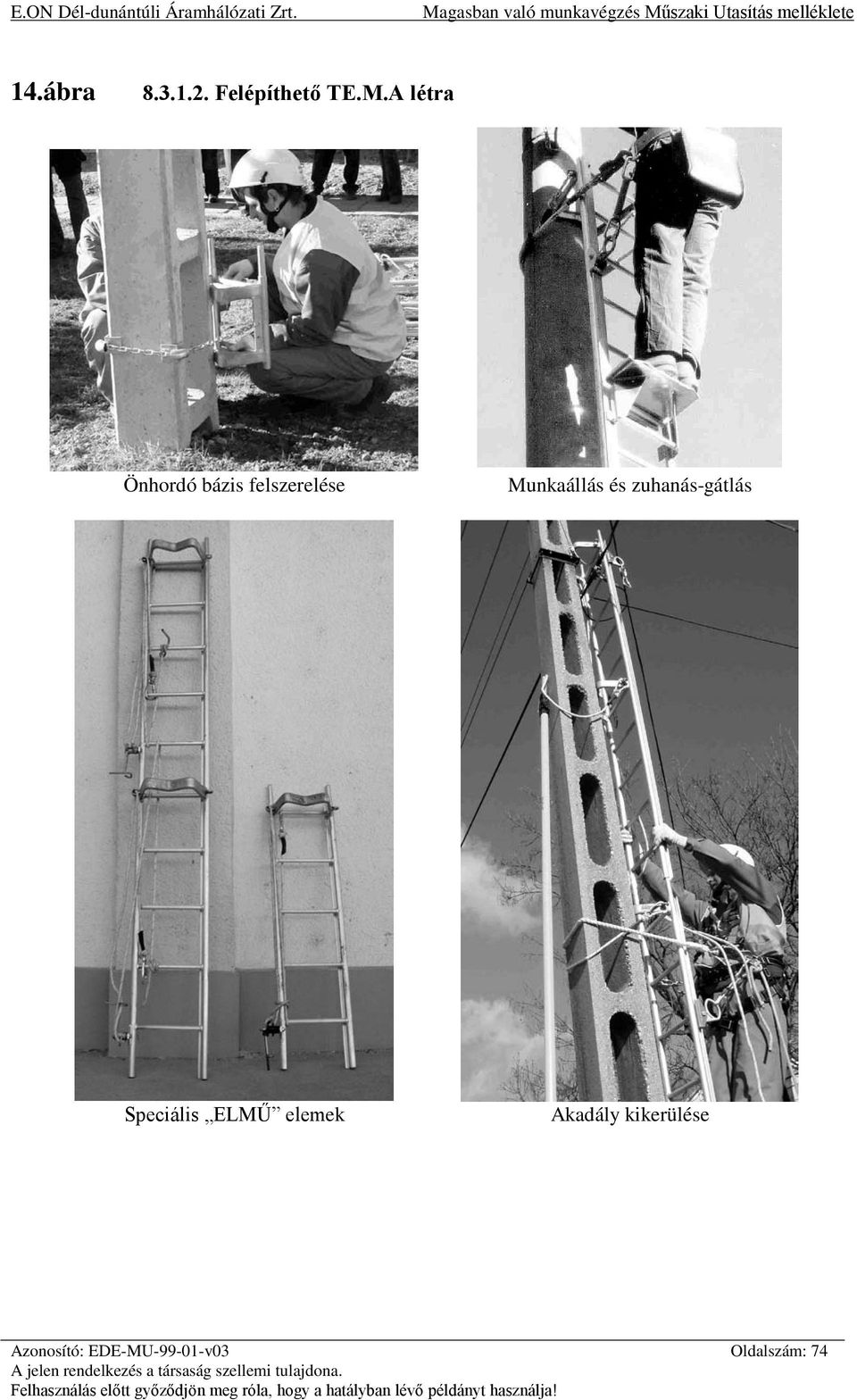

13 14.ábra Felépíthető TE.M.A létra Önhordó bázis felszerelése Munkaállás és zuhanás-gátlás Speciális ELMŰ elemek Akadály kikerülése Azonosító: EDE-MU v03 Oldalszám: 74

14 15.ábra Felépíthető FAM létra Létrakészlet elemek Alsó elem rögzítése Munkaállás a FAM létrán Y-köteles biztosítás a létrafokon Azonosító: EDE-MU v03 Oldalszám: 75

15 16.ábra Támasztólétra használata A támasztólétra szállítása Támasztógerenda az alsó elemen Vezető kengyel az egyes elemek között Helyes felállítási szög o Oldalra kihajlást kerülni kell! A létrának egyenes, fix talajon kell állnia Támasztáskor min. 1 m túlnyúlás legyen Azonosító: EDE-MU v03 Oldalszám: 76

16 17.ábra Kikötött támasztólétra használata Azonosító: EDE-MU v03 Oldalszám: 77

17 18.ábra Kikötött támasztólétra használata Azonosító: EDE-MU v03 Oldalszám: 78

18 19.ábra 8.6. Kettős létra használata Azonosító: EDE-MU v03 Oldalszám: 79

19 20.ábra Szerelőkosaras gépkocsik Szerelőkosaras gépkocsi Személyemelő fülke 21.ábra Mászó szerszámok faoszlophoz Acélból készült mászó szerszám Alumíniumból készült mászó szerszám Mászás mászó szerszámmal, gyűrűs biztosítással Azonosító: EDE-MU v03 Oldalszám: 80

20 22.ábra Áttört gerincű vasbeton oszlopok Normál áttörésű oszlop (Az áttörés mászható méretű!) Szűkített áttörésű oszlop (Az áttörés nem mászható méretű!) 23.ábra Akasztható létrák Kereszttartóra akasztható létra Áttörésbe akasztható létra Azonosító: EDE-MU v03 Oldalszám: 81

21 24.ábra Univerzális szerelőállvány Áttörésben rögzítve Furatban rögzítve 25.ábra Szerelhető állóvas Azonosító: EDE-MU v03 Oldalszám: 82

22 26.ábra Egyszerű állóvas 27.ábra Egyszemélyes állószerkezet Azonosító: EDE-MU v03 Oldalszám: 83

23 28.ábra TE.M.A. munkaállással ellátott önhordó báziselem 29.ábra VÁT-H típusterv szerinti szerkezeti elemek Azonosító: EDE-MU v03 Oldalszám: 84

24 30.ábra Függesztő létra 31.ábra Feszítő létra Azonosító: EDE-MU v03 Oldalszám: 85
