4 F Ô S Z E R K E S Z T Ô I Ü Z E N E T - K Ö S Z Ö N T Ô BEKÖSZÖNTÔ TISZTELT OLVASÓK! Sokan és sokat dolgoztunk, de nem hiába. Mindenki úgy értékelte, hogy a lapunk centenáriumi évfolyamát útjára indító ünnepi tudományos ülésszak és az ezt követõ, a lap elmúlt 100 évét bemutató kiállítás megnyitója sikeres volt. Egyöntetû volt a vélemény egyesületi tagok és vezetõk, valamint Egyesületen kívüliek részérõl egyaránt. Nagyon sok és kedves visszajelzés érkezett, amiket köszönünk szépen. Köszönöm mindazok nevében, akik azon dolgoztak, hogy a megemlékezés-sorozat méltó legyen az eseményhez. A számos sikeres közremûködõ közül szeretném kiemelni Lernyei Péter ügyvezetõ igazgató, felelõs kiadó nevét. Õ volt a programok kiemelkedõ ötletgazdája, az eseményt megelõzõ egy évben munkáját a centenáriumra való méltó megemlékezés hatotta át. Szerencsés volt az a választás, hogy az ETE MEE Szenior Klub rendezvényével kötöttük össze, mert így részt vettek azok az idõsebb kollégáink is, akik valamilyen módon részesei voltak lapunk történelmének, az elektrotechnika hazai történetének. De a Szenior Klub tagjain kívül nagyon sokan voltak kíváncsiak a rendezvényre, számos illusztris vendéget köszönthettünk. Természetesen február elsejével, az Elektrotechnika megjelenésének napjával a megemlékezések sora még nem ért véget, az csak most kezdõdik. Hiszen az év során minden egyes számban visszaemlékezünk, és minden fórumot megragadunk - mondom ezt elnökünk, fõtitkárunk és az egész Elnökség nevében is - hogy magunkat kihúzva, büszkén lobogtassuk elõdeink úttörõ munkáját, európai szintû eredményeit. Áttekintve a múltat, van mibõl merítenünk. Nagy öröm és megtiszteltetés mindannyiunk számára, hogy részesei lehetünk ennek a szép évfordulónak, hogy nevünk együtt szerepel - ez alkalomra való tekintettel - olyan, e szakmát meghatározó egyéniségek neveivel (hogy csak a legfontosabbakat említsem), mint Zipernowsky Károly, Verebélÿ László, Bay Zoltán. Egyesületünk 107 éves múltja, a centenáriumát ünneplõ lapunk kellõ alapot kell, hogy biztosítson jövõnk megtervezéséhez. Éljünk vele! TISZTELT OLVASÓK! Dr. Bencze János fôszerkesztô Nem könnyû feladatra vállalkozott az Elektrotechnikai Múzeum munkatársi gárdája, amikor az Elektrotechnika folyóirat jubileumi kiállítását elvállalta. A Magyar Elektrotechnikai Egyesület már az 1910-es években felvette programjába egy elektrotechnikai múzeum létrehozását. A történetben néhány évtizedet átugorva végül a gyûjteményt 1975-ben, az Egyesület alapításának 75. évfordulóján nyitották meg a Kazinczy utcában, majd 25 éve, 1982-ben múzeumi rangot kapott. Az is hagyomány, hogy a múzeum ad helyet az Egyesület Technikatörténeti Bizottságának, amelynek alapítója és elsõ elnöke a közelmúltban elhunyt nagytekintélyû múzeumigazgató, Király Árpád volt. Az Elektrotechnikai Múzeum tavaly óta az Országos Mûszaki Múzeum szervezetéhez tartozik. Az Országos Mûszaki Múzeum értékes és jól mûködõ intézményt vett át, amellyel korábban is kiválóan együttmûködött, most pedig az erõk egyesítésével még többet tud tenni az elektrotechnika-történet kutatása, közismertté tétele, ismeretterjesztése érdekében. Gratulálok a folyóirat 100 éves történetéhez, a szép kiállítású és tartalmas tablókhoz, és köszönetemet fejezem ki a centenáriumi ünnepség minden szervezõjének. 2 Kócziánné dr. Szentpéteri Erzsébet Közlekedési Múzeum megbízott fôigazgatója Országos Mûszaki Múzeum igazgatója ELEKTROTECHNIKA 100. évfolyam szám

5 F Ô S Z E R K E S Z T Ô I Ü Z E N E T E K É R T É K E I N K KEDVES OLVASÓK! Múlt hónapban indult útjára lapunkban az Elektrotechnikai Értékeink címû sorozat. Azóta számos támogató jellegû visszajelzés érkezett, személyes találkozásaim során gyakran fordulnak hozzám, akár egy névvel, akár egy telefonszámmal is, hogy õket keresd meg, érdemes. Ezek alapján bátorítom kedves Olvasóinkat, amennyiben az ország bármely részében tudomásuk van ilyen bemutatandó értékekrõl, továbbra is forduljanak lapunk Szerkesztõségéhez. Legyünk büszkék értékeinkre, és mutassuk meg milyen rejtett tartalékokkal rendelkezünk! ELEKTROTECHNIKAI ÉRTÉKEINK EGY GYÖNGYSZEM... A KÁBELIPAR TECHNIKATÖRTÉNETÉBÕL Horváth Zoltán - felelõs szerkesztõ SZIGETELT VEZETÉKEK GYÁRTÁSA A KÁBELIPAR KIALAKULÁSA ELÕTT A februárban indított sorozat második részében a kábelipar egy gyöngyszemét mutatjuk be. Jedlik Ányos István, XIX. századi magyar fizikus, az elektrotechnika kiemelkedõ úttörõje igen értékes kéziratot hagyott hátra, melybõl szépen végigkísérhetõ egy eredményekben gazdag, alkotó életpálya. A háztartási kiadások könyve talán a legkorábbi hazai kábelvonatkozású adatokat õrizte meg számunkra. Bejegyzés 1831-bõl: Apparatus magnetizandae soleae ferrea (Drathacircumvoluta). Vagyis: készülék vassarú mágnesezéséhez (Körültekercselt drót.) A kísérletekhez beszerzett eszközök számlái között a következõ egyértelmû dokumentum került elõ: a Carl Adam in Pest cég nyugtája június 17-rõl. Vörösréz drót selyemmel beboríttatott 11 1/2 lat 2.-Ft. Befonási munkája 209 rõfnyi drótnak rõfe 1 1/2 pengõ krajcár, 40 lat vörös drót kihúzása, selyem 2 lat, 110 lat rézdrót befonása 2.45 Ft. Jedlik az ben elkészített Villamdelejes forgonyt, az iparosok címlistájából bizonyíthatóan szintén hazai termékekbõl építette meg. A nagyszerû találmány így a legkorábbi hazai kábelipari terméket képviseli. Textiltechnikai Múzeum Jedlik Ányos forgonya Gondos restaurálás után a mûködõ fonógép (XX. sz. közepe) A Magyar Kábel Mûvek a múlt század hatvanas éveiben hozta létre Kábelipari Gyûjteményét, amelyet 1970-ben egy igen értékes tárggyal gazdagított, amikor megvásárolta a XIX. század közepe tájáról származó paszománykészítõ mûhely teljes berendezését. Molnár Béla egykori paszományos mester tulajdonában hiánytalanul megtalálták a faszerkezetû fonógépet, fonókerekét, motolláját, amely a magyar technikatörténet számára is jelentõs mûszaki emléket jelentett és jelent napjainkban is. Az értékes lelet megérdemli, hogy röviden felidézzük a történetét. Kolecsányi Imre paszományos mester szakmáját Bécsben tanulta, az elsõ világháború elõtt. Felszabadulását követõen - megtakarított pénzébõl - vásárolta meg az akkor már kiöregedett, elavult mûhelyt és ezzel települt haza Budapestre. Néhány év alatt kitûnõ minõségû termékeivel úgy felfejlesztette Király utcai mûhelyét, hogy több segédet foglalkoztatva az ország egyik legismertebb paszományosa lett, udvari szállító. Megõrizte kézi hajtású gépeit még akkor is, amikor a komoly üzleti hasznot hozó termékeit már villany-meghajtású gépsorokon termelte. Néhányszor gazdát cseréltek az öreg bécsi gépek, amíg 1954-ben Molnár Bélához kerültek, aki évekig, mint kisiparos dolgozott azokon. Nála érte meg a faszerkezetû fonógép a technikatörténetnek azt az érdekes idõszakát, ami alapján a kábelipar számára is értékessé vált. Végleges leállítása elõtt azbesztszállal párnázott fûtõvezetéket gyártottak a berendezésen. A technika fejlõdésének kölcsönhatásokon alapuló, dinamikus voltára vet fényt az a jelenség, hogy egy olyan régi, fejlett ipar, mint a paszományosoké - egy viszonylag új tudomány - az elektrotechnika segítõjévé vált. A gép ugyanis minden átalakítás nélkül, eredeti állapotában is alkalmas volt kifejezetten kábelipari termékek, szigetelt vezetékek gyártására. A késõbbi modern fonógépek egy része lényegében ugyanilyen felépítésû. Bizonyos, hogy Jedlik Ányos iparosai is hasonló gépeken állították elõ a kísérleteikhez szükséges vezetékeket, amelyek 170 év után is megindítják a forgonyt. A Magyar Kábel Mûvektõl a többszöri tulajdonosváltás után az értékes gyûjtemény nagy része, az OMM Elektrotechnikai Múzeum gyûjteményébe, valamint az Országos Levéltárba került. De ez az értékes fonógép a befogadó Textilmúzeumban tekinthetõ meg. Cím: Textil és Textilruházati Ipartörténeti Múzeum, 1036 Budapest, Lajos u Tóth Péterné MKM Kábelipari Gyûjtemény volt kezelõje szám 100. évfolyam ELEKTROTECHNIKA

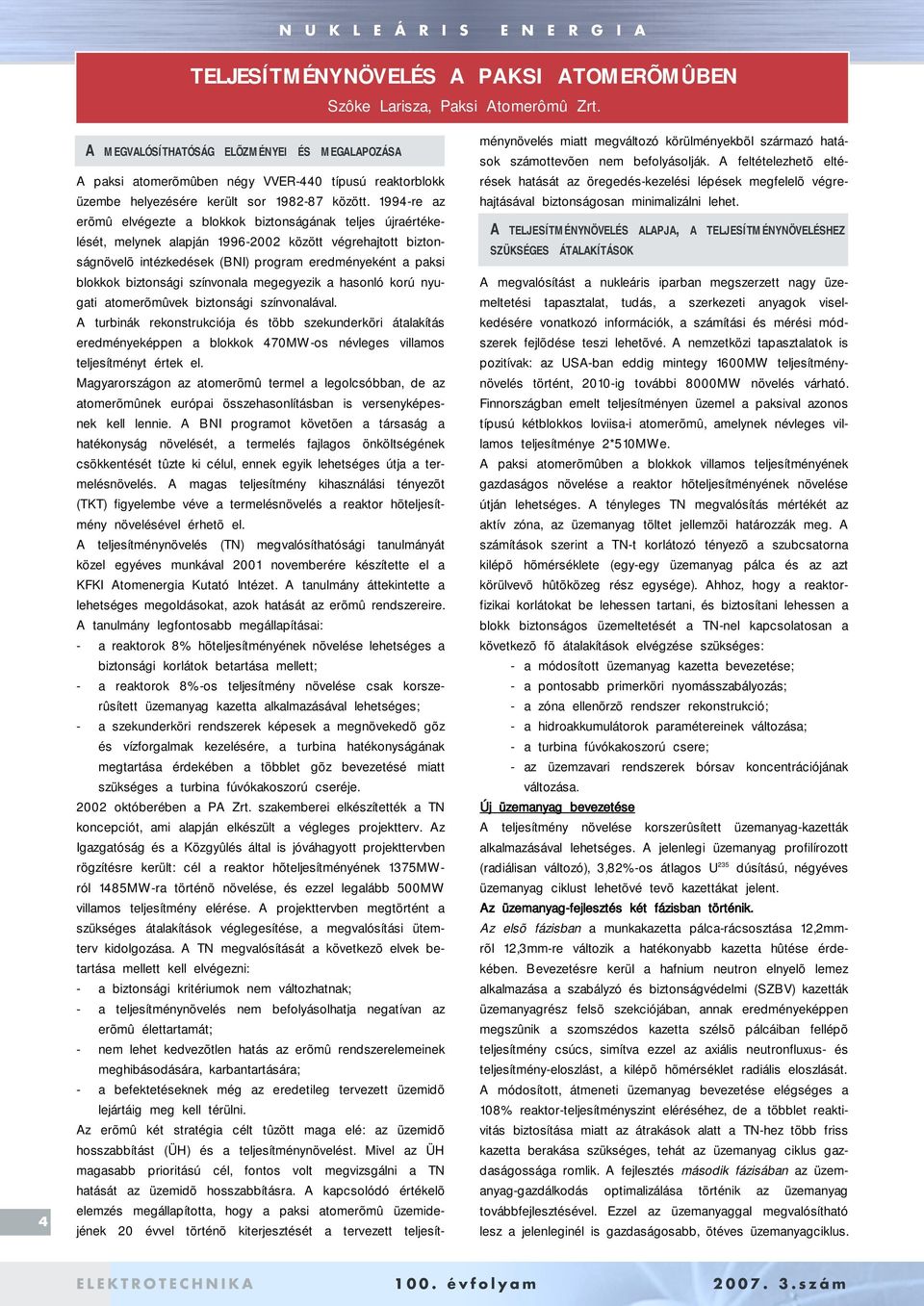

6 N U K L E Á R I S E N E R G I A TELJESÍTMÉNYNÖVELÉS A PAKSI ATOMERÕMÛBEN Szôke Larisza, Paksi Atomerômû Zrt. 4 A MEGVALÓSÍTHATÓSÁG ELÕZMÉNYEI ÉS MEGALAPOZÁSA A paksi atomerõmûben négy VVER-440 típusú reaktorblokk üzembe helyezésére került sor között re az erõmû elvégezte a blokkok biztonságának teljes újraértékelését, melynek alapján között végrehajtott biztonságnövelõ intézkedések (BNI) program eredményeként a paksi blokkok biztonsági színvonala megegyezik a hasonló korú nyugati atomerõmûvek biztonsági színvonalával. A turbinák rekonstrukciója és több szekunderköri átalakítás eredményeképpen a blokkok 470MW-os névleges villamos teljesítményt értek el. Magyarországon az atomerõmû termel a legolcsóbban, de az atomerõmûnek európai összehasonlításban is versenyképesnek kell lennie. A BNI programot követõen a társaság a hatékonyság növelését, a termelés fajlagos önköltségének csökkentését tûzte ki célul, ennek egyik lehetséges útja a termelésnövelés. A magas teljesítmény kihasználási tényezõt (TKT) figyelembe véve a termelésnövelés a reaktor hõteljesítmény növelésével érhetõ el. A teljesítménynövelés (TN) megvalósíthatósági tanulmányát közel egyéves munkával 2001 novemberére készítette el a KFKI Atomenergia Kutató Intézet. A tanulmány áttekintette a lehetséges megoldásokat, azok hatását az erõmû rendszereire. A tanulmány legfontosabb megállapításai: - a reaktorok 8% hõteljesítményének növelése lehetséges a biztonsági korlátok betartása mellett; - a reaktorok 8%-os teljesítmény növelése csak korszerûsített üzemanyag kazetta alkalmazásával lehetséges; - a szekunderköri rendszerek képesek a megnövekedõ gõz és vízforgalmak kezelésére, a turbina hatékonyságának megtartása érdekében a többlet gõz bevezetésé miatt szükséges a turbina fúvókakoszorú cseréje októberében a PA Zrt. szakemberei elkészítették a TN koncepciót, ami alapján elkészült a végleges projektterv. Az Igazgatóság és a Közgyûlés által is jóváhagyott projekttervben rögzítésre került: cél a reaktor hõteljesítményének 1375MWról 1485MW-ra történõ növelése, és ezzel legalább 500MW villamos teljesítmény elérése. A projekttervben megtörtént a szükséges átalakítások véglegesítése, a megvalósítási ütemterv kidolgozása. A TN megvalósítását a következõ elvek betartása mellett kell elvégezni: - a biztonsági kritériumok nem változhatnak; - a teljesítménynövelés nem befolyásolhatja negatívan az erõmû élettartamát; - nem lehet kedvezõtlen hatás az erõmû rendszerelemeinek meghibásodására, karbantartására; - a befektetéseknek még az eredetileg tervezett üzemidõ lejártáig meg kell térülni. Az erõmû két stratégia célt tûzött maga elé: az üzemidõ hosszabbítást (ÜH) és a teljesítménynövelést. Mivel az ÜH magasabb prioritású cél, fontos volt megvizsgálni a TN hatását az üzemidõ hosszabbításra. A kapcsolódó értékelõ elemzés megállapította, hogy a paksi atomerõmû üzemidejének 20 évvel történõ kiterjesztését a tervezett teljesítménynövelés miatt megváltozó körülményekbõl származó hatások számottevõen nem befolyásolják. A feltételezhetõ eltérések hatását az öregedés-kezelési lépések megfelelõ végrehajtásával biztonságosan minimalizálni lehet. A TELJESÍTMÉNYNÖVELÉS ALAPJA, A TELJESÍTMÉNYNÖVELÉSHEZ SZÜKSÉGES ÁTALAKÍTÁSOK A megvalósítást a nukleáris iparban megszerzett nagy üzemeltetési tapasztalat, tudás, a szerkezeti anyagok viselkedésére vonatkozó információk, a számítási és mérési módszerek fejlõdése teszi lehetõvé. A nemzetközi tapasztalatok is pozitívak: az USA-ban eddig mintegy 1600MW teljesítménynövelés történt, 2010-ig további 8000MW növelés várható. Finnországban emelt teljesítményen üzemel a paksival azonos típusú kétblokkos loviisa-i atomerõmû, amelynek névleges villamos teljesítménye 2*510MWe. A paksi atomerõmûben a blokkok villamos teljesítményének gazdaságos növelése a reaktor hõteljesítményének növelése útján lehetséges. A tényleges TN megvalósítás mértékét az aktív zóna, az üzemanyag töltet jellemzõi határozzák meg. A számítások szerint a TN-t korlátozó tényezõ a szubcsatorna kilépõ hõmérséklete (egy-egy üzemanyag pálca és az azt körülvevõ hûtõközeg rész egysége). Ahhoz, hogy a reaktorfizikai korlátokat be lehessen tartani, és biztosítani lehessen a blokk biztonságos üzemeltetését a TN-nel kapcsolatosan a következõ fõ átalakítások elvégzése szükséges: - a módosított üzemanyag kazetta bevezetése; - a pontosabb primerköri nyomásszabályozás; - a zóna ellenõrzõ rendszer rekonstrukció; - a hidroakkumulátorok paramétereinek változása; - a turbina fúvókakoszorú csere; - az üzemzavari rendszerek bórsav koncentrációjának változása. Új üzemanyag bevezetése A teljesítmény növelése korszerûsített üzemanyag-kazetták alkalmazásával lehetséges. A jelenlegi üzemanyag profilírozott (radiálisan változó), 3,82%-os átlagos U 235 dúsítású, négyéves üzemanyag ciklust lehetõvé tevõ kazettákat jelent. Az üzemanyag-fejlesztés két fázisban történik. Az elsõ fázisban a munkakazetta pálca-rácsosztása 12,2mmrõl 12,3mm-re változik a hatékonyabb kazetta hûtése érdekében. Bevezetésre kerül a hafnium neutron elnyelõ lemez alkalmazása a szabályzó és biztonságvédelmi (SZBV) kazetták üzemanyagrész felsõ szekciójában, annak eredményeképpen megszûnik a szomszédos kazetta szélsõ pálcáiban fellépõ teljesítmény csúcs, simítva ezzel az axiális neutronfluxus- és teljesítmény-eloszlást, a kilépõ hõmérséklet radiális eloszlását. A módosított, átmeneti üzemanyag bevezetése elégséges a 108% reaktor-teljesítményszint eléréséhez, de a többlet reaktivitás biztosítása miatt az átrakások alatt a TN-hez több friss kazetta berakása szükséges, tehát az üzemanyag ciklus gazdaságossága romlik. A fejlesztés második fázisában az üzemanyag-gazdálkodás optimalizálása történik az üzemanyag továbbfejlesztésével. Ezzel az üzemanyaggal megvalósítható lesz a jelenleginél is gazdaságosabb, ötéves üzemanyagciklus. ELEKTROTECHNIKA 100. évfolyam szám

7 N U K L E Á R I S E N E R G I A Ehhez a dúsítást kell megnövelni, és kiégõ mérgeket kell alkalmazni. Az optimalizált kazetta átlagos dúsítása várhatóan 4,20% lesz, három darab, kiégõ mérget (gadolíniumot) tartalmazó elnyelõ pálcával. Az optimális üzemanyag fejlesztését az orosz TVEL társasággal végzi az erõmû. A primerköri nyomásszabályozás javítása A telítési hõmérséklet a nyomástól függ. Eredetileg a zónaellenõrzõ rendszer egy konstans 325 C telítési hõmérsékletbõl számította a szubcsatorna telítési tartalékot. A blokkokon a térfogat-kompenzátor nyomásszabályozó rendszere a primerköri nyomást a bar (túlnyomás) között tartotta. Abban az esetben, ha pontosabb nyomástartást lehet biztosítani, és a zónaellenõrzõ rendszer nem egy konstans értékbõl, hanem az aktuális értékbõl számítja a telítési hõmérsékletet, akkor olyan tartalék szabadul fel, amelyet a TN-hez felhasználható. A primerköri nyomásszabályzó átalakítása a szabályzó rendszer teljes cseréjét jelenti folytonos szabályzó alkalmazásával. Az átalakítás eredményeképpen a térfogatkompenzátor gõzterének nyomása normál üzemi körülmények között 123,0±0,4bar az aktív zóna feletti nyomás 123,6±0,4bar (túlnyomás) értéken tartható. A zónaellenõrzõ rendszer rekonstrukció Az aktív zóna, az üzemanyag kazetták állapotát és bizonyos technológiai paraméterek alakulását ellenõrzõ PDA-Verona rendszer (PVS) MicroVAX-3100 bázisú változata változatlan biztonsági korlátok mellett nem tudta volna biztosítani a magasabb reaktorteljesítményhez szükséges nagyobb pontosságot és adatforgalom kezelést. A TN szempontjából jelentkezõ fõbb igények: - nyomásfüggõ telítési hõmérséklet figyelembe vétele; - a számítási algoritmusok új alapokra helyezése, kiterjesztés növelése, a pontosság fokozása; - az adatfeldolgozási ciklusok csökkentése. A PVS rekonstrukció utáni fontosabb jellemzõi: - gyors és részletes reaktorfizikai számítások; - a feltárt tartalékok elérhetõségének biztosítása; - az új üzemanyag on-line reaktorfizikai analízise; - a finom rúdhelyzet mérése és feldolgozása; - megnövelt hálózati áteresztõképesség; - új adatgyûjtõ és operációs rendszer, operátori felület. A hidroakkumulátorok paraméter változtatása A paraméter változása a biztonsági elfogadási kritériumok betartása miatt szükséges. Az átalakítás lényege az, hogy az üzemzavari zónahûtést passzívan szolgáló hidroakkumulátorok (HA) paraméterei 58bar nyomás és 40m 3 tárolt hûtõvíz mennyiség helyett 35bar és 50m 3 értékre módosulnak, ennek következményeképpen az esetleges üzemzavar alatt a hidroakkumulátorok több hûtõvizet tudnak táplálni a reaktorba és ezt a hûtés szempontjából optimálisabb idõpontban végzik. A paraméter változás miatt szükségessé vált néhány irányítástechnikai átalakítás elvégzése. Az új paramétereknek köszönhetõen a maximális tervezési üzemzavar (a nagykeresztmetszetû hûtõközeg- vesztésessel járó csõtörés) esetén a számított maximális üzemanyag burkolathõmérséklet és burkolatoxidáció 108%-on alacsonyabb a 100%-os értéknél. Azon kívül a konténmentben kialakuló maximális nyomás és a kibocsátott aktivitásértékek is kedvezõbben alakulnak. Turbina fúvókakoszorú cseréje A frissgõz tömegáramlásának megnövelése miatt növelni kell a turbina átáramlási részének áteresztõ képességét, amely nagyobb keresztmetszettel rendelkezõ fúvókakoszorú alkalmazását teszi szükségessé. Szintén szükséges a szabályzó rendszer átalakítása a biztonságos, gazdaságos, megbízható gõzelosztás érdekében. Ez a szabályzó szelepek nyitási úthossz növelését jelenti, ami néhány szerkezeti változás által kerül megvalósításra. A 2. blokki fõ keringtetõ szivattyúk átalakítása A paksi atomerõmû blokkjain a primerköri hûtõközeg forgalmak eltérnek egymástól. Mivel a zóna üzemi biztonsága szempontjából a szubcsatorna kilépõ hõmérséklete a korlátozó tényezõ és a teljesítménynövelés hatására a zóna kilépõ hõmérséklet nõ, célszerû a legkisebb hûtõközeg forgalmú 2. blokk primerköri forgalmát megnövelni. A forgalom növelés a fõ keringtetõ szivattyúk járókerék cseréjével történik. A modernizált járókerekek új, kovácsolt és hegesztett technológiával kerülnek legyártásra, a méreteik a jelenleginél kissé nagyobbak. A kerekek beépítése a blokk hosszú fõjavítása alatt lehetséges. Az üzemzavari rendszerek bórsav koncentrációja Az azonos kampányhosszal jellemzett zónának az eddiginél nagyobb tartalék-reaktivitással kell rendelkeznie, amit a kampány elején csak a mostaninál magasabb bórsav-koncentráció képes lekötni. Ezért a maximális kritikus bórsav koncentráció értéke 12g/kg-ra nõ, az üzemzavari rendszerek minimális bórsav koncentrációja és a leállási bórsav-koncentráció 12g/kgról 13,5g/kg-ra nõ. 1. ábra: Az új zónamonitorozó rendszer operátori felülete A TELJESÍTMÉNYNÖVELÉS BIZTONSÁGI ÉRTÉKELÉSE A névleges teljesítmény 108%-ra történõ növelése következtében a Végleges Biztonsági Jelentésben (VBJ) vizsgált üzemzavarok eredményei változnak, emiatt az összes VBJ-ben szereplõ számítást meg kellett ismételni. A cél annak vizsgálata volt, hogy az erõmû tervezett üzemzavari állapotaiban milyen mértékûek ezek a változások, illetve, hogy az új értékek is kielégítik-e a biztonsági elfogadási kritériumokat. A tranzienselemzések teljes körûen elvégzésre kerültek %-os teljesítményre, figyelembe véve a szükséges technológiai átalakításokat is szám 100. évfolyam ELEKTROTECHNIKA

8 N U K L E Á R I S E N E R G I A 6 A tervezési üzemzavarok elemzése során elvégezték a reaktor védelmi rendszer (RVR) és a zóna üzemzavari hûtõrendszer (ZÜHR) jeleinek és beállítási értékeinek ellenõrzését. Az elemzések alapján a ZÜHR jeleket nem kellett módosítani, az RVR jelek néhány módosítása szükséges az új teljesítményszintnek megfelelõen. Az elemzések eredményei egyértelmûen igazolták, hogy sem a korlátok túllépése, sem a korlátokig rendelkezésre álló tartalék jelentõs mértékû csökkenése nem várható, tehát a teljesítménynövelés semmiképpen sem vezet az elfogadási kritériumok megsértéséhez. A tervezett teljesítménynövelés biztonságra gyakorolt hatása a determinisztikus számításokon kívül a valószínûségi biztonsági elemzés (PSA) módszerével számszerûleg is értékelésre került. A 108%-os állapotban a blokk névleges teljesítményû üzemére vonatkozó zónasérülési gyakoriság (CDF) a kapcsolódó átalakítások hatásának figyelembevételével 1, /év. Ez elhanyagolható mértékû (1,4%) növekedést jelent a teljesítménynövelést nem tartalmazó, referencia PSA eredményhez képest. ENGEDÉLYEZÉSI FELADATOK A projekt céljainak megvalósítása, az átalakítások végrehajtása a jogszabályok és Nukleáris Biztonsági Szabályzatokban (NBSZ) által szigorúan szabályozott engedélyezés után lehetséges. A magyar gyakorlatban az ehhez hasonló komplex átalakítás engedélyezésére még nem volt példa. Az erõmû a hatóságokkal konzultálva alakította ki az engedélyezés menetére vonatkozó többlépcsõs engedélyezési koncepciót. Az Országos Atomenergia Hivatal Nukleáris Biztonsági Igazgatóságával (OAH NBI) történõ engedélyezés az 1-4. blokkra szóló létesítmény szintû elvi átalakítási engedélyezéssel indult. Az eljárásban résztvevõ szakhatóságok megítélték az átalakítások engedélyezhetõségét környezetvédelmi, környezetegészségügyi és más szempontból. Az erõmû megalapozó dokumentáció benyújtásával bemutatta, hogy a biztonság szempontjából az átalakítás megengedhetõ. PA Zrt. az elvi átalakítási engedély kérelmet 2005 májusában nyújtotta be, az engedélyt az OAH NBI 2005 novemberének végén adta ki, tehát biztonsági szempontból megengedhetõnek ítélte a TN megvalósítását. Az átmeneti üzemanyag engedélye szerint a 4. blokkon az elsõ töltet 2005-ben, a második 2006-ban berakásra került. A 4. blokki teljesítménynövelésre szóló átalakítási engedélyt elején nyújtották be a hatósághoz, amely jóváhagyó határozatában 2006 júliusában engedélyezte azt. Október elején az 1. blokki átalakítási engedély beadvány is a hatósághoz került. A teljesítménynövelés megvalósítása után blokkonként az NBItõl az üzemeltetési engedély módosítását, a Magyar Energia Hivataltól (MEH) a mûködési engedély módosítását kell kérni. A TN megvalósítással kapcsolatosan vízügyi engedélyezési eljárást is le kellett folytatni. A megalapozó dokumentáció alapján a vízügyi hatóság nyilatkozott arról, hogy a teljesítménynöveléshez létesítési engedély nem szükséges. Az engedélyezés elõkészítésében, a teljesítménynövelés megalapozásában részt vett számos nagy tapasztalattal rendelkezõ magyar és külföldi tudományos- és tervezõ intézet, mint például a KFKI AEKI, a Villamosenergiaipari Kutató Intézet (VEIKI), ETV-Erõterv Zrt; az orosz Hidropressz, a Kurcsatov Intézet, az üzemanyag szállító TVEL cég, valamint az ukrajnai Turboatom cég. AKTUÁLIS HELYZET, A MEGVALÓSÍTÁS ÜTEMTERVE A megvalósítást az új üzemanyag bevezetésének idõigénye, az engedélyezés menete és a négyévenkénti hosszú fõjavításokhoz kötött átalakítások megvalósítása határozza meg, valamint a megvalósítást befolyásolta a 2. blokkon 2003-ban bekövetkezett üzemzavar és következményeinek felszámolása is. Az ütemterv szerint a megvalósítás a 4. blokkal kezdõdött a 2006-ban. A fõjavítás alatt megtörtént a szükséges átalakítások kivételezése, és a hatóság megadta az átalakítási engedélyt is. A visszaindulás után a 4. blokk felterhelése, az engedélyezett üzemviteli program alapján történt. A teljesítménynövelés három lépésben történt meg: az eredeti 100%, 104% és 108% szinten. 100%-on került elvégezésre a módosított turbina szabályzók dinamikai ellenõrzése. Minden teljesítményszinten megtörtént a blokk üzemének teljes körû reaktorfizikai, technológiai, vegyészeti ellenõrzése, illetve a kiválasztott szekunderköri csõvezetékek rezgésmérése is. A TELJESÍTMÉNYNÖVELÉS GAZDASÁGOSSÁGA A 4. blokk szeptember 28-án érte el elõször az 1485MW reaktor hõteljesítményt (108%), és azóta is így üzemel. 108%-on megtörtént a blokk dinamikai ellenõrzése teherledobással, a háziüzemi teljesítmény szintjére. A felterhelés óta a blokk stabilan üzemel a 108%-on. A zóna valamennyi korlátozó paramétere tekintetében rendelkezik tartalékkal. A 108%-os teljesítményen a vizsgált radiokémiai és kémiai paraméterek megfelelnek a kritériumoknak. A vizsgálati eredmények alapján a fõvízkörben fûtõelem inhermetikusságra, vagy más anomáliára utaló jelenségek nem tapasztalhatók. A szekunderkörben mért rezgések az abszolút értékei nem haladták meg a névleges teljesítményen általában jellemzõ értékeket és az amerikai ASME szabvány szerint elvégzett számítás alapján a megengedett határokon belül maradtak. A blokk bruttó hatásfoka a teljesítménynövelés hatására nem változott, értéke 34,2%. Az optimális hûtõvíz hõmérséklet esetén a blokk villamos teljesítménye min. 507MW, de figyelembe véve, hogy a melegebb nyári idõszakban a blokkot nem mindig lehet a maximum teljesítményen üzemeltetni, a blokk névleges villamos teljesítményét 500MWe-ban határoztuk meg. A 4. blokki megvalósítási tapasztalatok alapján a Paksi Atomerõmû Zrt. folytatja a teljesítménynövelés programját. A négy VVER-440 blokk villamos teljesítménye 2009-re éri el az 500 MWe-t az alábbi ütemezésben: A TN megvalósítás beruházási programjának tervezett költségvetése a projektterv szerint 4,777 milliárd forint. A gazdaságossági vizsgálatot a projektterv egy modern, kombinált ciklusú gázturbinás (CCGT) erõmû létesítésével összehasonlítva, valamint megtérülés-elemzéssel végezte. A belsõ megtérülés vizsgálatához a folyó évi beruházási költségek konzervatívan becsülve a projekt évi befejezésének bázisára átszámítva 5,537 milliárd forintot tesznek ki. A számítás bemenõ adatai között a jelenlegi rendelkezésre állás- ELEKTROTECHNIKA 100. évfolyam szám

9 N U K L E Á R I S E N E R G I A - H Í R E K sal számított villamosenergia-termelés többlete, lineáris értékcsökkenés, az üzemeltetési költségek változása és a makrogazdasági tényezõk szerepelnek. Az elvégzett számítás szerint a beruházás már 3 év után nyereségessé válik, belsõ megtérülési rátája 55,7%, mely kiemelten jó értéknek számít. A TN beruházás a teljes végrehajtás után a évben várhatóan 0,54 Ft/kWh fajlagos költségcsökkenést eredményez. 1. táblázat: Villamos kapacitás létesítés fajlagos költsége Új építésû erõmûtípus Ligniterõmû Földgázerõmû (CCGT) Biomassza erõmû AE teljesítménynövelés Fajlagos beruházási költség [MFt/MW] ~44,8 Az adatokból látszik, hogy a paksi atomerõmû teljesítménynövelése révén létesített alaperõmûvi kapacitás-többlet beruházási költsége kevesebb, mint harmada egy kombinált ciklusú gázturbináénak, és mintegy kilencede egy ligniterõmûének. 2. ábra: A teljesítménynövelés ütemezése A projekt végén mind a négy paksi blokk névleges teljesítménye 500MW (az erõmûé összesen 2000MW) lesz, tehát a beruházás következtében összesen legalább 120MW kapacitás létesül. A többlet teljesítmény létrehozásának fajlagos költsége mintegy 43,8MFt/MW. Ezt összevetve a hazánkban ma potenciálisan elképzelhetõ alaperõmû-építésekkel a következõt látjuk: IRODALOM [1] Projekt terv a paksi atomerõmû blokk teljesítményének növelését szolgáló projekthez. Paksi Atomerõmû Rt [2] A paksi atomerõmû teljesítménynövelésének gazdasági vizsgálata. PA Rt szeptember. [3] Miért nincs az atomerõmû üzemidõ hosszabbításának ésszerû alternatívája Magyarországon? TIG-RES Rt. Budapest, október 6. [4] MVM Zrt.: Magyarország energiapolitikai tézisei Magyar Villamos Mûvek Közleményei különszám. XLIII. Évfolyam, november. [5] PA Zrt. Mûszaki Igazgatóság: Elõterjesztés a január 22-i Mûszaki- Gazdasági Értekezletre: A 4. blokki teljesítménynövelés értékelése. SZÕKE LARISZA osztályvezetõ, TN alprojekt vezetõ Paksi Atomerõmû Zrt. Nukleáris Üzemanyag Osztály 7031 Paks, Pf. 71. szokel@npp.hu VÁLTOZÁSOK AZ ÁRAMSZOLGÁLTATÓK ÉLETÉBEN MEGÚJULT KÖRNYEZETBEN, ÚJ SZERKEZETI STRUKTÚRÁBAN VÉGZIK TEVÉKENYSÉGÜKET A MAGYARORSZÁGI ÁRAMSZOLGÁLTATÓK. Sorozatunk elsõ részében az ELMÛ Nyrt. és ÉMÁSZ Nyrt. életét érintõ változásokat mutatjuk be. Elkülönült tevékenységek, önálló gazdasági társaságok Új gazdasági környezetben, jelentõs szerkezeti változások között végzi tevékenységét január 1-jétõl az ELMÛ Nyrt. és az ÉMÁSZ Nyrt. A változtatásokat Magyarország uniós csatlakozásából adódó, a villamosenergia-piac jövõjét alapvetõen meghatározó új feladatok illetve elõírások indokolták. Cél, hogy az egymással versenyzõ kereskedõ vállalatok az energiapiac körülményei között igyekezzenek minél olcsóbb szolgáltatást nyújtani anélkül, hogy ezt bárki szabályozná január 1-jétõl új vállalatokat is magában foglaló új szervezet jött létre az ELMÛ és az ÉMÁSZ Nyrt.-n belül. Az átalakulás lényege, hogy elválik egymástól a hálózati és az energia értékesítési tevékenység. Az elosztói tevékenység továbbra is államilag szabályozott marad, az energiakereskedõk azonban egymással versenyeznek a szabad piacon. Az átalakítást az EU elõírásai és más jogszabályok teszik szükségessé és kötelezõvé. Bizonyos más tevékenységek (pl. ügyfélszolgálat) új vállalatokba szervezését a piaci versenyre való felkészülés indokolja. A négy új vállalatban tulajdonos marad a közüzemi szolgáltatást továbbra is ellátó ELMÛ és ÉMÁSZ, amely ezen kívül központi szolgáltatásokat (beszerzés, logisztika, HR, egyéb) nyújt a teljes vállalatcsoportnak. A jövõben a hálózati és az értékesítési funkciók a jogszabályok elõírásainak megfelelõen külön vállalatokba válnak szét. ELMÛnet, illetve ÉMÁSZnet néven mûködik az ELMÛ Hálózati Kft. és ÉMÁSZ Hálózati Kft., ami a hálózatgazdálkodással és hálózathasználattal foglalkozik. Infrastruktúráját - egy autópályához hasonlóan - az egymással versengõ piaci szereplõk rendelkezésére bocsátja, reagál a hozzá beérkezõ ügyfélmegkeresésekre. A cégcsoport szabadpiaci áramkereskedõje a már eddig is tevékenykedõ Magyar Áramszolgáltató Kft. (MÁSZ). A NETservice, az ELMÛ-ÉMÁSZ Hálózati Szolgáltató Kft. a hálózatüzemeltetést, karbantartást, beruházást, a hálózat mûszaki dokumentációját végzi. Ügyfélpont néven tevékenykedik az ELMÛ-ÉMÁSZ Ügyfélszolgálati Kft., ami a fogyasztók leolvasásával, a számlázással, követeléskezeléssel és az ügyfelek személyes, telefonos és levélben történõ ügyintézésével foglalkozik. Az ELMÛ Nyrt. és ÉMÁSZ Nyrt. tájékoztatója alapján összeállította: Horváth Zoltán szám 100. évfolyam ELEKTROTECHNIKA
