ABG TÍPUSÚ AUTOMATIKUS BLOKK GÁZÉGŐ K GÉPKÖNYV

Átírás

1 ABG TÍPUSÚ AUTOMATIKUS BLOKK GÁZÉGŐ K GÉPKÖNYV * Nyilvántartási szám: HU-MSZT / 0095(4)-285(4) MSZ EN ISO 9001:2009 (ISO 9001:2008) * A tanúsítás a cég minőségirányítási rendszerére vonatkozik. Tüzeléstechnikai Kft Budapest, Szlávy u Levélcím: 1475 Budapest, Pf gbganz@gb-ganz.hu Internet: Tel.: (36-1) Fax: (36-1)

2 1 ABG TÍPUSÚ Automatikus Blokk Gázégők Gépkönyv ÚTMUTATÁSOK A FELSZERELÉSRE, ÜZEMBEHELYEZÉSRE, KEZELÉSRE ÉS KARBANTARTÁSRA Típus: ABG -... Gyártási szám/év:.../ Gyártó vállalat: GB - GANZ Tüzeléstechnikai Kft. Budapest, X. Szlávy u

3 2 TARTALOMJEGYZÉK Oldal l. Bevezető 3 2. Általános előírások 7 3. Műszaki leírás 3.1. Műszaki adatok Körvonalrajzok és csatlakozó méretek Tűztérnyomás teljesítmény jelleggörbék Szerkezeti felépítés Működési leírás Telepítési előírások Üzembehelyezési utasítás Kezelési utasítás Üzemeltetésre vonatkozó javaslatok Karbantartás, javítás Szállítási terjedelem Csomagolás, szállítás, raktározás Mellékletek Gázszerelvénysorok elvi kialakítása Fúvóka, torlasztótárcsa beállítási rajzok, fúvókadiagramok SQN szervomotor ismertető Automatika ismertetők Gázszelep ismertetők VPS tömörségvizsgáló ismertető 81

4 3 1./ BEVEZETŐ Vállalatunk az ABG típusú gázégő család kifejlesztésével a takarékos és jó hatásfokú gáztüzeléshez kíván jó minőségű, üzembiztos, esztétikus megjelenésű készüléket biztosítani. Az ABG típusú gázégők teljesen automatikus működésű földgáz, vagy PB-gáz eltüzelésére alkalmas kényszerlevegő ellátású tüzelőberendések. Felszerelhetők meleg- és forróvíz kazánokra, gőzkazánokra, léghevítőkre, vas- és fémipari kemencékre, sütőkemencékre, mezőgazdasági szárítókra és minden olyan berendezésre, ahol a fellépő tűztérnyomás és szükséges hőteljesítmény összetartozó értékei, valamint az üzemeltetési körülmények megfelelnek az égő műszaki adatainak Minden égő összeszerelt állapotban teljes körű működéspróbán, melegüzemi vizsgálaton megy keresztül. A vizsgálatot a fő műszaki jellemzőket is tartalmazó Minőségi Bizonyítványban rögzítjük, mely a gázégő tartozékát képezi. Felszerelés és üzembehelyezés előtt kérjük a gépkönyv gondos áttanulmányozását Megfelelőségi Nyilatkozat Ezennel kijelentjük, hogy a GB-Ganz gyártmányú ABG - típusú gázégő k a 90/396/EK gázkészülékekre vonatkozó irányelvek, valamint az EN 676 szabvány követelményeinek megfelelnek. Az égők rendelkeznek a SZU (1015) tanúsító intézet által kibocsátott tanúsítvánnyal, melynek száma: 1015BQ0223. A gyártási minőséget szavatolja az EN ISO 9001 szabvány szerint tanúsított minőségirányítási rendszer október Vég László Műszaki igazgató GB-GANZ Tüzeléstechnikai Kft. H Budapest Megjegyzés: Az égők a 90/396/EK irányelvével összhangban a magyarországi 22/1998. (IV. 17.) IKIM rendelet követelményeinek is megfelelnek.

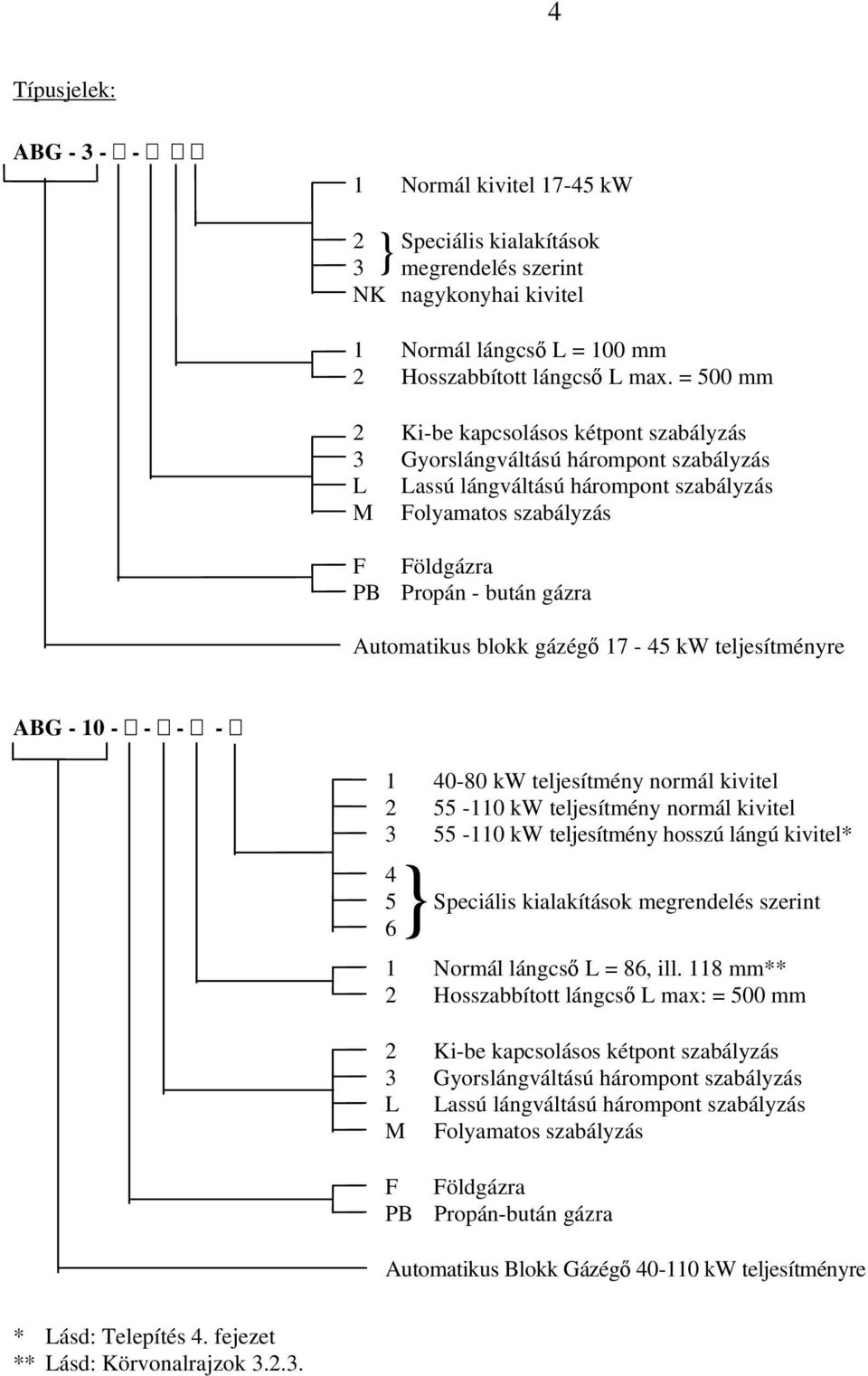

5 4 Típusjelek: ABG Normál kivitel kw 2 Speciális kialakítások 3 } megrendelés szerint NK nagykonyhai kivitel 1 Normál lángcső L = 100 mm 2 Hosszabbított lángcső L max. = 500 mm 2 Ki-be kapcsolásos kétpont szabályzás 3 Gyorslángváltású hárompont szabályzás L Lassú lángváltású hárompont szabályzás M Folyamatos szabályzás F Földgázra PB Propán - bután gázra Automatikus blokk gázégő kw teljesítményre ABG kw teljesítmény normál kivitel kw teljesítmény normál kivitel kw teljesítmény hosszú lángú kivitel* } 4 5 Speciális kialakítások megrendelés szerint 6 1 Normál lángcső L = 86, ill. 118 mm** 2 Hosszabbított lángcső L max: = 500 mm 2 Ki-be kapcsolásos kétpont szabályzás 3 Gyorslángváltású hárompont szabályzás L Lassú lángváltású hárompont szabályzás M Folyamatos szabályzás F Földgázra PB Propán-bután gázra Automatikus Blokk Gázégő kw teljesítményre * Lásd: Telepítés 4. fejezet ** Lásd: Körvonalrajzok

6 5 ABG-30; ABG-30-E; ABG-30-D ABG Speciális kialakítások kódja 1 Lángcső hossz 140 mm 2 Hosszabbított lángcső L max =500 mm 2 Ki-be kapcsolásos kétpont szabályzás 3 Hárompont szabályzás gyorslángváltás L Hárompont szabályzás lassú lángváltás M Folyamatos szabályzás F PB Földgáz tüzelőanyagra PB-gáz tüzelőanyagra 30-D Névleges teljesítmény 140 kw 30-E Névleges teljesítmény 175 kw 30 Névleges teljesítmény 290 kw ABG-45; ABG-55; ABG-60; ABG-80 ABG T Tömörségvizsgálóval felszerelve /1/ 0 Csatlakozó gáznyomás mbar 1 Csatlakozó gáznyomás mbar 2 Csatlakozó gáznyomás mbar 3 Csatlakozó gáznyomás mbar 4 Csatlakozó gáznyomás mbar 5 Csatlakozó gáznyomás mbar 1 Lángcső normál /2/ 2 Hosszabbított lángcső L max = 500 mm 3 Hárompont szabályzás gyors lángváltással L Hárompont szabályzás lassú lángváltással M Folyamatos szabályozás F PB földgáz tüzelésre Propán-bután gáz tüzelésre /1/ Nem szériakivitel, külön rendelésre szállítva /2/ Lásd körvonalrajzot 45-D Névleges teljesítmény 330 kw 45-E Névleges teljesítmény 380 kw 45 Névleges teljesítmény 450 kw 55 Névleges teljesítmény 550 kw 60 Névleges teljesítmény 600 kw 80 Névleges teljesítmény 800 kw

7 6 ABG-35K; ABG-40K;ABG-45K; ABG-60K; ABG-80K ABG T Tömörségvizsgálóval felszerelve /1/ 0 Csatlakozó gáznyomás mbar 1 Csatlakozó gáznyomás mbar 2 Csatlakozó gáznyomás mbar 3 Csatlakozó gáznyomás mbar 4 Csatlakozó gáznyomás mbar 5 Csatlakozó gáznyomás mbar 1 Lángcső normál /2/ 2 Hosszabbított lángcső L max = 500 mm 3 Hárompont szabályzás gyors lángváltással L Hárompont szabályzás lassú lángváltással M Folyamatos szabályozás F PB 35K 40K 45K 60K 80K földgáz tüzelésre PB-gáz tüzelésre Névleges teljesítmény 350 kw Névleges teljesítmény 400 kw Névleges teljesítmény 450 kw Névleges teljesítmény 680 kw Névleges teljesítmény 880 kw /1/ Nem szériakivitel, külön rendelésre szállítva /2/ Lásd körvonalrajzot

8 7 2./ ÁLTALÁNOS ELŐÍRÁSOK Jelen Gépkönyv az ABG típusú gázégők velejáró tartozéka. Kérjük olvassa el figyelmesen, mert fontos útmutatásokat tartalmaz az égő felszerelésére, üzembehelyezésére, kezelésére és karbantartására vonatkozóan. A Gépkönyvet gondosan őrizze meg. - A csomagolás felbontása után győződjön meg az égő épségéről és a tartalom teljességéről. Amennyiben kétségei vannak, forduljon a szállítóhoz. A csomagolóanyagokat gyűjtse össze és a megfelelő hulladéktárolóba helyezze el. - Az ABG típusú gázégők kizárólag gáz halmazállapotú földgáz és pb-gáz eltüzelésére lettek gyártva, mely gázok megfelelnek az EN 437 szabvány második és harmadik gázcsalád gázainak. Az ABG típusú gázégő jótállási kötelezettség alá tartozik. A jótállási kötelezettség a mindenkor érvényben lévő jogszabályok, illetve törvényerejű rendeletek előírásai szerint. A jótállási feltételeket a jótállási jegy tartalmazza. A jótállási kötelezettség csak abban az esetben áll fenn, ha a felhasználó a berendezés üzembehelyezését, beszabályozását a GB-GANZ Tüzeléstechnikai Kft. Márkaszervizénél, vagy megbízottjánál külön megrendeli. Márkaszervizünk: GB-GANZ Tüzeléstechnikai Kft. Budapest, Pf Telefon: Fax: gbganz@gb-ganz.hu Felszerelést, üzembehelyezést, kezelést, karbantartást a gépkönyv vonatkozó fejezeteinek, az érvényes szabványok és törvények előírásainak megfelelően kell végezni. Ez vonatkozik a tüzelőanyag fajtájára és nyomására, az elektromos tápáram feszültségére és frekvenciájára, az égőn beállított minimális és maximális hőteljesítményre is. A hőhasznosító teljesítménye, a tűztér méretei és nyomása legyen összhangban az égő műszaki adataival. Megszűnik a jótállási kötelezettség, ha a felhasználó a fenti előírások teljesítését elmulasztja, továbbá jótállásunk nem vonatkozik az elemi csapásból, külső erőszakból, szállításból, helytelen tárolásból, piszok lerakódásból és törésből eredő károkra. Valamint, ha az égőn beleegyezésünk és tudtunk nélkül idegen személy javításokat, változtatásokat eszközöl, a berendezést szakszerűtlenül üzemeltetik és nem megfelelő külső csatlakozó, perifériális elemek miatt áll elő meghibásodás. Javításhoz kizárólag e r e d e t i, a gyártó által szállított alkatrészek használhatók fel.

9 8 3./ MŰSZAKI LEÍRÁS 3.1. Műszaki adatok ABG-3, ABG-10 Típus ABG F - - ABG F - - Szerkezeti változat Teljesítmény tartomány /kw/ Gázterhelés /Nm 3 /h/ 1,7 4,6 4,0 8,1 5,5 11,1 5,5 11,1 Tüzelőanyag G 20 Földgáz, H i = MJ/Nm 3 (9,44 10 kwh/m 3 ) Csatlakozó gáznyomás /mbar/ Típus ABG-3-PB- - ABG PB - - Szerkezeti változat Teljesítmény tartomány /kw/ Gázterhelés /Nm 3 /h/ 0,55-1,47 1,3-2,6 1,79-3,6 1,79-3,6 Tüzelőanyag G 30/G31 PB-gáz, H i = 110 MJ/Nm 3 (30,6 kwh/m 3 ) Csatlakozó gáznyomás /mbar/ Szabályozási rendszer - egyfokozatú kétpontszabályzás (ki-be kapcsolásos) - kétfokozatú hárompont szabályzás gyors, vagy lassú lángváltással - folyamatos szabályzás Automatika típus Lángőrzés rendszere Tápfeszültség Elektromos energiaigény (üzem közben) Ventilátor motor teljesítmény LME 11, LME 21, LME 22 (SIEMENS), LMG 21, LMG-22 (SIEMENS), LGB 21, LGB-22 (SIEMENS), DLG 974/976 (Honeywell), VM 41 (BRAHMA) ionizációs /külön rendelésre UV/ 230 V, 50 Hz, + PE 140 W 110 W Elektromos védettség IP 20 * Emissziós értékek CO < 100 mg/kwh NO x (NO 2 ) < 120 mg/kwh földgáz NO x (NO 2 ) < 200 mg/kwh PB-gáz Klímakivitel Környezeti hőmérséklet mérsékelt zárttéri C Relatív nedvességtartalom % Raktározási hőfok Zajszint Tömeg * Külön megrendelésre IP 40; -NK kivitel IP C 62 ± 2 db 10 kg

10 ABG-30 Típus: ABG-30-D ABG-30-E ABG-30 Teljesítmény tartomány: kw kw kw Gyújtási teljesítmény: kw Tüzelőanyag: G 20 földgáz; H i = MJ/Nm 3 (9,44 10 kwh/m 3 ) G 30/G31 PB-gáz; H i =110 MJ/Nm 3 (30,6 kwh/m 3 ) Gáz csatlakozási nyomása: földgáz mbar Szabályozási rendszer: PB-gáz mbar egyfokozatú kétpont szabályzás, kétfokozatú hárompont szabályzás gyors lángváltással kétfokozatú hárompont szabályzás lassú lángváltással folyamatos szabályzás Szabályozási arány: 1:1,5 1:2 1:2 Gyújtás módja: Lángőrzés: Automatika típus: Tápfeszültség: Elektromos energiaigény (üzem közben): Ventilátor motor teljesítménye: nagyfeszültségű elektromos szikra ionizációs, vagy rendelésre UV rendszerű LME 11, LME 21, LME 22 (SIEMENS), LMG 21, LMG-22 (SIEMENS), LGB 21, LGB-22 (SIEMENS), DLG 974/976 (Honeywell), DLG-974/976 (Honeywell) 230 V; 50 Hz + PE 300 W 250 W Védettség: IP 20 * Emissziós értékek: CO < 100 mg/kwh NO x (NO 2 ) < 120 mg/kwh (földgáz) NO x (NO 2 ) < 200 mg/kwh (PB-gáz) Zajszint: 67 ± 2 db Klíma kivitel: mérsékelt, zárttéri Környezeti hőmérséklet: C Relatív nedvesség tartalom: % Raktározási hőmérséklet: C Tömeg: 26 kg 26 kg 28 kg * Külön megrendelésre IP 40

11 ABG-35K, ABG-40K, ABG-45K Típus: ABG-35K ABG-40K ABG-45K Teljesítmény tartomány: kw kw kw Tüzelőanyag: G 20 földgáz; H i = MJ/Nm 3 (9,44 10 kwh/m 3 ) Gáz csatlakozás mérete vagy G 30/G31 PB-gáz; H i = 110 MJ/Nm 3 / (30,6 kwh/m 3 ) földgáz és nyomása: NA 1 1 / mbar mbar Szabályozási rendszer: NA 1 1 / mbar mbar mbar NA mbar mbar mbar NA 1 PB-gáz mbar kétfokozatú hárompont szabályzás gyors lángváltással kétfokozatú hárompont szabályzás lassú lángváltással folyamatos szabályzás Szabályozási arány: 1:2 Gyújtás módja: Lángőrzés rendszere: Automatika típus: Elektromos csatlakozás: Elektromos energiaigény (üzem közben): nagyfeszültségű elektromos szikra ionizációs, külön rendelésre UV LGB-21/22 (SIEMENS), LMG-21/22 (SIEMENS), LME 22 (SIEMENS), DLG 974/976 (Honeywell) 230 V; 50 Hz + PE LFL 1 (SIEMENS) 300 W 300 W 500 W Ventilátor motor teljesítménye: 240 W 240 W 370 W Védettség: IP 20 Emissziós értékek: Zajszint: Klíma kivitel: CO < 100 mg/kwh NO x (NO 2 ) < 150 mg/kwh (földgáz) NO x (NO 2 ) < 200 mg/kwh (PB-gáz) 70 ± 2 db mérsékelt zárttéri Környezeti hőmérséklet: C Relatív páratartalom: % Raktározási hőmérséklet: C Gázégő tömege*: kg kg kg * Gázszerelvények méretétől függően változik.

12 ABG-45 Típus: ABG-45-D ABG-45-E ABG-45 Teljesítmény tartomány: kw kw kw Gyújtási teljesítmény: max. 140 kw max. 140 kw max. 140 kw Tüzelőanyag: G 20 földgáz; H i = MJ/Nm 3 (9,44 10 kwh/m 3 ) Gáz csatlakozás mérete vagy G 30/G31 PB-gáz; H i = 110 MJ/Nm 3 / (30,6 kwh/m 3 ) földgáz és nyomása: NA 1 1 / mbar Szabályozási rendszer: NA 1 1 / mbar mbar NA mbar mbar mbar NA 1 PB-gáz mbar egyfokozatú kétpont szabályzás kétfokozatú hárompont szabályzás gyors lángváltással kétfokozatú hárompont szabályzás lassú lángváltással folyamatos szabályzás Szabályozási arány: 1:2 Gyújtás módja: Lángőrzés rendszere: Automatika típus: Elektromos csatlakozás: Elektromos energiaigény (üzem közben): nagyfeszültségű elektromos szikra ionizációs, külön rendelésre UV LMG-22, vagy LME-22 (SIEMENS), vagy DLG 974/976 (Honeywell) 230 V; 50 Hz + PE LFL (SIEMENS) 300 W 300 W 500 W Ventilátor motor teljesítménye: 250 W 250 W 370 W Védettség: IP 20* Emissziós értékek: Zajszint: Klíma kivitel: CO < 100 mg/kwh NO x (NO 2 ) < 150 mg/kwh (földgáz) NO x (NO 2 ) < 200 mg/kwh (PB-gáz) 70 ± 2 db mérsékelt zárttéri Környezeti hőmérséklet: C Relatív páratartalom: % Raktározási hőmérséklet: C Gázégő tömege**: 35 kg kg kg * Külön rendelésre IP 40 ** Gázszerelvények méretétől függően változik.

13 ABG-55, ABG-60, ABG-80 Típus: ABG-55 ABG-60 ABG-80 Teljesítmény tartomány kw kw kw Gyújtási teljesítmény: max. 140 kw Tüzelőanyag: G20 földgáz; H i = MJ/Nm 3 (9,44 10 kwh/m 3 ) Gáz csatlakozás mérete vagy G 30/G31 PB-gáz; H i = 110 MJ/Nm 3 / (30,6 kwh/m 3 ) földgáz és nyomása: NA mbar Szabályozási rendszer: NA 1 1 / mbar mbar mbar NA mbar mbar - PB-gáz NA 1 1 / mbar NA mbar mbar mbar kétfokozatú hárompont szabályzás gyors lángváltással kétfokozatú hárompont szabályzás lassú lángváltással folyamatos szabályzás Szabályozási arány: 1:2 Gyújtás módja: Lángőrzés rendszere: Automatika típus: nagyfeszültségű elektromos szikra ionizációs, külön rendelésre UV LFL (SIEMENS) Elektromos csatlakozás: 230 V; 50 Hz+ N + PE 3x400/230 V;50 Hz + N + PE Elektromos energiaigény (üzem közben): 550 W 1,2 kw 1,7 kw Ventilátor motor teljesítménye: 450 W 1,1 kw 1,5 kw Védettség: IP 20 IP 40 IP40 Emissziós értékek: Zajszint: Klíma kivitel: CO < 100 mg/kwh NO x (NO 2 ) < 150 mg/kwh (földgáz) NO x (NO 2 ) < 200 mg/kwh (PB-gáz) 72 ± 2 db mérsékelt zárttéri Környezeti hőmérséklet: C Relatív páratartalom: % Raktározási hőmérséklet: C Gázégő tömege*: kg kg kg * Gázszerelvények méretétől függően változik.

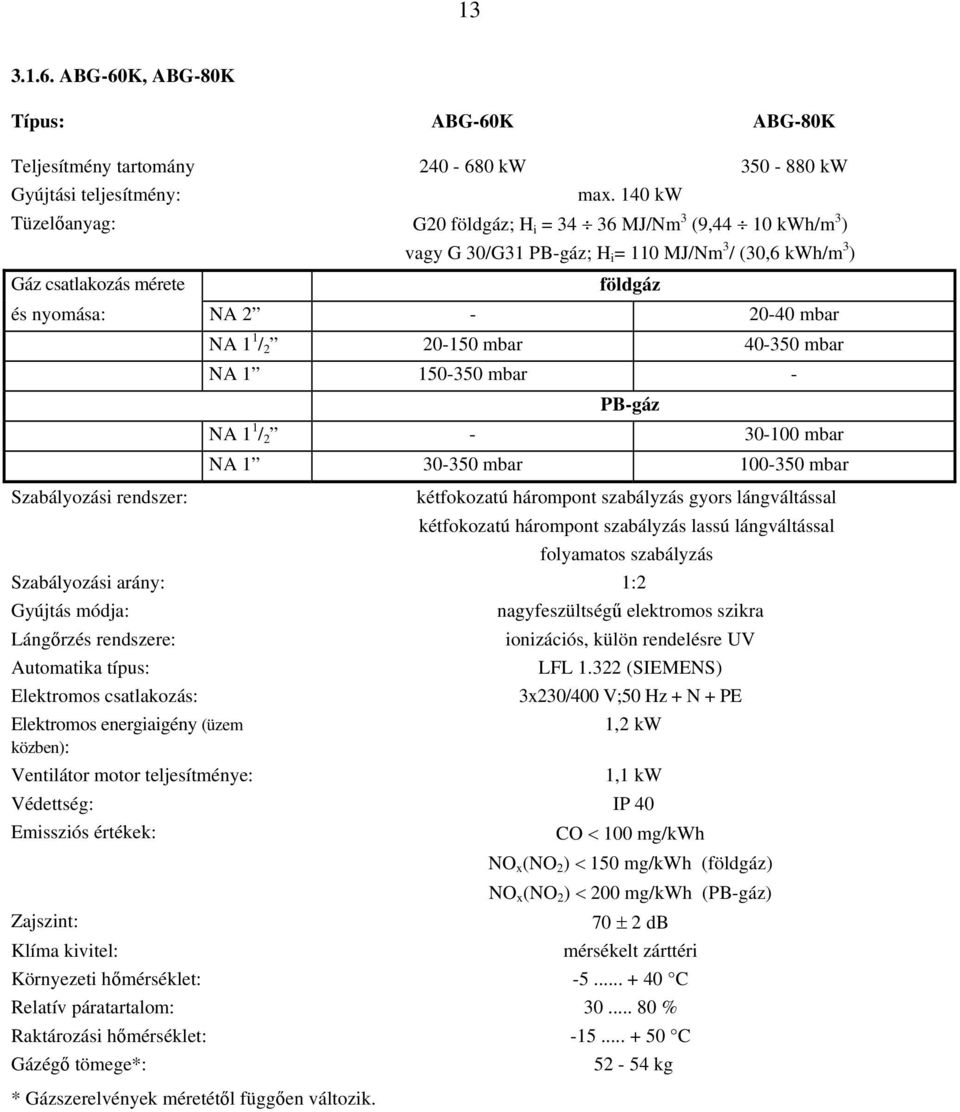

14 ABG-60K, ABG-80K Típus: ABG-60K ABG-80K Teljesítmény tartomány kw kw Gyújtási teljesítmény: max. 140 kw Tüzelőanyag: G20 földgáz; H i = MJ/Nm 3 (9,44 10 kwh/m 3 ) Gáz csatlakozás mérete vagy G 30/G31 PB-gáz; H i = 110 MJ/Nm 3 / (30,6 kwh/m 3 ) földgáz és nyomása: NA mbar Szabályozási rendszer: NA 1 1 / mbar mbar NA mbar - PB-gáz NA 1 1 / mbar NA mbar mbar kétfokozatú hárompont szabályzás gyors lángváltással kétfokozatú hárompont szabályzás lassú lángváltással folyamatos szabályzás Szabályozási arány: 1:2 Gyújtás módja: Lángőrzés rendszere: Automatika típus: Elektromos csatlakozás: Elektromos energiaigény (üzem közben): Ventilátor motor teljesítménye: nagyfeszültségű elektromos szikra ionizációs, külön rendelésre UV LFL (SIEMENS) 3x230/400 V;50 Hz + N + PE 1,2 kw 1,1 kw Védettség: IP 40 Emissziós értékek: Zajszint: Klíma kivitel: CO < 100 mg/kwh NO x (NO 2 ) < 150 mg/kwh (földgáz) NO x (NO 2 ) < 200 mg/kwh (PB-gáz) 70 ± 2 db mérsékelt zárttéri Környezeti hőmérséklet: C Relatív páratartalom: % Raktározási hőmérséklet: C Gázégő tömege*: * Gázszerelvények méretétől függően változik kg

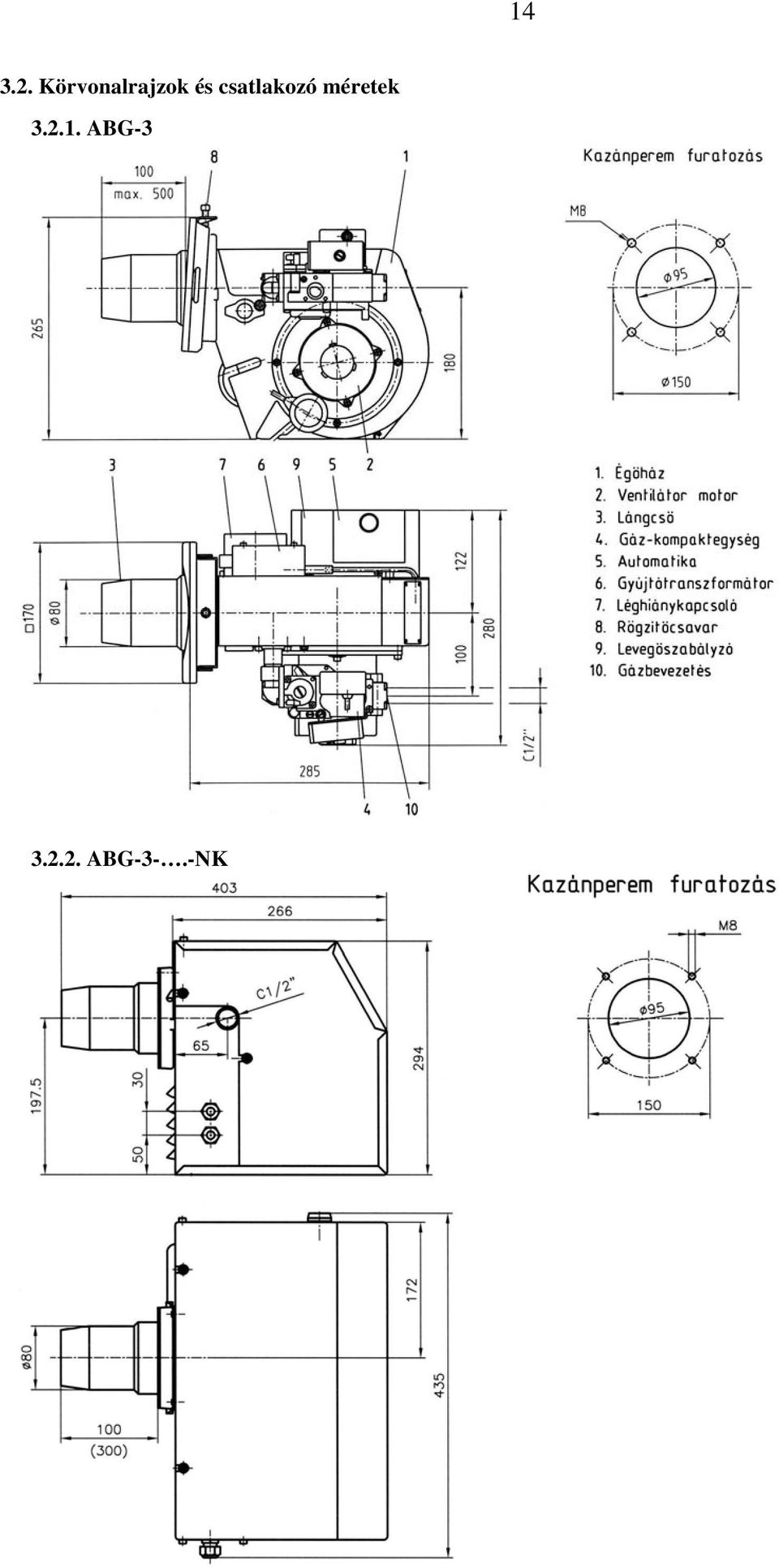

15 Körvonalrajzok és csatlakozó méretek ABG ABG-3-.-NK

16 ABG ABG-30 Változó méretetek [mm] Típus D1 D2 L ABG ABG max. 500 ABG ABG max. 500 ABG ABG max. 500 Változó méretek [mm] ABG -30-D -30-E -30 D D G C 3/4" C 3/4" C 1 K

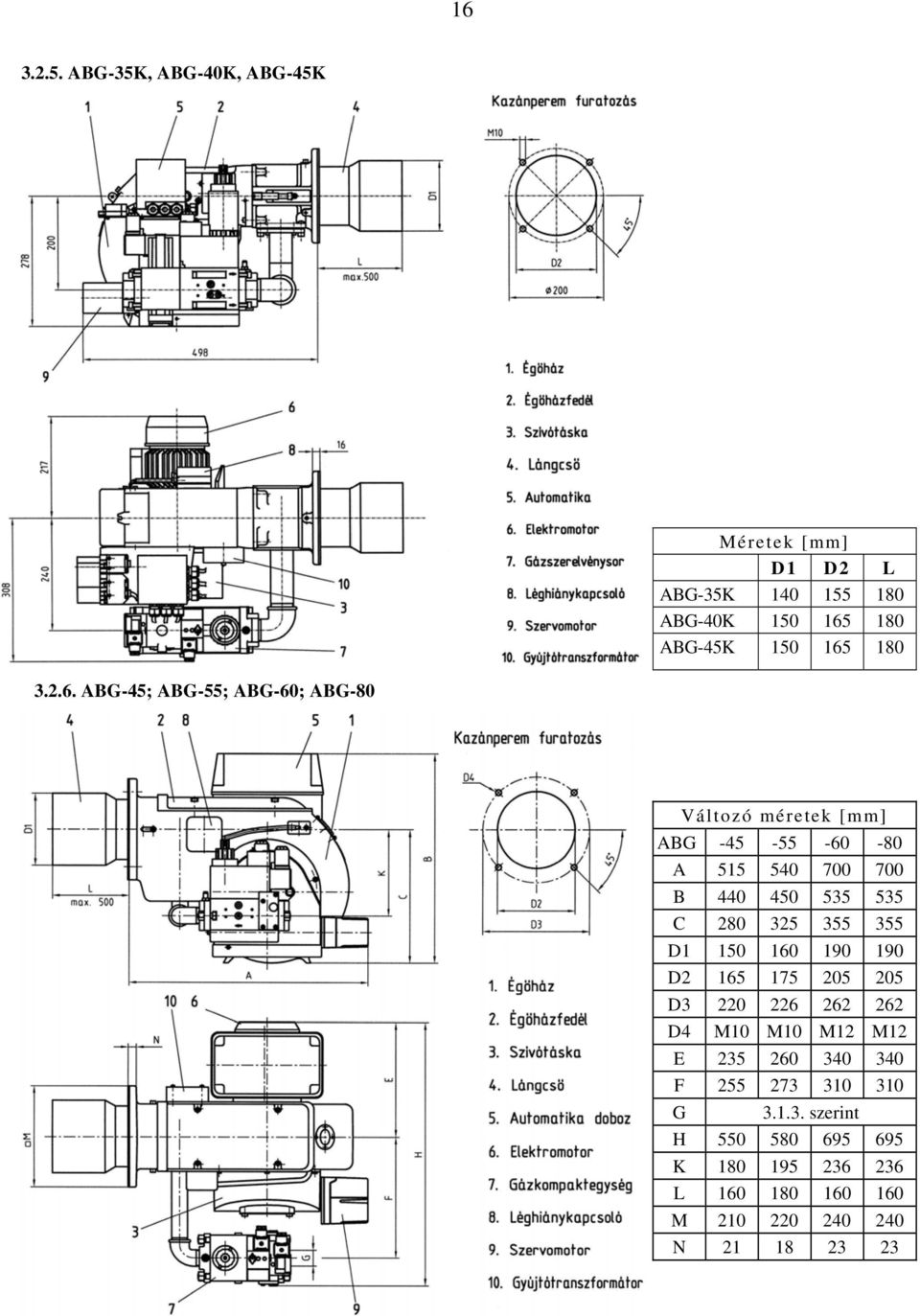

17 ABG-35K, ABG-40K, ABG-45K Méretek [mm] D1 D2 L ABG-35K ABG-40K ABG-45K ABG-45; ABG-55; ABG-60; ABG-80 Változó méretek [mm] ABG A B C D D D D4 M10 M10 M12 M12 E F G szerint H K L M N

18 ABG-60K, ABG-80K 3.3. Tűztérnyomás, teljesítmény jelleggörbék

19 18

20 Szerkezeti felépítés Az ABG típusú gázégők teljesen automatikus működésű, földgáz, vagy PB-gáz eltüzelésére alkalmas kényszerlevegő ellátású kétpont, hárompont, vagy folyamatos szabályozású, felső kifúvásos ventilátorházra szerelt blokk építési rendszerű tüzelőberendezések /Lásd. még típusismertető, műszaki adatok/ A kazánra való felszerelés az égőházon kiképzett peremen keresztül csavarokkal lehetséges /lásd. körvonalrajzot/. Az égő felszerelése után, a gázrendszer megbontása nélkül minden szerkezeti elem ki- és visszaszerelhető, mely a karbantartást, szerelést leegyszerűsíti. A blokk építési rendszer előnye, hogy az egyes szerkezeti elemek a ventilátorházra vannak szerelve, azzal egy egységet alkotnak. Az égőházra szerelt egyes szerkezeti elemek: Az égési levegőt szállító ventilátor motorja, a rászerelt járókerékkel Szívótáska levegőszabályzó csappantyúval szerelve Szervomotor a hárompont szabályzású és folyamatos szabályzású égőkön, mely a szívótáskára szerelve direkt működteti a levegőszabályzó csappantyút. Keverőfej a gázbevezetővel és fúvóka rendszerrel, lángcsővel, melyben a gáz- és levegő tökéletes keveredése megy végbe. A kiszerelhető gáz bevezető- és fúvókarendszer egyben tartalmazza a gyújtóelektródát, lángőrelektrodát és torlasztótárcsát. A fúvókarendszer helyzete a lángcsőben állítható, így az égő teljesítménye a hőhasznosítóhoz, annak tűztérnyomásához könnyen beállítható. Elektromos vezérlődoboz, mely tartalmazza a tüzelésvezérlő automatikát, kezelő szerveket, valamint a külső bekötésre szolgáló sorkapcsokat. Az egyfokozatú égő automatikája az égőházra van csavarozva. Léghiánykapcsoló, mely az égési levegő nyomását ellenőrzi. Gyújtótranszformátor, mely a gáz-levegő elegy begyújtására szolgál. A gázbevezető csőhöz oldalt csatlakozik a gázszerelvénysor, melynek elemei: - szűrő, gázhiánykapcsoló, biztonsági mágnesszelep, nyomásszabályzó és főgázszelep kompaktegységbe szerelve. Külön igényre a szerelvénysort szelep tömörségellenőrzővel szállítjuk. A különböző szerelvénysor típusok, azok alkotó elemei, a mellékletekben látható Működési leírás Egyfokozatú kétpont szabályzású égők: ABG-3, ABG-10, ABG-30, ABG-45 típusok Az elektromos leválasztó főkapcsoló bekapcsolása után a szabályzó- és reteszelemek zárt helyzetében feszültséget kap az égő automatikája, mely indítja a ventilátort, az égő 30 sec.-ig előszellőztet. Az előszellőztetési idő lejárta után az automatika feszültséget ad a gyújtótranszformátorra, mely a gázfúvóka elé beszerelt elektroda és a torlasztótárcsa közt nagyfeszültségű szikrát állít elő. A gyújtótranszformátorral egyidőben feszültséget kap /Siemens automatikánál előgyújtás után 2, vagy 4 másodperc múlva/ a mágnesszelep, s a fúvókán kiáramló gáz levegővel előkeveredve a szikrától meggyullad. Az ionizációs lángőrön keresztül az automatika érzékeli a lángot, s a gyújtótranszformátort kikapcsolja. Üzem közben az automatika folyamatosan ellenőrzi a lángot, gáznyomást és levegőnyomást. Továbbiakban a hőigény szerint az égő ki-be kapcsolással automatikusan üzemel. Minden kikapcsolás utáni újraindulás a teljes automatika program ismétléssel megy végbe Kétfokozatú hárompont szabályzású gyors lángváltású égők: ABG-3, ABG-10, ABG-30, ABG-45, ABG-55, ABG-60, ABG-80 típusok A külön reteszkörrel szerelt égőknél első indításhoz a reteszfeloldót be kell nyomni. (60/80 típusok) A tömörségvizsgálót is tartalmazó gázszerelvénysorral szerelt égőkön a szellőztetési fázis megkezdése előtt az automatika ellenőrzi a gázszelepek tömör zárását.

21 20 A ventilátor motor elindul, a levegőcsappantyút a szervomotor nagyláng állásba nyitja, az égő automatikától függően 30 másodpercig (LGB, LMG), vagy 36 másodpercig (LFL 1) előszellőztet. Az előszellőztetési idő lejárta után a levegőcsappantyú kisláng állásba zár, az automatika feszültséget ad a gyújtótranszformátorra, a gyújtóelektroda és gyújtófúvóka közt létrejön a nagyfeszültségű gyújtószikra, az égő 2 vagy 4 másodpercig előgyújtást ad (automatika típustól függ, lásd mellékletek). Az előgyújtás letelte után kinyit a biztonsági gázszelep és a főgázszelep első fokozata, a szikrától a gáz levegő keverék begyullad, a láng kialakul. A főmágnesszelep lassú nyitású, így biztosítja az alacsony, max. 120 kw teljesítményen történő gyújtást. A főgázszelep kétfokozatú, melyből gyújtáskor, kislángon az első fokozat működik. A lángot ionizációs lángőr /külön rendelésre UV/ érzékeli. A gyújtási biztonsági időn belül (3 sec., ill. 2 sec./ a láng kialakulásakor a gyújtótranszformátor kikapcsol. Az égő kislángon üzemel. Tíz másodperces kisláng üzem után ha további hőigény van, az égő nagyláng állásba szabályoz: a szervomotor nyitja a levegőcsappantyút, ill. segédérintkezőjén keresztül a főmágnesszelep második fokozatát. Üzem közben az automatika folyamatosan ellenőrzi a lángot, a gáznyomást és levegőnyomást. Az égő további működését a hőhasznosítóra szerelt szabályzók /jeladók/ automatikusan biztosítják. A hőelvétel függvényében az égő nagylángról kislángra, vagy vissza, ill. ki-be kapcsol. Amennyiben a hőelvétel az égő kisláng teljesítménye alá csökken, az égő kikapcsol, majd a hőigény növekedésére újra indul. Minden újraindulás teljes előszellőztetési programismétléssel megy végbe. Tömörségellenőrzővel szerelt égőkön ez vonatkozik a tömörségvizsgálatra is Kétfokozatú lassú lángváltású hárompont szabályzású és folyamatos szabályzású égők: ABG-3, ABG-10, ABG-30, ABG-45, ABG-55, ABG-60, ABG-80 típusok pneumatikus arányszabályzóval A külön reteszkörrel szerelt égőknél első indításhoz a reteszfeloldót be kell nyomni. (60/80 típusok). A tömörségvizsgálót tartalmazó gázszerelvénysorral szerelt égőkön a szellőztetési fázis megkezdése előtt az automatika ellenőrzi a gázszelepek tömör zárását. A ventilátor motor elindul, a levegőcsappantyút a szervomotor nagyláng állásba nyitja, az égő 30, vagy 36 másodpercig előszellőztet (automatika típustól függ, lásd mellékletek). Az előszellőztetési idő lejárta után a levegőcsappantyú kisláng állásba zár, a gyújtótranszformátor kiadja a feszültséget a gyújtóelektrodára, ahol létrejön a nagyfeszültségű gyújtószikra, az égő 2, vagy 4 másodpercig előgyújtást ad. Az előgyújtás letelte után kinyit a biztonsági és főgázszelep, a szikrától a láng kialakul. A főmágnesszelep lassú nyitású, így biztosítja az alacsony, max. 120 kw teljesítményen történő gyújtást. Az égő kislángon üzemel. A lángot ionizációs lángőr /külön rendelésre UV/ érzékeli. A gyújtási biztonsági időn belül /2 sec./ a láng kialakulásakor a gyújtótranszformátor kikapcsol. Tíz másodperces kisláng üzem után, ha további hőigény van, az égő nagyláng állásba szabályoz, szervomotor kinyit. Folyamatos szabályzás esetén a hőigénynek megfelelően nyit a szervomotor. A főgázszelep pneumatikus gáz-levegő arányszabályzóval van szerelve, mely érzékeli a levegő nyitás miatti nyomásnövekedést. A szervomotor nyitásával arányosan és automatikusan az arányszabályzó az égési levegő mennyiséghez szabályozza a gázmennyiséget is. Lassú lángváltású égőn cca. 15 másodperc alatt a levegőcsappantyú nagyláng állásba nyit, az arányszabályzó szelep is a nagyláng teljesítményre növeli a gáznyomást. Folyamatos szabályozású égőn a pillanatnyi hőigény szerint, a távadó folyamatos jele alapján vezérli az elektronika a levegőcsappantyút, a gáz-levegő arányszabályzó a pillanatnyi teljesítménynek megfelelő gáznyomást állítja be. Az égő további működését a hőhasznosítóra szerelt szabályzók /jeladók/ automatikusan biztosítják. A hőelvétel függvényében hárompont szabályozásnál az égő nagylángról kislángra, vagy vissza, illetve ki-be kapcsol. Folyamatos szabályozásnál minimum és maximum között az égő teljesítménye fokozatmentesen igazodik a hőelvételhez. Amennyiben a hőelvétel az égő minimum teljesítménye alá csökken, az égő kikapcsol, majd újabb hőigényre automatikusan indul.

22 21 Üzem közben az automatika folyamatosan ellenőrzi a lángot, a gáznyomást, és levegőnyomást. Minden újraindulás teljes előszellőztetési programismétléssel megy végbe. Tömörségellenőrzővel szerelt égőkön ez vonatkozik a tömörségvizsgálatra is Folyamatos szabályzású égők: ABG-60, ABG-80 mechanikus arányszabályzás egyedi megrendelésre! Ez a kialakítás annyiban tér el az előzőtől, hogy itt a levegőcsappantyút és gáz pillangószelepet egy szervomotor működteti karos mechanizmuson keresztül. A szabályzó mechanizmus lehetővé teszi a gáz-levegő arány beállítását a teljes szabályzási tartományon belül. Az égő az előszellőztetési és gyújtási fázis után a pillanatnyi hőigény szerinti teljesítményen üzemel, a hőhasznosítóra szerelt távadóról vezérelve. 4./ TELEPÍTÉSI ELŐÍRÁSOK Felszerelés Az égő kazánra való felszerelését, gázvezetékre, elektromos hálózatra való rákötését kizárólag erre szakképesítéssel rendelkező személy végezheti. A tűztérnyomás és szükséges égőteljesítmény függvényében a 3.3 pont szerinti diagramok alapján a megfelelő égő kiválasztható. Figyelem! Az égőteljesítmény mindig legalább 10 %-kal az igényelt hasznos teljesítmény felett legyen a fellépő tüzeléstechnikai veszteségek miatt. Ezen felül szükséges ellenőrizni a tűztér méreteit is az alábbiak szerint. Az égők az EN 676 szabvány szerint készült próbakazánon lettek tesztelve, mely alapján az elméleti tűztérhossz: L = C P 10 [m] L tűztérhossz C állandó 0,23 [m] P égőteljesítmény D tűztérátmérő [m] Megjegyzés: [kw] az ABG típusú égőnél C = 0,25 Például: égőteljesítmény 80 kw Tűztérhossz.: 0,7 m Tűztérátmérő: 400 mm A próbakazánhoz hasonló, vagy az EN 303 szabvány szerint megfelelő tűzterek esetén a szükséges teljesítményű égők felszerelése nem okoz gondot. Ezektől lényegesen eltérő tűztereknél azonban vegyék fel a kapcsolatot a GB-Ganz műszaki irodájával. A hőhasznosító teljesítményéhez és tűztérnyomásához kiválasztott égő a vele szállított homloktömítéssel, illetve felfogó csavarokkal a 3.2. szakasz szerint felszerelhető.
