1 - Használati útmutató

2 Örömünkre szolgál, hogy a SCHICK cég minőségi terméke mellett döntött, és az új készülékéhez sok sikert és örömteli munkát kívánunk. Jelen használati útmutatót úgy állítottuk össze, hogy az új készülékkel megismerkedhessen, ugyanakkor megfelelő tudnivalókkal szolgáljon a berendezés kezelése és karbantartása tekintetében. Tartalom Oldal 1. Szállítási terjedelem járulékos tartozékok alkatrészek Alkalmazás és használat Általános tudnivalók Kép G2 Concept Felállítás / üzembe helyezés Gépkezelés A fűrészlap cseréje Lézerkalibrálás a modellfűrészen Tisztítás és karbantartás Üzemzavar Műszaki adatok Megfelelőségi nyilatkozat

3 Szállítási terjedelem járulékos tartozékok alkatrészek / Alkalmazás és használat 1. Szállítási terjedelem járulékos tartozékok alkatrészek G2 Concept Art.Nr.: 1500/5 Modellfűrész kompletten vonallézerrel (cikksz. 1500/5) Gyémánt-fűrészlap (cikksz. 1967/2) Hálózati csatlakozókábel (cikksz. 2160) Fűrészlap-cseréhez szükséges szerszámok (2 darab) Alaplemez (30 darab) (cikksz. 1550) Tartozékok - alkatrészek Csatlakozás normál porszívóhoz. Az adapter jelet bocsát ki, ami indítja a porszívót. Adapter elszívás (cikksz. 1580) 2. Alkalmazás és használat Eddig szekcionált minták elkészítésekor a fogközti hézag minimális helykínálata illetve a csonkok eltérő irányítottsága esetén kézzel lehetett kifűrészelt csonkokat előállítani. Ezen fűrészmunkálatokat az új G2 Concept segítségével immár géppel elvégezhetőek, mivel ez a fűrész alulról fűrészelve működik. A G2 Concept valamennyi minta esetén teszi lehetővé az optimális metszetvezetést a preparációs határ megsértése nélkül. Lágyindítás, gyorsstop funkció és 2-kéz-szenzortechnika a legnagyobb biztonságot szolgálja. 2

4 Általános tudnivalók Környezeti feltételek: - alkalmazás belső térben C Lézerkategória: III R 3. Általános tudnivalók 3.1 Ellenőrizzék le, hogy a hálózati jellemzők egyeznek-e a gyártmánytáblán szereplő adatokkal. 3.2 A G2 Concept modellfűrész a következő körülmények közötti üzemeltetésre nem alkalmas: Robbanásveszélyes környezetben Orvosi alkalmazásokra Nedves anyagok megmunkálására 3.3 Használatakor az érvényben lévő munkavédelmi előírásokat kell figyelembe venni Mindig használjon védőszemüveget Megfelelő kivilágításról gondoskodjon Használják az elszívót Vigyázat: Kizárólag originál SCHICK-fűrészlappal üzemeltessék Javításokat vagy egyéb beavatkozásokat kizárólag a SCHICK cég meghatalmazott szakembereivel szabad elvégeztetni. A SCHICK cégnek áll módjában jótállást garantálni, amennyiben a G2 Concept modellfűrészt nem a használati utasításnak megfelelően üzemeltetik. 3

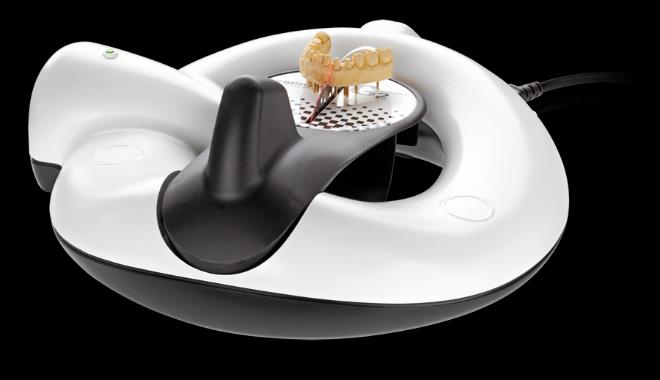

5 Kép G2 Concept / Felállítás / üzembe helyezés 4. Kép G2 Concept - kezelőszervek 1 Kezelőfelület érintkezés-szenzorok 2 Fűrészasztal 3 Hálózat-kontrollámpa 4 Hálózati kapcsoló 5 Csatlakozó aljzat a hálózati kábel fogadására 6 Biztosíték 800 ma T/230V (2A T/100V/115V) 7 Elszívócsonk az extern elszíváshoz 8 Biztosíték motor 8 A t 9 Csatlakozó alj külső elszíváshoz 10 Vonal-lézer 11 Fűrészlap 5. Felállítás / üzembe helyezés A munkaasztal és a fűrészlap szállítási biztosítékát (15) óvatos levétele, annak vizsgálata, hogy a hálózati jellemzők egyeznek-e a gyártmánytáblán (12) szereplő adatokkal. A hálózati kábel (13) csatlakozása a készülékhez (5), és ezt követően a hálózati dugvilla (14) csatlakozása az elszívás dugaszoló aljzatába. A külső elszívás tömlőjének felhelyezése az elszívócsonkhoz (7). 4

6 Gépkezelés 6. Gépkezelés A berendezés hátulján lévő főkapcsoló működtetésével bekapcsolják a készüléket. A fűrészmintát a stiftekkel lefelé rányomjuk az alaplemezre. (A stiftek hossza függvényében 1 vagy 2 alaplemezt lehet egymásra tenni.) Az alaplemezen lévő mintát a fűrészasztalra helyezzük és mindkét kézzel pozícionáljuk. Arra kell ügyelni, hogy mindkét csukló a kezelőfelületre rásimul, a hüvelykujj a fűrészasztal alá fog, és magát a mintát mutató- és középső ujjal a munkaasztalon rögzítjük, és precízen a vonallézernyalábhoz igazítjuk. A fűrészbe integrált szenzortechnika révén a fűrész is meg a külső elszívás is működésbe lép. Enyhe nyomás gyakorlásával lejjebb nyomjuk a mintát. A fűrészlap immár alulról belenyúl az alaplemezen keresztül a fogsorba, és tiszta metszetet eredményez a stiftekkel párhuzamosan. Biztonsági utalás A fűrészt ne működtessük, ha kéz, vagy ujj még a lézernyaláb környékén van! Sérülési veszély! A fűrész használata kizárólag alkalmas védőszemüveggel történjen! A fűrész működtetése csak megfelelő elszívó alkalmazása mellett ajánlott. 5

7 A fűrészlap cseréje / Lézerkalibrálás a modellfűrészen 7. A fűrészlap cseréje Kihúzzuk a hálózati csatlakozót. Levesszük az elszívótömlőt. Megfordítjuk a készüléket és célszerűen az ölünkbe helyezzük. Kioldjuk az imbuszcsavart (A) és lehúzzuk a befogókorongot. A szállítási terjedelemhez tartozó tűzőstift segítségével az arra kialakított furatban (B) a tengelyre nyomunk. A fűrészlapvédőt megtámasztjuk. Kicseréljük a fűrészlapot (kizárólag eredeti SCHICK gyémántkorongok használata ajánlatos!) Visszahelyezzük a befogókorongot és meghúzzuk az imbuszcsavart a megfelelő tűzőstifttel történő ellennyomás gyakorlása mellett. 8. Lézerkalibrálás a modellfűrészen G2 - Concept ( as sorozatszámtól) 1. Bekapcsoljuk a készüléket. Vigyázat: kerüljük a lézernyalábbal történő közvetlen szemkontaktust! 2. Imbuszkulcsot 3mm (1. kép) horizontálison behelyezzük és kioldjuk a rögzítőcsavart. 6

8 Lézerkalibrálás a modellfűrészen / Tisztítás és karbantartás 3. Gömbfejű imbuszkulcsot 2,5mm ferdén (2. kép) az alsó menetes stiftre helyezzük. 4. A menetes stift befelé csavarásával (2. kép) jobbra, és kifelé csavarásával ennek megfelelően balra irányíthatjuk a lézernyalábot. 5. A lézernyaláb megfelelő pozícionálását követően a rögzítőcsavart (1. kép) a 3mm imbuszkulccsal ismét meghúzzuk. 1. kép: rögzítőcsavar 3mm 2. kép: állítócsavar 2,5mm A lézernyalábbal való közvetlen szemkontaktust mellőzzék! pl.: A lézernyaláb jobbra mozgatása pl.: Az állítócsavar jobbra forgása 9. Tisztítás és karbantartás Időközönként érdemes a készüléket puha kendővel letörölni. Messzebb menő karbantartás nem szükséges! Sűrített levegőt vagy tisztítószert ne használják! 7

9 Üzemzavar / Műszaki adatok 10. Üzemzavar Hálózati kapcsoló világítása és hálózati LED nem világít: hálózati biztosítékot (800 ma/t No: V ; 2A/T No: V/115V) ellenőrizni és szükség esetén kicserélni! Motor nem indul be: Lásd a hálózati biztosítéknál leírtakat. Amennyiben rendben van, akkor a motor biztosítékát (8A/T No. 1932) ellenőrizni és szükség esetén kicserélni. Minden egyéb üzemzavar esetén küldjék be a készüléket közvetlenül a SCHICK- Dentalhoz, illetve megbízott forgalmazóhoz. 11. Műszaki adatok Méretek: Sz x M x M 375 x 160 x 390 mm Súly: Névleges feszültség: Névleges frekvencia Teljesítményfelvétel: 4,5 kg 230 / 115 / 110 V 50/60 Hz 130 W Fordulatszám: min -1 Gyémánt-fűrészlap szegmentált: Vágási szélesség: Vágási mélység: Lézerkategória: Ø 85 x 20 mm 0,3 mm 26,5 mm 3A Védelmi kategória: 2 A műszaki tartalom megváltoztatás jogát fenntartjuk A készülék biztonsága és a szikravédelem tekintetében megfelel a VDE (Németországi elektrotechnika, elektronika és információs technika szakmai szövetsége) vonatkozó szabályainak. Jelen használati útmutatót célszerűen mindig a készülék elérhető közelében tárolják! Megragadjuk az alkalmat, és felhívjuk szíves figyelmét arra, hogy ilyen műszakilag igényes készülék szervizelését kizárólag erre célzottan betanított szakmailag felkészült személyzet vállalhatja. A SCHICK cég kizárólag originál alkatrészek felhasználása mellett kifogástalan javítást garantál. Valamennyi a Cégünknél elvégzett javításra újabb 6 hónapos garanciás időszakot biztosítunk Önöknek. 8

10 Megfelelőségi nyilatkozat 12. Megfelelőségi nyilatkozat Schick GmbH Lehenkreuzweg 12 D Schemmerhofen ezennel kinyilatkoztatjuk, hogy az alábbi termék, berendezés G2, amelynek tartalma: Modellfűrész kompletten vonallézerrel (cikksz. 1500/5) az alábbi vonatkozó jogszabályoknak felel meg: 2001/95/EG (általános termékbiztonságról) 2006/42/EG (géptani irányelv) 2006/95/EG (kisfeszültségi irányelv) 2004/108/EG (EMV-irányelv) A EG területén jegyzésre jogosult illetékes neve/címe: Wolfgang Schick Lehenkreuzweg 12 D Schemmerhofen Schemmerhofen, május Wolfgang Schick Ügyvezető Gyártó: 9
