1 GeoDH Training November 5 Budapest, MFGI

2 A GEOTERMIKUS ALAPÚ TÁVFŰTŐ RENDSZEREK ELŐSEGÍTÉSE EURÓPÁBAN GeoDH A Szekció Geotermia 5. Nrész: Geotermikus energiatermelés a gyakorlatban Ádám László (Mannvit Kft.) Christian Boisavy (AFPG)

3 Geotermikus energiatermelés a gyakorlatban

4 Geotermikus kútpáron alapuló rendszer, melynek a működtetési paramétereit előzőleg teszteléssel igazolták A távfűtőmű geotermikus része Geotermikus kör A távfűtőmű hagyományos része Fűtőkör

5 A tesztelés és beszabályozás időszaka Az első fűtési szezont megelőzően néhány hónap időtartam alatt tesztelni szükséges a geotermikus kört, annak érdekében, hogy beszabályozzák a tömegáramot, a kutak nyomását, illetve a termelt fluidum kémia összetevői által keltett hatásokat megfigyelhessék stb. Az első évi működtetés Számos fontos mérendő paraméter van: kútfej hőmérséklet és nyomás, a geotermikus kör nyomás adatai, hőcserélő előtti és utáni nyomás és hőmérséklet. Minden eltérést az elvárt értékektől ellenőrizni kell az esetlegesen fellépő üzemzavar elkerülése érdekében. Az üzemeltetés kezdetén nyert tapasztalatok kritikusak a sikeres hosszútávú üzemeltetéshez Geotermikus projektek tőkeberuházási költsége magas és folyamatos kitermelés biztosíthatja egyedül az amúgy jelentős pénzügyi előnyt a projekt élettartama alatt. Ebből adódóan szerződtetni szükséges egy szakcéget, amely ellátja a geotermikus kör működtetésének felügyeletét. A kiválasztandó szakcégnek megfelelő tapasztalatokkal kell rendelkeznie ahhoz, hogy a geotermikus fűtőmű a lehetőségekhez mérten maximális kihasználtsággal működhessen.

6 A működtetés időszakában elvégzendő feladatok és tevékenységek (P1 P3) Működtetési költségek és fenntartás ezer Euró mft (1 EUR = 310 HUF) Geotermikus kör P1 Elektromos áram ,4 Inhibitorok korrózióellen 70 21,7 Víz 5 1,55 P2 Rendszeres fenntartás 30 9,3 Lyuk geofizikai mérések 20 6,2 P3 Költséges fenntartási műveletek 88 27,3 Berendezés cseréje 40 12,4 Munkaerő, felügyelet 15 4,7 Tárolás, készlet fenntartás 15 4,7 P'3 Kútmunkálatok Távfűtő hálózat felszíni egységei Általános költségbecslés mély geotermikus kútpárra Biztosítás P1 Elektromos áram 20 6,2 Földgáz P2 Munkaerő, felügyelet ,2 P3 Berendezés cseréje ,2 P'3 Készlet fenntartás 50 15,5 Biztosítás ,5 Teljes összeg ,76

7 A működtetés időszakában elvégzendő feladatok és tevékenységek: Külső energiaforrások (P1) P1: Rásegítő energia fogyasztás (elektromos áram, földgáz, szén, stb.). Az az energia amely csúcsidőszakokban kerül felhasználásra és amit a kisegítő egységek fogyasztanak a kútpár működtetésekor. Ezt az energia mennyiséget csökkenteni szükségeltetik annak érdekében, hogy a geotermikus potenciál 100% ban kihasználásra kerüljön. Érdemes több szolgáltatóval hosszútávú szerződést kötve optimalizálni az adott időszakban átveendő energia mennyiséget. Ha mód van rá érdemes más megújuló energia, pl. biomassza felhasználásával kiváltani a fosszilis energiát. Energiahatékonyság növelésével is csökkenthető a csúcs időszakban felhasználandó fosszilis energia mennyisége.

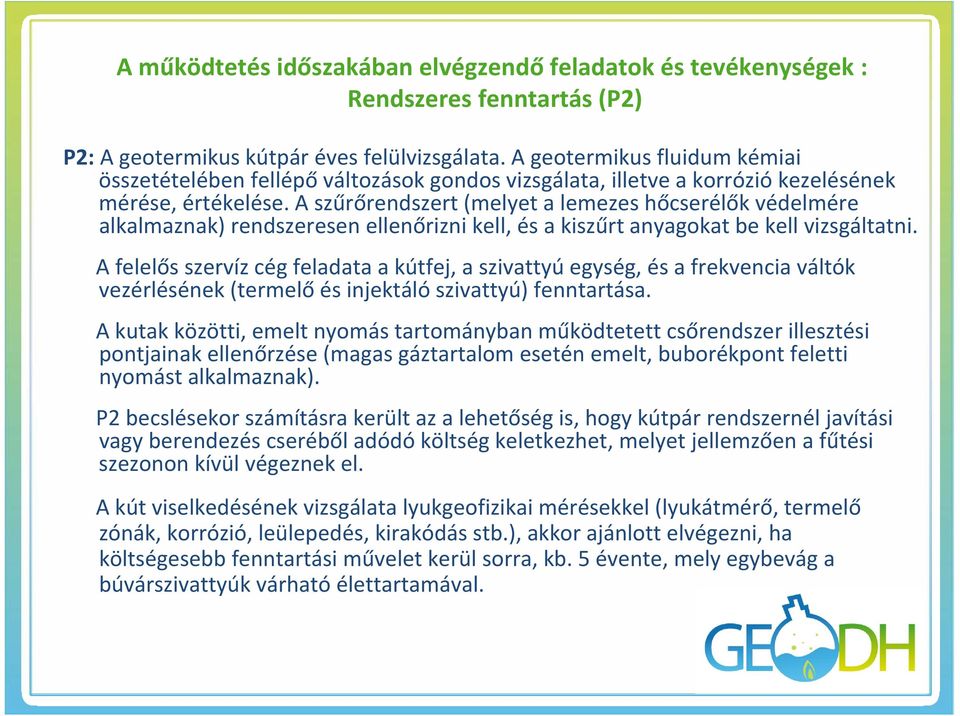

8 A működtetés időszakában elvégzendő feladatok és tevékenységek : Rendszeres fenntartás (P2) P2: A geotermikus kútpár éves felülvizsgálata. A geotermikus fluidum kémiai összetételében fellépő változások gondos vizsgálata, illetve a korrózió kezelésének mérése, értékelése. A szűrőrendszert (melyet a lemezes hőcserélők védelmére alkalmaznak) rendszeresen ellenőrizni kell, és a kiszűrt anyagokat be kell vizsgáltatni. A felelős szervíz cég feladata a kútfej, a szivattyú egység, és a frekvencia váltók vezérlésének (termelő és injektáló szivattyú) fenntartása. A kutak közötti, emelt nyomás tartományban működtetett csőrendszer illesztési pontjainak ellenőrzése (magas gáztartalom esetén emelt, buborékpont feletti nyomást alkalmaznak). P2 becslésekor számításra került az a lehetőség is, hogy kútpár rendszernél javítási vagy berendezés cseréből adódó költség keletkezhet, melyet jellemzően a fűtési szezonon kívül végeznek el. A kút viselkedésének vizsgálata lyukgeofizikai mérésekkel (lyukátmérő, termelő zónák, korrózió, leülepedés, kirakódás stb.), akkor ajánlott elvégezni, ha költségesebb fenntartási művelet kerül sorra, kb. 5 évente, mely egybevág a búvárszivattyúk várható élettartamával.

9 A működtetés időszakában elvégzendő feladatok és tevékenységek : Költséges fenntartási művelet (P3) P3: A fűtési időszakon kívül végzendő, tervezett javítási munkája a geotermikus körnek. 2 különböző szerződésre osztható: 1. geotermikus körre vonatkozó 2. fűtőkörre vonatkozó P 3 geotermikus kör: a geotermikus körbe tartozó kútpárt érintő kútmunkálati művelet A talptól a felszínig lyuktisztítás a kirakódásoktól, vagy a talpi leülepedéstől, sérült csőszakaszok javítása, ha szükséges. P 3 fűtőkör: magában foglalja a cserélendő eszközök készleten tartását és a biztosítást.

10 2 ferdített kút kialakítása ezer Euró mft 1 EUR=310 HUF Pályázati dokumentáció, ADAME 10 3,1 Biztosítás igénylése, SAF Environment 10 3,1 Engedélyeztetés, geotermikus jog 95 29,45 Építés (kútpad, akna, kerítés, zajvédő fal) Daruzás, szállítás, tárolás 60 18,6 Fúró berendezés mob., demob., költöztetés ,5 Fúrási művelet Felbővítés ,5 Fúróiszap ,2 Fúróeszközök ,7 Ferdítés (személyi költséggel) Lyukgeofizika ,2 Béléscsövek ,2 Béléscsövezés ,1 Cementezés Serkentési műveletek 85 26,35 Savazás ,3 Iszapkezelés, furadék eltávolítás ,6 Kútfej, tolózárak ,3 Helyszíni geológia szolgáltatás, értékelés ,1 Kútmunkálati felügyelet 24 órás Kútkörnyezet helyreállítása Biztosítás, rövid és hosszútávú, SAF ,3 Mérnöki tanácsadás / tevékenység ,9 Váratlan helyzetek költsége ,8 Teljes összeg ,3 Teljes költség (2 km mély kutak, kútszivattyú 18 5/8 ba elhelyezve) Adminisztratív: 105 K / 32 mft Felszíni munkálatok = 1260 K / 390mFt Helyszíni geológiai és műszaki felügyelet: 810 K / 251 mft Mérnöki tan., biztosítás: 820 K / 254mFt Váratlan esemény : 480 K / 149 mft Fúrási művelet, két kút kialakítása: 8455 K / 2621 mft (teljes költség 70% a)

11 Felszíni geotermikus kör ezer Euró mft 1 EUR=310 HUF Termelő szivattyú (300 m3/h, 83 l/s) ,65 Kútszivattyú nyomóoldali cső (DN 175 bevont cső) ,4 Átalakító Kútszivattyú elektromos kábel 10 3,1 Inhibitor cső és eszközök ,8 Besajtoló szivattyú 60 18,6 Frekvencia váltók 80 24,8 Szabályzók (cos, phi) 20 6,2 Lemezes hőcserélő, titán ötvözet ,65 Berendezések kezelése 20 6,2 Felszíni csővezeték ,1 Szűrő egységek 25 7,75 Felügyeleti eszközök 15 4,65 Gáztalanító tartály (4 m3) 25 7,75 Vezérlő berendezés 20 6,2 Mérnöki tevékenység Hőközponti csővezeték rendszer(dn ) ,5 Elektromos hálózathoz való csatlakozás 90 27,9 Vezérlő szekrény 95 29,45 Szekunder köri szivattyúk Teljes összeg ,7 Geotermikus kör költsége Felszíni geotermikus kör költsége: 2 370K /734mFT és a geotermikus kör teljes költsége (hőcserélővel): K / 4 433mFt A két kút fúrási költsége K /2 621mFT kevesebb mint 60% át jelenti a teljes költségnek A kutak költsége bár jelentős, de más összetevők és tevékenységek is szükségesek a geotermikus távfűtő beruházás megbízható értékeléséhez

12 Fenntartás és működtetés költségei Működtetési költségek és fenntartás ezer Euró mft (1 EUR = 310 HUF) Geotermikus kör P1 Elektromos áram ,4 Inhibitorok korrózióellen 70 21,7 Víz 5 1,55 P2 Rendszeres fenntartás 30 9,3 Lyuk geofizikai mérések 20 6,2 P3 Költséges fenntartási műveletek 88 27,3 Berendezés cseréje 40 12,4 Munkaerő, felügyelet 15 4,7 Tárolás, készlet fenntartás 15 4,7 P'3 Kútmunkálatok Biztosítás Távfűtő hálózat felszíni egységei P1 Elektromos áram 20 6,2 Földgáz P2 Munkaerő, felügyelet ,2 P3 Berendezés cseréje ,2 P'3 Készlet fenntartás 50 15,5 Biztosítás ,5 Teljes összeg ,76 Éves költsége a geotermikus fűtőmű műkődtetésének és fenntartásának: P1 = 1445 K / 448 mft P2 = 470 K / 146 mft P3 = 478 K / 148 mft P 3 = 300 K / 93 mft AP2+P3+P 3összege összemérhető az energia fogyasztással és a csúcs időszakok energia ellátásával

13 Összefoglalás Egy kútpár (2 db, 2 km mélységű ferdített kút, kútszivattyú 18 5/8 ban elhelyezve) beruházási költsége minden felszínalatti és felszíni berendezés, eszközt beleszámítva K / 4,43 milliárd Ft. Ez a tőkeberuházási költség mindent tartalmaz ami a geotermikus kör későbbiekben történő kiaknázásához és működtetéséhez szükséges. A fenntartási és működtetési költség magában foglal minden költséget ami szükséges, és ez K / 831,7 mft évente. Ennek az árnak tekintélyes részét képezi a csúcsidőszakban használt fosszilis energia. A magas tőkeberuházási és működtetési költségek miatt, ajánlatos 24/24 órában működtetni a geotermikus rendszert a fűtési szezonban, és növelni a kihasználtságot a fűtési szezonon kívül, pl háztartási meleg víz előállítása. A projekt megtérülése növelhető a magasabb MWh teljesítésével. A projekt jövedelmezőségét javítja a gondos működtetés, és az azt végző szervíz szolgáltatók szakmai hozzáértése.
