2 Rendszerbe szervezett jelölés Rendszerbe szervezett jelölés a folyamatok optimalizálása érdekében Egymáshoz illeszkedő komplett rendszerünk z ipari berendezések hibamentes üzemeltetéséhez és biztonságos karbantartásához alapkövetelmény az IEC :2005 szerinti szakszerű és szabványos ipari jelölés. Weidmüllernél ezt úgy hívjuk, hogy rendszerbe szervezett jelölés, és ezzel mi a szabványnál többet nyújtunk: tökéletesen egymáshoz illő termékválasztékot a folyamatok optimalizálása érdekében. Szoftver: könnyen kezelhető és az Ön igényeihez igazodó. z M-Print PRO szoftverrel az adatok egyszerűen átvehetők, szerkeszthetők és karbantarthatók. Mindent tudó megoldásaink együtt gondolkodnak Önnel, és a jövőbe mutatnak: az adatok kényelmes szervezése, az intelligens funkciók és a szabványnak megfelelő jelölés egyedülállóvá teszi rendszereinket..2

3 Rendszerbe szervezett jelölés z Ön jelölési igénye Egy jelölési rendszertől mindenekelőtt azt várható el, hogy az alkatrészek elrendezését áttekinthetően jelenítse meg. Ehhez a pontos nyomtatási kép ugyanúgy hozzátartozik, mint a kényelmes kezelhetőség és az ipari környezetben való, kételyek nélküli felhasználhatóság. z adatok bevitelénél és karbantartásánál a szoftver a lehető legjobban támogassa Önt. jelölő elkészítése során a sebesség feleljen meg az igényeinek. Jelölő: célszerű megoldások az összes alkalmazási célra a kapcsolószekrényekhez. zsugorcsőtől a fém jelölőig. Nyomtató: lézer-, tintasugarasvagy hőnyomtató. Ipari nyomtatórendszerek minden követelményhez. Igény szerint és jövőorientáltan tervezve a felhasználók szükségletéhez. z eredmény Weidmüller jelölési rendszerei le fogják Önt nyűgözni. Mi nem csak egy hiánytalanul illeszkedő, kényelmes folyamatláncot kínálunk az adatainak bevitelétől kezdve az Ön egyedi kapcsolószekrény- kialakításához szükséges azonnal használható jelölőkig. Jelölési megoldásaink már ma a fejlődő automatizálás jövendő kihívásaihoz igazodnak. Ez több, mint a tudomány jelenlegi állása!.3

4 Színes jelölők a PrintJet DVNCED készülékkel Színes jelölők csak a PrintJet DVNCED készülékkel vonatkozó szabványok az alkatrészek, pl. vezetékek vagy nyomógombok egyértelmű azonosításához színes jelölést írnak elő. Különösen pontosan és kényelmesen valósíthatók meg a színes jelölők a Weidmüller PrintJet tintasugaras nyomtatójával, amely eddig egyedülálló színes nyomtatást tesz lehetővé. Egy villamos létesítményben az alkatrészek, egységek, készülékek, vezetékek és csatlakozások jelölése a teljes életcikluson át szolgál azonosításra. Ez lényegesen megkönnyíti a javítási és karbantartási munkákat, a lehetséges hibákat gyorsabban be lehet határolni, így azok hamarabb elháríthatók. vonatkozó szabványok, mint például a MSZ EN :2010 jelű, Gépi berendezések biztonsága - Gépek villamos szerkezetei - 1. rész: Általános előírások című szabvány, kötelezően rögzíti a villamos gyártmányok és berendezések jelölését. jelölések lehető legjobb áttekinthetősége érdekében ez, és a további szabványok, sok esetben színes jelölést javasolnak. állapotokhoz írják elő. megkívánt színkódoláson túl a szabvány azt ajánlja, hogy a nyomógombokat a kezelő szerv közelében vagy lehetőség szerint közvetlenül a kezelőszerven [megfelelő] jelzéssel [ ] kell megjelölni, hogy ne történhessen meg az összetévesztésük. hol a színeket vezetékek azonosítására használják, ajánlott a színt a vezeték teljes hossza mentén alkalmazni,vagy a szigetelés színe segítségével, vagy a végektől szabályos távolságban vagy a hozzáférhető helyeken elhelyezett színjelölések segítségével. (MSZ EN :2010). Ez a szabvány is bizonyos fajta vezetőkhöz részben meghatározott színeket ír elő, mint a zöld-sárgát a védővezetőhöz vagy a világoskéket a nullavezetőhöz. Színes figyelmeztető és veszélyt jelző utasítások pontos és gyors felismerése fekete-fehér nyomtatással ellentétben a színes jelölések gyorsabban és pontosabban jelzik, hogy a jelölés milyen fajta információt hordoz. Ez különösen igaz a figyelmeztető és veszélyt jelző utasítások területén. piros szín a színek jelentéstana szerint így a következőt jelzi: Vigyázat - veszély áll fent. Ennek megfelelően a MSZ EN :2010 szabvány rögzíti, hogy a PIROS színt [ ] a VÉSZLEÁLLÍTÓ és VÉSZKIKPCSOLÓ kezelőszerveknél alkalmazni kell. további színeket, pl. sárga, kék vagy zöld más különféle Tűéles és színes z olyan esetekben, amikor színes jelölés a követelmény, a felhasználó hasznot húz a Weidmüller PrintJet DVNCED tintasugaras nyomtató egyedülálló tulajdonságaiból, amely tűélesen és színesben nyomtat szövegeket, kereteket, vonalakat, grafikákat, vonalkódokat, sorozatszámokat és fényképeket. különleges előny: kizárólag fehér jelölő szükséges, amelyre összesen 256 féle különböző szín nyomtatható. Ennek során a jelölőre tetszőlegesen sok különböző szín nyomtatható.4

5 Színes jelölők a PrintJet DVNCED készülékkel anélkül, hogy elvesztené fényét. z M-Print PRO a Weidmüller címke- és jelölőnyomtató, valamint rendelést támogató szoftvere segítségével minden jelölő teljesen egyedileg megtervezhető, mielőtt azt a PrintJet DVNCED kinyomtatná. Ezzel a rendszerrel lényegesen kevesebb cikkszámra van szükség, mint a színes jelölők használata esetén, amelyeket gyakran különleges rendelésként lehet beszerezni. rendelési és tárolási igény ezáltal jelentősen lecsökken. Így a szabványnak megfelelő jelölés idő- és költséghatékony módon valósítható meg a pontos és gyors azonosítás érdekében. Néhány olyan szabvány listája, amely színes jelölést ír elő vagy javasol: MSZ EN :2010 (Gépi berendezések biztonsága - Gépek villamos szerkezetei - 1. rész: Általános előírások) IEC (Villamos gyártmányok és meghatározott vezetékek csatlakozásainak jelölése) IEC (lap- és biztonságtechnikai szabályok embergép kapcsolathoz Vezetékek jelölése színekkel vagy numerikus jelekkel) DIN EN (Információs technika Kommunikációs kábelek szerelése 2. rész: z épületen belüli szerelés tervezése és szerelési gyakorlata).5

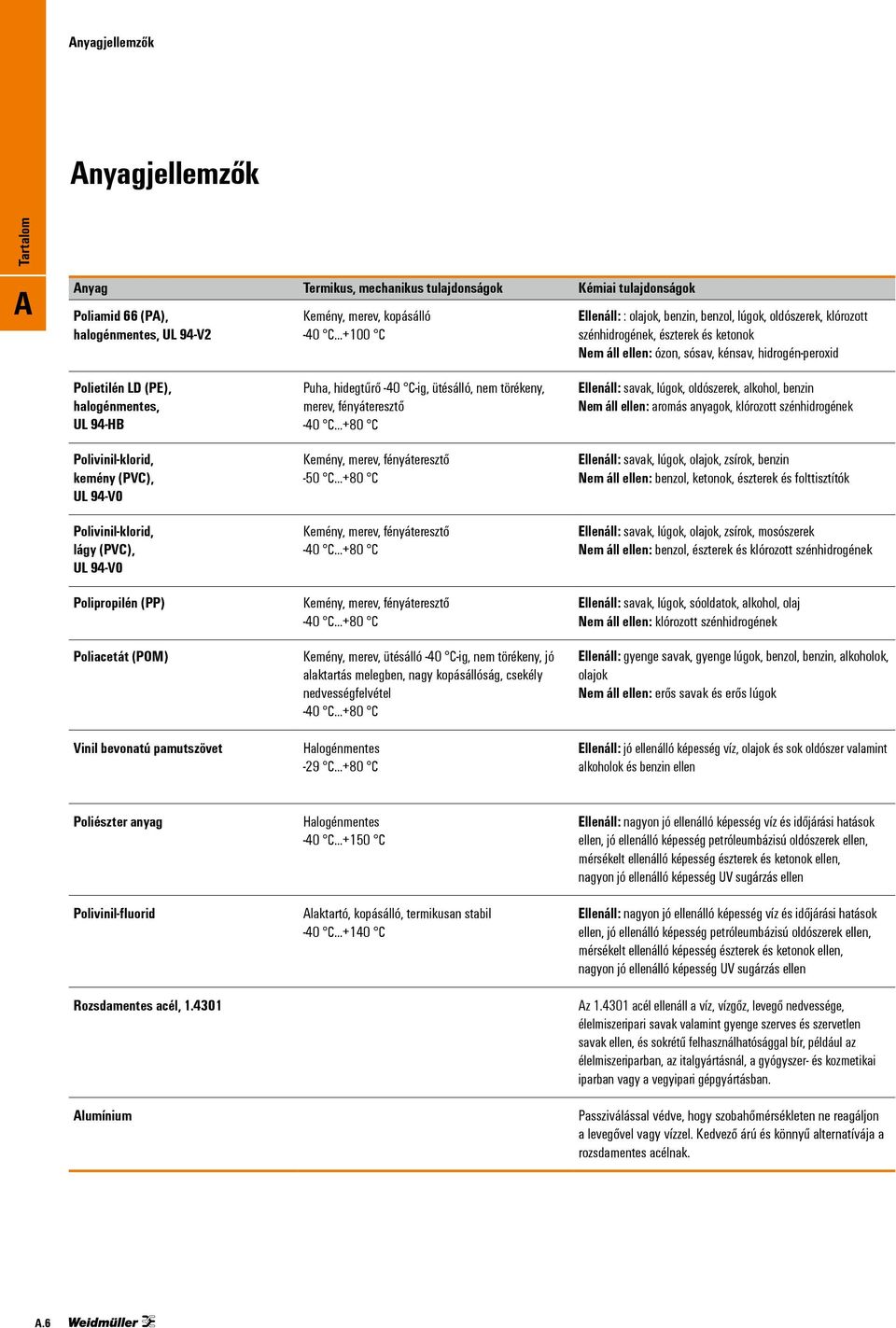

6 nyagjellemzők nyagjellemzők nyag Termikus, mechanikus tulajdonságok Kémiai tulajdonságok Poliamid 66 (P), halogénmentes, UL 94-V2 Kemény, merev, kopásálló -40 C C Ellenáll: : olajok, benzin, benzol, lúgok, oldószerek, klórozott szénhidrogének, észterek és ketonok Nem áll ellen: ózon, sósav, kénsav, hidrogén-peroxid Polietilén LD (PE), halogénmentes, UL 94-HB Polivinil-klorid, kemény (PVC), UL 94-V0 Polivinil-klorid, lágy (PVC), UL 94-V0 Polipropilén (PP) Poliacetát (POM) Vinil bevonatú pamutszövet Puha, hidegtűrő -40 C-ig, ütésálló, nem törékeny, merev, fényáteresztő -40 C C Kemény, merev, fényáteresztő -50 C C Kemény, merev, fényáteresztő -40 C C Kemény, merev, fényáteresztő -40 C C Kemény, merev, ütésálló -40 C-ig, nem törékeny, jó alaktartás melegben, nagy kopásállóság, csekély nedvességfelvétel -40 C C Halogénmentes -29 C C Ellenáll: savak, lúgok, oldószerek, alkohol, benzin Nem áll ellen: aromás anyagok, klórozott szénhidrogének Ellenáll: savak, lúgok, olajok, zsírok, benzin Nem áll ellen: benzol, ketonok, észterek és folttisztítók Ellenáll: savak, lúgok, olajok, zsírok, mosószerek Nem áll ellen: benzol, észterek és klórozott szénhidrogének Ellenáll: savak, lúgok, sóoldatok, alkohol, olaj Nem áll ellen: klórozott szénhidrogének Ellenáll: gyenge savak, gyenge lúgok, benzol, benzin, alkoholok, olajok Nem áll ellen: erős savak és erős lúgok Ellenáll: jó ellenálló képesség víz, olajok és sok oldószer valamint alkoholok és benzin ellen Poliészter anyag Polivinil-fluorid Rozsdamentes acél, lumínium Halogénmentes -40 C C laktartó, kopásálló, termikusan stabil -40 C C Ellenáll: nagyon jó ellenálló képesség víz és időjárási hatások ellen, jó ellenálló képesség petróleumbázisú oldószerek ellen, mérsékelt ellenálló képesség észterek és ketonok ellen, nagyon jó ellenálló képesség UV sugárzás ellen Ellenáll: nagyon jó ellenálló képesség víz és időjárási hatások ellen, jó ellenálló képesség petróleumbázisú oldószerek ellen, mérsékelt ellenálló képesség észterek és ketonok ellen, nagyon jó ellenálló képesség UV sugárzás ellen z acél ellenáll a víz, vízgőz, levegő nedvessége, élelmiszeripari savak valamint gyenge szerves és szervetlen savak ellen, és sokrétű felhasználhatósággal bír, például az élelmiszeriparban, az italgyártásnál, a gyógyszer- és kozmetikai iparban vagy a vegyipari gépgyártásban. Passziválással védve, hogy szobahőmérsékleten ne reagáljon a levegővel vagy vízzel. Kedvező árú és könnyű alternatívája a rozsdamentes acélnak..6

7 .7

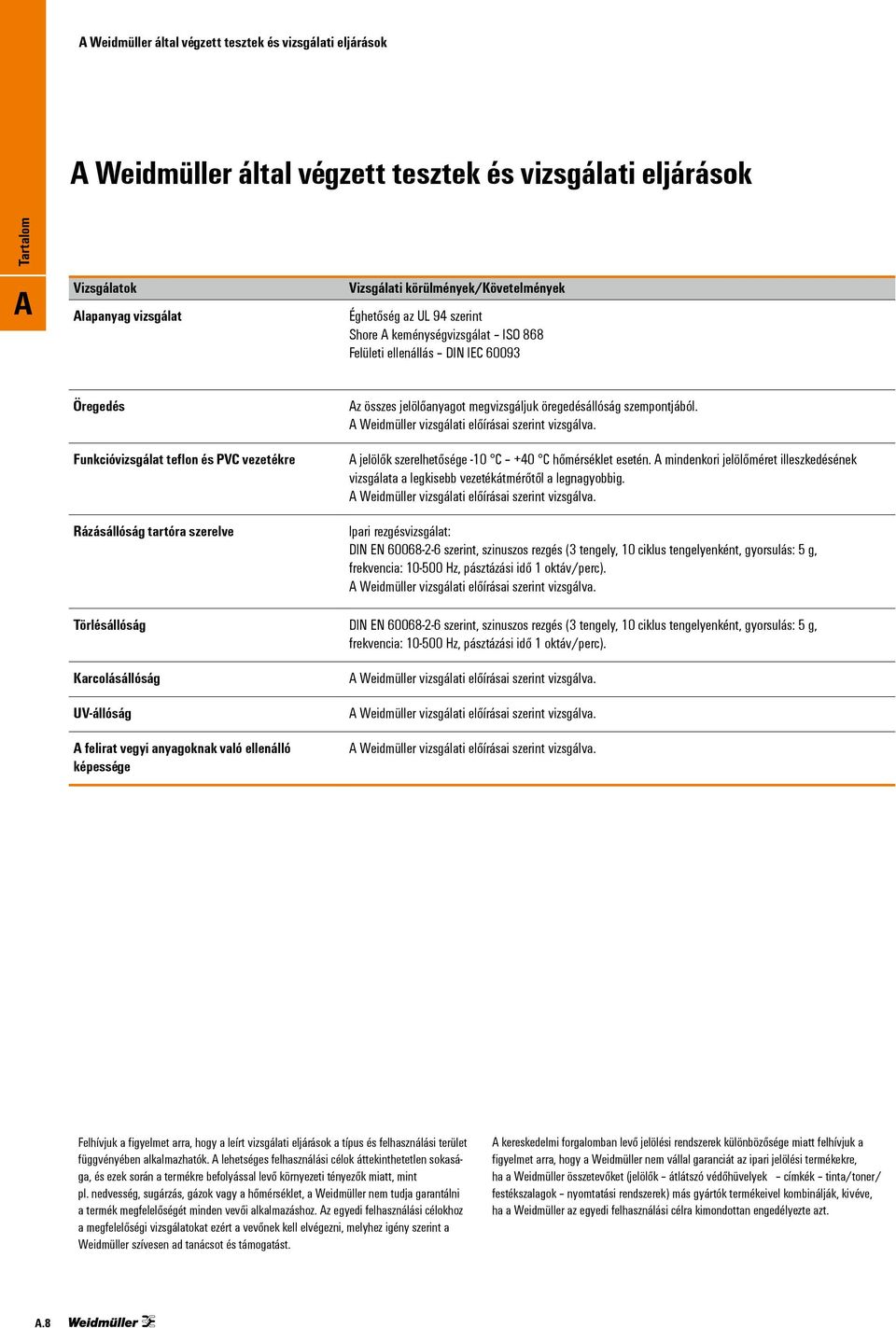

8 Weidmüller által végzett tesztek és vizsgálati eljárások Weidmüller által végzett tesztek és vizsgálati eljárások Vizsgálatok lapanyag vizsgálat Vizsgálati körülmények/követelmények Éghetőség az UL 94 szerint Shore keménységvizsgálat ISO 868 Felületi ellenállás DIN IEC Öregedés Funkcióvizsgálat teflon és PVC vezetékre Rázásállóság tartóra szerelve z összes jelölőanyagot megvizsgáljuk öregedésállóság szempontjából. Weidmüller vizsgálati előírásai szerint vizsgálva. jelölők szerelhetősége -10 C +40 C hőmérséklet esetén. mindenkori jelölőméret illeszkedésének vizsgálata a legkisebb vezetékátmérőtől a legnagyobbig. Weidmüller vizsgálati előírásai szerint vizsgálva. Ipari rezgésvizsgálat: DIN EN szerint, szinuszos rezgés (3 tengely, 10 ciklus tengelyenként, gyorsulás: 5 g, frekvencia: Hz, pásztázási idő 1 oktáv/perc). Weidmüller vizsgálati előírásai szerint vizsgálva. Törlésállóság DIN EN szerint, szinuszos rezgés (3 tengely, 10 ciklus tengelyenként, gyorsulás: 5 g, frekvencia: Hz, pásztázási idő 1 oktáv/perc). Karcolásállóság UV-állóság felirat vegyi anyagoknak való ellenálló képessége Weidmüller vizsgálati előírásai szerint vizsgálva. Weidmüller vizsgálati előírásai szerint vizsgálva. Weidmüller vizsgálati előírásai szerint vizsgálva. Felhívjuk a figyelmet arra, hogy a leírt vizsgálati eljárások a típus és felhasználási terület függvényében alkalmazhatók. lehetséges felhasználási célok áttekinthetetlen sokasága, és ezek során a termékre befolyással levő környezeti tényezők miatt, mint pl. nedvesség, sugárzás, gázok vagy a hőmérséklet, a Weidmüller nem tudja garantálni a termék megfelelőségét minden vevői alkalmazáshoz. z egyedi felhasználási célokhoz a megfelelőségi vizsgálatokat ezért a vevőnek kell elvégezni, melyhez igény szerint a Weidmüller szívesen ad tanácsot és támogatást. kereskedelmi forgalomban levő jelölési rendszerek különbözősége miatt felhívjuk a figyelmet arra, hogy a Weidmüller nem vállal garanciát az ipari jelölési termékekre, ha a Weidmüller összetevőket (jelölők átlátszó védőhüvelyek címkék tinta/toner/ festékszalagok nyomtatási rendszerek) más gyártók termékeivel kombinálják, kivéve, ha a Weidmüller az egyedi felhasználási célra kimondottan engedélyezte azt..8

9 .9

10 Érvek a MultiCard mellett Érvek a MultiCard mellett Tökéletes jelölési megoldások minden alkalmazáshoz Felhasználóbarát széles választék MultiCard választék több mint 200 jelölője minden felhasználási szinten teljesíti a jelölési folyamat összes követelményét a felirat-készítési projekt tervezésétől kezdve a végső szerelésig. rendszerelemek kiváló kompatibilitásának köszönhetően mindig megtalálható a helyes megoldás a csatlakozók, vezetékek, kábelek vagy készülékek jelöléséhez, még akkor is, ha bonyolultabb kapcsolószekrény rendszerekről van szó. MultiCard jelölő tervezésekor a felhasználó áll a középpontban, ezért az összes szerelési lehetőség és tevékenység befolyással bír a rendszer elemeinek kialakítására. Ezen felül a projekt megnevezése felületen levő információkkal és a dokumentációtartóban történő elhelyezési opcióval fennáll az állandó áttekintés lehetősége, és a tevékenységek ideje optimális marad. Figyelembe véve a sokrétű felhasználási területet, a törlésnek rendkívül ellenálló és ragyogó színű nyomatokkal maximális hatásfokot érhet el. PrintJet DVNCED készülék segítségével a jelölőket nem halványodó négyszínű nyomtatással láthatja el egyedi grafikákkal, céglogóval, figyelmeztető felirattal. projekt megnevezése felület a szereléshez fontos információk megjelenítési helye így hamar megtalálható a helyes szerelési hely. MultiCard jelölők halogénmentesek és számos vegyszernek ellenállnak. Jó minőségű kialakításuknak köszönhetően az olyan igényes felhasználási területen is meggyőzően szerepelnek, mint a közlekedés és az épületgépészet..10
