EMA 11 HÁLÓZATI ANALIZÁTOR

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "EMA 11 HÁLÓZATI ANALIZÁTOR"

Átírás

1 EMA 11 HÁLÓZATI ANALIZÁTOR Használati útmutató v3.6 Ez a használati útmutató az eredeti angol nyelvű használati útmutató alapján készült, és csak azzal együtt érvényes!

2 2

3 Tartalomjegyzék 1. Általános információk 4 2. Technikai paraméterek Főbb specifikációk Mérési módszerek és pontosság Mért értékek Számított értékek 6 3. Üzembehelyezés 6 4. Belső telep Belső telep cseréje 7 5. Bekötések Tápfeszültség Feszültség bemenetek Áram bemenetek Vezetékezési diagramok 8 6. Megjelenítés Mért értékek megjelenítése Státusz és információs oldalak Setup Főmenü setup Általános setup információk Soros kommunikáció Átlagszámítás Tarifák Tárolás Digitális kimenetek Digitális bemenetek Opcionális analóg kimenet Reset Kilépés a Setup-ból EMA soros kommunikáció protokoll 22 3

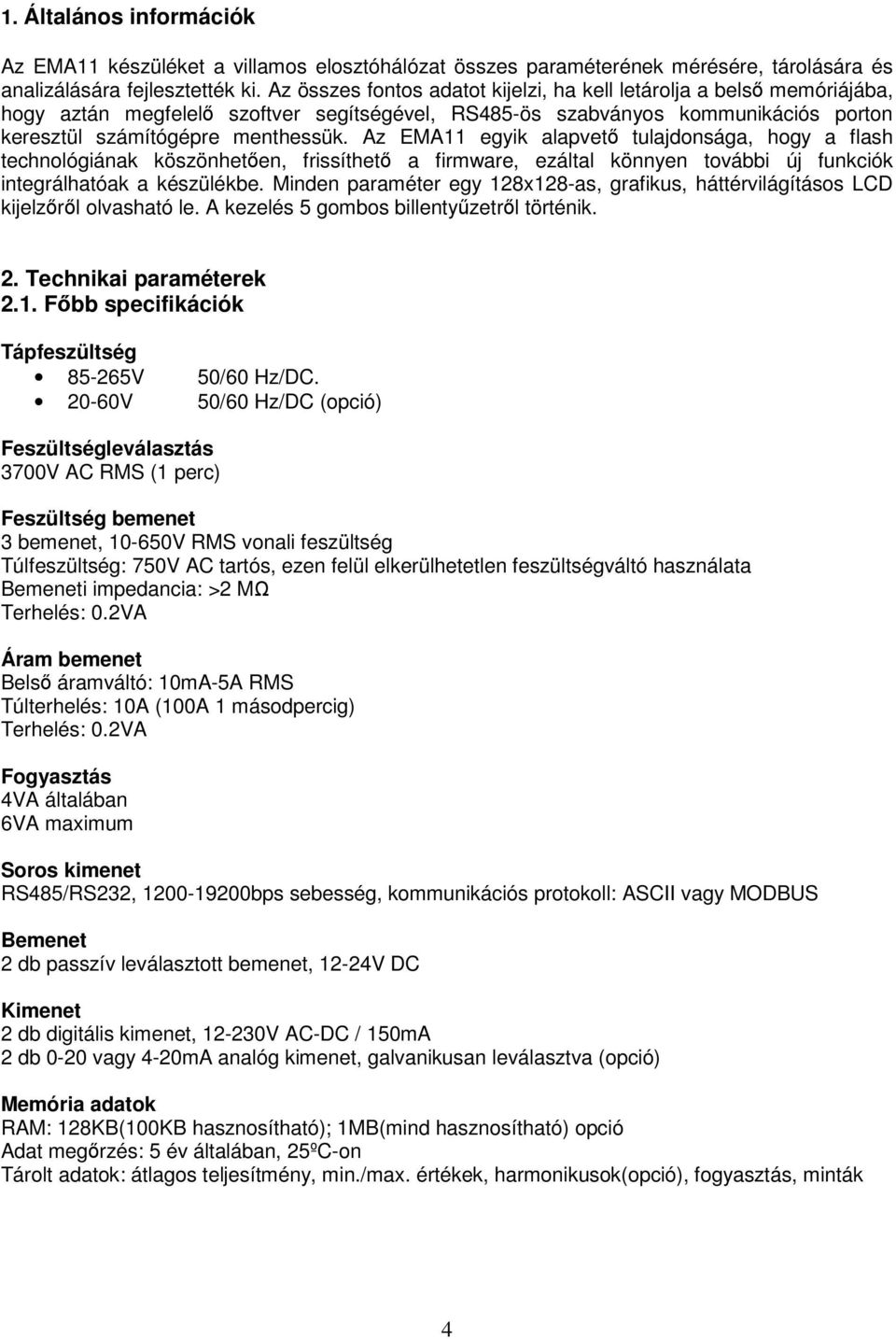

4 1. Általános információk Az EMA11 készüléket a villamos elosztóhálózat összes paraméterének mérésére, tárolására és analizálására fejlesztették ki. Az összes fontos adatot kijelzi, ha kell letárolja a belső memóriájába, hogy aztán megfelelő szoftver segítségével, RS485-ös szabványos kommunikációs porton keresztül számítógépre menthessük. Az EMA11 egyik alapvető tulajdonsága, hogy a flash technológiának köszönhetően, frissíthető a firmware, ezáltal könnyen további új funkciók integrálhatóak a készülékbe. Minden paraméter egy 128x128-as, grafikus, háttérvilágításos LCD kijelzőről olvasható le. A kezelés 5 gombos billentyűzetről történik. 2. Technikai paraméterek 2.1. Főbb specifikációk Tápfeszültség V 50/60 Hz/DC V 50/60 Hz/DC (opció) Feszültségleválasztás 3700V AC RMS (1 perc) Feszültség bemenet 3 bemenet, V RMS vonali feszültség Túlfeszültség: 750V AC tartós, ezen felül elkerülhetetlen feszültségváltó használata Bemeneti impedancia: >2 MΩ Terhelés: 0.2VA Áram bemenet Belső áramváltó: 10mA-5A RMS Túlterhelés: 10A (100A 1 másodpercig) Terhelés: 0.2VA Fogyasztás 4VA általában 6VA maximum Soros kimenet RS485/RS232, bps sebesség, kommunikációs protokoll: ASCII vagy MODBUS Bemenet 2 db passzív leválasztott bemenet, 12-24V DC Kimenet 2 db digitális kimenet, V AC-DC / 150mA 2 db 0-20 vagy 4-20mA analóg kimenet, galvanikusan leválasztva (opció) Memória adatok RAM: 128KB(100KB hasznosítható); 1MB(mind hasznosítható) opció Adat megőrzés: 5 év általában, 25ºC-on Tárolt adatok: átlagos teljesítmény, min./max. értékek, harmonikusok(opció), fogyasztás, minták 4

5 Kijelző (1) 128x128-as felbontású grafikus LCD, háttérvilágítással, állítható kontraszttal, mérete: 70x70mm Billentyűzet (2) 5 gombos, megjelenítésre és programozásra Működési hőmérséklet -10 C (14 F) C (122 F) Tárolási hőmérséklet -15 C (5 F) C (178 F) Működési páratartalom <90% RH Védettség IP52 kezelőoldalról IP20 tok és csatlakozók Súly és méretek 0.430kg 144x144x66mm 2.2. Mérési módszerek és pontosság Méréshatár Hz Mérési módszer 64 minta periódusonként V1 és A1, V2 és A2, V3 és A3. Mérési intervallum 0.1 másodperc. Pontosság Feszültség: < 0.5% Áram: < 0.5% Teljesítmény: < 1% Fogyasztás: < 1% Teljesítménytényező: < 1% 5

6 2.4. Mért értékek Fázis feszültség RMS Fázis áram RMS Frekvencia Hőmérséklet V L1-N - V L2-N - V L3-N I L1 - I L2 - I L3 F L1 (Hz) T( C) 2.5. Számított értékek Vonali feszültség RMS V L1-L2 - V L2-L3 - V L3-L1 Háromfázisú vonali feszültség RMS V Háromfázisú áramerősség RMS I Átlagos vonali áramerősség I L1AVG -I L2AVG -I L3AVG Átlagos három fázisra vonatkoztatott áramerősség I AVG Szivárgó áram I N Teljesítménytényező P FL1 - P FL2 - P FL3 Háromfázisú teljesítmény tényező PF cosφ cosφ L1, cosφ L2, cosφ L3 Háromfázisú rendszer cosφ cosφ Látszólagos teljesítmény S L1 - S L2 - S L3 (VA) Háromfázisú látszólagos teljesítmény S (VA) Hatásos teljesítmény P L1 - P L2 - P L3 (W) Háromfázisú hatásos teljesítmény P (W) Meddő teljesítmény Q L1 - Q L2 - Q L3 (VAr) Háromfázisú meddő teljesítmény Q (VAr) Átlagos hatásos teljesítmény P AVG (W) Átlagos meddő teljesítmény Q AVG (VAr) Pozitív hatásos fogyasztás Wh+ Negatív hatásos fogyasztás Wh- Pozitív meddő fogyasztás VArh+ Negatív meddő fogyasztás VArh- Fogyasztásmérés (tarifák). Teljes harmonikus torzítás - THD (%) Feszültség és áram harmonikus komponensek (Opció) Harmonikus komponensek fázisonként a 31. felharmonikusig. V L1-N, V L2-N, V L3-N ; I L1, I L2, I L3 (%) 3. Üzembehelyezés Figyelmesen olvassa el a leírásban található utasításokat. A műszert csak megfelelően képzett szakember használhatja. A készülék megfelel az IEC 1010 szabványnak. Installálás előtt győződjön meg arról, hogy a készülék nem károsodott-e a szállítás során. Karbantartását és javítását csak képzett és felhatalmazott szakember végezheti. Amennyiben biztonsági hiányosságok tapasztalhatóak a működés során, a készüléket üzemen kívül kell helyezni. A készülékben a tápfeszültségnél található biztosító típusa: 5x20mm 315mA 250V Fast 4. Belső telep A beállítások és egyéb tárolt adatok elvesztésének elkerülése érdekében, a készülék tartalmaz egy belső telepet(cr2450). 6

7 4.1. Belső telep cseréje Az telepcserét csak képzett és felhatalmazott szakember végezheti! A művelet során az összes beállítás törlődik és a gyári beállítások lépnek életbe, kivéve a jelszavakat és kódokat. Megfelelő szoftver segítségével a beállítások számítógépre menthetőek, majd onnan visszatölthetőek a készülékbe, elkerülvén az adatvesztést. Az ábrán látható a telep helye a műszeren belül. Csatlakozótűk Érintkező Telep 1. Szüntesse meg a készülék tápellátását és húzzon ki a műszerből minden csatlakozót! 2. Távolítsa el a hátsó fedelet! 3. Óvatosan húzza ki az teleptartót, ügyelve arra, hogy a készülék más részét ne érintse meg, mert a készülékben lehetnek maradék feszültségek! 4. Cserélje ki a telepet! Figyeljen arra, hogy a pozitív fele legyen felfelé! 5. Tegye vissza az teleptartót, ellenőrizze, hogy a 4 csatlakozótű megfelelően érintkezik-e! 6. Tegye vissza a készülék hátsó fedelét! Csatlakoztassa újra a műszert! 7. A WARNINGS menüpontban ellenőrizheti a telep állapotát(battery OK). 5. Bekötések Csatlakozó Megnevezés Csatlakozó Megnevezés 1 TX/A (soros kimenet) 8 2. digitális bemenet (+) 2 RX/B (soros kimenet) 9 2. digitális bemenet (-) 3 COM (soros kimenet) digitális kimenet A digitális kimenet B 6 1. digitális bemenet (+) digitális kimenet A 7 1. digitális bemenet (-) digitális kimenet B 7

8 5.1. Tápfeszültség A készülék nem működik tápfeszültség nélkül. A tápfeszültségnél, a készülékben van egy 5x20mm-es, 315mA 250V Fast típusú biztosító. Biztosítócsere esetén, szüntesse meg a tápfeszültséget és húzzon ki minden csatlakozót a készülékből! Távolítsa el a hátsó fedelet és cserélje ki a biztosítót. Figyelem! A biztosítócserét csak képzett és felhatalmazott szakember végezheti! A készülék tápfeszültségét nem kell földelni Feszültség bemenetek 4 db csavaros csatlakozó a három fázis és nulla bekötésére. A maximum vonali feszültség 650 Vrms lehet. Háromvezetékes bekötéskor ne használja az N kivezetést Áram bemenetek 6db csavaros csatlakozó az áramváltókhoz 5A-es szekunder árammal. Külső áramváltó használata mindig szükséges Bekötési diagramok 3 vezetékes bekötés 2 áramváltóval 3 vezetékes bekötés 2 áram és 2 feszültségváltóval 4 vezetékes bekötés 3 áram és 3 4 vezetékes bekötés 3 áramváltóval feszültségváltóval 8

9 1 fázisú bekötés 1 áramváltóval 4 vezetékes bekötés 3 áram és 2 feszültségváltóval 6. Megjelenítés 6.1. Mért értékek megjelenítése Háromfázisú rendszer (V-kV) RMS háromfázisú vonali feszültség [Σ V L-L ] (A-kA) RMS háromfázisú áramerősség [Σ I] (W-kW-MW-GW) háromfázisú hatásos teljesítmény [Σ W] (PF) háromfázisú teljesítmény tényező [Σ PF] (F) Frekvencia L1 [F 1 ] L1 fázis (V-kV) RMS feszültség L1 és N között [V 1 ] (A-kA) RMS áramerősség L1 [I 1 ] (W-kW-MW-GW) hatásos teljesítmény L1 [W 1 ] (PF) teljesítmény tényező L1 [PF 1 ] L2 fázis (V-kV) RMS feszültség L2 és N között [V 2 ] (A-kA) RMS áramerősség L2 [I 2 ] (W-kW-MW-GW) hatásos teljesítmény L2 [W 2 ] (PF) teljesítmény tényező L2 [PF 2 ] L3 fázis (V-kV) RMS feszültség L3 és N között [V 3 ] (A-kA) RMS áramerősség L3 [I 3 ] (W-kW-MW-GW) hatásos teljesítmény L3 [W 3 ] (PF) teljesítmény tényező L3 [PF 3 ] 9

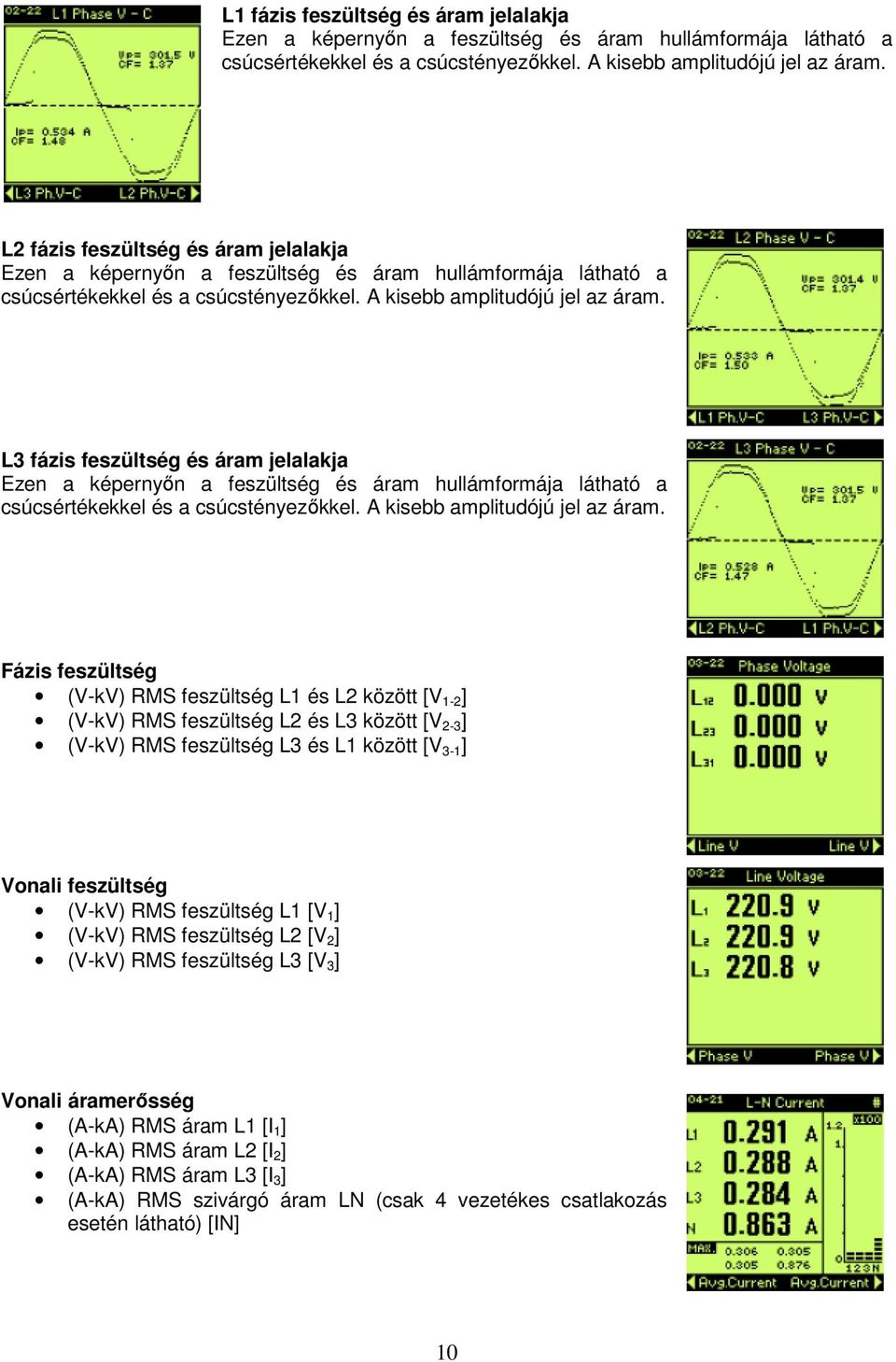

10 L1 fázis feszültség és áram jelalakja Ezen a képernyőn a feszültség és áram hullámformája látható a csúcsértékekkel és a csúcstényezőkkel. A kisebb amplitudójú jel az áram. L2 fázis feszültség és áram jelalakja Ezen a képernyőn a feszültség és áram hullámformája látható a csúcsértékekkel és a csúcstényezőkkel. A kisebb amplitudójú jel az áram. L3 fázis feszültség és áram jelalakja Ezen a képernyőn a feszültség és áram hullámformája látható a csúcsértékekkel és a csúcstényezőkkel. A kisebb amplitudójú jel az áram. Fázis feszültség (V-kV) RMS feszültség L1 és L2 között [V 1-2 ] (V-kV) RMS feszültség L2 és L3 között [V 2-3 ] (V-kV) RMS feszültség L3 és L1 között [V 3-1 ] Vonali feszültség (V-kV) RMS feszültség L1 [V 1 ] (V-kV) RMS feszültség L2 [V 2 ] (V-kV) RMS feszültség L3 [V 3 ] Vonali áramerősség (A-kA) RMS áram L1 [I 1 ] (A-kA) RMS áram L2 [I 2 ] (A-kA) RMS áram L3 [I 3 ] (A-kA) RMS szivárgó áram LN (csak 4 vezetékes csatlakozás esetén látható) [IN] 10

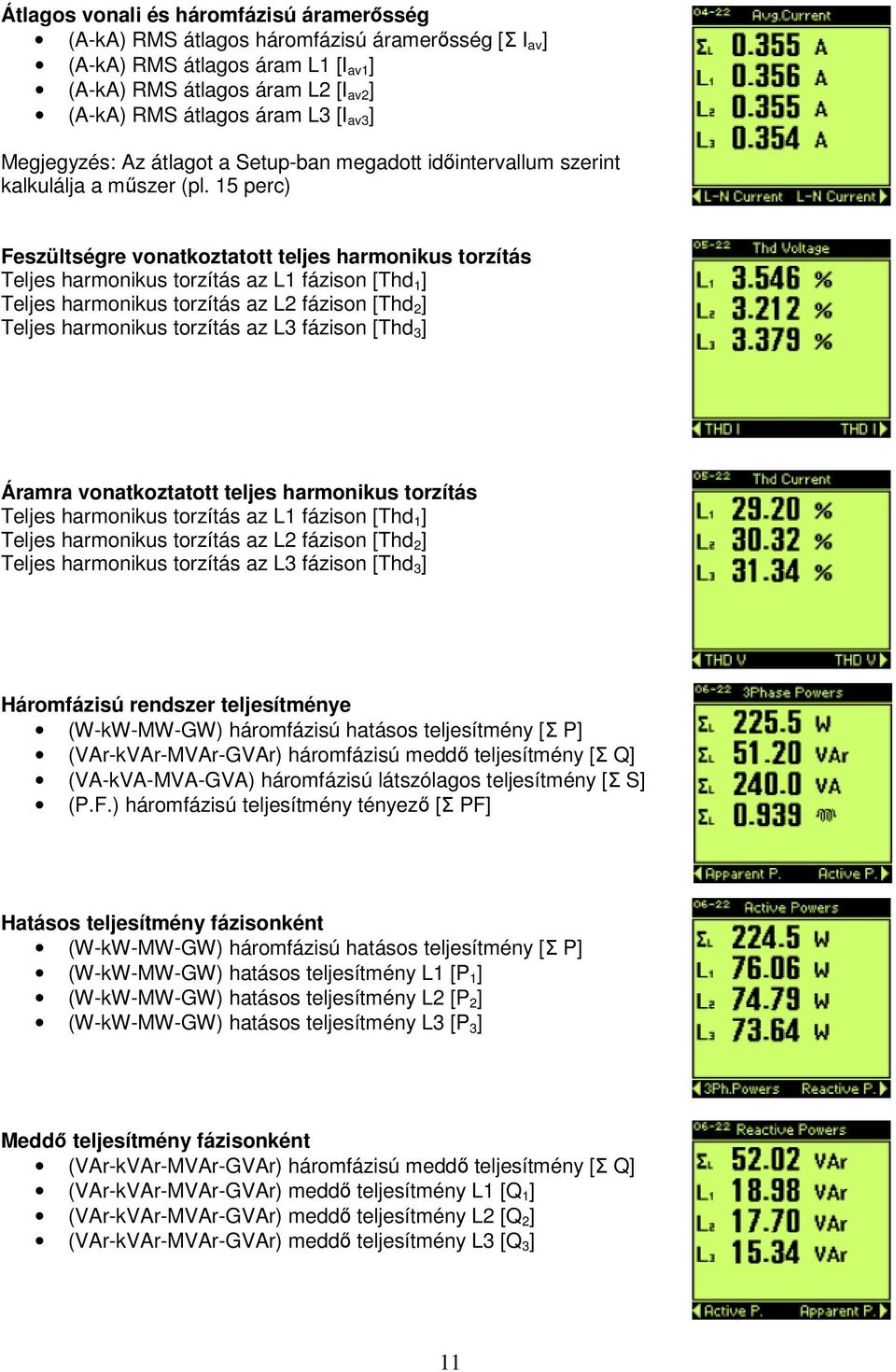

11 Átlagos vonali és háromfázisú áramerősség (A-kA) RMS átlagos háromfázisú áramerősség [Σ I av ] (A-kA) RMS átlagos áram L1 [I av1 ] (A-kA) RMS átlagos áram L2 [I av2 ] (A-kA) RMS átlagos áram L3 [I av3 ] Megjegyzés: Az átlagot a Setup-ban megadott időintervallum szerint kalkulálja a műszer (pl. 15 perc) Feszültségre vonatkoztatott teljes harmonikus torzítás Teljes harmonikus torzítás az L1 fázison [Thd 1 ] Teljes harmonikus torzítás az L2 fázison [Thd 2 ] Teljes harmonikus torzítás az L3 fázison [Thd 3 ] Áramra vonatkoztatott teljes harmonikus torzítás Teljes harmonikus torzítás az L1 fázison [Thd 1 ] Teljes harmonikus torzítás az L2 fázison [Thd 2 ] Teljes harmonikus torzítás az L3 fázison [Thd 3 ] Háromfázisú rendszer teljesítménye (W-kW-MW-GW) háromfázisú hatásos teljesítmény [Σ P] (VAr-kVAr-MVAr-GVAr) háromfázisú meddő teljesítmény [Σ Q] (VA-kVA-MVA-GVA) háromfázisú látszólagos teljesítmény [Σ S] (P.F.) háromfázisú teljesítmény tényező [Σ PF] Hatásos teljesítmény fázisonként (W-kW-MW-GW) háromfázisú hatásos teljesítmény [Σ P] (W-kW-MW-GW) hatásos teljesítmény L1 [P 1 ] (W-kW-MW-GW) hatásos teljesítmény L2 [P 2 ] (W-kW-MW-GW) hatásos teljesítmény L3 [P 3 ] Meddő teljesítmény fázisonként (VAr-kVAr-MVAr-GVAr) háromfázisú meddő teljesítmény [Σ Q] (VAr-kVAr-MVAr-GVAr) meddő teljesítmény L1 [Q 1 ] (VAr-kVAr-MVAr-GVAr) meddő teljesítmény L2 [Q 2 ] (VAr-kVAr-MVAr-GVAr) meddő teljesítmény L3 [Q 3 ] 11

12 Látszólagos teljesítmény fázisonként (VA-kVA-MVA-GVA) háromfázisú látszólagos teljesítmény [Σ S] (VA-kVA-MVA-GVA) látszólagos teljesítmény L1 [S 1 ] (VA-kVA-MVA-GVA) látszólagos teljesítmény L2 [S 2 ] (VA-kVA-MVA-GVA) látszólagos teljesítmény L3 [S 3 ] Teljesítmény tényező fázisonként (P.F.) háromfázisú teljesítmény tényező [Σ PF] (P.F) teljesítmény tényező L1 [PF 1 ] (P.F) teljesítmény tényező L1 [PF 1 ] (P.F) teljesítmény tényező L1 [PF 1 ] Cos φ fázisonként (cosφ) háromfázisú rendszer cosφ [Σ cosφ] (cosφ) cosφ L1 [cosφ 1 ] (cosφ) cosφ L2 [cosφ 2 ] (cosφ) cosφ L3 [cosφ 3 ] Vektorábra(opció) Fázisszög, fázis feszültség és áram, teljesítménytényező mindegyik fázisra. Felhasználói képernyő(user Page) A felhasználó beállíthat a SETUP-ban(General User Page menüpont) egy saját képernyőt, ahol az általa kiválasztott értékek fognak megjelenni. Fogyasztás (hatásos és meddő) (kwh) pozitív hatásos fogyasztás [kwh+] (kwh) negatív hatásos fogyasztás [kwh-] (kvarh+) pozitív meddő fogyasztás [kvarh-] (kvarh-) negatív meddő fogyasztás [kvarh-] Megjegyzés: Alapesetben a kijelzés kwh, nagy áramerősségek esetén MWh 12

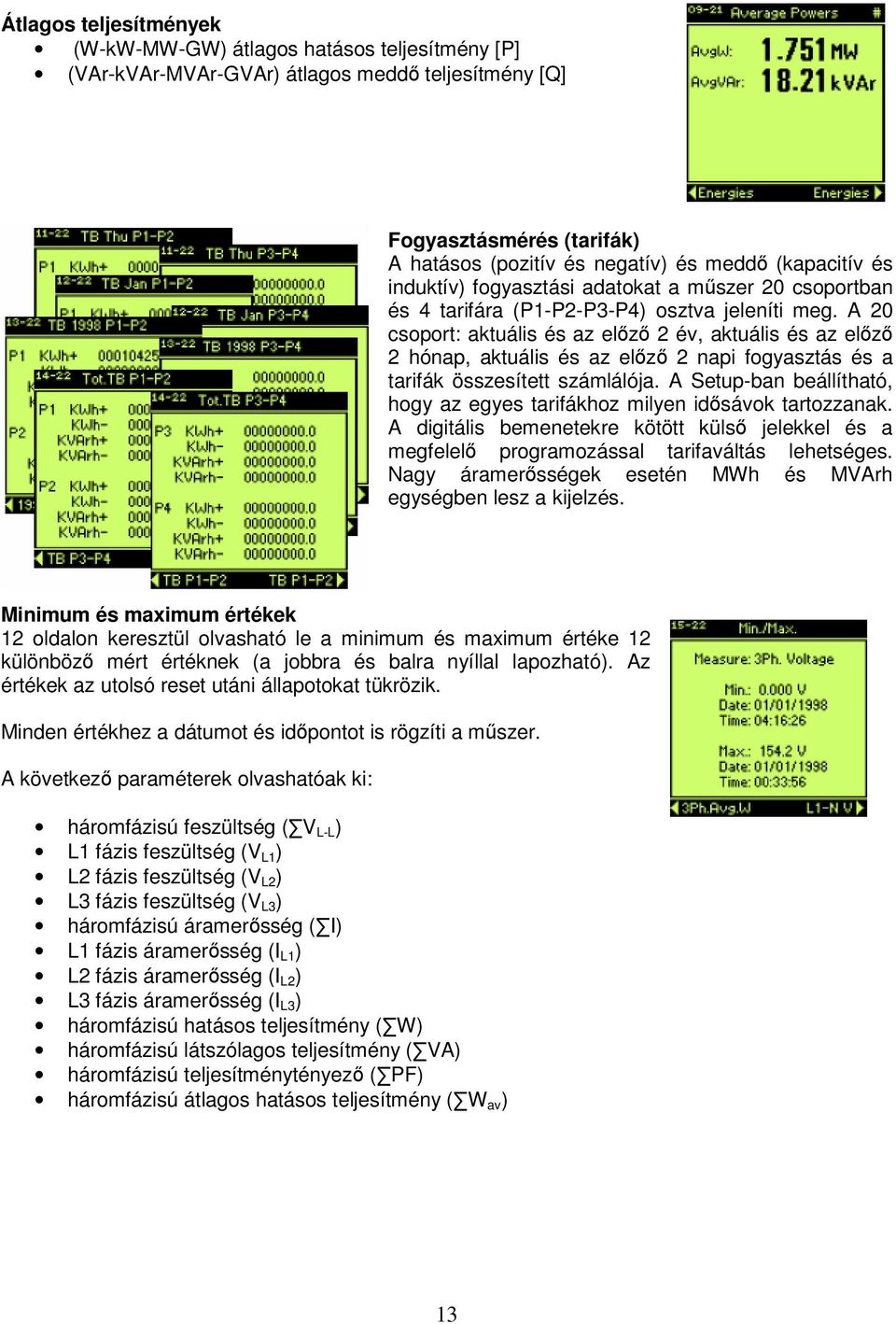

13 Átlagos teljesítmények (W-kW-MW-GW) átlagos hatásos teljesítmény [P] (VAr-kVAr-MVAr-GVAr) átlagos meddő teljesítmény [Q] Fogyasztásmérés (tarifák) A hatásos (pozitív és negatív) és meddő (kapacitív és induktív) fogyasztási adatokat a műszer 20 csoportban és 4 tarifára (P1-P2-P3-P4) osztva jeleníti meg. A 20 csoport: aktuális és az előző 2 év, aktuális és az előző 2 hónap, aktuális és az előző 2 napi fogyasztás és a tarifák összesített számlálója. A Setup-ban beállítható, hogy az egyes tarifákhoz milyen idősávok tartozzanak. A digitális bemenetekre kötött külső jelekkel és a megfelelő programozással tarifaváltás lehetséges. Nagy áramerősségek esetén MWh és MVArh egységben lesz a kijelzés. Minimum és maximum értékek 12 oldalon keresztül olvasható le a minimum és maximum értéke 12 különböző mért értéknek (a jobbra és balra nyíllal lapozható). Az értékek az utolsó reset utáni állapotokat tükrözik. Minden értékhez a dátumot és időpontot is rögzíti a műszer. A következő paraméterek olvashatóak ki: háromfázisú feszültség ( V L-L ) L1 fázis feszültség (V L1 ) L2 fázis feszültség (V L2 ) L3 fázis feszültség (V L3 ) háromfázisú áramerősség ( I) L1 fázis áramerősség (I L1 ) L2 fázis áramerősség (I L2 ) L3 fázis áramerősség (I L3 ) háromfázisú hatásos teljesítmény ( W) háromfázisú látszólagos teljesítmény ( VA) háromfázisú teljesítménytényező ( PF) háromfázisú átlagos hatásos teljesítmény ( W av ) 13

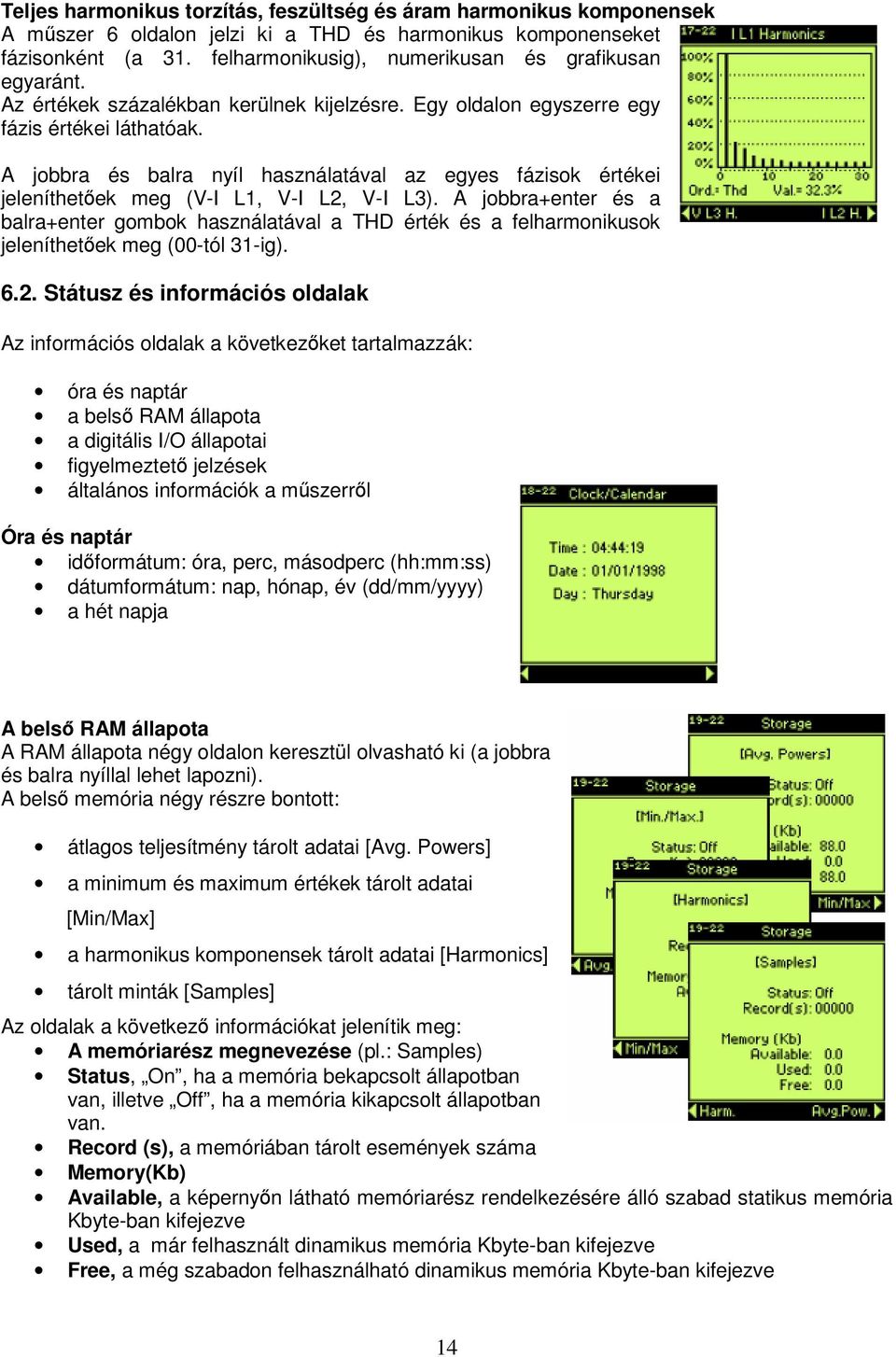

14 Teljes harmonikus torzítás, feszültség és áram harmonikus komponensek A műszer 6 oldalon jelzi ki a THD és harmonikus komponenseket fázisonként (a 31. felharmonikusig), numerikusan és grafikusan egyaránt. Az értékek százalékban kerülnek kijelzésre. Egy oldalon egyszerre egy fázis értékei láthatóak. A jobbra és balra nyíl használatával az egyes fázisok értékei jeleníthetőek meg (V-I L1, V-I L2, V-I L3). A jobbra+enter és a balra+enter gombok használatával a THD érték és a felharmonikusok jeleníthetőek meg (00-tól 31-ig) Státusz és információs oldalak Az információs oldalak a következőket tartalmazzák: óra és naptár a belső RAM állapota a digitális I/O állapotai figyelmeztető jelzések általános információk a műszerről Óra és naptár időformátum: óra, perc, másodperc (hh:mm:ss) dátumformátum: nap, hónap, év (dd/mm/yyyy) a hét napja A belső RAM állapota A RAM állapota négy oldalon keresztül olvasható ki (a jobbra és balra nyíllal lehet lapozni). A belső memória négy részre bontott: átlagos teljesítmény tárolt adatai [Avg. Powers] a minimum és maximum értékek tárolt adatai [Min/Max] a harmonikus komponensek tárolt adatai [Harmonics] tárolt minták [Samples] Az oldalak a következő információkat jelenítik meg: A memóriarész megnevezése (pl.: Samples) Status, On, ha a memória bekapcsolt állapotban van, illetve Off, ha a memória kikapcsolt állapotban van. Record (s), a memóriában tárolt események száma Memory(Kb) Available, a képernyőn látható memóriarész rendelkezésére álló szabad statikus memória Kbyte-ban kifejezve Used, a már felhasznált dinamikus memória Kbyte-ban kifejezve Free, a még szabadon felhasználható dinamikus memória Kbyte-ban kifejezve 14

15 A tárolás FIFO (first in first out) típusú. Ha a memória megtelik, a régebbi adatokat az új adatok automatikusan felülírják. A tárolt adatok az NRG szoftver segítségével tölthetőek le a számítógépre. Figyelem: Amennyiben a fenti paraméterek bármelyikének tárolását engedélyezzük, a SETUP-ból való kilépéskor üzenet jelenik meg, amely megkérdezi a felhasználót, hogy az előzőleg tárolt adatok törlődjenek-e. Digitális I/O A digitális ki- és bemenetek állapotát 2 oldalon keresztül lehetséges kiolvasni a feltüntetett állapotok ON (bekapcsolva) és OFF (kikapcsolva). A --- kijelzés azt jelzi, hogy az adott be- vagy kimenet nincs beépítve. Figyelmeztetések A figyelmeztetések 2 oldalon tekinthetők meg. Az első oldal a feszültség és árambekötéseket ellenőrzi. Ha legalább egy áramváltó fordítva van bekötve, a "WARNING TA" felirat jelenik meg, ellenkező esetben a "TA: OK" felirat olvasható. Ha a fázissorrend nem megfelelő, a "WARNING" olvasható, ellenkező esetben "Phases Sequence OK". A fázissorrendre vonatkozó információ csak akkor jelenik meg, ha a feszültségszint magasabb, mint 10V, ellenkező esetben a "Low voltage, No Info felirat olvasható". A második oldal a belső telep állapotát mutatja. Ha a belső telep feszültsége kisebb, mint 2.3 V a "Battery Low" felirat jelenik meg, egyébként a "Battery OK". Figyelem: Ha a telep feszültségszintje 2.3 V alá csökken, a műszer elveszti az összes RAM-ban tárolt adatot. Általános információk Az alábbi általános információk olvashatóak a képernyőn: gyártási szám és típusnév firmware verzió és kommunikációs protokoll felhasználható RAM és harmonikusok valamint tarifák kalkulációjának opciója hardver konfiguráció: digitális I/O, analóg kimenet és második soros port, amennyiben installálva van A "No" kijelzés azt jelenti, hogy az adott opció nincs installálva. Ezek az adatok azonosítják a műszert egy lehetséges funkcionális bővítés esetén. 15

16 7. SETUP 7.1. Main Menu(Főmenü) Setup: A következő pontokban ismertetjük az egyes menüpontok jelentését GENERAL(ÁLTALÁNOS) menü: KCT, lehetővé teszi az áramváltó áttétel arányának beállítását. Pl. Ha az áramváltó áttétele 200/5 A, a beállítandó érték 40. A beállítható tartomány: 0.01-tól ig terjed. KVT, lehetővé teszi a feszültségváltó áttétel arányának beállítását, amennyiben van az áramkörben. Pl. Ha a feszültségváltó áttétele 20000/100 V, a beállítandó érték 200.A beállítható tartomány: 0.01-tól ig terjed. Mode, a bekötési mód megválasztását teszi lehetővé. Lehetséges 4 vezetékes, 3 vezetékes és Aron kapcsolás kiválasztása a 5.4 bekezdés szerint. Warnings, bekapcsolva [Yes] 15 másodpercenként megjelenik a figyelmeztetések oldal, amennyiben rossz az áramváltóbekötés vagy a fázissorrend. A belső telep lemerülésére utaló felirat ettől a beállítástól függetlenül megjelenik, ha szükséges. B.Light, a háttérvilágítás bekapcsolási ideje másodpercben (0-tól 360 másodpercig állítható). Az állandóan bekapcsolt háttérvilágításhoz állítson be 0 értéket. A kijelzés erőssége minden 1000 óra üzemidő után 10%-al csökken. Def. Page Time, másodperc között állítható, a beállított idő elteltével visszatér az alapértelmezett képernyőre Synchronization: az alapfrekvenciához történő szinkronizáció meghatározása. Mode: belső vagy külső (V L1 ). Freq.: szinkronizálási frekvencia (5-500 Hz-ig állítható). Set Clock, a műszer belső órája állítható be Dátumfomátum: nap:hónap:év Időformátum: óra:perc:másodperc Day Light: a téli és nyári időszámítás figyelembevételét lehetséges bekapcsolni. A műszer 1997 és 2030 között tudja kezelni a dátumokat. Password, a Setup-hoz való hozzáféréshez lehetséges számjegyes jelszó megadása. Az alapbeállítás 0000, ekkor a Setup mindig elérhető és minden paraméter megváltoztatható. Ha a jelszó 0000-tól eltérő (0000 és 9999 között adható meg), akkor a Setup-ba való belépéskor a műszer mindig kéri a jelszót. Ha a jelszót nem adja be a felhasználó, az aktuális paramétereket akkor is meg lehet tekinteni, de nem lehet megváltoztatni. Access: itt vihető be az a 6 digites kód, amely lehetővé teszi harmonikusok és a tarifák mérését. A kódot a gyártási szám határozza meg, a fenti funkciók utólag is aktiválhatóak (opció). User Page, kiválaszthatunk 5 paramétert, amiket majd a felhasználói képernyőn láthatunk 16

17 7.3. Soros kommunikáció A programozható paraméterek a következők: A SERIAL COMM menü lehetővé teszi a kommunikáció paramétereinek beállítását. A RS 232 RS 485 paraméterek beállításához a COM1 almenü paramétereit kell beállítani, a COM2 almenü az opcionális második RS 485 portra vonatkozik. Protocol, ASCII és MODBUS protokoll választható Address, az eszköz logikai címe. MODBUS esetén 01-től 255-ig, ASCII esetén 01-től 128- ig állítható. Ez a szám azonosítja a műszert a hálózatban. ASCII protokoll esetén az NRG szoftver automatikusan beállítja a számot, MODBUS protokoll esetén manuálisan kell beállítani. COM1/COM2 - Baud, átviteli sebesség, 1200-tól bps-ig állítható - Parity, paritás, választható NONE, EVEN vagy ODD (nincs, páros és páratlan) - Databit, adatbitek száma, 7 vagy 8 - Type, a soros kimenet típusa, a COM1 és a COM2 is egyaránt lehet RS232 vagy RS Átlagszámítás Az átlagszámítás paramétereit lehet ebben a menüpontban megváltoztatni. - Sync AVG, a szinkronizáció módját lehet meghatározni: Int.Rtc.: a beépített órát használja, az átlagszámítás akkor kezdődik, mikor az óra percet vált Ext.DI: a 2. digitális kimenet(di2)-t használja az átlagszámítás start és stop szinkronizációjához. A digitális kimenet automatikusan ExtDI-re vált. Int+Ext: a kettő együtt. A digitális kimenet automatikusan ExtDI-re vált. - Time Avg, az integrálási idő állítható be átlagos teljesítmény kalkulálásához 7.5. Fogyasztásmérés tarifákra osztva(h opció) A H opció lehetővé teszi a fogyasztást 4 különböző tarifára osztottan mérni, így lehetővé válik a csúcs és völgyidőszakok fogyasztásának elkülönítése. Type: lehetővé teszi a mérési nagyságrend kiválasztását, mely lehet kwh (Normal) vagy MWh (Heavy). A tarifák beállításához a SETUP menü TIMEBANDS almenüjébe kell belépni. Tíz különböző periódus programozható be (Period 01-10), egyenként nyolc idősávban (Time 1-8), amely idősávokhoz egyenként hozzárendelhető négy tarifa (P1-P4). 17

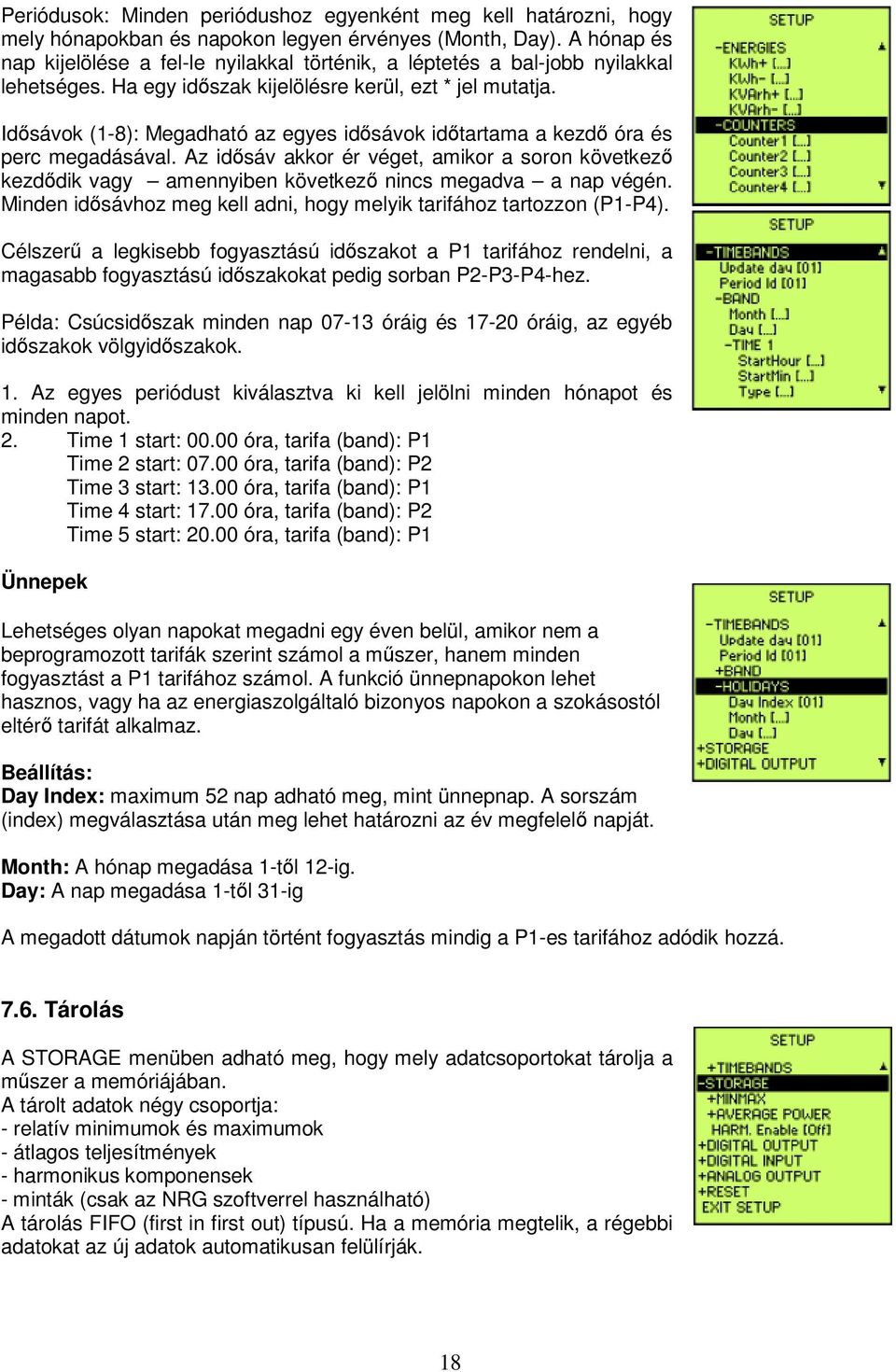

18 Periódusok: Minden periódushoz egyenként meg kell határozni, hogy mely hónapokban és napokon legyen érvényes (Month, Day). A hónap és nap kijelölése a fel-le nyilakkal történik, a léptetés a bal-jobb nyilakkal lehetséges. Ha egy időszak kijelölésre kerül, ezt * jel mutatja. Idősávok (1-8): Megadható az egyes idősávok időtartama a kezdő óra és perc megadásával. Az idősáv akkor ér véget, amikor a soron következő kezdődik vagy amennyiben következő nincs megadva a nap végén. Minden idősávhoz meg kell adni, hogy melyik tarifához tartozzon (P1-P4). Célszerű a legkisebb fogyasztású időszakot a P1 tarifához rendelni, a magasabb fogyasztású időszakokat pedig sorban P2-P3-P4-hez. Példa: Csúcsidőszak minden nap óráig és óráig, az egyéb időszakok völgyidőszakok. 1. Az egyes periódust kiválasztva ki kell jelölni minden hónapot és minden napot. 2. Time 1 start: óra, tarifa (band): P1 Time 2 start: óra, tarifa (band): P2 Time 3 start: óra, tarifa (band): P1 Time 4 start: óra, tarifa (band): P2 Time 5 start: óra, tarifa (band): P1 Ünnepek Lehetséges olyan napokat megadni egy éven belül, amikor nem a beprogramozott tarifák szerint számol a műszer, hanem minden fogyasztást a P1 tarifához számol. A funkció ünnepnapokon lehet hasznos, vagy ha az energiaszolgáltaló bizonyos napokon a szokásostól eltérő tarifát alkalmaz. Beállítás: Day Index: maximum 52 nap adható meg, mint ünnepnap. A sorszám (index) megválasztása után meg lehet határozni az év megfelelő napját. Month: A hónap megadása 1-től 12-ig. Day: A nap megadása 1-től 31-ig A megadott dátumok napján történt fogyasztás mindig a P1-es tarifához adódik hozzá Tárolás A STORAGE menüben adható meg, hogy mely adatcsoportokat tárolja a műszer a memóriájában. A tárolt adatok négy csoportja: - relatív minimumok és maximumok - átlagos teljesítmények - harmonikus komponensek - minták (csak az NRG szoftverrel használható) A tárolás FIFO (first in first out) típusú. Ha a memória megtelik, a régebbi adatokat az új adatok automatikusan felülírják. 18

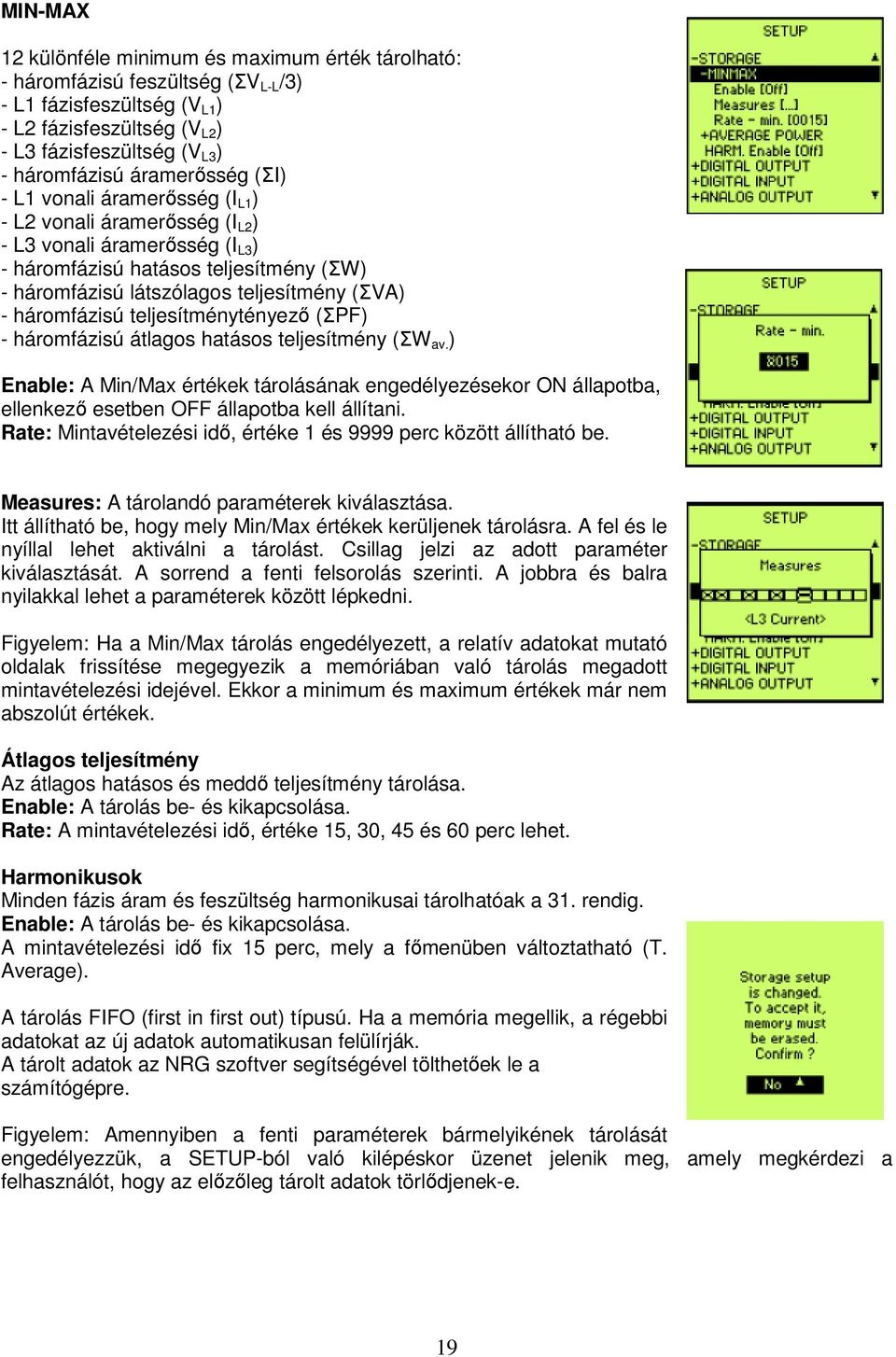

19 MIN-MAX 12 különféle minimum és maximum érték tárolható: - háromfázisú feszültség (ΣV L-L /3) - L1 fázisfeszültség (V L1 ) - L2 fázisfeszültség (V L2 ) - L3 fázisfeszültség (V L3 ) - háromfázisú áramerősség (ΣI) - L1 vonali áramerősség (I L1 ) - L2 vonali áramerősség (I L2 ) - L3 vonali áramerősség (I L3 ) - háromfázisú hatásos teljesítmény (ΣW) - háromfázisú látszólagos teljesítmény (ΣVA) - háromfázisú teljesítménytényező (ΣPF) - háromfázisú átlagos hatásos teljesítmény (ΣW av. ) Enable: A Min/Max értékek tárolásának engedélyezésekor ON állapotba, ellenkező esetben OFF állapotba kell állítani. Rate: Mintavételezési idő, értéke 1 és 9999 perc között állítható be. Measures: A tárolandó paraméterek kiválasztása. Itt állítható be, hogy mely Min/Max értékek kerüljenek tárolásra. A fel és le nyíllal lehet aktiválni a tárolást. Csillag jelzi az adott paraméter kiválasztását. A sorrend a fenti felsorolás szerinti. A jobbra és balra nyilakkal lehet a paraméterek között lépkedni. Figyelem: Ha a Min/Max tárolás engedélyezett, a relatív adatokat mutató oldalak frissítése megegyezik a memóriában való tárolás megadott mintavételezési idejével. Ekkor a minimum és maximum értékek már nem abszolút értékek. Átlagos teljesítmény Az átlagos hatásos és meddő teljesítmény tárolása. Enable: A tárolás be- és kikapcsolása. Rate: A mintavételezési idő, értéke 15, 30, 45 és 60 perc lehet. Harmonikusok Minden fázis áram és feszültség harmonikusai tárolhatóak a 31. rendig. Enable: A tárolás be- és kikapcsolása. A mintavételezési idő fix 15 perc, mely a főmenüben változtatható (T. Average). A tárolás FIFO (first in first out) típusú. Ha a memória megellik, a régebbi adatokat az új adatok automatikusan felülírják. A tárolt adatok az NRG szoftver segítségével tölthetőek le a számítógépre. Figyelem: Amennyiben a fenti paraméterek bármelyikének tárolását engedélyezzük, a SETUP-ból való kilépéskor üzenet jelenik meg, amely megkérdezi a felhasználót, hogy az előzőleg tárolt adatok törlődjenek-e. 19

20 7.7. Digitális kimenetek A digitális kimenetek programozhatóak alarm-nak (túlterhelés, terhelés menedzsment fogyasztás optimalizáláshoz, stb.), impulzuskimenetnek, vagy távvezérlő kimenetnek, amelyet az NRG szoftverrel lehet aktiválni. Out index: A kimenet számát jelzi (alapkiépítésben DO1 és DO2). Type: Kiválasztható a szükséges funkció a következők szerint: - Always Off: a digitális kimenet mindig tiltva van, ez megváltoztatható az NRG szoftverrel - Energy Pulse: a fogyasztással arányos impulzus kimenet - Min. Thresold: a kimenet aktiválódik, ha a kiválasztott paraméter értéke kisebb, mint a beprogramozott érték - Max. Thresold: a kimenet aktiválódik, ha a kiválasztott paraméter értéke nagyobb, mint a beprogramozott érték - Band: Sáv jellegű alarm, a kimenet aktiválódik, ha a kiválasztott paraméter értéke kisebb, mint a megadott minimumérték vagy nagyobb, mint a megadott maximumérték - Always On: a kimenet mindig engedélyezve van, ez megváltoztatható az NRG szoftverrel Measure Code: A digitális kimenethez társítható mérés kódszáma, amely 128 és 257 között lehet (lásd 11-es fejezet). Impulzusos kimenetnél fogyasztás paramétert kell választani. Value: A küszöbérték (pl. 340 V esetén 340.0, vagy 150 kw esetén ) vagy az impulzussűrűség (pl. impulzus minden 1 kwh-nál: 1.00; 0.01-től 100 kwh/impulzus között programozható) megadása. Inf-Sup Value: Az alsó és felső határérték megadása sáv jellegű alarm esetén Time: A késleltetés megadása, amely a határérték átlépése után számítódik (0-655s) vagy az impulzusszélesség megadása ( ms). Hysteresis: Az a százalékban megadott hiszterézis érték, amely meghatározza, hogy az alarm mikor térjen vissza kikapcsolt állapotba (pl. ha a megadott felső határérték 150 kw 10% hiszterézissel, az alarm =135kW értéknél fog megszűnni). Impulzus kimenet üzemmódban nem használható Digitális bemenet A Digital Input menüben lehetséges a bemenet tulajdonságait meghatározni. Type: a működés módját határozza meg: Not used: a bemenet nincs használatban Clock syncronization: A belső óra szinkronizálása. Ha impulzus érkezik a bemenetre, a belső óra másodpercszámlálója nullázódik Példa: 17:31:23 ---> 17:31:00 16:45:53 ---> 16:46:00 20

21 - Period: Fogyasztásmérés tarifaváltása az alábbi táblázat szerint: Digitális bemenet 2 Digitális bemenet 1 Kiválasztott tarifa KI KI P1 KI BE P2 BE KI P3 BE BE P4 BE: a bemeneten 12V-24V feszültség van KI: a feszültség 0V A tarifaváltás akkor történik meg, ha a műszer legalább egy digitális bemenet megváltozását érzékeli Analóg kimenet (opció) Az Analog Output kimenetet kiválasztva, a következő oldalak jelennek meg: Out Index: a kiválasztandó kimenet száma Type: a kimenet típusának megválasztása (disabled (nincs kimenet), 0-20 ma, 4-20 ma) Measure Code: Az analóg kimenethez társítható mérés kódszáma, amely 128 és 257 között lehet (lásd 11-es fejezet). Min-Max Value: A 0 vagy 4 ma-hez és a 20 ma-hez rendelt minimum és maximum értékek megadása. Ha a megadott minimum érték nagyobb, mint a megadott maximum érték, a kimeneti jel fordítottan arányos lesz a beállított paraméter értékével Reset A Reset oldalon négy csoportba sorolva lehetőség van a következő értékek nullázására ill. alaphelyzetbe állítására. Reset Measures: A kiválasztott csoportok mért és tárolt értékeinek nullázása. Reset All: Az összes tárolt mért érték nullázása (minimumok és maximumok, fogyasztásmérés, tarifák) Reset Min/Max: Csak a minimumok és maximumok nullázása Timebands: Csak a tarifák nullázása Energies: Csak a fogyasztásmérési adatok nullázása Reset Storage: Az összes memóriában tárolt érték tárolása Reset Setup: A Setup-ban beállított paraméterek alaphelyzetbe állítása Reset Global: A műszer teljes nullázása (Setup, mért értékek, RAM) Exit Setup A Setup utolsó menüpontja, amellyel ki lehet lépni a beállításokból és visszatérni a mérési üzemmódba. A kilépés a jobbra és balra nyilak egyidejű megnyomásával is lehetséges. 21

22 8. EMA soros kommunikáció protokoll Az EMA multifunkciós hálózati analizátorok 2 szabványos kommunikációs protokollal rendelkeznek: ASCII MODBUS-RTU és opcionálisan: PROFIBUS külső modulként TCP/IP külső modulként A szabványos kommunikációs protokoll segítségével az analizátorok hálózatba köthetőek és összekapcsolhatóak számítógéppel, ha van megfelelő szoftver telepítve a PC-n. Az NRG szoftver MODBUS protokollt használva, automatikusan megkeresi az eszközöket a hálózaton, letölti arról az adatokat, stb. 22

23 TERMÉKEK Kisfeszültségű mérőváltók, átalakítók Áramváltók Bontható áramváltók, lakatfogók Távadók áram, feszültség, teljesítmény, Leválasztó jelátalakítók Söntök Automatika elemek Érzékelők és távadók Hőérzékelők Hőmérséklet távadók Kompenzációs vezetékek Műszerek, mérőeszközök Infra hőmérséklet érzékelők és távadók Páratartalom érzékelők és távadók Kijelző műszerek, indikátorok és számlálók Nyomás érzékelők és távadók Analóg kijelzők táblába és készülékbe építhető Műanyagipari nyomás érzékelők és távadók Digitális kijelzők táblába és készülékbe építhető Meteorológiai érzékelők és távadók Számlálók impulzus, üzemóra, mechanikus, programozható Megvilágítás érzékelők és távadók PH érzékelők és távadók Villamos hálózatmérő műszerek Vezetőképesség érzékelők és távadók Fogyasztásmérők Multifunkciós műszerek Fordulat és helyzet jeladók Hálózati analizátorok Fordulatjeladók Villamos biztonságtechnikai műszerek Lineáris potenciométerek Érintésvédelmi műszerek Villamos készülék és berendezésvizsgálók Szabályozók Hőmérséklet szabályozók Hordozható villamos műszerek Program- és folyamatszabályozók Voltstick, Magnetstick Feszültségkémlelők, feszültségvizsgálók Épületgépészeti szabályozók Kábelkeresők nyomvonalkövető és hibahelykereső Multiméterek analóg és digitális Fűtésszabályozók Lakatfogók és digitális lakatfogó multiméterek Melegvíz szabályozók Hálózati analizátorok Sugárzó hő szabályozók Környezetvizsgáló műszerek Hőmérsékletmérők infra, hőelem, ellenállás Páratartalom- és hőmérsékletmérők Légsebesség- és hőmérsékletmérők Megvilágításmérők Nyomásmérők Hangszintmérők További jellemzők mérése Multifunkciós műszerek Térerőmérők elektromos és mágneses Energiagazdálkodási műszerek Villamos teljesítménykorlátozó adatgyűjtők Gázfogyasztás ellenőrzőrendszerek Laboratóriumi műszerek és berendezések Dekádok Tápegységek Hordozható analóg műszerek Asztali digitális multiméterek Oszcilloszkópok Függvénygenerátorok Kalibrátorok Labor bútorok, beépíthető egységek Oktatási eszközök Beavatkozó szervek Motorosszelepek Mágnesszelepek Szilárdtestrelék Relék Adatrögzítő eszközök és kellékei Adatgyűjtős kéziműszerek Mérésadatgyűjtők Regisztrálók papír és elektronikus alapú Regisztráló papírok, színszalagok, írófejek Kalibrátorok labor és terepi használatra Hőmérsékletkalibrátorok Egységjel kalibrátorok Villamos mennyiség kalibrátorok Biztonságtechnikai készülék kalibrátorok 23
