1 Az energiagazdálkodás új lehetőségei - ÖKOHÁZ program MAGYAR INGATLANTANÁCS AZ ÖSSZEFOGÁS EREJÉVEL

2 innováció = új lehetőségek képesség az újra Ausztriában elkészült az a Napfényház névre keresztelt családi ház, amely a Velux Cégcsoport által indított, a fenntartható életmód lehetőségeit vizsgáló Model Home 2020 program harmadik épülete. A program keretein belül az eddigi két dán és a mostani osztrák épület mellett még további három ház épül fel a jövőben Németországban, Franciaországban és Nagy-Britanniában.

3 Napfényház A bemutatásra került, épülő aktív ház 30 év alatt annyi energiát termel, amivel kompenzálja a felépítése, és az üzemeltetése során keletkező CO2 kibocsátást. Egyedülálló, részletes energetikai számítás készült, amely nemcsak az épület üzemeltetéséből származó CO2 kibocsátást, hanem a felhasznált építőanyagok, gépészeti berendezések előállítása (beleértve a szállítást is) során keletkező légszennyezést is figyelembe vette.

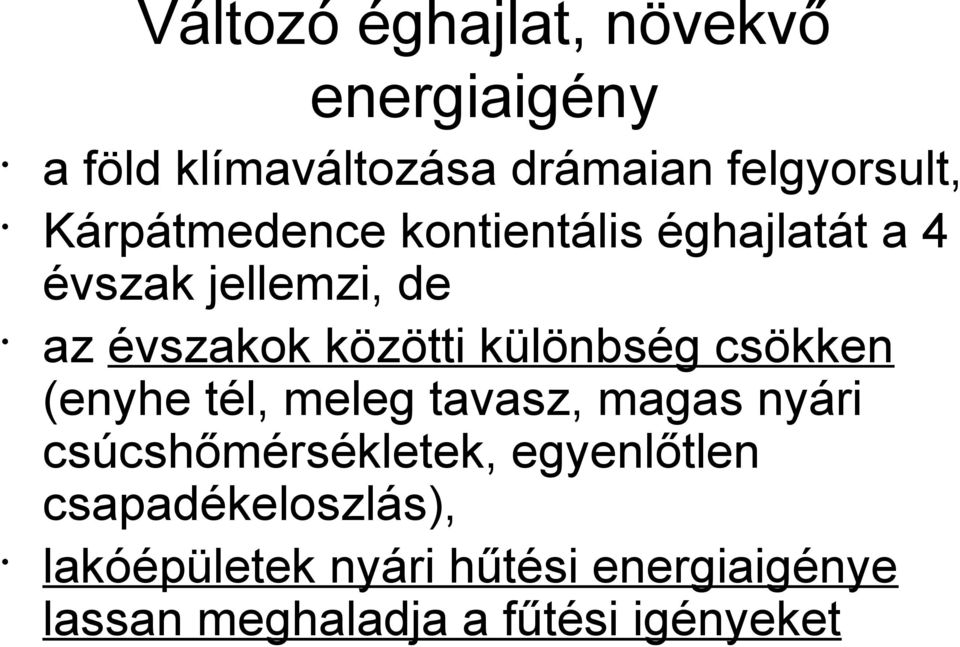

4 Változó éghajlat, növekvő energiaigény a föld klímaváltozása drámaian felgyorsult, Kárpátmedence kontientális éghajlatát a 4 évszak jellemzi, de az évszakok közötti különbség csökken (enyhe tél, meleg tavasz, magas nyári csúcshőmérsékletek, egyenlőtlen csapadékeloszlás), lakóépületek nyári hűtési energiaigénye lassan meghaladja a fűtési igényeket

5 Megújuló energiaforrások a víz mozgási energiáját kihasználva villamosenergiatermelés, a szél mozgási energiáját kihasználva villamosenergiatermelés, a föld mélyének a hőjét (geotermia) kihasználva hő- és villamosenergia-termelés, a nap energiájának hasznosításával hőenergia-termelés, földbe tárolt energia hasznosítása hőszivattyúval hőenergiaként, biomassza elégetésével hő- és villamosenergia termelés, biogáz elégetésével hő- és villamosenergia-termelés

6 Környezettudatos és energiatakarékos épületek A legjobb energiamegtakarítási módszer, ha az épület tájolásával, szerkezeti kialakításával, megfelelő hőszigeteléssel, árnyékolással igyekszünk az energiaigényt a legkisebb mértékűre csökkenteni, de a legjobban hőszigetelt épületben is szükség van szellőztetésre és használati melegvízre

7 Az épület tájolása, szerkezeti kialakítása A legjobb energiamegtakarítási módszer, ha épület tájolásával, szerkezeti kialakításával, megfelelő hőszigeteléssel, árnyékolással igyekszünk az energiaigényt a legkisebbre csökkenteni.

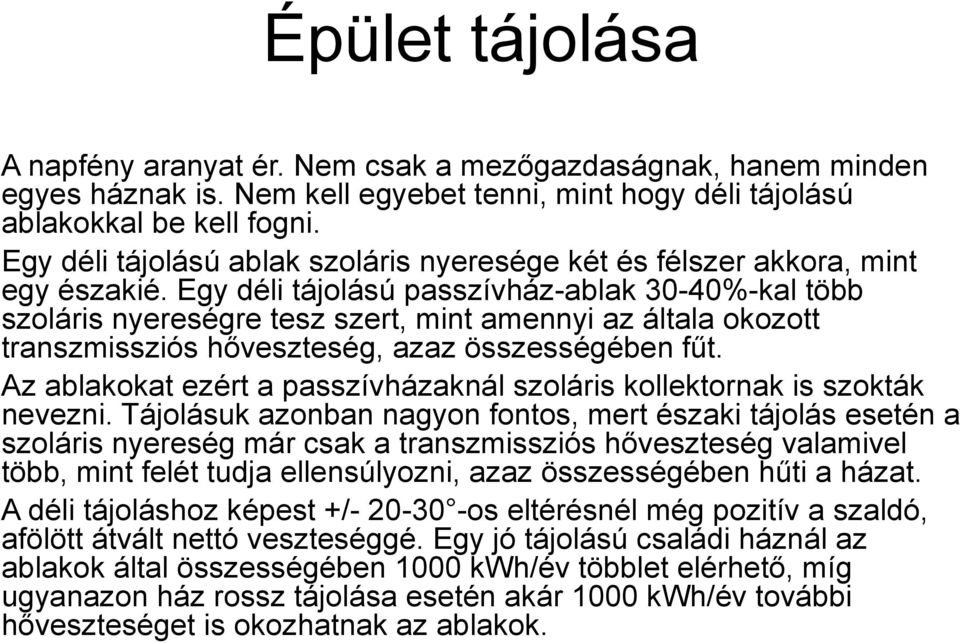

8 Épület tájolása A napfény aranyat ér. Nem csak a mezőgazdaságnak, hanem minden egyes háznak is. Nem kell egyebet tenni, mint hogy déli tájolású ablakokkal be kell fogni. Egy déli tájolású ablak szoláris nyeresége két és félszer akkora, mint egy északié. Egy déli tájolású passzívház-ablak 30-40%-kal több szoláris nyereségre tesz szert, mint amennyi az általa okozott transzmissziós hőveszteség, azaz összességében fűt. Az ablakokat ezért a passzívházaknál szoláris kollektornak is szokták nevezni. Tájolásuk azonban nagyon fontos, mert északi tájolás esetén a szoláris nyereség már csak a transzmissziós hőveszteség valamivel több, mint felét tudja ellensúlyozni, azaz összességében hűti a házat. A déli tájoláshoz képest +/ os eltérésnél még pozitív a szaldó, afölött átvált nettó veszteséggé. Egy jó tájolású családi háznál az ablakok által összességében 1000 kwh/év többlet elérhető, míg ugyanazon ház rossz tájolása esetén akár 1000 kwh/év további hőveszteséget is okozhatnak az ablakok.

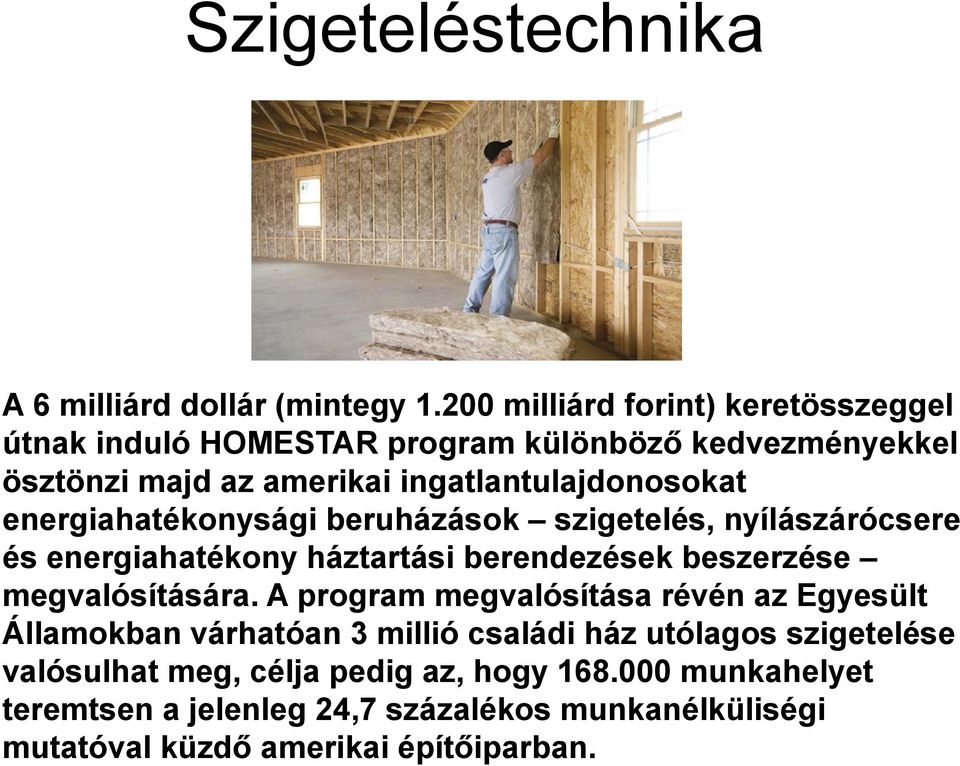

9 Szigeteléstechnika A 6 milliárd dollár (mintegy milliárd forint) keretösszeggel útnak induló HOMESTAR program különböző kedvezményekkel ösztönzi majd az amerikai ingatlantulajdonosokat energiahatékonysági beruházások szigetelés, nyílászárócsere és energiahatékony háztartási berendezések beszerzése megvalósítására. A program megvalósítása révén az Egyesült Államokban várhatóan 3 millió családi ház utólagos szigetelése valósulhat meg, célja pedig az, hogy munkahelyet teremtsen a jelenleg 24,7 százalékos munkanélküliségi mutatóval küzdő amerikai építőiparban.

10 Intenzív hőszigetelés Az Austrotherm Grafit nagyon jó hőtechnikai értékekkel rendelkezik. A termék jellegzetes szürke színét az ultrafinom szemcséjű grafit adalékolásnak köszönheti. A grafit adalék a sugárzásos hőátadást csökkenti le a polisztirol cellákban, és így az anyag hővezetési tényezője kedvezőbb lesz. A GRAFIT tervezési hővezetési tényezője 0,032 W/mK, szemben a megszokott fehér színű homlokzatszigetelő lapok (AT-H80) 0,040 W/mK értékével. A 20 %-al jobb hővezetési tényező hasonló mértékű többlet energia megtakarítást jelent.

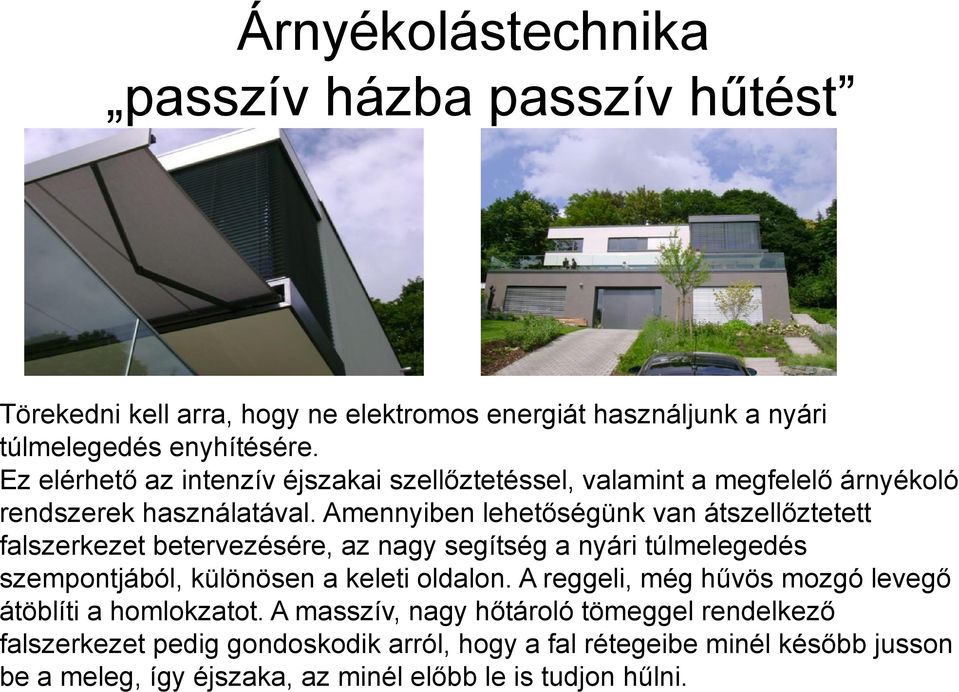

11 Árnyékolástechnika passzív házba passzív hűtést Törekedni kell arra, hogy ne elektromos energiát használjunk a nyári túlmelegedés enyhítésére. Ez elérhető az intenzív éjszakai szellőztetéssel, valamint a megfelelő árnyékoló rendszerek használatával. Amennyiben lehetőségünk van átszellőztetett falszerkezet betervezésére, az nagy segítség a nyári túlmelegedés szempontjából, különösen a keleti oldalon. A reggeli, még hűvös mozgó levegő átöblíti a homlokzatot. A masszív, nagy hőtároló tömeggel rendelkező falszerkezet pedig gondoskodik arról, hogy a fal rétegeibe minél később jusson be a meleg, így éjszaka, az minél előbb le is tudjon hűlni.

12 Energiatakarékos, megújuló energiaforráson alapuló fűtési, használati melegvíz ellátási és hűtési megoldások hőtermelés biomasszából, hőtermelés hőszivattyúval, hőtermelés napkollektorral

13 Hőtermelés biomasszából közvetlen tüzelés (kályhában, kandallóban, kemencében, kazánban) pellet tüzelés (jellemzően kazánban), bio brikett tüzelés (jellemzően kazánban), faelgázosítás (jellemzően kazánban)

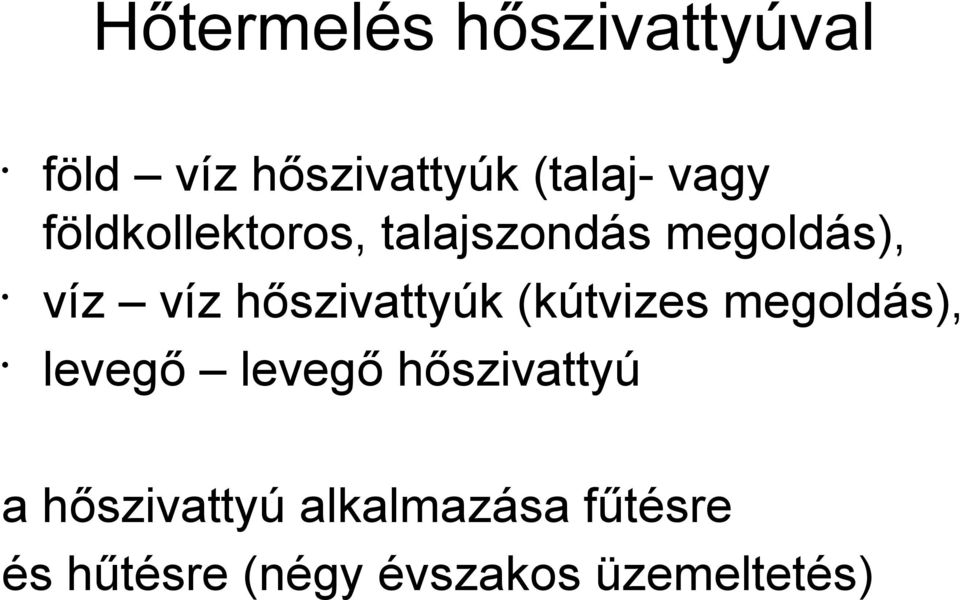

14 Hőtermelés hőszivattyúval föld víz hőszivattyúk (talaj- vagy földkollektoros, talajszondás megoldás), víz víz hőszivattyúk (kútvizes megoldás), levegő levegő hőszivattyú a hőszivattyú alkalmazása fűtésre és hűtésre (négy évszakos üzemeltetés)

15 Hőszívattyú működési elve Az úgynevezett Carnot-körfolyamat adja a hőszivattyúk működési elvét. A folyamat négy szabályosan ismétlődő és megfordítható állapotváltozásból áll. Másképpen megfogalmazva: valamilyen hőforrás ( föld, víz vagy levegő) energiáját a hőszivattyúhoz el kell juttatni és egy speciális gáz segítségével a hő leadását és felvételét kell biztosítani. A hőszivattyúban a gáz nyomás alatt van, és annak hőmérsékletét megemeli. A hőszivattyú a hőjét átadja a fűtési rendszernek. A folyamatok fenntartásához elektromos energiát kell a rendszerbe táplálni. A rendszer hatékonyságát az ún. jósági számmal (COP=Coefficient of performance) jellemezhetjük, ami azt mutatja, hogy a hőszivattyú által leadott hasznos hőteljesítmény hányszorosa a működtetéshez felhasznált elektromos energiának. A hőszivattyúk által előállított hőenergiával állandó fűtést, hűtést és melegvizet biztosíthatunk otthonunkba. Leghatékonyabban ez a hőenergia a padló-, fal és légfűtéses rendszereknél alkalmazható.

16 Hőszivattyú hőforrása Ahogyan a nevéből is adódik a hőszivattyú mindig valamilyen közeg tárolt energiáját használja működése során, ami a föld mellett lehet a víz, de akár a levegő is.

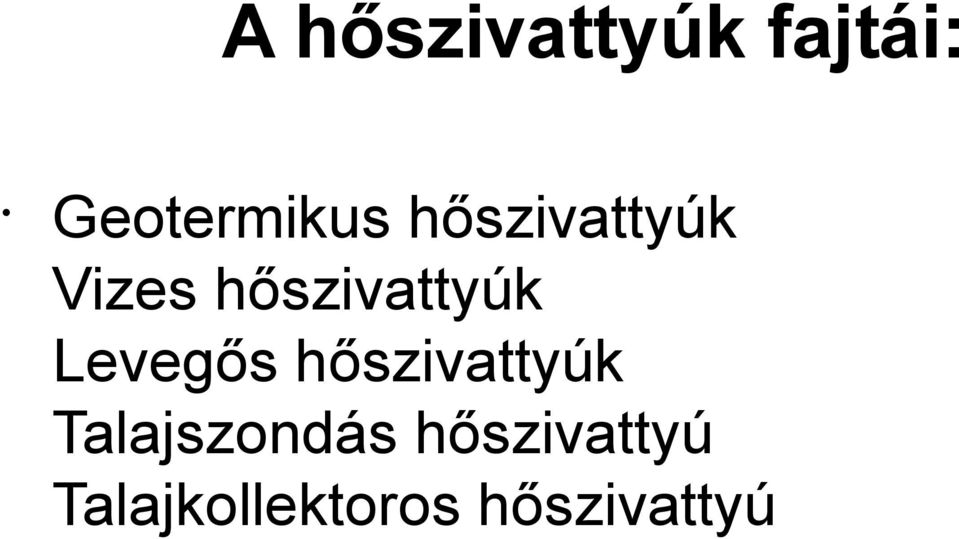

17 A hőszivattyúk fajtái: Geotermikus hőszivattyúk Vizes hőszivattyúk Levegős hőszivattyúk Talajszondás hőszivattyú Talajkollektoros hőszivattyú

18 Talajszondás, rétegvizes hőszivattyúk Talajszondás hőszivattyú Termeo CAP - "U" és kamrás" szondák A föld fölső rétegében tárolt talajvíz hőmérséklete egész évben állandó (10-12 C ). Ez megfelelő hőforrásként szolgál a Termeo NAP típusú, rétegvíz szondás hőszivattyúknak. Talajszondás hőszivattyúk esetében két kb méter mély furatokba leengedett szondák segítségével nyerik ki a föld hőjét. Ez a rendszer nagyon helytakarékos és gyakorlatilag bárhol megvalósítható.

19 Talajkollektoros hőszivatyú Talajkollektoros hőszivattyúk esetén a talajfelszín alatt kb. 1,5 2 méter mélyen vízszintesen elhelyezett csőkígyón keresztül nyernek a földből hőt. Ez a módszer olcsóbb, mint a talajszondás megoldás, de sokkal nagyobb helyigénye van, ha azonos hatékonyságot szeretnénk elérni. A fűtött épület alapterületének háromszorosa szükséges

20 Levegős hőszivattyúk A környezeti levegő hőenergiáját hasznosítja. A rendszert kültéren és beltéren egyaránt telepíthető. bárhová telepíthető, egyszerű és gyors telepítés, nem igényel jelentős előkészületeket, kisebb beruházást igényel, mint a geotermikus, vagy vizes típusok, a leggazdaságosabb megoldás a már meglévő fűtési rendszer esetén.

21 hőszivattyú elve

22 Vulcano levegő levegő kazán 1. Copelnad scroll kompresszor 2. Lemezes hőcserélő 3. Ventilátor 4. elpárologtató 5. Expanziós szelep 6. Nézőüveg 7. Kapcsolószekrény 8. Folyadékgyűjtő tartály 9. Szívóoldali szűrő 10.Nyomóoldali szűrő 11.Nyomáskapcsoló 12.Váz

23 Geoterm hőszivattyú Hőszivattyúk alkalmazásával minden épület rezsi költsége jelentősen csökkenthető és a hagyományos fűtési rendszerek teljes mértékben kiválthatóak. Ezért most épülő családi házak, fűtéskorszerűsítés vagy épületfelújítás esetén érdemes átgondolni a hőszivattyús fűtési rendszerekben rejlő lehetőségeket

24 Hőtermelés napkollektorral síkkollektorok - vákuum-csöves napkollektorok, A napkollektoros berendezések leggyakoribb változatai : - használati melegvíz előállítás (HMV), - kerti zuhany, kerti medence vizének melegítése, - használati melegvíz előállítás és központi fűtés kombinációja, - központi fűtés

25 Napkollektoros fűtés A Nap egy olyan energiaforrás, mely kiapadhatatlannak tűnik jelenleg. Meleget és fényt biztosít, életek milliárdjai függnek tőle Földünkön. Mindössze be kell gyűjteni jótékony energiáját, és máris megoldásra találtunk

26 Napkollektoros rendszerek vákuumcsöves napkollektorok síkkollektorok A vákuumcsöves napkollektor éves viszonylatra vetítve lényegesen hatékonyabban hasznosítja a napenergiát (kb. 30%-al), mint a síkkollektor. Nyári használatú üdülők melegvíz- ellátására, kültéri medencék fűtésére síkkollektoros rendszert javaslunk, ellentétben családi házak, egész évben használt építmények (szállodák, üzemek) melegvíz-ellátására, fűtésrásegítésére pedig vákuumcsöves napkollektor rendszert.

27 NAPKOLLEKTOROS FŰTÉS ÉS HASZNÁLATI MELEGVÍZ ELŐÁLLÍTÁS 1) SOLARFOCUS napkollektorok 2) Fűtés és használati melegvíztároló tartály 3) Fűtés és használati melegvíz készítő rendszer 4) Automata napkollektor vezérlőegység 5) Zárt tágulási tartály 6) Működtető, ellenőrző és biztonsági szerelvények 7) Keringető szivattyú 8) Fagyálló hőátadó folyadék

28 A SOLARTIS Napkollektoros Fűtés és Használati Melegvíz Rendszer előnyei SOLARTIS Napkollektoros Fűtés és Használati Melegvíz Rendszerrel, megfelelő napenergia hasznosítás mellett, a melegvíz szükséglet akár 75%-a, a fűtés szükséglet 25%-a is fedezhető. bármely fűtés és/vagy használati melegvíz előállító rendszer kisegítésére univerzálisan alkalmazható. az egyszerű csövezés költséghatékony megoldást nyújt bárki számára. a kiváló hőszigetelés mellett, csak minimális hőveszteséggel kell számolnunk. a rendszerbe épített, kiváló minőségű SOLARFOCUS napkollektorok az összes telepítési formára alkalmasak: falra lapostetőre szabadtéren felállítva tetőszerkezetbe tetőre...

29 Napelemes energiatermelés A napelemmel a tulajdonos kwh - t tud megtermelni évente. A beruházás költsége (a tulajdonos saját beszerzésében, külföldről ) Euró volt.

30 HÁLÓZATRA KAPCSOLT NAPELEMES RENDSZEREK A hagyományos villamos hálózattal ellátott (pl. ELMŰ) épületeknél, családi házaknál a leggazdaságosabb megoldás a hálózati szinkron-üzemű rendszer telepítése.

31 Hogyan működik a hálózatra kapcsolt napelemes rendszer? A napelemek (monokristályos vagy polikristályos egyaránt ~16%) közvetlenül villamos áramot szolgáltatnak, amelyet inverter segítségével alakítunk hálózati 230VAC~ feszültséggé. A hálózati-visszatápláló rendszerben akkumulátor nincs. A napelem rendszer nyugat-európai gyakorlatnak megfelelően az áramszolgáltatói (pl. ELMŰ/EON/DÉMÁSZ) hálózattal párhuzamosan üzemel. Ez azt jelenti, hogy amennyiben napelemeink többlet energiát termelnek, azt a hálózatra tápláljuk vissza melynek mérését egy oda-visszamérő óra végzi. Ezt a visszatáplált energiát az áramszolgáltató köteles átvenni, a betáplált energiát lehetőségünk van a későbbiekben elhasználni. A helyi áramszolgáltatóval szerződést kötve maximum 50kW-os napelem rendszerig (háztartási méretű kiserőmű) éves, szaldós elszámolási mérést alkalmazunk. Háztartási méretű kiserőmű esetén az éves szinten fogyasztott és a betermelt energia különbségét kell csak kifizetni. Vagyis ez olyan mintha annyit fizetne a szolgáltató a betermelt energiáért, mint amennyibe a fogyasztónak kerül (jelenleg bruttó kb. 50Ft/kWh). Amennyiben a szaldó pozitív a betermelt többlet energiáért fizetendő díj a vételezési energia díjának 85%-a. A termelt tiszta energia nem szennyezi környezetünket, csökkenti az üvegházhatást okozó gázkibocsátást. Továbbá nagymértékben csökkenti, vagy megszünteti villanyszámlánkat.

32 AKTÍV HÁZAK

33 Aktív ház az, ami több energiát termel, mint amit felhasznál A HORIZONT aktív házakban napelemmel, valamint szélerőművekkel állíthatjuk elő az elektromos energiát, majd a fűtést és hűtést geotermikus rendszerrel és napkollektorral állítjuk elő. A fűtési és hűtési hőleadás falsugárzó fűtéssel és hűtéssel történik. Egy 200 m2-es aktív ház, mely minimum annyi energiát termel, mint amennyit felhasznál HORIZONT kiemelten energiatakarékos készház rendszerből, nálunk bruttó 240 ezer forint négyzetméterenkénti költségből megvalósítható.

34 . Köszönöm a figyelmet
