1 KÖZÉPMAGAS ÉS MAGAS ÉPÜLETEK TŰZVÉDELMI KÉRDÉSEI TRAGIKUS TŰZESETEK TANULSÁGAI ÉPÍTÉSZEK SZÁMÁRA I. ROCKWOOL ÉPÍTÉSZETI TŰZVÉDELMI KONFERENCIA TŰZVÉDELMI SZOLGÁLTATÓK ÉS VÁLLALKOZÓK SZÖVETSÉGE MÉASZ MAGYAR ÉPÍTŐANYAG IPARI SZÖVETSÉG DR. TAKÁCS LAJOS GÁBOR Okl. építészmérnök, egyetemi adjunktus BME Épületszerkezettani Tanszék

2 PANELES TECHNOLÓGIÁVAL ÉPÜLT ÉPÜLETEK iparosított technológiával épült lakás a magyarországi ból, ezen belül csak paneles rendszerrel mintegy 507 ezer lakás épült 1962 és 1992 között hazánkban 5/1965 BM TOP rendelet: (a középmagas és magas épületek tűzvédelmének első hazai szabályozása), módosítva 1979-ben és 1986-ban Tűzvédelmi szempontból két jellegzetes csoportra oszthatók: az 5 szintes és 10 (11) szintes épületekre, utóbbiak középmagas kategóriába tartoznak

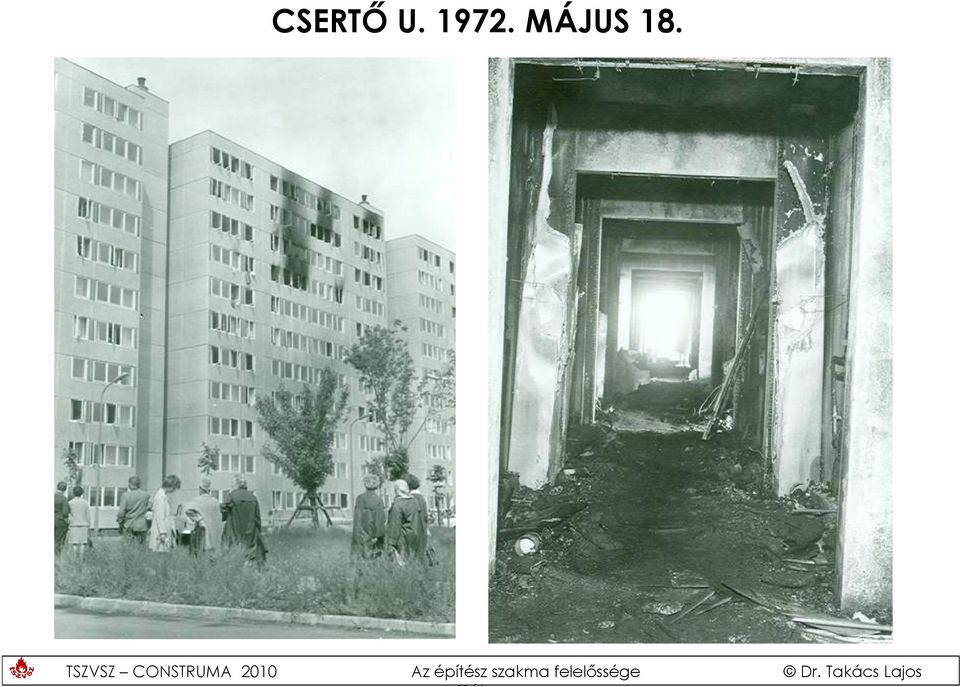

3 CSERTŐ U MÁJUS 18.

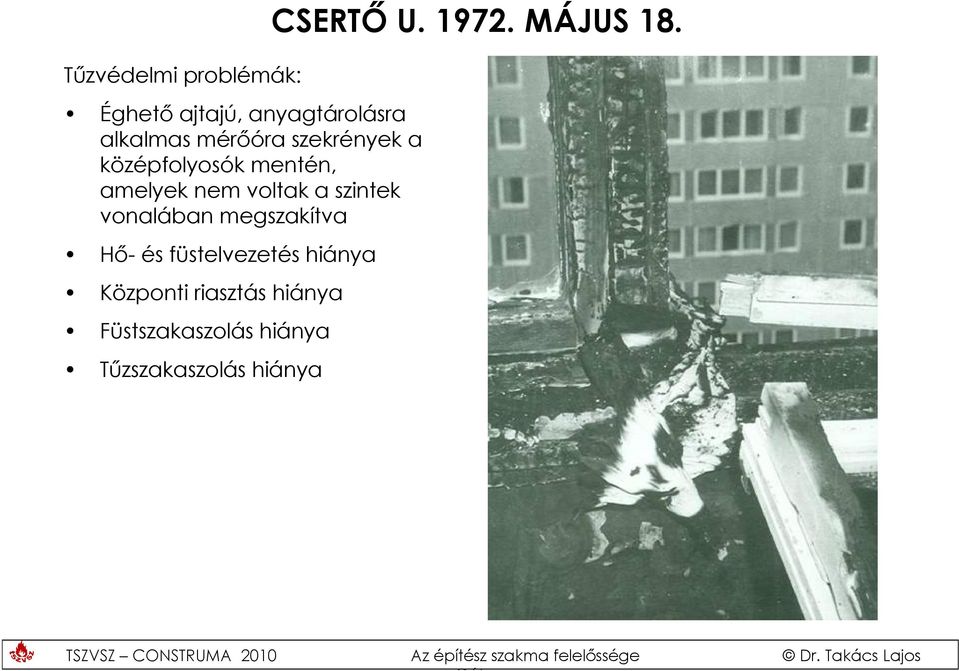

4 Tűzvédelmi problémák: Éghető ajtajú, anyagtárolásra alkalmas mérőóra szekrények a középfolyosók mentén, amelyek nem voltak a szintek vonalában megszakítva Hő- és füstelvezetés hiánya Központi riasztás hiánya Füstszakaszolás hiánya Tűzszakaszolás hiánya CSERTŐ U MÁJUS 18.

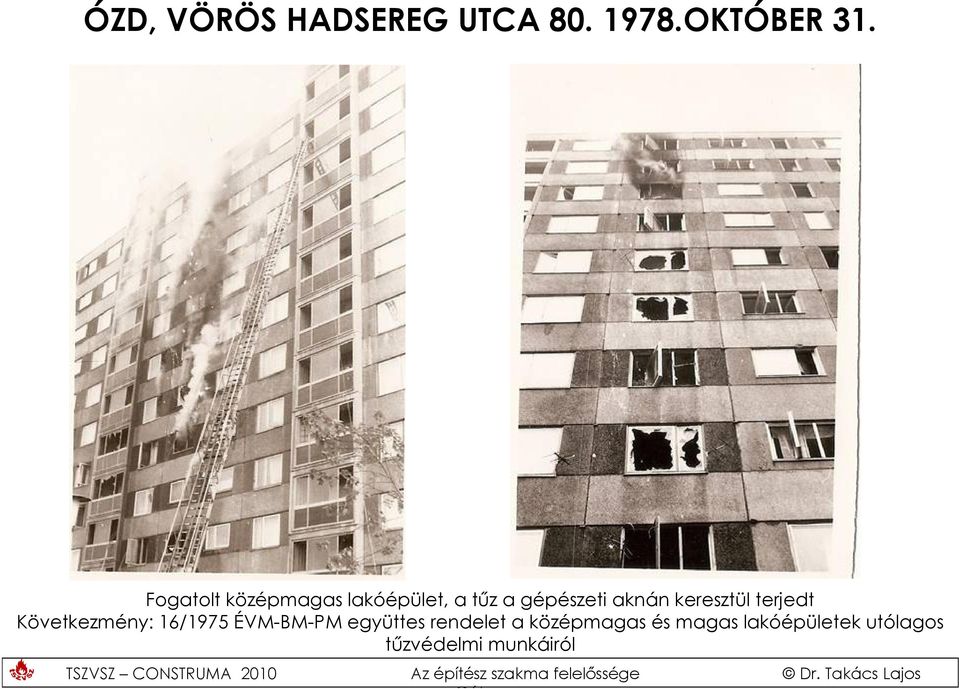

5 ÓZD, VÖRÖS HADSEREG UTCA OKTÓBER 31. Fogatolt középmagas lakóépület, a tűz a gépészeti aknán keresztül terjedt Következmény: 16/1975 ÉVM-BM-PM együttes rendelet a középmagas és magas lakóépületek utólagos tűzvédelmi munkáiról

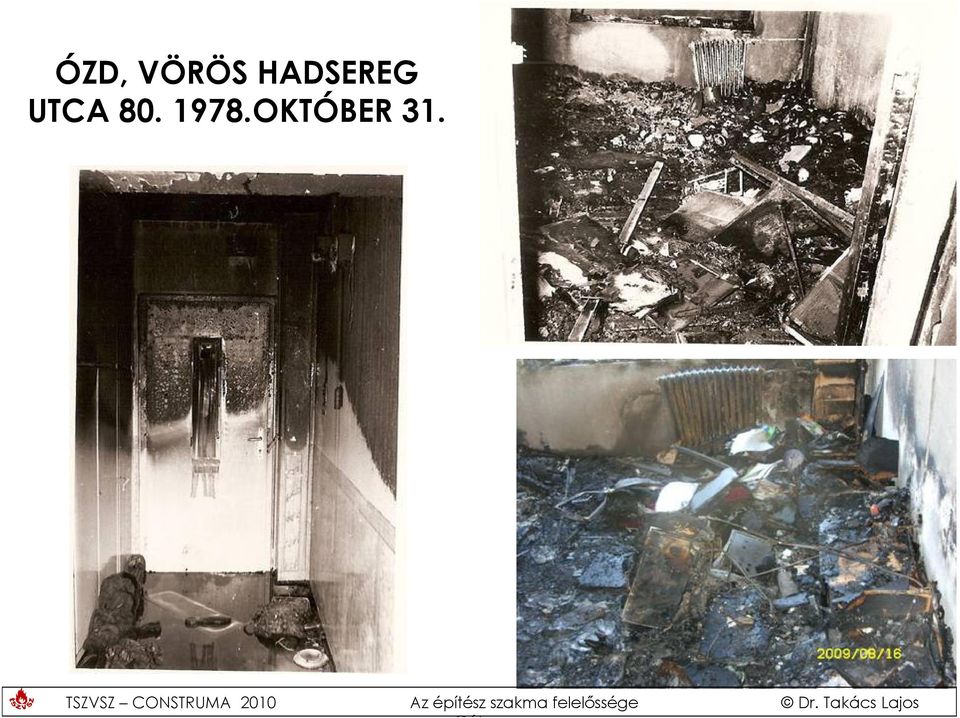

6 ÓZD, VÖRÖS HADSEREG UTCA OKTÓBER 31.

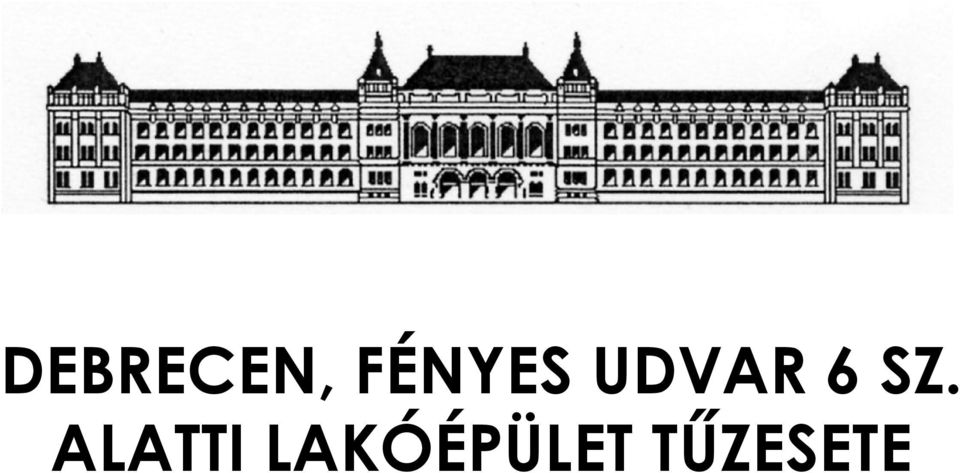

7 DEBRECEN, FÉNYES UDVAR 6 SZ. ALATTI LAKÓÉPÜLET TŰZESETE

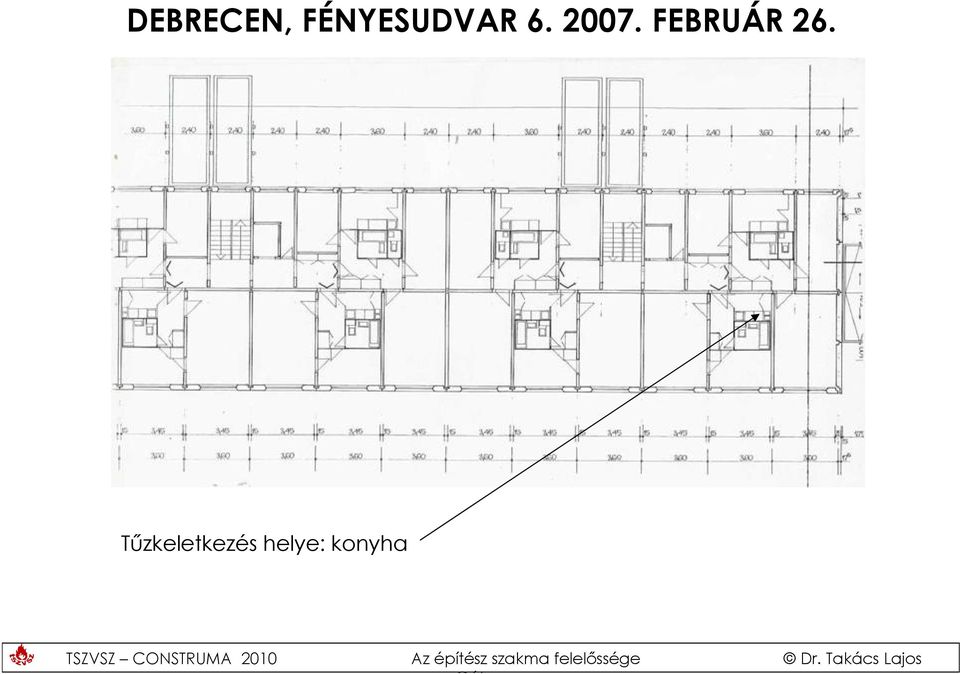

8 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. Tűzkeletkezés helye: konyha

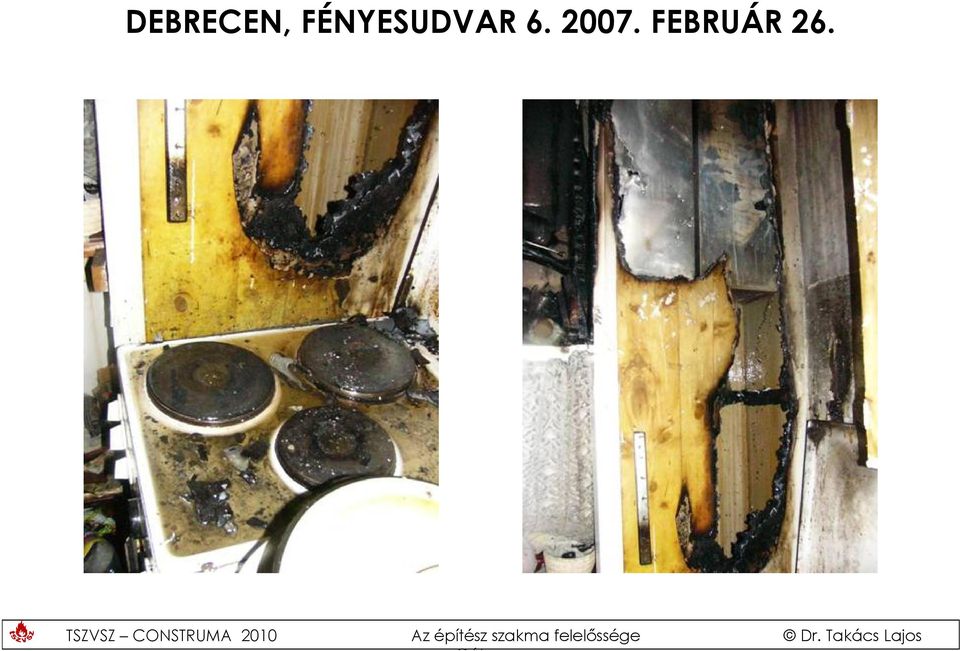

9 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26.

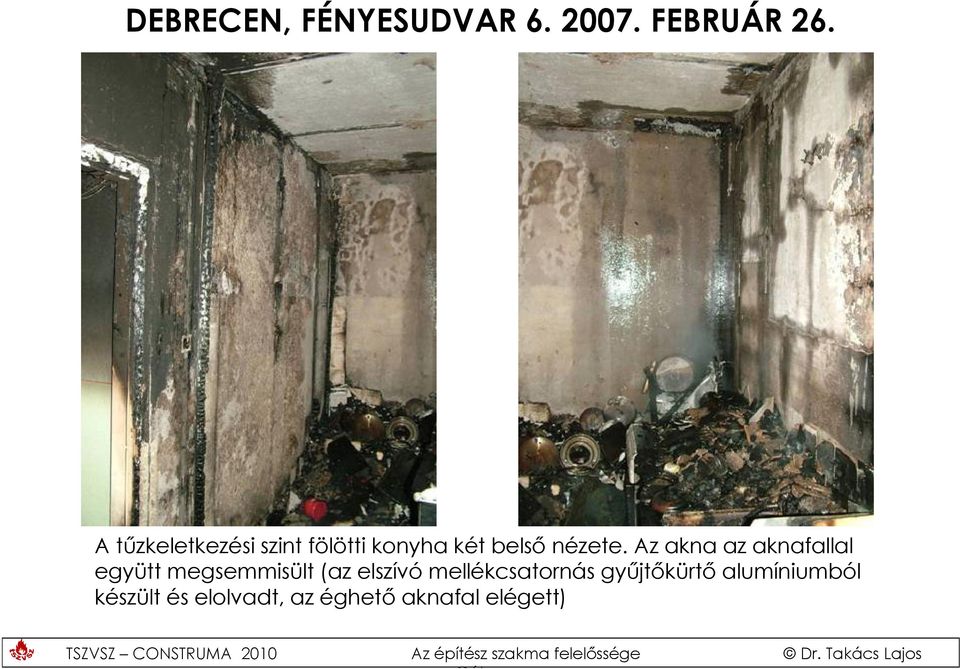

10 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. A tűzkeletkezési szint fölötti konyha két belső nézete. Az akna az aknafallal együtt megsemmisült (az elszívó mellékcsatornás gyűjtőkürtő alumíniumból készült és elolvadt, az éghető aknafal elégett)

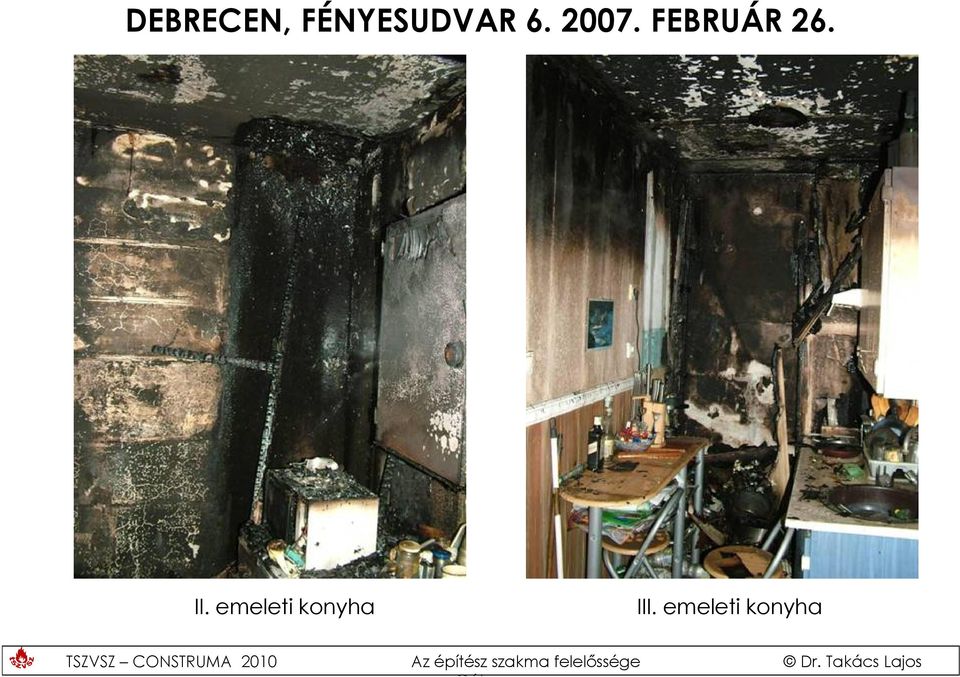

11 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. II. emeleti konyha III. emeleti konyha

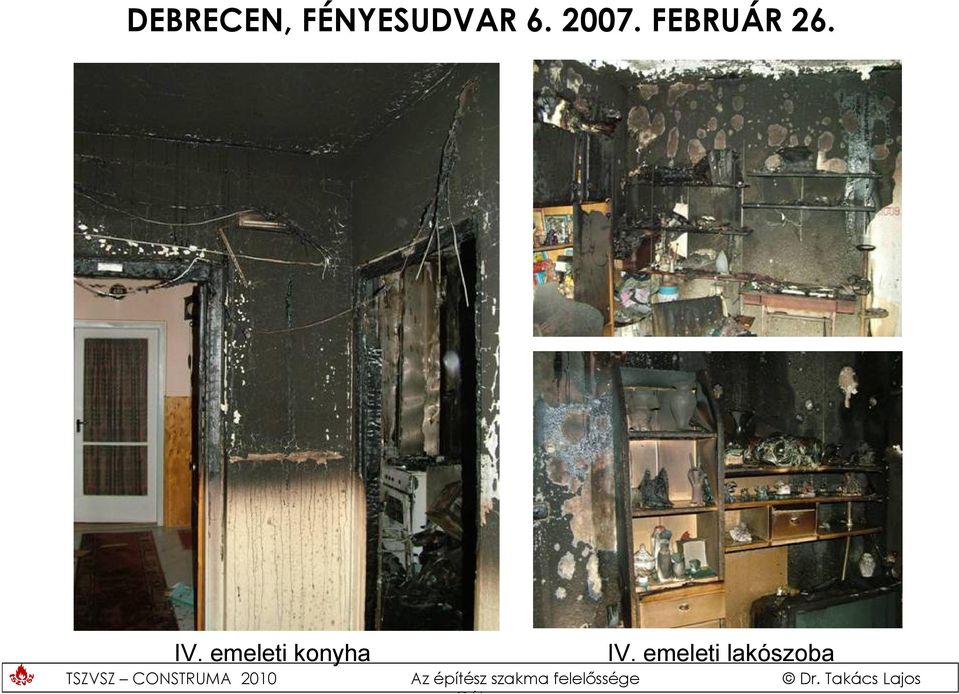

12 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. IV. emeleti konyha IV. emeleti lakószoba

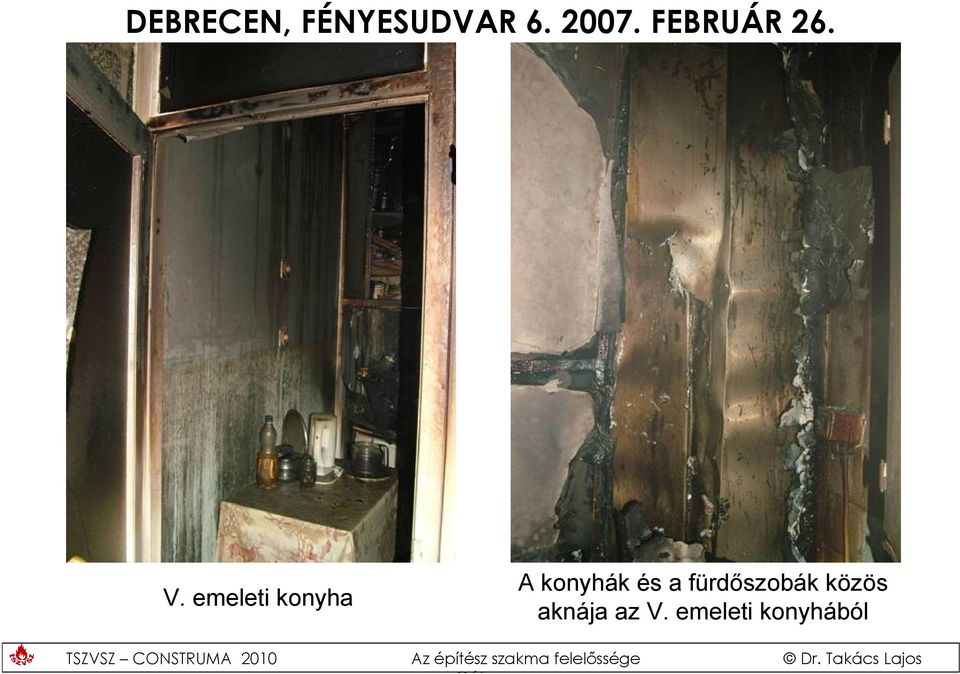

13 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. V. emeleti konyha A konyhák és a fürdőszobák közös aknája az V. emeleti konyhából

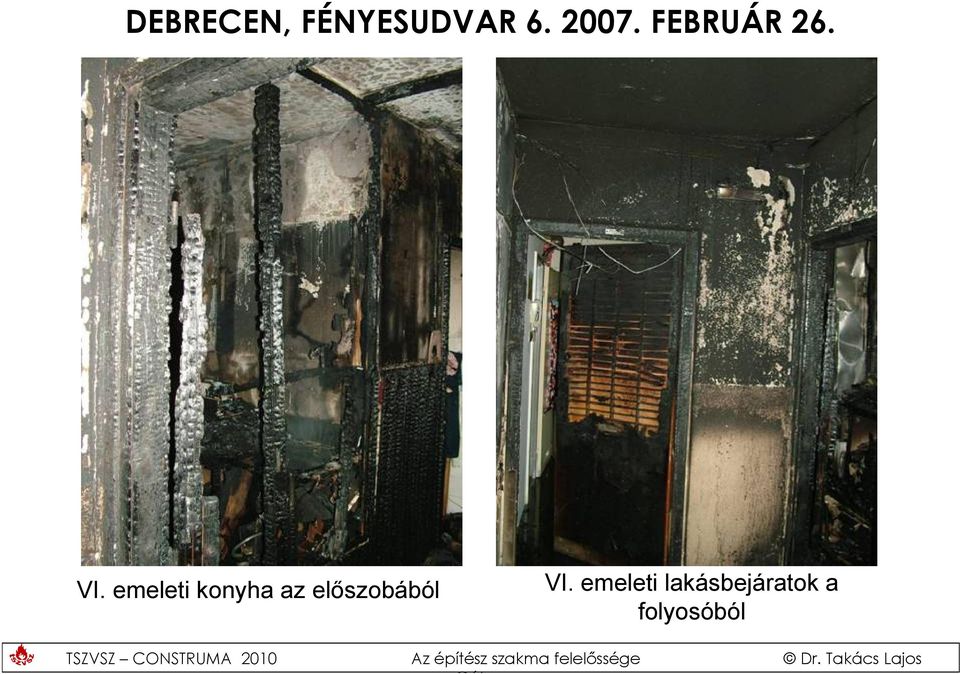

14 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. VI. emeleti konyha az előszobából VI. emeleti lakásbejáratok a folyosóból

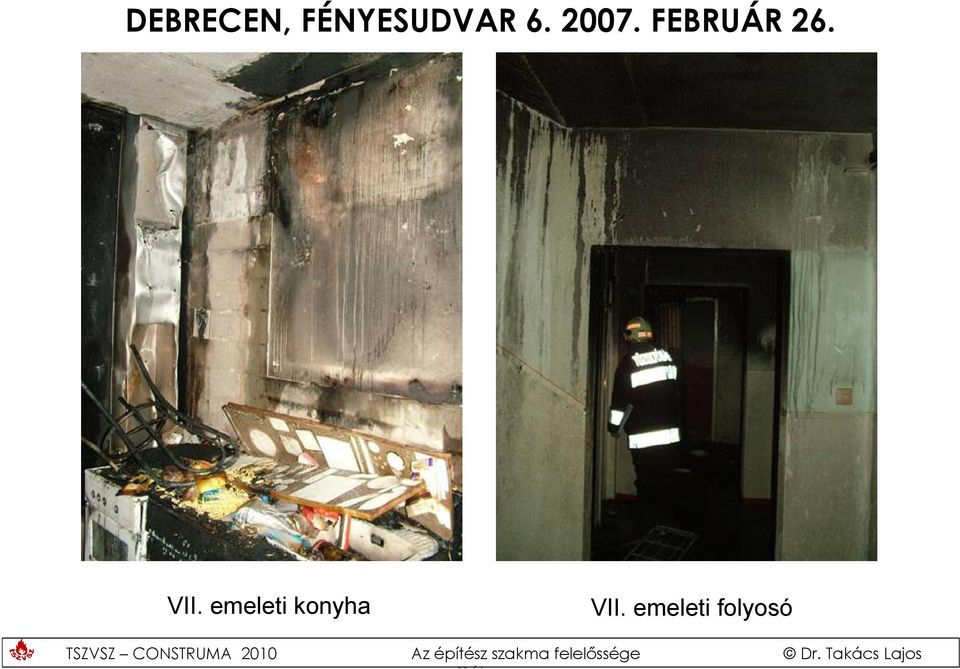

15 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. VII. emeleti konyha VII. emeleti folyosó

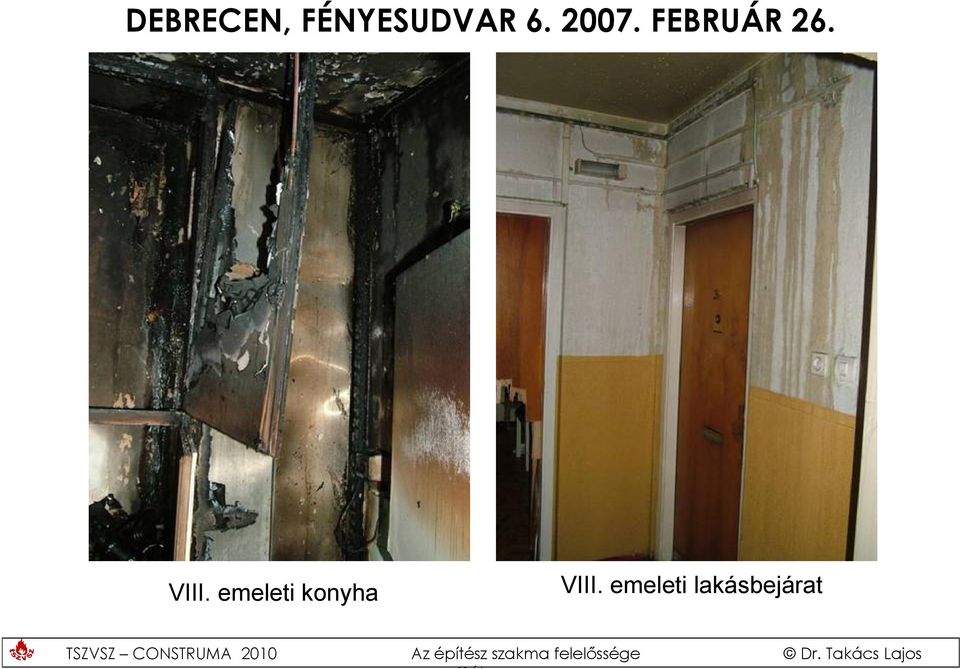

16 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. VIII. emeleti konyha VIII. emeleti lakásbejárat

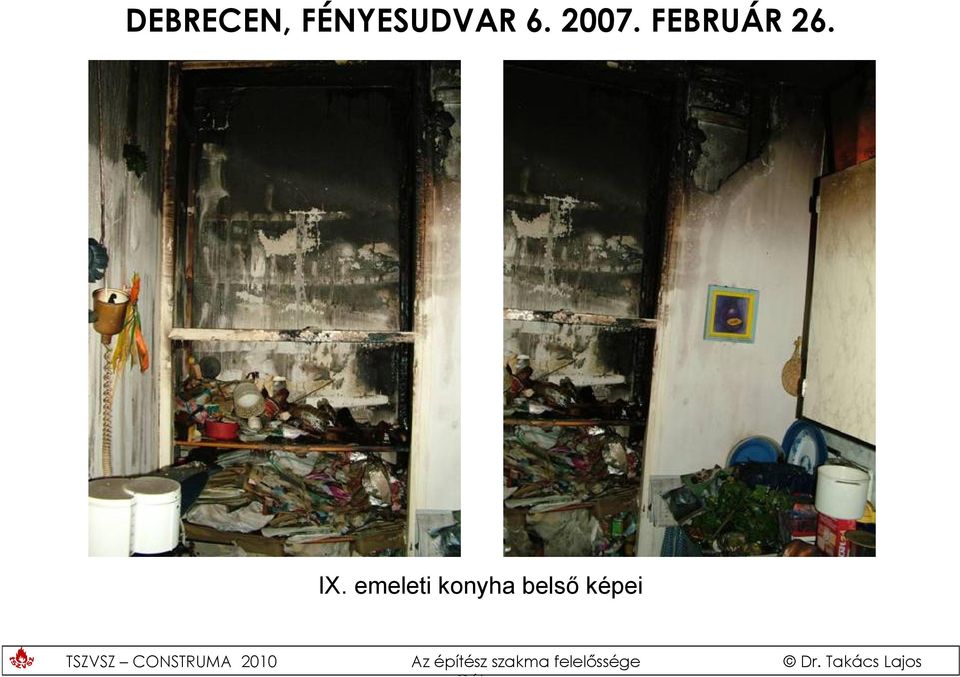

17 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. IX. emeleti konyha belső képei

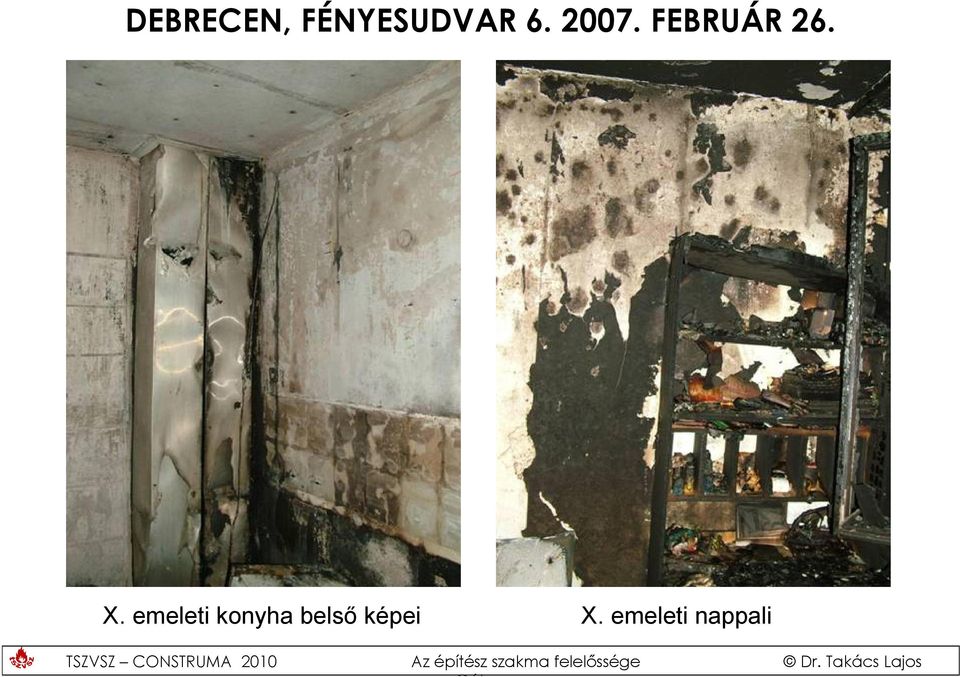

18 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. X. emeleti konyha belső képei X. emeleti nappali

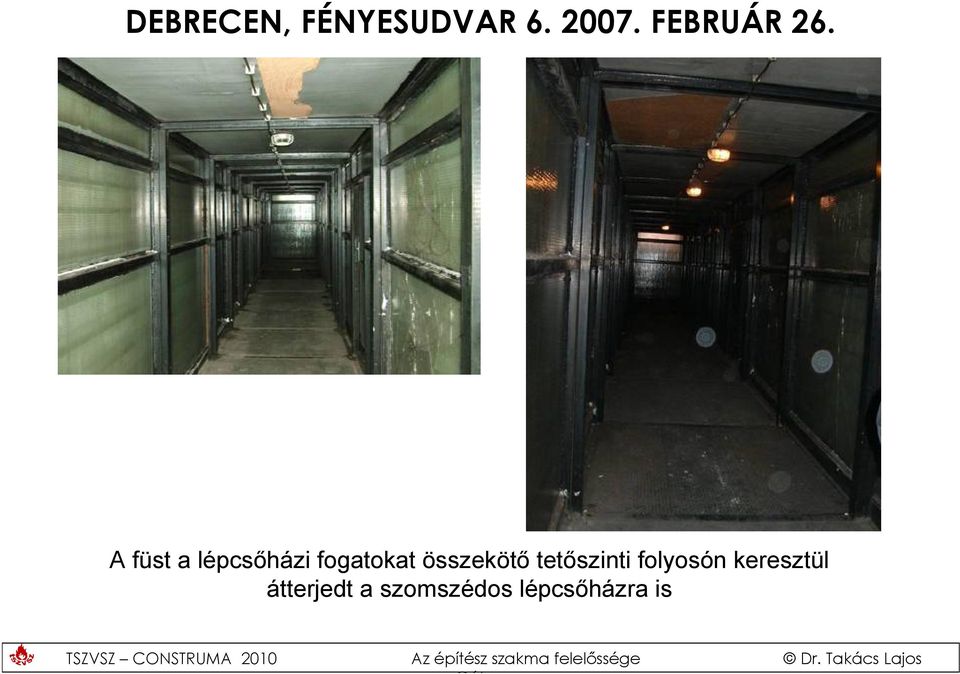

19 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. A füst a lépcsőházi fogatokat összekötő tetőszinti folyosón keresztül átterjedt a szomszédos lépcsőházra is

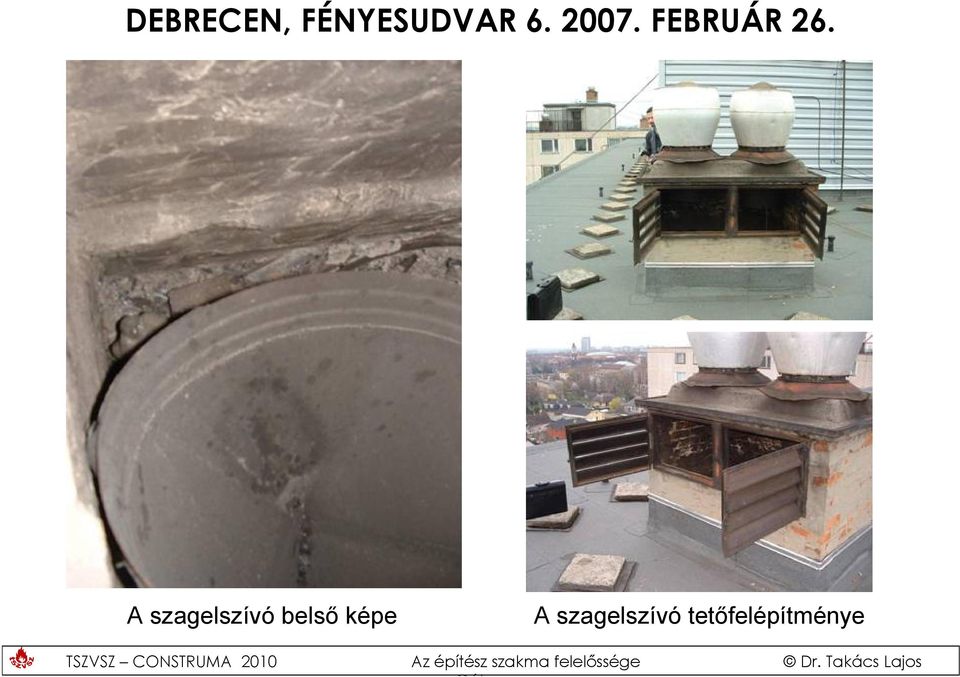

20 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. A szagelszívó belső képe A szagelszívó tetőfelépítménye

21 BUDAPEST, PÁSKOM PARK 35. LAKÓÉPÜLET TŰZESETE

22 PÁSKOM PARK JÚNIUS 7. Budapest, Páskom park 35. (Debrecen, Fényes udvar 6.)

23 PÁSKOM PARK JÚNIUS 7.

24 PÁSKOM PARK JÚNIUS 7. Tűzhely áthelyezve, fölötte szagelszívó és felső konyhaszekrényelem, szagelszívó bekötve a mellékcsatornás szellőző főágába

25 PÁSKOM PARK JÚNIUS 7. Nem megfelelő tűzállóságú bejárati ajtó: csak a zárszerkezet maradt épen

26 PÁSKOM PARK JÚNIUS 7.

27 PÁSKOM PARK JÚNIUS 7. Tetőszinti összekötő folyosó acélráccsal zárva Légtechnikai vezetékek kialakítása is megegyezik a debrecenivel

28 MISKOLC, KÖZÉPSZER U. 20. LAKÓÉPÜLET TŰZESETE

29 MISKOLC, KÖZÉPSZER U. 20.

30 MISKOLC, KÖZÉPSZER U. 20. Épület jellemzői Előregyártott vasbeton nagypaneles rendszer Fogatolt elrendezés, 3 fogatú kialakítás A tűzkeletkezési szint átmenő lakás, két átellenes homlokzat felé néző nyílászárókkal a fölötte lévő lakással megegyezően

31 MISKOLC, KÖZÉPSZER U. 20. Füstbeterjedési helyek: 1.Gépészeti akna 2.Loggia nyitott ajtó, amely a tűzben megsemmisült 3.Nyitott ablakok 4.Bejárati ajtó melletti csapadékvíz ejtővezeték

32 MISKOLC, KÖZÉPSZER U. 20. A TŰZKELETKEZÉS HELYE

33 MISKOLC, KÖZÉPSZER U. 20.

34 MISKOLC, KÖZÉPSZER U. 20.

35 MISKOLC, KÖZÉPSZER U. 20.

36 MISKOLC, KÖZÉPSZER U. 20.

37 MISKOLC, KÖZÉPSZER U. 20.

38 MISKOLC, KÖZÉPSZER U. 20.

39 MISKOLC, KÖZÉPSZER U. 20.

40 A SZAKÉRTŐI VIZSGÁLATOK EREDMÉNYEI

41 GÉPÉSZETI AKNÁK ÉS SZELLŐZŐ VEZETÉKEK Eredeti aknaelhatárolás: festett farostlemez (Debrecen, Budapest, Páskom park) könnyen éghető Esztétikailag nem megfelelő (a lakók lecserélik)

42 GÉPÉSZETI AKNÁK HATÁROLÓ SZERKEZETEI Közepesen éghető D-s2,d0 horonyeresztékes deszkaburkolat (Debrecen) Könnyen éghető D-s2,d0 OSB burkolat (Debrecen)

43 A légtechnikai vezetékek jó hővezető képességű és alacsony olvadáspontú anyagból alumíniumból - készültek 5/1965 BM TOP rendelet pont: A mechanikus szellőzőberendezés csatornáit a nagy nyomású és nagy sebességű klímaberendezések kivételével szintenként elzárhatóvá kell tenni. Az elzáró szerkezeteket csatornán belüli és azon kívüli tűzesetekre egyaránt automatikusan záródó módon kell kialakítani. Melléklet az 1490/1/1974 sz. ügyirathoz 112/2/1974 BM TOP levél a Minisztertanács határozatának végrehajtásáról: a fenti előírást csak tűzszakasz-határokon (tűzfal vagy tűzgátló fal) teszi kötelezővé. Ez érvényben is maradt január 31-ig.

44 GÉPÉSZETI AKNÁK ÉS SZELLŐZŐK SZAKASZOLÁSÁNAK HIÁNYA A légtechnikai vezetékek és a födém között, az akna födémáttörésének síkjában tűzterjedést megakadályozó kitöltés vagy kibetonozás elhagyása

45 GÉPÉSZETI AKNÁK ÉS SZELLŐZŐK SZAKASZOLÁSÁNAK HIÁNYA

46 SZELLŐZŐ AKNÁK ÉS KÜRTŐK A konyhai szellőzőben lerakódott zsiradék a kis keresztmetszet miatt nehezen tisztítható (mellékgyűjtő 28x28/28x7) Lassú reagálású elzáró szerkezet (habosodó betétes) alkalmassága kérdéses mert a hőfejlődés és a tűzterjedés nagyon gyors A megfelelő megoldás: a szívónyílás automatikus és gyors elzárása (hőpatronnal vagy tűzjelzővel vezérelt ) Az aknafal megfelelő tűzállóságú elhatárolása

47 KÁROSODOTT VASBETON SZERKEZETEK TŰZ UTÁN

48 TARTÓSZERKEZETEK TŰZÁLLÓSÁGI PROBLÉMÁI Vasbeton szerkezetek: szilárdságcsökkenés, betonacél kilágyulás Páskom park 35. VI. emeleti lépcsőház

49 TARTÓSZERKEZETEK TŰZÁLLÓSÁGI PROBLÉMÁI Hőtágulási problémák Miskolc, Középszer u. 20.

50 TARTÓSZERKEZETEK TŰZÁLLÓSÁGI PROBLÉMÁI Vasbeton szerkezetek: hőtágulás és réteges leválás (Budapest, Fehérvári út 217)

51 TARTÓSZERKEZETEK TŰZÁLLÓSÁGI PROBLÉMÁI Helyszínen hegesztett és kibetonozott csomópontok: a hanyag munkavégzés folytonossági hiányt eredményez (füstterjedés a Páskom park 35 sz. alatti épület VI. emeletén két lakás között)

52 MISKOLC, KÖZÉPSZER U. 20. Helyszínen hegesztett és kibetonozott csomópontok: a lefolyó és a csatlakozáson átcsorgó oltóvíz korrózív anyagokat juttat a betonacélokhoz és a kötőelemekhez (Miskolc, Középszer u.)

53 BEJÁRATI AJTÓK NEM MEGFELELŐ TŰZÁLLÓSÁGA Balra az eredeti ajtó, jobbra egy, feltehetően a közelmúltban cserélt ajtó található, amelynek tűzállósági határértéke szintén igen kedvezőtlen (Debrecen)

54 BEJÁRATI AJTÓK CSERÉJE NEM MEGFELELŐ TŰZÁLLÓSÁGÚ SZERKEZETEKRE

55 BEJÁRATI AJTÓK NEM MEGFELELŐ TŰZÁLLÓSÁGA Balra a tűz keletkezési helyével szomszédos lakás bejárati ajtaja, jobbra a IX. emeleti lakásbejárati ajtó, ezek sem rendelkeznek figyelembe vehető tűzállósági határértékkel (Budapest, Páskom park)

56 PINCEI TŰZGÁTLÓ LEVÁLASZTÁSOK HIÁNYA Az éghető anyagokat tartalmazó pincei tárolórekeszek a folyosóktól csak rácsos szerkezettel vannak elválasztva, a folyosók és a lépcsőházak között semmilyen elválasztás nem épült ki a 4 lépcsőház egyetlen, mintegy m 2 területű tűzszakaszt alkot (Debrecen, Fényes udvar 6. )

57 PINCEI TŰZGÁTLÓ LEVÁLASZTÁSOK HIÁNYA Budapest, Páskom park 35: a hiányosság megegyezik a debrecenivel, csak itt egy vagyonvédelmi ajtót létesítettek a pincelejáraton a lépcsőházi fal nem megfelelő tűzállósága miatt ez tűzterjedés gátló szerkezetként nem vehető figyelembe

58 FÜSTTERJEDÉS A TETŐSZINTI ÖSSZEKÖTŐ FOLYOSÓN Fent: Debrecen, Fényes udvar Jobbra: Budapest, Páskom park Mindkét esetben a határoló szerkezetekkel érintkező hideg füst lehűlve lefelé áramlott a szomszédos lépcsőházban.

59 JÁRHATÓ, MEGVILÁGÍTOTT KAPCSOLAT (MISKOLC)

60 TŰZGÁTLÓ TÖMÍTÉS NÉLKÜLI FÖDÉMÁTTÖRÉSEK

61 TŰZGÁTLÓ TÖMÍTÉS NÉLKÜLI FÖDÉMÁTTÖRÉSEK

62 NEM MEGFELELŐ HŐ- ÉS FÜSTELVEZETÉS, FÜSTMENTESSÉG HIÁNYA

63 NEM MEGFELELŐ HŐ- ÉS FÜSTELVEZETÉS, FÜSTMENTESSÉG HIÁNYA

64 NEM MEGFELELŐ HŐ- ÉS FÜSTELVEZETÉS, FÜSTMENTESSÉG HIÁNYA

65 MISKOLC, KÖZÉPSZER U. 20. A hőszigetelő táblák hibás ragasztási módját súlyosbította, hogy a panelek síkfogasságát a ragasztópogácsák változó vastagságával egyenlítettek ki

66 MISKOLC, KÖZÉPSZER U. 20. A hőszigetelő táblák hibás ragasztási módját súlyosbította, hogy a panelek síkfogasságát a ragasztópogácsák változó vastagságával egyenlítettek ki

67 MISKOLC, KÖZÉPSZER U. 20. Hibás kávaképzés és a hőszigetelő anyag hibás rögzítése, elégtelen vakolatvastagság

68 MISKOLC, KÖZÉPSZER U. 20. Hibás kávaképzés: Üvegháló befordításának hiánya Üvegháló nem volt a mindenütt a kávákban Ún. festő élvédő alkalmazása a káva homlokzatcsatlakozásánál

69 MISKOLC, KÖZÉPSZER U. 20. Hibás kávaképzés: Üvegháló befordításának hiánya Üvegháló nem volt a mindenütt a kávákban Ún. festő élvédő alkalmazása a káva homlokzatcsatlakozásánál

70 MISKOLC, KÖZÉPSZER U. 20. Hibás kávaképzés: Üvegháló befordításának hiánya Üvegháló nem volt a mindenütt a kávákban Ún. festő élvédő alkalmazása a káva homlokzatcsatlakozásánál Bukó állásban tartott ablakok a meleg miatt

71 MISKOLC, KÖZÉPSZER U. 20. Hibás kávaképzés: Üvegháló befordításának hiánya Üvegháló nem volt a mindenütt a kávákban Ún. festő élvédő alkalmazása a káva homlokzatcsatlakozásánál Bukó állásban tartott ablakok a meleg miatt

72 MISKOLC, KÖZÉPSZER U. 20. A hőszigetelő táblák szakszerűtlen rögzítése: Dübel tárcsaátmérő Dübel mélység az alapszerkezetbe (hőszigetelő táblák változó távolsága miatt)

73 MISKOLC, KÖZÉPSZER U. 20. A hőszigetelő táblák szakszerűtlen rögzítése, ötletszerű dübelelrendezés

74 MISKOLC, KÖZÉPSZER U mm helyett 2-3 mm vakolat, a hálóerősítés szabálytalanságai (elégtelen átfedés, sarokerősítések hiánya, állvány bekötési pontokon háló hiány)

75 MISKOLC, KÖZÉPSZER U. 20.

76 MISKOLC, KÖZÉPSZER U. 20. Loggia oldalfalakon szabálytalan utólagos hőszigetelés

77 MISKOLC, KÖZÉPSZER U. 20. Loggia oldalfalakon szabálytalan utólagos hőszigetelés

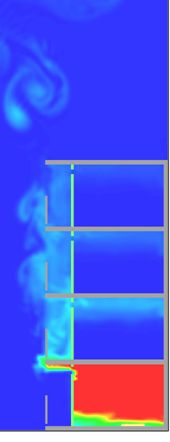

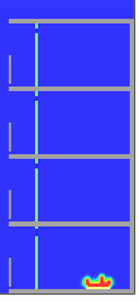

78 MISKOLC, KÖZÉPSZER U. 20. SZIMULÁCIÓS EREDMÉNYEK A loggiákban kialakuló örvénylő áramlás elősegítette a tűz beterjedését a lakásokba a nyitott ablakokon keresztül (készítette: Szikra Csaba, BME Épületgépészeti és Épületenergetikai Tanszék)

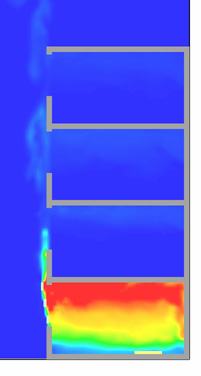

79 MISKOLC, KÖZÉPSZER U. 20. SZIMULÁCIÓS EREDMÉNYEK A sík homlokzat fokozza a felszálló áramlás intenzitását, de így is jut füst a lakásokba a nyitott ablakokon keresztül (készítette: Szikra Csaba, BME Épületgépészeti és Épületenergetikai Tanszék)

80 EGYÉB HASZNÁLATI SZABÁLYTALANSÁGOK Villámvédelmi rendszerre rögzített távközlési vezetékek villámcsapás esetén garantált a berendezések tönkremenetele, amely tűzhöz is vezethet (Debrecen, Fényes Udvar 6 sz.)

81 EGYÉB HASZNÁLATI SZABÁLYTALANSÁGOK Villámvédelmi rendszerre rögzített adatátviteli vezetékek villámcsapás esetén garantált a berendezések tönkremenetele, amely tűzhöz is vezethet (Budapest, Páskom park)

82 ÖSSZEFOGLALÁS A közelmúlt paneles tűzesetei során hiányosságok csaknem megegyeznek és nem egyediek. A középmagas lakóépületek tűzvédelmi hiányosságai országszerte hasonlóak. Mindehhez a panelrekonstrukció hiánya és az utólagos hőszigetelések problémái járulnak. A hiányosságok nagy része nem a paneles épületekre, hanem a régi létesítésű középmagas épületekre általában jellemző. Szemléletváltás szükséges, ezen belül is a teendők az alábbiak: Az épületek, lakótelepek egészére kiterjedő panelrekonstrukciós program összeállítása és elindítása a jelenleg szokásos utólagos hőszigetelés helyett. Munkabizottság összeállítása, amely tematikusan, minden részletre kiterjedően feltárja a paneles technológiával épült épületek tűzvédelmi problémáit és javaslatot tesz az elvi megoldásokra. A munkabizottság eredményeinek publikálása és közzététele, elérhetősége minden tervezéssel és kivitelezéssel foglalkozó szakember számára. A beavatkozó tűzoltósági állomány részére oktatási segédanyag összeállítása és oktatások szervezése a paneles technológiával létesült épületek tűzesete során várható tűzterjedési, tűzállósági és füstkiterjedési jelenségekről. A paneles technológiával létesült épületek üzemeltetését végző cégek, közös képviselők részére segédanyag összeállítása az épületek speciális tűzvédelmi sajátosságairól, veszélyeiről, különös tekintettel a tűzvédelmi használati szabályokra, a megszegésük várható következményeire.
