1 ELŐNYÖK ÉPÜLETTULAJDONOSOK SZÁMÁRA A Daikin saját inverteres és modern hűtőközegszabályozási technológiájával a VRV III légkondicionáló rendszer kimagasló hatékonysággal működik. Ez jelentős energiamegtakarítást eredményez, ami NAGYBAN CSÖKKENTI AZ ÜZEMELTETÉSI KÖLTSÉGEKET és megkönnyíti az egész épület kezelését. ELŐNYÖK ÉPÍTÉSZEK ÉS ÉPÜLETGÉPÉSZ TERVEZŐK SZÁMÁRA A Daikin VRV rendszereihez tartozó beltéri és kültéri egységek számos modellje kapható, így eltérő méretű épületekben és telepítési körülmények esetén is alkalmazhatók. A hűtőközeg hosszú csőrendszere és más tulajdonságok következtében a rendszer RUGALMASAN ALKALMAZHATÓ különféle épületekben. ELŐNYÖK KIVITELEZŐK SZÁMÁRA A Daikin kompakt felépítésű VRV egységeket kínál, ezzel meghaladja a légkondicionáló rendszerekkel szemben támasztott átlagos elvárásokat. A kompakt egységek MEGKÖNNYÍTIK A BESZERELÉST a szűk helyeken, pl. tetők alá, és kevesebb hasznos helyet foglalnak el. A könnyebb szerelhetőség elősegíti a munka GYORS BEFEJEZÉSÉT, így Önnek több ideje marad egyéb feladatokra. ELŐNYÖK VÉGFELHASZNÁLÓK SZÁMÁRA Hogy KOMFORTOS levegőjű KÖRNYEZETET BIZTOSÍTHASSON, a Daikin a légkondicionáláson túl légkezelést is kínál. Amellett, hogy a levegő kellemes hőmérsékletű, minősége szellőztetéssel, párásítással vagy más eljárásokkal is javítható. AZ EGYSZERŰ FELHASZNÁLÁST a korszerű, központi vezérlőrendszer biztosítja.

2 TARTALOMJEGYZÉK A VRV rendszerek következő generációja... 4 A Daikin bemutatkozik 6 Újdonságok 8 A Daikin VRV története 10 A teljes hűtésifűtési megoldás 12 Melyik VRV rendszer felel meg leginkább Önnek? 14 Egységek leírása Kültéri egységek 16 Beltéri egységek 18 Szellőztető egységek 20 Biddle légfüggönyök 21 Hydroboxok 21 Vezérlési megoldások 21 Választható programok 22 ÚJ NAGYKERESKEDELMI ALKALMAZÁSOK VRV KÜLTÉRI RENDSZEREK 24 Bevezetés, előnyök Előnyök épülettulajdonosok számára 25 Előnyök építészek és épületgépészet tervezők számára 28 Előnyök kivitelezők számára 30 Előnyök végfelhasználók számára 33 Speciális VRV technológiák 35 Hővisszanyerős rendszerek REYAQP 38 REYQP8/P9 / REYHQP9 42 Hőszivattyús rendszerek RXYQP9 / RXYHQP9 46 RTSYQP 50 RXYRQP 54 RXYSQP8 56 Csere VRV RQCEQP / RQYQP 58 Vízhűtéses VRV RWEYQP / RWEYQPR 62 Osztódobozok (BS dobozok) BSVQP8 67 BSV4QPV / BSV6QPV 67 2

3 ÚJ VRV BELTÉRI EGYSÉGEK 68 Kazettás álmennyezeti egységek Öntisztító dekorációs panel 70 FXFQP9 71 FXZQM9 72 FXCQM8 73 FXKQMA 74 Mennyezet alatti burkolatos egységek FXUQMA 75 FXHQMA 76 Oldalfali egységek FXAQP 77 Mennyezetbe rejtett egységek (légcsatorna egységek) FXDQM9 78 FXDQP7 79 FXSQP / FXMQP7 80 FXMQMA 82 Padlón álló egységek FXNQP 83 FXLQP 84 ÚJ ÚJ ÚJ Melegvíz egységek HXHDA 85 Melegvíz egységek tartozékai 86 SZELLŐZTETÉS Hővisszanyerős szellőztetés VAMFA 89 VKMG(M) 90 Frisslevegő kezelő egység FXMQMF 91 VRV légkezelő alkalmazások EKEQMCB 92 Plug&Play VRV légkezelő egység csatlakozás 93 Hőszivattyús inverter kondenzátor egységek ERQ 102 Biddle légfüggönyök CYQDK 104 CYVDK 105 SZABÁLYZÓK, KIEGÉSZÍTŐK ÉS TARTOZÉKOK ÚJ ÚJ ÚJ VEZÉRLŐ RENDSZEREK Önálló vezérlőrendszerek BRC1E 107 További egyedi szabályzók áttekintése 108 Központi vezérlőrendszerek Alapvető központi vezérlőrendszerek áttekintése 109 DCS601C51 Intelligens érintőképernyős vezérlő 110 DAM602B51/52 Intelligens kezelő 111 Speciális egyéni egységvezérlés és interfészek RTD Univerzális vezérlőadapterek 112 DTA113B51 DSNet adapter 113 KKRP01A online szabályzó 114 ÚJ ÚJ ÚJ Standard protokoll interfészek KLICDI / DD KNX protokoll 116 RTDNET Modbus protokoll 116 DMS502A51 BACnet protokoll 117 DMS504B51 LonTalk protokoll 117 VÁLASZTHATÓ KIEGÉSZÍTŐK ÉS TARTOZÉKOK Kiemelt tartozékok K.RSS Vezeték nélküli hőmérséklet érzékelő 118 KRCS011 / 4 Vezetékes hőmérséklet érzékelő 118 Egyéb integrációs berendezések 119 Kiegészítők és tartozékok áttekintése VRV kültéri egységek 120 VRV beltéri egységek 122 Szellőztető egységek 124 Hűtőfolyadék elosztás 124 3

4 A VRV rendszerek következő generációja második felétől kapható ELŐZETES VRV IV hőszivattyús és hővisszanyerős rendszer* Szabja személyre VRV rendszerét a legmagasabb lehetséges szezonális hatékonyság és kényelem eléréséhez a speciális párásító és kondenzáló hőmérsékletszabályozással Tökéletes fűtési kényelem: folyamatos fűtés kiolvasztás alatt (hőszivattyúval is) USB üzembe helyezés Új, körbe kifúvós, kazettás egység* A választható jelenlétérzékelő módosítja a beállítási pontot, vagy kikapcsolja az egységet, ha senki sem tartózkodik a szobában, akár 27 % energiát megtakarítva A választható jelenlétérzékelő eltereli a légfúvást a szobában tartózkodó személyektől Takarítson meg akár 50 % energiát a napi szűrőtisztítással és opcionális öntisztító panellel (Wolverhampton, EK tesz telephely) A légfúvást rugalmasan a beltér változásaihoz igazítja *előzetes 4

5 VRV hőszivattyú RYCQA* Kisebb, standard hűtési és fűtési igényekkel rendelkező projektekhez Csatlakoztatható minden VRV beltéri egységhez, szellőztető és szabályzó rendszerhez Teljes csőhossz: 300 m Maximális beépített csőhossz: 165 m Választék: 8 20 LE ELŐZETES * Modern design Felhasználóbarát felület Fokozott rugalmasság USB csatlakozás Modbus Akár 2560 beltéri egység kezelhető Energiakezelési eszközök az energiaveszteség elkerülése érdekében Távoli hűtőközeg töltöttség ellenőrzése a VRV rendszerben Új ERQ* Tökéletes kényelem a leolvasztás alatti folyamatos fűtésnek köszönhetően A DX technológia jobb hasznosítása a friss levegő kezeléséhez Az ERQ könnyebben telepíthető egy teljes HVAC megoldásba az új Intelligens érintőképernyős kezelővel ELŐZETES *előzetes 5

6 Daikin Europe N.V. A DAIKIN BEMUTATKOZIK A Daikin elismertségét világszerte az ipari, kereskedelmi és lakóépületekben történő használatra gyártott, csúcsminőségű légkondicionáló berendezések előállításában szerzett 85 év tapasztalatának köszönheti. Daikin minőség A Daikin elismert minőségét egyszerűen a kivitelezésre, gyártásra és tesztelésre, valamint az értékesítés utáni támogatásra fordított figyelem biztosítja. Ezért minden alkatrészt körültekintően választunk ki és szigorúan ellenőrzünk, hogy minősége és megbízhatósága megfelele követelményeinknek. TELJES KLÍMASZABÁLYOZÁS: A KLÍMARENDSZEREK ÚJ DIMENZIÓJA A Daikin VRV rendszerrel elérhetővé és gazdaságos megoldássá vált az épületen belüli teljes klímaszabályozás, mellyel tökéletes élet és munkakörülmények biztosíthatók. A VRV klímaszabályozási rendszer középpontjában az elismert, legmodernebb hőszivattyús technológiánk áll, amely a kültéri levegő hűtési és fűtési folyamatokban történő felhasználásával, a megújuló energiának köszönhetően kiváló energiahatékonyságot biztosít. A másodlagos fűtési rendszer kiküszöbölésével ez a technológia magas teljesítményt nyújt alacsony fogyasztással, közvetlenül hozzájárulva a CO 2 kibocsátás és üzemeltetési költségek csökkentéséhez. A Daikin VRV rendszer azonban még ennél is többet nyújt, és ugyanazon speciális technológiával kivonja a hőt a hűtendő helyiségekből, majd felhasználja más, fűtendő helyiségek fűtéséhez vagy a víz melegítéséhez, így ugyanazon épület különböző helyiségeinek egyszerre hűtésére és fűtésére is képes. A technológiák ezen kombinációjával a Daikin VRV rendszerének COP (teljesítménytényező) értéke rendszeresen 4 vagy több, ami azt jelenti, hogy négy egységnyi hőenergiát állít elő minden felhasznált elektromos energia egységre vetítve. Hővisszanyerős üzemmódban ez a COP érték akár 10 is lehet, így a Daikin VRV kategóriájának leghatékonyabb rendszere. 6

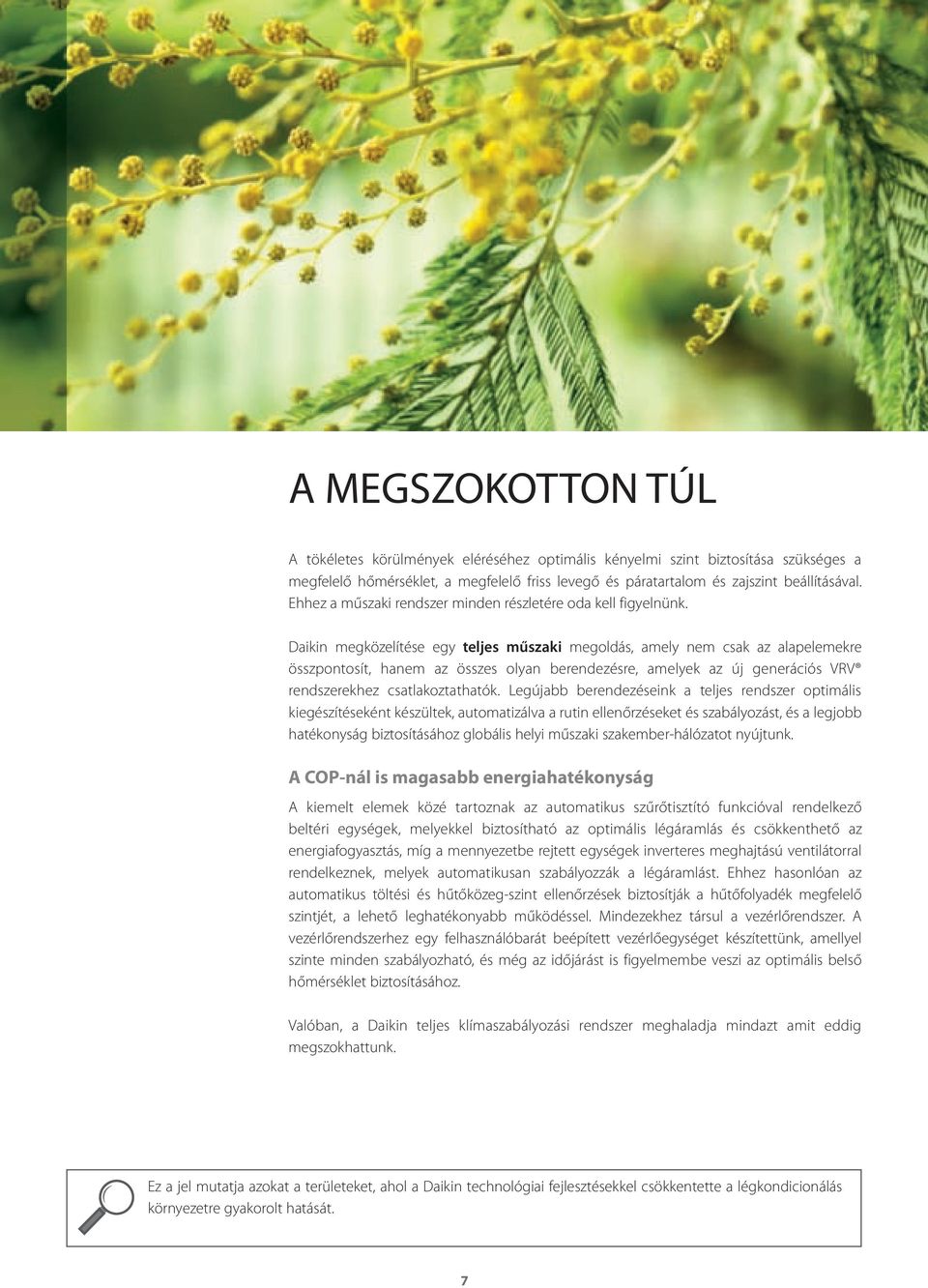

7 A MEGSZOKOTTON TÚL A tökéletes körülmények eléréséhez optimális kényelmi szint biztosítása szükséges a megfelelő hőmérséklet, a megfelelő friss levegő és páratartalom és zajszint beállításával. Ehhez a műszaki rendszer minden részletére oda kell figyelnünk. Daikin megközelítése egy teljes műszaki megoldás, amely nem csak az alapelemekre összpontosít, hanem az összes olyan berendezésre, amelyek az új generációs VRV rendszerekhez csatlakoztathatók. Legújabb berendezéseink a teljes rendszer optimális kiegészítéseként készültek, automatizálva a rutin ellenőrzéseket és szabályozást, és a legjobb hatékonyság biztosításához globális helyi műszaki szakemberhálózatot nyújtunk. A COPnál is magasabb energiahatékonyság A kiemelt elemek közé tartoznak az automatikus szűrőtisztító funkcióval rendelkező beltéri egységek, melyekkel biztosítható az optimális légáramlás és csökkenthető az energiafogyasztás, míg a mennyezetbe rejtett egységek inverteres meghajtású ventilátorral rendelkeznek, melyek automatikusan szabályozzák a légáramlást. Ehhez hasonlóan az automatikus töltési és hűtőközegszint ellenőrzések biztosítják a hűtőfolyadék megfelelő szintjét, a lehető leghatékonyabb működéssel. Mindezekhez társul a vezérlőrendszer. A vezérlőrendszerhez egy felhasználóbarát beépített vezérlőegységet készítettünk, amellyel szinte minden szabályozható, és még az időjárást is figyelmembe veszi az optimális belső hőmérséklet biztosításához. Valóban, a Daikin teljes klímaszabályozási rendszer meghaladja mindazt amit eddig megszokhattunk. Ez a jel mutatja azokat a területeket, ahol a Daikin technológiai fejlesztésekkel csökkentette a légkondicionálás környezetre gyakorolt hatását. 7

8 MI AZ ÚJDONSÁG? VRV TELJES KLÍMASZABÁLYOZÁS 38. old. A VRV rendszer az összes hűtési és fűtési feladatot ellátja A hűtéskor visszanyert hővel a melegvíz előállításához gyakorlatilag nem használ energiát Párhuzamos hűtésifűtési üzemmódban a teljes COP érték közel 9 80 C forró víz a hőszivattyús technológiával közvetlen elektromos fűtés nélkül Az összes hidraulikai felszerelést tartalmazza az egyszerű, Plug&Play telepítéshez 45 C 75 C VAGY EKHWP 45 C 75 C EKHTS 25 C 45 C 25 C 75 C REYAQP HXHD125A MAGAS KIFÚJT HŐMÉRSÉKLET OPCIÓ A VRV III HŐSZIVATTYÚN 33, 46. old. Az egységek működését az Európai klímára optimalizálja. Magasabb kifújt hőmérséklet hűtési üzemmódban, amely nagyobb hatékonyságot és kényelmet eredményez. Fokozott kényelem A beltéri egység magasabb kifújt levegő hőmérséklete megakadályozza a hideg légáramlatok kialakulását. Jobb energiahatékonyság Mivel nem veszít energiát a szükségtelen párátlanításhoz, a rendszer hűtési üzemmódban hatékonyabban működik. A legjobb szezonális teljesítmény és az iparágban legalacsonyabb üzemeltetési költségek Az összes szabványos VRV III jellemző 8

9 HŐSZIVATTYÚS VRV III, STÍLUSOS BELTÉRI EGYSÉGEKKEL 54. old. Az innovatív VRV technológia együttes alkalmazása stílusos kivitelű és csendes beltéri egységekkel A beltéri egységek széles skálája: a VRV beltéri egységek együtt alkalmazhatók a stílusos Daikin Emura és Nexura készülékekkel Akár 39 beltéri egység is csatlakoztatható egy 18LEs egységhez HŐSZIVATTYÚS VRV IIIS 56. old. Keskeny felépítés a rugalmas telepíthetőségért A beltéri egységek széles skálája: csatlakoztassa a VRV rendszert, vagy a stílusos beltéri egységeket, mint Daikin Emura, Nexura... Akár 9 beltéri egység csatlakoztatható egy rendszerre Minden beltéri egység külön vezérelhető FBQC FTXGJ FVXSF BPMKS967B3 FTXSG BPMKS967B2 FCQC8 FTXGJ FVXGK BPMKS967B2 1,5 KWos BELTÉRI EGYSÉGEK 72, 77, 79. old. Ezeket a készülékeket kifejezetten kisebb vagy jól szigetelt helyiségek számára pl. hotelszobákhoz, kisebb irodákhoz fejlesztették ki. 4 kifúvási irányú kazettás (FXZQ) és álmennyezeti egységként (FXDQP7) is kapható. A falra szerelt (FXAQP) egység 2012 második felétől lesz elérhető. 9

10 TÖBB MINT 25 ÉV VRV HAGYOMÁNY A CFCalapú A VRV IIS sorozattal a Daikin berendezések kibővítette a VRV rendszer kivonását előrelátva alkalmazási lehetőségeit a a Daikin Europe kiskereskedelmi szektorra megkezdi az is. A 4, 5 és 6 LE (11, 14 és olyan VRV 15,5 kw) hűtő teljesítményű légkondicionáló rendszer akár 9 helyiséget is Az eredeti VRV légkondicionáló rendszert a Daikin Industries Ltd. 1982ben fejlesztette ki, és Európában a VRV szabvány egységek gyártását, amelyek R407C hűtőközeggel működnek. kiszolgál. A Daikin Europe 25. születésnapját változatát mutatták be. A VRV D az ISO14001 környezetvédelmi sorozat egyetlen kültéri egységére tanúsítvány elnyerésével akár 6 beltéri légkondicionáló és a VRV Inverter sorozat egység is csatlakoztatható. bevezetésével ünnepli ez a sorozat R407C hűtőközeggel működik csak hűtő, hőszivattyús kivitelben. Akár 16 beltéri egység is csatlakoztatható 1 kültéri egységhez Újabb előrelépés történt 1991ben, a hővisszanyerős VRV rendszer bevezetésével, mely különböző beltéri egységekkel egyidőben képes biztosítani a hűtést és a fűtést ugyanabban a hűtőkörben. A folyamatos magas minőség és hatékonyság a VRV koncepció széleskörű elfogadásához vezetett, és a Daikin lett az első olyan japán légkondicionálógyártó vállalat, mely megkapta az ISO9001 tanúsítványt. A Daikin azonban újabb lépést tett előre a VRV technológiában: a VRV InverterH sorozatban akár 16 beltéri egységet képes üzemeltetni 1 kültéri egységről. A Daikin bemutatja a VRV IIt, a világ első R410A hűtőközeggel működő, változó hűtőközeg tömegáramú rendszerét. Ez a csak a beltérbe áramló levegő hűtésére alkalmas, hőszivattyús és hővisszanyerős kivitelben is kapható rendszer a korábbi VRV rendszerekhez képest jelentős fejlődésen ment keresztül és a Daikin új innovatív technológiáját alkalmazza. Nem kevesebb mint 40 hővisszanyerős és hőszivattyús beltéri egység csatlakoztatható egy hűtőkörre. 10

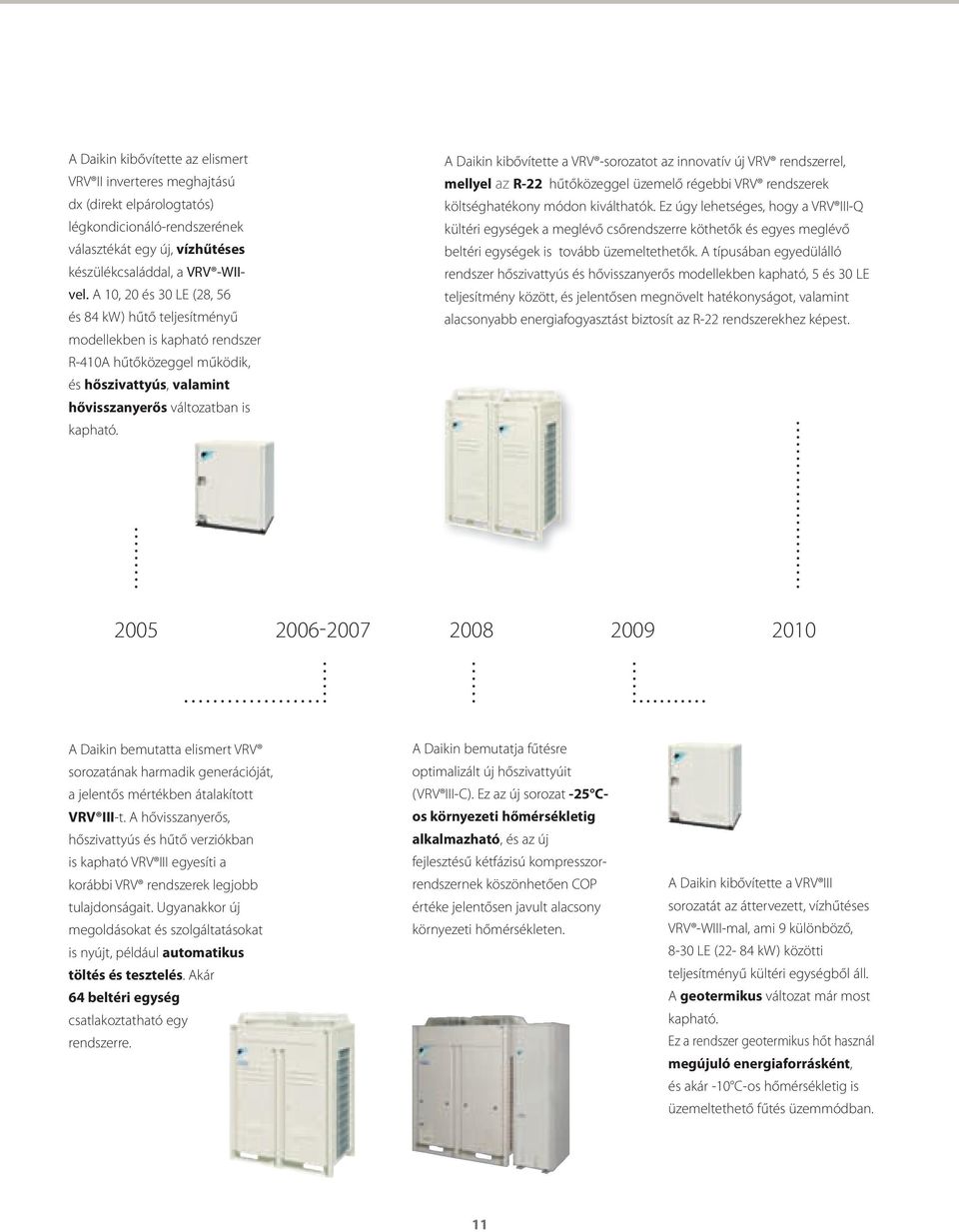

11 A Daikin kibővítette az elismert VRV II inverteres meghajtású dx (direkt elpárologtatós) légkondicionálórendszerének választékát egy új, vízhűtéses készülékcsaláddal, a VRV WIIvel. A 10, 20 és 30 LE (28, 56 és 84 kw) hűtő teljesítményű modellekben is kapható rendszer R410A hűtőközeggel működik, és hőszivattyús, valamint hővisszanyerős változatban is kapható. A Daikin kibővítette a VRV sorozatot az innovatív új VRV rendszerrel, mellyel az R22 hűtőközeggel üzemelő régebbi VRV rendszerek költséghatékony módon kiválthatók. Ez úgy lehetséges, hogy a VRV IIIQ kültéri egységek a meglévő csőrendszerre köthetők és egyes meglévő beltéri egységek is tovább üzemeltethetők. A típusában egyedülálló rendszer hőszivattyús és hővisszanyerős modellekben kapható, 5 és 30 LE teljesítmény között, és jelentősen megnövelt hatékonyságot, valamint alacsonyabb energiafogyasztást biztosít az R22 rendszerekhez képest A Daikin bemutatta elismert VRV sorozatának harmadik generációját, a jelentős mértékben átalakított VRV IIIt. A hővisszanyerős, hőszivattyús és hűtő verziókban is kapható VRV III egyesíti a korábbi VRV rendszerek legjobb tulajdonságait. Ugyanakkor új megoldásokat és szolgáltatásokat is nyújt, például automatikus töltés és tesztelés. Akár 64 beltéri egység csatlakoztatható egy rendszerre. A Daikin bemutatja fűtésre optimalizált új hőszivattyúit (VRV IIIC). Ez az új sorozat 25 Cos környezeti hőmérsékletig alkalmazható, és az új fejlesztésű kétfázisú kompresszorrendszernek köszönhetően COP értéke jelentősen javult alacsony környezeti hőmérsékleten. A Daikin kibővítette a VRV III sorozatát az áttervezett, vízhűtéses VRV WIIImal, ami 9 különböző, 830 LE (22 84 kw) közötti teljesítményű kültéri egységből áll. A geotermikus változat már most kapható. Ez a rendszer geotermikus hőt használ megújuló energiaforrásként, és akár 10 Cos hőmérsékletig is üzemeltethető fűtés üzemmódban. 11

12 TELJESKÖRŰ KLÍMASZABÁLYOZÁSI MEGOLDÁS A Daikin VRV Total Solution biztosítja a tökéletes megoldást az Ön integrált klímaszabályozási rendszerének kialakításához és karbantartásához. Moduláris egységeink lehetővé teszik, hogy Ön kiválaszthassa a berendezés és a technológia megfelelő kombinációját a hőmérséklet, a páratartalom és a friss levegő optimális egyensúlyának elérése érdekében, a tökéletes komfort céljából mindezt maximális energiatakarékossággal és költséghatékonysággal. VRV KÜLTÉRI EGYSÉGEK Integrált hőszivattyús megoldás Megoldás szélsőséges időjárási körülmények (25 Ctól 50 Cig) között is. Minden épülethez rugalmasan illeszthető Magas fokú hatékonyság az alacsony üzemeltetési költségek és a CO 2 kibocsátás csökkentése érdekében FŰTÉS ÉS HŰTÉS Bármilyen méretű és alakú helyiségbe illeszkedő beltéri egységek széles választéka Tökéletes komfort Rendkívül csendes működés Stílusos formatervezés Álmennyezetbe is szerelhető AKÁR 15%OS MEGTAKARÍTÁS A HAGYOMÁNYOS RENDSZEREKHEZ KÉPEST 22 FELHASZNÁLÓBARÁT VEZÉRLŐRENDSZEREK Teljes szabályozás a maximális hatékonyságért Egyedi szabályozástól több épület kezeléséig Felhasználóbarát érintőképernyős vezérlés Interneten keresztüli távfelügyelet és vezérlés 12

13 Hűtés 22 Hőkivonás 22 Fűtés VRV hővisszanyerős rendszer Szellőztetés Melegvíz Légfüggöny LÉGTÉR ELKÜLÖNÍTÉS LÉGFÜGGÖNNYEL SZELLŐZTETÉS HASZNÁLATI MELEGVÍZ Rendkívül hatékony megoldás bejárati terek hőmérsékletének szabályozására Beltéri környezetben magas komfortérzetet biztosít Hőszivattyús technológia alkalmazása a melegvíz előállításához A leghatékonyabb nyitott ajtós megoldás Egész éves komfort a legnagyobb igénybevételt jelentő napokon is A légfüggönyök akár ingyen fűthetők A kültéri és a beltéri levegő hője közötti különbözet visszanyerhető Szabad hűtés is lehetséges Optimális páraszabályozás Egyetlen helyiségben vagy az egész épületben Ingyenes melegvízelőállítás is lehetséges Napkollektorhoz csatlakoztatható Lehetséges alkalmazások: fürdőszoba, mosogató, padlófűtés és radiátorok Akár 80 Cos melegvíz AKÁR 40%OS AKÁR 72%OS MEGTAKARÍTÁS AZ ELEKTROMOS LÉGFÜGGÖNYÖKHÖZ KÉPEST MEGTAKARÍTÁS AZ ALACSONYABB HŰTÉSI ÉS FŰTÉSI KÖLTSÉGEKNEK KÖSZÖNHETŐEN AKÁR 17%OS MEGTAKARÍTÁS A GÁZBOJLEREKHEZ KÉPEST 13

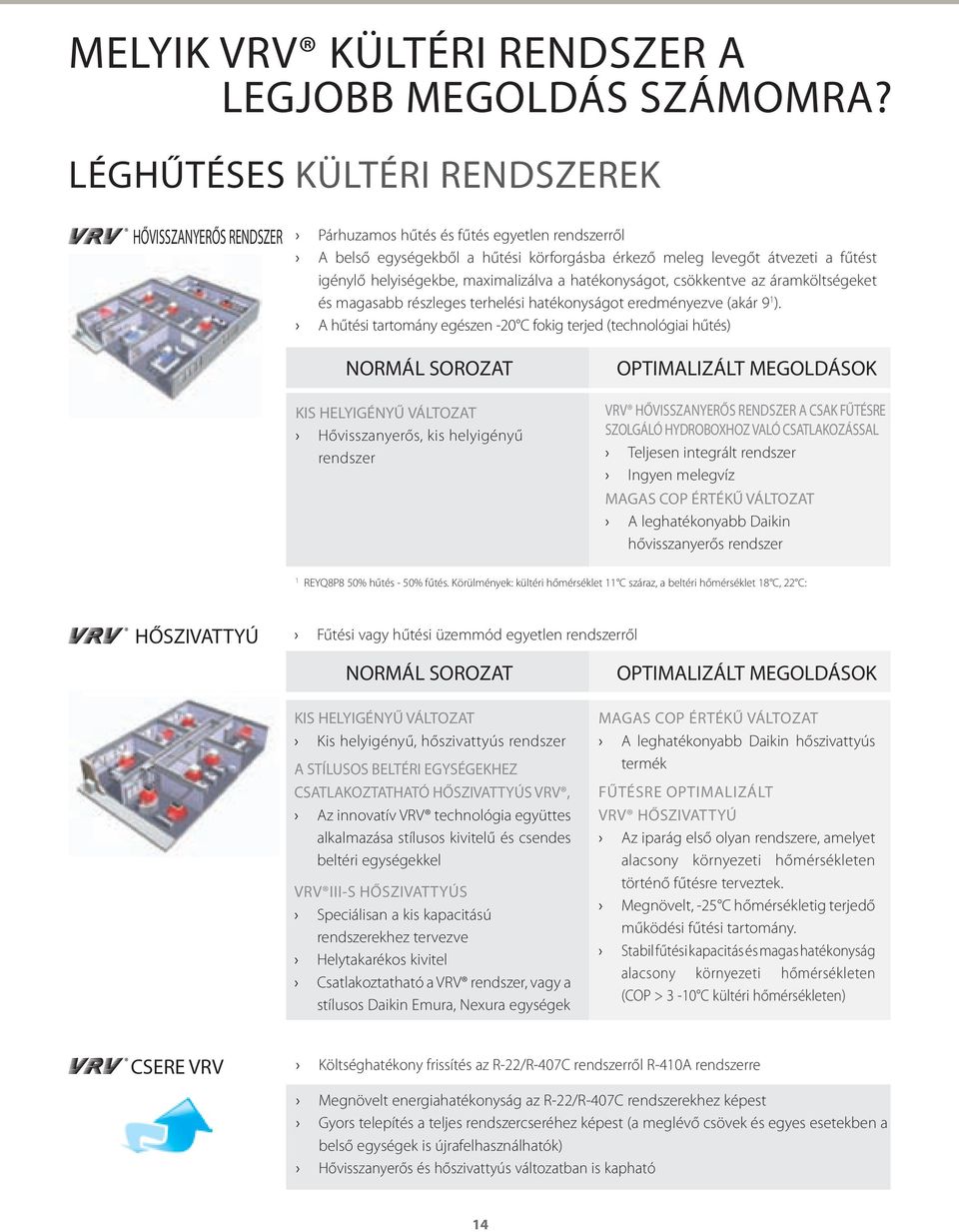

14 MELYIK VRV KÜLTÉRI RENDSZER A LEGJOBB MEGOLDÁS SZÁMOMRA? LÉGHŰTÉSES KÜLTÉRI RENDSZEREK HŐVISSZANYERŐS RENDSZER Párhuzamos hűtés és fűtés egyetlen rendszerről A belső egységekből a hűtési körforgásba érkező meleg levegőt átvezeti a fűtést igénylő helyiségekbe, maximalizálva a hatékonyságot, csökkentve az áramköltségeket és magasabb részleges terhelési hatékonyságot eredményezve (akár 9 1 ). A hűtési tartomány egészen 20 C fokig terjed (technológiai hűtés) NORMÁL SOROZAT KIS HELYIGÉNYŰ VÁLTOZAT Hővisszanyerős, kis helyigényű rendszer OPTIMALIZÁLT MEGOLDÁSOK VRV HŐVISSZANYERŐS RENDSZER A CSAK FŰTÉSRE SZOLGÁLÓ HYDROBOXHOZ VALÓ CSATLAKOZÁSSAL Teljesen integrált rendszer Ingyen melegvíz MAGAS COP ÉRTÉKŰ VÁLTOZAT A leghatékonyabb Daikin hővisszanyerős rendszer 1 REYQ8P8 50% hűtés 50% fűtés. Körülmények: kültéri hőmérséklet 11 C száraz, a beltéri hőmérséklet 18 C, 22 C: HŐSZIVATTYÚ Fűtési vagy hűtési üzemmód egyetlen rendszerről NORMÁL SOROZAT OPTIMALIZÁLT MEGOLDÁSOK KIS HELYIGÉNYŰ VÁLTOZAT Kis helyigényű, hőszivattyús rendszer A STÍLUSOS BELTÉRI EGYSÉGEKHEZ CSATLAKOZTATHATÓ HŐSZIVATTYÚS VRV, Az innovatív VRV technológia együttes alkalmazása stílusos kivitelű és csendes beltéri egységekkel VRV IIIS HŐSZIVATTYÚS Speciálisan a kis kapacitású rendszerekhez tervezve Helytakarékos kivitel Csatlakoztatható a VRV rendszer, vagy a stílusos Daikin Emura, Nexura egységek MAGAS COP ÉRTÉKŰ VÁLTOZAT A leghatékonyabb Daikin hőszivattyús termék FŰTÉSRE OPTIMALIZÁLT VRV HŐSZIVATTYÚ Az iparág első olyan rendszere, amelyet alacsony környezeti hőmérsékleten történő fűtésre terveztek. Megnövelt, 25 C hőmérsékletig terjedő működési fűtési tartomány. Stabil fűtési kapacitás és magas hatékonyság alacsony környezeti hőmérsékleten (COP > 3 10 C kültéri hőmérsékleten) CSERE VRV Költséghatékony frissítés az R22/R407C rendszerről R410A rendszerre Megnövelt energiahatékonyság az R22/R407C rendszerekhez képest Gyors telepítés a teljes rendszercseréhez képest (a meglévő csövek és egyes esetekben a belső egységek is újrafelhasználhatók) Hővisszanyerős és hőszivattyús változatban is kapható 14

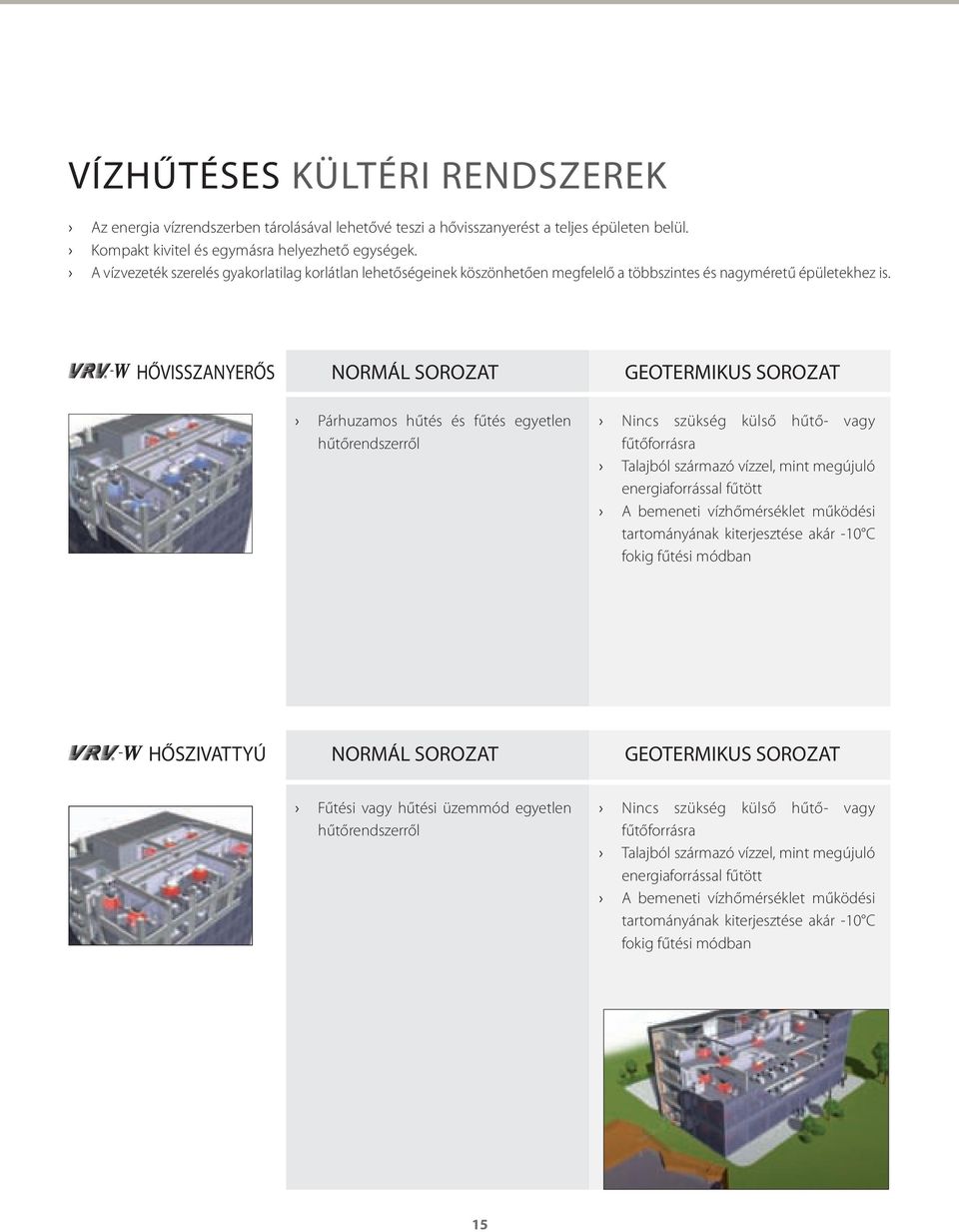

15 VÍZHŰTÉSES KÜLTÉRI RENDSZEREK Az energia vízrendszerben tárolásával lehetővé teszi a hővisszanyerést a teljes épületen belül. Kompakt kivitel és egymásra helyezhető egységek. A vízvezeték szerelés gyakorlatilag korlátlan lehetőségeinek köszönhetően megfelelő a többszintes és nagyméretű épületekhez is. HŐVISSZANYERŐS NORMÁL SOROZAT GEOTERMIKUS SOROZAT Párhuzamos hűtés és fűtés egyetlen hűtőrendszerről Nincs szükség külső hűtő vagy fűtőforrásra Talajból származó vízzel, mint megújuló energiaforrással fűtött A bemeneti vízhőmérséklet működési tartományának kiterjesztése akár 10 C fokig fűtési módban HŐSZIVATTYÚ NORMÁL SOROZAT GEOTERMIKUS SOROZAT Fűtési vagy hűtési üzemmód egyetlen hűtőrendszerről Nincs szükség külső hűtő vagy fűtőforrásra Talajból származó vízzel, mint megújuló energiaforrással fűtött A bemeneti vízhőmérséklet működési tartományának kiterjesztése akár 10 C fokig fűtési módban 15

16 KÜLTÉRI EGYSÉGSOROZAT ÁTTEKINTÉSE Rendszer Típus Termék neve Hűtőteljesítmény (kw) 1 11,2 14,0 15,5 22,4 28,0 33,5 40,0 45,0 49,0 55,9 61,5 Fűtőteljesítmény (kw) 2 12,5 16,0 18,0 25,0 31,5 37,5 45,0 50,0 56,5 62,5 69,0 ÚJ REYAQP Csak fűtésre alkalmas hydrobox csatlakozással HŐVISSZANYERŐS REYHQP Magas COP értékű változat REYQP8/P9 Kis helyigényű változat ÚJ ÚJ ÚJ LÉGHŰTÉSES HŐSZIVATTYÚS RXYHQP9 Magas COP értékű változat RTSYQP Fűtésre optimalizált hőszivattyú RXYQP9 Kis helyigényű változat RXYRQP Hőszivattyú, stílusos beltéri egységekhez csatlakoztatható ÚJ RXYSQP8V1 (egyfázisú) ÚJ RXYSQP8Y1 (háromfázisú) ÚJ Hűtőteljesítmény (kw) 3 22,4 26,7 44,8 49,1 53,4 Fűtőteljesítmény (kw) 4 25,0 31,5 50,0 56,5 63,0 VÍZHŰTÉSES NORMÁL SOROZAT H/R H/P GEOTERMIKUS SOROZAT H/R H/P RWEYQP RWEYQPR Rendszer Típus Termék neve ÚJ Teljesítményosztály Hűtőteljesítmény (kw) 1 HR/HP /14,0 /22,4 28,0/28,0 /33,5 36,0/ /40,0 50,0/50,4 54,0/55,9 63,6/61, Fűtőteljesítmény (kw) 2 HR/HP /16,0 /25,0 32,0/31,5 /37,5 40,0/ /45,0 52,0/50,0 56,0/56,5 60,0/62,5 67,2/69, LÉGHŰTÉSES CSERE VRV HŐVISSZANYERÉSES RENDSZER HŐSZIVATTYÚ RQCEQP VRV IIIQ H/R RQYQP VRV IIIQ H/P 1 A névleges hűtőteljesítményt leadja: belső hőmérséklet: 27 C száraz hőm., 19 C nedves hőm., belépő víz hőmérséklete: 30 C, egyenértékű hűtőközegcső hossz: 7,5 m; szintkülönbség: 0 m. 2 A névleges fűtőteljesítményt leadja: belső hőmérséklet: 20 C száraz hőm., külső hőmérséklet: 7 C száraz hőm., 6 C nedves hőm., egyenértékű hűtőközegcső hossz: 7,5 m; szintkülönbség: 0 m. 3 A névleges hűtőteljesítményt leadja: belső hőmérséklet: 27 C száraz hőm., 19 C nedves hőm., belépő víz hőmérséklete: 30 C, egyenértékű hűtőközegcső hossz: 7,5 m; szintkülönbség: 0 m. 4 A névleges fűtőteljesítményt leadja: belső hőmérséklet: 20 C száraz hőm., belépő víz hőmérséklete: 20 C, egyenértékű hűtőközegcső hossz: 7,5 m; szintkülönbség: 0 m. 16

17 x x x x x x x x x x x x x x x x x x x x x x x Teljesítmény (LE) ,0 71,4 77,0 82,5 89,0 94,0 98,0 105,0 111,0 116,0 120,0 126,0 132,0 138,0 143,0 147,0 75,0 81,5 88,0 94,0 102,0 107,0 113,0 119,0 126,0 132,0 138,0 145,0 151,0 158,0 163,0 170,0 22 Beltéri Hydrobox Szellőztetés Légfüggöny Vezérlőrendszerek egységek csatlakozás 67,2 71,5 75,8 80,1 75,0 81,5 88,0 94,5 Teljesítmény (LE) ,2/67,0 74,4/73,0 81,6/78,5 84,4/85,0 /90,0 /96,0 /101,0 /107,0 /112,0 /118,0 /124,0 /130,0 /135,0 0 78,4/75,0 80,8/81,5 87,2/87,5 89,6/95,0 /100,0 /108,0 /113,0 /119,0 /125,0 /132,0 /138,0 /145,0 /150,0 VRV típusú beltéri egységek (például FXSQ) Lakóépületi beltéri egységek (például Daikin Emura) 5 Hővisszakeringetős szellőztetés (például VAM) Friss levegő beltéri egységek (például FXMQMF) AHU csatlakozókészlet (például EKEXV) Komfort légfüggöny (CAVS) Csak fűtő HT hydrobox Egyéni vezérlés (például BRC 6 ) Központi vezérlés (például DCS3*/DST 6 ) Hálózati megoldások (például DCS6*/DAM/DMS 6 ) 17 5 BPbox szükséges 6 A pontos szabályozási opciók a kiválasztott rendszerelemektől függenek Az összes kiegészítő elem egyetlen rendszerhez csatlakoztatható Csatlakoztatható, de nem más elemekkel együtt x Nem csatlakoztatható

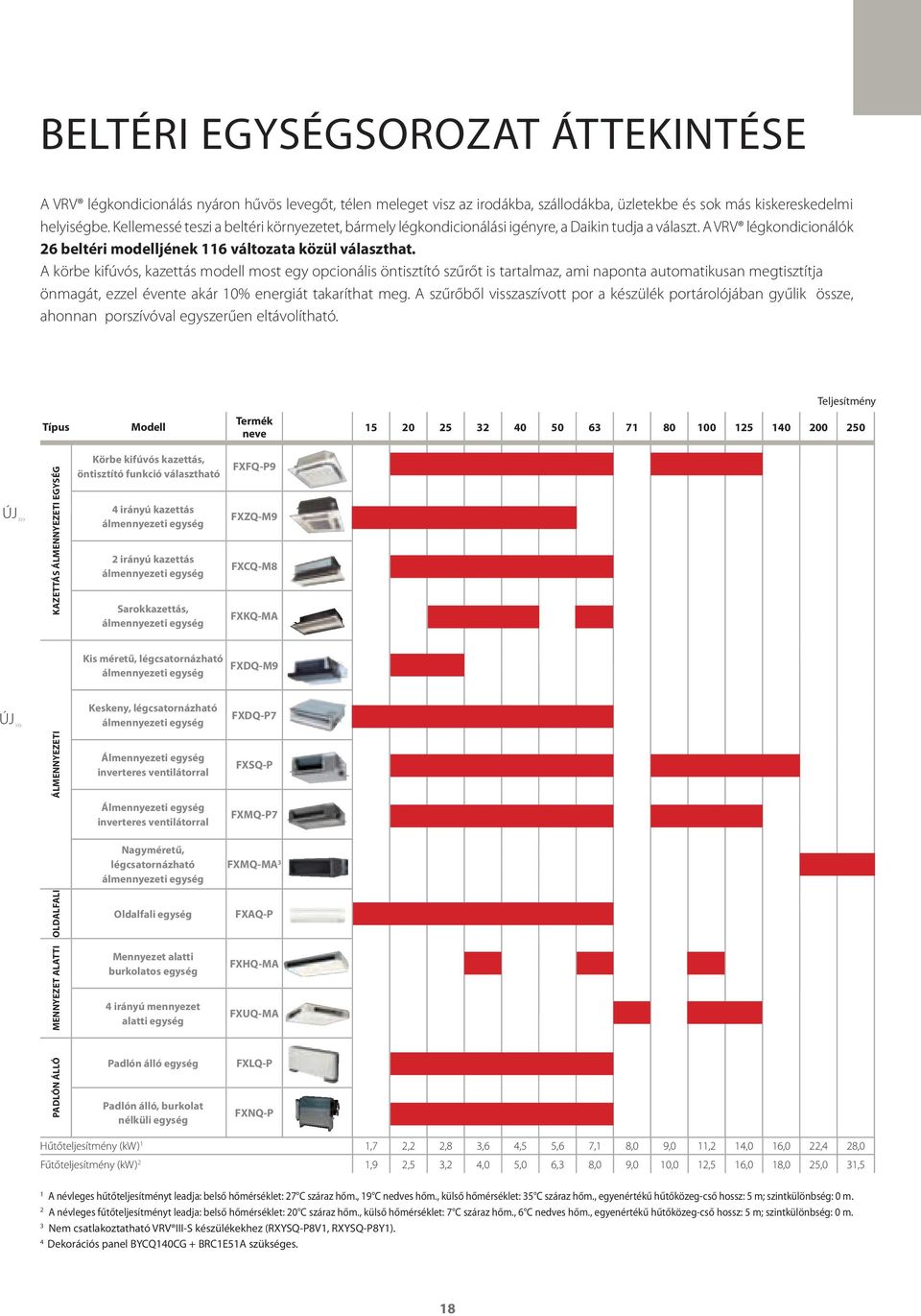

18 BELTÉRI EGYSÉGSOROZAT ÁTTEKINTÉSE A VRV légkondicionálás nyáron hűvös levegőt, télen meleget visz az irodákba, szállodákba, üzletekbe és sok más kiskereskedelmi helyiségbe. Kellemessé teszi a beltéri környezetet, bármely légkondicionálási igényre, a Daikin tudja a választ. A VRV légkondicionálók 26 beltéri modelljének 116 változata közül választhat. A körbe kifúvós, kazettás modell most egy opcionális öntisztító szűrőt is tartalmaz, ami naponta automatikusan megtisztítja önmagát, ezzel évente akár 10% energiát takaríthat meg. A szűrőből visszaszívott por a készülék portárolójában gyűlik össze, ahonnan porszívóval egyszerűen eltávolítható. Teljesítmény Típus Modell Termék neve ÚJ KAZETTÁS ÁLMENNYEZETI EGYSÉG Körbe kifúvós kazettás, öntisztító funkció választható 4 irányú kazettás álmennyezeti egység 2 irányú kazettás álmennyezeti egység Sarokkazettás, álmennyezeti egység FXFQP9 FXZQM9 FXCQM8 FXKQMA Kis méretű, légcsatornázható álmennyezeti egység FXDQM9 ÚJ Keskeny, légcsatornázható álmennyezeti egység FXDQP7 ÁLMENNYEZETI Álmennyezeti egység inverteres ventilátorral FXSQP Álmennyezeti egység inverteres ventilátorral FXMQP7 Nagyméretű, légcsatornázható álmennyezeti egység FXMQMA 3 OLDALFALI Oldalfali egység FXAQP MENNYEZET ALATTI Mennyezet alatti burkolatos egység 4 irányú mennyezet alatti egység FXHQMA FXUQMA PADLÓN ÁLLÓ Padlón álló egység Padlón álló, burkolat nélküli egység FXLQP FXNQP Hűtőteljesítmény (kw) 1 1,7 2,2 2,8 3,6 4,5 5,6 7,1 8,0 9,0 11,2 14,0 16,0 22,4 28,0 Fűtőteljesítmény (kw) 2 1,9 2,5 3,2 4,0 5,0 6,3 8,0 9,0 10,0 12,5 16,0 18,0 25,0 31,5 1 A névleges hűtőteljesítményt leadja: belső hőmérséklet: 27 C száraz hőm., 19 C nedves hőm., külső hőmérséklet: 35 C száraz hőm., egyenértékű hűtőközegcső hossz: 5 m; szintkülönbség: 0 m. 2 A névleges fűtőteljesítményt leadja: belső hőmérséklet: 20 C száraz hőm., külső hőmérséklet: 7 C száraz hőm., 6 C nedves hőm., egyenértékű hűtőközegcső hossz: 5 m; szintkülönbség: 0 m. 3 Nem csatlakoztatható VRV IIIS készülékekhez (RXYSQP8V1, RXYSQP8Y1). 4 Dekorációs panel BYCQ140CG BRC1E51A szükséges. 18

19 Teljesítmény Típus Modell Termék neve KAZETTÁS ÁLMENNYEZETI EGYSÉG Körbe kifúvós kazettás, öntisztító funkció választható 4 irányú kazettás álmennyezeti egység FCQC8 FFQBV Kis méretű, légcsatornázható álmennyezeti egység FDBQB ÁLMENNYEZETI Keskeny, légcsatornázható álmennyezeti egység FDXSE/C Álmennyezeti egység inverteres ventilátorral FBQC Daikin Emura Oldalfali egység FTXGJ CTXGJ ÚJ OLDALFALI Oldalfali egység FTXGJ ÚJ Oldalfali egység FTXSG MENNYEZET ALATTI Mennyezet alatti burkolatos egység FHQB Nexura padlón álló egység FVXGK PADLÓN ÁLLÓ Padlón álló egység FVXSF Flexi egység FLXSB 1 A fenti táblázatban látható beltéri egységek csak az RXYRQP, RXYSQP8V1 és RXYSQP8Y1 rendszerekhez csatlakoztathatók, az RXYRQP esetében ezek a beltéri egységek ugyanazon rendszeren belül normál VRV beltéri egységekkel kombinálhatók. 2 Dekorációs panel BYCQ140CG BRC1E51A szükséges. 19

20 SZELLŐZTETŐ SOROZAT ÁTTEKINTÉSE Szellőztetés: friss levegő biztosítása Légkezelés: beltéri és a kültéri frisslevegőhőmérséklet közötti egyensúly megteremtése Párásítás: a beltéri és a kültéri páratartalom közötti egyensúly megteremtése Típus Termék neve A beltéri levegő minőségének összetevői Légszállítás (m 3 /h) VAMFA Szellőztetés HŐVISSZANYERŐS SZELLŐZTETÉS VKMG Szellőztetés 3 Légkezelés VKMGM Szellőztetés 2 Párásítás 3 Légkezelés KÜLSŐ LÉGKEZELŐ EGYSÉG 1 FXMQMF Szellőztetés 3 Légkezelés VRV Expanziós LÉGKEZELŐ ALKALMAZÁSOK szelepkészlet Szellőztetés 3 Légkezelés 1 Nem csatlakoztatható VRV IIIS készülékekhez (RXYSQP8V1, RXYSQP8Y1) 2 A szállított levegő mennyisége csak közelítő érték, a következő adatokon alapul: az EKEXV készlet fűtőteljesítménye * 200 m³/h 3 A Daikin légkezelési egységekre vonatkozó további információkért forduljon helyi viszonteladójához 20

21 BIDDLE LÉGFÜGGÖNY SOROZAT ÁTTEKINTÉSE Típus BIDDLE COMFORT LÉGFÜGGÖNY (CA) KÜLÖNÁLLÓ Termék neve CYV S/M/L/XLDKF BIDDLE COMFORT LÉGFÜGGÖNY (CA) KAZETTÁS CYV S/M/L/XLDKF BIDDLE COMFORT LÉGFÜGGÖNY (CA) SÜLYESZTETT CYV S/M/L/XLDKF BIDDLE COMFORT LÉGFÜGGÖNY SOROZAT Ajtómagasság (m) m 2.4m 2 3.3m 3.8m 3.5m 3.0m 3.0m 2.5m 2.5m 2.2m 2.2m 1 S M L XL S M L XL M L XL Kedvező pl.: fedett bevásárlóközpont vagy forgóajtós bejárat Normál pl.: kevés közvetlen légáram, nincs szemközti nyitott ajtó, egyszintes épület Kedvezőtlen pl.: sarkon vagy téren elhelyezkedő épület, több szint és/vagy nyitott lépcsőfeljáró Telepítési feltételek HYDROBOX SOROZAT ÁTTEKINTÉSE Típus Termék neve 125 Teljesítmény CSAK FŰTÉSRE ALKALMAS HYDROBOX 1 HXHDA 1 Csak REYAQPhez csatlakoztatható HÁLÓZATI MEGOLDÁSOK ÁTTEKINTÉSE Vezérlés Felügyelet Opciók Egyéb vezérlő funkciók Alapvető vezérlő funkciók: BE/KI, hőm. Beállítás, légáramlás beállítása Automatikus átváltás Heti ütemezés A tűzveszély miatti leállás Alapvető felügyeleti funkciók: BE/KI, üzem, alaphőmérséklet Szűrőcsere Hibakód Jelszavas biztonság Érintőképernyő Napi/havi/éves jelentések Vezérlés GSMen keresztül Grafikus jelentés Megjelenítés Ppd Webes hozzáférés és vezérlés Http opció Eco üzemmód Előhűtés / előmelegítés 0 a hűtés és fűtés között Teljesítményszabályzás Hőérzékelő szenzorral a túlhűtés elkerülése céljából Átváltás hővisszanyerős hűtésre Csatlakozás az ACNSS rendszerhez Ütemezési beállítások (programok) Könnyű kezelhetőség Max. beltéri csoportok DSNET 4x10 INTELLIGENS ÉRINTŐKÉPERNYŐS VEZÉRLŐ 8 2x64 INTELLIGENS MENEDZSER DMSIF 1 N/A N/A 64 BACNET 2 N/A N/A 4x64 1 Átjáró a Lonworks hálózatokhoz 2 Átjáró a BACnet hálózatokhoz 21

22 PROFESSZIONÁLIS KIVÁLASZTÓ PROGRAMOK 1. VRV PRO, RENDSZERTERVEZÉSI ESZKÖZ JELLEMZŐI: A VRV Pro kiválasztó program egy valódi VRV tervező eszköz. A program lehetővé teszi, hogy a VRV légkondicionáló rendszereket pontos és gazdaságos módon tervezze meg, számításba véve az adott épület valós energetikai tulajdonságait. Az éves energiafogyasztás kiszámításával a tervezőnek lehetősége van a megfelelő elemek kiválasztására, és versenyképes árajánlatot tud biztosítani minden projekt esetén. Emellett biztosítja az optimális működési ciklusokat és a maximális energiahatékonyságot. 1. VRV Pro Quick: A korlátozott tervezési lehetőségekkel ebben a módban a vezetékrendszer a harmadik fél által elkészített rendelkezésre álló terhelés értékei alapján tervezhető meg. 2. VRV Pro Expert: A pontos terheléskiszámításhoz az épület számos további jellemzőit is figyelembe kell venni. A kalkuláció után a program kiválasztja a megfelelő egységeket és hőmérsékletszimulációt végezhet. A részletes jelentés mellett számos további értékes információt is nyújt a program az energiafogyasztásra, kapcsolódó áramköltségekre és az VRV rendszer viselkedésére vonatkozóan. 22
