ZETRIX. ARI folyamatszabályozó szelep. Újdonság az ARI-tól: hegtoldatos kivitelben!

Átírás

1 Háromszoros excentricitású - fém-fém zárású - önbeálló - menetes tömítőgyűrű Újdonság az ARI-tól: DN1200 méretben is behegeszthető csatlakozás menetes helyezőfüles (class 600) ARI folyamatszabályozó szelep Újdonság az ARI-tól: hegtoldatos kivitelben! Kézi Villamos hajtóművel Sűrítettlevegős hajtóművel Hidraulikus hajtóművel

2 Háromszoros excentricitás - nagy igénybevételekre! ➀ Mi a háromszoros excentricitás? A tányér forgástengelye mind az ülék síkjától (első excentricitás), mind a cső középvonalától (második excentricitás) el van tolva. Háromszoros excentricitású folyamatszabályozó szelepnél az ülék forgási középpontja is aszimmetrikus a cső tengelyéhez képest (harmadik excentricitás). Előnyök Surlódásmentes elfordulás. Tartósan szivárgásmentes a fém-fém záródási elv miatt. Széleskörű alkalmazási lehetőségek közeg és hőmérséklet vonatkozásában. ➁ ➂ Centrikus tányér - a tányér forgástengelye az ülék síkjában van és metszi a csővezeték középvonalát. ➀ Első excentricitás - a tányér forgástengelye az ülék síkjához képest el van tolva. ➁ Második excentricitás - a forgástengely a csővezeték közepvonalától is el van tolva. ➂ Harmadik excentricitás - az ülék forgási középpontja aszimmetrikus a cső tengelyéhez képest. 2 3

3 Végeredmény: ARI folyamatszabályozó szelep! Abszolút tömörzárás. Sokoldalú használhatóság. Tartós. Biztonságos. Újdonság az ARI-tól: hegtoldatos kivitelben! Maximális záróerő a lehető legkisebb erőkifejtéssel, mivel az érintkezési szögek optimálizálva vannak a speciális geometriaoptimalizáló szoftverünk által. Önbeálló tömítőgyűrű lehetővé teszi a hőkompenzációt, illetve biztosítja a tömörzárást függetlenül a hőingadozástól. A korrózióálló acél és grafit anyagú lamellás kialakítás nagyobb rugalmasságot kölcsönöz a tömítőgyűrűnek. A speciális kialakítású, rugalmas anyagú spiráltömítés megoldja az ellenirányú tömítést. A háromszoros excentricitás biztosítja a tömítő gyűrűk súrlódásmentes zárását az ülékre. A pillangószelep sík felületen tömít, a szükséges felületi nyomást a hajtómű biztosítja nyomatékfüggő lekapcsolással. A pillangószelepek rendkívül sokoldalúan használhatók. Mindkét oldali igénybevétele lehetséges végszerelvényes kialakításnál (Balesetelhárítási előírásokra figyelni). A hajtómű fogadására szolgáló konzol illesztése ISO5211 szerinti. A szerelvény nyakrészének hossza lehetővé teszi az ipari előírásoknak megfelelő vastagságú szigetelés alkalmazását. Az alapkivitelű stellites ülék biztosítja a hosszú élettartamot. Megbízható zárás - még kritikus alkalmazási körülmények mellett is! Tulajdonságai Háromszoros excentricitás (maximális záróerő minimális erőkifejtéssel). "Intelligens" tömítőgyűrű (önbeálló, így egyenletes erővel zár a tömítőfelületre). További számos biztonsági opció. Keményitett ülék (Stellit 21). Fém-fém zárási elv. Kialakítás Ház EN 12516, ASME B16.34 és API 609 szerint. Tömör fém-fém zárás. Háromszoros excentricitású zárási geometria. Rugalmas, önbeálló lamellás fém tömítőgyűrű. Optimalizált jelleggörbéjének köszönhetően mind zárásra, mind szabályozásra használható. Hosszú nyakrésze lehetővé teszi a csővezeték szigetelését -60 C és +400 C között. Könnyen automatizálható ISO 5211 szerinti hajtóműillesztésnek köszönhetően, beleértve az állásmutatót is. Biztonság EN 12266, API 598 valamint API 6D szerinti "A" szivárgási osztály besorolás tömörzárást jelent (kétirányú). Csapágyvédő gyűrű. Kifúvás ellen védett tengely. A leszorító gyűrű és támcsapágy csavarjai biztosítottak. Nyomás-hőmérséklet összefüggés EN 1092, ASME B16.34 szerint. Jóváhagyások Firesafe, TA-Luft / ISO , SIL, ATEX szerint. Tartósság Stellites üléknek köszönhetően hosszú, karbantartásmentes élettartam. Kopás és surlódásmentes elfordulás (ülék és tányér között) az optimális záródási szögnek köszönhetően. Edzett korrózióálló acél csapágyak

4 Abszolút tömörzárás. Sokoldalú használhatóság. Tartós. Biztonságos. Újdonság az ARI-tól: hegtoldatos kivitelben! Jellemzők: Kialakítás: EN 12516, ASME B16.34, API 609 Karimás csatlakozás *: EN 1092, ASME 16.5, ASME Behegeszthető*: DIN EN 12627, ASME B16.25 Névleges átmérők* Kettős karima: DN / 3" to 48" Menetes helyezőfüles: DN / 3" to 24" Behegeszthető: DN / 3" to 24" Nyomásfokozatok* PN 10-40, PN 63, PN 100 / Class 150, Class 300, Class 600 Beépítési hossz* Kettős karima: DIN EN Series 13, ISO 5752, API 609 Menetes helyezőfüles: DIN EN Series 16, ISO 5752 Behegeszthető: DIN EN Series 14, ISO 5752 Szerkezeti anyagok * Acélöntvényből ( N; SA216WCB) Korrózióálló acélból (1.4408; SA351CF8M) Hőmérséklet *: -60 C to +427 C Közeg: folyadékok, gázok, gőzök Hajtóművek Kézi csigahajtómű, sűrítettlevegős-, villamos-, hidraulikus hajtóművek Jóváhagyások Firesafe, TA-Luft / ISO , SIL, ATEX Használható pl olaj és gázfeldolgozás, finomítók, petrolkémia, vegyipar, erőművek, távfűtés, napenergia, cellulóz- és papíripar, acélművek, cukorfeldolgozók, berendezésépítés területén - kívánságra referencialista. * Kívánságra más kivitelben Opciók: Öblitőcsatlakozás a tengelycsapágyakhoz és tömszelence védőgyűrű Öblitőcsatlakozó a talpcsapágyhoz Végkarima (tengelyvégnél) lehegesztése Kettős tömítőgyűrű kivezetéssel (pl. termoolajos alkalmazásoknál) Vizsgáló csatlakozó Szivárgásmentes csapágy kialakítás TA-Luft / ISO szerint Erősebb tömítőgyűrű különleges alkalmazásokra Fűtőköpeny Kifúvásbiztos tengely API 609 szerint RTJ/horony-szádas karima 7

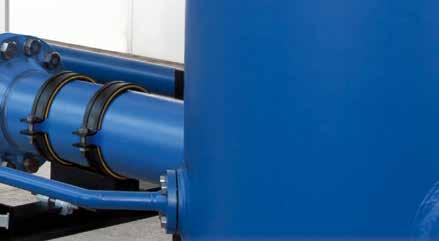

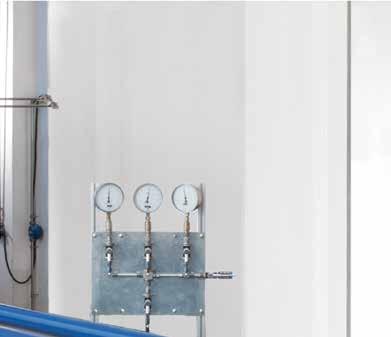

5 Modern fejlesztési módszerek, amelyeket saját kísérleti laborunkban teszteltünk Perifériás szög a tömítés kilépő élénél Tányér oldali áramlás Tengely oldali áramlás Omega max. [ ] 11,5 11,0 10,5 10,0 9, Wellenachse X [mm] Végeselem analízis A végeselem analízis egy numerikus számítási eljárás, amivel a folyamatszabályozó szelepen modellezték a fellépő feszültségeket és annak eloszlását. A cél az volt, hogy az adott terhelésnek megfelelő szilárdságot érjenek el, optimális tömeg és az áramlásnak kedvező kialakítás mellett. Legkorszerűbb áramlási szimulációk Az egyenletes áramlás és a nagy áteresztő képesség kettős célját egy speciális áramlási szimulációs szoftver segítségével valósították meg. A szimulációk során értékelhetővé vált az áramlási sebesség, az áramlási irányok és a nyomáseloszlás. A optimalizált geometriai kialakításának köszönhetően a turbulencia és a nyomásveszteség a lehető legkisebbre csökkent. Szigorú tűzbiztonsági vizsgálatok (Firesafe) A folyamatszabályozó pillangószelep számos alkalmazási területen kielégíti a "Firesafe" előírás követelményeit. A fém-fém zárású, háromszoros excentricitású megfelel minden követelménynek, amelyeket a tűz előtt, alatt és után támasztanak. A vizsgálatok ISO / API kiadás szerint történtek. Jelleggörbe mérések A vizsgálatokat egy akkreditált mérőlaboratóriumban végezték. Mérték az áramlás értékeit különböző nyitási helyzetekben. A kapott görbék alapján kerültek meghatározásra a folyamatszabályozó szelep szabályozási jellemzői. Érintkezési szög meghatározása A perifériás zárási szöget úgy optimalizálták, hogy a szelep elakadás nélkül, súrlódásmentesen nyíljon és záródjon. A méretezési szoftverünk lehetővé teszi a zárási szög ábrázolását a folyamatszabályozó szelepnél. 8 9

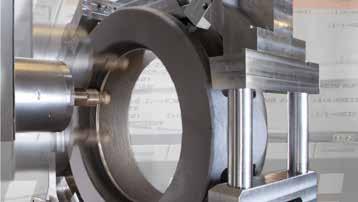

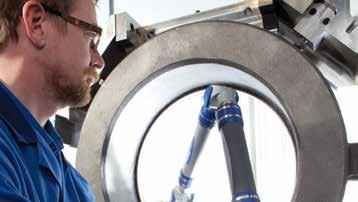

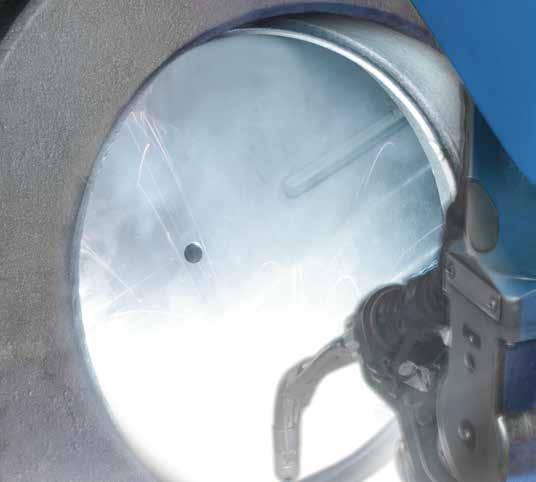

6 Nagy pontosságú gyártás A legkorszerűbb technológiák garantálják a maximális biztonságot és megbízhatóságot. Termékeinket kizárólag Németországban gyártják (három helyszínen) a legszigorúbb minőségi követelmények szerint. A nagy teljesítményű megmunkáló központok, az automatizált szerelőszigetek, a programozható gyártórobotok és a magasan képzett szakemberek garantálják a kiváló minőséget és az egyedi termékmegoldásokat. Az Ön számára nyújtott előny: megbízhatóság és hatékonyság. A szeleptestek teljesen automatizált, CNC vezérlésű megmunkálóközpontokban készülnek. A CNC programok CAD adatok alapján készülnek és online átkerülnek a vezérléshez. A munkadarabok speciálisan kialakított befogókba vannak rögzítve, amelyek maximális megmunkálási stabilitást és rövid beállítási időt biztosítanak. A tömítőfelület stellites megerősítését egy mérőrendszerrel integrált teljesen automatizált hegesztőrobot végzi. Az összes CNC programot szakértő programozóink fejlesztik. A nyolctengelyű hegesztési rendszer szinkronizálása különleges kihívást jelentett. A háromdimenziós mérőrendszer lehetővé teszi a folyamatszabályozó szelepek 3D adatokkal való összehasonlítását. A kapott eredményeket értékelik és számítógépen tárolják. A mérés közvetlenül a megmunkáló gépen történik, ezzel támogatva a megbízható gyártást. Minden szerelvénynél DIN EN szerinti szivárgásvizsgálatot végeznek. A próbanyomásokat és a vizsgálati időket a számítógépes vizsgálópad tárolja. Az ügyfél kérésére egyedi vizsgálatok elvégzése is lehetséges

7 Az Ön megbízható partnere - világszerte több mint 60 országban Szabályozásban - elzárásban - nyomáshatárolásban - kondenzleválasztásban - rendszertechnikában. Fiókirodák Képviseletek A technológia az életünk Az ARI-nál magasan képzett mérnökök fejlesztik a jövő termékeit a legújabb módszerekkel. A beszállítók kiválasztása a legszigorúbb elvek alapján történik, a felhasznált alapanyagok is csak kiváló minőségűek lehetnek. A legkorszerűbb gyártási technológiák minden hibát kiküszöbölnek. Köszönhetően a értékesítési hálózatunknak, szakértőink elérhetőek világszerte több, mint 60 országban, fiókirodáink találhatóak Ausztriában, Dániában, Nagy-Britanniában, Franciaországban, Spanyolországban, Olaszországban, Oroszországban, az Egyesült Államokban, Indiában, Kínában, Malajziában, Szingapúrban és Dubaiban. Ön jó szakemberként jár el, amikor minőségi szerelvényeket használ, továbbá széles termékválasztékkal rendelkező partnert választ. Hiszen így tudja optimalizálni nyereségét. Minőség, ami kifizetődik Testre szabott megoldások A felhasználási területtől függően a termék több mint változatban gyakorlatilag korlátlan lehetőségeket kínál, így személyre szabott egyedi megoldások is megvalósíthatók. Szabályozó szelepek, nyomáscsökkentők, túláramszelepek, segédenergia nélkül működő hőmérséklet-szabályozók, pillangószelepek, elzárószelepek, biztonsági szelepek, kondenzleválasztók, mérési technológiák és rendszerek, mint nyomáscsökkentő állomások, hőcserélők továbbá kondenzvisszanyerők, kondenzátemelők. - Mindezek maximális rugalmasságot és így költséghatékonyságot biztosít a felhasználónak. 12 A folyamatos minőségellenőrzést a termelés minden fázisában az ellenőrző és minősítő társaságok mintegy 20 rendszerjóváhagyással dokumentálják. Det Norske Veritas, a Lloyd's Register Quality Assurance, a Germanischer Lloyd, a SELO (Kína), a CCS (Kína), a koreai nyilvántartás, a tengeri hajózási nyilvántartás, a TR ZU (EAC), a Rostechnadzor (Oroszország) és még sok más. Az ARI által nyújtott minőség - megbízhatóságot, hosszú élettartamot és garantált biztonságot jelent az Ön számára. 13
