1 Bevezetés Figyelem a m szer használata el tt olvassa el a következ ket. Áramütés, vagy személyi sérülés elkerülése érdekében kövesse a következ utasításokat. A m szert csak a használati útmutatóban ismertetett körülmények között használja, egyéb esetben a m szer védelme hatástalanná válik. Ne használja a m szert, vagy a mér vezetékeket, ha sérülés nyomai láthatók rajtuk, vagy a m szer nem megfelel en m ködik. Ha kétségei támadnak, javíttassa meg a m szert. A méréshez mindig a megfelel csatlakozót, méréshatárt és kapcsoló állást használja. Ismert feszültség mérésével ellen rizze le a m szer m köd képességét. Soha ne kapcsoljon a m szeren jelzett névleges feszültségnél nagyobb feszültséget a bemen kapcsok, vagy bármelyik bemen kapocs és a föld közé. Különös figyelemmel járjon el 30 V eff, 42V csúcs, vagy 60V DC feszültségnél nagyobb feszültség helyeken történ munkavégzéskor. Ezek a feszültségek áramütést okozhatnak. Cserélje ki a telepet, ha az alacsony telep feszültséget jelz ( ) megjelenik a kijelz n, hogy elkerülje a hibás mérést, ami áramütést és személyi sérülést okozhat. Ellenállás, folytonosság, dióda, vagy kondenzátor mérése el tt, kapcsolja ki a mérend áramkör tápfeszültségét, és süssön ki minden nagyfeszültség kondenzátort az áramkörben. Ne használja a m szert robbanó gáz, vagy g z környezetében. Mér vezetékek használatakor az ujjait mindig tartsa a biztonsági véd perem mögött. A m szer, vagy telep záró fedél kinyitása el tt, távolítsa el a mér vezetékeket a készülékb l. AC (váltakozó áram) Biztosító DC (egyenáram) Megfelel az Európai Unió el írásainak AC vagy DC Megfelel az érvényes kanadai szabvány el írásoknak Föld Kett s szigetelés Olvassa el az Underwriters Laboratórium útmutatót 9500 Z Telep (A telep feszültég alacsony, ha megjelenik a kijelz n) N TÜV bevizsgálta és min sítette Megfelel az érvényben lev ausztrál szabványnak A Fluke 175, 177 és 179 eszközök telepes táplálású TRMS (valódi effektív érték) mér m szerek, melyek 6000 pontos, 3 ¾ digites kijelz vel rendelkeznek. Ez a használati útmutató mind három típusra vonatkozik. Az összes ábra a 179-es típusra vonatkozik. A m szer megfelel a szabvány CAT III, és CAT IV túlfeszültség kategóriájának. Az IEC biztonsági szabvány négy túlfeszültség kategóriát (CAT I - CAT IV) határoz meg, a tranziens feszültség alapján. A CAT III kategória áramszolgáltatói szinten lev állandó bekötés készülékekben fellép tranziens feszültségek védelmére készült. A CAT IV primer táplálási szintre készült. (légvezeték, vagy földkábel) A m szer a következ mérési üzemmódokkal rendelkezik: AC/DC feszültség és áram Dióda Ellenállás Folytonosság Feszültség és frekvencia Kapacitás H mérséklet (179-es típus) Figyelem és figyelmeztetés Ebben az útmutatóban FIGYELEM jelzés figyelmeztet azokra a körülményekre és cselekvésekre, melyek életveszélyesek lehetnek a felhasználóra. Ebben az útmutatóban FIGYELMEZTETÉS jelzés figyelmeztet azokra a körülményekre és cselekvésekre, melyek veszélyesek lehetnek a m szerre, vagy a mért készülékekre Nem biztonságos feszültség Figyelmeztet a m szer, a potenciálisan veszélyes feszültségre, amikor 30V feszültséget érzékel, vagy túlvezérlés van (OL), a jel kijelz n történ megjelenítésével. Mér vezeték ellen rz Alert TM tulajdonság Figyelmeztet arra, hogy ellen rizze le a mér vezetékeket, mert nem megfelel helyre csatlakoztatta azokat. LEAd kerül egy rövid ideig kijelzésre, amikor a forgókapcsolót ma vagy A üzemmódból, vagy üzemmódba kapcsolta. Figyelem 2 Fluke 175, 177, 179

2 Mérés végzése nem megfelel helyre csatlakoztatott mér vezetékekkel, a biztosítók kiégését, vagy a m szer károsodását, valamint személyi sérülést okozhat. Telepkímélés (Készenléti üzemmód) A m szer készenléti üzemmódba kapcsol, és kikapcsolja a kijelzést, ha be volt kapcsolva, és 20 percig nem került használatra. A készenléti üzemmód kikapcsolásához tartsa lenyomva a SÁRGA gombot, a m szer bekapcsolásakor. A készenléti üzemmód mindig letiltásra kerül MIN MAX AVG üzemmódban, valamint az AutoHOLD üzemmódban. Bemenetek Bemenet AC/DC 400 ma (600mA 18 órán keresztül), és frekvenciamérésekhez Bemenet feszültség, folytonosság, ellenállás, dióda, kapacitás, frekvencia, és h mérséklet (179-es típus) méréséhez Közös be számára Bemenet AC/DC 10A áram (20A 30 mp-ig) és frekvenciaméréshez menet minden mérés Forgókapcsoló állások Kapcsoló állás V Hz V Hz mv Üzemmód AC feszültség mérés 0,1 mv 1000V Frekvenciamérés 2 Hz 99,99 khz DC feszültség mérés 0,1 mv 1000V Frekvenciamérés 2 Hz 99,99 khz DC mv 0,1mV 600mV méréshatár H mérséklet -40 C 400 C -40 F 752 F Ellenállásmérés 0,1 50M Kondenzátormérés 1nF 9999µF 2 khz-s csipogó bekapcsol <25 -nál, és kikapcsol >250 Dióda vizsgálat. OL-t jelez ki > 2,4V ma DC / AC árammérés 0,01 ma 600mA Hz Frekvenciamérés 2 Hz 99,99 khz A DC / AC árammérés 0,01 A 10 A (20A 30 mp-ig) > 10,00 A; a kijelz villog > 20A, OL kerül kijelzésre Hz AC A frekvenciája 99,99kHz-ig Megjegyzés: Az AC feszültség és áram AC csatolt, TRMS (valódi effektív érték) Fluke 175, 177, 179 3

3 Kijelz Szám Kijelzés Jelentés 1 Folytonosság vizsgálat 2 Dióda vizsgálat 3 Negatív értéket jelez 4 Nem biztonságos feszültség. A feszültség 30V, vagy a feszültség nagysága meghaladja a méréshatárt. 5 HOLD A kijelz HOLD (kimerevítés) bekapcsolva. A kijelz n kimerevedik az utolsó érték. MIN MAX AVG üzemmódban a MIN, MAX, AVG adatgy jtés szünetel. Az AutoHold engedélyezve. A kijelz megtartja a kijelzett értéket addig, amíg nem érzékel egy új állandó értéket. A m szer hangot hallat és kijelzi az új értéket. 6 MIN MAX MIN, MAX, AVG (átlag) mérési üzemmód MAX MIN engedélyezve. AVG Maximális, minimális, vagy az átlagértékek (AVG) 7 nµ, F, F, C, mva, Mk, khz kerülnek kijelzésre. Mértékegységek 8 DC, AC Egyenáram, váltakozó áram 9 Telepfeszültség alacsony. Világít, ha a telep feszültség 6V ± 0,2V alá csökken mV Minden lehetséges méréshatár. 11 Analóg kijelz A mért érték analóg kijelzése. 12 Auto Méréshatárváltás Kézi méréshatár váltás A m szer automatikusan beállítja azt a méréshatárt, ami a legjobb felbontást biztosítja. A felhasználó állítja be a kívánt méréshatárt. 13 ± Analóg kijelz polaritása 14 OL A bemen jel túllépi a méréshatárt. 15 LEAd Mér zsinór figyelmeztetés. Egy rövid ideig kijelzésre kerül, ha a forgókapcsoló ma, vagy A állásba, vagy állásból kerül kapcsolásra. Hibaüzenetek disc A kapacitás kisülése alatt látható. Csak kondenzátormér üzemmódban. EEPr Nem lehet olvasni az adatokat az EEPROM-ból. Kapcsolja ki a m szert, majd ismételten kapcsolja be. Amennyiben a hiba fennáll, javíttassa meg a m szert. EEPr Err Érvénytelen EEPROM adat. Javíttassa meg a m szert. CAL Err Hibás kalibrálási adat. Kalibráltassa a m szert. MIN MAX AVG adatrögzít üzemmód A MIN MAX AVG üzemmódban a m szer megjegyzi a minimális és maximális bemeneti adatokat, valamint ezekb l kiszámolja minden mérés átlagértékét. Amikor új maximális, vagy minimális értéket érzékel a m szer, akkor csipogó hang hallható. 4 Fluke 175, 177, 179

4 Megjegyzés DC üzemmódban a pontosság a megadott méréshatár pontossága ± 12 digit 275 ms-nál rövidebb ideig fennálló változásokra. AC üzemmódban a pontosság a megadott méréshatár pontossága ± 4 digit 1,2s-nál rövidebb ideig fennálló változásokra. MIN MAX AVG adatrögzít használata Ellen rizze le, hogy a m szer a kívánt méréshatárban van-e. (Az automatikus méréshatár váltás letiltásra kerül MIN MAX AVG üzemmódba) Nyomja meg a MIN MAX gombot a MIN, MAX, AVG üzemmód bekapcsolásához. MIN MAX és MAX kerül kijelzésre, az üzemmód bekapcsolása óta mért legmagasabb mért érték kerül kijelzésre. Nyomja meg a MIN MAX gombot a minimális (MIN), átlag (AVG) és az aktuális érték kijelzése közötti átkapcsolásához. A MIN MAX AVG adatrögzítés felfüggesztéséhez, a tárolt értékek törlése nélkül, nyomja meg a HOLD gombot. HOLD felirat kerül kijelzésre. A MIN MAX AVG adatrögzítés folytatásához nyomja meg ismét a HOLD gombot. HOLD felirat kialszik. Az üzemmódból való kilépéshez, valamint minden adat törléséhez nyomja meg a MIN MAX gombot 1 másodpercig, vagy kapcsoljon a forgókapcsolón. Fluke 175, 177, 179 5

5 Kijelz kimerevítés (HOLD) és AutoHOLD üzemmódok Figyelem Áramütés elkerülése érdekében ne használja a kijelz kimerevítést (HOLD) és az AutoHOLD üzemmódot annak eldöntésére, hogy egy áramkör feszültség alatti-e, vagy sem. Nem állandó, vagy zajos értékek nem kerülnek megjelenítésre. A kijelz kimerevít (HOLD) üzemmódban a m szer kimerevíti a mért értéket. AutoHOLD üzemmódban a m szer kimerevíti és megtartja a mért értéket addig, amíg nem érzékel egy új állandósult értéket. A m szer, csipogó hangot hallat és kijelzi az új értéket. Nyomja meg a HOLD gombot a kijelz kimerevítés (HOLD) bekapcsolásához. HOLD felírat kerül kijelzésre. Nyomja meg ismét HOLD gombot, az AutoHOLD üzemmód bekapcsolásához. kerül kijelzésre. Nyomja meg ismét a HOLD gombot a normál üzemmódhoz való visszalépéshez. Bármikor a normál üzemmódhoz való visszatéréshez nyomja meg a HOLD gombot 1 másodpercig, vagy kapcsoljon a forgókapcsolón. Sárga gomb Nyomja meg a SÁRGA gombot a forgókapcsolón látható alternatív üzemmódok, mint pl. DC ma, DC A, Hz, h mérséklet (179-es típus), kapacitás, dióda vizs-gálat, kiválasztásához. Kijelz világítás (csak a 177, és 179-es típusoknál) Nyomja meg a elteltével. gombot a kijelz világítás ki-, bekapcsolásához. A kijelz világítás automatikusan kikapcsol 2 perc Manual ranging (kézi méréshatár váltás), Autoranging (automatikus méréshatár váltás) A m szer rendelkezik automatikus és kézi méréshatár váltással. Autorange (automatikus méréshatár váltás) üzemmódban a m szer automatikusan kiválasztja a legjobb felbontást biztosító méréshatárt. Manual range (kézi méréshatár váltás) üzemmódban a felhasználó választja ki a megfelel méréshatárt. A m szer bekapcsolásakor automatikusan az Autorange kapcsolódik be. A kijelz n Auto Range felirat jelenik meg. 1. A kézi méréshatár váltású üzemmód bekapcsolásához nyomja meg a RANGE gombot. A kijelz n Manual Range felirat kerül kijelzésre. 2. Kézi méréshatár váltású üzemmódban nyomja meg a RANGE gombot a méréshatár növeléséhez. A legmagasabb méréshatár után a m szer átvált a legalacsonyabb méréshatárba. Megjegyzés Nem lehet kézzel változtatni a méréshatárt MIN MAX AVG, HOLD és AutoHold üzemmódokban. Ha a RANGE gomb megnyomásra kerül a MIN MAX AVG, HOLD, vagy AutoHold üzemmódokban, a m szer egy csipogó hangot hallat, ezzel jelezve az érvénytelen üzemmódot, és a méréshatár változatlan marad. 3. A kézi méréshatár váltási üzemmódból való kilépéshez nyomja meg a RANGE gombot 1 percig, vagy kapcsolja ki a m szert. A m szer visszaáll az automatikus méréshatár váltási üzemmódba, a kijelz n megjelenik az Auto Range felirat. Bekapcsolási opciók A bekapcsolási opciók kiválasztásához, nyomja le és tartsa lenyomva a jelzett gombot a forgókapcsoló ki (OFF) állásából bármilyen állásba kapcsolásakor. A bekapcsolási opciók törl dnek a m szer kikapcsolásakor. Nyomógomb Bekapcsolási opció AutoHOLD Megjelenít minden kijelz szegmenst. A HOLD gomb elengedésekor a kijelz kikapcsol, a szoftver verzió száma kerül egy rövid id re kijelzésre, és a m szer visszatér az alap kijelzéshez. (SÁRGA) Letiltja a csipogót. Engedélyezi a simító üzemmódot. Digitális sz r vel a gyors bemeneti jelváltozásokat csillapítja a kijelz n. Az automatikus kikapcsolás letiltásra kerül. (készenléti üzemmód) A készenléti üzemmód még letiltásra kerül MIN MAX AVG adatrögzít, vagy az AutoHOLD üzemmódokban. Letiltja az automatikus 2 perces kijelz világító üzemmódot. (Csak a 177, és 179-es típusoknál) Mérések végzése A következ oldalakon található ábrák a m szerrel végezhet alapvet méréseket ismerteti. Mér vezetékek csatlakoztatásakor a mérend áramkörre, vagy készülékhez a közös test (COM) mér vezetéket csatlakoztassa el ször, majd ezután csatlakozzon a feszültség alatti helyre. A mér vezetékek eltávolításakor el ször a feszültség alatti helyr l, majd a test vezetéket távolítsa el. 6 Fluke 175, 177, 179

6 Figyelem Áramütés, vagy a m szer sérülésének elkerülése érdekében kapcsolja ki a mérend áramkör tápfeszültségét és süssön ki minden nagyfeszültség kondenzátort, ellenállás, folytonosság, dióda mérése el tt. AC és DC feszültség mérése Ellenállás mérése Fluke 175, 177, 179 7

7 Kondenzátor mérése Folytonosság vizsgálat 8 Fluke 175, 177, 179

8 Dióda vizsgálat Jó dióda Jó dióda Egy csipogás Nyitóirány Hibás dióda Záróirány Hibás dióda Szakadás Rövidzár Fluke 175, 177, 179 9

9 H mérsékletmérés (csak a 179-es típusnál) Figyelem: Ne csatlakoztassa a 80BK1 érzékel t feszültség alatti áramkörhöz AC vagy DC áram mérése Figyelem Személyi sérülés, vagy a m szer meghibásodásának elkerülése érdekében: Soha ne mérjen olyan áramkörben áramot, ahol a földhöz képesti feszültség meghaladja az 1000 V-ot. Áram mérése el tt ellen rizze le a m szer biztosítóit. A méréshez használja a megfelel bemeneti csatlakozókat, üzemmódot és méréshatárt. Soha ne kapcsolja a mér fejeket semmilyen áramkörre, vagy alkatrészre párhuzamosan, amikor a mér vezetékek az áram csatlakozóba csatlakoznak. Kapcsolja ki a mérend áramkör tápfeszültségét, kösse be a m szert sorosan, majd kapcsolja vissza a tápfeszültséget. Frekvenciamérés Figyelem Áramütés elkerülése érdekében, ha a frekvencia > 1kHz ne vegye figyelembe a vonal (bargraph) kijelz t. >1kHz feletti frekvenciáknál a vonalkijelz nem specifikált. A m szer méri a bemen jel frekvenciáját. Az indítási szint 0V, vagy 0A minden méréshatárban. Frekvenciamérésb l való kilépéshez nyomja meg a SÁRGA gombot, vagy kapcsoljon a forgókapcsolón. AC/DC feszültség AC áram frekvenciája frekvenciája 10 Fluke 175, 177, 179

10 Frekvenciamérés üzemmódban a vonal kijelz az AC/DC feszültséget, vagy áramot, mutatja pontosan 1KHz frekvenciáig. Ha m szer kézi méréshatár váltásban m ködik, és nem mér frekvenciát, próbálja átkapcsolni automatikus méréshatár váltásba. Fluke 175, 177,

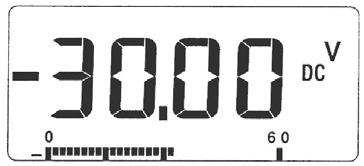

11 Bargraph (vonal) kijelz használata A vonal kijelz úgy m ködik, mint az analóg m szerek mutatója. Túlvezérlés jelz vel rendelkezik ( ) a jobb oldalon, polaritás jelz vel (±) pedig a baloldalon. Tekintettel arra, hogy vonal kijelz mintavételezése 40/másodperc, ami 10 gyorsabb a digitális kijelz nél, ezért jól használható csúcs- és nulla érték beállításra, valamint gyorsan változó bemen jelek érzékelésére. A vonal kijelzés letiltásra kerül kondenzátor, vagy h mérséklet mérésekor. Frekvencia mérésekor a vonalkijelz pontosan jelzi a feszültség és áram értékét 1 khz-ig. A világító szegmensek száma mutatja a mért értéket, és a kiválasztott méréshatárhoz illeszkedik. Például a 60V-os méréshatárban a f osztásoknak megfelel 0, 15, 30, és 60V. - 30V-os bemen jel megjeleníti a negatív jelet és a szegmenseket fél skála hosszig. Tisztítás Törölje le a m szer tokját lágy tisztítószerrel megnedvesített ruhával. Ne használjon súroló és oldószert. Piszok és szennyez dés a bemeneti csatlakozó körül hibás mérést eredményezhet. Biztosítók ellen rzése Figyelem Áramütés, vagy személyi sérülés elkerülése érdekében, biztosító csere el tt, távolítsa el a mér vezetékeket és minden bemen jelet a készülékb l. Biztosítók ellen rzésének menete a következ : Telep és biztosító csere Figyelem Áramütéshez, vagy személyi sérülés elkerülése érdekében: Csak a m szaki adatokban megadott áramú, megszakító képesség, és feszültség biztosítót használjon. Cserélje ki a telepet, ahogy a ( ) jel megjelenik a kijelz n, hogy elkerülje a hibás mérést. 12 F 1 Biztosító F440mA, 1000V gyors F 2 Biztosító F11 A, 1000V gyors B1 Telep 9V alkáli, NEDA 1604/1604A Fluke 175, 177, 179

12 M szaki adatok A pontosság megadva ±([leolvasott érték %-a] + [legkisebb helyiérték digitek száma]) C között, 0% 75% nedvesség tartalom mellett egyéves kalibrálási id szakra vonatkoztatva. Maximális feszültség bármelyik bemen kapocs és a föld között: 1000 DC vagy AC V eff Impulzus állóság: 8 kv csúcs, az IEC szabvány el írásainak megfelel en Biztosító a ma bemeneten:440ma, 1000V gyors biztosító Biztosító az A bemeneten: 11A, 1000V gyors biztosító Kijelz : Digitális: 6000 pont, 4/sec frissítéssel Analóg: 33 szegmens, 40/sec frissítéssel Frekvenciamérés: digit Kapacitásmérés: 1000 digit H mérséklet: Használati: -10 C +55 C Tárolási: -30 C +60 C Magasság: Használati: max m, tárolási: m H mérsékleti együttható: 0,1 (megadott pontosság) / C, (<18 C >28 C Elektromágneses megfelel ség: (EN :1997) 3V/m RF térben a pontosság = megadott pontosság kivéve h mérsékletre: megadott pontosság ±5 C (9 F) Relatív nedvesség tartalom: 0 90% 0 C 35 C-ig, 0 70% 36 C 50 C-ig Relatív nedvesség tartalom 50M méréstartományban: 0 80% 0 C 35 C-ig, 0 70% 36 C 50 C-ig Telep élettartam: tipikusan 400 óra alkáli teleppel Méretek: 4,3 cm 9 cm 18,5 cm Súly: 420 gr Biztonság: 1000V CAT III, 600V CAT IV. ANSI/ISA-S , CSA , Tanúsítványok: UL vizsgálat az UL3111 szerint, TÜV vizsgálat EN61010 szerint, CE, N10140 szerint Méréshat Felbontá Pontosság ±([leolvasott érték %-a] + [digitek]) ár 1 s 175-ös típus 177-es típus 179-es típus V 3 600,0mV 0,1mV ±(1,0%+3) ±(1,0% + 3) ±(1,0% + 3) 6,000V 0,001V (45Hz 500Hz) (45Hz 500Hz) (45Hz 500Hz) 60,00V 0,01V ±(2,0%+3) ±(2,0% + 3) ±(2,0% + 3) 600,0V 0,1V (500Hz 1kHz) (500Hz 1kHz) (500Hz 1kHz) 1000V 1V mv 600,0mV 0,1mV ±(0,15 + 2) ±(0,09% + 2) ±(0,09% + 2) V 6,000V 0,001V 60,00V 0,01V ±(0,15 + 2) ±(0,09% + 2) ±(0,09% + 2) 600,0V 0,1V 1000V 1V ±(0,1% + 2) ±(0,1% + 2) ±(0,1% + 2) Üzemmó d Folytono sság A m szer, csipogó hangot hallat, ha az ellenállás <25 és kikapcsol >250, 250µs, vagy hosszabb szakadásokat és rövidzárakat érzékel. 600,0 0,1 ±(0,9% + 2) ±(0,2%+2) 2 ±(0,2%+2) 2 6,000k 0,001k 60,00k 0,01k 600,0k 0,1k ±(0,9% + 1) ±(0,9% + 1) ±(0,9% + 1) 6,000M 0,001M 50,00M 0,01M ±(1,5% + 3) ±(1,5% + 3) ±(1,5% + 3) dióda 2,400 V 0,001 1% + 2 Fluke 175, 177,

13 AC A TRMS 45Hz-1kHz Üzemmód Méréshatár Felbontá Pontosság ±([leolvasott érték %-a] + [digitek]) 1 s 175-ös típus 177-es típus 179-es típus 1000nF 1 nf 10,00µF 0,01 µf ±(1,2% + 2) ±(1,2% + 2) ±(1,2% + 2) 100,0µF 0,1 µf 9999µF 4 1 µf Tipikusan 10% Tipikusan 10% Tipikusan 10% 60,00mA 0,01mA 400,0mA 0,1mA (600mA 18órán keresztül) 1,5% + 3 1,5% + 3 1,5% + 3 6,000A 0,001A 10,00A 0,01A (20A 30 mp-ig) 1. Minden AC, DC feszültség és áram méréshatár, a méréstartomány 5% 100% között került megadásra. 3. Csúcstényez 3, 500V-ig a végértékre vonatkoztatva, a csúcstényez lineárisan csökken 1,5 re 1000V-nál. 4. A 9999µF-os méréstartományban 1000µF értékig a mérési pontosság 1,2% minden típusnál. Üzemmód Mérésha Felbontá Pontosság tár 1 s 175-ös típus 177-es típus 179-es típus A 60,00mA 0,01mA 400,0mA 600 ma 0,1mA 18 órán át 6,000A 0,001A 1,0 % + 3 1,0 % + 3 1,0 % ,00A 20A 30mp-ig 0,1V Hz 99,99 Hz 0,01 Hz (AC/DC 999,9 Hz 0,1 Hz csatolt, ±(0,1 + 1) ±(0,1 + 1) ±(0,1 + 1) V/A 2,3 9,999kHz 0,1V bemenet) 99,99kHz 0,01kHz h mérsék -40 C 0,1 C 1% + 10 let +400 C nincs nincs -40 F 0,1 F 1% + 18 MIN MAX AVG 752 F DC üzemmódban, a pontosság a méréshatár pontossága ±12 digit >275ms-os változásokra. AC üzemmódban, a pontosság a méréshatár pontossága ±40 digit >1,2s-os változásokra. 1. Minden AC, DC feszültség és áram méréshatár, a méréstartomány 5% 100% között került megadásra. 2. ma és A méréshatárokban, a frekvencia menet 30kHz-ig került megadásra. 3. <10kHz frekvencia nem került megadásra 60mV AC, 60mA AC, és 6A AC méréshatárokban. Üzemmód Túlfeszültség védelem 1 V AC V DC Ellenállás Dióda vizsgálat 1000V eff vagy DC 1000V eff vagy DC 1000V eff vagy DC 1000V eff vagy DC V-Hz maximálisan Bemeneti tartomány 1,2 Soros módusú Bemeneti elnyomás (1k Impedancia aszimmetrikus) >10M DC, <100pF 50/60Hz >10M DC, <100pF 50/60Hz Nyitott Végérték kapcsok feszültsége feszültsége 6,0M 50M <1,5 V DC 2,4 3,0 V DC <600mV DC 2,4V DC <1,5 V DC Frekvencia mér érzékenysége Tipikus érzékenység (szinusz hullám effektív értéke) Normál módusú elnyomás 50/60Hz Rövidzárási áram <500 µa <1,2 ma tipikusan 14 Fluke 175, 177, 179

14 2Hz 45Hz 45Hz 10kHz 20kHz 50kHz 10kHz 20kHz 50kHz 100kHz V AC 600 mv Nem megadott 3 80 mv 150 mv 400 mv Nem megadott 3 6 V 0,5 V 0,6 V 1,0 V 2,8 V Nem megadott 60 V 5 V 3,8 V 4,1 V 5,6 V 9,6 V 600 V 50 V 36 V 39 V 45 V 58 V 1000 V 500 V 300 V 320 V 380 V nem megadott 3 V DC 6 V 60 V 600 V 1000 V 0,5 V 4 V 40 V 500 V 0,75 V 3,8 V 36 V 300 V 1,4 V 4,3 V 39 V 320 V 4,0 V 6,6 V 45 V 380 V Nem megadott 3 13 V 58 V Nem megadott AC A DC A ma A 5 ma 0,5 A 4 ma 0,4 A 4 ma 0,4 A 4 ma 4 0,4 A 4 Nem megadott Nem megadott 1. Maximális bemenet a megadott pontosságra = 10 méréstartomány, vagy 1000 V. 2. Alacsony frekvenciás zaj és amplitúdó meghaladhatja a a megadott frekvencia pontosságot. 3. Nem megadott, de használható a jel min ségét l és amplitúdójától függ en. 4. ma és A méréshatárokban, a frekvenciamérés 30 khz-ig került megadásra. Fluke 175, 177,
