Megfelel az érvényben levő ausztrál szabványnak

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Megfelel az érvényben levő ausztrál szabványnak"

Átírás

1 Conrad Szaküzlet, 1067 Budapest, VI. Teréz krt. 23. Tel: Fluke 175, 177, 179 multiméter Rendelési száma:

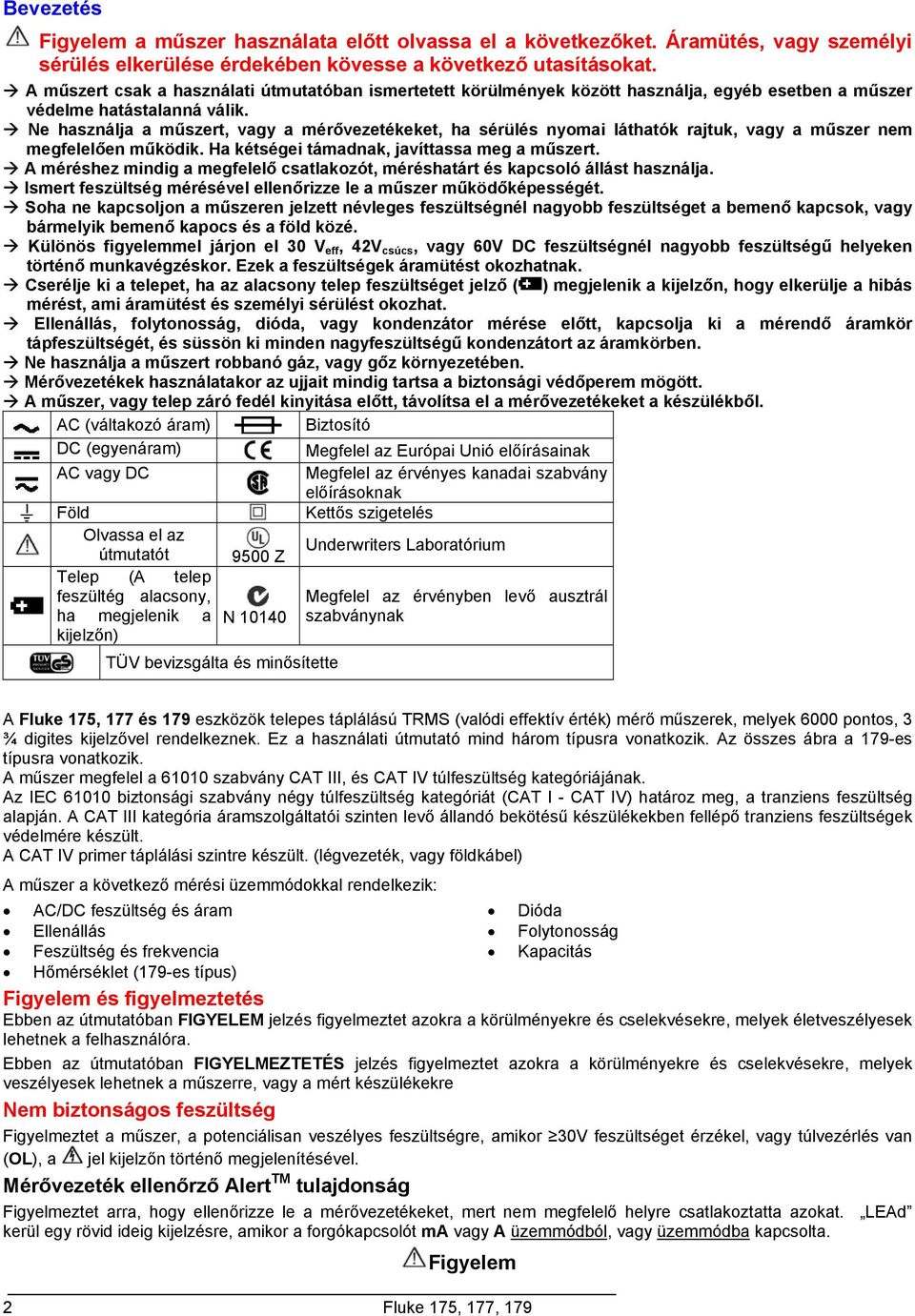

2 Bevezetés Figyelem a műszer használata előtt olvassa el a következőket. Áramütés, vagy személyi sérülés elkerülése érdekében kövesse a következő utasításokat. A műszert csak a használati útmutatóban ismertetett körülmények között használja, egyéb esetben a műszer védelme hatástalanná válik. Ne használja a műszert, vagy a mérővezetékeket, ha sérülés nyomai láthatók rajtuk, vagy a műszer nem megfelelően működik. Ha kétségei támadnak, javíttassa meg a műszert. A méréshez mindig a megfelelő csatlakozót, méréshatárt és kapcsoló állást használja. Ismert feszültség mérésével ellenőrizze le a műszer működőképességét. Soha ne kapcsoljon a műszeren jelzett névleges feszültségnél nagyobb feszültséget a bemenő kapcsok, vagy bármelyik bemenő kapocs és a föld közé. Különös figyelemmel járjon el 30 V eff, 42V csúcs, vagy 60V DC feszültségnél nagyobb feszültségű helyeken történő munkavégzéskor. Ezek a feszültségek áramütést okozhatnak. Cserélje ki a telepet, ha az alacsony telep feszültséget jelző ( ) megjelenik a kijelzőn, hogy elkerülje a hibás mérést, ami áramütést és személyi sérülést okozhat. Ellenállás, folytonosság, dióda, vagy kondenzátor mérése előtt, kapcsolja ki a mérendő áramkör tápfeszültségét, és süssön ki minden nagyfeszültségű kondenzátort az áramkörben. Ne használja a műszert robbanó gáz, vagy gőz környezetében. Mérővezetékek használatakor az ujjait mindig tartsa a biztonsági védőperem mögött. A műszer, vagy telep záró fedél kinyitása előtt, távolítsa el a mérővezetékeket a készülékből. AC (váltakozó áram) Biztosító DC (egyenáram) Megfelel az Európai Unió előírásainak AC vagy DC Megfelel az érvényes kanadai szabvány előírásoknak Föld Kettős szigetelés Olvassa el az Underwriters Laboratórium útmutatót 9500 Z Telep (A telep feszültég alacsony, ha megjelenik a kijelzőn) N TÜV bevizsgálta és minősítette Megfelel az érvényben levő ausztrál szabványnak A Fluke 175, 177 és 179 eszközök telepes táplálású TRMS (valódi effektív érték) mérő műszerek, melyek 6000 pontos, 3 ¾ digites kijelzővel rendelkeznek. Ez a használati útmutató mind három típusra vonatkozik. Az összes ábra a 179-es típusra vonatkozik. A műszer megfelel a szabvány CAT III, és CAT IV túlfeszültség kategóriájának. Az IEC biztonsági szabvány négy túlfeszültség kategóriát (CAT I - CAT IV) határoz meg, a tranziens feszültség alapján. A CAT III kategória áramszolgáltatói szinten levő állandó bekötésű készülékekben fellépő tranziens feszültségek védelmére készült. A CAT IV primer táplálási szintre készült. (légvezeték, vagy földkábel) A műszer a következő mérési üzemmódokkal rendelkezik: AC/DC feszültség és áram Ellenállás Feszültség és frekvencia Hőmérséklet (179-es típus) Dióda Folytonosság Kapacitás Figyelem és figyelmeztetés Ebben az útmutatóban FIGYELEM jelzés figyelmeztet azokra a körülményekre és cselekvésekre, melyek életveszélyesek lehetnek a felhasználóra. Ebben az útmutatóban FIGYELMEZTETÉS jelzés figyelmeztet azokra a körülményekre és cselekvésekre, melyek veszélyesek lehetnek a műszerre, vagy a mért készülékekre Nem biztonságos feszültség Figyelmeztet a műszer, a potenciálisan veszélyes feszültségre, amikor 30V feszültséget érzékel, vagy túlvezérlés van (OL), a jel kijelzőn történő megjelenítésével. Mérővezeték ellenőrző Alert TM tulajdonság Figyelmeztet arra, hogy ellenőrizze le a mérővezetékeket, mert nem megfelelő helyre csatlakoztatta azokat. LEAd kerül egy rövid ideig kijelzésre, amikor a forgókapcsolót ma vagy A üzemmódból, vagy üzemmódba kapcsolta. Figyelem 2 Fluke 175, 177, 179

3 Mérés végzése nem megfelelő helyre csatlakoztatott mérővezetékekkel, a biztosítók kiégését, vagy a műszer k árosodását, valamint személyi sérülést okozhat. Telepkímélés (Készenléti üzemmód) A műszer készenléti üzemmódba kapcsol, és kikapcsolja a kijelzést, ha be volt kapcsolva, és 20 percig nem került használatra. A készenléti üzemmód kikapcsolásához tartsa lenyomva a SÁRGA gombot, a műszer bekapcsolásakor. A készenléti üzemmód mindig letiltásra kerül MIN MAX AVG üzemmódban, valamint az AutoHOLD üzemmódban. Bemenetek Bemenet AC/DC 400 ma (600mA 18 órán keresztül), és frekvenciamérésekhez Bemenet AC/DC 10A áram (20A 30 mp-ig) és frekvenciaméréshez Bemenet feszültség, folytonosság, ellenállás, dióda, kapacitás, frekvencia, és hőmérséklet (179-es típus) méréséhez Közös bemenet minden mérés számára Forgókapcsoló állások Kapcsoló állás V Hz V Hz mv Ω Üzemmód AC feszültség mérés 0,1 mv 1000V Frekvenciamérés 2 Hz 99,99 khz DC feszültség mérés 0,1 mv 1000V Frekvenciamérés 2 Hz 99,99 khz DC mv 0,1mV 600mV méréshatár Hőmérséklet -40 C 400 C -40 F 752 F Ellenállásmérés 0,1Ω 50MΩ Kondenzátormérés 1nF 9999µF 2 khz-s csipogó bekapcsol <25Ω-nál, és kikapcsol >250Ω Dióda vizsgálat. OL-t jelez ki > 2,4V ma DC / AC árammérés 0,01 ma 600mA Hz Frekvenciamérés 2 Hz 99,99 khz A DC / AC árammérés 0,01 A 10 A (20A 30 mp-ig) > 10,00 A; a kijelző villog > 20A, OL kerül kijelzésre Hz AC A frekvenciája 99,99kHz-ig Megjegyzés: Az AC feszültség és áram AC csatolt, TRMS (valódi effektív érték) Fluke 175, 177, 179 3

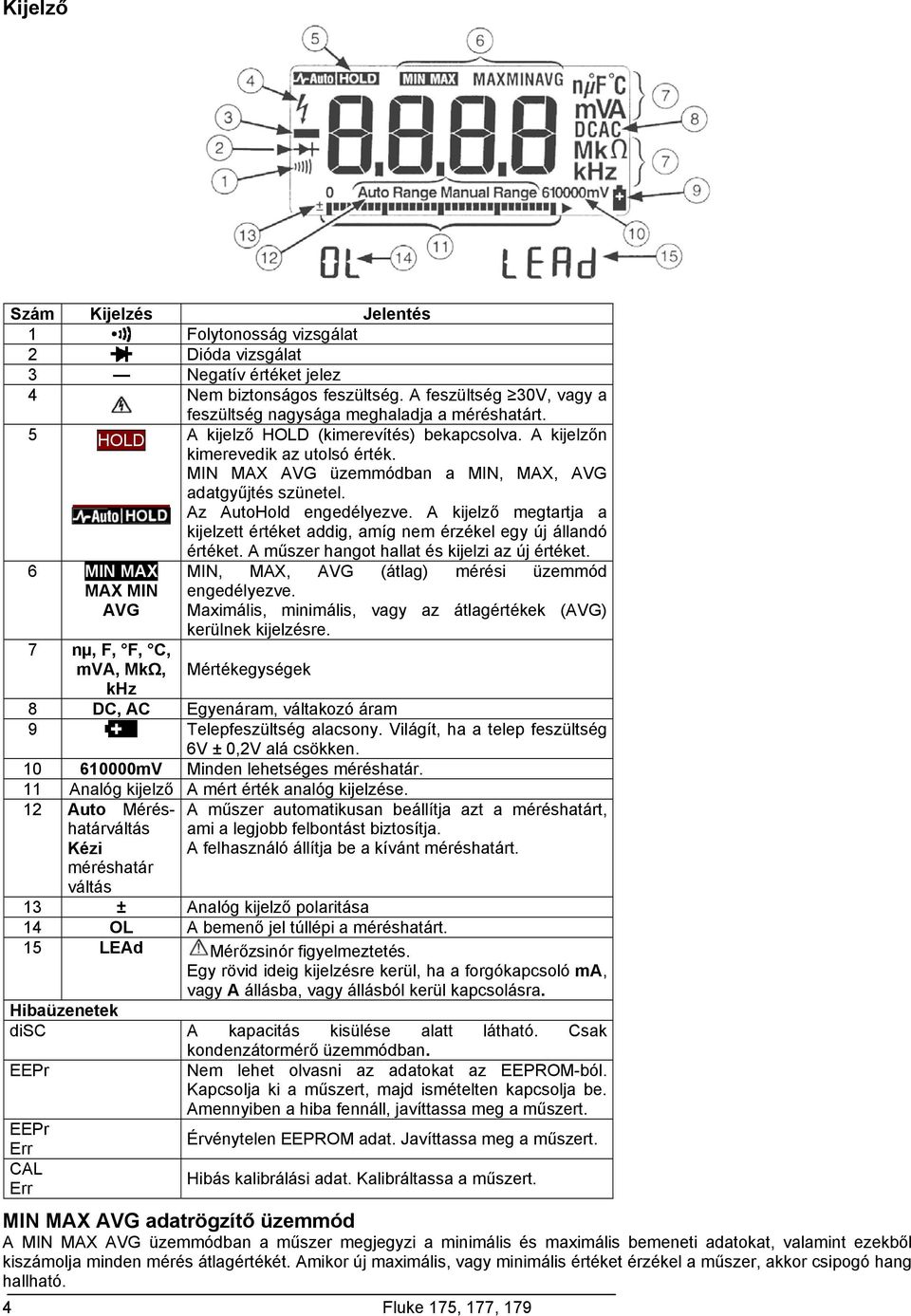

4 Kijelző Szám Kijelzés Jelentés 1 Folytonosság vizsgálat 2 Dióda vizsgálat 3 Negatív értéket jelez 4 Nem biztonságos feszültség. A feszültség 30V, vagy a feszültség nagysága meghaladja a méréshatárt. 5 HOLD A kijelző HOLD (kimerevítés) bekapcsolva. A kijelzőn kimerevedik az utolsó érték. MIN MAX AVG üzemmódban a MIN, MAX, AVG adatgyűjtés szünetel. Az AutoHold engedélyezve. A kijelző megtartja a kijelzett értéket addig, amíg nem érzékel egy új állandó értéket. A műszer hangot hallat és kijelzi az új értéket. 6 MIN MAX MIN, MAX, AVG (átlag) mérési üzemmód MAX MIN AVG engedélyezve. Maximális, minimális, vagy az átlagértékek (AVG) 7 nµ, F, F, C, mva, MkΩ, khz kerülnek kijelzésre. Mértékegységek 8 DC, AC Egyenáram, váltakozó áram 9 Telepfeszültség alacsony. Világít, ha a telep feszültség 6V ± 0,2V alá csökken mV Minden lehetséges méréshatár. 11 Analóg kijelző A mért érték analóg kijelzése. 12 Auto Méréshatárváltás Kézi méréshatár váltás A műszer automatikusan beállítja azt a méréshatárt, ami a legjobb felbontást biztosítja. A felhasználó állítja be a kívánt méréshatárt. 13 ± Analóg kijelző polaritása 14 OL A bemenő jel túllépi a méréshatárt. 15 LEAd Mérőzsinór figyelmeztetés. Egy rövid ideig kijelzésre kerül, ha a forgókapcsoló ma, vagy A állásba, vagy állásból kerül kapcsolásra. Hibaüzenetek disc A kapacitás kisülése alatt látható. Csak kondenzátormérő üzemmódban. EEPr Nem lehet olvasni az adatokat az EEPROM-ból. Kapcsolja ki a műszert, majd ismételten kapcsolja be. Amennyiben a hiba fennáll, javíttassa meg a műszert. EEPr Err Érvénytelen EEPROM adat. Javíttassa meg a műszert. CAL Err Hibás kalibrálási adat. Kalibráltassa a műszert. MIN MAX AVG adatrögzítő üzemmód A MIN MAX AVG üzemmódban a műszer megjegyzi a minimális és maximális bemeneti adatokat, valamint ezekből kiszámolja minden mérés átlagértékét. Amikor új maximális, vagy minimális értéket érzékel a műszer, akkor csipogó hang hallható. 4 Fluke 175, 177, 179

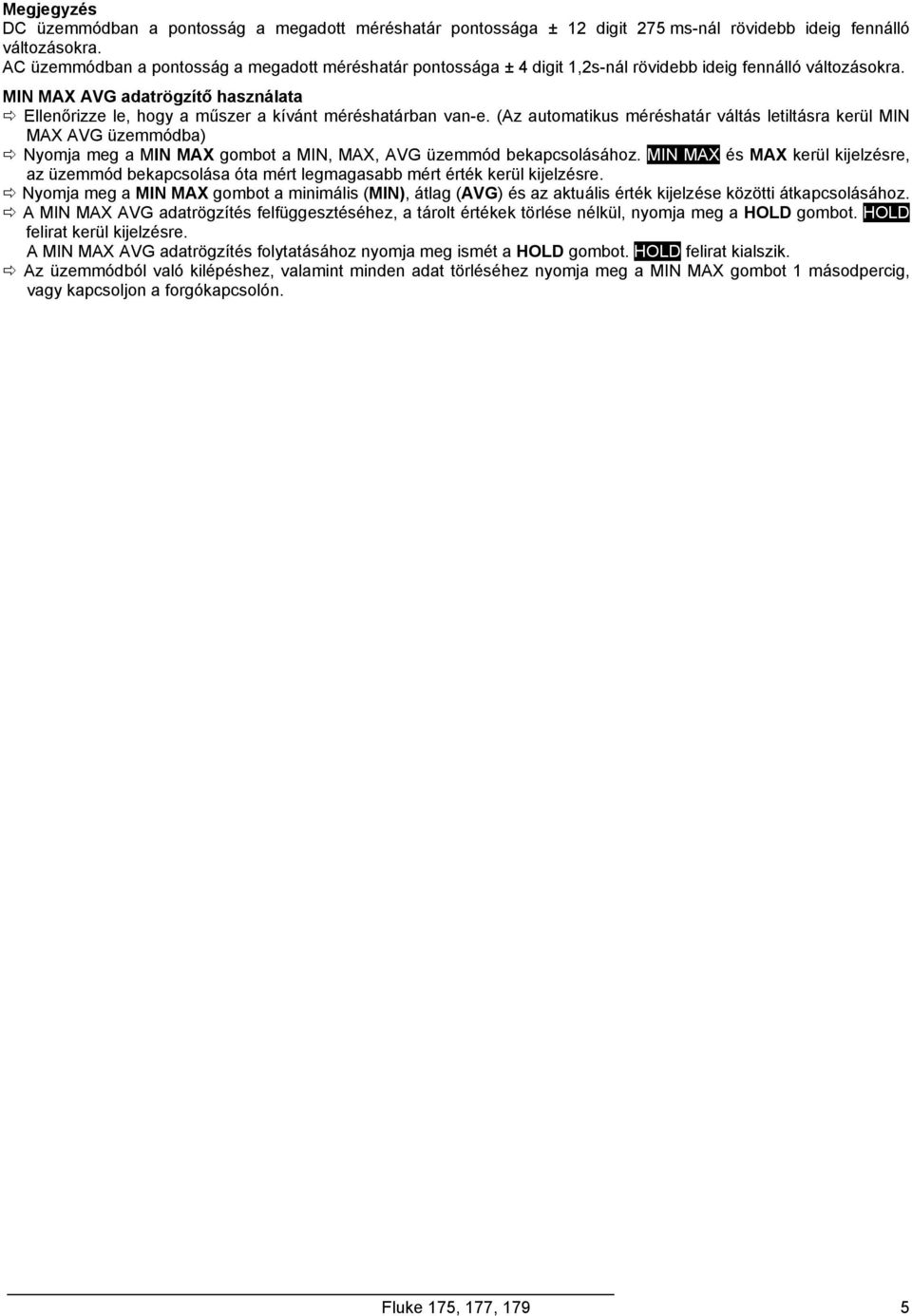

5 Megjegyzés DC üzemmódban a pontosság a megadott méréshatár pontossága ± 12 digit 275 ms-nál rövidebb ideig fennálló változásokra. AC üzemmódban a pontosság a megadott méréshatár pontossága ± 4 digit 1,2s-nál rövidebb ideig fennálló változásokra. MIN MAX AVG adatrögzítő használata Ellenőrizze le, hogy a műszer a kívánt méréshatárban van-e. (Az automatikus méréshatár váltás letiltásra kerül MIN MAX AVG üzemmódba) Nyomja meg a MIN MAX gombot a MIN, MAX, AVG üzemmód bekapcsolásához. MIN MAX és MAX kerül kijelzésre, az üzemmód bekapcsolása óta mért legmagasabb mért érték kerül kijelzésre. Nyomja meg a MIN MAX gombot a minimális (MIN), átlag (AVG) és az aktuális érték kijelzése közötti átkapcsolásához. A MIN MAX AVG adatrögzítés felfüggesztéséhez, a tárolt értékek törlése nélkül, nyomja meg a HOLD gombot. HOLD felirat kerül kijelzésre. A MIN MAX AVG adatrögzítés folytatásához nyomja meg ismét a HOLD gombot. HOLD felirat kialszik. Az üzemmódból való kilépéshez, valamint minden adat törléséhez nyomja meg a MIN MAX gombot 1 másodpercig, vagy kapcsoljon a forgókapcsolón. Fluke 175, 177, 179 5

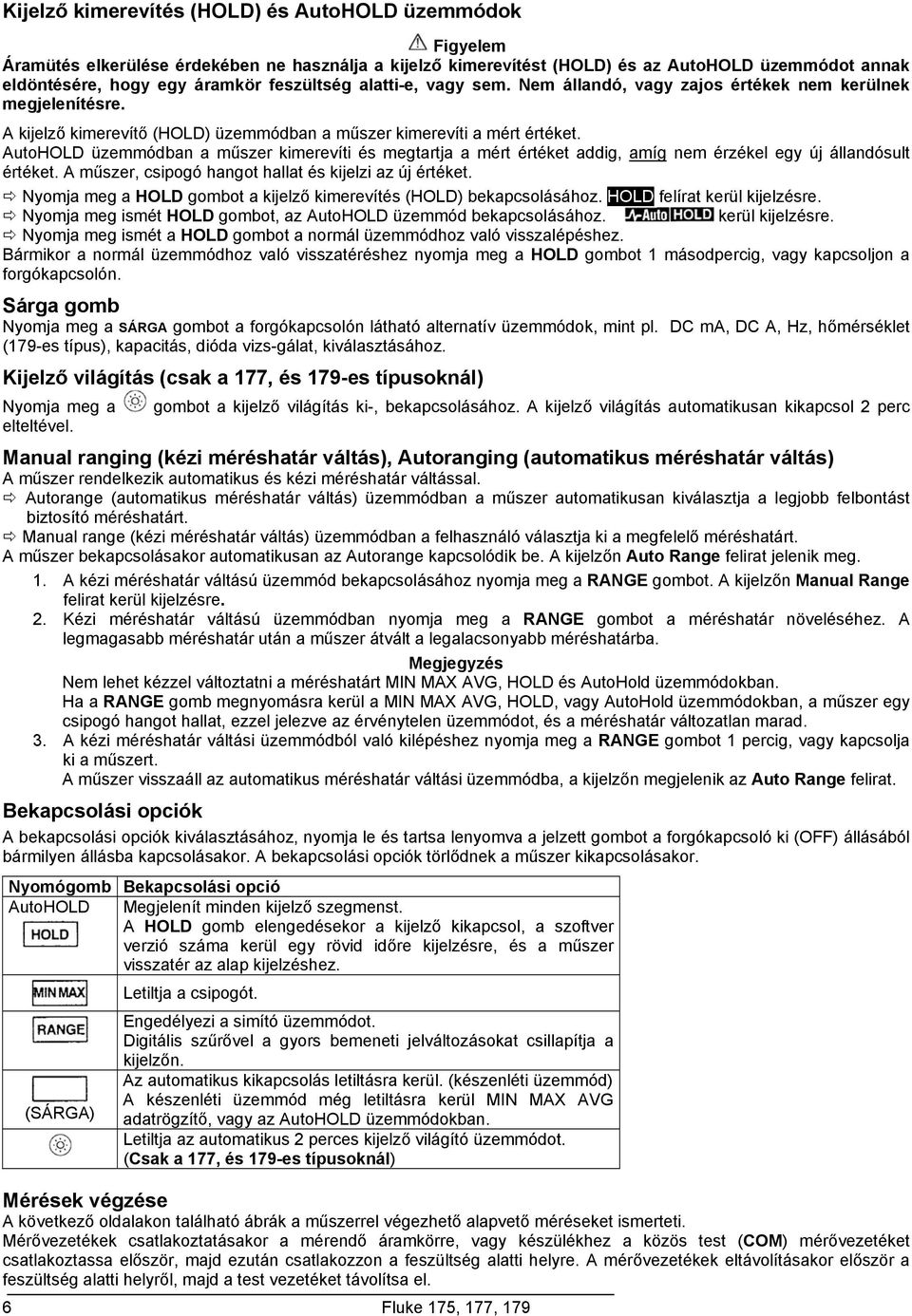

6 Kijelző kimerevítés (HOLD) és AutoHOLD üzemmódok Figyelem Áramütés elkerülése érdekében ne használja a kijelző kimerevítést (HOLD) és az AutoHOLD üzemmódot annak eldöntésére, hogy egy áramkör feszültség alatti-e, vagy sem. Nem állandó, vagy zajos értékek nem kerülnek megjelenítésre. A kijelző kimerevítő (HOLD) üzemmódban a műszer kimerevíti a mért értéket. AutoHOLD üzemmódban a műszer kimerevíti és megtartja a mért értéket addig, amíg nem érzékel egy új állandósult értéket. A műszer, csipogó hangot hallat és kijelzi az új értéket. Nyomja meg a HOLD gombot a kijelző kimerevítés (HOLD) bekapcsolásához. HOLD felírat kerül kijelzésre. Nyomja meg ismét HOLD gombot, az AutoHOLD üzemmód bekapcsolásához. kerül kijelzésre. Nyomja meg ismét a HOLD gombot a normál üzemmódhoz való visszalépéshez. Bármikor a normál üzemmódhoz való visszatéréshez nyomja meg a HOLD gombot 1 másodpercig, vagy kapcsoljon a forgókapcsolón. Sárga gomb Nyomja meg a SÁRGA gombot a forgókapcsolón látható alternatív üzemmódok, mint pl. DC ma, DC A, Hz, hőmérséklet (179-es típus), kapacitás, dióda vizs-gálat, kiválasztásához. Kijelző világítás (csak a 177, és 179-es típusoknál) Nyomja meg a elteltével. gombot a kijelző világítás ki-, bekapcsolásához. A kijelző világítás automatikusan kikapcsol 2 perc Manual ranging (kézi méréshatár váltás), Autoranging (automatikus méréshatár váltás) A műszer rendelkezik automatikus és kézi méréshatár váltással. Autorange (automatikus méréshatár váltás) üzemmódban a műszer automatikusan kiválasztja a legjobb felbontást biztosító méréshatárt. Manual range (kézi méréshatár váltás) üzemmódban a felhasználó választja ki a megfelelő méréshatárt. A műszer bekapcsolásakor automatikusan az Autorange kapcsolódik be. A kijelzőn Auto Range felirat jelenik meg. 1. A kézi méréshatár váltású üzemmód bekapcsolásához nyomja meg a RANGE gombot. A kijelzőn Manual Range felirat kerül kijelzésre. 2. Kézi méréshatár váltású üzemmódban nyomja meg a RANGE gombot a méréshatár növeléséhez. A legmagasabb méréshatár után a műszer átvált a legalacsonyabb méréshatárba. Megjegyzés Nem lehet kézzel változtatni a méréshatárt MIN MAX AVG, HOLD és AutoHold üzemmódokban. Ha a RANGE gomb megnyomásra kerül a MIN MAX AVG, HOLD, vagy AutoHold üzemmódokban, a műszer egy csipogó hangot hallat, ezzel jelezve az érvénytelen üzemmódot, és a méréshatár változatlan marad. 3. A kézi méréshatár váltási üzemmódból való kilépéshez nyomja meg a RANGE gombot 1 percig, vagy kapcsolja ki a műszert. A műszer visszaáll az automatikus méréshatár váltási üzemmódba, a kijelzőn megjelenik az Auto Range felirat. Bekapcsolási opciók A bekapcsolási opciók kiválasztásához, nyomja le és tartsa lenyomva a jelzett gombot a forgókapcsoló ki (OFF) állásából bármilyen állásba kapcsolásakor. A bekapcsolási opciók törlődnek a műszer kikapcsolásakor. Nyomógomb Bekapcsolási opció AutoHOLD Megjelenít minden kijelző szegmenst. A HOLD gomb elengedésekor a kijelző kikapcsol, a szoftver verzió száma kerül egy rövid időre kijelzésre, és a műszer visszatér az alap kijelzéshez. (SÁRGA) Letiltja a csipogót. Engedélyezi a simító üzemmódot. Digitális szűrővel a gyors bemeneti jelváltozásokat csillapítja a kijelzőn. Az automatikus kikapcsolás letiltásra kerül. (készenléti üzemmód) A készenléti üzemmód még letiltásra kerül MIN MAX AVG adatrögzítő, vagy az AutoHOLD üzemmódokban. Letiltja az automatikus 2 perces kijelző világító üzemmódot. (Csak a 177, és 179-es típusoknál) Mérések végzése A következő oldalakon található ábrák a műszerrel végezhető alapvető méréseket ismerteti. Mérővezetékek csatlakoztatásakor a mérendő áramkörre, vagy készülékhez a közös test (COM) mérővezetéket csatlakoztassa először, majd ezután csatlakozzon a feszültség alatti helyre. A mérővezetékek eltávolításakor először a feszültség alatti helyről, majd a test vezetéket távolítsa el. 6 Fluke 175, 177, 179

7 Figyelem Áramütés, vagy a műszer sérülésének elkerülése érdekében kapcsolja ki a mérendő áramkör tápfeszültségét és süssön ki minden nagyfeszültségű kondenzátort, ellenállás, folytonosság, dióda mérése előtt. AC és DC feszültség mérése Ellenállás mérése Fluke 175, 177, 179 7

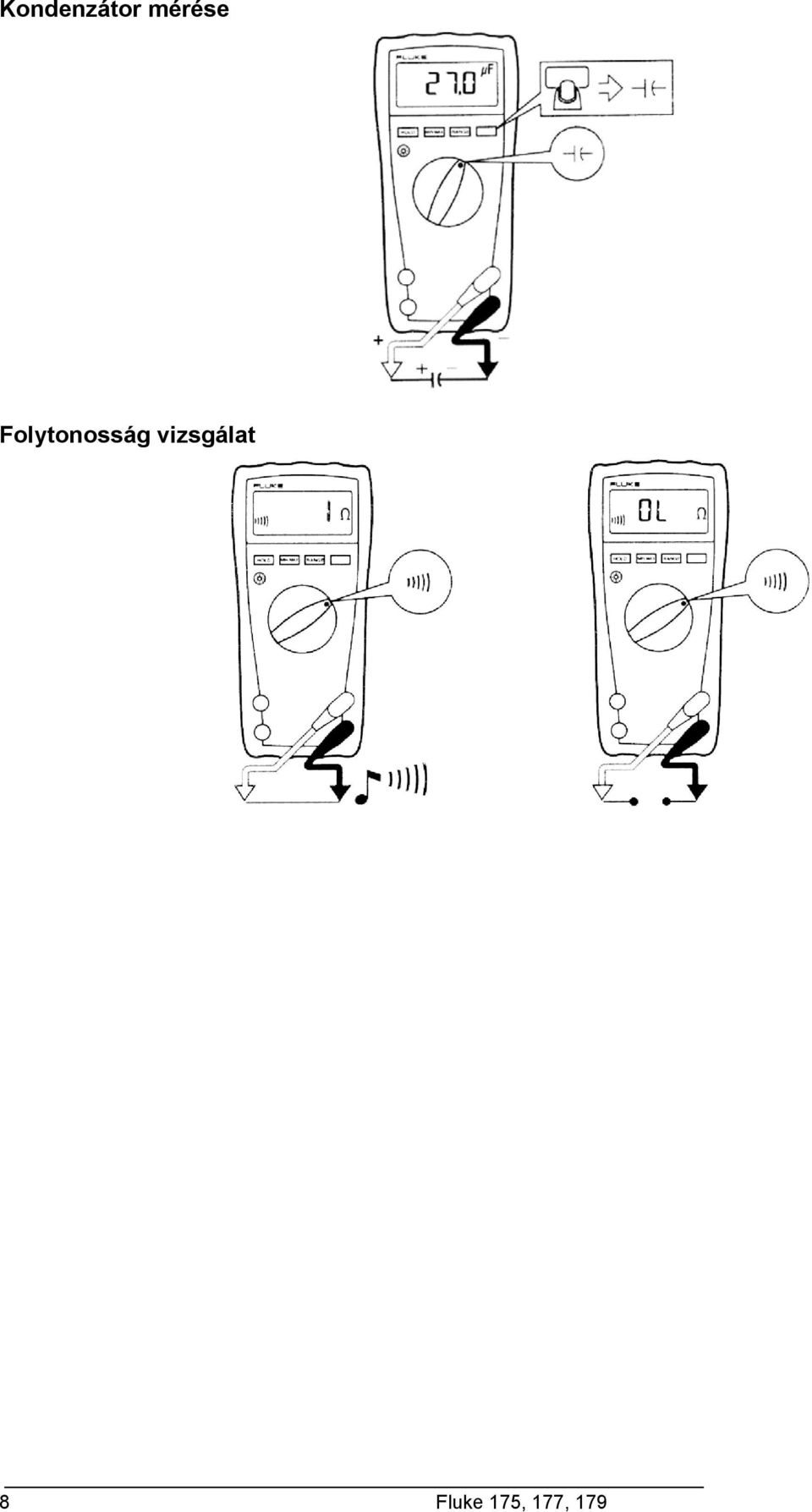

8 Kondenzátor mérése Folytonosság vizsgálat 8 Fluke 175, 177, 179

9 Dióda vizsgálat Jó dióda Jó dióda Egy csipogás Nyitóirány Hibás dióda Záróirány Hibás dióda Szakadás Rövidzár Fluke 175, 177, 179 9

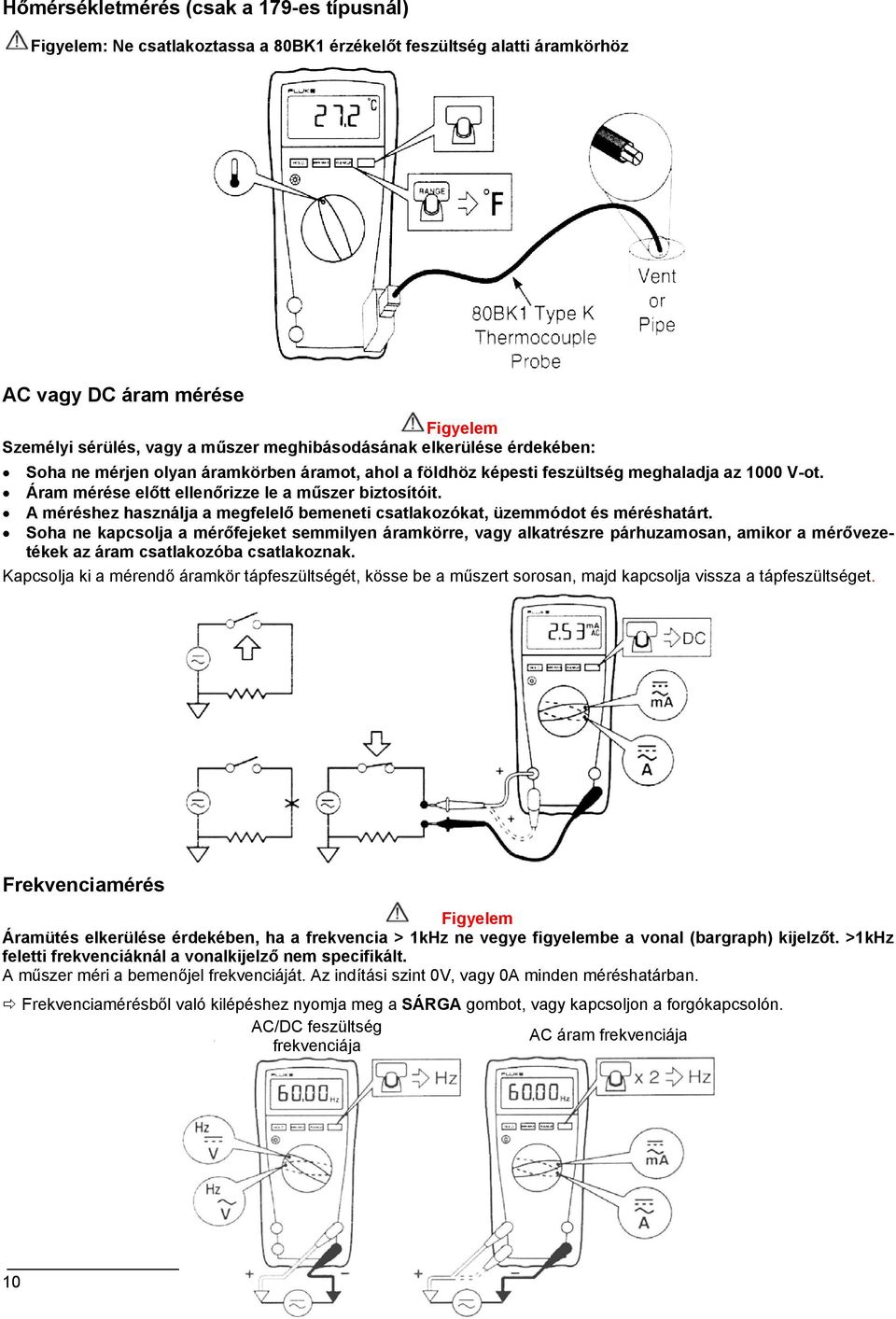

10 Hőmérsékletmérés (csak a 179-es típusnál) Figyelem: Ne csatlakoztassa a 80BK1 érzékelőt feszültség alatti áramkörhöz AC vagy DC áram mérése Figyelem Személyi sérülés, vagy a műszer meghibásodásának elkerülése érdekében: Soha ne mérjen olyan áramkörben áramot, ahol a földhöz képesti feszültség meghaladja az 1000 V-ot. Áram mérése előtt ellenőrizze le a műszer biztosítóit. A méréshez használja a megfelelő bemeneti csatlakozókat, üzemmódot és méréshatárt. Soha ne kapcsolja a mérőfejeket semmilyen áramkörre, vagy alkatrészre párhuzamosan, amikor a mérővezetékek az áram csatlakozóba csatlakoznak. Kapcsolja ki a mérendő áramkör tápfeszültségét, kösse be a műszert sorosan, majd kapcsolja vissza a tápfeszültséget. Frekvenciamérés Figyelem Áramütés elkerülése érdekében, ha a frekvencia > 1kHz ne vegye figyelembe a vonal (bargraph) kijelzőt. >1kHz feletti frekvenciáknál a vonalkijelző nem specifikált. A műszer méri a bemenőjel frekvenciáját. Az indítási szint 0V, vagy 0A minden méréshatárban. Frekvenciamérésből való kilépéshez nyomja meg a SÁRGA gombot, vagy kapcsoljon a forgókapcsolón. AC/DC feszültség AC áram frekvenciája frekvenciája 10 Fluke 175, 177, 179

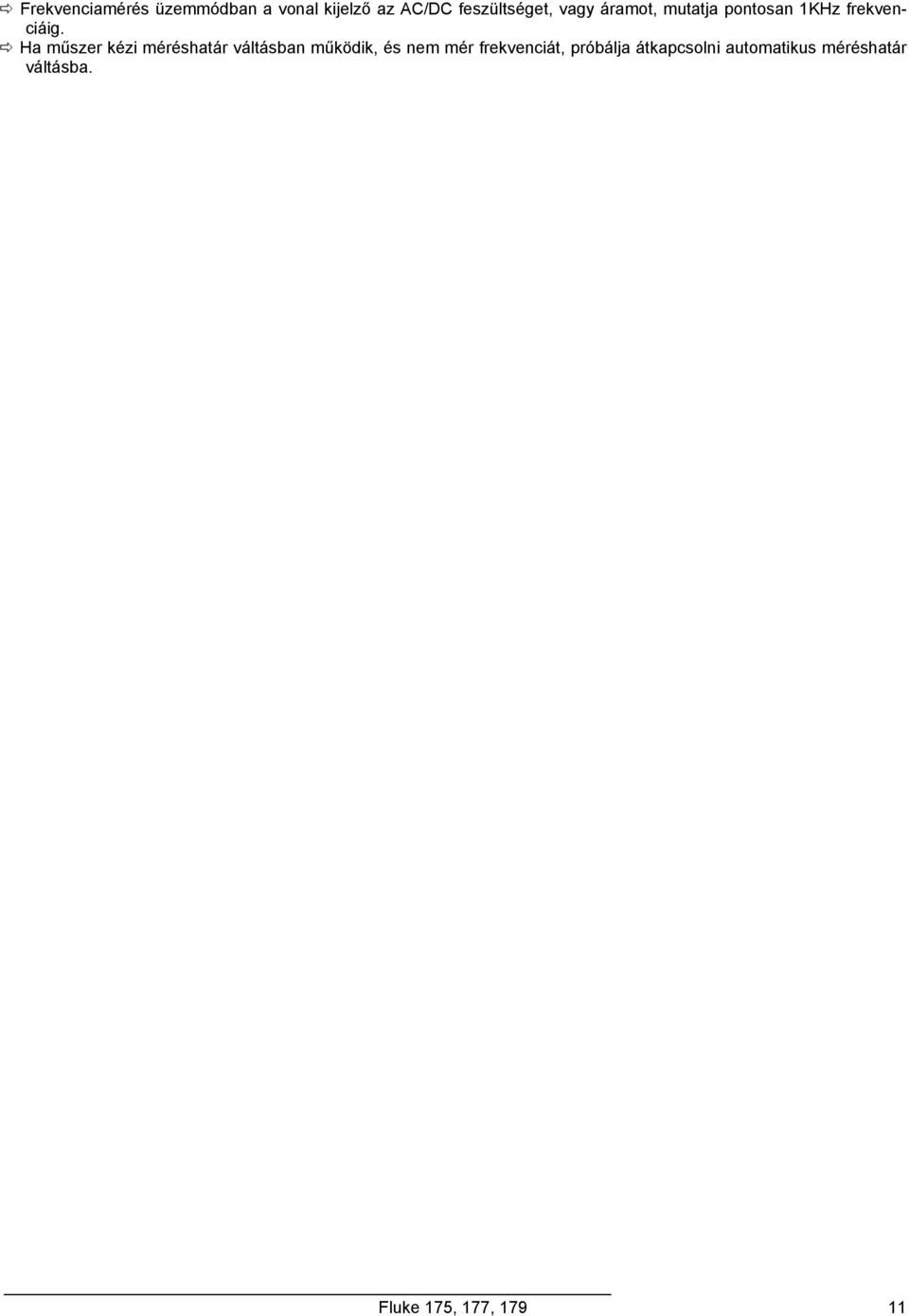

11 Frekvenciamérés üzemmódban a vonal kijelző az AC/DC feszültséget, vagy áramot, mutatja pontosan 1KHz frekvenciáig. Ha műszer kézi méréshatár váltásban működik, és nem mér frekvenciát, próbálja átkapcsolni automatikus méréshatár váltásba. Fluke 175, 177,

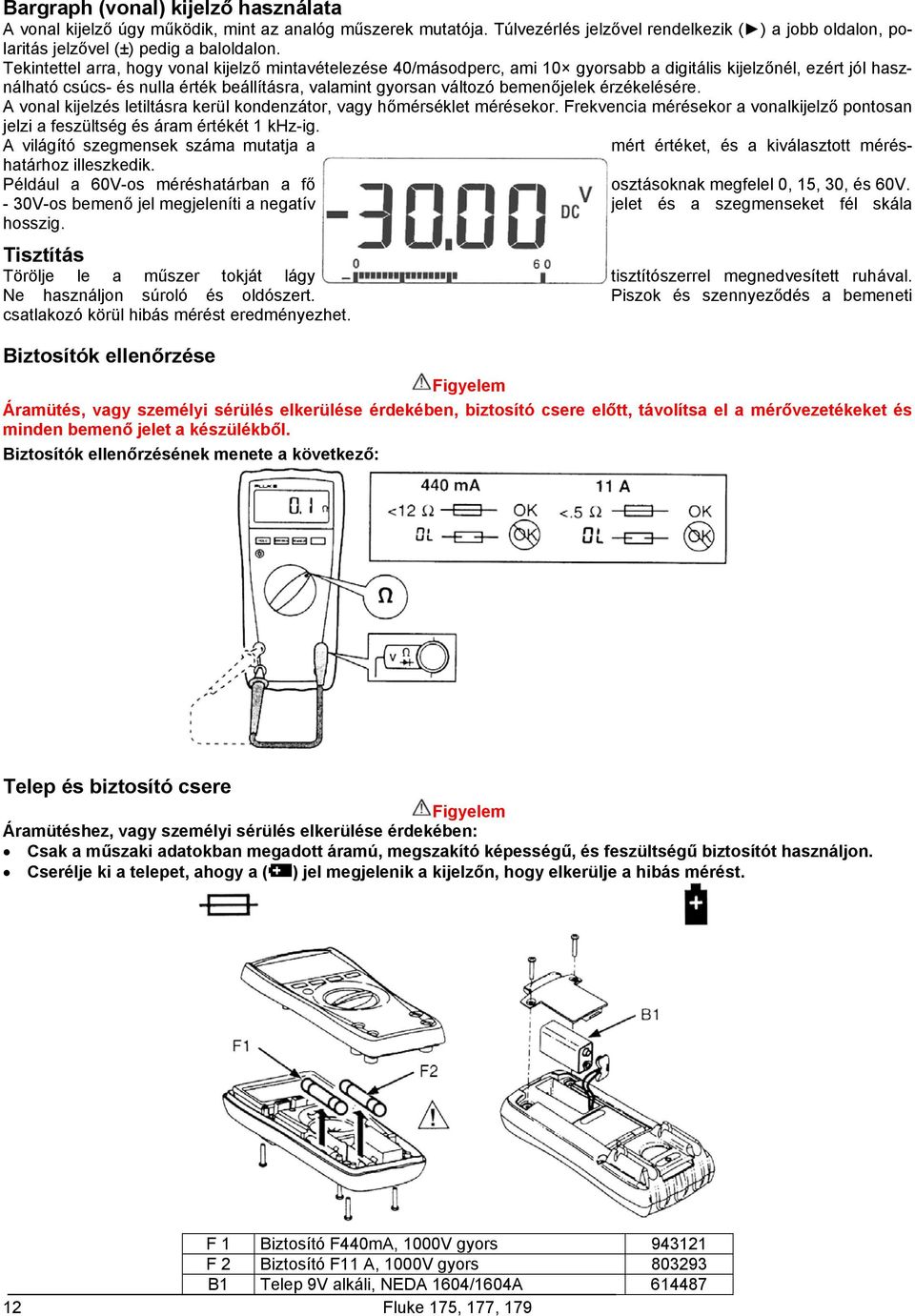

12 Bargraph (vonal) kijelző használata A vonal kijelző úgy működik, mint az analóg műszerek mutatója. Túlvezérlés jelzővel rendelkezik ( ) a jobb oldalon, polaritás jelzővel (±) pedig a baloldalon. Tekintettel arra, hogy vonal kijelző mintavételezése 40/másodperc, ami 10 gyorsabb a digitális kijelzőnél, ezért jól használható csúcs- és nulla érték beállításra, valamint gyorsan változó bemenőjelek érzékelésére. A vonal kijelzés letiltásra kerül kondenzátor, vagy hőmérséklet mérésekor. Frekvencia mérésekor a vonalkijelző pontosan jelzi a feszültség és áram értékét 1 khz-ig. A világító szegmensek száma mutatja a mért értéket, és a kiválasztott méréshatárhoz illeszkedik. Például a 60V-os méréshatárban a fő osztásoknak megfelel 0, 15, 30, és 60V. - 30V-os bemenő jel megjeleníti a negatív jelet és a szegmenseket fél skála hosszig. Tisztítás Törölje le a műszer tokját lágy tisztítószerrel megnedvesített ruhával. Ne használjon súroló és oldószert. Piszok és szennyeződés a bemeneti csatlakozó körül hibás mérést eredményezhet. Biztosítók ellenőrzése Figyelem Áramütés, vagy személyi sérülés elkerülése érdekében, biztosító csere előtt, távolítsa el a mérővezetékeket és minden bemenő jelet a készülékből. Biztosítók ellenőrzésének menete a következő: Telep és biztosító csere Figyelem Áramütéshez, vagy személyi sérülés elkerülése érdekében: Csak a műszaki adatokban megadott áramú, megszakító képességű, és feszültségű biztosítót használjon. Cserélje ki a telepet, ahogy a ( ) jel megjelenik a kijelzőn, hogy elkerülje a hibás mérést. 12 F 1 Biztosító F440mA, 1000V gyors F 2 Biztosító F11 A, 1000V gyors B1 Telep 9V alkáli, NEDA 1604/1604A Fluke 175, 177, 179

13 Műszaki adatok A pontosság megadva ±([leolvasott érték %-a] + [legkisebb helyiértékű digitek száma]) C között, 0% 75% nedvesség tartalom mellett egyéves kalibrálási időszakra vonatkoztatva. Maximális feszültség bármelyik bemenő kapocs és a föld között: 1000 DC vagy AC V eff Impulzus állóság: 8 kv csúcs, az IEC szabvány előírásainak megfelelően Biztosító a ma bemeneten: 440mA, 1000V gyors biztosító Biztosító az A bemeneten: 11A, 1000V gyors biztosító Kijelző: Digitális: 6000 pont, 4/sec frissítéssel Analóg: 33 szegmens, 40/sec frissítéssel Frekvenciamérés: digit Kapacitásmérés: 1000 digit Hőmérséklet: Használati: -10 C +55 C Tárolási: -30 C +60 C Magasság: Használati: max m, tárolási: m Hőmérsékleti együttható: 0,1 (megadott pontosság) / C, (<18 C >28 C Elektromágneses megfelelőség: (EN :1997) 3V/m RF térben a pontosság = megadott pontosság kivéve hőmérsékletre: megadott pontosság ±5 C (9 F) Relatív nedvesség tartalom: 0 90% 0 C 35 C-ig, 0 70% 36 C 50 C-ig Relatív nedvesség tartalom 50MΩ méréstartományban: 0 80% 0 C 35 C-ig, 0 70% 36 C 50 C-ig Telep élettartam: tipikusan 400 óra alkáli teleppel Méretek: 4,3 cm 9 cm 18,5 cm Súly: 420 gr Biztonság: 1000V CAT III, 600V CAT IV. ANSI/ISA-S , CSA , Tanúsítványok: UL vizsgálat az UL3111 szerint, TÜV vizsgálat EN61010 szerint, CE, N10140 szerint Méréshat Felbontá Pontosság ±([leolvasott érték %-a] + [digitek]) ár 1 s 175-ös típus 177-es típus 179-es típus V 3 600,0mV 0,1mV ±(1,0%+3) ±(1,0% + 3) ±(1,0% + 3) 6,000V 0,001V (45Hz 500Hz) (45Hz 500Hz) (45Hz 500Hz) 60,00V 0,01V ±(2,0%+3) ±(2,0% + 3) ±(2,0% + 3) 600,0V 0,1V (500Hz 1kHz) (500Hz 1kHz) (500Hz 1kHz) 1000V 1V mv 600,0mV 0,1mV ±(0,15 + 2) ±(0,09% + 2) ±(0,09% + 2) V 6,000V 0,001V 60,00V 0,01V ±(0,15 + 2) ±(0,09% + 2) ±(0,09% + 2) 600,0V 0,1V 1000V 1V ±(0,1% + 2) ±(0,1% + 2) ±(0,1% + 2) Üzemmó d Folytono sság Ω 600Ω 1Ω A műszer, csipogó hangot hallat, ha az ellenállás <25Ω és kikapcsol >250Ω, 250µs, vagy hosszabb szakadásokat és rövidzárakat érzékel. 600,0Ω 0,1Ω ±(0,9% + 2) ±(0,2%+2) 2 ±(0,2%+2) 2 6,000kΩ 0,001kΩ 60,00kΩ 0,01kΩ 600,0kΩ 0,1kΩ ±(0,9% + 1) ±(0,9% + 1) ±(0,9% + 1) 6,000MΩ 0,001MΩ 50,00MΩ 0,01MΩ ±(1,5% + 3) ±(1,5% + 3) ±(1,5% + 3) dióda 2,400 V 0,001 1% + 2 Fluke 175, 177,

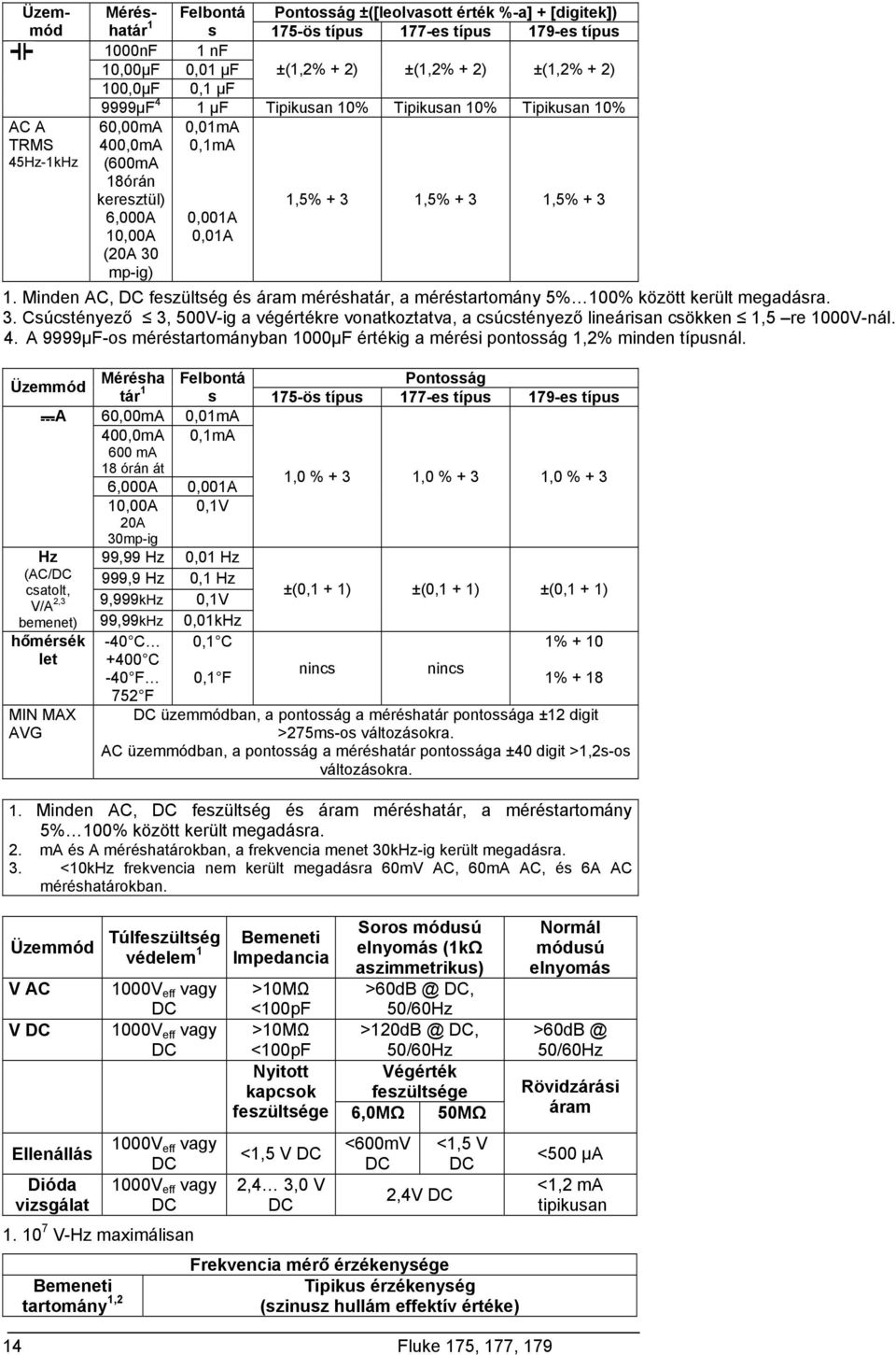

14 AC A TRMS 45Hz-1kHz Üzemmód Méréshatár Felbontá Pontosság ±([leolvasott érték %-a] + [digitek]) 1 s 175-ös típus 177-es típus 179-es típus 1000nF 1 nf 10,00µF 0,01 µf ±(1,2% + 2) ±(1,2% + 2) ±(1,2% + 2) 100,0µF 0,1 µf 9999µF 4 1 µf Tipikusan 10% Tipikusan 10% Tipikusan 10% 60,00mA 0,01mA 400,0mA 0,1mA (600mA 18órán keresztül) 1,5% + 3 1,5% + 3 1,5% + 3 6,000A 0,001A 10,00A 0,01A (20A 30 mp-ig) 1. Minden AC, DC feszültség és áram méréshatár, a méréstartomány 5% 100% között került megadásra. 3. Csúcstényező 3, 500V-ig a végértékre vonatkoztatva, a csúcstényező lineárisan csökken 1,5 re 1000V-nál. 4. A 9999µF-os méréstartományban 1000µF értékig a mérési pontosság 1,2% minden típusnál. Üzemmód Mérésha Felbontá Pontosság tár 1 s 175-ös típus 177-es típus 179-es típus A 60,00mA 0,01mA 400,0mA 0,1mA 600 ma 18 órán át 6,000A 0,001A 1,0 % + 3 1,0 % + 3 1,0 % ,00A 20A 30mp-ig 0,1V Hz 99,99 Hz 0,01 Hz (AC/DC 999,9 Hz 0,1 Hz csatolt, ±(0,1 + 1) ±(0,1 + 1) ±(0,1 + 1) V/A 2,3 9,999kHz 0,1V bemenet) 99,99kHz 0,01kHz hőmérsék -40 C 0,1 C 1% + 10 let +400 C nincs nincs -40 F 0,1 F 1% + 18 MIN MAX AVG 752 F DC üzemmódban, a pontosság a méréshatár pontossága ±12 digit >275ms-os változásokra. AC üzemmódban, a pontosság a méréshatár pontossága ±40 digit >1,2s-os változásokra. 1. Minden AC, DC feszültség és áram méréshatár, a méréstartomány 5% 100% között került megadásra. 2. ma és A méréshatárokban, a frekvencia menet 30kHz-ig került megadásra. 3. <10kHz frekvencia nem került megadásra 60mV AC, 60mA AC, és 6A AC méréshatárokban. Üzemmód Túlfeszültség védelem 1 V AC V DC Ellenállás Dióda vizsgálat 1000V eff vagy DC 1000V eff vagy DC 1000V eff vagy DC 1000V eff vagy DC V-Hz maximálisan Bemeneti tartomány 1,2 Soros módusú Bemeneti elnyomás (1kΩ Impedancia aszimmetrikus) >10MΩ DC, <100pF 50/60Hz >10MΩ DC, <100pF 50/60Hz Nyitott Végérték kapcsok feszültsége feszültsége 6,0MΩ 50MΩ <1,5 V DC 2,4 3,0 V DC <600mV DC 2,4V DC <1,5 V DC Frekvencia mérő érzékenysége Tipikus érzékenység (szinusz hullám effektív értéke) Normál módusú elnyomás 50/60Hz Rövidzárási áram <500 µa <1,2 ma tipikusan 14 Fluke 175, 177, 179

15 2Hz 45Hz 45Hz 10kHz 20kHz 50kHz 10kHz 20kHz 50kHz 100kHz V AC 600 mv Nem megadott 3 80 mv 150 mv 400 mv Nem megadott 3 6 V 0,5 V 0,6 V 1,0 V 2,8 V Nem megadott 60 V 5 V 3,8 V 4,1 V 5,6 V 9,6 V 600 V 50 V 36 V 39 V 45 V 58 V 1000 V 500 V 300 V 320 V 380 V nem megadott 3 V DC 6 V 60 V 0,5 V 4 V 0,75 V 3,8 V 1,4 V 4,3 V 4,0 V 6,6 V Nem megadott 3 13 V 600 V 40 V 36 V 39 V 45 V 58 V 1000 V 500 V 300 V 320 V 380 V Nem megadott AC A ma 5 ma 4 ma 4 ma 4 ma 4 Nem megadott DC A A 0,5 A 0,4 A 0,4 A 0,4 A 4 Nem megadott 1. Maximális bemenet a megadott pontosságra = 10 méréstartomány, vagy 1000 V. 2. Alacsony frekvenciás zaj és amplitúdó meghaladhatja a a megadott frekvencia pontosságot. 3. Nem megadott, de használható a jel minőségétől és amplitúdójától függően. 4. ma és A méréshatárokban, a frekvenciamérés 30 khz-ig került megadásra. Fluke 175, 177,
