FM-230 PORELSZÍVÓ BARKÁCSOLÁSI CÉLRA EREDETI HASZNÁLATI ÚTMUTATÓ. Műszaki adatok: Hálózati feszültség Névleges teljesítmény

Átírás

1 FM-230 PORELSZÍVÓ BARKÁCSOLÁSI CÉLRA EREDETI HASZNÁLATI ÚTMUTATÓ Műszaki adatok: Hálózati feszültség 220V/50 Hz Névleges teljesítmény 750 W Fordulatszám 2950 rpm Zajszint Lpa 70 db(a) Lwa 84 db(a) K 3 db(a) Vibráció 1.5 m/s 2 Levegő áramlás 1400 m 3 /óra Ürtartalom 100 Liter Méret 60x40x150 cm Súly 29 kg Magyarországi kizárólagos forgalmazó: Devon Imp-Ex Kft. Garanciális szerviz és raktár: 1211 Budapest (Csepel Gyártelep) Déli bekötő-út 10/C

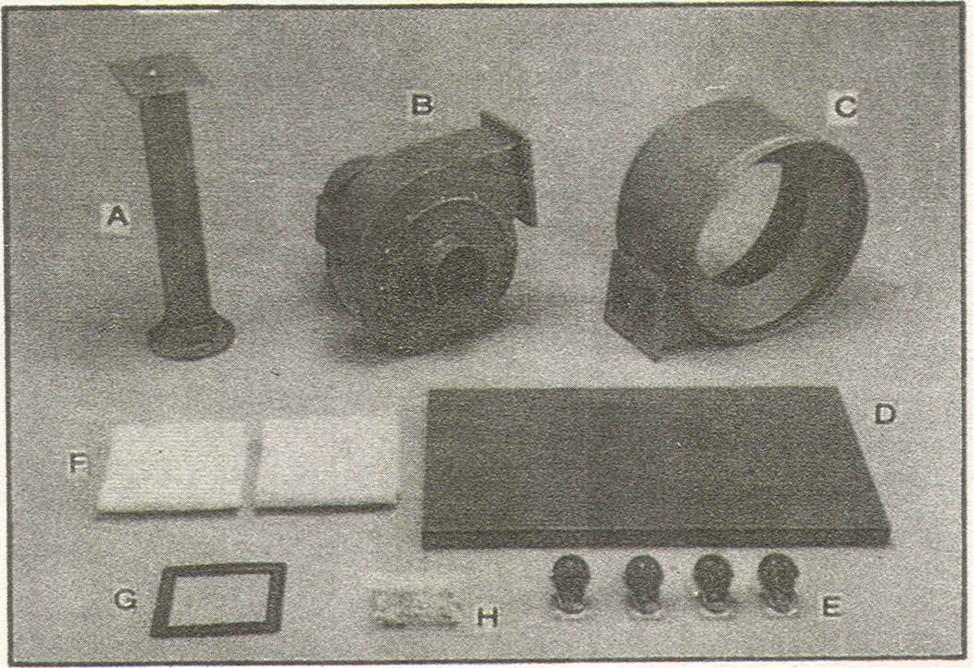

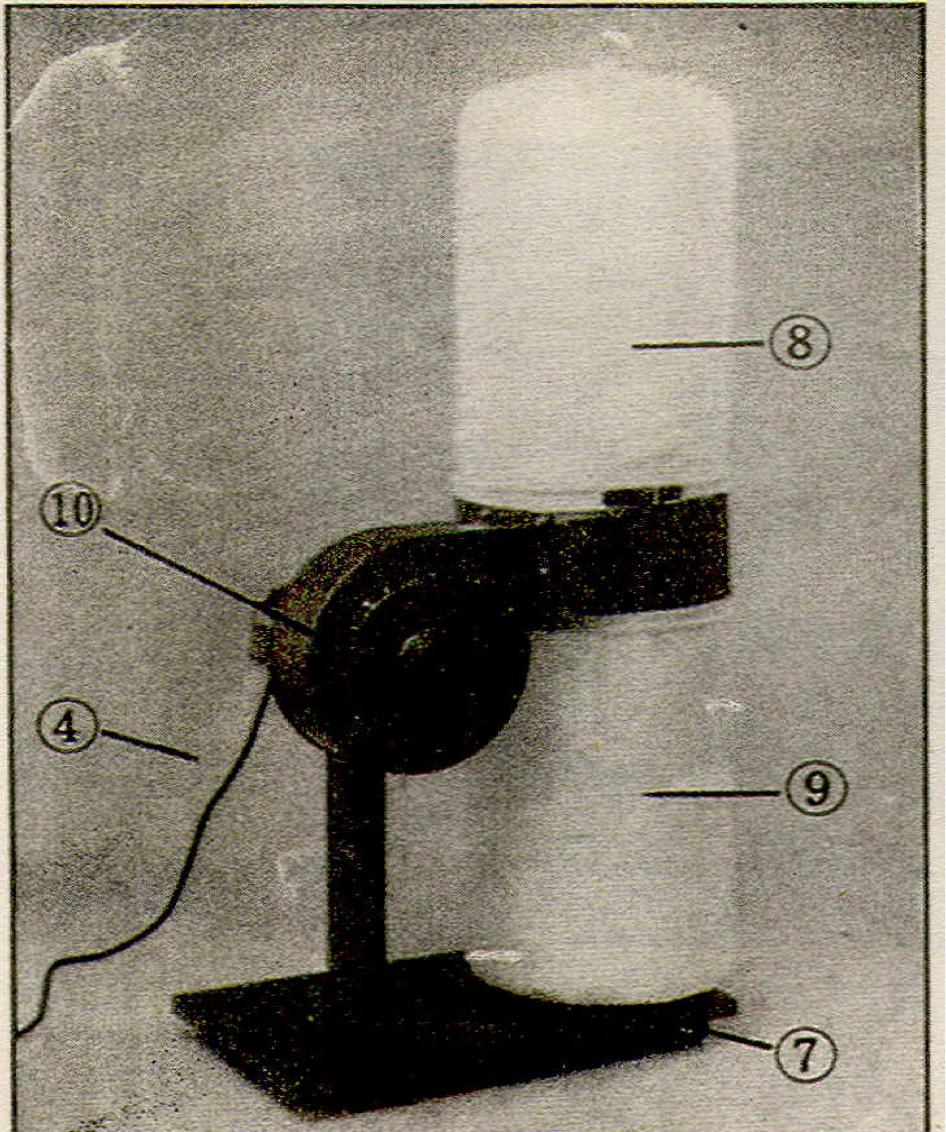

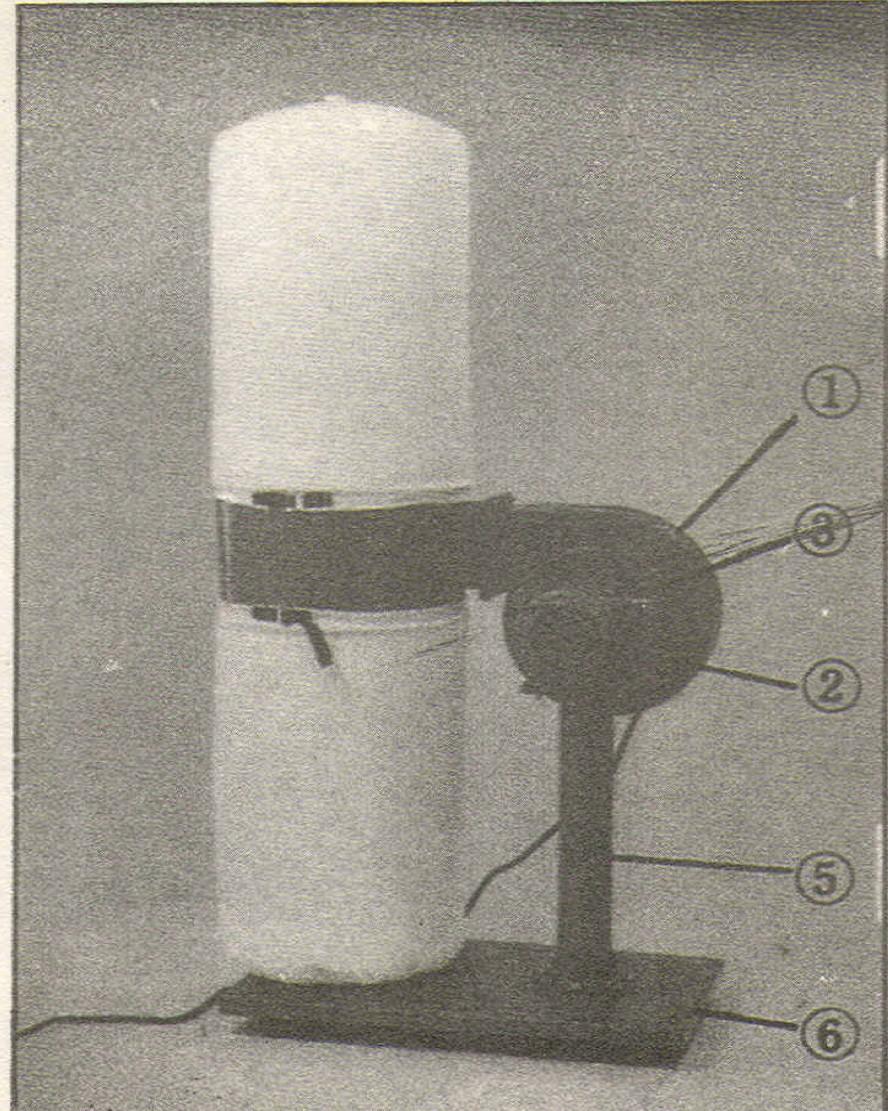

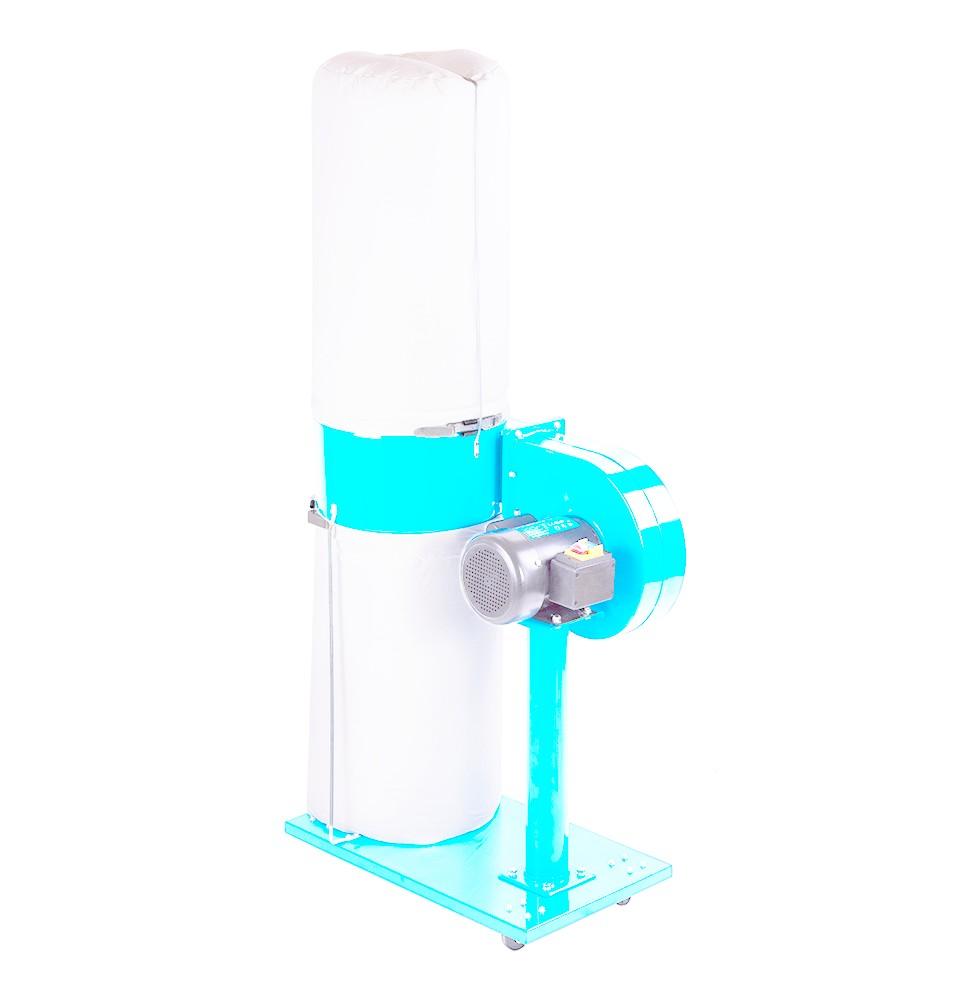

2 Tartalom Kicsomagolás és a tartalom ellenőrzése 2 Ismerje meg a porgyűjtőt 3 Összeszerelés 4 Biztonsági szabályok 11 Földelés 12 Alkatrész lista 13 Olvassa el a segédletet figyelmesen. Figyelem: Ne működtesse a készüléket, míg a PVC-cső nincs a szívónyílásra helyezve. Kicsomagolás és a tartalom ellenőrzése Csomagolja ki a dobozt, ellenőrizze a gépet. Lásd, a részek felsorolását: Ismerje meg a porgyűjtőt A Gyűjtő támasztó E Görgő 4 db B Gyűjtőtest motorral F Szövet 2 db C Gyűjtő G Tömítés D Alaptálca H Csavarok és alátétek 1. Gyűjtőtest 2. Motor 3. Ki-bekapcsoló 4. Hálózati kábel 5. Gyűjtő támasztó 6. Alaptálca 7. Bútorlábgörgő 8. Szűrőzsák 9. Gyűjtőzsák 10. Nyílás fedél

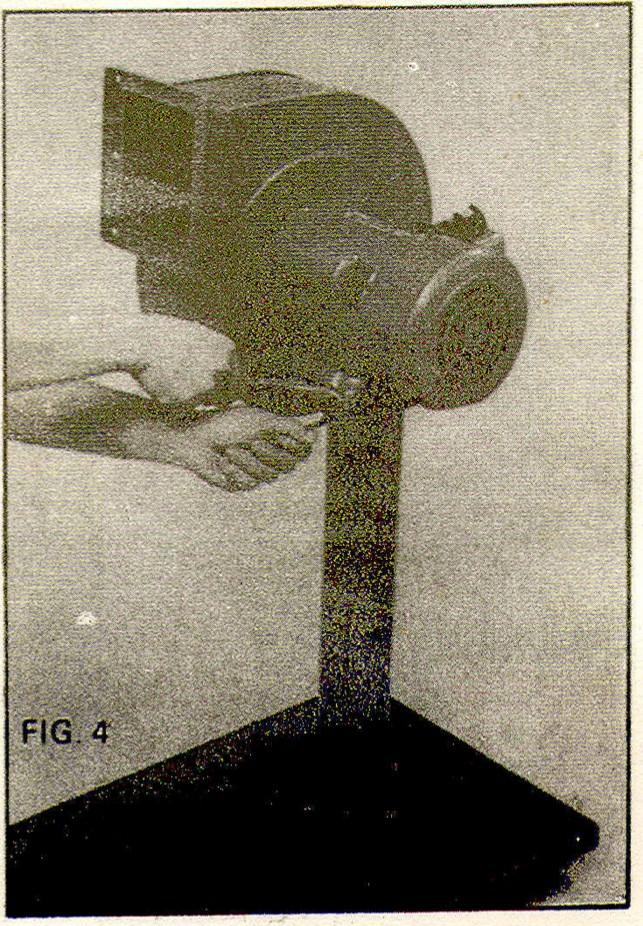

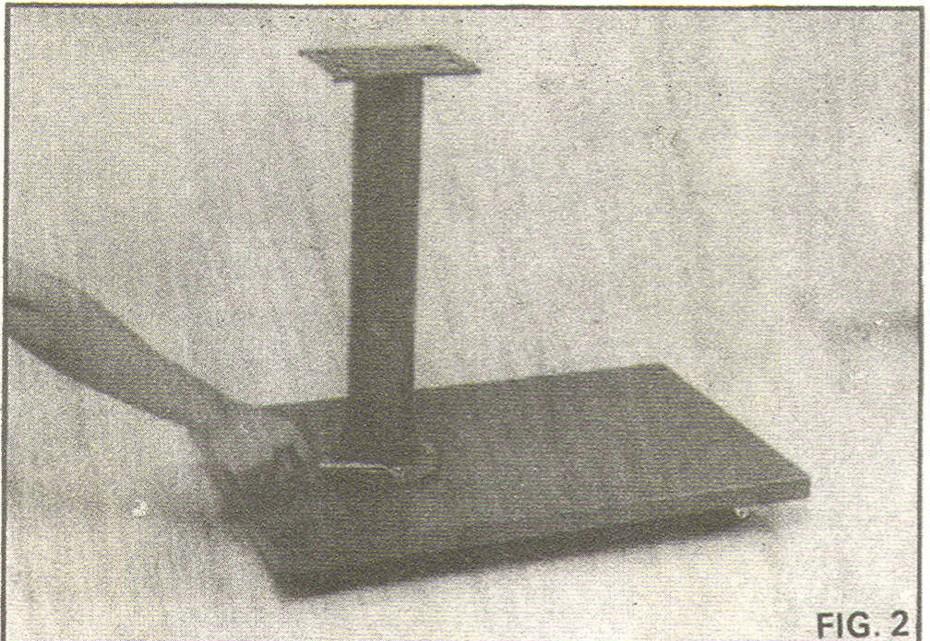

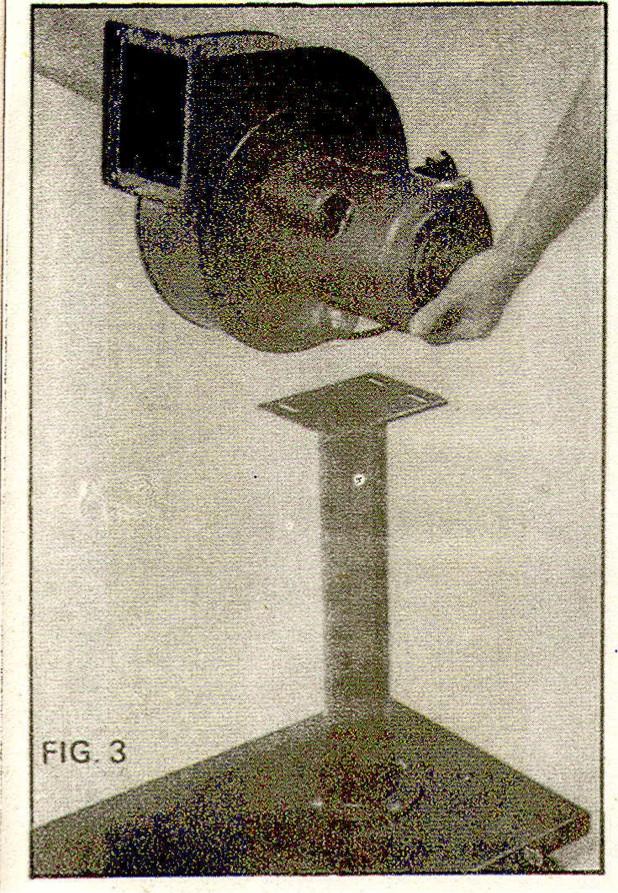

3 Összeszerelés Az összeszereléshez helyezze az alaptálcát aljával felfelé és illessze bele a 4 bútorlábgörgőt a tálcán található lyukakba, majd az 1. ábrán látható módon szorítsa meg csavarhúzóval. Ezután fordítsa meg az alaptálcát, illessze be a gyűjtőtámaszt a tálcán található 4 lyukba, majd a 2. ábrán látható módon szorítsa meg franciakulccsal. Csatolja a gyűjtőtestet a motorhoz és szorítsa meg a 4 alátétet és anyát 2 franciakulccsal a 3. és 4. ábrán látható módon.

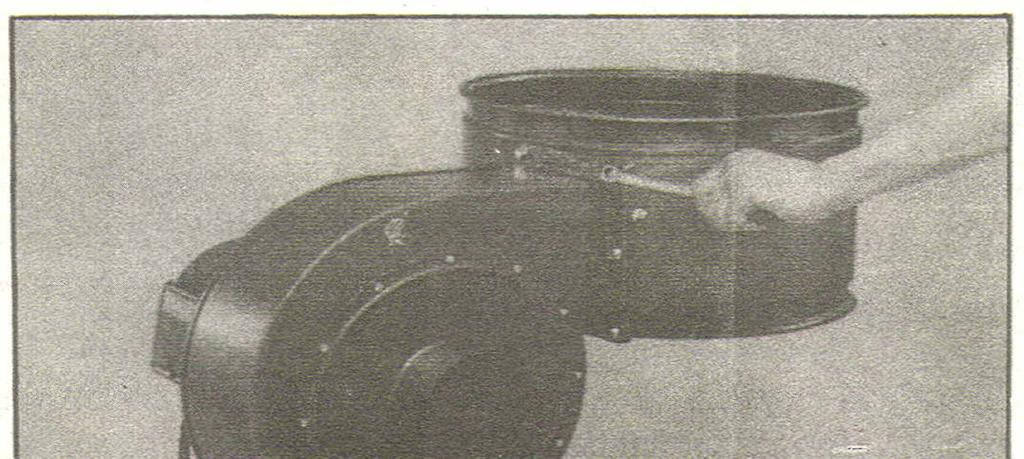

4 Rögzítse a gyűjtőt a konzolhoz/motorházhoz 6 csavarral az 5. és 6. ábrán látható módon. Utolsó lépésként illessze helyére a gyűjtő- és a szűrőtáskát. Ezt jobbára a táskák nyílás fölé való helyezésével, majd a beléjük szőtt szíj meghúzásával történik.

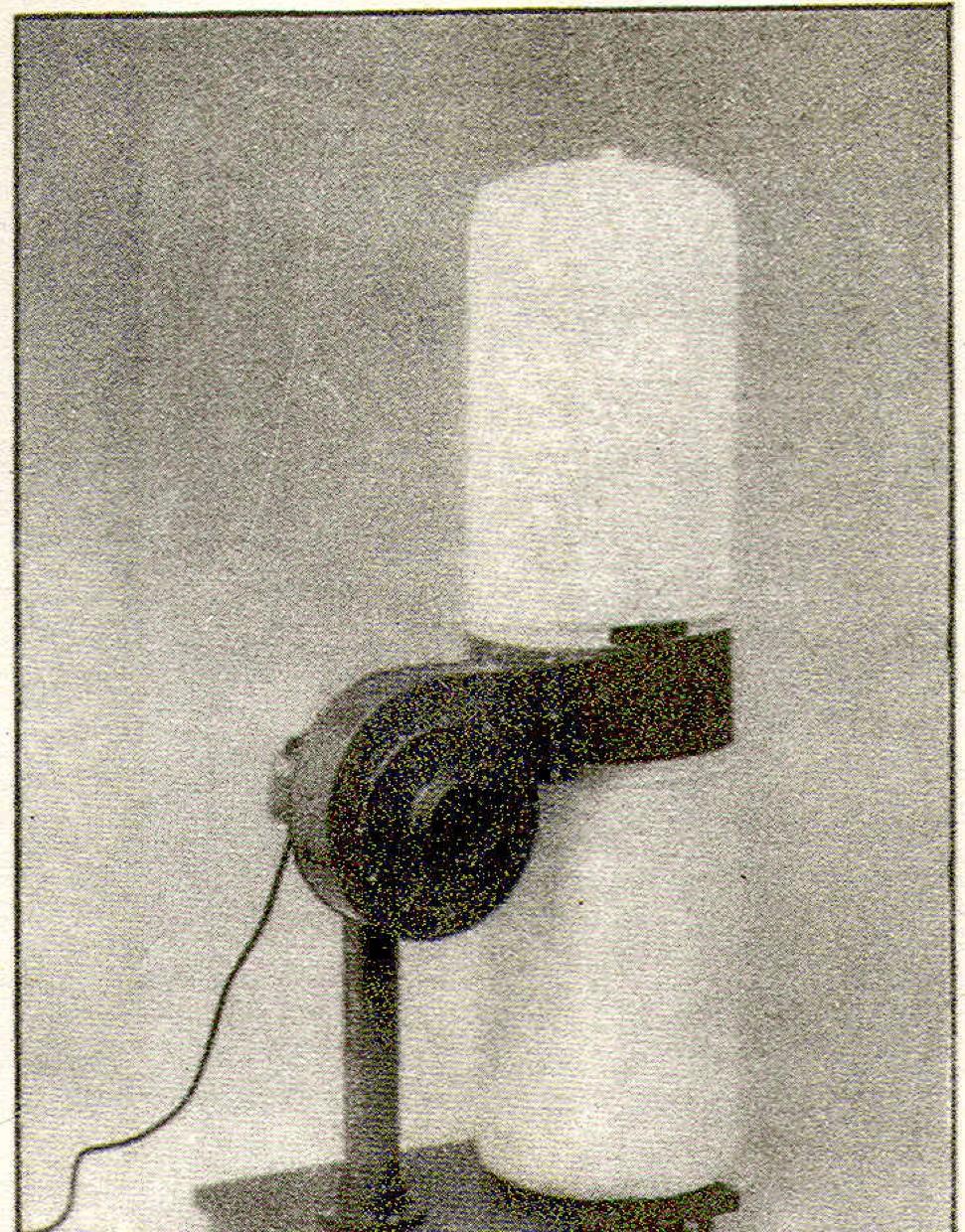

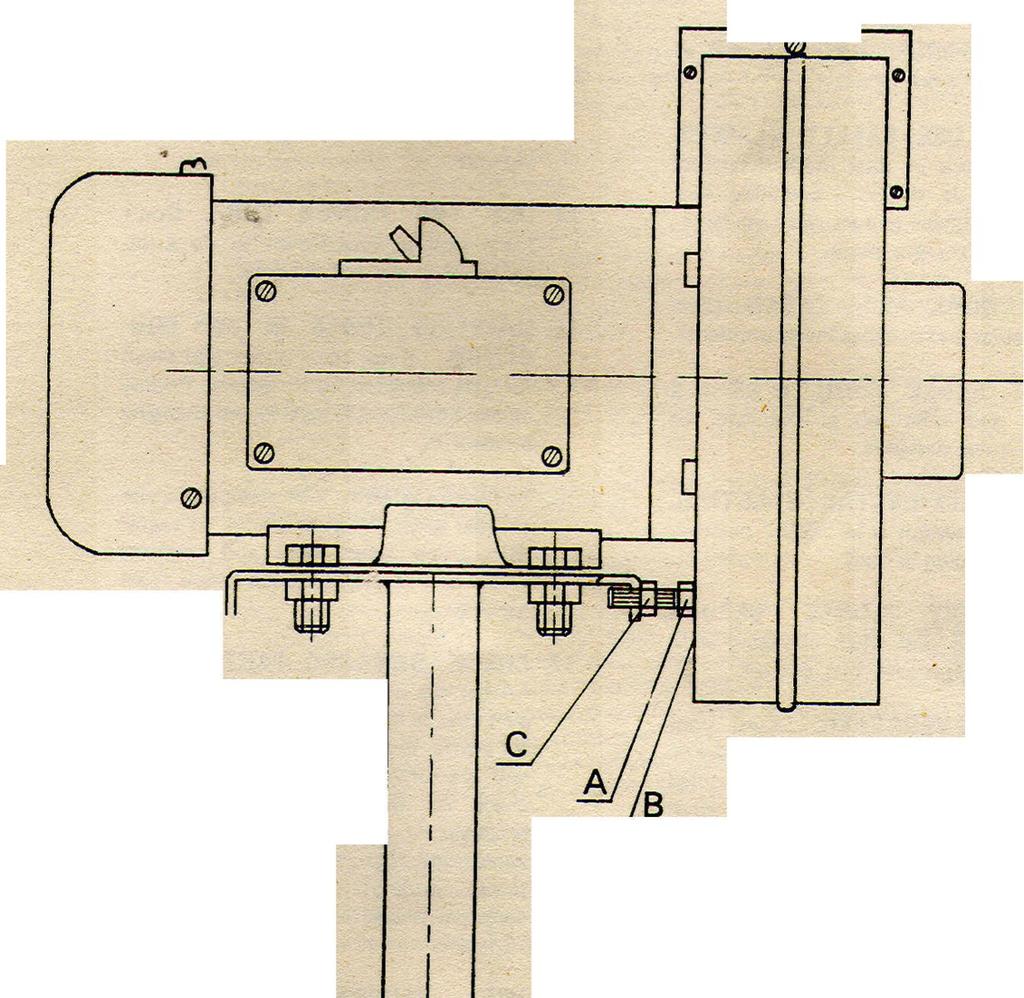

5 Csatlakoztassa a porgyűjtőt egy megfelelően földelt megfelelő feszültségű áramkörhöz és a porgyűjtő készen áll összegyűjteni minden port és szennyező anyagot. Miután a készüléket összeszerelte, igazítsa meg az A jelű csavart a gyűjtőtesthez nyomva, majd szorítsa meg a C jelű anyát.

6 Biztonsági szabályok 1. Olvassa el és ismerkedjen a kezelési útmutatóval. 2. Működés közben tartsa a védőberendezéseket és a fedelet a megfelelő helyen. 3. Mindig használjon védőszemüveget. Használjon még arc- vagy pormaszkot, ha a vágási művelet porral jár. Normál szemüvegek csak ütésálló lencséjűek, ezért nem biztonságosak. 4. Tartsa a munka helyét tisztán. Rendetlen területek és padok balesetveszélyesek. 5. Ne erőltesse a gépet. Jobb és biztonságosabb munkát végez a neki tervezett sebességen. 6. Kerülje el a véletlen beindítást. Az áram alá helyezés előtt bizonyosodjon meg róla, hogy a kapcsoló OFF állapotban van. 7. Áramtalanítsa a készüléket szervizelés előtt és tartozékok (pl. pengék, fúrókések és vágóeszközök) cseréjekor. 8. Ne nyúljon túl messzire. Mindig álljon biztos lábakon és figyeljen az egyensúlyára. Viseljen gumitalpú cipőt. Tartsa a padlót olajtól, fahulladéktól, stb. mentesen. 9. Öltözzön megfelelően. Laza ruházat vagy ékszer beleakadhat a mozgó részekbe. Viseljen hajvédőt hosszú haj esetén. 10. Tegye a műhelyt gyerekektől védetté. Tegyen függőlakatot a kapcsolóra ha a készüléket nem használja, és a kulcsot tárolja biztos helyen. 11. Távolítsa el az igazítókulcsokat és csavarkulcsokat. Az ellenőrzés kedvéért nézze meg, hogy a kulcsokat és franciakulcsokat eltávolította-e a készülék bekapcsolása előtt. 12. Kerülje a veszélyes környezetet. Ne használjon elektromos eszközöket nyirkos vagy nedves környezetben. Világítsa meg jól a munkaterületet. NE HASZNÁLJA robbanás veszélyben (festék, éghető folyadékok, stb. közelében). 13. Tartsa távol a gyerekeket. Minden látogatót tartson biztos távolságra a munka helyétől, különösen a készülék működésekor. 14. Használja a megfelelő eszközt. Ne erőltesse a készüléket vagy tartozékát olyan munka végzésére, amire nem tervezték. 15. Tartsa az eszközöket jó állapotban. Tartsa a szerszámokat élesen és tisztán a jobb és biztonságosabb működés érdekében. Kövesse az olajozásra és alkatrészcserére vonatkozó utasításokat. Földelés 1. Hibás működés vagy leállás esetén a földelés biztosítja az elektromos áramnak a legkisebb ellenállás útját, így csökkentve az áramütés kockázatát. Ez a gép beépített földelt kábellel és dugóval rendelkezik. A dugót a helyi szabályoknak megfelelően felszerelt és leföldelt konnektorba kell bedugni. 2. Ha a konnektorba nem illeszkedik a gép dugója, képzett villanyszerelővel szereltessen fel egy megfelelőt. 3. A készülék földelt kábelének nem megfelelő csatlakoztatása áramütés veszélyével járhat. A zöld (sárga csíkkal vagy anélkül) vezeték a készülék földelt vezetéke. Amennyiben a kábel vagy a dugó javítása szükséges, ne csatlakoztassa a készülék földvezetékét élő csatlakozáshoz. 4. Ha Ön számára a földelési utasítások nem teljesen érthetők vagy bármi kételye felmerül, hogy a készülék megfelelően van-e földelve, ellenőriztesse azt képzett villanyszerelővel vagy gépésszel. 5. Csak 3-vezetékes hosszabbító kábelt használjon, aminek 3-villás földelt dugója és 3-pólusos dugaszolóaljzata van, amely befogadja a gép dugóját. 6. A sérült vagy túlhasznált vezetéket azonnal javítsa meg vagy cserélje ki. 7. Ez a gép olyan áramkör használatára lett tervezve, amelynek az A ábra szerinti kimenete van. A készüléknek az A ábrán láthatóhoz hasonló a földelt dugója. A B és C ábrán látható ideiglenes adapter használható 1-pólusú dugaszolóaljzatba való csatlakoztatáskor (ld. B ábra), amennyiben nincs egy megfelelően földelt kimenet. Az ideiglenes adapter csak addig használható, amíg egy megfelelően földelt kimenetet fel nem szereltet képzett villanyszerelővel. Az adapterből kinyúló zöldszínű merev fület egy ideiglenes földhöz (pl. megfelelően földelt kimeneti doboz) kell csatlakoztatni. MEGJEGYZÉS: A dugó és a dugaszolóaljzat típusa országról országra változik. Figyelem: Kanadában csak az A ábrán látható földelés elfogadott. A hosszabbító kábeleknek CSA által elfogadott SJT típusúaknak kell lenniük vagy azoknál jobbaknak. Figyelem: Ausztráliában csak a D ábrán látható földelés elfogadott. A hosszabbító kábeleknek SAA által elfogadottaknak kell lenniük.

7 CE MEGFELELŐSÉGI NYILATKOZAT A 79/1997(XII.31.) IKIM rendelet és a31/1999. (VI. 11.) GM-KHVM és a 21/1998 (IV.17) IKIM rendelet előírásai szerint. Alulírott az alábbi gyártó nevében: Száma: 21-01/2016 Gyártó: QINGDAO BRIGHT MACHINERY CO., LTD. Címe : ROOM 2312, PARKSON BUILDING, NO ZHONGSHAN ROAD, QINGDAO, CHINA Illetve a gyártó meghatalmazottja/ Európai Importőr: Európai Importőr: NOVA ROLL plus S.R.O. Cím: Sturovo, Jesenského 37/13, Slovakia Ezennel kijelentem, hogy az alábbi termék : Termék azonosítása: Porelszívó, Model No.: HYD-FM 230 Megfelel a következő EK direktívák előírásainak : 73/23/EEC A tagországok Jogharmonizációs Bizottságának direktívája a meghatározott feszültségszinteken belül működtetett elektromos készülékek előírásaira vonatkozóan 93/68/EEC és, hogy az alább hivatkozott szabványok és/vagy műszaki előírások kerülnek alkalmazásra: -harmonizált szabványok EN :1993+A EN : 1995+A EN : EN : EN : EN : Egyéb hivatkozások és vonatkozó direktíva (-ák) által megkívánt információk: Certificate No: TÜV Certificate No 1468/99. A CE jel első kiadásának ideje és helye: CENELEC 3.sz. Memorandum A melléklet valamint az EN figyelembevételével. Budapest, Tóth János Ügyvezető igazgató

8 FM-230 PORELSZÍVÓ EREDETI HASZNÁLATI ÚTMUTATÓ Szám Leírás Méret Mennyiség 1 Bútorlábgörgő 4 2 Forgatható fejű csavar M5* Rugós alátét Alaptálca 1 5 Hatlapfejű csavar M5* Nyílásfedél 1 7 Hatlapfejű csavar M6*20L (L.H.) 1 8 Hatlapfejű kihúzó csavar M8* Alátét 1 10 Turbószellőző 1 11 Gyűjtőtest 1 12 Alátét Anya M Hatlapfejű csavar M8* Hatlapfejű csavar M8* Hatlapfejű csavar M8* Hengeres fejű hatszögű csavar M6* Kapcsoló 1 17 Kulcskapcsoló 1 18 Motor 1 19 Csomagolás 1 20 Oszlop és motortálca 1 21 Kulcs 5mm*5mm*30mm 1 22 Csomagolás 1 23 Gyűjtő 1 24 Gyűjtőtáska 1 25 Szűrőtáska 1 26 Hálózati kábel 1 27 Csavarkulcs 4mm 1 28 Csavarkulcs 5mm 1 29 Rugós alátét Anya M Konzol/tartó 2 32 Alátét Anya M Csavar M4* Pólus/főpont 1 36 Anya M4 2 HULLADÉKKEZELÉS: Az elektromos kéziszerszámokat, tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Csak az EU- tagországok számára:ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2002/96/EG európai irányelvnek és a megfelelő országos törvényekbe való átültetésnek megfelelően a már nem használható elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Magyarországi kizárólagos forgalmazó: Devon Imp-Ex Kft. Garanciális szerviz és raktár: 1211 Budapest (Csepel Gyártelep) Déli bekötő-út 10/C
