HYUNDAI HYD Sarokcsiszoló Barkácsolási célra EREDETI HASZNÁLATI UTASÍTÁS

Átírás

1 HYUNDAI HYD Sarokcsiszoló Barkácsolási célra EREDETI HASZNÁLATI UTASÍTÁS HULLADÉKKEZELÉS: Az elektromos kéziszerszámokat, tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Csak az EU- tagországok számára: Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2002/96/EG európai irányelvnek és a megfelelő országos törvényekbe való átültetésnek megfelelően a már nem használható elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Importálja: Devon Imp-Ex Kft. Budapest 1103 Noszlopy-u. 34 Garanciális szerviz és raktár: Budapest XXI. Ker. (Csepel gyártelep) Központi-út 53/B

2 Műszaki adatok: Feszültség Frekvencia Teljesítmény Fordulatszám Szerszám Ø Súly Nettó Súly Bruttó Dobozméret Zajszint (Lpa) Zajszint (Lwa) K Kézre ható rezgésszám 230 V 50 Hz 2200 W 6000 rpm 230 mm 4,5 kg 4,9 kg 52x17x13 cm 93 db (A) 104 db (A) 3 db (A) 5,73 m/s²

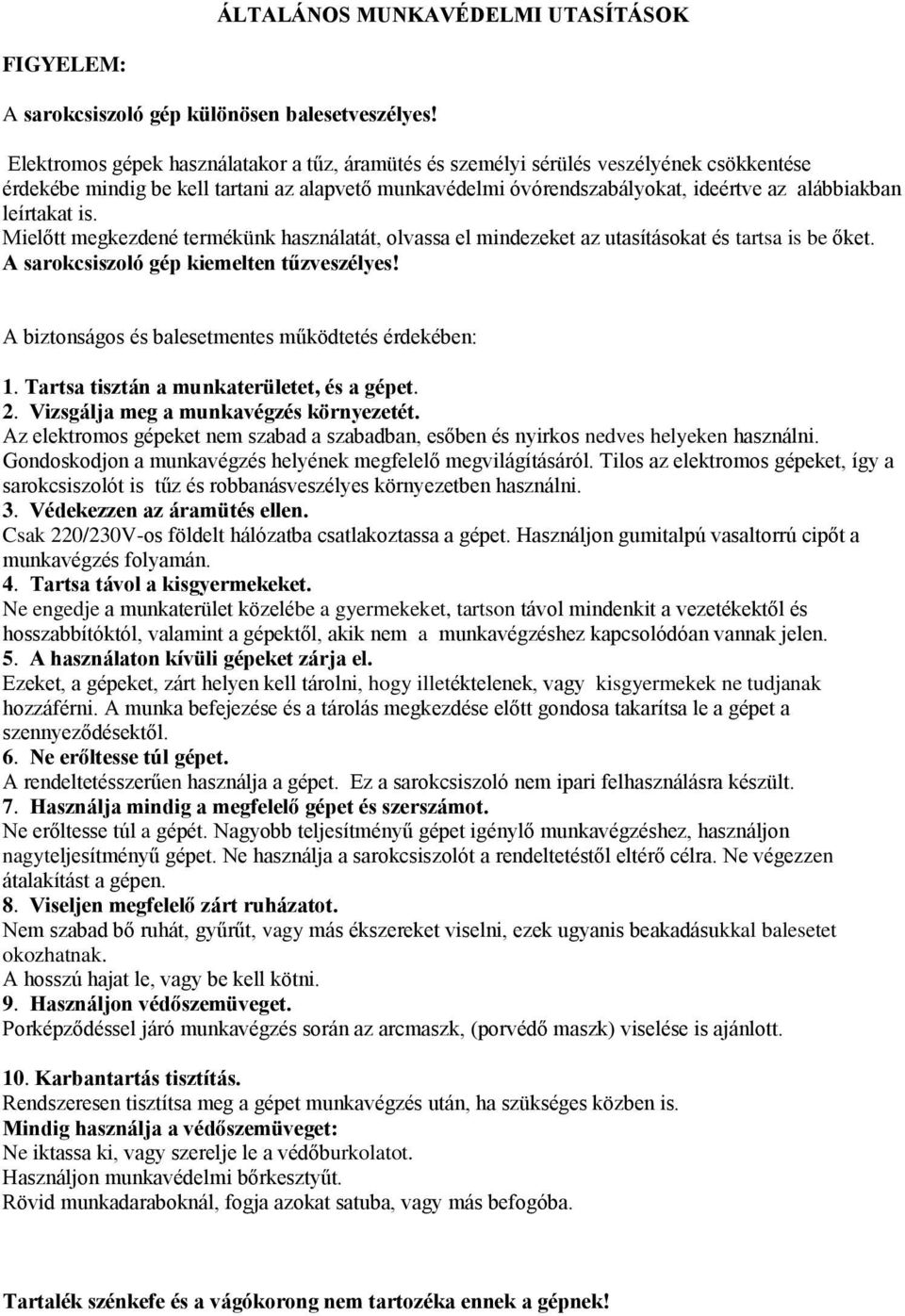

3 ÁLTALÁNOS MUNKAVÉDELMI UTASÍTÁSOK FIGYELEM: A sarokcsiszoló gép különösen balesetveszélyes! Elektromos gépek használatakor a tűz, áramütés és személyi sérülés veszélyének csökkentése érdekébe mindig be kell tartani az alapvető munkavédelmi óvórendszabályokat, ideértve az alábbiakban leírtakat is. Mielőtt megkezdené termékünk használatát, olvassa el mindezeket az utasításokat és tartsa is be őket. A sarokcsiszoló gép kiemelten tűzveszélyes! A biztonságos és balesetmentes működtetés érdekében: 1. Tartsa tisztán a munkaterületet, és a gépet. 2. Vizsgálja meg a munkavégzés környezetét. Az elektromos gépeket nem szabad a szabadban, esőben és nyirkos nedves helyeken használni. Gondoskodjon a munkavégzés helyének megfelelő megvilágításáról. Tilos az elektromos gépeket, így a sarokcsiszolót is tűz és robbanásveszélyes környezetben használni. 3. Védekezzen az áramütés ellen. Csak 220/230V-os földelt hálózatba csatlakoztassa a gépet. Használjon gumitalpú vasaltorrú cipőt a munkavégzés folyamán. 4. Tartsa távol a kisgyermekeket. Ne engedje a munkaterület közelébe a gyermekeket, tartson távol mindenkit a vezetékektől és hosszabbítóktól, valamint a gépektől, akik nem a munkavégzéshez kapcsolódóan vannak jelen. 5. A használaton kívüli gépeket zárja el. Ezeket, a gépeket, zárt helyen kell tárolni, hogy illetéktelenek, vagy kisgyermekek ne tudjanak hozzáférni. A munka befejezése és a tárolás megkezdése előtt gondosa takarítsa le a gépet a szennyeződésektől. 6. Ne erőltesse túl gépet. A rendeltetésszerűen használja a gépet. Ez a sarokcsiszoló nem ipari felhasználásra készült. 7. Használja mindig a megfelelő gépet és szerszámot. Ne erőltesse túl a gépét. Nagyobb teljesítményű gépet igénylő munkavégzéshez, használjon nagyteljesítményű gépet. Ne használja a sarokcsiszolót a rendeltetéstől eltérő célra. Ne végezzen átalakítást a gépen. 8. Viseljen megfelelő zárt ruházatot. Nem szabad bő ruhát, gyűrűt, vagy más ékszereket viselni, ezek ugyanis beakadásukkal balesetet okozhatnak. A hosszú hajat le, vagy be kell kötni. 9. Használjon védőszemüveget. Porképződéssel járó munkavégzés során az arcmaszk, (porvédő maszk) viselése is ajánlott. 10. Karbantartás tisztítás. Rendszeresen tisztítsa meg a gépet munkavégzés után, ha szükséges közben is. Mindig használja a védőszemüveget: Ne iktassa ki, vagy szerelje le a védőburkolatot. Használjon munkavédelmi bőrkesztyűt. Rövid munkadaraboknál, fogja azokat satuba, vagy más befogóba. Tartalék szénkefe és a vágókorong nem tartozéka ennek a gépnek!

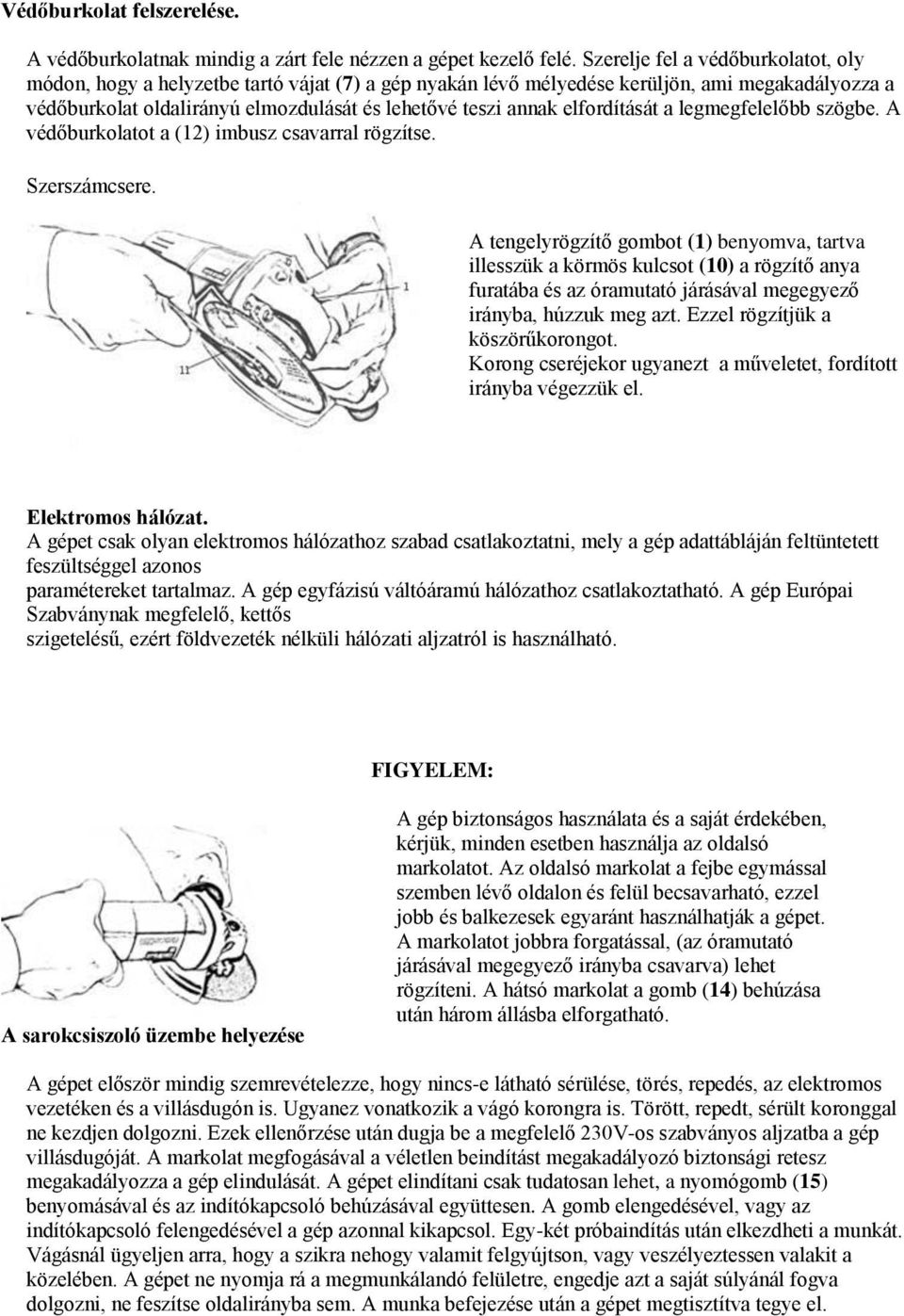

4 Védőburkolat felszerelése. A védőburkolatnak mindig a zárt fele nézzen a gépet kezelő felé. Szerelje fel a védőburkolatot, oly módon, hogy a helyzetbe tartó vájat (7) a gép nyakán lévő mélyedése kerüljön, ami megakadályozza a védőburkolat oldalirányú elmozdulását és lehetővé teszi annak elfordítását a legmegfelelőbb szögbe. A védőburkolatot a (12) imbusz csavarral rögzítse. Szerszámcsere. A tengelyrögzítő gombot (1) benyomva, tartva illesszük a körmös kulcsot (10) a rögzítő anya furatába és az óramutató járásával megegyező irányba, húzzuk meg azt. Ezzel rögzítjük a köszörűkorongot. Korong cseréjekor ugyanezt a műveletet, fordított irányba végezzük el. Elektromos hálózat. A gépet csak olyan elektromos hálózathoz szabad csatlakoztatni, mely a gép adattábláján feltüntetett feszültséggel azonos paramétereket tartalmaz. A gép egyfázisú váltóáramú hálózathoz csatlakoztatható. A gép Európai Szabványnak megfelelő, kettős szigetelésű, ezért földvezeték nélküli hálózati aljzatról is használható. FIGYELEM: A sarokcsiszoló üzembe helyezése A gép biztonságos használata és a saját érdekében, kérjük, minden esetben használja az oldalsó markolatot. Az oldalsó markolat a fejbe egymással szemben lévő oldalon és felül becsavarható, ezzel jobb és balkezesek egyaránt használhatják a gépet. A markolatot jobbra forgatással, (az óramutató járásával megegyező irányba csavarva) lehet rögzíteni. A hátsó markolat a gomb (14) behúzása után három állásba elforgatható. A gépet először mindig szemrevételezze, hogy nincs-e látható sérülése, törés, repedés, az elektromos vezetéken és a villásdugón is. Ugyanez vonatkozik a vágó korongra is. Törött, repedt, sérült koronggal ne kezdjen dolgozni. Ezek ellenőrzése után dugja be a megfelelő 230V-os szabványos aljzatba a gép villásdugóját. A markolat megfogásával a véletlen beindítást megakadályozó biztonsági retesz megakadályozza a gép elindulását. A gépet elindítani csak tudatosan lehet, a nyomógomb (15) benyomásával és az indítókapcsoló behúzásával együttesen. A gomb elengedésével, vagy az indítókapcsoló felengedésével a gép azonnal kikapcsol. Egy-két próbaindítás után elkezdheti a munkát. Vágásnál ügyeljen arra, hogy a szikra nehogy valamit felgyújtson, vagy veszélyeztessen valakit a közelében. A gépet ne nyomja rá a megmunkálandó felületre, engedje azt a saját súlyánál fogva dolgozni, ne feszítse oldalirányba sem. A munka befejezése után a gépet megtisztítva tegye el.

5 A gép főbb részei: A hátsó markolat a gomb (14) behúzásával három állásba elfordítható

6 Korong csere: 1 Tengelyrögzítő gomb (korongcseréhez) 2 Köszörű tengely 3 Védőburkolat 4 Első markolat 5 Fogaskerékház 6 Korongrögzítő alsótárcsa 7 Védőburkolatot helyzetben tartó bütyök 8 Köszörűkorong 9 Korongrögzítő menetes tárcsa 10 Körmös kulcs 11 Imbuszkulcs 12 Védőburkolat rögzítő imbuszcsavar 13 Géptest 14 Kapcsológomb 15 Indítókapcsoló és nyomógomb 16 Markolat 17 Kábelvédő gumi 18 Szénkefe rögzítő műanyag csavar
