Akció AKCIÓS KIADVÁNY. Érvényes : visszavonásig. Fúrógépek. Lamellerek. Keményfém csigafúrók. Pneumatikus ütvecsavarozók. 50. oldal. 02.

Átírás

1 Akció 2015/I. AKCIÓS KIADVÁNY Érvényes : visszavonásig Fúrógépek Lamellerek Pneumatikus ütvecsavarozók Keményfém csigafúrók 02. oldal 30. oldal 50. oldal 04. oldal

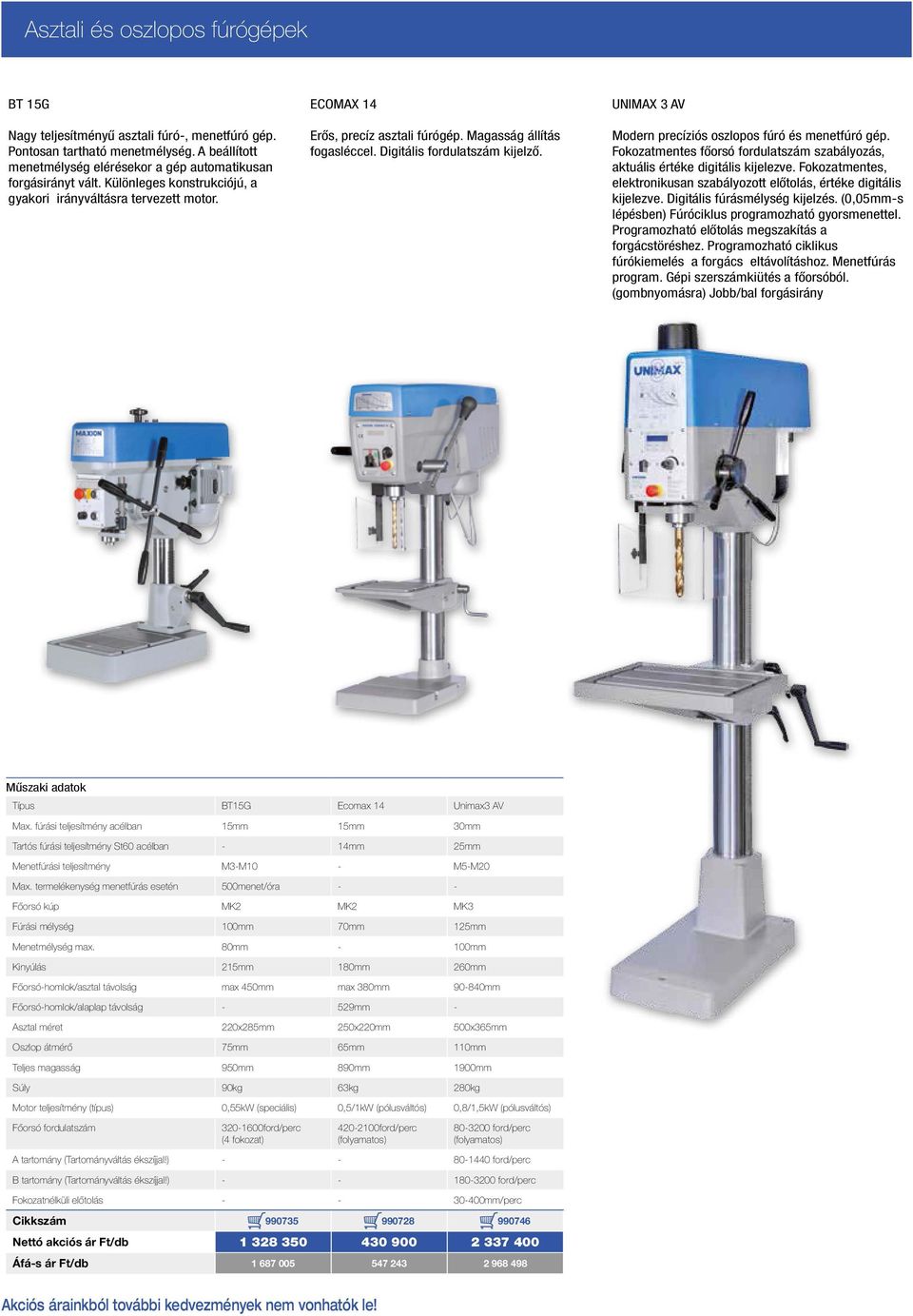

2 Asztali és oszlopos fúrógépek BT 15G ECOMAX 14 UNIMAX 3 AV Nagy teljesítményű asztali fúró-, menetfúró gép. Pontosan tartható menetmélység. A beállított menetmélység elérésekor a gép automatikusan forgásirányt vált. Különleges konstrukciójú, a gyakori irányváltásra tervezett motor. Erős, precíz asztali fúrógép. Magasság állítás fogasléccel. Digitális fordulatszám kijelző. Modern precíziós oszlopos fúró és menetfúró gép. Fokozatmentes főorsó fordulatszám szabályozás, aktuális értéke digitális kijelezve. Fokozatmentes, elektronikusan szabályozott előtolás, értéke digitális kijelezve. Digitális fúrásmélység kijelzés. (0,05-s lépésben) Fúróciklus programozható gyorsmenettel. Programozható előtolás megszakítás a forgácstöréshez. Programozható ciklikus fúrókiemelés a forgács eltávolításhoz. Menetfúrás program. Gépi szerszámkiütés a főorsóból. (gombnyomásra) Jobb/bal forgásirány Műszaki adatok Típus BT15G Ecomax 14 Unimax3 AV Max. fúrási teljesítmény acélban Tartós fúrási teljesítmény St60 acélban Menetfúrási teljesítmény M3-M10 - M5-M20 Max. termelékenység menetfúrás esetén 500menet/óra - - Főorsó kúp MK2 MK2 MK3 Fúrási mélység Menetmélység max Kinyúlás Főorsó-homlok/asztal távolság max 450 max Főorsó-homlok/alaplap távolság Asztal méret 220x x x365 Oszlop átmérő Teljes magasság Súly 90kg 63kg 280kg Motor teljesítmény (típus) 0,55kW (speciális) 0,5/1kW (pólusváltós) 0,8/1,5kW (pólusváltós) Főorsó fordulatszám ford/perc (4 fokozat) ford/perc (folyamatos) ford/perc (folyamatos) A tartomány (Tartományváltás ékszíjjal!) ford/perc B tartomány (Tartományváltás ékszíjjal!) ford/perc Fokozatnélküli előtolás /perc Áfá-s ár

3 Furatmegmunkáló szerszámok 3 Csigafúró készlet Csigafúró készlet Kat. szám: B Kat. szám: B Tulajdonságok tartomány 1-6/0,1 DB/készlet 51 Z3213 Tulajdonságok tartomány 1-10/0,5 magfúrók DB/készlet 24 Z3218 Alapanyag HSS Alapanyag HSS Kivitel köszörült Kivitel köszörült Felület kiképzés gőzölt Felület kiképzés gőzölt Doboz fém Doboz fém Csigafúró készlet Csigafúró készlet Kat. szám: B Kat. szám: B Tulajdonságok tartomány 1-13/0,5 DB/készlet 25 Z3219 Tulajdonságok tartomány 1-10/0,5 + magfúrók DB/készlet 24 Z3515 Alapanyag HSS Alapanyag HSS-E Kivitel köszörült Kivitel köszörült Felület kiképzés gőzölt Felület kiképzés fényes Doboz fém Doboz fém Csigafúró készlet Kat. szám: B Tulajdonságok tartomány 6-10/0,1 DB/készlet 41 Z3216 Alapanyag HSS Kivitel köszörült Felület kiképzés gőzölt Doboz fém

4 Furatmegmunkáló szerszámok 4 Keményfém csigafúró, nagy teljesítményű, 3xd Szerszámalapanyag: K30F keményfém, TiAlN bevonattal. Javasolt alkalmazás: Nagy teljesítményű csigafúró acélok és vasöntvények megmunkálására, beleértve a ferrites, martenzites korrózióálló acélokat is. TiAlN bevonattal az éltartam és termelékenység növelésére. Kat. szám: B Forgácsolási paraméter táblázat a 6. oldalon! VHM DIN 6537K ~ 3xd1 Ø d1 Ø l1 l2 Áfa-s ár Ø d1 Ø l1 l2 Áfa-s ár Ø d1 Ø l1 l2 Áfa-s ár 3,00 A ,80 B ,60 A ,10 B ,90 34 A ,70 A ,20 B ,00 B ,80 A ,30 A ,40 B ,10 B ,20 B ,90 B ,00 B ,50 A ,30 A ,10 B ,60 A , B ,20 B ,70 B ,80 B ,50 A ,60 A , B ,40 A ,90 A ,70 B ,50 A ,00 B ,80 A ,60 B ,10 B ,90 A ,70 A ,20 A ,00 B ,80 A ,30 24 A ,10 A ,90 A ,40 B ,20 B ,00 A ,50 B ,60 A ,30 B ,40 B ,20 A ,50 A ,65 A ,50 B ,70 A ,70 B ,60 A , A ,80 A ,90 B ,70 A ,80 A ,50 B ,70 A ,00 B ,90 B ,00 A ,10 B ,00 B ,20 B ,20 A , A ,50 B ,30 A ,20 A ,70 B ,50 28 B ,55 B ,25 A ,30 B ,00 A ,20 A ,60 B ,40 A ,50 A ,70 B ,50 A ,70 A ,80 A ,60 A ,00 B ,90 A ,70 A ,50 B ,00 A ,10 A ,80 A ,90 A ,00 B ,50 B ,20 A ,00 A ,00 A ,30 B ,10 A ,50 B , A ,50 A ,20 B , A ,00 B ,50 B ,60 A ,40 A ,00 B ,70 B ,50 B00927

5 Furatmegmunkáló szerszámok 5 Keményfém csigafúró, belső hűtésű, nagy teljesítményű, 5xd Szerszámalapanyag: K30F keményfém, TiAlN bevonattal. Javasolt alkalmazás: Nagy teljesítményű csigafúró acélok és vasöntvények megmunkálására, beleértve a ferrites, martenzites és ausztenites korrózióálló acélokat is. TiAlN bevonattal az éltartam és termelékenység növelésére. Kat. szám: B Forgácsolási paraméter táblázat a 6. oldalon! VHM DIN 6537L ~ 5xd1 Ø d1 3,00 Ø l1 l2 A ,10 A ,20 A ,30 A ,40 A ,50 A ,60 A ,70 A ,80 B ,90 A ,00 B ,10 A ,20 A ,30 A ,40 A ,50 A ,60 6 A ,65 A ,70 B ,80 B ,90 A ,00 A ,10 B ,20 A ,30 B , A ,50 A ,55 A ,60 B ,70 A ,80 B ,90 A ,00 B01249 Áfa-s ár Ø d1 6,90 Ø l1 l2 A ,00 B ,10 A ,20 A ,30 B ,40 A ,50 A ,60 A ,70 A ,80 A ,90 A ,00 B ,10 B ,20 B ,30 A ,40 A ,50 A ,60 A ,70 A ,80 A ,90 A ,00 A , A ,20 A ,25 A ,30 A ,40 B ,50 A ,60 A ,70 A ,80 A ,90 A ,00 A15592 Áfa-s ár Ø d1 10,90 Ø l1 l2 A ,00 B ,10 A ,20 A ,30 A ,40 A ,50 B ,60 A ,70 A ,80 A ,90 A ,00 B ,10 B ,20 A ,30 A ,50 B ,70 A , A ,50 A ,70 A ,80 A ,90 A ,00 A ,10 A ,20 A ,50 A ,70 A ,00 A ,20 B ,50 A ,70 A ,80 A ,00 A15634 Áfa-s ár ,10 A ,10 A ,50 B ,20 A ,30 A ,20 A ,30 A ,00 B ,50 B , A ,50 A ,40 A ,50 A ,00 B ,50 B ,60 A ,70 A ,60 A ,70 A ,00 B ,50 B ,80 A ,80 A ,00 B01435

6 Furatmegmunkáló szerszámok 6 Forgácsolási paraméterek Keményfém csigafúró, nagy teljesítményű, 3xd - B Előtolás /ford. Alapanyag Szakítósz/keménység Vc (m/min) Ø 3 Ø 4 Ø 5 Ø 6 Ø 8 Ø 10 Ø 12 Ø 16 Általános acélok < 500 N/² 95 0,11 0,13 0,13 0,16 0,2 0,24 0,24 0,3 Automata acélok < 850 N/² 100 0,14 0,16 0,16 0,2 0,24 0,3 0,3 0,35 Nemesithető acélok N/² 90 0,1 0,12 0,13 0,16 0,2 0,24 0,24 0,3 Szerszámacélok < 850 N/² 65 0,1 0,12 0,13 0,16 0,2 0,24 0,24 0,3 Szerszámacélok N/² 55 0,08 0,1 0,1 0,125 0,16 0,2 0,2 0,25 Rugóacélok < 330 HB 45 0,05 0,063 0,063 0,08 0,1 0,125 0,125 0,16 Nemesített acélok HRC 45 0,05 0,063 0,063 0,08 0,1 0,125 0,125 0,16 Nemesitett acélok HRC 25 0,04 0,05 0,05 0,063 0,08 0,1 0,1 0,125 Szürke öntvény < 240 HB 80 0,125 0,16 0,16 0,2 0,25 0,315 0,315 0,4 Gömbgrafitos öntvény < 300 HB 90 0,125 0,16 0,16 0,2 0,25 0,315 0,315 0,4 Titan és Titán ötvözetek < 850 N/² 35 0,063 0,08 0,08 0,1 0,1 0,11 0,12 0,14 Aluminium < 400 N/² 260 0,12 0,15 0,25 0,2 0,2 0,3 0,35 0,45 Auminium öntvények < 10% Si < 600 N/² 220 0,12 0,15 0,25 0,2 0,2 0,3 0,35 0,45 Aluminium öntvények > 10% Si < 600 N/² 180 0,12 0,15 0,25 0,2 0,2 0,3 0,35 0,45 Réz < 300 N/² 160 0,07 0,1 0,1 0,12 0,15 0,15 0,16 0,2 Sárgaréz, és jól forgácsolható rézötvözet < 500 N/² 150 0,12 0,14 0,14 0,16 0,2 0,25 0,3 0,35 Puha bronz < 350 N/² 150 0,11 0,12 0,12 0,16 0,18 0,2 0,22 0,25 Bronzok, rézötvözet < 600 N/² 80 0,12 0,14 0,14 0,18 0,22 0,25 0,28 0,3 Kemény bronz >600 N/² 50 0,05 0,06 0,06 0,08 0,1 0,12 0,14 0,16 Forgácsolási paraméterek Keményfém csigafúró, belső hűtésű, nagy teljesítményű, 5xd - B Előtolás /ford. Alapanyag Szakítósz/keménység Vc (m/min) Ø 3 Ø 4 Ø 5 Ø 6 Ø 8 Ø 10 Ø 12 Ø 16 Általános acélok < 500 N/² 110 0,11 0,13 0,13 0,16 0,2 0,24 0,24 0,3 Automata acélok < 850 N/² 120 0,14 0,16 0,16 0,2 0,24 0,3 0,3 0,35 Nemesithető acélok N/² 95 0,1 0,12 0,13 0,16 0,2 0,24 0,24 0,3 Szerszámacélok < 850 N/² 75 0,1 0,12 0,13 0,16 0,2 0,24 0,24 0,3 Szerszámacélok N/² 60 0,08 0,1 0,1 0,125 0,16 0,2 0,2 0,25 Rugóacélok < 330 HB 50 0,05 0,063 0,063 0,08 0,1 0,125 0,125 0,16 Rozsdamentes ausztenites acélok < 850 N/² 40 0,06 0,08 0,08 0,1 0,12 0,14 0,15 0,2 Nemesített acélok HRC 45 0,05 0,063 0,063 0,08 0,1 0,125 0,125 0,16 Nemesitett acélok HRC 25 0,04 0,05 0,05 0,063 0,08 0,1 0,1 0,125 Szürke öntvény < 240 HB 100 0,16 0,2 0,22 0,25 0,3 0,35 0,4 0,45 Gömbgrafitos öntvény < 300 HB 110 0,16 0,2 0,22 0,25 0,3 0,35 0,4 0,45 Titan és Titán ötvözetek < 850 N/² 40 0,063 0,08 0,08 0,1 0,125 0,16 0,16 0,2 Aluminium < 400 N/² 300 0,16 0,2 0,25 0,28 0,28 0,35 0,45 0,5 Auminium öntvények < 10% Si < 600 N/² 220 0,16 0,2 0,25 0,28 0,28 0,35 0,45 0,5 Aluminium öntvények > 10% Si < 600 N/² 180 0,16 0,2 0,25 0,28 0,28 0,35 0,45 0,5 Réz < 300 N/² 180 0,08 0,11 0,11 0,12 0,14 0,18 0,22 0,26 Sárgaréz, és jól forgácsolható rézötvözet < 500 N/² 180 0,15 0,18 0,18 0,2 0,25 0,3 0,35 0,4 Puha bronz < 350 N/² 150 0,11 0,12 0,12 0,16 0,18 0,2 0,22 0,25 Bronzok, rézötvözet < 600 N/² 80 0,12 0,14 0,14 0,18 0,22 0,25 0,28 0,3 Kemény bronz >600 N/² 50 0,05 0,06 0,06 0,08 0,1 0,12 0,14 0,16 A feltüntetett technológiai paraméterek tájékoztató irányértékek, melyektől az adott konkrét fúrási feladat és a körülmények függvényében eltérni célszerű lehet! Szállítási határidő: budapesti raktárunkból azonnal, a közbenső eladás miatti határidő módosítás jogának a fenntartásával! Megjegyzés: A korábbi beszállításból raktáron lévő termékek csomagolása és feliratozása eltérhet.

7 Furatmegmunkáló és menetszerszámok 7 Kúpsüllyesztő készlet, 90 -os, 3 élű B HSS-E Kúpsüllyesztő készlet műanyag dobozban Kúpsüllyesztő készlet bit befogású, 90 -os, 3 élű Szerszámalapanyag: HSS gyorsacél, bevonat nélkül Alkalmazás: Általános felhasználásra, furatok sorjázására és kúpos süllyesztésre, T hajtókarral Kat. szám: B B HSS Kúpsüllyesztő készlet műanyag dobozban 90 Készlet tartalma Ø Katalógusszám 6,3 / 8,0 / 10,0 / 12, B ,3 / 8,0 / 10,0 / 16, B ,3 / 8,0 / 10,0 / 12, B ,3 / 10,0 / 12,0 / 16, B ,0 / 16,0 / 20, B ,3 / 8,0 / 10,0 / 12,0 / 16, B Göbözött fúró ( cigányfúró ) Alapanyag: szerszámacél Műanyag nyeles kivitel Kat. szám: B Készlet tartalma Ø 6,3 / 8,3 / 10,4 / 12,4 / 16, ,3 / 8,3 / 10,4 / 12,4 / 16,5 / 20, Gépi menetfúró, M Javasolt alkalmazás: Általános menetfúrási feladatokhoz. Rövid átmenő és zsákfuratok megmunkálásához, az alábbi alapanyagokban: szerkezeti acélokhoz 800N/ 2 -ig, automata acélokhoz, rézötvözetekhez, szürkeöntvényhez, Al ötvözetekhez, ahol a Si tartalom < 10%. Kat. szám: C Ø 3, A , A , A Gépi menetfúró, M d1 P l1 l2 akciós Ø Ø ár M 3 0, ,5 9 A Kivitel: Terelőéles. A TiN bevonat a szerszám élettartamát jelentősen megnöveli. Javasolt alkalmazás: Átmenő furatok megmunkálásához, az alábbi alapanyagokban: automata acélokhoz, szerkezeti és nemesített acélokhoz 800 N/²-ig, Al ötvözetekhez, ahol a Si tartalom <10%. M 4 0, ,5 12 A M 5 0, A ,0 M 6 A , M 7 7,0 A M 8 1, ,0 18 A M 10 1, ,0 20 A Kat. szám: C TiN d1 Ø P l1 Ø l2 M 2 0, A ,8 M 2,5 0, A M 3 0,50 3,5 9 A M 3,5 0,60 4,0 11 A M 4 0, ,5 12 A M 5 0, A , M 6 A , M 7 7,0 A M 8 1, ,0 18 A M 10 1, ,0 20 A TIN

8 Menetszerszámok 8 Gépi menetfúró egyenes hornyú, B, DIN371 Alkalmazás: Széles alapanyag sprektumban átmenő furatok megmunkálására 1000 N/²-s szakítószilárdságig. Kat. szám: C P20310 Gépi menetfúró egyenes hornyú, B, DIN376 Alkalmazás: Széles alapanyag sprektumban átmenő furatok megmunkálására 1000 N/²-s szakítószilárdságig. Kat. szám: C P20360 d1 Ø P l1 l2 Ø M 3 0, ,5 A M 4 0, ,5 A M 5 0, A ,0 M 6 1, A M 8 1, ,0 A M 10 1, ,0 A Gépi menetfúró, M, Al Kat. szám: C Kivitel: Terelőéles, alacsony ötvözésű alumínium ötvözetekhez. ALS bevonat: A 4μm rétegvastagságú AluSpeed bevonat nagy szívósságot eredményez. Színe ezüstszürke, jó 1620 kenési tulajdonságot biztosít és megakadályozza az élrátét képződést. Ezt a bevonatot kifejezetten nagy teljesítményű forgácsoláshoz pl. alumíniumhoz és AlSi - ötvözetű anyagokhoz fejlesztették ki. d1 Ø P l1 l2 Ø M 12 1, ,0 A M 16 2, ,0 A M 20 2, ,0 A Gépi menetfúró egyenes hornyú, B, DIN371, INOX Alkalmazás: Átmenő furatokhoz nehezen megmunkálható alapanyagok megmunkálására 1200 N/ 2 -s szakítószilárdságig, beleértve a korrózióálló acélokat és bronzokat is. Gőzölt (VAP felület)! Kat. szám: C M20213 vap d1 Ø P l1 js16 l2 h9 Magfurat Ø Ø M 3 0, ,5 2,50 A M 4 0, ,5 3,30 A M 5 0, ,20 A , M 6 1, ,00 A20193 M 8 1, ,0 6,80 A M 10 1, ,0 8,50 A Gépi menetfúró, M, INOX Alkalmazás: Átmenő furatokhoz nehezen megmunkálható alapanyagokban acélokra 1100 N/ 2 -s szakítószilárdságig, beleértve a korrózióálló és hőálló acélokat, tiszta réz és rézötvözeteket is. Különlegességek: Kék gyűrű színjelölés. TiN bevonatos. Kat. szám: C TiN d1 Ø P l1 l2 Ø M 3 0, ,5 A M 4 0, ,5 A M 5 0, A ,0 M 6 1, A M 8 1, ,0 A M 10 1, ,0 A Gépi menetfúró egyenes hornyú, B, DIN376, INOX Alkalmazás: Átmenő furatokhoz nehezen megmunkálható alapanyagokban 1200 N/²-s szakítószilárdságig, beleértve a korrózióálló acélokat. Gőzölt (VAP felület)! Kat. szám: C M20263 vap TIN d1 Ø P l1 js16 l2 h9 Ø Magfurat Ø M 3 0, ,5 2,50 A M 4 0, ,5 3,30 A M 5 0, ,20 A ,0 M 6 1, ,00 A M 8 1, ,0 6,80 A M 10 1, ,0 8,50 A d1 Ø P l1 l2 Ø M 12 1, ,0 A M 16 2, ,0 A M 20 2, ,0 A

9 Menetszerszámok 9 Gépi menetfúró csavart hornyú, 40, C, DIN371 Alkalmazás: Univerzális menetfúró zsákfuratok megmunkálására hosszú forgácsot adó alapanyagokhoz 1000 N/ 2 -s szakítószilárdságig, legfőképpen 1,5-3xd menethosszokhoz. Kat. szám: C d1 Ø P l1 l2 Ø M 2,5 0, ,8 A M 3 0, ,5 A20550 M 4 0, ,5 A M 5 0, A ,0 M 6 1, A M 8 1, ,0 A M 10 1, ,0 A Gépi menetfúró csavart hornyú, 40, C, DIN376 Alkalmazás: Univerzális menetfúró zsákfuratok megmunkálására hosszú forgácsot adó alapanyagokhoz 1000 N/ 2 -s szakítószilárdságig. Kat. szám: C d1 Ø P l1 l2 Ø M 4 0, ,8 A M 5 0, ,5 A M 6 1, ,5 A20662 M 8 1, ,0 A M 10 1, ,0 A M 12 1, ,0 A M ,0 A ,00 20 M 16 A ,0 M 20 2, A M 24 3, ,0 A M 30 3, ,0 A Gépi menetfúró, M, Al Alkalmazás: Tiszta alumíniumhoz. ALS bevonat: A 4μm rétegvastagságú AluSpeed bevonat nagy szívósságot eredményez. Színe ezüstszürke, jó kenési tulajdonságot biztosít és megakadályozza az élrátét képződést. A szerszám felülete extrém sima - kiváló minőségű - megkönnyíti a forgácselvezetést. Ezt a bevonatot kifejezetten nagy teljesítményű forgácsoláshoz pl. alumíniumhoz és AlSi - ötvözetű anyagokhoz fejlesztették ki. Kat. szám: C d1 Ø P l1 js16 l2 h9 Ø Magfurat Ø M 3 0, ,0 3,5 2,50 A M 4 0, ,0 4,5 3,30 A20708 M 5 0, ,0 4,20 A ,0 M 6 1, ,0 5,00 A M 8 1, ,0 8,0 6,80 A M 10 1, ,0 10,0 8,50 A

10 Menetszerszámok 10 Gépi menetfúró csavart hornyú, 40, C, DIN371 Alkalmazás: Zsákfuratok megmunkálására nehezen forgácsolható alapanyaghoz 1200 N/ 2 -s szakítószilárdságig, beleértve a korrózióálló acélokat is. Kat. szám: C M20513 vap Gépi menetfúró csavart hornyú, 40, C, DIN376 Alkalmazás: Zsákfuratokhoz nehezen megmunkálható alapanyagokban 1200 N/ 2 -s szakítószilárdságig, beleértve a korrózióálló acélokat, bronzokat is. Kat. szám: C M20563 VAP d1 Ø P l1 l2 Ø M 3 0, ,7 A M 4 0, ,5 A M 5 0, A ,0 M 6 1, A M 8 1, ,0 A M 10 1, ,0 A Kombinált csigafúró-menetfúró, HSS Alkalmazás: Fúrás-menetfúrás egy lépésben. Vékony, jól forgácsolható alapanyagokhoz ajánlott szerszám. Vezetőcsapos menetfúróként előfúrt furatok menetelésére is alkalmas! Kat. szám: C d1 Ø P l1 l2 Ø M 12 1, ,0 A M 16 2, ,0 A M 20 2, ,0 A Gépi menetfúró, UNC Javasolt alkalmazás: Széles alapanyag spektrumban átmenő furatok megmunkálására 800 N/² szakítószilárdságig. Kat. szám: C B d1 Ø P l1 l2 l3 Ø M 4 0, A M 5 0, A M 6 1, A M 8 1, A M 10 1, A M 12 1, A Gépi menetfúró egyenes hornyú, B, DIN5156 Alkalmazás: Széles alapanyag spektrumban átmenő furatok megmunkálására 1200 N/ 2 szakítószilárdságig. Kat. szám: C P24360 d1 Ø Ø l1 l2 UNC 7/ , A UNC 1/2-13 9,0 23 A UNC 9/ ,0 110 A UNC 5/ ,0 A UNC 3/ ,0 125 A UNC 7/ A ,0 UNC A UNC 1.1/8-7 22, A Gépi menetfúró csavart hornyú, 40, C, DIN5156 Alkalmazás: Univerzális menetfúró zsákfuratok megmunkálására hosszú forgácsot adó alapanyagokhoz 850 N/ 2 szakítószilárdságig, legfőképpen 1,5-3xd menethosszokhoz. Kat. szám: C d1 Ø P l1 l2 Ø G 1/ ,0 A G 1/4 11,0 A G 3/8 12,0 A G 1/2 16,0 A G 5/ ,0 A G 3/ ,0 A G ,0 A d1 Ø P l1 l2 Ø G 1/ ,0 A G 1/4 11,0 A G 3/8 12,0 A G 1/ ,0 A G 3/ ,0 A G ,0 A

11 Menetszerszámok 11 Kézi menetfúró, metsző készlet fa dobozban, HSS Szerszám alapanyag: gyorsacél, (HSS) Kat. szám: C Kézi menetfúró, metsző készlet műanyag dobozban Szerszám alapanyag: gyorsacél, (HSS) Kat. szám: C Tartalom: - kézi menetfúrók DIN menetmetszők DIN 223 M3, M4, M5, M6, M8, M10, M12 - metsző fordítóvasak - menetfúró hajtóvasak Tartalom: - kézi menetfúrók DIN menetmetszők DIN 223 M12, M14, M16, M18, M20 - metsző fordítóvasak - menetfúró hajtóvasak tartomány: M3-M12 tartomány: M12-M20 Menetszerszám készlet, műanyag dobozban, M Tartalom: - (metsző + kézi menetfúró készlet): M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30 - metsző fordítóvasak - menetfúró hajtóvasak tartomány: M3-M Kat. szám: C Szerszám alapanyag WS HSS Kézi menetfúró, csigafúró, menetmetsző készlet Szerszám alapanyag: szerszámacél (WS) Menet méretek: (menetfúró + menetmetsző) - kézi menetfúrók DIN menetmetszők DIN 223 M3, M4, M5, M6, M8, M10, M12 - Csigafúró méretek: Ø2,5 ; Ø3,3 ; Ø4,2 ; Ø5 ; Ø6,8 ; Ø8,5 ; Ø10,2 DIN338 szerint - metsző fordítóvasak, - menetfúró hajtóvasak, Kat. szám: C tartomány: M3-M12 A készlet további tartozéka: - 1 db pontozó, - 1 db menetfésű, - 1 db csavarhúzó

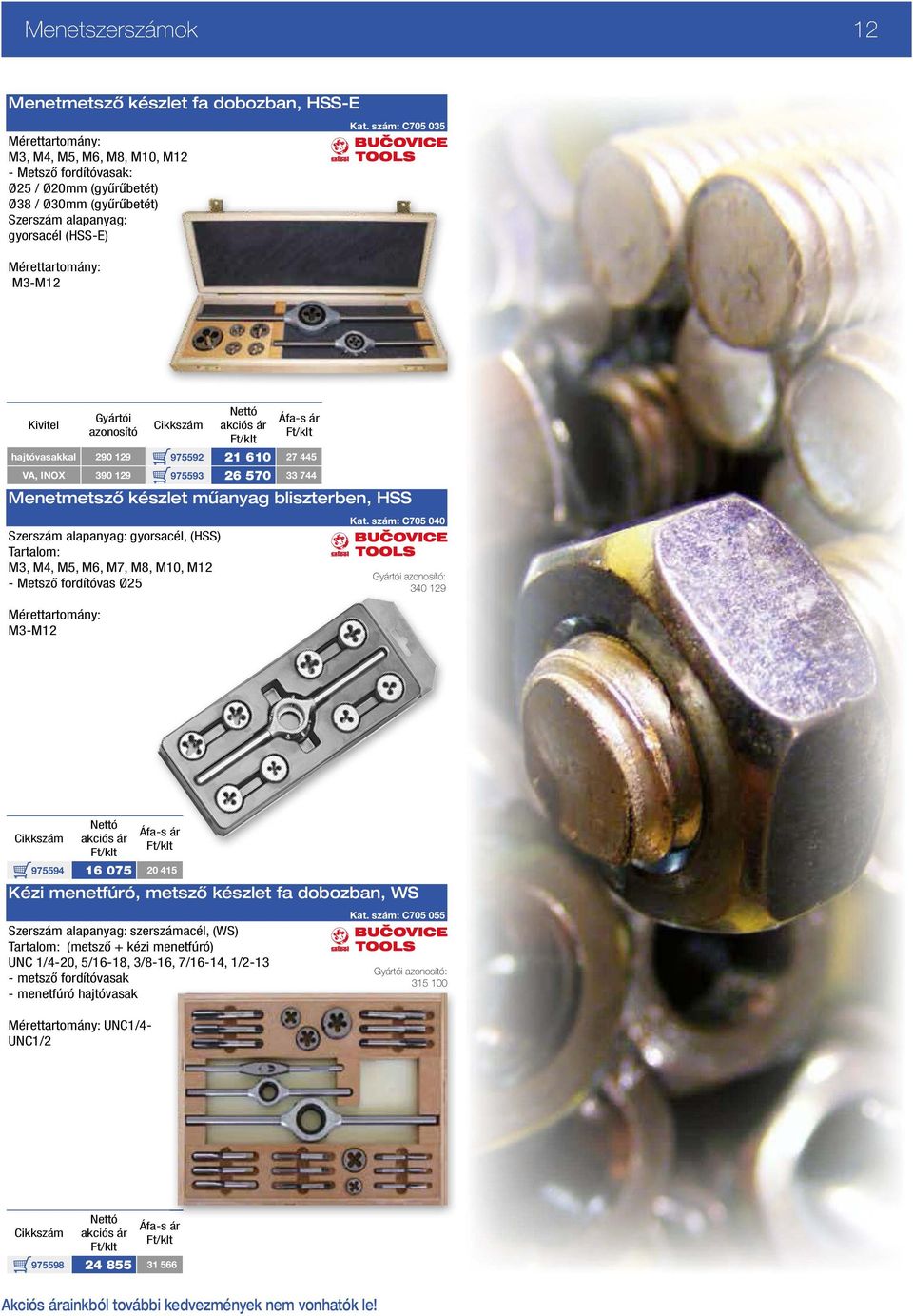

12 Menetszerszámok 12 Menetmetsző készlet fa dobozban, HSS-E tartomány: M3, M4, M5, M6, M8, M10, M12 - Metsző fordítóvasak: Ø25 / Ø20 (gyűrűbetét) Ø38 / Ø30 (gyűrűbetét) Szerszám alapanyag: gyorsacél (HSS-E) tartomány: M3-M12 Kat. szám: C Kivitel hajtóvasakkal VA, INOX Menetmetsző készlet műanyag bliszterben, HSS Szerszám alapanyag: gyorsacél, (HSS) Tartalom: M3, M4, M5, M6, M7, M8, M10, M12 - Metsző fordítóvas Ø25 tartomány: M3-M12 Kat. szám: C Kézi menetfúró, metsző készlet fa dobozban, WS Szerszám alapanyag: szerszámacél, (WS) Tartalom: (metsző + kézi menetfúró) UNC 1/4-20, 5/16-18, 3/8-16, 7/16-14, 1/ metsző fordítóvasak - menetfúró hajtóvasak tartomány: UNC1/4- UNC1/ Kat. szám: C

13 Menetszerszámok 13 Kézi menetfúró, csigafúró készlet műanyag dobozban, M Kat. szám: C tartomány: M3-M12 Szerszámalapanyag: gyorsacél (HSS) Menetfúró méretek: M3; M4; M5; M6; M8; M10; M12 DIN352 szerint Csigafúró méretek: Ø2,5 ; Ø3,3 ; Ø4,2 ; Ø5 ; Ø6,8 ; Ø8,5 ; Ø10,2 DIN338 szerint Gépi menetfúró + csigafúró készlet, M Szerszám alapanyag: menetfúró: gyorsacél (HSSE) csigafúró: gyorsacél (HSS) Kat. szám: C C Menetfúró méretek: M3; M4; M5; M6; M8; M10 DIN371 szerint M12 DIN376 szerint Csigafúró méretek: Ø2,5 ; Ø3,3 ; Ø4,2 ; Ø5 ; Ø6,8 ; Ø8,5 ; Ø10,2 DIN338 szerint Praktikus, ütésálló műanyag dobozban Egyenes B Horony 35 -os C A készletekben található menetfúrók tulajdonságai Felület Gőzölt Javasolt alkalmazás fekete TiN bevonat Katalógus szám átmenő furatokhoz 9900 C átmenő és zsák furatokhoz 9910 C átmenő furatokhoz, KO acélban is 9920 C zsákfuratokhoz, KO acélban is 9930 C Gépi menetfúró + csigafúró készlet, M Szerszám alapanyag: menetfúró: gyorsacél (HSSE) csigafúró: gyorsacél (HSS) Kat. szám: C C Menetfúró méretek: M3; M4; M5; M6; M8; M10 DIN371 szerint M12 DIN376 szerint Csigafúró méretek: Ø2,5 ; Ø3,3 ; Ø4,2 ; Ø5 ; Ø6,8 ; Ø8,5 ; Ø10,2 DIN338 szerint Praktikus, ütésálló műanyag dobozban Egyenes B Horony 35 -os C A készletekben található menetfúrók tulajdonságai Felület Gőzölt Javasolt alkalmazás fekete TiN bevonat Katalógus szám univerzális, átmenő furatokhoz 9940 TiN C univerzális, zsákfuratokhoz 9950 TiN C

14 Menetszerszámok 14 Menetfúró készlet bit befogással Szerszám alapanyag: gyorsacél (HSS) Kat. szám: C Menetfúró készlet bit befogással, hajtóvassal Szerszám alapanyag: gyorsacél (HSS) Kat. szám: C M3-M M3-M M4-M Kerepes menetfúró befogó Kat. szám: C M3-M Befogható menetfúrók Hossz M3-M A M5-M A Menetmegmunkálási megoldások minden feladathoz Tanácsadásért keresse munkatársainkat!

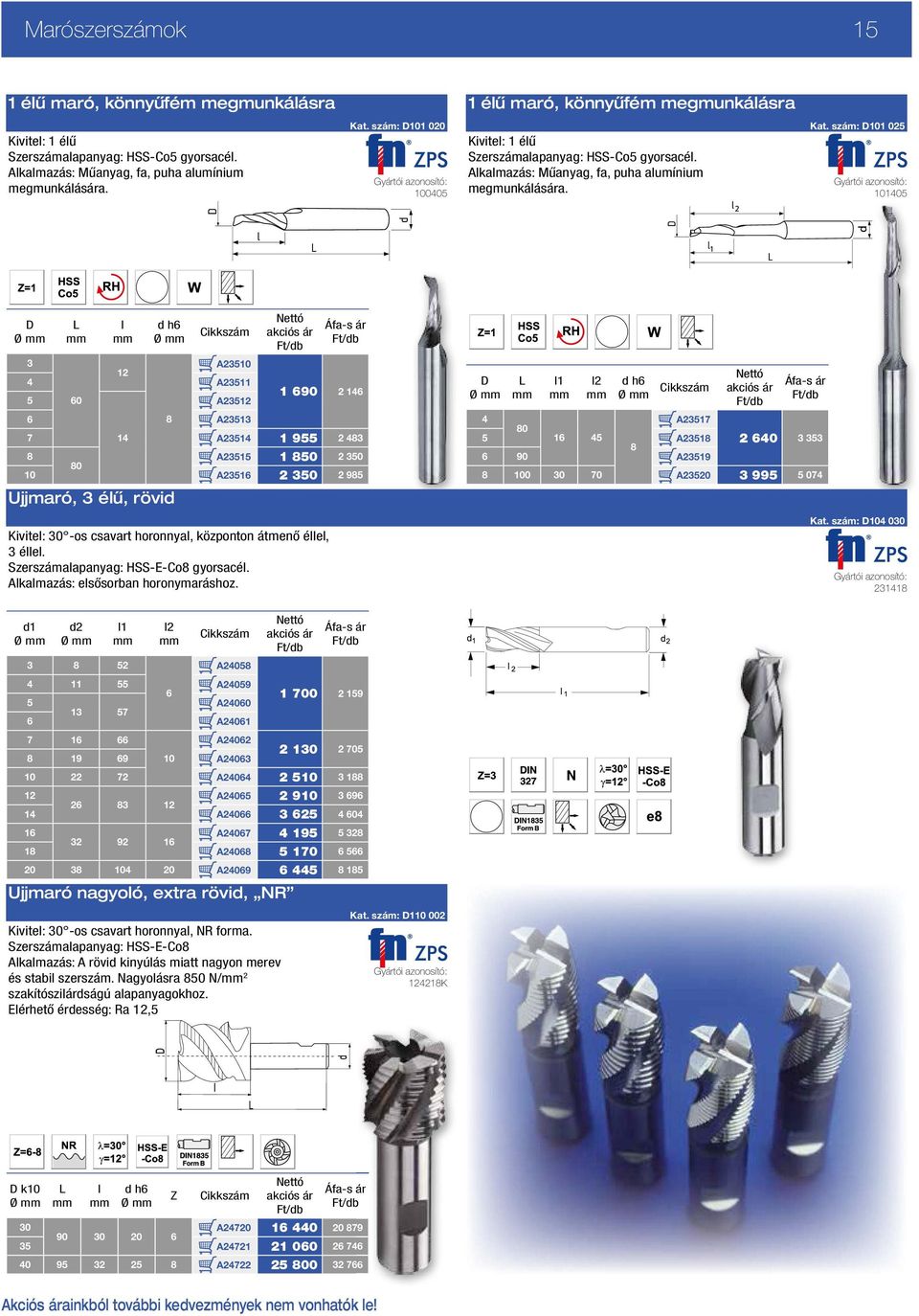

15 Marószerszámok 15 1 élű maró, könnyűfém megmunkálásra 1 élű maró, könnyűfém megmunkálásra Kivitel: 1 élű Szerszámalapanyag: HSS-Co5 gyorsacél. Alkalmazás: Műanyag, fa, puha alumínium megmunkálására. Kat. szám: D Kivitel: 1 élű Szerszámalapanyag: HSS-Co5 gyorsacél. Alkalmazás: Műanyag, fa, puha alumínium megmunkálására. Kat. szám: D D Ø L 60 l d h6 Ø 3 A A A A A A A Ujjmaró, 3 élű, rövid Kivitel: 30 -os csavart horonnyal, központon átmenő éllel, 3 éllel. Szerszámalapanyag: HSS-E-Co8 gyorsacél. Alkalmazás: elsősorban horonymaráshoz. D Ø L l1 l2 d h6 Ø A A A A Kat. szám: D d1 Ø Ø l1 l A A A A A A A A A A A A Ujjmaró nagyoló, extra rövid, NR Kivitel: 30 -os csavart horonnyal, NR forma. Szerszámalapanyag: HSS-E-Co8 Alkalmazás: A rövid kinyúlás miatt nagyon merev és stabil szerszám. Nagyolásra 850 N/ 2 szakítószilárdságú alapanyagokhoz. Elérhető érdesség: Ra 12,5 Kat. szám: D K D k10 Ø L l d h6 Ø Z A A A

16 Marószerszámok 16 Ujjmaró, nagyoló Kivitel: 30 -os csavart horonnyal, 1 él központon átmenő HR típus. Szerszámalapanyag: HSS-E-Co8. Alkalmazás: Acélokhoz 1200 N/² szakítószilárdságig, nagyoló marási feladatokhoz. Elérhető érdesség: Ra 6,3 Kat. szám: D d1 k12 Ø Ø l1 l Z A A A A A A A24767 A A A A24769 Ujjmaró, nagyoló d1 k12 Ø Ø l1 Kivitel: 30 -os csavart horonnyal, 1 él központon átmenő HR típus. Szerszámalapanyag: HSS-E-Co8. Alkalmazás: Acélokhoz 1200 N/² szakítószilárdságig, nagyoló marási feladatokhoz. Elérhető érdesség: Ra 6,3 l2 Z 17 A A A A A A A A A A Kat. szám: D d1 k12 Ø Ø l1 T-horony maró l2 Kivitel: Keresztfogazású, 10 -os, N kivitel. Szerszámalapanyag: HSS-E-Co5. Alkalmazás: DIN 650 szerinti, T- hornyok marásához. Z A A A A A A A A d1 k12 Ø Ø l1 l2 Z A A A A A A A Kat. szám: D d1 d11 h6 Ø Ø Z l1 S 11 53,5 4 A , ,0 6 A ,0 A ,0 A ,0 A ,0 A ,0 10 A d1 d11 h6 Ø Ø Z l1 S 25 82,0 11 A ,0 12 A ,0 14 A ,0 16 A ,0 18 A ,0 20 A ,0 22 A

17 Marószerszámok 17 Negyedkör-profilmaró Szerszámalapanyag: HSS-E-Co8. Szár: hengeres menesztő (Weldon) lappal. Alkalmazás: Általános marási feladatokhoz, saroklekerekítéshez. Kat. szám: D R H11 D Ø 1,0 8,0 d h6 L Z 1,5 9,0 A ,6 9,2 10 A ,0 10,0 A25028 A ,5 11,0 A ,0 12, A ,5 13,0 A ,0 14,0 12 A ,5 15,0 A ,0 16,0 A25034 Homlok-palástmaró R H11 D Ø d h6 L Z 5,5 19,0 A ,0 20,0 A ,5 21,0 A ,0 22,0 A ,5 23,0 A ,0 24,0 A ,5 25,0 A ,0 26,0 A ,5 27,0 A ,0 28,0 A25044 Kivitel: 25 -os csavart horonnyal, H forma. Szerszámalapanyag: HSS gyorsacél. Alkalmazás: acélokhoz 1100 N/² szakítószilárdságig, öntöttvashoz, rozsdamentes és saválló anyagokhoz, nemesített acélokhoz, ötvözött szerszámacélokhoz Kat. szám: D Djs16 Ø d h7 L Z A A A A A A A Keményfém 1 élű maró, DIN6527L, AL Kivitel: 30 -os csavarthoronnyal, 1 éllel Szerszámalapanyag: keményfém, bevonat nélkül Szár: hengeres, DIN6535 HA szerint Alkalmazás: műanyaghoz, alumíniumhoz Kat. szám: D BLC1Sxx30S Keményfém ujjmaró, 2 élű, DIN6527L, TIALN Kivitel: 30 -os csavart horonnyal, központon átmenő éllel, N forma, 2 éllel. Szerszámalapanyag: Keményfém, TiALN bevonattal. Szár: hengeres, DIN 6535 HA szerint. Alkalmazás: Elsősorban horonymaráshoz, széles alapanyag körben, max. 48 HRC keménységig! Kat. szám: D BLC2Lxx30S d1 h10 Ø Ø l1 l2 Áfa-s ár 3, A ,00 11 A ,00 54 A ,00 A , A , A , A d1 h10 Ø Ø l1 l2 3,00 7 A ,00 8 A ,00 A ,00 A , A , A , A , A , A

18 Marószerszámok 18 Keményfém ujjmaró könnyűfémhez, 2 élű, DIN6527L Kivitel: csavart hornyú 45 -os, 2 élű. Szerszámalapanyag: keményfém. Szár: Hengeres DIN 6535 HB szerint (Weldon). Alkalmazás: könnyűfémek megmunkálására. Kedvező ár/érték arány. Kat. szám: D BLW2LXX45S d1 h10 Ø Ø l1 l2 Áfa-s ár 3,00 8 A ,50 10 A ,00 A ,50 A ,00 A ,00 A , A Keményfém ujjmaró, 3 élű, DIN6527L, TIALN d1 h10 Ø Kivitel: 45 -os csavart horonnyal, központon átmenő éllel, N forma, 3 éllel. Szerszámalapanyag: Keményfém, TiALN bevonattal. Szár: hengeres. Alkalmazás: Széles alapanyag körben, max. 48 HRC keménységig! Ø l1 l2 Áfa-s ár 8, A ,00 A ,00 22 A ,00 12 A ,00 14 A , A , A Kat. szám: D BLC3Lxxxx45S d1 h10 Ø Ø l1 l2 3,00 7 A ,00 8 A ,00 A ,00 A , A , A , A , A , A Keményfém ujjmaró, 4 élű, DIN6527L, TIALN Kivitel: 30 -os csavart horonnyal, 4 élű, hosszú. Szerszámalapanyag: keményfém,tialn bevonattal. Szár: hengeres, DIN 6535 HA szerint. Alkalmazás: széles alapanyag körben, 48 HRC alapanyag keménységig. Kat. szám: D BLC4Lxxx30S d1 h10 Ø Ø l1 l2 3,00 8 A ,00 11 A ,00 A ,00 A , A , A , A , A , A

19 Marószerszámok és géptartozékok 19 Keményfém ujjmaró simító, DIN6527L, TiALN Kivitel: 45 -os csavarthoronnyal Szerszámalapanyag: keményfém TiALN bevonattal Szár: hengeres, DIN 6535 HA szerint. Alkalmazás: Általános simítási feladatokhoz, max. 55 HRC-ig. Kat. szám: D BLCxLxx45S d1 h10 Ø Ø l1 Fúrótokmány, kulcsos - Általános ipari alkalmazásra - Ütvefúrógépekhez is ajánlott! l2 Z 6, A , A , A , A , A , A Kat. szám: E Kulcs fúrótokmányhoz Kat. szám: E Befogási tartomány Tokmány felfogás 1-10 B16 A B16 A B16 A B18 A B22 A Felfogótüske fúrótokmányhoz, MK-B D Tokmány felfogás 6 10 A A A A Kat. szám: E KD kúp (MK) / tokmányfelfogás 1 / B10 A / B12 A / B16 A / B10 A / B12 A / B16 A / B18 A / B22 A / B12 A kúp (MK) / tokmányfelfogás 3 / B16 A / B18 A / B22 A / B24 A / B16 A / B18 A / B22 A / B24 A / B22 A

20 Géptartozékok 20 Menetfúró befogófej, forgásirány váltós "X" Kompakt kialakítású menetfúró befogófej, automatikus forgásirány váltással. A forgás kikapcsolás majd irányváltás a fej kihajtó orsó kihúzódásának a függvénye! Nincs szükség a menetfúráshoz forgásirány váltásra a szerszámgépen. A menetfúráshoz egyenletes - a folyamat szempontjából optimális - vágósebesség tartható, következményképp: - ideális forgácsolás, precíz menet - állandó, magas fordulatszám a menetvágáshoz - csökkenő gépidő a magas fordulatszámok illetve a forgásirány váltás elmaradása miatt - gépkímélés, mert nincs fordulatszám váltás %-s menetfúró éltartam növekedés - Energia takarékosság Alkalmazás: Fúrógépeken, kézi előtolással. Tulajdonságok: - Állítható nyomaték határoló, koppanásig fúrható menetek szerszámtörés nélkül - Automatikus forgásirány váltás (befogóorsó kihúzódásra) - Hosszkiegyenlítés - Rugalmas menetbekezdés - Jobbos menetekhez - Acéllamellás gumis befogó patronok - Gyors visszafutás: 1,75:1 - Cserélhető felfogó szárak (B.. kúppal) - Pontos menetmélység Szállítás: Dobozban, a szükséges kulcsokkal és kitámasztó karral. A felfogó tüske és a 2db menetfúró befogó patron külön rendelendők! - Felfogó tüske : E Acél lamellás gumis (Rubber Flex) patron: E Kat. szám: E A S d D L B Patron mérete Max. ford min1 Súly kg Áfa-s ár M 1,4-M 7 B ,5 J116, J , P M 3,0-M12 B ,0 J421, J , P Menetfúró befogófej, forgásirány váltós "RX" Robusztus kialakítású nagy teljesítményű menetelő fej. Különösen jól alkalmazható széria gyártáshoz, jobbos menetekhez! Rendelésre balos menethez való forgásiránnyal is szállítható! A magasabb igénybevételhez erősített (golyós szerkezetű) nyomatékhatároló! Menetformázáshoz is ajánlott! Egyéb paraméterekben az E ( X ) típushoz hasonló. Szállítás: Dobozban, a szükséges kulcsokkal és kitámasztó karral. A felfogó tüske és a 2db menetfúró befogó patron külön rendelendők! - Felfogó tüske : E Acél lamellás gumis (Rubber Flex) patron: E (A) - Menetfúrási tartomány acélban (B) - hosszkiegyenlítés Menetformázásnál a forgácsolási teljesítmény 20%-al csökkentendő! Kat. szám: E A S d D L B Patron mérete Max. ford min1 Súly kg Áfa-s ár M 1,4-M 7 B J116, J , A M 3,0-M12 B J421, J , A Szinkron menetfúróbefogó merev, feltűzhető Syncro menetfúró befogófej, hosszkiegyenlítés nélkül, több mérettartományt befogó patronokhoz. - Robusztus kialakítású menetelőfej főleg CNC központokhoz - Állítható négyszögbefogás - Moduláris meredekkúpbefogás a feltűzéshez - Belső kúppal DIN 238 szabvány szerint (A) - Menetfúrási tartomány acélban (B) - hosszkiegyenlítés Kat. szám: E A S F L B Patron mérete Súly kg Áfa-s ár M5-M18 B J443,J440 0, A M3-M12 B 12 37,5 64,5 28 J421,J422 0, A

21 Géptartozékok 21 Kiütőék, automata, orros Forgócsúcs 60 Speciális acél, edzett barnított. Nyél műanyag bevonatos, Piros. 1-3 nagyság, ujjvédővel. Előnyök: Egy kézzel használható. Egy egyszerű emelőnyomás egy fogasléccel két ellentétes mozgású éket mozgat (a másik kéz a szerszámot nem engedi elmozdulni). A szerszámok félautomata kiütővel történő lazításakor az orsó sérülése elkerülhető. Kat. szám: E os csúcsszög - DIN 228 szabvány szerint - Kivitel: edzett és köszörült - Max ütés: 0,005 Kat. szám: E Szerszámkúphoz MK Hossz BxT ,37 A ,53 A Gépsatu univerzális - Alaptest szürkeöntvényből - Alacsony, robusztus konstrukció - Hosszú pofamegvezetés - Szennyeződéstől védett orsó Tartozékok: - Kézikar - 2db horonykő Megjegyzés: fordítólalapra szerelhető (E ) Max terhelés kg Max ford. 1/perc d l D L MK , A MK , A MK , A MK , A MK A Kat. szám: E S h amax L A H K Max szorító erő dan Tömeg kg ,9 A ,9 A ,0 A ,0 A Gépsatu dönthető és forgatható - A Z tengely körül 360 -ban forgatható - Függőlegesen síkban ban között beállítható - Fordító alaplappal - Marási, gyalulási, fúrási feladatokhoz Tartozékok: - Kézikar - 2db horonykő Kat. szám: E S h amax L A H K Max szorító erő dan Tömeg kg ,5 A ,0 A ,2 A

22 Géptartozékok 22 Leszorító, csúsztatható Kompletten rögzítéssel együtt. Robusztus szorítóelem ötvözött nemesített acélból, kovácsolt kivitelben, szorítási magasság változtatható és az alapelem eltolható Részei: alapelem, tartóelem, rögíztő klt., nyomódarab sima felülettel Alkalmazás: - A tartóelemet a szerszámasztalon kell pozícionálni és rögzíteni. - Az alapelemet a tartóelemen lehet a kívánt pozícióba eltolni és ekkor alkalmazásra készen van. - Az állítócsavar mozgatásával lehet a szorítókart magasságban fokozatmentesen állítani és a munkadarabot leszorítani. - Nagyon robusztus szerkezeti kialakításának köszönhetően gyors és bonyodalom nélküli szorítás lehetséges. Előny: - Szorítóerő 16 kn-ig illetve 25 kn-ig - Forgácselterelő szerkezeti kialakítás - Alkalamazás es T-horonyban illetve raszteres lapon M12 és M16-os méretben - 4 nyomódarab variáció - Változtatható szorítási magasság Kat. szám: E S kód T-horony Csavar méret Hmin Hmax A A1 B B , M ,475 A M12 1,512 A31868 C G1 K L1 L2 SW Max erő kn Tömeg kg Cikk szám 1,34 A , ,042 A ,36 A M ,42 A M ,48 A ,58 A ,7 A31865 T-horony takaróléc, alumíniumprofil A gépasztal szabadon lévő T-hornyai betakarhatók. A gépasztal könnyen tisztítható, a munka végeztével a takarólécek egyszerűen eltávolíthatók. A kívánt hosszra vágás fűrészeléssel megoldható Kat. szám: E T-horony gépen 12 Hossz Tömeg g

23 Mérőeszközök, mérőműszerek 23 Tolómérő rögzítőcsavarral, mélységmérővel Skála osztás: 0,05 Mérési tartomány: Kivitel: Mérőfelület es nóniusz matt krómozással. Pontosság: DIN 862 szerint Kat. szám: F Tolómérő rögzítőcsavarral, mélységmérővel Mérési tartomány: Skálaosztás: 0,02 Kivitel: Csiszolt, polírozott felület. Pontosság: DIN 862 szerint Kat. szám: F Tolómérő rögzítőcsavaros, finomállítású Kivitel: Csizolt, polírozott felület Pontosság: DIN 862 Skálaosztás: 0,02 Kat. szám: F A Tolómérő rögzítőcsavarral, mélységmérővel Mérési tartomány: Skálaosztás: 0,02 Kivitel: Csiszolt, polírozott felület. Pontosság: DIN 862 szerint Kat. szám: F /0, A Kivitel 300/0, A Parallaxis mentes B Tolómérő, gyorsállítású Digitális tolómérő, nagy kijelzéssel Hagyományos tolómérő rugós rögzítővel. A csúszka csak a rugós feszítésű rögzítő benyomása után mozgatható. Külső és belső átmerők, lépcsők, mélységek méréséhez. Pontosság: ± 0,05 Kat. szám: F Felbontás: 0,01 Funkció: KI/BE kapcsolás, nulla állás Kat. szám: F /0,01 /inch A /0, A / 0, /0, A

24 Mérőeszközök, mérőműszerek 24 Digitális tolómérő, ABS, adatkimenet nélkül Beépített abszolút skálával rendelkezik. Egyedülálló nulla-helyzet beállítás, amely megmarad abszolút zérus pozíciónak addig, amíg az elemet ki nem cseréljük. Különösen nagy pontosság jellemzi, még a nagy sebességű elmozdulások esetében is. A tolóka a legjobb csúszási tulajdonságokkal. Az elem élettartama kb óra. Felső rögzítő csavarral. Pontosság: DIN 862 Felbontás: 0,01 Kat. szám: F Mikrométer tartó Max es méréstartományú kengyeles mikrométerek rögzítéséhez. Sorozatos mérésekhez. Gumírozott tartópofák. Öntvény konstrukció. Kat. szám: F / 0, x120x120 A Mérőóra Hegyeskörző, rugós Skálaosztás: 0,01. Külső gyűrű Ø 57. Folytonos skála. DIN szabvány. Pontosság: Mitutoyo háziszabvány/din. Üzemi tanúsítvánnyal szállítjuk. Kat. szám: F SB Finomállítással. Gyorsállító anyával. Kat. szám: F / 0, Rajztű 6 szögű. Nikkelezett. Keményfém csúcs. Kat. szám: F A Mérőműszerek széles választékban minden feladathoz A részletekért keresse munkatársainkat! 150 A

25 Mérőeszközök, mérőműszerek 25 Talpas derékszög Kivitel: - Alapanyag: speciális szerszámacél. - Precíziós kivitel. - Az oldalak és az élek finoman köszörülve Pontosság Kat. szám: F x 50, DIN875/I B x 70, DIN875/I B x100, DIN875/I B x130, DIN875/I B x165, DIN875/I B x200, DIN875/I B x265, DIN875/I B Élderékszög, kés alakú éllel, talpas Kivitel: - Az élek edzettek, finoman köszörültek, leppeltek. - E típus - 55 HRC Pontosság: 00 Kat. szám: F Derékszög Kivitel: - Alapanyag: speciális szerszámacél. - Precíziós kivitel. - Az oldalak és az élek finoman köszörülve. - Pontosság DIN 875/1 63x 35 CSN / B x 63 CSN / B x100 CSN / B x130 CSN / B x160 CSN / B Kat. szám: F x 50, DIN875/I B x 70, DIN875/I B x100, DIN875/I B x130, DIN875/I B x165, DIN875/I B x200, DIN875/I B x265, DIN875/I B

26 Mérőeszközök, mérőműszerek 26 Hegesztési varratellenőrző Menetfésű Analóg: Lapos hegesztési varratok és sarokban lévő hegesztési varratok mérésére. V-alakú varrat ellenőrzéséhez 60, 70, 80, 90 -os szögek találhatók rajta. Kat. szám: F Külső és belső menetek méréséhez. Metrikus és whitworth menetekhez. 52 részes Kat. szám: F Rozsdamentes Skálaosztás: 0,1 A A Hézagmérő, 20 lapos Kézi nagyító, LED-es világítással Kivitel: normál acél 0,05-1,0 Kat. szám: F Karcolás- és oldószermentes kivitel. : - Nagyítás: 10 x - Lencse méret: 30 Kat. szám: F A x 30 A Mert minden milliméter számít!

27 Reszelők, csiszolók, fenőidomok 27 Reszelő készlet, műanyag nyéllel Kivitel: 5 részes, műanyag nyelű, PVC tasakban. Kat. szám: G Faráspoly készlet PVC tasakban, tűreszelő alak Kat. szám: G Kivitel: - 6 részes készlet, PCV tasakban - műanyag nyéllel - szerszámalapanyag: szerszámacél - alkalmazás: faipari munkákhoz, hobby modellezéshez 200/ / / Köszörűkő 10V31 Monokristályos elektrokorund szemcse rendkívül kemény, szívós, optimalizálja a köszörülési paramétereket, növeli az anyagleválasztási teljesítményt. Hőre érzékeny, magasan edzett (60-65HRC) szerszámok megmunkálásához ajánlott, jó leválasztási teljesítményt biztosít a felület beégése nélkül. Kat. szám: G L 2 160/1 B Fűrészélező korong 9V Felhasználása: fűrészlapok élezése Szendvicskorong: Mivel két komponensből áll így fehér puhább, a rózsaszín keményebb anyag. Ezért nagyon jó éltartó. Kat. szám: G X 8X20 60L 80M A X 8X20 60L 80N A X 8X32 60/80LN 200X10X32 6A/7A 60L A38840 A X25X76 9A46K A Fenőidom négyzet, zöld 49C 250X 8X32 6A/7A 60L/80N 250X10X32 6A/7A 60L/80N 250X12X32 6A/7A 60L/80M 250X13X32 6A/7A 60L/80N B20792 B20793 B20794 B20797 Fenőidom téglalap, zöld 49C Kivitel: zöld szilícium-karbid, keramikus kötőanyag Felhasználás: acél (szerkezeti), acél (<55HRC), acél (<67HRC), inox, keményfém SIC, öntvény Kat. szám: G C Kivitel: zöld szilícium-karbid, keramikus kötőanyag Felhasználás: acél (szerkezeti), acél (<55HRC), acél (<67HRC), inox, keményfém SIC, öntvény Kat. szám: G C 100X10 2C 220N 100X10 2C 320N A39328 A X20X 6 2C 220N A X20 49C 220N 200X20 2C 120N A39337 A X20X10 2C 120N 150X20X10 2C 320N A39354 A

28 L 2 Fenőidomok, kőszabályozók 28 Fenőidom háromélű, zöld 49C Fenőidom kör, zöld 49C Kivitel: zöld szilícium-karbid, keramikus kötőanyag Felhasználás: acél (szerkezeti), acél (<55HRC), acél (<67HRC), inox, keményfém SIC, öntvény Kat. szám: G C Kivitel: zöld szilícium-karbid, keramikus kötőanyag Felhasználás: acél (szerkezeti), acél (<55HRC), acél (<67HRC), inox, keményfém SIC, öntvény Kat. szám: G C 100X10 2C 120N 100X10 2C 220N A39371 A L 2 100X10 2C 220N A X20 2C 320N A X20 2C 120N A Fenőidom félkör, zöld 49C Fenőidom, olajos Kivitel: zöld szilícium-karbid, keramikus kötőanyag Felhasználás: acél (szerkezeti), acél (<55HRC), acél (<67HRC), inox, keményfém SIC, öntvény Kat. szám: G C Alapanyag: mesterséges korund Sötét rész finom a világos rész pedig durva szemcsés :130x50x25 Kat. szám: G X13 49C 120N A X20 49C 220N A X50X25 A Kőszabályozó rúd Kőszabályzó hasáb Felhasználás : Köszörűkorongok szabályzása Anyaga: fekete szilicium-karbid, magnéziumos kötőanyag Kat. szám: G C Felhasználása : köszörűkorongok szabályozása Anyaga: fekete szilicium karbid, keramikus kötöanyag Kat. szám: G C 350X17 1C 10O A X30X30 1C 14P A

29 Vágó és tisztítókorongok 29 Tisztítókorong Tisztítókorong Alkalmazás: A féegmunkálás minden területén. Keménység: közepes Minőségi osztály: Extra Kat. szám: G A24 EX Extra Alkalmazás: alumínium illetve minden más színesfém megmunkálásához. Keménység: puha Minőségi osztály: Supra Kat. szám: G A46 N Supra D x h x d Rendelési szám 115 x 6 x 22 A x 6 x 22 A x 6 x 22 A x 6 x 22 A D x h x d Rendelési szám 180 x 8 x 22 A X6X22,2 A x 6 x 22 A X6X22,2 A x 8 x 22 A X6X22,2 A Vágókorong A24Extra, egyenes Vágókorong, fémre, Extra Alkalmazás: A féegmunkálás minden területén. Keménység: közepes Minőségi osztály: Extra Kat. szám: G A24 EX Alkalmazás: Extra vékony vágókorong rozsdamentes acélból készült vékonyfalú profilok és csövek megmunkálására Keménység: kemény Minőségi osztály: Extra Kat. szám: G A 60 EX D x h x d 115 x 2,5 x 22 A x 2,5 x 22 A x 2,5 x 22 A x 2 x 22 A x 3 x 22 A D x h x d Rendelési szám 230 x 2 x 22 A x 1 x 22 A x 3 x 22 A x 1 x 22 A Vágókorong, fémre, INOX, Special Vágókorong, fémre Alkalmazás: Vékonyfalú szerelvények és csövek megmunkálásához. Keménység: kemény Minőségi osztály: Special Kat. szám: G A 60 TZ Könnyű, gyors, pontos munkavégzés. Sorjamentes vágás, kis anyagveszteség. Különlegesen vékony darabolókorongok szerkezeti acélhoz. Lemezek, kis keresztmetszetű rudak, profilok darabolása. Kat. szám: G A 60 S7 BF D x h x d Rendelési szám D x H x T Rendelési szám 115 x 1 x 22 A x 1 x 22 A x 1 x 22 A x 1 x 22 A
