rehau rendszertechnika biogáz-berendezésekhez komplett megoldások egy kézből szállítási program

Átírás

1 rehau rendszertechnika biogáz-berendezésekhez komplett megoldások egy kézből szállítási program Érvényes januártól A műszaki változtatás jogát fenntartjuk! Construction Automotive Industry

2 Komplett megoldások egy kézből REHAU birtokában van a megfelelő know-how A REHAU sok éve úttörő szerepet tölt be az erőforrásokat kímélő technológiák és a környezetbarát alapanyagok fejlesztésében az építőipar számára. A REHAU bioenergiával kapcsolatos szaktudását mára már több mint 200 biogázüzem tanúsítja. A REHAU rendszert szállít A biogázüzemekhez szállított REHAU csőkomponensek optimális összhangban szavatolják a maximális energiahatékonyságot, biztonságot és hosszú élettartamot. A fermentáló fűtéstől a nyomócsőrendszereken és a tárolóterek vízelvezetési megoldásain keresztül a hatékony helyi hőszolgáltatási rendszer csatlakoztatásáig minden optimálisan igazodik egymáshoz. A REHAU szolgáltatást, biztonságot és minőséget kínál A biogázüzemekhez kínált REHAU csőrendszerek beváltak a gyakorlatban, és sokszorosan helyt álltak a mindennapos használat során. Bevizsgált alapanyagainkat folyamatosan a legszigorúbb ellenőrzéseknek vetjük alá, így azok maximális biztonságot szavatolnak a berendezés teljes élettartama során. Saját szakembereink bármikor bizalommal megkereshetők tanácsadási és ügyfélszolgálati igényekkel. Keresse fel egyszerűen a legközelebbi REHAU értékesítési irodát, vagy látogasson el a weboldalra. 2

3 Tartalomjegyzék Újdonságok Az előnyök gyors áttekintése Általános tudnivalók RAUBIO fermentáló fűtésrendszer Érvényesség Terméktulajdonságok Termékszabványok/műszaki szállítási feltételek Fermentáló fűtés rögzítőrendszere Szállítási program RAUVITHERM helyi hőellátó rendszer Általános tudnivalók RAUVITHERM helyi hőellátó rendszer Érvényesség Terméktulajdonságok Termékszabványok/műszaki szállítási feltételek Biztonságtechnikai tudnivalók Szállítási program REHAU toldóhüvelyes kötéstechnika, SDR REHAU golyóscsap toldóhüvelyes véggel, SDR FUSAPEX kötéstechnika RAUVITHERM KARMANTYÚKÉSZLETEK Falátvezetések és véglezáró sapkák Rögzítőbilincs AWADUKT PP SN 10 biomassza-szállítórendszer Általános tudnivalók Biomassza-szállítórendszer RAU-PP anyagból Érvényesség Terméktulajdonságok Termékszabványok/műszaki szállítási feltételek Biztonságtechnikai tudnivalók Szállítási program RAUPROTECT gázszállítórendszer Általános tudnivalók RAUPROTECT gázszállítórendszer PE 100-RC GAS anyagból Érvényesség Terméktulajdonságok Visszakövethetőség Szállítási program RAUBIO gázkondenzátum-gyűjtőakna, DN Általános tudnivalók Gázkondenzátum-gyűjtőakna PP anyagból Érvényesség Terméktulajdonságok Termékszabványok/műszaki szállítási feltételek Biztonságtechnikai tudnivalók Szállítási program

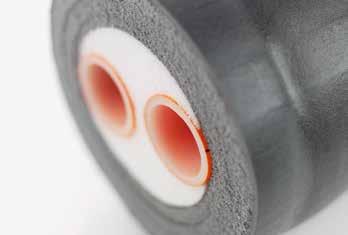

4 1 újdonságok A REHAU által újonnan fejlesztett, előszigetelt RAUVITHERM csőrendszer a rendkívüli rugalmasságot nagyon jó hőszigetelő tulajdonságokkal és maximális biztonsággal egyesíti. A RAUVITHERM komplett idom- és tartozékprogrammal rendelkező egyszeres (max. d110) és dupla (max. d63) vezetékei ideálisan a mindenkori alkalmazási esetre szabhatók. Az erősen profilozott külső köpenycső rendkívül jól fektethető az akár 300 méteres tekercshosszak pedig nagyobb távolságon is nagyon gazdaságossá teszik a kivitelezést. A hőszolgáltatási hálózatok új piacán gyakran szükséges a meglévő hálózatok bővítése, csakúgy, mint a különböző előszigetelt csőrendszerek kombinációja. Az új RAUVITHERM hőszigetelő héj rendszerrel a REHAU 220 mm külső átmérőig kínál a távhővezetékek összekötéséhez, illetve leágaztatásához. A jól bevált REHAU zsugorcsöves technika alkalmazásának köszönhetően a rendszer minden elterjedt külső átmérőhöz hozzáigazítható. A PUR-héjkitöltő hab használatával a hőszigetelő héjak minimálisra csökkenti a hőveszteséget a kötéseknél ábra 1 2. ábra 4

5 2. Az előnyök gyors áttekintése RAUBIO fermentáló fűtésrendszer PE-X anyagból szürke védőréteggel a fermentáló fűtés felé, közvetlenül a biomasszában vagy a fermentáló falába --Nincs mikrobiológiai korrózió (MIC), mint a rozsdamentes acélnál --Nagy ellenállóképesség savakkal, hőmérséklettel és nyomással szemben --Biztonságos rögzítés dinamikus terhelésnél is REHAU RAUTHERMEX helyi és távhőellátás --Tartósan tömör kötés REHAU toldóhüvellyel --Nagyon jó hőszigetelés --Gyors, egyszerű és biztonságos RAUVITHERM szigetelő héj technika RAUBIO GÁZKONDENZÁTUM-GYŰJTŐAKNA --Beépített kondenzátum-leválasztás opcionális elzáró funkcióval a gázvezeték nyomásellenőrzéséhez --A moduláris rendszernek köszönhetően az építkezésen egyszerűen, emelőberendezés nélkül mozgatható --Korrózió- és vegyszerálló a korszerű PP anyagnak köszönhetően AWADUKT PP SN10 biomassza-szállítórendszer Szállócső polipropilénből a biomassza gravitációs szállításához --Magas kopásállóság --Magas kémiai ellenállóképesség --Nagy statikus terhelhetőség RAUPROTECT gázszállítórendszer Biogáz-vezeték pontterhelés elleni védelemmel --Vegyi anyagoknak ellenálló és korrózióálló, különösen biogázzal szemben --Homokágy nélküli fektetés --Nincs pontterhelés alatti repedésképződés --Költséges talajcsere nélkül fektethető 5

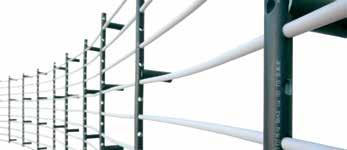

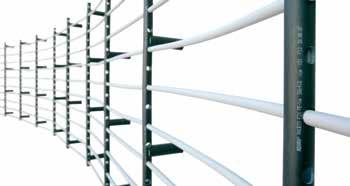

6 3. Általános tudnivalók 3.1. RAUBIO fermentáló fűtésrendszer Tökéletesen összehangolt megoldás kiváló minőségű PE-Xa anyagból készült tartórendszerrel, amely nem érzékeny bevágásokkal és a feszültség okozta repedések tovább terjedésével szemben. A savakkal, hőmérséklettel és nyomással szembeni nagy ellenállóképesség mellett egy kiegészítő diffúziózáró réteg csökkenti a szénhidrogének bejutását. Más alapanyagokkal, például a rozsdamentes acéllal szemben, nincs mikrobiológiai korrózió (MIC) Érvényesség Az itt közölt információk a fermentáló fűtésekhez kínált RAUBIO PE-Xa csövekre é sraubio Fix tartórendszerekre érvényesek Terméktulajdonságok Maximális megengedett üzemi nyomás és üzemi hőmérséklet a DIN szabvány szerint RAUBIO PE-Xa cső C=1,25 40 C 9,4 bar 50 év 50 C 8,4 bar 50 év 60 C 7,5 bar 50 év 70 C 6,7 bar 50 év 80 C 6,1 bar 25 év További terméktulajdonságok Tulajdonság Irányadó érték Sűrűség 0,94 g/cm 3 Közepes hőtágulási 1, K -1 együttható a hőmérséklet-tartományban (0 70 C) hővezető képesség kb. 0,38 W/mK Rugalmassági modulus 600 N/mm² Építési anyagosztály a DIN 4102 szerint B2 (normál gyúlékonyság) Cső érdessége 0,007 mm RAUBIO nagy nyomáson térhálósított polietilén alapanyagból (RAU-PE-Xa), DIN 16892/93. --UV-stabilizált, natúr színben, szürke védőréteggel RAU-PE anyagból --Diffúziózáró réteg a szénhidrogének bevitelének csökkentésére --A cső anyaga nem érzékeny a sérülésekkel, például karcolással és feszültség okozta repedések terjedésével szemben Termékszabványok/műszaki szállítási feltételek Haszoncső térhálósított polietilénből a DIN 16892, DIN szerint és oxigéndiffúzió-záró réteggel a DIN 4726 szerint Fermentáló fűtés rögzítőrendszere --A hatékony átfogó rendszert PE-X anyagból készült fermentálórögzítés teszi teljessé --Bevált, speciális injektálóhabarcs építésfelügyeleti jóváhagyással a rögzítéshez --Rögzítési pontonként akár 4500 N húzóerőnek képes ellenállni 50 C-on --Egyszerű és korróziómentes rögzítés --Maximális biztonság nagy arányú szárazanyagnál is 6

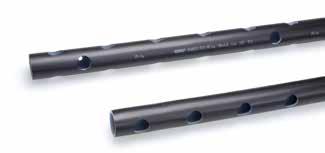

7 3.2. Szállítási program RAUBIO PE-Xa csövek a fermentáló fűtéséhez, nagy nyomáson térhálósított polietilén alapanyagból (RAU-PE-Xa) DIN 16892/93 szerint, párazáró réteggel (EVOH) a DIN 4726 szerint és RAU-PE anyagú védőréteggel. Szín: szürke Szállítás tekercsekben. RAUBIO PE-Xa SDR 13 Cikkszám Szállítási hossz* dxs Súly Csőtérfogat [m] [mm] [kg/m] [l/m] x1,8 0,12 0, x1,8 0,12 0, x1,8 0,12 0, x1,8 0,12 0, x1,8 0,12 0,36 * további hosszúságok ajánlatkérés alapján RAUBIO PE-Xa SDR 13 (20 x 1,5), valamint RAUBIO PE-Xa SDR 11 (20 x 1,9, 25 x 2,3) külön ajánlatkérésre. RAUBIO FIX PE-Xa sín A RAUBIO Fix rendszer része a fermentáló fűtés rögzítéséhez ^ 1 m: 16 furat csőfelfogatáshoz; 3 furat = rögzítési pont ^ 2 m: 26 furat csőfelfogatáshoz; 4 furat = rögzítési pont PE-Xa a DIN 16892/93 szerint és PE UV-védőréteg. Szín: fekete Cikkszám Megnevezés Hossz Csőrögzítők/ db/egység cm db RAUBIO FIX PE-Xa sín, 1 m RAUBIO FIX PE-Xa sín, 2 m RAUBIO FIX távtartók A RAUBIO Fix rendszer része a fermentáló fűtés rögzítéséhez 6,5 cm: kompatibilis a 6,5 cm-es távtartóval PE-Xa a DIN 16892/93 szerint és PE UV-védőréteg. Szín: fekete Cikkszám Megnevezés Hossz db/egység cm RAUBIO Fix távtartók, 6,5 cm 6,5 1 7

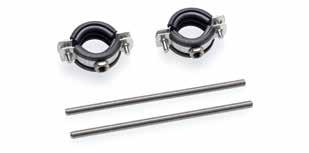

8 RAUBIO FIX csavarkészlet A RAUBIO Fix rendszer része a fermentáló fűtés rögzítéséhez 6,5 cm: kompatibilis a 6,5 cm-es távtartóval Csavarkészlet, 36 rögzítési ponthoz elegendő, tartalma: --36 horgonyrúd: 6,5 cm: M8 x 130, V4A --40 alátétkorong: 25 x 8,4 x 1,5 --1 patron FIS V360S injektálóhabarcs, 2 statikus keverővel --Alkalmazási kísérőlap Cikkszám Megnevezés Hossz db/egység cm RAUBIO Fix csavarkészlet, 6,5 cm 6,5 36 RAUBIO FIX csőbilincs készlet A fermentáló fűtés betonban történő rögzítésére szolgáló RAUBIO Fix rendszer része. Készlet tartalma: --10 horgonyrúd, M8x175 (hosszú), ill. M8 x 75 (rövid), V4A --10 csőbilincs, V4A Cikkszám Megnevezés Igény db/egység RAUBIO FIX csőbilincs készlet, hosszú min. 2 db/fűtőkör RAUBIO FIX csőbilincs készlet, rövid min. 2 db/fűtőkör 10 RAUBIO FIX injektáló habarcs A készlet tartalma: --1 patron FIS V360S injektálóhabarcs --2 statikus keverő --szerelési utasítás Elegendő: kb. 40 rögzítési ponthoz Cikkszám Megnevezés Igény db/egység RAUBIO FIX injektáló habarcs 1 egység/kb. 40 rögzítési pont 1 RAUBIO FIX szerszámkészlet Injektálással történő szereléshez. A készlet tartalma: --1 FIS AM kinyomópisztoly --1 kifúvató --1 kifúvatópisztoly (sűrített levegős pisztoly) --2 tisztítókefe (akkus csavarozó használata) --2 SDS fúrószár, 10x hatlapú betét 1/4, hosszú SW13 Szállítás szerszámkofferben. Cikkszám Megnevezés Kiszállítási egység RAUBIO Fix szerszámkészlet 1 készlet 8

9 RAUBIO FIX tisztítókefék Furatok tisztításához. A készlet 5 pótkefét tartalmaz. Cikkszám Megnevezés db/egység RAUBIO Fix tisztítókefék 5 RAUBIO többfunkciós tömítőkarima A RAUBIO csöveknek a fermentáló belső és külső oldala közötti átvezetéséhez és szigeteléséhez. 5 m vízoszlopig és 70 C-os fermentáló hőmérsékletig tömített. Tömítőgumi: NBR Nyomókorong: V4A Csavarok/csavaranyák: V4A Cikkszám Csőátvezetések száma csövekhez csövekhez Külső átmérő SDR 13 SDR 11 [mm] x1,8 25 x 2, x1,8 25 x 2,3 250 * különleges méret RAUBIO többfunkciós tömítőkarima 20 x 1,5 (SDR 13) és 20 x 1,9 (SDR 11) csövekhez ajánlatkérés alapján. Béléscső Használható RAUBIO többfunkciós tömítőkarimákhoz (10/16-os átvezetésekhez) és RAUTHERMEX fali átvezető karimákhoz (FA 40 és FA 80, lásd 4. fejezet, 22. oldal). Erősen érdesített felülettel a falazatban vagy betonban történő biztonságos vízszigeteléshez. A béléscső a héjtartókkal együtt a betonszerkezetekbe betonozható. PVC Cikkszám ID Külső átmérő Hossz Súly [mm] [mm] [mm] [kg] , , , ,41 Zsalurögzítő A béléscsövek betonfal-héjazatban való rögzítéséhez. PE-LD Szín: sárga Cikkszám ID OD Mélység Súly [mm] [mm] [mm] [kg] , , , ,294 9

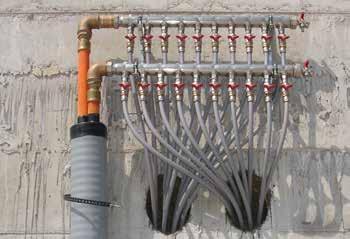

10 Furatkonzerváló epoxigyanta Engedély KFW-ajánlás szerint. A beton repedéseinek lezárásához. A készlet tartalma: --Kétkomponensű epoxigyanta --Ecset (kb. 40 cm hosszú) --1 pár latex védőkesztyű --Szerelési utasítás A szerelési utasításokat és biztonsági adatlapok előírásait (a címen elérhető) be kell tartani. Cikkszám Hatótávolság Tartalom [m 2 ] [kg] ,5 1,40 Hőhordozó folyadék: etilén-glikol Hőhordozó közegként történő használatra, vízzel higítandó. Korróziógátló adalékokat tartalmaz: a berendezés acél alkatrészeinek védelme érdekében a fagyálló folyadék aránya nem lehet kevesebb 20%-nál. Cikkszám Kiszerelési egység Súly [l] [kg/db] * * különleges méret RAUBIO rozsdamentes osztó-gyűjtő Előszerelt csatlakozó csavarzattal a RAUBIO PE-Xa fermentáló csövek bekötéshez. Az osztó-gyűjtő két blokkból áll (előremenő és visszatérő ág): --Gerincbekötés mérete 2, belső menetes, hollandi anyával --Osztó-gyűjtő leágazások golyóscsappal és szorítógyűrűs csavarzattal --Csonktávolság 80 mm --2 kézi légtelenítő, ½ --2 fali konzol hangszigetelő betéttel, DIN 4109 szerint Csatlakozó csavarzat mérete a RAUBIO PE-Xa csövek méretének megfelelően választandó. Cikkszám Csatlakozó csavarzat Típus d x s [mm] x1,8 Osztó-gyűjtő csatlakozó csavarzattal 3 kör x1,8 Osztó-gyűjtő csatlakozó csavarzattal 4 kör x1,8 Osztó-gyűjtő csatlakozó csavarzattal 5 kör x1,8 Osztó-gyűjtő csatlakozó csavarzattal 6 kör x1,8 Osztó-gyűjtő csatlakozó csavarzattal 7 kör x1,8 Osztó-gyűjtő csatlakozó csavarzattal 8 kör x1,8 Osztó-gyűjtő csatlakozó csavarzattal 9 kör x1,8 Osztó-gyűjtő csatlakozó csavarzattal 10 kör RAUBIO rozsdamentes osztó-gyűjtő 20 x 1,9 és 25 x 2,3 (SDR 11), valamint 20 x 1,5 (SDR 13) méretekhez ajánlatkérés alapján. 10

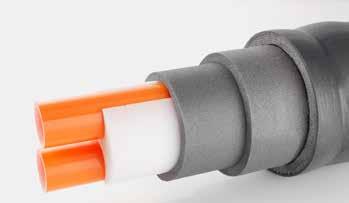

11 4. RAUVITHERM helyi hőellátó rendszer 4.1. Általános tudnivalók RAUVITHERM helyi hőellátó rendszer A PE-Xa haszoncsövek tulajdonságait jellemző adatok Sűrűség 0,94 g/cm 3 Közepes hőtágulási együttható a 0 70 C közötti hőmérséklet-tartományban 1, K 1 hővezető képesség 0,38 W/mK Rugalmassági modulus 600 N/mm 2 Felületi ellenállás Ω Építőanyag osztály (DIN 4102) B2 (normál gyúlékonyság) Felületi érdesség 0,007 mm A RAUVITHERM helyi hőellátó rendszer optimális hőszállítást tesz lehetővé minimális energiaveszteséggel. Az UNO változat egy, a DUO változat két db, nagy nyomáson térhálósított polietilén alapanyagból (RAU-PE-Xa) készült, DIN 16892/93 szerinti haszoncsővel van ellátva. A bordázott külső köpenycső rugalmas fektetést tesz lehetővé szűk hajlásszögekkel Érvényesség Az itt közölt információ RAUVITHERM helyi hőellátó csővezeték-rendszerekre érvényes, RAUTOOL-szerszámokkal és FUSAPEX hegesztett kötéssel kivitelezett, vagy REHAU toldóhüvelyes kötéstechnika esetén Terméktulajdonságok Maximálisan megengedett üzemi nyomás a DIN 16892/93 szerint Hőmérséklet SDR 11 SDR 7,4 Üzemi időtartam C=1,25 C=1,25 40 C 11,9 bar 18,9 bar 50 év 50 C 10,6 bar 16,8 bar 50 év 60 C 9,5 bar 15,0 bar 50 év 70 C 8,5 bar 13,4 bar 50 év 80 C 7,6 bar 12,1 bar 25 év 90 C 6,9 bar 11,0 bar 15 év 95 C 6,6 bar 10 év 95 C 10,6 bar 5 év C = biztonsági tényező (víz alkalmazási területen) Megváltozott nyomás és hőmérséklet esetén a várható üzemi időtartam a DIN szabványban leírt Miner-szabály szerint határozható meg. A PE csőszigetelésre jellemző értékek hővezető képesség 0,043 W/mK Sűrűség 30 kg/m 3 (csont 45 kg/m 3 -ig) Nyomószilárdság 0,073 N/mm 2 Vízfelvétel < 1 térf.% (DIN 53428) Tartós hőállóság +95 C-ig Köpenycső A RAUVITHERM csövek köpenycsöve enyhén bordázott. Főleg a nagy köpenyátmérőknél (> 200 mm) javítja a bordázat a cső statikus tulajdonságait és rugalmasságát. Előnyök --Varrat nélkül a PEX-hab köré extrudált külső köpenycső --Kiválóan szigetelhető a zsugortömlőkkel és a hőszigetelő héjakkal --A tömör falú kivitel robosztusságot biztosít Termékszabványok/műszaki szállítási feltételek Nagy nyomáson térhálósított RAU-PE-Xa anyagból készült csövek esetén: DIN 16892, DIN 16893, DIN Biztonságtechnikai tudnivalók A PE-X anyagból készült haszoncsövek a piacon kapható REHAU gyártmányú idomokkal az érvényes műszaki szabályok betartása mellett a szokásos eljárással beépíthetők. A kötések kizárólag tartósan tömör (nem oldható) toldó elemekkel készülhetnek. A kötések előállíthatók hegesztéssel is a DVS 2207 irányelv 1. részének előírásai szerint. Figyelem: a PE-Xa csak FUSAPEX elektrokarmantyúkkal (-40 C és 95 C között hőálló), szakképzett személy által hegeszthető. Tompahegesztés nem lehetséges! A hőszolgáltatási hálózatokban fellépő nagy hőmérsékletek miatt a PE100 anyagból készült elektrofitting idomok nem használhatók! 11

12 4.2. Szállítási program RAUVITHERM fűtővízhálózathoz (sötétszürke külső köpeny) max. 95 C hőmérsékletig (mozgó) és 6 bar nyomásig használható, a felépítése: --Haszoncső térhálósított polietilénből (PE-Xa) a DIN 16892/93 szerint narancssárga színezésű oxigéndiffúzió-záró réteggel (EVOH) a DIN 4726 szerint --Szigetelés térhálósított PE-hablemezekből és a DUO-csöveknél kiegészítőleg habosított magszigeteléssel --Szürke, bordázott, varrat nélkül felextrudált külső köpenycső polietilénből (PE-HD) Szállítás tekercsekben. D D S d d RAUVITHERM csövek, SDR 11 S RAUVITHERM UNO csövek, csősorozat 1, SDR 11 Cikkszám Típus d s D kb. [kg/m] max. tekercshossz [m] / , , / , , / , , / , , / , , / , , / , , / , , RAUVITHERM DUO csövek, csősorozat 1, SDR 11 Cikkszám Típus d s D kb. [kg/m] max. tekercshossz [m] / , , / , , / , , / , , / , , REHAU nadrágidom, SDR 11, fűtővízszállításhoz max. 95 C hőmérsékletig (mozgó) és 6 bar nyomásig használható, a felépítése: --Haszoncső térhálósított polietilénből (PE-Xa) a DIN 16892/93 szerint és oxigéndiffúzió-záró réteggel (EVOH) a DIN 4726 szerint --A szigetelés FCKW-mentes, pentán hajtógázzal habosított keményhab --PE-HD anyagú, fekete színű köpenycső --Az idom tükörhegesztéssel összeállított szegmensekből készült Teljes hossza kb. 2,25 m. A szabad csővégek hossza: 250 mm. Két RAUVITHERM UNO cső RAUVITHERM DUO csővé történő egyesítéséhez szimpla cső szimpla cső RTX duo-cső A nézet VL felül Cikkszám 2 x UNO cső D DUO cső C Haszoncsövek [kg/db] d s / / ,3 2, / / ,9 5, / / ,7 5, / / ,6 7, / / ,8 17,00 12

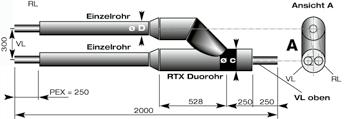

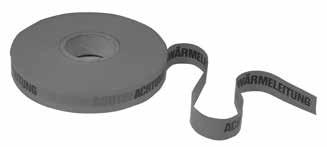

13 REHAU házbekötő ív, SDR 11 fűtővízszállításhoz max. 95 C hőmérsékletig (mozgó) és 6 bar nyomásig használható, a felépítése: --Íves haszoncső térhálósított polietilénből (PE-Xa) DIN 16892/93 és oxigénzáró réteg a DIN 4726 szerint --A szigetelés FCKW-mentes, pentán hajtógázzal habosított poliuretán keményhab --PE-HD anyagú, fekete színű köpenycső. --Az idom tükörhegesztéssel összeállított szegmensekből készült. Szárhossz: 1 m x 1,5 m. A szabad csővégek hossza: 250 mm Házbekötő ív, UNO, csősorozat 1, SDR 11 Cikkszám Típus Haszoncső Külső cső Sugár [kg/db] d s s R / , , / , , / , , / , , / , , / , , / , , / , ,23 Házbekötő ív, DUO, csősorozat 1, SDR 11 Cikkszám Típus Haszoncső Külső cső Sugár [kg/db] d s d R /111 2x25 2, , /111 2x32 2, , /126 2x40 3, , /162 2x50 4, , /182 2x63 5, ,20 REHAU nyomvonaljelző szalag A RAUVITHERM csövek jelöléséhez. A szalagot kb. 40 cm-rel a csövek fölött kell elhelyezni, Figyelem, távhővezeték felirattal. Szín: sárga Cikkszám Hossz [m] Szélesség [mm]

14 4.3. REHAU toldóhüvelyes kötéstechnika, SDR 11 REHAU toldóhüvely, SDR 11 Feltolható a REHAU SDR 11 idomokra, RAUPEX és RAUTHERM FW SDR 11 csövekhez as méret: CuZn39Pb ös méret: vörösöntvény (Rg 7) D h Cikkszám Méret D h [kg/db] Doboz tartalma Kiszállítási egység x 2, , db 50 db x 2,9 39,5 35 0, db 50 db x 3, , db 25 db x 4, , db 25 db x 5, , db 25 db x 6, ,500 1 db 1 db x 8, ,520 1 db 1 db x 10, ,090 1 db 1 db REHAU toldó, SDR 11, egál REHAU toldóhüvely fittingek toldóhüvelyes véggel RAUPEX és RAUTHERM SDR 11 csövekhez és REHAU SDR 11 toldóhüvelyekhez ös méret: cinkkiválás-mentes sárgaréz a DIN EN szerint ös méret: vörösöntvény (Rg 7) a z Cikkszám Méret a z [kg/db] Doboz tartalma Kiszállítási egység x 2, , db 10 db x 2, , db 3 db x 3, , db 5 db x 4, ,570 1 db 1 db x 5, ,940 1 db 1 db x 6,8 131,5 31,5 1,480 1 db 1 db x 8,2 131,5 31,5 2,400 1 db 1 db x 10,0 131,5 31,5 3,120 1 db 1 db REHAU toldó, SDR 11, szűkített REHAU fittingek toldóhüvelyes véggel RAUPEX és RAUTHERM SDR 11 csövekhez és REHAU SDR 11 toldóhüvelyekhez ös méret: cinkkiválás-mentes sárgaréz a DIN EN szerint es méret: vörösöntvény (Rg 7) a z Cikkszám Méret a z [kg/db] Doboz tartalma Kiszállítási egység x 2,9 25 x 2,3 73,5 17 0, db 3 db x 3,7 32 x 2, , db 5 db x 4,6 40 x 3, ,480 1 db 1 db x 5,8 50 x 4, ,760 1 db 1 db x 6,8 63 x 5, ,400 1 db 1 db x 8,2 75 x 6, ,700 1 db 1 db x 10,0 90 x 8, ,100 1 db 1 db 14

15 REHAU T-idom, SDR 11 REHAU fittingek toldóhüvelyes véggel RAUPEX és RAUTHERM SDR 11 csövekhez és REHAU SDR 11 toldóhüvelyekhez ös méret: cinkkiválás-mentes sárgaréz a DIN EN szerint es méret: vörösöntvény (Rg) 5 Szín: fényes sárgaréz b a z1 z3 c z2 Cikkszám Méret a b c z 1 z 2 z 3 [kg/db] Karton-tartalom Kiszállítási egység egál x 2, , , ,5 0, db 10 db x 2,9 59, ,25 28, ,25 0, db 3 db x 3, , db 1 db x 4,6 89,3 88,9 89,3 46, ,5 0, db 1 db x 5,8 104,5 107,5 104,5 54,5 57,5 54,5 2, db 1 db x 6,8 116,5 116,5 116,5 66,5 66,5 66,5 2,700 1 db 1 db x 8,2 125,5 125,5 125,5 75,5 75,5 75,5 4,000 1 db 1 db x 10,0 136,5 136,5 136,5 86,5 86,5 86,5 6,000 1 db 1 db leágazás és egyenes ág szűkítve ,5 57, , ,5 0, db 3 db ,580 1 db 1 db ,5 68, , ,820 1 db 1 db ,720 1 db 1 db , ,5 1,200 1 db 1 db , ,5 1,500 1 db 1 db , ,5 1,600 1 db 1 db , ,5 1,600 1 db 1 db ,5 88,5 87,5 41,5 7,5 37,5 2,100 1 db 1 db ,400 1 db 1 db ,5 112,5 104,5 58,5 62,5 54,5 2,500 1 db 1 db leágazás szűkítve ,5 57,5 56,5 25, ,5 0, db 3 db ,670 1 db 1 db ,700 1 db 1 db ,5 68,5 72,5 32, ,5 0,830 1 db 1 db ,820 1 db 1 db ,900 1 db 1 db ,5 78,5 82,5 32, ,5 1,200 1 db 1 db ,200 1 db 1 db , ,5 41, ,5 1,700 1 db 1 db ,900 1 db 1 db , ,75 36,75 56,5 36,75 2,100 1 db 1 db , ,5 41, ,5 2,100 1 db 1 db , ,5 46 2,250 1 db 1 db ,500 1 db 1 db ,5 112,5 108,5 58,5 62,5 58,5 2,500 1 db 1 db , ,5 41, ,5 3,000 1 db 1 db , ,5 46 3,200 1 db 1 db , ,5 58, ,5 3,800 1 db 1 db , ,5 41, ,5 4,300 1 db 1 db ,300 1 db 1 db , ,5 58, ,5 5,400 1 db 1 db leágazás bővítve , ,5 63 1,690 1 db 1 db egyenes ág szűkítve , ,75 28, ,25 0, db 3 db 15

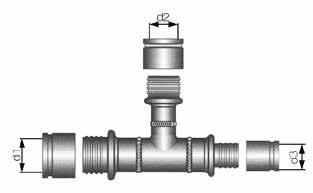

16 REHAU T-idomok, csősorozat 1, toldóhüvelyekkel együtt Acél T-idom hegesztett toldóhüvelyes véggel és REHAU toldóhüvelyekkel, RAUVITHERM SDR 11 csövekhez. T-idom: acél, St 37 Toldóhüvely: as méret: CuZn39Pb as méret: vörösöntvény (Rg 7) Cikkszám d1 (mm) d2 (mm) d3 (mm) [kg/db] , , , , , , , , , , , , , , , , , ,000 leágazás szűkítve Cikkszám d1 (mm) d2 (mm) d3 (mm) [kg/db] , , , , , , ,490 További REHAU T-idomok (acél) kérésre. 16

17 REHAU T-idom, belső menetes leágazással, SDR 11 REHAU fittingek toldóhüvelyes véggel RAUPEX és RAUTHERM SDR 11 csövekhez és REHAU SDR 11 toldóhüvelyekhez. horganykiválás-mentes különleges sárgaréz DIN EN től ig szabványok szerint Szín: fényes sárgaréz b a z1 z3 c Cikkszám Méret a h c z 1 z 3 [kg/db] Karton-tartalom Kiszállítási egység b.m. leágazás Rp 1 / , db 10 db Rp 3 / , ,5 30,5 0, db 10 db Rp 1 / , ,5 30,5 30,5 0, db 3 db Rp 3 / ,5 35,5 66,5 30,5 30,5 0,345 1 db 1 db Rp , ,5 35,5 35,5 0,420 1 db 1 db Rp 1 / ,560 1 db 1 db Rp 3 / , ,613 1 db 1 db Rp , ,5 0,700 1 db 1 db Rp 1 / ,890 1 db 1 db Rp 3 / , ,020 1 db 1 db Rp ,5 45,5 47,5 0,930 1 db 1 db Rp 1 1 / , ,5 45,5 47,5 0,970 1 db 1 db Rp 1 / ,5 23,5 1,100 1 db 1 db Rp 3 / , ,5 26,5 1,270 1 db 1 db Rp , , ,390 1 db 1 db B.m. leágazás, egyenes ág szűkítve Rp , ,5 0,160 1 db 1 db Rp 1 1 / , ,5 45,5 47,5 0,890 1 db 1 db REHAU könyökidom, 45, SDR 11 REHAU fittingek toldóhüvelyes véggel RAUPEX és RAUTHERM SDR 11 csövekhez és REHAU SDR 11 toldóhüvelyekhez as méret: Horganykiválás-mentes különleges sárgaréz DIN EN szabványok szerint 75-ös méret: vörösöntvény (Rg 5) Szín: fényes sárgaréz a z 45 z a Cikkszám Méret a z [kg/db] Doboz tartalma Kiszállítási egység x 2,3 45,5 20 0, db 10 db x 2,9 53,5 22,5 0, db 3 db x 3,7 57,5 23,5 0,457 1 db 1 db x 4, ,700 1 db 1 db x 5, ,280 1 db 1 db x 6, ,720 1 db 1 db 17

18 REHAU könyökidom 90, SDR 11 REHAU fittingek toldóhüvelyes véggel RAUPEX és RAUTHERM SDR 11 csövekhez és REHAU SDR 11 toldóhüvelyekhez as méret: Horganykiválás-mentes különleges sárgaréz DIN EN szabványok szerint es méret: vörösöntvény (Rg 5) Szín: fényes sárgaréz z z a a Cikkszám Méret a z [kg/db] Doboz tartalma Kiszállítási egység x 2,3 53,5 28 0, db 10 db x 2, , db 3 db x 3, ,520 1 db 1 db x 4, ,820 1 db 1 db x 5, ,500 1 db 1 db x 6,8 116,5 66,5 2,440 1 db 1 db x 8,2 125,5 75,5 3,150 1 db 1 db x 10,0 136,5 86,5 5,010 1 db 1 db REHAU átmeneti idom külső menettel, SDR 11 REHAU fittingek toldóhüvelyes véggel RAUPEX és RAUTHERM SDR 11 csövekhez és REHAU SDR 11 toldóhüvelyekhez. cinkkiválásmentes sárgaréz a DIN EN szabványok szerint Szín: fényes sárgaréz z a Cikkszám Méret a z SW [kg/db] Doboz tartalma Kiszállítási egység x 2,3 - R 3 / ,5 31 0, db 10 db x 2,3 - R 1 /L22 62, , db 10 db x 2,9 - R 1 /L , db 3 db x 3,7 R 1 1 / , db 5 db x 4,6 - R 1 1 / ,480 1 db 1 db x 4,6 R 1 1 / ,510 1 db 1 db x 5,8 R ,800 1 db 1 db x 6,8 - R 2 1 / 2 109, ,660 1 db 1 db x 8,2 - R 3 110, ,110 1 db 1 db x 10,0 - R 4 118, ,900 1 db 1 db REHAU átmeneti idom belső menettel, SDR 11 REHAU fittingek toldóhüvelyes véggel RAUPEX és RAUTHERM SDR 11 csövekhez és REHAU SDR 11 toldóhüvelyekhez. cinkkiválásmentes sárgaréz a DIN EN szabványok szerint Szín: fényes sárgaréz z a Cikkszám Méret a z SW [kg/db] Doboz tartalma Kiszállítási egység x 2,3 - Rp 3 / , db 10 db x 2,3 Rp 1 65,5 20,5 40 0, db 10 db x 2,9 - Rp 1 70, , db 3 db 18

19 REHAU hegeszthető átmenő idom, SDR 11 REHAU fittingek toldóhüvelyes véggel RAUPEX és RAUTHERM FW csövekhez és REHAU SDR 11 toldóhüvelyekhez. Összehegeszthető megfelelő acélcsővel. Anyaga: Acél, St 37.0 c b z a Cikkszám Méret z [kg/db] Doboz tartalma Kiszállítási egység x 2,3-26,9 x 2,3 44 0, db 10 db x 2,9-33,7 x 2,6 49 0, db 3 db x 3,7-42,4 x 2,6 54 0,270 3 db 3 db x 4,6-48,3 x 2,6 69 0,410 3 db 1 db x 5,8-60,3 x 2,9 62,5 0,550 3 db 1 db x 6,8-76,1 x 2,9 74 0,840 3 db 1 db x 8,2-88,9 x 3,2 84 1,150 3 db 1 db x 10,0 114,3 x 3,6 94 1,550 3 db 1 db 4.4. REHAU golyóscsap toldóhüvelyes véggel, SDR 11 REHAU golyóscsap toldóhüvelyes véggel, SDR 11 REHAU golyóscsap elzárókarral, két oldalon toldóhüvelyes véggel RAUPEX és RAUTHERM FW SDR 11 csövekhez és SDR 11 toldóhüvelyekhez. Alapanyagok: Alaptest: cinkkiválás-mentes különleges sárgaréz DIN EN szerint Tömítések: PTFE Golyó: krómozott sárgaréz Kézi kar: műanyag bevonatos horganyzott acél Cikkszám Méret A H L S [kg/db] Doboz tartalma Kiszállítási egység x 2,3 25 x 2,3 104,0 54,0 91,5 25,5 0,344 1 db 1 db x 2,9 32 x 2,9 128,0 57,5 91,5 31 0,553 1 db 1 db x 3,7 40 x 3,7 148,0 66,3 126,5 34 0,998 1 db 1 db x 4,6 50 x 4,6 172,5 71,8 126,5 41 1,597 1 db 1 db x 5,8 63 x 5,8 204,0 82,3 142,0 50 2,815 1 db 1 db REHAU golyóscsap toldóhüvelyes véggel és külső menettel, SDR 11 REHAU golyóscsap elzárókarral, egy oldali toldóhüvelyes véggel, a másik oldalon külső menettel RAUPEX és RAUTHERM FW SDR 11 csövekhez és SDR 11 toldóhüvelyekhez. Alapanyagok: Alaptest: Cinkkiválás-mentes sárgaréz DIN EN szerint Tömítések: PTFE Golyó: krómozott sárgaréz Kézi kar: műanyag bevonatos horganyzott acél Cikkszám Méret A H L S G [kg/db] Doboz tartalma Kiszállítási egység x 2,3 R 1 97,7 57,5 91,5 25,5 19,5 0,393 1 db 1 db x 2,9 R 1 103,5 57,5 91, ,5 0,466 1 db 1 db 19

20 REHAU elzáró armatúra toldóhüvelyes csatlakozóval, SDR 11 REHAU elzáró armatúra golyóscsappal, előszigetelt. Köpenycső fekete PEHD, 6 lapú csatlakozóval orsóhosszabbítóhoz, ill. csavarkulcshoz, toldóhüvelyes csatlakozóvég toldóhüvellyel, RAUPEX és RAUTHERM FW SDR 11 csövekhez csatlakoztatható. Alapanyagok: Elzáró szerelvény: Acél, St 37 Szigetelőanyag: PU-hab K. szín: krómozott sárgaréz REHAU elzáró armatúra toldóhüvellyel együtt, előszigetelt REHAU elzáró armatúra UNO csövekhez Cikkszám Megnevezés [kg/db] Doboz tartalma Kiszállítási egység Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, UNO 25 6, Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, UNO 32 8, Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, UNO 40 9, Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, UNO 50 11, Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, UNO 63 13, Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, UNO 75 17, Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, UNO 90 21, Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, UNO , REHAU elzáró armatúra DUO csövekhez Cikkszám Megnevezés [kg/db] Doboz tartalma Kiszállítási egység Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, DUO 25 14, Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, DUO 32 15, Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, DUO 40 17, Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, DUO 50 21, Elzáró armatúra átmenő toldóhüvellyel, mindkét oldalon RTX csatlakozó, DUO 63 24, FUSAPEX kötéstechnika FUSAPEX elektrokarmantyú-tok, hőálló FUSAPEX elektrokarmantyú idom, +95 C-ig hőálló DIN EN ISO szerint osztály 5/6 bar, belső hegesztőhuzalozással RAUTHERM FW, RAUTHERMEX, RAUVITHERM és RAUPEX-csövek. PE-X, narancssárga, UV-stabilizált Nyomás: 6 bar A kötés elkészítéséhez szükséges műszaki információs füzet: FUSAPEX elektrokarmantyú (877630). (Forrás: /8 DE, 18. oldal, FUSAPEX ESM tok, hőálló) Cikkszám Méret L D A Z [kg/db] CSE ÚJ ,160 1 db ÚJ ,250 1 db ,350 1 db ,650 1 db ,850 1 db 20

21 FUSAPEX szűkítőidom, SDR 11 Szűkítőidom FUSAPEX idomok (elektrokarmantyú-idomok) összekötéséhez, szabadalmaztatott, előnyös áramlású konstrukció kompakt felépítési móddal, hőálló a DIN EN ISO szabvány 5/6 bar osztály szerint. Anyaga: PE-Xa, natúr Nyomás: 6 bar A kötés elkészítéséhez szükséges előírások: FUSAPEX (877630). Ø D2 L 2 L 1 L Ø D1 Cikkszám Méret Méretek mm Súly CSE D1 D2 L L1 L2 kg/db ,290 1 db ,464 1 db ,485 1 db ,658 1 db ,658 1 db ,660 1 db FUSAPEX elektrokarmantyú külső menetes csatlakozóval (sárgaréz külső menet) FUSAPEX elektrokarmantyú idomok, +95 C-ig hőálló a DIN EN ISO szabvány szerint, 5/6 bar osztály, belső hegesztőhuzalozással RAUTHERM FW, RAUTHERMEX és RAUVITHERM csövek hegesztéséhez. DIN 2999 szerinti külső menettel CW 602 N sárgarézből. PE-X, narancssárga UV-stabilizált Nyomás: 6 bar Alkalmazás: A kötés elkészítéséhez szükséges előírások: FUSAPEX (877630). Cikkszám Méret Méretek mm [kg/db] CSE L Ll 1 L 2 D 2 SW [mm] km 2 1 / ,300 1 db 21

22 FUSAPEX karimás csatlakozó, SDR 11 Karimás csatlakozó FUSAPEX karmantyúkhoz (elektrokaramantyú-idomok) speciális kamrás kötéssel az EN szabvány szerinti karimás csatlakozási méretekkel, PN 10 műanyag bevonatú és elforgatható laza karimával GGG40-ből, 95 C-ig hőálló a DIN EN ISO szabvány szerint 5/6 bar osztály, profiltömítéshez való felhasználásra Galléros tömítőpersely: PE-Xa, natúr Külső karima: GGG40, műanyag bevonattal Nyomás: 6 bar A kötés elkészítéséhez szükséges előírások: FUSAPEX (877630). Lk Z hf L d1 Cikkszám Méret Méretek mm Lyukkör csavarok száma max. forgató Súly CSE d1 Z L hf mm nyomaték (N/m) [kg/db] M ,908 1 db M ,090 1 db M ,500 1 db FUSAPEX elektrokarmantyú-könyök 90 FUSAPEX elektrokarmantyú idom, +95 C-ig hőálló a DIN EN ISO szabvány 5/6 bar osztály, belső hegesztőhuzalozással RAUTHERM FW, RAUTHERMEX és RAUPEX csövek hegesztéséhez. PE-X, narancssárga UV-stabilizált Nyomás: 6 bar A kötés elkészítéséhez szükséges előírások: FUSAPEX (877630). Cikkszám Méret Méretek mm Súly CSE L L 1 L [kg/db] ,506 1 db ,855 1 db ,522 1 db FUSAPEX T-idom SDR 11 FUSAPEX elektrokarmantyú idomok, +95 C-ig hőálló a DIN EN ISO szabvány 5/6 bar osztály, belső hegesztőhuzalozással RAUTHERM FW, RAUTHERMEX és RAUPEX csövek hegesztéséhez. A leágazáshoz szükség van még egy megfelelő méretű FUSAPEX elektrokarmantyúra PE-X, narancssárga, UV-stabilizált, PE-Xa, piros Nyomás: 6 bar A kötés elkészítéséhez szükséges előírások: FUSAPEX (877630). Cikkszám Méret Súly CSE [kg/db] ,170 1 db ,540 1 db 22

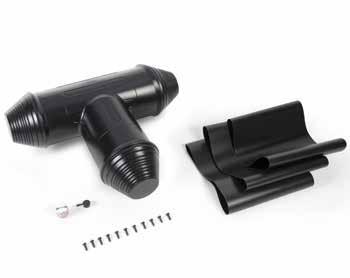

23 4.6. RAUVITHERM KARMANTYÚKÉSZLETEK RAUVITHERM T-tokkészlet elágazásokhoz a készlet tartalma: --idom, PE --Zsugorcsövek --légtelenítő dugó --Üvegszál-erősítésű műanyag csavarok --tömítőszalag --Szerelési utasítás A T-tok könnyen méretre vághatók a RAUVITHERM csövek köpenycső átmérőjének megfelelően, ebben a tokon jelölések segítenek a kimeneteknél. Szigeteléshez a RAUVITHERM héjkitöltő habot kell használni. T-tok, nagy Cikkszám T-tok Köpenyátmérő L H Súly [mm] [mm] [kg] Kicsi , Nagy ,6 RAUVITHERM I-tokkészlet összekötéshez a készlet tartalma: --idom, PE --Zsugorcsövek --légtelenítő dugó --Szerelési utasítás Az I-tok könnyen méretre vághatók a RAUVITHERM csövek köpenycső átmérőjének megfelelően, ebben a tokon jelölések segítenek a kimeneteknél. Szigeteléshez a RAUVITHERM héjkitöltő habot kell használni. T-tok, nagy Cikkszám I-tok Köpenyátmérő L Súly [mm] [kg] Kicsi , Nagy ,5 REHAU héjkitöltő hab szigeteléshez: --RAUVITHERM T- és I-tokhoz amely a következőkből áll: --Hab flakon, A komponens --Hab flakon, B komponens --adagolókupak --Szerelési útmutató Megjegyzés: vegye figyelembe a szerelési útmutatóban és a biztonsági adatlapokban foglaltakat. Ezek a dokumentumok elérhetők a oldalon. Cikkszám Méret idomhoz Súly [kg] RAUVITHERM T-tok, kicsi 1, RAUVITHERM T-tok, nagy 2, RAUVITHERM I-tok, kicsi 1, RAUVITHERM I-tok, nagy 1,5 23

24 RAUVITHERM zsugormandzsetta RAUVITHERM T- és I-tok javításához Cikkszám Db/egység Súly (kg) db 0,70 REHAU hőmérő szalagok az előmelegítési hőmérséklet méréséhez Cikkszám Db/egység Mérési hőmérséklet Súly (kg) db 60 C 0,05 REHAU csiszolószalag a tokok érdesítéséhez Cikkszám Hossz (m) Szélesség (cm) Szemcseméret Súly (kg) P80 0,50 Forstner-fúró furatok készítéséhez elzáródugók számára a tokokban Cikkszám Átmérő (mm) Befogó (mm) Súly (kg) ,10 Légtelenítő dugó, 26 mm Az I. generációs tokok légtelenítéséhez Cikkszám Tartalom Súly (kg) db 0, Falátvezetések és véglezáró sapkák RAUVITHERM falátvezetés készlet (nyomó talajvíznél) Falátvezetés nyomó talajvíznél (érdesített felülettel) 2 m vízoszlopig tömít. Közvetlenül beépíthető habarccsal, vagy bebetonozható. Cikkszám mérethez: UNO DUO ,32, ,63,75,90 25,32,40, , Falátvezetés nyomó talajvíznél (kompakt tömítéssel) 2 m vízoszlopig tömít. Magfuratba beépíthető. Cikkszám mérethez: UNO DUO ,32, ,63,75,90 25,32,40, ,

25 RAUVITHERM zsugorsapka alkalmas a csővégek nedvesség elleni védelmére, a készletben a ragasztóval ellátott PE-X zsugorsapka, hőmérő szalag és csiszolószalag található.. Zsugorsapka UNO Zsugorsapka Cső Súly [kg] Cikkszám /120 0, /120 0, /120 0, /150 0, /150 0, /175 0, /175 0, /190 0,24 DUO Zsugorsapka Cső Súly [kg] Cikkszám /150 0, /150 0, /150 0, /175 0, /210 0,22 RAUVITHERM gumi végsapka UNO Cikkszám mérethez: UNO DUO Doboz tartalma ,32,40 1 db ,63 1 db ,90 1 db db db DUO Cikkszám mérethez: UNO DUO Doboz tartalma ,32,40 1 db db db 25

26 REHAU falátvezető gyűrű (nem nyomó talajvíznél) Alkalmas csövek átvezetéséhez falakon, kereskedelemben kapható habarccsal és RAUVITHERM tömítőszalaggal kombinálva. Profilozott neoprén gyűrű Cikkszám mérethez: UNO DUO Súly [kg] ,32 0, , ,63 25,32 0, , , , ,50 RAUVITHERM tömítőszalag A falátvezető gyűrű és a RAUVITHERM cső között használható tömítésként. Anyaga: butil-kaucsuk Cikkszám Hossz (m) Szélesség (mm) Rögzítőbilincs Alkalmas a haszoncső hossztágulásából fellépő erők felvételére. REHAU Beton rögzítőbilincs, UNO méret Cikkszám Típus Magasság [mm] Szélesség [mm] Hossz [mm] Súly [kg/db] Doboz tartalma Fix bilincs UNO 25-höz ,510 1 db Fix bilincs UNO 32-höz ,539 1 db Fix bilincs UNO 40-hez ,290 1 db Fix bilincs UNO 50-hez ,331 1 db Fix bilincs UNO 63-hoz ,129 1 db Fix bilincs UNO 75-höz ,141 1 db Fix bilincs UNO 90-hez ,375 1 db Fix bilincs UNO 110-hez ,763 1 db Fix bilincs UNO 125-höz ,079 1 db REHAU beton rögzítőbilincs, DUO méret Cikkszám Típus Magasság [mm] Szélesség [mm] Hossz [mm] Súly [kg/db] Doboz tartalma Fix bilincs DUO 25-höz ,274 1 db Fix bilincs DUO 32-höz ,332 1 db Fix bilincs DUO 40-hez ,105 1 db Fix bilincs DUO 50-hez ,197 1 db Fix bilincs DUO 63-hoz ,577 1 db REHAU falazat rögzítőbilincs, UNO méret Cikkszám Típus Magasság [mm] Szélesség [mm] Hossz [mm] Súly [kg/db] Doboz tartalma Fix bilincs UNO 25-höz ,711 1 db Fix bilincs UNO 32-höz ,740 1 db Fix bilincs UNO 40-hez ,683 1 db Fix bilincs UNO 50-hez ,724 1 db Fix bilincs UNO 63-hoz ,563 1 db Fix bilincs UNO 75-höz * 1160* 18,731 1 db Fix bilincs UNO 90-hez * 1160* 19,037 1 db Fix bilincs UNO 110-hez * 1120* 24,940 1 db Fix bilincs UNO 125-höz * 1160* 25,517 1 db * csatlakozó lemezzel 26

27 REHAU falazat rögzítőbilincs, DUO méret Cikkszám Típus Magasság [mm] Szélesség [mm] Hossz [mm] Súly [kg/db] Doboz tartalma Fix bilincs DUO 25-höz ,475 1 db Fix bilincs DUO 32-höz ,533 1 db Fix bilincs DUO 40-hez ,899 1 db Fix bilincs DUO 50-hez * 1120* 18,191 1 db Fix bilincs DUO 63-hoz * 1120* 19,571 1 db * csatlakozó lemezzel Tartozék rögzítőbilincsekhez rögzítőpont falazott fal sarkán történő rögzítéséhez, UNO és DUO méreteknél. Cikkszám Típus Súly [kg/db] Doboz tartalma Falazott falhoz való kiegészítő tartó csomag 3,056 1 db 27

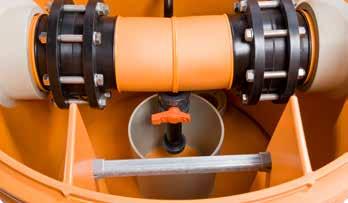

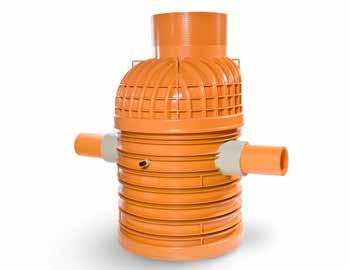

28 5. RAUBIO gázkondenzátum-gyűjtőakna, DN Általános tudnivalók Gázkondenzátum-gyűjtőakna PP anyagból Terméktulajdonságok Cső PE 100 akna Anyagtulajdonság Irányadó értékek Irányadó értékek Sűrűség 0,95 g/cm 3 Gyűrűmerevség 10 kn/m² > 2 kn/m² Vegyi ellenállóképesség ph 1 13 ph 1 13 Maximális üzemi hőmérséklet: 40 C 60 C rövid idejű, 90 C hossztágulási együttható kb K -1 hővezető képesség 0,41 W K -1 m -1 Felületi ellenállás > Ω Termékszabványok/műszaki szállítási feltételek REHAU AWASCHACHT rendszerekhez: DIN EN 476 DIN EN 752 DIN szabvány szerint Ezenkívül PP esetén a DIN 8078 melléklete szerint. Az új bioenergia-piacon a csőrendszer-technikában még csak elvétve akadnak az iparágra szabott megoldások. A RAUBIO gázkondenzátum-gyűjtőaknával a REHAU a gyakorlatban jól használható megoldást kínál a biogáz-kondenzátum szükséges összegyűjtésére. A RAUBIO gázkondenzátum-gyűjtőakna maximális biztonságot és hosszú élettartamot, tartósan tömör kialakítást, valamint egyértelműen alacsonyabb beépítési költségeket garantál Érvényesség Az itt közölt információ a REHAU RAUBIO gázkondenzátum-gyűjtőaknára és annak biogázüzemekben történő használatára érvényesek. Az akna biogázvezetékből származó, legfeljebb 6 mbar üzemi nyomású gázkondenzátum leválasztására szolgál. PE 100 anyaghoz: DIN 8074 szabvány szerint DIN 8075 szabvány szerint DIN EN DIN EN A RAUBIO gázkondenzátum-gyűjtőakna a TRBS 1111 (üzembiztonsági műszaki irányelv) szerint bevizsgált Biztonságtechnikai tudnivalók A gázkondenzátum-gyűjtőakna kizárólag biogázüzemekben használható. 6 mbar maximális üzemi nyomásra van kialakítva. 28

29 5.2. Szállítási program Gázkondenzátum-gyűjtőakna alapeleme kónusszal, amely a következőkből áll: --Aknaürítő fenék hegesztett PP csőcsonkkal vízcsapdával és hágcsóval --Hegesztett PP tokok gázcsőátvezetésként --Peremezett T-idom kondenzátumleválasztóként, 160 mm-es külső átmérővel (1. változat), ill. 225 mm-es külső átmérővel (2. változat), PE 100 anyagból --Zárósapka a (63 mm-es külső átmérőjű) T-idom leágazásán nyomáspróbához --Bekötőcső PE 100 anyagból, élletöréses csővégekkel, elektrokarmantyúval vagy tompahegesztéssel a gázvezetékre történő bekötéshez --Csőátvezetés 32 mm-es nyomóvezetékhez, a kondenzátumszivattyúra történő bekötéshez (a nyomóvezeték és a kondenzátumszivattyú helyben biztosítandó) --szivattyútartó --NA 1000/625 PP kúp hágcsóval és tömítőgyűrűkkel Cikkszám Kivitel Teljes magasság Súly (kg) változat 1095 mm mm változat 1095 mm mm 170 AWASCHACHT PP aknamagasító gyűrű, DN 1000 hágcsóval és tömítéssel DN 1000 Szín: narancssárga H N Cikkszám Hasznos hossz N Magasság Súly [mm] [mm] [kg/db]

30 6. AWADUKT PP SN 10 biomassza-szállítórendszer 6.1. Általános tudnivalók 6.1. Biomassza-szállítórendszer RAU-PP anyagból Terméktulajdonságok AWADUKT PP SN10 AWASCHACHT RAUSISTO Anyagtulajdonság Irányadó értékek Irányadó értékek Sűrűség 0,9 g/cm 3 Gyűrűmerevség 10 kn/m² > 2 kn/m² Rövid idejű E-modulus kb MPa Vegyi ellenállóképesség ph 1 13 ph 1 13 Maximális üzemi 60 C, rövid idejű, 90 C 60 C hőmérséklet rövid idejű, 90 C Hossztágulási kb. 1, K -1 együttható hővezető képesség 0,2 W K -1 m -1 Felületi ellenállás > Ω --A rendszer élettartama 100 év (amit az LGA Nürnberg tanúsít) --Töltőanyagmentes anyag használata --Nagy nyomáson tisztítható 340 bar nyomásig a DIN V szerint --Fektethető -20 C-ig Egységesen összehangolt csatorna- és aknarendszer a biomassza optimális gravitációs szállításához. Rugalmasság és robusztusság egyetlen rendszerben, amely a nagy gyűrűmerevségnek és ütésállóságnak köszönhetően különösen ellenálló akár a legnagyobb, kívülről érkező igénybevétellel szemben is. A hosszú élettartamot a kiváló minőségű, töltőanyagmentes polipropilén szavatolja. További előnyt jelent a nagyfokú kopásállóság és a nagy kémiai ellenállóképesség. A biztonságos tokos kötésű rendszer emellett könnyű alkalmazást tesz lehetővé Érvényesség Az itt közölt információ talajba fektetett REHAU RAU-PP csövekre és aknákra érvényesek, melyeket biomassza nyomásmentes szállítása céljából épített vezeték- és aknarendszerekhez használnak Termékszabványok/műszaki szállítási feltételek AWADUKT PP SN10 RAUSISTO esetén: DIN EN 1852 DIN EN 1610 DIN EN 476 REHAU AWASCHACHT rendszerekhez: DIN EN 476 DIN EN 752 DIN szabvány szerint Ezenkívül PP esetén a DIN 8078 melléklete szerint Biztonságtechnikai tudnivalók A RAU-PP anyagból készült vezeték- és aknarendszerek kizárólag biomassza gravitációs szállítására alkalmasak. 30

31 6.2. Szállítási program KGEM AWADUKT PP SN10 RAUSISTO Cső kettős karmantyúval és EPDM-tömítőgyűrűkkel a DIN EN 1852 szerint Szín: narancssárga Cikkszám DN/OD Beépítési hossz d 1 Dmax t s 1 Súly db/ [mm] [mm] [mm] [mm] [mm] tok nélkül rakl. [kg/m] ,0 1, ,0 1, ,0 1, ,8 3, ,8 3, ,8 3, ,3 4, ,3 4, ,3 4, ,1 7, ,1 7, ,1 7, ,4 10, ,4 10, ,4 10, ,5 17, ,5 17, ,5 17, ,1 27, ,1 27, ,1 27,5 4 Az AWADUKT PP SN10 RAUSISTO csövek szállítási egységei Megnevezés DN/OD Beépítési hosszak Cső/rakl. Rakl.-szélesség Rakl.-magasság Rakl.-hosszúság kb. [m] [mm] [db] kb. [m] kb. [m] építési hossz [mm] KGEM ,17 0,99 1,22 3,22 6,22 KGEM ,17 0,91 1,28 3,28 6,28 KGEM ,05 0,90 1,35 3,35 6,35 KGEM ,05 0,86 1,43 3,43 6,43 KGEM ,00 1,05 1,47 3,47 6,47 KGEM ,25 0,91 1,55 3,55 6,55 KGEM ,10 1,10 1,99 3,99 6,99 31

32 KGB AWADUKT PP ív EPDM-tömítőgyűrűvel Szín: narancssárga Cikkszám DN/OD z 1 z 2 Súly CSE [mm] [mm] [kg/db] , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

33 KGEA AWADUKT PP elágazó idom, 45 EPDM-tömítőgyűrűkkel Szín: narancssárga Cikkszám DN/OD z 1 z 2 z 3 Súly CSE [d1/d2] [mm] [mm] [mm] [kg/db] / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , * 400/ , / , / , * 500/ , * 500/ , * 500/ , * 500/ ,50 1 * szállítási határidő külön ajánlat szerint KGR AWADUKT PP szűkítő idom EPDM tömítőgyűrűvel Szín: narancssárga Cikkszám DN/OD z 1 Súly CSE [d1/d2] [mm] [kg/db] / , / , / , / , / , / ,

34 KGEA AWADUKT PP elágazó idom, 90 EPDM-tömítőgyűrűkkel Szín: narancssárga Cikkszám DN/OD z 1 z 2 z 3 Súly CSE [d1/d2] [mm] [mm] [mm] [kg/db] * 160/ ,95 ömlesztve / , / ,73 ömlesztve * 200/ ,89 ömlesztve / ,25 ömlesztve * 250/ ,90 ömlesztve * 250/ ,95 ömlesztve / ,20 ömlesztve * 315/ ,50 ömlesztve * 315/ ,20 ömlesztve * 315/ ,20 ömlesztve * 400/ ,00 ömlesztve * 400/ ,30 ömlesztve * 400/ ,80 ömlesztve * 400/ ,10 ömlesztve * 400/ ,70 ömlesztve * 500/ ,80 ömlesztve * 500/ ,50 ömlesztve * 500/ ,00 ömlesztve * 500/ ,70 ömlesztve * 500/ ,30 ömlesztve * 500/ ,60 ömlesztve * szállítási határidő külön ajánlat szerint KGU AWADUKT PP áttoló karmantyú EPDM-tömítőgyűrűkkel Szín: narancssárga Cikkszám DN/OD L Dmax Súly CSE [mm] [mm] [kg/db] , , , , , , ,20 ömlesztve 34

35 KGMM AWADUKT PP kettős karmantyú EPDM-tömítőgyűrűkkel Szín: narancssárga Cikkszám DN/OD L Dmax t Súly CSE [mm] [mm] [mm] [kg/db] , , , , , , ,50 ömlesztve KGF-SB AWADUKT aknabekötő idom ajakos tömítőgyűrűvel RAU-SB 100 Szín: natúr Cikkszám DN/OD Beépítési hossz L Dmax Súly CSE [mm] kb. [mm] [kg/db] , , , , , , , , , , , , , ,17 12 AWASCHACHT beton alátétgyűrű kereskedelemben kapható beton-öntvény fedlapokhoz, DN 625 DIN 19584, EN 124 szerint beton Szín: szürke Cikkszám DN Súly [kg/db]

36 AWASCHACHT PP aknakónusz, DN 1000/625 hágcsóval és DN 1000-es és DN 625-ös tömítőgyűrűkkel együtt; rövidíthető méret: max. 250 mm Szín: narancssárga N (min) N (max) 80 H 1100 Cikkszám N max N min Magasság H Súly [mm] [mm] [mm] [kg/db] AWASCHACHT PP aknamagasító gyűrű, DN 1000 hágcsóval és tömítéssel együtt DN 1000 Szín: narancssárga H N 1100 Cikkszám Hasznos hossz N Magasság Súly [mm] [mm] [kg/db] AWASCHACHT PP-aknafenék, DN 1000 sík felállító felülettel. Fixen behelyezett EPDM-tömítőgyűrűkkel (Safety-Lock) Szín: narancssárga H N Példa: fröccsöntés Cikkszám Változat Beömlés/kifolyás Hasznos hossz N Magasság Súly [DN] [mm] [mm] [kg/db] * GD * RML * GD ** GD ** GD ** GD ** GD * Fröccsöntött, tokos beömlő és kifolyó, 0%-os lejtés. ** Szabványos aknafenék, lefolyó élletöréses csővégként, változó lejtéssel 1-2% között. További aknafenekek (más könyökök, leágazások) ajánlatkérés alapján. Standard aknafenekek NA 160 és NA 315 között, os méretben kaphatók (15 -os lépésekben változó szögek). További aknafenekek és tartozékok ajánlatkérés alapján. 36

37 7. RAUPROTECT GÁZCSÖVEK 7.1. Általános tudnivalók 7.1. RAUPROTECT gázcsövek PE 100-RC GAS anyagból A poliolefin alapanyagokból készült korszerű RAUPROTECT nyomócső a biogáz biztonságos szállításához szükséges összes tulajdonságot egyesíti: maximálisan ellenáll mindenfajta pontterhelésből adódó károsodásnak, továbbá ellenáll a vegyi anyagoknak, és korrózióálló a biogázzal szemben Érvényesség Az itt közölt információk REHAU PE 100-RC GAS anyagú, a DVGW G 472 gyúlékony gázok szállítására vonatkozó szabálya, valamint a DVGW G 260 és G szabály szerinti, talajba fektetett gázcsövekre érvényes. A maximálisan megengedett üzemi nyomás a következő táblázatban van megadva Terméktulajdonságok Maximálisan megengedett üzemi nyomás a DIN 8074 szerint 20 C-on Termékszabványok/műszaki szállítási feltételek PE 100-RC GAS csövekhez: DIN EN 1555 DIN 8074 szabvány szerint DIN 8075 szabvány szerint DVGW GW 335-A Biztonságtechnikai tudnivalók --A PE 100-RC GAS anyagból készült RAUPROTECT gázcsövek kizárólag G 260, G gázok és biogáz szállítására használhatók. -- Kifejezetten tilos a következő célra használni őket: --Épületen belüli gázelosztáshoz --Ivóvíz szállításához --Sűrített levegő szállításához --A PE 100-RC GAS anyagú gázcsöveket különleges óvintézkedések nélkül nem szabad felszínen fektetni A PE 100-RC GAS anyagú csövek normál gyúlékonyságúak (B 2 építési osztály) a DIN rész szerint. A PE 100-RC GAS anyagú gázcsövek a piacon kapható gyártmányú idomokkal az érvényes műszaki szabályok betartása mellett a szokásos eljárással beépíthetők. A kötések kizárólag hegesztéssel állíthatók elő a DVS 2207 irányelv 1. részének előírásai szerint. A nyomócsövek hegesztését csak szakképzett személy végezheti Visszakövethetőség PE 100 C = 2 SDR bar SDR 17 4 bar C = biztonsági tényező További terméktulajdonságok Tulajdonság Vizsgálati eljárás Irányadó értékek Sűrűség DIN EN ISO ,95 g/cm 3 MFR olvadási index (190 C/5 kg) DIN EN ISO ,2 0,5 g/10 perc MFR-csoport DIN EN ISO , 005 Húzási E-modulus DIN EN ISO kb MPa Húzószilárdság DIN EN ISO kb. 25 MPa Törési feszültség DIN EN ISO kb. 38 MPa Megnyúlás DIN EN ISO kb. 350% Hossztágulási együttható DIN kb K -1 Hőmérséklet-tartomány (0 40 C) hővezető képesség DIN ,41 W K -1 m -1 Specifikus felületi ellenállás DIN IEC > Ω Egyedi jelölés a visszakövethetőséghez ún. Traceability Barcode (nyomonkövetési vonalkód) alkalmazásával az ISO szerint. 37

38 7.2. Szállítási program RAUPROTECT PE 100-RC GAS anyagból DVGW nyilvántartási számmal s d SDR 11 gázcső PE 100-RC GAS* anyagból d s Cikkszám Cikkszám mm mm 100 m-es köteg 12 m-es szál , , , , * különleges méret. Kérésre. 38

39 ESM elektrokarmantyúk PE 100, PN 16 SDR SDR Hőmérséklet Nyomás Élettartam Nyomás Élettartam 20 C 16,0 bar 50 év 10,0 bar 50 év 30 C 13,5 bar 50 év 8,4 bar 50 év 40 C 11,6 bar 50 év 7,2 bar 50 év 50 C-ig 9,5 bar 15 év 5,9 bar 15 év Biztonsági tényező: 1,25, közeg: levegő és víz REHAU elektrokarmantyú-tok REHAU elektrokarmantyú belső hegesztőhuzalozással RAUPEX csövek és PE 63, PE 80. PE 100 csövek összehegesztéséhez. PE 100, fekete, UV-stabilizált Nyomásfokozat: PN 16 Nem használható RAUTHERM FW csövekhez vagy más EVAL-záróréteggel rendelkező csövekhez. Cikkszám Méret Méretek mm Súly CSE L D A Z kg/db ,640 1 db ,832 1 db ,090 1 db ,760 1 db REHAU ESM szűkített karmantyú REHAU elektrokarmantyú belső hegesztőhuzalozással RAUPEX csövek és PE 80, PE 100 csövek összehegesztéséhez. PE 100, fekete, UV-stabilizált Nyomásfokozat: PN 16 Nem használható RAUTHERM FW csövekhez vagy más EVAL-záróréteggel rendelkező csövekhez. Cikkszám Méret Méretek mm Súly CSE L A B Z kg/db ,500 1 db ,700 1 db ,019 1 db ,020 1 db ,440 1 db ,520 1 db ,570 1 db 39

40 REHAU ESM T-idom, egál REHAU elektrokarmantyú belső hegesztőhuzalozással RAUPEX csövek és PE 80, PE 100 csövek összehegesztéséhez. A leágazáshoz kiegészítésül szükséges egy a mindenkori méretnek megfelelő REHAU ESM karmantyú. Anyaga: PE 100, fekete, UV-stabilizált Nyomásfokozat: PN 16 Nem használható RAUTHERM FW csövekhez vagy más EVAL-záróréteggel rendelkező csövekhez. Cikkszám Méret Méretek mm Súly CSE d - d1 - d L L 1 D H kg/db ,090 1 db ,955 1 db ,900 1 db ,700 1 db REHAU ESM könyökidom, 45 REHAU elektrokarmantyú belső hegesztőhuzalozással RAUPEX csövek és PE 80, PE 100 csövek összehegesztéséhez. PE 100, fekete, UV-stabilizált nyomásfokozat: PN 16 Nem használható RAUTHERM FW csövekhez vagy más EVAL-záróréteggel rendelkező csövekhez. Cikkszám Méret Méretek mm Súly CSE L L 1 D kg/db ,759 1 db ,269 1 db ,000 1 db ,900 1 db REHAU ESM könyökidom, 90 REHAU elektrokarmantyú belső hegesztőhuzalozással RAUPEX csövek és PE 80, PE 100 csövek összehegesztéséhez. PE 100, fekete, UV-stabilizált nyomásfokozat: PN 16 Nem használható RAUTHERM FW csövekhez vagy más EVAL-záróréteggel rendelkező csövekhez. Cikkszám Méret Méretek mm Súly CSE L L 1 D kg/db ,059 1 db ,560 1 db ,340 1 db ,490 1 db 40

41 REHAU karimás hegesztőtoldat, PN 16, SDR 11 Karimás összekötésekhez REHAU külső karimával és REHAU polietilén elektrokarmantyú-tokkal PE 100, fekete, UV-stabilizált Nyomásfokozat: PN 16 (SDR 11) Cikkszám Méret Méretek mm Súly CSE d L h 1 kg/db ,322 1 db ,475 1 db ,747 1 db ,945 1 db ,610 1 db REHAU külső karima REHAU karimás hegesztőtoldathoz a DIN 16962/63 szabvány szerint, 4. rész, PN 16. Furatkiosztás a DIN 2501 szerint, NA 50-től NA 150-ig = PN 10/16, DN 200-tól = PN 10. Üvegszálas polipropilén, acél betéttel, fekete Nyomásfokozat: PN 16 Cikkszám Méret Méretek mm Súly CSE d/dn D1 D p S t kg/db / x ,165 5 db / x ,360 5 db / x ,695 3 db / x ,480 3 db / x ,550 2 db REHAU NBR profiltömítés fémbetéttel REHAU NBR profiltömítés fémbetéttel az EN szabvány szerint, PE-PE-, PE-ST- és PE-GGG karimás összekötésekhez alkalmas; DVGW által engedélyezett Hőmérséklet-tartomány: -20 C és +70 C között (Figyelem! Vegye figyelembe a cső anyagának alkalmazási hőmérséklet-tartományát!) NBR fémbetéttel, fekete s 2 dd 2 d 1 s 1 Cikkszám Méret PN Méretek mm CSE d/dn d 1 d 2 s 1 s / db / db / db / db / db További idomok és további méretek ajánlatkérés alapján. 41
