1 Szerkezetépítési segédanyagok Vasalási távtartók Zsaluzati távtartók Zsaluanker és tartozékai Beton- és zsaluzatvédelem Vasalási csatlakozók BAU-HAUS

2 Tartalomjegyzék Vasalási távtartók 3 Műanyag távtartók 3. Beton távtartók 4. Acél távtartók 5. Zsaluzati távtartók és segédanyagok 6 Zsaluzati távtartók és kiegészítők OPTI látszóbeton elemek Építési profilok 9. Munkavédelmi segédanyagok 10. Dombornyomott lemezek 11. Zsaluanker és tartozékai 1 Zsaluanker és tartozékai 13. Zsaluanyák 14. Zsaluanker lehorgonyzások 15. Zsalucsövek 17 Monotub zsalucsövek 17. Beton és zsaluzatvédelem Formaleválasztó olajok Kipárolgásgátló emulzió Permetező és tartozékai Vasalási csatlakozók 1 Kihajlítható vasalási csatlakozók 1. Kihajlítható vasalási csatlakozók általános típusai. Kihajlítható vasalási csatlakozók egyedi típusai 4. Betonacél tüskeragasztók 5.

3 Muanyag távtartók Távtartó sín (hossz: m) Vonalmenti távtartó sín, alsó fogazással. Alaplemezek és födémek, rámpák alsó vasalásának távtartására. További méretek: mm. (m/köteg) (m/raklap) Távtartó sín 15mm Távtartó sín 0mm Távtartó sín 5mm Távtartó sín 30mm Távtartó sín 35mm Távtartó sín 40mm Távtartó sín 50mm Teli távolságtartó sín (hossz: m) Vonalmenti távtartó sín, anyagfolytonos alsó éllel, nagyobb terhelésre. Keményhab anyagú hőszigetelésre és kavicságyra is fektethető. (m/köteg) (m/raklap) Távtartó sín, teli 15mm Távtartó sín, teli 0mm Távtartó sín, teli 5mm Távtartó sín, teli 30mm Távtartó sín, teli 35mm Távtartó sín, teli 40mm Távtartó sín, teli 50mm U-bak Nagy teherbírású távtartó; előregyártott és helyszínen szerelt betonacélok, hálók alátámasztására. Vasátmérő: 6-5 mm. Javasolt kiosztás 5 db/m U-bak 15mm U-bak 0mm U-bak 5mm U-bak 30mm U-bak 35mm U-bak 40mm U-bak 50mm (db/csomag) (db/raklap) Karácsonyfa távtartó Stabil négylábú távtartó vízszintes és függőleges vasalathoz, betonacél rögzítéssel, Ø6-0 mm. Előregyártott és monolit szerkezetnél egyaránt használható, látszóbeton felületekhez is! Javasolt kiosztás 5 db/m (db/csomag) (db/raklap) Karácsonyfa távtartó 0mm Karácsonyfa távtartó 5mm Karácsonyfa távtartó 30mm Karácsonyfa távtartó 35mm Karácsonyfa távtartó 40mm Karácsonyfa távtartó 50mm db szegezőlyuk a zsaluhoz történő rögzítéshez hegyes láb a látszóbetonfelületekhez 3

4 Muanyag és beton távtartók Körtávtartó (csillag) Monolit és előregyártott vasbeton falszerkezetek vasalásához. 4-1 mm vasátmérőhöz. Javasolt kiosztás 5 db/m (db/csomag) (db/raklap) Körtávtartó 15mm Körtávtartó 0mm Körtávtartó 5mm Körtávtartó 30mm Körtávtartó 35mm Körtávtartó 40mm Körtávtartó 50mm Piling távtartó Vasbeton cölöpök vasalási kosarainak távolságtartásához. A vasalati kosarak könnyű és megfelelő betontakarású elhelyezéséhez. Vasátmérő: 6-0 mm (db/csomag) (db/raklap) Piling távtartó 50mm Piling távtartó 75mm Rostbeton csont Rostbeton távtartó, mely elforgatva 3 méret távtartására is alkalmas. Alsó ill. oldalsó vasaláshoz. Javasolt kiosztás: 5db/m. (db/csomag) (db/raklap) Rostbeton csont 0/5/30mm Rostbeton csont 35/40/50mm Vonalszerű betontávtartók Vonalmenti rostbeton távolságtartók stabil kivitelben, nagy terhelésre is alkalmasak. Szállítási hossz: 1,00 m/db. Rostbeton háromszög 0mm Rostbeton háromszög 5mm Rostbeton T-profil 30mm Rostbeton T-profil 35mm Rostbeton T-profil 40mm Rostbeton T-profil 50mm (db/raklap)

5 Acél távtartók DS és DSL hullámtávtartó A DS- és DSL hullámtávtartókat betonacél távolságtartóként elsősorban vasbeton lemez- és tárcsaszerkezetek felső vasszereléséhez alkalmazzák. Stabil, teherbírását tekintve a készre szerelt betonacél-háló távtartására alkalmas acélszerkezet. Elemhossz:,0 m (kiterítve,35 m), támaszkodási szélesség: t = 0 cm. Bordakialakítás: DSL 4-0 cm átlós merevítéssel DS - 50 cm függőleges merevítőpálcákkal Beépítés felületi kiosztás: A hullámtávtartót az elosztóvasak vonalára átlósan kell elhelyezni, lehetőleg az alsó távtartók vonalában. A kör alakú tartományokban, az áttörési tartományokban, lemezszéleken, valamint a kizárásoknál a hullámtávtartók a szükséges alakra hajlíthatók a hullámjelleg megtartása mellett. T T t = 0 1,00 Ajánlott elhelyezési távolság T = cm. T,00 A távtartók kiválasztását és alkalmazását az MSZ-150/7-86 és az MSZ EN :010 szabályozza. Ennél részletesebb útmutatást ad a Német Betonegyesület távtartásra vonatkozó leírása (DBV Merkblatt). T (db/köteg) (db/nagyköteg) tömeg (kg/db) DSL hullámtávtartó 04cm DSL hullámtávtartó 05cm DSL hullámtávtartó 06cm DSL hullámtávtartó 07cm DSL hullámtávtartó 08cm DSL hullámtávtartó 09cm DSL hullámtávtartó 10cm DSL hullámtávtartó 11cm DSL hullámtávtartó 1cm DSL hullámtávtartó 13cm DSL hullámtávtartó 14cm DSL hullámtávtartó 15cm DSL hullámtávtartó 16cm DSL hullámtávtartó 17cm DSL hullámtávtartó 18cm DSL hullámtávtartó 19cm DSL hullámtávtartó 0cm DS hullámtávtartó cm DS hullámtávtartó 4cm DS hullámtávtartó 6cm DS hullámtávtartó 8cm DS hullámtávtartó 30cm DS hullámtávtartó 35cm DS hullámtávtartó 40cm DS hullámtávtartó 45cm DS hullámtávtartó 50cm ,518 0,57 0,537 0,548 0,560 0,573 0,587 0,601 0,615 0,743 0,765 0,787 0,809 0,83 0,855 0,878 0,901 0,98 1,01 1,05 1,09 1,13 1,58 1,70,1,36 5

6 Zsaluzati távtartók és kiegészítok Távtartó cső Ankerszárátkötéshez műanyag cső falzsaluzatok távtartásához. (fm/köteg) (fm/raklap) Távtartó cső /5mm Távtartó cső /6mm Kónusz mm db db Zsaluzati dugók A záródugó és a bordázott dugó a kónusz eltávolítása után a csőbe beüthető. A zsalutábladugó 4 oldalt lamellákkal. A távtartócső toldóelem műanyag és beton csövekhez is használható. Záródugó mm Bordázott dugó mm Zsalutábla dugó -5mm Távolságtartócső toldó (műanyag és rostbeton csőhöz) (db) 50 Oktagon-Plus rendszer Egy db-ból öntött (*3 részes) nem tanúsított vízzáró átvezetés előkónusszal, mely kizsaluzás után eltávolítandó. A rendszer tartozéka db záródugó. db/csomag db/raklap Oktagon-Plus rendszer 0cm Oktagon-Plus rendszer 5cm Oktagon-Plus rendszer 30cm Oktagon-Plus rendszer 35cm Oktagon-Plus rendszer 40cm Oktagon-Plus rendszer 45cm* Oktagon-Plus rendszer 50cm* Oktagon rendszer Oktagon kónusz és dugó nem tanúsított vízzáró falátvezetések készítéséhez. Saválló minőségű HPDE-anyagból, széles zsaluzatra fekvő kónusztárcsával, 60 mm átmérőjű, vízgátló, nyolcszögletű peremmel. (db/csomag) (db/raklap) Oktagon kónusz Oktagon-Plus kónusz Oktagon dugó Aquafix gumidugó

7 Zsaluzati távtartók és kiegészítok Beton távtartók Falzsaluzáshoz használt, rostbeton alapanyagú távtartó cső, nem tanúsított vízzáró átkötésekhez. Tartozéka a rostbeton dugó, mely víztömör ragasztóval rögzíthető. (raklap) Rostbeton cső mm - 15cm Rostbeton dugó mm - 0mm Nevo FBK-1 ragasztó 6,5 fm db 1,50 kg fm db 144 kg Műanyag alátét Előregyártott elemek elhelyezését, felfekvését segítő szintező lapok. Lapméret: 70x70 mm. Műanyag alátét 0mm Műanyag alátét 03mm Műanyag alátét 05mm Műanyag alátét 10mm Műanyag alátét 15mm Műanyag alátét 0mm (db/csomag) (db/raklap) Műanyag nyíl Műanyag tüske szigetelőlemezek rögzítéséhez. A tüskének 3-4 cm-rel hosszabbnak kell lennie a szigetelőlemez vastagságánál, hogy megfelelő horgonyzást biztosítson a betonban. (db/csomag) (db/raklap) Műanyag nyíl 75mm Műanyag nyíl mm Műanyag nyíl 15mm Műanyag nyíl 150mm Excenter Függőleges zsaluzatok fal, támfal, pillér stb. beállításához a zsalutáblák alsó elmozdulás elleni biztosításához. Hegesztett hálós falvasalásoknál a hálók függőleges betonvaspálcái is beszúrhatóak az excenterbe, ezáltal a vasalás betonozás során történő elmozdulása is megakadályozható és a szükséges betontakarás is biztosítható. Rögzítésük a betonalapokon acélszeggel, szegbelövéssel egyszerűen és gazdaságosan történik. (db/csomag) (db/raklap) Excenter Excenter beütő szeggel

8 OPTI látszóbeton elemek Az OPTI elemek alkalmazásával magas minőségű látszóbetonfelületképzések érhetők el, monolit és előregyártott elemek esetében is. OPTI tömítőkónusz és látszóbeton kúpok HDPE beton OPTI tömítőkónusz OPTI tömítőgyűrű OPTI látszóbetonkúp L á t s z ó b e t o n f e l ü l e t e k ankerszárátvezetéseinél az OPTI tömítőkónusz megakadályozza a beton felületén a kivérzést, a cementlé elfolyását, ezáltal tiszta és teljesen ép átvezetés érhető el. A nyílások lezárása az OPTI l á t s z ó b e t o n - k ú p o k beragasztásával történik. Alapanyag: beton vagy HDPE OPTIFLEX szalag nélkül Optiflex tömítőszalag Ö n t a p a d ó O P T I F L E X tömítőszalag a zsalutáblák illesztési felületére ragasztva: - kiegyenlítik a felületet, - megakadályozza a függőleges és vízszintes zsaluhézagok között a cementlé kifolyását - nyílások és kizárások esetén is tökéletes élkialakítás zsaluzható OPTIFLEX tömítőszalaggal További látszóbeton szerkezetek: Látszóbeton távtartók (karácsonyfa távtartó) Monotub sima felülettel, látszóbeton pillérekhez. OPTI tömítőkónusz mm (látszóbeton felülethez) OPTI tömítőgyűrű öntapadó OPTI látszóbetonkúp mm (beton) OPTI látszóbetonkúp mm (HDPE) OPTIFLEX tömítőszalag öntapadó db db db 50 db 0/ fm 8

9 Építési profilok Saroklécek Ütésálló, kemény PVC-ből készült, extrudált profilok. Oszlopok, gerendák, tám-falak élképzésére használják. méret (a/b/c) (fm/köteg) (fm/raklap) Háromélű szegélyléc 10 mm Háromélű szegélyléc 15 mm 10/10/15 15/15/1 Háromélű szegélyléc 0 mm 0/0/8 Háromélű szegélyléc 5 mm 5/5/35 Háromélű szegélyléc 30 mm 30/30/ a c b Szegezhető sarokléc méret (a/b/c) (fm) (köteg/raklap) Háromélű szegélyléc, zászlós, erősített 10mm 10/15/4 Háromélű szegélyléc, zászlós, erősített 15mm 15/1/31 Háromélű szegélyléc, zászlós, erősített 0mm 0/8/36 Háromélű szegélyléc, zászlós, erősített 5mm 5/35/45 / / / / 450 b a c Hornyos sarokléc LDPE alapanyagú hornyosan képzett háromélű szegélyléc, előregyártó üzemek számára, sablonokhoz hajlítható kivitelben (fm) (köteg/raklap) 4 Háromélű szegélyléc, hornyos, piros 4/14/5 50 / Trapézprofil, T-profil Trapézprofil: Trapézalakú, ütésálló PVC-profil, vakhézagok képzésére. Fontos a repedési profilok vonalában is mindkét oldalon elhelyezni. T-profil: Zsalutáblák, kéregpanelek közötti takarás-biztosítás cementlékifolyás ellen. (a/b/c) (db/köteg) (db/nagyköteg) Műanyag trapézprofil 0/10/10mm 5 00 Műanyag trapézprofil 30/0/15mm 5 00 Műanyag T-Profil /4mm 5 00 b a c b a 9

10 Munkavédelmi segédanyagok A /199 (I.16.) MüM rendelet szerint: A munkáltató köteles biztonsági jelzéseket kihelyezni, karbantartani, azokat a munkakörülmények változásaiból adódóan vagy elhasználódásuk miatt cserélni, illetőleg a meglétükről meggyőződni. A felelős műszaki vezetés ill. az építés és művezetés felelőssége a fentiek tekintetében egyetemleges! Különös tekintettel a betonacélszereléssel kapcsolatos munkavédelmi előírásokra, mert az éles, szúró, vágó betonacélok rendszerint súlyos, nem ritkán halálos kimenetelűek. A korszerű átszúródás elleni védőeszközök, jelzések, lefedések ma már a betonacélszerelések megkerülhetetlen segédeszközei. Nevosafe - Nevosafe Plus védőprofilok A Nevosafe védőprofilok kiálló betonacélok, illetve csatlakozó vasak jól látható jelöléseként használhatók vízszintes és függőleges pozícióban is. Az ütés- és időjárásálló profil stabilan ráfeszül a csatlakozó vasszerelésre. Többször felhasználható! A Nevosafe-Plus védőprofil 3 m esési magasság esetén is megfelelő biztonságot nyújt, akár kg terhelésnél. (EMPA vizsgálati jegyzőkönyv.) (db/csomag) (db/raklap) Nevosafe Nevosafe-Plus acélbetéttel Nevosafe védősapka Betonacélvégek, szerelési tüskék hegyes, szúró végeinek munkavédelmi biztosítása! Jobb illeszkedés az új, csavarozható bordaszerkezet által, ezért újrafelhasználható. Védősapka 8-16mm Vésősapka 16-3 mm (db/csomag) Jelzőkerítések A feltűnő narancssárga jelzőkerítés célja a munkaterület vagy útépítési feladatok figyelemfelkeltő lehatárolása. Area Építési jelzőkerítés AREA 1,0x50m narancs Építési jelzőkerítés AREA 1,8x50m narancs 50 fm/tekercs 50 fm/tekercs 10

11 Dombornyomott lemezek A Dréntec HDPE alapanyagú, nagy sűrűségű dombornyomott lemezek, háromféle minőségben és felhasználási területtel, CE jellel. Dréntec Basic Plus szerelőbeton helyett A Dréntec Basic Plus lemez költségkímélő és gyorsan szerelhető alternatívája az alaplemezek alatti szerelőbetonnak. A lemezek elhelyezése kb. 15 cm átfedéssel történik. A dombornyomott (fekete) felület érintkezik a tömörített kavicsággyal, míg az egyenes (barna) felületen elhelyezett vonalmenti távtartók segítségével történik az alaplemez vasalása. az alsó távtartó a Dréntec lemezen fekszik alaplemez Dréntec lemez kavics-, homokágy talaj / föld Dréntec Premium pincefalak szigetelésvédelmére A munkagödör visszatöltésekor, tömörítésekor a Dréntec lemezek megvédik a külső vízszigetelést az esetleges sérülésektől, megfelelő vízelvezetést biztostanak, valamint biztosítják a falak megfelelő szellőzését. Talajpára és talajnedvesség elleni szigetelésként is használható. Dréntec Geo szivárgó rendszer Szűrőréteggel ellátott drénlemez. A Dréntec lemezre kasírozott geotextília megszűri a durvább külső felület felől érkező kavicsokat, szemcséket, ezáltal könnyen elvezeti a nedvességet és megakadályozza a szigetelés sérülését. Műszaki adatok: Termék neve Dréntec Premium Dréntec Basic Plus Dréntec Geo anyag hőmérsékletállóság teherbírás kémiai tulajdonságok dombormagasság felhasználási terület HDPE -30 C C HDPE+PP -40 C C 400 kn/m² 310 kn/m² kb. 50 kn/m² vegyileg ellenálló talajvízre veszélytelen gyökérálló baktérium és gombaálló korhadásálló ivóvízre ártalmatlan kb. 7 mm kb. 8 mm alapfal védelem szivárgó szerelőbeton helyett rendszer tekercsméret (m m) (m²/tekercs) (m²/raklap) Dréntec Premium 0 40 Dréntec Basic Plus Dréntec Geo

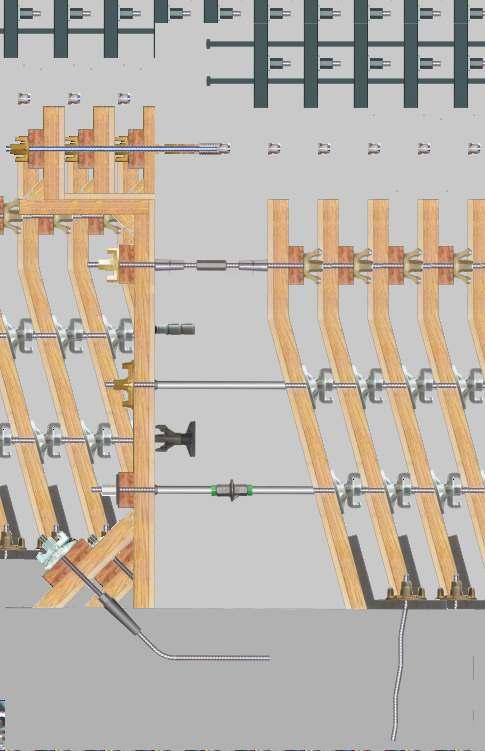

12 Zsaluanker tartozékai A Bau-Haus Kft. robusztus és megbízható kiegészítők széles spektrumát kínálja, mely a zsaluankerrel együtt számtalanszor bizonyított a gyakorlatban. A tartozékok anyák, alátétek és csavarok teherbírása eléri, illetve meghaladja az ankerszárak - DIN 1816 szabvány szerint engedélyezett teherbírási értékeit. Külön kiemelendőek a hosszú élettartamú és nagy ütésállósággal rendelkező kovácsolt acélból készült tányéros és csuklós-szárnyas anyák. Lehorgonyzó elemek esetében a beépítéstől is függ (betonminőség, elhelyezési mélység, stb.) a rögzítés tényleges teherbírása! Az alábbi ábra bemutatja a zsaluanker tartozékainak (átkötések rögzítései, toldások és lehorgonyzások) felhasználási lehetőségeit: Beton-, kőzetanker Hegeszthető anya Acélszerkezet Tányéros anya 70 mm Hatszögletű csatlakozó anya 30 Tányéros anya mm Tányéros anya kovácsolt 65 mm Mûanyag ankerhüvely szett Tányéros anya 130 mm Fixanker /70 mm Csuklós-szárnyas anya - B ø10 Vízzáró betét I - 65 mm Hatszögletű anya Csuklós-szárnyas anya - B ø10 Csuklós szárnyas anya - D ø10 Tányéros anya kovácsolt 110 mm Lehorgonyzó anker Hullámanker A forgalmazott szerkezetekkel, csavarokkal és ankerszárakkal kialakított zsalurendszerek minősége kizárólag a szakszerű zsaluzási munkák, és az ezekre vonatkozó általános szabályok betartása mellett biztosítható! 1

13 Zsaluanker és tartozékai FA- és FS típusú zsaluankerek Az FA típusú ankerszár olyan melegen hengerelt, hegeszthetõ és DW menetes zsaluanker, amely 900 N/mm folyási határral és 1 N/mm szakítószilárdsággal rendelkezik. Az FS ankerszár hidegen hengerelt, körmenetes zsaluanker. FA 15 FA 15 horganyzott műszaki adatok FA 15 FA 0 FA 6,5 FS 15 FS 0 FS 6,5 teherbírás (kn) törési határ (kn) fajlagos tömeg (kg/m) menetemelkedés (mm) méretek (a /a - mm) ,44,56 4,48 1,50,60 4, /17 0/3 6,5/30 15/17 0/3 6,5/30 (köteg) FS 15 menetes ankerszár FA 0 Zsaluanker FA15 (SAS 900/1) Ø15/17mm, L=6 m Zsaluanker FA 15 Ø15/17mm L=6 m horganyzott Zsaluanker FS 15 L=6,1 m 1 db db db FA 6,5 Hatszögletû anyák Anyag: Méret: Tömeg: Hegeszthető anya: S355 acél mm 0, kg/db Csatlakozóanya: S355 acél 30 mm 0,43 kg/db Engedélyezett terhelés: 90 kn Felületkezelés: nyers Hegeszthető anya 50*30mm Csatlakozóanya *30mm (csomag) db 10 db Vízzáró betét Anyag: temperöntvény Tömeg: 0,58 kg Engedélyezett terhelés: 90 kn Perem méret: Ø65 mm Vízzáró betét I. 65mm Műanyag adapter WSI-65-höz (csomag) 50 db db 13

14 Zsaluanyák Csuklós-szárnyas anya - B Ø10 Anyag: kovácsolt acél Felületkezelés: galvanizált Tömeg: 1,05 kg/db Engedélyezett terhelés: 90 kn Lapméret: Ø10 mm Maximális dőlésszög: 10 Csuklós-szárnyas anya - B Ø10mm (csomag) 10 db Csuklós-szárnyas anya - D Ø10 Anyag: kovácsolt acél Felületkezelés: galvanizált Tömeg: 1,10 kg/db Engedélyezett terhelés: 90 kn Lapméret: Ø10 mm Maximális dőlésszög: 5 Csuklós-szárnyas anya - D Ø10mm (csomag) 5 db Tányéros anya Anyag: temperöntvény Lapméret: Ø70 mm Lapméret: Ø mm Lapméret: Ø130 mm Tányéros anya 70 mm Tányéros anya mm Tányéros anya 130 mm Felületkezelés: galvanizált Engedélyezett terhelés: 90 kn Tömeg: 0,38 kg/db Tömeg: 0,60 kg/db Tömeg: 0,86 kg/db (csomag) db 50 db 5 db Tányéros anya kovácsolt Anyag: kovácsolt acél Lapméret: Ø65 mm Lapméret: Ø110 mm Felületkezelés: galvanizált Engedélyezett terhelés: 90 kn Tömeg: 0,55 kg/db Tömeg: 0,83 kg/db Tányéros anya kovácsolt 65 mm Tányéros anya kovácsolt 110 mm (csomag) 5 db 0 db 14

15 Lehorgonyzások Hullámanker Anyag: FA zsaluanker Hossz: 550 mm Tömeg: 0,8 kg/db Engedélyezett terhelés: 90 kn Hullámanker 550mm (Ø15) (köteg) 50 db Lehorgonyzó anker Anyag: FA zsaluanker Hossz: 550 mm Engedélyezett terhelés: 90 kn Tömeg: 1,96 kg/db Szélesség: 30 mm 135 Lehorgonyzóanker (csomag) 10 db Záróanker Anyag: FA zsaluanker, Hossz: 155 mm Lap: S35 acél Lapméret: mm Tömeg: 0,9 kg/db Engedélyezett terhelés: 90 kn Záróanker (csomag) 10 db Beton-, kőzetanker Furatátmérő: Ø35-Ø38 mm Hossz: 106 mm Tömeg: 0,31 kg/db Teherbírás: 90 kn Beton-kőzetanker beépítésénél kérjük a beépítési útmutató, és a kontroll mérés figyelembevételét! Beton-, kőzetanker (csomag) 50 db 15

16 Lehorgonyzások és rögzítok Fixanker Betonszerkezetekben történő visszahorgonyzásokhoz, rögzítésekhez. A műanyag szegezhető rögzítőelem segítségével a fixanker a zsalutáblán tetszőleges helyre pozícionálható. A masszív acélöntvény a betonszerkezetben min. 10 cm mélyen beépül, és nagyméretű lapja ( 70 mm) által igen magas, min. 90 kn kihúzódási erőknek is ellenáll. Engedélyezett terhelés: 90 kn Tömeg: 0,5 kg (csomag) Fixanker /70mm Fixanker rögzítőelem (zsalura szegezhető lábakkal) 50 db 50 db Műanyag ankerhüvely szett Ankercsavarok, szerelvények, korlátelemek szakszerű rögzítése, visszahorgonyzása betonszerkezetekben. A műanyag dugó a zsaluzatra tetszés szerinti helyeken felszegezhető, ezáltal biztosítható az ankerhüvely gyors elhelyezése. Alkalmazásával racionális, költséghatékony visszahorgonyzás érhető el max. 40 kn kihúzódási erőhatásig. Anyag: üvegszálerősített műanyag Engedélyezett terhelés: 40 kn Tartozék: szegezhető dugó (csomag) Ankerhüvely szett db Szorítóék Anyag: temperöntvény Tömeg: szorítóék 4-10: 0,43 kg szorítóék 8-1: 0,46 kg Szorítóék (béka) 6-10mm Szorítóék (béka) 9-1mm Feszítőszerszám szorítóékhez Felületkezelés: festett Engedélyezett terhelés: 5 kn (csomag) 50 db 50 db 1db Rugós zsalurögzítő Anyag: ST37. acél Tömeg: 0,4 kg Acél átmérő: Ø5 - Ø10 mm Felületkezelés: horganyzott Engedélyezett terhelés: 5 kn Rugós zsalurögzítő Feszítőszerszám zsalurögzítőhöz (csomag) 50 db 1db 16

17 Monotub zsalucsövek Monotub zsalucsövek MONOTUB kör-keresztmetszetű Tetra-Pack rendszerfelépítésű víz- és vegyszerálló zsalucső mm átmérőig, igény esetén akár 13 m hosszban is időjárási körülményektől függetlenül alkalmazhatók kis súlya miatt könnyen mozgatható, szerelhető, darut nem igényel anyaga révén vízszintesen is tárolható, formatartó és vízlepergető nem kell tisztítani, nem igényel zsaluolajat, és visszaszállítást a zsaluk az építkezés végéig az oszlopon maradhatnak gyors kizsaluzás az integrált tépőzár miatt több pillér egyidejű betonozása gyorsabb kivitelezést biztosít Monotub G sima felülettel Monotub S spirál felülettel A MONOTUB G zsalucsövekkel kiváló minőségű látszóbeton felületek készíthetők. Szakszerű beépítés és betonozás mellett semmilyen utókezelést, utómunkálatot, csiszolást, simítást nem igényel. A MONOTUB S esetén a tekercselési spirálminta megjelenik az oszlop felületén. FONTOS! A szabadban történő tárolás esetén a csöveket nem kell lefedni, esőtől, hótól nem kell védeni. A fóliabetét felmelegedését el kell kerülni, ezért a csövek átszellőzése a két végének szabadon hagyásával megoldható. A MONOTUB csövek szakszerű megtámasztásáról a hossztól és az átmérőtől - beton palástnyomástól - függően a helyszínen gondoskodni kell. jelölés Átmérő Ø (mm) Betonozási sebesség (m/h) Betonszükséglet (dm³/fm) tömeg (kg/fm) MTG(S)00 MTG(S)50 MTG(S)300 MTG(S)350 MTG(S)400 MTG(S)450 MTG(S) MTG(S)550 MTG(S)600 MTG(S)650 MTG(S)700 MTG(S)800 MTG(S)900 MTG(S)0 MTG(S) ,0 1, ,0, ,6, , 3, ,5 4, ,0 4, ,3 5, ,6 6, ,7 6, ,8 3, ,8 4, ,3 4, ,4 5,1 785,4 6, ,0 6,9 17

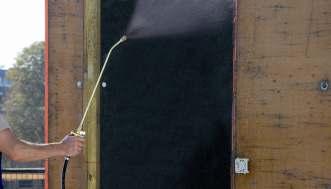

18 Formaleválasztó olajok A Bautec formaleválasztók szívó- és nem szívó zsalufelületek fizikai úton történő leválasztására szolgáló zsaluolajok, kétféle anyagminőségben. Alkalmazható, fa, rétegelt lemez, forgácslemez, fém és egyéb zsaluzatokhoz. Bautec S - általános zsaluolaj olaj F e l h a s z n á l á s r a k é s z, á s v á n y i o l a j b á z i s ú f o r m a l e v á l a s z t ó olaj helyszíni zsaluzáshoz, általános felhasználásra. nagyon jó leválasztóhatás gazdaságos könnyű kizsaluzás Bautec Prémium formaleválasztó olaj Felhasználásra kész, ásványiolaj-bázisú finomított formaleválasztó olaj magasabb minőségű betonfelületek zsaluzásához, -10 C-tól. Általános felhasználás mellett: Felhasználási terület: kitűnő formaleválasztó hatás jól vakolható foltosodásmentes kiváló korrózióvédő tulajdonság Felhasználási terület: minden típusú betonszerkezet esetén, kivéve a látszóbetonokat minden típusú betonszerkezetnél előregyártott elemek, sablonok zsaluzatok karbantartása, tisztítása védi a zsaluzatot a korróziótól magasabb minőségű betonfelület (látszóbeton) Bautec zsaluolaj kiadósság/l Ferrox Plus permetező alkalmazásával: zsalutípus Acél- és fémzsaluzatok Rétegelt lemezek Érdes fafelületek Formazsaluzatok Bautec S 70 m /l 60 m /l 0 m /l 10 m /l Bautec Prémium 90 m /l 75 m /l 30 m /l 15 m /l Alkalmazás: egyszerű és könnyű leválasztáshoz elegendő egy egészen vékony bevonat, melynek felhordása permetezővel történő porlasztással a legcélszerűbb. A formaleválasztó olajat higítani, vagy az összetételét egyéb módon megváltoztatni tilos. Bautec S zsaluolaj 5l Bautec S zsaluolaj 08l Bautec Prémium zsaluolaj 5l Bautec Prémium zsaluolaj 08l 5 l 08 l 5 l 08 l 18

19 Kipárolgásgátló Bautec FH kipárolgásgátló emulzió Folyékony építési fólia frissbeton és esztrichfelületek utókezelésére. A Bautec FH olyan felhasználásra kész, vízemulgeált utókezelő szer, amely erőteljes záróhatást biztosít az idő előtti vízelpárolgás ellen. védi a frissbetont az intenzív napsugárzástól és légmozgástól feleslegessé teszi a frissbeton és esztrichfelületek folyamatos nedves utókezelését kopolimerbázisú, oldószer és parafinmentes emulzió elősegíti a betonfelület megfelelő módon történő szilárdulását csökkenti a beton karbonátosodását Felhasználás: higításmentesen felhordható permetezővel egyenletes felvitelhez javasolt a felület 0,5-1,0 m távolságról történő permetezése a frissbetonra történő felhordás után védőbevonatot képez kültéren egy idő után foltosodásmentesen lebomlik (ennek gyorsasága függ a felhordott rétegvastagságtól) lehetővé teszi a betonfelületen később színek ill. bevonatok felvitelét Kiadósság: kb g/m - felületi struktúrától függően A túl nagy rétegvastagság akadályozza a lebomlást!!! Bautec FH Kipárolgásgátló 5kg Bautec FH Kipárolgásgátló 00kg Bautec FH Kipárolgásgátló 0 kg 5 l 00 l 0 l 19

20 Beton- és zsaluzatvédelem - Permetezok Fix Ferrox Plus Plus 3565P magasnyomású permetező. Tartály: korrózió álló bevonattal ellátott robusztus, hosszú élettartamú acél tartály, nagyon stabil, állékony kivitelben Töltési/teljes térfogat: 6,0/9,0 l Nyomás: 6 bar Tömeg: 4,8 kg Tömítések: FPM Viton olajálló tömítések és O-gyűrűk Profi sárgaréz pumpa ergonomikus markolattal.,5 m spiráltömlő 3. Felszerelt pótalkatrész tartó 4. Szórócső rögzítés, tárolás 5. Pumpatartó cm-es 360 -ban forgatható sárgaréz szórópálca 8. Mikroszűrővel ellátott sárgaréz szórófúvóka egyenletesen vékonysugarú permethez 9. Biztonságos, stabil, felületnövelt lábazat, mely megkönnyíti a pumpálást 10. Vállra vagy hátra akasztható szivacsos pánttal 11. Poliészterbevonatú erős, strapabíró acéltartály (6 l) Biztonsági retesz, megakadályozza a csatlakozás nem szándékolt leoldását 1. Cserélhető biztonsági szelep és nyomásmérő 13. A tölcsérformájú fedés biztonságosan védi a berendezést az eldugulástól Ferrox Plus permetező 6l db Pumpa (sárgaréz) markolattal Fúvóka olaj permetezéséhez Fúvóka kipárolgásgátló permetezéséhez Tömítés készlet db db db db Bautec Cell betonvédő paplan LDPE anyagú betonvédő zártcellás paplanhab frissbeton szerkezetek fagy, hő ill. sugárzás elleni védelmére. védi a betont a fagytól, intenzív napsugárzástól, korai kiszáradástól, repedésmentes betonfelület nagy hőmérsékletingadozás esetén is többször felhasználható víz- és párazáró (tekercs) betonvédő paplan 10mm (1,00x50m) 50 m 0

21 Kihajlítható vasalási csatlakozók Plexus, Pyraplex, Plexus FTW A vasalási csatlakozó termékek üzemileg, ellenőrzötten gyártott kihajtható betonacél csatlakozások külön ütemben készülő helyszíni vasszerelések egyszerű és biztonságos megoldására. Födémek, konzolok, lépcsők vasalásainak utólagos csatlakoztatása megbízhatóan és az EC előírásainak megfelelően szerelhető. A PLEXUS csatlakozók szerelődobozainak betonban maradó felületei az ú.n.érdes felületi kategóriába tartoznak. A PYRAPLEX csatlakozók dobozának felületei mind a fő- mindpedig a másodlagos teherátadási irányban olyan felülettel készül, mellyel EC szerinti fogazott fugakategóriába sorolható az optimális nyíróerő átviteli tulajdonsága által. A PLEXUS FTW jelű vasalási csatlakozók dobozmagassága az előző típusoktól eltérően csak 0 ill. 30 mm, mellyel különösen előregyártott vasbeton szerkezet beépítésnél alkalmazhatók előnyösen. FONTOS: visszahajlítási sugár 6d (lásd bal alsó kép) hajtási görbület a dobozon belül horganyzott érdesfelületű szerelvény a betonban marad műanyag takarólemez által könnyített szerkezet visszahorgonyzási hosszak: Ø8 3 cm, Ø10 39 cm, Ø1 46 cm A PLEXUS gyártmányok harmonizált szabvány által tanúsított B -as hajlítható bordás betonacélokkal készülnek Plexus (FTW) érdes felületkialakítás A kengyelvas szélessége és a doboz szélességi mérete között mindig legalább,5 cm különbség van, amely differencia egyúttal a minimálisan szükséges betontakarást biztosítja. A csatlakozó monolit vasbeton falak, födémek vastagsági mérete a doboz szélességi méreténél kisebb nem lehet. A vasalási csatlakozók hosszirányban tetszõlegesen toldhatók folyamatos illesztéssel. Az elemhossz 15 cm, a kengyelmagasság (ha nem speciális elemről van szó) mindig 170 mm. Rendelési példa Jelölés PE/PB Ø a b Példa PB a: kengyeltávolság b: kengyelszélesség Pyraplex fogazott felületkialakítás a b A csatlakozó vasak szabályszerű, illetve helytelen visszahajlítása megfelelő csőszerszámmal: tengelytávolság <d s/3 6d s Jó a b a Nem szoros illesztés Rossz 1

22 Kihajlítható vasalási csatlakozók Egyvázas csatlakozó 17 cm Ø 8 Ø 10 Ø 1,9 3,6 3, ,5 jelölés Ø (mm) kengyeltáv. (cm) A (cm²/fm) fal (min. cm) (köteg/raklap) PE , ,5/350 PE , ,5/350 PE , ,0/350 PE ,4 9 15,0/300 PE , ,0/300 PE , ,5/00 PE , ,5/00 PE , ,5/00 9 cm Kengyelvázas csatlakozó - 9 cm Kengyelszélesség: 9 cm Elemszélesség: 11,5 cm 17 cm 11,5 cm jelölés Ø (mm) kengyeltáv. (cm) A (cm²/fm) fal (min. cm) (köteg/raklap) PB , ,5/10 PB ,0 15 7,5/10 PB ,7 15 7,5/10 PB , ,5/10 PB , ,5/10 PB , ,5/10 PB , ,5/10 PB , ,5/10 1 cm Kengyelvázas csatlakozó - 1 cm Kengyelszélesség: 1 cm Elemszélesség: 14,5 cm 17 cm 14,5 cm jelölés Ø (mm) kengyeltáv. (cm) A (cm²/fm) fal (min. cm) (köteg/raklap) PB , / PB ,0 18 5/ PB ,7 18 5/ PB , / PB , / PB , / PB , / PB , / 15 cm Kengyelvázas csatlakozó - 15 cm 17 cm jelölés Ø (mm) kengyeltáv. (cm) A (cm²/fm) fal (min. cm) (köteg/raklap) Kengyelszélesség: 15 cm Elemszélesség: 17,5 cm 17,5 cm PB ,70 1 5/ PB ,0 1 5/ PB ,7 1 5/ PB ,46 1 5/ PB ,86 1 5/ PB ,60 1 5/ PB ,08 1 5/ PB ,30 1 5/

23 Kihajlítható vasalási csatlakozók Kengyelvázas csatlakozó - 0 cm 0 cm 17 cm jelölés Ø (mm) kengyeltáv. (cm) A (cm²/fm) fal (min. cm) (köteg/raklap) Kengyelszélesség: 0 cm Elemszélesség:,5 cm,5 cm PB10 PB10150 PB0 PB1 PB ,7 10,46 7,86,60 15, /80 5/80 5/80 5/60 5/60 Duplavázas csatlakozó - 18 cm 18 cm jelölés Ø (mm) kengyeltáv. (cm) A (cm²/fm) fal (min. cm) (köteg/raklap) PB ,7 1 5/80 PB ,46 1 5/80 PB ,86 1 5/80 PB ,60 1 5/60 PB ,08 1 5/60 PB ,30 1 5/60 17 cm Kengyelszélesség: 18 cm Elemszélesség: 0,5 cm 0,5 cm Duzzadószalag Duplavázas csatlakozó - cm cm 17 cm Kengyelszélesség: cm 4,5 cm jelölés Ø (mm) kengyeltáv. (cm) A (cm²/fm) fal (min. cm) (köteg/raklap) Elemszélesség: 4,5 cm PB ,60 8 5/60 PB ,08 8 5/60 PB ,30 8 5/60 Duzzadószalag 3

24 Kihajlítható vasalási csatlakozók Egyedi elemek megrendelése Elérhető betonacél-keresztmetszetek: Ø 6mm Ø 8mm Ø 10mm Ø 1mm Ø14mm Ø 16mm Ügyfél: Projekt: Dátum: A típus C típus I típus D típus B típus E típus F típus O típus L típus G típus DD típus K típus H típus M típus *Kivitel P / X / F Mennyiség (db) Típus Vas Ø (mm) (cm) szélesség b (cm) magasság h (cm) Átfedési hossz Kihajtási hossz lü (cm) v / v1 (cm) Kengyeltávolság Kengyel- Kengyel- Doboz- szélesség (cm) Elemhossz (cm) * Kivitel: P = PLEXUS, X = PYRAPLEX, F = PLEXUS előregyártott csatlakozás Az E, F, L, G, O, K és H típusoknál a gyártás és a beépítés következtébena h és lü méretek 1- cm-t eltérhetnek. 4

25 Betonacél tüskeragasztók Vinil - komponensű vinilésztrer gyanta tüskeragasztó BOSSONG Vinil tüskeragasztó utólagos Ø8-Ø16 mm-es betonacélok illetve M8-M16 menetes szárak rögzítésére, ETA tanúsítással, CE jellel és teljesítménynyilatkozattal, akár nedves betonszerkezetekben is. Ø16-os betonacél átmérő felett tanúsítást nem igénylő feladatok elvégzésére javasolt. károsanyagmentes nem éghető gyanta sztirolmentes, ezáltal zárt terekben is alkalmazható a betonvastüskék nedves betonszerkezetekbe is beragaszthatók gyors ragasztási folyamat és kikeményedés egyszerű kezelhetőség, gyors tüskerögzítés, tixotróp anyag Beépítés: Fogadó szerkezet hőmérséklete ( C) Bedolgozási idő (perc) Kötési idő (száraz - perc) Kötési idő (nedves - perc) Felhasználási hőmérséklet: 0 C C Termék minimum beépítési hőmérséklete: +5 C Erős tapadási tulajdonságai és könnyű pórus kitöltési képessége alapján a VINIL gyantaanyag gyorsan behatol a betonszerkezetek pórusaiba, a furatokban tágulásnövekedés nélkül feszültségmentes rögzítést hoz létre. Felhasználási hőmérséklet: -0 C C Tárolás, eltarthatóság: fényvédett helyen zárt térben +5 C C gyártástól 1 hónapig bontatlan csomagolásban felhasználható Vinil ragasztóhabarcs 400ml Adagoló pisztoly 400ml (BOSS400) 1 db 1 db 5

26 Betonacél tüskeragasztók V-Plus - komponensű vinilésztrer gyanta tüskeragasztó BOSSONG V-Plus tüskeragasztó utólagos betonacélok illetve menetes szárak rögzítésére, ETA tanúsítással, CE jellel és teljesítménynyilatkozattal. A tanúsítások az M8-M4 menetes szárakra és Ø8-Ø3 mm-es betonacélok teljes sorozatára érvényesek, akár nedves vagy vízzel telített betonszerkezetekben is. nagy terhelésátadás betonban, téglafalakban, fában károsanyagmentes nem éghető gyanta sztirolmentes, ezáltal zárt terekben is alkalmazható a betonvastüskék nedves betonszerkezetekbe is beragaszthatók gyors ragasztási folyamat és kikeményedés egyszerű kezelhetőség, gyors tüskerögzítés, tixotróp anyag Beépítés: Európa egyik legerősebb vinilészter tüskeragasztója Fogadó szerkezet hőmérséklete ( C) Bedolgozási idő (perc) Kötési idő (száraz) Kötési idő (nedves/vízzel teli) perc 35 5 perc perc perc 0 7,5 40 perc 15 11,5 45 perc perc perc óra óra óra Felhasználási hőmérséklet: -10 C C Termék minimum beépítési hőmérséklete: +5 C 40 perc 50 perc 60 perc 70 perc 80 perc 90 perc óra 3 óra 14 óra 6 óra 44 óra A V-PLUS VOC minősítéssel rendelkezik az ISO szerint. Erős tapadási tulajdonságai és könnyű pórus kitöltési képessége alapján a V-PLUS gyantaanyag gyorsan behatol a betonszerkezetek pórusaiba, a furatokban tágulásnövekedés nélkül feszültségmentes rögzítést hoz létre. Víz alatti rögzítésekhez is kitűnően alkalmas. Tárolás, eltarthatóság: fényvédett helyen zárt térben +5 C C gyártástól 1 hónapig bontatlan csomagolásban felhasználható V-Plus ragasztóhabarcs 400ml Adagoló pisztoly 400ml (BOSS400) 1 db 1 db 6

27 Betonacél tüskeragasztók Epoxi 1 - komponensű epoxigyanta alapú tüskeragasztó Európa egyik legerősebb epoxi tüskeragasztója BOSSONG EPOXI 1 tüskeragasztó utólagos rögzítések, betonacél, menetes szár csatlakoztatások kialakításához, ETA tanúsítással, CE jellel és teljesítménynyilatkozattal. Az EPOXI 1 ragasztó 3 különböző ETA tanúsítványa a menetes szárak M1 M4-ig, a betonacéltüskék Ø8 Ø3-ig valamint a szeizmikus igénybevételnek kitett menetes szárak M16 M4-ig terjedő sorozataira vonatkozik. nagy terhelésátadás betonszerkezetben, üreges vagy tömör téglákban erősen tapadó rögzítések, nagy igénybevételû terhelésekre feszültségmentes, tartós rögzítést biztosít nedves betonszerkezetekben és vízzel telt furatokban is használható könnyű és gyors tüskeragasztás, tixotróp tulajdonság utólagosan rögzített betonacél-csatlakozások az EC -vel igazolva, tanúsítva mm mélységig Beépítés: Fogadó szerkezet hőmérséklete ( C) Bedolgozási idő (perc) Kötési idő (óra) Felhasználási hőmérséklet: -10 C C Felhasználási hőmérséklet tartósan: +50 C betonacél tüskéknél Termék minimum beépítési hőmérséklete: +5 C Erős tapadási tulajdonságai és könnyű póruskitöltési képessége alapján az Epoxi 1 ragasztó gyorsan behatol a beton-, ill. téglaszerkezetek pórusaiba, és a furatokban tágulásnövekedés nélküli, feszültségmentes tüskerögzítést biztosít. A száraz, nedves, és vízzel telített lyukak nem módosítják a kötési időt! Tárolás, eltarthatóság: fényvédett helyen zárt térben +5 C C gyártástól 4 hónapig bontatlan csomagolásban felhasználható Epoxy 1 tüskeragasztó 470ml Epoxy 1 tüskeragasztó 900ml Adagoló pisztoly 470ml, profi (Epoxy) Adagoló pisztoly 900ml, pneumatikus (Epoxy) 1 db 5 db 1 db 1 db 7

28 Honlapunkról letölthetok: - Termékkatalógus - Termék adatok, táblázatok - Méretezési programok - Videó - képgaléria - Tanúsítványok A kiadvány szerkesztése 019. II. 8-ával zárult. Változtatások lehetőségét fenntartjuk. A katalógus adatai, összeállítása gondosan, legjobb ismeretünk szerint történt. Az abban közölt ill. bemutatott alkalmazások nem kötelező érvényűek, a beépítések helyességéért felelősséget nem vállalunk. Termékeink alkalmazásának lehetőségeit minden esetben a tervezőknek és a kivitelezőknek kell megvizsgálni. Bau Haus Építőipari és Szolgáltató Kft. Minden jog fenntartva! Ezen katalógus a Bau-Haus Kft. szellemi tulajdona, minden további felhasználásához cégünk írásbeli hozzájárulása szükséges. Levelezési cím 1015 Budapest, Csalogány u. 6. info@ bau-haus.hu Raktár - értékesítés 045 Törökbálint, Kinizsi u. 16. Telefon: 3 / Fax: 3 / BAU HAUS KFT.
