1 Katalógus RADEX Poland Sp. z o.o. Sp. K. ul. Komunalna 2, Iława, tel , Fax , biuro@okdoors.pl Ez a kiadvány nem minősül ajánlattételnek, mindössze tájékoztató jellegű. A gyártó fenntartja a jogot a változtatásra. Megjegyzés: Az ajtók szinei eltérhetnek a katalógusban szereplő színektől. 2 I/2019 kiadás 3

2 Tartalomjegyzék A cégről RADEX Poland Sp. z o.o. Sp. K., az O.K.DOORS márka tulajdonosa, az ajtók egyik vezető gyártója és importőre. A cég 1986-ban alakult Iława városában, egy festői városban, a Warmian-Mazuriai Vajdaságban. A hatékony irányításnak és a folyamatos befektetéseknek köszönhetően a Társaság gyorsan az európai piacon jelentős ajtók és padlásfeljáró létrák gyártója lett. A RADEX jelenleg iparágában dinamikusan növekvő vállalat. Termékeink megtalálhatók a legnagyobb kiskereskedelmi láncokban Lengyelországban és számos más európai országban. Az általunk gyártott termékekhez akkreditált kutatóintézetekben kiadott műszaki jóváhagyások és higiéniai tanúsítványok állnak rendelkezésre. Meghívjuk Önt, hogy ismerkedjen meg ajánlatunkkal. okdoors ajtó...2 Típus 50h - termékismertető... 2 Mocca, ra08, ra08-01, ra08-02, ra Típus 50W - termékismertető... 6 ra13, RA13-02, RA40, RA Típus P45 - termékismertető...10 Torino, Elba, Lazio, Florencja, Bergamo, roma, bolonia, gilgio...13 Típus 70W - termékismertető...14 UNO, DUO...17 trendline ajtó...18 trendline - termékismertető...20 Arte, arte line...24 Arte arc, arte II line...25 verte, verte II, VERTE III...26 verte arc, verte tratto, verte elisse line, 4 line tratto, 4 line quattro line verte, 4 line verte arc...29 square, square i...30 square II, square iii, square arc...31 Azzuro, azzuro i...32 Azzuro II, azzuro iii...33 PRIME 55 ajtó...34 PRIME 55 - termékismertető...36 Kypros, linea, sparta...40 APollo v.1, apollo v APollo, stars...42 juventus, ivory...43 ronin, karat...44 ceres...45 hermes...46 Kronos RT ajtó...48 Ajtó 55RT - termékismertető...50 Ajtó 55RT...53 solid 68 ajtó...54 SOLID 68 - termékismertető...56 solid 68 PN, solid 68 4P...60 solid 68 I...61 solid 68 ii...62 solid 68 Iii...63 solid 68 iv...64 solid 68 v...65 solid 68 vi...66 solid 68 VIi, solid 68 VIiI...67 Ajtó techniczne...68 okdoors technik- termékismertető...70 rt01, rt02 uni

3 acél ajtó Típus 50h Standard felszereltség Típus 50h KOLLEKCIÓ LEÍRÁSA Furat az ajtó tok felső részén Felső záró tüske 50mm vastag fém ajtószárny, faerezet mintázatú festéssel. Az ajtókban méhsejt szerkezetű papír szigetelés található. Az ajtók kilenc ponton záródó központi zárral, kiegészítő napi zárral, négy állítható zsanérral rendelkeznek. Az ajtó két külön szigeteléssel van ellátva a szárny, a keret és a küszöb peremén. Az ajtónak tartozéka a szerelvénykészlet (kilincs, zárbetét öt kulccsal, rögzítőcsavarok, furat takaró dugók). Az ajtók az alábbi színekben kaphatóak: mahagóni (00), mahagóni matt (01), fehér (02), aranytölgy (03), mocca (04). Tömítés az ajtókeretben Kitekintő 50 mm AJTÓSZÁRNY VASTAGSÁGA 2,6 W/(m 2 K) Hővezetési tényező Furat Központi zár és kilincs Központi zárfogadó 4 forgópánt, 90 fokos nyitástartomány Furat Alsó záró tüske Furat a küszöbben Rozsdamentes acél küszöb tömítéssel 2 3

4 Technikai információ Típus 50h Típus 50h Ajtó Típus 50h Típus 50h AJTÓMÉRETEK Az ajtótok Az ajtólap Az ajtószárny mérete [mm] A tok belső A tok belső vastagsága Az ajtók beszereléséhez szükséges méretek [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So ra08 ra08-01 Ajtó MOCCA Vízszintes metszet Függőleges metszet padló AJTÓ BEÉPÍTÉSE A Szigetelése: papírrács B Tömítés az ajtókeretben C Ajtókeret D Rozsdamentes acél küszöb tömítéssel komplett szerelvény a beépítési csomagban E Festett ajtólap Heattransfer technológiával. B E C ra08-02 ra08-03 A D Termékleírás: z Külső méret: 2050x950 z Lemezvastagság (tok/szárny) - 1,2 mm/0,5 mm z Ajtószárny vastagsága: 50 mm z Anyaga: festett acél lemez z Szigetelése: papírrács z A központi zás kilenc helyen rögzít z 90 fokos nyitástartomány z Tömítések: a fő tömítés az ajtókeretben és a küszöbön továbbá szárny a kerület körül z Kitekintő: az ajtóba szerelve z Színek: RA08 mahagóni (00), RA mahagóni matt (01), RA08-02 fehér (02), RA aranytölgy (03), Mocca (04) z Szerelvények: komplett/árban (zárbetét és kilincs) - 50 H típus 4 5

5 Típus 50W Standard felszereltség Típus 50W KOLLEKCIÓ LEÍRÁSA Tömítés az ajtókeretben Kitekintő Az 50 mm-es vastagságú ajtók acéllemezből készültek, amelyek fahatású dekoratív fóliával vannak ellátva, UV-sugárzásnak ellenállnak. Az ajtókban ásványgyapot szigetelés található. Az ajtók egy központi zárral rendelkeznek, kilenc záróponttal, egy kiegészítő nappali zárral, egy független négypontos felső zárral és négy állítható pánttal. Az ajtó két független tömítést rendelkezik a szárny, a keret és a küszöb peremén. A ajtónak tartozéka a szerelvénykészlet (kilincs, két zárbetét öt-öt kulccsal, rögzítőcsavarok, furat takaró dugók). Az ajtók a következő színekben kaphatók: fehér (08), aranytölgy (05), sötét dió (06) és sötét mahagóni (07). Felső furat Felső záró tüske 50 mm AJTÓSZÁRNY VASTAGSÁGA 1,9 W/(m 2 K) Hővezetési tényező Furat Kiegészítő zár Központi zárfogadó Központi zár és kilincs Alsó furat 4 forgópánt, 90 fokos nyitástartomány Acél küszöb rozsdamentes furattal és tömítéssel Alsó záró tüske 6 7

6 Technikai információ Típus 50W Típus 50W Típus 50W Típus 50W AJTÓMÉRETEK Az ajtótok Az ajtólap Az ajtószárny mérete [mm] A tok belső A tok belső vastagsága Az ajtók beszereléséhez szükséges méretek [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So ra41 ra40 Vízszintes metszet Függőleges metszet padló AJTÓ BEÉPÍTÉSE A Szigetelés: ásványgyapot B Tömítés az ajtókeretben C Ajtókeret D Rozsdamentes acél küszöb tömítéssel E A lemez UV álló PVC fóliával bevonva B komplett szerelvény a beépítési csomagban E C ra13 ra13-02 A D Termékleírás: z Külső méret: 2050x950 z Lemezvastagság (tok/szárny) - 1,2 mm/0,6 mm z Ajtószárny vastagsága: 50 mm z Anyaga: UV álló PVC fóliával bevont z Szigetelése: ásványgyapot z A központi zás kilenc helyen rögzít z 90 fokos nyitástartomány z Tömítések: a fő tömítés az ajtókeretben és a küszöbön, további a szárny és a kerület körül z Kitekintő: az ajtóba szerelve z Színek: fehér (08), aranytölgy (05), sötét dió (06) vagy sötét mahagóni (07). z Szerelvények: komplett/árban (zárbetét és kilincs) - 50 W típus 8 9

7 Típus p45 Standard felszereltség Típus p45 KOLLEKCIÓ LEÍRÁSA Furat Kitekintő A 45 mm vastag ajtó acéllemezből készült, fahatású dekoratív fóliával borított, UV sugárzásnak ellenálló. Az ajtókban poliuretán hab szigetelés található. Az ajtók egy központi zárral rendelkeznek, kilenc zárási ponttal, egy kie gészítő nappali zárral, egy független, egypontos felső zárral és három ál lítható pánttal. Az ajtó két független tömítéssel rendelkezik a szárny, a keret és a küszöb peremén. Az ajtónak tartozéka a szerelvénykészlet (kilincs, zárbetét öt kulccsal, kiegészítő felső napi zár, rögzítő csavarok és furat takaró dugók). Az ajtók a következő színekben színekben kaphatók: Aranytölgy (09). Furat Záró tüske 45 mm AJTÓSZÁRNY VASTAGSÁGA 1,9 W/(m 2 K) Hővezetési tényező Furat A kiegészítő zár kívülről kúp alakú 2 csap kiemelésgátló Belülről kulcs nélkül működtethető kiegészítő zár Központi zárfogadó Központi zár és kilincs Furat 3 zsanér, 90 fokos nyitástartomány 10 11

8 Típus p45 Típus p45 AJTÓMÉRETEK Az ajtótok Az ajtólap Az ajtószárny mérete [mm] A tok belső A tok belső vastagsága Típus P45 Az ajtók beszereléséhez szükséges méretek [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So torino elba Típus P45 lazio Vízszintes metszet Függőleges metszet padló AJTÓ BEÉPÍTÉSE A Szigetelése - PU belső szigetelő hab B Tömítés az ajtókeretben C Ajtókeret D Rozsdamentes acél küszöb tömítéssel E UV álló PVC fólia bevonattal B komplett szerelvény a beépítési csomagban florencja bergamo A E C roma D Termékleírás: bolonia gilgio z Külső méret: 2050x950 z Lemezvastagság (tok/szárny) - 1,2 mm/0,6 mm z Ajtószárny vastagsága: 45 mm z Anyaga: fahatású,dekoratív UV álló PVC fóliával bevonva z Szigetelése: PU hab belső szigetelőanyag z A központi zás kilenc helyen rögzít z 90 fokos nyitástartomány z Tömítések: a fő tömítés az ajtókeretben és a küszöbön, további a szárny és a kerület körül z Kitekintő: az ajtóba szerelve z Színek: Aranytölgy (09) z Szerelvények: komplett/árban (zárbetét és kilincs) - p45 típus 12 13

9 Típus 70W Standard felszereltség Típus 70W KOLLEKCIÓ LEÍRÁSA A 70 mm vastag ajtók festett acélból készülnek, amelyek fahatású, UVsugárzásnak ellenálló lakkal vannak felületkezelve. Az ajtókban ásványgyapot szigetelés található. Az ajtók két független hárompontos zárral és négy állítható pánttal vannak felszerelve. Az ajtó két független tömítés sel rendelkeznek a szárny, a keret és a küszöb peremén. Az ajtó tartozéka a szerelvénykészlet (kilincs, két zárbetét, öt kulccsal, rögzítő csavarok és furat takaró dugók). Az ajtók a következő színekben kaphatók: ezüst-fehér (010), mocca (04). Tömítés az ajtókeretben Kitekintő Furat A kiegészítő zár kívülről kúp alakú 70 mm AJTÓSZÁRNY VASTAGSÁGA 1,3 W/(m 2 K) Hővezetési tényező 29 db AKUSZTIKAI IZOLÁCIÓ Központi zárfogadó Belülről kulcs nélkül működtethető kiegészítő zár 6 takarókupak a tokrögzítő csavarhoz Központi zár és kilincs Rozsdamentes acél küszöb tömítéssel 4 forgópánt, 90 fokos nyitástartomány 14 15

10 Típus 70W Típus 70W Típus 70W Típus 70W AJTÓMÉRETEK Az ajtótok Az ajtólap Az ajtószárny mérete [mm] A tok belső A tok belső vastagsága Az ajtók beszereléséhez szükséges méretek [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So Ajtó uno Ajtó duo Vízszintes metszet Függőleges metszet padló AJTÓ BEÉPÍTÉSE A Szigetelés: ásványgyapot B Tömítés az ajtókeretben C Ajtókeret D Rozsdamentes acél küszöb tömítéssel E Festett ajtólap, amely UV-sugárzásnak ellenálló lakkal van bevonva B komplett szerelvény a beépítési csomagban A E C D Termékleírás: z Külső méret: 2050x950 z Lemezvastagság (tok/szárny) - 1,2 mm/0,6 mm z Ajtószárny vastagsága: 70 mm z Anyaga: fahatású,dekoratív UV álló PVC fóliával bevonva z Szigetelése: ásványgyapot z Zár: két független zár, hárompotos rögzítés z Zsanér: 4 zsanér, 90 fokos nyitástartomány z Tömítések: a fő tömítés az ajtókeretben és a küszöbön, további a szárny és a kerület körül z Kitekintő: az ajtóba szerelve z Színek: szürkés-fehér (010), mocca (04) z Szerelvények: komplett/árban (zárbetét és kilincs) - 70W típus 16 17

11 18 19

12 Standard felszereltség KOLLEKCIÓ LEÍRÁSA Szabadalmaztatott sarokkötési rendszer Tömítés az ajtószárnyban Az 55 mm vastag ajtók acéllemezből készültek, melyet fahatású fóliával borítottak és UV-sugárzásnak ellenálló lakkal festettek. Az ajtó szigetelése kemény polisztirol habból készült. Az ajtók két független hárompontos zárral, három állítható csuklópánttal és kiemelés gátló csapokkal vannak felszerelve. Az ajtó két független tömítést tartalmaz a szárny, a keret és a küszöb peremén. Az ajtónak tartozéka a szerelvénykészlet(ajtókilincs, két betét egy kulcsrendszerben, tíz kulccsal, rögzítő csavarokkal és takarókupakokkal). * Az ajtó a következő színekben kapható: aranytölgy (TZD1), sötétdió (TCO2), antracit (TA3), fehér (TB4). Furat 3 ponton rögzítő felső zár * a TRO rendszerre vonatkozik, a TR5 rendszer nem rendelkezik felszereléssel 55 mm AJTÓSZÁRNY VASTAGSÁGA 1,5 W/(m 2 K) Hővezetési tényező 29 db AKUSZTIKAI IZOLÁCIÓ Állítható zárfogadó Egy kulccsal működtető zárak Központi zárfogadó 3 ponton rögzítő főzár Tömítés az ajtókeretben és a küszöbnél 3 kiemelésgátló csap Rozsdamentes acél küszöb 3 részből álló külső csuklópánt 20 21

13 Technikai információ Technikai információ AJTÓMÉRETEK Az ajtótok Az ajtólap Az ajtószárny mérete [mm] A tok belső A tok belső vastagsága Az ajtók beszereléséhez szükséges méretek [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So komplett szerelvény a beépítési csomagban* Szerelési csomag fogantyúval Vízszintes metszet Függőleges metszet padló AJTÓ BEÉPÍTÉSE A Szigetelőanyag - habosított polisztirol B Fa elem C Tömítés az ajtókeretben D Ajtókeret E Rozsdamentes acél küszöb atömítéssel F Tömítés az ajtószárnyban G A lemez UV álló PVC fóliával bevonva B F C D SZABADALMAZTATOTT AJTÓTOK * csak a TRO rendszerhez SZÍNEK aranytölgy (TZD1) sötétdió (TCO2) antracit (TA3) fehér (TB4) A G üveg KERET Szabadalmaztatott beépítési rendszer. E Az ajtókat az összeszerelés egyszerűsége és az összeszerelt szerkezet megbízhatósága jellemzi. inox fekete matt Termékleírás: z Külső méret: 2070x900/1000 z Lemezvastagság (tok/szárny) - 1,2 mm/0,6 mm z Ajtószárny vastagsága: 55 mm z Anyaga: dekoratív UV álló PVC fóliával bevonva z Szigetelése: PU hab belső szigetelőanyag z Zár: két független zár, hárompotos rögzítés z Zsanér: 4 zsanér, 180 fokos nyitástartomány z Tömítések: a fő tömítés az ajtókeretben és a küszöbön, további a szárny és a kerület körül z Kitekintő: komletten szervényekkel z Színek: aranytölgy (TZD1), sötétdió (TCO2), antracit (TA3), fehér (TB4) z Szerelvények: komplett/árban (zárbetét és kilincs) - típus üveg inox kerettel üveg keret nélkül * a TRO rendszerre vonatkozik, a TR5 rendszer nem rendelkezik felszereléssel

14 sorozat arte line sorozat arte line ARTE ARTE ARC ARTE LINE ARTE II LINE 24 25

15 sorozat verte line sorozat verte line VERTE verte arc VERTE II verte tratto VERTE III verte elisse 26 27

16 sorozat 4 line sorozat 4 line 4 line 4 line verte 4 line tratto 4 line verte arc 4 line quattro 28 29

17 sorozat square sorozat square square II square square III square I square arc 30 31

18 sorozat azzuro sorozat azzuro azzuro azzuro II azzuro I azzuro III 32 33

19 34 35

20 prime 55 STANDARD * BETÖRÉSBIZTOS RC2 ** BETÖRÉSBIZTOS RC2 + LÉGHANGGÁTLÁS 38 db Standard felszereltség prime 55 KOLLEKCIÓ LEÍRÁSA Tömítés az ajtókeretben Standard Prime 55 beépítési csomag Az 55 mm vastag ajtók acéllemezből készülnek, dekorfóliával és UVsugárzásnak ellenálló festékkel borítva. Az ajtó szigetelése kemény polisztirol habból készült. Az ajtók két független hárompontos zárral, három állítható csuklópánttal és csapokkal vannak felszerelve. Az ajtónak van egy tömítése a keretben és a küszöbön is. Az ajtó három változatban készül: - alap változat - RC2 változat a harmadik osztályba tartozó betörésgátló szerelvényekkel - RC2 változat 38dB akusztikus betéttel és egy betörésgátló szerelvénnyel a harmadik osztályban Az ajtó kapható a következő színekben: aranytölgy (DL89), sötét dió (DL30), winchester (DL44), antracyt (N76), fehér (A43). Furat * RC2 beépítési csomag ** RC2 Akusztikus 38 Db beépítési csomag 55 mm AJTÓSZÁRNY VASTAGSÁGA 1,5 W/(m 2 K) Hővezetési tényező 29 db AKUSZTIKAI IZOLÁCIÓ Standard Prime 55 beépítési csomag * ** RC2 BETÖRÉSBIZTOS RC2 RC2+38dB BETÖRÉSBIZTOS RC2 + LÉGHANGGÁTLÁS 38 db Állítható zárfogadó * RC2 beépítési csomag ** RC2 Akusztikus 38 Db beépítési csomag Központi zárfogadó 3 kiemelésgátló csap Rozsdamentes acél küszöb tömítéssel 3 részből álló külső csuklópánt 36 37

21 Technikai információ prime 55 Technikai információ prime 55 Szerelvény készlet AJTÓMÉRETEK Az ajtótok Az ajtólap Az ajtószárny mérete [mm] A tok belső A tok belső vastagsága Az ajtók beszereléséhez szükséges méretek [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So Üveg Homokfúvott Stopsol Mintás Szerelési csomag fogantyúval Vízszintes metszet Függőleges metszet KERET AJTÓ BEÉPÍTÉSE padló A Hőszigetelő töltet (STANDARD és RC2 verzió - expandált polisztirol, RC2 + AKUSTIC 38 db - akusztikus panel) B Fa elem C Tömítés az ajtókeretben D Ajtókeret E Rozsdamentes acél küszöb tömítéssel F UV álló PVC fólia bevonattal PVC Inox C C C B B SZÍNEK Szerelési csomag fogantyúval UNI D D D A F A F A F aranytölgy (DL89) sötét dió (DL30) E E E STANDARD RC2 RC2 + Akusztikus 38 Db winchester (DL44) antracit (N76) Szerelvény készlet RC2 és RC2 + ACOUSTIC Termékleírás: z Külső méret: 2061x894, 2070x1001 z Lemezvastagság (tok/szárny) - 1,2 mm/0,6 mm z Ajtószárny vastagsága: 55 mm z Anyaga: dekoratív UV álló PVC fóliával bevonva z Szigetelése: PU hab belső szigetelőanyag z Zár: két független zár, hárompotos rögzítés z Zsanér: 4 zsanér, 180 fokos nyitástartomány z Tömítések: a fő tömítés az ajtókeretben és a küszöbön, további a szárny és a kerület körül z Kitekintő: nincs z Színek: aranytölgy (DL89), sötétdió (DL30), winchester (DL44), antracyt (N76), fehér (A43). z Szerelvények: nincs fehér (A43) 38 39

22 prime 55 APOLLO prime 55 kypros sparta linea APOLLO v.1 APOLLO v

23 prime 55 prime 55 prime 55 prime 55 APOLLO juventus Az ajtó csak az INOX kerettel kapható Az ajtó csak az INOX kerettel kapható stars ivory Az ajtó csak az INOX kerettel kapható Az ajtó csak az INOX kerettel kapható 42 43

24 prime 55 prime 55 ceres prime 55 ronin Az ajtó csak az INOX kerettel kapható AJTÓ PVC KERETTEL karat Az ajtó csak az INOX kerettel kapható AJTÓ INOX KERETTEL 44 45

25 hermes prime 55 kronos prime 55 AJTÓ PVC KERETTEL AJTÓ PVC KERETTEL AJTÓ INOX KERETTEL AJTÓ INOX KERETTEL 46 47

26 Ajtó STALOWE ZEWNĘTRZNE Arte LINE Verte Line 4Line Square Azzuro Stella 48 49

27 Ajtó 55RT Standard felszereltség Ajtó 55RT KOLLEKCIÓ LEÍRÁSA Az 55 mm vastagságú ajtók festett acélból készülnek. Az ajtó szigetelése kemény polisztirol habból készült. Az ajtók két független hárompontos zárral, három állítható csuklópánttal és csapokkal vannak felszerelve. Az ajtónak van egy tömítése a keretben és a küszöbön is. Az ajtó a következő színekben kapható: antracyt (N76), fehér (A43). Tömítés az ajtókeretben 3 pontos kiegészítő zár 55 mm AJTÓSZÁRNY VASTAGSÁGA 1,5 W/(m 2 K) Hővezetési tényező 29 db AKUSZTIKAI IZOLÁCIÓ További zárfogadó 3 ponton rögzítő főzár Központi zárfogadó 3 kiemelésgátló csap Rozsdamentes acél küszöb tömítéssel 3 részből álló külső csuklópánt 50 51

28 Technikai információ Ajtó 55RT Típus 55rt Ajtó 55RT Típus 55rt AJTÓMÉRETEK Az ajtótok Az ajtólap Az ajtószárny mérete [mm] A tok belső A tok belső vastagsága Az ajtók beszereléséhez szükséges méretek [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So Vízszintes metszet Függőleges metszet padló AJTÓ BEÉPÍTÉSE Szerelvény készlet A Szigetelőanyag - habosított polisztirol B Tömítés az ajtókeretben C Ajtókeret D Rozsdamentes acél küszöb tömítéssel E Festett ajtólap, amely UVsugárzásnak ellenálló lakkal van bevonva B C A E SZÍNEK D fehér (A43) antracit (N76) Termékleírás: z Külső méret: 2047x864, 2056x970 z Lemezvastagság (tok/szárny) - 1,2 mm/0,6 mm z Ajtószárny vastagsága: 55 mm z Anyaga: festett acél lemez UV álló lakkal z Szigetelése: PU hab belső szigetelőanyag z Zár: két független zár, hárompotos rögzítés z Zsanér: 4 zsanér, 180 fokos nyitástartomány z Tömítések: a fő tömítés az ajtókeretben és a küszöbön z Kitekintő: nincs z Színek: antracyt (N76), fehér (A43) z Szerelvények: nincs 52 53

29 54 55

30 Solid 68 Standard felszereltség solid 68 KOLLEKCIÓ LEÍRÁSA Tömítés az ajtókeretben Forgatható zár A 68 mm vastagságú ajtók acéllemezből készült, fahatású, UV-sugárzásnak ellenálló dekoratív fóliával bevonva. Az ajtó szigetelése kemény polisztirol hab. A SOLID 68 típusú ajtók 3 változatban készülnek: - 2Z változat - 2 db 3-pontos zárral ellátott ajtók - ZL változat - WINKHAUS szalagzárral ellátott ajtók - ZLA változat - WINKHUAS szalagzárral ellátott ajtók Az ajtó két független tömítéssel van felszerelve a szárny, a keret és a küszöb peremén. Az ajtók színei: aranytölgy (DL89), sötét dió (DL30), antracit (N76), fehér (A43) Furat 2Z változat - 2 zár 3 pontos rögzítés 68 mm AJTÓSZÁRNY VASTAGSÁGA 1,3 W/(m 2 K) Hővezetési tényező 29 db AKUSZTIKAI IZOLÁCIÓ Állítható zárfogadó 2Z változat - 2 zár 3 pontos rögzítés Központi zárfogadó Szalagzár A küszöbnek megfelelően lehetséges az ajtót ki, és befelé nyíló változatban is beépíteni 3 részből álló külső csuklópánt Tömítés a szárnyban - alul is 3 kiemelésgátló csap 56 57

31 Technikai információ Solid 68 AJTÓMÉRETEK Solid 68 solid 68 SOLID 68 KOMPLETT SZERELVÉNY SZETT Az ajtótok Az ajtólap Az ajtószárny mérete [mm] A tok belső A tok belső vastagsága Az ajtók beszereléséhez szükséges méretek [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So Vízszintes metszet Függőleges metszet AJTÓ BEÉPÍTÉSE A Szigetelőtöltet (kemény habosított polisztirol) B Fa elem C Tömítés az ajtókeretben D Ajtókeret E Az ajtólap PVC fóliával van bevonva F Rozsdamentes acél küszöb B C KAPHATÓ AJTÓ VÁLTOZATOK Minden Solid 68 modell (üvegezéssel) három változatban kapható: 1 Kétzáras változat 2 WINKHAUS 3 (2Z) zárral felszerelt változat (ZL) padló WINKHAUS + ANDABA zárral felszerelt változat (ZLB) TELJES SZERELVÉNYKÉSZLET KAMPÓZÁRHOZ SZÍNEK Üveg A E D homokfúvott stopsol F aranytölgy (DL89) sötétdió (DL30) KERET Termékleírás: z Külső méret: 2065x1000 z Lemezvastagság (tok/szárny) - 1,5 mm/0,7 mm z Ajtószárny vastagsága: 68 mm z Anyaga: dekoratív UV álló PVC fóliával bevonva z Szigetelése: PU hab belső szigetelőanyag z Zár: két zár hárompontos (2Z) vagy Winkhaus zárral felszerelt (ZL) z Zsanér: 3 zsanér, 180 fokos nyitástartomány z Tömítések: az ajtókeretbe és a küszöbbe felszerelt fő tömítés, és az egész szárny kerületén z Kitekintő: nincs z Színek: aranytölgy (DL89), sötét dió (DL30), antracyt (N76), fehér (A43) z Beépítési csomag: 2Z, nem tartozék z Beépítési csomag: ZL, nem tartozék z Beépítési csomag: ZLA, tartozék- fogantyú, zárbetét, zártakaró, kilincs antracit (N76) fehér (A43) inox fekete matt fekete edzett üveggel 58 59

32 Solid 68 Solid 68 I solid 68 SOLID 68 solid 68 PN AJTÓ INOX KERETTEL SOLID 68 4P Ajtó keret FEKETE MATT 60 61

33 Solid 68 II Solid 68 III solid 68 SOLID 68 AJTÓ INOX KERETTEL AJTÓ INOX KERETTEL Ajtó keret FEKETE MATT Ajtó keret FEKETE MATT 62 63

34 Solid 68 IV Solid 68 V solid 68 SOLID 68 AJTÓ INOX KERETTEL AJTÓ INOX KERETTEL Ajtó keret FEKETE MATT Ajtó keret FEKETE MATT 64 65

35 Solid 68 VI Solid 68 VII solid 68 SOLID 68 AJTÓ INOX KERETTEL Solid 68 VII Ajtó edzett üveggel felszerelve Solid 68 VIII Ajtó keret FEKETE MATT AJTÓ INOX KERETTEL Ajtó keret FEKETE MATT 66 67

36 Ajtó STALOWE ZEWNĘTRZNE Arte LINE Verte Line 4Line Square Azzuro Stella 68 69

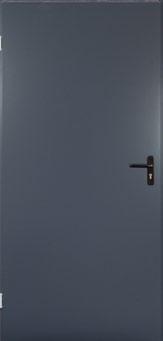

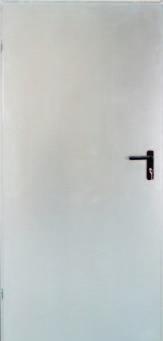

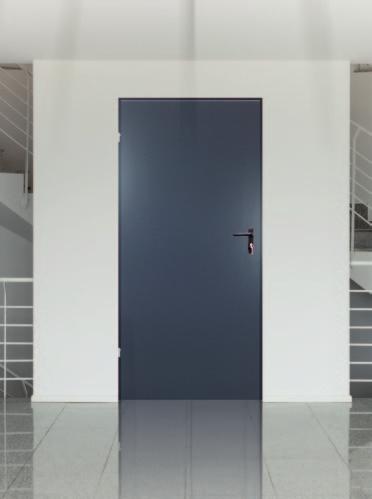

37 OKDoors Technik Standard felszereltség OKDoors Technik KOLLEKCIÓ LEÍRÁSA RT01 RT01 A 41 mm vastag ajtók festett acélból készülnek. Az ajtó szigetelése kemény polisztirol habból készült. Az ajtó egy zárral van felszerelve. Az ajtó egy a kerethez ragasztott tömítéssel rendelkezik. Az ajtó a következő színekben kapható: cink (TEO5), fehér (TEB4), barna (TEB6), antracyt (TEA3). 41 mm AJTÓSZÁRNY VASTAGSÁGA Tömítés az ajtókeretben 1,9W/(m 2 K) Hővezetési tényező Kilincs + zár RT02 UNI Zárfogadó 41 mm AJTÓSZÁRNY VASTAGSÁGA 1,9 W/(m 2 K) Hővezetési tényező Szerelt küszöb 2 részből álló külső csuklópánt RT02 UNI SZÍNEK 2 szerelőlemezek (rögzítéshez) Tömítés az ajtókeretben cink (TEO5) RT01 fehér (TEB4) RT01 / RT02 UNI Zárfogadó Kilincs + zár barna (TEB6) RT01 / RT02 UNI antracit (TEA3) RT01 / RT02 UNI Szerelt küszöb tömítéssel 2 részből álló külső csuklópánt 70 71

38 Technikai információ rt01 / rt02 uni RT01 AJTÓMÉRETEK technik OKDoors Technik technik Az ajtótok Az ajtólap Az ajtószárny mérete [mm] A tok belső A tok belső RT02 UNI AJTÓMÉRETEK vastagsága Az ajtók beszereléséhez szükséges méretek [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So Függőleges metszet padló rt01 Az ajtótok Az ajtólap Az ajtószárny mérete [mm] A tok belső A tok belső vastagsága Az ajtók beszereléséhez szükséges méretek [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So Vízszintes metszet Az RT01 típus beépítése Az RT02 UNI típus beépítése A Hőszigetelt panel (EPS) B Ajtószárny: horganyzott 0,5 mm - es acéllemez - (lakkozott) C Keretprofil - acél N125 D Acél küszöb (szerelési küszöb) A C A Hőszigetelt panel (EPS) B Ajtószárny: horganyzott 0,5 mm - es acéllemez - (lakkozott) C Keretprofil - acél N111 D Acél küszöb E Szerelőlemez C E rt02 uni B B A D D Termékleírás RT01: Termékleírás RT02 UNI: z Külső méret: 2052x778, 2052x878, 2052x978, 2052x1078 z Lemezvastagság (tok/szárny) - 1,2 mm/0,5 mm z Ajtószárny vastagsága: 41 mm z Anyaga: festett acél lemez E332 z Töltet: habosított polisztirol z Zár: egyetlen, egypontos z Zsanér: 2 zsanér, 180 fokos nyitástartomány z Tömítések: főtömítés ragasztva. z Kitekintő: nincs z Színek: cink (TEO5), fehér (TEB4), barna (TEB6), antracyt (TEA3) z Külső méret: 1995x692, 1995x792, 1995x892, 1995x1992 z Lemezvastagság (tok/szárny) - 1,2 mm/0,5 mm z Ajtószárny vastagsága: 41 mm z Anyaga: festett acél lemez A346 z Töltet: habosított polisztirol z Zár: egyetlen, egypontos z Zsanér: 2 zsanér, 180 fokos nyitástartomány z Tömítések: főtömítés ragasztva. z Kitekintő: nincs z Színek: fehér (TEB4), barna (TEB6), antracyt (TEA3) z Felszereltség: kulcsos ajtókilincs 72 73
