1 T E C H N I K A I M E L L É K L E T ÜVEG AZ ÉPÍTÉSZETBEN Tervezõi segédlet

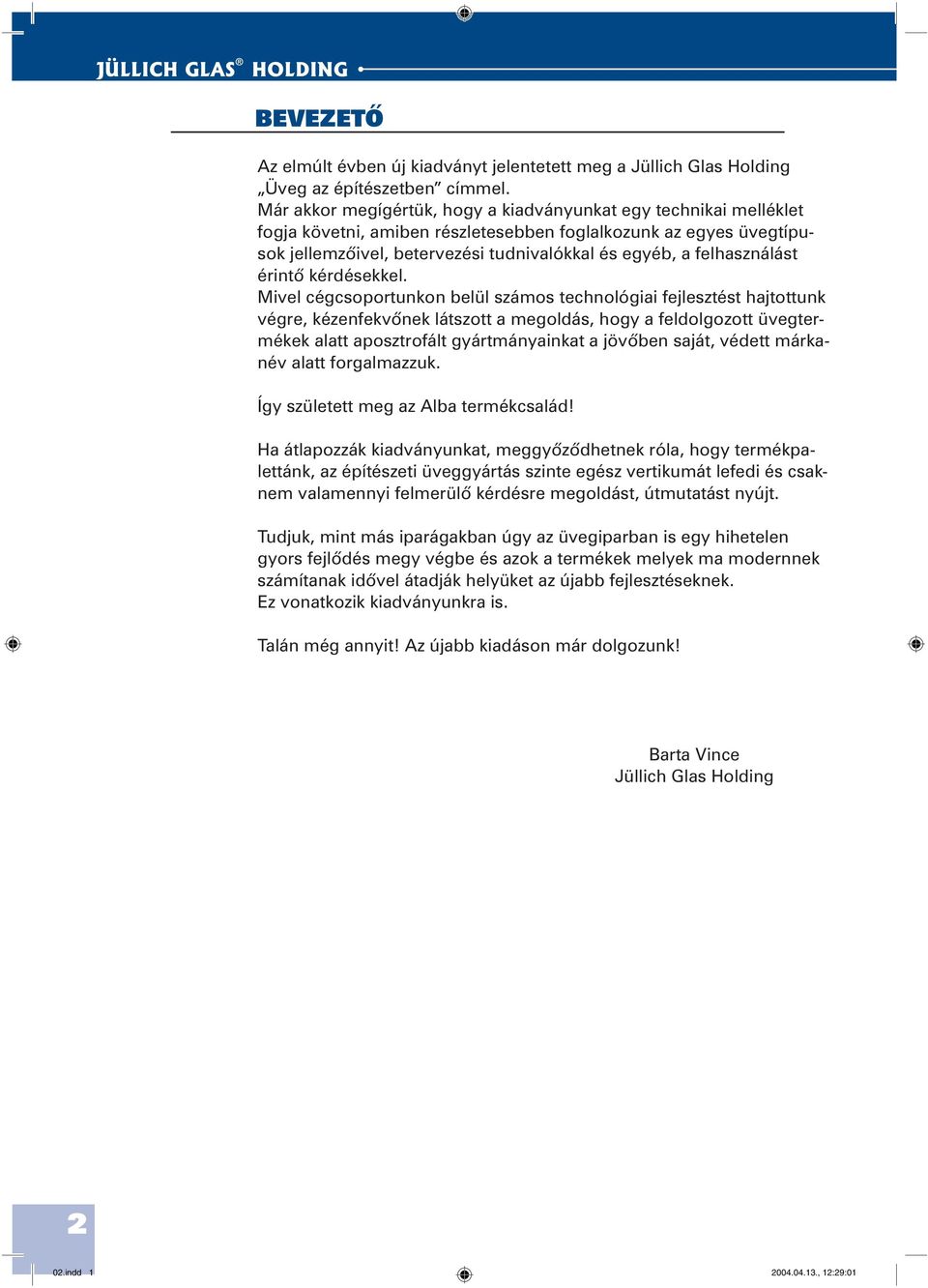

2 BEVEZETÕ Az elmúlt évben új kiadványt jelentetett meg a Jüllich Glas Holding Üveg az építészetben címmel. Már akkor megígértük, hogy a kiadványunkat egy technikai melléklet fogja követni, amiben részletesebben foglalkozunk az egyes üvegtípusok jellemzõivel, betervezési tudnivalókkal és egyéb, a felhasználást érintõ kérdésekkel. Mivel cégcsoportunkon belül számos technológiai fejlesztést hajtottunk végre, kézenfekvõnek látszott a megoldás, hogy a feldolgozott üvegtermékek alatt aposztrofált gyártmányainkat a jövõben saját, védett márkanév alatt forgalmazzuk. Így született meg az Alba termékcsalád! Ha átlapozzák kiadványunkat, meggyõzõdhetnek róla, hogy termékpalettánk, az építészeti üveggyártás szinte egész vertikumát lefedi és csaknem valamennyi felmerülõ kérdésre megoldást, útmutatást nyújt. Tudjuk, mint más iparágakban úgy az üvegiparban is egy hihetelen gyors fejlõdés megy végbe és azok a termékek melyek ma modernnek számítanak idõvel átadják helyüket az újabb fejlesztéseknek. Ez vonatkozik kiadványunkra is. Talán még annyit! Az újabb kiadáson már dolgozunk! Barta Vince Jüllich Glas Holding 2 02.indd , 12:29:01

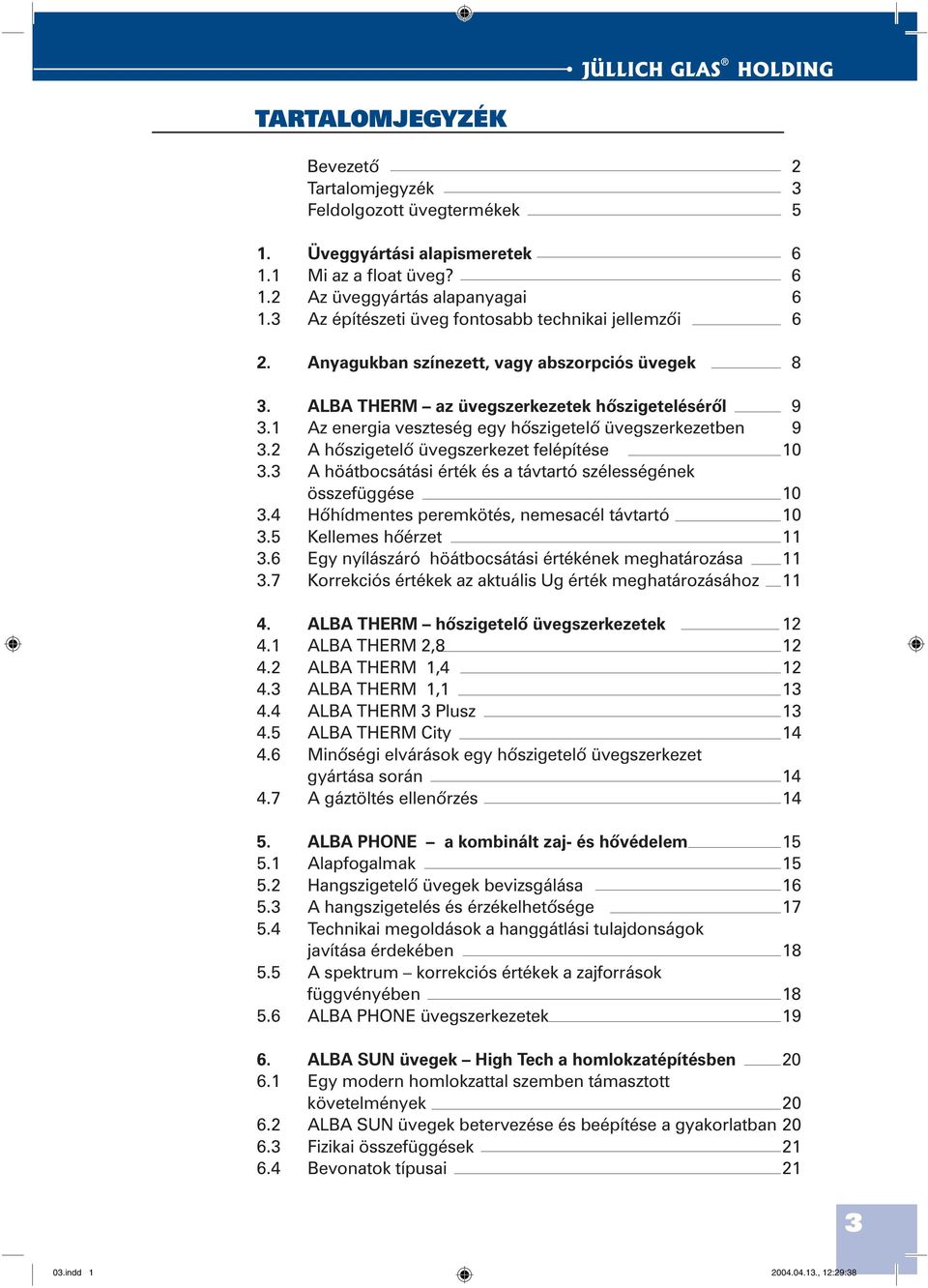

3 TARTALOMJEGYZÉK Bevezetõ 2 Tartalomjegyzék 3 Feldolgozott üvegtermékek 5 1. Üveggyártási alapismeretek Mi az a float üveg? Az üveggyártás alapanyagai Az építészeti üveg fontosabb technikai jellemzõi 6 2. Anyagukban színezett, vagy abszorpciós üvegek 8 3. ALBA THERM az üvegszerkezetek hõszigetelésérõl Az energia veszteség egy hõszigetelõ üvegszerkezetben A hõszigetelõ üvegszerkezet felépítése A höátbocsátási érték és a távtartó szélességének összefüggése Hõhídmentes peremkötés, nemesacél távtartó Kellemes hõérzet Egy nyílászáró höátbocsátási értékének meghatározása Korrekciós értékek az aktuális Ug érték meghatározásához ALBA THERM hõszigetelõ üvegszerkezetek ALBA THERM 2, ALBA THERM 1, ALBA THERM 1, ALBA THERM 3 Plusz ALBA THERM City Minõségi elvárások egy hõszigetelõ üvegszerkezet gyártása során A gáztöltés ellenõrzés ALBA PHONE a kombinált zaj- és hõvédelem Alapfogalmak Hangszigetelõ üvegek bevizsgálása A hangszigetelés és érzékelhetõsége Technikai megoldások a hanggátlási tulajdonságok javítása érdekében A spektrum korrekciós értékek a zajforrások függvényében ALBA PHONE üvegszerkezetek ALBA SUN üvegek High Tech a homlokzatépítésben Egy modern homlokzattal szemben támasztott követelmények ALBA SUN üvegek betervezése és beépítése a gyakorlatban Fizikai összefüggések Bevonatok típusai indd , 12:29:38

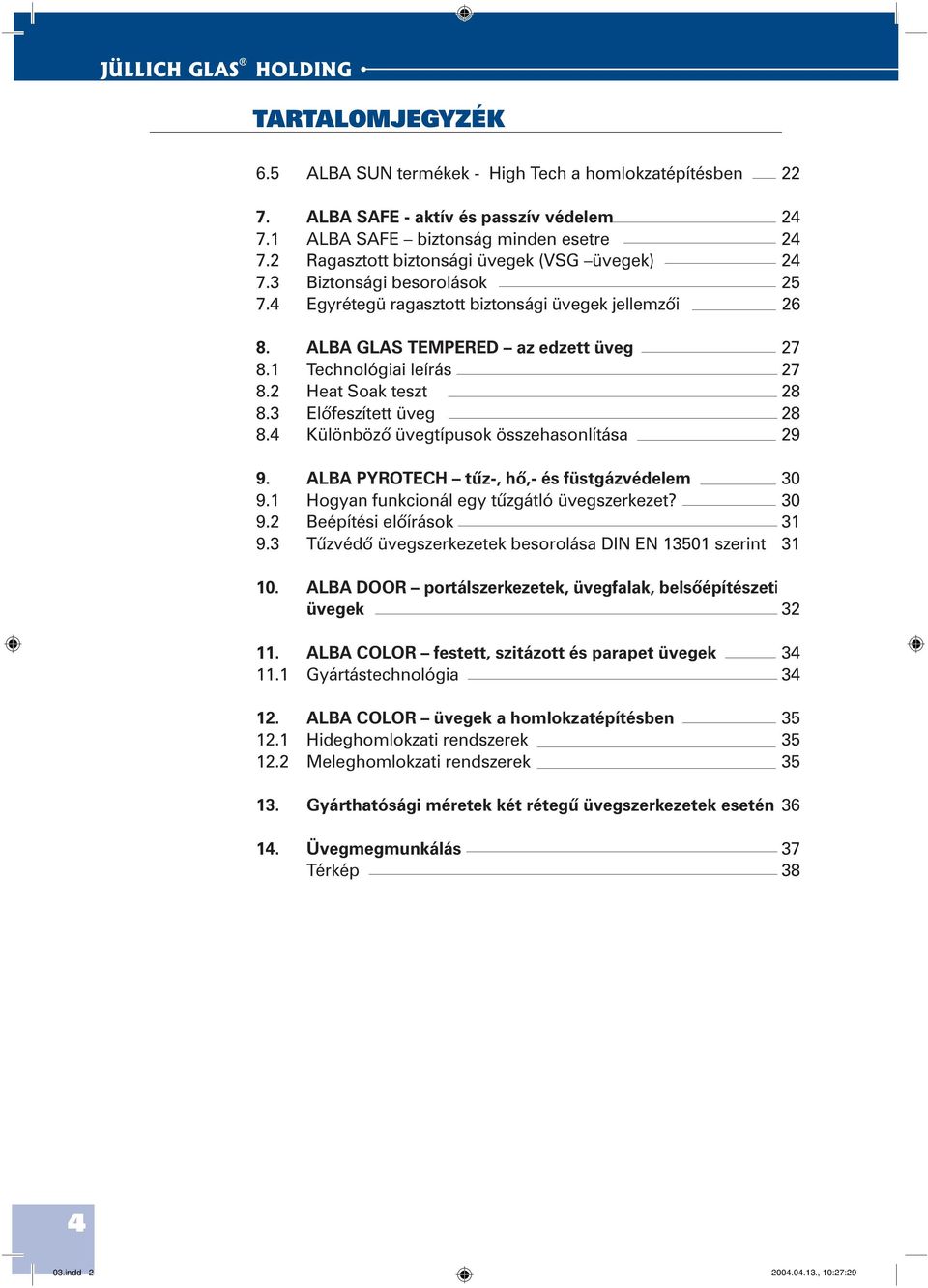

4 TARTALOMJEGYZÉK 6.5 ALBA SUN termékek - High Tech a homlokzatépítésben ALBA SAFE - aktív és passzív védelem ALBA SAFE biztonság minden esetre Ragasztott biztonsági üvegek (VSG üvegek) Biztonsági besorolások Egyrétegü ragasztott biztonsági üvegek jellemzõi ALBA GLAS TEMPERED az edzett üveg Technológiai leírás Heat Soak teszt Elõfeszített üveg Különbözô üvegtípusok összehasonlítása ALBA PYROTECH tûz-, hõ,- és füstgázvédelem Hogyan funkcionál egy tûzgátló üvegszerkezet? Beépítési elõírások Tûzvédô üvegszerkezetek besorolása DIN EN szerint ALBA DOOR portálszerkezetek, üvegfalak, belsõépítészeti üvegek ALBA COLOR festett, szitázott és parapet üvegek Gyártástechnológia ALBA COLOR üvegek a homlokzatépítésben Hideghomlokzati rendszerek Meleghomlokzati rendszerek Gyárthatósági méretek két rétegû üvegszerkezetek esetén Üvegmegmunkálás 37 Térkép indd , 10:27:29

5 FELDOLGOZOTT ÜVEGTERMÉKEK Alba Therm hõszigetelõ üvegszerkezetek a korszerû építkezés alap követelménye Alba Therm 3 Plussz a háromrétegû energiatakarékos üvegszerkezetek, kitûnõ hõvédelem Alba Therm City egy minõsítéssel rendelkezõ kompakt üvegszerkezet, hõ- vagyon- és zajvédõ tulajdonságokkal Alba Sun termékcsalád high tech a homlokzatépítésben Alba Phone kombinált zaj- és hõvédelem Alba Safe aktív és passzív védelem - ragasztott és edzett üvegek üvegtermékek felhasználásával Alba Door portálszerkezetek, üvegfalak, belsõépítészeti üvegek Alba Color festett szitázott üvegek felhasználása a homlokzatépítésben és a belsõ terek kialakításánál Alba Pyrotech tûz- hõ- és füstgázvédelem Védjegy oltalom alatt álló termékek indd , 12:30:25

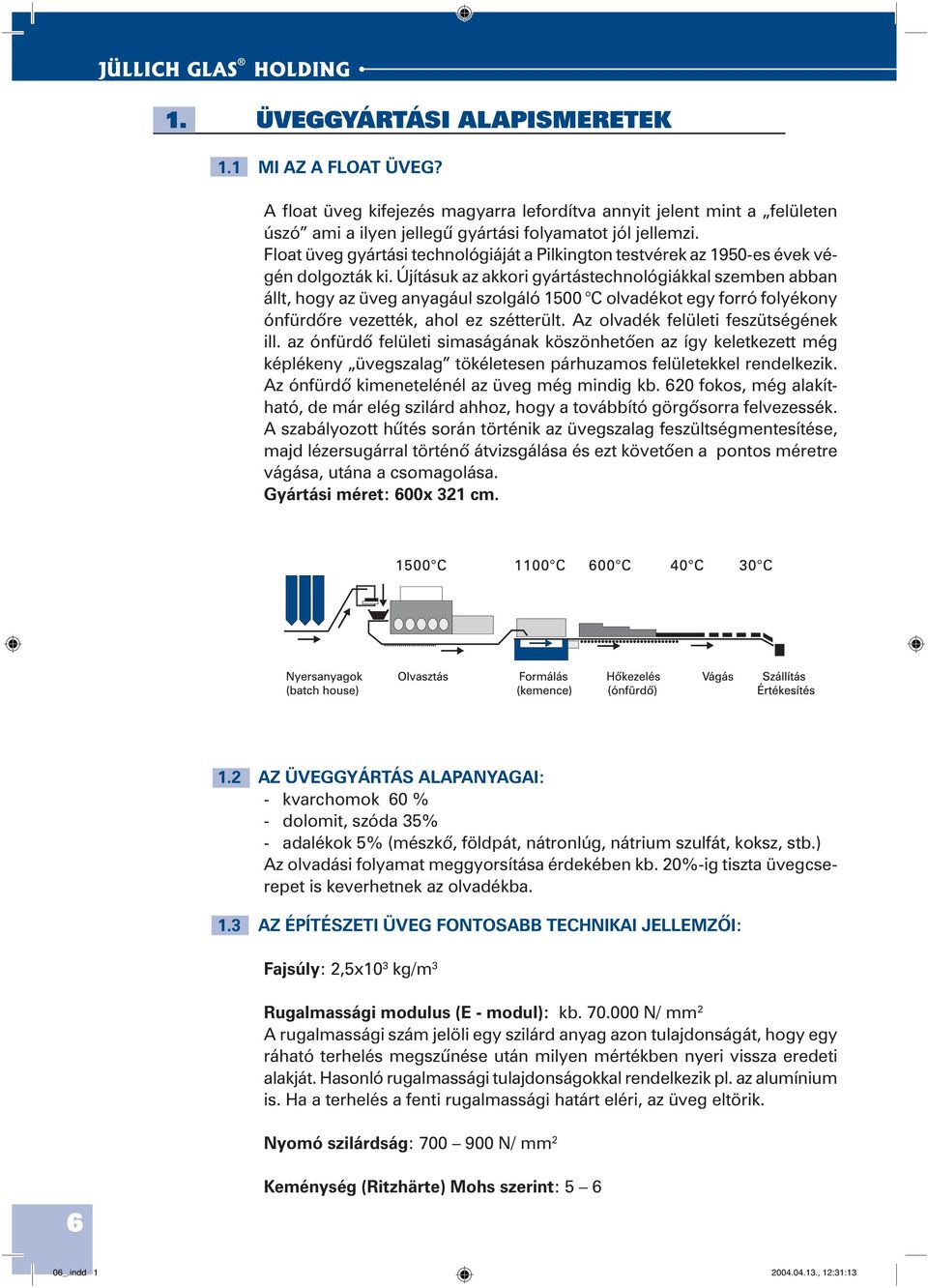

6 1. ÜVEGGYÁRTÁSI ALAPISMERETEK 1.1 MI AZ A FLOAT ÜVEG? A float üveg kifejezés magyarra lefordítva annyit jelent mint a felületen úszó ami a ilyen jellegû gyártási folyamatot jól jellemzi. Float üveg gyártási technológiáját a Pilkington testvérek az 1950-es évek végén dolgozták ki. Újításuk az akkori gyártástechnológiákkal szemben abban állt, hogy az üveg anyagául szolgáló 1500 C olvadékot egy forró folyékony ónfürdõre vezették, ahol ez szétterült. Az olvadék felületi feszütségének ill. az ónfürdõ felületi simaságának köszönhetõen az így keletkezett még képlékeny üvegszalag tökéletesen párhuzamos felületekkel rendelkezik. Az ónfürdõ kimenetelénél az üveg még mindig kb. 620 fokos, még alakítható, de már elég szilárd ahhoz, hogy a továbbító görgõsorra felvezessék. A szabályozott hûtés során történik az üvegszalag feszültségmentesítése, majd lézersugárral történõ átvizsgálása és ezt követõen a pontos méretre vágása, utána a csomagolása. Gyártási méret: 600x 321 cm. 1.2 AZ ÜVEGGYÁRTÁS ALAPANYAGAI: - kvarchomok 60 % - dolomit, szóda 35% - adalékok 5% (mészkõ, földpát, nátronlúg, nátrium szulfát, koksz, stb.) Az olvadási folyamat meggyorsítása érdekében kb. 20%-ig tiszta üvegcserepet is keverhetnek az olvadékba. 1.3 AZ ÉPÍTÉSZETI ÜVEG FONTOSABB TECHNIKAI JELLEMZÕI: Fajsúly: 2,5x10 3 kg/m 3 Rugalmassági modulus (E - modul): kb N/ mm 2 A rugalmassági szám jelöli egy szilárd anyag azon tulajdonságát, hogy egy ráható terhelés megszûnése után milyen mértékben nyeri vissza eredeti alakját. Hasonló rugalmassági tulajdonságokkal rendelkezik pl. az alumínium is. Ha a terhelés a fenti rugalmassági határt eléri, az üveg eltörik. Nyomó szilárdság: N/ mm 2 6 Keménység (Ritzhärte) Mohs szerint: _.indd , 12:31:13

7 Hajlítószilárdság: 30 N/ mm 2 A hajlítószilárdság az üveg egyik legfontosabb jellemzõje. Tervezés során a terhelések függvényében ( hóterhelés, szél nyomó és szívóhatása stb.) a fenti értéket figyelembe kell venni. Edzéssel 50 N/mm 2 -re. növelhetõ. Hõtágulás együttható: 9x10-6 /K Példa: ha egy 1m hosszú üvegtáblát 50 fokkal felmelegítünk úgy a hõtágulás folytán hosszúsága 0,5 mm el növekszik. Hasonló nagyságú alumíniumtábla tágulás kb.1,3 mm. U- érték: (4 mm vastagság esetén) 5,8 W/ m 2 K Az U- érték, vagy höátbocsátási érték (höátbocsátási együttható) fejezi ki egy építõelemen jelentkezõ hõveszteséget. Minél alacsonyabb ez az érték annál jobb az adott építõelem hõszigetelési tulajdonsága. Meghatározása adott idõintervallumban, 1m 2 felületen, 1K fok külsõ/belsõ tér hõmérséklet különbség esetén történik Hõmérséklet változással szembeni tûrõképesség: 40 K Lágyulási hõmérséklet: kb.: 600 C Fényáteresztõképesség (T L ) a vastagság függvényében: vastagság (mm) Fényáteresztés (%) Vastagsági tûréshatár +/- 0,2 mm +/- 0,3 mm Vágási tolerancia (DIN EN 1863): Üvegtábla szélesség / hosszúság (mm) lehetõ legnagyobb eltérés (mm) 500 mm-ig +/- 1,0 mm * 1000 mm-ig +/- 1,5 mm * 2000 mm-ig +/- 2,0 mm 3000 mm-ig +/- 2,5 mm 3500 mm-ig +/- 3,5 mm 3500 mm felett +/- 4,0 mm Megjegyzés: * 8 mm-es és ennél vastagabb, valamint alakos üvegek esetén az eltérés max.: +/-2,0 mm 7 07_.indd , 12:32:58

8 2. ANYAGUKBAN SZÍNEZETT, vagy abszorpciós üvegek Az anyagukban színezett üvegek gyártási folyamata a float üvegével azonos. Különbséget csupán az olvadékhoz kevert színezõanyagok általában fémoxidok - jelentenek. Jellemzõ színek a szürke, a zöld, a kék és a bronz, de egyes színeken belül - az üveg vastagságától függõen - eltérõ színárnyalatok keletkeznek. Jellemzõk: - magas fényelnyelõ képesség (abszorpció A A ) - alacsony reflexiós érték (R LA ) - meghatározó színmegjelenés Fontos! - az abszorpciós üveg napsugárzás okozta melegedése miatt nagyobb a spontán törés veszélye - egy üvegtáblán belül, a napsugárzásnak kitett ill. leárnyékolt felületek közötti hõmérsékletkülönbség hõtörést eredményezhet Védekezés: - spontán törés ellen az üvegtábla edzésével illetve zámolásával védekezhetünk - biztosítani kell az egyenletes hõ leadás lehetõségét - figyelni kell az üvegtábla közelében levô fûtõ és hûtõ berendezések elhelyezésére Felhasználási terület: - homlokzatépítés - belsôterek kialakítása - üvegbútorok, vitrinek - elôtetôk, üvegfalak - jármûipar Az anyagukban színezett üvegek, homlokzatépítésban történô felhasználása részletesebben az Alba Sun Color táblázatban találhatók. Megmunkálás: A színezett üvegek megmunkálása a float üvegével megegyezõ módon történik, de az edzési illetve elõfeszítési eljárás során figyelembe kell venni a nagyobb energia elnyelõ tulajdonságukat. 8 Abszorpciós üvegek a homlokzatépítésben A színezett üvegek felhasználása a homlokzatépítésben különösen az elmúlt évtizedekre volt jellemzõ. A bevonatolási technológiák fejlõdésével, a modern nagy szelektívításu termékek megjelenésével alkalmazásuk viszszaszorult. Manapság, a viszonylag kedvezõ árfekvésük miatt választják egyes beruházók ezeket a üvegtípusokat. A jó hõszigetelés érdekében ajánlatos az üvegszerkezetben második üvegként egy Low-e üveget választani illetve a köztes teret argongázzal feltölteni. 08_.indd , 12:33:36

9 3. ALBA THERM az üvegszerkezetek hõszigetelésérõl Ha környezetünkben megvizsgáljuk az elmúlt években elkészült épületeket, egyértelmûen megállapíthatjuk, hogy az üvegfelületek aránya óriási mértékben növekedett. Amíg a 80-as évekig az ablak mint az energia veszteség fõ okozója volt nyilvántartva, addig a modern lágyfémbevonatos technológiáknak köszönhetõen ma már u g =1,1 W/m 2 K es üvegszerkezet nem ritkaság, hanem standart termék. W/m 2 K I 5,8 I I 4,0 I I 3,0 I I 2,0 I I 1,0 I I egyrétegû üvegezés kétrétegû termoplán üvegek háromrétegû argonnal töltött üvegek kétrétegû lágyfémbevonatos üvegek argongáz töltéssel háromrétegû üvegezés kriptongáz töltéssel 3.1 AZ ENERGIA VESZTESÉG EGY HÕSZIGETELÕ ÜVEGSZERKEZETBEN Hõelvezetés konvekció } kb: 35% hõsugárzás kb: 65% (az infravörös tartományba esõ sugárzási hõveszteség) A modern, ezüst tartalmú Low-e bevonatok a sugárzási veszteséget szinte a nullára csökkentik, de ugyanakkor a természetes fény beáramlását nem akadályozzák. Low e = low emissivity = alacsony sugárzási veszteség A lágyfémbevonat elônyös tulajdonságai tovább fokozhatók, ha az üvegszerkezetet nemesgázzal (pl. argonnal, vagy kriptonnal) töltjük fel. 9 09_.indd , 14:27:32

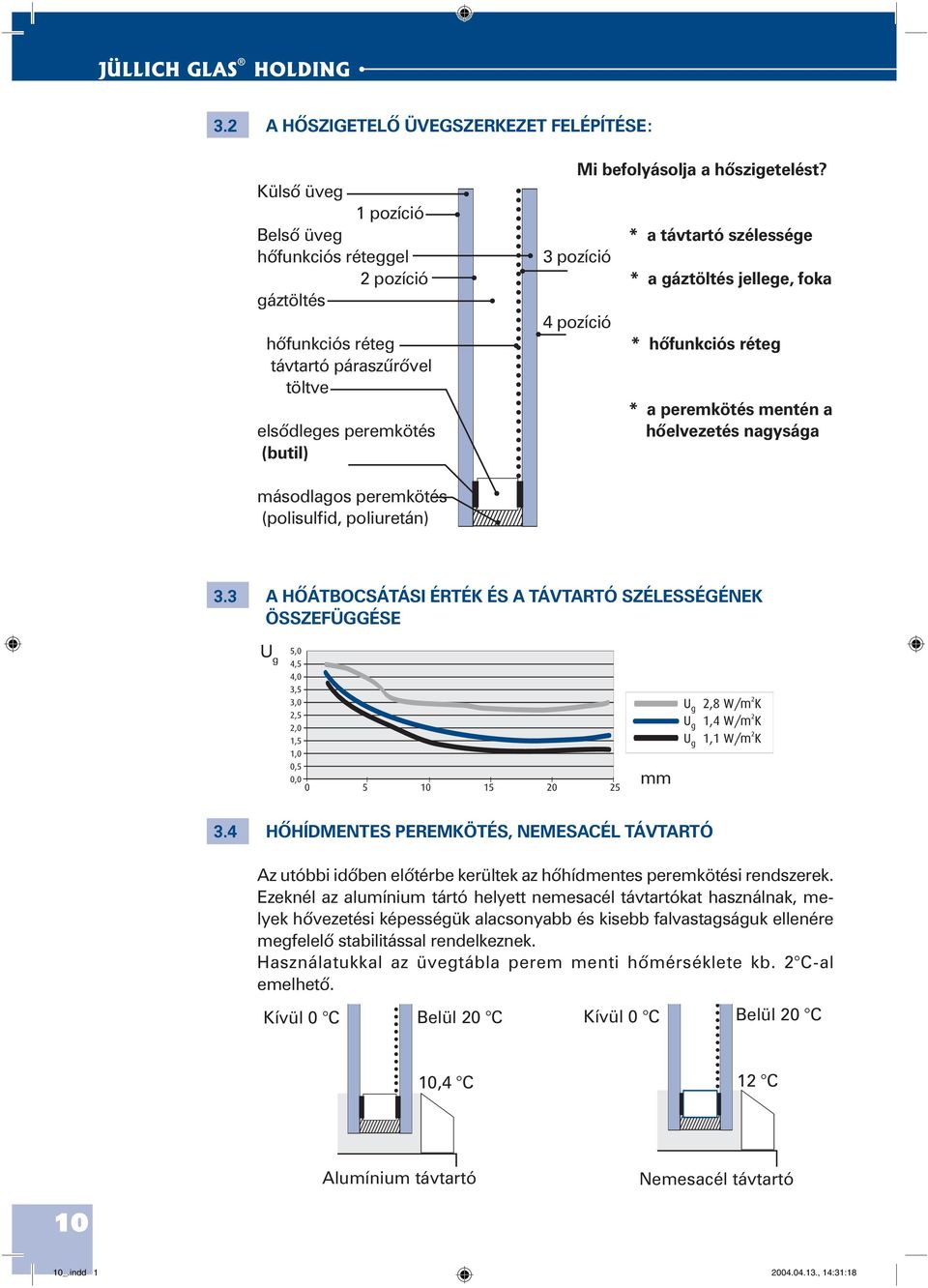

10 3.2 A HÕSZIGETELÕ ÜVEGSZERKEZET FELÉPÍTÉSE: Mi befolyásolja a hõszigetelést? Külsõ üveg 1 pozíció Belsõ üveg * a távtartó szélessége hõfunkciós réteggel 3 pozíció 2 pozíció * a gáztöltés jellege, foka gáztöltés 4 pozíció hõfunkciós réteg * hõfunkciós réteg távtartó páraszûrõvel töltve * a peremkötés mentén a elsõdleges peremkötés hõelvezetés nagysága (butil) másodlagos peremkötés (polisulfid, poliuretán) 3.3 A HÔÁTBOCSÁTÁSI ÉRTÉK ÉS A TÁVTARTÓ SZÉLESSÉGÉNEK ÖSSZEFÜGGÉSE U g mm 3.4 HÕHÍDMENTES PEREMKÖTÉS, NEMESACÉL TÁVTARTÓ Az utóbbi idõben elõtérbe kerültek az hõhídmentes peremkötési rendszerek. Ezeknél az alumínium tártó helyett nemesacél távtartókat használnak, melyek hõvezetési képességük alacsonyabb és kisebb falvastagságuk ellenére megfelelõ stabilitással rendelkeznek. Használatukkal az üvegtábla perem menti hõmérséklete kb. 2 C-al emelhetõ. Kívül 0 C Belül 20 C Kívül 0 C Belül 20 C 10,4 C 12 C Alumínium távtartó Nemesacél távtartó 10 10_.indd , 14:31:18

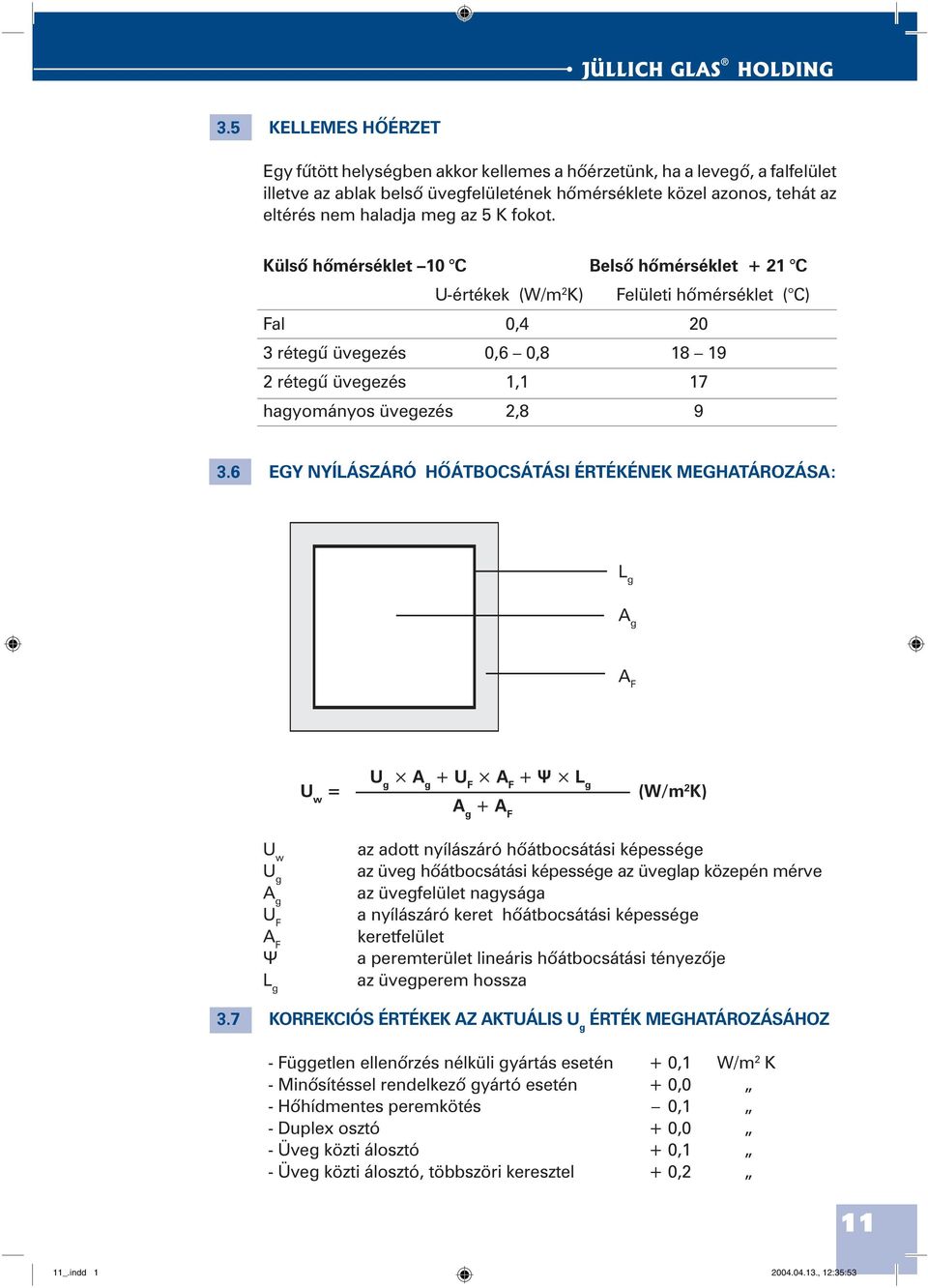

11 3.5 KELLEMES HÕÉRZET Egy fûtött helységben akkor kellemes a hõérzetünk, ha a levegõ, a falfelület illetve az ablak belsõ üvegfelületének hõmérséklete közel azonos, tehát az eltérés nem haladja meg az 5 K fokot. Külsõ hõmérséklet 10 C Belsõ hõmérséklet + 21 C U-értékek (W/m 2 K) Felületi hõmérséklet ( C) Fal 0, rétegû üvegezés 0,6 0, rétegû üvegezés 1,1 17 hagyományos üvegezés 2, EGY NYÍLÁSZÁRÓ HÕÁTBOCSÁTÁSI ÉRTÉKÉNEK MEGHATÁROZÁSA: L g A g A F U g A g + U F A F + Ψ L g Uw = (W/m 2 K) A g + A F U w U g A g U F A F Ψ L g az adott nyílászáró hõátbocsátási képessége az üveg hõátbocsátási képessége az üveglap közepén mérve az üvegfelület nagysága a nyílászáró keret hõátbocsátási képessége keretfelület a peremterület lineáris hõátbocsátási tényezõje az üvegperem hossza 3.7 KORREKCIÓS ÉRTÉKEK AZ AKTUÁLIS U g ÉRTÉK MEGHATÁROZÁSÁHOZ - Független ellenõrzés nélküli gyártás esetén + 0,1 W/m 2 K - Minõsítéssel rendelkezõ gyártó esetén + 0,0 - Hõhídmentes peremkötés 0,1 - Duplex osztó + 0,0 - Üveg közti álosztó + 0,1 - Üveg közti álosztó, többszöri keresztel + 0, _.indd , 12:35:53

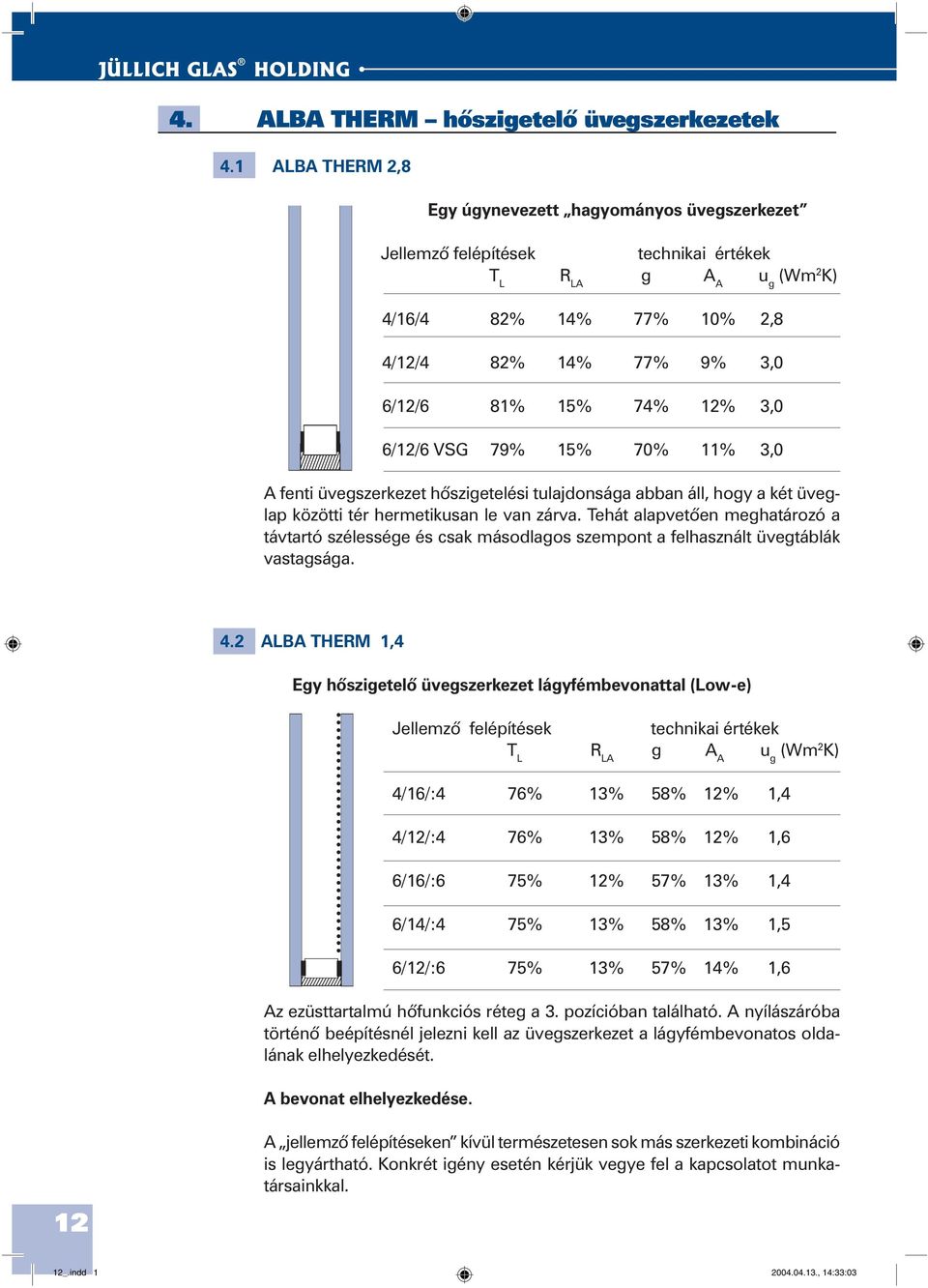

12 4. ALBA THERM hõszigetelõ üvegszerkezetek 4.1 ALBA THERM 2,8 Egy úgynevezett hagyományos üvegszerkezet Jellemzõ felépítések technikai értékek T L R LA g A A u g (Wm 2 K) 4/16/4 82% 14% 77% 10% 2,8 4/12/4 82% 14% 77% 9% 3,0 6/12/6 81% 15% 74% 12% 3,0 6/12/6 VSG 79% 15% 70% 11% 3,0 A fenti üvegszerkezet hõszigetelési tulajdonsága abban áll, hogy a két üveglap közötti tér hermetikusan le van zárva. Tehát alapvetõen meghatározó a távtartó szélessége és csak másodlagos szempont a felhasznált üvegtáblák vastagsága. 4.2 ALBA THERM 1,4 Egy hõszigetelõ üvegszerkezet lágyfémbevonattal (Low-e) Jellemzõ felépítések technikai értékek T L R LA g A A u g (Wm 2 K) 4/16/:4 76% 13% 58% 12% 1,4 4/12/:4 76% 13% 58% 12% 1,6 6/16/:6 75% 12% 57% 13% 1,4 6/14/:4 75% 13% 58% 13% 1,5 6/12/:6 75% 13% 57% 14% 1,6 Az ezüsttartalmú hõfunkciós réteg a 3. pozícióban található. A nyílászáróba történõ beépítésnél jelezni kell az üvegszerkezet a lágyfémbevonatos oldalának elhelyezkedését. A bevonat elhelyezkedése. 12 A jellemzô felépítéseken kívül természetesen sok más szerkezeti kombináció is legyártható. Konkrét igény esetén kérjük vegye fel a kapcsolatot munkatársainkkal. 12_.indd , 14:33:03

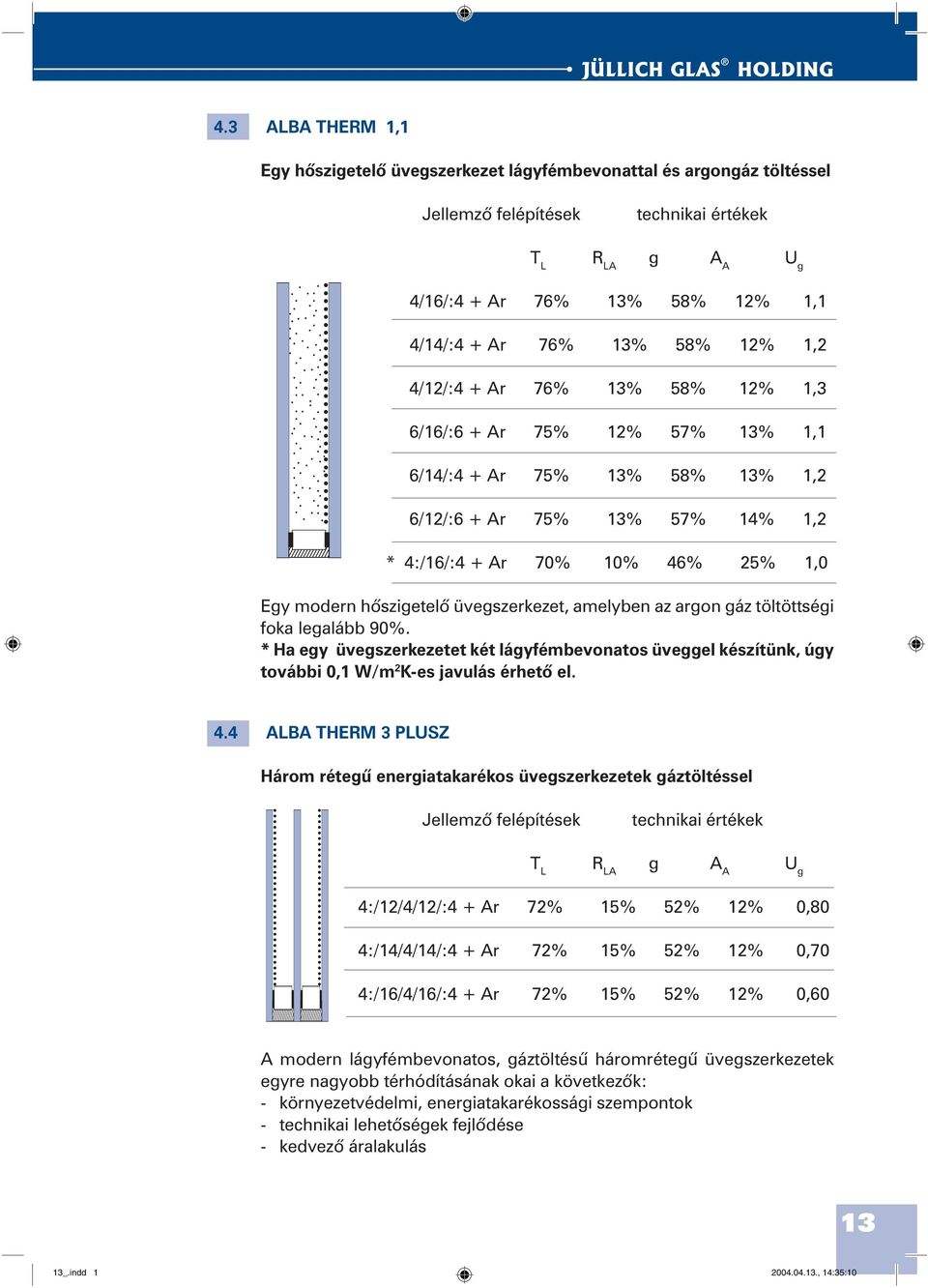

13 4.3 ALBA THERM 1,1 Egy hõszigetelõ üvegszerkezet lágyfémbevonattal és argongáz töltéssel Jellemzõ felépítések technikai értékek T L R LA g A A U g 4/16/:4 + Ar 76% 13% 58% 12% 1,1 4/14/:4 + Ar 76% 13% 58% 12% 1,2 4/12/:4 + Ar 76% 13% 58% 12% 1,3 6/16/:6 + Ar 75% 12% 57% 13% 1,1 6/14/:4 + Ar 75% 13% 58% 13% 1,2 6/12/:6 + Ar 75% 13% 57% 14% 1,2 * 4:/16/:4 + Ar 70% 10% 46% 25% 1,0 Egy modern hõszigetelõ üvegszerkezet, amelyben az argon gáz töltöttségi foka legalább 90%. * Ha egy üvegszerkezetet két lágyfémbevonatos üveggel készítünk, úgy további 0,1 W/m 2 K-es javulás érhetõ el. 4.4 ALBA THERM 3 PLUSZ Három rétegû energiatakarékos üvegszerkezetek gáztöltéssel Jellemzõ felépítések technikai értékek T L R LA g A A U g 4:/12/4/12/:4 + Ar 72% 15% 52% 12% 0,80 4:/14/4/14/:4 + Ar 72% 15% 52% 12% 0,70 4:/16/4/16/:4 + Ar 72% 15% 52% 12% 0,60 A modern lágyfémbevonatos, gáztöltésû háromrétegû üvegszerkezetek egyre nagyobb térhódításának okai a következõk: - környezetvédelmi, energiatakarékossági szempontok - technikai lehetôségek fejlôdése - kedvezô áralakulás 13 13_.indd , 14:35:10

14 4.5 ALBA THERM CITY Hõ,- vagyon, - és zajvédelem elérhetõ áron. Jellemzõ felépítések technikai értékek T L R LA g A A U g 7(P1A)/12/:4 + Ar 76% 12% 53% 34% 1,3 7(P1A)/16/:4 + Ar 76% 12% 52% 34% 1,1 10(P4A)/12/:4 + Ar 73% 12% 50% 34% 1,3 10(P4A)/16/:4 + Ar 73% 12% 50% 34% 1,1 Cégcsoportunk rendelkezik valamennyi kategóriára vonatkozó minõsítéssel. A régi jelölések szerinti A0-ás minõsítés a P1A-nak felel meg, amíg az A3-as (vagy EH 01-nek is nevezett) EN 356 szabvány szerinti megfelelõje a P4A. 4.6 MINÕSÉGI ELVÁRÁSOK EGY HÕSZIGETELÕ ÜVEGSZERKEZET GYÁRTÁSA SORÁN - minõségileg megfelelõ nyersanyagok felhasználása - vágási pontosság a megengedett tûréshatárokon belül - az üvegszerkezetre vonatkozó adatoknak a távtartóban való pontos jelö lése. Ezek a következõk: gyártó cég, gyártott szerkezet felépítése, gyártás ideje, u érték, azonosító szám. - az elsõdleges tömítés tökéletes, légmentes zárása. - a peremkötéshez használatos másodlagos tömítés (polisulfid, poliuretán) buborékmentes egyenletes felhordása a jó mechanikai kötés érdekében. - legalább 90% -os gáztöltöttség - minõségi páraszûrök használata. Az üvegszerkezet a gyártást követõen -60 C -on sem párásodhat be. 4.7 A GÁZTÖLTÉS ELLENÕRZÉS Fontos! Egy lágyfémbevonatos hõszigetelõ üvegszerkezet höátbocsátási tényezõje U g = 1,4 W/m 2 K. Ha a hõszigetelõ üvegek tulajdonságainak javítása érdekében a két üveglap közötti teret argon gázzal töltjük ki, így a hõveszteség további 25%-kal csökkenthetõ. Mivel ez a gáz szabad szemmel nem látható, sok vásárlóban felmerül a kérdés, hogy egyáltalán benne van-e az üvegben. Erre a kérdésre ad választ, az Alba Glasnál üzembe helyezett HELANTEC típusú gázanalizátor, amely másodpercek alatt megadja az üvegszerkezet töltöttségi fokát, százalékos formában. A gáztöltöttség ellenõrzésére nem csak azért van szükség, hogy a piacról kiszûrhetõk legyenek az un. fekete bárányok, akik nem mindig fektetnek súly a korrekt gyártás technológiára, hanem az EN szabványok is megkövetelik a házon belüli rendszeres kontrolt _.indd , 14:36:32

15 5. ALBA PHONE a kombinált zaj- és hõvédelem A jármûforgalom növekedésének velejárója a fokozott zajterhelés. Ez az utóbbi három évtizedben a hatszorosára nõtt, így fokozottan elõtérbe kerültek a jó hangszigetelõ tulajdonságokkal rendelkezõ nyílászárók. Amíg a statikai illetve hõtechnikai értékek jól számíthatók, addig a hanggátlás területén lényegesen összetettebb feladat pontos értékeket származtatni. Döntõ a jó szerkezetválasztás úgy keret mint az üveg viszonylatában. 5.1 ALAPFOGALMAK Egy építõelem hanszigetelési értéke nem más mint az az ellenállás, amit az adott tárgy a hanghullámokkal szemben kifejt. A hanggátlást decibelben mérjük és az alábbiakban leírt módon határozhatjuk meg. zajforrás átjutott elektronok száma elektron az ellenállás r= = azaz Ezeket az értékeket célszerû logaritmikus formában összefoglalni: Átlépõ elektronok száma hatványformában decibelben (db) , , Fizikai meghatározások: R W = léghanggátlási szám, laboratóriumi érték R W = léghanggátlási szám, a beépítési körülmények figyelembe vételével frekvencia (f) = jelöli a másodpercenkénti rezgések számát. mértékegysége: Herz (Hz) 15 15_.indd , 14:37:40

16 5.2 HANGSZIGETELÕ ÜVEGEK BEVIZSGÁLÁSA Fontos! Egy hangszigetelõ üvegszekezet bevizsgálása pontos, a szabványokban meghatározott eljárás szerint történik, mégis a bevizsgálás körülményei illetve a vizsgálati módszerek következtében az eredményekben kisebb mértékû eltérések mutatkozhatnak. Az üvegszerkezetek hangszigetelõ tulajdonságát a Herz-ig tartó frekvencia tartományba esõ 16 tercsávban mérik. A súlyozott léghanggátlási érték (R W ) 500 Herznél kerül - egy származtatott görbe segítségével - meghatározásra és akusztikai mennyiségként jellemzi az adott szerkezet hangszigetelési tulajdonságait. W ): Súlyozott léghanggátlási érték (R Különbözô vastagságú üvegek hanggátlási görbéje Üvegvastagság: Egy 10/16/:4 mm felépítésû kripton gáztöltésû üvegszerkezet léghanggátlási értékei Minden üvegszerkezetnek van egy rezgésszáma ahol rezonancia következik be és ebben a tartományban a szerkezet hanggátlása erõsen csökken. Ez az érték egy 4/16/4-es üvegszerkezetnél Herz között található. A jobb hanszigetelés érdekében ezt az értéket lehetõleg 100 Herz alá kell vinni _.indd , 12:39:26

17 5.3 A HANGSZIGETELÉS ÉS ÉRZÉKELHETÕSÉGE Vizsgáljuk meg, mit is jelent pár db-es javulás egy építõelem esetében: db nem érzékelhetõ db alig érzékelhetõ db határozottan érzékelhetõ javulás db meghatározó javulás Fontos! Ha egy nyílászáró cseréjének a célja a hangszigetlés javítása akkor legalább 5 db javulást kell megcélozni. Magának az ablakszerkezetnek a következõ feltételek kell eleget tennie: - 6 helyen záródó ablakrendszer - eltolt tömítés elrendezés - megfelelõ tömítõanyagok használat - szakszerû üvegezés - hangszigetelõ üvegszerkezet alkalmazása - szakszerû nyílászáróbeépítés Fontos! Egy beépített nyílászáró hangszigetelési tulajdonsága a gyakorlatban, a laboratóriumi eredményhez képes 2-3 db-lel gyengébb. A jó tervezhetõség feltétele a külsõ zajterhelések pontos felmérése. Alapszabályként megállapítható, hogy 10 db-es hangszigetelés javulás következtében a belsõ terekben a zajszint a felére csökken. Mértékadó külsõ zajszint (db) A nyílászárók szükséges léghanggátlási értéke (R W ) korházak, lakások, irodák szanatóriumok hotelek munkahelyek Egy nyílászáró hanggátlási tulajdonságát nem csupán a beépített üveg minõsége határozza meg. A jó zajvédelem csak úgy érhetõ el, ha az üveg mellett minden egyéb komponens minõségileg legalább azt tudja, mint a nyílászáró 75 80%-át kitevõ üvegfelület. A leggyengébb alkotórész határozza meg adott esetben egy egész homlokzat hanggátlási értékét. Elég egy nem szakszerûen tömített fuga vagy egy rosszul elhelyezett szellõzõnyílás ahhoz, hogy a valós értékek a laboratóriumi értékektõl jelentõsen eltérjenek. A homlokzati nyílászárok felületének nagysága és a helyiségek arányainak kialakítása is befolyásolja a belsõ terek zajszintjét _.indd , 12:39:56

18 5.4 TECHNIKAI MEGOLDÁSOK A HANGGÁTLÁSI TULAJDONSÁGOK JAVÍTÁSA ÉRDEKÉBEN Az üvegvastagság növelése egyedül is eredményre vezetõ megoldás, különösen egyrétegû beüvegezésnél, mivel ilyen esetben más megoldás nincs. Aszimmetrikus üvegszerkezet felépítésénél két különbözõ vastagságú üvegtáblát használunk. Mivel a két tábla rezgésszáma eltérõ, így jobb hanggátlás érhetõ el. Fontos, hogy ez a szerkezet csak úgy mûködik, ha a vastagabb üveg van a zajforrás felöl és a belsõ üveg lehetõleg 4 mm-es. Összehasonlító értékek: Például: Szerkezet: 6/16/4 R w = 36 db 8/16/4 R w = 37 db A távtartó szélességének a növelésével a közrezárt légpárna vagy egyéb gáz rugalmasságát növeljük. Például: Szerkezet: 4/12/4 R w = 30 db 4/20/4 R w = 32 db Speciális gáztöltéssel (SF 6 nehézgázzal) további eredmények érhetõk el. Például: Szerkezet: 4/16/4 R w = 32 db 4/16/4 + SF 6 R w = 34 db A teljességhez hozzátartozik, hogy kén-hexafluorid gáz ugyan nem mérgezõ, de a környezet számára nehezen leépíthetõ vegyület, így használatát több országban környezetvédelmi okok miatt betiltották. A mûgyantával laminált üvegek gyártása során egy speciális egykomponensû akril alapú mûgyantát töltenek a két üveglap közé. A köztes gyantaréteg vastagságát az üveglap kerülete mentén felragasztott transzparens távtartó szalag vastagsága határozza meg, ami általában 1-3 mm lehet. Az így összeragasztott üvegszerkezetben a gyanta kb perces UV sugárzás hatására megkeményedik (térhálós szerkezet alakul ki). Bevonatos üvegek is laminálhatók mûgyantával, de ilyen esetben a bevonattól függõen - az UV besugárzás ideje változhat A hangvédõ fóliák (Silence - fóliák) használata a közelmúltban terjedt el, mivel felhasználásukkal a gyártási idõ lerövidült, a termékek minõsége azonos a késõbbiek során a laminátumban nem jelentkezik színeltérés. További elõnyük, hogy ezek a termékek biztonsági besorolással is rendelkeznek. Fontos! 5.5 A SPEKTRUM KORREKCIÓS ÉRTÉKEK A ZAJFORRÁSOK FÜGGVÉNYÉBEN A spektrum korrekciós értékek C illetve C TR figyelembe veszi, a mért frekvencia tartományokon kívül ( Herz) esõ zajt okozó tevékenységeknek és a környezeti terheléseknek a hangszigetelésére kifejtett csökkentõ hatását _.indd , 14:41:44

19 5.6 ALBA PHONE ÜVEGSZERKEZETEK Alternatívák a különbözõ hangszigetelési tulajdonsággal rendelkezõ üvegszerkezetekre: Megnevezés (R W ) Szerkezet Bizt. fokozat u - érték Wm 2 K Alba Phone 36 db 6/16/:4+Ar 1,1 Alba Phone 37 db 8/16/:4+Ar 1,1 Alba Phone 37 db 9(A1)/16/:4+Ar P2A 1,1 Alba Phone 38 db 6/16/:4 + SF 6 1,5 Alba Phone 38 db 6/12/:4.4.2VSG P2A 1,3 Alba Phone 39 db 10/20/:4+Ar 1,1 Alba Phone 39 db 4.4.4/16/:6+Ar P4A 1,1 Alba Phone 40 db 10/20/:4 + SF 6 1,5 Alba Phone 41 db SC/18/:6+Ar EN b 1,1 Alba Phone 41 db SC/16/:6+Ar P2A 1,1 Alba Phone 42 db 10/20/:4 + SF 6 1,4 Alba Phone 43 db SC/18/:8+Ar EN b 1,1 Alba Phone 44 db SC/20/:6+Ar EN b 1,1 Alba Phone 44 db SC/18/:10+Ar EN b 1,1 Fontos! Alba Phone 45 db SC/16/:10 + SF 6 EN b 1,5 Alba Phone 45 db SC/16/:10+Ar EN b 1,1 Alba Phone 45 db SC/16/:10+Ar P2A 1,1 Alba Phone 46 db SC/20/:8 + SF 6 EN b 1,5 Alba Phone 46 db SC/18/:10+Ar EN b 1,1 Alba Phone 47 db GH 11,5/20/:GH 9,5+Ar 1,1 Alba Phone 48 db SC/16/:4.4.2+Ar EN b 1,1 Alba Phone 49 db SC/20/:4.4.2+Ar EN b 1,1 Alba Phone 50 db GH 20,5/20/:GH 9,5+Ar 1,1 Ha a léghanggátlási érték az 50 db-t meghaladja, az üvegszerkezetet minden esetben be kell vizsgáltatni. SC = hangvédôfóliás üvegszerkezet GH = mûgyantával laminált üvegszerkezet SF 6 = speciális nehézgázzal töltött üvegszerkezet 19 19_.indd , 12:40:40

20 6. ALBA SUN ÜVEGEK High Tech a homlokzatépítésben A homlokzatépítés az építészeti üvegfelhasználás talán legizgalmasabb terület. A modern építészetben az üveghomlokzatok egy egész építészeti irányzat meghatározó elemévé váltak, sajátos karaktert kölcsönözve ezzel az épületeknek, nem egy országban egész városoknak. A nagy szelektivitású bevonatos üvegek megjelenésével az építészek új lehetõséget kaptak elképzeléseik megvalósításához. 6.1 EGY MODERN HOMLOKZATTAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK: - a statikai követelményeknek való maradéktalan megfelelés - magas fényáteresztés - a nyári hónapokban megfelelõ napvédelem - a téli idõszakban hõvédelem - zajvédelem - személy és vagyonvédelem 6.2 ALBA SUN ÜVEGEK BETERVEZÉSE ÉS BEÉPÍTÉSE A GYAKORLATBAN Látszóbordás homlokzatok kialakításánál a szerkezet függõleges és vízszintes bordákból épül fel. A kész üvegszerkezetek a bordák közötti üres terülteket töltik ki oly módon, hogy a szorítólécek a permkötés egész felületét lefedik. Ez a letakarás azért fontos, mert a peremtömítés anyaga (poliuretán, polisulfid) nem uv- álló és így ezeket a felületeket védeni kell a napsugárzástól. A strukturális homlokzat készítése a függönyfal építés speciális módja. Itt a külsõ felületeken nem jelennek meg a tartóbordák, hanem az egyes üvegtáblák keret nélkül, illesztési fugával záródnak egymáshoz. Az ilyen szerkezeteknél a peremtömítés anyaga szilikon, mivel a tömítõ szerepén kívül ez az anyag látja el az üveglapoknak a távtartóhoz történõ rögzítését is. A strukturális szilikonnal létrehozott permkötés ugyan uv álló, de ugyanakkor ezek a szerkezetek nem tölthetõk fel argongázzal, ami az U g értéknél 0,3 0,4 romlást okozza. Pontmegfogásos üvegszerkezetekrõl akkor beszélünk, amikor az edzett homlokzati üvegek furatolva vannak és ezeken a furatokon keresztül csavarral történik az üveglapok tartószerkezethez való rögzítésük. Az ilyen homlokzatok megjelenésüknél fogva egyediek, de komoly technológiai kihívást jelentenek a építõk és az üveggyártók számára _.indd , 12:41:04

21 6.3 FIZIKAI ÖSSZEFÜGGÉSEK UV látható infravörös A mellékelt ábrán látható a napsugárzás energiamennyiségének megoszlása a három jellemzô tartományban. Az emberi szemnek is érzékelhetõ tartományban nem csak fény, hanem a nap energia sugárzásának nagy része is megtalálható. Fényáteresztõ képesség (T L ) fejezi ki azt, hogy egy üvegezés, a külsõ - az emberi szem számára látható tartományba esõ - fénymennyiségbõl hány százalékot enged át. Összenergia átbocsátási érték (g érték ) az az érték, amely kifejezi, hogy az üvegezés a sugárzott illetve a vezetett hõ hány százalékát engedi át. Fényvisszaverés vagy reflekszió (R LA ) fejezi ki, hogy a látható tartományban beesõ fénymennyiség hány százalékban kerül visszatükrözésre. Energiaelnyelés vagy abszorció ( A A ) jelenti az üvegezés által a nap sugárzási energiájából felvett és hõenergiává átalakított energiamennyiséget. Szelektivitási szám a fényáteresztés (T L )és az összenergia átbocsátás (g érték) hányadosa, jellemzi egy üvegszerkezet technikai minõségét. High performance üvegek a modern nagy szelektivitású üvegek. 6.4 BEVONATOK TÍPUSAI Keménybevonatos üvegek egy, a forró üvegre felhordott fémoxid réteggel rendelkeznek, reflexiós tulajdonságaik kitûnõek. A rétegfelhordás történhet float vagy anyagában színezett üvegre is. A bevonat a többnyire edzhetõ, környezeti hatásokkal szemben ellenálló, így az üvegszerkezeten belül 1-es pozícióban is használható. Pl.: ALBA SUN TERMÉKCSALÁD - ALBA SUN REFLEX Félkemény bevonatok mint nevükbõl is látható, átmenetet képeznek a kemény (pirolitikus) és a lágy, (magnetronos eljárással készülõ) üvegek között. Ezek a bevonatok többnyire edzhetõk és laminálhatók is. Pl.: ALBA SUN TERMÉKCSALÁD - ALBA SUN MULTI Multifunkcionális (nagy szelektivitású) bevonatok vákuum kamrában készülnek. Ennél az un. magnetronos eljárásnál az üveglap egyik oldala több rétegben kerül bevonatolásra. A receptura összeállítása függvényében különbözõ tulajdonságú és megjelenésû üvegtípusok készülhetnek. Az üvegszerkezetekbe történõ beépítésük során ezek a bevonatok mindig a 2-es pozícióba kerülnek. Pl.: ALBA SUN TERMÉKCSALÁD - ALBA SUN MULTI _.indd , 12:41:31

22 6.5 ALBA SUN TERMÉKEK - HIGH TECH A HOMLOKZATÉPÍTÉSBEN Típus Szín Megjegyzés Fényáteresztés Összenergia Reflexió Energia Hôátbocsátási átbocsátás elnyelés tényezô ALBA SUN MULTI + T L (%) g (%) R LA (%) A A (%) U g (W/m 2 K)) 6 :/16 / 4 Float + Ar Alba Sun Multi + 70 Neutrál ,1 Alba Sun Multi + 60 Transzparens neutrál ,1 Neutrál ,1 Natúr ,2 Alba Sun Multi + 50 Neutrál ,2 Natúr ,2 Ezüst ,1 Kék ,4 Alba Sun Multi + 40 Neutrál ,1 Natúr ,3 Ezüst ,2 Kék ,2 ALBA SUN MULTI T L (%) g (%) R LA (%) A A (%) U g (W/m 2 K) 6 :/16 / 4 + Ar Alba Sun Multi 60 Neutrál ESG is ,1 edzhetô bevonat Natúr ,1 Alba Sun Multi 50 Neutrál ESG is ,1 edzhetô bevonat Natúr ,1 Alba Sun Multi 40 Neutrál ESG is ,1 edzhetô bevonat Natúr ,1 ALBA SUN REFLEX T L (%) g (%) R LA (%) A A (%) U g (W/m 2 K) :6 /16 /:4 + Ar Alba Sun Refl ex 65 Szürke ,1 Zöld ESG ,1 Alba Sun Refl ex 50 Szürke ESG ,1 Zöld ESG ,1 Alba Sun Refl ex 30 Szürke ESG ,1 Zöld ESG ,1 Alba Sun Refl ex 56 Ezüst ,1 Bevonat: 2 poz , _.indd , 12:41:57
