1 Több szórófejes test szerelvények száraz szórócsövekhez QJ350 kompakt szórófejtest száraz szórócsövekhez n A kompakt kivitel könnyebb felszerelést és a szórókeret szerkezettel kevesebb ütközést jelent. n Kapható 3 vagy 5 fejes kivitelben a fúvókák egyszerű cseréjéhez vagy szórócső gyors kiöblítéséhez. n Elzáró helyzet minden egyes permetezési pozíció között. n Automatikus permetbeállítás lapos kúpszórású fúvókákkal. n A kiválasztott szórófej pozíció szorosan rögzítve helyben marad. n A maximális üzemi nyomás 20 bar (300 PSI). n Kapható, vagy 19 szimpla, illetve dupla tömlővégekkel. n ChemSaver membrános visszacsapó szelepet tartalmaz a csepegésmentes elzáráshoz. A szabvány membrán 0,7 bar (10 PSI) nyomásnál nyit. A ChemSaver további rugóteljesítményeit a 65. oldal tartalmazza. QJ353 n 6,80 l/perc (1,80 GPM) 0,34 bar (5 PSI) nyomáseséssel. n A felső bilincsbe öntött hatlapú foglalat szolgálja a sima felületekre felerősítést. n A csuklós felső bilincs csökkenti a szerelési időt, és belül illeszkedik a szórócső csatornákhoz. SZIMPLA DUPLA KIMENETEK TÖMLŐ BELSŐ QJ NYB QJ NYB 3 QJ NYB QJ NYB 3 QJ NYB QJ NYB 3 19 QJ353 QJ355 SZIMPLA DUPLA KIMENETEK TÖMLŐ BELSŐ QJ NYB QJ NYB 5 QJ NYB QJ NYB 5 QJ NYB QJ NYB 5 19 QJ355 Vari-Spacing bilincsek (az összes száraz szórócsöves Quick TeeJet szórófejtesthez használhatók) (GALVANIZÁLT ACÉL) QJ111-1/2 QJ111-3/4 QJ111-1 QJ /4 QJ111HP-3/4 -es re (13/169 és 7/89-es külső átmérőjű csőre) cső (19 és 11/169 külső átmérőjű re) (11/89, 1 és 1 külső átmérőjű re) 1-es re (19/169 és 111/169-es külső átmérőjű csőre) csőre (19 és 11/169 külső átmérőjű re) ACÉL LEMEZ QJ111SQ-3/4 QJ111SQ-1 QJ111SQ-1-1/4 QJ111SQ-1-1/2 ROZSDAMENTES ACÉL QJ111SQ-3/4-304SS QJ111SQ-1-304SS QJ111SQ-1-1/4-304SS QJ111SQ-1-1/2-304SS -es négyszögletes szelvényre 19 négyszögletes szelvényre 1-es négyszögletes szelvényre 1-es négyszögletes szelvényre QJ111HP QJ111 QJ111SQ 54

2 Több szórófejes test szerelvények száraz szórócsövekhez QJ360C szórófejtest sorozat száraz szórócsövekhez n Kapható 3, 4 vagy 5 fejes kivitelben a fúvókák egyszerű cseréjéhez vagy szórócső gyors kiöblítéséhez. n Elzáró helyzet minden egyes permetezési pozíció között. n Automatikus permetbeállítás lapos kúpszórású fúvókákkal. n Kapható, vagy 19 szimpla, illetve dupla tömlővégekkel. n ChemSaver membrános visszacsapó szelepet tartalmaz a csepegésmentes elzáráshoz. A szabvány membrán 0,7 bar (10 PSI) nyomásnál nyit. A ChemSaver további rugóteljesítményeit a 65. oldal tartalmazza. n Az alapkivitel EPDM anyagú membrán, opcióként kapható Viton membrán. n Kapható még az opcionális ChemSaver típusú levegőelzáró szeleppel; a további információkat lásd a 65. oldalon. n A tartós konstrukció magasra szerelhető a szórókereten a maximális védelem biztosítására. n 8,5 l/perc (2,25 GPM) 0,34 bar (5 PSI) nyomáseséssel n A csőbe vagy csőrendszerbe fúrt 9,5 mm () furatba szerelhető. n A felső bilincsbe öntött hatlapú foglalat szolgálja a sima felületekre felerősítést. n A csuklós felső bilincs csökkenti a szerelési időt, és belül illeszkedik a szórócső csatornákhoz. QJ363C SZIMPLA DUPLA KIMENETEK TÖMLŐ BELSŐ QJ363C NYB QJ363C NYB 3 QJ363C NYB QJ363C NYB 3 QJ363C NYB QJ363C NYB 3 19 QJ363C QJ364C SZIMPLA DUPLA KIMENETEK TÖMLŐ BELSŐ QJ364C NYB QJ364C NYB 4 QJ364C NYB QJ364C NYB 4 QJ364C NYB QJ364C NYB 4 19 QJ364C QJ365C SZIMPLA DUPLA KIMENETEK TÖMLŐ BELSŐ QJ365C NYB QJ365C NYB 5 QJ365C NYB QJ365C NYB 5 QJ365C NYB QJ365C NYB 5 19 QJ365C 55

3 Több szórófejes test szerelvények Hármas szórófejtest n Úgy tervezték, hogy nagyon egyszerű legyen cserélni a fúvókákat a táblán. n Három permetezési pozíciót biztosít, jelentősen megkönnyítve a fúvókák cseréjét vagy a szórócső gyors átöblítését. n Elzáró helyzet minden egyes permetezési pozíció között. n ChemSaver membrános visszacsapó szelepet tartalmaz a csepegésmentes elzáráshoz. 0,7 bar (10 PSI) nyomáson nyit. n Az alapkivitel EPDM anyagú, opcióként kapható Viton. n Használható valamennyi Quick TeeJet sapkával. n test. n 9 bar (125 PSI) maximális üzemi nyomás. n Kapható és méretű, szimpla, dupla vagy tripla tömlővéges kivitelben A SZIMPLA DUPLA TRIPLA 24230A NYB 24230A NYB 24230A NYB 24230A NYB 24230A NYB 24230A NYB ILLIK A KÖVETKEZŐ JŰ TÖMLŐHÖZ: Több szórófejes test szerelvények műtrágya kiömlőnyílásokkal száraz szórócsövekhez Jellemzők: n Egyes műtrágya szórófej kiömlőnyílás elzárósapkával és 3, 4 vagy 5 permetezési pozícióval a fúvókák cseréjének megkönnyítésére vagy a szórócső gyors átöblítésére. n Elzáró helyzet minden egyes pozíció között. n Automatikus beállítás a lapos kúpos szórásképeknél. n Átfolyási mennyiség: 8,5 l/perc (2,25 GPM) 0,34 bar (5 PSI) nyomáseséssel az elosztófejen és 12,9 l/perc (3,4 GPM) a műtrágya kimeneten keresztül. n 20 bar (300 PSI) maximális nyomás. n Szimpla és dupla 19 méretű tömlővéges kivitelben kapható. n ChemSaver membrános visszacsapó szelepet tartalmaz a csepegésmentes elzáráshoz. A szabvány membrán 0,7 bar (10 PSI) nyomásnál nyit. A ChemSaver további rugóteljesítményeit a 65. oldal tartalmazza. n EPDM anyagból készült szabvány O-gyűrűk és membrán, Buna és Viton külön rendelhető. n Öntött hatszögletű foglalat a felső bilincsben lapos felületekhez történő csatlakoztatáshoz (száraz szórócső-bilincs használata nélkül). n Kapható még az opcionális ChemSaver típusú levegőelzáró szeleppel; a további információkat lásd a 65. oldalon. n A csuklós felső bilincs csökkenti a szerelési időt, és belül illeszkedik a i szórócső csatornákhoz. QJ363F QJ364F SZIMPLA DUPLA KIMENETEK ILLIK A KÖVETKEZŐ JŰ TÖMLŐHÖZ: QJ363F NYB QJ363F NYB QJ364F NYB QJ364F NYB QJ365F NYB QJ365F NYB QJ365F 56

4 Egyes szórófejtestek száraz szórócsövekhez QJ100 sorozatú Quick TeeJet szórófejtest n Tömlővég-méretek, vagy belső átmérőjű tömlőhöz. n 9 bar (125 PSI) maximális üzemi nyomás., SZIMPLA KIVITEL NYB NYB NYB, DUPLA KIVITEL NYB NYB NYB, TRIPLA KIVITEL NYB NYB NYB QJ39685 sorozatú Quick TeeJet szórófej ház Jellemzők: n Használja a Quick TeeJet sapkákkal. n Tömlővégek kaphatók dupla vagy szimpla (balos vagy jobbos) kivitelben az belső átmérőjű tömlőhöz. n TeeJet ChemSacer csepegésmentes elzárás. QJ200 sorozatú membrános, visszacsapószelepes Quick TeeJet szórófej szerelvények n Kapható szimpla, dupla vagy tripla tömlővéggel, és belső átmérőjű tömlőhöz. n Csepegésmentes elzárás a TeeJet ChemSaver révén. 0,7 bar (10 PSI) nyomáson nyit. A szabványos membrán EPDM anyagú, de opcióként rendelhető Viton anyagból is. n 9 bar (125 PSI) maximális üzemi nyomás., SZIMPLA KIVITEL NYB NYB NYB, DUPLA KIVITEL NYB NYB NYB, TRIPLA KIVITEL NYB NYB NYB n Korrózióálló anyagokból készül. n A QJ39684 típusnál sárgaréz helyett nejlon anyacsavart alkalmaznak. QJ300 sorozatú membrános, visszacsapószelepes Quick TeeJet szórófej szerelvények n Az alacsony kivitel maximális védelmet biztosít a sérülésekkel szemben. n Kapható szimpla és dupla tömlővéggel, és belső átmérőjű tömlőhöz. n Csepegésmentes elzárás a TeeJet ChemSaver révén. 0,7 bar (10 PSI) nyomáson nyit. A szabványos membrán EPDM anyagú, de opcióként rendelhető Viton anyagból is. A QJ300 sorozat kapható polipropilén anyagból is. A maximális üzemi nyomás: 10 bar (150 PSI)., SZIMPLA KIVITEL NYB NYB NYB, DUPLA KIVITEL NYB NYB NYB Megjegyzés: A Vari-Spacing bilincseket lásd az 54. oldalon. A Quick TeeJet sapkákat lásd a 63. oldalon. Megjegyzés: A támaszt rendszerint a vevő biztosítja. Használhatók TeeJet márkájú AA111-* típusú Vari- Spacing bilincsek. A rendelési információt lásd a 69. oldalon. Szimpla balos QJ L-500-NYB Dupla QJ NYB Szimpla jobbos QJ R-500-NYB 57

5 Több szórófejes test szerelvények nedves szórócsövekhez QJ350 kompakt szórófejtest nedves szórócsövekhez n A kompakt kivitel könnyebb felszerelést és a szórókeret szerkezettel kevesebb ütközést jelent. n Kapható 3, 4 vagy 5 fejes kivitelben a fúvókák egyszerű cseréjéhez vagy szórócső gyors kiöblítéséhez. n Elzáró helyzet minden egyes permetezési pozíció között. n A kiválasztott szórófej pozíció szorosan helyben marad. n Automatikus permetbeállítás lapos kúpszórású fúvókákkal. n Kapható 20 mm hez, továbbá, és höz. n ChemSaver membrános visszacsapó szelepet tartalmaz a csepegésmentes elzáráshoz. A szabvány membrán 0,7 bar (10 PSI) nyomásnál nyit. A ChemSaver további rugóteljesítményeit a 65. oldal tartalmazza. n 6,80 l/perc (1,80 GPM) 0,34 bar (5 PSI) nyomáseséssel. n A felső bilincsbe öntött hatlapú foglalat szolgálja a sima felületekre felerősítést. QJ353 QJ355 n A csuklós felső bilincs csökkenti a szerelési időt, és illeszkedik a szórócső csatornákhoz. KIMENETEK FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: KIMENETEK FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: QJ353-20mm-NYB 3 20 mm-es cső QJ355-20mm-NYB 5 20 mm-es cső QJ353-1/2-NYB 3 cső QJ355-1/2-NYB 5 cső QJ353-3/4-NYB 3 cső QJ355-3/4-NYB 5 cső A QC360 Quick TeeJet szórófejtest CAM-LOC adapterrel n Ugyanolyan jellemzőkkel rendelkezik, mint a QJ360C típusú több szórófejtestek. QJ353-1-NYB 3 QJ355-1-NYB 5 n Konstrukciója révén a test illeszkedik a szabványos CAM-LOC típusú gyorskba, lehetővé téve a gyors átváltást kisebb teljesítményű fúvókákra. n A tájolófülek megőrzik a test megfelelő irányát a CAM-LOC csőkötésben. KIMENETEK QC364 QC363-NYB 3 QC364-NYB 4 QC363 QC365-NYB 5 QC365 58

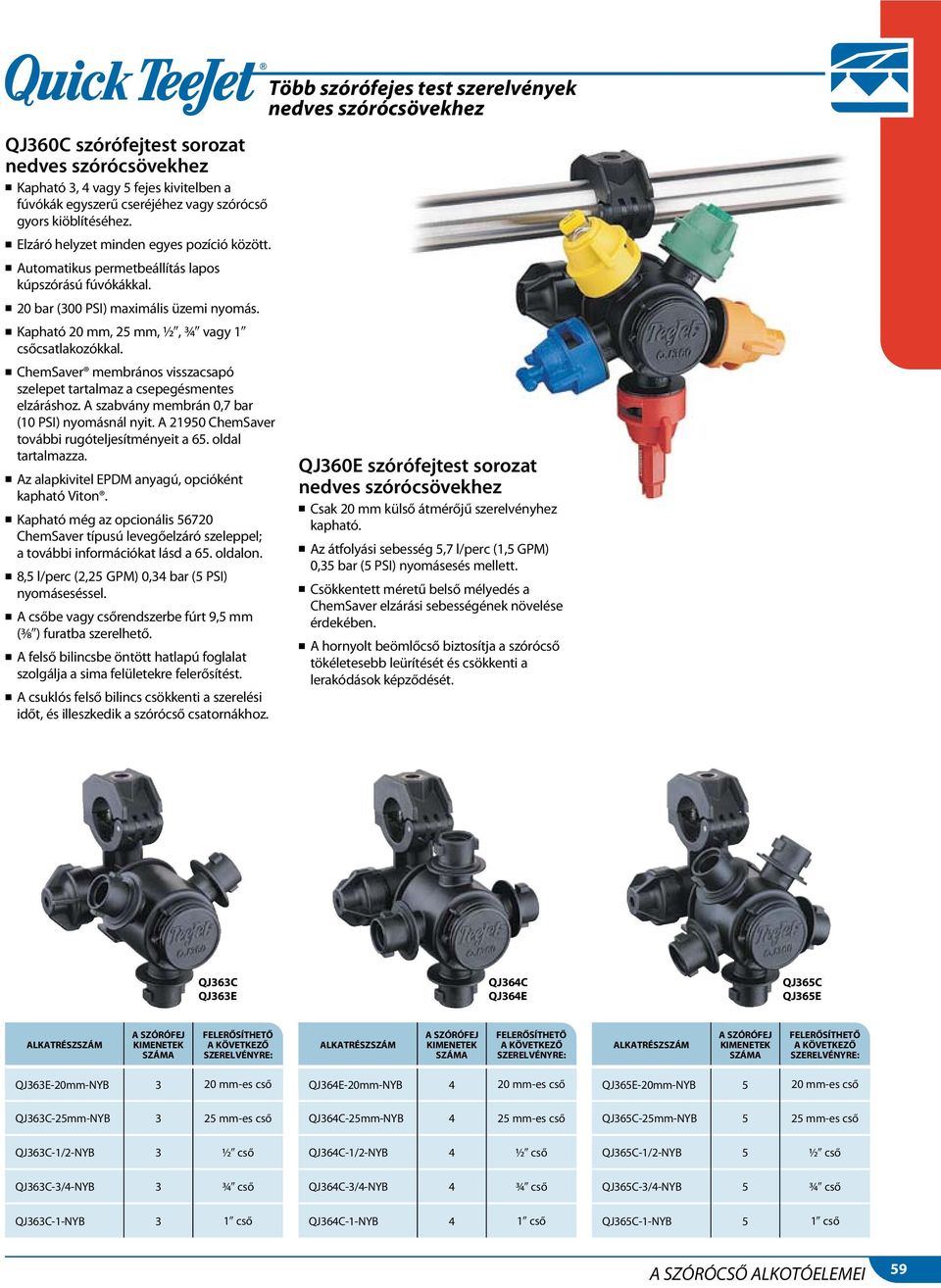

6 QJ360C szórófejtest sorozat nedves szórócsövekhez n Kapható 3, 4 vagy 5 fejes kivitelben a fúvókák egyszerű cseréjéhez vagy szórócső gyors kiöblítéséhez. n Elzáró helyzet minden egyes pozíció között. n Automatikus permetbeállítás lapos kúpszórású fúvókákkal. n Kapható 20 mm, 25 mm,, vagy 19 csőkkal. n ChemSaver membrános visszacsapó szelepet tartalmaz a csepegésmentes elzáráshoz. A szabvány membrán 0,7 bar (10 PSI) nyomásnál nyit. A ChemSaver további rugóteljesítményeit a 65. oldal tartalmazza. n Az alapkivitel EPDM anyagú, opcióként kapható Viton. n Kapható még az opcionális ChemSaver típusú levegőelzáró szeleppel; a további információkat lásd a 65. oldalon. n 8,5 l/perc (2,25 GPM) 0,34 bar (5 PSI) nyomáseséssel. n A csőbe vagy csőrendszerbe fúrt 9,5 mm () furatba szerelhető. n A felső bilincsbe öntött hatlapú foglalat szolgálja a sima felületekre felerősítést. n A csuklós felső bilincs csökkenti a szerelési időt, és illeszkedik a szórócső csatornákhoz. Több szórófejes test szerelvények nedves szórócsövekhez QJ360E szórófejtest sorozat nedves szórócsövekhez n Csak 20 mm külső átmérőjű szerelvényhez kapható. n Az átfolyási sebesség 5,7 l/perc (1,5 GPM) 0,35 bar (5 PSI) nyomásesés mellett. n Csökkentett méretű belső mélyedés a ChemSaver elzárási sebességének növelése érdekében. n A hornyolt beömlőcső biztosítja a szórócső tökéletesebb leürítését és csökkenti a lerakódások képződését. QJ363C QJ363E QJ364C QJ364E QJ365C QJ365E KIMENETEK FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: KIMENETEK FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: KIMENETEK FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: QJ363E-20mm-NYB 3 20 mm-es cső QJ364E-20mm-NYB 4 20 mm-es cső QJ365E-20mm-NYB 5 20 mm-es cső QJ363C-25mm-NYB 3 25 mm-es cső QJ364C-25mm-NYB 4 25 mm-es cső QJ365C-25mm-NYB 5 25 mm-es cső QJ363C-1/2-NYB 3 cső QJ364C-1/2-NYB 4 cső QJ365C-1/2-NYB 5 cső QJ363C-3/4-NYB 3 cső QJ364C-3/4-NYB 4 cső QJ365C-3/4-NYB 5 cső QJ363C-1-NYB 3 QJ364C-1-NYB 4 QJ365C-1-NYB 5 59

7 Jellemzők: n Szimpla műtrágya szórófej kimenet elzárósapkával és 3, 4 vagy 5 szórási pozícióval a fúvókacsere megkönnyítésére vagy a szórócső gyors átöblítésére. n Elzáró helyzet minden egyes pozíció között. n Automatikus önbeállítás a lapos kúpos szórásképeknél. n Átfolyási mennyiség: 8,5 l/perc (2,25 GPM) 0,34 bar (5 PSI) nyomáseséssel az elosztófejen és 12,9 l/perc (3,4 GPM) mennyiséggel a műtrágya kimeneten. n 20 bar (300 PSI) maximális nyomás. n Kapható kkal és beszerelhető csőbe vagy be fúrt 9,5 mm () átmérőjű furatba. n ChemSaver membrános visszacsapó szelepet tartalmaz a csepegésmentes elzáráshoz. A szabvány membrán 0,7 bar (10 PSI) nyomásnál nyit. A ChemSaver további rugóteljesítményeit a 65. oldal tartalmazza. n EPDM anyagból készült szabvány O-gyűrűk és membrán, Buna és Viton anyagból külön rendelhető. n Kapható az opcionális típusú ChemSaver levegőelzáró szeleppel; a további információkat lásd a 65. oldalon. n A felső bilincsbe öntött hatlapú foglalat szolgálja a sima felületekre felerősítést. n A csuklós felső bilincs csökkenti a szerelési időt, és illeszkedik a szórócső csatornákhoz. Több szórófejes testek műtrágya-kimenetekkel nedves szórócsövekhez KIMENETEK FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: QJ363F-1-NYB QJ364F-1-NYB QJ365F-1-NYB QJ363F QJ364F QJ365F 60

8 Tripla és szimpla szórófejtestek nedves szórócsövekhez 24216A 24216A-NYB típus n Felszerelhető 20 mm,, vagy re, illetve azonos méretű re. n Három szórási pozíciót biztosít a fúvókák cseréjének megkönnyítésére. n Az egyes szórási pozíciók között biztosított az elzárási pozíció. n Rendelkezik a ChemSaver csepegésmentes elzárási funkciójával. A szelep nyitásához a szórófejben 0,7 bar (10 PSI) nyomásra van szükség. n A szabványos membrán EPDM anyagú, opcióként pedig kapható Viton anyagból. n 10 bar (150 PSI) maximális üzemi nyomás. n Az és a méretek szerelőfurattal rendelkeznek a felső bilincs részegységében a sima felületre történő felerősítéshez. n A csőbe vagy csőrendszerbe fúrt 9,5 mm () furatba szerelhető A-20mm-NYB 24216A-1/2-NYB 24216A-3/4-NYB FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: 20 mm-es cső cső cső 24216A-1-NYB QJ22187 QJ22187-NYB típus n Felszerelhető, vagy re, illetve azonos méretű re. n Az és a méretek szerelőfurattal rendelkeznek a bilincs részegységében a sima felületre történő felerősítéshez. n Lehetővé teszi az oldalsó felszerelést lapos felületre a szórófejtest védelme érdekében. n Rendelkezik a ChemSaver csepegésmentes elzárási funkciójával. A szelep nyitásához a szórófejben 0,7 bar (10 PSI) nyomásra van szükség. n A szabványos membrán EPDM anyagú, opcióként pedig kapható Viton anyagból. n A csőbe vagy csőrendszerbe fúrt 9,5 mm () furatba szerelhető. QJ /2-NYB QJ /4-NYB QJ NYB FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: cső cső QJ17560A QJ17560A-NYB típus n Felszerelhető 20 mm, 25 mm,, vagy 19 csőre, illetve azonos méretű re. n Rendelkezik a ChemSaver csepegésmentes elzárási funkciójával. A szelep nyitásához a szórófejben 0,7 bar (10 PSI) nyomásra van szükség. n A szabványos membrán EPDM anyagú, opcióként pedig kapható Viton anyagból. n A csőbe vagy csőrendszerbe fúrt 9,5 mm () furatba szerelhető. n Az és a méretek szerelőfurattal rendelkeznek a felső bilincs részegységében a sima felületre történő felerősítéshez. QJ17560A-20mm-NYB QJ17560A-25mm-NYB QJ17560A-1/2-NYB QJ17560A-3/4-NYB FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: 20 mm-es cső 25 mm-es cső cső cső QJ7421 QJ7421-NYB típus n Felszerelhető, vagy re, illetve azonos méretű re. n A csőbe vagy csőrendszerbe fúrt 9,5 mm () furatba szerelhető. QJ17560A-1-NYB n Az és a méretek szerelőfurattal rendelkeznek a felső bilincs részegységében a sima felületre történő felerősítéshez. QJ7421-1/2-NYB QJ7421-3/4-NYB QJ NYB FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: cső cső 61

9 Adapterek és tartozékok CELR n A Hardi gyorss fúvókatest felfogatásokat Quick TeeJet kkal láthatjuk el, alkalmassá téve őket TeeJet fúvókák beszerelésére. Különösen hasznos ez a AIC, XRC és SJ7 fúvókáknál. n Acetál anyagból, EPDM tömítéssel kopásállók, vegyszerekkel szemben ellenállók. n Standard fúvókaszűrők használhatók. n Maximális üzemi nyomás 10 bar (150 PSI). QJ1/4T-NYB és QJT-NYB n A QJ1/4T-NYB lehetővé teszi a Quick TeeJet rendszer használatát amerikai vagy Withworth külső menetes kkal. n A QJT-NYB lehetővé teszi a 11/ TeeJet menetes szabványos Quick TeeJet rendszer használatát. (B)QJ1/4T-NYB QJT-NYB QJ1/4TT-NYB n Lehetővé teszi a Quick TeeJet rendszer használatát amerikai és Withworth külső menetes kkal. n 20 bar (300 PSI) maximális üzemi nyomás. (belső) menet 11/ TeeJet menet (B)=Withworth-csőmenet QJT8360-NYB, QJP19011-NYB, QJ8360-NYB n Utólagosan módosítható Quick TeeJet rendszerré. n Rendelkezik a ChemSaver csepegésmentes elzárási funkciójával. A szelep nyitásához a szórófejben 0,7 bar (10 PSI) nyomásra van szükség. n A szabványos membrán EPDM anyagú, azonban opcióként kérésre kapható Viton kivitelben is. n 20 bar (300 PSI) maximális üzemi nyomás. QJ(B)8360-NYB QJT8360-NYB QJP19011-NYB QJ8360-NYB QJT8360-NYB QJP19011-NYB (külső) menet 11/ TeeJet menet BSPP menet (B)=Withworth-csőmenet QJ90-1-NYR n A standard Quick TeeJet fúvókatestek használhatók. n A nejlon test erős és kopásálló, a tömítés EPDM (opcionálisan Viton ). n Quick TeeJet sapkákkal és TeeJet fúvókákkal szerelhetők. n A 90 -os könyök a TK-VS FloodJet és TF-VS vagy TF-VP Turbo FloodJet fúvókák egyszerű vagy többszörözött fúvókatestekbe való befogatására ideális. A célirányos permetlésugár javítja az eloszlás minőségét. n Az adapter standard fúvókaszűrők fogadására alkalmas. n Maximális üzemi nyomás 20 bar (300 PSI). QJ90-2-NYR n Illeszkedik a szabványos Quick TeeJet testekhez. n anyagú, CP19438-EPR tömítéssel (a készlet tartalmazza). n Használjon Quick TeeJet sapkát és tömítést az automatikus beállításhoz lapos kúpszórású fúvókák alkalmazásakor. n A kiömlőnyílások által bezárt szög 90. Ha szabványos lapos kúpszórású fúvókákkal használjuk, akkor kettős szórásképet kapunk a lefedettség javítása és a zárt lombozatba történő penetráció érdekében. QJ90-2-NYR /4-NYB n Lehetővé teszi az amerikai belső csőmenetes kkal rendelkező Quick TeeJet használatát /4-NYB QJ8355-NYB n Lehetővé teszi az 1/8 és amerikai belső csőmenetes kkal rendelkező Quick TeeJet használatát. n Az oldalsó felszerelés biztosítja a szórófejtest védelmét. n Rendelkezik a ChemSaver csepegésmentes elzárási funkciójával. A szelep nyitásához a szórófejben 0,7 bar (10 PSI) nyomásra van szükség. n A szabványos membrán EPDM anyagú, opcióként azonban kérésre kapható Viton anyagú is. Quick TeeJet (külső) menet QJ(B)1/4TT-NYB (külső) menet (B)=Withworth-csőmenet QJ90-1-NYR Quick TeeJet QJ8355-1/8-NYB QJ8355-1/4-NYB 1/89 (F) (F) Rendelési információ QUICK TEEJET SAPKÁK CSAK QUICK TEEJET SAPKA QUICK TEEJET SAPKA ÉS TÖMÍTÉS KÉSZLET Hardi szórófejtestek Színkód Fekete Fehér Piros Kék Zöld Sárga Barna Narancssárga Ibolyaszínű MAXIMUM 10 bar (150 PSI) NYOMÁSÚ LAPOS SZÓRÁSÚ FÚVÓKÁKHOZ TJ TwinJet AI TeeJet és AIUB TeeJet SJ-3 StreamJet DG TwinJet Turbo TeeJet Induction CP21399-*-CE 21398H-*-CELR CP23307-*-CE CP58350-*-CE 23306H-*-CELR 58348H-*-CELR TeeJet lapos szórású fúvókák (kisebb teljesítményűek) Szabványos XR OC TeeJet AIXR TeeJet DG TeeJet TT Turbo TwinJet TK FloodJet FL FullJet TX ConeJet Tele kúpos Tömlővég AITXA Megjegyzés: A TeeJet fúvókaszűrő használatakor cserélje a CP23308 tömítést CP26227 típusúra. 62

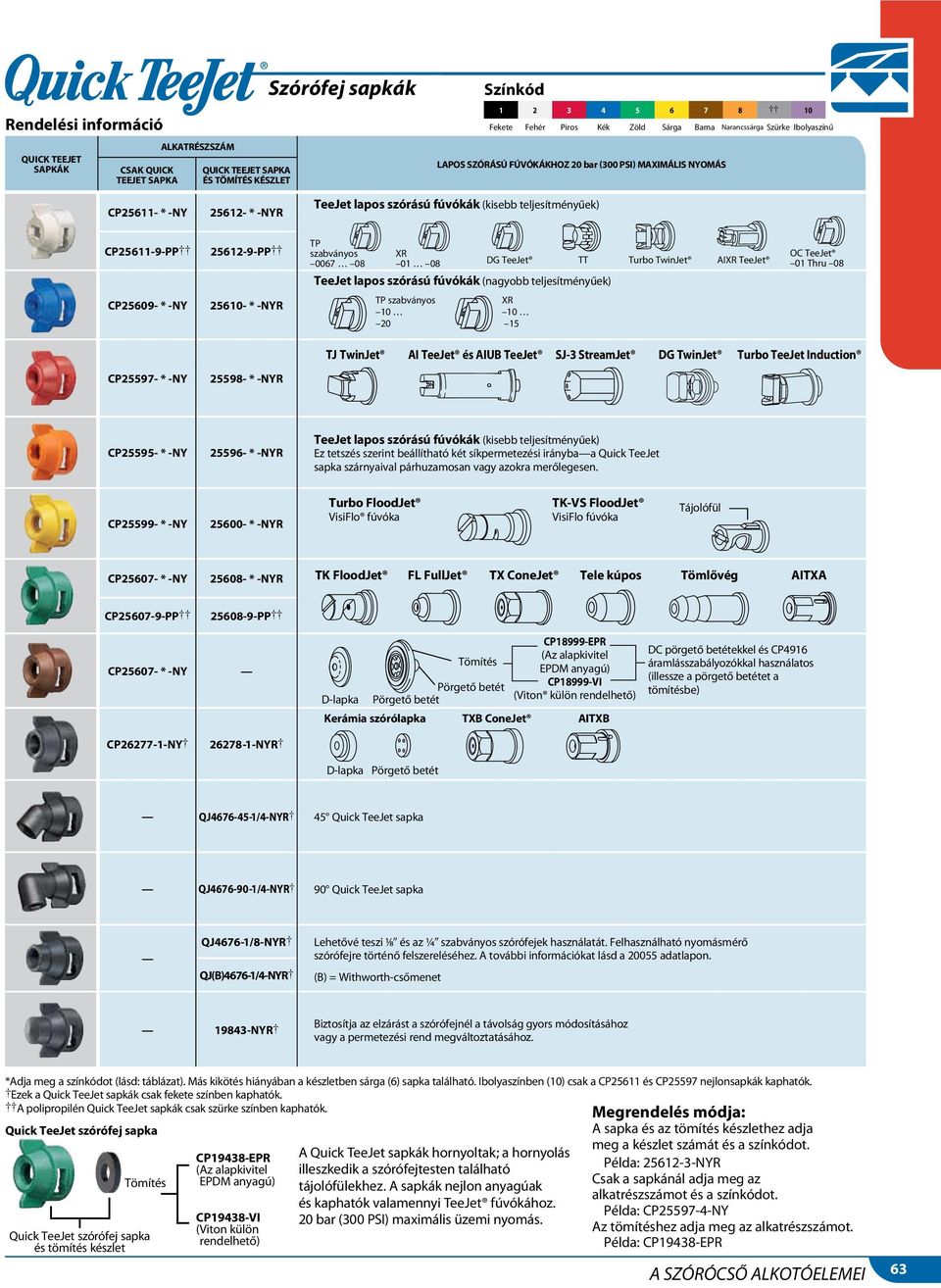

10 Rendelési információ QUICK TEEJET SAPKÁK CSAK QUICK TEEJET SAPKA QUICK TEEJET SAPKA ÉS TÖMÍTÉS KÉSZLET Szórófej sapkák Színkód Fekete Fehér Piros Kék Zöld Sárga Barna Narancssárga Szürke Ibolyaszínű LAPOS SZÓRÁSÚ FÚVÓKÁKHOZ 20 bar (300 PSI) MAXIMÁLIS NYOMÁS CP * -NY * -NYR TeeJet lapos szórású fúvókák (kisebb teljesítményűek) CP PP PP TP szabványos XR DG TeeJet TeeJet lapos szórású fúvókák (nagyobb teljesítményűek) TT Turbo TwinJet AIXR TeeJet OC TeeJet 01 Thru 08 CP * -NY * -NYR TP szabványos XR TJ TwinJet AI TeeJet és AIUB TeeJet SJ-3 StreamJet DG TwinJet Turbo TeeJet Induction CP * -NY * -NYR CP * -NY * -NYR TeeJet lapos szórású fúvókák (kisebb teljesítményűek) Ez tetszés szerint beállítható két síkpermetezési irányba a Quick TeeJet sapka szárnyaival párhuzamosan vagy azokra merőlegesen. CP * -NY * -NYR Turbo FloodJet VisiFlo fúvóka TK-VS FloodJet VisiFlo fúvóka Tájolófül CP * -NY * -NYR TK FloodJet FL FullJet TX ConeJet Tele kúpos Tömlővég AITXA CP PP PP CP * -NY D-lapka Kerámia szórólapka Tömítés Pörgető betét Pörgető betét TXB ConeJet CP18999-EPR (Az alapkivitel EPDM anyagú) CP18999-VI (Viton külön rendelhető) AITXB DC pörgető betétekkel és CP4916 áramlásszabályozókkal használatos (illessze a pörgető betétet a tömítésbe) CP NY NYR D-lapka Pörgető betét QJ /4-NYR 45 Quick TeeJet sapka QJ /4-NYR 90 Quick TeeJet sapka QJ4676-1/8-NYR QJ(B)4676-1/4-NYR Lehetővé teszi 1/89 és az szabványos szórófejek használatát. Felhasználható nyomásmérő szórófejre történő felszereléséhez. A további információkat lásd a adatlapon. (B) = Withworth-csőmenet NYR Biztosítja az elzárást a szórófejnél a távolság gyors módosításához vagy a permetezési rend megváltoztatásához. * Adja meg a színkódot (lásd: táblázat). Más kikötés hiányában a készletben sárga (6) sapka található. Ibolyaszínben (10) csak a CP25611 és CP25597 nejlonsapkák kaphatók. Ezek a Quick TeeJet sapkák csak fekete színben kaphatók. A polipropilén Quick TeeJet sapkák csak szürke színben kaphatók. Quick TeeJet szórófej sapka Tömítés Quick TeeJet szórófej sapka és tömítés készlet CP19438-EPR ( Az alapkivitel EPDM anyagú) CP19438-VI ( Viton külön rendelhető) A Quick TeeJet sapkák hornyoltak; a hornyolás illeszkedik a szórófejtesten található tájolófülekhez. A sapkák nejlon anyagúak és kaphatók valamennyi TeeJet fúvókához. 20 bar (300 PSI) maximális üzemi nyomás. A sapka és az tömítés készlethez adja meg a készlet számát és a színkódot. Példa: NYR Csak a sapkánál adja meg az alkatrészszámot és a színkódot. Példa: CP NY Az tömítéshez adja meg az alkatrészszámot. Példa: CP19438-EPR 63

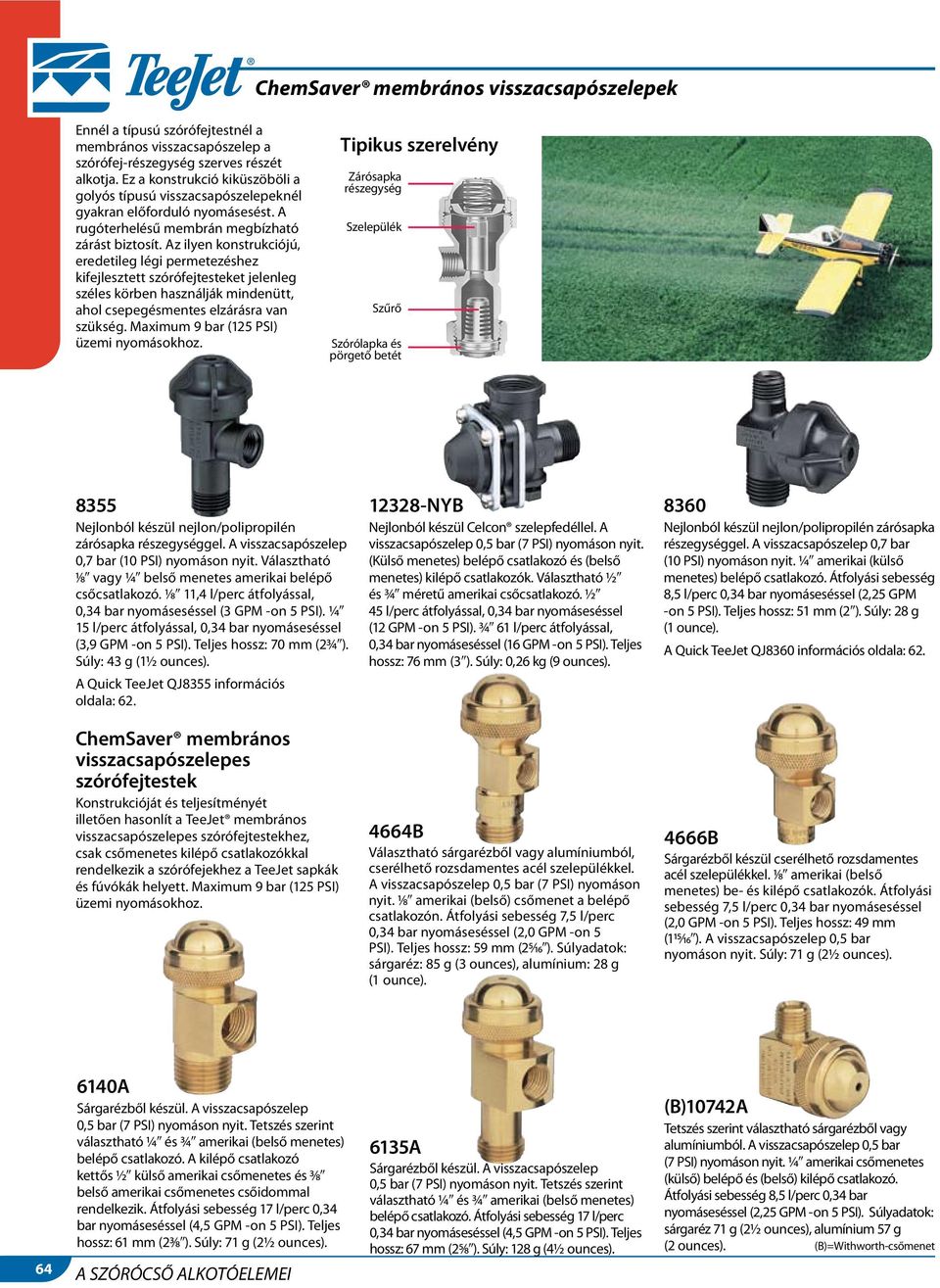

11 ChemSaver membrános visszacsapószelepek Ennél a típusú szórófejtestnél a membrános visszacsapószelep a szórófej-részegység szerves részét alkotja. Ez a konstrukció kiküszöböli a golyós típusú visszacsapószelepeknél gyakran előforduló nyomásesést. A rugóterhelésű membrán megbízható zárást biztosít. Az ilyen konstrukciójú, eredetileg légi permetezéshez kifejlesztett szórófejtesteket jelenleg széles körben használják mindenütt, ahol csepegésmentes elzárásra van szükség. Maximum 9 bar (125 PSI) üzemi nyomásokhoz. Tipikus szerelvény Zárósapka részegység Szelepülék Szűrő Szórólapka és pörgető betét 8355 ból készül nejlon/polipropilén zárósapka részegységgel. A visszacsapószelep 0,7 bar (10 PSI) nyomáson nyit. Választható 1/89 vagy belső menetes amerikai belépő cső. 1/80 11,4 l/perc átfolyással, 0,34 bar nyomáseséssel (3 GPM -on 5 PSI). 1/40 15 l/perc átfolyással, 0,34 bar nyomáseséssel (3,9 GPM -on 5 PSI). Teljes hossz: 70 mm (2). Súly: 43 g (11/2 ounces). A Quick TeeJet QJ8355 információs oldala: NYB ból készül Celcon szelepfedéllel. A visszacsapószelep 0,5 bar (7 PSI) nyomáson nyit. (Külső menetes) belépő és (belső menetes) kilépő k. Választható és méretű amerikai cső. 45 l/perc átfolyással, 0,34 bar nyomáseséssel (12 GPM -on 5 PSI). 61 l/perc átfolyással, 0,34 bar nyomáseséssel (16 GPM -on 5 PSI). Teljes hossz: 76 mm (39). Súly: 0,26 kg (9 ounces) ból készül nejlon/polipropilén zárósapka részegységgel. A visszacsapószelep 0,7 bar (10 PSI) nyomáson nyit. amerikai (külső menetes) belépő. Átfolyási sebesség 8,5 l/perc 0,34 bar nyomáseséssel (2,25 GPM -on 5 PSI). Teljes hossz: 51 mm (29). Súly: 28 g (1 ounce). A Quick TeeJet QJ8360 információs oldala: 62. ChemSaver membrános visszacsapószelepes szórófejtestek Konstrukcióját és teljesítményét illetően hasonlít a TeeJet membrános visszacsapószelepes szórófejtestekhez, csak csőmenetes kilépő kkal rendelkezik a szórófejekhez a TeeJet sapkák és fúvókák helyett. Maximum 9 bar (125 PSI) üzemi nyomásokhoz. 4664B Választható sárgarézből vagy alumíniumból, cserélhető rozsdamentes acél szelepülékkel. A visszacsapószelep 0,5 bar (7 PSI) nyomáson nyit. 1/89 amerikai (belső) csőmenet a belépő n. Átfolyási sebesség 7,5 l/perc 0,34 bar nyomáseséssel (2,0 GPM -on 5 PSI). Teljes hossz: 59 mm (25/169). Súlyadatok: sárgaréz: 85 g (3 ounces), alumínium: 28 g (1 ounce). 4666B ből készül cserélhető rozsdamentes acél szelepülékkel. 1/89 amerikai (belső menetes) be- és kilépő k. Átfolyási sebesség 7,5 l/perc 0,34 bar nyomáseséssel (2,0 GPM -on 5 PSI). Teljes hossz: 49 mm (115/169). A visszacsapószelep 0,5 bar nyomáson nyit. Súly: 71 g (21/2 ounces) A ből készül. A visszacsapószelep 0,5 bar (7 PSI) nyomáson nyit. Tetszés szerint választható és amerikai (belső menetes) belépő. A kilépő kettős külső amerikai csőmenetes és belső amerikai csőmenetes csőidommal rendelkezik. Átfolyási sebesség 17 l/perc 0,34 bar nyomáseséssel (4,5 GPM -on 5 PSI). Teljes hossz: 61 mm (2). Súly: 71 g (21/2 ounces). 6135A ből készül. A visszacsapószelep 0,5 bar (7 PSI) nyomáson nyit. Tetszés szerint választható és amerikai (belső menetes) belépő. Átfolyási sebesség 17 l/perc 0,34 bar nyomáseséssel (4,5 GPM -on 5 PSI). Teljes hossz: 67 mm (25/89). Súly: 128 g (41/2 ounces). (B)10742A Tetszés szerint választható sárgarézből vagy alumíniumból. A visszacsapószelep 0,5 bar (7 PSI) nyomáson nyit. amerikai csőmenetes (külső) belépő és (belső) kilépő. Átfolyási sebesség 8,5 l/perc 0,34 bar nyomáseséssel (2,25 GPM -on 5 PSI). Súlyadatok: sárgaréz 71 g (21/2 ounces), alumínium 57 g (2 ounces). (B)=Withworth-csőmenet

12 Szórófejtest ChemSaver visszacsapószelepek Tipikus szórófejtest részegység LÉGVEZETÉK ChemSaver kézi működtetésű elzárószelep n Használandó bármely olyan alkalmazásnál, ahol fontos az egyedi elzárás, pl. a golfpályákon és a közterületen használt permetező gépeknél. n 10 bar (150 PSI) maximális névleges nyomás. n szerkezet ChemSaver levegőelzáró szelep A pneumatikus vezeték jellemzői: Konstrukcióját tekintve az ChemSaver levegőelzáró szelep tulajdonképpen egy pneumatikus szelep, amely a Quick Teejet szórófej-részegységeken használatos. A szelep légnyomásra nyit és rugóerő hatására zárul. n Kapható 1/89 amerikai vagy Withworth (belső) csőmenettel. n A szelep normál állapotban zárva van. n Egy szelepre jutó levegőfogyasztás: 0,0007 L/CIKLUS (0,015 CF/CYCLE). SZÓRÓFEJTEST FOLYADÉKVEZETÉK A rendszervezeték jellemzői: n Maximum 8 bar (115 PSI) folyadéknyomás. n Kompatíbilis kell, hogy legyen a Viton, a polipropilén és a poliuretán anyagú szerkezetekkel. n A (B) /8-F a TeeJet szeleptestekhez készült, egy darabból álló lapos membrános visszacsapószelep alkalmazásával. n A (B) /8-F a TeeJet szeleptestekhez készült, két darabból álló peremes membrános visszacsapószelep alkalmazásával. További információkért lépjen kapcsolatba a TeeJet szállítójával. CHEMSAVER MEMBRÁNOS VISSZACSAPÓSZELEPEK PERSPEKTÍVIKUS BONTOTT RÉSZÁBRÁZOLÁS A membrános visszacsapószelepek (sárgaréz) hátsó része CP6227-TEF Teflon membrán (opcióként) A 4620 membránnal használandó CP4620-FA Fairprene vagy Viton anyagú membrán 9758 Zárósapka-részegység sárgarézből és alumíniumból CP4624 vagy aluminium zárósapka HOZZÁVETŐLEGES NYITÓNYOMÁS NY 0,14 bar (2 PSI) NYB 0,6 bar (8 PSI) A membrános visszacsapószelepek hátsó része nejlon CP6227-TEF Teflon membrán (opcióként) A membránnal használandó CP21953-EPR EPDM vagy Viton membrán Megjegyzés: A membrán füle illeszkedik a zárósapka szerelvényen lévő horonyba NYB ChemSaver zárósapka-részegység nejlonból/polipropilénből NYB NY NYB NYB 0,7 bar (10 PSI) 1 bar (15 PSI) 1,4 bar (20 PSI) 2 bar (30 PSI) QJ353 CP56709-EPDM EPDM vagy Viton membrán NYB Zárósapka részegység CP56711-NYB Szorítógyűrű 65

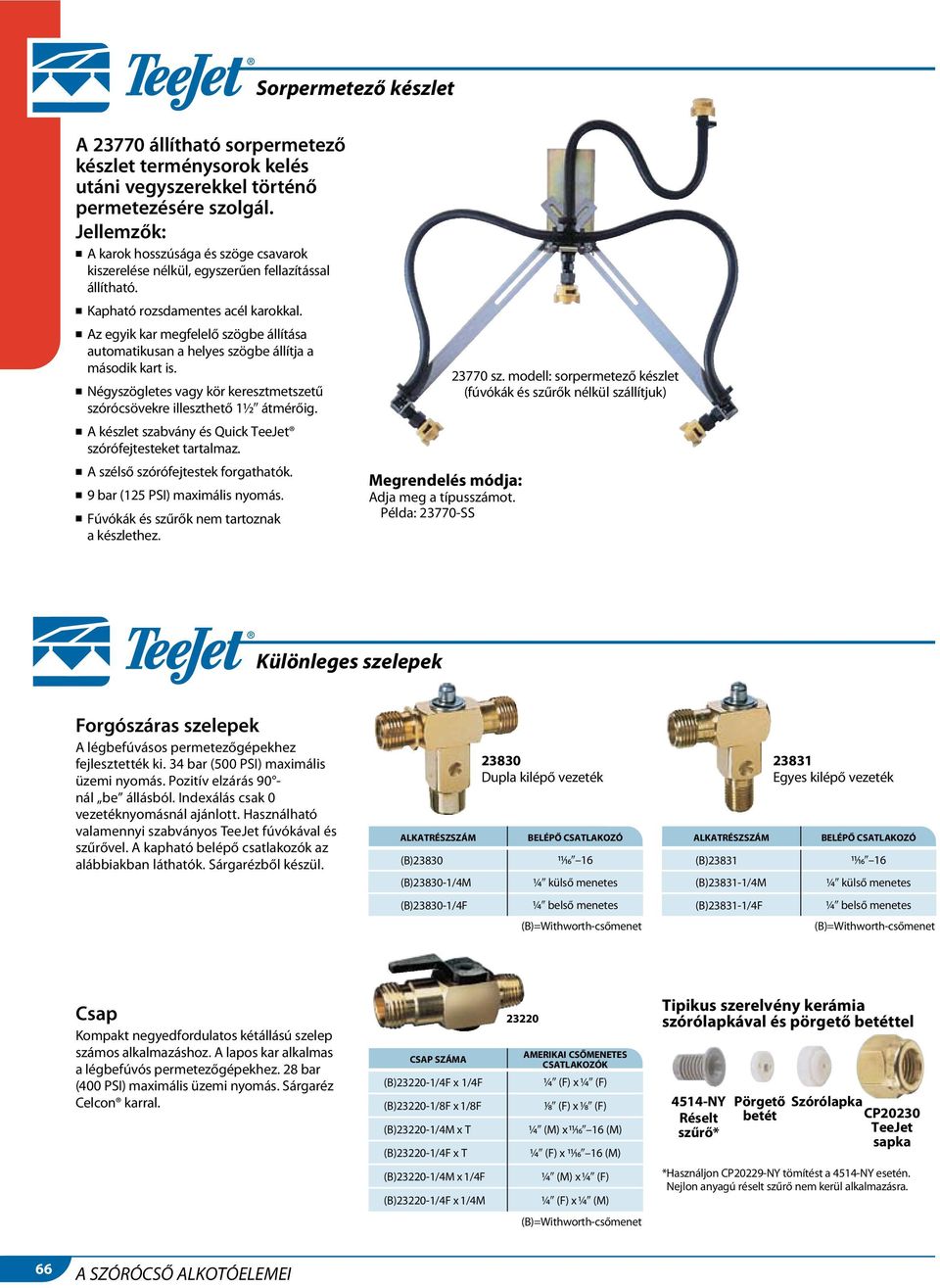

13 Sorpermetező készlet A állítható sorpermetező készlet terménysorok kelés utáni vegyszerekkel történő permetezésére szolgál. Jellemzők: n A karok hosszúsága és szöge csavarok kiszerelése nélkül, egyszerűen fellazítással állítható. n Kapható rozsdamentes acél karokkal. n Az egyik kar megfelelő szögbe állítása automatikusan a helyes szögbe állítja a második kart is. n Négyszögletes vagy kör keresztmetszetű szórócsövekre illeszthető 1 átmérőig. n A készlet szabvány és Quick TeeJet szórófejtesteket tartalmaz. n A szélső szórófejtestek forgathatók. n 9 bar (125 PSI) maximális nyomás. n Fúvókák és szűrők nem tartoznak a készlethez. Adja meg a típusszámot. Példa: SS sz. modell: sorpermetező készlet (fúvókák és szűrők nélkül szállítjuk) Különleges szelepek Forgószáras szelepek A légbefúvásos permetezőgépekhez fejlesztették ki. 34 bar (500 PSI) maximális üzemi nyomás. Pozitív elzárás 90 nál be állásból. Indexálás csak 0 vezetéknyomásnál ajánlott. Használható valamennyi szabványos TeeJet fúvókával és szűrővel. A kapható belépő k az alábbiakban láthatók. ből készül. (B)23830 (B) /4M (B) /4F Dupla kilépő vezeték 11/ külső menetes belső menetes (B)=Withworth-csőmenet (B)23831 (B) /4M (B) /4F Egyes kilépő vezeték 11/ külső menetes belső menetes (B)=Withworth-csőmenet Csap Kompakt negyedfordulatos kétállású szelep számos alkalmazáshoz. A lapos kar alkalmas a légbefúvós permetezőgépekhez. 28 bar (400 PSI) maximális üzemi nyomás. Celcon karral. CSAP (B) /4F x 1/4F (B) /8F x 1/8F (B) /4M x T (B) /4F x T AMERIKAI CSŐMENETES CSATLAKOZÓK (F) x (F) 1/89 (F) x 1/89 (F) (M) x 11/ (M) (F) x 11/ (M) Tipikus szerelvény kerámia szórólapkával és pörgető betéttel 4514-NY Réselt szűrő* Pörgető betét Szórólapka CP20230 TeeJet sapka (B) /4M x 1/4F (B) /4F x 1/4M (M) x (F) (F) x (M) * Használjon CP20229-NY tömítést a 4514-NY esetén. anyagú réselt szűrő nem kerül alkalmazásra. (B)=Withworth-csőmenet 66

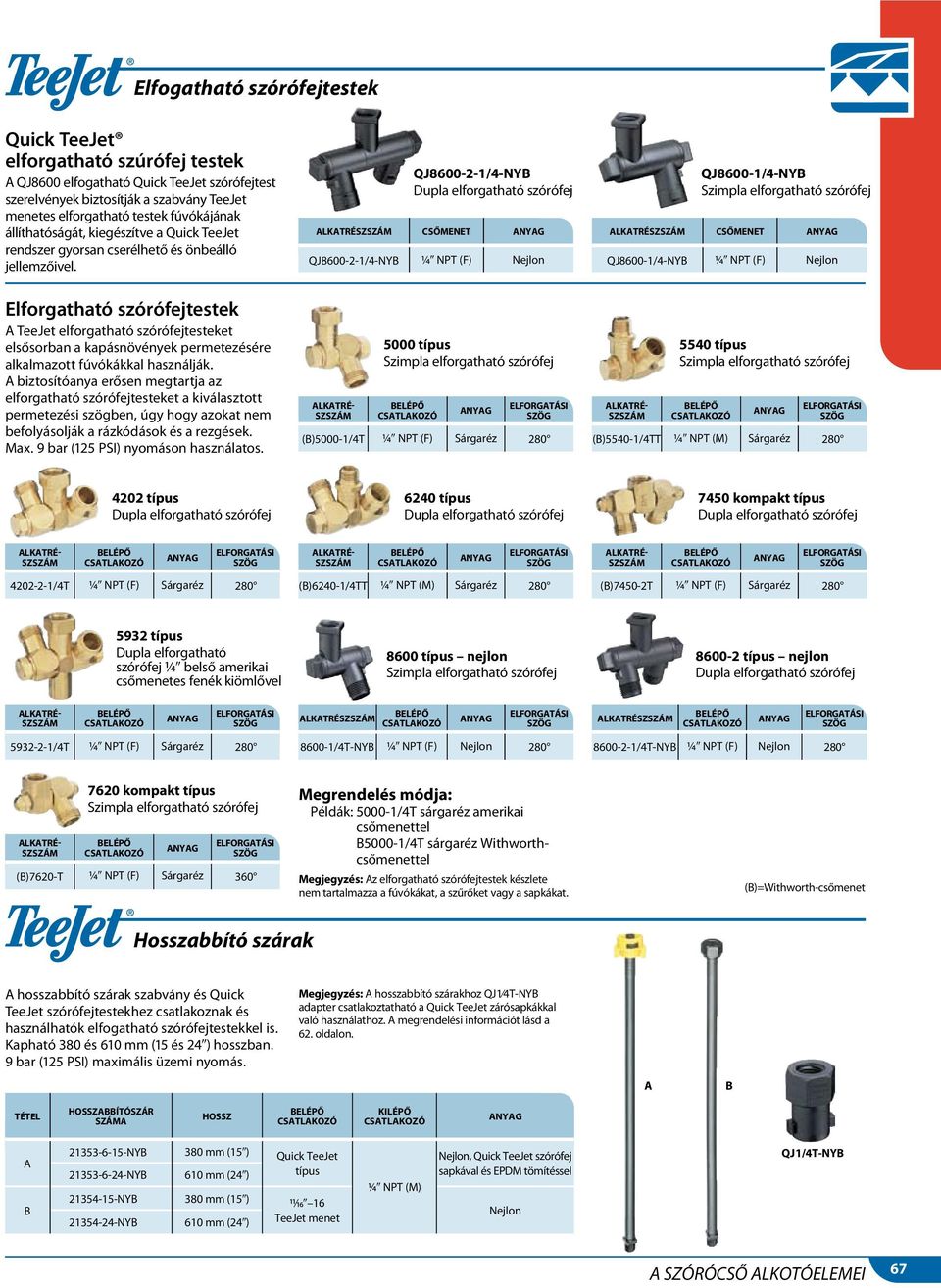

14 Elfogatható szórófejtestek Quick TeeJet elforgatható szúrófej testek A QJ8600 elfogatható Quick TeeJet szórófejtest szerelvények biztosítják a szabvány TeeJet menetes elforgatható testek fúvókájának állíthatóságát, kiegészítve a Quick TeeJet rendszer gyorsan cserélhető és önbeálló jellemzőivel. QJ /4-NYB QJ /4-NYB Dupla elforgatható szórófej CSŐMENET NPT (F) QJ8600-1/4-NYB QJ8600-1/4-NYB Szimpla elforgatható szórófej CSŐMENET NPT (F) Elforgatható szórófejtestek A TeeJet elforgatható szórófejtesteket elsősorban a kapásnövények permetezésére alkalmazott fúvókákkal használják. A biztosítóanya erősen megtartja az elforgatható szórófejtesteket a kiválasztott permetezési szögben, úgy hogy azokat nem befolyásolják a rázkódások és a rezgések. Max. 9 bar (125 PSI) nyomáson használatos. ALKATRÉ- SZSZÁM 5000 típus Szimpla elforgatható szórófej (B)5000-1/4T NPT (F) 280 ALKATRÉ- SZSZÁM 5540 típus Szimpla elforgatható szórófej (B)5540-1/4TT NPT (M) típus Dupla elforgatható szórófej 6240 típus Dupla elforgatható szórófej 7450 kompakt típus Dupla elforgatható szórófej ALKATRÉ- SZSZÁM ALKATRÉ- SZSZÁM ALKATRÉ- SZSZÁM /4T NPT (F) 280 (B)6240-1/4TT NPT (M) 280 (B)7450-2T NPT (F) típus Dupla elforgatható szórófej belső amerikai csőmenetes fenék kiömlővel 8600 típus nejlon Szimpla elforgatható szórófej típus nejlon Dupla elforgatható szórófej ALKATRÉ- SZSZÁM /4T NPT (F) /4T-NYB NPT (F) /4T-NYB NPT (F) 280 ALKATRÉ- SZSZÁM 7620 kompakt típus Szimpla elforgatható szórófej (B)7620-T NPT (F) 360 Példák: /4T sárgaréz amerikai csőmenettel B5000-1/4T sárgaréz Withworthcsőmenettel Megjegyzés: Az elforgatható szórófejtestek készlete nem tartalmazza a fúvókákat, a szűrőket vagy a sapkákat. (B)=Withworth-csőmenet Hosszabbító szárak A hosszabbító szárak szabvány és Quick TeeJet szórófejtestekhez csatlakoznak és használhatók elfogatható szórófejtestekkel is. Kapható 380 és 610 mm (15 és 249) hosszban. 9 bar (125 PSI) maximális üzemi nyomás. Megjegyzés: A hosszabbító szárakhoz QJ1 4T-NYB adapter csatlakoztatható a Quick TeeJet zárósapkákkal való használathoz. A megrendelési információt lásd a 62. oldalon. A B TÉTEL HOSSZABBÍTÓSZÁR HOSSZ KILÉPŐ CSATLAKOZÓ A B NYB NYB NYB NYB 380 mm (159) 610 mm (249) Quick TeeJet típus 380 mm (159) 11/ mm (249) TeeJet menet NPT (M), Quick TeeJet szórófej sapkával és EPDM tömítéssel QJ1/4T-NYB 67

15 Tömlővéges szórófejtestek Max. 9 bar (125 PSI) üzemi nyomásokhoz., rozsdamentes acél, nejlon és Celcon /rozsdamentes acél tömlővéges szórófejtestek. Jellemzője a 11/ TeeJet menetes kiömlőnyílás. A tömlőbilincs részegységeket lásd a 69. oldalon. Szimpla tömlő Szimpla tömlő A TÖMLŐVÉGES TEST RÉSZEGYSÉG 6471B-400TD 6471-SS-C400TD 8121-NYB-406TD 6471B 8121-NYB 9191B CE TÖMLŐ BELSŐ Rozsdamentes acél Dupla tömlő A TÖMLŐVÉGES TEST RÉSZEGYSÉG 6472B-400TD 6472-SS-C400TD 8120-NYB-406TD 6472B 8120-NYB 9192B CE TÖMLŐ BELSŐ Rozsdamentes acél A TÖMLŐVÉGES TEST RÉSZEGYSÉG 8121-NYB-540TD 9191B-531TD 8120-NYB-540TD 9192B-531TD SS-C531TD Rozsdamentes acél 9192-SS-C531TD Rozsdamentes acél TD CE-785TD CE-1062TD 19 Celcon tömlővég/ rozsdamentes acél anyagú mentes kiömlőnyílás CE-785TD CE-1062TD 19 Celcon tömlővég/ rozsdamentes acél anyagú mentes kiömlőnyílás Ha csak a test részegységét kívánja megrendelni, akkor adja meg a tömlővég-részegység számát. Példa: CE-1062 Osztott szerelőkengyeles szórófejtestek Nedves szórócsövekhez n Felszerelhető, vagy re, illetve re. n A NYB beépíthető csőbe vagy be fúrt 9,5 mm-es () furatba. n A 7421 beépítehető csőbe vagy be fúrt 7,2 mm-es (9/329) furatba. n NYB és 7421 jellemzője a 11/ TeeJet menetes kiömlőnyílás NYB Max. 10 bar (150 PSI) üzemi nyomások 7421 Max. 17 bar (250 PSI) üzemi nyomások n NYB jellemzője (M) NPT menetes kiömlőnyílás. AZ OSZTOTT KENGYEL RÉSZEGYSÉGÉNEK FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: AZ OSZTOTT KENGYEL RÉSZEGYSÉGÉNEK TEST A FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: Adja meg az osztott kengyel részegységének számát. Példa: /2T-SS /2T-NYB /2-NYB /2T-NYB /2-NYB /4T-NYB /4-NYB cső 13/169 külső menetes 7/89 külső menetes cső 19 külső menetes 11/169 külső menetes /2T /2T-SS /2T-NYB /4T /4T-SS /4T-NYB Rozsdamentes acél Rozsdamentes acél cső 13/169 külső menetes 7/89 külső menetes cső 19 külső menetes 11/169 külső menetes T-NYB NYB 1 külső menetes 1 külső menetes T T-SS T-NYB Rozsdamentes acél 1 külső menetes 1 külső menetes 68

16 A szórófej alkatrészei Szabványos alkatrészek CP1325 CP18032A-NYB TeeJet szórófej T vagy TT típusú szórófejtest TeeJet szórófej sapkák Stabil csereszabatos TeeJet fúvókák különböző szórófejtestekhez. A 18032A NYB szárnyas TeeJet sapka lehetővé teszi a fúvókák gyors cseréjét szerszám nélkül. + A TEEJET TEST = szűrő Opcióként kapható fúvókatömítés CP5871-BU CP1325 CP8027-NYB CP NYB CP1325-AL CP1325-I (extra hosszú méret) Alumínium Acél Fúvóka CP1325-SS Rozsdamentes acél + CP18032A-NYB Szárnyas sapka, nejlon CP1325 TeeJet sapka TeeJet visszacsapószelep A nagyobb teljesítményű TeeJet szórófejekhez, ahol nincs szükség szűrőre. A golyós visszacsapószelep 0,34 bar (5 PSI) nyomáson nyit; kapható 0,7 bar (10 PSI) nyomáson nyitó rugó is. 1,5-5,7 l/perc (0,40 à 1,5 GPM) átfolyási mennyiséghez ajánlott. Tetszés szerint kapható rozsdamentes acél, sárgaréz, alumínium vagy polipropilén kivitelben, rozsdamentes acél golyóval és rugóval. TeeJet szórófejtestek TT típus Külső amerikai vagy Withworthcsőmenetes 45 -os szórófejtest Ideálisan használható FullJet, FloodJet és Turbo FloodJet szórófejekkel. Használható QJ4676 Quick TeeJet sapkával vagy szabványos 4676 kilépő adapterrel Polipropilénből készült. A TEEJET TEST BEÖMLŐCSŐ KIÖMLŐCSŐ (B) /4-PPB Adja meg az alkatrész számát. Példa: (B) /4-PPB (M) 11/ (M) (B) = Withworth-csőmenet A TEEJET TEST CP(B)1336 CP(B)1322 CP(B)8028-NYB A TEEJET TÍPUSÚ SZÓRÓFEJHEZ 1/8TT 1/4TT 1/4TT-NYB KÜLSŐ MÉRET 1/89 Csőbilincs részegységek Felső és alsó csőbilincsből, illetve csavarból áll és a tömlővéges szórófejtestekhez használatos. AA111 CP(B)1322-I 1/4TT-I Acél FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: CP(B)1322-SS 1/4TT-SS Rozsdamentes acél AA111-1/2 -es re (13/169 és 7/89-es külső átmérőjű csőre) CP(B)1324 CP(B)1340 3/8TT 1/2TT AA111-3/4 -es re (19 és 11/169-es külső átmérőjű csőre) T típus Amerikai vagy Withworth belső csőmenetes (B) = Withworth-csőmenet AA111-1 AA /4 19-es re (11/89, 1 és 1-es külső átmérőjű csőre) 1-es re (19/169 és 111/169-es külső átmérőjű csőre) A TEEJET TEST A TEEJET TÍPUSÚ SZÓRÓFEJHEZ BELSŐ MÉRET CP(B)1335 1/8T 1/89 CP(B)1321 1/4T AA111SQ CP(B)12094-NYB 1/4T-NYB CP(B)1321-I 1/4T-I CP(B)1321-SS 1/4T-SS CP(B)1323 3/8T CP(B)1339 1/2T Acél Rozsdamentes acél AA111SQ-1 AA111SQ-1-1/4 FELERŐSÍTHETŐ A KÖVETKEZŐ SZERELVÉNYRE: 19 négyszögletes szelvényre 1 négyszögletes szelvényre (B) = Withworth-csőmenet AA111SQ-1-1/2 1 négyszögletes szelvényre 69

17 Csődugók SZÁM CSAVARMENET (B)8400-1/4-PPB /8-NYB /2-NYB /4-NYB NPT Adja meg az alkatrészszámot. Példa: /8-NYB nejlon Zárófúvóka A CP3942 zárófúvóka a kiválasztott szórófejek ideiglenes elzárására szolgál, helyettesítve a valódi fúvókákat. Könnyen és gyorsan módosítható a szórófejek távolsága a szórócső mentén. Anyagok: sárgaréz, alumínium vagy rozsdamentes acél. Adja meg az alkatrészszámot és az anyagot. Példa: CP3942 sárgaréz TeeJet tömlővégek A tömlőnek a szórófejtesthez történő csatlakoztatására. Illik valamennyi szabványos TeeJet szórófej sapkához, helyettesítve a fúvókákat. A 4251-es típus tetszés szerint kapható sárgaréz vagy rozsdamentes acél. A 8400-as típus nejlonból készül. A NEJLON TÖMLŐVÉG NYB NYB 8400 Adja meg a tömlővég számát. Példa: NYB TEEJET TÖMLŐVÉG SZÁM NPT / / A szórófej alkatrészei 4676 TeeJet közcsavarok Illik a TeeJet szórófejtestek kiömlő csöveihez, valamint a különböző GunJet szórópisztolyok és elzárószelepek kiömlő csonkjaihoz. Polipropilén Helyettesíti a CP1325 TeeJet sapkát. A hosszabbító száraknak a szórófejekhez, illetve a toldatoknak a szórópisztolyokhoz történő csatlakoztatására szolgál. NPT NPT A TÖMLŐ AZONOSÍT- ÁSÁHOZ A TÖMLŐ AZONOSÍT- ÁSÁHOZ TEEJET TÖMLŐVÉG SZÁM (B) = Withworthcsőmenet A TÖMLŐ AZONOSÍT- ÁSÁHOZ Adja meg a tömlővég számát és anyagát. Példa: sárgaréz KÖZCSAVAR (B)4676-* 4676-NYB-* Rozsdamentes (B)4676-SS-* acél *Adja meg a kilépő méretet. Adja meg az alkatrészszámot és az anyagot. Példa: (B)4676-SS-1/4 Rozsdamentes acél Tömlővég-adapterek CSATLAKOZÓ /4-300-NYB /4-406-NYB /4-535-NYB /8-406-NYB /8-535-NYB /2-406-NYB /2-535-NYB /2-660-NYB /4-535-NYB /4-660-NYB /4-785-NYB 8400-GGH-406-NYB 8400-GGH-535-NYB 8400-GGH-660-NYB 8400-GGH-785-NYB A KÖZCSAVAR A 8400 AMERIKAI CSŐME- NETES CSATLA- KOZÓ (KÜLSŐ) 8400-T-406-NYB Illik a TeeJet test tömlővégval TeeJet sapkához CSATLAKOZÓ A TÖMLŐ AZONOSÍT- ÁSÁHOZ Amerikai belső menetes 1/89 1/89 1/89 (B) = Withworthcsőmenet 5/89 5/89 GHT GHT GHT 5/89 GHT AMERIKAI CSŐME- NETES CSATLA- KOZÓ A TÖMLŐ AZONOSÍT- ÁSÁHOZ CP4928 CP TeeJet kilépő csőidomok Ezek a csőidomok helyettesítik a fúvókákat; segítségükkel csatlakoztathatók hosszabbítószárak szórófejtestekhez vagy toldatok az AA23 és AA31 GunJet szórópisztolyokhoz, illetve kioldó szelepekhez. CP4928 adapter sárgaréz, alumínium vagy rozsdamentes acél. Hossz: 19. 1/89 amerikai belső csőmenetes kilépő. CP6250 adapter sárgaréz vagy acél Hossz: 9/169. 1/89 amerikai belső csőmenetes kilépő adapter sárgaréz, alumínium vagy acél Hossz: 15/169. 1/89 amerikai külső csőmenetes kilépő. Adja meg az alkatrészszámot és az anyagot. Példa: CP4928 sárgaréz CSATLAKOZÓ /4-281 CSATLAKOZÓ NYB NYB CSATLAKOZÓ AMERIKAI CSŐME- NETES CSATLA- KOZÓ (KÜLSŐ) A TÖMLŐ AZONOSÍT- ÁSÁHOZ /89 AMERIKAI CSŐME- NETES CSATLA- KOZÓ A TÖMLŐ AZONOSÍT- ÁSÁHOZ (F) (F) AMERIKAI CSŐME- NETES CSATLA- KOZÓ A TÖMLŐ AZONOSÍT- ÁSÁHOZ NYB (F) NYB (F) NYB (F) NYB (F) Adja meg a számát és anyagát. Példa: sárgaréz 70
