1 ÉPÜLETENERGETIKAI MINŐSÉGTANÚSÍTÁS

2 Az energetikai minőség szerinti besorolás A+ <55 Fokozottan energiatakarékos A Energiatakarékos B Követelménynél jobb C Követelménynek megfelelő D Követelményt megközelítő E Átlagosnál jobb F Átlagos G Átlagost megközelítő H Gyenge I 341 < Rossz

3 HATÁLYOS új épület építése ( TŐL) meglévő épület (önálló rendeltetési egység, lakás) - ellenérték fejében történő tulajdonátruházása, vagy - egy évet meghaladó bérbeadása ( IG ÖNKÉNTES) 1000 m 2 -nél nagyobb hasznos alapterületű hatósági rendeltetésű, állami tulajdonú közhasználatú épület esetén ( TŐL)

4 Határidő A tanúsítvány elkészítéséről az építtető gondoskodik az épület tényleges használatbavételéig, illetve legkésőbb az ekkor még hiányzó építési tevékenységek elvégzéséig (.)

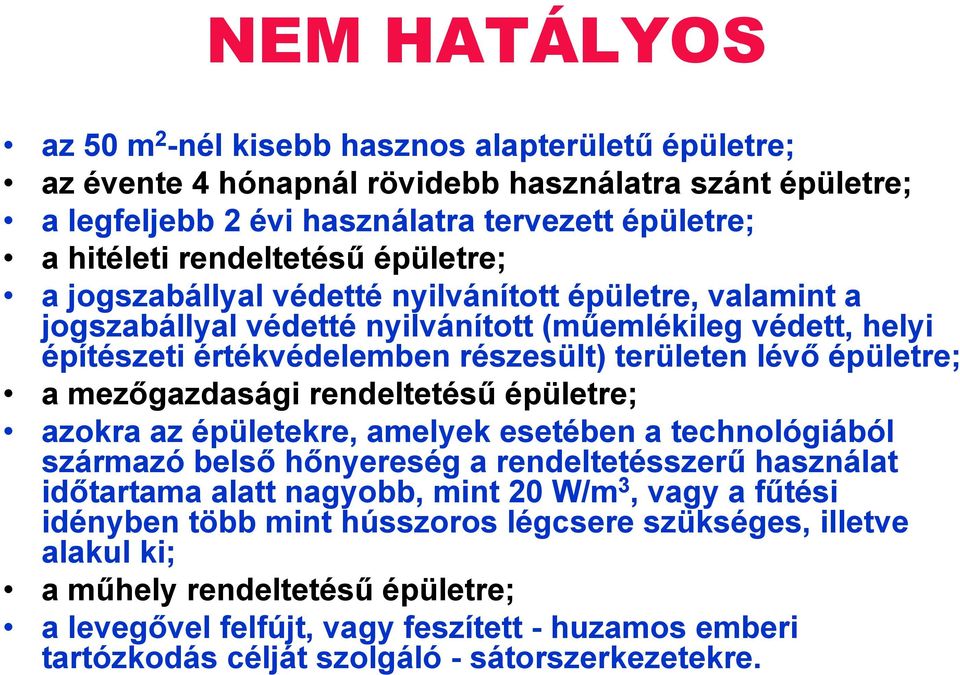

5 NEM HATÁLYOS az 50 m 2 -nél kisebb hasznos alapterületű épületre; az évente 4 hónapnál rövidebb használatra szánt épületre; a legfeljebb 2 évi használatra tervezett épületre; a hitéleti rendeltetésű épületre; a jogszabállyal védetté nyilvánított épületre, valamint a jogszabállyal védetté nyilvánított (műemlékileg védett, helyi építészeti értékvédelemben részesült) területen lévő épületre; a mezőgazdasági rendeltetésű épületre; azokra az épületekre, amelyek esetében a technológiából származó belső hőnyereség a rendeltetésszerű használat időtartama alatt nagyobb, mint 20 W/m 3, vagy a fűtési idényben több mint hússzoros légcsere szükséges, illetve alakul ki; a műhely rendeltetésű épületre; a levegővel felfújt, vagy feszített - huzamos emberi tartózkodás célját szolgáló - sátorszerkezetekre.

6 Szakirányú végzettség Építészmérnök Építőmérnök Gépészmérnök Villamosmérnök Földmérő és földrendező mérnök (?) Földtudományi mérnök (?) Környezetmérnök (?) Közlekedésmérnök (?) Mérnök informatikus (?)

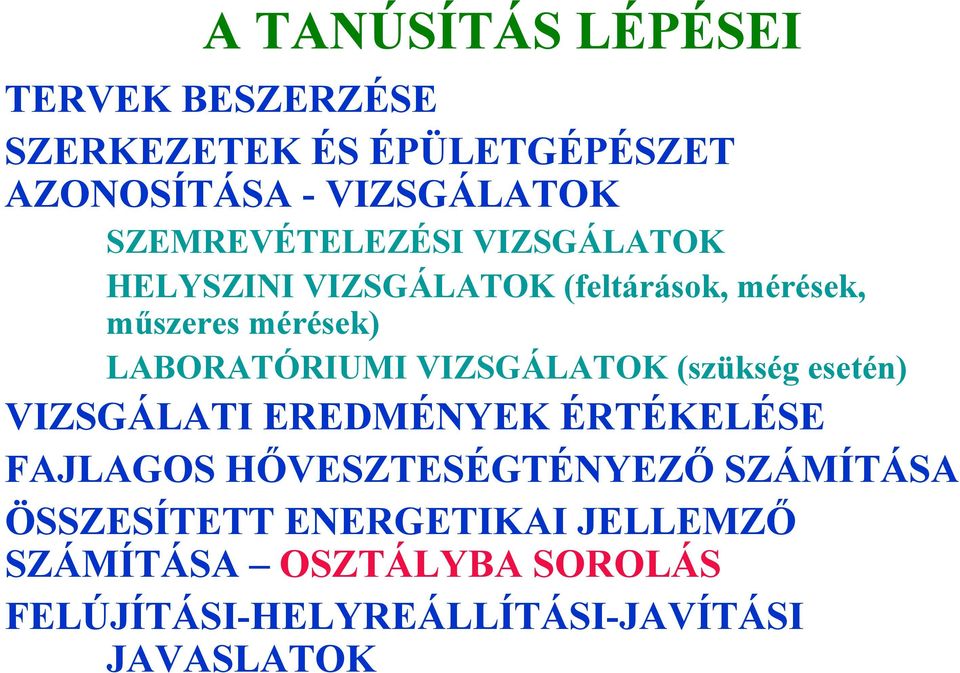

7 A TANÚSÍTÁS LÉPÉSEI TERVEK BESZERZÉSE SZERKEZETEK ÉS ÉPÜLETGÉPÉSZET AZONOSÍTÁSA - VIZSGÁLATOK SZEMREVÉTELEZÉSI VIZSGÁLATOK HELYSZINI VIZSGÁLATOK (feltárások, mérések, műszeres mérések) LABORATÓRIUMI VIZSGÁLATOK (szükség esetén) VIZSGÁLATI EREDMÉNYEK ÉRTÉKELÉSE FAJLAGOS HŐVESZTESÉGTÉNYEZŐ SZÁMÍTÁSA ÖSSZESÍTETT ENERGETIKAI JELLEMZŐ SZÁMÍTÁSA OSZTÁLYBA SOROLÁS FELÚJÍTÁSI-HELYREÁLLÍTÁSI-JAVÍTÁSI JAVASLATOK

8 ENERGETIKAI TANÚSÍTVÁNY MINTA Energetikai minőségtanúsítvány Megrendelő neve (elnevezése), címe (székhelye): Az épület (önálló rendeltetési egység) címe, helyrajzi száma: Tanúsító neve, címe, jogosultsági száma: Az épület (önálló rendeltetési egység) fajlagos primer energiafogyasztása kwh/m 2 év: Referenciaérték az épületek energetikai jellemzőinek meghatározásáról szóló 7/2006. (V. 24.) TNM rendelet alapján: A követelményérték (viszonyítási alap) kwh/m 2 év: Fajlagos hőveszteségtényező a követelményérték százalékában: Az energetikai minőség szerinti besorolás: Javaslat: Egyéb megjegyzés: A tanúsítvány kiállításának kelte: Aláírás:

9 Energetikai minőségtanúsítvány alátámasztó munkarésze Megrendelő neve (elnevezése), címe (székhelye): Az épület (önálló rendeltetési egység) címe, helyrajzi száma: A tanúsító neve, címe, jogosultsági száma: Homlokzati falak, tetők és födémek Megnevezés, típus Hőhidak, csatlakozási élek Megnevezés, típus Nyílászárók Megnevezés, típus Méretek Rétegrend Azonosítás módja Méretek Azonosítás Azonosítás módja Méretek Tájolás, benapozás Társított szerkezet Épület(rész) veszteségtényezője: Belső hőforrások (előírt vagy számított adat - utóbbi esetben tételesen): Becsült légcsereszám, a becslés módja: Épület(rész) effektív fűtési hőigénye: Hőátbocsátási tényező Vonalmenti veszteség Hőátbocsátási tényező

10 Fűtési energia effektív igénye (épületrész minősítése esetén a közös rendszerekre a tulajdoni hányad alapján): Melegvízellátás effektív energiaigénye (épületrész minősítése esetén a közös rendszerekre a tulajdoni hányad alapján): Légtechnikai rendszer effektív energiaigénye (épületrész minősítése esetén a közös rendszerekre a tulajdoni hányad alapján): Mesterséges hűtés effektív energiaigénye (épületrész minősítése esetén a közös rendszerekre a tulajdoni hányad alapján): Villamosenergia effektív igénye: Világítás (csak nem lakáscélú épületek esetében): Rendszer, üzemórák száma, csatlakozási érték: Fényforrás típusa Megvilágítás Szabályozás Azonosítás módja Világítás energia igénye Világítás bruttó energiaigénye: Aktív szoláris és fotovoltaikus rendszerből származó, az előzőekben figyelembe nem vett energia (épületrész minősítése esetén a közös rendszerekre a tulajdoni hányad alapján): Kapcsolt energiatermelésből származó, az előzőekben figyelembe nem vett energia (épületrész minősítése esetén a közös rendszerekre a tulajdoni hányad alapján): Az összesített energiamérleg: Az összesített energetikai mutató: Az épület felület/térfogat viszony: A fajlagos hőveszteségtényező: A fajlagos hőveszteségtényező követelményértéke:

11 Az összesített energetikai jellemző követelményértéke: vagy a viszonyítási alap: Az épület(rész) minősítése: Javasolt korszerűsítési megoldás(ok) : A javasolt megoldás rövid műszaki leírása: A javasolt megoldás hatása a bruttó energiafogyasztásra: A javasolt megoldás hatása az épület besorolására: Valamennyi javaslat egyidejű alkalmazásának hatása az épület besorolására:

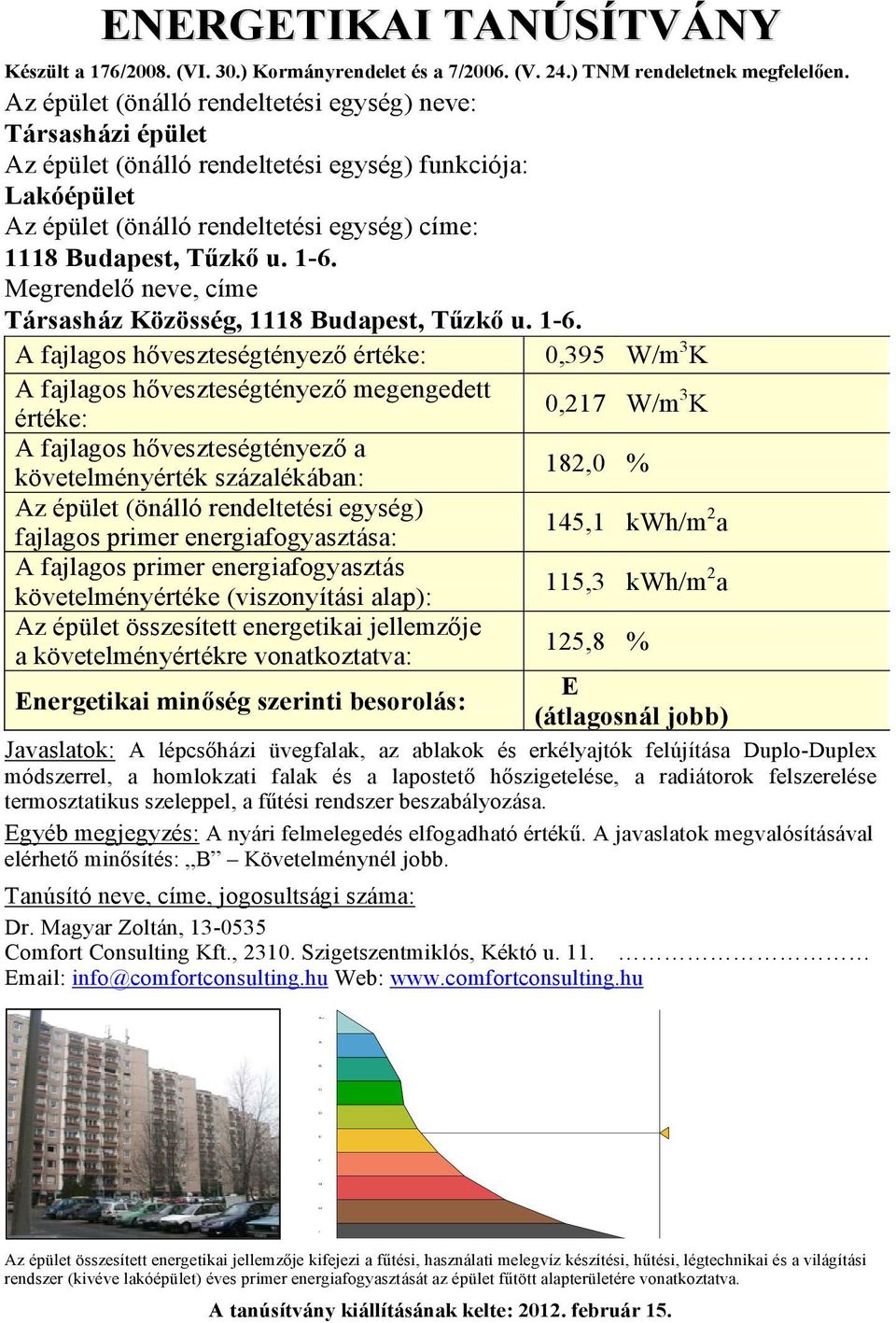

12 A+ A B C D E F G H I ENERGETIKAI TANÚSÍTVÁNY Készült a 176/2008. (VI. 30.) Kormányrendelet és a 7/2006. (V. 24.) TNM rendeletnek megfelelően. Az épület (önálló rendeltetési egység) neve: Társasházi épület Az épület (önálló rendeltetési egység) funkciója: Lakóépület Az épület (önálló rendeltetési egység) címe: 1118 Budapest, Tűzkő u Megrendelő neve, címe Társasház Közösség, 1118 Budapest, Tűzkő u A fajlagos hőveszteségtényező értéke: 0,395 W/m 3 K A fajlagos hőveszteségtényező megengedett 0,217 W/m 3 K értéke: A fajlagos hőveszteségtényező a 182,0 % követelményérték százalékában: Az épület (önálló rendeltetési egység) 145,1 kwh/m 2 a fajlagos primer energiafogyasztása: A fajlagos primer energiafogyasztás 115,3 kwh/m 2 a követelményértéke (viszonyítási alap): Az épület összesített energetikai jellemzője a követelményértékre vonatkoztatva: Energetikai minőség szerinti besorolás: 125,8 % E (átlagosnál jobb) Javaslatok: A lépcsőházi üvegfalak, az ablakok és erkélyajtók felújítása Duplo-Duplex módszerrel, a homlokzati falak és a lapostető hőszigetelése, a radiátorok felszerelése termosztatikus szeleppel, a fűtési rendszer beszabályozása. Egyéb megjegyzés: A nyári felmelegedés elfogadható értékű. A javaslatok megvalósításával elérhető minősítés: B Követelménynél jobb. Tanúsító neve, címe, jogosultsági száma: Dr. Magyar Zoltán, Comfort Consulting Kft., Szigetszentmiklós, Kéktó u info@comfortconsulting.hu Web: Az épület összesített energetikai jellemzője kifejezi a fűtési, használati melegvíz készítési, hűtési, légtechnikai és a világítási rendszer (kivéve lakóépület) éves primer energiafogyasztását az épület fűtött alapterületére vonatkoztatva. A tanúsítvány kiállításának kelte: február 15.

13 BGF kollégium Budapest, Laufenauer u ENERGETIKAI VIZSGÁLAT ÉS TANÚSÍTÁS 2012

14

15

16 UDVARI HOMLOKZAT B30 (60) + VB (60) U m = 1,87 (2,62) W/m 2 K

17 VÉGFALI HOMLOKZAT VÉGFALI HOMLOKZAT B30/2 (17,5) + VB (12,5) U m = 1,84 (2,58) W/m 2 K

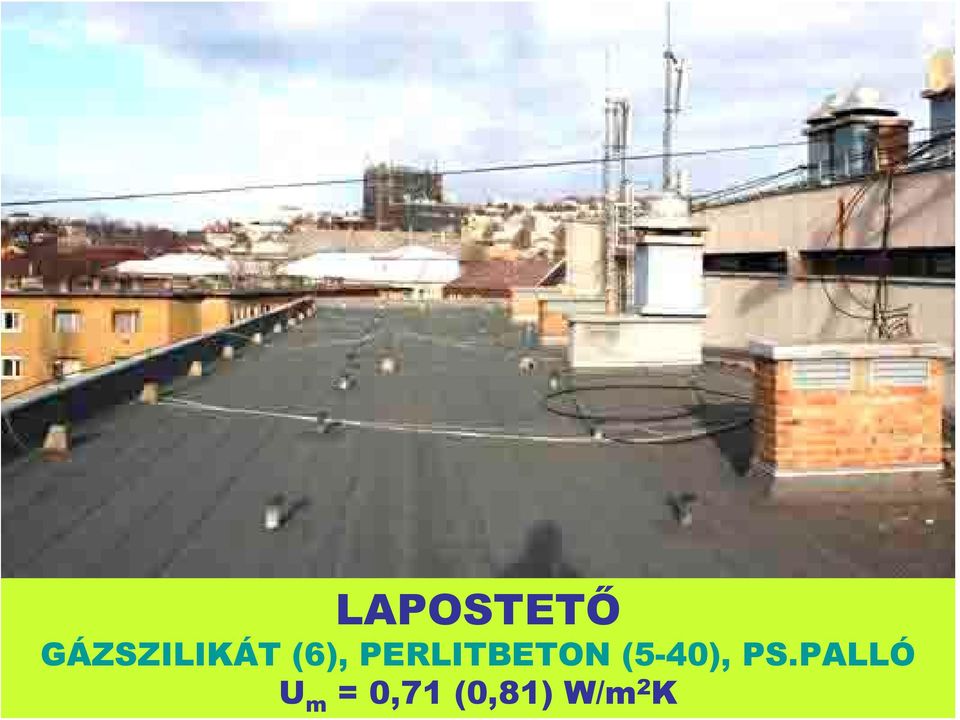

18 LAPOSTETŐ GÁZSZILIKÁT (6), PERLITBETON (5-40), PS.PALLÓ U m = 0,71 (0,81) W/m 2 K

19 bit. lemez szig 2 cm simítás 0-15 cm bitumoperlit 19 cm PS palló FELÉPÍTMÉNY LAPOSTETŐ U m = 1,08 (1,24) W/m 2 K

20 PVC keretszerkezetű ablakok (2004) U g =2,90 W/m 2 K U f =1,80 W/m 2 K U w =2,55 W/m 2 K

21 PVC üvegfalak (Fszt+lépcsőház) (2008) U g =1,40 W/m 2 K U f =1,40 W/m 2 K U w =1,49 W/m 2 K

22 ALU ablakok (Pince+felépítmény) (1968) U g =2,90 W/m 2 K U f =3,40 W/m 2 K U w =3,10 W/m 2 K

23 Pincefal U = 0,71 W/m 2 K Talajon fekvő padló U = 1,72 W/m 2 K Fajlagos hőveszteségtényező A: m 2 (Külső felület) V: m 3 (Fűtött épület térfogat) A/V: m 2 /m 3 (Felület-térfogat arány) Q sd +Q sid : ( ) * 0,75 = kwh/a (Sugárzási hőnyereség) ΣAU + ΣlΨ: W/K q = [ΣAU + ΣlΨ -(Q sd + Q sid )/72]/V = W/m 3 K q max : W/m 3 K

24 Fajlagos hőveszteségtényező 0,289 0,200

25 Hőközpont (pinceszint ) Viessmann Vitoplex 100 gázkazán A kollégium hőellátása a tetőfelépítményben kialakított kazánházból történik, ahol 2 db Viessmann Vitoplex 100 típusú, alacsonyhőmérsékletű gázkazán található. A hőtermelők kapcsolása párhuzamos. A fűtési rendszer alsó elosztású, a gázkazánokkal előállított fűtővíz a pinceszinti hőközpontba kerül. A hőközpontban a fűtővíz a használati melegvíz igényeket ellátó indirekt fűtésű tárolókba és a fűtési osztóra kerül. A kollégium fűtési rendszerének hőfoklépcsője becsülhetően 70/55 C. Hőellátás

26 FŰTÉSI OSZTÓ FŰTÉSI GYŰJTŐ A fűtési osztó-gyűjtőre két fűtési kör csatlakozik: az udvari és az utcai oldal. A gyűjtő visszatérő vezetékein beszabályozó szelep nem található. A csővezetékek és az osztó-gyűjtő hőszigetelése és a hőközpont általános állapota megfelelő. Fűtési rendszer

27 A kollégiumban kétcsöves fűtési rendszer van kialakítva. A fűtési keringető szivattyúk állandó térfogatáramúak. A hőleadók a diákszobákban és az irodákban acéllemez tagos radiátorok, a mosdókban pedig acéllemez lapradiátorok találhatóak. Mindkét radiátortípus csak kézi szeleppel szabályozható, termosztatikus radiátorszelep nincs beépítve. Fűtési rendszer

28 A kollégium használati melegvíz (HMV) igényeit a pinceszinti hőközpontban található 2 db indirekt fűtésű HMV tároló biztosítja. A helyszíni szemle időpontjában a tartályokra szerelt hőmérő 48 C melegvíz hőmérsékletet mutatott. A használati melegvíz rendszer cirkulációs vezetékkel van kialakítva, mely a HMV tárolóba van kötve. Használati melegvíz rendszer

29 Összesített energetikai jellemző Összesített energetikai jellemzõ Ep (kwh/m 2 a) lakóépületek irodaépületek oktatási épületek , ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 Épülethatároló szerkezetek összfelülete (belsõ felületek) ΣA (m 2 ) Fûtött épülettérfogat V (m 3 )

30 A+ <55 Fokozottan energiatakarékos A Energiatakarékos B Követelménynél jobb C Követelménynek megfelelő D Követelményt megközelítő E Átlagosnál jobb F Átlagos G Átlagost megközelítő H Gyenge I 341 < Rossz MEGLÉVŐ ÁLLAPOT ÖSSZESÍTETT ENERGETIKAI JELLEMZŐ KÖVETELMÉNYÉRTÉKE: E pmax = 90,0 kwh/m 2,a ÖSSZESÍTETT ENERGETIKAI JELLEMZŐ: E p = 134,4 kwh/m 2,a ÁTLAGOSNÁL JOBB ( E, 149%) Összesített energetikai jellemző MEGLÉVŐ ÁLLAPOT

31 FELÚJÍTÁSI JAVASLATOK ÉPÜLTEHATÁROLÓ SZERKEZETEK HŐSZIGETELÉSE

32 HOMLOKZATI FALAK 12 cm KŐZ.GYAPOT U = 0,291-0,294 W/m 2 K U k = 0,35-0,38 W/m 2 K LAPOSTETŐK DUO-TETŐK cm XPS U = 0,196-0,195 W/m 2 K U k = 0,22-0,22 W/m 2 K

33 ÜVEGFALAK (PVC) (2004, U = 2,55 W/m 2 K) DUPLO-DUPLEX felújítás U w = 1,50 W/m 2 K ALU ABLAKOK (U = 3,10 W/m 2 K) ABLAKCSERE PVC keretszerkezet, , Ag, E-LOW U w = 1,30 W/m 2 K

34 FELÚJÍTÁSI JAVASLATOK FŰTÉSI RENDSZER BESZABÁLYOZÁSA

35 FŰTÉSI RENDSZER BESZABÁLYOZÁSA: Fűtési hálózat felülvizsgálata Beszabályozó szelepek beépítését Hidraulikai beszabályozás elvégzését A szekunder köri szivattyú munkapontjának beállítása Termosztatikus radiátor szelepek beépítése A beszabályozással elérhető becsült energiamegtakarítás 5-10% (fűtési energia, valamint a szivattyú áramfelvétele). EGYÉB MEGTAKARÍTÁSOK Az épületszerkezeti felújításokkal az éjszakai órákban alkalmazott fűtéscsökkentéssel energiamegta karítás érhető el: az éjszakai órákban 2 C belső hőmérséklet-csökkentéssel becsülhetően 4-5% fűtési energiamegtakarítás érhető el és a kazán beállított előremenő hőmérséklete csökkenthető, ami további energiamegtakarítást eredményez.

36 Összesített energetikai jellemző Összesített energetikai jellemzõ Ep (kwh/m 2 a) lakóépületek irodaépületek oktatási épületek , ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 Épülethatároló szerkezetek összfelülete (belsõ felületek) ΣA (m 2 ) Fûtött épülettérfogat V (m 3 )

37 A+ <55 Fokozottan energiatakarékos A Energiatakarékos B Követelménynél jobb C Követelménynek megfelelő D Követelményt megközelítő E Átlagosnál jobb F Átlagos G Átlagost megközelítő H Gyenge I 341 < Rossz ÉPSZERK + FŰTÉSI RENDSZER BESZABÁLYOZÁSA ÖSSZESÍTETT ENERGETIKAI JELLEMZŐ KÖVETELMÉNYÉRTÉKE: E pmax = 90,0 kwh/m 2,a ÖSSZESÍTETT ENERGETIKAI JELLEMZŐ: E p = 74,8 kwh/m 2,a KÖVETELMÉNYNÉL JOBB ( B, 83,1%) Összesített energetikai jellemző FELÚJÍTOTT ÁLLAPOT

38 LURDY HÁZ (1998) ENERGETIKAI TANÚSÍTVÁNY 2010

39 FÖLDSZINTI ALAPRAJZ

40 EMELETI ALAPRAJZ

41

42

43

44

45

46

47 GEOMETRIAI ADATOK Szintterület: m 2 Beépített térfogat: m 3 Határoló szerkezetek felülete: m 2 Lapostetők: m 2 Homlokzati falak: m 2 PVC ablakok: m 2 Üvegfalak: m 2 Pincefödém: m 2 ΣA/V = 0,1881 m 2 /m 3

48 ÉPÜLETHATÁROLÓ SZERKEZETEK ÁLLAPOTA

49 Kavics leterhelő réteg (5 cm) Műanyagfilc védőréteg Lágy PVC lemez csapadékvízszigetelés Geotextília elválasztó réteg AUSTROTHERM AT-N150 EPS lemez hőszigetelés (12 cm) Párazáró réteg Kavicsbeton lejtést adó réteg (átl. 15 cm) Előregyártott vb. födémpanel LAPOSTETŐK U R =0,364 W/m 2 K

50 EGY. FALPANELOK U R =0,98 W/m 2 K

51 Belső teherhordó vb. lemez: 12 cm Hőszigetelés: 8 cm EPS lemez Külső vb. kéreglemez: 7 cm 1 acéllemez alátétek a panelek között; 2 acél henger a vb. kérgek között; 3 acél hajtűk; 4 bekötő laposvas. EGY. FALPANELOK RÉTEGFELÉPÍTÉSE

52 FALPANELOK FOGASSÁGA max. 70 mm

53 Felületképző réteg Monolit vasbeton fal (15 cm) EPS lemez hőszigetelés(8 cm) Hálóerősítésű vékonyvakolat (0,3 cm) Színvakolat (0,3 cm) DRYVIT HŐSZIGETELÉSŰ FALAK U R =0,667 W/m 2 K

54 PVC KERETSZERKEZETŰ ABLAKOK e-low, argongáz töltés, 66% üveg U W =1,49 W/m 2 K

55 ALUMÍNIUM KERETSZERKEZETŰ ÜVEGFALAK e-low, argongáz töltés, 90% üveg U W =1,50 W/m 2 K

56 Padlóburkolat ragasztva (2,5 cm) Aljzatkiegyenlítő (3,5 cm) Felbeton (8 cm) Előregyártott vasbeton födém Kasírozott ásványgyapot hőszigetelés (6 cm) PINCEFÖDÉM RÉTEGFELÉPÍTÉSE U R =0,77 W/m 2 K

57 0,200 0,072 Fajlagos hőveszteségtényező

58 ÉPÜLETGÉPÉSZETI BERENDEZÉSEK ÁLLAPOTA

59 KAZÁNHÁZ 3 db Viessmann SM175 gázkazán

60 FŰTÉSI OSZTÓ FŰTÉSI GYÜJTŐ 4 fűtési kör, fordulatszám-szabályozású ikerszivattyúkkal Hőfoklépcső: 60/55 o C Hőszigetelt vezetékek A bevásárlóközpont és az irodák fűtése-hűtése 4 csöves álmennyezeti fan-coilokkal Szellőzés: légtechnikai rendszeren keresztül o C-os levegővel Bejárati kapuk: légfüggönnyel ellátva HMV: elektromos fűtésű bojlerekkel

61 HŰTŐGÉPHÁZ TRANE központi folyadékhűtők

62 HŰTÉSI OSZTÓ HŰTÉSI GYÜJTŐ Központi folyadékhűtők puffertárolóval 4 hűtési kör fordulatszám-szabályozó ikerszivattyúkkal Hőszigetelt vezetékek fémlemez burkolattal A bevásárlóközpont és az irodák fűtése-hűtése 4 csöves álmennyezeti fan-coilokkal Szellőzés: légtechnikai rendszeren keresztül o C-os levegővel

63 A légkezelő berendezések a tetőn találhatók, Panol gyártmányúak. rotációs hővisszanyerővel, hűtő-fűtő kaloriferrel vannak ellátva. A hővisszanyerő fordulatszáma frekvenciaváltóval szabályozott. A kezelt levegő 14 db aknában jut le a szintekre és az aknákban történik az elszívott levegő visszavezetése is. A szinteken a levegő az álmennyezetben lévő légcsatornákon jut a helyiségekbe. A szinti leágazásoknál a légmennyiséget zsaluval lehet beállítani. A helyiségekbe csatlakozáskor a befúvó és elszívó légcsatornán is TROX CAV konstans légmennyiség szabályozók vannak beépítve. A passzázs terek befúvása és elszívása az álmennyezetben haladó befúvó és elszívó légcsatornákra csatlakozó álmennyezeti anemosztátokkal történik. A légkezelők által szállított légmennyiség összesen m 3 /h LÉGTECHNIKA

64 HŐMÉRSÉKLET ÉS PÁRATARTALOM MÉRÉS

65 PASSZÁZS MÉRÉSI EREDMÉNYE

66 Mérési hely Mérési azonosító Páratartalom Hőmérséklet Légsebessétartózkodási zónában CO2 koncentráció C % m/s PPM Éttermek 1. emelet 1 24,8 24,3 <0, üzlet 2 25,2 22,6 <0,1 673 Passzás, üzlet előtt 3 23,7 22,6 <0, Üzlet 4 24,2 25 <0, üzlet 5 24,3 24,3 <0,1 610 Rendezvénytér 6 23,2 22,7 <0, üzlet 7 23,7 26 <0, üzlet 8 24,8 23,9 <0,1 556 ÁTLAG 23,6 24,5 <0,1 608 MIN. 21,8 22,6 492 MAX. 25,2 28,4 765 BEVÁSÁRLÓKÖZPONT MÉRÉSI EREDMÉNYEI (RÉSZLET)

67 Fogyasztási időszak Gázfelhasználás év átlag MJ MWh Január Február Március Április Május 0 0 Június 0 0 Július 0 0 Augusztus 0 0 Szeptember 0 0 Október November December Összesen GÁZFELHASZNÁLÁS

68 Fogyasztási időszak Villamos energia felhasználás év átlag kwh Január Február Március Április Május Június Július Augusztus Szeptember Október November December Összesen VILLAMOS ENERGIA FELHASZNÁLÁS

69 A + <55 Fokozottan energiatakarékos A Energiatakarékos B Követelménynél jobb C Követelménynek megfelelő D Követelményt megközelítő E Átlagosnál jobb F Átlagos G Átlagost megközelítő H Gyenge I 341 < Rossz KÖVETELMÉNYÉRTÉK: E pmax = 183,8 kwh/m 2,a SZÁMÍTOTT JELLEMZŐ: E p = 191,5 kwh/m 2,a KÖVETELMÉNYT MEGKÖZELÍTŐ ( D, 104,2%) ÖSSZESÍTETT ENERGETIKAI JELLEMZŐ MEGLÉVŐ ÁLLAPOT

70

71 FELÚJÍTÁSI LEHETŐSÉGEK ÉS JAVASLATOK

72 Javaslat DUO tető kialakítása (12 cm XPS hőszigetelés + geotextília + meglévő kavics leterhelés) A jelenlegi eredő hőátbocsátási tényező (U = 0,364 W/m 2 K) a felére csökkenthető (U = 0,18 W/m 2 K) Szigetelendő felület: m 2 A javasolt felújítás becsült fajlagos költsége: Ft/m 2 + ÁFA A felújítás becsült költsége: * = eft + ÁFA Fűtési hőszükséglet csökkenése: 10% Megtérülési idő: 30 év LAPOSTETŐK KIEGÉSZÍTŐ HŐSZIGETELÉSE

73 Javaslat vakolt kiegészítő hőszigetelés beépítésére (12 cm EPS hőszigetelés + hálóerősítésű ragasztó + színvakolat) A jelenlegi eredő hőátbocsátási tényező (U = 0,98 W/m 2 K) a harmadára csökkenthető (U = 0,33 W/m 2 K) Szigetelendő felület: m 2 A javasolt felújítás becsült fajlagos költsége: Ft/m 2 + ÁFA A felújítás becsült költsége: * = eft + ÁFA Fűtési hőszükséglet csökkenése: 8% Megtérülési idő: 12 év PANELFALAK KIEGÉSZÍTŐ HŐSZIGETELÉSE

74 A nyári, külső hőterhelés elsősorban a déli homlokzaton beépített nagyméretű, árnyékolás nélküli üvegfalon (1080 m 2, kb. 970 m 2 üvegfelület), kisebb mértékben az összesen 5 db üvegtetőn jelentős. A nyári hőterhelés csökkentésére a helyszínen felhordható hővédő ablakfóliák alkalmasak. Javasolt megoldás: CPFilms (Courtaulds Performance Film), amely a legszigorúbb követelményeknek és az ISO 9001-es szabványnak is megfelelő, hosszú élettartamú ablakfólia típus. A fóliák színüktől függően - különböző mértékben csökkentik a bejutó hő mennyiségét, a következők szerint (23 fóliatípus adatai alapján): Látható fényáteresztés: 12-50% Ultraviola áteresztés: 0,1-1% Teljes napenergia visszaverés: 48-79% Költség: eft + ÁFA NYÁRI HŐTERHELÉS CSÖKKENTÉSE

75 fűtési és hűtési hálózat és a beszabályozó szelepek felmérése, felülvizsgálata a hidraulikai beszabályozás elvégzése, ez után a szekunder köri szivattyúk munkapontjának beállítása a fűtési puffertartályhoz csatlakozó előre-menő és visszatérő vezetékek csatlakozási helyének felcserélése a korábban kialakított jelenleg nem üzemelő irodánkénti, ill. üzletenkénti hőmennyiségmérős rendszer felülvizsgálata Becsült költség: eft + ÁFA Fűtési-hűtési energia megtakarítás: 8-10% Megtérülési idő: 3,8 év FŰTÉSI-HŰTÉSI RENDSZER BESZABÁLYOZÁSA

76 a helyiségeken belüli fűtési, hűtési és légtechnikai rendszerek teljesítményének felülvizsgálata, szükség esetén a többlet teljesítményigény kielégítésének megtervezése a beszabályozatlan légtechnikai hálózat felmérése, felülvizsgálata, légtechnikai beszabályozás a frisslevegő mennyiség szabályozásának kialakítása az üzletek és a passzázs, valamint a rendezvényhelyszinek légtechnikai rendszere esetén a szükséges frisslevegő mennyiségének szabályozására az üzletekben, a passzázson és a rendezvényteremben CO2 érzékelőket kell elhelyezni. A légkezelőkben a visszakeverés arányát a CO2 érzékelőkkel kell vezérelni. Becsült költség: eft + ÁFA Eredmény: bérlői elégedettség növekedése LÉGTECHNIKA BESZABÁLYOZÁSA

77 ÚJVÁROS PARK MÓRA FERENC ÁLTALÁNOS ISKOLA (1972) ENERGETIKAI AUDIT 2007

78

79

80 VÁZPANEL

81

82

83

84

85

86

87

88 ADATOK Fűtött alapterület A F = 5212 m 2 Lehűlő felületek ΣA = 9884 m 2 Fűtött légtérfogat V = m 3 ΣA/V = 0,5659 m 2 /m 3 Fajlagos hőveszteségtényező követelményértéke: q max = 0,301 W/m 3 K

89 Fajlagos hőveszteségtényező követelményértéke 0,301 0,566

90 ÉPÜLETHATÁROLÓ SZERKEZETEK Külső falak: VÁZPANEL (U = 2,14 W/m 2 K) Lapostetők: egyhéjú, egyenes rétegrendű, belső vízelvezetésű, nem hasznosított tetők (U = 0,70 W/m 2 K) Nyílászárók: Egyesített szárnyú ablakok (U=3,20 W/m 2 K) Profilüvegfalak (tornatermek) (U=3,00 W/m 2 K) Alumínium ablakok (toldaléképület) Műanyag felülvilágítók (udvarokban) (U = 2,00 W/m 2 K)

91 Fajlagos hőveszteségtényező q/q max = 1,97

92 Fajlagos hőveszteségtényező 0,593 0,301 0,566

93 FŰTÉS Az iskola hőellátása a pincében található távfűtési hőközpont segítségével történik. A szekunder oldali 90/70 C-os fűtővizet ellenáramú SKRX hőcserélők állítja elő. Az intézmény fűtési rendszere kétcsöves kialakítású, a régi épületben a fűtőtestek túlnyomó többségben tagos öntöttvas radiátorok, a toldalék épületben vegyesen tagos acéllemez és lapradiátorok. A fűtési vezetékek hegesztett acélcsőből készültek.

94 VÍZFELHASZNÁLÁS Az iskolában hagyományos kétkaros csaptelepek és falsík előtt szerelt felső öblítőtartályok találhatók. Az épületben jelentős vízfelhasználás jelentkezik az ebédlőhöz tartozó mosogatóban. Itt történik az ebédhez használt terítékek, edények tisztítása illetve szükség esetén az ételek melegítése.

95 VILLAMOS ENERGIA Az iskola villamos energia fogyasztása: világítás, 36 db számítógép, irodai berendezések, melegítő konyha villamos készülékei (2 db mosogatógép, mikrohullámú sütő, ételmelegítő), 4 db 5 literes vízmelegítő, A toldaléképület mosdóiban 2 db 80 literes villanybojler.

96 Átlagos éves hőfogyasztás 800 Fűtési igény HMV igény Hőfogyasztás [GJ] Hónap Átlagos éves hőfogyasztás

97 Teljes épület Teljes épület 2006 Hődíj Alapdíj Összesen Hődíj Alapdíj Összesen Hónap Mennyiség Bruttó Bruttó Bruttó Mennyiség Bruttó Bruttó Bruttó GJ Ft Ft Ft GJ Ft Ft Ft , , , , , , , , , , , , , , , , , , , , , n.a. n.a. n.a. n.a , n.a. n.a. n.a. n.a. Összesen 4 190, , Hőfogyasztás költsége

98 Mért elektromos energiafogyasztás havi megoszlása Elektromos fogyasztás [kwh] Átlag Hónap Elektromos energiafogyasztás

99 Összesített energetikai jellemző Fűtés éves fajlagos nettó hőenergia igénye: q F = 159,60 kwh/m 2 a E P /E Pmax = 1,93

100 Összesített energetikai jellemző Összesített energetikai jellemzõ Ep (kwh/m 2 a) ,5 lakóépületek irodaépületek oktatási épületek , ,566 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 Épülethatároló szerkezetek összfelülete (belsõ felületek) ΣA (m 2 ) Fûtött épülettérfogat V (m 3 )

101 Az energetikai minőség szerinti besorolás A+ A+ <55 Fokozottan energiatakarékos A Energiatakarékos B Követelménynél jobb C Követelménynek megfelelő D Követelményt megközelítő E Átlagosnál jobb F Átlagos G Átlagost megközelítő H Gyenge I 341 < Rossz

102 Jelenlegi állapot 0, ,61 214,83 q q F E F Megtakarítás Megtérülés W/m 3 K kwh/m 2 a kwh/m 2 a kwh/m 2 a kwh/a GJ/a Ft/a év Külső homlokzati szigetelés (U T =0,45 W/m 2 K 0, ,60 165,15 49, ,2 231, ,2 Teljes külső hőszigetelés 0, ,30 144,17 70, ,6 329, ,2 Üvegezett nyílászárók cseréje illetve felújítása 0,394 82,91 121,87 92, ,3 433, ,2 Üvegezett nyílászárók cseréje illetve felújítása és új term.szelepek besz. Üvegezett nyílászárók cseréje illetve felújítása és tető hőszigetelés Üvegezett nyílászárók cseréje illetve felújítása és külső homl. hőszigetelés Üvegezett nyílászárók cseréje illetve felújítása és teljes hőszigetelés 0,394 82,91 107,69 107, ,3 500, ,4 0,318 65,44 100,70 114, ,1 532, ,2 0,209 41,59 71,79 143, ,1 667, ,7 0,133 25,97 52,86 161, ,9 755, ,5 Rekonstrukció* 0,133 25,97 38,68 176, ,9 822, ,7 Rekonstrukció: Üvegezett szerkezetek cseréje illetve felújítása Duplo-Duplex módszerrel (U ü =1,2 W/m 2 K), külső hőszigetelés(u f =0,45 W/m 2 K), tetőszigetelés(u t =0,25 W/m 2 K); új típusú termosztatikus szelepek beépítése Javasolt felújítási munkák - 1 ÉPÜLETHATÁROLÓ SZERKEZETEK

103 Hőszolgáltatóval kötött szerződés felülvizsgálata Új típusú termosztatikus radiátor szelepek beépítése Beszabályozó szelepek beépítése, és hidraulikai beszabályozás Új fűtési rendszer kiépítése, beszabályozása Ráfordítás Megtakarítás Megtérülés Megjegyzés eft eft/év év Javasolt /x/ -?? x alapdíj számításának felülvizsgálata 1850,0 340,0 5,4 x 1100,0 380,0 2,9 x 16600,0 980,0 17,1 - Mérési napló vezetése 10,0 10,0 1,0 x üzembiztonsági szempontból Javasolt felújítási munkák - 2 FŰTÉS

104 Ráfordítás Megtakarítás Megtérülés Megjegyzés eft eft/év év Javasolt /x/ Közüzemi szerződés felülvizsgálata - -? x Világítótestek és fénycsövek cseréje 8922,0 500,0 17,8 megfontolandó Mozgásérzékelős világítás kialakítása megfontolandó Mérési napló vezetése 10,0 10,0 1,0 x üzembiztonsági szempontból Javasolt felújítási munkák - 3 ELEKTROMOS HÁLÓZAT

105 Ráfordítás Megtakarítás Megtérülés Megjegyzés eft eft/év év Javasolt /x/ Mérési napló vezetése 10,0 10,0 1,0 x üzembiztonsági szempontból Víztakarékos csaptelepek beépítése 1100,0 120,0 9,2 x Víztakarékos WC öblítő tartályok beépítése 480,0 80,0 6,0 x Javasolt felújítási munkák - 4 VÍZELLÁTÁS

106 Elsődlegesen javasolt intézkedések Beszabályozó szelepek beépítése, és hidraulikai beszabályozás Új típusú termosztatikus radiátor szelepek beépítése Víztakarékos WC öblítő tartályok beépítése Ráfordítás Megtakarítás Megtérülés Megjegyzés eft eft/év év Javasolt /x/ 1100,0 380,0 2,9 x 1850,0 340,0 5,4 x 480,0 80,0 6,0 x Víztakarékos csaptelepek beépítése 1100,0 120,0 9,2 x Üvegezett nyílászárók cseréje illetve felújítása és új term.szelepek besz. Üvegezett nyílászárók cseréje illetve felújítása 28050,0 2700,0 10,4 x 26200,0 2345,0 11,2 x Mérési napló vezetése 10,0 10,0 1,0 x üzembiztonsági szempontból Közüzemi szerződések felülvizsgálata - -? x Elsődlegesen javasolt intézkedések

107 Az energetikai minőség szerinti besorolás (Elsődlegesen javasolt intézkedések esetén) Ráfordítás: 59 millió Ft, Megtérülési idő: 10,4 év A+ A+ <55 Fokozottan energiatakarékos A Energiatakarékos B Követelménynél jobb C Követelménynek megfelelő D Követelményt megközelítő E Átlagosnál jobb F Átlagos G Átlagost megközelítő H Gyenge I 341 < Rossz

108 Másodlagosan javasolt intézkedések Ráfordítás Megtakarítás Megtérülés Megjegyzés eft eft/év év Javasolt /x/ Mozgásérzékelős világítás kialakítása megfontolandó Üvegezett nyílászárók cseréje illetve felújítása és külső homl. hőszigetelés Új fűtési rendszer kiépítése, beszabályozása ,7 x 16600,0 980,0 17,1 megfontolandó Világítótestek és fénycsövek cseréje 8922,0 500,0 17,8 megfontolandó Külső homlokzat szigetelése (U f =0,45 W/m 2 K) ,2 x Teljes külső hőszigetelés ,2 megfontolandó Másodlagosan javasolt intézkedések

109 Energiatakarékossági intézkedések energetikai hatása Fűtés nettó hőenergia igénye 250 Fűtési rendszer primerenergia igénye 200 HMV termelés primerenergia igénye E [kwh/m 2 a] , Épület összesített energetikai jellemzője 50 0 Jelenlegi állapot Külső homlokzati szigetelés (UT=0,45 W/m2K Teljes külső hőszigetelés Üvegezett nyílászárók cseréje illetve felújítása Üvegezett nyílászárók cseréje illetve felújítása és új term.szelepek besz. Üvegezett nyílászárók cseréje illetve felújítása és tető hőszigetelés Üvegezett nyílászárók cseréje illetve felújítása és külső homl. hőszigetelés Üvegezett nyílászárók cseréje illetve felújítása és teljes hőszigetelés Rekonstrukció* Energiatakarékossági intézkedések energetikai hatása

110 Az energetikai minőség szerinti besorolás (TELJES REKONSTRUKCIÓ ESETÉN) Ráfordítás: 266 millió Ft, Megtérülési idő: 25,6 év A+ A+ <55 Fokozottan energiatakarékos A Energiatakarékos B Követelménynél jobb C Követelménynek megfelelő D Követelményt megközelítő E Átlagosnál jobb F Átlagos G Átlagost megközelítő H Gyenge I 341 < Rossz

111 BUDAPEST József Attila ltp. CSÁRDÁS köz 3. (1977, 64 lakás) ENERGETIKAI AUDIT 2008 Project co-funded by the European Union

112

113

114 Hosszúkötényes falpanel V= 2cm EPS V = 5 cm EPS Homlokzati falak U R =1,00 W/m 2 K

115 Homlokzati falak U R =1,00 W/m 2 K

116 Egyesített szárnyú ablakok és erkélyajtók U W =3,00 W/m 2 K

117 Bejárati kapuk U W =6,00 W/m 2 K

118 Kéthéjú hidegtető Csapadékvíz szigetelés Felső egy. vb. panel (12 cm) Légréteg (átl. 25 cm) Bitumenes csupaszlemez cm NIKECELL hőszigetelés 16 cm egy. vb. födémpanel Lapostető U R =0,63 W/m 2 K
