1 Használati útmutató 12 V-OS LI-ION AKKUS FÚRÓ-CSAVAROZÓ NÉMETORSZÁGBAN GYÁRTVA myhansecontrol.com myhansecontrol.com WB 12-2 Felhasználóbarát útmutató ID: #05002 Eredeti használati útmutató fordítása

2 QR kódokkal gyorsan és egyszerűen célba érni Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetőség adatokat tartalmaznak. Előnyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetőség adatokat! Hogyan működik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is*. A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következő QR kódot és tudjon meg többet a megvásárolt Aldi termékről*. A Aldi-szerviz oldala Minden itt megadott információ elérhető a Aldi-szerviz oldaláról is; amelyet a következő weboldalról érhet el: * A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerződés szerint fizetnie kell.

3 Tartalom Áttekintés...4 Használata...5 A csomag tartalma/a készülék részei...6 Általános tudnivalók... 7 Olvassa el és őrizze meg a használati útmutatót...7 Jelmagyarázat...7 Biztonság...9 Rendeltetésszerű használat... 9 Biztonsági utasítások... 9 Előkészítés Az akkus fúró-csavarozó és a csomag tartalmának ellenőrzése Az akkumulátor feltöltése Használat A szerszámok berakása A szerszámok eltávolítása Csavarbehajtás és fúrás...18 Elakadás elhárítása Tisztítás...20 Tárolás, szállítás Javítás Hibaelhárítás...23 Műszaki adatok...24 Zaj- és vibrációs tájékoztató Leselejtezés A csomagolás leselejtezése...26 Elhasznált készülékek leselejtezése...26 Jótállási adatlap...29 Jótállási tájékoztató...30 Dok./Rev.-Nr _

4 4 A B

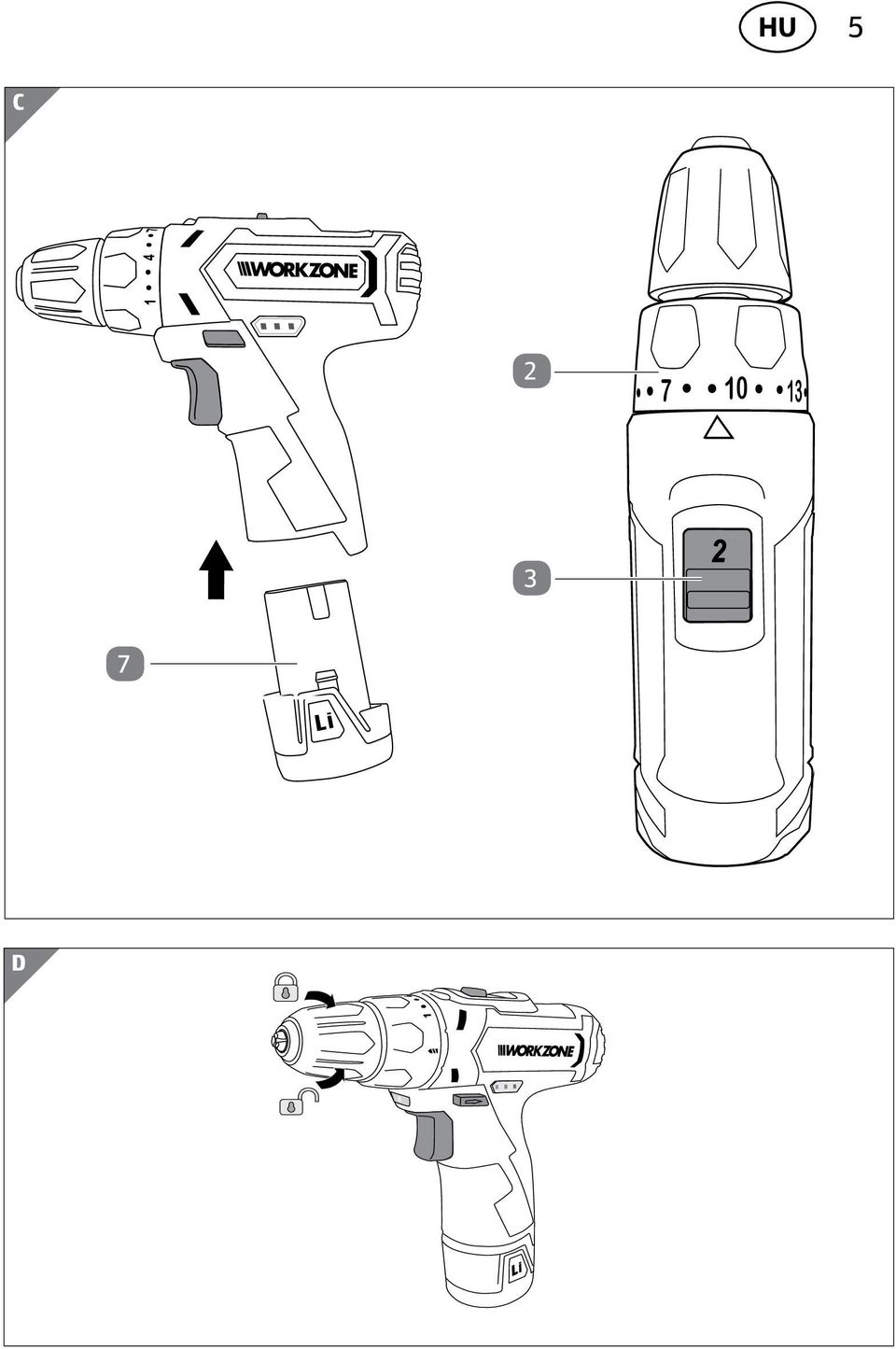

5 C D

6 6 A csomag tartalma/a készülék részei 1 Gyorsbefogó fúrótokmány 2 Forgatási nyomaték beállító gyűrű 3 Hajtásátkapcsoló 4 Akkumulátoros kapacitáskijelző 5 Forgásirány-kapcsoló 6 Akkumulátoros nyomáskioldó 7 Akkumulátor 8 Fordulatszám szabályozós főkapcsoló 9 LED munkalámpa 10 Töltőkészülék 11 Fúró 12 Mágneses bittartó 13 Bitek 14 Tartótáska

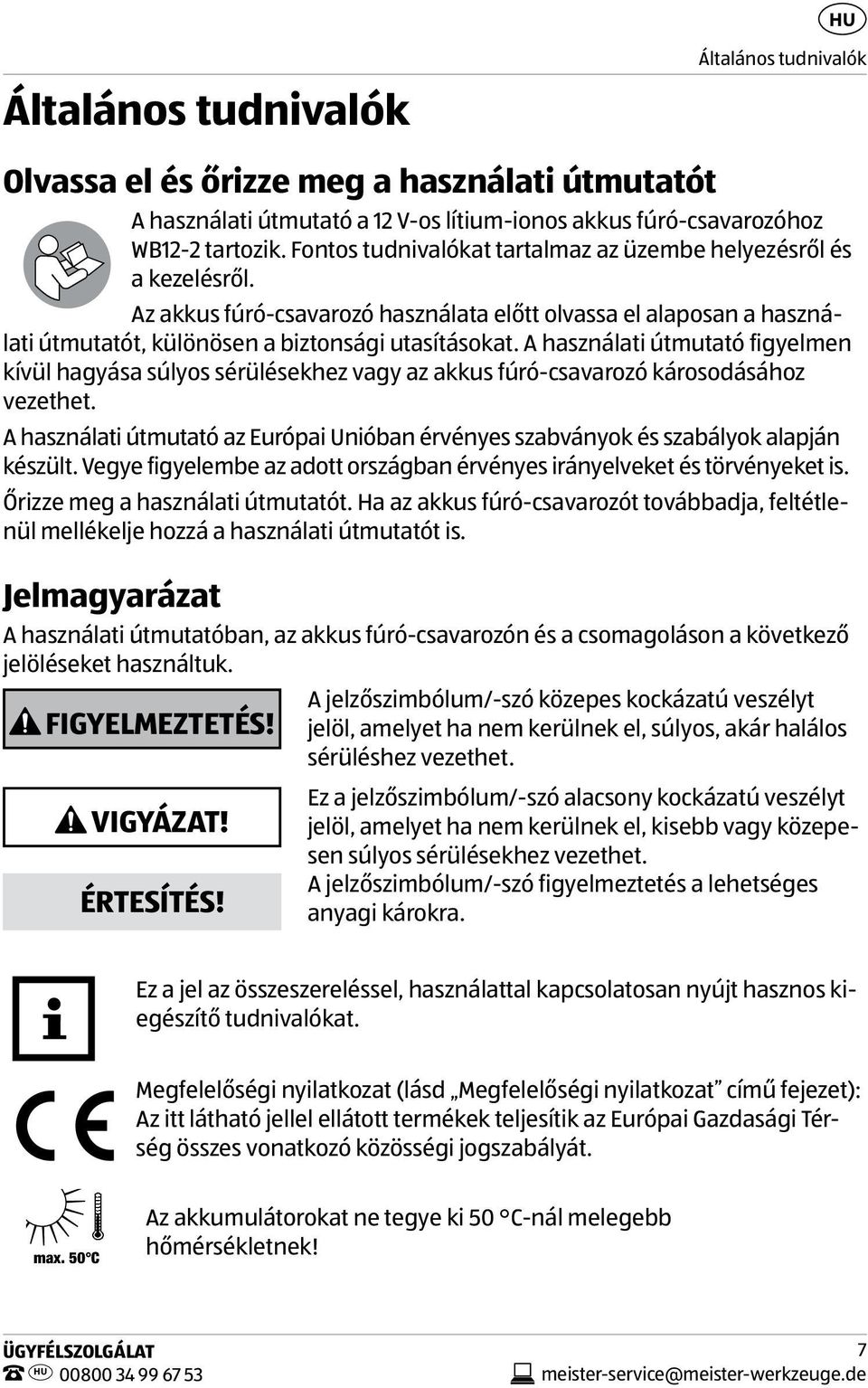

7 Általános tudnivalók Általános tudnivalók Olvassa el és őrizze meg a használati útmutatót A használati útmutató a 12 V-os lítium-ionos akkus fúró-csavarozóhoz WB12-2 tartozik. Fontos tudnivalókat tartalmaz az üzembe helyezésről és a kezelésről. Az akkus fúró-csavarozó használata előtt olvassa el alaposan a használati útmutatót, különösen a biztonsági utasításokat. A használati útmutató figyelmen kívül hagyása súlyos sérülésekhez vagy az akkus fúró-csavarozó károsodásához vezethet. A használati útmutató az Európai Unióban érvényes szabványok és szabályok alapján készült. Vegye figyelembe az adott országban érvényes irányelveket és törvényeket is. Őrizze meg a használati útmutatót. Ha az akkus fúró-csavarozót továbbadja, feltétlenül mellékelje hozzá a használati útmutatót is. Jelmagyarázat A használati útmutatóban, az akkus fúró-csavarozón és a csomagoláson a következő jelöléseket használtuk. A jelzőszimbólum/-szó közepes kockázatú veszélyt FIGYELMEZTETÉS! jelöl, amelyet ha nem kerülnek el, súlyos, akár halálos sérüléshez vezethet. Ez a jelzőszimbólum/-szó alacsony kockázatú veszélyt VIGYÁZAT! jelöl, amelyet ha nem kerülnek el, kisebb vagy közepesen súlyos sérülésekhez vezethet. A jelzőszimbólum/-szó figyelmeztetés a lehetséges ÉRTESÍTÉS! anyagi károkra. Ez a jel az összeszereléssel, használattal kapcsolatosan nyújt hasznos kiegészítő tudnivalókat. Megfelelőségi nyilatkozat (lásd Megfelelőségi nyilatkozat című fejezet): Az itt látható jellel ellátott termékek teljesítik az Európai Gazdasági Térség összes vonatkozó közösségi jogszabályát. max. 50 C Az akkumulátorokat ne tegye ki 50 C-nál melegebb hőmérsékletnek! 7

8 Általános tudnivalók Előzze meg, hogy az akkumulátorok vízzel érintkezzenek! Ne dobja az akkumulátort vízbe! Robbanásveszély! Ne dobja WC-be az akkumulátorokat. Ne dobja az akkumulátorokat tűzbe! Robbanásveszély! A hálózati tápegység 2-es védelmi osztályú. 36 hónapos gyártói garancia. T3.15 A Túlmelegedés elleni védelem. A hálózati tápegységet csak beltéren működtesse. A GS (Geprüfte Sicherheit Ellenőrzött biztonság) biztonsági tanúsítványt önkéntesen használjuk. Fontos! Kövesse a használati útmutatót! Egyenfeszültség. 8

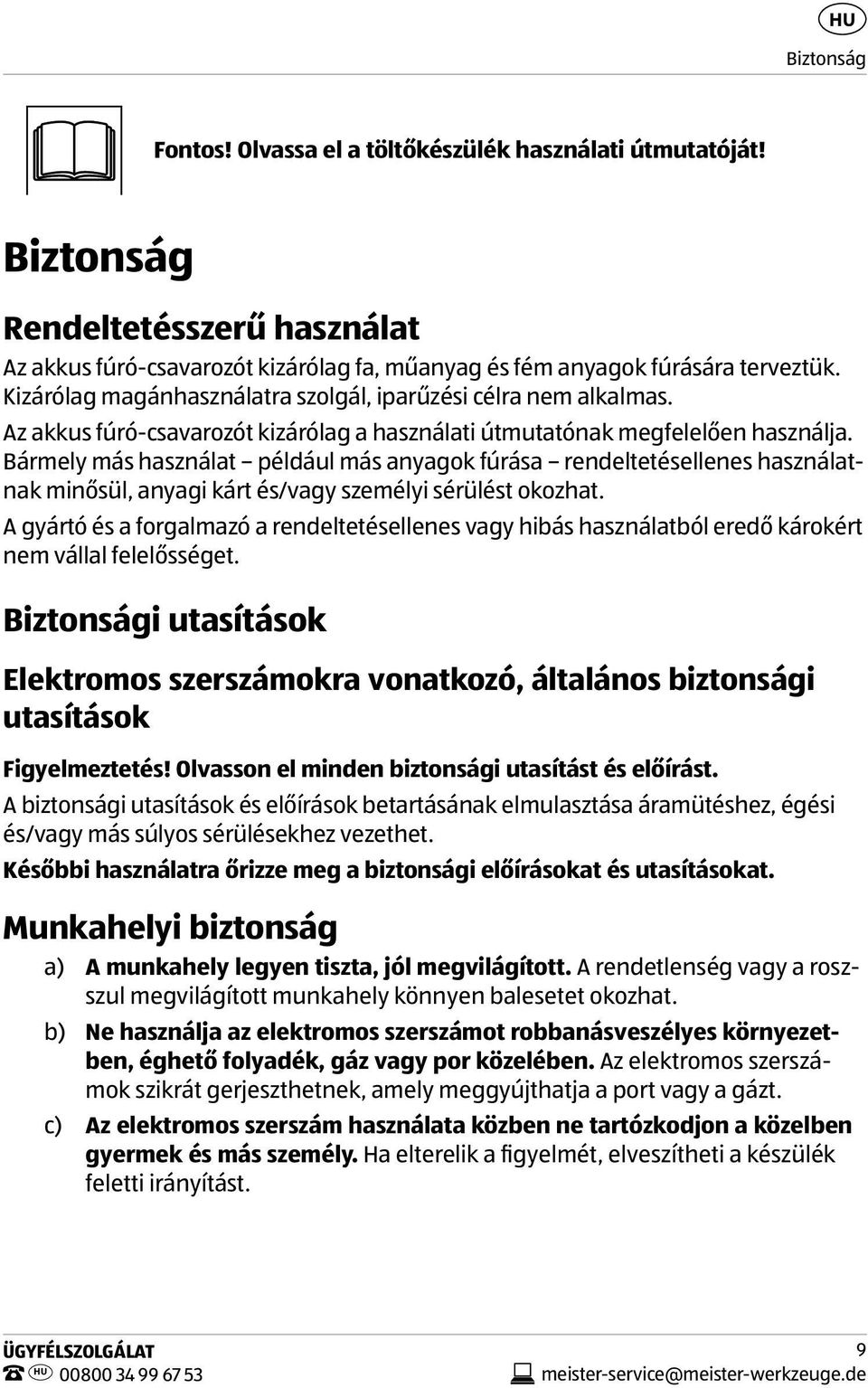

9 Biztonság Fontos! Olvassa el a töltőkészülék használati útmutatóját! Biztonság Rendeltetésszerű használat Az akkus fúró-csavarozót kizárólag fa, műanyag és fém anyagok fúrására terveztük. Kizárólag magánhasználatra szolgál, iparűzési célra nem alkalmas. Az akkus fúró-csavarozót kizárólag a használati útmutatónak megfelelően használja. Bármely más használat például más anyagok fúrása rendeltetésellenes használatnak minősül, anyagi kárt és/vagy személyi sérülést okozhat. A gyártó és a forgalmazó a rendeltetésellenes vagy hibás használatból eredő károkért nem vállal felelősséget. Biztonsági utasítások Elektromos szerszámokra vonatkozó, általános biztonsági utasítások Figyelmeztetés! Olvasson el minden biztonsági utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása áramütéshez, égési és/vagy más súlyos sérülésekhez vezethet. Későbbi használatra őrizze meg a biztonsági előírásokat és utasításokat. Munkahelyi biztonság a) A munkahely legyen tiszta, jól megvilágított. A rendetlenség vagy a roszszul megvilágított munkahely könnyen balesetet okozhat. b) Ne használja az elektromos szerszámot robbanásveszélyes környezetben, éghető folyadék, gáz vagy por közelében. Az elektromos szerszámok szikrát gerjeszthetnek, amely meggyújthatja a port vagy a gázt. c) Az elektromos szerszám használata közben ne tartózkodjon a közelben gyermek és más személy. Ha elterelik a figyelmét, elveszítheti a készülék feletti irányítást. 9

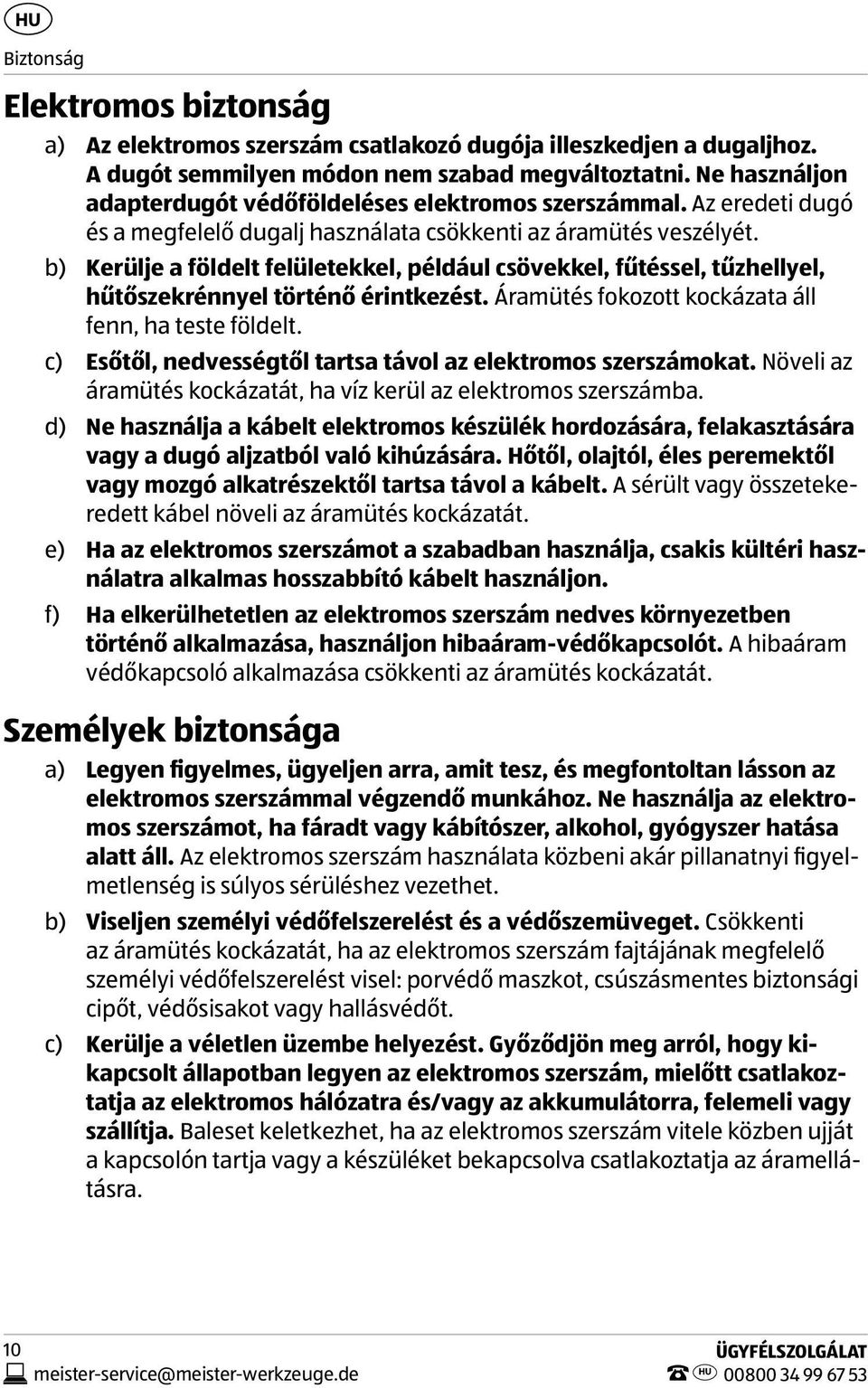

10 Biztonság Elektromos biztonság a) Az elektromos szerszám csatlakozó dugója illeszkedjen a dugaljhoz. A dugót semmilyen módon nem szabad megváltoztatni. Ne használjon adapterdugót védőföldeléses elektromos szerszámmal. Az eredeti dugó és a megfelelő dugalj használata csökkenti az áramütés veszélyét. b) Kerülje a földelt felületekkel, például csövekkel, fűtéssel, tűzhellyel, hűtőszekrénnyel történő érintkezést. Áramütés fokozott kockázata áll fenn, ha teste földelt. c) Esőtől, nedvességtől tartsa távol az elektromos szerszámokat. Növeli az áramütés kockázatát, ha víz kerül az elektromos szerszámba. d) Ne használja a kábelt elektromos készülék hordozására, felakasztására vagy a dugó aljzatból való kihúzására. Hőtől, olajtól, éles peremektől vagy mozgó alkatrészektől tartsa távol a kábelt. A sérült vagy összetekeredett kábel növeli az áramütés kockázatát. e) Ha az elektromos szerszámot a szabadban használja, csakis kültéri használatra alkalmas hosszabbító kábelt használjon. f) Ha elkerülhetetlen az elektromos szerszám nedves környezetben történő alkalmazása, használjon hibaáram-védőkapcsolót. A hibaáram védőkapcsoló alkalmazása csökkenti az áramütés kockázatát. Személyek biztonsága a) Legyen figyelmes, ügyeljen arra, amit tesz, és megfontoltan lásson az elektromos szerszámmal végzendő munkához. Ne használja az elektromos szerszámot, ha fáradt vagy kábítószer, alkohol, gyógyszer hatása alatt áll. Az elektromos szerszám használata közbeni akár pillanatnyi figyelmetlenség is súlyos sérüléshez vezethet. b) Viseljen személyi védőfelszerelést és a védőszemüveget. Csökkenti az áramütés kockázatát, ha az elektromos szerszám fajtájának megfelelő személyi védőfelszerelést visel: porvédő maszkot, csúszásmentes biztonsági cipőt, védősisakot vagy hallásvédőt. c) Kerülje a véletlen üzembe helyezést. Győződjön meg arról, hogy kikapcsolt állapotban legyen az elektromos szerszám, mielőtt csatlakoztatja az elektromos hálózatra és/vagy az akkumulátorra, felemeli vagy szállítja. Baleset keletkezhet, ha az elektromos szerszám vitele közben ujját a kapcsolón tartja vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra. 10

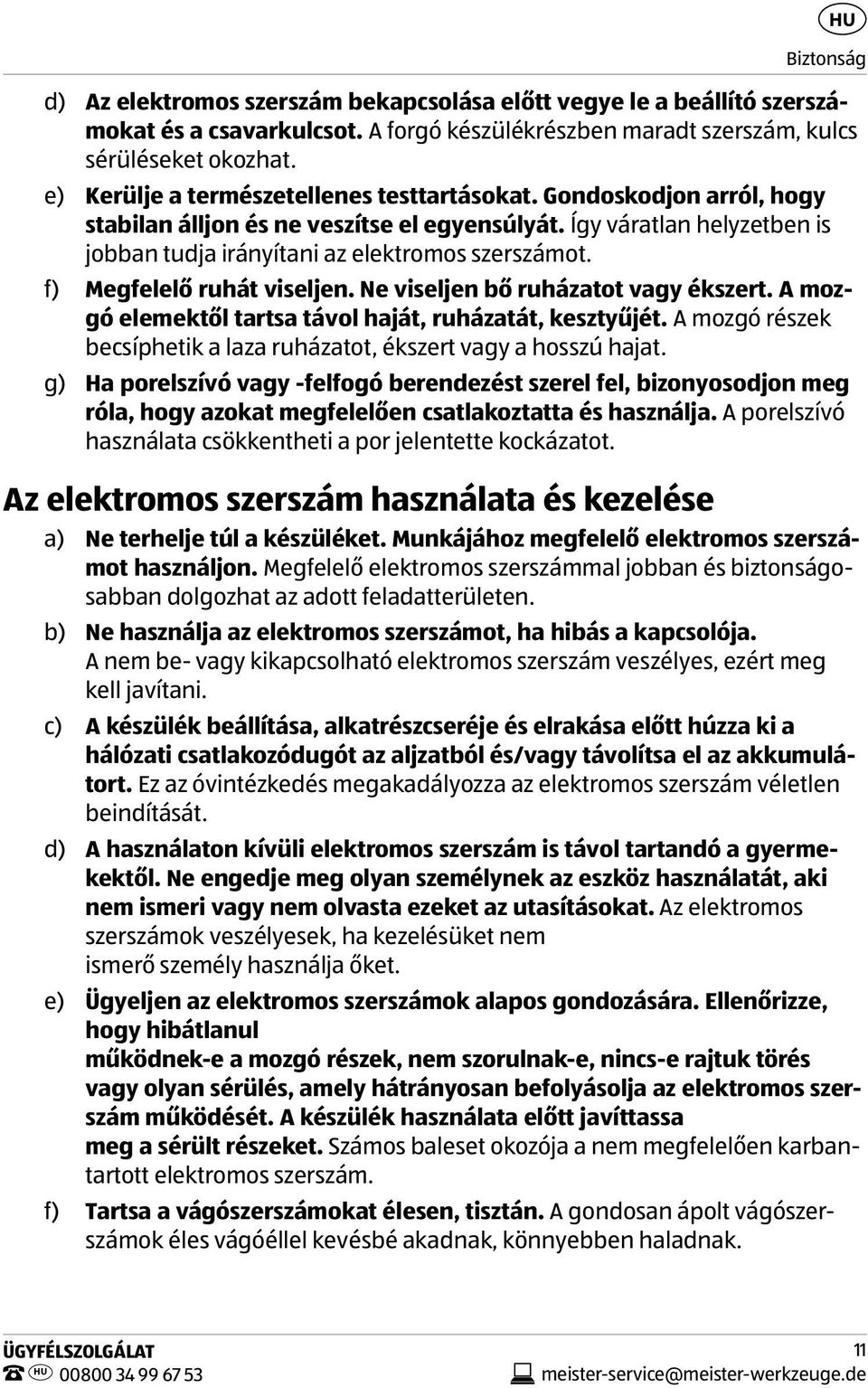

11 Biztonság d) Az elektromos szerszám bekapcsolása előtt vegye le a beállító szerszámokat és a csavarkulcsot. A forgó készülékrészben maradt szerszám, kulcs sérüléseket okozhat. e) Kerülje a természetellenes testtartásokat. Gondoskodjon arról, hogy stabilan álljon és ne veszítse el egyensúlyát. Így váratlan helyzetben is jobban tudja irányítani az elektromos szerszámot. f) Megfelelő ruhát viseljen. Ne viseljen bő ruházatot vagy ékszert. A mozgó elemektől tartsa távol haját, ruházatát, kesztyűjét. A mozgó részek becsíphetik a laza ruházatot, ékszert vagy a hosszú hajat. g) Ha porelszívó vagy -felfogó berendezést szerel fel, bizonyosodjon meg róla, hogy azokat megfelelően csatlakoztatta és használja. A porelszívó használata csökkentheti a por jelentette kockázatot. Az elektromos szerszám használata és kezelése a) Ne terhelje túl a készüléket. Munkájához megfelelő elektromos szerszámot használjon. Megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat az adott feladatterületen. b) Ne használja az elektromos szerszámot, ha hibás a kapcsolója. A nem be- vagy kikapcsolható elektromos szerszám veszélyes, ezért meg kell javítani. c) A készülék beállítása, alkatrészcseréje és elrakása előtt húzza ki a hálózati csatlakozódugót az aljzatból és/vagy távolítsa el az akkumulátort. Ez az óvintézkedés megakadályozza az elektromos szerszám véletlen beindítását. d) A használaton kívüli elektromos szerszám is távol tartandó a gyermekektől. Ne engedje meg olyan személynek az eszköz használatát, aki nem ismeri vagy nem olvasta ezeket az utasításokat. Az elektromos szerszámok veszélyesek, ha kezelésüket nem ismerő személy használja őket. e) Ügyeljen az elektromos szerszámok alapos gondozására. Ellenőrizze, hogy hibátlanul működnek-e a mozgó részek, nem szorulnak-e, nincs-e rajtuk törés vagy olyan sérülés, amely hátrányosan befolyásolja az elektromos szerszám működését. A készülék használata előtt javíttassa meg a sérült részeket. Számos baleset okozója a nem megfelelően karbantartott elektromos szerszám. f) Tartsa a vágószerszámokat élesen, tisztán. A gondosan ápolt vágószerszámok éles vágóéllel kevésbé akadnak, könnyebben haladnak. 11

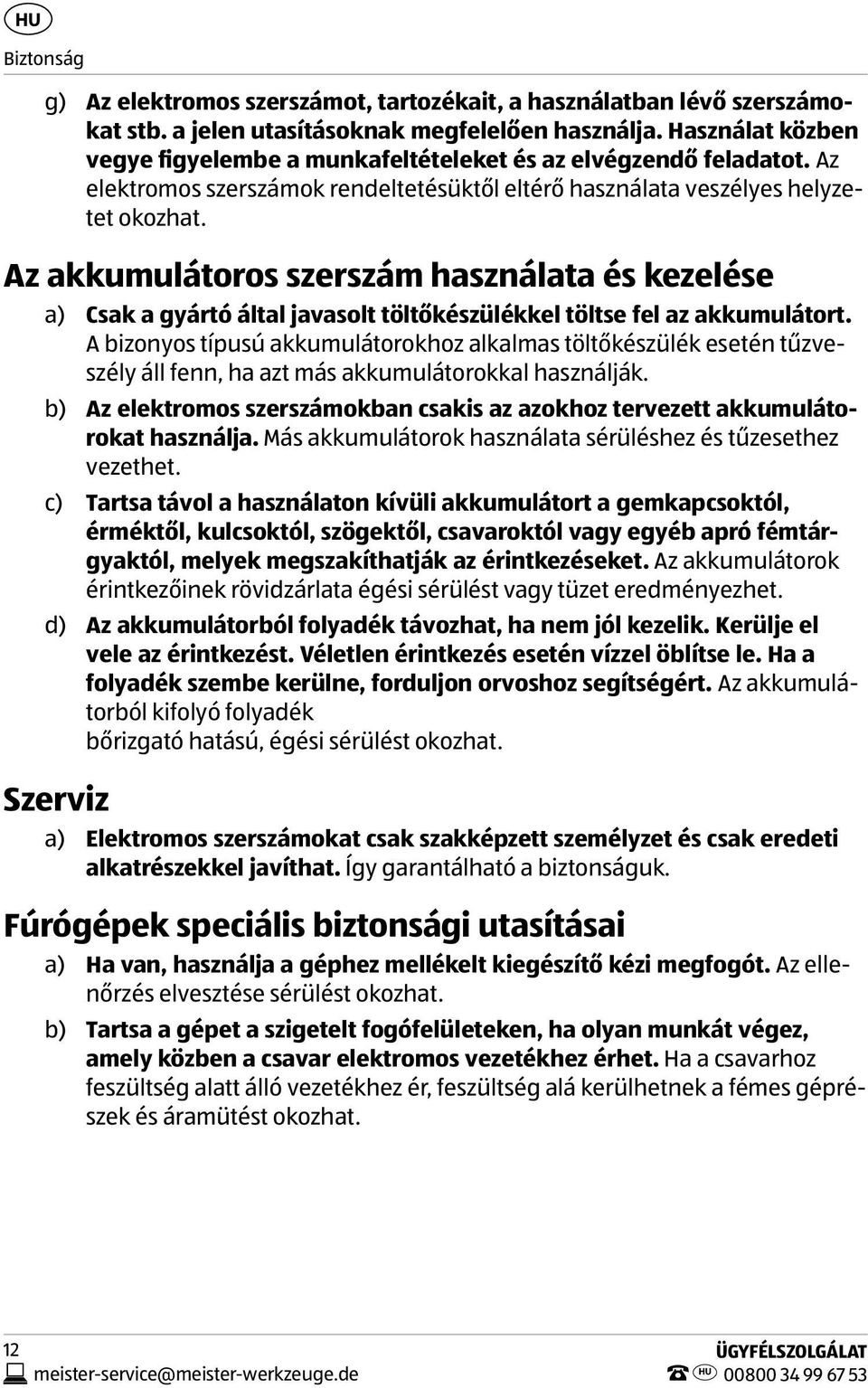

12 Biztonság g) Az elektromos szerszámot, tartozékait, a használatban lévő szerszámokat stb. a jelen utasításoknak megfelelően használja. Használat közben vegye figyelembe a munkafeltételeket és az elvégzendő feladatot. Az elektromos szerszámok rendeltetésüktől eltérő használata veszélyes helyzetet okozhat. Az akkumulátoros szerszám használata és kezelése a) Csak a gyártó által javasolt töltőkészülékkel töltse fel az akkumulátort. A bizonyos típusú akkumulátorokhoz alkalmas töltőkészülék esetén tűzveszély áll fenn, ha azt más akkumulátorokkal használják. b) Az elektromos szerszámokban csakis az azokhoz tervezett akkumulátorokat használja. Más akkumulátorok használata sérüléshez és tűzesethez vezethet. c) Tartsa távol a használaton kívüli akkumulátort a gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy egyéb apró fémtárgyaktól, melyek megszakíthatják az érintkezéseket. Az akkumulátorok érintkezőinek rövidzárlata égési sérülést vagy tüzet eredményezhet. d) Az akkumulátorból folyadék távozhat, ha nem jól kezelik. Kerülje el vele az érintkezést. Véletlen érintkezés esetén vízzel öblítse le. Ha a folyadék szembe kerülne, forduljon orvoshoz segítségért. Az akkumulátorból kifolyó folyadék bőrizgató hatású, égési sérülést okozhat. Szerviz a) Elektromos szerszámokat csak szakképzett személyzet és csak eredeti alkatrészekkel javíthat. Így garantálható a biztonságuk. Fúrógépek speciális biztonsági utasításai a) Ha van, használja a géphez mellékelt kiegészítő kézi megfogót. Az ellenőrzés elvesztése sérülést okozhat. b) Tartsa a gépet a szigetelt fogófelületeken, ha olyan munkát végez, amely közben a csavar elektromos vezetékhez érhet. Ha a csavarhoz feszültség alatt álló vezetékhez ér, feszültség alá kerülhetnek a fémes géprészek és áramütést okozhat. 12

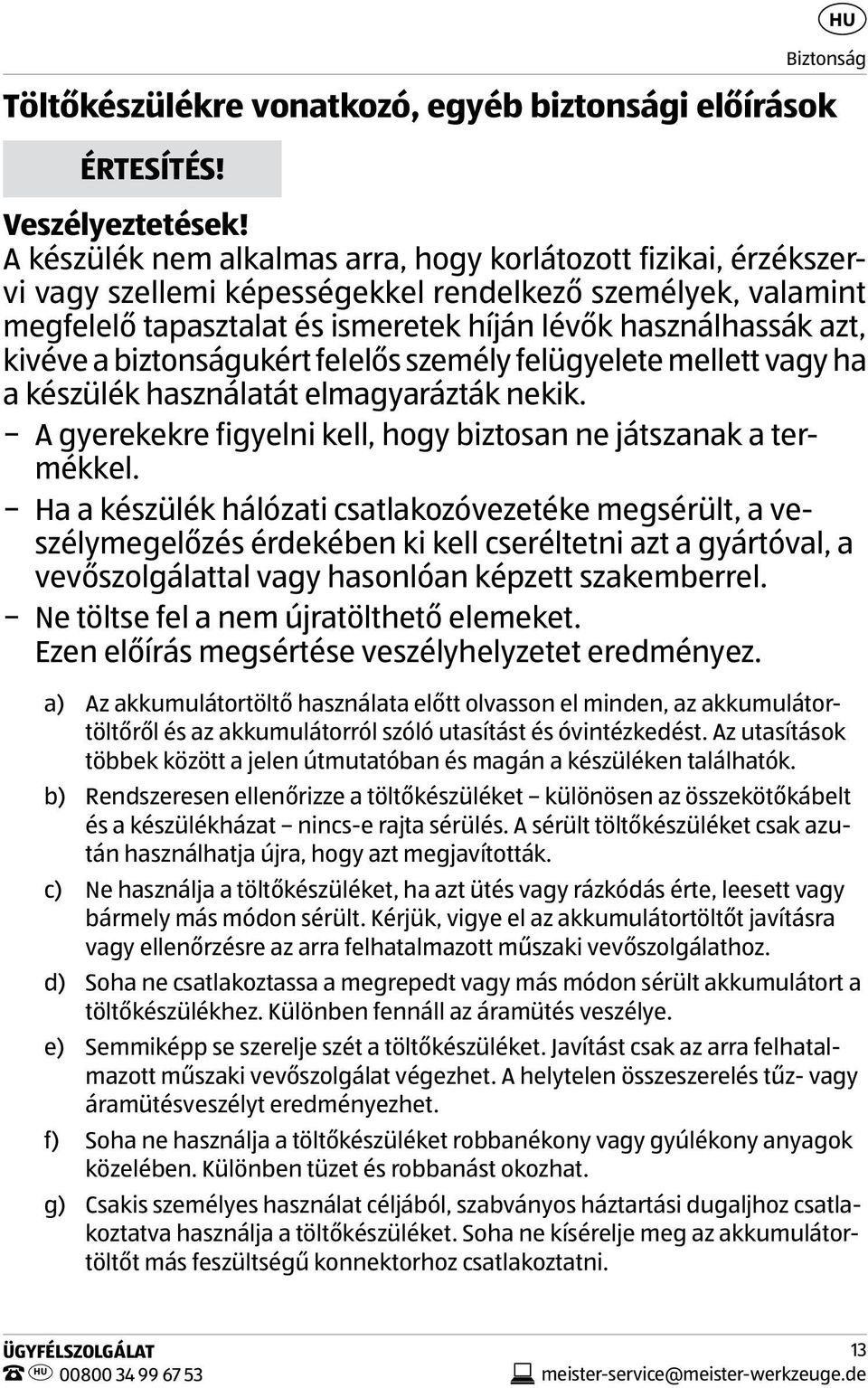

13 Biztonság Töltőkészülékre vonatkozó, egyéb biztonsági előírások ÉRTESÍTÉS! Veszélyeztetések! A készülék nem alkalmas arra, hogy korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek, valamint megfelelő tapasztalat és ismeretek híján lévők használhassák azt, kivéve a biztonságukért felelős személy felügyelete mellett vagy ha a készülék használatát elmagyarázták nekik. A gyerekekre figyelni kell, hogy biztosan ne játszanak a termékkel. Ha a készülék hálózati csatlakozóvezetéke megsérült, a veszélymegelőzés érdekében ki kell cseréltetni azt a gyártóval, a vevőszolgálattal vagy hasonlóan képzett szakemberrel. Ne töltse fel a nem újratölthető elemeket. Ezen előírás megsértése veszélyhelyzetet eredményez. a) Az akkumulátortöltő használata előtt olvasson el minden, az akkumulátortöltőről és az akkumulátorról szóló utasítást és óvintézkedést. Az utasítások többek között a jelen útmutatóban és magán a készüléken találhatók. b) Rendszeresen ellenőrizze a töltőkészüléket különösen az összekötőkábelt és a készülékházat nincs-e rajta sérülés. A sérült töltőkészüléket csak azután használhatja újra, hogy azt megjavították. c) Ne használja a töltőkészüléket, ha azt ütés vagy rázkódás érte, leesett vagy bármely más módon sérült. Kérjük, vigye el az akkumulátortöltőt javításra vagy ellenőrzésre az arra felhatalmazott műszaki vevőszolgálathoz. d) Soha ne csatlakoztassa a megrepedt vagy más módon sérült akkumulátort a töltőkészülékhez. Különben fennáll az áramütés veszélye. e) Semmiképp se szerelje szét a töltőkészüléket. Javítást csak az arra felhatalmazott műszaki vevőszolgálat végezhet. A helytelen összeszerelés tűz- vagy áramütésveszélyt eredményezhet. f) Soha ne használja a töltőkészüléket robbanékony vagy gyúlékony anyagok közelében. Különben tüzet és robbanást okozhat. g) Csakis személyes használat céljából, szabványos háztartási dugaljhoz csatlakoztatva használja a töltőkészüléket. Soha ne kísérelje meg az akkumulátortöltőt más feszültségű konnektorhoz csatlakoztatni. 13

14 Biztonság 14 h) Az akkumulátor töltésekor mindig gondoskodjon ia megfelelő szellőzésről. Gázok keletkezhetnek. i) Csakis zárt helyen töltse fel az akkumulátort, hiszen a töltőkészüléket kizárólag beltéri használatra terveztük. j) Ügyeljen rá, hogy ne érje nedvesség a töltőkészüléket. Különben fennáll az áramütés veszélye. k) Ne használja rendeltetésétől eltérően a töltőkészüléket! A töltőkészülék csakis azon akkumulátor feltöltésére szolgál, mellyel együtt azt kapta. Az előírtaktól eltérő használat tűzesethez vagy halálos áramütéshez vezethet. l) Ne kísérelje meg az akkumulátort a nem hozzá szánt töltőkészülékkel feltölteni. Az elektromos szerszámhoz biztosított töltőkészüléket és akkumulátort együtt kell használni. m) A töltőkészüléket csakis az akkumulátor feltöltésére használja. A töltőkészüléket tilos az elektromos szerszám áramellátásaként használni. n) Ne tegyen semmilyen tárgyat a töltőkészülékre és ne takarja le azt, mert emiatt túlmelegedhet. Ne tegye a töltőkészüléket hőforrás közelébe. o) Úgy vezesse a kábelt, hogy senki ne essen el benne, ne lépjen rá és más módon se tehessen benne kárt. Különben fennáll az anyagi kár és a sérülés veszélye. p) A töltőkészüléket minden használat után válassza le az áramellátásról. Így elkerülheti a lehetséges veszélyeket. A töltőkészüléket mindennemű tisztítási munkálat előtt válassza le az áramellátásról, a csatlakozódugót kihúzva. Különben fennáll az áramütés veszélye! q) A töltőkészüléket soha ne a csatlakozókábelnél, hanem a töltőkészüléknél húzza ki a dugaljból. Soha ne a kábelnél fogva húzza ki. r) Ne használjon hosszabbító kábelt, csak ha az valóban elkerülhetetlen. A nem megfelelő hosszabbító kábel használata tűz- és áramütésveszélyt eredményez. További biztonsági utasítások ÉRTESÍTÉS! Meghibásodás veszélye! Az akkus fúró-csavarozó vagy az akkumulátor szakszerűtlen használata az akkus fúró-csavarozó meghibásodásához vezethet. Soha ne helyezze az akkus fúró-csavarozót és tartozékait forró felületre vagy annak közelébe (pl. fűtőtest). Ne tegye ki az akkumulátort mechanikai behatásoknak.

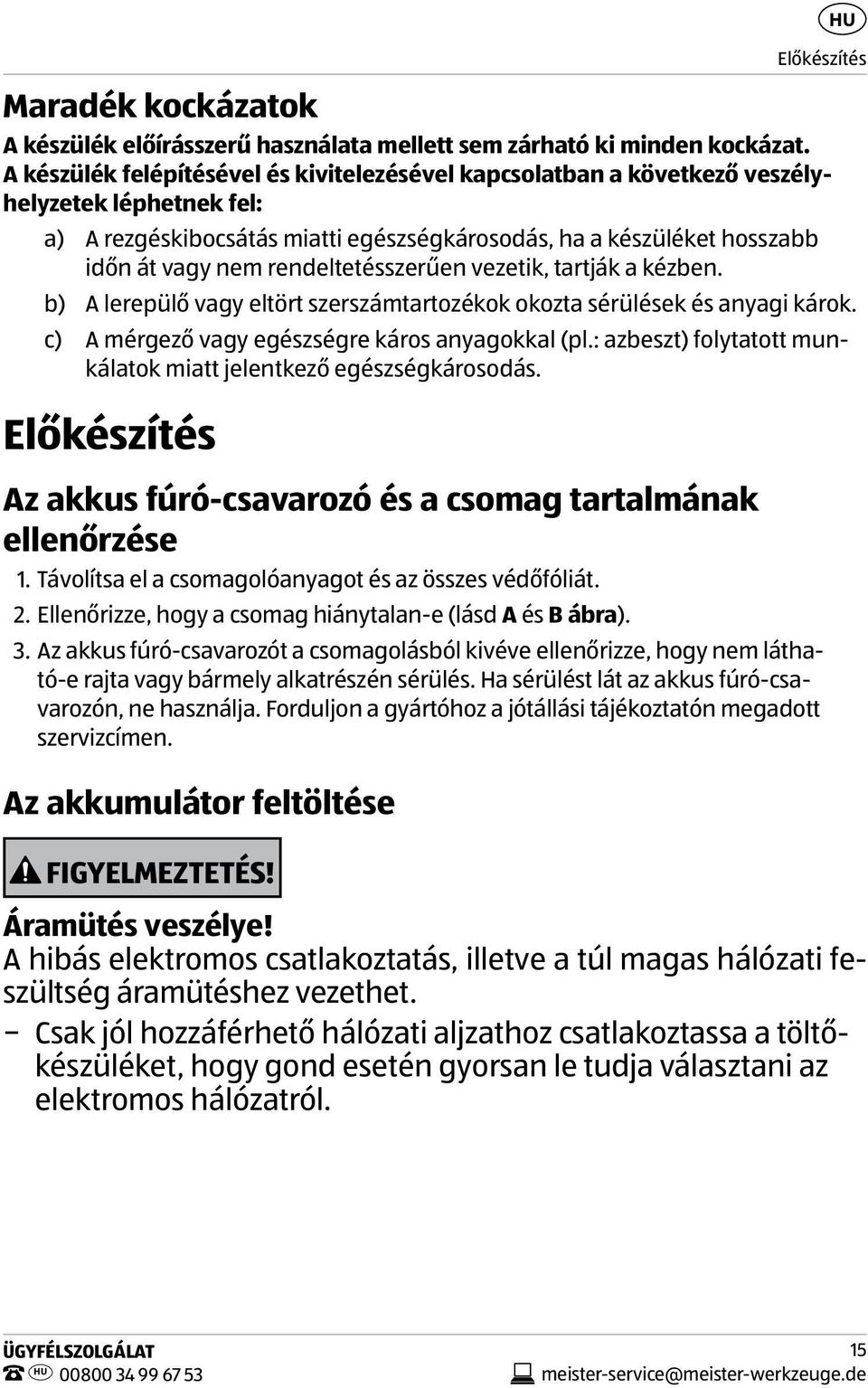

15 Előkészítés Maradék kockázatok A készülék előírásszerű használata mellett sem zárható ki minden kockázat. A készülék felépítésével és kivitelezésével kapcsolatban a következő veszélyhelyzetek léphetnek fel: a) A rezgéskibocsátás miatti egészségkárosodás, ha a készüléket hosszabb időn át vagy nem rendeltetésszerűen vezetik, tartják a kézben. b) A lerepülő vagy eltört szerszámtartozékok okozta sérülések és anyagi károk. c) A mérgező vagy egészségre káros anyagokkal (pl.: azbeszt) folytatott munkálatok miatt jelentkező egészségkárosodás. Előkészítés Az akkus fúró-csavarozó és a csomag tartalmának ellenőrzése 1. Távolítsa el a csomagolóanyagot és az összes védőfóliát. 2. Ellenőrizze, hogy a csomag hiánytalan-e (lásd A és B ábra). 3. Az akkus fúró-csavarozót a csomagolásból kivéve ellenőrizze, hogy nem látható-e rajta vagy bármely alkatrészén sérülés. Ha sérülést lát az akkus fúró-csavarozón, ne használja. Forduljon a gyártóhoz a jótállási tájékoztatón megadott szervizcímen. Az akkumulátor feltöltése FIGYELMEZTETÉS! Áramütés veszélye! A hibás elektromos csatlakoztatás, illetve a túl magas hálózati feszültség áramütéshez vezethet. Csak jól hozzáférhető hálózati aljzathoz csatlakoztassa a töltőkészüléket, hogy gond esetén gyorsan le tudja választani az elektromos hálózatról. 15

16 Használat 16 ÉRTESÍTÉS! Meghibásodás veszélye! Az akkumulátor szakszerűtlen feltöltése miatt sérülhet az akkumulátor, a töltőkészülék és az akkus fúró-csavarozó. Az akkumulátort 0 C és 45 C közötti környezeti hőmérsékleten töltse fel. A legoptimálisabb hőmérséklet az akkumulátor feltöltéséhez körülbelül 23 C. Töltse fel az akkumulátort, ha a teljesítménykijelző gyenge akkumulátorteljesítményt jeez (piros lámpa). Vásárláskor az akkumulátor csak alig feltöltött állapotban van. Ezért az első használat előtt töltse fel az akkumulátort. Ha a teljesítmény-kijelző gyenge akkumulátor-teljesítményt (piros lámpa) jelez, töltse fel az akkumulátort. 1. Csatlakoztassa a töltő hálózati csatlakozóját 10 a konnektorba. 2. Nyomja meg az akkumulátoros nyomáskioldót 6, amelyet az akkumulátoron 7 talál, és előrefelé húzva válassza le az akkumulátort az akkus fúró-csavarozóról. 3. Úgy tegye fel az akkumulátort a töltőre, hogy az akkumulátor érintkezői illeszkedjenek a töltőbe. Az akkumulátornak be kell kattannia a töltőbe. 4. A töltéskijelző először pirosan világít. Zöld a töltéskijelző, ha teljesen feltöltődött az akkumulátor. Töltés közben melegszik a hálózati dugó, a töltő és az akkumulátor. Ez normális és nem jelent meghibásodást. 5. Ha a töltés során felmelegedett, hagyja szobahőmérsékletre lehűlni az akkumulátort. 6. Húzza ki a töltő hálózati dugóját az aljzatból. 7. Dugja az akkumulátort az akkus fúró-csavarozó és közben tartsa az akkumulátort, nehogy megsérüljön, miközben az akkumulátorkioldó beugrik a helyére. Az akkus fúró-csavarozó ezzel üzemkész. Használat FIGYELMEZTETÉS! Sérülésveszély! Az akkus fúró-csavarozó szakszerűtlen használatával könnyen sérülést okozhat önmagának és másoknak. A befogott fúrószár működés közben felforrósodik. Ne érintse meg a fúrószárat, míg az teljesen le nem hűlt.

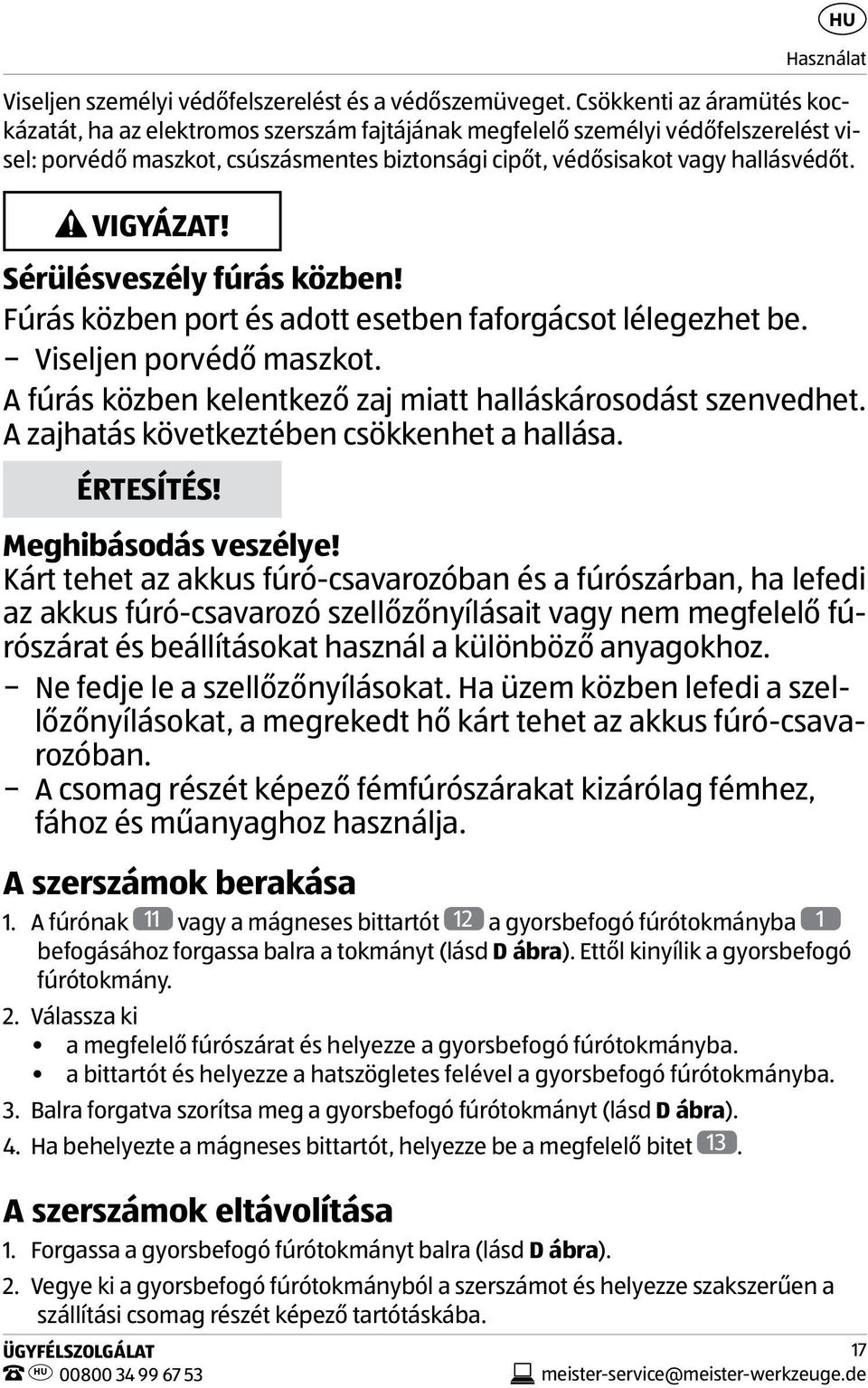

17 Használat Viseljen személyi védőfelszerelést és a védőszemüveget. Csökkenti az áramütés kockázatát, ha az elektromos szerszám fajtájának megfelelő személyi védőfelszerelést visel: porvédő maszkot, csúszásmentes biztonsági cipőt, védősisakot vagy hallásvédőt. VIGYÁZAT! Sérülésveszély fúrás közben! Fúrás közben port és adott esetben faforgácsot lélegezhet be. Viseljen porvédő maszkot. A fúrás közben kelentkező zaj miatt halláskárosodást szenvedhet. A zajhatás következtében csökkenhet a hallása. ÉRTESÍTÉS! Meghibásodás veszélye! Kárt tehet az akkus fúró-csavarozóban és a fúrószárban, ha lefedi az akkus fúró-csavarozó szellőzőnyílásait vagy nem megfelelő fúrószárat és beállításokat használ a különböző anyagokhoz. Ne fedje le a szellőzőnyílásokat. Ha üzem közben lefedi a szellőzőnyílásokat, a megrekedt hő kárt tehet az akkus fúró-csavarozóban. A csomag részét képező fémfúrószárakat kizárólag fémhez, fához és műanyaghoz használja. A szerszámok berakása 1. A fúrónak 11 vagy a mágneses bittartót 12 a gyorsbefogó fúrótokmányba 1 befogásához forgassa balra a tokmányt (lásd D ábra). Ettől kinyílik a gyorsbefogó fúrótokmány. 2. Válassza ki a megfelelő fúrószárat és helyezze a gyorsbefogó fúrótokmányba. a bittartót és helyezze a hatszögletes felével a gyorsbefogó fúrótokmányba. 3. Balra forgatva szorítsa meg a gyorsbefogó fúrótokmányt (lásd D ábra). 4. Ha behelyezte a mágneses bittartót, helyezze be a megfelelő bitet 13. A szerszámok eltávolítása 1. Forgassa a gyorsbefogó fúrótokmányt balra (lásd D ábra). 2. Vegye ki a gyorsbefogó fúrótokmányból a szerszámot és helyezze szakszerűen a szállítási csomag részét képező tartótáskába. 17

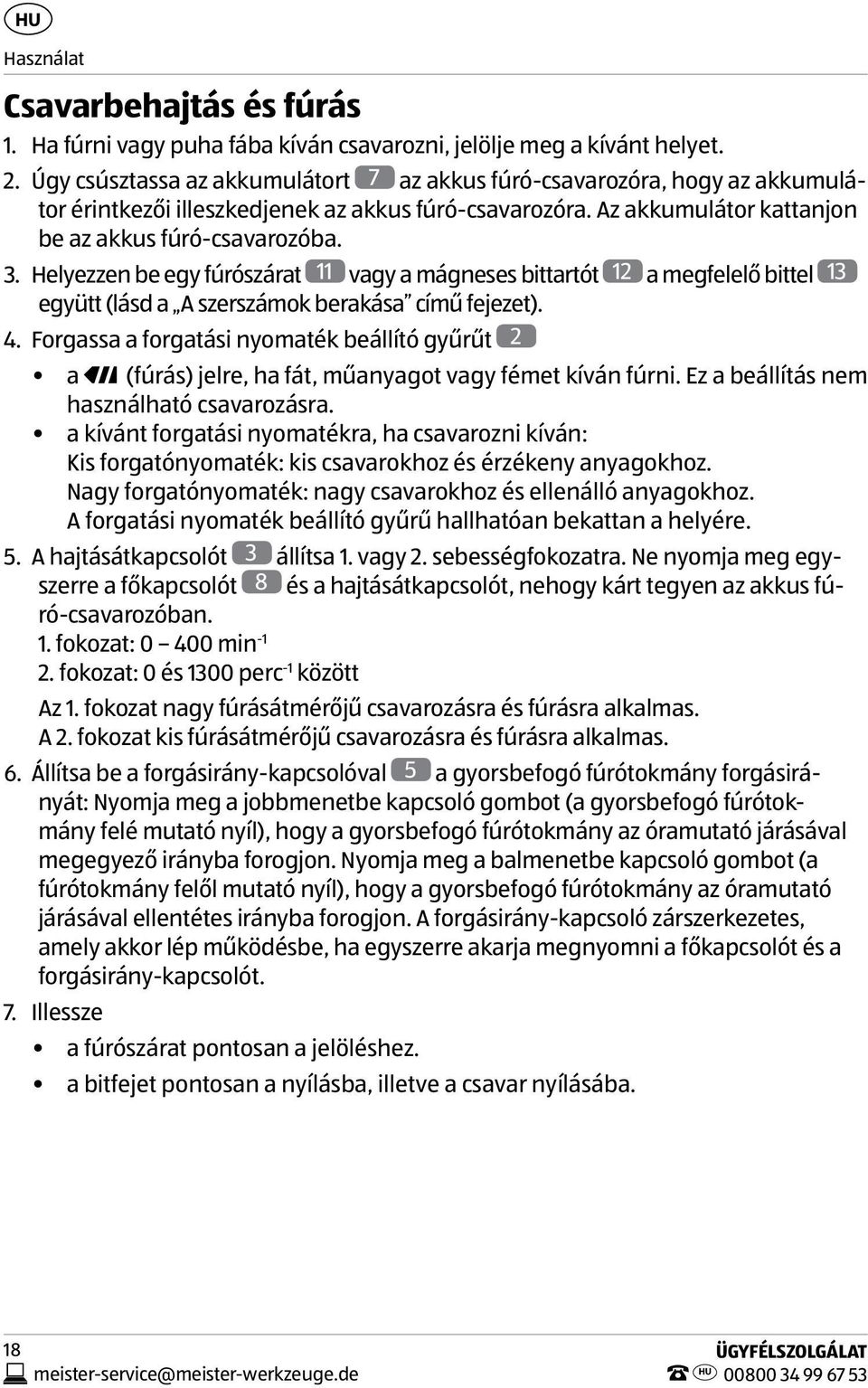

18 Használat Csavarbehajtás és fúrás 1. Ha fúrni vagy puha fába kíván csavarozni, jelölje meg a kívánt helyet. 2. Úgy csúsztassa az akkumulátort 7 az akkus fúró-csavarozóra, hogy az akkumulátor érintkezői illeszkedjenek az akkus fúró-csavarozóra. Az akkumulátor kattanjon be az akkus fúró-csavarozóba. 3. Helyezzen be egy fúrószárat 11 vagy a mágneses bittartót 12 a megfelelő bittel 13 együtt (lásd a A szerszámok berakása című fejezet). 4. Forgassa a forgatási nyomaték beállító gyűrűt 2 a (fúrás) jelre, ha fát, műanyagot vagy fémet kíván fúrni. Ez a beállítás nem használható csavarozásra. a kívánt forgatási nyomatékra, ha csavarozni kíván: Kis forgatónyomaték: kis csavarokhoz és érzékeny anyagokhoz. Nagy forgatónyomaték: nagy csavarokhoz és ellenálló anyagokhoz. A forgatási nyomaték beállító gyűrű hallhatóan bekattan a helyére. 5. A hajtásátkapcsolót 3 állítsa 1. vagy 2. sebességfokozatra. Ne nyomja meg egyszerre a főkapcsolót 8 és a hajtásátkapcsolót, nehogy kárt tegyen az akkus fúró-csavarozóban. 1. fokozat: min fokozat: 0 és 1300 perc -1 között Az 1. fokozat nagy fúrásátmérőjű csavarozásra és fúrásra alkalmas. A 2. fokozat kis fúrásátmérőjű csavarozásra és fúrásra alkalmas. 6. Állítsa be a forgásirány-kapcsolóval 5 a gyorsbefogó fúrótokmány forgásirányát: Nyomja meg a jobbmenetbe kapcsoló gombot (a gyorsbefogó fúrótokmány felé mutató nyíl), hogy a gyorsbefogó fúrótokmány az óramutató járásával megegyező irányba forogjon. Nyomja meg a balmenetbe kapcsoló gombot (a fúrótokmány felől mutató nyíl), hogy a gyorsbefogó fúrótokmány az óramutató járásával ellentétes irányba forogjon. A forgásirány-kapcsoló zárszerkezetes, amely akkor lép működésbe, ha egyszerre akarja megnyomni a főkapcsolót és a forgásirány-kapcsolót. 7. Illessze a fúrószárat pontosan a jelöléshez. a bitfejet pontosan a nyílásba, illetve a csavar nyílásába. 18

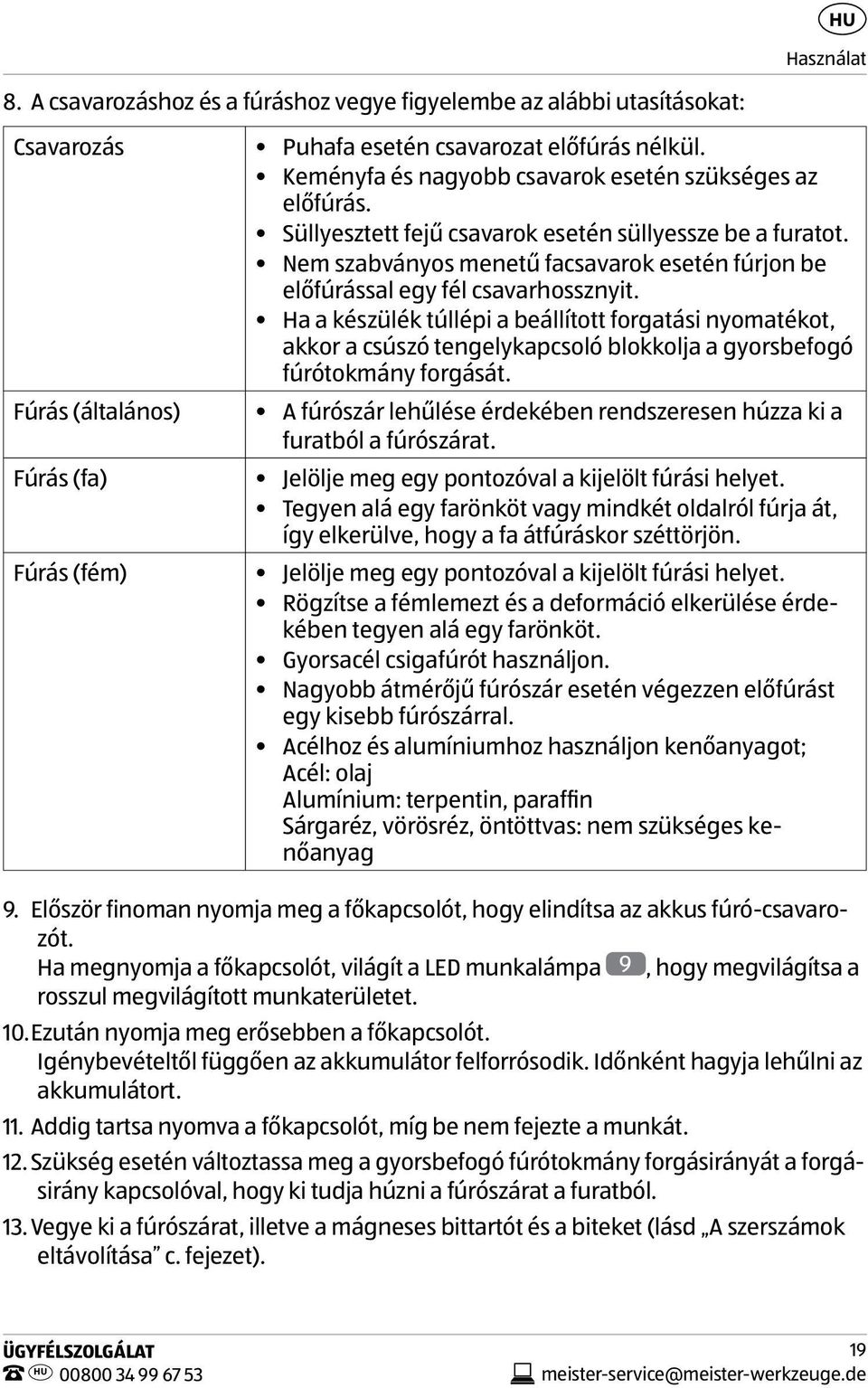

19 Használat 8. A csavarozáshoz és a fúráshoz vegye figyelembe az alábbi utasításokat: Csavarozás Fúrás (általános) Fúrás (fa) Fúrás (fém) Puhafa esetén csavarozat előfúrás nélkül. Keményfa és nagyobb csavarok esetén szükséges az előfúrás. Süllyesztett fejű csavarok esetén süllyessze be a furatot. Nem szabványos menetű facsavarok esetén fúrjon be előfúrással egy fél csavarhossznyit. Ha a készülék túllépi a beállított forgatási nyomatékot, akkor a csúszó tengelykapcsoló blokkolja a gyorsbefogó fúrótokmány forgását. A fúrószár lehűlése érdekében rendszeresen húzza ki a furatból a fúrószárat. Jelölje meg egy pontozóval a kijelölt fúrási helyet. Tegyen alá egy farönköt vagy mindkét oldalról fúrja át, így elkerülve, hogy a fa átfúráskor széttörjön. Jelölje meg egy pontozóval a kijelölt fúrási helyet. Rögzítse a fémlemezt és a deformáció elkerülése érdekében tegyen alá egy farönköt. Gyorsacél csigafúrót használjon. Nagyobb átmérőjű fúrószár esetén végezzen előfúrást egy kisebb fúrószárral. Acélhoz és alumíniumhoz használjon kenőanyagot; Acél: olaj Alumínium: terpentin, paraffin Sárgaréz, vörösréz, öntöttvas: nem szükséges kenőanyag 9. Először finoman nyomja meg a főkapcsolót, hogy elindítsa az akkus fúró-csavarozót. Ha megnyomja a főkapcsolót, világít a LED munkalámpa 9, hogy megvilágítsa a rosszul megvilágított munkaterületet. 10. Ezután nyomja meg erősebben a főkapcsolót. Igénybevételtől függően az akkumulátor felforrósodik. Időnként hagyja lehűlni az akkumulátort. 11. Addig tartsa nyomva a főkapcsolót, míg be nem fejezte a munkát. 12. Szükség esetén változtassa meg a gyorsbefogó fúrótokmány forgásirányát a forgásirány kapcsolóval, hogy ki tudja húzni a fúrószárat a furatból. 13. Vegye ki a fúrószárat, illetve a mágneses bittartót és a biteket (lásd A szerszámok eltávolítása c. fejezet). 19

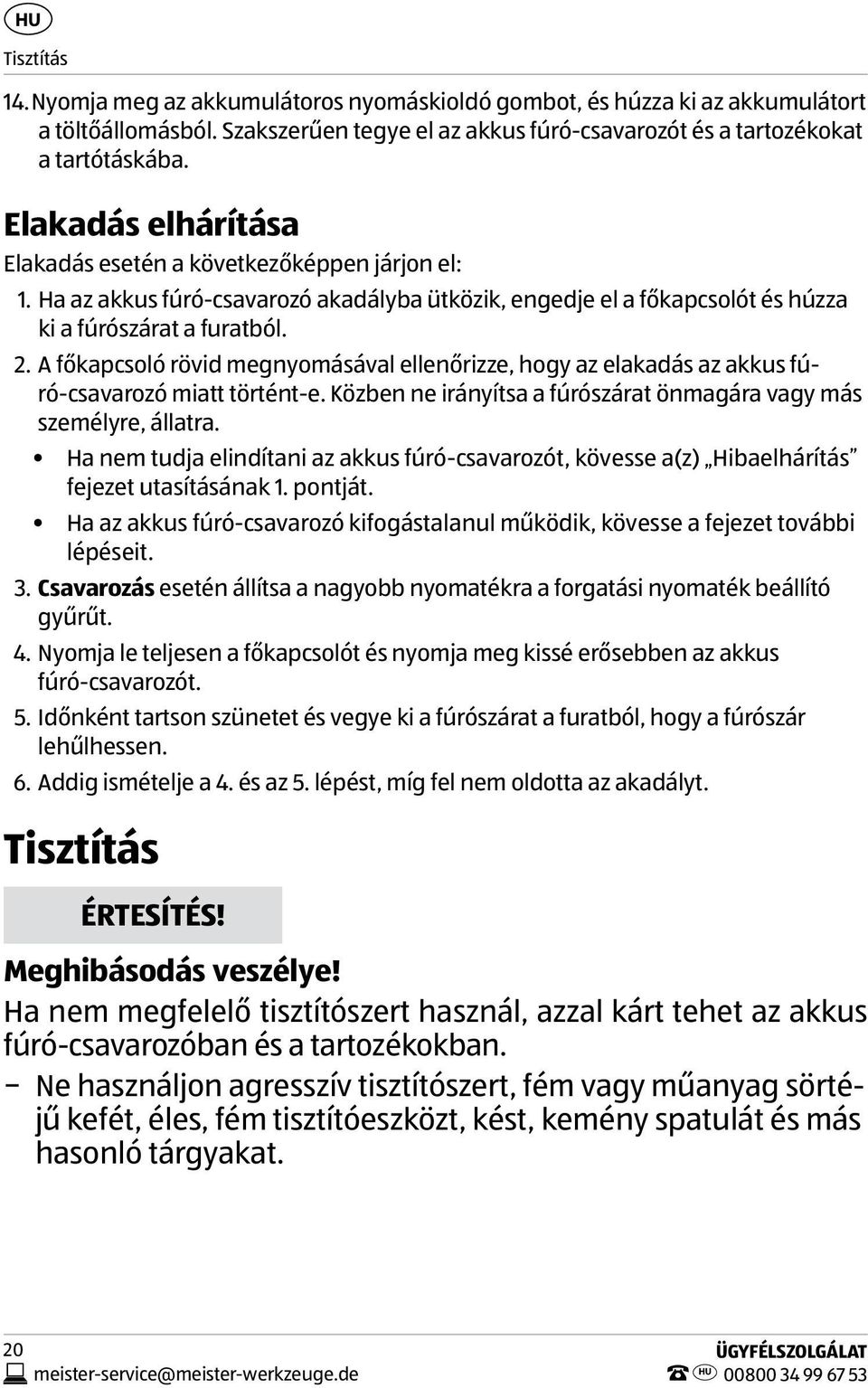

20 Tisztítás 14. Nyomja meg az akkumulátoros nyomáskioldó gombot, és húzza ki az akkumulátort a töltőállomásból. Szakszerűen tegye el az akkus fúró-csavarozót és a tartozékokat a tartótáskába. Elakadás elhárítása Elakadás esetén a következőképpen járjon el: 1. Ha az akkus fúró-csavarozó akadályba ütközik, engedje el a főkapcsolót és húzza ki a fúrószárat a furatból. 2. A főkapcsoló rövid megnyomásával ellenőrizze, hogy az elakadás az akkus fúró-csavarozó miatt történt-e. Közben ne irányítsa a fúrószárat önmagára vagy más személyre, állatra. Ha nem tudja elindítani az akkus fúró-csavarozót, kövesse a(z) Hibaelhárítás fejezet utasításának 1. pontját. Ha az akkus fúró-csavarozó kifogástalanul működik, kövesse a fejezet további lépéseit. 3. Csavarozás esetén állítsa a nagyobb nyomatékra a forgatási nyomaték beállító gyűrűt. 4. Nyomja le teljesen a főkapcsolót és nyomja meg kissé erősebben az akkus fúró-csavarozót. 5. Időnként tartson szünetet és vegye ki a fúrószárat a furatból, hogy a fúrószár lehűlhessen. 6. Addig ismételje a 4. és az 5. lépést, míg fel nem oldotta az akadályt. Tisztítás ÉRTESÍTÉS! Meghibásodás veszélye! Ha nem megfelelő tisztítószert használ, azzal kárt tehet az akkus fúró -csavarozóban és a tartozékokban. Ne használjon agresszív tisztítószert, fém vagy műanyag sörtéjű kefét, éles, fém tisztítóeszközt, kést, kemény spatulát és más hasonló tárgyakat. 20

21 ÉRTESÍTÉS! Tisztítás Rövidzárlat veszélye! A burkolat alá beszivárgó víz rövidzárlatot okozhat. Ne merítse vízbe az akkus fúró-csavarozót, sem a tartozékokat. Ügyeljen arra, hogy ne kerüljön víz, illetve más folyadék a készülékházba. 1. Tisztítás előtt húzza ki a csatlakozódugót a hálózati aljzatból. 2. Az akkus fúró-csavarozót és a töltőt mindig hagyja teljesen lehűlni. 3. Nyomja meg az akkumulátor 7 akkumulátor nyomáskioldó 6 és húzza ki az akkumulátort. 4. Törölje át az akkus fúró-csavarozó készülék házát és a töltőt tiszta, enyhén nedvesített törlőkendővel. Közben ügyeljen arra, hogy ne kerüljön víz a készülékházba. 5. Tisztítsa meg az akkumulátor és az akkus fúró-csavarozó érintkezőit száraz, tiszta törlőkendővel. 6. Ezután alaposan szárítsa meg az akkus fúró-csavarozót és még hagyja egy ideig, hogy az teljesen megszáradhasson. Az akkus fúró-csavarozó nem igényel kenést. 7. Távolítsa el a gyorsbefogó fúrótokmányból a fúrás során keletkezett port és faforgácsot. 8. Tartsa tisztán a töltő, az akkus fúró-csavarozó és az akkumulátor csatlakozó érintkezőit. Ezzel készen van az akkus fúró-csavarozó teljes tisztítása. 21

22 Tárolás, szállítás Tárolás, szállítás ÉRTESÍTÉS! Meghibásodás veszélye! Kárt tehet az akkus fúró-csavarozóban, ha szakszerűtlenül tárolja vagy szállítja. Az akkus fúró-csavarozót tiszta, száraz, fagymentes helyen tárolja és szállítsa, védve az akkumulátort a közvetlen napsugárzástól. Az akkus fúró-csavarozó és a tartozékok tárolásához és szállításához használja a szállítási csomag részét képező tartótáskát. Egyéb tárolási és szállítási megoldásokkal nem biztosított az akkus fúró-csavarozó, a tartozékok és kiváltképp az érintkezők védelme. Győződjön meg arról, hogy az akkus fúró-csavarozó és a tartozékok teljesen szárazak-e. Összecsomózódás vagy megtörés nélkül tekerje össze a hálózati kábelt. Mindig tegye vissza az összes tartozékot, főként a fúrószárat, a bittartót és a biteket a tartótáskába, nehogy bármelyik elvesszen. Mindig vegye le az akkumulátort az akkus fúró-csavarozóról, mielőtt eltenné vagy szállítaná a készüléket. Javítás FIGYELMEZTETÉS! Áramütés veszélye! Ha önállóan végez javítási munkálatokat vagy nem megfelelő cserealkatrészeket használ a javításhoz, fokozottan fennáll az áramütés veszélye. Ne nyissa fel a készülékházat. Nem érvényesíthető garanciális és jótállási igény önhatalmúan végzett javítás, szakszerűtlen csatlakoztatás vagy hibás kezelés esetén. Elektromos szerszámokat csak szakképzett személyzet és csak eredeti alkatrészekkel javíthat. 22

23 Javítás Javításhoz csak olyan alkatrészeket szabad használni, amelyek megfelelnek az eredeti készülék- és gyártói adatoknak. Az akkus fúró-csavarozóban olyan elektromos és mechanikus részegységek találhatóak, amelyek nélkülözhetetlenek a veszélyek elleni védelemhez. Hibaelhárítás Lehetnek olyan kisebb üzemzavarok, amelyek okát saját maga is meg tudja szüntetni. Kövesse az alábbi táblázatban ismertetett utasításokat. Ha nem tudja elhárítani az akkus fúró-csavarozó hibáját, vegye fel a kapcsolatot az ügyfélszolgálattal. Semmi esetre se próbálja az akkus fúró-csavarozó saját maga megjavítani. Probléma Lehetséges ok Hibaelhárítás módja 1. Az akkus fúró-csavarozót nem lehet elindítani. 2. Az akkumulátor nem töltődik. Az akkumulátor töltése gyenge. Az akkumulátor nem illeszkedik megfelelően. A forgásirány kapcsoló középállásban van. Az akkumulátor nem illeszkedik megfelelően. A hálózati csatlakozó nincs helyesen bedugva. A hálózati csatlakozóaljzatban nincs áram. A hálózati tápegység, az akkumulátor vagy a töltő meghibásodott. Töltse fel az akkumulátort (lásd Az akkumulátor feltöltése c. fejezet). Ütközésig tolja az akkumulátort az akkus fúró-csavarozóra, hogy a helyére kattanjon. Nyomja be teljesen hátramenetbe vagy előremenetbe a kapcsológombot. Úgy csúsztassa az akkumulátort a töltőre 10, hogy illeszkedjenek rá az akkumulátor érintkezői. Az akkumulátornak be kell kattannia a töltőbe. Rendszeresen ellenőrizze a hálózati csatlakozó helyes pozícióját. Egy másik készüléket rácsatlakoztatva ellenőrizze a hálózati csatlakozóaljzatot. Vegye fel a kapcsolatot az ügyfélszolgálattal. 23

24 Műszaki adatok Műszaki adatok Akkus fúró-csavarozó Modell: WB 12-2 Cikk szám: Üresjárati fordulatszám: 1. sebességfokozat: 0 és 400 perc -1 között 2. Sebességfokozat: 0 és 1300 perc -1 között A gyorsbefogó fúrótokmány befogása: 10 mm Akkumulátor Akkumulátor modellazonosító: WB12-2/1 Feszültség: 12 V Kapacitás: 1,5 Ah Típus: Töltési időtartam: Töltőkészülék Eszközazonosító szám: Tápfeszültség: Kimeneti feszültség: Védelmi osztály: lítiumion-akkumulátor (Li ion) kb. 60 perc TF G V~ / 50 Hz 12,8 V / 2 A 2 8 HSS fúró, méretek 1,5 mm, 2,0 mm, 2,5 mm, 3,0 mm, 3,5 mm, 4,0 mm, 5,0 mm, 6,0 mm 8 bit PZ1, PZ2, PH1, PH2, nyílás 4, 6, T20, T25 Mágneses bittartó Zajkibocsátás Hangteljesítményszint L WA : Normál eltérés K WA : L pa hangnyomásszint: Normál eltérés K pa : Kéz, kar vibrálása Fúrás fémbe a h, D : Normál eltérés K: Csavarozás a h : Normál eltérés K: 73,9 db(a) 3 db(a) 62,9 db(a) 3 db(a) 1,580 m/s2 1,500 m/s2 0,969 m/s2 1,500 m/s2 24

25 Zaj- és vibrációs tájékoztató A megadott zaj- és vibrációs értékeket az EN , az EN és az EN szabványok szerint számították ki. Zaj- és vibrációs tájékoztató A megadott rezgés kibocsátási érték meghatározása szabványos eljárással történt, és valamely elektromos szerszám másikkal történő összehasonlítására használható. A megadott rezgéskibocsátási érték alapadatként használható a működés romlásának kezdeti becslésére is. VIGYÁZAT! Sérülésveszély rezgéstől! A kibocsátott rezgés értéke az elektromos szerszám használata közben eltérhet a megadott értéktől, az elektromos szerszám használatának módjától függően. Határozzon meg biztonsági intézkedéseket a kezelő védelmére. Ennek során történik a tényleges használati feltételek figyelembe vételével a hátrányos hatás becslése. (Ilyenkor az üzemi ciklus minden részét figyelembe kell venni, tehát azt az időt is, amikor az elektromos szerszám ki van kapcsolva, és azt is, amikor ugyan be van kapcsolva, de csak üresen jár.) VIGYÁZAT! Halláskárosodás! A zaj halláskárosodást okozhat. Csak megfelelő hallásvédővel dolgozzon. A közelben tartózkodó személyeknek is hallásvédőt kell viselniük. VIGYÁZAT! Zajterhelés! Bizonyos zajterhelés nem kerülhető el a gép használata során. Az erős zajjal járó munkát végezzék engedélyezett, erre kijelölt időkben. Szükség esetén tartson pihenőidőt és a feltétlenül szükséges tartamúra korlátozza a munkát. 25

26 Leselejtezés Leselejtezés A csomagolás leselejtezése A csomagolást szétválogatva tegye a hulladékba. A kartont és papírt a papír, a fóliát a műanyag szelektív hulladékgyűjtőbe tegye. Elhasznált készülékek leselejtezése (Az Európai Unión belül alkalmazandó, illetve azokban az országokban, ahol van szelektív hulladékgyűjtés.) A leselejtezett készülék nem kerülhet a háztartási hulladékba! Amennyiben az akkus fúró-csavarozó használhatatlanná válik, a törvény előírásai szerint minden felhasználó köteles azt a háztartási hulladéktól elkülöníteni, és le kell adnia a legközelebbi gyűjtőállomáson. Így biztosítható a leselejtezett készülékek szakszerű újrahasznosítása, és megelőzhető a környezet károsítása. Az elektromos készülékek ezért vannak ellátva a fenti jelöléssel. A telepek és akkumulátorok nem kerülhetnek a háztartási hulladékba! A fogyasztónak törvényi kötelezettsége, hogy a használt elemeket és akkumulátorokat a lakókörnyezetében felállított gyűjtőpontokon vagy a kereskedésben leadja, függetlenül attól, hogy azok káros anyagot* tartalmaznak vagy sem. Így érhető el, hogy azok bekerüljenek a környezetbarát hulladékkezelési rendszerbe. * a következő jellel van ellátva: Cd = kadmium, Hg = higany, Pb = ólom 26

27 EK Megfelelőségi Nyilatkozat Megfelelőségi nyilatkozat EK Megfelelőségi Nyilatkozat A nyilatkozat alábbiakban ismertetett tárgya megfelel az Európai Parlament és az Európai Tanács június 8-i egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására vonatkozó 2011/65/EU irányelvének. Meister Werkzeuge GmbH Oberkamper Straße D Wuppertal Megfelelőségi Nyilatkozat Kijelentjük, hogy a következő berendezés V-OS LI-ION AKKUS FÚRÓ-CSAVAROZÓ + Töltő AKKUS FÚRÓ-CSAVAROZÓ Toltő WB 12-2 TF G Workzone Nr / megfelel a következő EK-irányelveknek: 2006/95 EC 2006/42 EC 2004/108 EC Alkalmazott harmonizált szabványok: Wuppertal, EN :2009+A11:2010 EN :2010 EN :2010 EN :2012+A11:2014 EN :2004+A2:2010 EN 62233:2008 EN 62471:2008 EN :2006+A1:2009+A2:2011 EN :2006+A1:2009+A2:2009 EN :2008 EN :1997+A1:2001+A2:2008 EN 62133:2013 Ingo Heimann (M.Sc.) Technische Leitung/Produktentwicklung Meister Werkzeuge GmbH Oberkamper Straße D Wuppertal A műszaki dokumentumok megőrzése 27

28 28

29 4 1 JÓTÁLLÁSI ADATLAP 12 V-OS LI-ION AKKUS FÚRÓ-CSAVAROZÓ A fogyasztó adatai: Név: Cím: A vásárlás dátuma * : * Javasoljuk, hogy a jótállási tájékoztatóval együtt őrizze meg a vásárláskor kapott nyugtát / számlát is. A vásárlás helye: A hiba leírása: Aláírás: Kérjük, hogy a jótállási igény nem személyes érvényesítése esetén a kitöltött jelen jótállási adatlapot és a hibás terméket az alábbi címre küldje be: Meister Werkzeuge GmbH Kundenservice Oberkamper Str. 39 Warenannahme Tor Wuppertal GERMANY A FOGYASZTÁSI CIKK TÍPUSA: WB 12-2 GYÁRTÁSI SZÁM: /2015 Brezplačna telefonska pomoč ÉV JÓTÁLLÁS

30 JÓTÁLLÁSI TÁJÉKOZTATÓ A fogyasztóval szerződést kötő vállalkozás cégneve és címe: Aldi Magyarország Élelmiszer Bt. Mészárosok útja Biatorbágy NGARY A fogyasztási cikk azonosítására alkalmas megnevezése: Akkus fúró-csavarozó Kicserélés esetén ennek időpontja: 07/2015 A gyártó neve, címe: Meister Werkzeuge GmbH Oberkamper Str Wuppertal GERMANY A fogyasztási cikk típusa: A fogyasztási cikk gyártási száma (ha van): A javítószolgálat neve, címe és telefonszáma: Meister Werkzeuge GmbH, Kundenservice, Oberkamper Str. 39, Warenannahme Tor 1, Wuppertal, GERMANY,, A jótállással kapcsolatos általános szabályok A Magyarország területén vásárolt új tartós fogyasztási cikkek esetén 3 évre vállalunk jótállást. Az elhasználódó, ill. kopó alkatrészekre (pl. világítótestek, akkumulátorok, gumiabroncsok, stb.) a jótállási idő rendeltetésszerű használat esetén 1 év. A napi használat során keletkező sérülésekre (pl. karcolások, horpadások, stb.) a jótállás nem vonatkozik. A jótállási határidő a fogyasztási cikk fogyasztó részére történő átadása napjával kezdődik. A határidő elmulasztása jogvesztéssel jár. Nem számít bele a jótállás elévülési idejébe a kijavítási időnek az a része, amely alatt a fogyasztó a fogyasztási cikket nem tudja rendeltetésszerűen használni. A fogyasztási cikknek a kicseréléssel vagy a kijavítással érintett részére a jótállási igény elévülése újból kezdődik. Ezt a szabályt kell alkalmazni arra az esetre is, ha a kijavítás következményeként új hiba keletkezik. A jótállás a fogyasztó jogszabályból eredő jogait nem érinti. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti. A jótállásból eredő jogokat a fogyasztási cikk tulajdonosa érvényesítheti, feltéve, hogy fogyasztónak minősül. A jótállásból eredő jogokat a fogyasztási cikk tulajdonjogának átruházása esetén az új tulajdonos érvényesítheti. A jótállásból eredő jogok a jótállási jeggyel érvényesíthetőek. A jótállási jegy szabálytalan kiállítása vagy a jótállási jegy fogyasztó rendelkezésére bocsátásának elmaradása a jótállás érvényességét nem érinti. A jótállási jegy fogyasztó rendelkezésére bocsátásának elmaradása esetén a szerződés megkötését bizonyítottnak kell tekinteni, ha az ellenérték megfizetését igazoló bizonylatot - számlát vagy nyugtát - a fogyasztó bemutatja. Ebben az esetben a jótállásból eredő jogok a számlával, ill. nyugtával érvényesíthetőek. A fogyasztó mindennemű jótállási igényét érvényesítheti a magyarországi Aldi áruházakban, míg a kijavítás iránti igény a jótállási jegyen feltüntetett javítószolgálatnál közvetlenül is

31 érvényesíthető. A jótállási kötelezettség teljesítésével kapcsolatos költségek vállalkozásunkat terhelik. Ha a fogyasztási cikk meghibásodásában a fogyasztót terhelő karbantartási kötelezettség elmulasztása is közrehatott, a jótállási kötelezettség teljesítésével felmerült költségeket közrehatása arányában a fogyasztó köteles viselni, ha a fogyasztási cikk karbantartására vonatkozó ismeretekkel rendelkezett, vagy ha vállalkozásunk e tekintetben tájékoztatási kötelezettségének eleget tett. Kicserélés vagy elállás esetén a fogyasztó nem köteles a fogyasztási cikknek azt az értékcsökkenését megtéríteni, amely a rendeltetésszerű használat következménye. A fogyasztó a kellékhibás teljesítés okán felmerült kárait a Ptk. 6:174 szerint érvényesítheti. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható fogyasztási cikket az üzemeltetés helyén kell megjavítani. Ha a kijavítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el- és visszaszállításról vállalkozásunk, vagy - a javítószolgálatnál közvetlenül érvényesített kijavítás iránti igény esetén - a javítószolgálat gondoskodik. Ha a fogyasztó a fogyasztási cikk meghibásodása miatt a vásárlástól számított 3 munkanapon belül érvényesít csereigényt, vállalkozásunk köteles a fogyasztási cikket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. Amennyiben a hibás fogyasztási cikket már nem tartjuk készleten, úgy a teljes vételárat visszatérítjük. A szerviz és a forgalmazó a kijavítás során nem felel a fogyasztási cikken a fogyasztó, ill. harmadik személy által esetlegesen tárolt adatokért vagy beállításokért. A javítószolgálat fenti címén a jótállási idő lejártát követően is lehetőséget biztosítunk a hibás fogyasztási cikk kijavítására, amelynek költsége azonban a fogyasztót terheli. A jótállási igény bejelentése A fogyasztó a hiba felfedezése után késedelem nélkül köteles a hibát a vállalkozásunkkal közölni. A hiba felfedezésétől számított két hónapon belül közölt hibát késedelem nélkül közöltnek kell tekinteni. A közlés késedelméből eredő kárért a fogyasztó felelős. A jótállási igényt a fogyasztási cikk minden olyan hibája miatt határidőben érvényesítettnek kell tekinteni, amely a megjelölt hibát előidézte. Ha a fogyasztó a jótállási igényét a fogyasztási cikknek - a megjelölt hiba szempontjából - elkülöníthető része tekintetében érvényesíti, a jótállási igény a fogyasztási cikk egyéb részeire nem minősül érvényesítettnek. Mentesülés a jótállási felelősség alól Nem teljesít hibásan vállalkozásunk, ha a fogyasztó a hibát a vásárlás időpontjában ismerte, vagy a hibát a vásárlás időpontjában ismernie kellett. Vállalkozásunk mentesül továbbá a jótállási kötelezettség alól, ha bizonyítja, hogy a hiba oka a vásárlás után keletkezett (pl. rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár). A rendeltetésellenes használat elkerülése céljából a fogyasztási cikkhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be.

32 A fogyasztót a jótállás alapján megillető jogok A fogyasztó a Ptk. 6:159. -ában rögzített szabályok szerint - kijavítást vagy kicserélést igényelhet, kivéve, ha a választott jótállási igény teljesítése lehetetlen, vagy ha az a kötelezettnek - másik jótállási igény teljesítésével összehasonlítva - aránytalan többletköltséget eredményezne, figyelembe véve a fogyasztási cikk hibátlan állapotban képviselt értékét, a szerződésszegés súlyát és a jótállási jog teljesítésével a jogosultnak okozott érdeksérelmet; - vagy a vételár arányos leszállítását igényelheti, a hibát a kötelezett költségére maga kijavíthatja vagy mással kijavíttathatja, vagy a szerződéstől elállhat, ha vállalkozásunk a kijavítást vagy a kicserélést nem vállalta, ill. ha ezen kötelezettségének megfelelő határidőn belül, a fogyasztó érdekeit kímélve nem tud eleget tenni, vagy ha a fogyasztónak a kijavításhoz vagy kicseréléshez fűződő érdeke megszűnt. Jelentéktelen hiba miatt elállásnak nincs helye. A kijavítást vagy kicserélést - a fogyasztási cikk tulajdonságaira és a jogosult által elvárható rendeltetésére figyelemmel - megfelelő határidőn belül, a jogosult érdekeit kímélve kell elvégezni. A fogyasztó a választott jótállási jogáról másikra térhet át, az áttéréssel okozott költséget köteles azonban vállalkozásunknak megfizetni, kivéve, ha az áttérésre vállalkozásunk adott okot, vagy az áttérés egyébként indokolt volt. A kijavítási igény bejelentésének időpontja: A kijavításra történő átvétel időpontja: A hiba oka: A kijavítás módja: A fogyasztónak történő visszaadás időpontja: Kicserélés esetén ennek időpontja: A javítószolgálat neve és címe: Kelt, aláírás, bélyegző:

33 Forgalmazó: Meister Werkzeuge GmbH Oberkamper Str Wuppertal GERMANY A FOGYASZTÁSI CIKK TÍPUSA: WB 12-2 GYÁRTÁSI SZÁM: / ÉV JÓTÁLLÁS
