1 Öntözéstechnikai Katalógus Öntözéstechnikai Termékek Nemzetközi Katalógusa Házi kertek Közparkok Sportpályák

2 Tartalomjegyzék Alkalmazási területek Mikroöntözés EZ Drip sorozat DL2000 és RG2000 sorozat Maxijet sorozat Kis területű gyepfelületek öntöző fejei LPS sorozat Z sorozat Z PRX-es sorozat Fix szórásszögű 570 MPR fúvókák Változtatható szórásszögű 570 MPR fúvókák es sorozat as sorozat es sorozat, PCD táblázat koröntözők és adapterek Közepes es szórófejek as sorozat es sorozat XP-300-as sorozat Super 700-as sorozat V-1550-es sorozat SimpleSet EZ Adjust sorozat Super Funny Pipe Nagy területű gyepfelületek öntöző fejei es sorozat es sorozat Vezérlő szelepek EZ-Flo sorozat EZ-Flo -Plus sorozat es sorozat, vízkonnektorok /264-es sorozat /260-as sorozat es sorozat P-220-as sorozat /220-as sorozat Vezérlő automaták Remote 1000/3000 elemes vezérlők GreenKeeper 212 sorozat Vision II Plus sorozat Custom Command sorozat (Műanyag és Fém) Esőkapcsoló Elektromos-Hidraulikus átalakítók Tartozékok Műszaki adatok A jelen katalógusban lévő összes leírás a nyomtatás időpontjában pontos, de az adatok külön értesítés nélkül megváltozhatnak. 2

3 Mikroöntözés alkatrészei Toro EZ Drip sorozat EZ Drip polietilén cső Turbo-SC Plus és Turbo-Key csepegtető gombák Tüskék és Tartozékok Fittingek Toro DL2000 sorozat EZ Drip nyomás-szabályozók Toro Maxijet sorozat Mikroöntöző fúvókák és szerelvények Tartalomjegyzék /Mikroöntözés alkatrészei AGE új generációs csepegtető gomba Mikroöntöző fúvókabetétek EZ-2 csepegtető gomba DL2000 spagetti csepegtetőcső (2 l/ora) Pálcás mikroöntözők Nyomáskompenzált elosztó DL2000 típusú csepegtető cső 1,8 és 3,6 l/ora Nyomás kompenzált modulok EZ Drip nyomás kompenzált elosztó Lyukasztó szerszám DL2000 sorozat tartozékok Szűrők Mikro csap 3

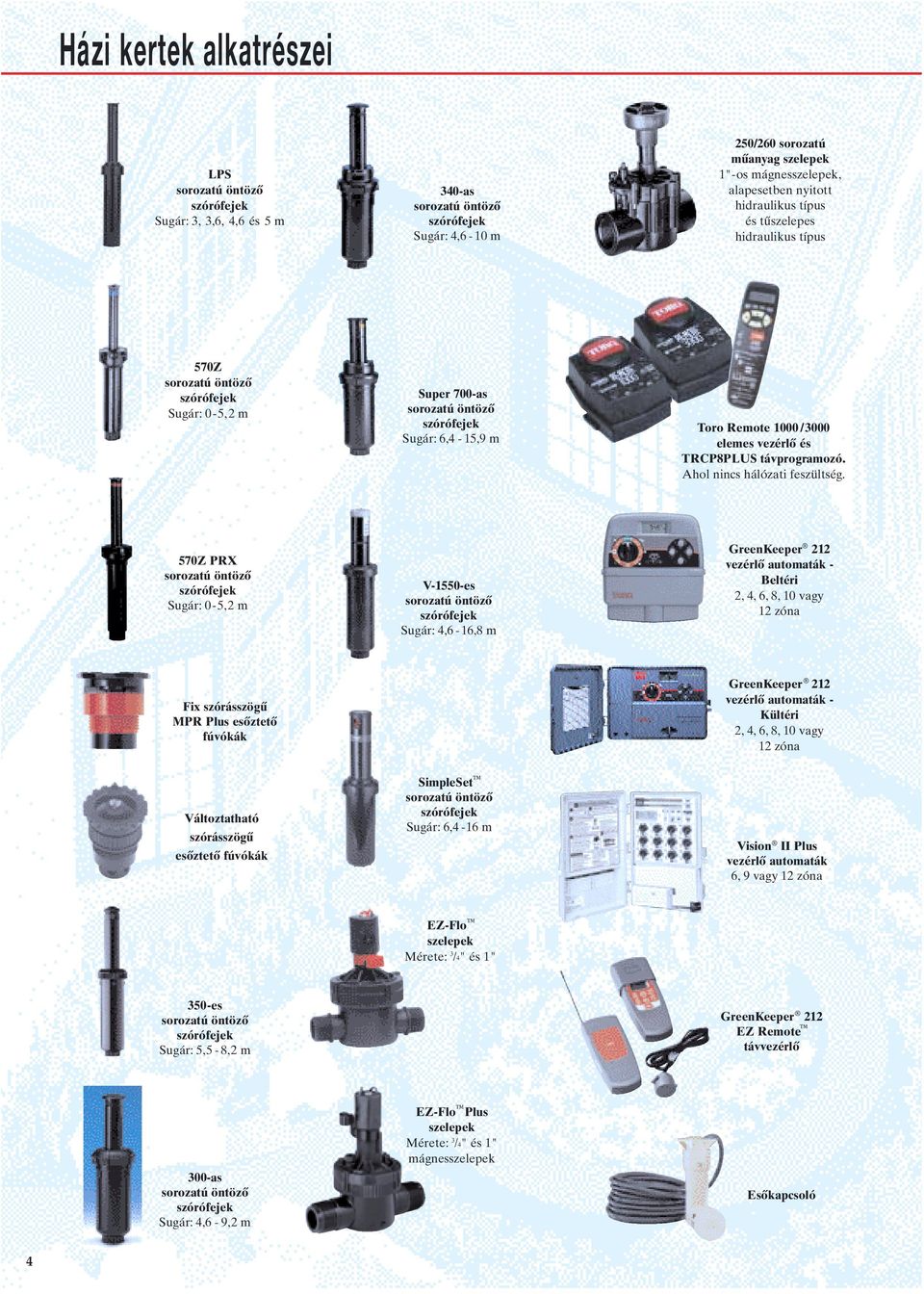

4 Házi kertek alkatrészei LPS sorozatú öntöző szórófejek Sugár: 3, 3,6, 4,6 és 5 m 340-as sorozatú öntöző szórófejek Sugár: 4,6-10 m 250/260 sorozatú műanyag szelepek 1"-os mágnesszelepek, alapesetben nyitott hidraulikus típus és tűszelepes hidraulikus típus 570Z sorozatú öntöző szórófejek Sugár: 0-5,2 m Super 700-as sorozatú öntöző szórófejek Sugár: 6,4-15,9 m Toro Remote 1000 /3000 elemes vezérlő és TRCP8PLUS távprogramozó. Ahol nincs hálózati feszültség. 570Z PRX sorozatú öntöző szórófejek Sugár: 0-5,2 m V-1550-es sorozatú öntöző szórófejek Sugár: 4,6-16,8 m GreenKeeper 212 vezérlő automaták - Beltéri 2, 4, 6, 8, 10 vagy 12 zóna Fix szórásszögű MPR Plus esőztető fúvókák GreenKeeper 212 vezérlő automaták - Kültéri 2, 4, 6, 8, 10 vagy 12 zóna Változtatható szórásszögű esőztető fúvókák SimpleSet sorozatú öntöző szórófejek Sugár: 6,4-16 m Vision II Plus vezérlő automaták 6, 9 vagy 12 zóna EZ-Flo szelepek Mérete: 3 /4" és 1" 350-es sorozatú öntöző szórófejek Sugár: 5,5-8,2 m GreenKeeper 212 EZ Remote távvezérlő 300-as sorozatú öntöző szórófejek Sugár: 4,6-9,2 m EZ-Flo Plus szelepek Mérete: 3 /4" és 1" mágnesszelepek Esőkapcsoló 4

5 Közparkok alkatrészei 570Z sorozatú öntöző szórófejek Sugár: 0-5,2 m 570Z PRX sorozatú öntöző szórófejek Sugár: 0-5,2 m EZ Adjust -es sorozatú öntöző szórófejek Sugár: 6,4-16 m 2001 típusú szórófejek Sugár: 15-21,7 m Custom Command vezérlő automaták 12, 15, 18 vagy 24 zóna Házi kertek alkatrészei / Közparkok alkatrészei Vision II Plus vezérlő automaták 6, 9 vagy 12 zóna 300-as sorozatú öntöző szórófejek Sugár: 4,6-9,2 m 640 típusú szórófejek Sugár: 14,3-20,4 m 340-es sorozatú öntöző szórófejek Sugár: 4,6-10 m 252 sorozat szelepei Méret: 1", 1 1 /2" és 2" V-1550-es sorozatú öntöző szórófejek Sugár: 4,6-16,8 m P-220 sorozat műanyag szelepei Méret: 1"- 3" 5

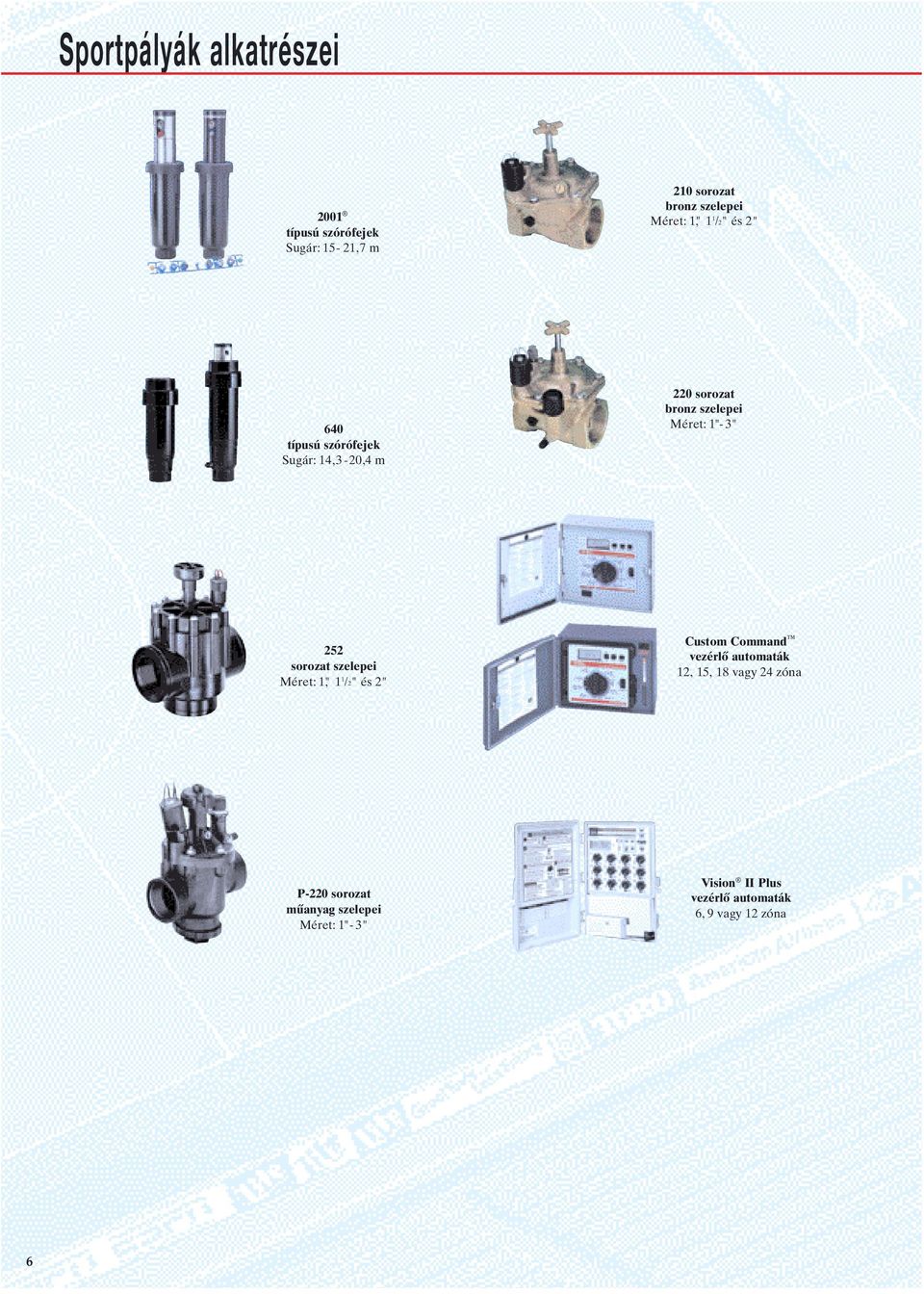

6 Sportpályák alkatrészei 2001 típusú szórófejek Sugár: 15-21,7 m 210 sorozat bronz szelepei Méret: 1," 1 1 /2" és 2" 640 típusú szórófejek Sugár: 14,3-20,4 m 220 sorozat bronz szelepei Méret: 1"- 3" 252 sorozat szelepei Méret: 1," 1 1 /2" és 2" Custom Command vezérlő automaták 12, 15, 18 vagy 24 zóna P-220 sorozat műanyag szelepei Méret: 1"- 3" Vision II Plus vezérlő automaták 6, 9 vagy 12 zóna 6

7 Mikroöntözés 7

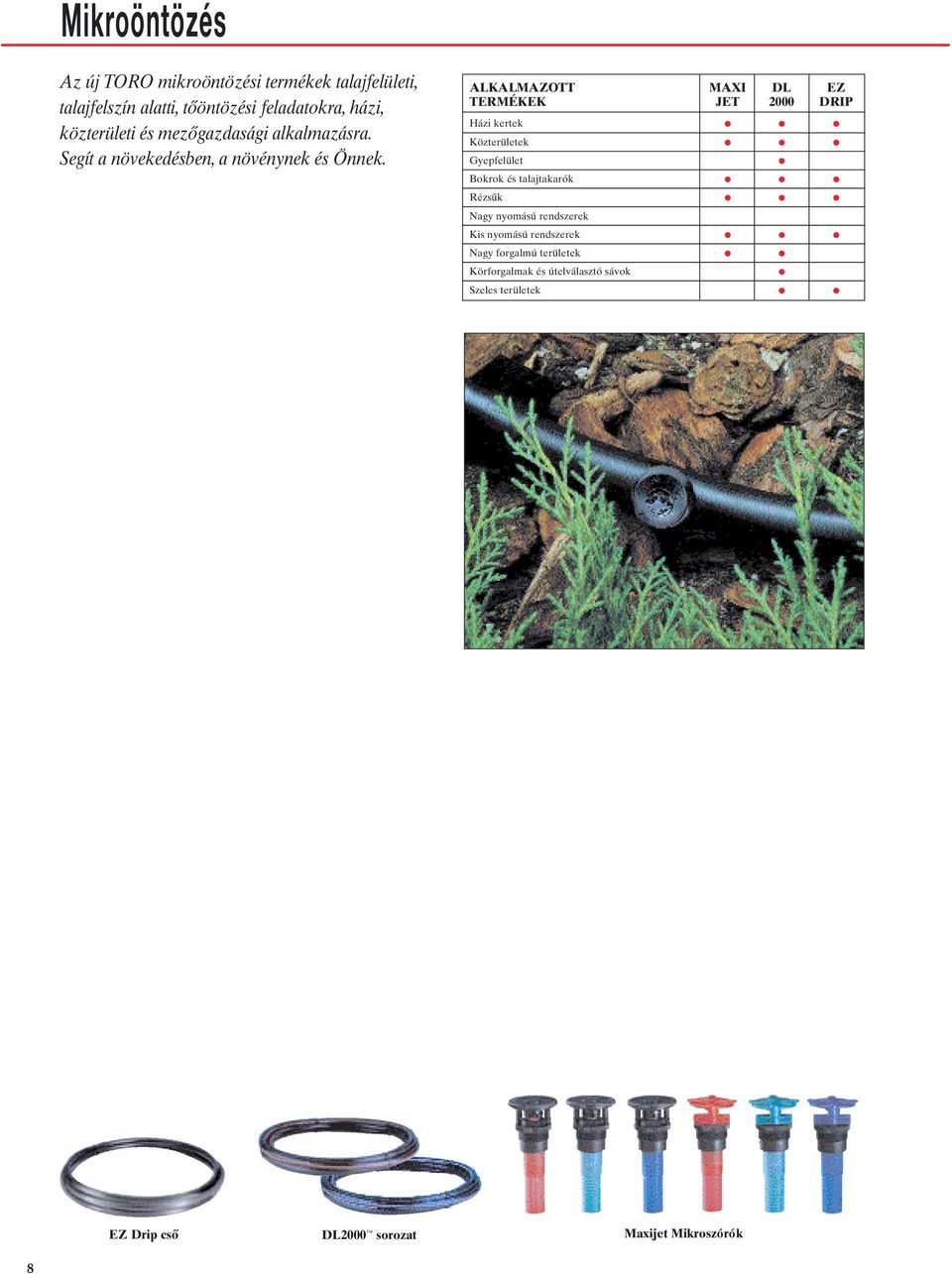

8 Mikroöntözés Az új TORO mikroöntözési termékek talajfelületi, talajfelszín alatti, tőöntözési feladatokra, házi, közterületi és mezőgazdasági alkalmazásra. Segít a növekedésben, a növénynek és Önnek. ALKALMAZOTT MAXI DL EZ TERMÉKEK JET 2000 DRIP Házi kertek Közterületek Gyepfelület Bokrok és talajtakarók Rézsűk Nagy nyomású rendszerek Kis nyomású rendszerek Nagy forgalmú területek Körforgalmak és útelválasztó sávok Szeles területek EZ Drip cső DL2000 sorozat Maxijet Mikroszórók 8

9 EZ Drip sorozat Egyszerű a víztakarékosság az EZ Drip sorozattal. A mikroöntözés ideális eszköze az EZ Drip csepegtetőcső és csepegtetőtestek. EZ Drip cső Tulajdonságai Kiváló minőségű alapanyagból gyártott lágy polietilén (PE) cső Erős és tartós konstrukció A belső átmérő és falvastagság megfelel az A.S.A.E. szabványnak Speciális adalékanyaggal megnövelt UV ellenállás. Minőségbiztosított gyártási eljárás Opcionális lila csíkos kivitel az újrafelhasznált víz jelzésére Korlátozott 7 éves garancia Műszaki adatok Működési nyomástartomány: bar Turbo-SC Plus és Turbo-Key csepegtető gombák Jellemzők Vízkibocsátás TSC-05/ TK-05: 2 l/óra (0.5 GPH gallon/óra), kék TSC-10/ TK-10: 4 l/óra (1 GPH gallon/óra), fekete TSC-20/ TK-20: 8 l/óra (2 GPH gallon/óra), piros Színkódolt vízmennyiség jelzés Öntisztító kivitel Ideális, ahol kevés a rendelkezésre álló vízmennyiség Nyomáskompenzált (Turbo-SC Plus) Kimeneti csatlakozótüske 4/6-mm-es mikrocsőhöz 4/6 mm körmös bemeneti csatlakozó Vegyszerálló Csomagolási egység: 25 db Műszaki adatok Javasolt nyomás: Turbo-SC Plus: 1,0-3,5 Bar (15-50 PSI) Turbo-Key: 1,0 Bar (15 PSI) Vízmennyiség: 2-8 liter/óra EZ Drip cső EZ Drip csepegtetőcső (Lila csíkkal az újrafelhasznált víz jelzésére) Cikkazonosító EZH EZH EZH NP* EZH NP* Névleges belső átmérő 16mm/.62" 16mm/.62" Névleges külső átmérő 18mm/.71" 18mm/.71" Súly (305m) 18 Kg/40.0 lbs. 18 Kg/40.0 lbs. Minimális belső átmérő 15mm/.61" 15mm/.61" Maximális belső átmérő 16mm/.62" 16mm/.62" Minimális falvastagság 1mm/.05" 1mm/.05" Maximális falvastagság 1mm/.05" 1mm/.05" Tekercs hossz 30,5m/100' 152,4 m/500' Tekecs súlya 1,8 Kg/4 lbs. 9,0 Kg/20 lbs. Névleges nyomás 4,1 Bar/60 PSI 4,1 Bar/60 PSI *Lila csíkos kivitel az újrafelhasznált víz jelzésére Turbo-SC Plus vízkibocsátási adatai - Metrikus bar 2 liter/óra 4 liter/óra 8 liter/óra 0,35 1,59 2,79 5,36 0,70 1,68 3,70 7,00 1,00 1,77 3,64 7,51 1,35 1,83 3,63 7,90 1,50 1,87 3,71 8,09 1,75 1,90 3,79 8,14 2,00 1,92 3,82 8,15 2,25 1,94 3,83 8,08 2,50 1,92 3,82 7,93 2,75 1,89 3,79 7,73 3,00 1,87 3,74 7,49 3,25 1,83 3,67 7,21 3,50 1,77 3,57 6,90 3,75 1,71 3,46 Turbo- Key vízkibocsátási adatai - Metrikus bar 2 liter/óra 4 liter/óra 8 liter/óra 0,35 1,15 2,37 4,65 0,70 1,70 3,48 6,91 1,00* 1,97 4,02 7,97 1,35 2,20 4,50 8,90 1,50 2,40 4,95 9,75 1,75 2,59 5,34 10,52 2,00 2,79 5,70 11,24 *Javasolt működési nyomás Turbo-SC Plus vízkibocsátási adatai - Angol PSI 1 2 gallon/óra 1 gallon/óra 2 gallon/óra Turbo- Key vízkibocsátási adatai - Angol PSI 1 2 gallon/óra 1 gallon/óra 2 gallon/óra * *Javasolt működési nyomás Mikroszórófejek / EZ Drip sorozat EZ Drip cső rendelési segédlet Turbo sorozat rendelési segédlet EZH 0XX XXX E XXX XX Megnevezés Méret Hossz Opció EZH EZ Drip 25 6 mm ( 1 4") m (100') E újrafelhasznált cső mm ( 1 2") m (500') víz Megnevezés TSC Turbo SC Plus csepegtető gomba TK Turbo Key csepegtető gomba Vízmennyiség 05 2 LPH (0.5 GPH) 10 4 LPH (1 GPH) 20 8 LPH (2 GPH) Példa: 13 mm átmérőjű, 30 m hosszú EZ Drip cső azonosítása: EZH Példa: Turbo SC Plus csepegtető gomba 4 liter/óra teljesítménnyel: TSC 10 (Folytatás a következő oldalon) 9

10 EZ Drip sorozat (Folytatás az előző oldalról) AGE új generációs csepegtetőtest Tulajdonságok Vízkibocsátás AG-05-BC: 2 liter/óra (0.5 GPH), kék AG -10-BC: 4 liter/óra (1 GPH), fekete AG -20-BC: 8 liter/óra (2 GPH), piros Színkódolt vízmennyiség jelzés Nyomáskompenzált Öntisztító turbulens áramlás Önzáró, csepegésmentes kivitel Öntisztítás leálláskor a nyomáscsökkenés hatására Rovarvédő fedéllel is kapható Csomagolási egység: 25 db Műszaki adatok Működési nyomástartomány: 1,0-4,0 Bar (15-60 PSI) Vízkibocsátás: 2-8 liter/óra EZ-2 csepegtetőtest Jellemzők Vízkijuttatás EZ -2-10: 4 l/óra (1 GPH), fekete EZ -2-20: 8 l/óra (2 GPH), piros EZ -2-40: 16 l/óra (4 GPH), barna Gazdaságos megoldás rövid, vízszintes ágakhoz Gyors telepítés közvetlenül a PE csőre A kimenetre csatlakoztatható 4/6 mm cső (Azonosító: EH ) a pontos vízkijuttatáshoz Bevált kivitel EZ-2 lyukasztó szerszám Nagymérető, eltömődés mentes, tisztítható járat Csomagolási egység: 25 db Mőszaki adatok Javasolt működési nyomás: 1,0 Bar (15 PSI) Vízmennyiség: 4-16 l/óra (1-4 GPH) AGE vízkijuttatás - Metrikus AGE vízkijuttatás - Angol EZ-2 vízkibocsátás - Metrikus EZ-2 vízkibocsátás - Angol bar 2 l /óra 4 l /óra 8 l /óra 1,0 1,8 4,1 7,6 1,25 1,9 4,1 8,1 1,5 1,9 4,0 8,2 1,75 2,0 3,9 8,1 2,0 2,0 3,8 8,1 2,25 2,0 3,7 8,1 2,5 2,0 3,8 8,1 2,75 2,0 3,8 8,1 3,0 1,9 3,9 8,1 3,25 1,9 3,9 8,0 3,5 1,8 3,9 8,0 3,75 1,8 3,9 7,9 4,0 1,8 3,9 7,8 PSI 1 2 gallon/óra 1 gallon /óra 2 gallon/óra bar 2 l /óra 4 l /óra 8 l /óra 0,5 2,68 4,64 9,55 0,75 3,54 5,94 12,3 1,0* 4,09 7,04 14,5 1,25 4,87 8,38 16,4 1,5 5,56 9,48 18,2 1,75 6,11 10,3 19,9 2,0 6,66 11,0 21,6 2,25 7,11 11,6 23,0 2,5 7,43 12,1 24,2 2,75 7,57 12,6 25,3 *Javasolt nyomás PSI 1 2 gallon/óra 1 gallon /óra 2 gallon/óra * AGE csepegtető gomba rendelési segédlet EZ-2 rendelési segédlet AG XX BC EZ-2 XX Megnevezés Vízmennyiség Változat AG AGE új generációs 05 2 LPH (0.5 GPH) BC Rovar fedél csepegtető gomba 10 4 LPH (1 GPH) 20 8 LPH (2 GPH) Megnevezés EZ 2 EZ-2 csepegtetőtest Vízkibocsátás 10 4 LPH (1 GPH) 20 8 LPH (2 GPH) LPH (4 GPH) Példa: AGE csepegtető gomba 8 l/óra teljesítményű, rovarfedéllel: AG 20 BC Példa: EZ-2 csepegtető gomba 16 l/óra teljesítménnyel: EZ 2 40 Turbo-SC Plus és Turbo-Key csepegtető gombák AGE új generációs csepegtetőtest EZ-2 csepegtetőtest 10

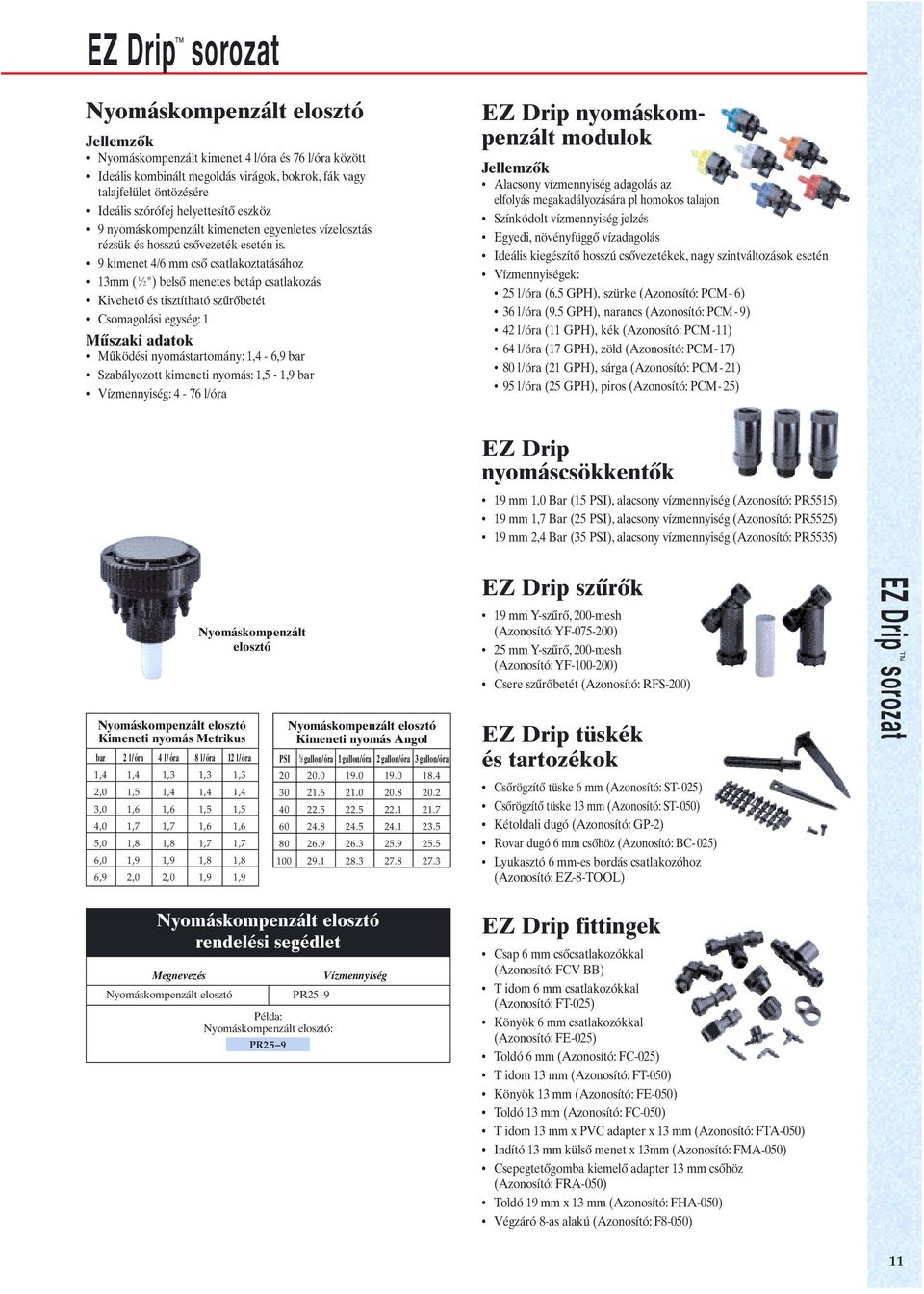

11 EZ Drip sorozat Nyomáskompenzált elosztó Jellemzők Nyomáskompenzált kimenet 4 l/óra és 76 l/óra között Ideális kombinált megoldás virágok, bokrok, fák vagy talajfelület öntözésére Ideális szórófej helyettesítő eszköz 9 nyomáskompenzált kimeneten egyenletes vízelosztás rézsük és hosszú csővezeték esetén is. 9 kimenet 4/6 mm cső csatlakoztatásához 13mm ( 1 2") belső menetes betáp csatlakozás Kivehető és tisztítható szűrőbetét Csomagolási egység: 1 Műszaki adatok Működési nyomástartomány: 1,4-6,9 bar Szabályozott kimeneti nyomás: 1,5-1,9 bar Vízmennyiség: 4-76 l/óra EZ Drip nyomáskompenzált modulok Jellemzők Alacsony vízmennyiség adagolás az elfolyás megakadályozására pl homokos talajon Színkódolt vízmennyiség jelzés Egyedi, növényfüggő vízadagolás Ideális kiegészítő hosszú csővezetékek, nagy szintváltozások esetén Vízmennyiségek: 25 l/óra (6.5 GPH), szürke (Azonosító: PCM- 6) 36 l/óra (9.5 GPH), narancs (Azonosító: PCM- 9) 42 l/óra (11 GPH), kék (Azonosító: PCM-11) 64 l/óra (17 GPH), zöld (Azonosító: PCM-17) 80 l/óra (21 GPH), sárga (Azonosító: PCM- 21) 95 l/óra (25 GPH), piros (Azonosító: PCM- 25) EZ Drip nyomáscsökkentők 19 mm 1,0 Bar (15 PSI), alacsony vízmennyiség (Azonosító: PR5515) 19 mm 1,7 Bar (25 PSI), alacsony vízmennyiség (Azonosító: PR5525) 19 mm 2,4 Bar (35 PSI), alacsony vízmennyiség (Azonosító: PR5535) Nyomáskompenzált elosztó Nyomáskompenzált elosztó Kimeneti nyomás Metrikus bar 2 l/óra 4 l/ óra 8 l/óra 12 l/ óra 1,4 1,4 1,3 1,3 1,3 2,0 1,5 1,4 1,4 1,4 3,0 1,6 1,6 1,5 1,5 4,0 1,7 1,7 1,6 1,6 5,0 1,8 1,8 1,7 1,7 6,0 1,9 1,9 1,8 1,8 6,9 2,0 2,0 1,9 1,9 Nyomáskompenzált elosztó Kimeneti nyomás Angol PSI 1 2 gallon/óra 1 gallon/óra 2 gallon/óra 3 gallon/óra EZ Drip szűrők 19 mm Y-szűrő, 200-mesh (Azonosító: YF ) 25 mm Y-szűrő, 200-mesh (Azonosító: YF ) Csere szűrőbetét (Azonosító: RFS-200) EZ Drip tüskék és tartozékok Csőrögzítő tüske 6 mm (Azonosító: ST- 025) Csőrögzítő tüske 13 mm (Azonosító: ST- 050) Kétoldali dugó (Azonosító: GP-2) Rovar dugó 6 mm csőhöz (Azonosító: BC- 025) Lyukasztó 6 mm-es bordás csatlakozóhoz (Azonosító: EZ-8-TOOL) EZ Drip sorozat Nyomáskompenzált elosztó rendelési segédlet Megnevezés Nyomáskompenzált elosztó PR25 9 Példa: Nyomáskompenzált elosztó: PR25 9 Vízmennyiség EZ Drip fittingek Csap 6 mm csőcsatlakozókkal (Azonosító: FCV-BB) T idom 6 mm csatlakozókkal (Azonosító: FT-025) Könyök 6 mm csatlakozókkal (Azonosító: FE-025) Toldó 6 mm (Azonosító: FC-025) T idom 13 mm (Azonosító: FT-050) Könyök 13 mm (Azonosító: FE-050) Toldó 13 mm (Azonosító: FC-050) T idom 13 mm x PVC adapter x 13 mm (Azonosító: FTA-050) Indító 13 mm külső menet x 13mm (Azonosító: FMA-050) Csepegtetőgomba kiemelő adapter 13 mm csőhöz (Azonosító: FRA-050) Toldó 19 mm x 13 mm (Azonosító: FHA-050) Végzáró 8-as alakú (Azonosító: F8-050) 11

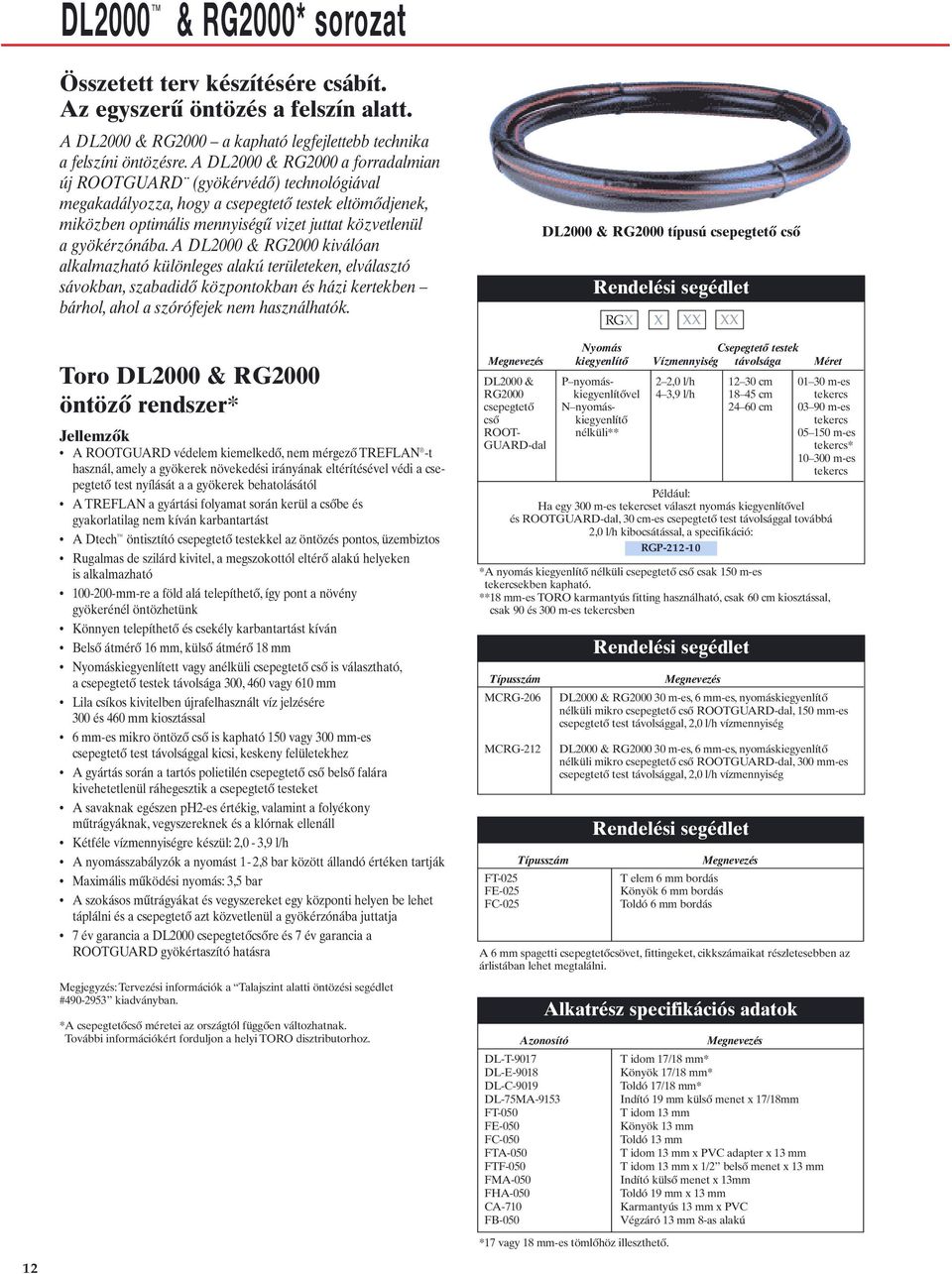

12 DL2000 & RG2000* sorozat Összetett terv készítésére csábít. Az egyszerű öntözés a felszín alatt. A DL2000 & RG2000 a kapható legfejlettebb technika a felszíni öntözésre. A DL2000 & RG2000 a forradalmian új ROOTGUARD (gyökérvédő) technológiával megakadályozza, hogy a csepegtető testek eltömődjenek, miközben optimális mennyiségű vizet juttat közvetlenül a gyökérzónába. A DL2000 & RG2000 kiválóan alkalmazható különleges alakú területeken, elválasztó sávokban, szabadidő központokban és házi kertekben bárhol, ahol a szórófejek nem használhatók. Toro DL2000 & RG2000 öntöző rendszer* Jellemzők A ROOTGUARD védelem kiemelkedő, nem mérgező TREFLAN -t használ, amely a gyökerek növekedési irányának eltérítésével védi a csepegtető test nyílását a a gyökerek behatolásától A TREFLAN a gyártási folyamat során kerül a csőbe és gyakorlatilag nem kíván karbantartást A Dtech öntisztító csepegtető testekkel az öntözés pontos, üzembiztos Rugalmas de szilárd kivitel, a megszokottól eltérő alakú helyeken is alkalmazható mm-re a föld alá telepíthető, így pont a növény gyökerénél öntözhetünk Könnyen telepíthető és csekély karbantartást kíván Belső átmérő 16 mm, külső átmérő 18 mm Nyomáskiegyenlített vagy anélküli csepegtető cső is választható, a csepegtető testek távolsága 300, 460 vagy 610 mm Lila csíkos kivitelben újrafelhasznált víz jelzésére 300 és 460 mm kiosztással 6 mm-es mikro öntöző cső is kapható 150 vagy 300 mm-es csepegtető test távolsággal kicsi, keskeny felületekhez A gyártás során a tartós polietilén csepegtető cső belső falára kivehetetlenül ráhegesztik a csepegtető testeket A savaknak egészen ph2-es értékig, valamint a folyékony műtrágyáknak, vegyszereknek és a klórnak ellenáll Kétféle vízmennyiségre készül: 2,0-3,9 l/h A nyomásszabályzók a nyomást 1-2,8 bar között állandó értéken tartják Maximális működési nyomás: 3,5 bar A szokásos műtrágyákat és vegyszereket egy központi helyen be lehet táplálni és a csepegtető azt közvetlenül a gyökérzónába juttatja 7 év garancia a DL2000 csepegtetőcsőre és 7 év garancia a ROOTGUARD gyökértaszító hatásra Megjegyzés: Tervezési információk a Talajszint alatti öntözési segédlet # kiadványban. *A csepegtetőcső méretei az országtól függően változhatnak. További információkért forduljon a helyi TORO disztributorhoz. Típusszám MCRG-206 MCRG-212 Típusszám FT-025 FE-025 FC-025 DL2000 & RG2000 típusú csepegtető cső Rendelési segédlet Megnevezés Rendelési segédlet T elem 6 mm bordás Könyök 6 mm bordás Toldó 6 mm bordás Megnevezés A 6 mm spagetti csepegtetőcsövet, fittingeket, cikkszámaikat részletesebben az árlistában lehet megtalálni. Azonosító DL-T-9017 DL-E-9018 DL-C-9019 DL-75MA-9153 FT-050 FE-050 FC-050 FTA-050 FTF-050 FMA-050 FHA-050 CA-710 FB-050 Rendelési segédlet RGX X XX XX Nyomás Csepegtető testek Megnevezés kiegyenlítő Vízmennyiség távolsága Méret DL2000 & RG2000 csepegtető cső ROOT- GUARD-dal P nyomáskiegyenlítővel N nyomáskiegyenlítő nélküli** 2 2,0 l/h 4 3,9 l/h cm cm cm Például: Ha egy 300 m-es tekercset választ nyomás kiegyenlítővel és ROOTGUARD-dal, 30 cm-es csepegtető test távolsággal továbbá 2,0 l/h kibocsátással, a specifikáció: RGP *A nyomás kiegyenlítő nélküli csepegtető cső csak 150 m-es tekercsekben kapható. **18 mm-es TORO karmantyús fitting használható, csak 60 cm kiosztással, csak 90 és 300 m-es tekercsben DL2000 & RG m-es, 6 mm-es, nyomáskiegyenlítő nélküli mikro csepegtető cső ROOTGUARD-dal, 150 mm-es csepegtető test távolsággal, 2,0 l/h vízmennyiség DL2000 & RG m-es, 6 mm-es, nyomáskiegyenlítő nélküli mikro csepegtető cső ROOTGUARD-dal, 300 mm-es csepegtető test távolsággal, 2,0 l/h vízmennyiség Alkatrész specifikációs adatok Megnevezés m-es tekercs m-es tekercs m-es tekercs* m-es tekercs T idom 17/18 mm* Könyök 17/18 mm* Toldó 17/18 mm* Indító 19 mm külső menet x 17/18mm T idom 13 mm Könyök 13 mm Toldó 13 mm T idom 13 mm x PVC adapter x 13 mm T idom 13 mm x 1/2 belső menet x 13 mm Indító külső menet x 13mm Toldó 19 mm x 13 mm Karmantyús 13 mm x PVC Végzáró 13 mm 8-as alakú *17 vagy 18 mm-es tömlőhöz illeszthető. 12

13 DL2000 & RG2000* sorozat *A DL2000 típus nem kapható Ausztráliában Az RG2000 típust csak Ausztráliában forgalmazzuk. Tipikus felszín alatti csepegtető rendszer rajza Légbeszívó szelep Leeresztő szelep DL2000 típusú mikro Csepegtető cső csepegtető test vízforrás szűrő könyök vezérlő szelep nyomásszabályzó T idom A 6 mm spagetti csepegtetőcsövet, fittingeket, cikkszámaikat részletesebben az árlistában lehet megtalálni. Csepegtetőtest vízkibocsátás (l/óra) Metrikus Névleges Vízmenn- Vízmenn- Vízmenn- Vízmenn- Vízmenn- Vízmenn- Csőát- vízmenn- mérő yiség 1,04 Bar 1,38 Bar 1,73 Bar 2,07 Bar 2,42 Bar 2,76 Bar nyomás- 5 8" 2 LPH 2,01 L 2,35 L 2,54 L 2,88 L n/a n/a kiegyenlítő nélküli 5 8" 4 LPH 3,56 L 4,09 L 4,54 L 5,00 L n/a n/a nyomás- 5 8" 2 LPH 2,01 L 2,01 L 2,01 L 2,01 L 2,01 L 2,01 L kiegyenlítővel 5 8" 4 LPH 3,86 L 3,86 L 3,86 L 3,86 L 3,86 L 3,86 L mikro 1 4" 2 LPH 1,89 L 2,27 L 2,65 L n/a n/a n/a DL2000 típusú csepegtető cső tartozékok DL2000 & RG2000* Series Csepegtetőtest vízkibocsátás (GPH) Angol Névleges Vízmenn- Vízmenn- Vízmenn- Vízmenn- Vízmenn- Vízmenn- Csőát- vízmenn- mérő yiség 15 PSI 20 PSI 25 PSI 30 PSI 35 PSI 40 PSI Javasolt maximális csőhossz vízszintes területen - Metrikus nyomás- 5 8" 0.5 GPH 0.53 Gal 0.62 Gal 0.67 Gal 0.76 Gal n/a n/a kiegyenlítő nélküli 5 8" 1.0 GPH 0.94 Gal 1.08 Gal 1.20 Gal 1.32 Gal n/a n/a nyomás- 5 8" 0.5 GPH 0.53 Gal 0.53 Gal 0.53 Gal 0.53 Gal 0.53 Gal 0.53 Gal kiegyenlítővel 5 8" 1.0 GPH 1.02 Gal 1.02 Gal 1.02 Gal 1.02 Gal 1.02 Gal 1.02 Gal mikro 1 4" 0.5 GPH 0.50 Gal 0.60 Gal 0.70 Gal n/a n/a n/a nyomáskiegyenlítő nélküli mikro Névleges vízmennyiség Csőátmérő Kiosztás Nyomás 15cm 30cm 45cm 60cm 5 8" 2 LPH 1,38 BAR n/a 77,7m 109,7m n/a 5 8" 4 LPH 1,38 BAR n/a 53,3m 73,1m n/a 5 8" 2 LPH 1,04 BAR n/a 72,5m 102,4m 130,1m 5 8" 4 LPH 1,04 BAR n/a 47,9m 67,7m 85,6m 5 8" 2 LPH 1,73 BAR n/a 107,9m 153m 194,2m 5 8" 4 LPH 1,73 BAR n/a 71,3m 100,8m 128,0m 5 8" 2 LPH 2,42 BAR n/a 130,1m 184,1m 233,8m 5 8" 4 LPH 2,42 BAR n/a 85,6m 121,3m 153,9m 5 8" 2 LPH 2,76 BAR n/a 137,1m 195,1m 249,6m 5 8" 4 LPH 2,76 BAR n/a 91,4m 129,5m 164,6m 1 4" 2 LPH 1,04 BAR 5,8m 10m n/a n/a A csőhossz tűrése +/- 5% Javasolt maximális csőhossz vízszintes területen - Angol nyomáskiegyenlítővel nyomáskiegyenlítő nélküli nyomáskiegyenlítővel mikro Névleges vízmennyiség Csőátmérő Kiosztás Nyomás 6" 12" 18" 24" 5 8" 0.5 GPH 20 PSI n/a 255' 360' n/a 5 8" 1.0 GPH 20 PSI n/a 175' 240' n/a 5 8" 0.5 GPH 15 PSI n/a 238' 336' 427' 5 8" 1.0 GPH 15 PSI n/a 157' 222' 281' 5 8" 0.5 GPH 25 PSI n/a 354' 502' 637' 5 8" 1.0 GPH 25 PSI n/a 234' 331' 420' 5 8" 0.5 GPH 35 PSI n/a 427' 604' 767' 5 8" 1.0 GPH 35 PSI n/a 281' 398' 505' 5 8" 0.5 GPH 40 PSI n/a 450' 640' 819' 5 8" 1.0 GPH 40 PSI n/a 300' 425' 540' 1 4" 0.5 GPH 15 PSI 19' 33' n/a n/a A csőhossz tűrése +/- 5% 13

14 Maxijet sorozat Maxijet mikroszórófejek Maxijet Mikroszórók Az egyedülálló mikroöntözési rugalmasság jegyében született a Maxijet sorozat amely a TORO esőztető fejek fúvókáinak méretével kompatibilis kivitelben készül. Ezzel a megoldással az 570 sorozathoz kialakított szórófejekbe, fúvóka-adapterekbe, kiemelőkbe beépíthetőek a Maxijet szórófejek, új és már meglévő öntözőrendszerekben történő felhasználásra. Jellemzők Esőztető szórófejhez Ideális virágágyásokhoz, talajtakarókhoz, alacsony vízigényű növényekhez A fúvóka, a szűrő, az illesztő egység a nyomáskiegyenlítő alátéttel képez egy egységet Az 570Z házakba szerelhető, ha kis mennyiségű csapadékot kell kijuttatni A nyomás kiegyenlítő egyenletes eloszlást biztosít szintkülönbségek vagy hosszú öntözési ágak esetén is A kiemelkedő fejeken a fúvókának extra védelmet ad a szórófejtest a nyugalmi állapotban A kis csapadékmennyiség csökkenti a kötött talajok túlöntözését Négyféle alakú öntözött terület: 90, 180, 360 és téglalap Háromféle típus az eltérő kijuttatott vízmennyiségekre, kiszerelhető nyomás kiegyenlítő alátéttel 38 l/h - 1,2 m, kék 57 l/h - 1,5 m, zöld 91 l/h - 1,8 m, piros A vízmennyiségnek megfelelően eltérő színű felső rész és a szűrő A finom szűrő, 149 mikron méretű lyukak, csökkenti a vezeték eltömődésének veszélyét A fúvóka a vandál rongálás ellen visszahúzódik az öntözőfej házba Illeszkedik az 570-es szórófej Tüskés Változat Ideális virágágyásokhoz, talajtakarókhoz, alacsony vízigényű növényekhez A pálcán vagy tüskén használható fekete mikroszórófejek és a színkódolt nyomáskompenzátor (PC modul) együttes alkalmazásával alacsony vízmennyiségű precíz öntözés lehetséges az elfolyás és elszivárgás elkerülésével Kétféle hosszúságú (menetes csatlakozójú) tüske: 200 mm és 300 mm Hat alap fúvókatípus (színkódolt nyomás kiegyenlitők) MJ-6PC 25 LPH Szürke MJ-9PC 36 LPH Narancs MJ-11PC 42 LPH Kék MJ-17PC 64 LPH Zöld MJ-21PC 80 LPH Sárga MJ-25PC 95 LPH Piros Négy fajta szóráskép MJ-Q-90 MJ-H-180 MJ-F-360 MJ-CST-Téglalap 570Z Maxijet 0 kilépőszögű fúvókasorozat teljesítmény adatai - Metrikus 38 l/h sorozat, kilépési szög 0 Fúvóka Nyomás Vízhozam Sugár Sugár bar kpa Kg/cm 2 l/h m MJ-4Q 1, ,53 41,3 1,4 2, ,04 47,6 1,5 2, ,55 52,7 1,6 MJ-4Q-PC 1,5-3, ,53-3,57 37,9 1,4 MJ-4H 1, ,53 41,3 1,2 2, ,04 47,6 1,4 2, ,55 52,7 1,4 MJ-4H-PC 1,5-3, ,53-3,57 37,9 1,2 MJ-4F 1, ,53 41,3 1,3 2, ,04 47,6 1,5 2, ,55 52,7 1,5 MJ-4F-PC 1,5-3, ,53-3,57 37,9 1,1 MJ-4CST 1, ,53 41,3 0,5 x 0,9 2, ,04 47,6 1,7 x 0,9 2, ,55 52,7 1,8 x 1,1 MJ-4CST-PC 1,5-3, ,53-3,57 37,9 1,2 x 0,9 57 l/h sorozat, kilépési szög 0 Fúvóka Nyomás Vízhozam Sugár Sugár bar kpa Kg/cm 2 l/h m MJ-5Q 1, ,53 63,1 2,0 2, ,04 73,9 2,1 2, ,55 82,0 2,2 MJ-5Q-PC 1,5-3, ,53-3,57 56,8 1,7 MJ-5H 1, ,53 63,1 2,0 2, ,04 73,9 2,1 2, ,55 82,0 2,2 MJ-5H-PC 1,5-3, ,53-3,57 56,8 1,7 MJ-5F 1, ,53 63,1 1,4 2, ,04 73,9 1,5 2, ,55 82,0 1,5 MJ-5F-PC 1,5-3, ,53-3,57 56,8 1,5 MJ-5CST 1, ,53 63,1 1,4 x 0,9 2, ,04 73,9 1,7 x 0,9 2, ,55 82,0 2,0 x 1,1 MJ-5CST-PC 1,5-3, ,53-3,57 56,8 1,5 x 0,9 91 l/h sorozat, kilépési szög 0 Fúvóka Nyomás Vízhozam Sugár Sugár bar kpa Kg/cm 2 l/h m MJ-6Q 1, ,53 92,7 2,2 2, , ,4 2, , ,5 MJ-6Q-PC 1,5-3, ,53-3,57 90,8 2,0 MJ-6H 1, ,53 92,7 1,6 2, , ,7 2, , ,8 MJ-6H-PC 1,5-3, ,53-3,57 90,8 1,7 MJ-6F 1, ,53 92,7 1,6 2, , ,9 2, , ,2 MJ-6F-PC 1,5-3, ,53-3,57 90,8 1,7 MJ-6CST 1, ,53 92,7 1,7 x 0,9 2, , ,0 x 1,1 2, , ,1 x 1,1 MJ-6CST-PC 1,5-3, ,53-3,57 90,8 1,8 x 0,9 570Z Maxijet 0 kilépőszögű fúvókasorozat teljesítmény adatai - Angol 10 g/h sorozat, kilépési szög 0 Fúvóka Nyomás Vízhozam Sugár Sugár PSI g/h lábban MJ-4Q MJ-4Q-PC MJ-4H MJ-4H-PC MJ-4F MJ-4F-PC MJ-4CST x x x 3.5 MJ-4CST-PC x 3 15 g/h sorozat, kilépési szög 0 Fúvóka Nyomás Vízhozam Sugár Sugár PSI g/h lábban MJ-5Q MJ-5Q-PC MJ-5H MJ-5H-PC MJ-5F MJ-5F-PC MJ-5CST x x x 3.5 MJ-5CST-PC x 3 24 g/h sorozat, kilépési szög 0 Fúvóka Nyomás Vízhozam Sugár Sugár PSI g/h lábban MJ-6Q MJ-6Q-PC MJ-6H MJ-6H-PC MJ-6F MJ-6F-PC MJ-6CST x x x 3.5 MJ-6CST-PC x 3 14 A csapadékmennyiség számítás módját lásd a 87. oldalon.

15 Maxijet sorozat Műszaki adatok Ajánlatos legalább 100 mesh finomságú szűrőt használni Ajánlott működési nyomás tartománya: 1,4-3,5 bar Maximális működési nyomás: 5,2 bar Vízmennyiség (PC modul nélkül): 91 l/óra MJ fúvóka átfolyás szabályzóval Tartozékok Két oldalon tömlővéges mikro csap a kijuttatott vízmennyiség beállításához MJ-FCV-BB Két oldalon menetes mikro csap a kijuttatott vízmennyiség beállításához MJ-TCV-TT Lyukasztó szerszám MJ-Tool Maxijet Nyomáskiegyenlítők és Kiegészítők Jellemzők 6 féle nyomáskiegyenlítő alaptípus MJ-6PC 25 LPH Szürke MJ-9PC 36 LPH Narancs MJ-11PC 42 LPH Kék MJ-17PC 64 LPH Zöld MJ-21PC 80 LPH Sárga MJ-25PC 95 LPH Piros 300 és 200 mm-es mikroszóró kiemelő, menetes csatlakozóval. 4-es fúvóka és 6-os átfolyás szabályzó Műszaki adatok Ajánlott működési nyomás tartománya: 1,4-3,5 bar Maximális működési nyomás: 3,5 bar Tartozékok Mikro csap 8 mm tömlővéges MJ-FCV-BB 13 mm menetes MJ-TCV-TT Lyukasztó szerszám MJ-Tool Maxijet sorozat Rendelési segédlet Rendelési segédlet MJ X XXX Megnevezés Sugár Ív MJ Maxijet 4 1,2 m (4') Q 90 mikroszóró 5 1,5 m (5') H 180 fej 6 1,8 m (6') F 360 CST CST sáv, fej a sáv középén Példa: 1,2 m sugarú Maxijet mikroszórófej 180 -os szórásképpel: MJ-4H Típusszám MJ-STAKE MJ-R8-T MJ-R12-T MJ-Q MJ-H MJ-F MJ-CST Megnevezés Tüske szabályozó szeleppel 200 mm kiemelő pálca, menetes csatlakozóval 300 mm kiemelő pálca, menetes csatlakozóval Fúvóka tüskéhez vagy pálcához 90, fekete Fúvóka tüskéhez vagy pálcához 180, fekete Fúvóka tüskéhez vagy pálcához 360, fekete CST sávszóró tüskéhez vagy pálcához, fekete (Folytatás a következő oldalon.) 15

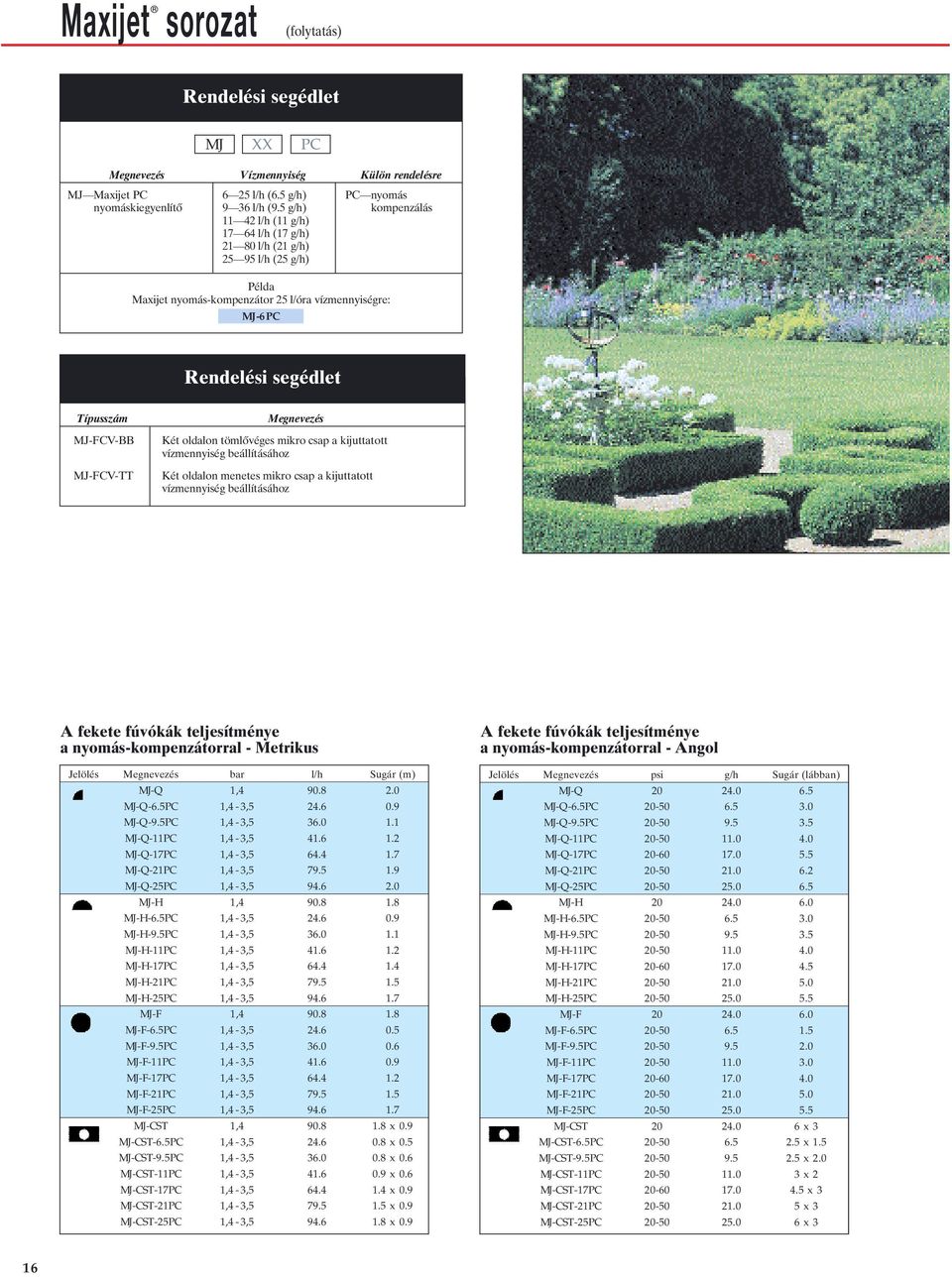

16 Maxijet sorozat (folytatás) Rendelési segédlet MJ XX PC Megnevezés Vízmennyiség Külön rendelésre MJ Maxijet PC nyomáskiegyenlítő 6 25 l/h (6.5 g/h) 9 36 l/h (9.5 g/h) l/h (11 g/h) l/h (17 g/h) l/h (21 g/h) l/h (25 g/h) PC nyomás kompenzálás Példa Maxijet nyomás-kompenzátor 25 l/óra vízmennyiségre: MJ-6PC Rendelési segédlet Típusszám MJ-FCV-BB MJ-FCV-TT Megnevezés Két oldalon tömlővéges mikro csap a kijuttatott vízmennyiség beállításához Két oldalon menetes mikro csap a kijuttatott vízmennyiség beállításához A fekete fúvókák teljesítménye a nyomás-kompenzátorral - Metrikus Jelölés Megnevezés bar l/h Sugár (m) MJ-Q 1, MJ-Q-6.5PC 1,4-3, MJ-Q-9.5PC 1,4-3, MJ-Q-11PC 1,4-3, MJ-Q-17PC 1,4-3, MJ-Q-21PC 1,4-3, MJ-Q-25PC 1,4-3, MJ-H 1, MJ-H-6.5PC 1,4-3, MJ-H-9.5PC 1,4-3, MJ-H-11PC 1,4-3, MJ-H-17PC 1,4-3, MJ-H-21PC 1,4-3, MJ-H-25PC 1,4-3, MJ-F 1, MJ-F-6.5PC 1,4-3, MJ-F-9.5PC 1,4-3, MJ-F-11PC 1,4-3, MJ-F-17PC 1,4-3, MJ-F-21PC 1,4-3, MJ-F-25PC 1,4-3, MJ-CST 1, x 0.9 MJ-CST-6.5PC 1,4-3, x 0.5 MJ-CST-9.5PC 1,4-3, x 0.6 MJ-CST-11PC 1,4-3, x 0.6 MJ-CST-17PC 1,4-3, x 0.9 MJ-CST-21PC 1,4-3, x 0.9 MJ-CST-25PC 1,4-3, x 0.9 A fekete fúvókák teljesítménye a nyomás-kompenzátorral - Angol Jelölés Megnevezés psi g/h Sugár (lábban) MJ-Q MJ-Q-6.5PC MJ-Q-9.5PC MJ-Q-11PC MJ-Q-17PC MJ-Q-21PC MJ-Q-25PC MJ-H MJ-H-6.5PC MJ-H-9.5PC MJ-H-11PC MJ-H-17PC MJ-H-21PC MJ-H-25PC MJ-F MJ-F-6.5PC MJ-F-9.5PC MJ-F-11PC MJ-F-17PC MJ-F-21PC MJ-F-25PC MJ-CST x 3 MJ-CST-6.5PC x 1.5 MJ-CST-9.5PC x 2.0 MJ-CST-11PC x 2 MJ-CST-17PC x 3 MJ-CST-21PC x 3 MJ-CST-25PC x 3 16

17 Kis területű gyepfelületek öntöző fejei 17

18 Esőztető szórófejek és Fúvókák Kreatívitás és Megbízhatóság Zöldfelület fejlesztés öntözéssel. Az öntözési igények alapján kialakított Toro öntözőfejek és fúvókák széles választékára bizalommal lehet építeni. AToro világszerte ismert sokoldalú, megbízható az igényeket kielégítő márkanevet jelent. ALKALMAZOTT LPS 570Z 570Z ÖNTÖZŐFEJ TÍPUSOK PRX Házi kertek Közterületek Gyepfelület Bokrok és talajtakarók Rézsűk Nagy nyomású rendszerek Kis nyomású rendszerek Nagy forgalmú területek Körforgalmak és útelválasztó sávok Sportpályák Szeles területek Esőztető és Fúvóka Öntözési sugár LPS-es sorozat 0-5,8 m 0-1,9 LPM ( GPM) 0 5,8 m 570Z /570Z PRX-es sorozat 0-5,2 m 0,2-17,3 LPM ( GPM) 0 5,2 m Toro LPS sorozatú szórófejek Sugár: 0-5,8 m Kijuttatott vízmennyiség: 0,6-20,9 l/min Üzemi nyomás: 1,4-4,8 bar Toro 570Z sorozatú szórófejek Sugár: 0-5,2 m Kijuttatott vízmennyiség: 0,2-17,3 l/min Üzemi nyomás: 1,4-5,2 bar Toro 570Z PRX sorozatú szórófejek Sugár: 0-5,2 m Kijuttatott vízmennyiség: 0,2-17,3 l/min Üzemi nyomás: 1,4-5, 2 bar 18

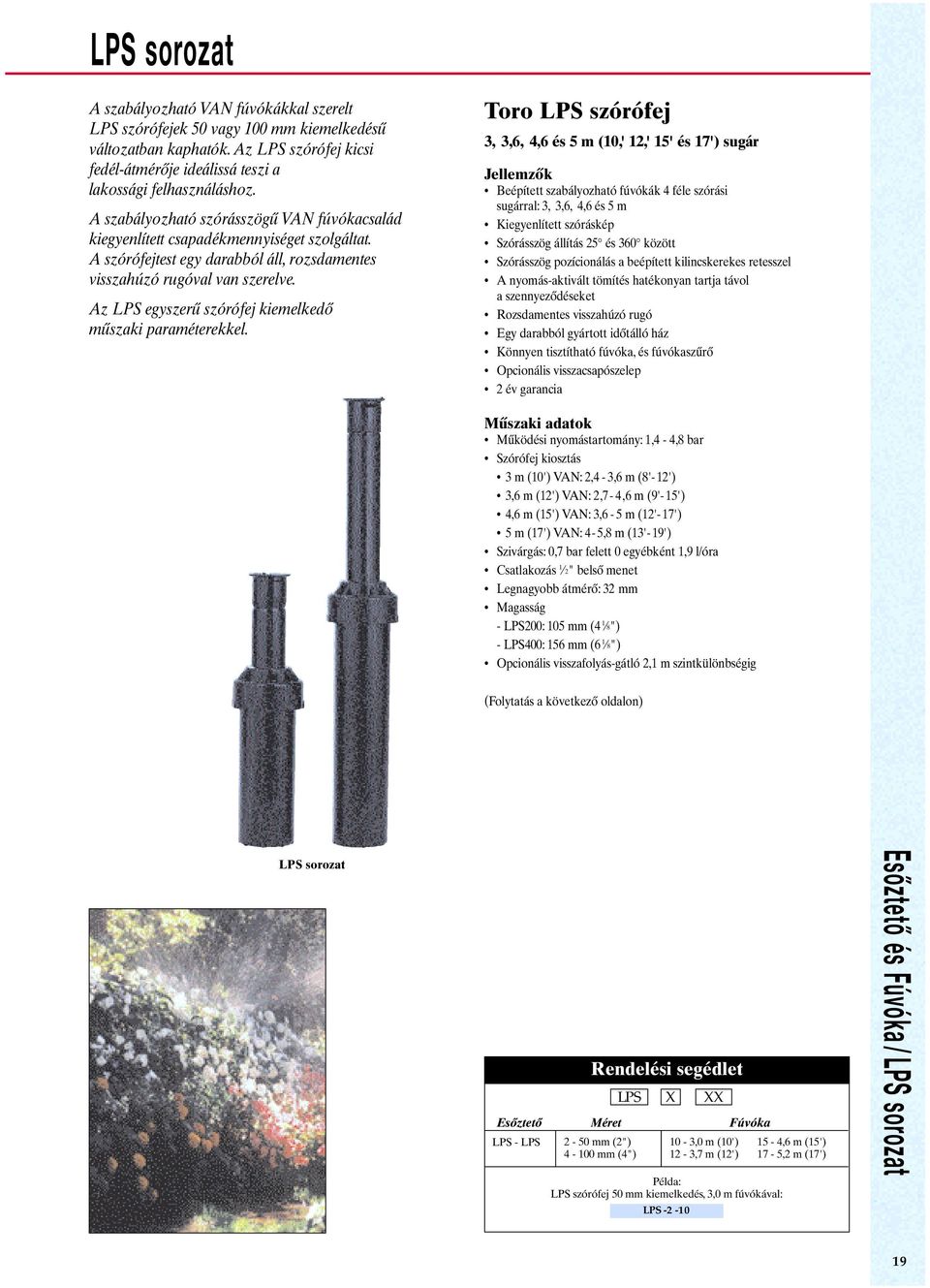

19 LPS sorozat A szabályozható VAN fúvókákkal szerelt LPS szórófejek 50 vagy 100 mm kiemelkedésű változatban kaphatók. Az LPS szórófej kicsi fedél-átmérője ideálissá teszi a lakossági felhasználáshoz. A szabályozható szórásszögű VAN fúvókacsalád kiegyenlített csapadékmennyiséget szolgáltat. A szórófejtest egy darabból áll, rozsdamentes visszahúzó rugóval van szerelve. Az LPS egyszerű szórófej kiemelkedő műszaki paraméterekkel. Toro LPS szórófej 3, 3,6, 4,6 és 5 m (10,' 12,' 15' és 17') sugár Jellemzők Beépített szabályozható fúvókák 4 féle szórási sugárral: 3, 3,6, 4,6 és 5 m Kiegyenlített szóráskép Szórásszög állítás 25 és 360 között Szórásszög pozícionálás a beépített kilincskerekes retesszel A nyomás-aktivált tömítés hatékonyan tartja távol a szennyeződéseket Rozsdamentes visszahúzó rugó Egy darabból gyártott időtálló ház Könnyen tisztítható fúvóka, és fúvókaszűrő Opcionális visszacsapószelep 2 év garancia Műszaki adatok Működési nyomástartomány: 1,4-4,8 bar Szórófej kiosztás 3 m (10') VAN: 2,4-3,6 m (8'- 12') 3,6 m (12') VAN: 2,7-4,6 m (9'- 15') 4,6 m (15') VAN: 3,6-5 m (12'- 17') 5 m (17') VAN: 4-5,8 m (13'- 19') Szivárgás: 0,7 bar felett 0 egyébként 1,9 l/óra Csatlakozás 1 2" belső menet Legnagyobb átmérő: 32 mm Magasság - LPS200: 105 mm (4 1 8") - LPS400: 156 mm (6 1 8") Opcionális visszafolyás-gátló 2,1 m szintkülönbségig (Folytatás a következő oldalon) LPS sorozat Rendelési segédlet LPS Esőztető Méret Fúvóka LPS - LPS 2-50 mm (2") mm (4") X XX 10-3,0 m (10') 15-4,6 m (15') 12-3,7 m (12') 17-5,2 m (17') Példa: LPS szórófej 50 mm kiemelkedés, 3,0 m fúvókával: LPS-2-10 Esőztető és Fúvóka/ LPS sorozat 19

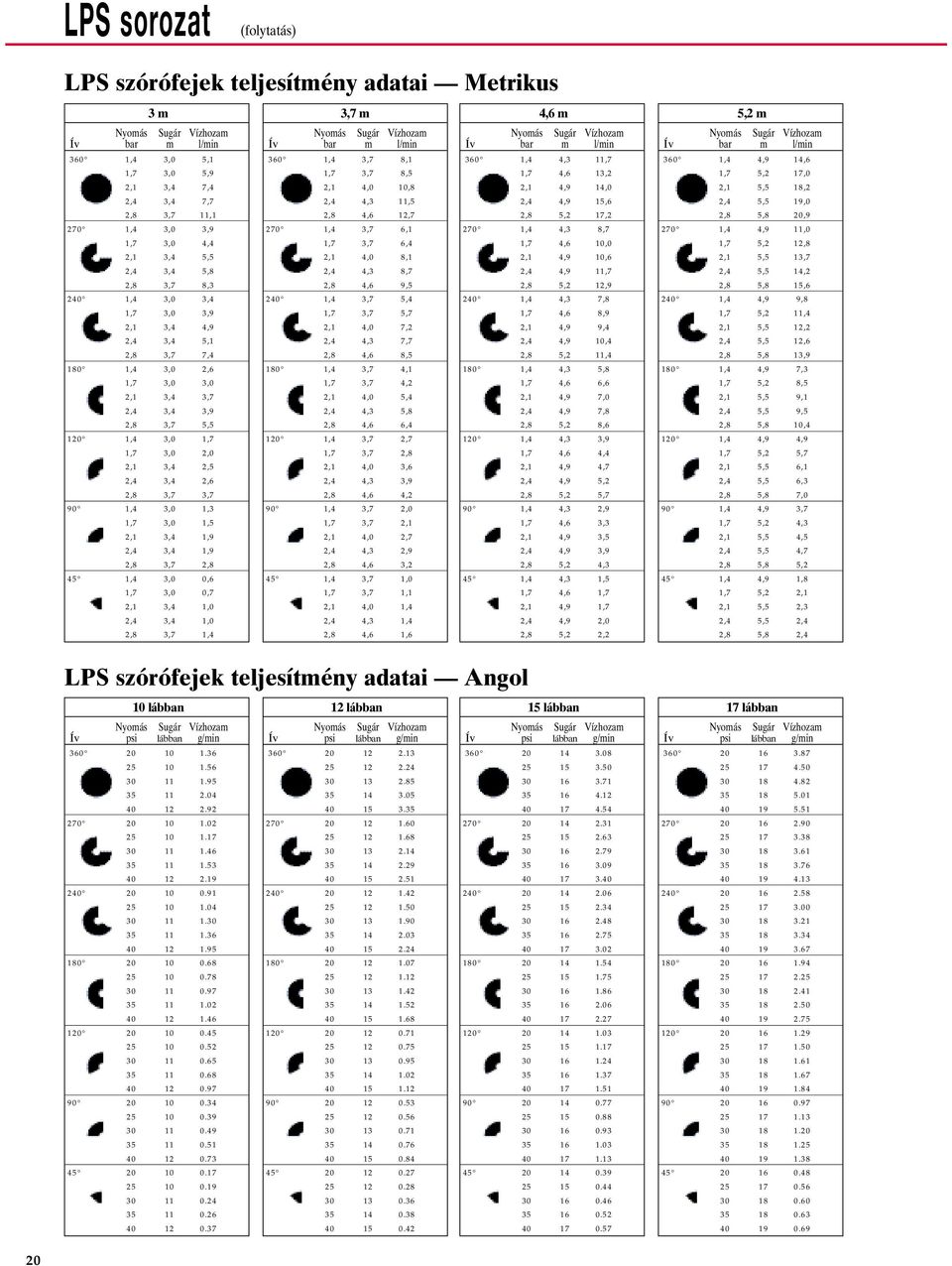

20 LPS sorozat (folytatás) LPS szórófejek teljesítmény adatai Metrikus 3 m 3,7 m Nyomás Sugár Vízhozam Ív bar m l/min 360 1,4 3,7 8,1 1,7 3,7 8,5 2,1 4,0 10,8 2,4 4,3 11,5 2,8 4,6 12, ,4 3,7 6,1 1,7 3,7 6,4 2,1 4,0 8,1 2,4 4,3 8,7 2,8 4,6 9, ,4 3,7 5,4 1,7 3,7 5,7 2,1 4,0 7,2 2,4 4,3 7,7 2,8 4,6 8, ,4 3,7 4,1 1,7 3,7 4,2 2,1 4,0 5,4 2,4 4,3 5,8 2,8 4,6 6, ,4 3,7 2,7 1,7 3,7 2,8 2,1 4,0 3,6 2,4 4,3 3,9 2,8 4,6 4,2 90 1,4 3,7 2,0 1,7 3,7 2,1 2,1 4,0 2,7 2,4 4,3 2,9 2,8 4,6 3,2 45 1,4 3,7 1,0 1,7 3,7 1,1 2,1 4,0 1,4 2,4 4,3 1,4 2,8 4,6 1,6 4,6 m Nyomás Sugár Vízhozam Ív bar m l/min 360 1,4 4,3 11,7 1,7 4,6 13,2 2,1 4,9 14,0 2,4 4,9 15,6 2,8 5,2 17, ,4 4,3 8,7 1,7 4,6 10,0 2,1 4,9 10,6 2,4 4,9 11,7 2,8 5,2 12, ,4 4,3 7,8 1,7 4,6 8,9 2,1 4,9 9,4 2,4 4,9 10,4 2,8 5,2 11, ,4 4,3 5,8 1,7 4,6 6,6 2,1 4,9 7,0 2,4 4,9 7,8 2,8 5,2 8, ,4 4,3 3,9 1,7 4,6 4,4 2,1 4,9 4,7 2,4 4,9 5,2 2,8 5,2 5,7 90 1,4 4,3 2,9 1,7 4,6 3,3 2,1 4,9 3,5 2,4 4,9 3,9 2,8 5,2 4,3 45 1,4 4,3 1,5 1,7 4,6 1,7 2,1 4,9 1,7 2,4 4,9 2,0 2,8 5,2 2,2 5,2 m Nyomás Sugár Vízhozam Ív bar m l/min 360 1,4 4,9 14,6 1,7 5,2 17,0 2,1 5,5 18,2 2,4 5,5 19,0 2,8 5,8 20, ,4 4,9 11,0 1,7 5,2 12,8 2,1 5,5 13,7 2,4 5,5 14,2 2,8 5,8 15, ,4 4,9 9,8 1,7 5,2 11,4 2,1 5,5 12,2 2,4 5,5 12,6 2,8 5,8 13, ,4 4,9 7,3 1,7 5,2 8,5 2,1 5,5 9,1 2,4 5,5 9,5 2,8 5,8 10, ,4 4,9 4,9 1,7 5,2 5,7 2,1 5,5 6,1 2,4 5,5 6,3 2,8 5,8 7,0 90 1,4 4,9 3,7 1,7 5,2 4,3 2,1 5,5 4,5 2,4 5,5 4,7 2,8 5,8 5,2 45 1,4 4,9 1,8 1,7 5,2 2,1 2,1 5,5 2,3 2,4 5,5 2,4 2,8 5,8 2,4 Nyomás Sugár Vízhozam Ív bar m l/min 360 1,4 3,0 5,1 1,7 3,0 5,9 2,1 3,4 7,4 2,4 3,4 7,7 2,8 3,7 11, ,4 3,0 3,9 1,7 3,0 4,4 2,1 3,4 5,5 2,4 3,4 5,8 2,8 3,7 8, ,4 3,0 3,4 1,7 3,0 3,9 2,1 3,4 4,9 2,4 3,4 5,1 2,8 3,7 7, ,4 3,0 2,6 1,7 3,0 3,0 2,1 3,4 3,7 2,4 3,4 3,9 2,8 3,7 5, ,4 3,0 1,7 1,7 3,0 2,0 2,1 3,4 2,5 2,4 3,4 2,6 2,8 3,7 3,7 90 1,4 3,0 1,3 1,7 3,0 1,5 2,1 3,4 1,9 2,4 3,4 1,9 2,8 3,7 2,8 45 1,4 3,0 0,6 1,7 3,0 0,7 2,1 3,4 1,0 2,4 3,4 1,0 2,8 3,7 1,4 LPS szórófejek teljesítmény adatai Angol 10 lábban Nyomás Sugár Vízhozam Ív psi lábban g/min lábban Nyomás Sugár Vízhozam Ív psi lábban g/min lábban Nyomás Sugár Vízhozam Ív psi lábban g/min lábban Nyomás Sugár Vízhozam Ív psi lábban g/min

21 570Z sorozat 570Z-6P-COM MPR Plus fúvóka ajándék PCD betét Kilincskerekes fúvókacső segítségével a beépítés után a finombeállítás elvégezhető Szivárgásmentes kiemelkedés A sapka átmérője 50 mm Külön rendelésre a fúvókacsőbe épített Check-O-Matic tömítés, amelyik megakadályozza az alacsonyabban lévő fejeknél a víz kifolyását Fő jellemzője a kis nyomásnál is tökéletesen záró tömítés, amelyik a vizet csak a fej visszahúzódásakor engedi át. Az 570Z fejek ideálisan alkalmazhatók kis kertekben és kisebb gyepfelületeken. A hét különböző méretű ház és a nagy számú cserélhető fúvóka korlátlan tervezési szabadságot kínál. Toro 570Z sorozatú szórófejek 0-5,2 m Sugár Jellemzői A tökéletes kiemelkedési tömítés lehetővé teszi, hogy több szórófeje is biztonságosan emelkedjen ki egy zónán Már 1 bar nyomásnál is jól működő tömítés A megbízható visszahúzódás érdekében a fúvókacső mellett kiáramló víz lemossa a szennyeződést Az 50 mm átmérőjű fedél kevéssé látható vandál biztosabb telepítést enged meg Minden TORO MPR fúvóka -beleértve a bokoröntöző és alacsony kilépési szögű fúvókákat is- használhatók Mikroöntözésre is használható a Maxijet fúvókasorozattal Kilincskerekes fúvókcső a könnyű pozícionáláshoz Oldalsó csatlakozású szórófejek a 150 mm és 300 mm kiemelésű nem visszacsapó szelepes alkalmazásokra A visszacsapó szelep 3 m szintkülönbségig hatásos. Tartós műanyag szerkezet Rozsdamentes acél visszahúzó rugó Menetes fedél (az összes régebbi Toro 570-es házhoz alkalmazható) Műszaki adatok: A szórófej kiosztás a fúvókától függően 0,6-5,2 m Ajánlott működési nyomás: 1,4-3,5 bar Maximális működési nyomás: 5,2 bar Kijuttatott vízmennyiség: 0,2-17 l/min 1 2"-os belső menetes csatlakozás Méretek: ház átmérője: 35 mm az 50, 75, 100 és 150 mm-es háznál 41 mm a 300 mm-es háznál sapka átmérője: 50 mm Az oldalsó csatlakozó nyílás középpontjának távolsága a szórófej tetejétől: 120 mm Visszaforgatott vizet jelölő sapka kapható (cikkszáma: ) 12P 12P SI 6P SI 6P 4P 3P 2P Rendelési segédlet Kiemelkedés magassága Külön rendelésre Külön rendelésre 2 50 mm 3 75 mm mm mm mm 570Z XXP SI COM SI oldalsó csatlakozással (csak a 15 és 30,5 cmes típusoknál) 570Z-6P-COM COM Check-O-Matic* Példa: Ha egy 570Z típust választ, a 15 cm-es változatnál visszacsapó szeleppel, a specifikáció: *Nem rendelhető az oldalsó csatlakozású típusoknál. 570Z Sorozat Toro 570 Check-O-MaticVisszacsapó szelep Megszünteti az alacsonyan lévő fejek szivárgását ezzel csökkenti a vízveszteséget és a talajeróziót. Jellemzők A gyárilag beépített visszacsapó szelepes típusok erősebb rugóval vannak szerelve Csak a nem oldalsó csatlakozású szórófejekben használható a telepítési hibák kiküszöbölésére Maximális működési nyomás: 5,2 bar Könnyen beépíthető bármelyik kilincskerekes 570-es fejbe (Check-O-Matic rugó szükséges) Műszaki adatok A fúvókacső kiemelkedéséhez és tömítéséhez szükséges nyomás Check-O-Matic -kal szerelt öntözőfejeknél: 1,4 bar (2P, 3P, 4P) 1,7 bar (6P, 12P és minden PRX szórófejhez*) A Check-O-Matic max. 3 m szintkülönbségig használható *A Check-O-Matic csak alsó csatlakozással használható LPS sorozat / 570Z sorozat 21

22 570Z PRX sorozat A fúvókacsőbe épített nyomásszabályozó és X-Flow zárószelep hosszú szárnyvezetékekre, nagy szintkülönbségekre vagy változó nyomású alkalmazásokra. Toro 570Z PRX sorozatú szórófejek 0-5,2 m Sugár Jellemzői Javasolt minimális üzemi nyomás: 2,7 bar Szabadalmaztatott nyomásszabályozó betét állandó 2 bar nyomást szolgáltat a fúvóka részére Megakadályozza a 2 bar feletti ködképződést Szabadalmazott X-Flow zárószelep a fúvókacsőbe építve Eltávolított vagy sérült fúvóka esetén 98%-ban korlátozza az elfolyó vizet, megakadályozva ezzel az eróziót és a zóna működőképtelenségét. Lehetővé teszi az üzem közbeni fúvóka és szűrőcserét, karbantartást. PRX jel a fedélbe fröccsöntve az egyszerűbb azonosításhoz A tökéletes kiemelkedési tömítés lehetővé teszi, hogy több szórófeje is biztonságosan emelkedjen ki egy zónán. A visszahúzódási öblítés eltávolítja a szennyeződéseket a fedélről Oldalsó csatlakozású szórófejek a 150 mm és 300 mm kiemelésű nem visszacsapó szelepes alkalmazásokra. A visszacsapó szelep 3 szintkülönbségig hatásos. 5 év garancia Típusok Bokoröntöző, 100 mm (4"), 150 mm (6") és 300 mm (12') kiemelésű Bokoröntöző, 4P, 6P, 6P-SI, 12P és 12P-SI Opcionális visszacsapó szelep (COM) Opcionális újrafelhasznált színjelzésű modell Műszaki adatok: Ajánlott működési nyomás: 1,4-3,5 bar Maximális működési nyomás: 5, 2 bar Méretek: ház átmérője: 35 mm az 50, 75, 100 és 150 mm-es háznál 41 mm a 300 mm-es háznál sapka átmérője: 50 mm Az oldalsó csatlakozó nyílás középpontjának távolsága a szórófej tetejétől: 120 mm 1 2"-os belső menetes csatlakozás 570Z PRX sorozat MPR Plus fúvóka Fúvóka szűrő Szabadalmazott X-Flow zárószelep Szabadalmazott, beépített nyomásszabályozó az állandó 2 bar nagyságú fúvóka nyomás fenntartására A tömítés kiemelkedéskor nem ereszti a vizet Opcionális COM visszacsapószelep a visszafolyás megakadályozására Opcionális oldalsó csatlakozás, csak a nem COM típusokhoz Rendelési segédlet 570X XX SI PRX COM E Kiemelkedés Külön Külön Külön Típus magassága rendelésre rendelésre rendelésre Z gyep öntöző, kiemelkedő és nagy kiemelkedésű S bokor öntöző, nem kiemelkedő 12P 300 mm (12") 6P 150 mm (6") 4P 100 mm (4") SI oldalsó csatlakozással COM Check-O-Matic* E visszafogatott vízhez való típus Példa: Ha egy 570Z PRX típust választ, a 15 cm-es oldalsó csatlakozással, visszafogatott vízhez való típus, a specifikáció: 570Z - 6P - SI - PRX- E *COM csak az alsó csatlakozós típusoknál Bokor 4P 6P-SI 6P 12P-SI 12P 22

23 570 MPR sorozat Fix szórásszögű esőztető fúvókák A teljesen egyenletes csapadékeloszlás és az öntözési sugárra utaló színkód csak néhány jellemzője az 570 MPR Plus esőztető fúvókáknak. Bármelyik 570-es kiemelkedő házba, bokor öntöző csatlakozóba, fúvókacső hosszabbítóba vagy állandóan kiemelt fúvókacsőbe becsavarhatók. 570 MPR Plus fúvóka Öntözési sugár beállító csavar, a sugár 25%-nyi csökkentéséhez vagy a teljes lezáráshoz Gondosan kialakított nyílás, a pontosan beállított csapadékmennyiség biztosításához Színkód jelöli az öntözési sugarat Menet, amelyik bármelyik Toro 570 kiemelkedő házba, fúvókacsőbe vagy csatlakozóba becsavarható Nyomáskiegyenlítő eszköz állandó teljesítményt eredményez Rendelési segédlet XX XXX XX Sugár Ív Külön rendelésre 5 1,5 m Q 90 F 360 PC nyomás 8 2,4 m T 120 EST sáv, fej a sáv végén kompenzálás 10 3,0 m H 180 CST sáv, fej a sáv középén 12 3,7 m TT 240 SST sáv, fej a sáv szélén 15 4,6 m TQ 270 Példa: Ha egy 570 MPR Plus fúvókát választ 3 m-es sugárral és 180 -os ívvel, valamint nyomás kompenzálóval, a specifikáció: 10-H-PC Megjegyzés: Ha egy 570Z szórófej házhoz kíván 570 MPR Plus esőztető fúvókák megrendelni, a fúvóka specifikációja (pg. 21) elé írja be a ház specifikációját. 570-es sorozat szűrői* Fehér Piros Piros és fém 4,6 m-es sorozat 2,4 m-es 1,5 m-es sorozat sorozat 3,7 m-es sorozat 1,2 x 9,1 m SST 0,6 x 1,8 m SST 3 m-es sorozat 1,2 x 5,5 m SST 10 sugaras sorozat 1,2 9,1 m CST 4,6 m-es sorozat, 35 sugaras sorozat Sugaras bugyborékoló állítható Kiömlő rendszerű bugyborékoló Alacsony szögű Alacsony szögű, kis (nem MPR) vízigényű 1,2 x 9,1 m EST 2,7 x 5,5 m SST *A fúvókával együtt szállított szűrőt jelöli. Részletesebb információkat lásd a robbantott ábráknál a pótalkatrész katalógusban. Toro 570 MPR Plus esőztető fúvókák Jellemzők Az egyenletes csapadékeloszlás biztosítja, hogy valamennyi fúvóka (az öntözési sugár nagyságától és az öntözött terület alakjától függetlenül) területegységenként azonos mennyiségű vizet juttasson ki Az alacsony vízmennyiség lehetővé teszi, hogy több fejet tervezzünk egy zónára A PCD megszünteti a ködképződést, takarékoskodik a vízzel és pontos vízsebességet eredményez; gyárilag beépítve vagy utólagos beszerelésre is kapható A könnyű azonosítás érdekében a különféle sugarakat színkód jelöli Az összes sugárhoz minden szögérték kapható - teljes kör, 3 4, 2 3, 1 2, 1 3 és 1 4 kör Az egyenletes vízeloszlás kiküszöböli a túlöntözést és a hiányos öntözést; az ívek nagy választéka pontosabb illesztést tesz lehetővé A pontos sugár/vízáram beállítás miatt nem vész el a beállítás lehetősége Az 1,5 m-es sugarú fúvók sugarát 1 m-esre lehet csökkenteni Szabályos és speciális alakú területek esőztetése. Kis területekhez alkalmas alakok: A 3, 2,4 és 1,5 m-es sugárból teljes ív választék 1,2 5,5 m-es, oldalt elhelyezett szórófej ideális parkolóhelyek középvonalához 0,6 1,8 m kis növényvályúkhoz és más keskeny területekhez 5 különböző kilépési szög Célszerű csomagolás - a fúvókák és a szűrők külön-külön lezárt zacskóban Nagy sűrűségű szűrő, megakadályozza, hogy a kisebb vízigényű fúvókák eltömődjenek Műszaki adatok: A fúvóka optimális teljesítményéhez szükséges működési nyomás: 2 bar Ajánlott működési nyomás: 1,4-3,5 bar Maximális működési nyomás: 5,2 bar Az öntözési sugár beállító csavarral a sugarat 25%-kal lehet csökkenteni vagy teljesen le lehet zárni. Fúvóka 5-ös Sorozat 12-es Sorozat 8-as Sorozat 15-ös Sorozat Legmagasabb pont 2 bar-nál 10-es Sorozat Sávszórók Az esőztető sugár legnagyobb magassága ,6 m 1,4 m (15') (4'8") 3,7 m 1,1 m (12') (3'7") 3 m 0,7 m (10') (2'4") 2,4 m 0,66 m (8') (2'2") 1,5 m 0,46 m (5') (1'6") 570Z PRX sorozat / 570 MPR sorozat - Fix szórásszögű esőztető fúvókák 23

24 570 MPR sorozat 5 sorozat, kilépési szög 0 Metrikus Kijuttatott Fúvóka Nyomás Nyomás Nyomás Sugár víz-mennyi-ség* Sugár bar kpa kg/cm 2 l/min m 5-Q 1, ,53 0,22 1,3 1/4 2, ,04 0,33 1,5 2, ,55 0,41 1,6 3, ,06 0,49 1,7 3, ,57 0,58 1,8 5-Q-PC 2,07-2, ,11-2,82 0,34 1,5 2,76-5, ,82-5,28 0,38 1,5 5-T 1, ,53 0,30 1,3 1/3 2, ,04 0,44 1,5 2, ,55 0,55 1,6 3, ,06 0,66 1,7 3, ,57 0,77 1,8 5-T-PC 2,07-2, ,11-2,82 0,45 1,5 2,76-5, ,82-5,28 0,49 1,5 5-H 1, ,53 0,44 1,3 1/2 2, ,04 0,69 1,5 2, ,55 0,81 1,6 3, ,06 0,92 1,7 3, ,57 1,03 1,8 5-H-PC 2,07-2, ,11-2,82 0,68 1,5 2,76-5, ,82-5,28 0,76 1,5 5-TT 1, ,53 0,63 1,3 2/3 2, ,04 0,91 1,5 2, ,55 1,06 1,6 3, ,06 1,20 1,7 3, ,57 1,34 1,8 5-TT-PC 2,07-2, ,11-2,82 0,87 1,5 2,76-5, ,82-5,28 1,02 1,5 5-TQ 1, ,53 0,82 1,3 3/4 2, ,04 1,06 1,5 2, ,55 1,22 1,6 3, ,06 1,37 1,7 3, ,57 1,53 1,8 5-TQ-PC 2,07-2, ,11-2,82 0,98 1,5 2,76-5, ,82-5,28 1,10 1,5 5-F 1, ,53 1,03 1,3 2, ,04 1,39 1,5 2, ,55 1,60 1,6 3, ,06 1,81 1,7 3, ,57 2,03 1,8 5-F-PC 2,07-2, ,11-2,82 1,33 1,5 2,76-5, ,82-5,28 1,48 1,5 8 sorozat, kilépési szög 5 Metrikus 10 sorozat, kilépési szög 12 Metrikus Kijuttatott Fúvóka Nyomás Nyomás Nyomás víz-mennyi-ség* Sugár Sugár bar kpa kg/cm 2 l/min m 8-Q 1, ,53 0,69 2,2 1/4 2, ,04 0,88 2,4 2, ,55 0,96 2,5 3, ,06 1,02 2,6 3, ,57 1,11 2,8 8-Q-PC 2,07-2, ,11-2,82 0,83 2,4 2,76-5, ,82-5,28 0,95 2,4 8-T 1, ,53 0,92 2,2 1/3 2, ,04 1,11 2,4 2, ,55 1,28 2,5 3, ,06 1,42 2,6 3, ,57 1,53 2,8 8-T-PC 2,07-2, ,11-2,82 1,10 2,4 2,76-5, ,82-5,28 1,33 2,4 8-H 1, ,53 1,49 2,3 1/2 2, ,04 1,84 2,4 2, ,55 2,08 2,5 3, ,06 2,29 2,6 3, ,57 2,48 2,8 8-H-PC 2,07-2, ,11-2,82 1,67 2,4 2,76-5, ,82-5,28 1,89 2,4 8-TT 1, ,53 2,21 2,2 2/3 2, ,04 2,60 2,4 2, ,55 2,89 2,5 3, ,06 3,13 2,6 3, ,57 3,35 2,8 8-TT-PC 2,07-2, ,11-2,82 2,23 2,4 2,76-5, ,82-5,28 2,65 2,4 8-TQ 1, ,53 2,47 2,2 3/4 2, ,04 2,83 2,4 2, ,55 3,11 2,5 3, ,06 3,35 2,6 3, ,57 3,54 2,8 8-TQ-PC 2,07-2, ,11-2,82 2,42 2,4 2,76-5, ,82-5,28 2,65 2,4 8-F 1, ,53 2,97 2,2 2, ,04 3,69 2,4 2, ,55 4,16 2,5 3, ,06 4,58 2,6 3, ,57 4,96 2,8 8-F-PC 2,07-2, ,11-2,82 3,22 2,4 2,76-5, ,82-5,28 3,79 2,4 Kijuttatott Fúvóka Nyomás Nyomás Nyomás víz-mennyi-ség* Sugár Sugár bar kpa kg/cm 2 l/min m 10-Q 1, ,53 1,20 2,8 1/4 2, ,04 1,48 3,0 2, ,55 1,75 3,2 3, ,06 2,03 3,5 3, ,57 2,30 3,7 10-Q-PC 2,07-2, ,11-2,82 1,25 3,0 2,76-5, ,82-5,28 1,40 3,0 10-T 1, ,53 1,66 2,8 1/3 2, ,04 1,93 3,0 2, ,55 2,28 3,2 3, ,06 2,59 3,5 3, ,57 2,87 3,7 10-T-PC 2,07-2, ,11-2,82 1,67 3,0 2,76-5, ,82-5,28 1,89 3,0 10-H 1, ,53 2,34 2,8 1/2 2, ,04 2,65 3,0 2, ,55 3,02 3,2 3, ,06 3,40 3,4 3, ,57 3,79 3,5 10-H-PC 2,07-2, ,11-2,82 2,50 3,0 2,76-5, ,82-5,28 2,84 3,0 10-TT 1, ,53 2,86 2,8 2/3 2, ,04 3,57 3,0 2, ,55 3,98 3,1 3, ,06 4,28 3,3 3, ,57 4,53 3,4 10-TT-PC 2,07-2, ,11-2,82 3,40 3,0 2,76-5, ,82-5,28 3,79 3,0 10-TQ 1, ,53 3,25 2,8 3/4 2, ,04 3,85 3,0 2, ,55 4,32 3,1 3, ,06 4,74 3,3 3, ,57 5,15 3,4 10-TQ-PC 2,07-2, ,11-2,82 3,75 3,0 2,76-5, ,82-5,28 4,13 3,0 10-F 1, ,53 4,45 2,7 2, ,04 5,50 3,0 2, ,55 5,92 3,1 3, ,06 6,41 3,3 3, ,57 7,07 3,4 10-FQ-PC 2,07-2, ,11-2,82 5,04 3,0 2,76-5, ,82-5,28 5,72 3,0 12 Series with 23 Trajectory Metric Kijuttatott Fúvóka Nyomás Nyomás Nyomás víz-mennyi-ség* Sugár Sugár bar kpa kg/cm 2 l/min m 12-Q 1, ,53 1,58 3,4 1/4 2, ,04 1,85 3,6 2, ,55 2,13 3,8 3, ,06 2,31 4,0 3, ,57 2,39 4,0 12-Q-PC 2,07-2, ,11-2,82 1,82 3,7 2,76-5, ,82-5,28 2,01 3,7 12-T 1, ,53 2,26 3,4 1/3 2, ,04 2,67 3,6 2, ,55 3,08 3,8 3, ,06 3,43 3,9 3, ,57 3,70 4,0 12-T-PC 2,07-2, ,11-2,82 2,42 3,7 2,76-5, ,82-5,28 2,65 3,7 12-H 1, ,53 3,69 3,4 1/2 2, ,04 4,07 3,6 2, ,55 4,62 3,8 3, ,06 5,25 4,1 3, ,57 5,94 4,3 12-H-PC 2,07-2, ,11-2,82 3,63 3,7 2,76-5, ,82-5,28 4,00 3,7 12-TT 1, ,53 4,46 3,4 2/3 2, ,04 5,36 3,6 2, ,55 5,91 3,8 3, ,06 6,40 3,9 3, ,57 6,86 4,0 12-TT-PC 2,07-2, ,11-2,82 4,85 3,7 2,76-5, ,82-5,28 5,30 3,7 12-TQ 1, ,53 4,31 3,3 3/4 2, ,04 5,68 3,6 2, ,55 6,10 3,8 3, ,06 6,44 3,9 3, ,57 6,86 4,0 12-TQ-PC 2,07-2, ,11-2,82 5,45 3,7 2,76-5, ,82-5,28 6,06 3,7 12-F 1, ,53 6,67 3,4 2, ,04 8,09 3,6 2, ,55 8,67 3,8 3, ,06 9,36 3,9 3, ,57 10,32 4,0 12-F-PC 2,07-2, ,11-2,82 7,27 3,7 2,76-5, ,82-5,28 7,95 3,7 15 Series with 27 Trajectory Metric Special Patterns Metric Kijuttatott Fúvóka Nyomás Nyomás Nyomás víz-mennyi-ség* Sugár Sugár bar kpa kg/cm 2 l/min m 15-Q 1, ,53 2,69 4,3 1/4 2, ,04 3,15 4,5 2, ,55 3,67 4,8 3, ,06 4,19 4,9 3, ,57 4,71 4,9 15-Q-PC 2,07-2, ,11-2,82 2,84 4,6 2,76-5, ,82-5,28 3,07 4,6 15-T 1, ,53 3,70 4,2 1/3 2, ,04 4,11 4,5 2, ,55 4,64 4,7 3, ,06 5,12 4,7 3, ,57 5,53 4,7 15-T-PC 2,07-2, ,11-2,82 3,79 4,6 2,76-5, ,82-5,28 4,16 4,6 15-H 1, ,53 5,37 4,1 1/2 2, ,04 6,14 4,5 2, ,55 7,12 4,8 3, ,06 7,81 4,9 3, ,57 8,13 4,9 15-H-PC 2,07-2, ,11-2,82 5,68 4,6 2,76-5, ,82-5,28 6,25 4,6 15-TT 1, ,53 7,02 4,3 2/3 2, ,04 8,17 4,5 2, ,55 9,42 4,8 3, ,06 10,31 4,9 3, ,57 10,80 4,9 15-TT-PC 2,07-2, ,11-2,82 7,57 4,6 2,76-5, ,82-5,28 8,33 4,6 15-TQ 1, ,53 8,28 4,1 3/4 2, ,04 9,65 4,5 2, ,55 10,79 4,7 3, ,06 11,89 4,8 3, ,57 12,98 4,9 15-TQ-PC 2,07-2, ,11-2,82 8,71 4,6 2,76-5, ,82-5,28 9,47 4,6 15-F 1, ,53 11,29 4,1 2, ,04 13,34 4,5 2, ,55 15,05 4,8 3, ,06 16,40 4,9 3, ,57 17,45 4,9 15-F-PC 2,07-2, ,11-2,82 11,36 4,6 2,76-5, ,82-5,28 12,49 4,6 Kijuttatott Fúvóka Nyomás Nyomás Nyomás víz-mennyi-ség* Sugár bar kpa kg/cm 2 l/min Különleges alakú területek Szél. (m) Hossz. 4-EST 1, ,53 1,48 1,0 x 3,8 2, ,04 1,68 1,2 x 4,5 2, ,55 1,89 1,4 x 5,1 3, ,06 2,10 1,6 x 5,7 3, ,57 2,29 1,9 x 6,1 4-EST-PC 2,07-2, ,11-2,82 1,63 1,2 x 4,4 2,76-5, ,82-5,28 1,89 1,2 x 4,4 4-CST 1, ,53 2,94 1,0 x 7,6 2, ,04 3,35 1,2 x 9,0 2, ,55 3,74 1,2 x 9,1 3, ,06 4,10 1,2 x 9,3 3, ,57 4,43 1,2 x 9,5 4-CST-PC 2,07-2, ,11-2,82 3,26 1,2 x 9,1 2,76-5, ,82-5,28 3,79 1,2 x 9,1 9-SST 1, ,53 3,92 2,7 x 5,5 2, ,04 4,47 2,7 x 5,5 2, ,55 4,97 2,7 x 5,9 3, ,06 5,45 2,8 x 6,3 3, ,57 5,92 3,1 x 6,8 9-SST-PC 2,07-2, ,11-2,82 4,16 2,7 x 5,5 2,76-5, ,82-5,28 4,54 2,7 x 5,5 4-SST 1, ,53 2,63 1,2 x 7,6 2, ,04 3,31 1,2 x 9,0 2, ,55 3,74 1,2 x 9,5 3, ,06 4,10 1,3 x 9,9 3, ,57 4,43 1,5 x 10,1 4-SST-PC 2,07-2, ,11-2,82 3,33 1,2 x 9,1 2,76-5, ,82-5,28 3,79 1,2 x 9,1 2-SST 1, ,53 0,31 0,6 x 1,6 2, ,04 0,34 0,6 x 1,8 2, ,55 0,36 0,6 x 2,0 3, ,06 0,41 0,7 x 2,1 3, ,57 0,46 0,9 x 2,1 2-SST-PC 2,07-2, ,11-2,82 0,34 0,6 x 1,8 2,76-5, ,82-5,28 0,38 0,6 x 1,8 4S-SST 1, ,53 1,80 1,2 x 5,2 2, ,04 2,05 1,2 x 5,5 2, ,55 2,27 1,2 x 5,7 3, ,06 2,49 1,3 x 5,8 3, ,57 2,71 1,5 x 5,8 4S-SST-PC 2,07-2, ,11-2,82 1,89 1,2 x 5,5 2,76-5, ,82-5,28 2,23 1,2 x 5,5 A csapadékmennyiség számítás módját lásd a 87. oldalon. 24
