használati útmutató Hűtő-fagyasztó ENA34953X ENA34953W ENA38953X ENA38953W

Átírás

1 használati útmutató Hűtő-fagyasztó ENA34953X ENA34953W ENA38953X ENA38953W

2 2 electrolux TARTALOMJEGYZÉK Electrolux. Thinking of you. Többet is megtudhat elképzeléseinkrol a címen Biztonsági információk 2 Kezelőpanel 4 Első használat 8 Napi használat 8 Hasznos javaslatok és tanácsok 11 BIZTONSÁGI INFORMÁCIÓK Saját biztonsága és a helyes használat biztosítása érdekében a készülék üzembe helyezése és első használata előtt olvassa át figyelmesen ezt a használati útmutatót, beleértve a tippeket és figyelmeztetéseket is. A szükségtelen hibák és balesetek elkerülése érdekében fontos annak biztosítása, hogy mindenki, aki a készüléket használja, jól ismerje annak működését és biztonságos használatát. Őrizze meg ezt a használati útmutatót, és ha a készüléket elajándékozza vagy eladja, az útmutatót is mellékelje hozzá, hogy annak teljes élettartamán keresztül mindenki, aki használja, megfelelő információkkal rendelkezzen annak használatát és biztonságát illetően. Az emberi élet és a vagyontárgyak biztonsága érdekében tartsa be a jelen használati útmutatóban szereplő óvintézkedéseket, mivel a gyártó nem felelős az ezek elmulasztása miatt bekövetkező károkért. Gyermekek és fogyatékkal élő személyek biztonsága A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan. Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a készülékkel. Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek. Ápolás és tisztítás 13 Mit tegyek, ha Műszaki adatok 15 Üzembe helyezés 16 Környezetvédelmi tudnivalók 18 A változtatások jogát fenntartjuk A készülék kiselejtezésekor húzza ki a dugaszt a hálózati aljzatból, vágja el a hálózati tápkábelt (olyan közel a készülékhez, amennyire csak lehet), és távolítsa el az ajtót annak megelőzése érdekében, hogy a játszó gyermekek áramütést szenvedjenek, vagy magukat a készülékbe zárják. Ha ez a mágneszáras ajtóval ellátott készülék egy rugózáras (kilincses) ajtóval vagy fedéllel ellátott régi készülék helyére kerül, akkor ne felejtse el a régi készülék kidobása előtt használatra alkalmatlanná tenni a rugós zárat. Ennek az a célja, hogy gyerekek ne tudjanak bennrekedni a készülékben. Általános biztonsági tudnivalók Vigyázat A szellőzőnyílásokat ne takarja el semmivel. A készülék rendeltetése élelmiszerek és/ vagy italok tárolása a normál háztartásban, amint azt a jelen használati útmutató ismerteti. Ne használjon mechanikus szerkezetet vagy mesterséges eszközöket a leolvasztási folyamat elősegítésére. Ne működtessen más elektromos készüléket (például fagylaltkészítő gépet) hűtőberendezések belsejében, hacsak ezt a gyártó kifejezetten jóvá nem hagyja. Ügyeljen arra, hogy ne sérüljön meg a hűtőkör. Izobután (R600a) hűtőanyagot tartalmaz a készülék hűtőköre, ez a környezetre csekély hatást gyakorló, természetes gáz, amely ugyanakkor gyúlékony.

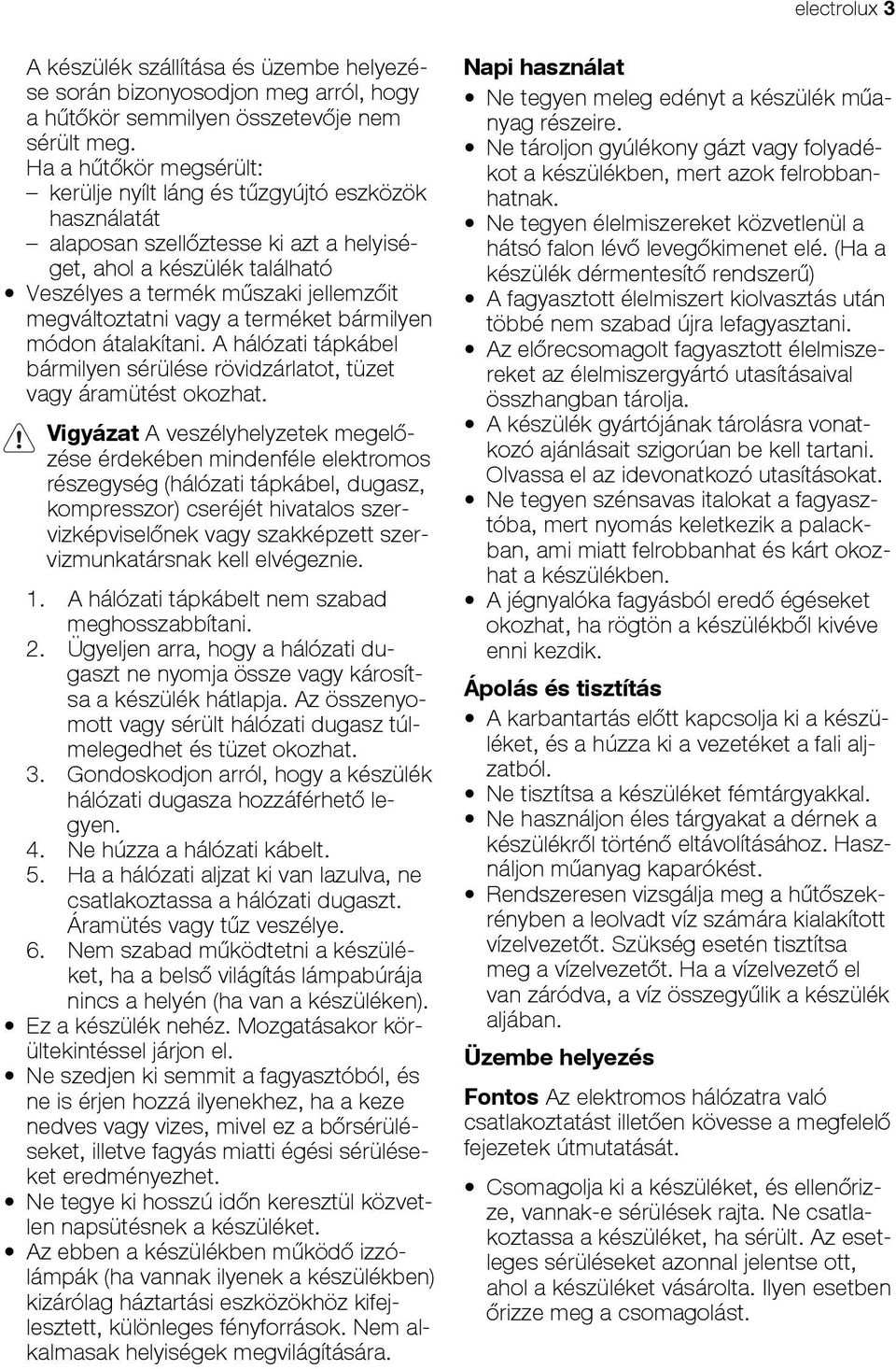

3 electrolux 3 A készülék szállítása és üzembe helyezése során bizonyosodjon meg arról, hogy a hűtőkör semmilyen összetevője nem sérült meg. Ha a hűtőkör megsérült: kerülje nyílt láng és tűzgyújtó eszközök használatát alaposan szellőztesse ki azt a helyiséget, ahol a készülék található Veszélyes a termék műszaki jellemzőit megváltoztatni vagy a terméket bármilyen módon átalakítani. A hálózati tápkábel bármilyen sérülése rövidzárlatot, tüzet vagy áramütést okozhat. Vigyázat A veszélyhelyzetek megelőzése érdekében mindenféle elektromos részegység (hálózati tápkábel, dugasz, kompresszor) cseréjét hivatalos szervizképviselőnek vagy szakképzett szervizmunkatársnak kell elvégeznie. 1. A hálózati tápkábelt nem szabad meghosszabbítani. 2. Ügyeljen arra, hogy a hálózati dugaszt ne nyomja össze vagy károsítsa a készülék hátlapja. Az összenyomott vagy sérült hálózati dugasz túlmelegedhet és tüzet okozhat. 3. Gondoskodjon arról, hogy a készülék hálózati dugasza hozzáférhető legyen. 4. Ne húzza a hálózati kábelt. 5. Ha a hálózati aljzat ki van lazulva, ne csatlakoztassa a hálózati dugaszt. Áramütés vagy tűz veszélye. 6. Nem szabad működtetni a készüléket, ha a belső világítás lámpabúrája nincs a helyén (ha van a készüléken). Ez a készülék nehéz. Mozgatásakor körültekintéssel járjon el. Ne szedjen ki semmit a fagyasztóból, és ne is érjen hozzá ilyenekhez, ha a keze nedves vagy vizes, mivel ez a bőrsérüléseket, illetve fagyás miatti égési sérüléseket eredményezhet. Ne tegye ki hosszú időn keresztül közvetlen napsütésnek a készüléket. Az ebben a készülékben működő izzólámpák (ha vannak ilyenek a készülékben) kizárólag háztartási eszközökhöz kifejlesztett, különleges fényforrások. Nem alkalmasak helyiségek megvilágítására. Napi használat Ne tegyen meleg edényt a készülék műanyag részeire. Ne tároljon gyúlékony gázt vagy folyadékot a készülékben, mert azok felrobbanhatnak. Ne tegyen élelmiszereket közvetlenül a hátsó falon lévő levegőkimenet elé. (Ha a készülék dérmentesítő rendszerű) A fagyasztott élelmiszert kiolvasztás után többé nem szabad újra lefagyasztani. Az előrecsomagolt fagyasztott élelmiszereket az élelmiszergyártó utasításaival összhangban tárolja. A készülék gyártójának tárolásra vonatkozó ajánlásait szigorúan be kell tartani. Olvassa el az idevonatkozó utasításokat. Ne tegyen szénsavas italokat a fagyasztóba, mert nyomás keletkezik a palackban, ami miatt felrobbanhat és kárt okozhat a készülékben. A jégnyalóka fagyásból eredő égéseket okozhat, ha rögtön a készülékből kivéve enni kezdik. Ápolás és tisztítás A karbantartás előtt kapcsolja ki a készüléket, és a húzza ki a vezetéket a fali aljzatból. Ne tisztítsa a készüléket fémtárgyakkal. Ne használjon éles tárgyakat a dérnek a készülékről történő eltávolításához. Használjon műanyag kaparókést. Rendszeresen vizsgálja meg a hűtőszekrényben a leolvadt víz számára kialakított vízelvezetőt. Szükség esetén tisztítsa meg a vízelvezetőt. Ha a vízelvezető el van záródva, a víz összegyűlik a készülék aljában. Üzembe helyezés Fontos Az elektromos hálózatra való csatlakoztatást illetően kövesse a megfelelő fejezetek útmutatását. Csomagolja ki a készüléket, és ellenőrizze, vannak-e sérülések rajta. Ne csatlakoztassa a készüléket, ha sérült. Az esetleges sérüléseket azonnal jelentse ott, ahol a készüléket vásárolta. Ilyen esetben őrizze meg a csomagolást.

4 4 electrolux Ajánlatos legalább négy órát várni a készülék bekötésével és hagyni, hogy az olaj visszafolyjon a kompresszorba. Megfelelő levegőáramlást kell biztosítani a készülék körül, ennek hiánya túlmelegedéshez vezet. Az elégséges szellőzés elérése érdekében kövesse a vonatkozó üzembe helyezési utasításokat. Amikor csak lehetséges, a készülék hátlapja fal felé nézzen, hogy el lehessen kerülni a forró alkatrészek (kompresszor, kondenzátor) megérintését vagy megfogását az esetleges égési sérülések megelőzése érdekében. A készüléket nem szabad radiátorok vagy tűzhelyek közelében elhelyezni. Ügyeljen arra, hogy a hálózati dugasz hozzáférhető legyen a készülék telepítése után. Csak ivóvíz-hálózatra csatlakoztatható (Ha fel van szerelve vízcsatlakozóval). Szerviz A készülék szervizeléséhez szükséges minden villanyszerelési munkát szakképzett villanyszerelőnek vagy kompetens személynek kell elvégeznie. KEZELŐPANEL Ne távolítsa el a LED-világítás borítását. A LED-világítás kapcsolótáblájának cseréjéhez, szükség esetén lépjen kapcsolatba a legközelebbi ügyfélszolgálathoz. A készüléket kizárólag arra felhatalmazott szervizközpont javíthatja, és csak eredeti pótalkatrészek használhatók. Környezetvédelem Ez a készülék sem a hűtőfolyadék-keringető rendszerben, sem a szigetelő anyagokban nem tartalmaz az ózonréteget károsító gázokat. A készüléket nem szabad a lakossági hulladékkal és szeméttel együtt kidobni. A szigetelőhab gyúlékony gázokat tartalmaz: a készüléket a helyi hatóságoktól beszerezhető vonatkozó rendelkezésekkel összhangban kell hulladékba helyezni. Vigyázzon, ne sérüljön meg a hűtőegység, különösen hátul a hőcserélő környéke. A készüléken használt és szimbólummal megjelölt anyagok újrahasznosíthatóak. 6 Fagyasztó hőmérséklet-szabályozója Mínusz gomb Időszabályozó 7 Mode gomb Lehetőség van a gyárilag beállított billentyűhang nagyobb hangerejű változatának alkalmazására, ha egyszerre megnyomja a Mode ( 7 ) gombot és a mínusz ( 6 ) gombot néhány másodpercig. Az eredeti hang visszaállítható. 1 Hűtő hőmérséklet-szabályozója Mínusz gomb 2 Hűtő hőmérséklet-szabályozója Plusz gomb 3 ON/OFF gomb OK gomb 4 Fagyasztó hőmérséklet-szabályozója Plusz gomb Időszabályozó 5 Kijelzés

5 electrolux 5 Kijelző Hűtő hőmérséklet-visszajelző 2 Extra nedvesség funkció 3 Gyermekzár funkció 4 Hűtő kikapcsolása funkció 5 Drinks Chill funkció 6 Időzítő 7 Fagyasztó hőmérséklet-visszajelző 8 Figyelmeztető kijelzés 9 Bevásárlás funkció 10 Action Freeze funkció 11 Eco Mode funkció 12 Nyaralás funkció Bekapcsolás A készülék bekapcsolásához tegye a következőket: 1. Csatlakoztassa a tápkábel csatlakozóját a hálózati aljzatba. 2. Ha a kijelző nincs bekapcsolva, nyomja meg az ON/OFF gombot. 3. Néhány másodperc után megszólalhat a riasztó. A riasztó nullázásához lásd a "Magas hőmérséklet miatti riasztás" c. részt. 4. Ha a "demo" megjelenik a kijelzőn, a készülék bemutató üzemmódban van. Lásd a Mit tegyek, ha..." c. részt. 5. A hőmérséklet-visszajelző a beállított alapértelmezett hőmérsékletet mutatja. Eltérő hőmérséklet beállításához lásd a Hőmérséklet-szabályozás c. részt. Kikapcsolás A készülék kikapcsolásához tegye a következőket: Nyomja meg a ON/OFF gombot 5 másodpercig. 2. A kijelző kikapcsol. 3. A készülék áramtalanításához húzza ki a csatlakozódugót a hálózati aljzatból. A hűtő kikapcsolása A hűtő kikapcsolásához: megfelelő ikon megjelenik. A hűtő kikapcsolás kijelzés villog. Vonások láthatóak a hűtő kijelzőjén. 3. A hűtő kikapcsolás kijelzés látható. A hűtő bekapcsolása A hűtő bekapcsolásához: 1. Nyomja meg a hűtő hőmérséklet-szabályozóját. Vagy: megfelelő ikon megjelenik. A hűtő kikapcsolás kijelzés villog. 3. A hűtő kikapcsolás kijelzés eltűnik. Eltérő hőmérséklet beálltásához lásd a "Hőmérséklet-szabályozás" c. részt. Hőmérséklet-szabályozás A hűtő vagy a fagyasztó beállított hőmérséklete a hőmérséklet-szabályozó gombokkal változtatható meg. Beállított alapértelmezett hőmérséklet: +5 C a hűtő esetében -18 C a fagyasztó esetében A hőmérséklet kijelzők a beállított hőmérsékletet mutatják. Fontos Az alapértelmezett hőmérséklet visszaállítására kapcsolja ki a készüléket. A beállított új hőmérsékletet a készülék 24 órán belül éri el. A beállított értékhez képest néhány fokos hőmérséklet indagozás időszakosan előfordulhat, ez nem jelenti a készülék meghibásodását. Fontos A beállított hőmérsékletet a készülék áramszünet esetén is megjegyzi.

6 6 electrolux Az optimális élelmiszertároláshoz jelölje ki az Eco Mode funkciót Nézze meg az "Eco Mode funkciót". Eco Mode funkció Az optimális élelmiszertároláshoz jelölje ki az Eco Mode funkciót A funkció bekapcsolásához: megfelelő ikon megjelenik. Az Eco Mode visszajelző villogni kezd. A hőmérséklet kijelző néhány másodpercig mutatja a beállított hőmérsékletet: a hűtő esetében: +5 C a fagyasztó esetében: -18 C Az Eco Mode visszajelző látható. A funkció kikapcsolásához: 1. Nyomja meg az Mode gombot, amíg Eco Mode visszajelző villogni kezd. 3. Az Eco Mode visszajelző kialszik. Fontos A funkció akkor is kikapcsol, ha eltérő hűtőtér hőmérsékletet állít be. Gyermekzár funkció A nyomógombokon keresztüli működtetés letiltására válassza ki a Gyermekzár funkciót. A funkció bekapcsolásához: megfelelő ikon megjelenik. 2. A Gyermekzár visszajelző villog. 3. Nyomja meg az OK gombot a megerősítéshez. A Gyermekzár visszajelző világít. A funkció kikapcsolásához: Gyermekzár visszajelző villogni kezd. 3. A Gyermekzár visszajelző kialszik. Extra nedvesség funkció Ha növelni szeretné a hűtőtér nedvességtartalmát, javasoljuk az Extra nedvesség funkció használatát. A funkció bekapcsolásához: megfelelő ikon megjelenik. Az Extra nedvesség visszajelző villog. Az Extra nedvesség visszajelző világít. A funkció kikapcsolásához: z Extra nedvesség visszajelző villogni kezd. 3. Az Extra nedvesség visszajelző kialszik. Nyaralás üzemmód Ez a funkció lehetővé teszi, hogy a hűtőszekrény hosszabb távollét alatt zárva és üresen álljon anélkül, hogy kellemetlen szagok képződnének a készülékben. Fontos A hűtőteret a távollét idejére ki kell üríteni. A funkció bekapcsolásához: megfelelő ikon megjelenik. A Nyaralás üzemmód visszajelzője villog. A hűtő hőmérséklet kijelző néhány másodpercig a beállított hőmérsékletet mutatja. A Nyaralás üzemmód visszajelzője látható. A funkció kikapcsolásához: Nyaralás üzemmód visszajelzője villogni nem kezd. 3. A Nyaralás üzemmód visszajelzője kialszik. 4. Az Eco Mode funkció visszaállításra kerül, ha előzőleg kiválasztották. Fontos A funkció akkor is kikapcsol, ha eltérő hűtőtér hőmérsékletet állít be. Drinks Chill funkció Az Drinks Chill funkció biztonsági figyelmeztetésként szolgál, amikor italos palackokat helyez a fagyasztó rekeszbe. A funkció bekapcsolásához: megfelelő ikon megjelenik. Az Drinks Chill visszajelző villogni kezd. Az Időzítő néhány másodpercig a beállított értéket (30 perc) mutatja.

7 electrolux 7 2. Nyomja meg az Időzítő szabályozó gombját és módosítsa az Időzítő értékét 1 és 90 másodperc között. 3. Nyomja meg az OK gombot a megerősítéshez. Az Drinks Chill visszajelző látható. Az Időzítő villogni kezd. A visszaszámlálás végén az Drinks Chill visszajelző villog és hangjelzés hallható: 1. Vegye ki a fagyasztórekeszben lévő italokat. 2. Kapcsolja ki a funkciót. A funkció kikapcsolásához: 1. Nyomja meg az Mode gombot, amíg Drinks Chill visszajelző villogni kezd. 3. Az Drinks Chill visszajelző kialszik. A funkciót bármikor kikapcsolhatja. Bevásárlás funkció Ha nagyobb mennyiségű meleg élelmiszert kell behelyeznie, például egy élelmiszer-bevásárlás után, az javasoljuk, hogy aktiválja a Bevásárlás funkciót a termékek gyorsabb lehűtése és annak megelőzése érdekében, hogy a már a hűtőszekrényben lévő élelmiszerek felmelegedjenek A funkció bekapcsolásához: megfelelő ikon megjelenik. A vásárlás kijelző villog. A hűtő hőmérséklet kijelző néhány másodpercig a beállított hőmérsékletet mutatja. A Bevásárlás üzemmód kijelzés látható. A Bevásárlás funkció kb. 6 óra elteltével automatikusan kikapcsol. A funkció manuális kikapcsolásához: Bevásárlás üzemmód visszajelzője villogni nem kezd. 3. A Bevásárlás üzemmód visszajelzője kialszik. 4. Az Eco Mode funkció visszaállításra kerül, ha előzőleg kiválasztották. Fontos A funkció akkor is kikapcsol, ha eltérő hűtőtér hőmérsékletet állít be. Action Freeze funkció A funkció bekapcsolásához: megfelelő ikon megjelenik. Az Action Freeze visszajelző villogni kezd. A fagyasztó hőmérséklet kijelző a szimbólumot jelzi ki néhány másodpercig. Az Action Freeze visszajelző látható. Egy animáció indul el. Ez a funkció 52 óra elteltével automatikusan kikapcsol. A funkció manuális kikapcsolásához: 1. Nyomja meg az Mode gombot, amíg Action Freeze visszajelző villogni kezd. 3. Az Action Freeze visszajelző kialszik. 4. Az Eco Mode funkció visszaállításra kerül, ha előzőleg kiválasztották. Fontos A funkció akkor is kikapcsol, ha eltérő fagyasztó hőmérsékletet állít be. Magas hőmérséklet miatti riasztás A fagyasztórekeszben a hőmérséklet (például áramkimaradás miatti) emelkedését a következők jelzik: a riasztás kijelzés és a fagyasztó hőmérséklet kijelzői villognak a riasztó hangjelzése. A riasztó nullázásához: 1. Nyomja meg bármelyik gombot. 2. A hangjelző kikapcsol. 3. A fagyasztó hőmérséklet kijelző néhány másodpercig kijelzi a készülékben keletkezett legmagasabb hőmérsékletet. Ezután ismét a beállított hőmérsékletet mutatja. 4. A hőmérséklet helyreállásáig a riasztás kijelzés tovább villog. Amikor megszűnik a riasztás, a riasztás kijelzés eltűnik.

8 8 electrolux ELSŐ HASZNÁLAT A készülék belsejének tisztítása A készülék legelső használata előtt mossa ki a készülék belsejét semleges szappanos langyos vízzel, hogy eltávolítsa a tökéletesen új termékek tipikus szagát, majd alaposan szárítsa ki. NAPI HASZNÁLAT Fagyasztott élelmiszerek tárolása Az első indításkor, illetve hosszabb használaton kívüli idő után, mielőtt az élelmiszereket a rekeszbe pakolná, üzemeltesse legalább 2 óráig a készüléket a magasabb beállításokon. Fontos Véletlenszerűen, például áramkimaradás miatt bekövetkező leolvadás esetén, amikor az áramszünet hosszabb ideig tart, mint az az érték, amely a műszaki jellemzők között a "felolvadási idő" alatt fel van tüntetve, a felolvadt élelmiszert gyorsan el kell fogyasztani, vagy azonnal meg kell főzni, majd pedig a (kihűlés után) újra lefagyasztani. Kiolvasztás A mélyfagyasztott vagy fagyasztott élelmiszerek használat előtt a hűtőrekeszben vagy szobahőmérsékleten kiolvaszthatók, attól függően, hogy mennyi idő áll rendelkezésre ehhez a művelethez. A kisebb darabok még akár fagyasztott állapotban, közvetlenül a fagyasztóból kivéve is megfőzhetők: ebben az esetben a főzés ideje meghosszabbodik. Levegőhűtés A ClimaTech technológia segítségével gyorsabban lehűtheti az ételt, és egyenletes hőmérsékletet biztosíthat a hűtőtérben. Ez az eszköz lehetővé teszi az élelmiszerek gyors lehűtését és az egyenletes hőmérsékletet a hűtőtérben. Fontos Ne használjon mosószereket vagy súrolóporokat, mert ezek megsérthetik a felületét. Szén légszűrő A készüléket egy szén légszűrővel láttuk el, amely a levegőforgató doboz hátsó falán egy fedél mögött található. A szűrő megtisztítja a hűtőtér levegőjét a nemkívánatos szagoktól, ezáltal is javítva a tárolás minőségét. Mozgatható polcok A hűtőszekrény falai több sor csúszósínnel vannak ellátva, hogy a polcokat tetszés szerinti helyre lehessen tenni.

9 electrolux 9 Palacktartó Helyezze a palackokat (előre felé néző nyílással) az előre beállított polcra. Fontos Ha a polc vízszintesen van elhelyezve, csak zárt palackokat tegyen rá. Az ajtó polcainak elhelyezése Ha különböző méretű élelmiszercsomagok tárolásának szeretne helyet biztosítani, az ajtópolcokat különböző magasságokba állíthatja. A polcok áthelyezésénél a következők szerint járjon el: Fokozatosan húzza a polcot a nyilakkal jelölt irányba, amíg ki nem szabadul, majd szükség szerint tegye új helyre. A palacktartó polc korábban felnyitott palackok tárolásához megdönthető. Ehhez húzza felfele a polcot addig, amíg az felfele el nem fordítható, és helyezze a következő magasabb szintre. NaturaFresh fiók Ez a berendezés lehetővé teszi az élelmiszerek gyors lehűtését és egységes hőmérsékletet biztosít a rekeszben.

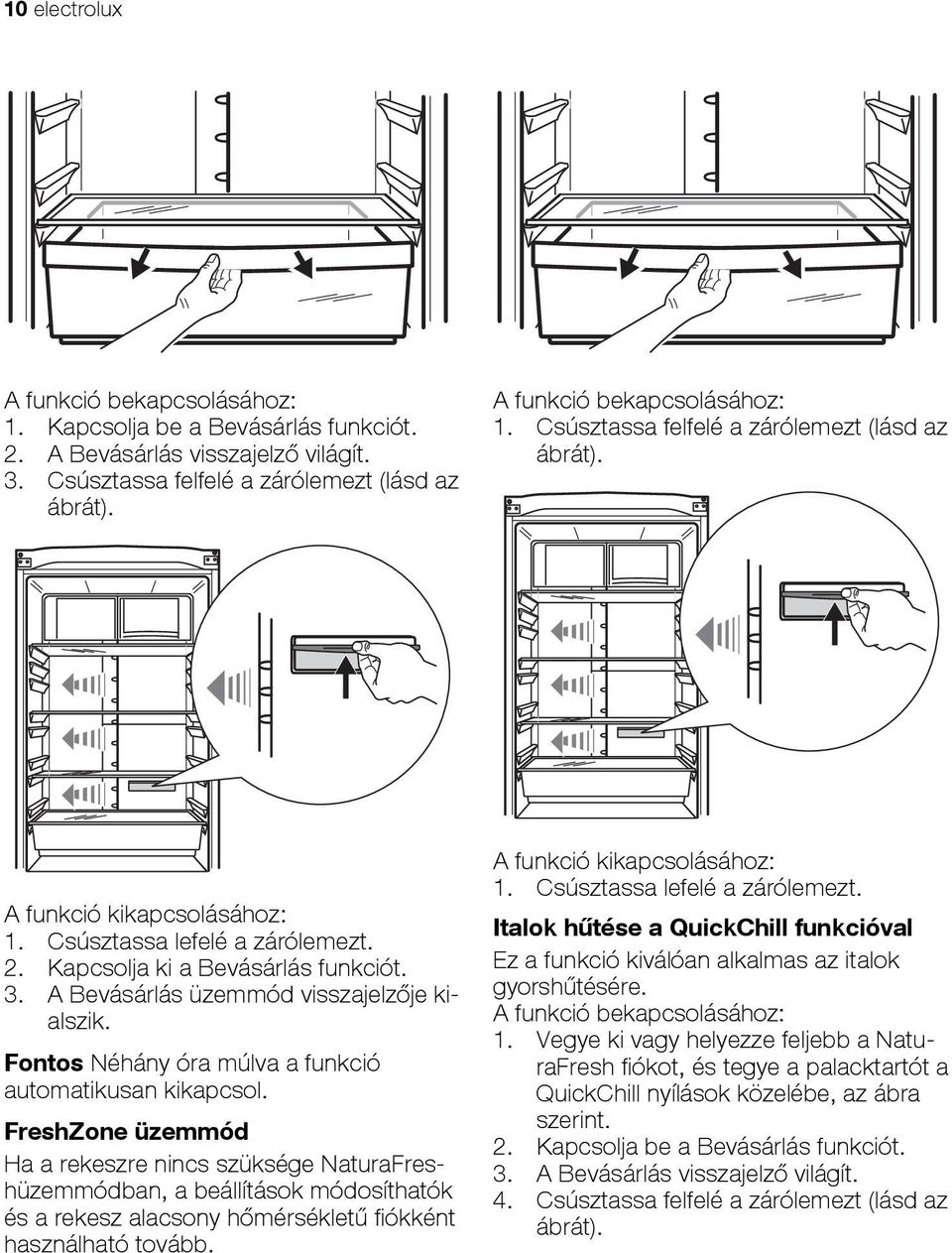

10 10 electrolux A funkció bekapcsolásához: 1. Kapcsolja be a Bevásárlás funkciót. 2. A Bevásárlás visszajelző világít. 3. Csúsztassa felfelé a zárólemezt (lásd az ábrát). A funkció bekapcsolásához: 1. Csúsztassa felfelé a zárólemezt (lásd az ábrát). A funkció kikapcsolásához: 1. Csúsztassa lefelé a zárólemezt. 2. Kapcsolja ki a Bevásárlás funkciót. 3. A Bevásárlás üzemmód visszajelzője kialszik. Fontos Néhány óra múlva a funkció automatikusan kikapcsol. FreshZone üzemmód Ha a rekeszre nincs szüksége NaturaFreshüzemmódban, a beállítások módosíthatók és a rekesz alacsony hőmérsékletű fiókként használható tovább. A funkció kikapcsolásához: 1. Csúsztassa lefelé a zárólemezt. Italok hűtése a QuickChill funkcióval Ez a funkció kiválóan alkalmas az italok gyorshűtésére. A funkció bekapcsolásához: 1. Vegye ki vagy helyezze feljebb a NaturaFresh fiókot, és tegye a palacktartót a QuickChill nyílások közelébe, az ábra szerint. 2. Kapcsolja be a Bevásárlás funkciót. 3. A Bevásárlás visszajelző világít. 4. Csúsztassa felfelé a zárólemezt (lásd az ábrát).

11 cseken vagy vezetéken. Ez normális jelenség. Amikor a kompresszor be van kapcsolva, a hűtőszekrényben körbe halad a szivatelectrolux 11 A fagyasztókosarak kivétele a fagyasztóból A fagyasztókosarakon van egy ütköző, amely megakadályozza véletlen kivételüket vagy leesésüket. Amikor ki szeretné venni a fagyasztóból, húzza maga felé a kosarat, és amikor az elérte a végpontot, az elejét felfele billentve vegye ki a kosarat. Amikor vissza kívánja rakni, kissé emelje meg a kosár elejét, hogy be lehessen illeszteni a fagyasztóba. Amikor túljutott a végpontokon, nyomja vissza a kosarakat a helyükre. A funkció kikapcsolásához: 1. Csúsztassa lefelé a zárólemezt. 2. Kapcsolja ki a Bevásárlás funkciót. 3. A Bevásárlás üzemmód visszajelzője kialszik. Fontos Néhány óra múlva a funkció automatikusan kikapcsol. SpacePlus fiók A fiók gyümölcsök és zöldségek tárolására alkalmas. Van egy elválasztóelem a fiókban, amely különböző helyzetekbe állítható be, ami lehetővé teszi a fióknak az egyéni igényeknek legjobban megfelelő felosztását. Van egy rács (ha a modell tartozéka) a fiók alján, hogy elválassza a gyümölcsöket és a zöldségeket az alsó felületen esetlegesen képződő nedvességtől. A fiókban lévő minden elem tisztítás céljából kivehető. 2 1 HASZNOS JAVASLATOK ÉS TANÁCSOK Normál működéssel járó hangok Esetleg egy halk csobogó vagy bugyborékoló hangot is lehet hallani, amikor a hűtőközeget a rendszer a hátsó teker-

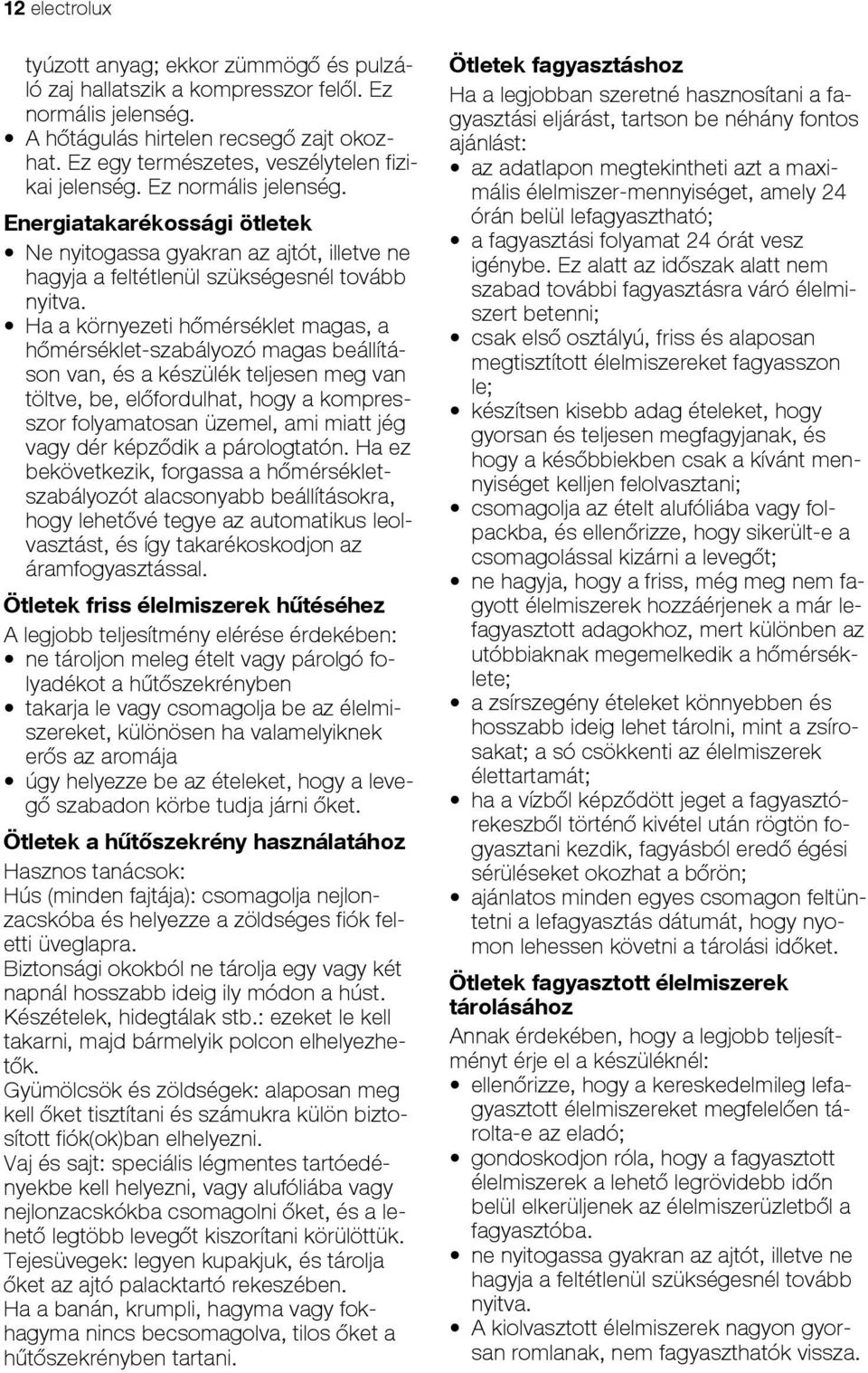

12 12 electrolux tyúzott anyag; ekkor zümmögő és pulzáló zaj hallatszik a kompresszor felől. Ez normális jelenség. A hőtágulás hirtelen recsegő zajt okozhat. Ez egy természetes, veszélytelen fizikai jelenség. Ez normális jelenség. Energiatakarékossági ötletek Ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva. Ha a környezeti hőmérséklet magas, a hőmérséklet-szabályozó magas beállításon van, és a készülék teljesen meg van töltve, be, előfordulhat, hogy a kompresszor folyamatosan üzemel, ami miatt jég vagy dér képződik a párologtatón. Ha ez bekövetkezik, forgassa a hőmérsékletszabályozót alacsonyabb beállításokra, hogy lehetővé tegye az automatikus leolvasztást, és így takarékoskodjon az áramfogyasztással. Ötletek friss élelmiszerek hűtéséhez A legjobb teljesítmény elérése érdekében: ne tároljon meleg ételt vagy párolgó folyadékot a hűtőszekrényben takarja le vagy csomagolja be az élelmiszereket, különösen ha valamelyiknek erős az aromája úgy helyezze be az ételeket, hogy a levegő szabadon körbe tudja járni őket. Ötletek a hűtőszekrény használatához Hasznos tanácsok: Hús (minden fajtája): csomagolja nejlonzacskóba és helyezze a zöldséges fiók feletti üveglapra. Biztonsági okokból ne tárolja egy vagy két napnál hosszabb ideig ily módon a húst. Készételek, hidegtálak stb.: ezeket le kell takarni, majd bármelyik polcon elhelyezhetők. Gyümölcsök és zöldségek: alaposan meg kell őket tisztítani és számukra külön biztosított fiók(ok)ban elhelyezni. Vaj és sajt: speciális légmentes tartóedényekbe kell helyezni, vagy alufóliába vagy nejlonzacskókba csomagolni őket, és a lehető legtöbb levegőt kiszorítani körülöttük. Tejesüvegek: legyen kupakjuk, és tárolja őket az ajtó palacktartó rekeszében. Ha a banán, krumpli, hagyma vagy fokhagyma nincs becsomagolva, tilos őket a hűtőszekrényben tartani. Ötletek fagyasztáshoz Ha a legjobban szeretné hasznosítani a fagyasztási eljárást, tartson be néhány fontos ajánlást: az adatlapon megtekintheti azt a maximális élelmiszer-mennyiséget, amely 24 órán belül lefagyasztható; a fagyasztási folyamat 24 órát vesz igénybe. Ez alatt az időszak alatt nem szabad további fagyasztásra váró élelmiszert betenni; csak első osztályú, friss és alaposan megtisztított élelmiszereket fagyasszon le; készítsen kisebb adag ételeket, hogy gyorsan és teljesen megfagyjanak, és hogy a későbbiekben csak a kívánt mennyiséget kelljen felolvasztani; csomagolja az ételt alufóliába vagy folpackba, és ellenőrizze, hogy sikerült-e a csomagolással kizárni a levegőt; ne hagyja, hogy a friss, még meg nem fagyott élelmiszerek hozzáérjenek a már lefagyasztott adagokhoz, mert különben az utóbbiaknak megemelkedik a hőmérséklete; a zsírszegény ételeket könnyebben és hosszabb ideig lehet tárolni, mint a zsírosakat; a só csökkenti az élelmiszerek élettartamát; ha a vízből képződött jeget a fagyasztórekeszből történő kivétel után rögtön fogyasztani kezdik, fagyásból eredő égési sérüléseket okozhat a bőrön; ajánlatos minden egyes csomagon feltüntetni a lefagyasztás dátumát, hogy nyomon lehessen követni a tárolási időket. Ötletek fagyasztott élelmiszerek tárolásához Annak érdekében, hogy a legjobb teljesítményt érje el a készüléknél: ellenőrizze, hogy a kereskedelmileg lefagyasztott élelmiszereket megfelelően tárolta-e az eladó; gondoskodjon róla, hogy a fagyasztott élelmiszerek a lehető legrövidebb időn belül elkerüljenek az élelmiszerüzletből a fagyasztóba. ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva. A kiolvasztott élelmiszerek nagyon gyorsan romlanak, nem fagyaszthatók vissza.

13 electrolux 13 Ne lépje túl az élelmiszergyártó által feltüntetett tárolási időtartamot. ÁPOLÁS ÉS TISZTÍTÁS Figyelem Bármilyen karbantartási művelet előtt áramtalanítsa a készüléket a hálózati csatlakozódugó kihúzásával. Ennél a készüléknél szénhidrogén van a hűtőegységben; ezért csak megbízott szerelő végezhet rajta karbantartást, és töltheti fel újra. Időszakos tisztítás A készüléket rendszeresen tisztítani kell: a készülék belsejét és a tartozékokat langyos vízzel és egy kevés semleges mosogatószerrel tisztítsa meg. rendszeresen ellenőrizze az ajtótömítéseket, és törölje tisztára, hogy biztosítsa azok tisztaságát és szennyeződésmentességét. gondosan öblítse le és szárítsa meg. Fontos Ne húzza meg, ne mozgassa és ne sértse meg a készülékházban lévő csöveket és/vagy kábeleket. Soha ne használjon mosószereket, súrolóporokat, erőteljesen illatosított tisztítószereket vagy viaszos polírozószereket a beltér tisztításához, mivel ezek károsítják a felületet, és erőteljes illatot hagynak maguk után. Tisztítsa meg a kondenzátort (fekete rács), majd a készülék hátulján lévő kompresszort egy kefével. Ezzel a művelettel javíthatja a készülék teljesítményét, és csökkentheti az áramfogyasztást. Fontos Ügyeljen arra, hogy ne sérüljön meg a hűtőrendszer. Számos konyhai felülettisztító olyan vegyszereket tartalmaz, amelyek megtámadhatják/károsíthatják a készülékben használt műanyagokat. Ebből az okból javasoljuk, hogy a készülék külső felületét kizárólag meleg vízzel tisztítsa, amelyhez egy kevés mosogatószert adott. A tisztítás után csatlakoztassa a készüléket a táphálózathoz. A szén légszűrő cseréje A legjobb teljesítmény fenntartása érdekében a szén légszűrőt évente ki kell cserélni. Új aktív légszűrők a helyi márkakereskedőtől szerezhetők be. Az utasításokat lásd "A szén légszűrő üzembe helyezése" címszó alatt. A hűtőszekrény leolvasztása Rendeltetésszerű használat közben a dér minden alkalommal automatikusan leolvad a hűtőrekesz párologtatójáról, amint leáll a kompresszor. A jégmentesítéssel keletkezett víz a készülék hátulján kialakított elvezető csatornán keresztül egy, a kompresszoron elhelyezett tartályba kerül, ahol párolgásával hozzájárul a kompresszor hűtéséhez. Fontos, hogy a vízelvezető csatorna közepén látható lefolyónyílást, amely a jégmentesítésből származó vizet befogadja, rendszeresen megtisztítsa, nehogy a víz túlfolyjon és rácsöpögjön a készülékben lévő élelmiszerekre. Használja a kapott speciális tisztítót, amely már eleve bent található a lefolyónyílás belsejében. A fagyasztó leolvasztása Ennek a modellnek a fagyasztórekesze "no frost" típusú. Ez azt jelenti, hogy a működés közben nem képződik dér a készülékben,

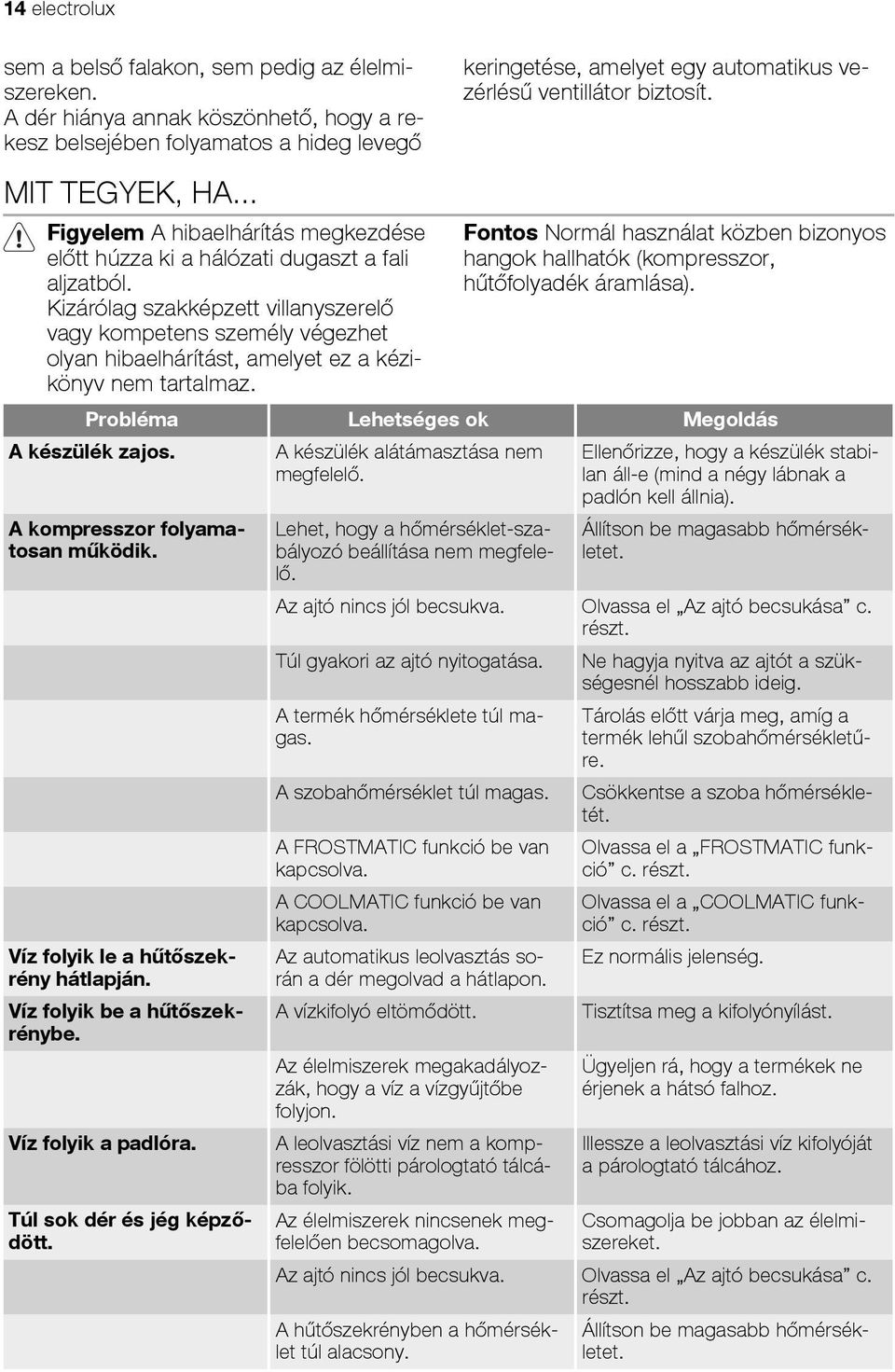

14 14 electrolux sem a belső falakon, sem pedig az élelmiszereken. A dér hiánya annak köszönhető, hogy a rekesz belsejében folyamatos a hideg levegő keringetése, amelyet egy automatikus vezérlésű ventillátor biztosít. MIT TEGYEK, HA... Figyelem A hibaelhárítás megkezdése előtt húzza ki a hálózati dugaszt a fali aljzatból. Kizárólag szakképzett villanyszerelő vagy kompetens személy végezhet olyan hibaelhárítást, amelyet ez a kézikönyv nem tartalmaz. Fontos Normál használat közben bizonyos hangok hallhatók (kompresszor, hűtőfolyadék áramlása). Probléma Lehetséges ok Megoldás A készülék zajos. A kompresszor folyamatosan működik. Víz folyik le a hűtőszekrény hátlapján. Víz folyik be a hűtőszekrénybe. Víz folyik a padlóra. Túl sok dér és jég képződött. A készülék alátámasztása nem megfelelő. Lehet, hogy a hőmérséklet-szabályozó beállítása nem megfelelő. Ellenőrizze, hogy a készülék stabilan áll-e (mind a négy lábnak a padlón kell állnia). Állítson be magasabb hőmérsékletet. Az ajtó nincs jól becsukva. Olvassa el Az ajtó becsukása c. részt. Túl gyakori az ajtó nyitogatása. Ne hagyja nyitva az ajtót a szükségesnél hosszabb ideig. A termék hőmérséklete túl magas. A szobahőmérséklet túl magas. A FROSTMATIC funkció be van kapcsolva. A COOLMATIC funkció be van kapcsolva. Az automatikus leolvasztás során a dér megolvad a hátlapon. A vízkifolyó eltömődött. Az élelmiszerek megakadályozzák, hogy a víz a vízgyűjtőbe folyjon. A leolvasztási víz nem a kompresszor fölötti párologtató tálcába folyik. Az élelmiszerek nincsenek megfelelően becsomagolva. Tárolás előtt várja meg, amíg a termék lehűl szobahőmérsékletűre. Csökkentse a szoba hőmérsékletét. Olvassa el a FROSTMATIC funkció c. részt. Olvassa el a COOLMATIC funkció c. részt. Ez normális jelenség. Tisztítsa meg a kifolyónyílást. Ügyeljen rá, hogy a termékek ne érjenek a hátsó falhoz. Illessze a leolvasztási víz kifolyóját a párologtató tálcához. Csomagolja be jobban az élelmiszereket. Az ajtó nincs jól becsukva. Olvassa el Az ajtó becsukása c. részt. A hűtőszekrényben a hőmérséklet túl alacsony. Állítson be magasabb hőmérsékletet.

15 electrolux 15 Probléma Lehetséges ok Megoldás A készülékben a hőmérséklet túl magas. A hűtőszekrényben a hőmérséklet túl magas. A fagyasztóban a hőmérséklet túl magas. A készülék nem működik. A világítás nem működik. "demo" jelenik meg a kijelzőn. Az ajtó nincs jól becsukva. Olvassa el Az ajtó becsukása c. részt. A termék hőmérséklete túl magas. Egyszerre túl sok terméket helyezett be. Nincs hideglevegő-keringetés a készülékben. A termékek túl közel vannak egymáshoz. A készülék ki van kapcsolva. A hálózati dugasz nincs megfelelően csatlakoztatva a hálózati aljzatba. A készülék nem kap tápfeszültséget. Nincs feszültség a hálózati csatlakozóaljzatban. A világítás készenléti üzemmódban van. A készüléknek bemutató módban van. Tárolás előtt várja meg, amíg a termék lehűl szobahőmérsékletűre. Tároljon kevesebb terméket egyszerre. Gondoskodjon arról, hogy legyen hideglevegő-keringetés a készülékben. Tárolja a termékeket úgy, hogy ne akadályozzák a hideglevegő-keringést. Kapcsolja be a készüléket. Csatlakoztassa megfelelően a hálózati dugaszt a hálózati csatlakozóaljzatba. Csatlakoztasson egy másik elektromos készüléket a hálózati csatlakozóaljzatba. Forduljon szakképzett villanyszerelőhöz. Csukja be, majd nyissa ki az ajtót. Tartsa körülbelül 10 másodpercen át lenyomva az OK gombot, miután a hosszú hangjelzés hallatszott, és a kijelző rövid időre lekapcsolt: a készülék normál üzemmódba vált. Amennyiben a fenti tanácsok nem vezetnek eredményre, hívja a legközelebbi márkaszervizt. Az ajtó záródása 1. Tisztítsa meg az ajtótömítéseket. 2. Szükség esetén állítsa be az ajtót. Olvassa el az "Üzembe helyezés" c. szakaszt. MŰSZAKI ADATOK Az 1/1998. (I. 12.) IKIM sz. miniszteri rendeletnek megfelelően 3. Szükség esetén cserélje ki a hibás ajtótömítéseket. Forduljon a márkaszervizhez. ENA38953W ENA38953X Gyártó Electrolux A készülék kategóriája Fagyasztószekrény Magasság mm Szélesség mm ENA34953X ENA34953W

16 16 electrolux ENA38953W ENA38953X Mélység mm Fagyasztótér nettó térfogata liter Energiaosztály (A++ és G között, A+ A+ ahol az A++ a leghatéko- nyabb, G a legkevésbé hatékony) Villamosenergia -fogyasztás (a mindenkori energiafogyasztás a készülék használatától és elhelyezéstől függ.) kwh/év Energiafelhasználási besorolás **** **** Felolvadási idő Óra Fagyasztási kapacitás kg/24 óra Klímaosztály SN/T SN/T Feszültség Volt Zajteljesítmény db/a Beépíthető Nem Nem A műszaki adatok megtalálhatók a készülék belsejében bal oldalon lévő adattáblán és az energiatakarékossági címkén. ÜZEMBE HELYEZÉS A készülék üzembe helyezése előtt figyelmesen olvassa el a "Biztonsági információk" c. szakaszt saját biztonsága és a készülék helyes üzemeltetése érdekében. Elhelyezés Olyan helyen helyezze üzembe a készüléket, amelynek környezeti hőmérséklete megfelel annak a klímabesorolásnak, amely a készülék adattábláján fel van tüntetve: Klíma- Környezeti hőmérséklet besoro- lás SN N ST T +10 C és +32 C között +16 C és +32 C között +16 C és + 38 C között +16 C és + 43 C között Elhelyezés A készüléket minden hőforrástól, például radiátoroktól, kazánoktól, közvetlen napsütéstől stb. távol kell üzembe helyezni. Gondoskodjon arról, hogy a levegő szabadon áramolhasson a készülék hátlapja körül. A ENA34953X ENA34953W legjobb teljesítmény elérése érdekében, ha a készüléket egy falra függesztett elem alá helyezik, a készülék felső lapja és a fali elem között legalább 100 mm minimális távolságot kell hagyni. Azonban az az ideális, ha a készüléket nem egy falra függesztett elem alatt helyezik el. A pontos vízszintezés a készülék alján található egy vagy több állítható láb révén van biztosítva. Vigyázat Lehetővé kell tenni, hogy a készüléket le lehessen kötni a hálózati áramról; ezért a dugó üzembe helyezés után legyen könnyen elérhető.

17 electrolux 17 mm 100 mm min A B Elektromos csatlakoztatás Az elektromos csatlakoztatás előtt győződjön meg arról, hogy az adattáblán feltüntetett feszültség és frekvencia megegyezik-e a háztartási hálózati áram értékeivel. A készüléket kötelező földelni. A elektromos hálózatba illő vezeték dugója ilyen érintkezéssel van ellátva. Ha a háztartási hálózati csatlakozóaljzat nincs leföldelve, csatlakoztassa a készüléket az érvényben lévő jogszabályok szerint külön földpólushoz, miután konzultált egy képesített villanyszerelővel. A gyártó minden felelősséget elhárít magától, ha a fenti biztonsági óvintézkedéseket nem tartják be. Ez a készülék megfelel az EGK irányelveknek. Hátsó távtartók A két távtartó a dokumentációt tartalmazó tasakban található. A távtartók elhelyezéséhez kövesse az alábbi műveletsort: 1. Lazítsa meg a csavart. 2. Helyezze a távtartót a csavarfej alá. 3. Fordítsa a távtartót a megfelelő helyzetbe. 4. Húzza meg a csavart. Vízszintbe állítás Amikor elhelyezi a készüléket, ügyeljen arra, hogy vízszintben álljon. Ez az alul elöl található két szabályozható láb segítségével érhető el. A polctartók eltávolítása A készülékében olyan polctartók találhatók, amelyek segítségével a polcokat szállítás közben fixálni lehet. A polctartókat az alábbi eljárással tudja kivenni: 1. Forgassa a polctartókat a nyíl (A) irányába. 2. Emelje ki a polcot hátulról, és nyomja előrefele, amíg ki nem szabadul (B): 3. Vegye ki a rögzítőket (C).

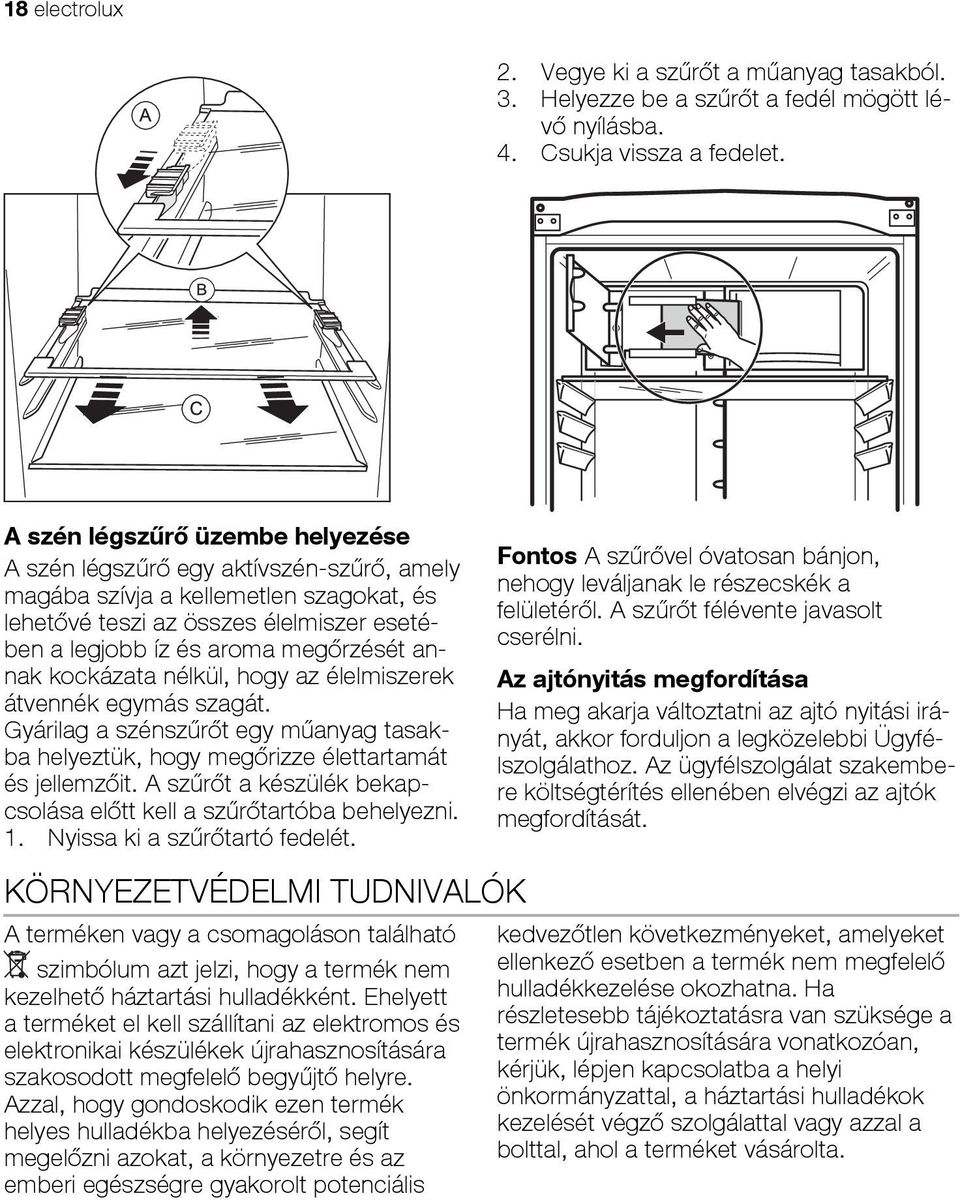

18 18 electrolux 2. Vegye ki a szűrőt a műanyag tasakból. 3. Helyezze be a szűrőt a fedél mögött lévő nyílásba. 4. Csukja vissza a fedelet. A szén légszűrő üzembe helyezése A szén légszűrő egy aktívszén-szűrő, amely magába szívja a kellemetlen szagokat, és lehetővé teszi az összes élelmiszer esetében a legjobb íz és aroma megőrzését annak kockázata nélkül, hogy az élelmiszerek átvennék egymás szagát. Gyárilag a szénszűrőt egy műanyag tasakba helyeztük, hogy megőrizze élettartamát és jellemzőit. A szűrőt a készülék bekapcsolása előtt kell a szűrőtartóba behelyezni. 1. Nyissa ki a szűrőtartó fedelét. Fontos A szűrővel óvatosan bánjon, nehogy leváljanak le részecskék a felületéről. A szűrőt félévente javasolt cserélni. Az ajtónyitás megfordítása Ha meg akarja változtatni az ajtó nyitási irányát, akkor forduljon a legközelebbi Ügyfélszolgálathoz. Az ügyfélszolgálat szakembere költségtérítés ellenében elvégzi az ajtók megfordítását. KÖRNYEZETVÉDELMI TUDNIVALÓK A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

19 electrolux 19

20 A
