1 A CAD hardver eszközei / 1. A dobozon belül... Géptípusok Nagygépi konfiguráció (IBM, HP, Sun, ) Szerver (nagygépi v. PC-szerő) Célgépek (ipari) Személyi számítógép (PC) Home Computer (SOHO: Small Office Home Office) Workstation (CAD, stb.) egybeolvadni látszott a két kategória, de ismét válik ketté (sokféle konfiguráció!) Cad_ea2.ppt 1

2 PC-k belsı felépítése Ház Tápegység Alaplap (processzor, memória, video, ) Lemezegységek (HDD, DVD, ) Csatoló / bıvítı kártyák Csatlakozó portok Ház ATX (mikrobtx csak a nagy gyártóknál) Mérete: mini, midi, beépíthetı lemezegységek száma!!! Helyzete: álló (torony) v. fekvı (asztali) Hőtı ventillátor (elsı, hátsó, +táp vent.) Belsı elrendezhetıség!!! Szerelhetıség, bıvíthetıség Merevség Cad_ea2.ppt 2

3 Ház 3 1. Tápegység 2. Alaplap 7 3. Processzor 4. RAM 5. Bıvítı helyek (slot) 6. Lemezegységek 7. Hőtı ventillátor Tápegység Teljesítmény ( W) Effektív teljesítmény: min. 80% kötelezı Hagyományos: 60% Passzív PFC: 80% Aktív PFC: 97% EU elıírás! Feszültségek: 12V, 5V, 3,5V + SATA csatl. Hőtı ventillátor(ok) - alsó Belsı biztosíték Kábel csak a szükségeshez (konnektorok) még divat és nincs rá szabvány (Monitornak kapcsolt külsı táp dugalj - régen) Házilag nem szervízelendı! Cad_ea2.ppt 3

4 Alaplap Belsı busz 1333 MHz (volt 100, 133,, 800/533, 1066) Milyen processzorhoz (típus, max. órajel)? Memória (típus, méret) Video vezérlı (integrált) (alaplap processzor) Hangvezérlı ( hangkártya, integrált) Lemezvezérlık csatlakozói (SATA / e-sata, Raid, ) Csatolók: USB, COM, (LPT, PS2), PCMCIA, WiFi; BlueTooth, Slot-ok: 3-6 PCI Express (AGP, PCI, stb. kihalt), Ált. elrendezés (hőlés, rend, stb.) Alaplap Chipset: Intel Series3 Series4 (P45) (elıtte 965, 975) dual channel mem. támogatás DDR-II RAM tám. 800 órajel; jön a DDR-III. magasabb órajel Raid5 vagy Raid10 is lehet többmagos processzor számára belsı memóriavezérlı belsı grafikus vezérlı 32 v. 64 bit? / driver problémák Cad_ea2.ppt 4

5 Alaplap Alaplap Fejlıdés iránya: Processzor: Core2 sok mag (P4-nek vége) Fogynak a portok (PS2, game, bill., stb.), helyette csak USB-II. (6-10 db) / COM még marad Soros ATA vezérlı (szalagkábel helyett 8 eres mindenhez) (6 db) + e-sata PCI Express floppy vezérlés megszőnt HD videovezérlı Vezeték nélküli elemek: BlueTooth (1Mb/s) MB/s; WIFI b/g/n (inkább csak notebookban) Cad_ea2.ppt 5

6 Processzor Gyártó: Intel, AMD, Technológia: 0,18; 0,13; 0,09; 0,065 µm 0,045 Beültetés: nincs slot, hőtés!!! (socket, tüske az alaplapon) Hőtıventillátor, kapilláris (hıcsöves) hőtés >> de nem nı a fogyasztás!!! (Quad 100W, Core2 60W) kétmagos, négymagos, Átlagfogyasztás csökkentése: standby 1W (pl. Intel Atom: 7-8W átlag) Processzor Típus: 8086 (XT) 286 (AT) 386 (+387 mat. koprocesszor) 486 DX, SX, DX-2, DX4... Pentium / 586 / Pentium MMX, -II., -III., Celeron; P4 Core2 Duo és Core2 Órajel: GHz ( MHz 1,6-2,8 GHz 3,0 GHz 10 GHz?); Core2: 1,66; 1,86; 2,8; 3,0 GHz Cache: (256; 512 kb, ) magonként 2 MB Cad_ea2.ppt 6

7 Processzor Processzor Érdekességek architektúra váltás volt a Core2-vel HyperThreading (virt. osztott) érdektelen a többmagosnál 64 bites platform lehetısége (op.rsz. Vista!) memória címezhetı 3GB felett!! / driverek miatt marad 32 bites is! mobil gépek processzorai (M) Core2 órajel alaplapról: (P4: 800 MHz) Core2: 1333 Cad_ea2.ppt 7

8 Processzor Intel tervek : Az elnök-vezérigazgató felvázolta azokat az elınyöket, melyhez a felhasználók jutnak az Intel most bevezetésre kerülı, magas k együtthatós fémkapu tranzisztor technológiára épülı 45 nanométeres Penryn processzor családdal - többek között 20%-os teljesítménynövekedés várható azonos órajelen, az elıdhöz képest. Az iparág elsı 45 nanométeres processzorai novembertıl lesznek elérhetıek. A Penryn, éppúgy, mint a 45 nanométeres (a következı évtıl kapható) Silverthorne processzor család, kismérető lesz, alacsony energiafelvételi követelményekkel, így képes lesz kielégíteni a számítástechnikai igényeket egészen a kis kézi eszközöktıl a nagykapacitású szerverekig. Az Intel tervei szerint csaknem 15 új 45 nanométeres processzort mutat be év végéig, és további 20 ilyen processzorral bıvíti termékskáláját 2008 elsı negyedévében. Otellini kiemelte beszédében, hogy 2008-tól kezdıdıen az Intel 45 nanométeres processzorainál és 65 nanométeres lapkakészleteinél halogénmentes tokozást alkalmaznak. Ennek az újításnak köszönhetıen a processzorok nemcsak hatékonyabb energia felhasználásúak, hanem sokkal környezetkímélıbbek is lesznek. A 2008-as tervekhez kapcsolódóan, Otellini most elıször mutatta be a közönségnek a Nehalem processzort és megerısítette, hogy a stratégiának megfelelıen az év második felében lesz elérhetı. A Nehalem architektúra az elsı olyan Intel processzor lesz, amely a QuickPath Interconnect rendszer szintő architektúrát használja. A Quickpath integrált memóriavezérlı technológiát és jobb kommunikációs képességeket biztosít a rendszer elemei között, így javítva a rendszer egészének teljesítményét. A Nehalem egy teljesen új architektúra, mely továbbviszi Intel Core mikroarchitektúra minden elınyét, [..]pont egy évvel azután, hogy az Intel bevezeti az iparágat a 45 nanométeres gyártástechnológiába hangsúlyozta Otellini. Otellini bemutatta az elsı mőködı, 32 nanométeres csíkszélességgel gyártott processzorát, mely olyan apró tranzisztorokból áll, hogy a mondat végén szereplı ponton több mint 4 milliót lehetne belılük elhelyezni. A lapka 300 mm-es szilícium ostyák (waferek) használatával készül. Ez az új chip kritikus mérföldkı a vállalat 32 nanométeres processzorainak késıbbi tömegtermelése felé vezetı úton. A teszt processzorok egyesítik a logikai és memória egységeket (Static Random Access Memory - SRAM), így a chipek 1,9 milliárd tranzisztort foglalnak magukba. A 32 nanométeres gyártási technológiája a vállalat második generációs magas K együtthatós és fémkapus tranzisztor technológiáját használja. Otellini egy 25 wattos, kétmagos Penryn processzort is bejelentett, amely Montevina platform részeként lesz elérhetı. Az új platform az Intel mobil WiMAX áramkörét is magában foglalja. Jó néhány gyártó már most jelezte, hogy Montevinára épülı notebookokkal jelentkezik, amint a platform elérhetı lesz re az Intel tervei szerint egy milliárd ember élvezi a WiMAX elınyeit. Memória Jellemzı méretek: régen: 512 kb, 640 kb, 1MB, ma: 32, 64, 128, 256, 512 MB, 1GB, 2 GB, 4MB Típus: (SDRAM) (DDRAM, (RamBus) 400 Mhz) általános a DDR-II 800 Mhz ECC-s RAM: önjavítós, szerverbe van DDR-III. (többsz. áron, szinte semmiért) Cad_ea2.ppt 8

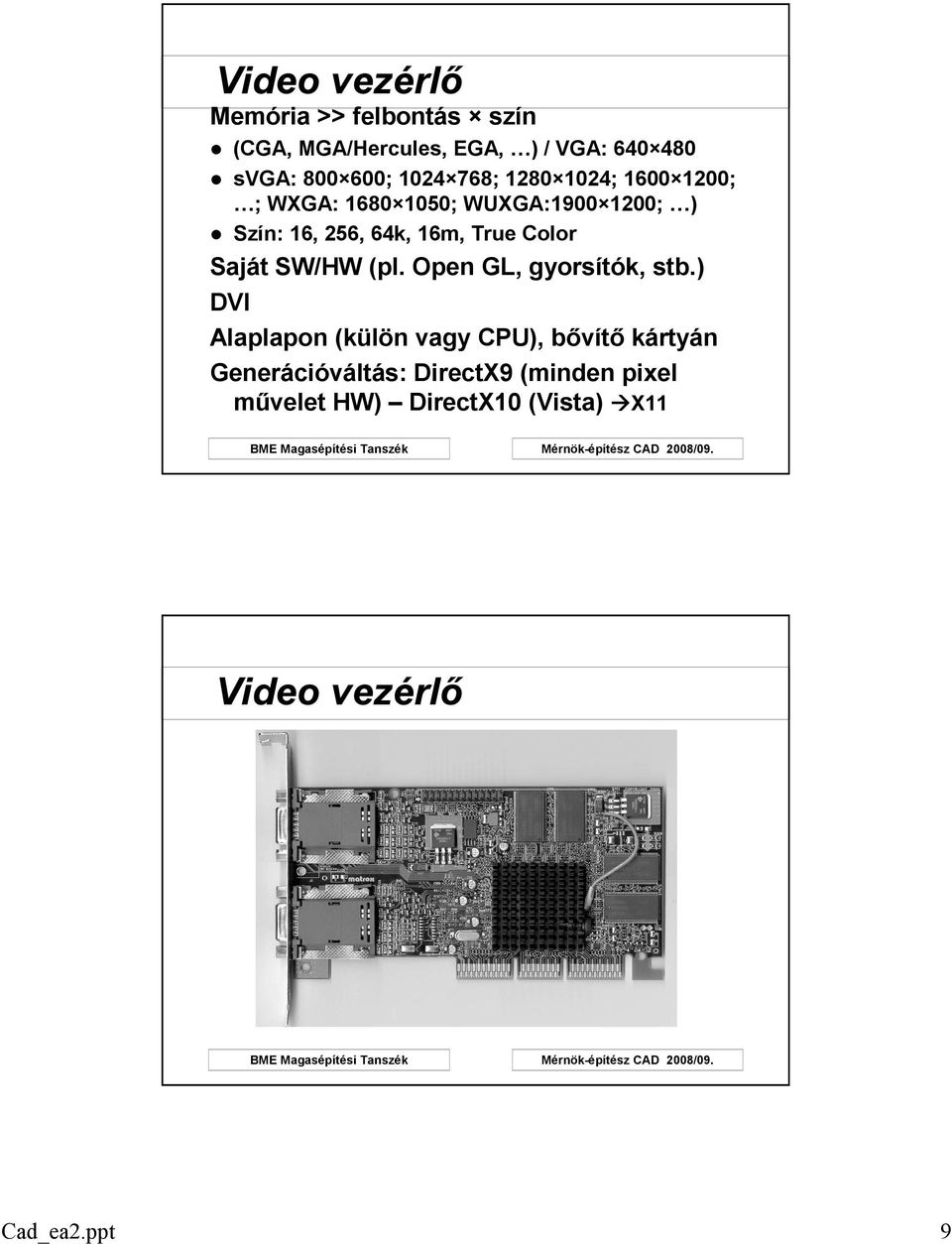

9 Video vezérlı Memória >> felbontás szín (CGA, MGA/Hercules, EGA, ) / VGA: svga: ; ; ; ; ; WXGA: ; WUXGA: ; ) Szín: 16, 256, 64k, 16m, True Color Saját SW/HW (pl. Open GL, gyorsítók, stb.) DVI Alaplapon (külön vagy CPU), bıvítı kártyán Generációváltás: DirectX9 (minden pixel mővelet HW) DirectX10 (Vista) X11 Video vezérlı Cad_ea2.ppt 9

10 Video vezérlı Video vezérlı Cad_ea2.ppt 10

11 Video vezérlı Érdekességek: alaplapon DirectX9 támogatás a video porcesszor egyre inkább programozható sokat tud ATI 2 éve megtörte az Nvidia egyeduralmát, kiegyenlített helyzet ATI-t megvette az AMD nem hozott sikert a házasság Intel video vezérlıt fejlesztett az Nvidiával >> sikeres! Olcsó! (1év alatt 60 eft 25 eft) Lemezegységek Cserélhetı lemezek 5, kb; 1,2 MB 3,5 720 kb; 1,44 MB (1 MB; 2 MB) ZIP/JAZ 100 MB; 1,2 GB A-drive 120 MB / 1,44 MB Gyakorlatilag kihalóban (DVD RW kiöli) Cad_ea2.ppt 11

12 Lemezegységek Hard disk (merevlemez, Winchester) (10 MB 6 GB ) GB, 1-1,5 TB Vezérlés: (IDE, ATA200) SATA2, SCSI, Raid5 v.10 (SATA: 150 MB/s; SATA2: 300; SATA4: 600) 3,5 vagy 2,5 Fordulatszám: (5400) 7200; Cache: MB MB most ár/telj. opt.: 500GB br. 20eFt nı a kapacitás Hőtés!!! Lemezegységek Külsı HDD e-sata USB-II Fire-Wire LAN Cad_ea2.ppt 12

13 Lemezegységek CD egység gyak. kihalt (már TESC sem) sebesség ( ) kapacitás: 650 MB 720 MB olvasó / író-olvasó (40x) / újraírható ( x) DVD egység 4,6 GB 1 réteg Kb. 8 GB 2 réteg olvasó / író-olvasó (16x) / újraírható élettartam!! Lemezegységek Blue-Ray / HD-DVD vita? A DVD még nem hozta be a fejlesztéseket Lassacskán terjed (író kb. 100 eft) Cad_ea2.ppt 13

14 Csatlakozók Általában alaplapon: Monitor (analóg DSUB, digitális DVI, HDMI) Billentyőzet (DIN, PS2) X Egér (PS2) X COM1; COM2 LPT1 X USB (6-10 db); USB 2 (40 seb.); USB 3.0 FireWire (notebook, asztalin csak bıv. kártya digitális video) Audio csatlakozók hálózati csatoló (10/100/1000Mb/s) vezeték nélküli csatolók Csatlakozók Bıvítı kártyák csatlakozói Audio csatlakozók (Mic, Line, stb.) Game Port Cad_ea2.ppt 14

15 Bıvítı kártyák Típus: (ISA, VESA, EISA, PCI, AGP, CNR) PCI Express Grafikus kártya Video (VHS, svhs, ) Digitális video: FireWire (Hálózati csatolókártya) (koax, 10 Mb/s) - nincs (UTP 10/100/1000 Mb/s) - alaplapon Optikai kábel (2 Gb/s) SCSI v. Raid vezérlı Belsı modem (analóg, ISDN, ) Szinte mindent kiszorít az USB-II!! Javasolható CAD-es PC Intel iseries3 alaplap Intel Core2 Quad 2,4 GHz + hőtı 3 GB DDR2 memória / GB merevlemez (7.200) (1 v. 2) + e-sata DVD RW +/- (író-olvasó, 2 rétegő) Jó grafikus kártya (pl. Nvidia 9600) Közepes vagy mini ház (bıvítések?) Megbízható tápegység (400W aktívpfc) (ez ma < 200 eft jó minıségben) Cad_ea2.ppt 15

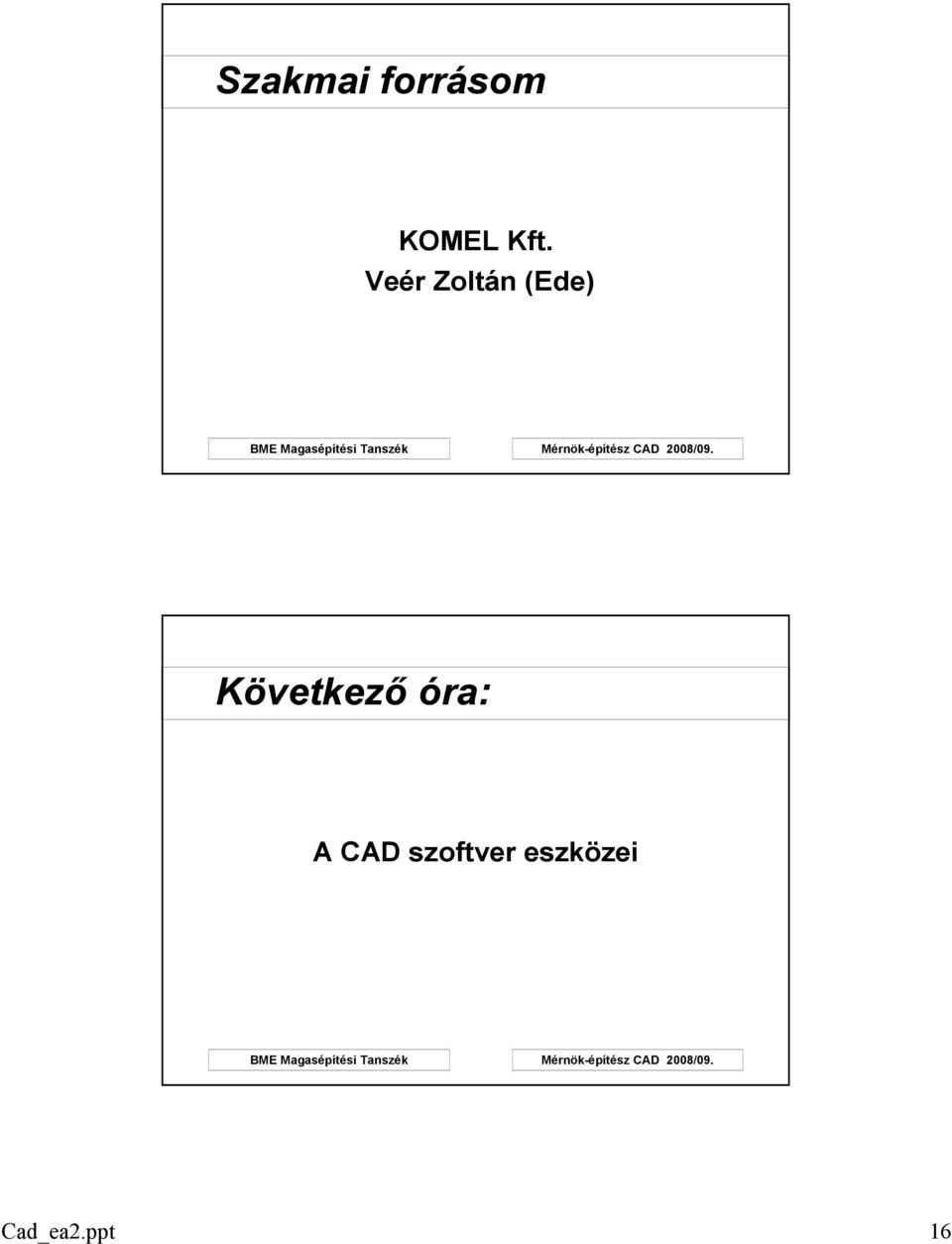

16 Szakmai forrásom KOMEL Kft. Veér Zoltán (Ede) Következı óra: A CAD szoftver eszközei Cad_ea2.ppt 16
