2 Tartalomjegyzék A könyvtár változás előtt 3. old. Transceiver közvetlen konverziójú vevővel 8. old. Latogatas a YO3KWA old. Az Ellenallas old. PWM 21 old. Diák szerkesztőség: - Blaj Emanuel - XI. o. tanuló - Macarie Paul - VIII. o. tanuló Tanárok szerkesztőség munkatársai: Prof. Imre Kovacs YO2LTF Prof. Nagy Lajos HA8EN

3 A könyvtár változás előtt Nagy Monica, könyvtáros tanár Petrozsényi 7.sz. Gimnázium A könyvtárak, a legrégebbi társadalmi-kultúrális intézmények, meghatározó szerepet játszottak az emberi civilizáció fejlődésében, beleértve olyan funkciókat is, mint az oktatási, tájékoztatási és esztétikai nevelési szerep. Ezek részei a társadalomnak, de az évszázadok során az összes rendszer igazoltan hajlamos volt a változásra. Számtalanszor új paradigmák léptek életbe, keresztül ment számos fejlődési szakaszon, mely biztosította a társadalomban elfoglat helyének megerősödését. Az iskolai könyvtárak figyelemmel kísérik és befolyásolják az oktatás dinamikus fejlődését és meghatározzák azok minőségét. Más szóval: a könyvtár egy alapvető eszköz, speciális feladatokkal ellátva, az aktuális iskolai képzésre, az általános kultúrális képzésre és a polgári és hazafias feladatokkal összefüggő - erkölcsi nevelésre vonatkozóan. Szerepe a kézségek fejlesztése, az olvasás ízének megismertetése, a szellemi munka irányának meghatározása. A könyvtár feladata, hogy átváltsa a könyvtárat információra, dokumentációs központra. Hatékony eszközt kell, hogy adjon a szellemi munkához a tanároknak és a tanulóknak, beavassa őket az iskolai könyvtárban található minden rendelkezésre álló eszköz, módszerek és technikák pedagógiai használatába. Az információ meghatározó tényező a tásadalmi színtéren. Egy programot, vagy meghatározott információs programot befolyásolja a korszak. Az emberi vonatkozásban az információnak a legösztönzőbb eszköze a KÖNYV, mellyel való kapcsolat az új technológiák betörése ellenére egyre inkább nő. Mindenki, aki művelődni akar, függetlenül a szakképzettségétől, a könyvtárba megy. A könyvek, a tankönyvektől kezdve, teljessé teszik tudásukat. Ezért a tanulóknak szokásává kell tenni az olvasást, hogy elsajátítsák a szellemi munka technikáit. Képeseknek kell lenni tanulnia legnagyobb hatékonyságot elérve egy könyv elolvasása után. A könyvtáros az, aki biztosítja az összes szükséges eszközt az olvasóknak és érdekelt az olvasók szellemi képességének formálásában. Nem szabad félni a számítástechnikai és informatikai technológiák alkalmazásától, ugyanis a felelősség bármilyen adott információért a könyvtárost terheli. Az egyik változás, amit most már el kell fogadnunk, hogy a tudásszomj információ éhséggé vált, melyet 3

4 kielégíthetünk valamennyi iskola könyvtárában megtalálható számítógépek segítségével. A könyvtári szolgáltatások automatizálása a mi feladatunk, különösen a olvasók, tanárok felkészítése a tudományos munkára. Természetesen ez az automatizálás nem működhet könyvtár és könyvtáros nélkül. Összefoglalva azt mondhatjuk, hogy az oktatás és a képzés nem lehetséges a könyv hozzájárulása, az információnak ezen örök kincse nélkül. Az olvasás, mint a kézikönyv, azonban nem csak az egyetlen feltétele a diákok képzésének és oktatásának. Van sok más, itt nem ismertetett feltétel is. Nyilvánvaló, hogy a világ változik, az ember egyre rohanóbbá válik, de ugyanakkor köteles egyre tájékozottab is lenni. Mivel szorít az idő, azt fogja kérni, hogy gyorsabban és hatékonyabban legyen kiszolgálva (tájékoztatva). Ezért a régi eljárások nehézkessé, elavulttá válnak. Szakértők már látják a jövő könyvtári adatbázisát, ahol az információk nagyon kis helyen elférnek, de kiválóan indexelve vannak (kiváló keresési jelzőkkel el vannak látva), és bárki megrendelheti, aki csatlakoztatva van az intenetes hálózathoz. A könyvtáros a jövőben egy speciálisan képzett informatikus lesz. A könyvtárak ma már nem csak a struktúrák megörzése és az emberi alkotóképességi erőforrás kihasználása, hanem kapcsolati rendszerben állnak a felhasználóikkal, nyitottak és rugalmasak. A szervezeti felépítésükben és szolgáltatásaikban végrehajtott változtatások száma abból a tényből ered, hogy régóta már nem az egyetlen információ forrás a könyvtár. Úgy látták ebben a helyzetben, hogy szembe kell nézni a versennyel, miután felbukkantak más szerveződések, amelyek specializálódtak az információk átadására. A könyvtáraknak már van terméke és szolgáltatása, de folyamatosan fejleszteni kell azokat, hogymegtartsák a piaci pozíciójukat. Ajánlaniuk kell azt, hogy elérhetővé tudják tenni magukat a felhasználók számára. Az információs szolgáltatói szerepkörüket a társadalomban meg kell erősíteniük. IRODALOMJEGYZÉK: Shachelarie, Octavian Mihail. Az olvasásról és az olvasóról Petria, Dolia. Az olvasási érdeklődés fontossága az irodalom jövőbeli formálásában

5 TRANSCEIVER KÖZVETLEN KONVERZIÓJÚ VEVŐVEL SZERZŐ: OCTAV,YO8CKU.....A vétel kétféleképp érhető el : 1. közvetlen konverzió külső hangszóróra 2. számítógépen keresztül, ahol a számítógép hangkártyája és SDR szoftver van használva. A jel az antennáról egy hangolható szűrőn megy keresztül, amely ferrit toroidból készült (részt vesz a sávzaj csökkentésében), majd a Q2 tranzisztor felerősíti a jelet, és továbbítja a 80m-es sávszűrőre.. A keverő megfelel egy kvadratúra keverőnek, 2db NE602 integrált áramkör felhasználásával készül. Az 1-es keverőbe a jel közvetlenül belép, míg a 2-es keverőbe 90 fokos fáziseltolással, a C68 és R51 alkalmazásával.. A másik oldala a keverőnek a 6-os láb. A jel a VFO-tól jön, az egyik közvetlenül belép a keverőbe, míg a másik 90 fokos fáziseltolással, melyet a C21 és a változtatható R22 valósít meg... 5

6 Mindkét integrált áramkör esetében a 4-es lábtól az ellentétes fázisú jelek az L2 és L3 tekercsre mennek, ahol elérjük, hogy a hordozó jel törlődik, míg az összegyűjtött hangfrekvenciás spektrumú jel a C36-on keresztül megy. Egy szűrés és egy LM368-as IC erősítésítése után egy 4-8 Ohmos dinamikus hangszórót alkalmazunk.. A mikrofontól jövő jel erősítés után egy 90 fokos fázistolóba kerül. A Q4 és Q5-ből azután szétoszva a keverő 1-es lábára van vezetve. A másik oldala a keverőnek a 6-os láb, ahova a VFO jele van beadva, természetesen megfelelő fázisban. A keverőtől a 4-es lábtól az L2, L3 tekercsekre jut a jel. Induktív csatolás van az L4 tekerccsel. A 80m-es sávszűrőt követően a jel fel van erősítve egy három fokozatú tranzisztoros erősítővel. Az élő kisugárzott jel hordozó elnyomással rendelkező, két oldalsávos jel... Az SDR (nem RDS!) vételi üzemmódhoz jelet a két keverő IC 5-ös lábáról kapunk, amit azután erősítünk a Q8 és Q9 tranzisztorokkal és a számítógép bemenetére vezetjük. Én egy SDR rádió konzolt (interfészt) használtam, a 0.99 es verziójú szoftverrel, melyet I2PHD, Albertó úr tett közkinccsé... Nagyon könnyen használható és telepíthető, és bíztató eredmények érhetők el a vételben e módszer alkalmazásával... A konzolon a jel vételéhez három szűrés áll rendelkezésedre, a BLI és a BLS, valamint a skála frekvencia beosztása. A teljes előlap rendelkezésre áll a finom frekvencia beállításhoz. Ráadásul a vétel tökélesíthető a számítógép hang programjával... Az SDR (nem-sdr) vétel a 80m-es sávban elérhető a DDS frekvenciának a pásztázásával, a konzol szoftver támogatásával, vagy egy rögzített (véletlenszerű) frekvencián maradva magán a konzolon... Az SDR üzemmódú vétel részére beállítja a DDS frekvenciát 3715 khz-re, 3720 khzre, vagy hallgatva az állomást a a kurzor mozgatásával feltéve ha akinyitjuk a kapacitást a normál vételre. Az erősítő modulban ajánlott 48kHz-eskonzol használhata. A megfelelő fáziskülönbség hiánya miatt csak egy rögzített 24 khz-es frekvencia vehető... a másik fele a hallott állomás tükör frekvenciája...de így az élesség, a studió hang, háttérbe szorítja ezt a hiányosságot. Ugyanazzal a nyitott (CV) kapacitással és bennmaradó 80 m-es antennával, 7120 khz-es DDS frekvenciával vehetők a legerősebb állomások a 40m-es sávban, 24 khz-es skálaosztásban. Ugyanilyen módon hallgatni lehet állomásokat a teljes HF sávban, különösen versenyek során, amikor nagy teljesítményeket használnak. A sáv folyamatosan vehető, és ezekben a sávokban a DDS frekvencia pásztáz. Korábban másik programot használtam a Net-ről, az MOKGK SDR11 et együtt az ASIO4ALL_2_10_English el. A leírt adó-vevő kezdők részére oktató eszköz lehet, lehetőséget biztosítva arra, hogy összehasonlíthassák a különböző vételi üzemmódokat, és miért ne ösztönözne kreatív megközelítésekre... IRODALOM: A cím: a HF Software Defined Radio_Final_pdf, ez egy dokumentum az SDR rádió meghatározásáról -YO5AT- IOSIF CUIBUS= FÁZISTOLÓS SSB TRANSCEIVER.TEHNIUMALMANAH I5PHD- MR.ALBERTO= KONZOL SZOFTVER ÉS SDR RÁDIÓ. -WA1SOV-MR.PETER C.MCNULTY=An I and Q I.F. 455 KHz to 12 KHz Converter for use with Communications Receivers and Software Defined Radios..

7 LÁTOGATÁS AZ YO3KWA VÁROSI RÁDIÓKLUBBAN Nyilvánvaló, hogy ha átutazóban vagy Bukaresten és ott töltsz el pár napot, és minemellett rádióamatőr is vagy, akkor megpróbálod megkeresni a rádiós társakat, akiket már hallottál a sávban, vagy talán már korábbról ismerősök vagytok. A félévi iskolai szünetben meglátogattam a fiamat Bukarestben... Amikor neki el kellett menni dolgozni, én elhatároztam, hogy találkozni fogok rádióamatőrökkel, akikkel már sokszor beszélgettem a 80 méteres amatőr sávban. Az első YO3AAJ Vasil volt, akinél már gyakran jártam, amikor átutazóban voltam Bukarestben. Egy telefon megbeszélés során megegyeztünk, hogy találkozunk a földalatti Egyetem nevű megállójánál. Felszálltam a földalattira és kevesebb, mint 30 percen belül a Déli térre, a találkozó helyszínére érkeztem. Az időjárás meglehetősen hideg volt, és én nagyon izgatott lettem, amint megláttam Vasilt ruganyosan felém sétálni. Nem látszott rajta, hogy már több, mint 80 éves. Megegyeztünk, hogy hogy elmegyünk az YO3KWA városi rádió klubba, amely Bukarest szívében, a Popa Tatu utca 1. szám alatt található. Az volt a szerencsém, hogy a GPS megadta az útirányt a helyszín megtalálásához. Végül is megérkeztünk a rádió klubba, ahol legnagyobb meglepetésemre több rádióamatőrt is találtam, bár reggel volt és hétköznap. Itt találkoztam a rádióklub vezetőjével, YO3AXJ Lucian Anastasiu -val. A beszélgetés érdekes volt, kellemes emlékeket felidéző, és meghívást kaptam, hogy nézzem meg a készülék gyűjteményt, amit nagyrészt Lucian készített. Láttam a rádiócső gyűjteményt is. Beszélgettünk a klubban folyó munkáról, az internet hatásáról az amarőr rádiózásra, és általában a fiatokról. A modern kor, a számítástechnika hatással van mindenre, ami körülöttünk él és mozog, bele értve az amatőr rádiózást is. 7

8

9 Az ország számos gyermek palotájában és klubjában a tanárok erőfeszítéseinek ellenére a kezdő fiatal rádióamatőrök száma csökken. A tablet, a facebook, a mobil telefon okozza ez iránt a technikai sport iránti érdeklődés csökkenését gyakorlatilag a fiatalok számára ezek hatnak ösztönzően és támogatóan. Természetesen a rádió hullámok, az SSB adás nem tud versenyezni hangminőségben és képben a Skype-al... ha van jó internet kapcsolat. De ha nincs internet... akkor jó lehet egy 9

10 rövidhullámú adó-vevő, egy rádióamatőr kezelővel. Főleg számos különleges (vész)helyzetben. A Polgárvédelmi osztályok szervezésében minden évben van egy verseny az összes általános iskola és a középiskolák részére: Az életemmel megvédeni az életet, összekapcsolva a Felkészültebben a nagyobb igényekre. Személyesen én szintén rendeztem már sok versenyt a Tanfelügyelet utasításának megfelelően, de van egy, a Polgárvédelem által kiadott szabályzat, amely nem tesz említést az amatőr rádió bevonásáról vészhelyzetben. Ez egy hiányosság a román állam képviselőinek részéről... Nagyon sok panasz volt már, de összességében nincs konkrét válasz. Talán kitartás is kellene, amíg nem túl késő. Látunk egy irányvonalat helyi műszaki körökben a gyermek paloták és klubok esetében, de az alapvetően erőforrás igényes, és alacsony az érdeklődés a gyermekek részéről!... Természetesen szomorú, hogy az igazi értékrend a feje tetejére állt. Az igazi modellek (módszerek) hiánya, a TV állomások negatív befolyása, a szülők időhiánya a gyerekeikkel való foglalkozással összefüggésben, az őrült kapkodás a mindennapi életben, stb., határozottan hosszú távon negatív hatással van. Egy nemzet igazi öreg szakemberekkel, de fiatal szívvel meg fogja próbálni magasan fennt tartani a zászlót. Talán az oktatási minisztérium irányító testülete az utolsó előtti órában vonzóan megérteti a fiatalokkal, hogy az elektrotechnika hasznos, és egyedül ez képes hozni igazi fellendülést Imre Kovacs tanár, YO2LTF

11 MÁGNESES BILLENTYŰ KEZELŐEGYSÉG --- PAP IMRE HA8KF 11

12 SZIMPÓZIUM - NYÁRI BÖRZE QSO RÁDIÓKLUB - BÁNÁT - TEMESVÁR Ebben az évben is örömmel vettem a QSO rádióklub meghívását Bánátba, Temesvárra, hogy vegyek részt a legújabb börzén. Azok részére, akik nem tudták, hogy hol van a helyszín, a szervező időben megadta a GPS koordinátákat. A találkozót az Andreea Maria panzióban tartották, amely a kivül esik Dumbravitán, a Temesvár Arad autópálya közelében van. A helyszín jól megválasztott, könnyen megközelíthető volt, és a panzió egy nagy fedett terasszal is rendelkezik, mely hasznos rossz idő esetén. Az érkezés 9 órára volt tervezve, tekintettel arra, hogy az éjszaka közepén, 6 óra körül hagytam el az otthonomat. Sorban el kezdtek szállingózni az amatőrök a közeli városokból, de jöttek barátok és rádiósok Magyarországról és rövidesen Szerbiából is. Azután el voltak foglalva a börze berendezésével. A hagyományainkban van egy régi mondás: A Te feleslegedre és mások hiányára van szükség. A rádióamatőrök ezekre a börzékre hozzák a különböző készülékeiket, szerszámokat, eszközöket, melyeket gyakran igen alacsony áron adják el a barátoknak. Ha éppen szükséged van egy rádiócsőre a végerősítőbe, amit éppen most terveztél, ez egy ideális hely, hogy megkeresd.

13 Az eszkozök sokasága, adó-vevők, elektronikai alkatrészek, veterán rádió vevőkészülékek, stb. mindenki megpróbálja bemutatni a portékáját. Ezek a találkozók lehetőséget adnak a QSL lapok cseréjére. Adtunk és kaptunk QSL lapokat mind belföldről, mind külföldről is. Orosz nagy teljesítményű rádoócsövek GU81- M A QSL irodát sponzorálja a,,memo Expres csomagküldő szállítmányozó cég.. Ez a stand tele van készülékekkel, de ráadásul láthatunk oktató könyveket és számítástechnikai berendezéseket is.. A rendezője és fő szervezője az ez évi találkozónak, aki általában a legaktívabb és a legjobb ilyen fajta találkozó szervező, a barátunk, GIGI YO2MTG volt, aki fáradhatatlanul beszélgetett mindenkivel, biztosította, hogy minden állandóan oké legyen. Gigi mint mindig bebizonyította, hogy a rádióamatőrök bármilyen versenyében elöl, a fő helyen van. 13

14 Egy stand rádió amatőr felszerelésekkel

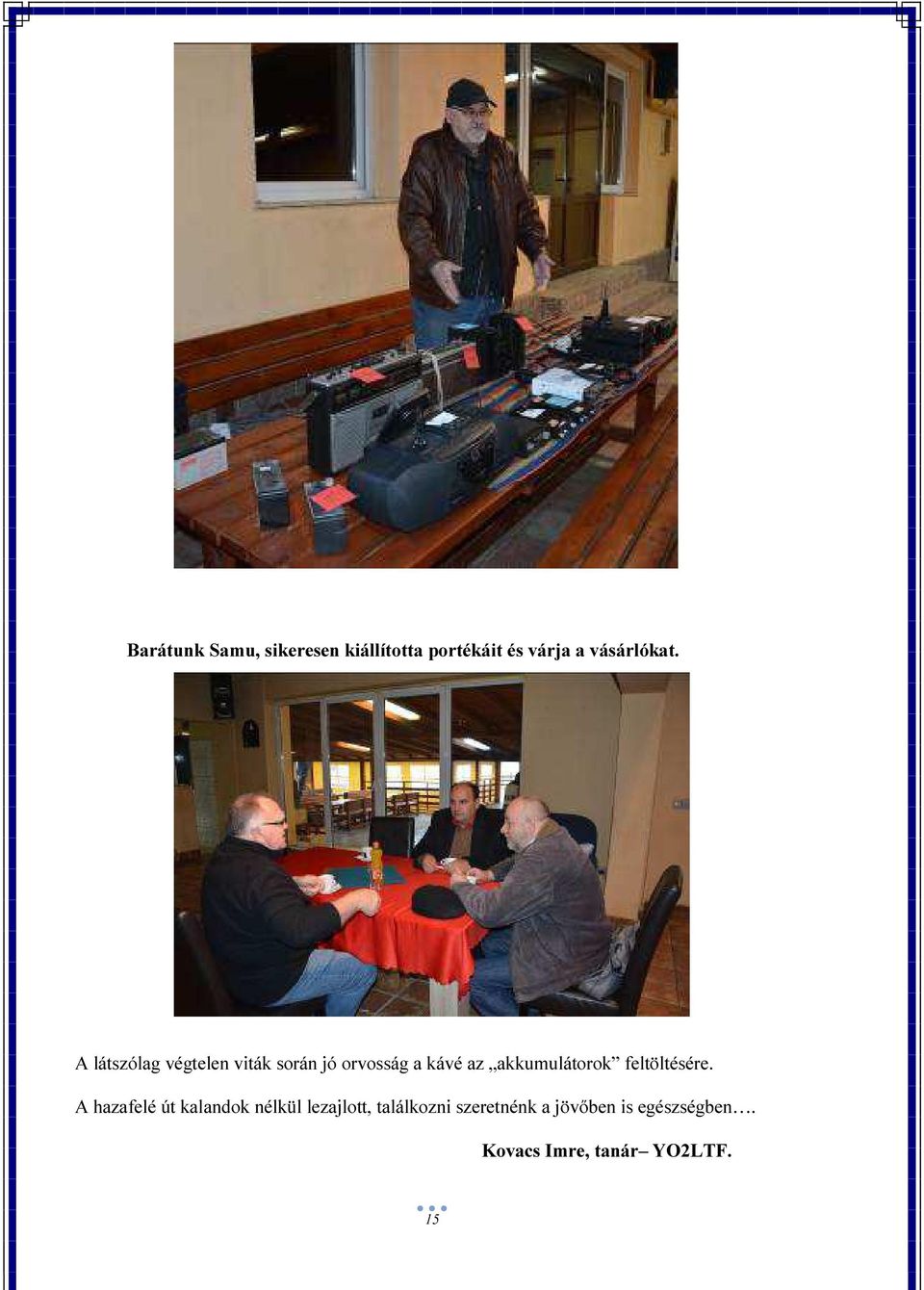

15 Barátunk Samu, sikeresen kiállította portékáit és várja a vásárlókat. A látszólag végtelen viták során jó orvosság a kávé az akkumulátorok feltöltésére. A hazafelé út kalandok nélkül lezajlott, találkozni szeretnénk a jövőben is egészségben. Kovacs Imre, tanár YO2LTF. 15

16 Az ELLENÁLLÁS, mint áramköri elem A rádiótechnikai és elektronikai áramkörökben gyakran előforduló alkatrész az ellenállás. Feladata, hogy az áramkörben folyó áram nagyságát csökkentse, illetve a kívánt értékre beállítsa. A kapcsolási rajzokon az ellenállást az alábbi szimbólummal ábrázolják: R Az ellenállás jelölése R betűvel történik (R=Resistor). Amennyiben egy adott kapcsolásba több ellenállás is be van építve, akkor a kapcsolási rajzán az ellenállásokat R 1, R 2, R 3, stb. indexelt betűjelzéssel látják el. Az ellenállás mértékegysége az Ohm. A mértékegység jelölése a görög omega betű: [Ω]. A gyakorlatban az alapegység többszörösével is találkozhatunk: 1000 Ohm = 1 kilo Ohm, jelölése: [kω], illetve 1000 kilo Ohm = 1 meg(a)ohm, jelölése: [MΩ]. Az ellenállás gyártók általában egy szabványosított számsor tagjainak megfelelő névleges értékű ellenállásokat gyártanak. Ez a számsor a következő: 1-1,1-1,2-1,3-1,5-1,6-1,8-2-2,2-2,4-2,7-3-3,3-3,6-3,9-4,3-4,7-5,1-5,6-6,2-6,8-7,5-8,2-9,1 Például vegyük a számsorból a 2,2 szabványosított számot, ennek megfelelően készülnek ellenállások: 2,2 [Ω], 22 [Ω], 220 [Ω], 2,2 [kω], 22 [kω], 220 [kω], 2,2 [MΩ] névleges értékben. Egy megfelelő ellenállás kiválasztásakor azonban nemcsak az értékét (ellenállását) kell figyelembe venni, hanem a pontosságát ( tűrését ) is. Az ellenállás tűrése azt fejezi ki, hogy az ellenállás valóságos értéke (tényleges ellenállása) milyen közel van a feltüntetett (névleges) értékhez. Például: egy 100 [Ω]-os, +/- 5% tűrésű ellenállás valóságos értéke 95 [Ω] és 105 [Ω] között lehet. A fenti számsor a +/-5%-os tűrésű ellenállások szabványos értékeit mutatja. A vastagon írt számok a +/-10%-os tűrésű, azaz durvább, pontatlanabb ellenállások szabványos értékeit jelentik. Precíziós célra gyártanak még +/-2; +/-1; +/-0,25; +/-0,1 és +/-0,05 tűrésű ellenállásokat is, melyek szabványos számsora természetesen jóval finomabb lépésekben emelkedik. Az ellenállások értékét az alkatrészen feliratozással, vagy színjelzéssel tüntetik fel. Feliratozás esetén általában rövidítéseket alkalmaznak a következők szerint: Az Ohm nagyságrendű ellenállásoknál elhagyják az [Ω] mértékegységet, valamint ha van tizedesvessző, helyette R betűt írnak. Például: 2,2 [Ω] felirata: 2R2 22 [Ω] felirata: [Ω] felirata: 220 A kiloohm és megohm nagyságrendű ellenállásoknál a [kω] és [MΩ] mértékegységből elhagyják az Ω betűt, valamint ha van tizedesvessző, helyette K, illetve M betűt írnak. Például: 2,2 [kω] felirata: 2K2 22 [kω] felirata: 22K 220 [kω] felirata: 220K 2 [MΩ] felirata: 2M

17 2,2 [MΩ] felirata: 2M2 A színjelzéssel ellátott ellenálláson több, de legalább három színes csíkot láthatunk (az ábrán négyet tüntettünk fel): Érték Szorzó Tűrés A csíkok asszimetrikusan vannak felfestve. Tartsuk az ellenállást kézben úgy, hogy a csíkok balkéz felöl essenek. A jobb oldali (utolsó) csík a tűrés meghatározására szolgál. Közvetlenül mellette, balra levő csík a szorzót jelenti. A fennmaradó egy, kettő, vagy három csík az értéket határozza meg. A megfejtéshez szükség van a dekódoló táblázatra: Csík(ok) színe Érték Szorzó Tűrés [%] Fekete =1 Barna =10 +/- 1 Piros =100 +/- 2 Narancs =1 000 = 1K +/- 0,05 Sárga = = 10 K Zöld = = 100 K +/- 0,5 Kék = = 1 M +/- 0,25 Ibolya = = 10 M +/- 0,1 Szürke = = 100 M Fehér = = 1 G Arany =0,1 +/- 5 Ezüst =0,01 +/- 10 Ha nincs tűrésjelző csík felfestve, akkor az ellenállás tűrése +/- 20% Példák: Első Második Harmadik Utolsó előtti Utolsó Megoldás Piros Piros - Arany Arany 2 2 x 10-1 = 2,2 [Ω] +/- 5% Barna Fekete - Narancs Ezüst 1 0 x 10 3 = 10 [kω] +/- 10% Sárga Ibolya Fekete Piros Arany x 10 2 = 47 [kω] +/- 5% Sárga Ibolya - Piros Barna 4 7 x 10 2 = 4,7 [kω] +/- 1% Piros Piros - Barna Piros 2 2 x 10 1 = 220 [Ω] +/- 2% Az ellenállások kiválasztásánál további fontos szempont a terhelhetőségük. Egy ellenállás terhelhetősége azt fejezi ki, hogy mekkora hő-terhelést képes elviselni anélkül, hogy tönkremenne, vagy maradandó károsodást szenvedne. Az ellenálláson keresztül folyó áram ugyanis hővé alakul. A keletkezett P (P=power) hő(teljesítmény) az áram (I) négyzetének (I 2 =I*I) és az ellenállás (R) értékének a szorzata. Képletben leírva: P=I 2 *R. A teljesítmény mértékegysége a Watt [W]. Például: ha egy R=70 [Ω]-os ellenálláson I=100 [ma] =0,1 [A] áram folyik keresztül, akkor a keletkező hő (teljesítmény): P=I*I*R=0,1*0,1*70=0,7 [W] 17

18 Elektronikus áramkörökben általában 1 / 10, 1 / 8, ¼, illetve ½ [W]-os ellenállások használatosak, de gyártanak 1, 2 és 5 W-os ellenállásokat is. Az ellenállások lehetnek állandó (fix) és változtatható értékűek. Osztályozhatjuk továbbá attól függően is, hogy milyen anyagból készültek. Általában szénréteg, vagy fémréteg ellenállásokat készítenek. Vannak azonban más anyagból készülő ellenállások is, de e két anyag, illetve elkészítési mód a legjellemzőbb. Szénréteg ellenállások: A szénréteg ellenállások a legáltalánosabb célra használható, olcsó ellenállások. Általában 5% tűrésűre és 1 / 8, ¼, és ½ W terhelhetőségre készülnek. Hátrányuk, hogy a rajtuk keresztül folyó áram hatására bennük termikus és áramzaj keletkezik. L D Fizikai méretük (kb.): P [W] D [mm] L [mm] 1/ / /2 3 9 Fémréteg ellenállások: A fémréteg ellenállások sokkal pontosabbak, mint a szénréteg ellenállások. Előfordulhat 0,05% tűrésű is, de legáltalánosabb az 1% tűrés. Híd-áramkörökbe, szűrőkbe, kis-zajú analóg jelerősítőkbe, stb. használják. Fizikai méretük (kb.): P [W] D [mm] L [mm] 1/ / , L D Változtatható értékű ellenállások: Változtatható értékű ellenállást két fő felhasználási célból készítenek. Az egyik, amelyeknek az értéke könnyen megváltoztatható, például egy rádió vevőkészüléknek a hangerő szabályzása céljából. Ezeket nevezik potenciométernek (röviden: potméternek).

19 A másik, amelyeket félig-meddig fix ellenállásnak tekinthetünk, beállítási (idegen szóval: trimmelési ) célt szolgálnak és többnyire csak a konstruktőr, vagy szakember által vannak állítva. Ezeket trimmer potenciométereknek (röviden: trimmernek, vagy trimmer ellenállásnak) nevezik. A trimmerekkel az áramkörök működési paramétereit hangolják be, vagy kikompenzálják például egy fix ellenállás pontatlanságát, stb. A változtatható ellenállások beállító tengelyének elfordulása általában 300 szögfok, de vannak olyanok is, amelyeknek tengelyét többször körbe kell forgatni ahhoz, hogy a teljes értéktartományon végighaladjuk. Ez utóbbiakkal nagyon pontos beállítást lehet végezni. A fenti ábra bal oldalán láthatók azok a trimmerek, amelyeknek állító tengelyét többször körbeforgathatjuk. Egy körbefordítás csak kis ellenállásérték változást idéz elő. Jobb oldalon egy hangerő-szabályzásra is alkalmazható potenciométer látható, míg középütt nyomtatott áramköri lapba beültethető trimmerek vannak. A változtatható értékű ellenállásokat a kapcsolási rajzokon az alábbi szimbólumokkal ábrázolják: R R Ellenállás érték Potenciométer b c Trimmer potenciométer A változtatható ellenállások három fajta (A, B, C) jelleggörbével készülnek. Az ábrán látható e három görbe, mely azt mutatja, hogy hogyan változik az ellenállás értéke az állító tengely elforgatásának függvényében. C B A a Az A görbe esetében a tengelynek az óramutató járásának megfelelő irányba történő elforgatásával az ellenállásérték kezdetben lassan változik, majd egyre gyorsabban. Látható, hogy a bejelölt x helyzetből az y helyzetbe jutva már nagy (a) az ellenállás változás. x y Szögelfordulás Az A jelleggörbéjű potenciométereket tipikusan a rádiók hangerősség szabályzására használják: az alacsony hangerőséget lehet állítani finoman. 19

20 A B jelleggörbe a teljes tartományban arányos ellenállás változást eredményez. Bármely részen x - y nagyságú szögelfordítás ugyan akkora (b) nagyságú ellenállás változást eredményez. Az igy készült potenciométereket kiegyenlítő ( balansz ) áramkörökbe használják leginkább. A C típus pontosan ellentéte az A típusnak: kezdetben gyorsan, s végén lassan (c) változik az ellenállás. Ezt a típust nagyon ritkán használják. Az A típusú potenciométert be lehet kötni C típusúként is, de akkor nem a megszokott módon, az óra mutató járásával megegyező irányban fog az elvárt módon szabályozni, hanem ellentétes irányban. Különleges ellenállások: CDS fotócella: Vannak olyan áramköri elemek, amelyek attól függően változtatják az ellenállásukat, hogy milyen megvilágítás éri őket. Például a kadmium-szulfid is rendelkezik ilyen tulajdonsággal, ezért felhasználásával készül a Cadmium Sulfide = CDS fotócella: Sok fajta kivitelben, különféle fényérzékenységgel és ellenállás értékekkel készítenek fotócellákat. Az ábrán egy 8 mm átmérőjű, 4 mm magasságú, hengeres formájú fotócella látható. Amikor teljes megvilágításban van, akkor az ellenállása 200 [Ω], teljes sötétségben 2 [MΩ]. Fotócellát használnak például a közvilágítási lámpák automatikus bekapcsoló áramkörében. Termisztor (Thermal sensitive resistor = hőérzékeny ellenállás): A termisztor olyan ellenállás, amely értékét a hőmérséklettől függően jelentős mértékben változtatja. E tulajdonsága miatt leginkább hőmérsékletérzékelőnek használják. Három féle típusa van NTC = Negative Temperature Coefficient Thermistor (negatív hőmérséklet-együtthatójú termisztor), az ellenállása folyamatosan csökken, ha a hőmérséklet emelkedik. PTC = Positive Temperature Coefficient Thermistor (pozitív hőmérséklet-együtthatójú termisztor), az ellenállása hirtelen megnő, ha a hőmérséklet egy jellegzetes pont fölé emelkedik. CTR = Critical Temperature Resister Thermistor (Kritikus hőmérséklet-ellenállású termisztor), az ellenállása hirtelen lecsökken, ha a hőmérséklet egy jellegzetes pont fölé emelkedik. Főleg az NTC típusú termisztorokat használják hőmérséklet-szabályzó áramkörökben.

21 PWM Az impulzus szélesség moduláció rövidített jelölése PWM (PulseWidthModulation) az irányítástechnikai szabályzókban alkalmazott olyan módszer, amikor digitális eszközzel analóg jellemzőjű jelet állítunk elő. A digitális eszköz rendszerint egy állandó feszültségszintű forrásjel (5V) ki-be kapcsolgatásával négyszöghullámú kimenő jelethoz létre. A kimenő jel szintje így 5V és 0Vegy adott periódusos időtartamon belül megosztva. Az 5V-os jelszint fennállásának időtartamát impulzus szélességnek nevezzük. Ahhoz, hogy változó analóg jellemzőjű jelet kapjunk, változtatni, más szóval modulálni kell az impulzus szélességet. Amennyiben a forrásjel ki-be kapcsolását elég gyorsan végezzük, akkor az impulzus szélesség változtatásával gyakorlatilag 0V és 5V között változtatható analóg jellemzőjű jelet kapunk. (Például ha a kimenetre egy LED-et kapcsolunk, akkor a z impulzus szélesség modulálásával változtatni tudjuk a LED fényerejét.) Az alábbi feszültség-idő diagramon a függőleges zöld vonalak a szabályos időperiódusokat jelzik. Két vonal közti távolság a periódus idő, ami reciproka (inverze) a PWM frekvenciának. Például 500 Hz-es frekvencia esetén (1/500 = 0,002sec) 2 milliszekundum a periódus idő. Az impulzus szélességet egy perióduson belül digitálisan között állíthatjuk. (Gyakorlatilag a 2ms-ot 255 részre osztjuk. Egy egység 7,8 mikro szekundum impulzus szélesség.)a 255 jelenti a 100%-os kitöltést,amikor az 5V feszültségszint folyamatosan jelen van, míg a 0 a 0%-os kitöltést jelenti,amikor 0V feszültségszint van folyamatosan jelen. 50%-os kitöltést (fele ideig 5V, fele ideig 0V) a 127 digitális értékmegadással állíthatjuk elő. PWM 5V 0% kitöltési tényező 0V 5V 25% kitöltési tényező 0V 5V 50% kitöltési tényező 0V 5V 75% kitöltési tényező 0V 5V 100% kitöltési tényező 0V 21

22 Az impulzus szélesség modulációt tanulmányozhatjuk például Arduino mikro vezérlő segítségével. Az alábbi mintaalkalmazás során a LED fénye lassan növekszik, majd csökken. Ez ismétlődik folyamatosan. Összeállította: Nagy Lajos, HA8EN Forrásmunkák: Arduino programozási kézikönyv (Bp TavIR) Rajz:

23 ÁTTEKINTÉS ON LINE : A következő szám tartalmából: Riportok Internet Rádióamatőrizmus Érdekességek Praktikus tanácsok, receptek és számos diákok által írt cikk.. További információkért forduljon: Kovacs Imre YO2LTF Petrozsényi Ifjúsági Klub Str. Timişoarei, nr. 6,cod poştal & Telefon: & yo2kqk2000@yahoo.com GRÁTISZ : pdf formátumban... BÍZUNK BENNE, HOGY HOZZÁJÁRUL MAGAZINUNK SIKERÉHEZ!
