4 Piacvezetõ energiahatékonysági mutatók! Túlléptünk az A energiaosztályon, most már a legmagasabb energiahatékonysági mutatók elérése a célunk. Komfortérzet = 3D AUTO 3 db független motor mozgatja a terelõlamellákat, amelyek, tökéletes komfortot biztosítanak, bármely üzemmód esetében! Nem csak függõlegesen állítható a terelési szög, hanem vízszintesen is. 8 vízszintes és 8 függõleges pozícióval rendelkezik és ezek tetszõleges párosítása is programozható és ez által, automatikussá és kényelmessé varázsolja klímaberendezésének használatát! Mikroorganizmusoktól mentes berendezés A beltéri egység ventilátora egy különleges bevonattal rendelkezik, amely megakadályozza a mikroorganizmusok elszaporodását a felületén, ezáltal biztosítva kellemes szagot a készüléknek akkor is, ha nem üzemel!

5 TISZTA LEVEGÕ 24-órás ION Modellek: Az összes SRK, SKM Ugyanannyi negatív iont állít elõ, mint ami erdõs környezetben megtalálható. A légkondicionáló burkolata turmalin bevonatú. A bevonat folyamatosan negatív ionokat állít elõ. Akkor is, ha a légkondicionáló nem mûködik annyi negatív iont állít elõ ( /cc), amennyi csak erdei, vízparti környezetben keletkezik, és mindezt többlet elektromos költség nélkül élvezheti. Modellek: Az összes SRK, SKM Öntisztító üzemmód Állandóan tisztán tartja a beltéri egységet. Az Öntisztító üzemmód 2 órán át mûködik miután az egység normál mûködése leáll. A beltéri egység kiszárad és a penész növekedése mérséklõdik. A felhasználó választhat, hogy alkalmazza-e ezt az eljárást. A penész állapota egy hét után Stop 2 óra Normál mûködés Öntisztító üzemmód Amikor NEM alkalmazza az öntisztító üzemmódot Amikor alkalmazza az öntisztító üzemmódot A Mycelia gomba elterjed A Mycelia gomba spórái nem csíráznak Automatikus leállás Modellek: SRK-ZG, SRK-ZE Allergén tisztító rendszer A szobában tiszta marad a levegõ. A világon elsõként Az Allergén tisztító rendszer olyan szûrõvel rendelkezik, amely a hõmérséklet és a páratartalom ellenõrzésével elnyomja az allergiás hatásokat. Allergén üzemmód 20 bejegyzett szabadalom Felfogja az allergéneket a szûrõn Hûtõ üzemmód Kondenzálja a vizet Fûtõ üzemmód Nedvességet ad a szûrõnek, hogy hatástalanítsa az allergéneket Öntisztító üzemmód Kiszárítja a beltéri egységet

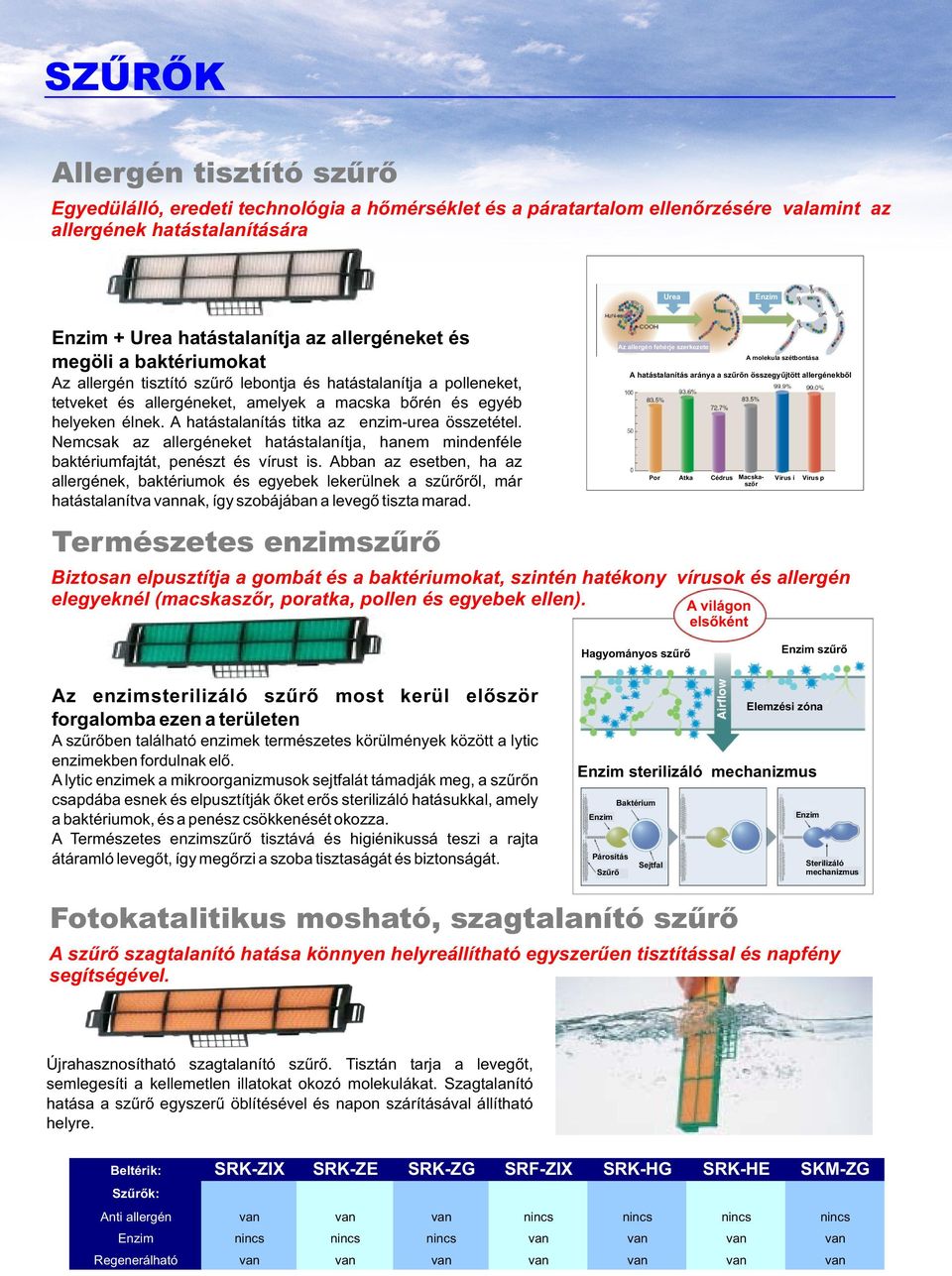

6 SZÛRÕK Allergén tisztító szûrõ Egyedülálló, eredeti technológia a hõmérséklet és a páratartalom ellenõrzésére valamint az allergének hatástalanítására Urea Enzim Enzim + Urea hatástalanítja az allergéneket és megöli a baktériumokat Az allergén tisztító szûrõ lebontja és hatástalanítja a polleneket, tetveket és allergéneket, amelyek a macska bõrén és egyéb helyeken élnek. A hatástalanítás titka az enzim-urea összetétel. Nemcsak az allergéneket hatástalanítja, hanem mindenféle baktériumfajtát, penészt és vírust is. Abban az esetben, ha az allergének, baktériumok és egyebek lekerülnek a szûrõrõl, már hatástalanítva vannak, így szobájában a levegõ tiszta marad. Természetes enzimszûrõ Az allergén fehérje szerkezete A világon elsõként A molekula szétbontása A hatástalanítás aránya a szûrõn összegyûjtött allergénekbõl Por Atka Cédrus Macskaszõr Biztosan elpusztítja a gombát és a baktériumokat, szintén hatékony vírusok és allergén elegyeknél (macskaszõr, poratka, pollen és egyebek ellen). Vírus i Vírus p Hagyományos szûrõ Enzim szûrõ Az enzimsterilizáló szûrõ most kerül elõször forgalomba ezen a területen A szûrõben található enzimek természetes körülmények között a lytic enzimekben fordulnak elõ. A lytic enzimek a mikroorganizmusok sejtfalát támadják meg, a szûrõn csapdába esnek és elpusztítják õket erõs sterilizáló hatásukkal, amely a baktériumok, és a penész csökkenését okozza. A Természetes enzimszûrõ tisztává és higiénikussá teszi a rajta átáramló levegõt, így megõrzi a szoba tisztaságát és biztonságát. Elemzési zóna Enzim sterilizáló mechanizmus Enzim Párosítás Szûrõ Baktérium Sejtfal Enzim Sterilizáló mechanizmus Fotokatalitikus mosható, szagtalanító szûrõ A szûrõ szagtalanító hatása könnyen helyreállítható egyszerûen tisztítással és napfény segítségével. Újrahasznosítható szagtalanító szûrõ. Tisztán tarja a levegõt, semlegesíti a kellemetlen illatokat okozó molekulákat. Szagtalanító hatása a szûrõ egyszerû öblítésével és napon szárításával állítható helyre. Beltérik: SRK-ZIX SRK-ZE SRK-ZG SRF-ZIX SRK-HG SRK-HE SKM-ZG Szûrõk: Anti allergén van van van nincs nincs nincs nincs Enzim nincs nincs nincs van van van van Regenerálható van van van van van van van

7 FUNKCIÓK Kényelmi funkciók Fuzzy Auto Mode A készülék automatikusan meghatározza az üzemmódot és a hõmérsékletet egy gyors számolást követõen, majd beállítja az inverter frekvenciáját. Automatic Operation A készülék automatikusan választ fûtés, hûtés és párátlanítás üzemmódok között. Kényelmi légszállítási funkciók 3D Auto A legjobb hûtõ vagy fûtõ mintát tudja kiválasztani egy gombnyomással. Auto Flap Mode Üzemmódtól függetlenül a készülék automatikusan választja ki a megfelelõ légfúvás szöget. Hûtés és párátlanítás Vízszintes irányú fújás Fûtés Ferdén elõre irányuló fújás Air Scroll A lapátok összehangolt mozgása a levegõ spirális áramlását eredményezi, amint a levegõ padlót ér a légáramlat eljut a szoba minden részére. Hûtés és párátlanítás Vastag vonal: gyors mozgás Vékony vonal: lassú mozgás Fûtés Vastag vonal: gyors mozgás Vékony vonal: lassú mozgás HI POWER operation A készülék 15 percig képes HI POWER üzemmódban mûködni. Ez a funkció a kívánt hõmérséklet gyors elérését segíti elõ. Three Hot System Ez a funkció 3 Hot rendszert kínál. Hot Start: engedélyezi a készülék azonnali mûködését, míg a Hot Spurt a gyors fûtõ rendszer, amely a hõmérsékletet 2 lépcsõben növeli. A Hot Keep funkció automatikus leolvasztás közben mûködik, és megelõzi a kellemetlenül hideg légáramlatokat. Ez a három üzemmód segít a kellemes és hatékony fûtés biztosításában. Memory Flap A lapát leállítható bármely kívánt szögnél. A lapát visszatér a leállítás elõtti pozícióba. UP/Down Flap Swing A lapát fel/le irányban a kívánt szögre állítható, a vízszintestõl a függõlegesig. Lapát mozgás A lapát folyamatosan mozog felfelé és lefelé Lateral Swing A zsalu automatikus jobbra és balra fordulásával kellemes levegõt biztosít az egész szobában. A zsalu pozíciója bármely szögben megállítható. Positioning of Installation Ha a beltéri egység oldalfalhoz közel kerül elhelyezésre, távirányítóval a légáramlás átállítható bal és jobb irányba. Kényelmi és takarékossági funkciók On Timer Ez a szolgáltatás lehetõvé teszi, hogy a készülék hamarabb kezdje el mûködését, így a kívánt idõre a szoba levegõje megközelíti az optimális hõmérsékletet, ha a légkondicionálót a bekapcsolási idõzítõ segítségével indítja el. Economy Mode A készülék hatékony, energiatakarékos üzemmódot valósít meg, kellemes hûtési és fûtési feltételek fenntartása mellett. Dry Operation A készülék szakaszos hûtési üzemmóddal párátlanítja a szobát. Karbantartási és megelõzési funkciók Microcomputer-Operated Defrosting Ez az üzemmód automatikusan leolvaszt, és optimális mûködést biztosít más üzemmódokban. Self-Diagnostic Fuction Abban az esetben, ha a légkondicionáló hibát észlel, egy beépített mikroszámítógép automatikusan önellenõrzést indít. Vizsgálat és javítás csak hivatalos forgalmazók által történhet. 24h On/Off Programmable Timer A bekapcsolási idõzítõt a kikapcsolási idõzítõvel kombinálva 24 órára két idõzítõ állítható be. Az idõzítõ beállításának megfelelõen megbízhatóan indítja és állítja le a rendszert a nap folyamán meghatározott idõszakokban. Off Timer A beállított idõre a készülék automatikusan leáll. Sleep Mode Az éjszakai üzemmód alatt a rendszer automatikusan ellenõrzi a szoba hõmérsékletét, és megelõzi a szoba levegõjének túlhûtését vagy túlmelegedését. Detachable Indoor Air Inlet Panel A beltéri egységen lévõ elõlap panel könnyen nyílik és záródik, leegyszerûsítve a szûrõ tisztítását. A szívó oldali panelt szintén könnyen el lehet távolítani. Ha belsõ tisztítás, vagy egyéb ok miatt eltávolítja a szívó oldali panelt, a rácsot 65 fokra nyissa ki és utána húzza ki ebbe az irányba. Egyéb funkciók Back-up Switch A beltéri készüléken található a vészüzemi kapcsoló, amely akkor hasznos, ha a távirányító nem használható, vagy az elemek lemerültek. Auto Restart function Az áramszünet utáni újraindítás funkció megjegyzi a légkondicionáló áramszünet elõtti üzemmód állapotát, és a mûködést automatikusan ettõl a ponttól kezdve folytatja az energiaellátás helyreállta után. 24h ION A turmalin bevonatú burkolat folyamatosan negatív ionokat állít elõ, akkor is, ha a légkondicionáló nincs bekapcsolva. Annyi negatív iont állít elõ ( /cc), amennyi csak erdei, vízparti környezetben keletkezik. Mindezt többlet energia költség nélkül élvezheti. Luminas Button A vezeték nélküli Luminas távirányítóval, amely világít a sötétben lehetõség van a készülék kívánt funkciójának egy gombnyomással való indítására.

8 SRK-ZIX inverteres széria, magas COP Oldalfali, hõszivattyús split-klíma berendezések ALAPFELSZERELTSÉG: Új beltéri egység design Infravörös távszabályzó, 24 órás idõzítõ funkcióval Elalvás idõzítõ Energia-takarékos üzemmód Gyors hûtés és fûtés üzemmód 3D-s légterelés Áramszünet utáni automatikus újraindítás Továbbfejlesztett öndiagnosztika hibajelzõ funkcióval 24 órás ionizátor Öntisztító funkció Anti-allergén szûrõ Enzim-szûrõ Regenerálható szûrõ Scroll kompresszor OPCIÓS LEHETÕSÉGEK: Vezetékes távirányító Superlink vezérlés

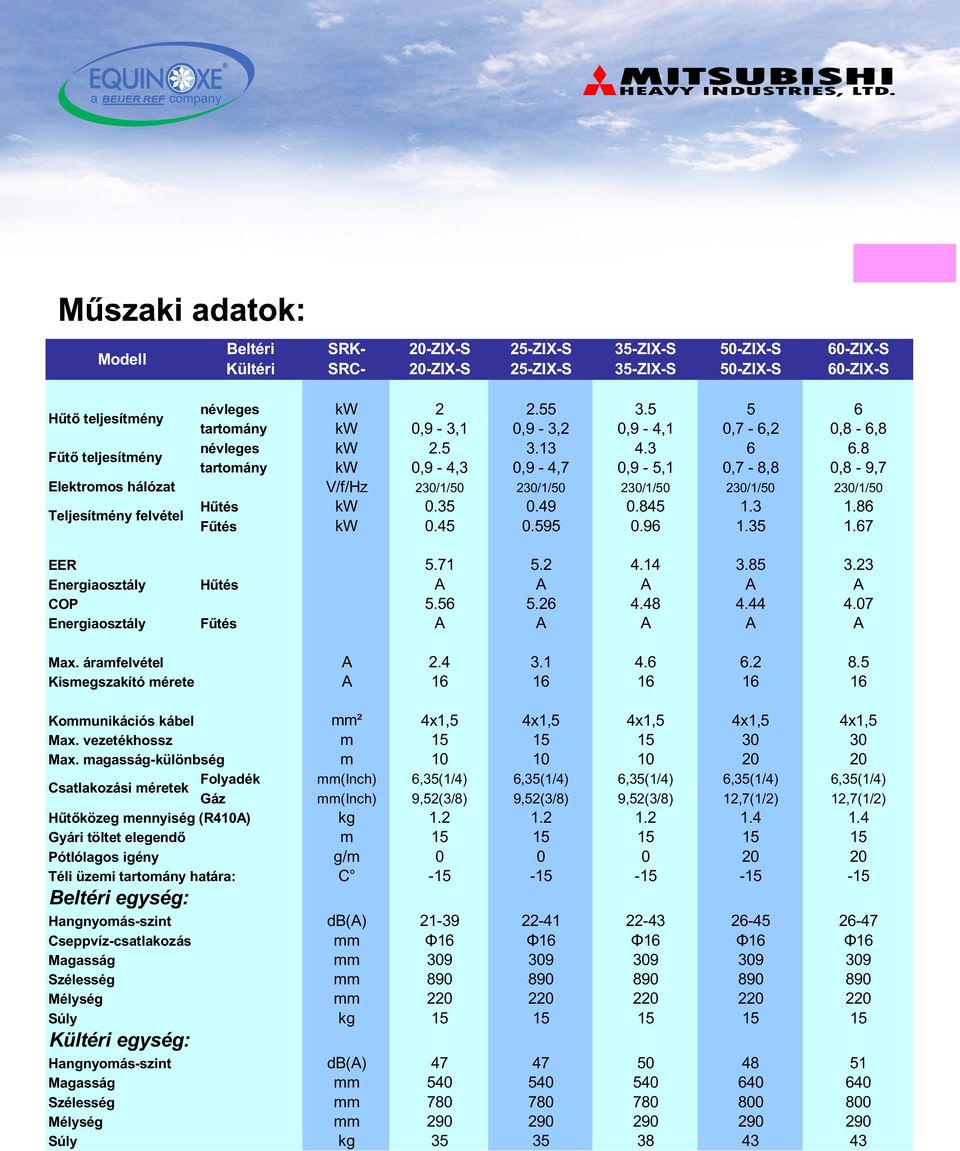

9 Modell Hûtõ teljesítmény Fûtõ teljesítmény Elektromos hálózat Teljesítmény felvétel Beltéri SRK- 20-ZIX-S 25-ZIX-S 35-ZIX-S 50-ZIX-S 60-ZIX-S Kültéri SRC- 20-ZIX-S 25-ZIX-S 35-ZIX-S 50-ZIX-S 60-ZIX-S névleges kw tartomány kw 0,9-3,1 0,9-3,2 0,9-4,1 0,7-6,2 0,8-6,8 névleges kw tartomány kw 0,9-4,3 0,9-4,7 0,9-5,1 0,7-8,8 0,8-9,7 V/f/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Hûtés kw Fûtés kw EER Energiaosztály Hûtés A A A A A COP Energiaosztály Fûtés A A A A A Max. áramfelvétel Kismegszakító mérete A A Kommunikációs kábel mm² 4x1,5 4x1,5 4x1,5 4x1,5 4x1,5 Max. vezetékhossz m Max. magasság-különbség m Csatlakozási méretek Folyadék mm(inch) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) Gáz mm(inch) 9,52(3/8) 9,52(3/8) 9,52(3/8) 12,7(1/2) 12,7(1/2) Hûtõközeg mennyiség (R410A) Gyári töltet elegendõ Pótlólagos igény Téli üzemi tartomány határa: Beltéri egység: Cseppvíz-csatlakozás Kültéri egység: kg m g/m C db(a) mm Ö16 Ö16 Ö16 Ö16 Ö16 mm mm mm kg db(a) mm mm mm kg

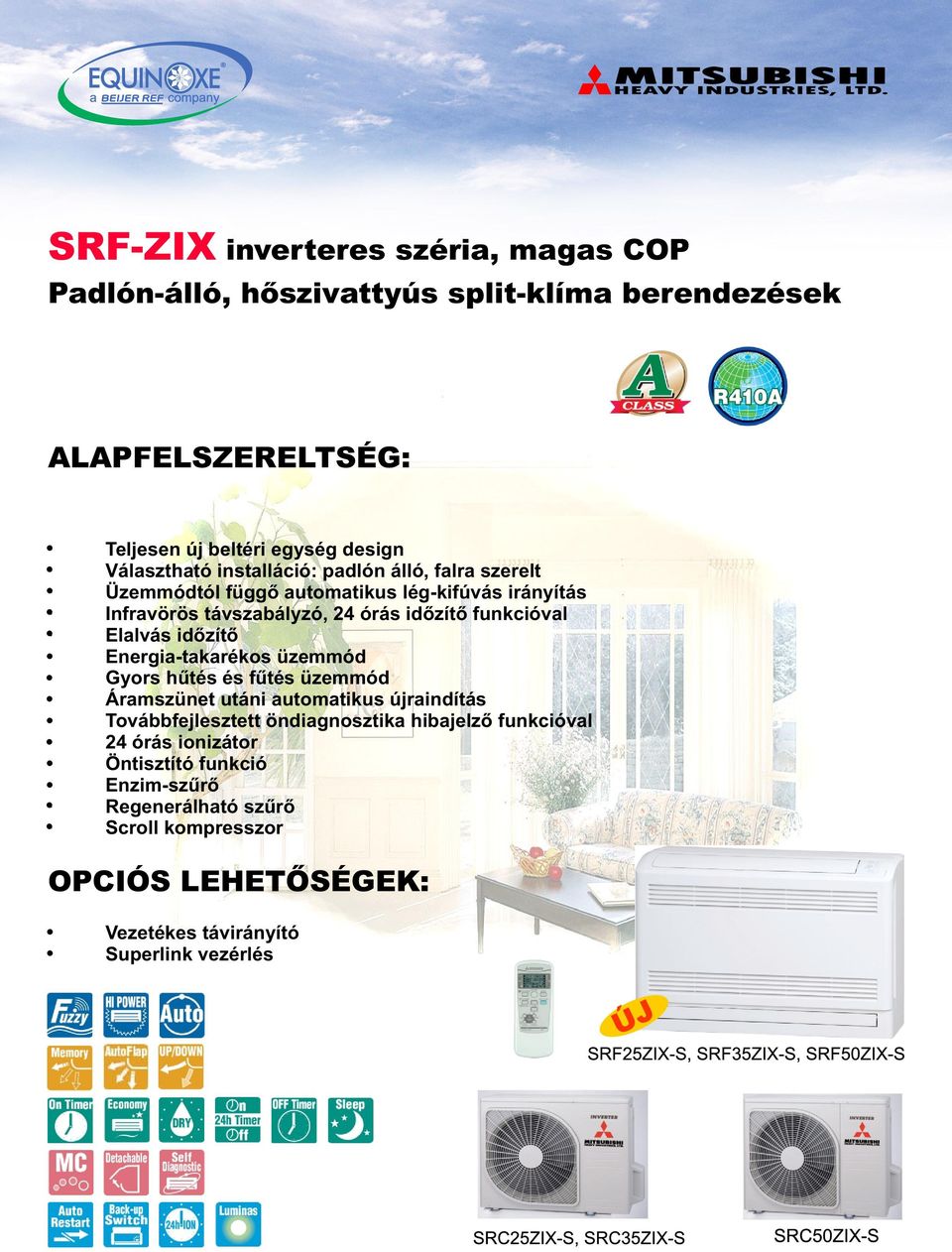

10 SRF-ZIX inverteres széria, magas COP Padlón-álló, hõszivattyús split-klíma berendezések ALAPFELSZERELTSÉG: Teljesen új beltéri egység design Választható installáció: padlón álló, falra szerelt Üzemmódtól függõ automatikus lég-kifúvás irányítás Infravörös távszabályzó, 24 órás idõzítõ funkcióval Elalvás idõzítõ Energia-takarékos üzemmód Gyors hûtés és fûtés üzemmód Áramszünet utáni automatikus újraindítás Továbbfejlesztett öndiagnosztika hibajelzõ funkcióval 24 órás ionizátor Öntisztító funkció Enzim-szûrõ Regenerálható szûrõ Scroll kompresszor OPCIÓS LEHETÕSÉGEK: Vezetékes távirányító Superlink vezérlés

11 Modell Hûtõ teljesítmény Fûtõ teljesítmény Elektromos hálózat Teljesítmény felvétel Beltéri SRF- 25-ZIX-S 35-ZIX-S 50-ZIX-S Kültéri SRC- 25-ZIX-S 35-ZIX-S 50-ZIX-S névleges kw tartomány kw 0,9-3,2 0,9-4,1 0,7-5,5 névleges kw tartomány kw 0,9-4,7 0,9-5,1 0,7-7 V/f/Hz 230/1/50 230/1/50 230/1/50 Hûtés kw Fûtés kw EER Energiaosztály Hûtés A A A COP Energiaosztály Fûtés A A A Max. áramfelvétel Kismegszakító mérete A A Kommunikációs kábel Max. vezetékhossz Max. magasság-különbség Csatlakozási méretek Hûtõközeg mennyiség (R410A) Gyári töltet elegendõ Pótlólagos igény Téli üzemi tartomány határa: Beltéri egység: Cseppvíz-csatlakozás Kültéri egység: mm² 4x1,5 4x1,5 4x1,5 m m Folyadék mm(inch) 6,35(1/4) 6,35(1/4) 6,35(1/4) Gáz mm(inch) 9,52(3/8) 9,52(3/8) 12,7(1/2) kg m g/m C db(a) mm Ö16 Ö16 Ö16 mm mm mm kg db(a) mm mm mm kg

12 SRK-ZG-S inverteres széria Oldalfali, hõszivattyús split-klíma berendezések ALAPFELSZERELTSÉG: Infravörös távszabályzó, 24 órás idõzítõ funkcióval Elalvás idõzítõ Energia-takarékos üzemmód Gyors hûtés és fûtés üzemmód 3D-s légterelés Áramszünet utáni automatikus újraindítás Továbbfejlesztett öndiagnosztika hibajelzõ funkcióval 24 órás ionizátor Öntisztító funkció Anti-allergén szûrõ Enzim-szûrõ Regenerálható szûrõ OPCIÓS LEHETÕSÉGEK: Vezetékes távirányító

13 Modell Beltéri SRK- 20-ZG-S 25-ZG-S 35-ZG-S 50-ZG-S Kültéri SRC- 20-ZG-S 25-ZG-S 35-ZG-S 50-ZG-S Hûtõ teljesítmény Fûtõ teljesítmény névleges névleges kw kw tartomány tartomány kw kw 0,5-2,8 0,5-4,6 0,5-3 0,5-4,8 0,5-3,9 0,5-5,1 0,6-5,3 0,6-7,9 Fûtési teljesítmény -10C -nál kw Elektromos hálózat V/f/Hz 230/1/50 230/1/50 230/1/50 230/1/50 Teljesítmény felvétel Hûtés kw Fûtés kw EER Energiaosztály Hûtés A A A B COP Energiaosztály Fûtés A A A B Névleges áramfelvétel Kismegszakító mérete A A Kommunikációs kábel mm² 4x1,5 4x1,5 4x1,5 4x1,5 Max. vezetékhossz m Max. magasság-különbség m Csatlakozási méretek Folyadék mm(inch) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) Gáz mm(inch) 9,52(3/8) 9,52(3/8) 9,52(3/8) 12,7(1/2) Hûtõközeg mennyiség (R410A) Gyári töltet elegendõ Pótlólagos igény Téli üzemi tartomány határa: Beltéri egység: Légszállítás Cseppvíz-csatlakozás Kültéri egység: Légszállítás kg m g/m C m³/h db(a) mm Ö16 Ö16 Ö16 Ö16 mm mm mm kg m³/h db(a) mm mm mm kg

14 SRK-ZE inverteres széria Oldalfali, hõszivattyús split-klíma berendezések ALAPFELSZERELTSÉG: Infravörös távszabályzó, 24 órás idõzítõ funkcióval Elalvás idõzítõ Energia-takarékos üzemmód Gyors hûtés és fûtés üzemmód 3D-s légterelés Áramszünet utáni automatikus újraindítás Továbbfejlesztett öndiagnosztika hibajelzõ funkcióval 24 órás ionizátor Öntisztító funkció Anti-allergén szûrõ Enzim-szûrõ Regenerálható szûrõ OPCIÓS LEHETÕSÉGEK: Vezetékes távirányító Superlink vezérlés

15 Modell Beltéri SRK- 63-ZE-S 71-ZE-S Kültéri SRC- 63-ZE-S 71-ZE-S Hûtõ teljesítmény Fûtõ teljesítmény névleges névleges kw kw tartomány tartomány kw kw 0,9-7,1 0,9-8,5 0,9-8 0,9-10,5 Fûtési teljesítmény -10C -nál kw Elektromos hálózat V/f/Hz 230/1/50 230/1/50 Teljesítmény felvétel Hûtés kw Fûtés kw EER Energiaosztály Hûtés A A COP Energiaosztály Fûtés A A Max. áramfelvétel Kismegszakító mérete A A Kommunikációs kábel mm² 4x1,5 4x1,5 Max. vezetékhossz m Max. magasság-különbség m Csatlakozási méretek Folyadék mm(inch) 6,35(1/4) 6,35(1/4) Gáz mm(inch) 15,88(5/8) 15,88(5/8) Hûtõközeg mennyiség (R410A) kg Gyári töltet elegendõ m Pótlólagos igény g/m Téli üzemi tartomány határa: C Beltéri egység: Cseppvíz-csatlakozás Kültéri egység: db(a) mm Ö16 Ö16 mm mm mm kg db(a) mm mm mm kg 59 59

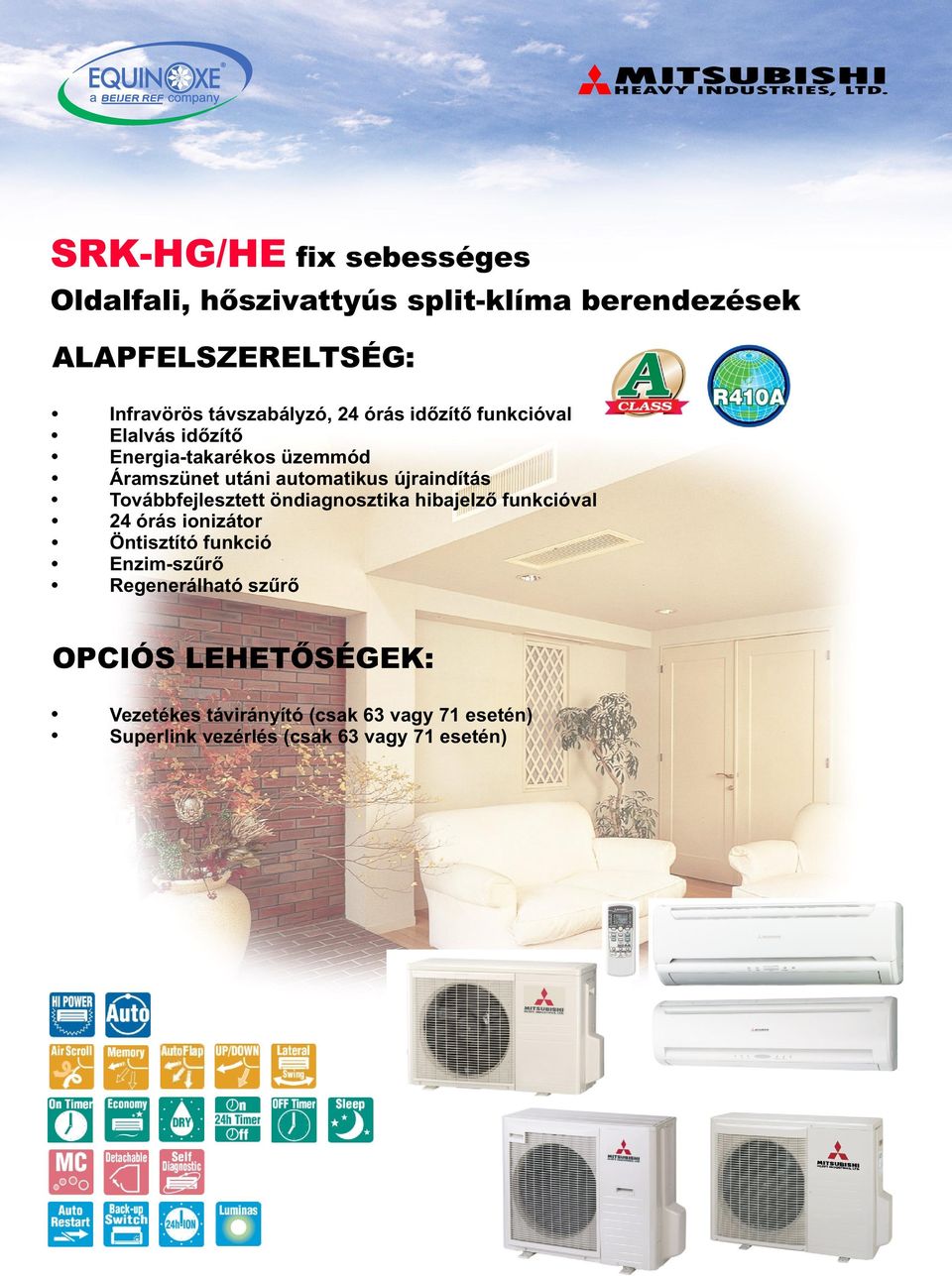

16 SRK-HG/HE fix sebességes Oldalfali, hõszivattyús split-klíma berendezések ALAPFELSZERELTSÉG: Infravörös távszabályzó, 24 órás idõzítõ funkcióval Elalvás idõzítõ Energia-takarékos üzemmód Áramszünet utáni automatikus újraindítás Továbbfejlesztett öndiagnosztika hibajelzõ funkcióval 24 órás ionizátor Öntisztító funkció Enzim-szûrõ Regenerálható szûrõ OPCIÓS LEHETÕSÉGEK: Vezetékes távirányító (csak 63 vagy 71 esetén) Superlink vezérlés (csak 63 vagy 71 esetén)

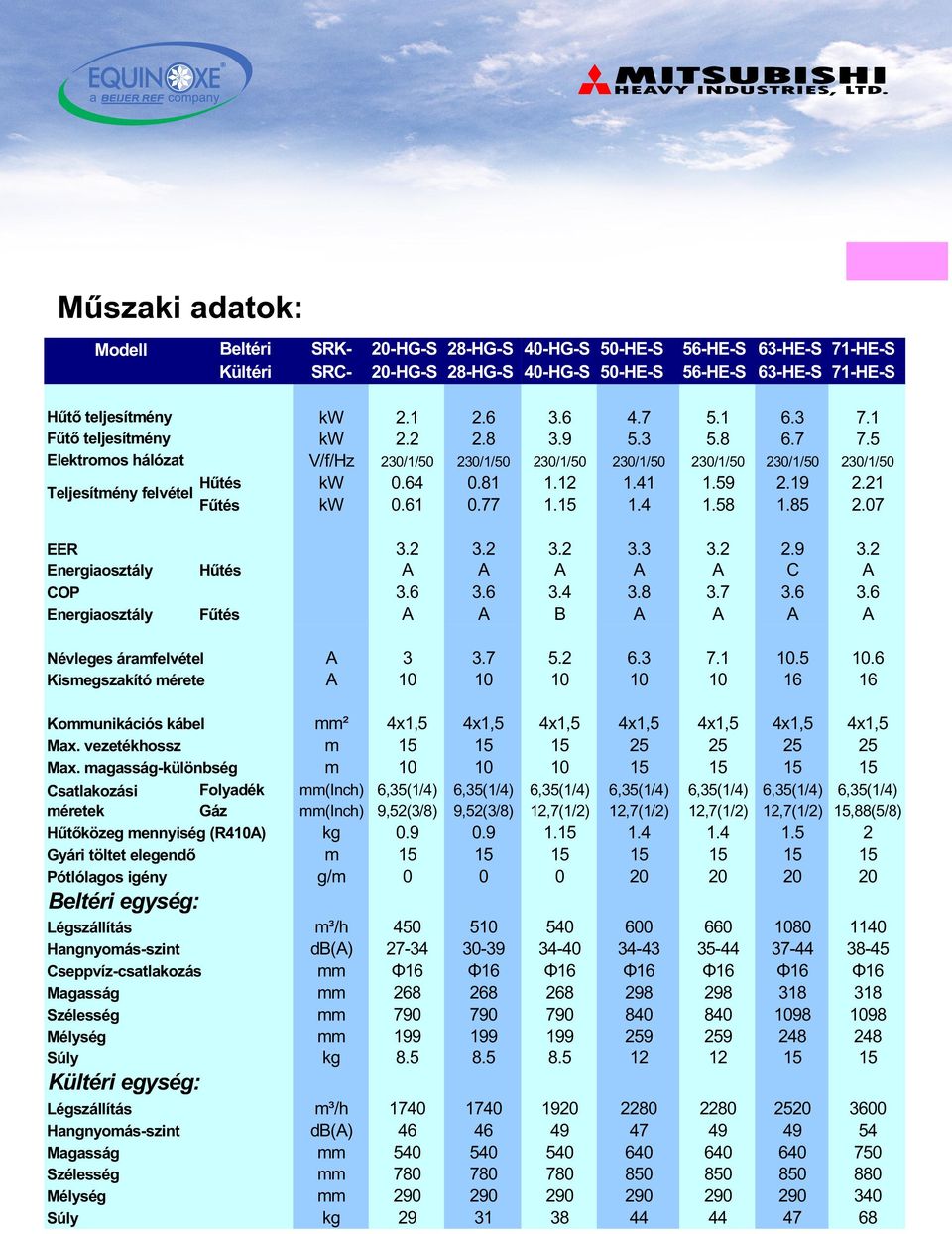

17 Modell Beltéri SRK- 20-HG-S 28-HG-S 40-HG-S 50-HE-S 56-HE-S 63-HE-S 71-HE-S Kültéri SRC- 20-HG-S 28-HG-S 40-HG-S 50-HE-S 56-HE-S 63-HE-S 71-HE-S Hûtõ teljesítmény Fûtõ teljesítmény Elektromos hálózat Teljesítmény felvétel kw kw V/f/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Hûtés kw Fûtés kw EER Energiaosztály Hûtés A A A A A C A COP Energiaosztály Fûtés A A B A A A A Névleges áramfelvétel Kismegszakító mérete A A Kommunikációs kábel mm² 4x1,5 4x1,5 4x1,5 4x1,5 4x1,5 4x1,5 4x1,5 Max. vezetékhossz m Max. magasság-különbség m Csatlakozási Folyadék mm(inch) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) méretek Gáz mm(inch) 9,52(3/8) 9,52(3/8) 12,7(1/2) 12,7(1/2) 12,7(1/2) 12,7(1/2) 15,88(5/8) Hûtõközeg mennyiség (R410A) kg Gyári töltet elegendõ m Pótlólagos igény g/m Beltéri egység: Légszállítás Cseppvíz-csatlakozás Kültéri egység: Légszállítás m³/h db(a) mm Ö16 Ö16 Ö16 Ö16 Ö16 Ö16 Ö16 mm mm mm kg m³/h db(a) mm mm mm kg

18

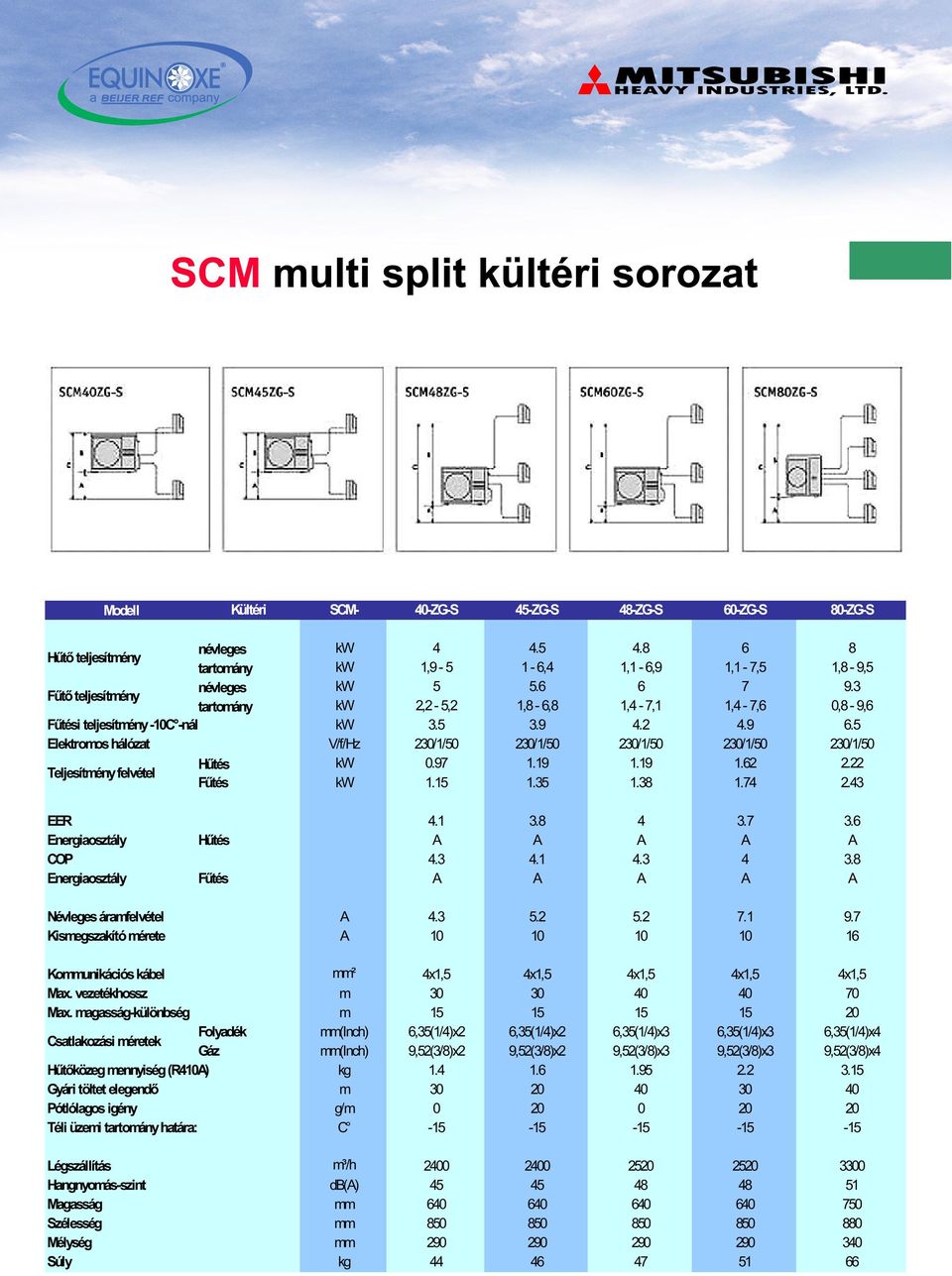

19 Modell Kültéri SCM- 40-ZG-S 45-ZG-S 48-ZG-S 60-ZG-S 80-ZG-S Hûtõ teljesítmény Fûtõ teljesítmény névleges névleges kw kw tartomány tartomány kw kw 1,9-5 2,2-5,2 1-6,4 1,8-6,8 1,1-6,9 1,4-7,1 1,1-7,5 1,4-7,6 1,8-9,5 0,8-9,6 Fûtési teljesítmény -10C -nál kw Elektromos hálózat V/f/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Teljesítmény felvétel Hûtés kw Fûtés kw EER Energiaosztály Hûtés A A A A A COP Energiaosztály Fûtés A A A A A Névleges áramfelvétel Kismegszakító mérete A A Kommunikációs kábel mm² 4x1,5 4x1,5 4x1,5 4x1,5 4x1,5 Max. vezetékhossz m Max. magasság-különbség m Csatlakozási méretek Folyadék mm(inch) 6,35(1/4)x2 6,35(1/4)x2 6,35(1/4)x3 6,35(1/4)x3 6,35(1/4)x4 Gáz mm(inch) 9,52(3/8)x2 9,52(3/8)x2 9,52(3/8)x3 9,52(3/8)x3 9,52(3/8)x4 Hûtõközeg mennyiség (R410A) Gyári töltet elegendõ Pótlólagos igény Téli üzemi tartomány határa: kg m g/m C Légszállítás m³/h db(a) mm mm mm kg

20 SKM-ZG inverteres multi széria Oldalfali multi split beltéri egységek Modell Beltéri SKM SKM SKM SKM SKM SKM Hûtõ teljesítmény névleges kw Fûtõ teljesítmény névleges kw Elektromos betáplálás kültéri kültéri kültéri kültéri kültéri kültéri Kommunikációs kábel mm² 4x1,5 4x1,5 4x1,5 4x1,5 4x1,5 4x1,5 Folyadék mm(inch) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) Csatlakozási méretek Gáz mm(inch) 9,52(3/8) 9,52(3/8) 9,52(3/8) 9,52(3/8) 9,52(3/8) 12,7(1/2) Cseppvíz-csatlakozás Csatlakoztatható kültérik: db(a) mm Ö16 Ö16 Ö16 Ö16 Ö16 Ö16 mm mm mm kg SCM-40,45,48,60,80 SCM-60,80 Modell Beltéri SKM 60 SKM 71 Hûtõ teljesítmény névleges kw Fûtõ teljesítmény Elektromos betáplálás névleges kw Kommunikációs kábel mm² Folyadék mm(inch) Csatlakozási méretek Gáz mm(inch) Cseppvíz-csatlakozás db(a) mm mm mm mm kg kültéri kültéri 4x1,5 4x1,5 6,35(1/4) 6,35(1/4) 12,7(1/2) 43 Ö ,7(1/2) 44 Ö Csatlakoztatható kültérik: SCM-60,80 SCM

21 STM-ZF inverteres multi széria Kazettás multi split beltéri egységek Modell Beltéri STM STM STM STM Hûtõ teljesítmény névleges kw Fûtõ teljesítmény névleges kw Elektromos betáplálás kültéri kültéri kültéri kültéri Kommunikációs kábel mm² 4x1,5 4x1,5 4x1,5 4x1,5 Folyadék mm(inch) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) Csatlakozási méretek Gáz mm(inch) 9,52(3/8) 9,52(3/8) 12,7(1/2) 12,7(1/2) db(a) Cseppvíz-csatlakozás mm Ö16 Ö16 Ö16 Ö16 Dekor panel mérete: mm 35x700x700 35x700x700 35x700x700 35x700x700 Dekor panel súlya: kg mm mm mm kg Csatlakoztatható kültérik: SCM-40,45,48,60,80 SCM-60,80

22 SRRM-ZF inverteres multi széria Légcsatornázható multi split beltéri egységek Modell Beltéri SRRM SRRM SRRM SRRM Hûtõ teljesítmény névleges kw Fûtõ teljesítmény névleges kw Elektromos betáplálás kültéri kültéri kültéri kültéri Kommunikációs kábel mm² 4x1,5 4x1,5 4x1,5 4x1,5 Folyadék mm(inch) 6,35(1/4) 6,35(1/4) 6,35(1/4) 6,35(1/4) Csatlakozási méretek Gáz mm(inch) 9,52(3/8) 9,52(3/8) 12,7(1/2) 12,7(1/2) db(a) Cseppvíz-csatlakozás mm Ö16 Ö16 Ö16 Ö16 mm mm mm kg Csatlakoztatható kültérik: SCM-40,45,48,60,80 SCM-60,80

23 Mitsubishi Heavy Industries Multi split kültérikhez csatlakoztatható beltérik száma Típus: SCM-40-ZGS SCM-45-ZGS SCM-48-ZGS SCM-60-ZGS Min.: Max.: *csak az SKM60+60 és SKM60+71 (2db beltéri egység) kombinációja lehetséges SCM-80-ZGS *3 4 Mitsubishi Heavy Industries Multi split kombinációs lehetõségek 1 beltéri 2 beltéri SCM-40-ZGS SCM-45-ZGS 3 beltéri SCM-48-ZGS SCM-48-ZGS Mitsubish i Heavy Industries M ulti split kom binációs leh etõségek 2 beltéri beltéri beltéri SCM-60-ZGS

24 Mitsub ishi Heavy Industr ies M ulti spli t kom bináci ós lehet õség ek 2* 3 belt éri belt éri belt éri belt éri belt éri belt éri belt éri belt éri belt éri SCM-80- ZG S

25 Széles üzemi tartomány Inverteres készülékeink továbbfejlesztett technológiánk segítségével a lehetõ legszélesebb tartományban, akár -15 C környezeti hõmérséklet esetén is bármely üzemmódban üzemeltethetõek! A csendes klíma titka 60dB 50dB d43 0dB 0B 21dB A ventilátor és a lamellák speciális csipkézett felületû kialakítása biztosítja az egyenletes áramlást és lehetõvé teszi a mûködési zajok tompítását, továbbá csökkenti a kölcsönhatást a készülék és az áramló levegõ között! Hosszú élettartam A kültéri egységek nyomtatott áramköri lapjai szilikon borítást kaptak, ezért hosszan ellenállnak a nedvességgel szemben!

26 Modell Interface Távirányító SRK63/71ZE-S1 SRK63/71HE-S1 nem szükséges SKM60/71ZG-S RC-E1R SRRM,STM SRK20~50ZG-S SKM20~50ZG-S SRK20~60ZIX-S SRF25~50ZIX-S SC-BIK1-E SC-BIKN-E RC-E3 Modell Interface Távirányító SRK20~60ZIX-S SC-BIKN-E RC-E3 SRF25~50ZIX-S SC-ADN-E

27 4 méret: Rugalmas és könnyen telepíthetõ rendszer: EchoInverter 100VS: 11kW (6-12) EchoInverter 140VS: 15kW (6-17) EchoInverter 200VS: 21kW (8-25) EchoInverter 250VS: 27kW (10-32) 70 méter csövezési hossz 30 méter szintkülönbség kompakt egységek MITSUBISHI EchoInverter 100VS 140VS 200VS 250VS Max. fûtési teljesítmény 1* (kw) COP 1* Max. fûtési teljesítmény 2* (kw) COP 2* Max. fûtési teljesítmény 3* (kw) COP 3* Áramfelvétel/biztosíték (A) 6,5/3x10 10/3x16 13/3x16 16,5/3x20 Zajszint 1m távolságról (dba) Méretek (mm) 845x970x x970x x970x x970x370 Töltet mennyisége R410A (g) Tömeg (kg) Max. vízhõmérséklet ( C ) Min. külsõ hõmérséklet ( C ) *1: +7 C fok külsõhõmérséklet és +35 C fok vízhõmérsékletre vonatkoztatva *2: +7 C fok külsõhõmérséklet és +45 C fok vízhõmérsékletre vonatkoztatva *3: -10 C fok külsõhõmérséklet és +45 C fok vízhõmérsékletre vonatkoztatva

28 Használat elõtt Fûtõ teljesítmény A katalógusban leírt fûtõ teljesítményi értékek (kw) 7 C-os kültéri hõmérséklet és 20 C-os beltéri hõmérséklet mellett érvényesek, az ISO szabványokban meghatározottak szerint. Mivel a fûtõ teljesítmény csökken, ha a kültéri hõmérséklet leesik, amennyiben ez nagyon alacsony és nem elégséges a fûtõ teljesítmény, használjon egyéb fûtési módszert. Javaslat a zajértékekre A zajértékek (A skála ) mérése agy ISO szabvány szerinti kialakított süket szobában történt. Az aktuális beszerelés helyétõl függõen az érték a környezõ zajok és visszhangok hatása miatt normálisan magasabb, mint a katalógusban lévõ értékek. Beszereléskor ezt figyelembe kell venni. Használat olajos légkörben Ne használja a készüléket olyan környezetben, ahol a levegõ olajszemcséket tartalmaz, mint pl. konyhában, vagy gépgyárban. Ha a hõcserélõn olajréteg képzõdik a hõcserélõ teljesítménye csökken, olajköd képzõdhet, és a szintetikus gyanta részek deformálódhatnak, eltörhetnek. Használat savas vagy lúgos kémhatású környezetben Ha a készüléket savas vagy lúgos kémhatású légkörben alkalmazzák, amilyen például a magas szintû kénes gázok elõfordulása forró nyári területeken, olyan helyeken, ahol a hõcserélõ, -vagy tengerparti környezetben-, ahol a készülék sós levegõnek van kitéve, a hõcserélõk korrodálódhatnak. Kérje, szakember tanácsát, ha olyan területeken használja a légkondicionálót, amely eltér az általános légköri adatoktól. Használat magas belmagasságú helységekben Ha a mennyezet magasan van, használjon keringtetõt, hogy javítsa a meleg és a hideg levegõ szétoszlását, amikor a berendezés fûtési üzemmódban üzemel. Hûtõközeg szivárgás A háztartási légkondicionálóknál (R410A) hûtõközeget alkalmaznak, amely eredeti állapotban nem mérgezõ és gyúlékony. Kisméretû szobákban a hûtõközeg meghaladja a toleranciaszintet, ezért szivárgás esetén tegyen óvintézkedéseket szellõztetõ berendezések felszerelésével, stb. Használat havas területeken Tegye meg a következõ óvintézkedéseket, ha kültéri egységet havas területen szereli fel. * A behavazás megelõzése: szereljen fel behavazás elleni burkolatot, így a hó nem tömíti el a levegõ szellõzõnyílását, hó nem kerül a kültéri egységbe, és nem okoz fagyást. * Erõsen havas területeken a felhalmozódott hó elzárhatja a levegõ szellõzõnyílását. Ebben az esetben a kültéri egység alá szereljen fel egy vázat, tartószerkezetet, amely 50 cm-el magasabb a becsült hómennyiségnél. Automatikus leolvasztó berendezés Ha a hõmérséklet alacsony, és a páratartalom magas a kültéri egység hõcserélõje jegesedhet. További mûködésnél a fûtõ teljesítmény visszaesik. Az Automatikus leolvasztó berendezés úgy mûködik, hogy eltávolítja a fagyást. Hozzávetõlegesen 3-10 perc fûtés után leáll és eltávolítja a fagyást. Leolvasztás után a készülék újra fújja a meleg levegõt. Zavartalan mûködés érdekében Miután a légkondicionáló berendezést több szezonon át mûködtettjük, szennyezõdés halmozódhat fel a készülékben, amely a teljesítmény visszaesését okozza. A rendszeres karbantartáshoz javasoljuk szakemberek igénybevételét. Biztonsági elõírások A légkondicionáló használati célja Ebben a katalógusban bemutatott légkondicionálók háztartási komfort használatra ajánlott hûtés/fûtés céljából. Ne használja olyan speciális célokra, mint élelmiszerek, állatok és növények, precíziós berendezések, vagy értékes mûalkotások hûtésére, mert minõségi romláshoz és egyéb meghibásodásokhoz vezethet. Ne használja a készülék jármûvek vagy hajók hûtésére. Vízszivárgást, vagy az elektromos vezetékek hibáját okozhatja. Elsõ használat elõtt Elsõ használat elõtt olvassa végig a Használati utasítást. Beszerelés A beszerelést mindig bízza szakemberre. Helytelen beszerelés vízszivárgást, áramütést, vagy tüzet okozhat. Gyõzõdjön meg arról, hogy a kültéri egység stabilan van felszerelve. Az egységet szilárd alaphoz rögzítse. Ne szerelje fel olyan helyre,ahol nyílt láng fordulhat elõ, valamint ahol gyúlékony gáz szivároghat, gyûlhet fel, vagy a levegõ magas széntartalma miatt tûz keletkezhet. Magyarországi importõr: V
