1 Zuhanyfolyókák 2012 Fürdőszoba kompromisszumok nélkül

2 A ZUHANYSAROK AKADÁLYMENTES KIVITELEZÉSE 2

3 ÚJDONSÁG ÚJDONSÁG TARTALOM ALCA zuhanyfolyókák 4 5 Az ALCA zuhanyfolyókák előnyei 6 7 Az ALCA zuhanyfolyókák típusai 8 9 Egyenes vonalú zuhanyfolyókák perforált rácsokhoz APZ1, APZ101 Low perforált rácsokhoz, és falhoz állítható peremmel APZ4 Flexible, APZ4 Flexible Low tömör rácsokhoz APZ6 Professional, APZ106 Professional Low burkolható rácsokhoz APZ7 Floor, APZ7 Floor Low Elfolyó rendszer falba építéshez APZ5 Spa Sarokba építhető zuhanyfolyókák sarok, perforált rácsokhoz ARZ Műszaki információk Az ALCA egyenesvonalú padló folyókák beépítési lehetőségei ALCA sarokfolyókák elhelyezési lehetősége Beépítés 30 Karbantartás 31 A színek és anyagok mintaválasztéka Fém program Fal elé építési rendszerek 36 SLIM fal elé szerelési rendszerek 37 Padlólefolyók formatervezett ráccsal 38 A sarok zuhanyfolyóka beépítésével harmonikus és akadálymentes terek alakíthatók ki fürdőszobákban, különösen az akadálymentes áthaladással a neves közegből a szárazba. tartalom 3

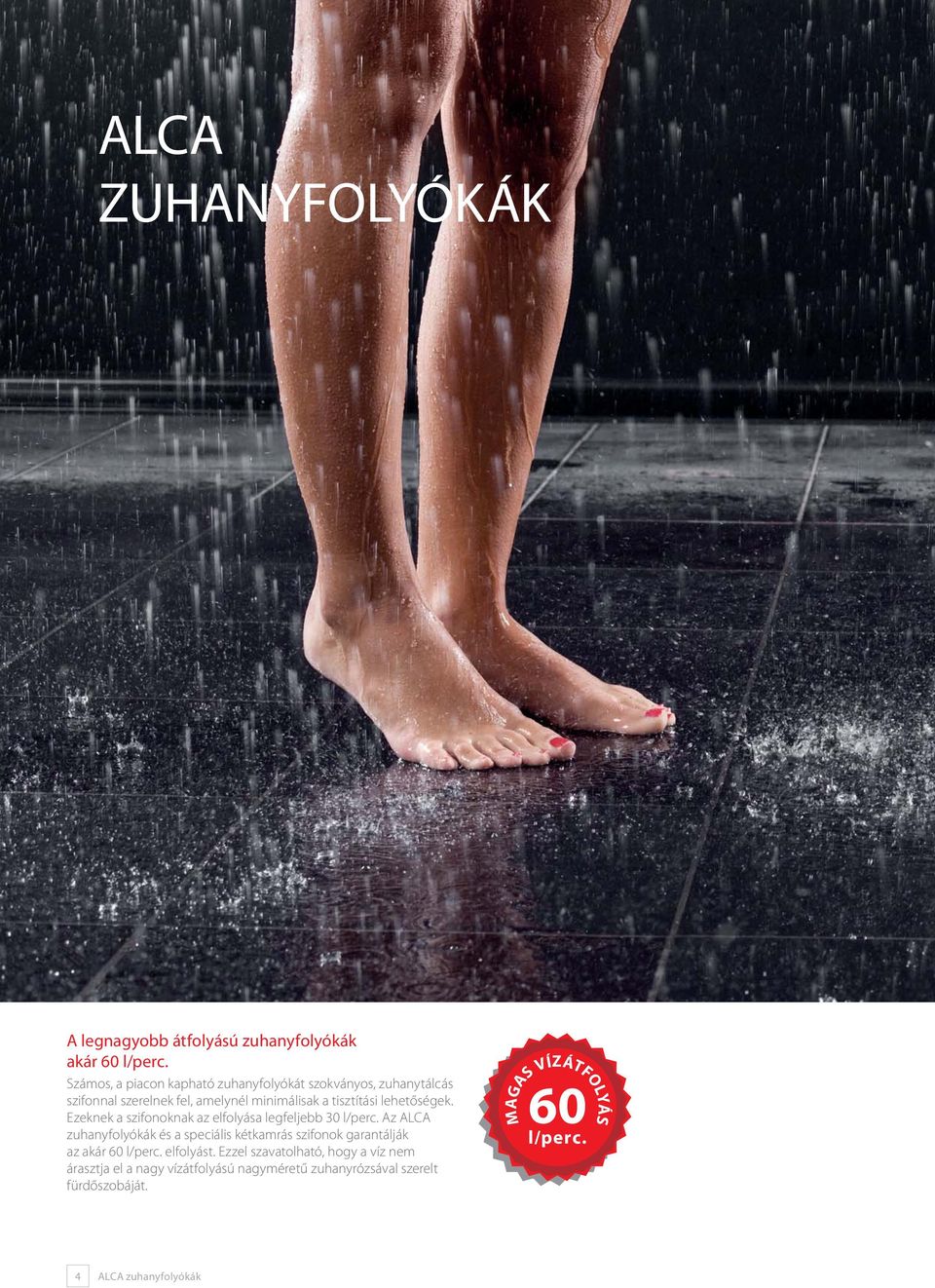

4 ALCA ZUHANYFOLYÓKÁK A legnagyobb átfolyású zuhanyfolyókák akár 60 l/perc. Számos, a piacon kapható zuhanyfolyókát szokványos, zuhanytálcás szifonnal szerelnek fel, amelynél minimálisak a tisztítási lehetőségek. Ezeknek a szifonoknak az elfolyása legfeljebb 30 l/perc. Az ALCA zuhanyfolyókák és a speciális kétkamrás szifonok garantálják az akár 60 l/perc. elfolyást. Ezzel szavatolható, hogy a víz nem árasztja el a nagy vízátfolyású nagyméretű zuhanyrózsával szerelt fürdőszobáját. 60 l/perc. YMAGAS VÍZÁTFOL ÁS 4 ALCA zuhanyfolyókák

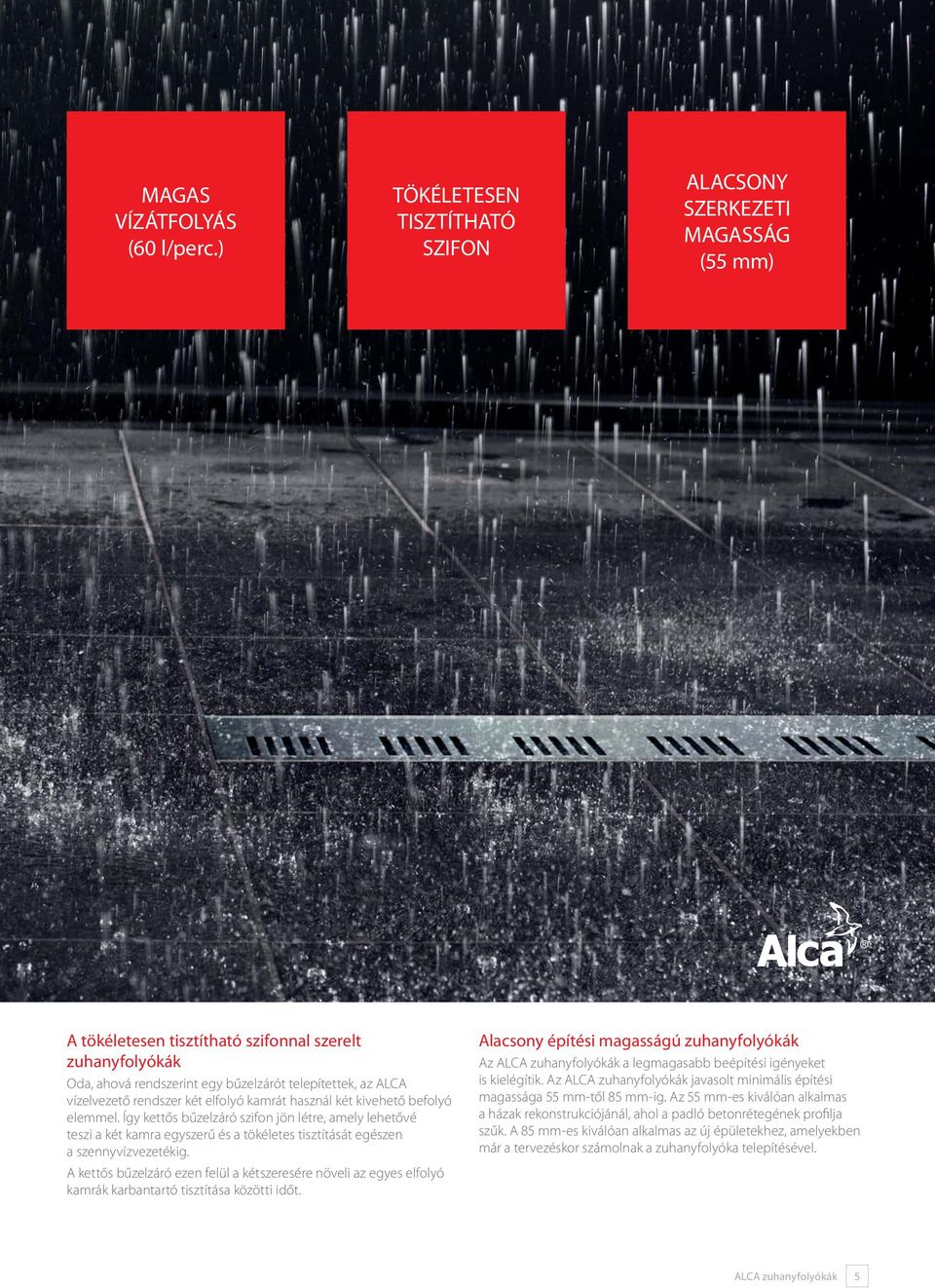

5 MAGAS VÍZÁTFOLYÁS (60 l/perc.) TÖKÉLETESEN TISZTÍTHATÓ SZIFON ALACSONY SZERKEZETI MAGASSÁG (55 mm) A tökéletesen tisztítható szifonnal szerelt zuhanyfolyókák Oda, ahová rendszerint egy bűzelzárót telepítettek, az ALCA vízelvezető rendszer két elfolyó kamrát használ két kivehető befolyó elemmel. Így kettős bűzelzáró szifon jön létre, amely lehetővé teszi a két kamra egyszerű és a tökéletes tisztítását egészen a szennyvízvezetékig. A kettős bűzelzáró ezen felül a kétszeresére növeli az egyes elfolyó kamrák karbantartó tisztítása közötti időt. Alacsony építési magasságú zuhanyfolyókák Az ALCA zuhanyfolyókák a legmagasabb beépítési igényeket is kielégítik. Az ALCA zuhanyfolyókák javasolt minimális építési magassága 55 mm-től 85 mm-ig. Az 55 mm-es kiválóan alkalmas a házak rekonstrukciójánál, ahol a padló betonrétegének profilja szűk. A 85 mm-es kiválóan alkalmas az új épületekhez, amelyekben már a tervezéskor számolnak a zuhanyfolyóka telepítésével. ALCA zuhanyfolyókák 5

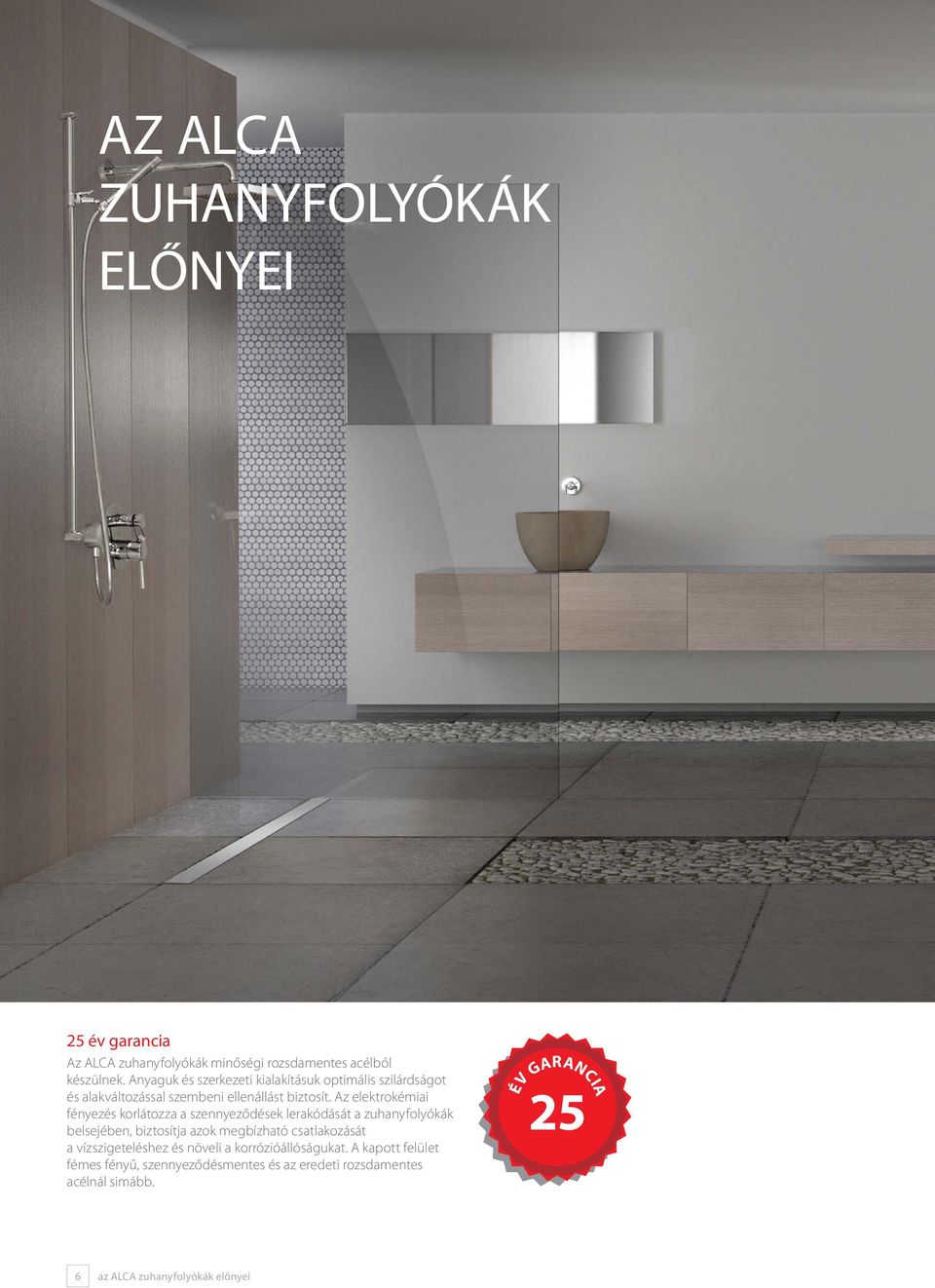

6 AZ ALCA ZUHANYFOLYÓKÁK ELŐNYEI 25 év garancia Az ALCA zuhanyfolyókák minőségi rozsdamentes acélból készülnek. Anyaguk és szerkezeti kialakításuk optimális szilárdságot és alakváltozással szembeni ellenállást biztosít. Az elektrokémiai fényezés korlátozza a szennyeződések lerakódását a zuhanyfolyókák belsejében, biztosítja azok megbízható csatlakozását a vízszigeteléshez és növeli a korrózióállóságukat. A kapott felület fémes fényű, szennyeződésmentes és az eredeti rozsdamentes acélnál simább. 25 ÉV GARANCIA 6 az ALCA zuhanyfolyókák előnyei

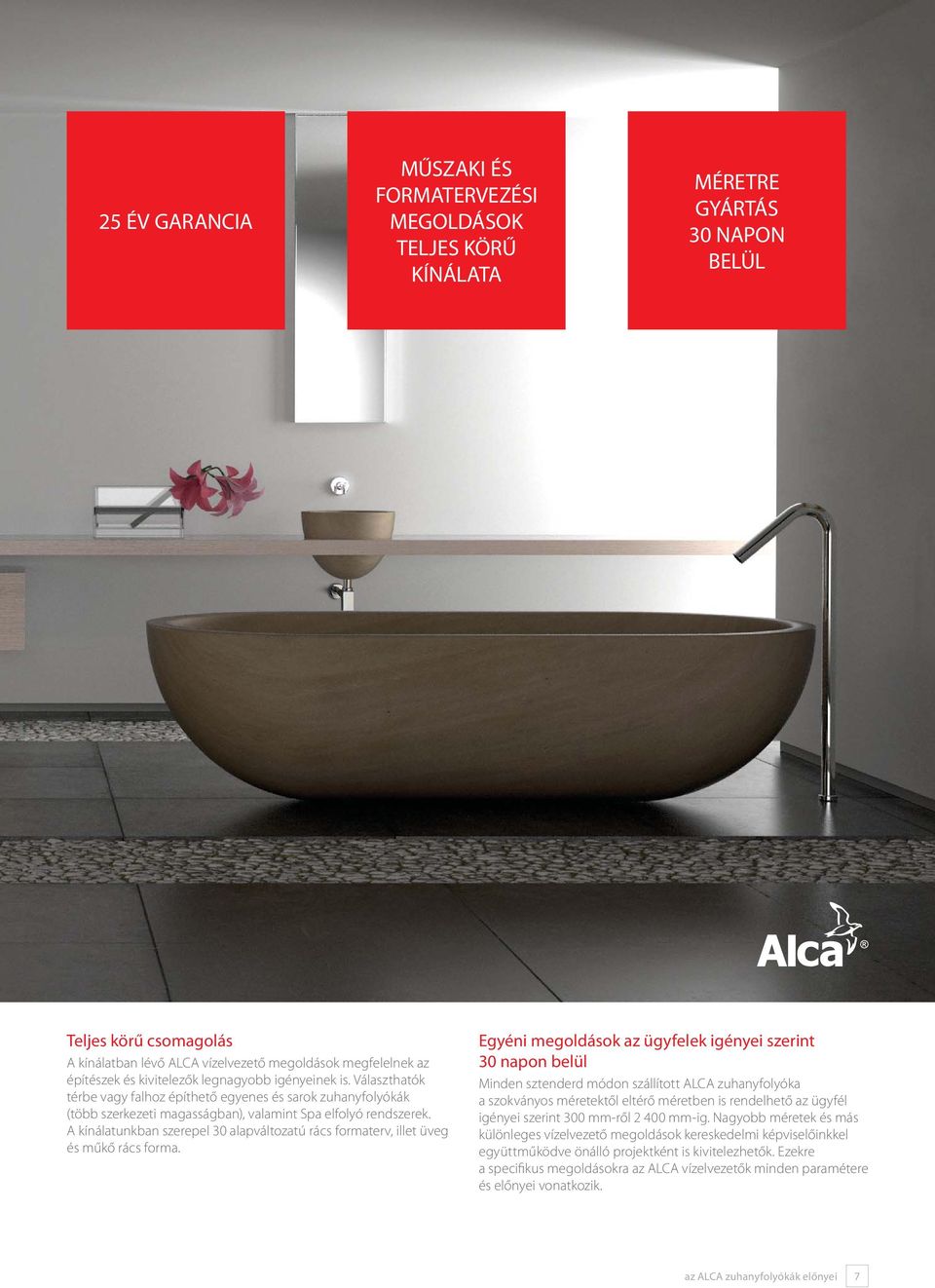

7 25 ÉV GARANCIA MŰSZAKI ÉS FORMATERVEZÉSI MEGOLDÁSOK TELJES KÖRŰ KÍNÁLATA MÉRETRE GYÁRTÁS 30 NAPON BELÜL Teljes körű csomagolás A kínálatban lévő ALCA vízelvezető megoldások megfelelnek az építészek és kivitelezők legnagyobb igényeinek is. Választhatók térbe vagy falhoz építhető egyenes és sarok zuhanyfolyókák (több szerkezeti magasságban), valamint Spa elfolyó rendszerek. A kínálatunkban szerepel 30 alapváltozatú rács formaterv, illet üveg és műkő rács forma. Egyéni megoldások az ügyfelek igényei szerint 30 napon belül Minden sztenderd módon szállított ALCA zuhanyfolyóka a szokványos méretektől eltérő méretben is rendelhető az ügyfél igényei szerint 300 mm-ről mm-ig. Nagyobb méretek és más különleges vízelvezető megoldások kereskedelmi képviselőinkkel együttműködve önálló projektként is kivitelezhetők. Ezekre a specifikus megoldásokra az ALCA vízelvezetők minden paramétere és előnyei vonatkozik. az ALCA zuhanyfolyókák előnyei 7

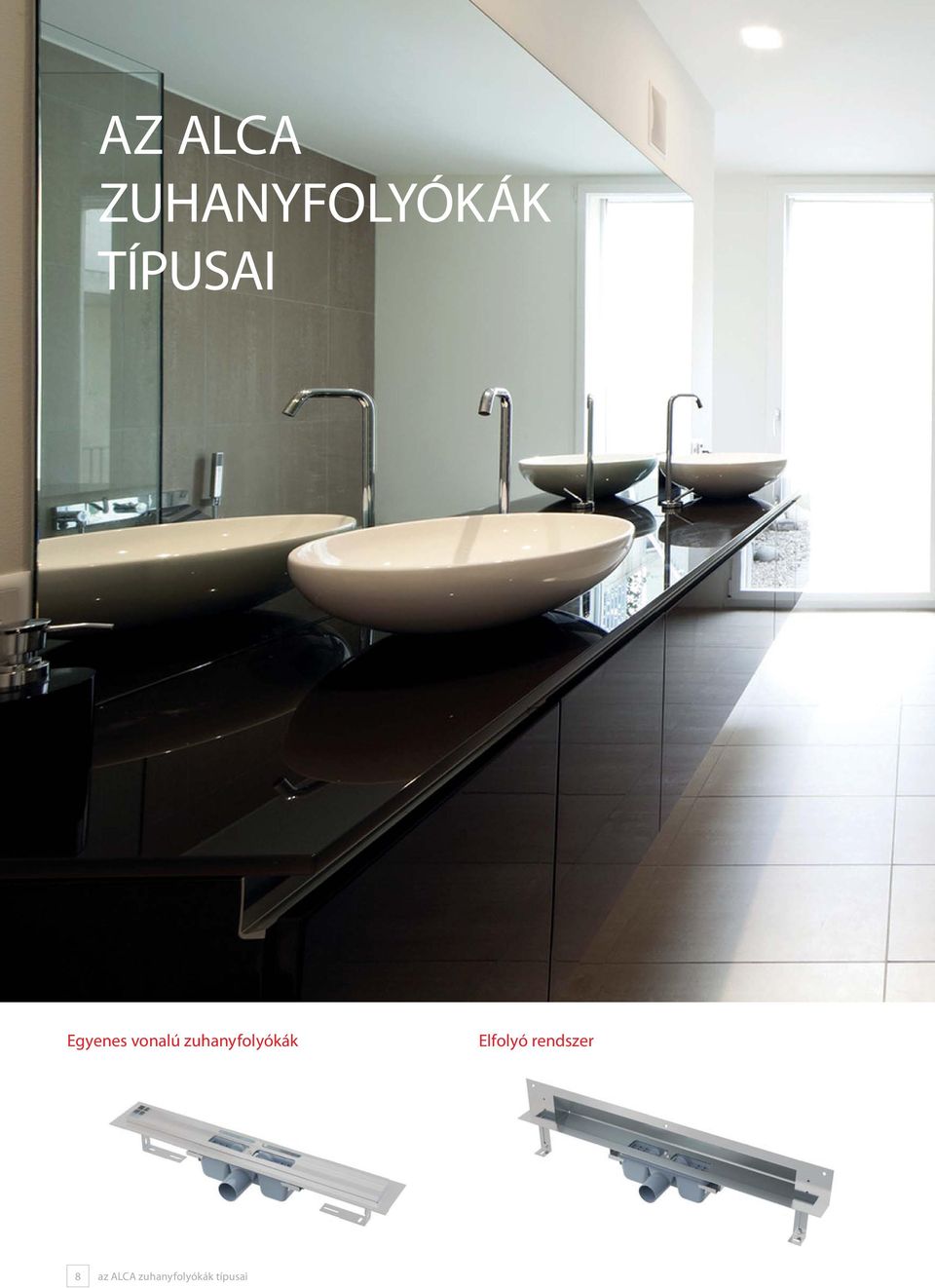

8 AZ ALCA ZUHANYFOLYÓKÁK TÍPUSAI Egyenes vonalú zuhanyfolyókák Elfolyó rendszer 8 az ALCA zuhanyfolyókák típusai

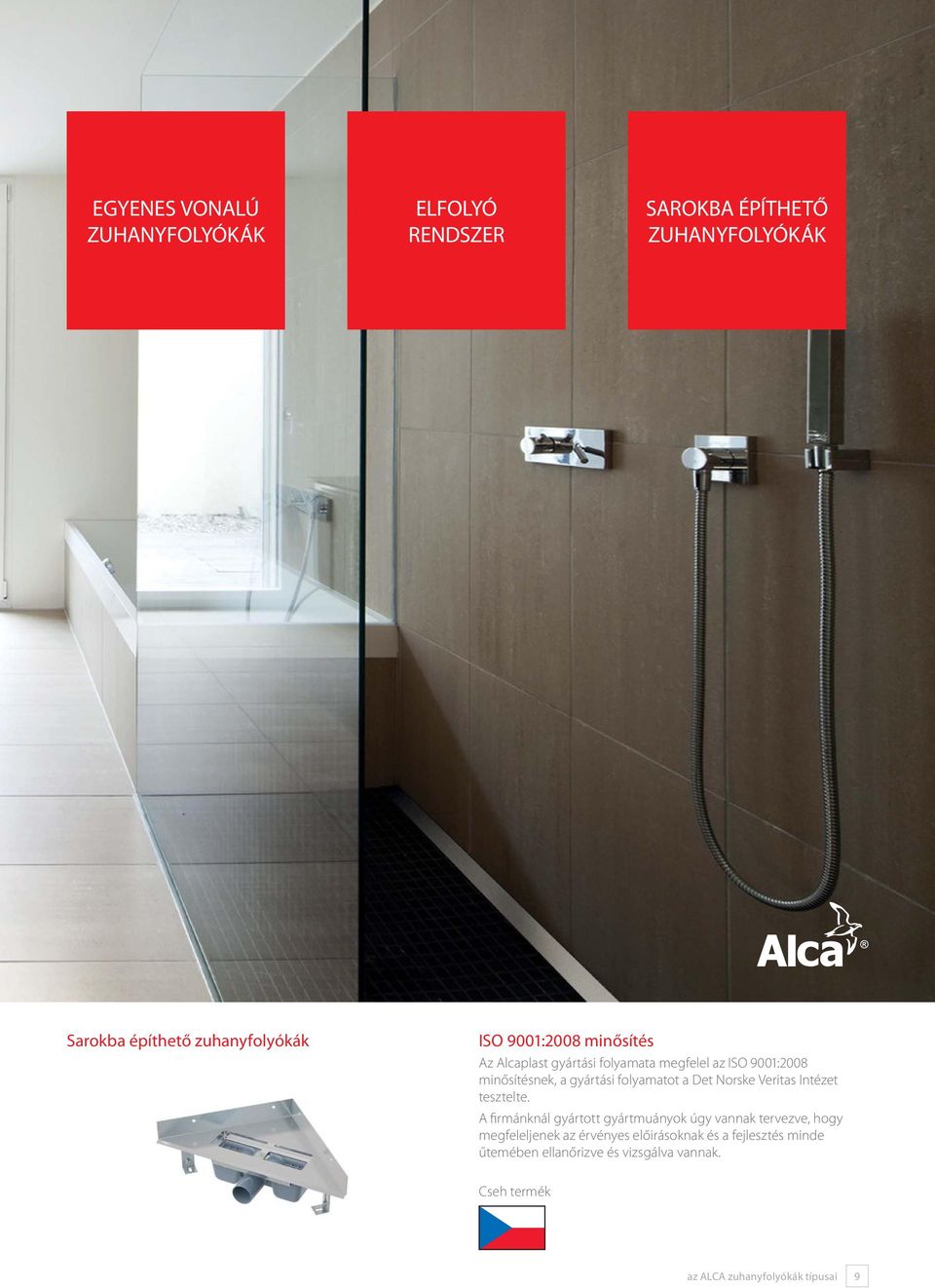

9 EGYENES VONALÚ ZUHANYFOLYÓKÁK ELFOLYÓ RENDSZER SAROKBA ÉPÍTHETŐ ZUHANYFOLYÓKÁK Sarokba építhető zuhanyfolyókák ISO 9001:2008 minősítés Az Alcaplast gyártási folyamata megfelel az ISO 9001:2008 minősítésnek, a gyártási folyamatot a Det Norske Veritas Intézet tesztelte. A firmánknál gyártott gyártmuányok úgy vannak tervezve, hogy megfeleljenek az érvényes előirásoknak és a fejlesztés minde űtemében ellanőrizve és vizsgálva vannak. Cseh termék az ALCA zuhanyfolyókák típusai 9

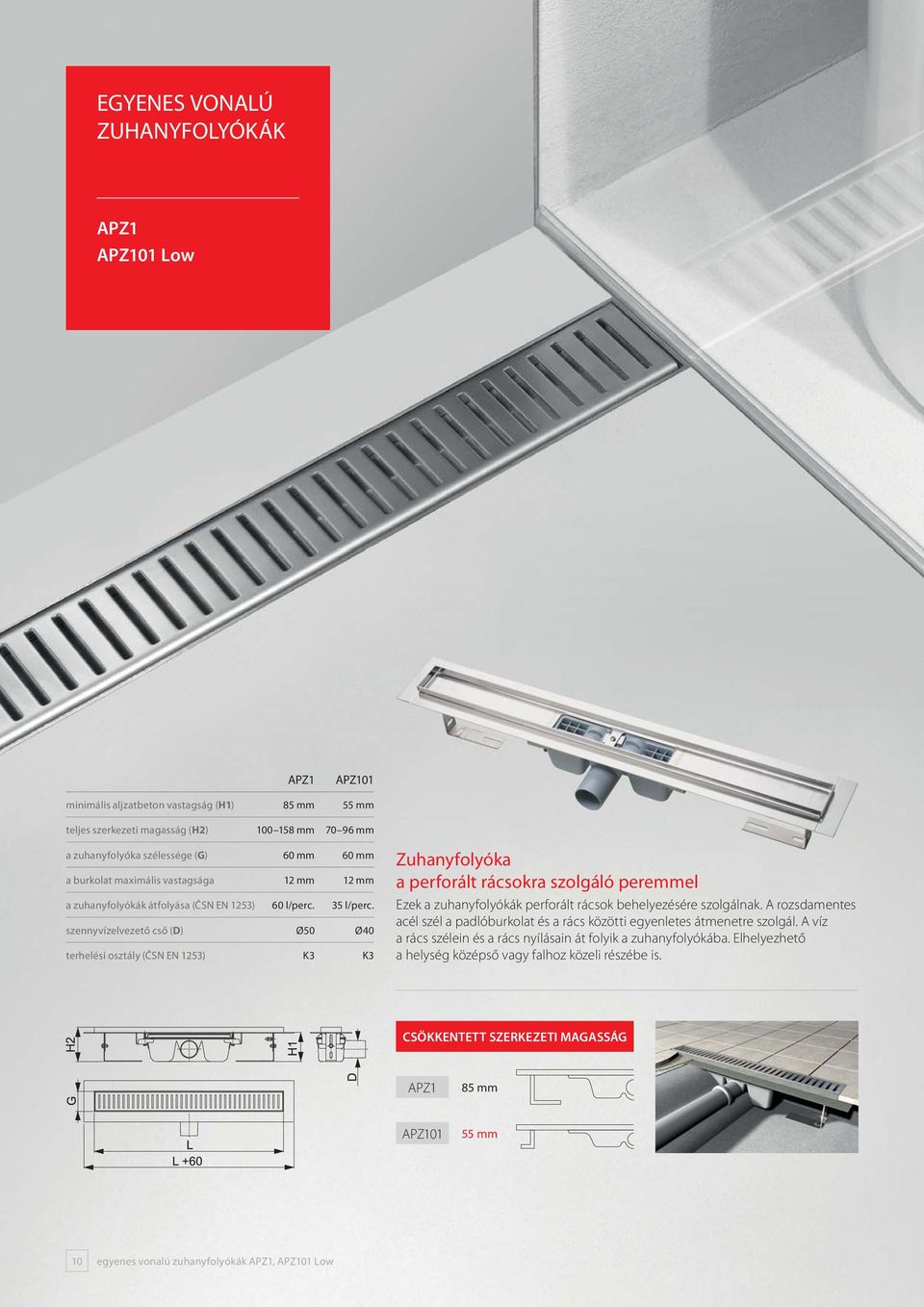

10 EGYENES VONALÚ ZUHANYFOLYÓKÁK APZ1 APZ101 Low APZ1 APZ101 minimális aljzatbeton vastagság (H1) 85 mm 55 mm teljes szerkezeti magasság (H2) mm mm a zuhanyfolyóka szélessége (G) 60 mm 60 mm a burkolat maximális vastagsága 12 mm 12 mm a zuhanyfolyókák átfolyása (ČSN EN 1253) 60 l/perc. 35 l/perc. szennyvízelvezető cső (D) Ø50 Ø40 terhelési osztály (ČSN EN 1253) K3 K3 Zuhanyfolyóka a perforált rácsokra szolgáló peremmel Ezek a zuhanyfolyókák perforált rácsok behelyezésére szolgálnak. A rozsdamentes acél szél a padlóburkolat és a rács közötti egyenletes átmenetre szolgál. A víz a rács szélein és a rács nyílásain át folyik a zuhanyfolyókába. Elhelyezhető a helység középső vagy falhoz közeli részébe is. CSÖKKENTETT SZERKEZETI MAGASSÁG APZ1 85 mm APZ mm 10 egyenes vonalú zuhanyfolyókák APZ1, APZ101 Low

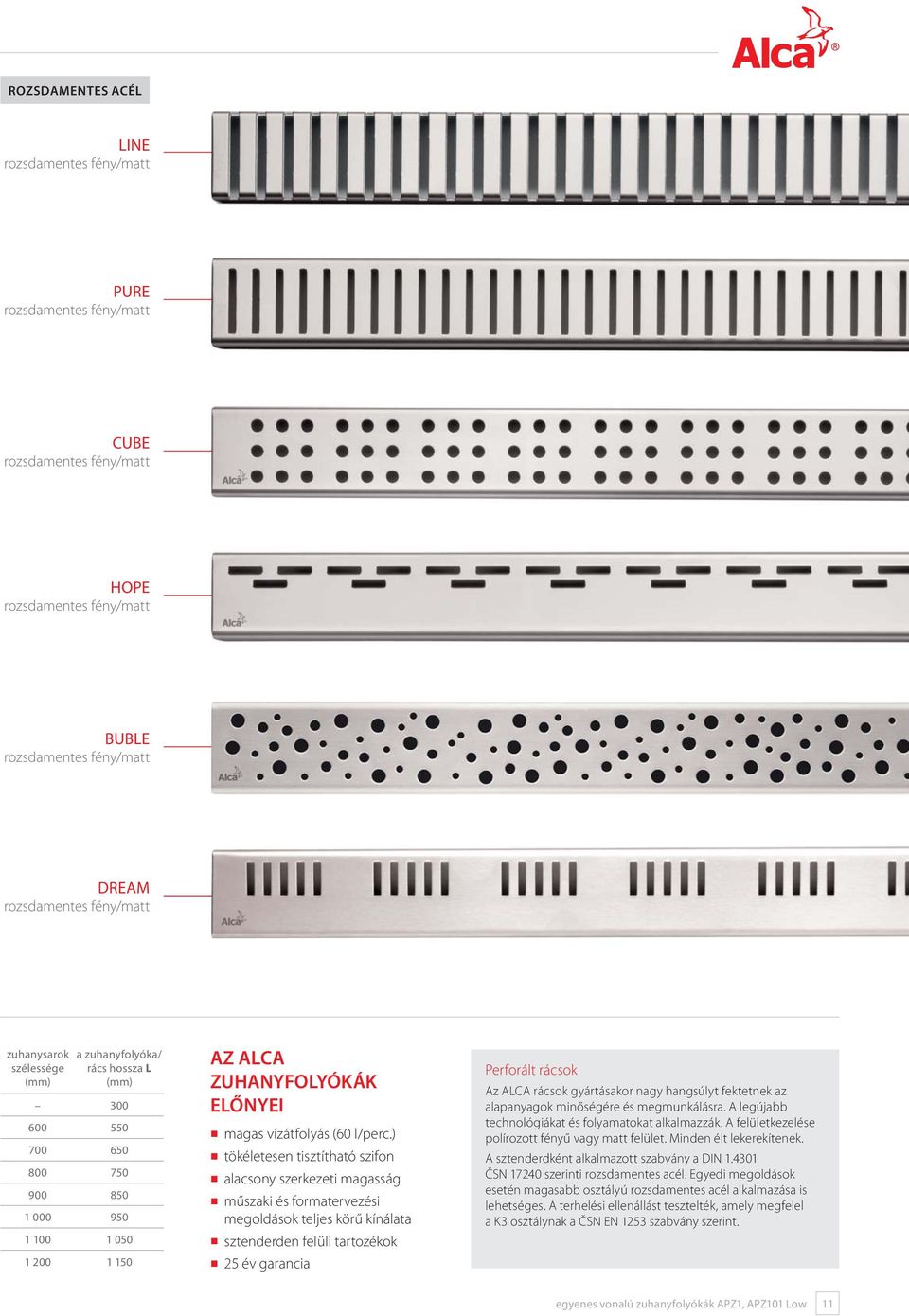

11 ROZSDAMENTES ACÉL LINE rozsdamentes fény/matt PURE rozsdamentes fény/matt CUBE rozsdamentes fény/matt HOPE rozsdamentes fény/matt BUBLE rozsdamentes fény/matt DREAM rozsdamentes fény/matt zuhanysarok szélessége (mm) a zuhanyfolyóka/ rács hossza L (mm) AZ ALCA ZUHANYFOLYÓKÁK ELŐNYEI magas vízátfolyás (60 l/perc.) tökéletesen tisztítható szifon alacsony szerkezeti magasság műszaki és formatervezési megoldások teljes körű kínálata sztenderden felüli tartozékok 25 év garancia Perforált rácsok Az ALCA rácsok gyártásakor nagy hangsúlyt fektetnek az alapanyagok minőségére és megmunkálásra. A legújabb technológiákat és folyamatokat alkalmazzák. A felületkezelése polírozott fényű vagy matt felület. Minden élt lekerekítenek. A sztenderdként alkalmazott szabvány a DIN ČSN szerinti rozsdamentes acél. Egyedi megoldások esetén magasabb osztályú rozsdamentes acél alkalmazása is lehetséges. A terhelési ellenállást tesztelték, amely megfelel a K3 osztálynak a ČSN EN 1253 szabvány szerint. egyenes vonalú zuhanyfolyókák APZ1, APZ101 Low 11

12 EGYENES VONALÚ ZUHANYFOLYÓKÁK APZ4 Flexible APZ104 Flexible Low FLEXIBLE APZ4 APZ104 minimális aljzatbeton vastagság (H1) 85 mm 55 mm teljes szerkezeti magasság (H2) mm mm a zuhanyfolyóka szélessége (G) 60 mm 60 mm a burkolat maximális vastagsága 12 mm 12 mm a zuhanyfolyókák átfolyása (ČSN EN 1253) 60 l/perc. 35 l/perc. szennyvízelvezető cső (D) Ø50 Ø40 terhelési osztály (ČSN EN 1253) K3 K3 a perem eltolása mm mm Zuhanyfolyóka perforált rács behelyezésére szolgáló széllel és állítható peremmel a falhoz Ezek a zuhanyfolyókák perforált rácsok behelyezésére szolgálnak. A rozsdamentes acél szél a padlóburkolat és a rács közötti egyenletes átmenetre szolgál. A víz a rács szélein és a rács nyílásain át folyik a zuhanyfolyókába. Közvetlenül a falhoz helyezhető. Az állítható függőleges perem biztosítja a könnyű szerelhetőséget és a tökéletes szigetelést a zuhanysarkak falainak különféle vastagságú szigetelése esetén. CSÖKKENTETT SZERKEZETI MAGASSÁG APZ4 85 mm APZ mm 12 egyenes vonalú zuhanyfolyókák APZ4 Flexible, APZ104 Flexible Low

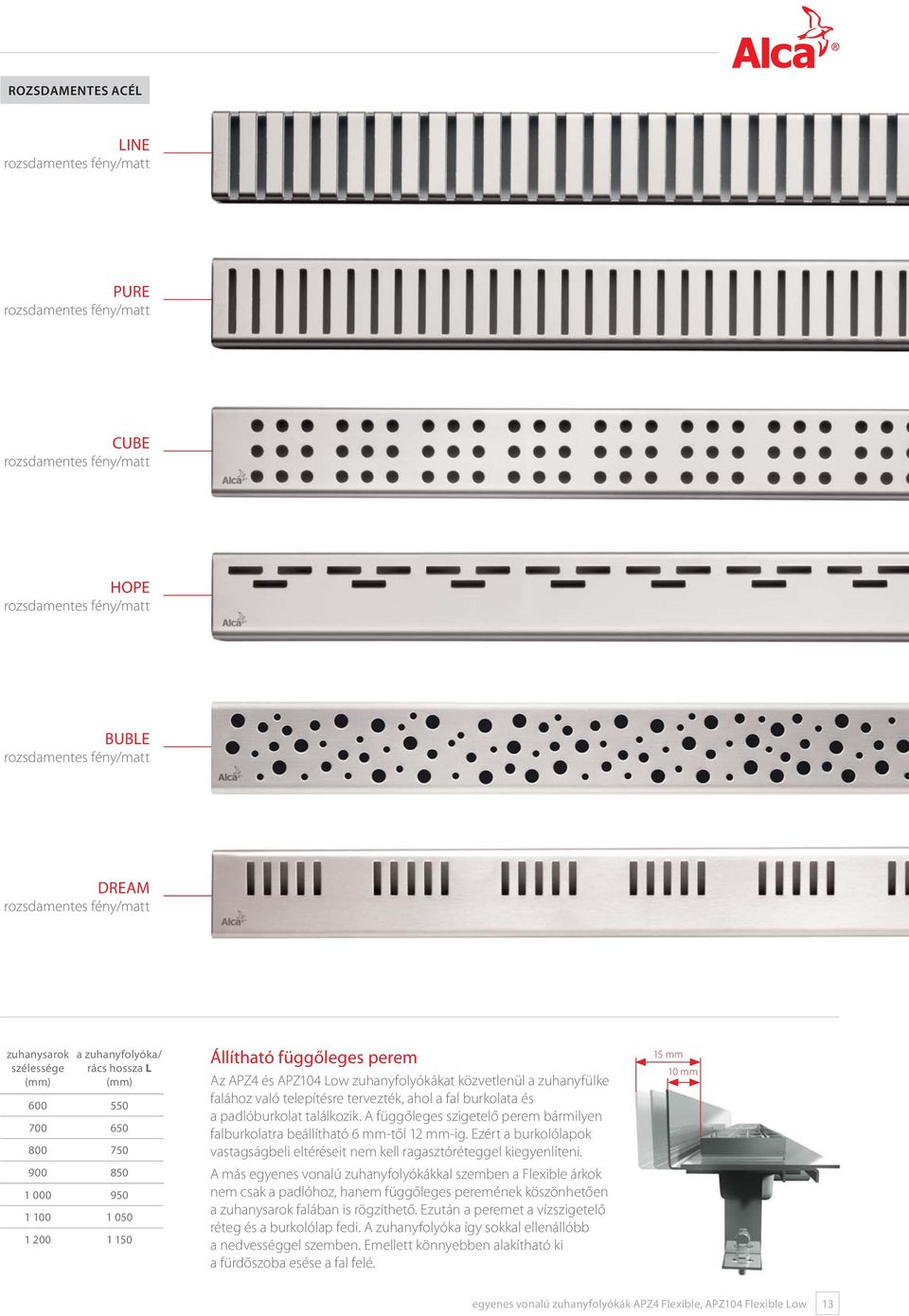

13 ROZSDAMENTES ACÉL LINE rozsdamentes fény/matt PURE rozsdamentes fény/matt CUBE rozsdamentes fény/matt HOPE rozsdamentes fény/matt BUBLE rozsdamentes fény/matt DREAM rozsdamentes fény/matt zuhanysarok szélessége (mm) a zuhanyfolyóka/ rács hossza L (mm) Állítható függőleges perem Az APZ4 és APZ104 Low zuhanyfolyókákat közvetlenül a zuhanyfülke falához való telepítésre tervezték, ahol a fal burkolata és a padlóburkolat találkozik. A függőleges szigetelő perem bármilyen falburkolatra beállítható 6 mm-től 12 mm-ig. Ezért a burkolólapok vastagságbeli eltéréseit nem kell ragasztóréteggel kiegyenlíteni. A más egyenes vonalú zuhanyfolyókákkal szemben a Flexible árkok nem csak a padlóhoz, hanem függőleges peremének köszönhetően a zuhanysarok falában is rögzíthető. Ezután a peremet a vízszigetelő réteg és a burkolólap fedi. A zuhanyfolyóka így sokkal ellenállóbb a nedvességgel szemben. Emellett könnyebben alakítható ki a fürdőszoba esése a fal felé. 15 mm 10 mm egyenes vonalú zuhanyfolyókák APZ4 Flexible, APZ104 Flexible Low 13

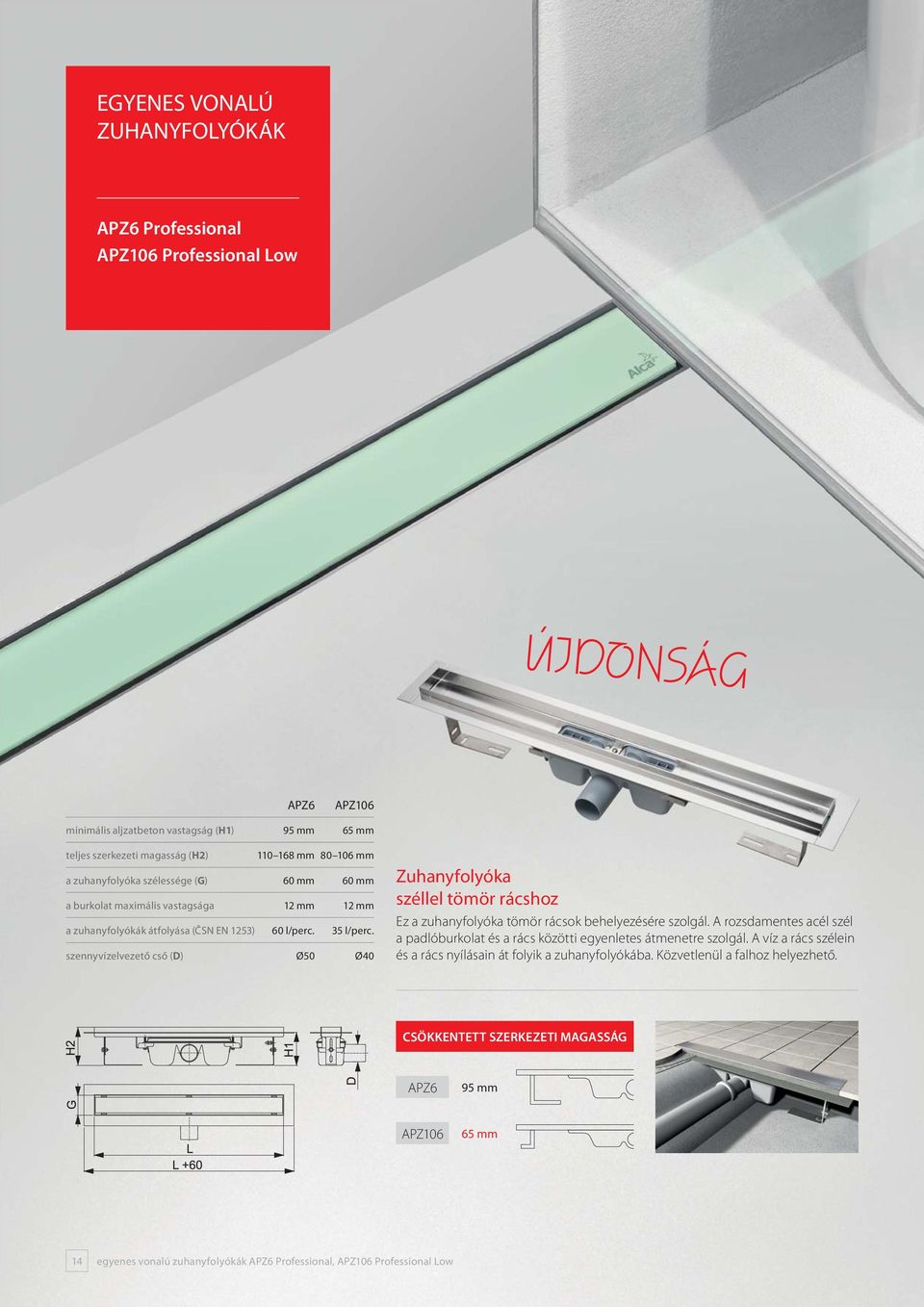

14 EGYENES VONALÚ ZUHANYFOLYÓKÁK APZ6 Professional APZ106 Professional Low ÚJDONSÁG APZ6 APZ106 minimális aljzatbeton vastagság (H1) 95 mm 65 mm teljes szerkezeti magasság (H2) mm mm a zuhanyfolyóka szélessége (G) 60 mm 60 mm a burkolat maximális vastagsága 12 mm 12 mm a zuhanyfolyókák átfolyása (ČSN EN 1253) 60 l/perc. 35 l/perc. szennyvízelvezető cső (D) Ø50 Ø40 Zuhanyfolyóka széllel tömör rácshoz Ez a zuhanyfolyóka tömör rácsok behelyezésére szolgál. A rozsdamentes acél szél a padlóburkolat és a rács közötti egyenletes átmenetre szolgál. A víz a rács szélein és a rács nyílásain át folyik a zuhanyfolyókába. Közvetlenül a falhoz helyezhető. CSÖKKENTETT SZERKEZETI MAGASSÁG APZ6 95 mm APZ mm 14 egyenes vonalú zuhanyfolyókák APZ6 Professional, APZ106 Professional Low

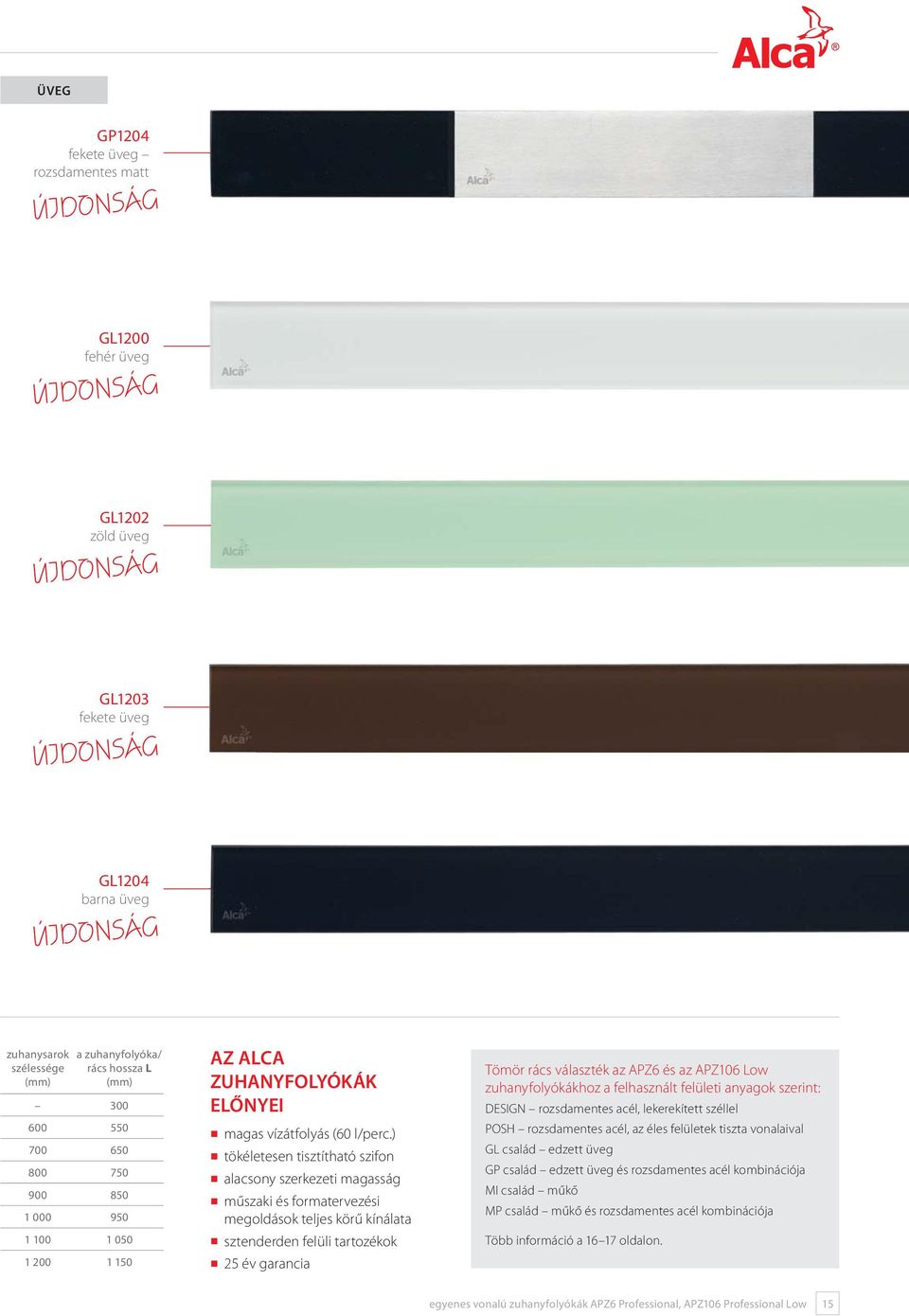

15 ÜVEG GP1204 fekete üveg rozsdamentes matt ÚJDONSÁG GL1200 fehér üveg ÚJDONSÁG GL1202 zöld üveg ÚJDONSÁG GL1203 fekete üveg ÚJDONSÁG GL1204 barna üveg ÚJDONSÁG zuhanysarok szélessége (mm) a zuhanyfolyóka/ rács hossza L (mm) AZ ALCA ZUHANYFOLYÓKÁK ELŐNYEI magas vízátfolyás (60 l/perc.) tökéletesen tisztítható szifon alacsony szerkezeti magasság műszaki és formatervezési megoldások teljes körű kínálata sztenderden felüli tartozékok 25 év garancia Tömör rács választék az APZ6 és az APZ106 Low zuhanyfolyókákhoz a felhasznált felületi anyagok szerint: DESIGN rozsdamentes acél, lekerekített széllel POSH rozsdamentes acél, az éles felületek tiszta vonalaival GL család edzett üveg GP család edzett üveg és rozsdamentes acél kombinációja MI család műkő MP család műkő és rozsdamentes acél kombinációja Több információ a oldalon. egyenes vonalú zuhanyfolyókák APZ6 Professional, APZ106 Professional Low 15

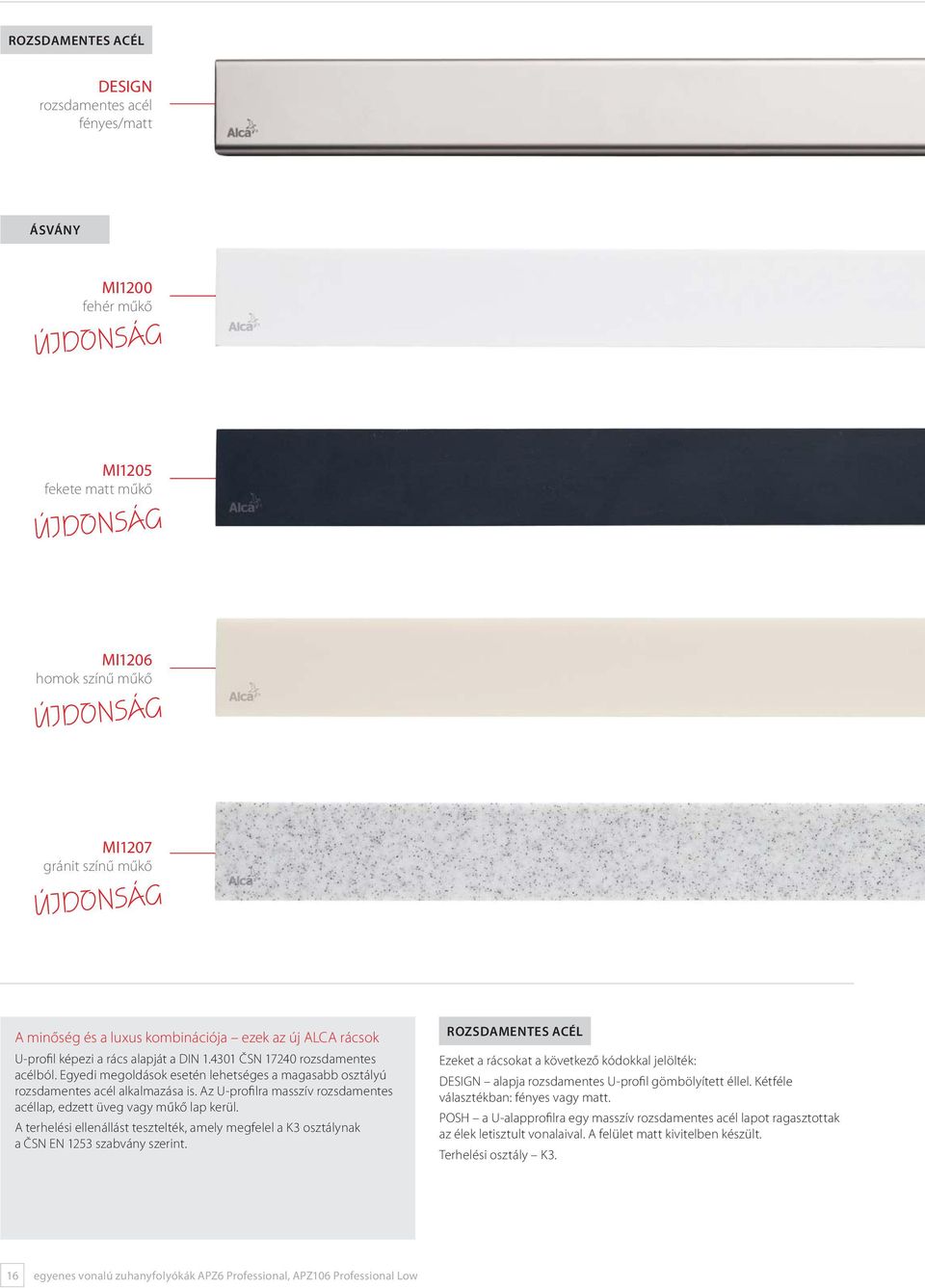

16 ROZSDAMENTES ACÉL DESIGN rozsdamentes acél fényes/matt ÁSVÁNY MI1200 fehér műkő ÚJDONSÁG MI1205 fekete matt műkő ÚJDONSÁG MI1206 homok színű műkő ÚJDONSÁG MI1207 gránit színű műkő ÚJDONSÁG A minőség és a luxus kombinációja ezek az új ALCA rácsok U-profil képezi a rács alapját a DIN ČSN rozsdamentes acélból. Egyedi megoldások esetén lehetséges a magasabb osztályú rozsdamentes acél alkalmazása is. Az U-profilra masszív rozsdamentes acéllap, edzett üveg vagy műkő lap kerül. A terhelési ellenállást tesztelték, amely megfelel a K3 osztálynak a ČSN EN 1253 szabvány szerint. ROZSDAMENTES ACÉL Ezeket a rácsokat a következő kódokkal jelölték: DESIGN alapja rozsdamentes U-profil gömbölyített éllel. Kétféle választékban: fényes vagy matt. POSH a U-alapprofilra egy masszív rozsdamentes acél lapot ragasztottak az élek letisztult vonalaival. A felület matt kivitelben készült. Terhelési osztály K3. 16 egyenes vonalú zuhanyfolyókák APZ6 Professional, APZ106 Professional Low

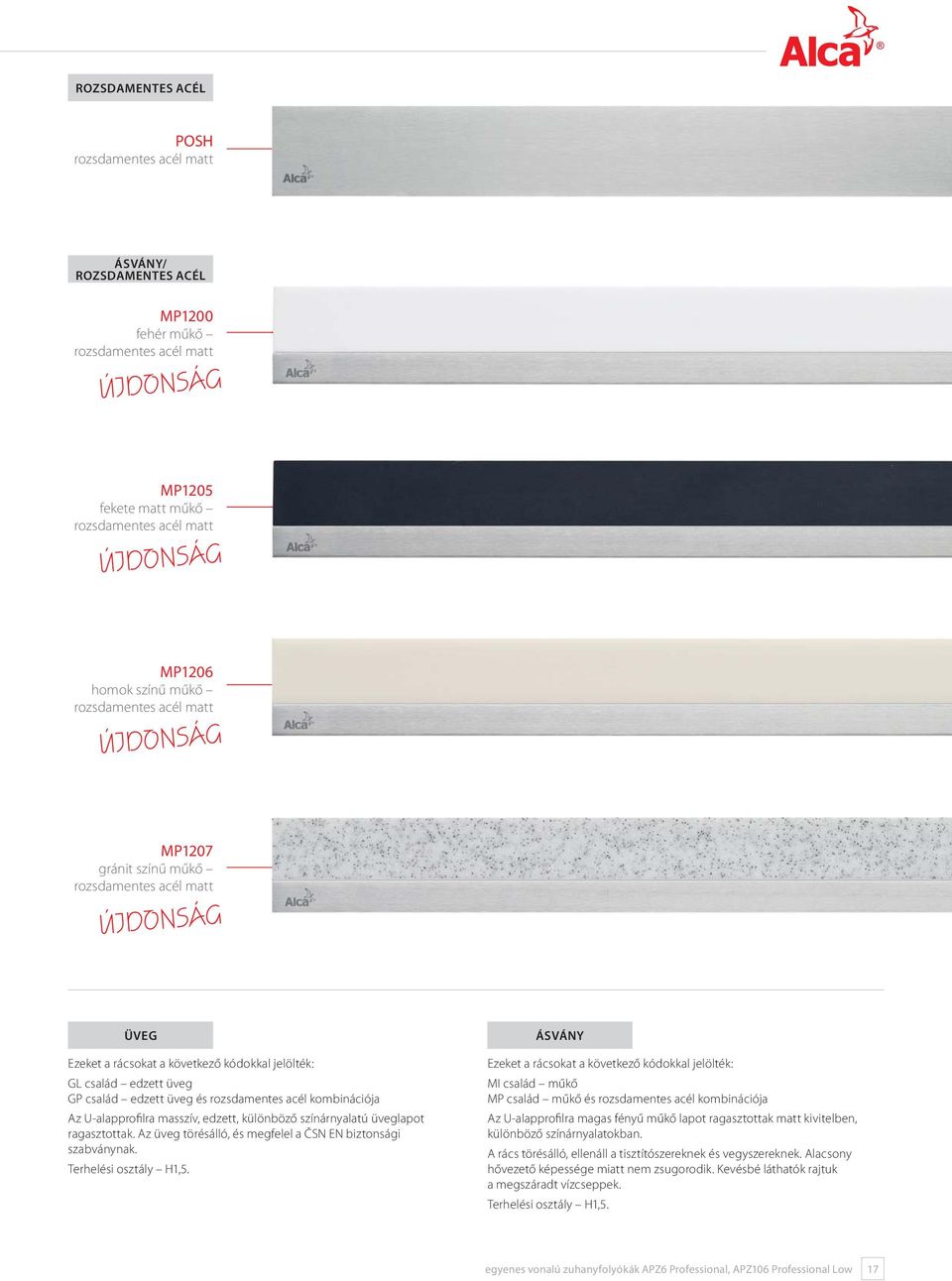

17 ROZSDAMENTES ACÉL POSH rozsdamentes acél matt ÁSVÁNY/ ROZSDAMENTES ACÉL MP1200 fehér műkő rozsdamentes acél matt ÚJDONSÁG MP1205 fekete matt műkő rozsdamentes acél matt ÚJDONSÁG MP1206 homok színű műkő rozsdamentes acél matt ÚJDONSÁG MP1207 gránit színű műkő rozsdamentes acél matt ÚJDONSÁG ÜVEG Ezeket a rácsokat a következő kódokkal jelölték: GL család edzett üveg GP család edzett üveg és rozsdamentes acél kombinációja Az U-alapprofilra masszív, edzett, különböző színárnyalatú üveglapot ragasztottak. Az üveg törésálló, és megfelel a ČSN EN biztonsági szabványnak. Terhelési osztály H1,5. ÁSVÁNY Ezeket a rácsokat a következő kódokkal jelölték: MI család műkő MP család műkő és rozsdamentes acél kombinációja Az U-alapprofilra magas fényű műkő lapot ragasztottak matt kivitelben, különböző színárnyalatokban. A rács törésálló, ellenáll a tisztítószereknek és vegyszereknek. Alacsony hővezető képessége miatt nem zsugorodik. Kevésbé láthatók rajtuk a megszáradt vízcseppek. Terhelési osztály H1,5. egyenes vonalú zuhanyfolyókák APZ6 Professional, APZ106 Professional Low 17

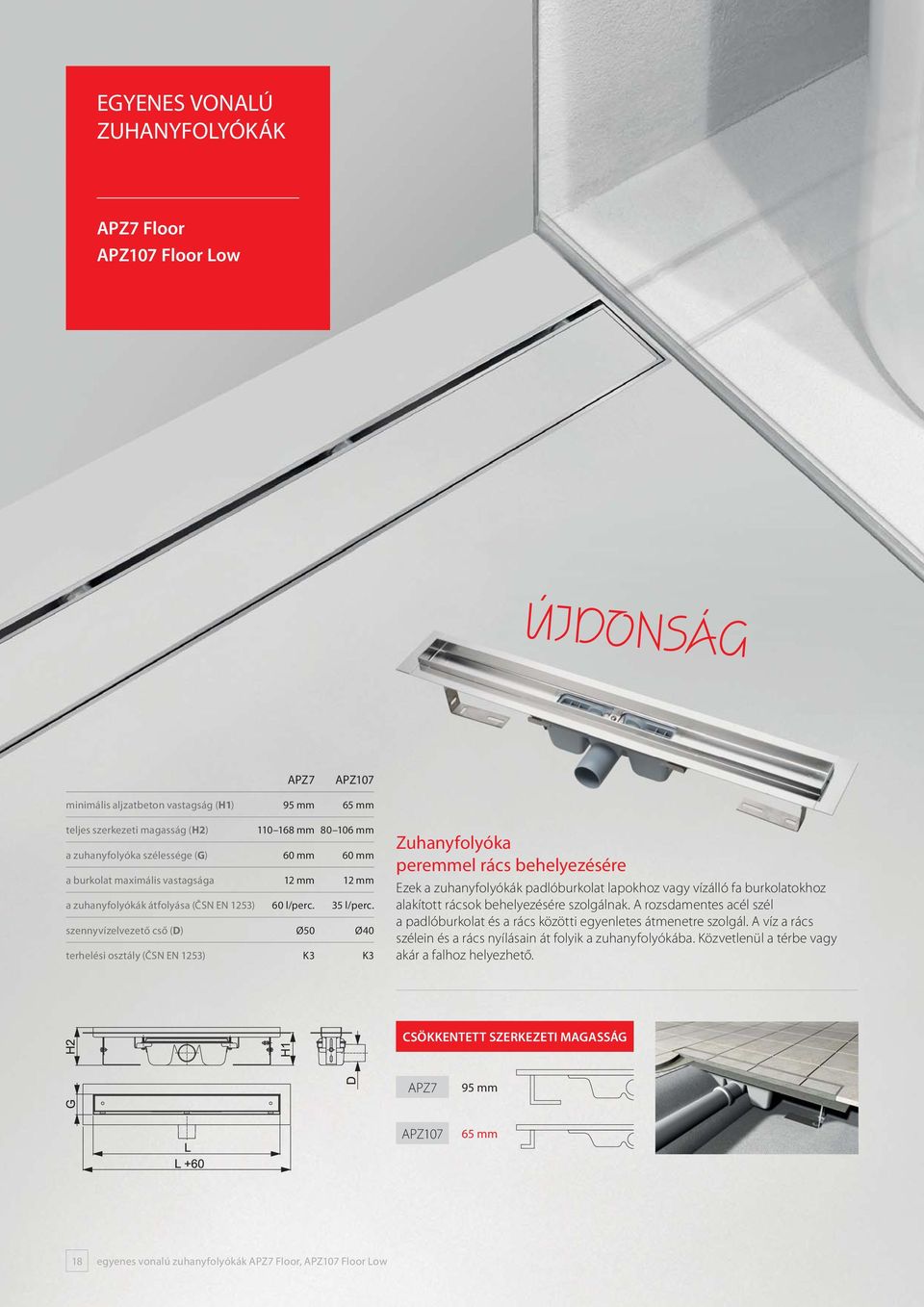

18 EGYENES VONALÚ ZUHANYFOLYÓKÁK APZ7 Floor APZ107 Floor Low ÚJDONSÁG APZ7 APZ107 minimális aljzatbeton vastagság (H1) 95 mm 65 mm teljes szerkezeti magasság (H2) mm mm a zuhanyfolyóka szélessége (G) 60 mm 60 mm a burkolat maximális vastagsága 12 mm 12 mm a zuhanyfolyókák átfolyása (ČSN EN 1253) 60 l/perc. 35 l/perc. szennyvízelvezető cső (D) Ø50 Ø40 terhelési osztály (ČSN EN 1253) K3 K3 Zuhanyfolyóka peremmel rács behelyezésére Ezek a zuhanyfolyókák padlóburkolat lapokhoz vagy vízálló fa burkolatokhoz alakított rácsok behelyezésére szolgálnak. A rozsdamentes acél szél a padlóburkolat és a rács közötti egyenletes átmenetre szolgál. A víz a rács szélein és a rács nyílásain át folyik a zuhanyfolyókába. Közvetlenül a térbe vagy akár a falhoz helyezhető. CSÖKKENTETT SZERKEZETI MAGASSÁG APZ7 95 mm APZ mm 18 egyenes vonalú zuhanyfolyókák APZ7 Floor, APZ107 Floor Low

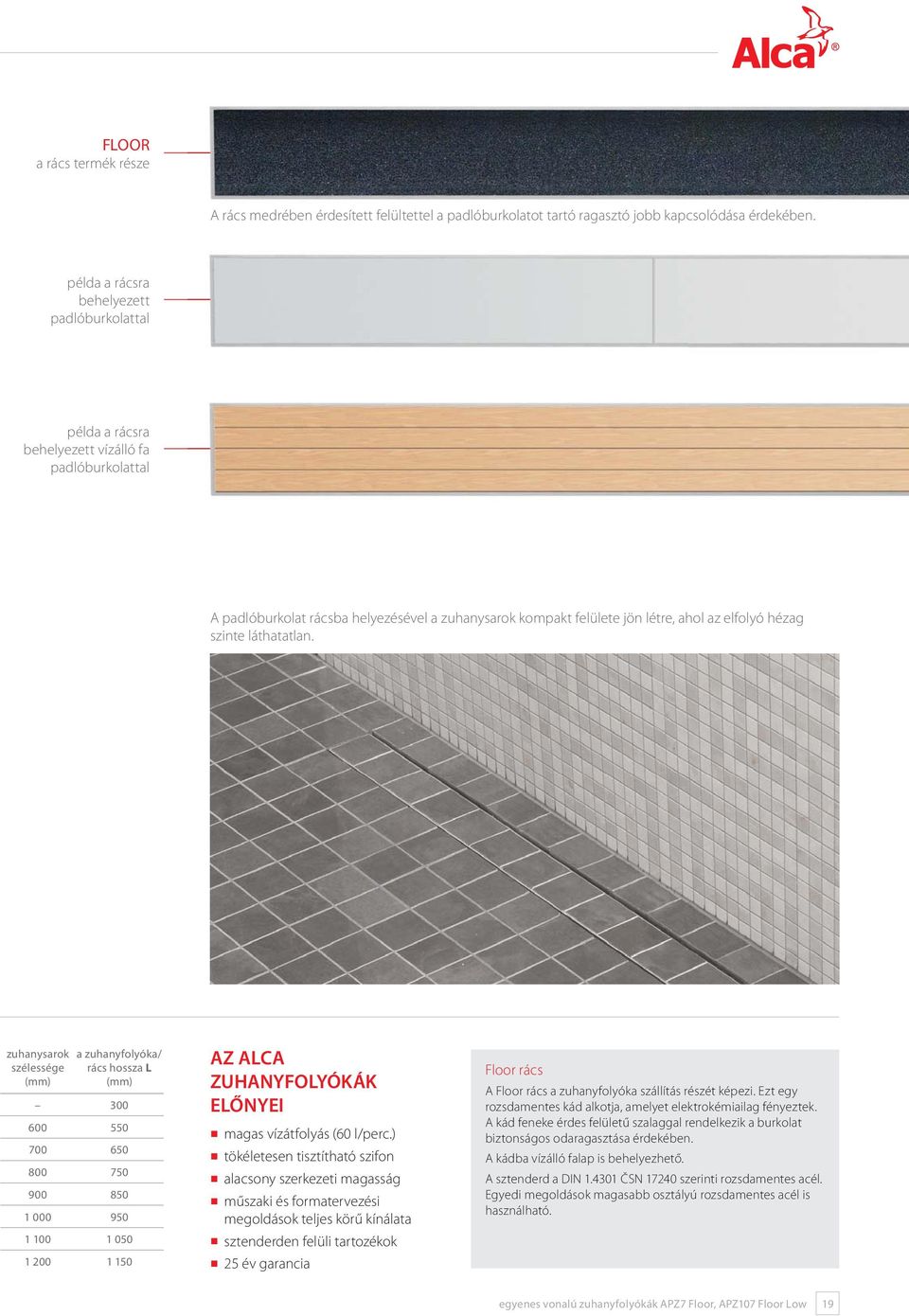

19 FLOOR a rács termék része A rács medrében érdesített felültettel a padlóburkolatot tartó ragasztó jobb kapcsolódása érdekében. példa a rácsra behelyezett padlóburkolattal példa a rácsra behelyezett vízálló fa padlóburkolattal A padlóburkolat rácsba helyezésével a zuhanysarok kompakt felülete jön létre, ahol az elfolyó hézag szinte láthatatlan. zuhanysarok szélessége (mm) a zuhanyfolyóka/ rács hossza L (mm) AZ ALCA ZUHANYFOLYÓKÁK ELŐNYEI magas vízátfolyás (60 l/perc.) tökéletesen tisztítható szifon alacsony szerkezeti magasság műszaki és formatervezési megoldások teljes körű kínálata sztenderden felüli tartozékok 25 év garancia Floor rács A Floor rács a zuhanyfolyóka szállítás részét képezi. Ezt egy rozsdamentes kád alkotja, amelyet elektrokémiailag fényeztek. A kád feneke érdes felületű szalaggal rendelkezik a burkolat biztonságos odaragasztása érdekében. A kádba vízálló falap is behelyezhető. A sztenderd a DIN ČSN szerinti rozsdamentes acél. Egyedi megoldások magasabb osztályú rozsdamentes acél is használható. egyenes vonalú zuhanyfolyókák APZ7 Floor, APZ107 Floor Low 19

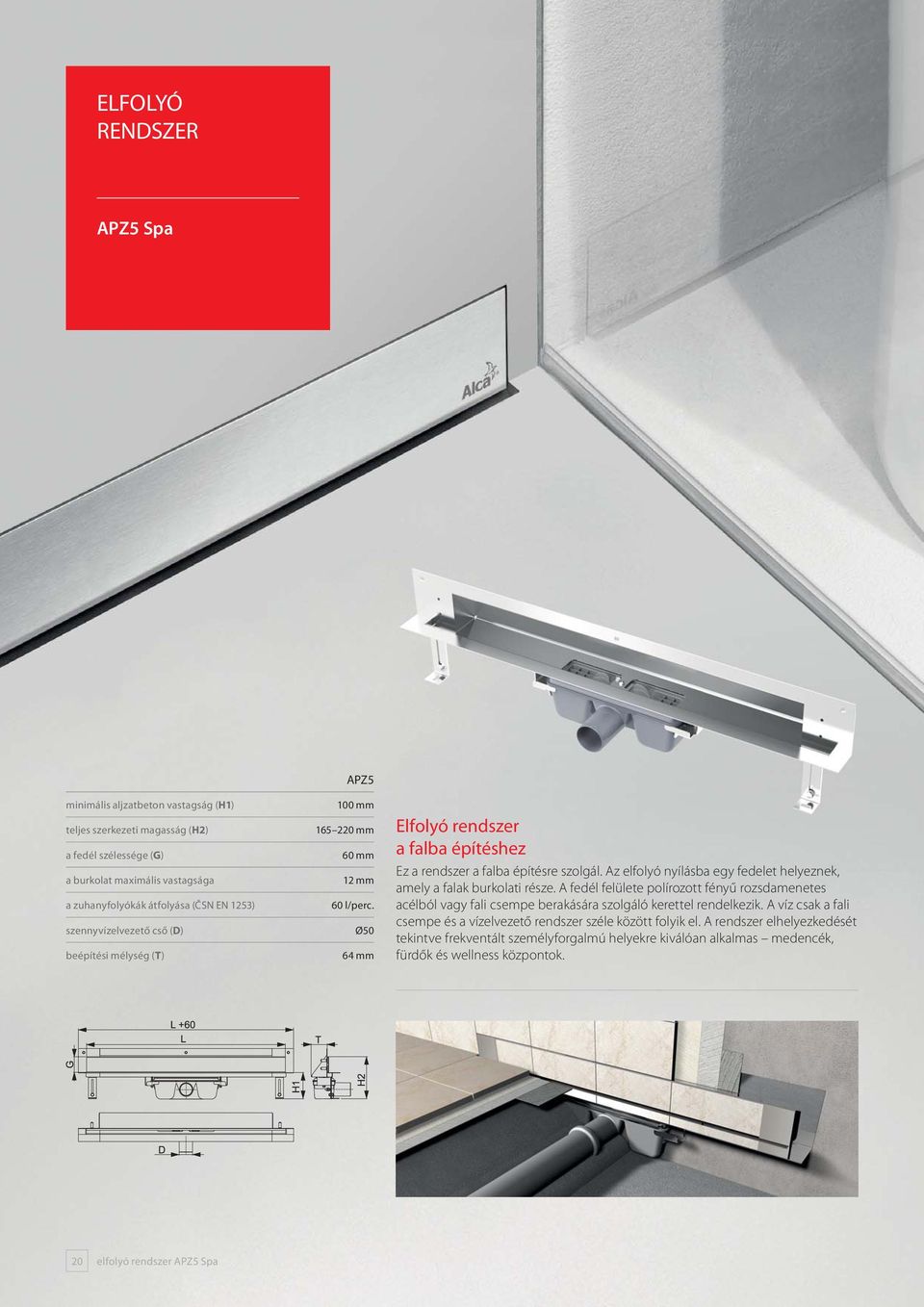

20 ELFOLYÓ RENDSZER APZ5 Spa minimális aljzatbeton vastagság (H1) teljes szerkezeti magasság (H2) a fedél szélessége (G) a burkolat maximális vastagsága a zuhanyfolyókák átfolyása (ČSN EN 1253) szennyvízelvezető cső (D) beépítési mélység (T) APZ5 100 mm mm 60 mm 12 mm 60 l/perc. Ø50 64 mm Elfolyó rendszer a falba építéshez Ez a rendszer a falba építésre szolgál. Az elfolyó nyílásba egy fedelet helyeznek, amely a falak burkolati része. A fedél felülete polírozott fényű rozsdamenetes acélból vagy fali csempe berakására szolgáló kerettel rendelkezik. A víz csak a fali csempe és a vízelvezető rendszer széle között folyik el. A rendszer elhelyezkedését tekintve frekventált személyforgalmú helyekre kiválóan alkalmas medencék, fürdők és wellness központok. 20 elfolyó rendszer APZ5 Spa

21 ROZSDAMENTES ACÉL EDEN rozsdamentes acél fényes SHADE rozsdamentes acél matt TWIN a csempe behelyezésére ALCA LIGHT Az ALCA LIGHT a Spa elfolyó rendszer világítása LED-es szalagokkal, amelyet gyárilag az elfolyóba építettek. A megvilágítás 12V-os egyen irányú feszültséggel üzemel. Alapszínekben választható, beleértve a SZIVÁRVÁNY változatokat is, amelyekkel a színváltás távirányítható. FEHÉR AEZ120 ZÖLD AEZ122 PIROS AEZ123 KÉK AEZ121 SZIVÁRVÁNY (RGB) AEZ124 zuhanysarok szélessége (mm) a folyóka/ fedél hossza L (mm) AZ ALCA ZUHANYFOLYÓKÁK ELŐNYEI magas vízátfolyás (60 l/perc.) tökéletesen tisztítható szifon nem terhelhető mechanikusan műszaki és formatervezési megoldások teljes körű kínálata sztenderden felüli tartozékok 25 év garancia Spa rendszer fedele A fedél mágnesekkel tapad az különleges mágneses rozsdamentes elfolyó házhoz, ezért könnyen levehető. Ennek köszönhetően az egész rendszer könnyen tisztítható. A fedél függőlegesen állítható, ezért különböző burkolat szélességeknél is alkalmazható. A fedél szélessége 60 mm. elfolyó rendszer APZ5 Spa 21

22 SAROKBA ÉPÍTHETŐ ZUHANYFOLYÓKÁK ARZ1 ARZ1 minimális aljzatbeton vastagság (H1) teljes szerkezeti magasság (H2) a padló és burkolat maximális vastagsága a zuhanyfolyókák átfolyása (ČSN EN 1253) szennyvízelvezető cső (D) terhelési osztály (ČSN EN 1253) a méretei (L1 L2) a zuhanyfolyókák méretei (G1 G2) 100 mm mm 12 mm 60 l/perc. Ø50 K mm mm Sarokba építhető szél nélküli zuhanyfolyóka sarokba helyezhető perforált ráccsal Ez a zuhanyfolyóka kizárólag a zuhanyozó sarkába építhető, amelyet két szigetelt fal alkot. A függőleges perem lehetővé teszi az egyszerű beszerelést és a falak tökéletes szigetelését. A zuhanyfolyókához masszív perforált rácsok helyezhetők. A rozsdamentes acél szél a padlóburkolat és a rács közötti egyenletes átmenetre szolgál. A víz a rács szélein és a rács nyílásaink át folyik a zuhanyfolyókába. 22 sarokba építhető zuhanyfolyókák ARZ1

23 ROZSDAMENTES ACÉL LIFE rozsdamentes acél matt TIME rozsdamentes acél matt GRACE rozsdamentes acél matt VIEW rozsdamentes acél matt TRITON rozsdamentes acél matt AZ ALCA ZUHANYFOLYÓKÁK ELŐNYEI magas vízátfolyás (60 l/perc.) tökéletesen tisztítható szifon minőségi 4 mm vastag acél fedél műszaki és formatervezési megoldások teljes körű kínálata sztenderden felüli tartozékok 25 év garancia Masszív perforált rácsok A rács masszív, 4 mm vastag rozsdamentes acélból készül. Felülete matt. Tömegét és minőségi kidolgozását tekintve az exkluzív termékcsoportba tartozik. A sztenderd a DIN ČSN szerinti rozsdamentes acél. Egyedi megoldások magasabb osztályú rozsdamentes acél is használható. sarokba építhető zuhanyfolyókák ARZ1 23

24 MŰSZAKI INFORMÁCIÓK Alacsony szerkezeti magasság: ALACSONY SZERKEZETI MAGASSÁG 55 mm a szifonos folyókáknál 40 mm-es ármérőjű elfolyó csővel (alkalmas felújításokhoz). 85 mm a szifonos folyókáknál 50 mm-es ármérőjű elfolyó csővel (alkalmas új építményekhez). 10 cm 8,5 cm -3 cm 5,5 cm 7 cm 25 ÉV GARANCIA Felhasznált anyag: Rozsdamentes acél DIN , ČSN Az anyag nemesítése: Merítés és passziválás, elektrokémiai átcsiszolás. Védelem a szennyeződéssel szemben telepítéskor: Az éleket és a beeresztést fóliaréteg borítja a kádat polisztirol hab kitöltés. MAGAS VÍZÁTFOLYÁS (60 l/perc.) Maximális vízátfolyás: 60 l/perc. a szifonos folyókáknál 50 mm-es átmérőjű elfolyó csővel. 35 l/perc. a szifonos folyókáknál 40 mm-es átmérőjű elfolyó csővel. Két szifon egyben: A magas átfolyás a két szifonkamrának köszönhetően. Szabvány: ČSN EN 1253 TÖKÉLETESEN TISZTÍTHATÓ SZIFON Felhasznált anyag: Polipropilén Szerkezete: 2 elfolyó kamra, 2 kivehető befolyó elem, 2 védőrács Tisztíthatóság: A védőrács felfogja a durvább szennyeződéseket, a rács és a befolyó elem kivételével a teljes elfolyókamra tisztítható egészen az szennyvízcsőig! Zuhanyfolyóka APZ4 FLEXIBLE Állítható függőleges perem Az APZ4 és APZ104 Low zuhanyfolyókákat közvetlenül a zuhanyfülke falához való telepítésre tervezték, ahol a fal burkolata és a padlóburkolat találkozik. A függőleges szigetelő perem bármilyen falburkolatra beállítható 6 mm-től 12 mm-ig. Ezért a burkolólapok vastagságbeli eltéréseit nem kell ragasztóréteggel kiegyenlíteni. A más egyenes vonalú zuhanyfolyókákkal szemben a Flexible árkok nem csak a padlóhoz, hanem függőleges peremének köszönhetően a zuhanysarok falában is rögzíthető. Ezután a peremet a vízszigetelő réteg és a burkolólap fedi. A zuhanyfolyóka így sokkal ellenállóbb a nedvességgel szemben. Emellett könnyebben alakítható ki a fürdőszoba esése a fal felé. 15 mm 10 mm 24 műszaki információk

25 A rácsok anyaga: Az egyenesvonalú rácsok 30 formaterve: ROZSDAMENTES ACÉL SZÍNHARMÓNIA ÜVEG ÁSVÁNY SZTENDERDEN FELÜLI TARTOZÉKOK Sztenderden felüli tartozékok a csomag tartama: szifonnal szerelt folyóka rögzítő készlet (csavarok, dübelek) vízszigetelő szalag az éleken és a befolyáson lévő védőfólia, a folyóka kádjának védő kitöltése MÉRETRE GYÁRTÁS 30 NAPON BELÜL Hosszméretek: 300 mm-től mm-ig terjedő hossz egyetlen darabban. A mm-nél hosszabb rész több elemből rakható össze. Magasság változatok: A szél magasságának, a kád mélységének változtathatósága az ügyfél igényei szerint. Szifon: Az ügyfél igényei szerint helyezhető el. A víz befolyás szerint több szifon is használható egy folyókán. Anyag: Általában DIN , ČSN rozsdamentes acél. Agresszívebb közegbe (medencék) DIN , ČSN rozsdamentes acél. MINI PADLÓFOLYÓKA MINI padlófolyóka Hossza: 300 mm Felhasználása: Univerzális, padlóbeeresztőként vagy folyókaként. Előnye: A nagy mennyiségű átfolyás 40 l/perc ALCA folyóka 4 felső betonréteg 7 vízszigetelő anyag 10 rugalmas kitöltés 2 szifon 5 penetrációs bevonat 8 ragasztó 11 rögzítő lábak 3 aljzat betonréteg 6 vízszigetelő szalag 9 padlóburkoló 12 ALCA rács műszaki információk 25

26 AZ ALCA EGYENESVONALÚ PADLÓ FOLYÓKÁK BEÉPÍTÉSI LEHETŐSÉGEI APZ1 APZ6 APZ7 APZ101 LOW APZ106 LOW APZ107 LOW Falhoz építés, zárt A rács a fal közelében van. A felületet a zuhanysarok fala felé egy irányból esésbe hozták. Nem fenyeget visszafolyás a fürdőszoba többi részébe. A folyókának nem kell megfelelnie a zuhanysarok szélességének, lehet keskenyebb is. Falhoz építés, nyitott A rács a fal közelében van. A felületet a folyóka felé három irányból is esésbe hozták. Az egész fürdőszobát javasoljuk a folyóka felé esésbe hozni. A nyilvános zuhanyzók számára több folyóka is telepíthető egymás mellé. A bejárathoz építés, zárt A felületet a falak felől a folyóka felé egy irányból hozzák esésbe. Javasoljuk a fürdőszobán kívüli felületet is a folyóka irányába esésbe hozni. A folyóka szélességének nem kell azonosnak lennie a zuhanysarok szélességével. A bejárathoz építés, nyitott A felületet a falak felől a folyóka felé két irányból hozzák esésbe. Javasoljuk a fürdőszobán kívüli felületet is a folyóka irányába esésbe hozni. A folyóka szélességének pontosan azonosnak kell lennie a zuhanysarok szélességével. 26 az ALCA egyenesvonalú padló folyókák beépítési lehetőségei

27 APZ4 APZ104 LOW Falhoz építés, zárt A rács közvetlenül a falnál van. A felületet a zuhanysarok fala felé egy irányból esésbe hozták. Nem fenyeget visszafolyás a fürdőszoba többi részébe. A folyókának nem kell megfelelnie a zuhanysarok szélességének, lehet keskenyebb is. Falhoz építés, nyitott A rács közvetlenül a falnál helyezkedik el. A felületet a falak felől a folyóka felé három irányból hozzák esésbe. Javasoljuk az egész fürdőszobát a folyóka irányába esésbe hozni. A nyilvános zuhanyzók számára több folyóka is telepíthető egymás mellé. APZ5 Falhoz építés, zárt A rendszer elfolyását közvetlenül a falba építik. A felületet a zuhanysarok fala felé egy irányból esésbe hozták. Nem fenyeget visszafolyás a fürdőszoba többi részébe. A folyókának nem kell megfelelnie a zuhanysarok szélességének, lehet keskenyebb is. Falhoz építés, nyitott A rendszer elfolyását közvetlenül a falba építik. A felületet a falak felől a folyóka felé három irányból hozzák esésbe. Javasoljuk az egész fürdőszobát a folyóka irányába esésbe hozni. A nyilvános zuhanyzók számára több folyóka is telepíthető egymás mellé. az ALCA egyenesvonalú padló folyókák beépítési lehetőségei 27

28 ALCA SAROKFOLYÓKÁK ELHELYEZÉSI LEHETŐSÉGE ARZ1 Falhoz helyezhető sarokfolyókák A rács közvetlenül a szilárd falaknál helyezkedik el. A teljes sarkat a rács szabad élének irányába hozzák esésbe. A RÁCS HOSSZABB, MINT A ZUHANYSAROK SZÉLESSÉGE ALCA A PROBLÉMÁK MEGOLDÁSA A zuhanysarok védőparavánjának telepítésekor, a padló folyóka nem megfelelő hosszának megválasztása miatt, a rács beakadhat a védőparavánba (a rács hosszabb, mint a zuhanysarok szélessége). Emiatt lehetetlenné válik a folyókakád és a folyóka szifon tisztítása. Ennek a problémának a megoldására szolgál a 100 mm hosszú LINE-100 vagy PURE-100 rács (fényes vagy matt kivitelben). Ezek a 100 mm hosszú rácsokat a folyókakád azon részébe kell helyezni, amelyet a védőparaván akadályoz. A fennmaradó részébe az eredeti hosszúságnál 100 mm-rel kisebb rácsot helyeznek. A LINE-100 és PURE-100 rostok formaterve lehetővé teszi, hogy a két rács közötti átmenete ne legyen felismerhető. PURE rozsdamentes fény/matt LINE rozsdamentes fény/matt 28 ALCA sarokfolyókák elhelyezési lehetősége

29 MODULOS RENDSZER Az egyenesvonalú padlófolyókák nyilvános terekben (medencék, fürdők, wellness központok) történő alkalmazása sokszor nem a szabvány szerinti méretek feltétele. Az ALCA egyenesvonalú padlófolyókák mm hosszú egyetlen darabból készülnek. A mm-nél hosszabb padlófolyóka igény esetén 2 megoldás létezik: 1. Modulos rendszer az egyes egymástól független folyókákat a helyszínen (építkezésen) idommal és tömítéssel kötik össze. 2. Folyamatos rendszer (végtelenített szalag) az egyes folyókákat a homlokfelület nélkül a telepítés helyszínén (építkezésen) hegesztik egymásra. Nem szabványos méretek esetén minden folyókánál vagy rendszernél egyedi darabszámot és szifon elhelyezkedést terveznek. ROZSDAMENTES LÉC AZ ESÉSBE HOZOTT PADLÓHOZ A rozsdamentes léc szolgál a padló esésbe hozott és esésbe nem hozott részének függőleges átmenetére. Matt felülettel szállítjuk, jobb és baloldali kivitelben, mm és mm hosszúságban. Az APZ901M és az APZ902M lécek a 10 mm vastag padlóburkolókhoz, az APZ903M a APZ904M a 12 mm vastag padlóburkolókhoz illeszkednek. termékkód léc hossza (mm) anyaga kivitele mm APZ901M 1 000/1 200 APZ902M 1 000/1 200 APZ903M 1 000/1 200 APZ904M 1 000/1 200 rozsdamentes acél matt rozsdamentes acél matt rozsdamentes acél matt rozsdamentes acél matt bal jobb bal jobb 25 mm 28 mm mm 13 mm 13 mm ALCA sarokfolyókák elhelyezési lehetősége 29

30 BEÉPÍTÉS 1 Előkészítés A beépítés előtt gondosan tanulmányozza a kézikönyvet. Ellenőrizze, hogy a megfelelő hosszúságú folyókát választotta-e. 2 Behelyezés A folyókát csavarokkal rögzítse a padlóhoz. Állítsa be a szélességét úgy, hogy betartsa az esést a folyóka irányában. A vízmérték élre helyezésével egyengesse ki a folyókát a padlószintet. Kösse be a szennyvízszifont. 3 Betonozás A folyókát betonozza a szigetelő él magasságáig. A megkeményedett betonréteget a folyóka medrétől 100 mm-re erősítse meg penetrációs festékkel. 4 Vízszigetelés Távolítsa el a védőfóliát az élekről. Ezután használja az öntapadós vízszigetelő szalagot, amely a csomagolás része. Ragassza fel az él teljes hosszára a folyóka kerülete mentén. A szalag túlnyúló részét ragassza a betonra. A betont a felragasztott szalagokkal együtt kenje be vízszigetelő anyaggal egészen a folyókakád széléig vagy ragassza le vízszigetelő fóliával. 2% 5 Padlóburkoló lerakása Helyezze el a padlóburkolót. A folyókakád és a padlóburkoló közötti fugát töltse ki tartósan elasztikus gittel. 2% A padló esése A megfelelő vízelfolyás érdekében be kell tartani a 2%-os esést a folyókakád irányába. Egy gyakorlatilag 20 mm eltérést jelent 1 méter padlón. Ezzel együtt fontos, hogy a szigetelő rétegeket a megfelelő sorrendben kell rétegezni lásd a 25. oldalon lévő metszetet. 2% 2% 2% SZIGETELÉS A FAL FELŐL BEÉPÍTÉS A BELÉPÉSNÉL (TÚLFOLYÁS NÉLKÜL) 30 beépítés

31 KARBANTARTÁS 1 A rács eltávolítása Vegye ki a rácsot egy horoggal. A horog a csomagolás része, a telepítéskor őrizze meg! A folyókakádat mossa le folyóvízzel. Ezután javasoljuk az ACH001 Univerzális tisztító használatát, amely regeneráló hatásának köszönhetően ápolja a rozsdamentes felületet, és megakadályozza a vízkőképződést. 2 Durva szennyeződés A durva szennyeződések felfogására egy cserélhető rács szolgál. A kivétele után mossa le folyóvíz alatt. 3 Biztosíték Fordítsa el a bűzelzáró biztosítóját 90 -kal. 4 Bűzelzáró Vegye ki a bűzelzárókat. Hintáztassa meg egyik oldalról a másikra a folyókakád két széle felé. A bűzelzáró visszahelyezésekor először a rácsos részt kell behelyezni (a középső résztől távolabbit), majd rá kell nyomni a tömör részt (a középső részhez közelebbit). A bűzelzáró kiúszásának elkerülése érdekében fordítsa el a biztosítékot 90 -kal. 5 Tisztítás Tisztítsa ki a szifon kamráját (vízsugárral vagy mechanikusan). Egy rúgóval a szennyvízcső is kitisztítható. A folyókakádat évente legalább 4-szer tisztítani kell. A szifon tisztítása évente legalább egyszer, vagy a folyóka átfolyási teljesítményének csökkenése (a víz nem folyik el, hanem a zuhanysarokban marad) ajánlott. AHP80 vízszigetelő szalag A csomagolás része egy öntapadós vízszigetelő szalag is. Ezeknek a szalagoknak az alkalmazásával tartósan rugalmas kapcsolat keletkezik a folyókák és az építmény vízszigetelése között. Az öntapadós vízszigetelő szalagok önállóan is rendelhetők AHP80 kóddal mm-es méretben. ACH001 Univerzális tisztító A készítmény a zuhany folyókák és rácsok tisztítására szolgál, amely megakadályozza a vízkőképződést. Rácsok ápolása A kifogástalan külső megőrzése érdekében legalább havonta egyszer tisztítsa. Ehhez az ACH001 Univerzális tisztítót javasoljuk. A tisztításhoz ne használjon éles tárgyakat vagy abbrazív készítményeket, mert ezek károsíthatják a rácsok felületét. karbantartás 31

32 A SZÍNEK ÉS ANYAGOK MINTAVÁLASZTÉKA ÁSVÁNY ÁSVÁNY M1200 MI1200 MI1205 M1204 MI1206 M1206 MI1207 ÁSVÁNY/ ROZSDAMENTES ACÉL M1207 MP1200 MP1205 MP1206 MP1207 termék anyag SLIMBOX Fedeles szerelési rendszer falra szereléshez. MINERAL Műmárvány RÁCS Egyenes vonalú ALCA padlófolyókákhoz. MINERAL Műkő ÜVEG Természetes edzett üveg ÁSVÁNY/ROZSDAMENTES Műkő/rozsdamentes acél ÜVEG/ROZSDAMENTES Természetes edzett üveg/rozsdamentes acél KEZELŐGOMB A SLIMBOX-hoz és a fal előtti beépítési rendszerhez. ÜVEG Műüveg ROZSDAMENTES ACÉL Rozsdamentes acél 32 a színek és anyagok mintaválasztéka
