1 M e d e n c e t e s t f e l s z e r e l é s e i Betonos medencékhez 62 Betonos medencéhez 15 literes skimmerek 63 Betonos medencéhez 17.5 literes skimmerek 65 Betonos medencék - skimmer tartozékok 67 Betonos medencéhez rozsdamentes acél skimmerek 69 Rozsdamentes acél skimmerek alkatrészei 69 Betonos medencéhez szintszabályzók 70 Padlólefolyók - betonos medencéhez 74 Betonos medencéhez - padlólefolyó tartozékok 75 Betonos medencéhez lefolyórácsok 77 ABS fúvókák 80 Rozsdamentes acél fúvókák 82 Betonos medencék - falátvezetések 83 Betonos medencéhez - téliesítő felszerelések Fóliás medencékhez 84 Fóliás medencékhez - skimmerek 15L 86 Fóliás medencékhez - skimmerek 17,5L 88 Fóliás - előregyártott medencékhez- szintszabályzók 89 Fóliás és előregyártott medencékhez padlóösszefolyók 92 Fóliás medencékhez padlóösszefolyók tartozékok 93 ABS befúvók - Fóliás és előregyártott medencékhez 96 Inox befúvók - Fóliás és előregyártott medencékhez 98 Falátvezetések fóliás medencékhez

2 Betonos medencéhez 15 literes skimmerek A skimmer nem süllyesztett részei UV sugárzástól védett anyagból készültek. Fehér ABS műanyag, az átfolyás szabályozásához billenő ajtóval készült. Alsó szívó csatlakozók: 1 1 / 2 belső, ill. 2 külső. A padlóösszefolyóhoz vezető csatlakozás 50 mm. A többletvíz elvezető 40 mm. Szűrőkosarat és vákuumtárcsát tartalmaz. Javasolt áramlás 5 m 3 /h. Ajánlott 25 m 2 -es vízfelületenként 1 skimmer beszerelése. Skimmer standard szájnyílással Köralakú tetővel Négyzet alakú tetővel Skimmerek trapéz alakú szájnyílással Köralakú tetővel Négyzet alakú tetővel

3 Betonos medencéhez 17.5 literes skimmerek A skimmer nem süllyesztett részei UV sugárzástól védett anyagból készültek. Fehér ABS műanyag, az átfolyás szabályozásához billenő ajtóval készült. Alsó szívó csatlakozók: 1 1 / 2 belső, ill. 2 külső. A padlóösszefolyóhoz vezető csatlakozás 2. A többletvíz elvezető 32 mm. Bajonett záras szűrőkosarat és vákuumtárcsát tartalmaz. Javasolt áramlás 7,5 m 3 /h. Ajánlott 25 m 2 -es vízfelületenként 1 skimmer beszerelése. Állítható fedőmagasság, melynek segítségével a skimmertető egyszintbe hozható a burkolat magasságával. Skimmerek standard szájnyílással Köralakú tetővel Négyzet alakú tetővel Skimmerek standard szajnyílással és előlappal Köralakú tetővel Négyzet alakú tetővel Ø int. 2" Ø int. 1 1 /2" Skimmerek hosszúnyakú standard szájnyílással Köralakú tetővel Négyzet alakú tetővel

4 betonos medencéhez 17,5 Literes skimmerek Skimmer standard szájnyílással, hosszúnyakú, diszelőlapos Köralakú tetővel Négyzet alakú tetővel Ø int. 2" Ø int. 1 1 /2" Skimmer széles szájnyílással Köralakú tetővel Négyzet alakú tetővel Ø int. 2" Ø int. 1 1 /2" Skimmer széles szájnyílással extra hosszúnyakú 422 x 209 mm Köralakú tetővel Négyzet alakú tetővel Ø int. 2" Ø int. 1 1 /2" Rendelés alapján szállíthatók más tipusú 17,5 literes skimmerek is. Ez különösen fontos lehet az átlagosnál nagyobb vastagságú szegőkő esetén. 64

5 Betonos medencék - skimmer tartozékok Tető toldat 15 literes skimmerhez ABS fehér műanyag, a skimmertető és a skimmerház közé való toldat. Kizárólag 15 literes skimmerekhez használható. Kis dőlésszöggel szerelhető, több toldat is csatlakoztatható egymáshoz Tető toldat 17,5 literes skimmerhez ABS fehér műanyag, a skimmertető és a skimmerház közé való toldat. Kizárólag 15 literes skimmerekhez használható. Kis dőlésszöggel szerelhető, több toldat is csatlakoztatható egymáshoz Hőfokmérős fedő 15 literes skimmerhez ABS fehér műanyag hőfokmérős fedő, közvetlen a tetőre csatlakozik és a kiálló szonda érintkezik a vízzel. Megkönnyíti a hőmérséklet megállapítását. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 )

6 betonos medencék - skimmer tartozékok ABS uszó szett Belső alkatrészek, fehér ABS anyagból. 15 l-es skimmerhez ,5 l-es skimmerhez Szűrőháló skimmerbe D 24 cm-es szűrőháló skimmerkosárba a szivattyú és a víztisztító védelme érdekében. Ajánlott kültéri medencékhez a darabos szennyeződések szűrésére. Egyszeri alkalommal használható, bármilyen méretű szűrőkosárba. 12 db / doboz

7 Betonos medencéhez rozsdamentes acél skimmerek A-100 inox skimmer 18/8/2 AISI-316. rozsdamentes acél, műanyag szűrőkosárral. Csatlakozási méret D 50. Javasolt áramlás 7,5 m 3 /h kódszámú vízszintszabályzóval használható. Csatlakozási méret 2 menetes Diszelőlap A-100 inox skimmerhez 18/8/2 AISI-316. rozsdamentes acél, kódszámú skimmerhez A-201 inox skimmertest I8/8/2 AISI-316. rozsdamentes acélból készült, csatlakozási méret D. 50, kódszámú vízszintszabályzóval használható, teleszkópos tető nem csatlakoztatható hozzá. Csatlakozási méret D

8 betonos medencéhez rozsdamentes acél skimmerek A-202 inox skimmer test 18/8/2 AISI-316. rozsdamentes acél, csatlakozási méret D. 50, teleszkópos tető nem csatlakoztatható hozzá. Csatlakozási méret, Ø 63 mm A-201,A-202 inox skimmerkosár AISI-316. rozsdamentes acél. Díszelőlapos, egyben kivehető a skimmerből , kódszámú skimmerkhez Skimmer test A-400 AISI-316. rozsdamentes acél. D. 50 csatlakozással rendelkezik kódszámú vízszintszabályzóval használható. Földeléssel. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) Csatlakozási méret, Ø 63 mm

9 betonos medencéhez rozsdamentes acél skimmerek A-400 INOX skimmer kosár AISI-316. rozsdamentes acél., széles szájnyílású skimmerekhez, diszelőlapos, egyben kivehető Rozsdamentes acél skimmerek alkatrészei Teleszkópos tető AISI-316. rozsdamentes acél A-201, A-202 és A-400 skimmerekhez. 180 x 180 mm teleszkópos tető, mm változtatható magasság. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) Szintszabályzó Minden inox skimmerhez használható, az A-202 típusú kivételével. Szabályozható úszóval. Csatlakozások 3/ Betonos medencéhez szintszabályzók Vízszintszabályzó ABS fehér műanyag, szabályozható magasságú, levehető tetővel, bejövő és kimenő csatlakozással, szerelhető bármilyen skimmerhez alulról vagy oldalról. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 )

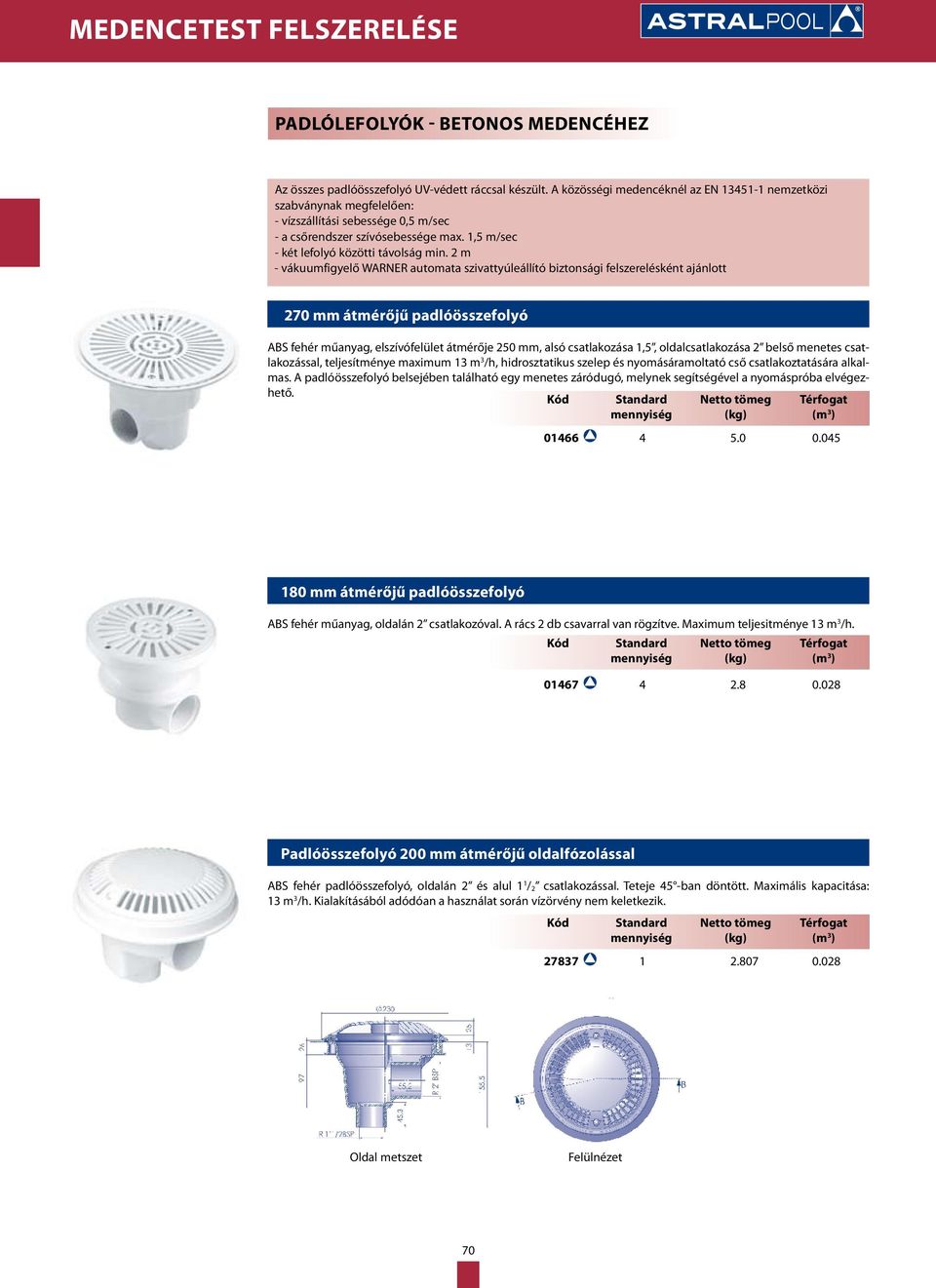

10 Padlólefolyók - betonos medencéhez Az összes padlóösszefolyó UV-védett ráccsal készült. A közösségi medencéknél az EN nemzetközi szabványnak megfelelően: - vízszállítási sebessége 0,5 m/sec - a csőrendszer szívósebessége max. 1,5 m/sec - két lefolyó közötti távolság min. 2 m - vákuumfigyelő WARNER automata szivattyúleállító biztonsági felszerelésként ajánlott 270 mm átmérőjű padlóösszefolyó ABS fehér műanyag, elszívófelület átmérője 250 mm, alsó csatlakozása 1,5, oldalcsatlakozása 2 belső menetes csatlakozással, teljesítménye maximum 13 m 3 /h, hidrosztatikus szelep és nyomásáramoltató cső csatlakoztatására alkalmas. A padlóösszefolyó belsejében található egy menetes záródugó, melynek segítségével a nyomáspróba elvégezhető mm átmérőjű padlóösszefolyó ABS fehér műanyag, oldalán 2 csatlakozóval. A rács 2 db csavarral van rögzítve. Maximum teljesitménye 13 m 3 /h Padlóösszefolyó 200 mm átmérőjű oldalfózolással ABS fehér padlóösszefolyó, oldalán 2 és alul 1 1 / 2 csatlakozással. Teteje 45 -ban döntött. Maximális kapacitása: 13 m 3 /h. Kialakításából adódóan a használat során vízörvény nem keletkezik Oldal metszet Felülnézet 70

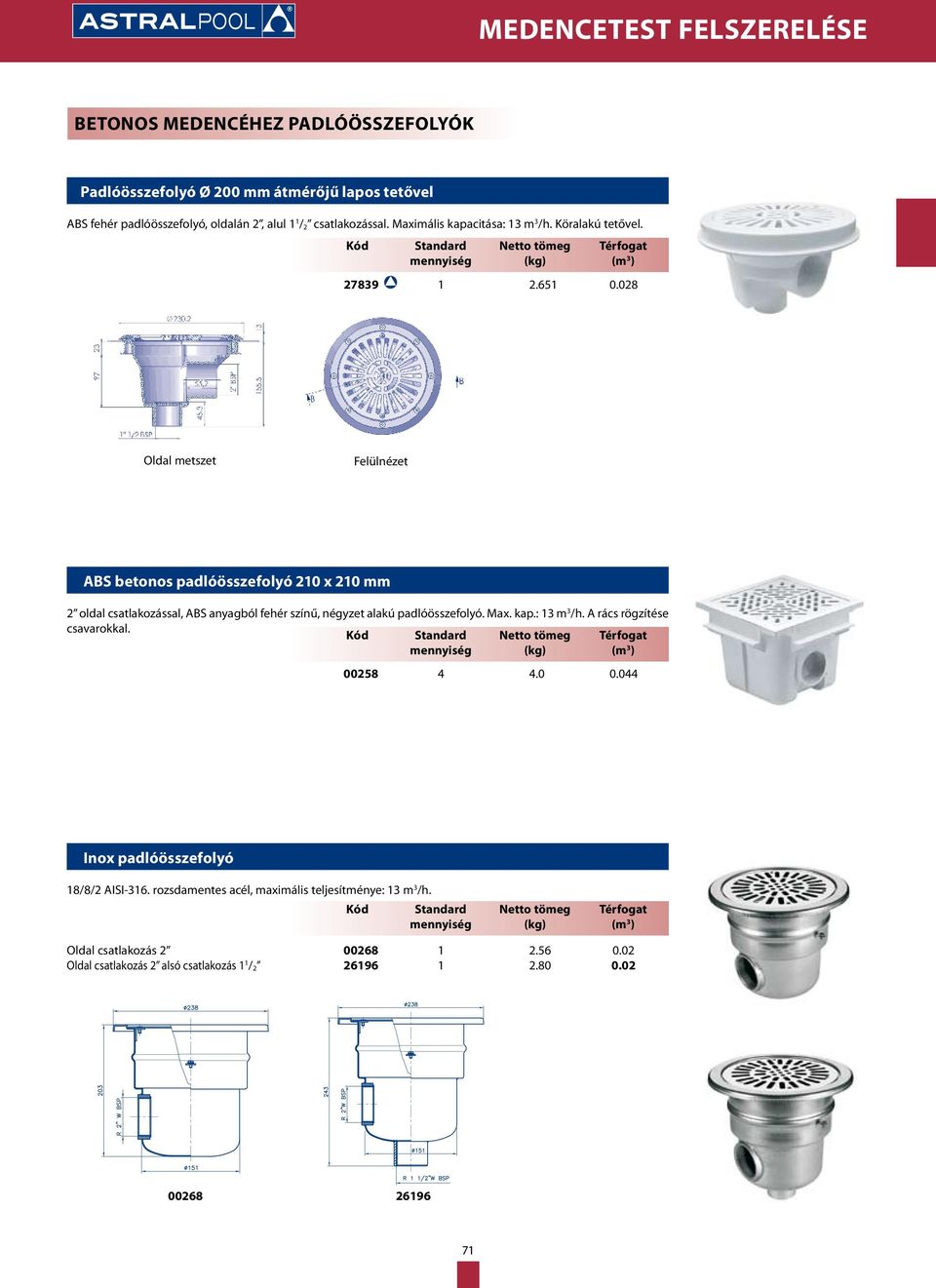

11 BETONOS MEDENCÉHEZ PADLÓÖSsZEFOLYÓK Padlóösszefolyó Ø 200 mm átmérőjű lapos tetővel ABS fehér padlóösszefolyó, oldalán 2, alul 1 1 / 2 csatlakozással. Maximális kapacitása: 13 m 3 /h. Köralakú tetővel Oldal metszet Felülnézet ABS betonos padlóösszefolyó 210 x 210 mm 2 oldal csatlakozással, ABS anyagból fehér színű, négyzet alakú padlóösszefolyó. Max. kap.: 13 m 3 /h. A rács rögzítése csavarokkal. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) Inox padlóösszefolyó 18/8/2 AISI-316. rozsdamentes acél, maximális teljesítménye: 13 m 3 /h. Oldal csatlakozás Oldal csatlakozás 2 alsó csatlakozás 1 1 /

12 Betonos medencéhez padlóösszefolyók Inox padlóösszefolyó 18/8/2 AISI-316. rozsdamentes acél, csatlakozási mérete 2. Fóliás medencéhez kódszámú tömítésgarnitúrával szerelhető. Kialakításából adódóan a használat során vízörvény nem keletkezik. Maximum teljesitménye 6 m 3 /h Poliészter üvegszálas padlóösszefolyó mm x 355 mm Gel-coat poliészter alapú festékkel bevonva. Hidrosztatikus szelep csatlakoztatható. AISI-316. rozsdamentes acél tetővel. 8 mm-es furatokkal. Kimeneti Rács Áramlás csatlakozás Ø 75 mm AISI m 3 /h Ø 90 mm AISI m 3 /h Ø 110 mm AISI m 3 /h UV-sugárzásnak ellenálló, ABS műanyag Kimeneti Rács Áramlás csatlakozás Ø 75 mm Műanyag 16 m 3 /h Ø 90 mm Műanyag 22 m 3 /h Ø 110 mm Műanyag 33 m 3 /h Ø 125 mm Műanyag 43 m 3 /h Javasolt maximális áramlási sebesség az EN norma szerint. 72

13 betonos medencéhez nagy kapacitású padlóösszefolyók Poliészter üvegszálas padlóösszefolyó mm x 515 mm Gel-coat poliészter alapú festékkel bevonva. Hidrosztatikus szelep csatlakoztatható. Rozsdamentes acél. tetővel 8 mm-es furatokkal Kimeneti Rács Áramlás csatlakozás Ø 110 mm AISI m 3 /h Ø 125 mm AISI m 3 /h Ø 140 mm AISI m 3 /h Ø 160 mm AISI m 3 /h Ø 200 mm AISI m 3 /h UV-sugárzásnak ellenálló, ABS műanyag Kimeneti Rács Áramlás csatlakozás Ø 110 mm Műanyag 33 m 3 /h Ø 125 mm Műanyag 43 m 3 /h Ø 140 mm Műanyag 54 m 3 /h Ø 160 mm Műanyag 70 m 3 /h Ø 200 mm Műanyag 100 m 3 /h Javasolt maximális áramlási sebesség az EN norma szerint. Padlóösszefolyó vízörvény gátló tetővel Vízörvény gátló tetővel készült. Négyzet alakú padlóösszefolyó poliészter házzal, ABS anyagú tetővel. Méret 355mmx355mm Csatlakozási méret Ø 75 mm Csatlakozási méret Ø 90 mm Csatlakozási méret Ø 110 mm Csatlakozási méret Ø 125 mm Méret 515 mm x 515 mm Csatlakozási méret Ø 110 mm Csatlakozási méret Ø 125 mm Csatlakozási méret n Ø 140 mm Csatlakozási méret Ø 160 mm Csatlakozási méret Ø 200 mm

14 Betonos medencéhez - padlólefolyó tartozékok Hidrosztatikus szelep A talajvíz nyomásának kiegyenlítésére szolgál. A padlóösszefolyóba belülről kell csatlakoztatni 2 menettel. A talajvíz nyomásának szabályozása a szelep tetején lévő kontra anyacsavar állításával történik. Alulról egy talajvíz nyomásáramoltató csatlakoztatása szükséges. Fehér ABS anyagból készült, inoxos csavarral. 1 1 / 2 külső menetes Talajvíz nyomásáramoltató 1 1 / 2 átmérőjű, ABS anyagú, a hidrosztatikus szeleppel együtt a 01466, 27837, kódszámú padlóösszefolyókkal kompatibilis. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) Antivortex takaró padlóösszefolyóra Felhelyezve elkerülhető a medencében a padlóösszefolyó fölötti kellemetlen vákuumhatás. A padlóösszefolyó teljesítményét csökkenti, de a működését nem befolyásolja. EN : normának megfelel. A takaró mérete 415 x 415 mm. A porszívó működtetését nem akadályozza. A kódszámú takarót az alábbi típusú és kódszámú padlóösszefolyókra lehet csatlakoztatni: Inox kivitelben: Műanyag kivitelben x 570 mm takaró a következő padlóösszefolyókal kompatibilis: Inox kivitelben: Műanyag kivitelben: mm x 415 mm. Magasság: 70 mm mm x 570 mm. Magasság: 60 mm

15 Betonos medencéhez lefolyórácsok Lefolyótető ABS Ø 200 mm átmérőjű ABS fehér műanyag, 200 mm átmérőjű felállásra szerelhető. A rács csavarokkal rögzíthető Lefolyótető inox Ø 200 mm átmérőjű ABS fehér műanyag, 200 mm átmérőjű keretben 18/8/2 AISI-316. rozsdamentes acél ráccsal. A rács csavarokkal rögzíthető. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) Lefolyótető inox Ø 300 mm átmérőjű Alumínium házban, 18/8/2 AISI-316. rozsdamentes acél ráccsal, 300 mm átmérőjű. A rács csavarokkal rögzíthető Lefolyó rácsok Inox házban, rozsdamentes acél ráccsal. Polirozott AISI-304. Rögzitő csavarok a rácshoz a csomagolásban. Más méretekben is rendelhető. Méretek: 200 mm x 200 mm Max. teljesítm. 15 m 3 /h (0,5 m/s) mm x 300 mm Max. teljesítm. 43 m 3 /h (0,5 m/s) mm x 400 mm Max. teljesítm. 83 m 3 /h (0,5 m/s) mm x 500 mm Max. teljesítm. 136 m 3 /h (0,5 m/s)

16 betonos medencéhez lefolyótetők Lefolyó rácsok A rácsok a EN :200 norma szerint gyártva. Inox és műanyag kivitelben. Üvegszálas polyesther és Gel-coat alapú festékékkel bevont házban. Örvénymentes tetővel szerelhető. (cikszám és 28556). Rács inox 490 mm x 490 mm mennyiség 1 (kg) 5.0 (m 3 ) Műanyag rács 490 mm x 490 mm Rács inox 345 mm x 345 mm Műanyag rács 345 mm x 345 mm új Családi medence lefolyó rácsok Új magán és közöségi medence használatra ajánlott lefolyó rácsok Műanyag és inox kivitelben. Műanyag házban. A rácsok a EN :200 norma szerint gyártva. Esztétikus kivitelezés. Rács 252 x 252 mm Műanyag Rács 252 x 252 mm inox Rács 410 x 410 mm Műanyag Rács 410 x 410 mm inox

17 ABS fúvókák Általános tudnivalók: Gömb alakú, standard, 90 -os szögben minden irányban forgatható befúvófej. Fehér ABS anyagból készült, a befújható vízmennyiség szabályozható a kitörhető betétek (átmérőjük: 14, 20, 25) segítségével. A javasolt max. áramlás az UNE normának megfelelően 4 m/s sebesség esetén: D.14 = 2,2 m 3 /h, D.20 = 4,5 m 3 /h, D.25 = 7 m 3 /h. Galléros betonos befúvó Ø 50 mm átmérőjű, PN 10, fehér ABS anyagból készült, ragasztható csatlakozással Galléros betonos befúvó - új modell új Ø 50 mm átmérőjű, PN 10, fehér ABS anyagból készült, ragasztható csatlakozással és 1 1 / 2" SCH Menetes betonos befúvó 2 átmérőjű külső menet, Ø 50 mm belső ragasztható, fehér ABS anyagból készült , kódszámú falátvezetésekhez csatlakoztatható. EN normának megfelelően a rácsok nyílásai 8 mm-nél nem nagyobbak

18 ABS FÚVÓKÁK Ragasztható betonos befúvó Ø 63 mm külső, Ø 50 mm belső ragasztható, fehér ABS anyagból készült. EN normának megfelelően a rácsok nyílásai 8 mm-nél nem nagyobbak , kódszámú falátvezetésekhez csatlakoztatható Padlóbefúvó ABS fehér műanyag, UV-sugárzásnak ellenálló, háromféle pozícióba állítható (100%, 65%, 35%). Csatlakozási mérete Ø 63 mm. Max. teljesítménye 13,5 m 3 /h. Javasolt maximális áramlási sebesség az EN norma szerint Membrános padlóbefúvó és elszívó A víz befúvási irányát egy membrán szabályozza, melynek ellánállását egy inoxos állítócsavarral lehet növelni, ill. mérsékelni. Anyaga ABS műanyag, UV-sugárzásnak ellenálló. Csatlakozása: külső menet 2, belülről ragasztható 1 1 / 2. EN norma szerint a javasolt max. teljesítménye 12 m 3 /h. Külső csatl. 2, belső csat. Ø 50 mm Külső csatl. Ø 63 PN 6, belső csat. Ø 50 mm Padlóösszefolyó 3 csatlakozással ABS fehér műanyag, a szívófelület forgatásával állítható a szívóerősség. A szívófelület nagysága 0,015 m 2, külső átmérője 295 mm. Teljesítménye (0,4 m/s.) 20 m 3 /h. Maximális teljesítménye az EN norma szerint 26 m 3 /h (0,5 m/s). Inoxos ráccsal AISI ABS fehér műa. ráccsal

19 ABS FÚVÓKÁK Padlóbefúvó dönthető fejjel PVC házban membrános padlóbefúvó. ABS anyagból készült tetővel. Maximális teljesítmény 14 m 3 /h Falátvezetés padlóbefúvóhoz Net n Clean rendszerhez Falátvezetés a kódszámú padlóbefúvóhoz. Csatlakozási méretei: belső Ø 50 mm, külső Ø 63 mm Porszívócsatlakozó ragasztható Ø 63 mm külső, Ø 50 mm belső ragasztható, fehér ABS anyagból készült , kódszámú falátvezetésekhez csatlakoztatható. Max. nyomás 6 bar, 1 1 / 2 porszívócsatlakozóval Porszívócsatlakozó menetes 2 külső menet, Ø 50 mm belső ragasztható, fehér ABS anyagból készült ,15659 kódszámú falátvezetésekhez csatlakoztatható. Max. nyomás 6 bar, 1 1 / 2 porszívócsatlakozóval Karimás porszívócsatlakozó Ø 50 mm, PN 10 nyomásterhelésű, fehér ABS anyagból készült, kódszámú porszívócsővel és a, kódszámú csatlakozóelemmel használható , kódszámú falátvezetésekkel szerelhető. 1 1 / 2 porszívócsatlakozóval

20 ABS fúvókák Lefolyócsatlakozó Ø 63 mm csatlakozási méret, fehér ABS anyagból készült, 2 db inox csavarral rögzíthető a fedőlap. Javasolt max. teljesítménye: 7 m 3 /h. Használata kifejezetten ajánlott a feszített víztükörrács alá, ill. oldalelszívóként a Net N Clean rendszerhez. Túlfolyó Csatornázás pont Hydromaszázs szett A szett tartalmaz egy befúvót és egy falátvezetést amely el van látva egy levegő csatlakozással és egy venturi jet-el. Ø 50 mm víz csatlakozása és Ø 20 mm levegő csatlakozása. Hydromaszázs kit betonos medencéhez: Falátvezetés hossza 195 mm Falátvezetés hossza 280 mm Hydromaszázs kit fóliás medencéhez: Falátvezetés hossza 190 mm Falátvezetés hossza 275 mm Rozsdamentes acél fúvókák Menetes befúvó Csatlakozás: külső menetes 1 1 / 2. 18/8/2 AISI-316. rozsdamentes acél. Befúvószem átmérője 20 mm. Max. teljesítménye 4,5 m 3 /h, EN norma szerint. Hossza 35 mm Hossza 50 mm Hossza 70 mm Padlóbefúvó inox 18/8/2 AISI-316. rozsdamentes acél, maximális teljesítménye 14 m 3 /h. Külső 2 menetes. Membrános, melynek ellenállását egy inox csavar segítségével lehet növelni, ill. csökkenteni. Maximális teljesítménye az EN norma szerint ajánlott

21 FÚVÓKÁK BETONOS MEDENCÉHEZ Befúvóház Külső átmérő 1 1 / 2, menetes. 18/8/2 AISI-316. rozsdamentes acél kódszámú raccord csatlakozással szerelhető. Hossza 50 mm Hossza 50 mm tetővel Inox többfunkciós elszívó AISI-316. rozsdamentes acélból készült tetővel, krómozott sárgaréz házzal. A felső tányér elforgatásával a nyílások keresztmetszete változtatható. Rögzítése a középponti csavarral történik. Teljesítménye: 14 m 3 /h 2 belső menet Teljesítménye: 39 m 3 /h 3 belső menet Forgatható csúszótetejű elszívó AISI-316. rozsdamentes acélból készült, forgatható tetejű, krómozott sárgaréz házas elszívó, 2 belső menetes csatlakozással. A forgatás mértékével változtatható a beáramló víz mennyisége kódszámú tömlőcsatlakozóval használható Záródugós porszívócsatlakozó 2 belső átmérőjű, menetes csatlakozással, krómozott sárgaréz házzal kódszámú tömlőcsatlakozóval használható. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 )

22 Betonos medencék - falátvezetések 300 mm hosszúságú falátvezető sorozat 2 átmérőjű fúvókákhoz. Vágható a medencefal vastagságának megfelelően. Anyaga ABS. ABS falátvezetés falon kívüli oldal 2 külső menet, 50 mm belső ragasztható Belső oldala 2 belső menetes csatlakozás Belső oldala 59,3 mm ragasztható kódszámú MINI lámpa csatl ABS falátvezetés falon kívüli oldal 63 mm külső, belső 50mm ragasztható Belső menetes Belső ragasztható Ø 59,3 mm kódszámú MINI lámpa csatl Tipus Méret A B C 2 Ø Ø59.3 D E Ø50 Ø50 Ø50 Ø50 F 2 2 Ø63 Ø63 PVC falátvezetés 300 mm PVC szürke szinű. 150 mm hosszú: 2" külső menet + belső Ø 50 mm. Belső menet 2" mm hosszú : Belső oldala, belső menet Belső oldala, külső menet 2, belülről rag. Ø 50 mm kódszámú lámpa csatlakoztatható " Külső menet + belső Ø 50 mm Belső menet 1½" " Külső menet + belső Ø 50 mm. Ø 50 mm a 00289, 07957, 00304, és fúvókákhoz 82

23 BETONOS MEDENCÉKHEZ - FALÁTVEZETÉSEK Inox falátvezetés 8/8 AISI-304. rozsdamentes acél, mindkét oldala belső menetes 1 1 / 2. Hossza 240 mm Hossza 340 mm Tipus Méret A B 1 1 / / 2 C D 1 1 / / 2 E Betonos medencéhez - téliesítő felszerelések Téliesítő dugó Gumiból készült téliesítő dugó. A befúvók téliesítésére. Mérete 1 1 / Mérete Téliesítő palack a skimmerbe Oldalainak átmérője: 1 1 / 2, 2. A skimmerek téliesítésére szolgál Fagytest Hossza: 50 cm, homokkal töltött fagytest. Különböző színekben: CL02 sötétkék CL08 világos kék CL03 zöld CL17 mályva CL01 fekete (standard)

24 Fóliás medencékhez - skimmerek 15L A skimmer nem süllyesztett részei UV sugárzástól védett anyagból készültek. Fehér ABS műanyag, az átfolyás szabályozásához billenő ajtóval készült. Alsó szívó csatlakozók: 1 1 / 2 belső, ill. 2 külső. A padlóösszefolyóhoz vezető csatlakozás 50 mm. A többletvíz elvezető 40 mm. Szűrőkosarat, vákuumtárcsát, tömítésgarnitúrát, rögzítőcsavarokat és díszelőlapot tartalmaz. Javasolt áramlás 5 m 3 /h. Ajánlott 25 m 2 -es vízfelületenként 1 skimmer beszerelés. Skimmer standard szájnyílással Tömitésekkel és csavar készlettel. Köralakú tetővel Négyzet alakú tetővel Skimmer trapéz alakú széles szájnyílással Tömitésekkel és csavar készlettel. Köralakú tetővel Négyzet alakú tetővel

25 Fóliás medencékhez- skimmerek 15L Skimmer Paneles medencéhez belső felszerelés Speciális skimmerek paneles medencékhez, minden tömitésel szállitva. A skimmer széles szájnyílás része a panelre rögzíthető. Minden dobozban megtanálható a szükséges ragasztó. Skimmer 15 l szélesszájnyílással körtető Skimmer 15 l szélesszájnyílással, négyzettető ABS ragasztó Skimmer Paneles medencéhez kűlső felszerelés Paneles és Skypool(galvanizált acél) rendszerű skimmerek -védik a paneleket a közvetlen vízkontaktól Különleges kialakitásuk tökéletes megoldás paneles medencék számára (panel vastagsága: 2 és 18mm között). Skimmer 15 l Standard szájnyílással, körtető Skimmer 15 l szélesszájnyílással körtető Skimmer 15 l Standard szájnyílással, négyzettető Skimmer 15 l szélesszájnyílással, négyzettető Felszerelés Galaxypool medencékben Felszerelés Skypool medencékben Polymer panel Tömités Fólia Karima Fólia rögzitő csavar Előlap Panel Tömités Fólia Karima Csavar Előlap Panel rögzitő csavar Panel frögzitő csavar 85

26 Fóliás medencékhez - skimmerek 17,5L A skimmer nem süllyesztett részei UV sugárzástól védett anyagból készültek. Fehér ABS műanyag, az átfolyás szabályozásához billenő ajtóval készült. Alsó szívó csatlakozók: 1 1 / 2 belső, ill. 2 külső. A padlóösszefolyóhoz vezető csatlakozás 2. A többletvíz elvezető 40 mm. Bajonett záras szűrőkosarat, vákuumtárcsát, tömítésgarnitúrát, rögzítőcsavarokat és díszelőlapot tartalmaz. Javasolt áramlás 7,5 m 3 /h. Ajánlott 25 m 2 -es vízfelületenként 1 skimmer beszerelése. Állítható fedőmagasság, melynek segítségével a skimmer tető egyszintbe hozható a burkolat magasságával. A padlóösszefolyóhoz vezető csatlakozás 50 mm. Skimmer standard szájnyílással Tömitésekkel és csavar készlettel. Körtető Négyzet alakú tetővel Köralakú tetővel, tőcsavarral Négyzet alakú tetővel, tőcsavarral Skimmer hosszított nyakkal, standard szájnyílással és előlappal Tömitésekkel és csavar készlettel. Körtető Négyzet alakú tetővel Köralakú tetővel, tőcsavarral Négyzet alakú tetővel, tőcsavarral Ø int. 2" Ø int. 1 1 /2" Skimmer trapéz alakú széles szájnyílással Tömitésekkel és csavar készlettel. Körtető Négyzet alakú tetővel Négyzet alakú tetővel, tőcsavarral Ø int. 2" Ø int. 1 1 /2" 86

27 Fóliás medencékhez - skimmerek 17,5L Skimmer trapéz alakú széles szájnyílással, hosszú nyakkal Tömítésekkel és csavar készlettel. Köralakú tetővel Négyzet alakú tetővel Köralakú tetővel, tőcsavarral Négyzet alakú tetővel, tőcsavarral Ø int. 1 1 /2" Skimmer Paneles medencéhez belső felszerelés Speciális skimmerek paneles medencékhez, minden tömitésel szállitva. A széles szájnyílás része a skimmerenek a panelre rögzithető. Minden dobozban megtalálható a szükséges ragasztó. Skimmer 17,5 l szélesszájnyílással körtető mennyiség 1 (kg) 6.20 (m 3 ) Skimmer 17,5 l szélesszájnyílással, négyzettető ,116 ABS ragasztó A fenti skimmerek gyártására igény szerint bármilyen méretben és formában van lehetőség. 87

28 Fóliás medencékhez - skimmerek 17,5 Skimmer Paneles Medencékhez Paneles és Skypool (galvanizált acél) rendszerű skimmerek -védik a paneleket a közvetlen vízkontaktól Különleges kialakitásuk tökéletes megoldás paneles medencék számára (panel vastagsága: 2 és 18 mm között). Skimmer 17,5 l Standard szájnyílással, körtető Skimmer 17,5 l szélesszájnyílással körtető Skimmer 17,5 l Standard szájnyílással, négyzettető Skimmer 17,5 l szélesszájnyílással, négyzettető Galaxypool felszerelés Skypool felszerelés Polymer panel Tömités Fólia Karima Fólia rögzitő csavar Előlap Panel Tömités Fólia Karima Csavar Előlap Panel rögzitő csavar Panel rögzitő csavar Inox skimmerhez tömítésgarnitúra 18/8/2 AISI-316. rozsdamentes acél előlappal, 2db szilikonalapú tömítéssel, 8 db rögzítőcsavarral. A-100, A-201, A-202 típusokhoz (00254, és 07610) A-400 típushoz (Code 07523) ,13 0,01 Fóliás - előregyártott medencékhez- szintszabályzók Vízszintszabályzó minden skimmer típushoz ABS fehér műanyag, szabályozható magasságú, levehető tetővel, bejövő és kimenő csatlakozással, szerelhető bármilyen skimmerhez alulról vagy oldalról. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 )

29 Fóliás és előregyártott medencékhez padlóösszefolyók Az összes padlóösszefolyó UV-védett ráccsal készült. A közösségi medencéknél az UNE nemzetközi szabványnak megfelelően: - vízszállítási sebessége 0,5 m/sec - a csőrendszer szívósebessége max. 1,5 m/sec - két lefolyó közötti távolság min. 2 m - vákuumfigyelő WARNER automata szivattyúleállító biztonsági felszerelésként ajánlott Mini padlóösszefolyó Fehér ABS anyagból készült, teljesítménye 11 m 3 /h, 0,5 m/s szívósebesség mellett. Csatlakozási méret 2, alsó csatlakozásra szerelhető a hidrosztatikus szelep, a tető M5 csavarokkal rögzíthető a házhoz. Tetején 8 mm-es rések találhatók, tömítésgarnitúrával szerelt, hidromasszázshoz szerelhető oldalelszívóként is. A rács és a karima gyárilag egybeöntött. Mini padlóösszefolyó Padlóösszefolyó 200 mm átmérőjű oldalfózolással ABS fehér padlóösszefolyó, oldalán 2 és alul 1 1 / 2 csatlakozással, tömítésgarnitúrával szerelt. Teteje 45 -ban döntött. Maximális kapacitása: 13 m 3 /h. Kialakításából adódóan használata során vízörvény nem keletkezik B-B Section Plant view Padlóösszefolyó 200 mm átmérőjű lapos tetővel ABS fehér padlóösszefolyó, oldalán 2 és alul 1 1 / 2 csatlakozással, tömítésgarnitúrával szerelt. Teteje 45 -ban döntött. Maximális kapacitása: 13 m 3 /h. Kialakításából adódóan használata során vízörvény nem keletkezik Oldal metszet Felűlnézet 89

30 Fóliás és előregyártott medencékhez padlóösszefolyók 290 mm átmérőjű padlóösszefolyó ABS fehér műanyag, elszívófelület átmérője 250 mm, alsó csatlakozása 1,5, oldalcsatlakozása 2 belső menetes csatlakozással, tömítésgarnitúrával. Teljesítménye max. 13 m 3 /h, 0,5 m/s szívósebesség mellett. Hidrosztatikus szelep és nyomásáramoltató cső csatlakoztatására alkalmas. A padlóösszefolyó belsejében található egy menetes záródugó, melynek segítségével a nyomáspróba elvégezhető Tőcsavaros típus mm átmérőjű padlóösszefolyó ABS fehér műanyag, oldalán 2 csatlakozóval, tömítésgarnitúrával. A rács 2 db csavarral van rögzítve. Javasolt max. teljesítmény 13 m 3 /h. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) x 210 mm négyzet alakú ABS 2 oldal csatlakozással, fehér ABS anyagú, négyzet alakú padlóösszefolyó, tömítésgarnitúrával. Maximális kapacitása 13 m 3 /h. A rács rögzítése csavarokkal. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) Inox tetős, műanyag házas ABS fehér házas, rozsdamentes acél tetővel. Teljesítménye max. 7 m 3 /h. Tömítésgarnitúrával, rögzítő-peremmel, csavarokkal. Csatlakozási méret: külső 63 mm, belső 50 mm, ragasztható Inox padlóösszefolyó 18/8/2 AISI-316. rozsdamentes acél, tömítésgarnitúrával, csavarokkal. Maximális teljesítménye 13 m 3 /h. Oldal csatlakozás Oldal csatl. 2, alsó csatlakozás 1 1 /

31 Fóliás és előregyártott medencékhez padlóösszefolyók Tömítésgarnitúra inox házhoz 18/8/2 AISI-316. rozsdamentes acél, padlóösszefolyó ház kódja: A házhoz tartozó tömítésgarnitúra fóliás medencéhez szerelhető. A kód nem tartalmazza a padlóösszefolyót Padlóösszefolyó 355 x 355 mm AISI-316. rozsdamentes acél tetővel, poliészter üvegszálas ház, 8 mm-es furatokkal, tömítésgarnitúrával, rögzítő csavarokkal. Hidrosztatikus szelep csatlakoztatható Gel-Coat festékborítású. AISI-316 inox tetővel Kimeneti Anyag Áramlás csatlakozás Ø 75 mm AISI m 3 /h Ø 90 mm AISI m 3 /h Ø 110 mm AISI ,5 m 3 /h Maximális teljesítménye 33,5 m 3 /h (0,5 m/s) Javasolt áramlás 20 m 3 /h, 0,3 m/s ABS tetővel Kimeneti Anyag Áramlás csatlakozás Ø 75 mm Műanyag 18 m 3 /h Ø 90 mm Műanyag 27 m 3 /h Ø 110 mm Műanyag 42 m 3 /h Ø 125 mm Műanyag 45 m 3 /h Maximális teljesítménye 45 m 3 /h (0,5 m/s) Javasolt áramlás 27 m 3 /h (0,3 m/s) Padlóösszefolyó 515 mm x 515 mm Gel-coat poliészter alapú festékkel bevonva. Poliészter üvegszálas anyagból készült, max. 8 mm-es furatokkal, tömítésgarnitúrával, rögzítőcsavarokkal. Hidrosztatikus szelep csatlakoztatható. Inoxos vagy műanyag tetővel is. Javasolt áramlás 62 m 3 /h (0,3 m/s). AISI-316 tetővel Kimeneti Anyag Áramlás csatlakozás Ø 110 mm AISI m 3 /h Ø 125 mm AISI m 3 /h Ø 140 mm AISI m 3 /h Ø 160 mm AISI m 3 /h Ø 200 mm AISI m 3 /h ABS tetővel Kimeneti Anyag Áramlás csatlakozás Ø 110 mm Műanyag 42 m 3 /h Ø 125 mm Műanyag 51 m 3 /h Ø 140 mm Műanyag 66 m 3 /h Ø 160 mm Műanyag 95 m 3 /h Ø 200 mm Műanyag 103 m 3 /h

32 Fóliás medencékhez padlóösszefolyók tartozékok Hidrosztatikus szelep A talajvíz nyomásának kiegyenlítésére szolgál. A padlóösszefolyóba belülről kell csatlakoztatni 2 menettel, talajvíz nyomásának szabályozása a szelep tetején lévő kontra anyacsavar állításával történik. Alulról egy talajvíz nyomásáramoltató csatlakoztatása szükséges. Fehér ABS anyagból készült, inoxos csavarral. 1 1 / 2 külső menetes Talajvíz nyomásáramoltató 1 1 / 2 átmérőjű, ABS anyagú, a hidrosztatikus szeleppel együtt a 00270, 07880, 27838, 26197, kódszámú padlóösszefolyókkal kompatibilis. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) Takaró padlóösszefolyóra antivortex Felhelyezve elkerülhető a medencében a padlóösszefolyó fölötti kellemetlen vákuumhatás. A EN : 2000 Standard. - normák szerint gyártva. 415 mm x 415 mm tető a következő padlóöszefolyókra csatlakoztatható mm x 570 mm tető a következő padlóöszefolyókra csatlakoztatható. Inox tetővel : Műanyag tetővel: mm x 415 mm. Magassága: 70 mm mm x 570 mm. Magassága: 60 mm

33 ABS befúvók - Fóliás és előregyártott medencékhez Általános tudnivalók: Gömbalakú, standard, 90 -os szögben minden irányban forgatható befúvófej. Fehér ABS anyagból készült, a befújható vízmennyiség szabályozható a kitörhető betétek (átmérőjük: 14, 20, 25) segítségével. A javasolt max. áramlás az UNE normának megfelelően 4 m/s sebesség esetén: Ø 14 = 2,2 m 3 /h, Ø 20 = 4,5 m 3 /h, Ø 25 = 7 m 3 /h. Menetes befúvó fóliás medencéhez 2 átmérőjű külső menet, Ø 50 mm belső ragasztható, fehér ABS anyagból készült , kódszámú falátvezetésekhez csatlakoztatható. UNE normának megfelelően a rácsok nyílásai 8 mm-nél nem nagyobbak. Rögzítőcsavarokkal, tömítésgarnitúrával Menetes befúvó fóliás medencéhez tőcsavaros modell 2 átmérőjű külső menet, Ø 50 mm belső ragasztható, fehér ABS anyagból készült. UNE normának megfelelően a rácsok nyílásai 8 mm-nél nem nagyobbak Fóliás paneles medence fúvóka Ezek a fúvókák kisebb külső átmérővel rendelkeznek ezért könyítik a csatlakozásukat íves falall rendelkező paneles medencékhez. 1 1 / 2" BSP menet Ø 50 mm ragasztható Befúvó PP medencéhez 2 átmérőjű külső menet, Ø 50 mm belső ragasztható, fehér ABS anyagból készült. EN normának megfelelően a rácsok nyílásai 8 mm-nél nem nagyobbak

34 Abs befúvók - fóliás és előregyártott medencékhez Befúvó fóliás medencéhez 2 átmérőjű külső menet, 1 1 / 2 belső menetes, fehér ABS anyagból készült. EN normának megfelelően a rácsok nyílásai 8 mm-nél nem nagyobbak, tömítésgarnitúrával új Multiflow fúvóka paneles medencékhez Új paneles medence fúvókák a 10 és 15 cm vastagságú panelekhez. Ø 50 mm csőben ragasztható Fehér ABS anyagból készült, tömitésekkel. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) Állítható befúvó fóliás medencéhez ABS fehér műanyag, UV-sugárzásnak ellenálló, háromféle pozícióba állítható (100%, 65%, 35%). Csatlakozási mérete Ø 63 mm. Max. teljesítménye 13,5 m 3 /h. Javasolt maximális áramlási sebesség az EN norma szerint. Tömítésgarnitúrával, csavarokkal Állítható membrános padlóbefúvó fóliás medencéhez 12 m 3 /h teljesítményű padlóbefúvó, anyaga ABS, tömítésgarnitúrával, rögzítőcsavarokkal. Középcsavarral állítható a membrán ellenállása. Külső menet 2 belső rag. Ø 50 mm Külső rag. Ø 63 PN 6, belső rag Ø 50 mm Állítható befúvó fóliás medencéhez ABS fehér műanyag, a szívófelület forgatásával állítható a szívóerősség. A szívófelület nagysága 0,015 m 2, külső átmérője 295 mm. Teljesítménye (0,4 m/s) 20 m 3 /h. Maximális teljesítménye 26 m 3 /h (0,5 m/s). AISI-304 inox rács ABS fehér rács

35 Abs befúvók - fóliás és előregyártott medencékhez Padlóbefúvó BCN03 Fehér ABS anyagból készült, tőcsavaros, állitható padlóbefúvó fóliás medencékhez. Maximális teljesitmény 9,5 m 3 /h. PN-6, PN-10 átmérőjű csövekbe ragasztható. A karima anyaga lehet inox, ill. műanyag. Először a 2003-as barcelonai úszó VB-n alkalmazták. Műanyag karima, tőcsavarokkal PN Müanyag karima rézfészekkel PN Inox karima, tőcsavarokkal PN Inox karima, rézfészekkel PN Porszívócsatlakozó fóliás medencéhez 2 külső menet, Ø 50 mm belső menet. Fehér ABS anyagból készült, záródúgóval, tömitésgarnitúrával és csavarokkal falátvezetésekhez csatlakoztatható. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) Porszívócsatlakozó paneles medencéhez új Ajánlott cm vastagságú paneles medencékhez tömítésgarnitúrával. Csatlakozások: Belső Ø 50 mm csőben ragasztható. Külső 1 1 / 2" menet. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) Porszívócsatlakozó PP medencéhez 2 külső menet, Ø 50 mm belső menet. Fehér ABS anyagból készült, tömitésgarnitúrával és csavarokkal Porszívócsatlakozó fóliázott paneles medencéhez Kisebb átméröjű mint a hagyományos porszivócsatlakozók ami könnyebbé teszi az íves falhoz csatlakozást. Porszivócsatlakozó 1 1 / 2" BSP menet Porszivócsatlakozó Ø 50 mm csőben rag

36 Abs befúvók - fóliás és előregyártott medencékhez Porszivócsatlakozó fóliás medencékhez 2 külső menet, Ø 50 mm belső átmérő. Fehér ABS anyagból készült. A záródugó 1 1 / 2, tömitésgarnitúrával és csavarokkal. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 ) Porszivócsatlakozó 2 külső menet, 1 1 / 2 belső menet. Fehér ABS anyagból készült Hidromaszázs szett A szett tartalmaz egy befúvót és egy falátvezetést amely el van látva egy levegő csatlakozással és egy venturi jet-el. Ø 50 mm víz csatlakozása és Ø 20 mm levegő csatlakozása. Hidromaszázs szett üvegszálas medencékhez: Falátvezetés hossza 190 mm Falátvezetés hossza 275 mm Hidromaszázs szett előregyártott fóliás medencékhez: Falátvezetés hossza 190 mm Falátvezetés hossza 275 mm Inox befúvók - Fóliás és előregyártott medencékhez Befúvók fóliás medencéhez 1 1 / 2 külső menetes. AISI-316 rozsdamentes acélből, a befúvószem Ø 20mm, tömitésekkel és csavarokkal. Ajánlott áramlás: 4,5 m 3 /h. Kód Standard mennyiség Netto tömeg (kg) Térfogat (m 3 )

37 Inox befúvók -fóliás és előregyártott medencékhez Falátvezetés átalakitó 1 1 / 2 külső menet. AISI-316, rozsdamentes acélből készült. A betonos falátvezetést alakitja át fóliás falátvezetésüvé kódszámú befúvó szerelését alkalmassá teszi Inox befúvószem tömitésgarnitúrával AISI-316 rozsdamentes acél, 00344, kódszamú falátvezetésekhez valamint a kódszámú átalakitóhoz szerelhető. Ø 20 mm szemmel, rögzitőcsavarokkal és tömitésgarnitúrával. Áramlás: 4,5 m 3 /h Inox állítható padlóbefúvó Külső 2 menetes. AISI-316 rozsdamentes acél. membrános, melynek ellenállását egy inox csavar segitségével lehet növelni, ill. csökkenteni. Maximális ajánlott teljesitmény: 14 m 3 /h, megfelel a EN normáknak Inox porszivócsatlakozás fóliás medencéhez AISI-316 rozsdamentes acél, inox karimával és csavarokkal, 2 db tömitéssel. 1 1 / 2 belső menettel

38 Falátvezetések fóliás medencékhez 300 mm hosszúságú falátvezető sorozat Ø 2 átmérőjű fúvókákhoz. Vágható a medencefal vastagságának megfelelően. Anyaga ABS. A medencén belüli oldal tányérjának alakja biztositja a fólia jobb elhelyezését és a befúvó tökéletes illesztését (oldalról a tömités garnitúra nem látható). ABS falátvezetés falon kivüli 2 külső menet, 50 mm belső ragasztható Belső oldala 2 belső menetes csatalkozás mennyiség 12 (kg) 4.0 (m 3 ) Belső oldala 2 kizárólag a befúvóhoz ABS falátvezetés falon kivüli oldal Ø 63 mm külső, belső 50 mm ragasztható Belső oldala 2 belső menetes csatalkozás mennyiség 12 (kg) 5.0 (m 3 ) Belső oldala 2 kizárólag a befúvóhoz Típus Méret A B C Ø118.5 Ø84 Ø118.5 Ø84 D E F G Ø50 Ø50 Ø50 Ø50 H 2 2 Ø63 Ø63 PVC falátvezető Szürke PVC anyagból. 150 mm hosszúságú: 2 külső menet + belső Ø 50 mm 2" belső menet Kód Standard mennyiség 12 Netto tömeg (kg) 3.0 Térfogat (m 3 ) mm hosszúságú: Csatalkozás 2 belső és külső menet belső oldala, külső menet 2" belülről rag. a "MINI" lámpa csatlakoztatható külső menet + belső 50 mm + belső menet 1½" külső menet + belső 50 mm belső Ø 50 mm kizárólag a , 07957, 00304, és befúvókhoz 98

39 falátvezetések fóliás medencékhez Falátvezető rozdamentes acélból AISI-304, inox, mindkét oldalda belső menetes 1 1 / 2. A 16331és a kódszámú fúvókákhoz szerelhető a kószámú átalakitóval. Hosszúság 240 mm Hosszúság 340 mm Méret Tipus A B 1 1 / / 2 C D 1 1 / / 2 E F
