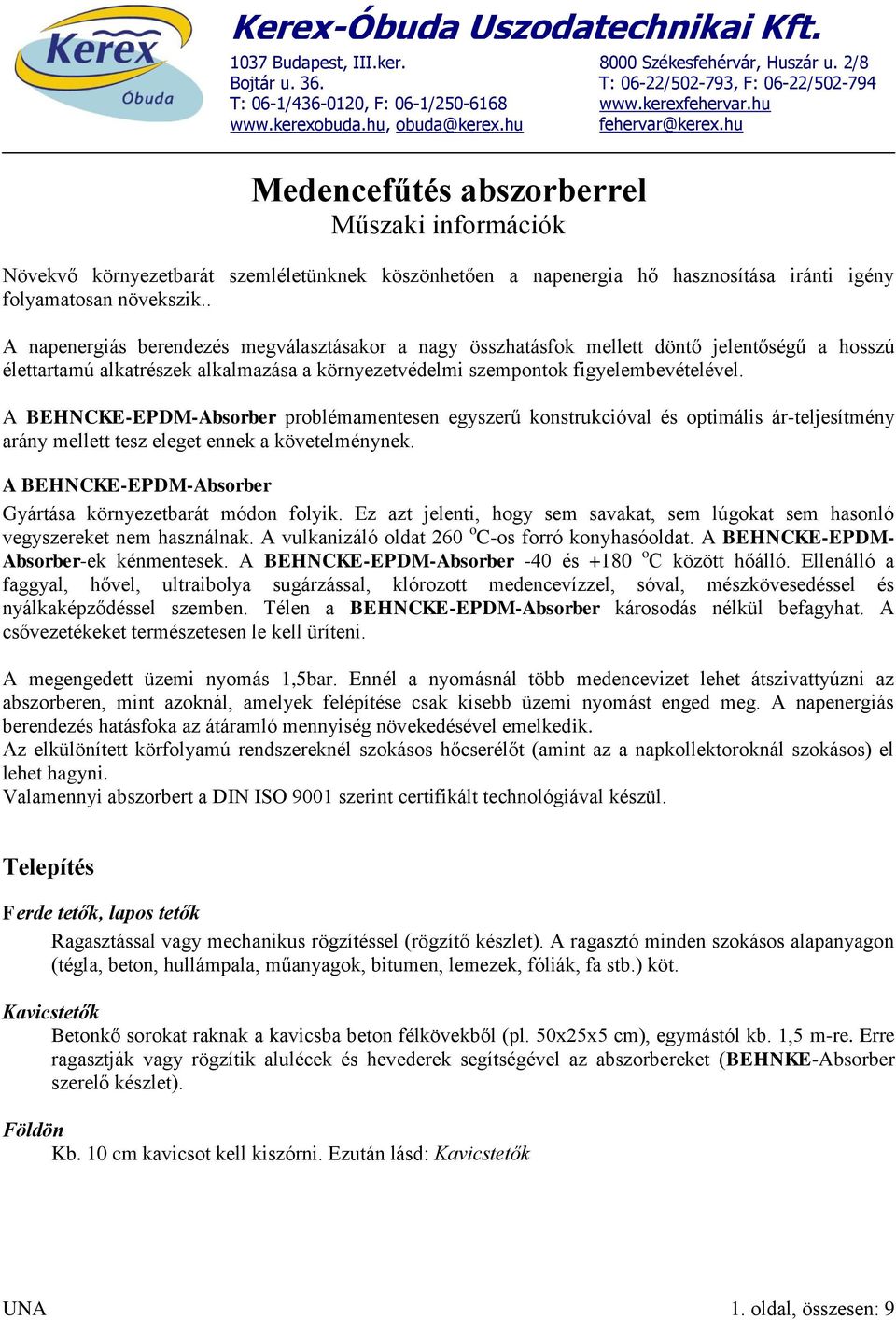

1 1037 Budapest, III.ker. Bojtár u. 36. T: 06-1/ , F: 06-1/ Székesfehérvár, Huszár u. 2/8 T: 06-22/ , F: 06-22/ Medencefűtés abszorberrel Műszaki információk Növekvő környezetbarát szemléletünknek köszönhetően a napenergia hő hasznosítása iránti igény folyamatosan növekszik.. A napenergiás berendezés megválasztásakor a nagy összhatásfok mellett döntő jelentőségű a hosszú élettartamú alkatrészek alkalmazása a környezetvédelmi szempontok figyelembevételével. A BEHNCKE-EPDM-Absorber problémamentesen egyszerű konstrukcióval és optimális ár-teljesítmény arány mellett tesz eleget ennek a követelménynek. A BEHNCKE-EPDM-Absorber Gyártása környezetbarát módon folyik. Ez azt jelenti, hogy sem savakat, sem lúgokat sem hasonló vegyszereket nem használnak. A vulkanizáló oldat 260 o C-os forró konyhasóoldat. A BEHNCKE-EPDM- Absorber-ek kénmentesek. A BEHNCKE-EPDM-Absorber -40 és +180 o C között hőálló. Ellenálló a faggyal, hővel, ultraibolya sugárzással, klórozott medencevízzel, sóval, mészkövesedéssel és nyálkaképződéssel szemben. Télen a BEHNCKE-EPDM-Absorber károsodás nélkül befagyhat. A csővezetékeket természetesen le kell üríteni. A megengedett üzemi nyomás 1,5bar. Ennél a nyomásnál több medencevizet lehet átszivattyúzni az abszorberen, mint azoknál, amelyek felépítése csak kisebb üzemi nyomást enged meg. A napenergiás berendezés hatásfoka az átáramló mennyiség növekedésével emelkedik. Az elkülönített körfolyamú rendszereknél szokásos hőcserélőt (amint az a napkollektoroknál szokásos) el lehet hagyni. Valamennyi abszorbert a DIN ISO 9001 szerint certifikált technológiával készül. Telepítés Ferde tetők, lapos tetők Ragasztással vagy mechanikus rögzítéssel (rögzítő készlet). A ragasztó minden szokásos alapanyagon (tégla, beton, hullámpala, műanyagok, bitumen, lemezek, fóliák, fa stb.) köt. Kavicstetők Betonkő sorokat raknak a kavicsba beton félkövekből (pl. 50x25x5 cm), egymástól kb. 1,5 m-re. Erre ragasztják vagy rögzítik alulécek és hevederek segítségével az abszorbereket (BEHNKE-Absorber szerelő készlet). Földön Kb. 10 cm kavicsot kell kiszórni. Ezután lásd: Kavicstetők UNA 1. oldal, összesen: 9

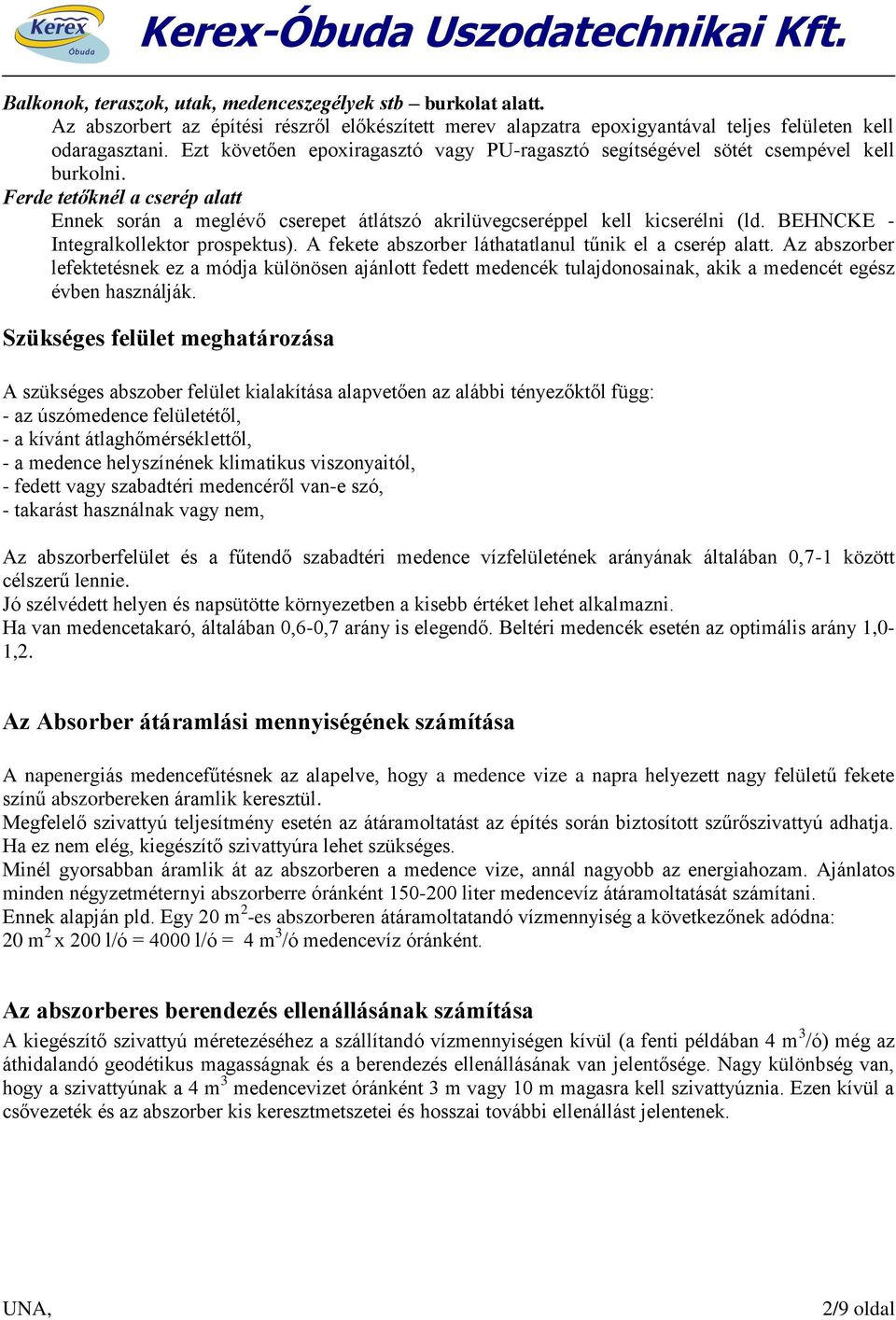

2 Balkonok, teraszok, utak, medenceszegélyek stb burkolat alatt. Az abszorbert az építési részről előkészített merev alapzatra epoxigyantával teljes felületen kell odaragasztani. Ezt követően epoxiragasztó vagy PU-ragasztó segítségével sötét csempével kell burkolni. Ferde tetőknél a cserép alatt Ennek során a meglévő cserepet átlátszó akrilüvegcseréppel kell kicserélni (ld. BEHNCKE - Integralkollektor prospektus). A fekete abszorber láthatatlanul tűnik el a cserép alatt. Az abszorber lefektetésnek ez a módja különösen ajánlott fedett medencék tulajdonosainak, akik a medencét egész évben használják. Szükséges felület meghatározása A szükséges abszober felület kialakítása alapvetően az alábbi tényezőktől függ: - az úszómedence felületétől, - a kívánt átlaghőmérséklettől, - a medence helyszínének klimatikus viszonyaitól, - fedett vagy szabadtéri medencéről van-e szó, - takarást használnak vagy nem, Az abszorberfelület és a fűtendő szabadtéri medence vízfelületének arányának általában 0,7-1 között célszerű lennie. Jó szélvédett helyen és napsütötte környezetben a kisebb értéket lehet alkalmazni. Ha van medencetakaró, általában 0,6-0,7 arány is elegendő. Beltéri medencék esetén az optimális arány 1,0-1,2. Az Absorber átáramlási mennyiségének számítása A napenergiás medencefűtésnek az alapelve, hogy a medence vize a napra helyezett nagy felületű fekete színű abszorbereken áramlik keresztül. Megfelelő szivattyú teljesítmény esetén az átáramoltatást az építés során biztosított szűrőszivattyú adhatja. Ha ez nem elég, kiegészítő szivattyúra lehet szükséges. Minél gyorsabban áramlik át az abszorberen a medence vize, annál nagyobb az energiahozam. Ajánlatos minden négyzetméternyi abszorberre óránként liter medencevíz átáramoltatását számítani. Ennek alapján pld. Egy 20 m 2 -es abszorberen átáramoltatandó vízmennyiség a következőnek adódna: 20 m 2 x 200 l/ó = 4000 l/ó = 4 m 3 /ó medencevíz óránként. Az abszorberes berendezés ellenállásának számítása A kiegészítő szivattyú méretezéséhez a szállítandó vízmennyiségen kívül (a fenti példában 4 m 3 /ó) még az áthidalandó geodétikus magasságnak és a berendezés ellenállásának van jelentősége. Nagy különbség van, hogy a szivattyúnak a 4 m 3 medencevizet óránként 3 m vagy 10 m magasra kell szivattyúznia. Ezen kívül a csővezeték és az abszorber kis keresztmetszetei és hosszai további ellenállást jelentenek. 2/9 oldal

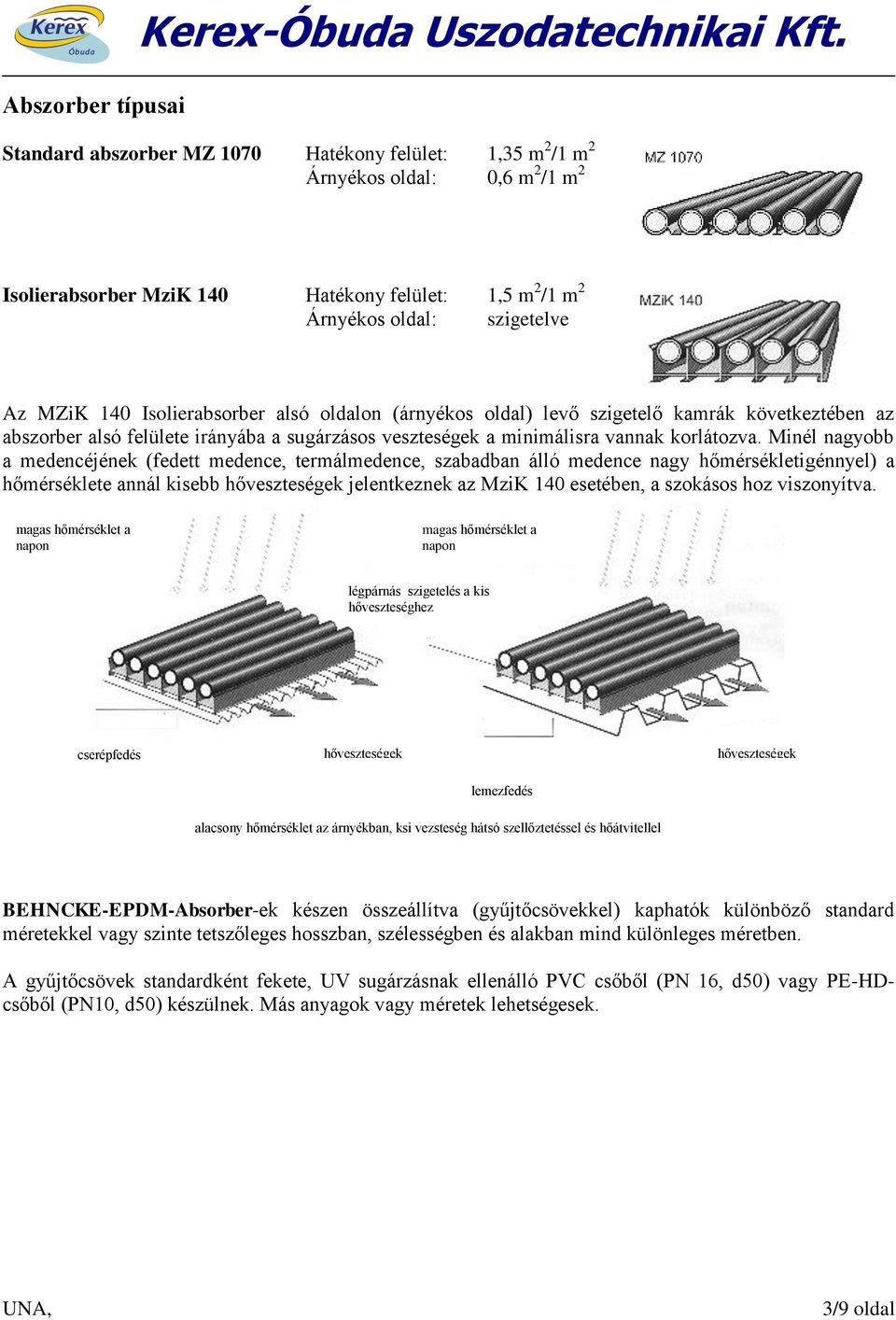

3 Abszorber típusai Kerex-Óbuda Uszodatechnikai Kft. Standard abszorber MZ 1070 Hatékony felület: 1,35 m 2 /1 m 2 Árnyékos oldal: 0,6 m 2 /1 m 2 Isolierabsorber MziK 140 Hatékony felület: 1,5 m 2 /1 m 2 Árnyékos oldal: szigetelve Az MZiK 140 Isolierabsorber alsó oldalon (árnyékos oldal) levő szigetelő kamrák következtében az abszorber alsó felülete irányába a sugárzásos veszteségek a minimálisra vannak korlátozva. Minél nagyobb a medencéjének (fedett medence, termálmedence, szabadban álló medence nagy hőmérsékletigénnyel) a hőmérséklete annál kisebb hőveszteségek jelentkeznek az MziK 140 esetében, a szokásos hoz viszonyítva. magas hőmérséklet a napon magas hőmérséklet a napon légpárnás szigetelés a kis hőveszteséghez cserépfedés hőveszteségek hőveszteségek lemezfedés alacsony hőmérséklet az árnyékban, ksi vezsteség hátsó szellőztetéssel és hőátvitellel BEHNCKE-EPDM-Absorber-ek készen összeállítva (gyűjtőcsövekkel) kaphatók különböző standard méretekkel vagy szinte tetszőleges hosszban, szélességben és alakban mind különleges méretben. A gyűjtőcsövek standardként fekete, UV sugárzásnak ellenálló PVC csőből (PN 16, d50) vagy PE-HDcsőből (PN10, d50) készülnek. Más anyagok vagy méretek lehetségesek. 3/9 oldal

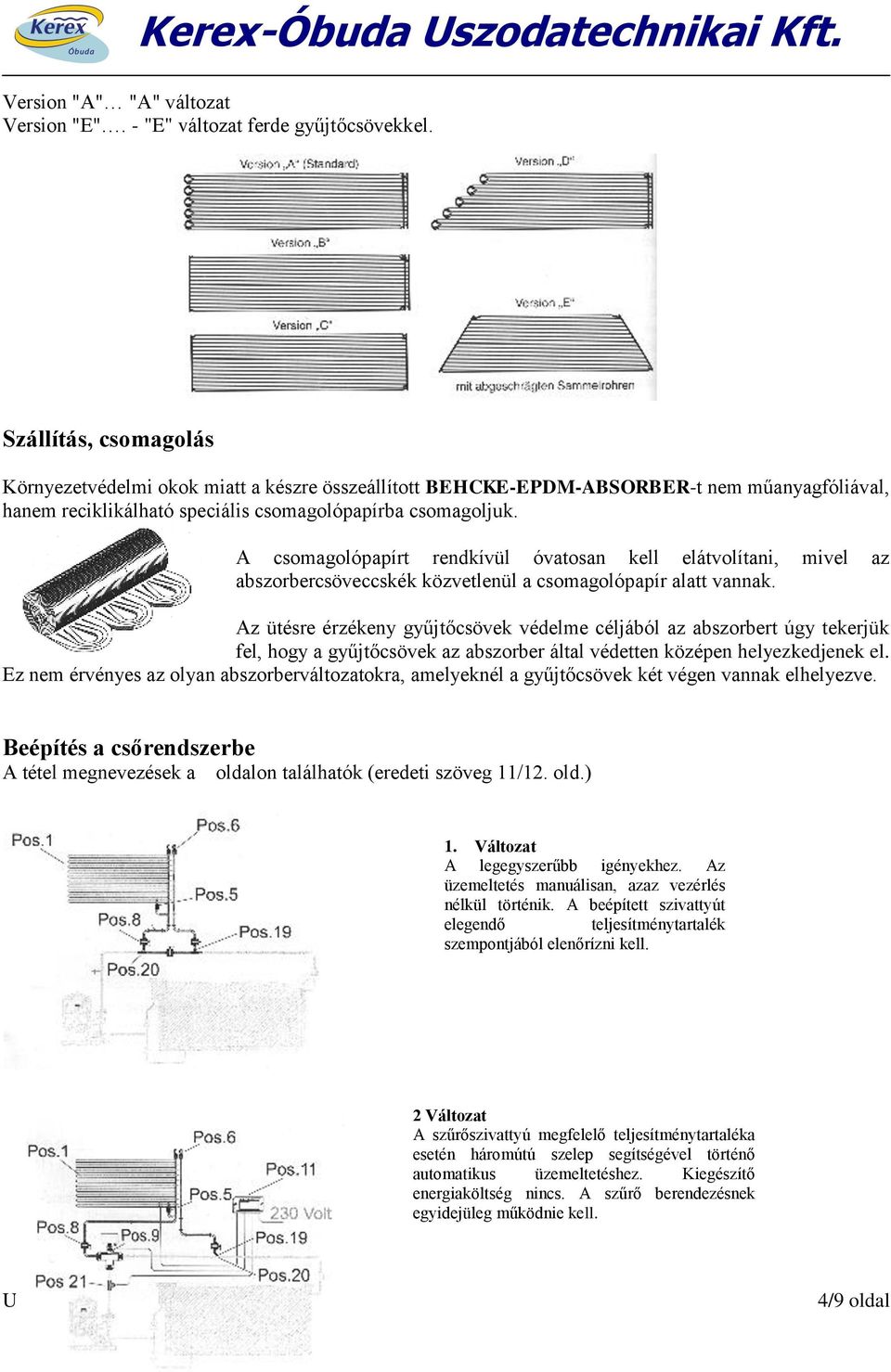

4 Version "A" "A" változat Version "E". - "E" változat ferde gyűjtőcsövekkel. Szállítás, csomagolás Környezetvédelmi okok miatt a készre összeállított BEHCKE-EPDM-ABSORBER-t nem műanyagfóliával, hanem reciklikálható speciális csomagolópapírba csomagoljuk. A csomagolópapírt rendkívül óvatosan kell elátvolítani, mivel az abszorbercsöveccskék közvetlenül a csomagolópapír alatt vannak. Az ütésre érzékeny gyűjtőcsövek védelme céljából az abszorbert úgy tekerjük fel, hogy a gyűjtőcsövek az abszorber által védetten középen helyezkedjenek el. Ez nem érvényes az olyan abszorberváltozatokra, amelyeknél a gyűjtőcsövek két végen vannak elhelyezve. Beépítés a csőrendszerbe A tétel megnevezések a oldalon találhatók (eredeti szöveg 11/12. old.) 1. Változat A legegyszerűbb igényekhez. Az üzemeltetés manuálisan, azaz vezérlés nélkül történik. A beépített szivattyút elegendő teljesítménytartalék szempontjából elenőrízni kell. 2 Változat A szűrőszivattyú megfelelő teljesítménytartaléka esetén háromútú szelep segítségével történő automatikus üzemeltetéshez. Kiegészítő energiaköltség nincs. A szűrő berendezésnek egyidejüleg működnie kell. 4/9 oldal

5 3. Változat Automatikus üzemeltetés kiegészítő szivattyúval. A szintkülönbség és az abszorber mérete tetszőleges. A szűrőberendezésnek nem kell egyidejűleg működnie.. Az abszorber szennyeződésének veszélye fennáll. A csővezetési javaslataink csak tájékoztatásra szolgálnak. Számos további csőfektetési lehetőség van, amelyekkel egyik vagy másik csőfektetési változatot tovább lehet optimalizálni. 5/9 oldal

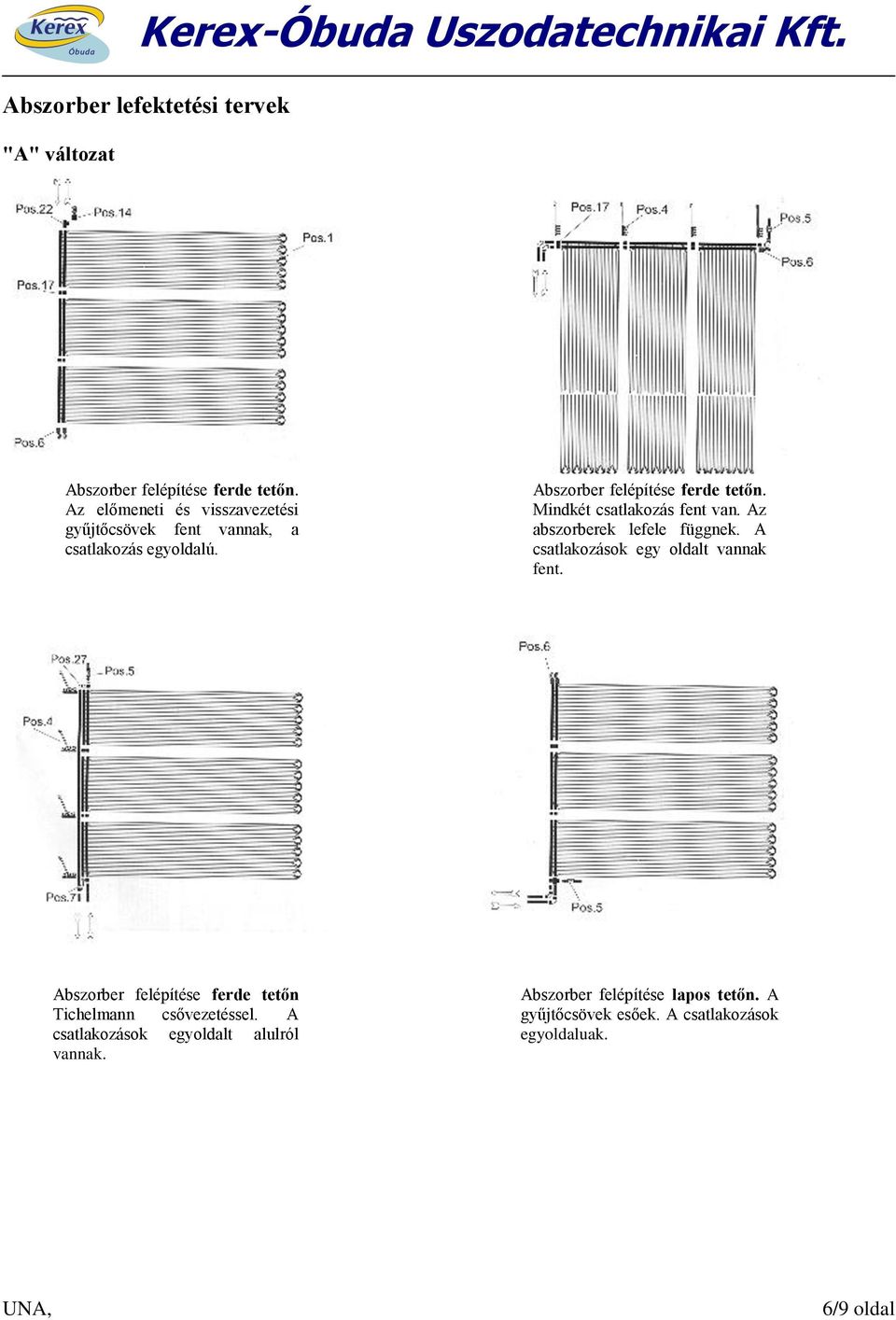

6 Abszorber lefektetési tervek "A" változat Abszorber felépítése ferde tetőn. Az előmeneti és visszavezetési gyűjtőcsövek fent vannak, a csatlakozás egyoldalú. Abszorber felépítése ferde tetőn. Mindkét csatlakozás fent van. Az abszorberek lefele függnek. A csatlakozások egy oldalt vannak fent. Abszorber felépítése ferde tetőn Tichelmann csővezetéssel. A csatlakozások egyoldalt alulról vannak. Abszorber felépítése lapos tetőn. A gyűjtőcsövek esőek. A csatlakozások egyoldaluak. 6/9 oldal

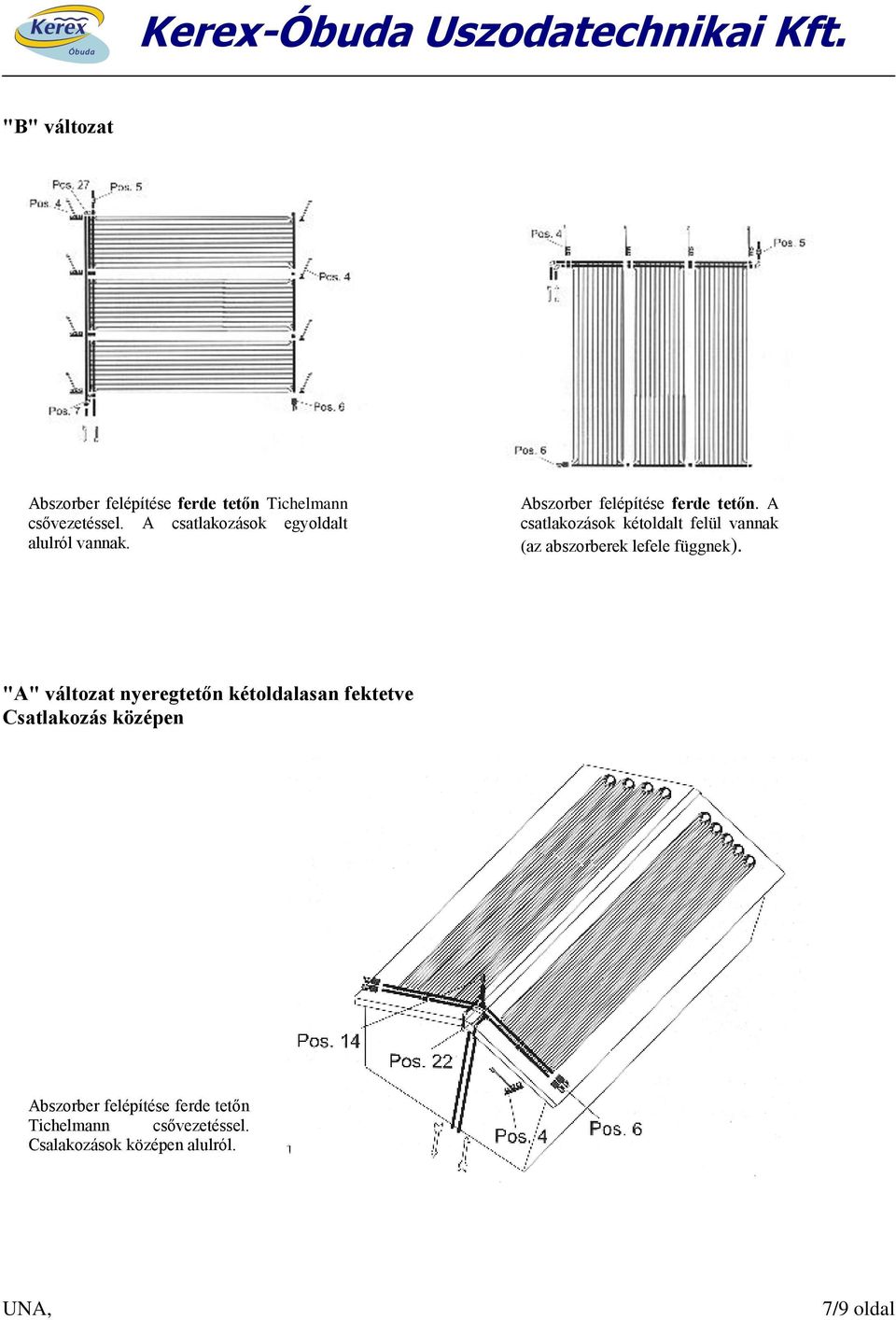

7 "B" változat Abszorber felépítése ferde tetőn Tichelmann csővezetéssel. A csatlakozások egyoldalt alulról vannak. Abszorber felépítése ferde tetőn. A csatlakozások kétoldalt felül vannak (az abszorberek lefele függnek). "A" változat nyeregtetőn kétoldalasan fektetve Csatlakozás középen Abszorber felépítése ferde tetőn Tichelmann csővezetéssel. Csalakozások középen alulról. 7/9 oldal

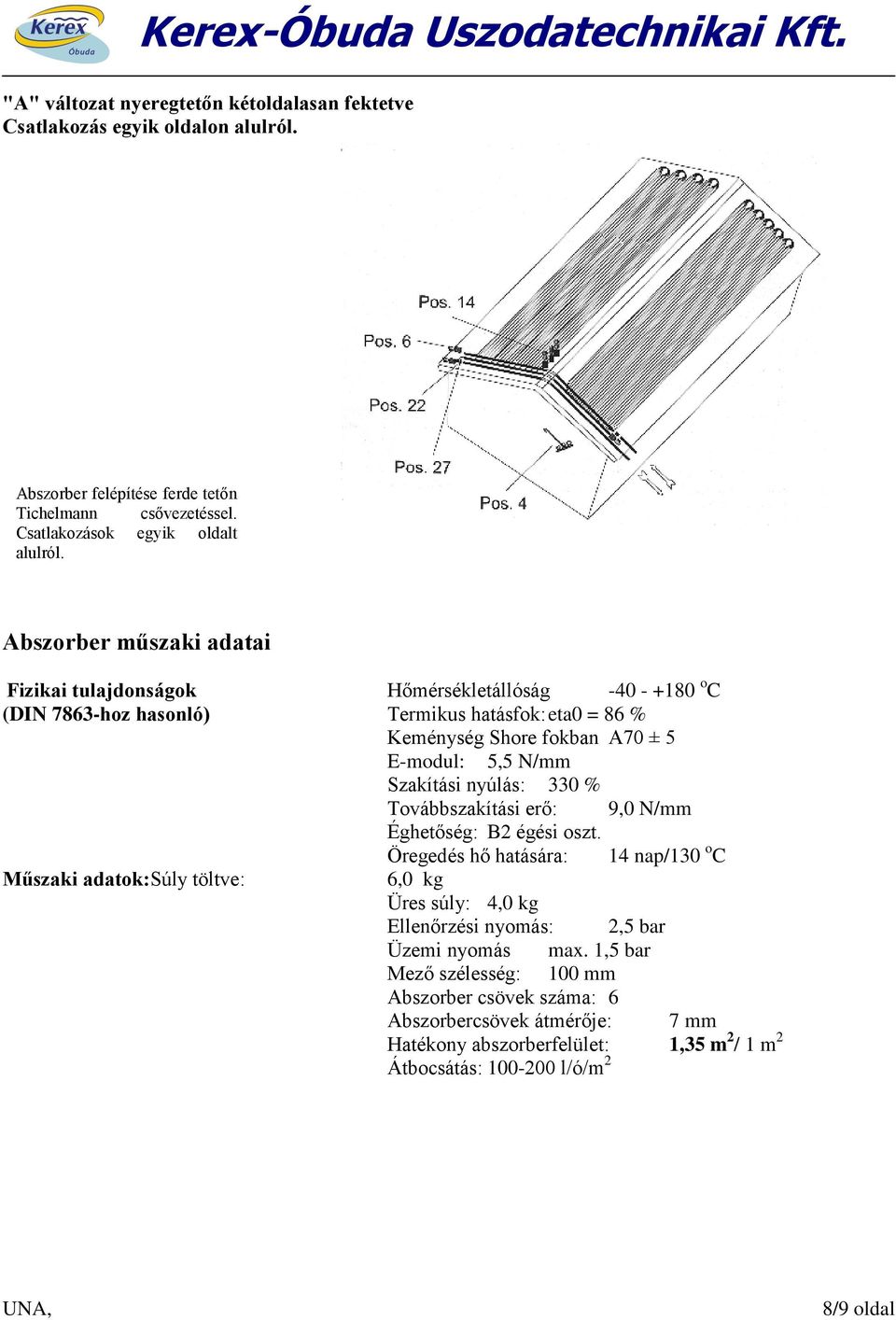

8 "A" változat nyeregtetőn kétoldalasan fektetve Csatlakozás egyik oldalon alulról. Abszorber felépítése ferde tetőn Tichelmann csővezetéssel. Csatlakozások egyik oldalt alulról. Abszorber műszaki adatai Fizikai tulajdonságok Hőmérsékletállóság o C (DIN 7863-hoz hasonló) Termikus hatásfok: eta0 = 86 % Keménység Shore fokban A70 ± 5 E-modul: 5,5 N/mm Szakítási nyúlás: 330 % Továbbszakítási erő: 9,0 N/mm Éghetőség: B2 égési oszt. Öregedés hő hatására: 14 nap/130 o C Műszaki adatok:súly töltve: 6,0 kg Üres súly: 4,0 kg Ellenőrzési nyomás: 2,5 bar Üzemi nyomás max. 1,5 bar Mező szélesség: 100 mm Abszorber csövek száma: 6 Abszorbercsövek átmérője: 7 mm Hatékony abszorberfelület: 1,35 m 2 / 1 m 2 Átbocsátás: l/ó/m 2 8/9 oldal

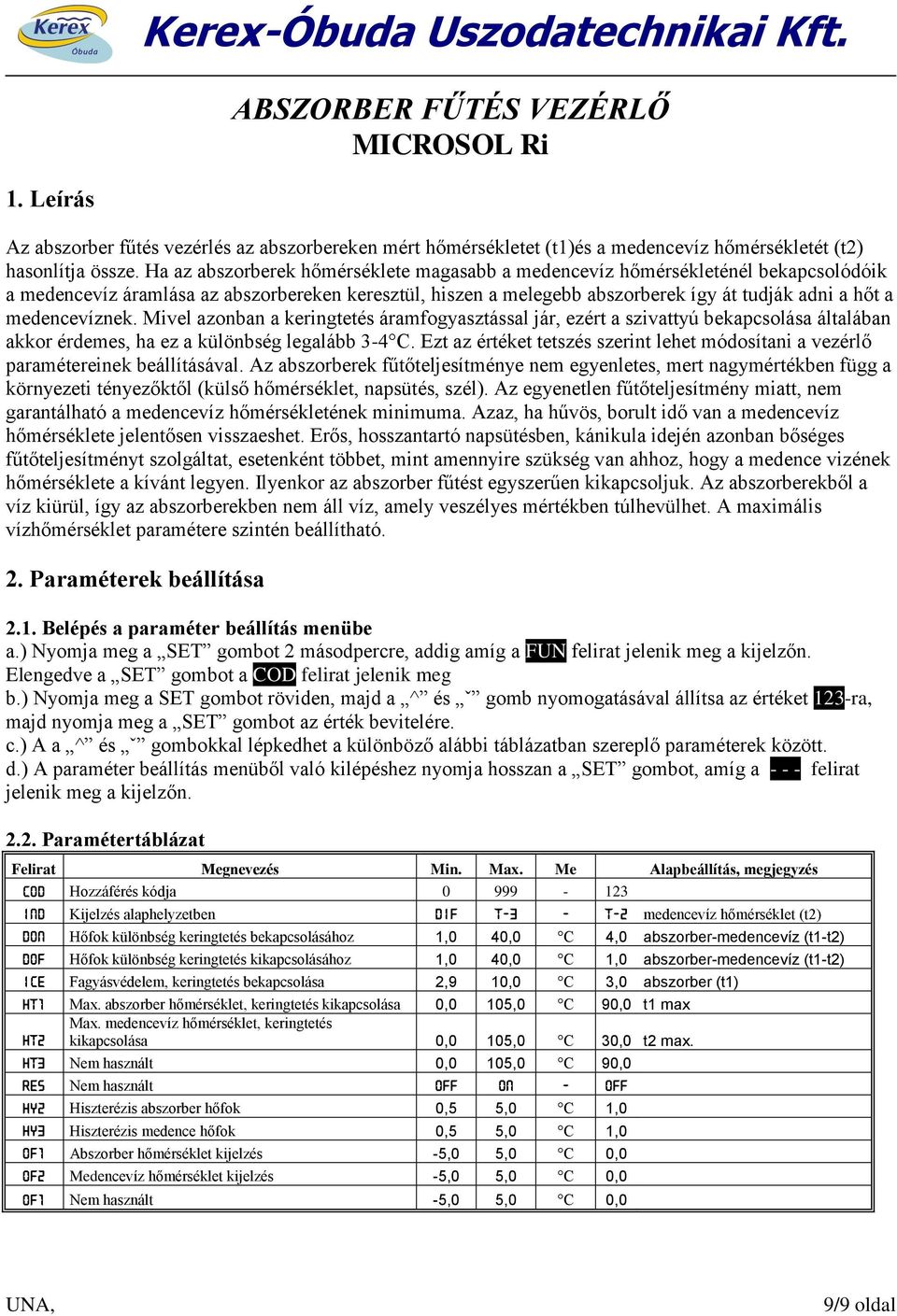

9 ABSZORBER FŰTÉS VEZÉRLŐ MICROSOL Ri 1. Leírás Az abszorber fűtés vezérlés az abszorbereken mért hőmérsékletet (t1)és a medencevíz hőmérsékletét (t2) hasonlítja össze. Ha az abszorberek hőmérséklete magasabb a medencevíz hőmérsékleténél bekapcsolódóik a medencevíz áramlása az abszorbereken keresztül, hiszen a melegebb abszorberek így át tudják adni a hőt a medencevíznek. Mivel azonban a keringtetés áramfogyasztással jár, ezért a szivattyú bekapcsolása általában akkor érdemes, ha ez a különbség legalább 3-4 C. Ezt az értéket tetszés szerint lehet módosítani a vezérlő paramétereinek beállításával. Az abszorberek fűtőteljesítménye nem egyenletes, mert nagymértékben függ a környezeti tényezőktől (külső hőmérséklet, napsütés, szél). Az egyenetlen fűtőteljesítmény miatt, nem garantálható a medencevíz hőmérsékletének minimuma. Azaz, ha hűvös, borult idő van a medencevíz hőmérséklete jelentősen visszaeshet. Erős, hosszantartó napsütésben, kánikula idején azonban bőséges fűtőteljesítményt szolgáltat, esetenként többet, mint amennyire szükség van ahhoz, hogy a medence vizének hőmérséklete a kívánt legyen. Ilyenkor az abszorber fűtést egyszerűen kikapcsoljuk. Az abszorberekből a víz kiürül, így az abszorberekben nem áll víz, amely veszélyes mértékben túlhevülhet. A maximális vízhőmérséklet paramétere szintén beállítható. 2. Paraméterek beállítása 2.1. Belépés a paraméter beállítás menübe a.) Nyomja meg a SET gombot 2 másodpercre, addig amíg a FUN felirat jelenik meg a kijelzőn. Elengedve a SET gombot a COD felirat jelenik meg b.) Nyomja meg a SET gombot röviden, majd a ^ és ˇ gomb nyomogatásával állítsa az értéket 123-ra, majd nyomja meg a SET gombot az érték bevitelére. c.) A a ^ és ˇ gombokkal lépkedhet a különböző alábbi táblázatban szereplő paraméterek között. d.) A paraméter beállítás menüből való kilépéshez nyomja hosszan a SET gombot, amíg a felirat jelenik meg a kijelzőn Paramétertáblázat Felirat Megnevezés Min. Max. Me Alapbeállítás, megjegyzés cod Hozzáférés kódja Ind Kijelzés alaphelyzetben dif t-3 - t-2 medencevíz hőmérséklet (t2) don Hőfok különbség keringtetés bekapcsolásához 1,0 40,0 C 4,0 abszorber-medencevíz (t1-t2) dof Hőfok különbség keringtetés kikapcsolásához 1,0 40,0 C 1,0 abszorber-medencevíz (t1-t2) ICE Fagyásvédelem, keringtetés bekapcsolása 2,9 10,0 C 3,0 abszorber (t1) Ht1 Max. abszorber hőmérséklet, keringtetés kikapcsolása 0,0 105,0 C 90,0 t1 max Max. medencevíz hőmérséklet, keringtetés Ht2 kikapcsolása 0,0 105,0 C 30,0 t2 max. Ht3 Nem használt 0,0 105,0 C 90,0 res Nem használt OFF On - OFF HY2 Hiszterézis abszorber hőfok 0,5 5,0 C 1,0 Hy3 Hiszterézis medence hőfok 0,5 5,0 C 1,0 OF1 Abszorber hőmérséklet kijelzés -5,0 5,0 C 0,0 OF2 Medencevíz hőmérséklet kijelzés -5,0 5,0 C 0,0 OF1 Nem használt -5,0 5,0 C 0,0 9/9 oldal
