1 BUDAPEST INTRODUCTION BAMTECHUNGARY Dr. József Almási CAEC Almási Engineering Consulting Kft

2 CONTENT 1. FOUNDATION OF BAMTEC HUNGARY THE USED STEEL MATERIALS AND QUALITY CONTROL -AZ ALKALMAZOTT ACÉL ANYAGOK ÉS MINŐSÉGELLENŐRZÉSE 3. WHERE THE BAMTECWAS USED IN HUNGARY -AHOL A BAMTEC ALKALMAZÁST NYERT MAGYARORSZÁGON 4. PARTS OF THE BAMTEC DOCUMENTATION - A SZÜKSÉGES TERVEK 5. ANALYSIS (COMPARISON) OF THE TRADITIONAL AND BAMTEC DOCUMENTATION 6. DIFFICULTIES AT THE DESIGN OF BAMTECIN HUNGARY -BAMTECALKALMAZÁS TERVEZÉSI PROBLÉMÁI MAGYARORSZÁGON 7. THE FUTURE, POSSIBILITIES -A JÖVŐ, LEHETŐSÉGEK

3 1. FOUNDATION OF BAMTEC HUNGARY 2009 WHY WE DECIDED TO FOUND THE COMPANY? BAMTEC means a new REINFORCEMENT TECHNOLOGY with ADVANCED CONSTRUCTION AND MANUFACTURING METHOD PROFESSIONAL SERVICES TECHNICAL INNOVATION PRODUCE PRECAST REINFORCEMENT OF A STRUCTURE ENVIRONMENT FRIENDLY THE CHOOSE OF THE SITE NEAR TO BUDAPEST NEAR TO STEEL SUPPLIER

4

5 BAMTEC HU DABAS, IPARIPARK -KANDÓKÁLMÁNU.

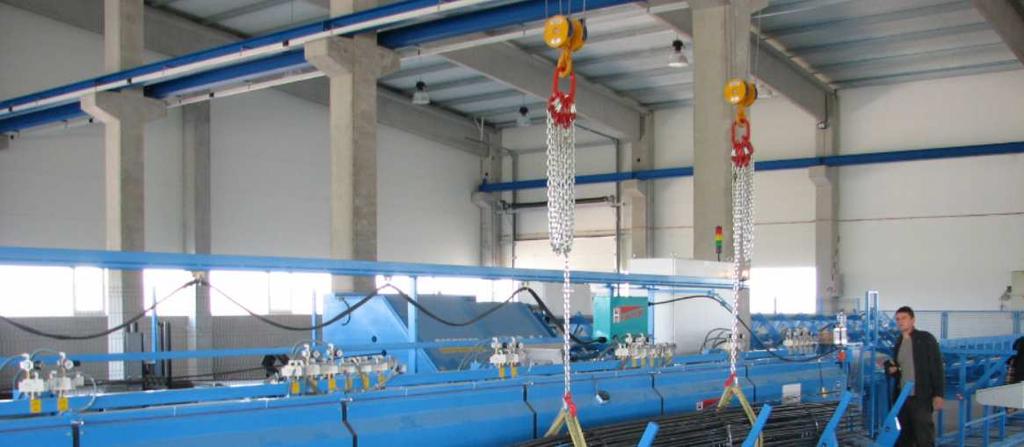

6 SOME PICTURES FROM THE BEGINNING BAMTECPRODUCTION HALL BAMTEC CSARNOK

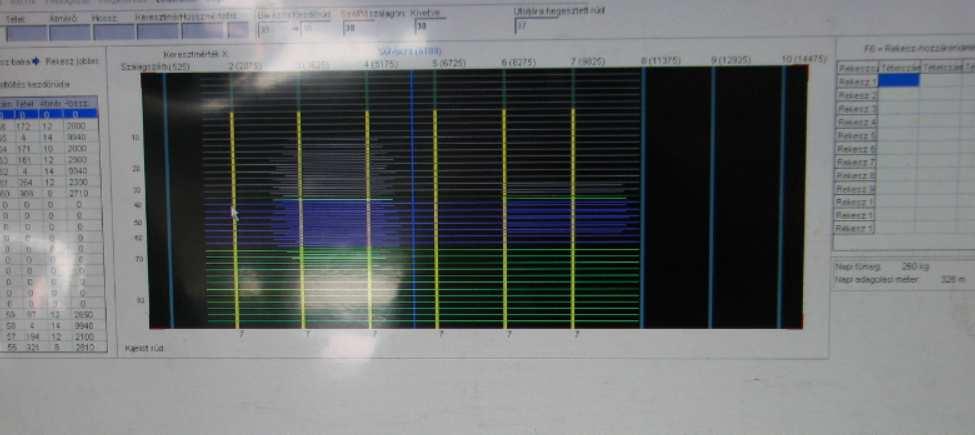

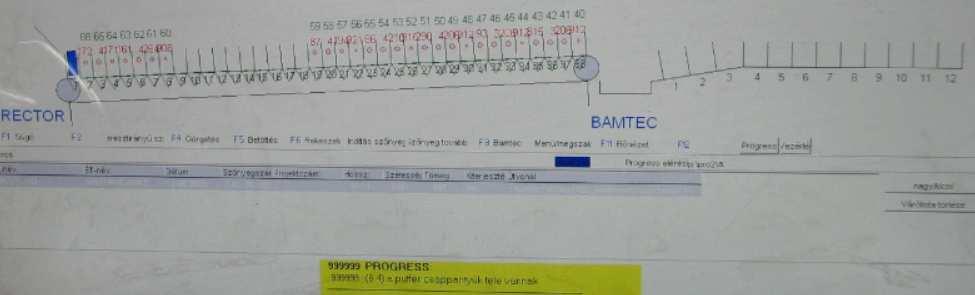

7 THE FIRST BAMTECCARPET ON THE MACHIN SCREEN AZ ELSŐ SZŐNYEG A GÉP KÉPERNYŐJÉN

8 THE FIRST READY CARPET AZ ELSŐ KÉSZ SZŐNYEG

9 FEM MODELLING OF THE CARPET VÉGES ELEM KÖVETÉSE A SZŐNYEG VASALÁSSAL

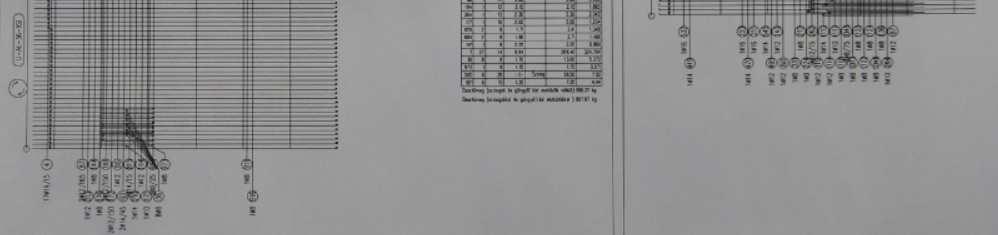

10 PRODUCTION PLAN OF THE BAMTECCARPET BAMTEC GYÁRTÁSI TERV

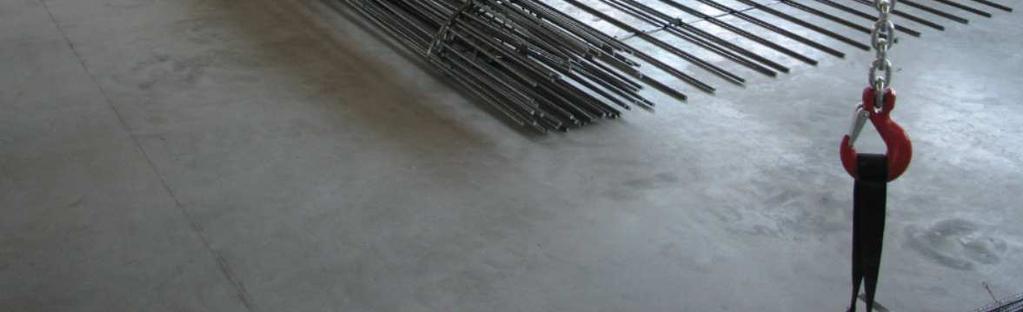

11 ROLLOUT TEST KIGÖRDÍTÉSI PRÓBA

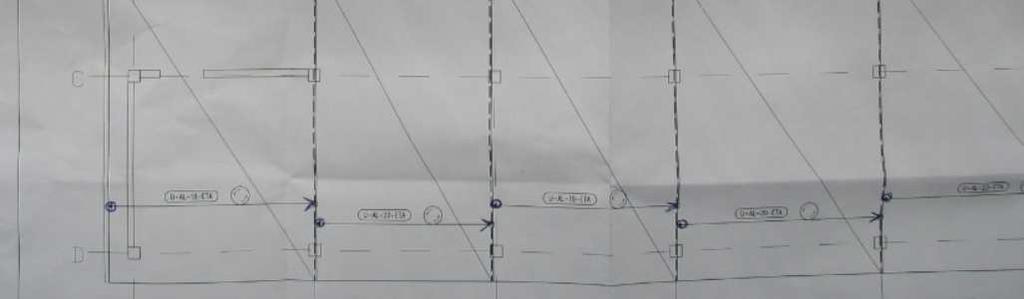

12 ROLLOUT PLAN KIGÖRDÍTÉSI TERV

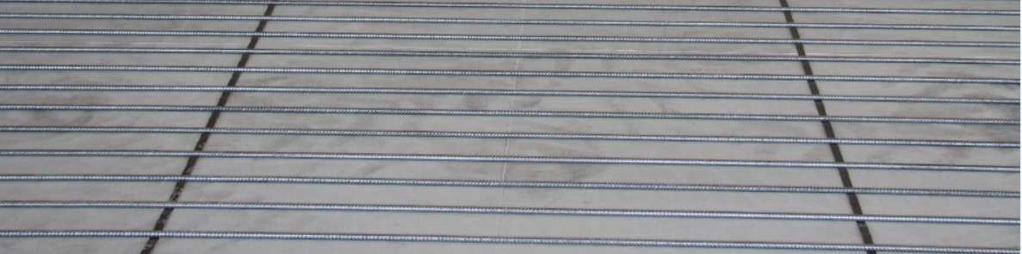

13 THE ROLLED OUT CARPET PICTURE A KIGÖRDÍTETT SZŐNYEG VASALÁSI KÉPE

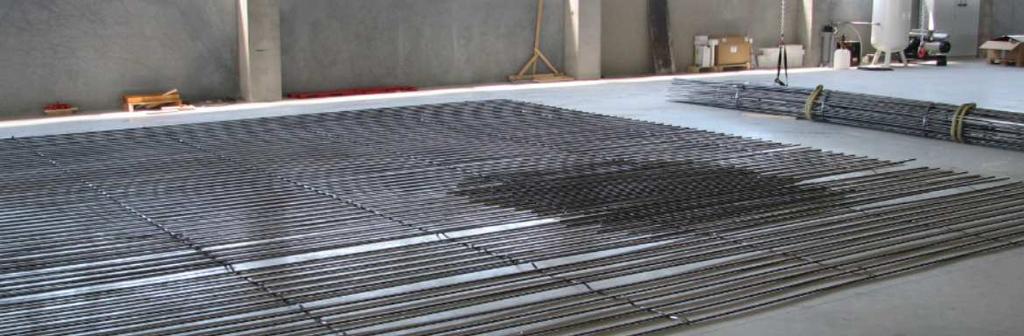

14 THE ROLLED OUT CARPET PICTURE A KIGÖRDÍTETT SZŐNYEGVASALÁS KÉPE

15 2. THE USED STEEL MATERIALS AND QUALITY CONTROL -AZ ALKALMAZOTT ACÉL ANYAGOK ÉS MINŐSÉGELLENŐRZÉSE THE USED STEEL MATERIAL IS DELIVERED BY FERROTRANS KFTWHO IS WORKING WITH OWN QUALLITYCONTROL. THE BAMTEC CARPETS ARE MADE FROM MATERIAL BHB WHICH HAS THE SAME MECHANICAL PROPERTIES THEN THE GENERAL USED B500 STEEL. AZ ALAPANYAG SZÁLLÍTÓ A FERROTRANSKFT, AKI BELSŐ MINŐSÉG ELLENŐRZÉST MŰKÖDTET, ÍGY A MA ÁLTALÁNOSAN HASZNÁLT B500SZILÁRDSÁGI OSZTÁLYÚ ACÉLLAL EGYENLŐ SZILÁRDSÁGÚ ÉS ÖSSZETÉTELŰ BHB JELŰ ACÉLBÓL KÉSZÜLNEK A BAMTEC SZŐNYEGEK.

16 QUALITY CONTROL FROM FERROTRANSZ KFT- MINŐSÉGI BIZONYLAT A FERROTRANSZ KFT-TŐL

17

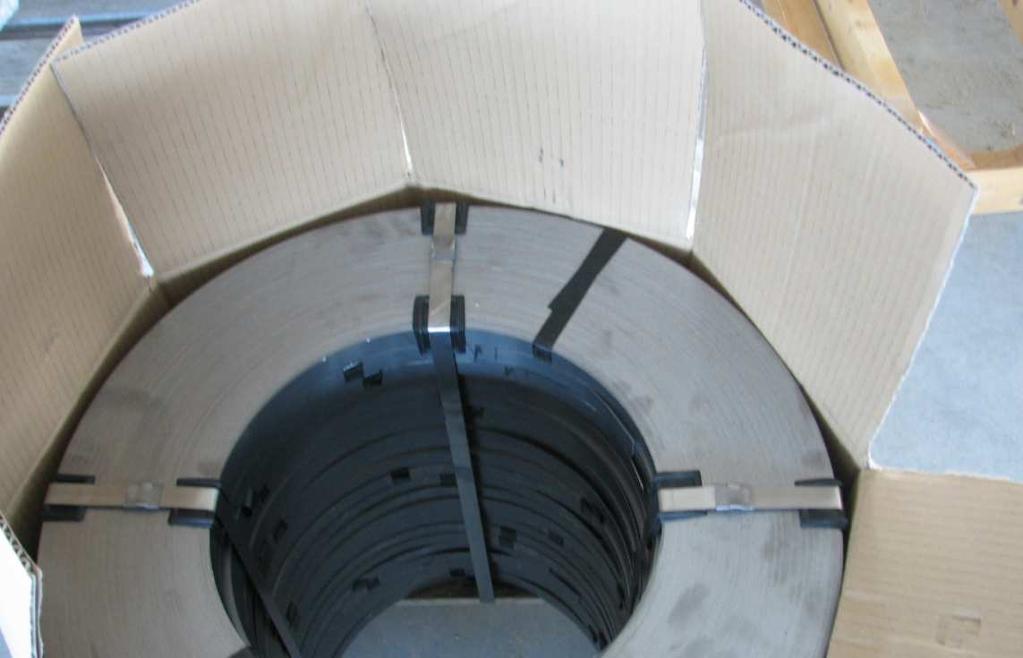

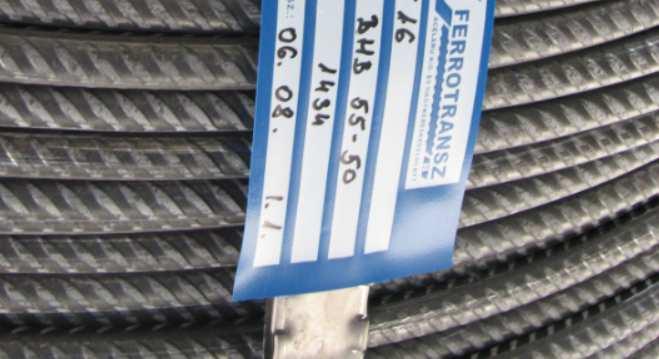

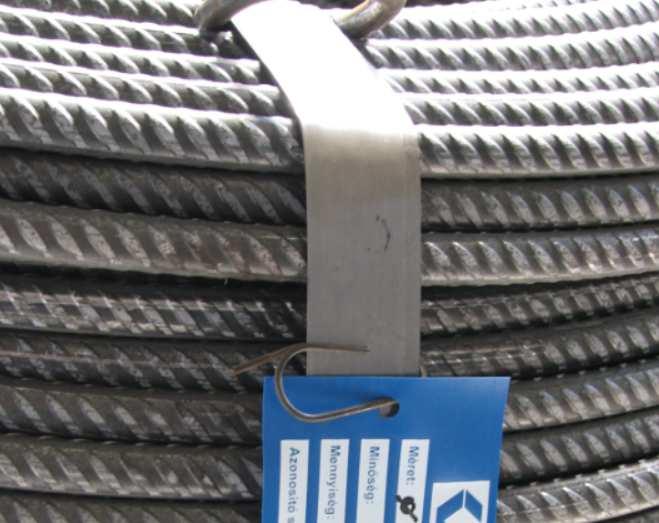

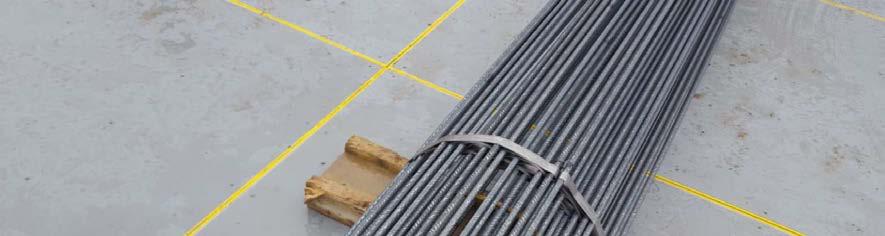

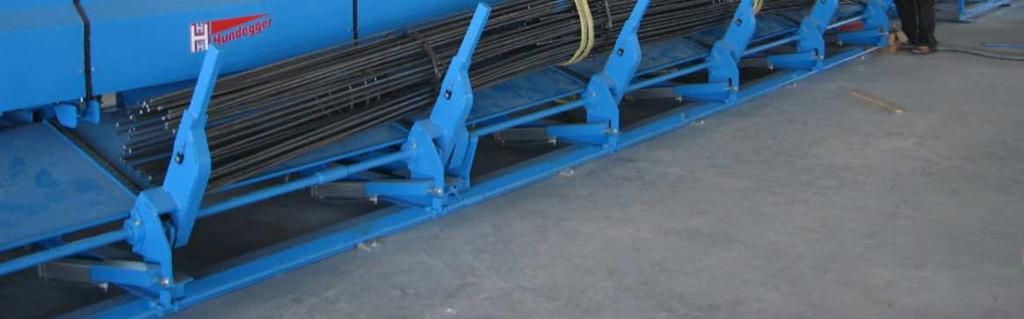

18 THE SPIRAL-COIL STEEL A TEKERCSBEN SZÁLLÍTOTT ALAPANYAG

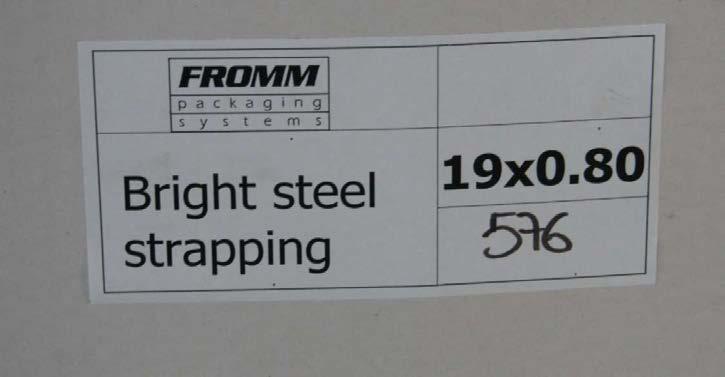

19 THE FIXING TAPE MEASUREMENTS -19 MM WITH AND 0,8 MM THICK A SZŐNYEG ELEMEKET ÖSSZEKÖTŐ SZALAG -19 MM SZÉLES ÉS 0,8 MM VASTAG THE SINGLE ELEMENTS FIXING TAPE A SZÁLVASAKAT ÖSSZEKÖTŐ SZALAG TEKERCS

20 VERGLEICH PREISENTWICKLUNG / DIVERSE INDIZES (QUELLE: VÖBV) Year tonna BAMTEC CARPET PRODUCTION IN HUNGARY

21 3. WHERE THE BAMTECWAS USED IN HUNGARY -AHOL A BAMTEC ALKALMAZÁST NYERT MAGYARORSZÁGON TYPE QUANTITY OF THE PRODUCTION OF THE LAST YEARS NYÍREGYHÁZA(APEHBUILDING): FOUNDATION PLATE, PLATES, STIFFENING CORE-WALLS THE FIRST USE BAMTEC CARPET IN HUNGARY NYÍREGYHÁZA - APEH 2009 FOUNDATION PLATE ALAPLEMEZ

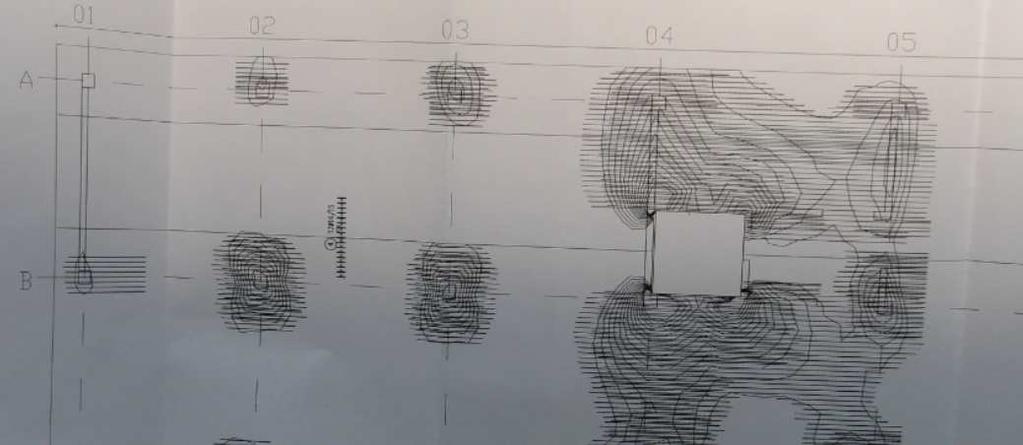

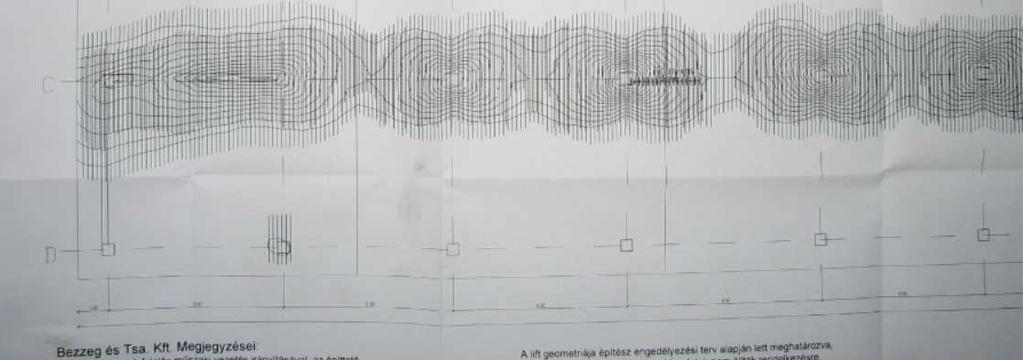

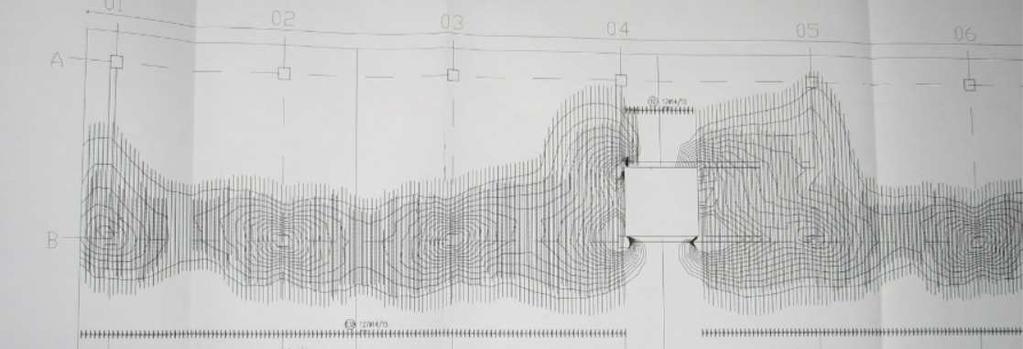

22 PRODUCTION PLAN WITH FEM-ISOLINES A GYÁRTÁSI TERV FEM SZINTVONALAKKAL

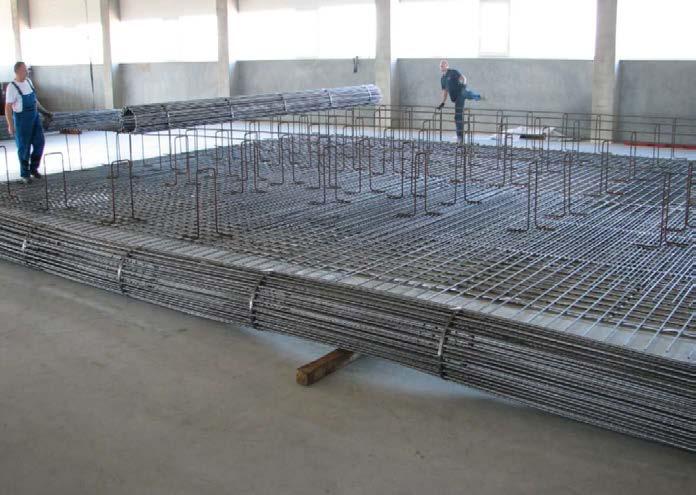

23 TEST OF THE CONSTRUCTION PRÓBASZERELÉS TEST ASSEMBLY IN THE PRODUCTION HALL - PRÓBA SZERELÉS A GYÁRTÓ CSARNOKBAN

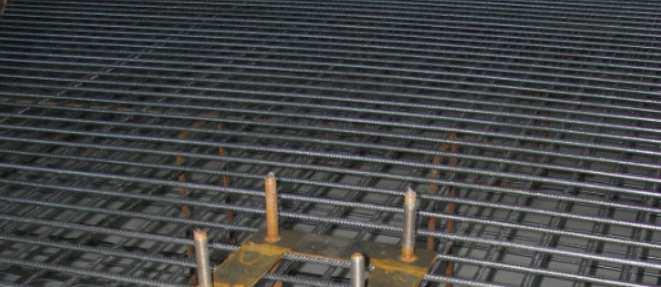

24 SHOP ASSEMBLY PRÓBASZERELÉS

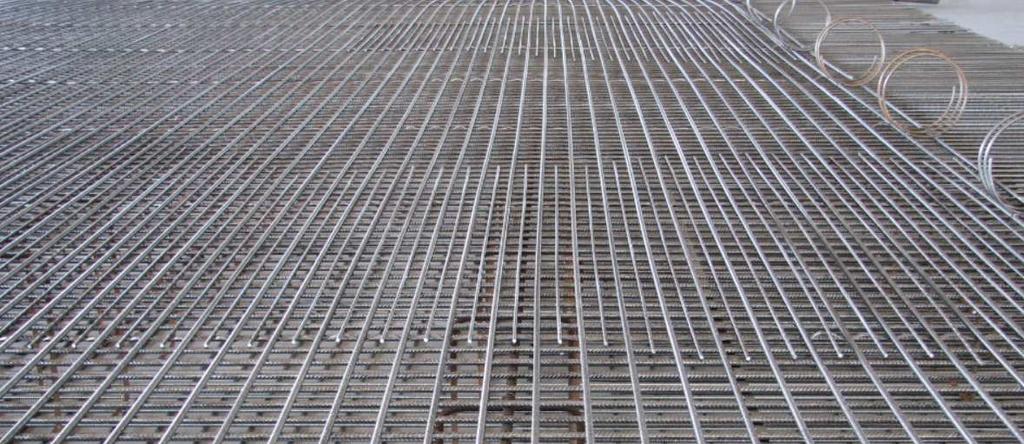

25 TEST ASSEMBLY OF THE REINFORCEMENT PRÓBASZERELÉS

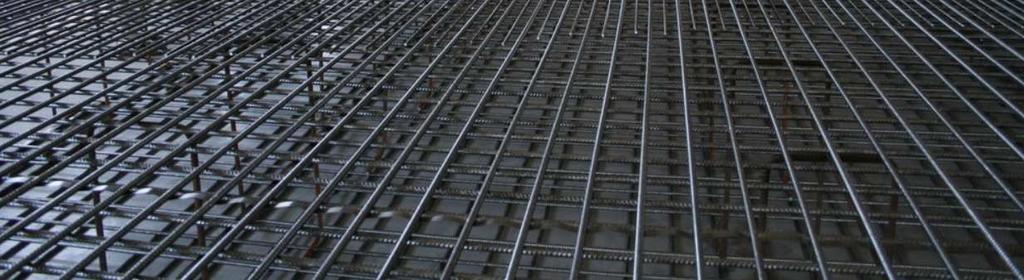

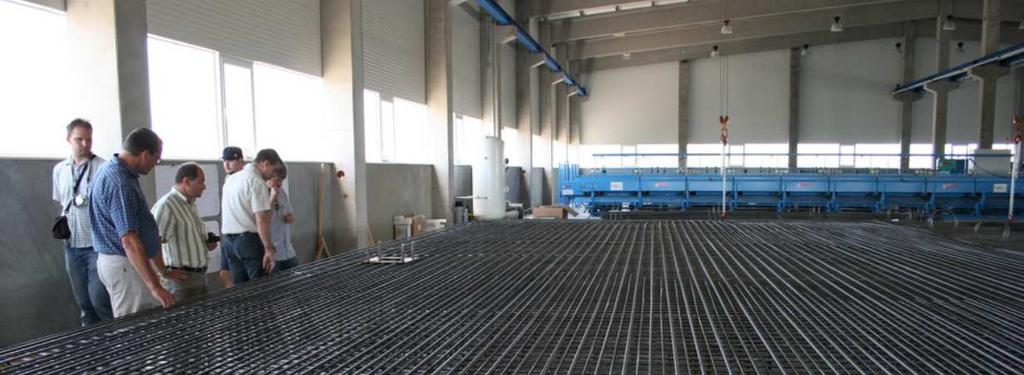

26 THE READY REINFORCEMENT-CONTROLL A PRÓBA SZERELT ALAPLEMEZ VASALÁS ÁTVÉTELE

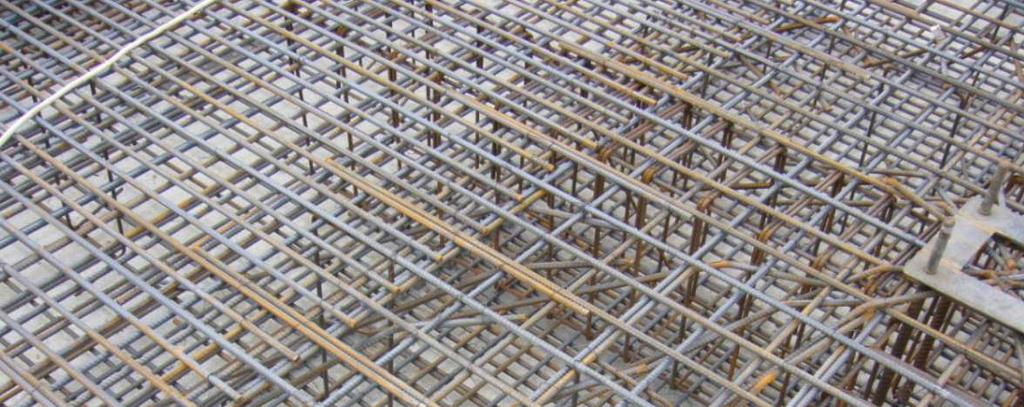

27 CONSTRUCTION ON THE SITE A HELYSZÍN NYIREGYHÁZA FOUNDATION REINFORCEMENT ON THE SITE A MEGVALÓSULT HELYSZÍNI SZERELÉS

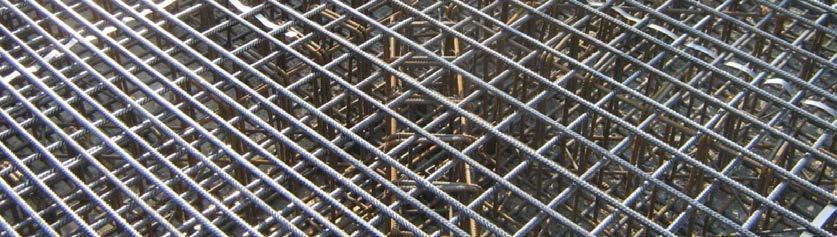

28 PREPARED FOR CONCRETING BETONOZÁSRA ELŐKÉSZÍTVE

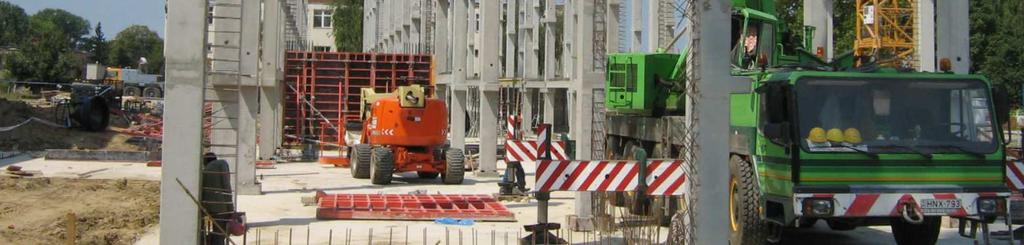

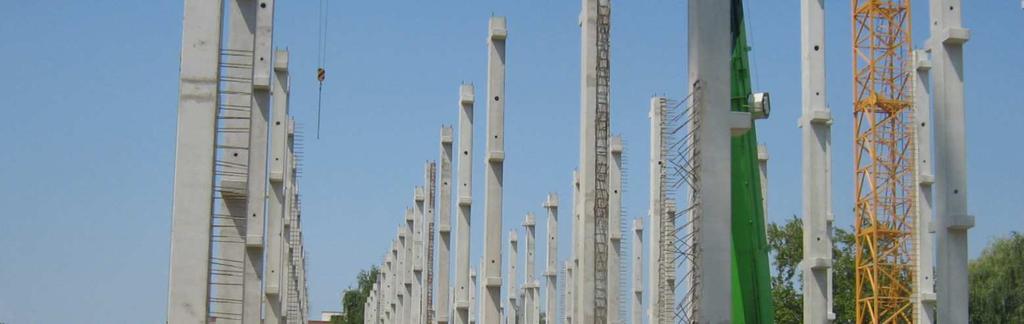

29 THE UPPER STRUCTURE FELSZERKEZET

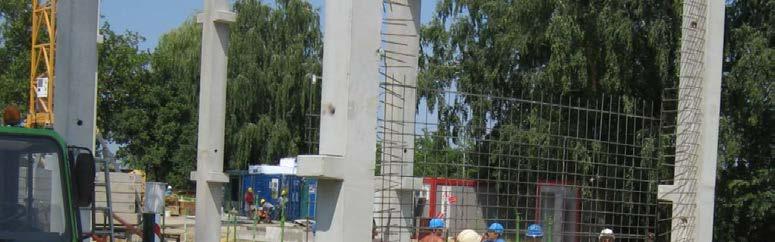

30 STIFFENING WALL RF BAMTEC MEREVÍTŐ FAL BAMTEC VASALÁSBÓL

31 VÁC(TESCO): WATER RESERVOIR, FOUNDATION PLATE AND SIDE WALLS WATER RESERVOIR FOR TESCO AT VÁC - WATER RESERVOIR FOR TESCO AT VÁC VÁC-TESCO VÍZTÁROZÓ

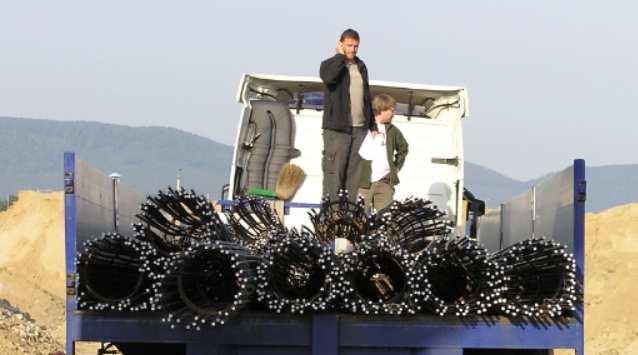

32 THE FIRST TRANSPORT WITH BAMTEC CARPETS A SZŐNYEGEK ELSŐ KISZÁLLÍTÁSA

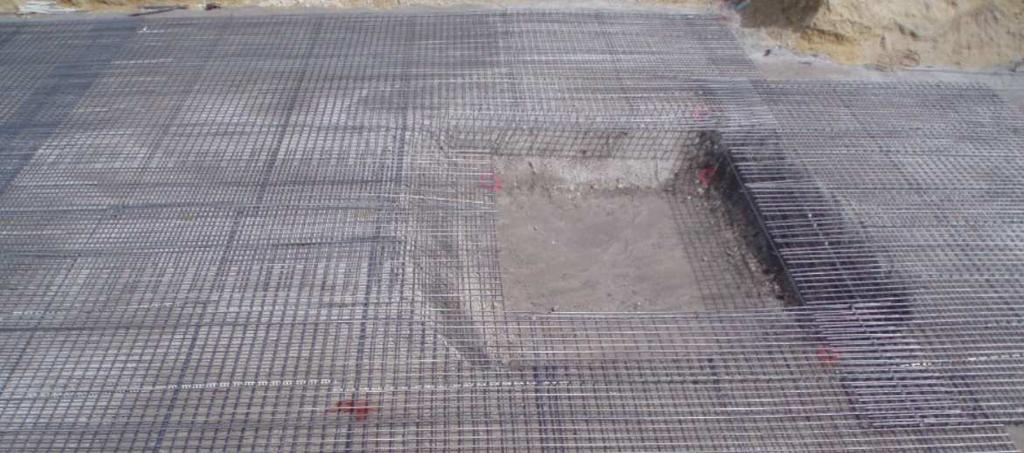

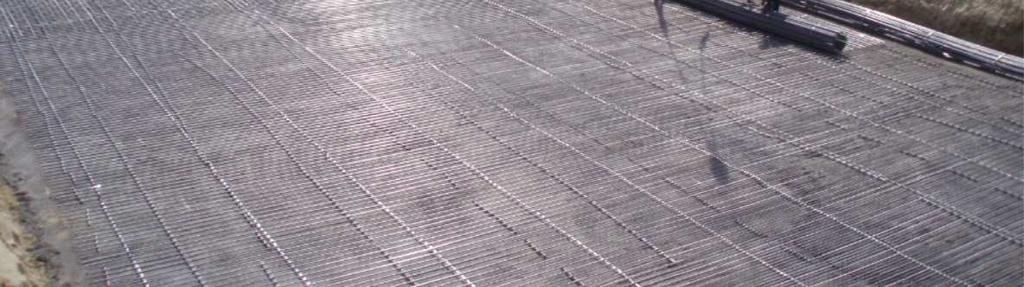

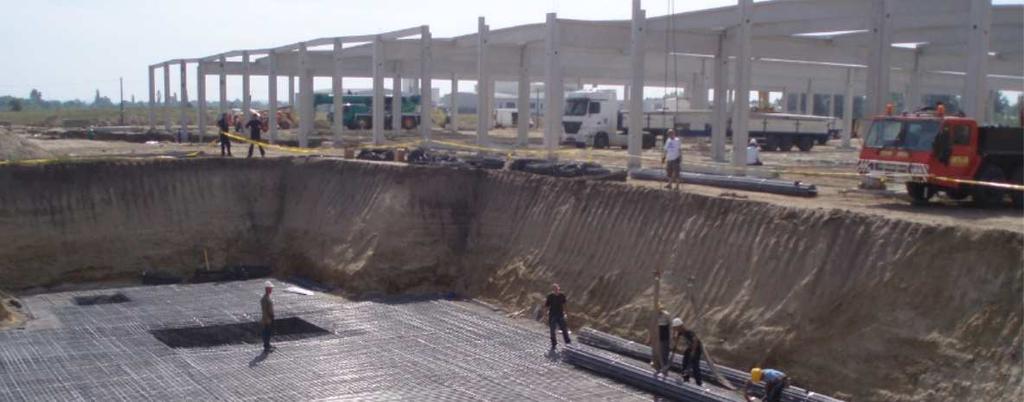

33 BAMTEC CARPETS FOR FOUNDATION SLAB AZ ALAPLEMEZ BAMTEC VASALÁSA

34 BAMTEC ROLLOUT BAMTEC SZŐNYEGEK KITERÍTÉSE

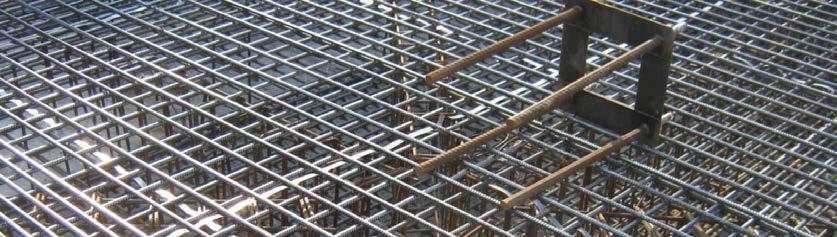

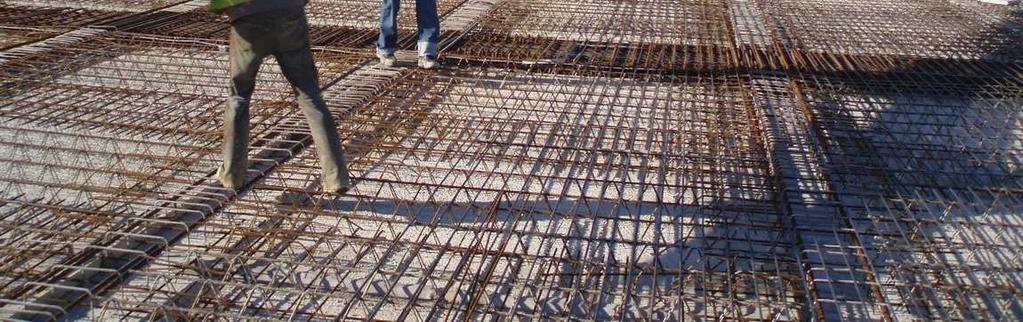

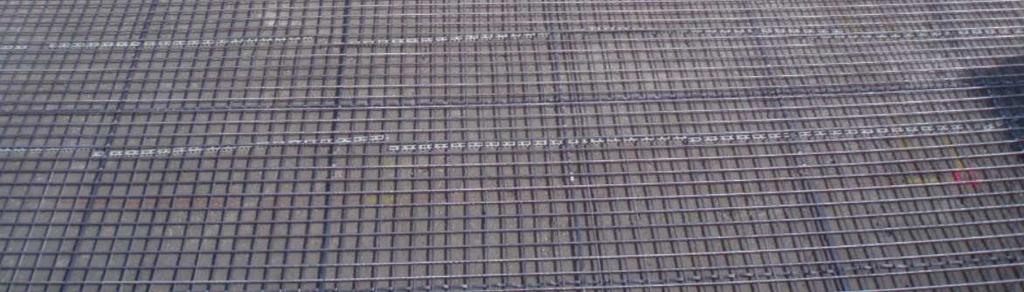

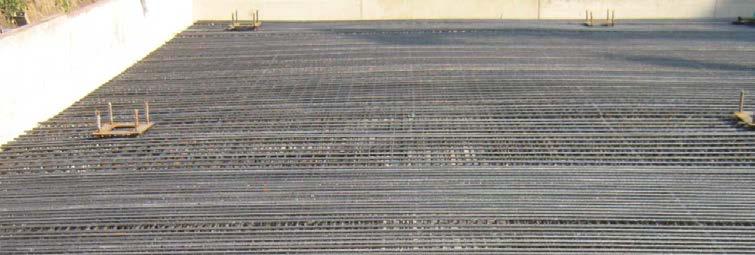

35 READY REINFORCEMENT FOR THE BOTTOM LAYER A KÉSZ ALSÓ HÁLÓ

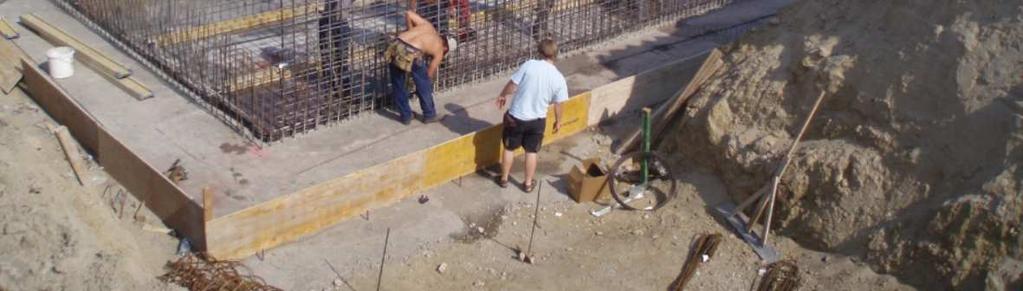

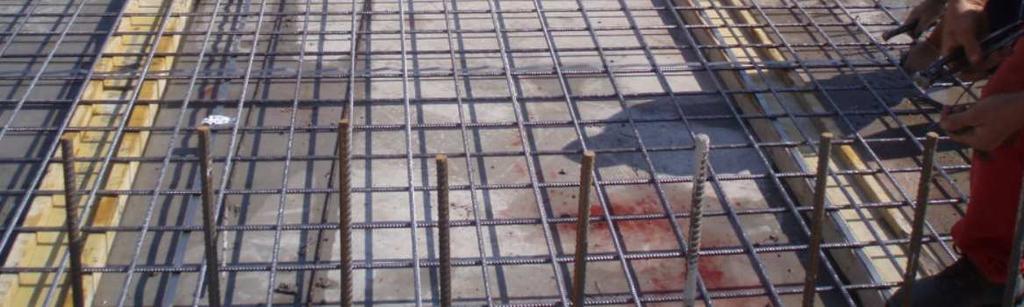

36 PREPARING THE SIDEWALL REINFORCEMENT FROM BAMTEC CARPETS AZ OLDALFAL VASALÁS ELŐKÉSZÍTÉSE BAMTEC SZŐNYEGBŐL

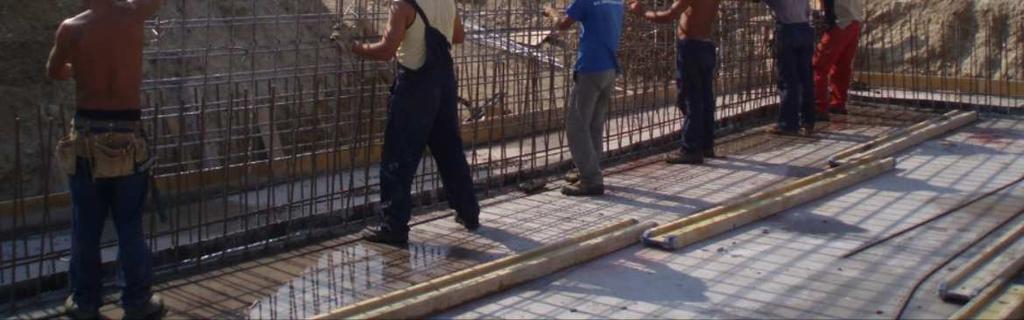

37 BUILT IN THE READY SIDEWALL REINFORCEMENT AZ OLDALFAL VASALÁS BEEMELÉSE

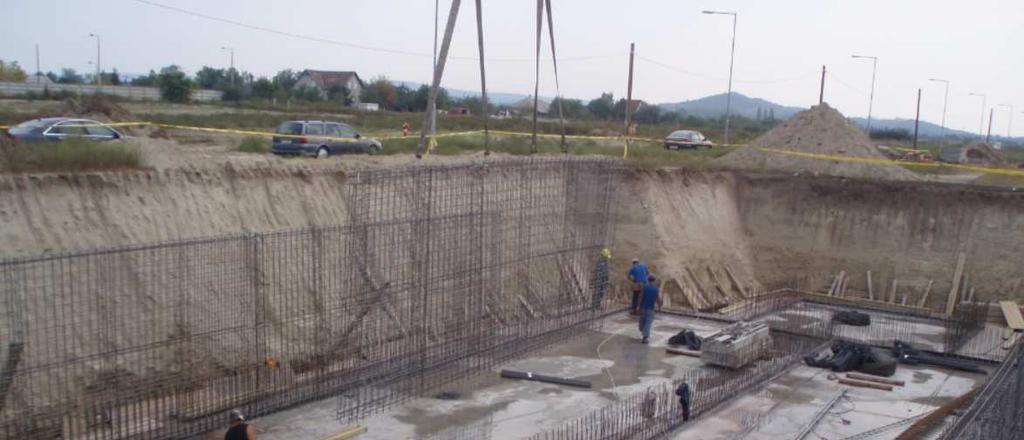

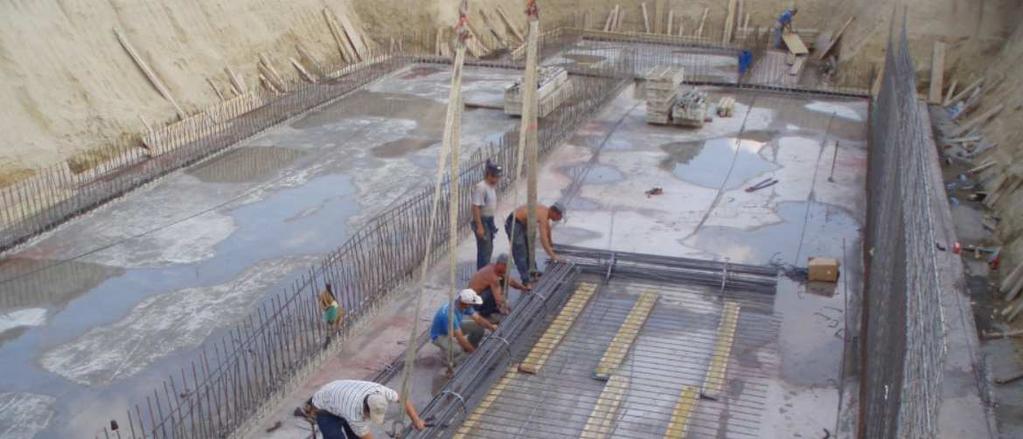

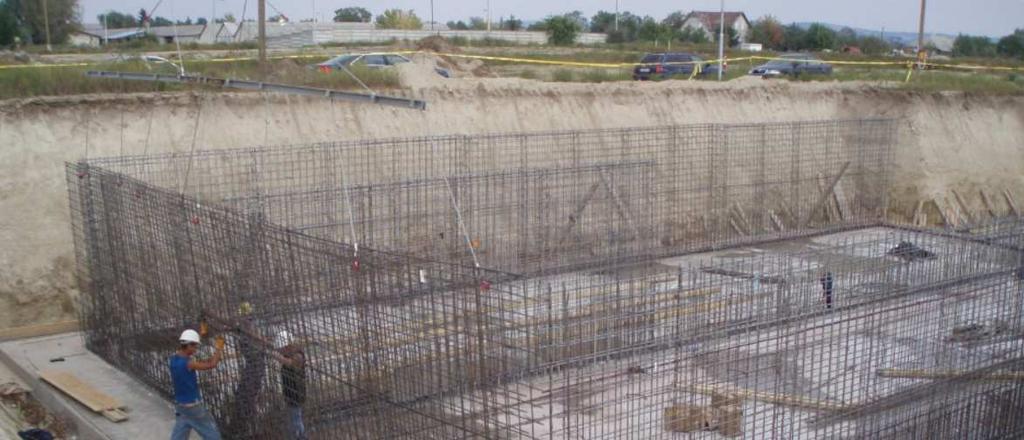

38 FOUNDATION SLAB AND SIDE WALL AZ ALAPLEMEZ ÉS OLDALFAL ÖSSZEÉPÍTÉSE

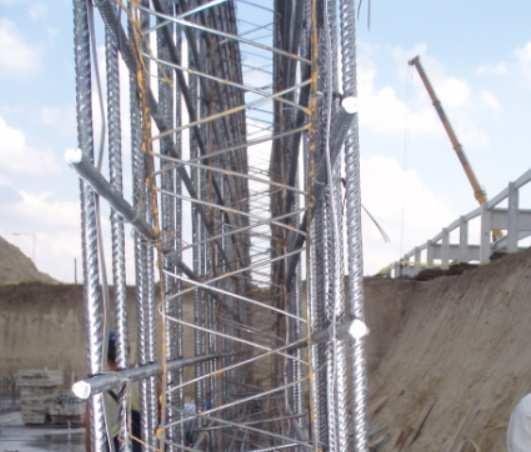

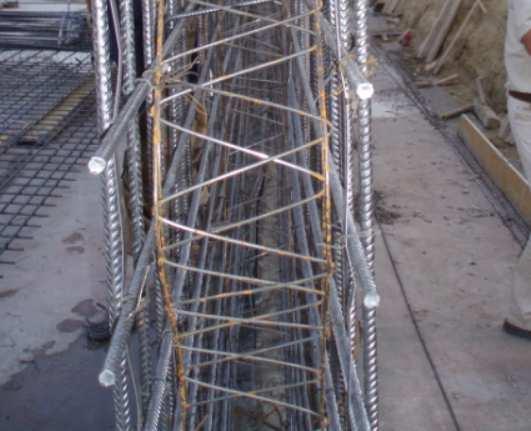

39 STIFFENING INTHE SIDEWALL REINFORCEMENT AZ OLDALFAL VASALÁS MEREVÍTÉSE

40 MORE STEPS TO BUILT INN THE REINFORCEMENT TOVÁBBI LÉPÉSEK A VASALÁS KIALAKÍTÁSNÁL

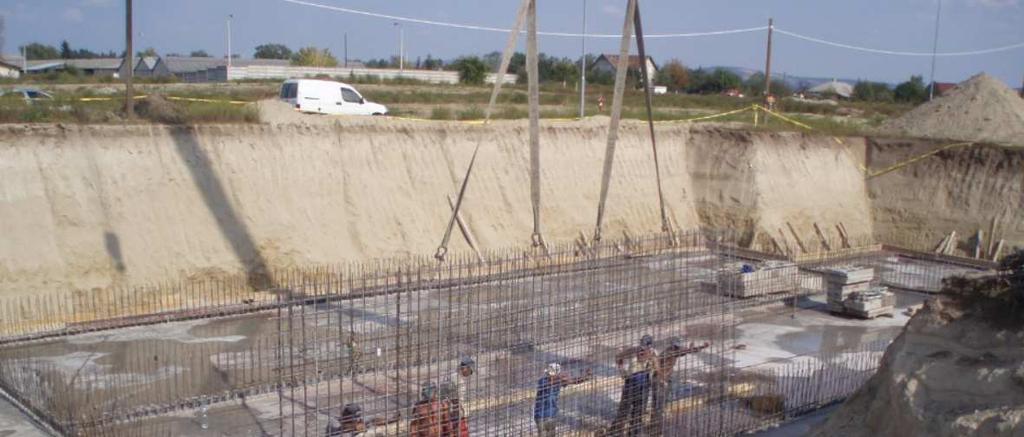

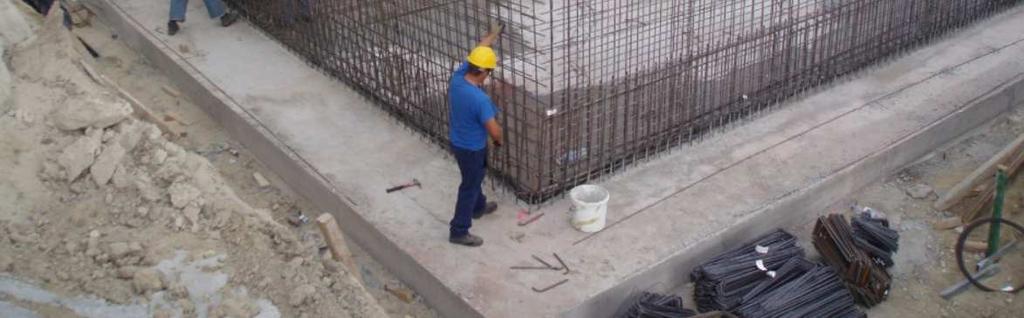

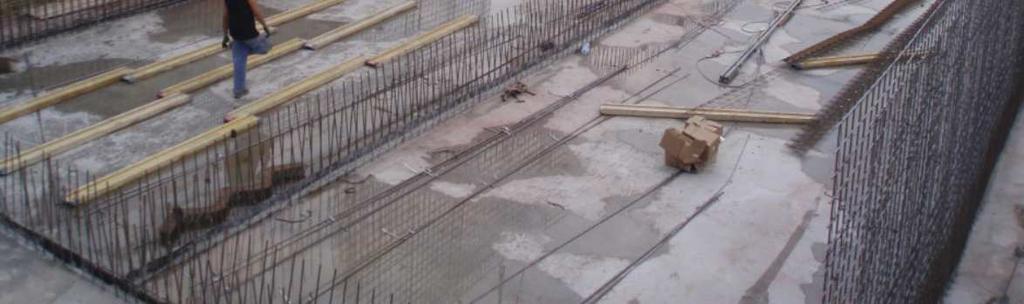

41 START SIDE WALL REINFORCEMENT OLDALFAL VASALÁS ELHELYEZÉSE

42 NEARLY READY SIDE WALL REINFORCEMENT A MAJDNEM KÉSZ OLDALFALVASALÁS

43 FERIHEGY: AIRPORT FÖDÉM, PLATES VISITING BY FAMILY HAUSSLER THE SITE 2010

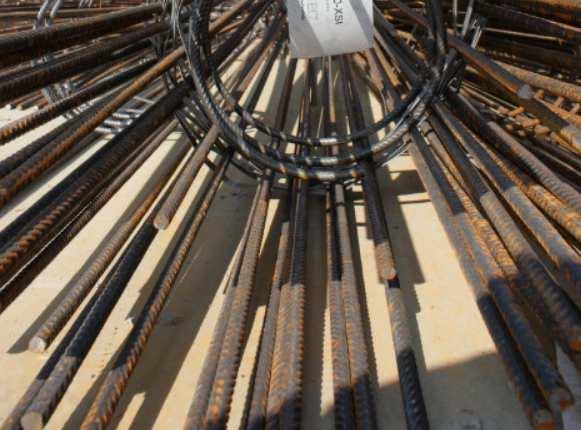

44 TRANSPORT OS BAMTEC CARPET BAMTEC SZŐNYEG KISZÁLLÍTÁSA

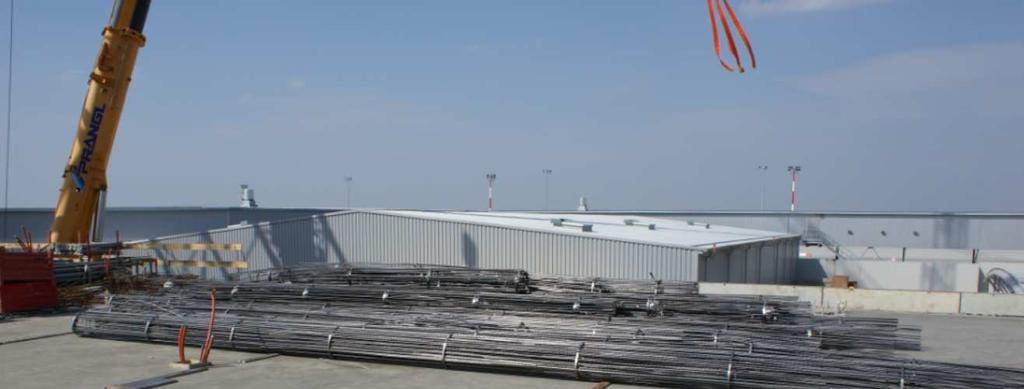

45 TRANSPORTED BAMTEC CARPETS ON THE SITE AZ ÉPÍTÉS HELYSZÍNRE KISZÁLLÍTOTT BAMTEC TEKERCSEK

46 PREPARED THE ROLLOUT KITERÍTÉSRE ELŐKÉSZÍTVE

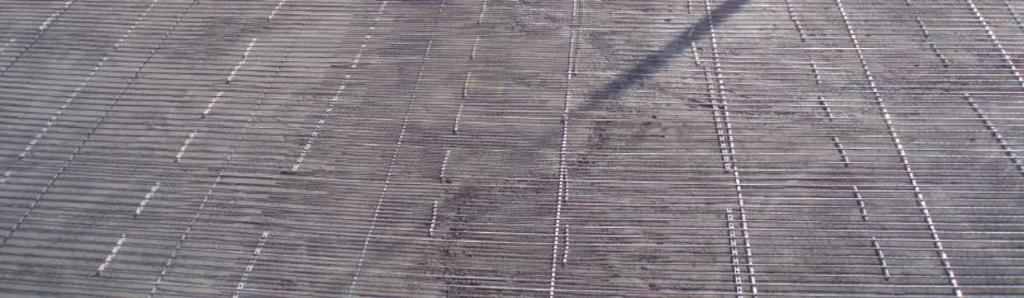

47 THE BOTTOM CARPETS TO ROLLOUT AZ ALSÓ VASALÁSI TEKERCSEK

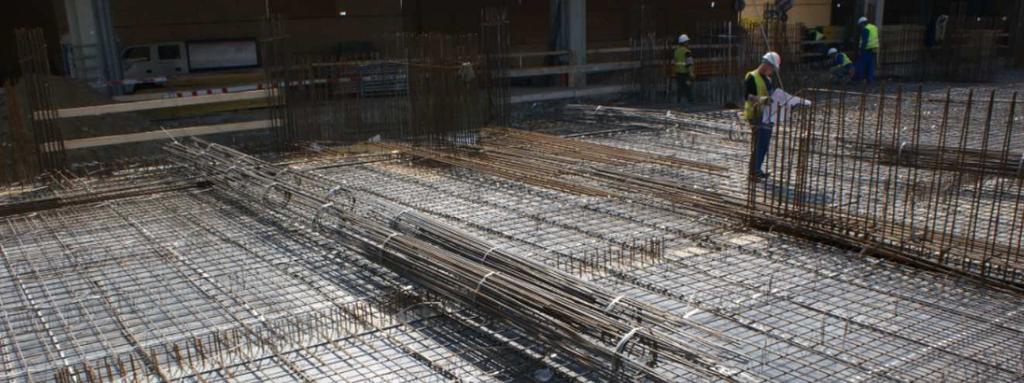

48 READY REINFORCEMENT WITH SINGLE REBAR S AND PUNCHING REINFORCEMENT A KÉSZ VASALÁS EGYEDI ÉS ÁTSZÚRÓDÁSI VASAKKAL

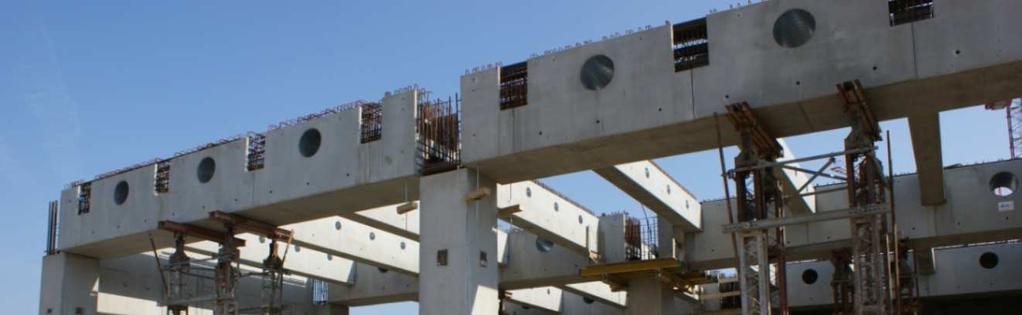

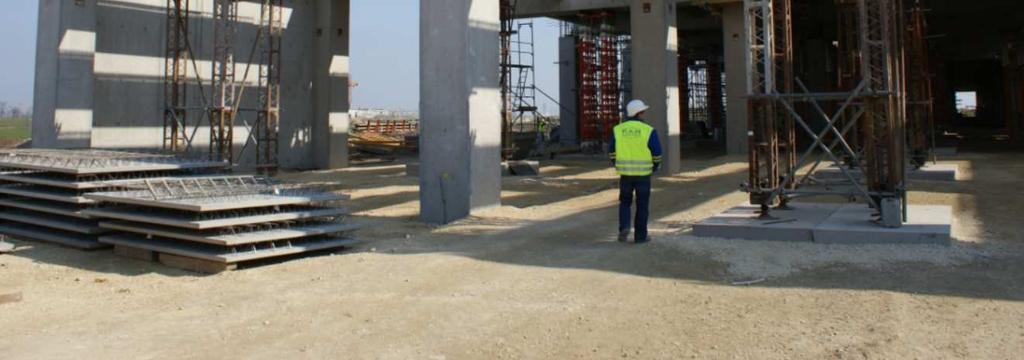

49 KECSKEMÉT MERCEDES LACKIERUNG FLOOR m 2 PLATE ON FILIGRANELEMENT m 2 PREFABRICATED FRAME STRUCTURE ELŐREGYÁRTOTT VÁZSZERKEZET

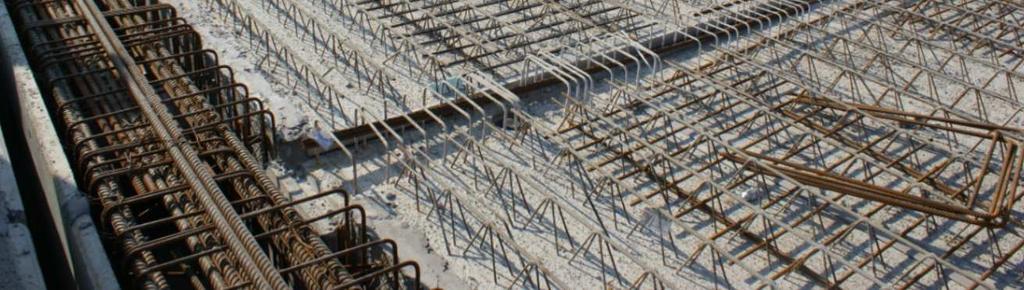

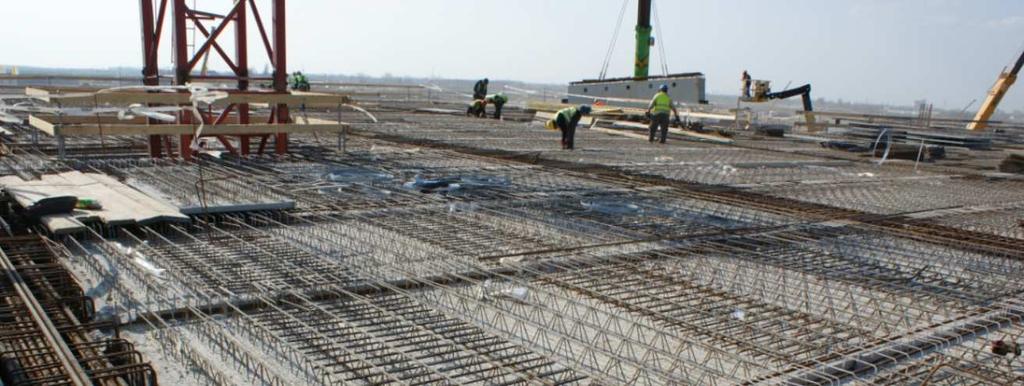

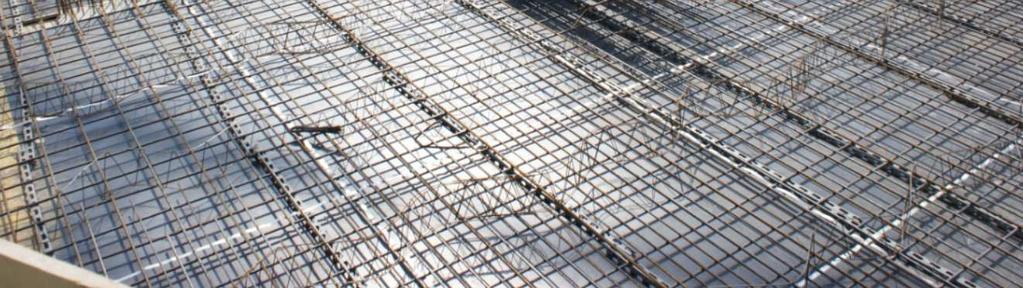

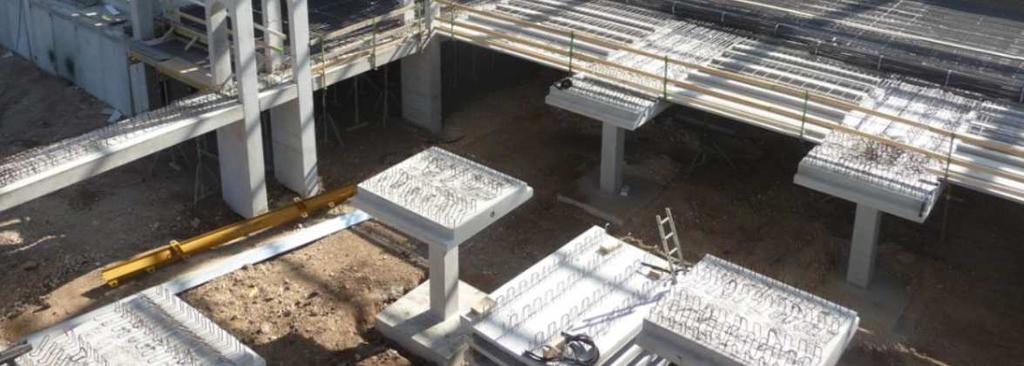

50 FILIGRANFLOOR ELEMENT + BAMTECCARPETS ZSALUPANELES FÖDÉM+BAMTEC

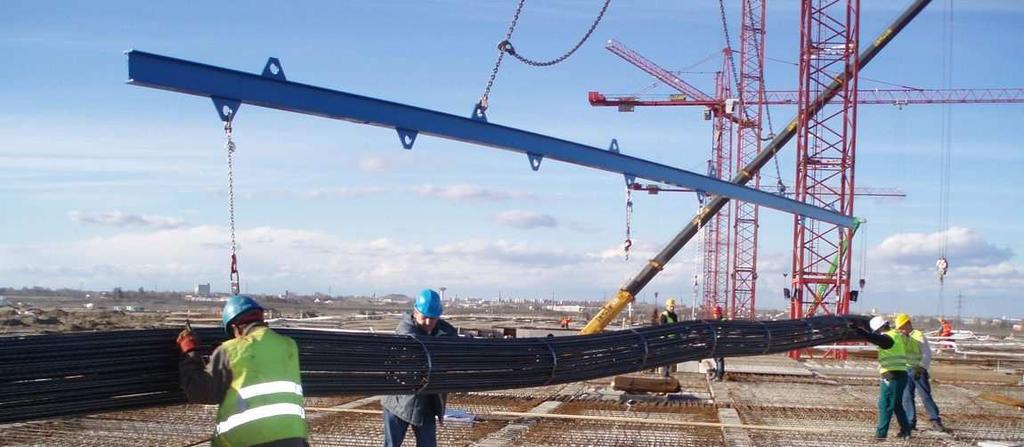

51 ROLLOUT BAMTEC CARPET BAMTEC BEEMELÉSE ÉS KITERÍTÉSE

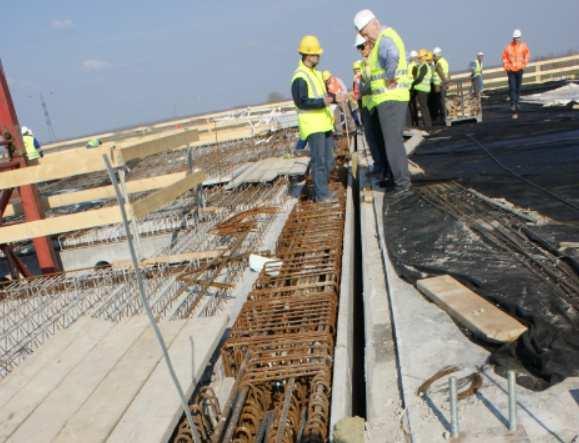

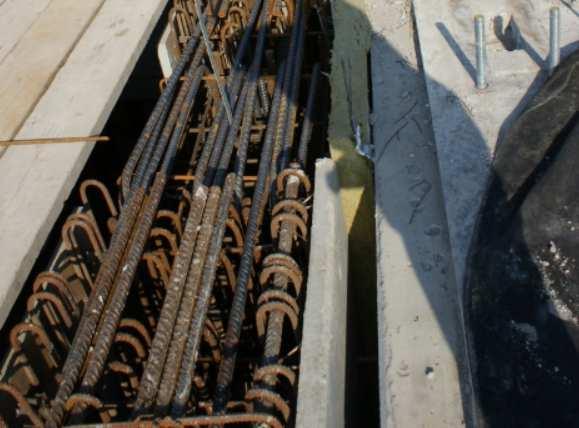

52 AHEAD MONTIERTBEAM REINFORCEMENT ELŐRE BESZERELT HELYSZÍNI VASALÁS

53 ALGIDA-VESZPRÉM FLOOR m 2 FLOOR REINFORCEMENT FROM BAMTEC AND OTHER INNOVATION A EGYÉB INNOVÁCIÓVAL IS KIALAKÍTOTT FÖDÉM ESETÉBEN MEGVALÓSULT ALKALMAZÁST MUTATTA

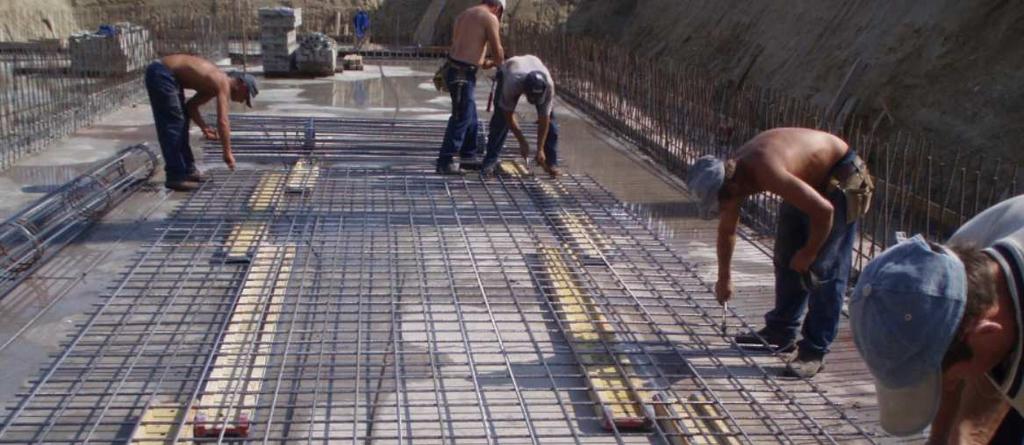

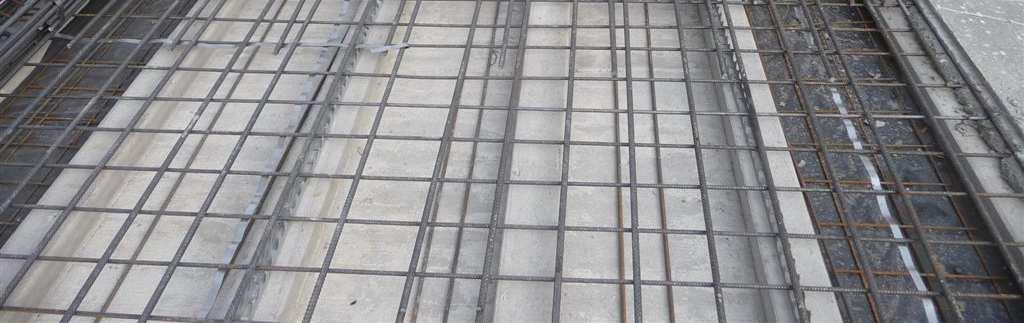

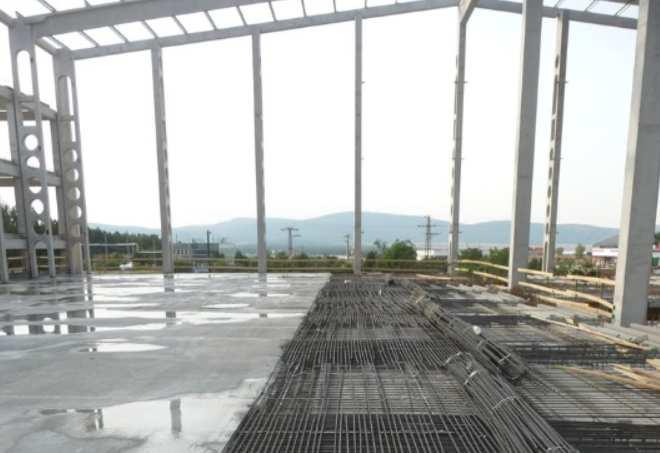

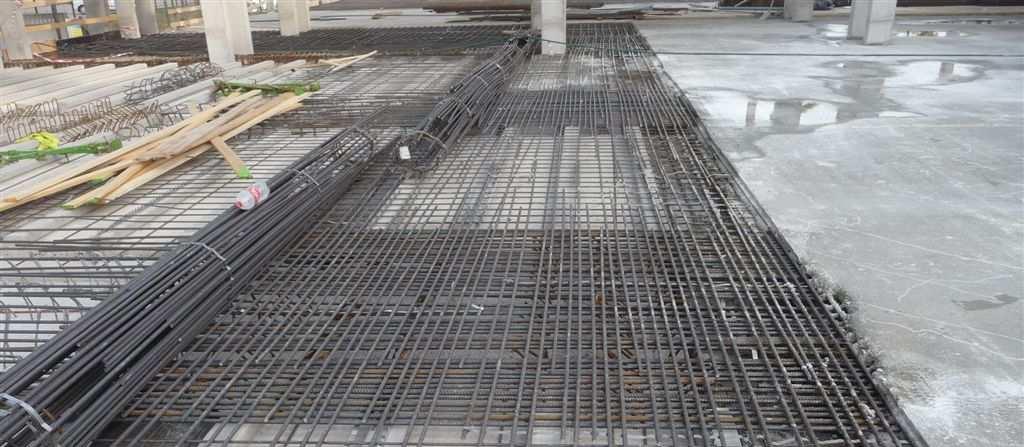

54 ROLLOUT THE TOP LAYER IN CROSS DIRECTION A FELSŐ VASALÁS KERESZTIRÁNYÚ TERÍTÉSE

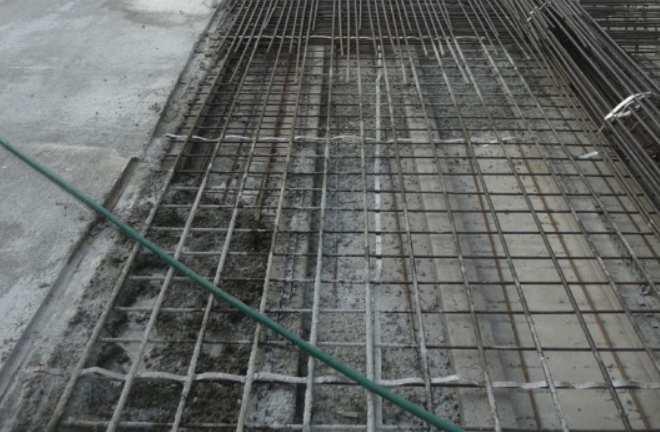

55 WORKING LINE MUNKAHÉZAG

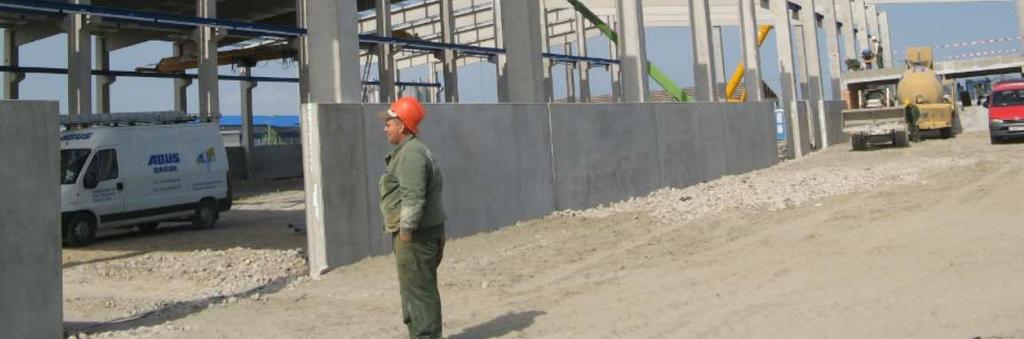

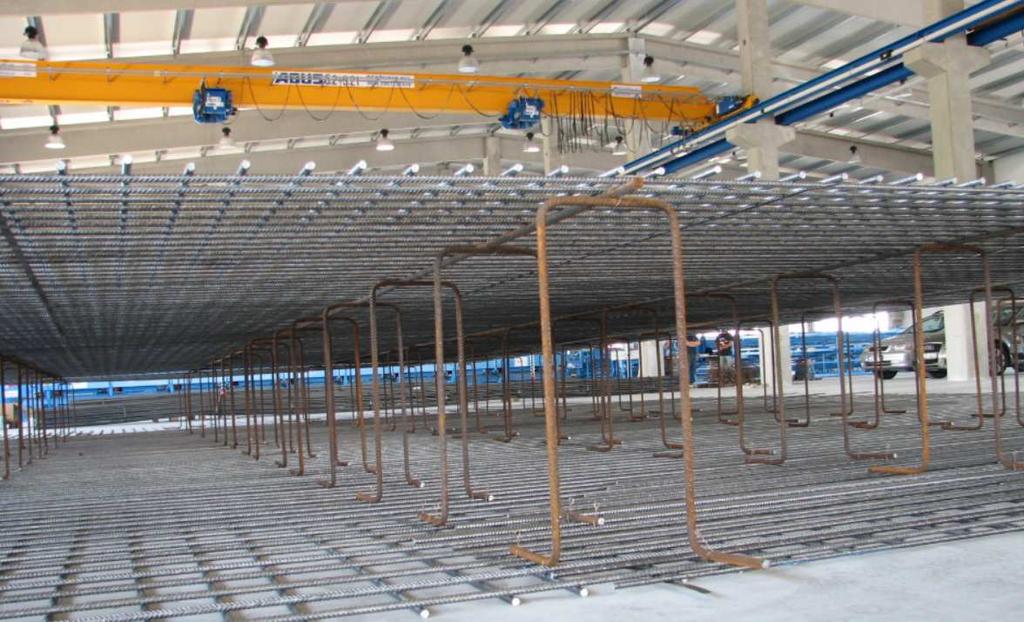

56 KECSKEMÉT MERCEDES KAROHAL FLOOR 90000m 2 BAMTEC CARPETS FOR FLOOR

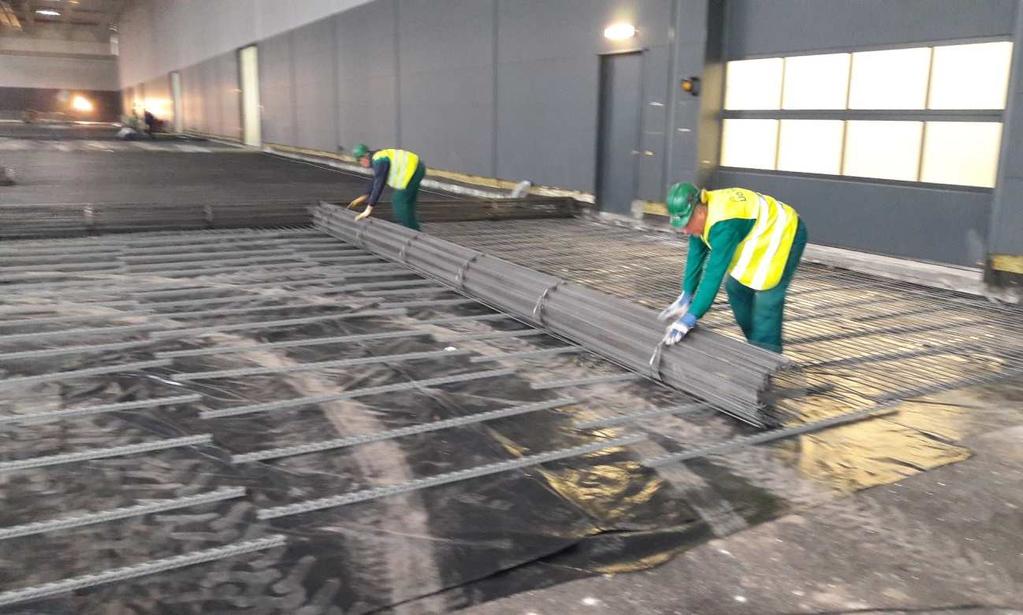

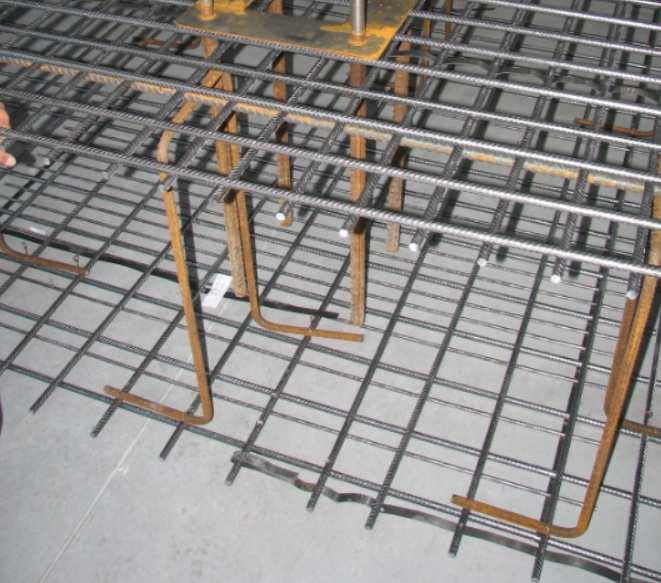

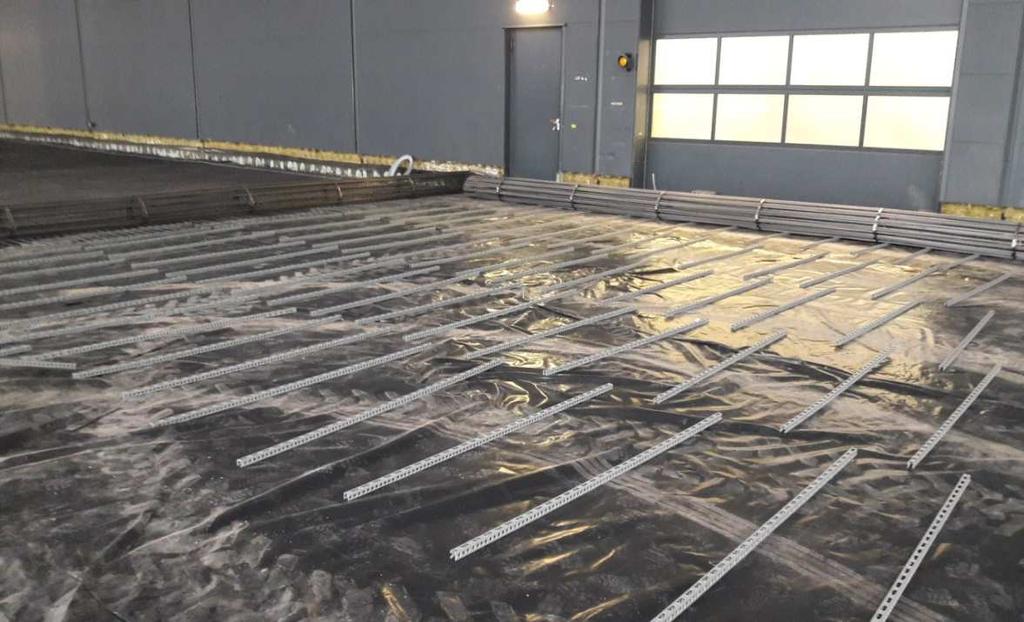

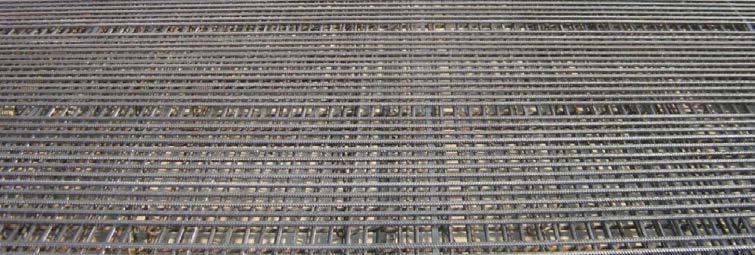

57 FIRST BOTTOM LAYER DISTANCE SPACER AT BOTTOM

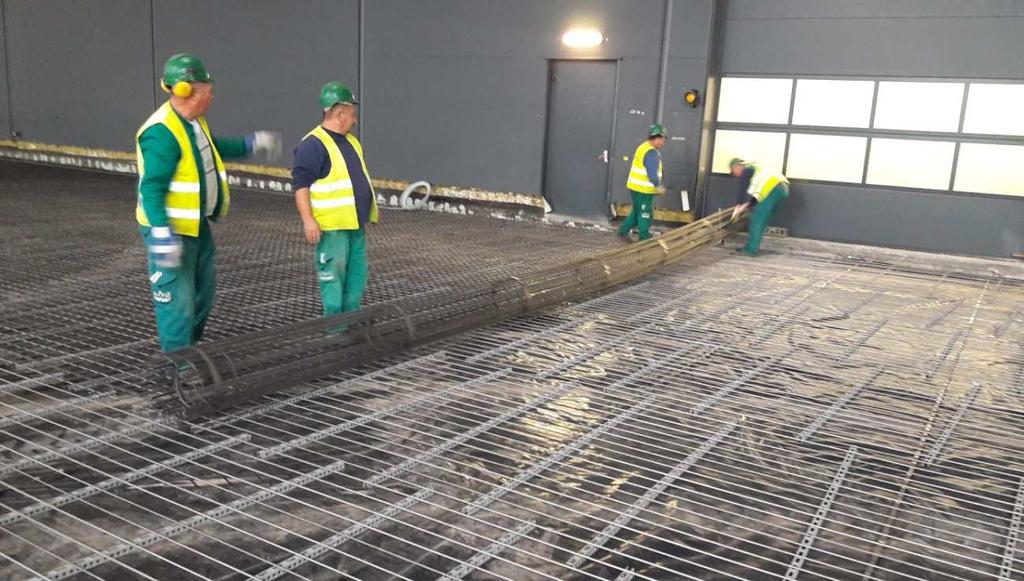

58 FINISHED REINFORCEMENT SECOND BOTTOM LAYER

59 CONCRETING

60 THE READY FLOOR

61 MILLPARK BUILDING PLATES THE FIRST TRANSPORT AZ ELSŐ KISZÁLLÍTÁS

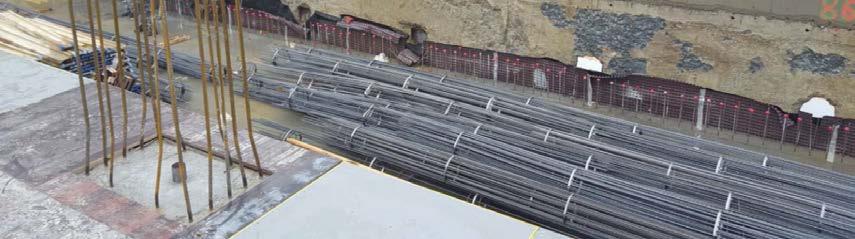

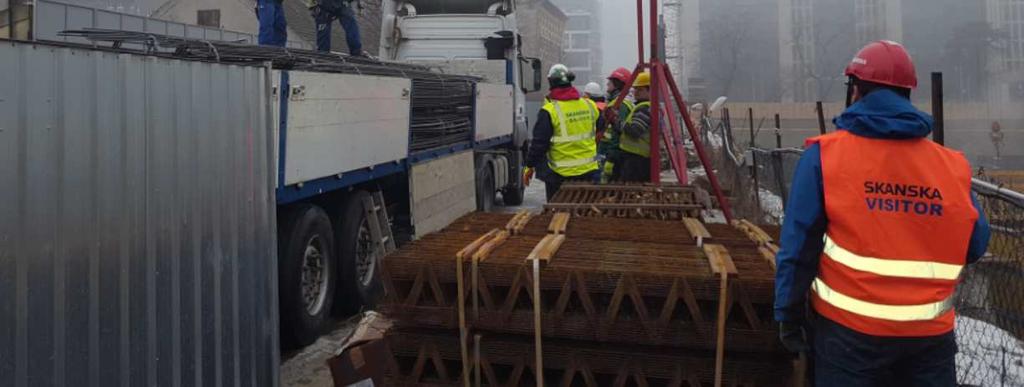

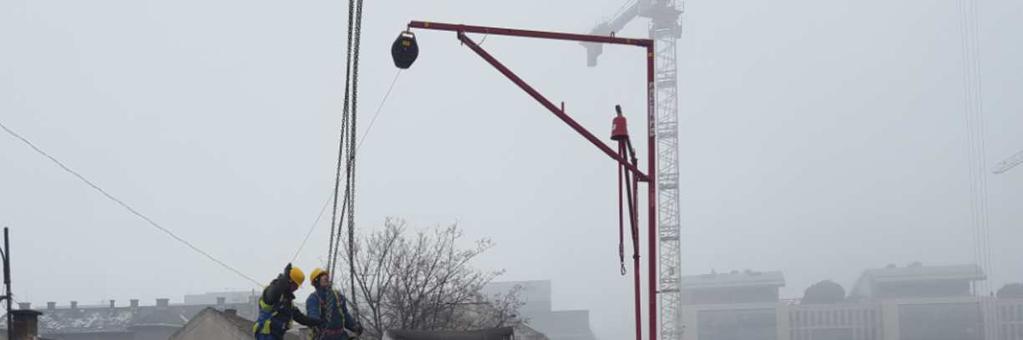

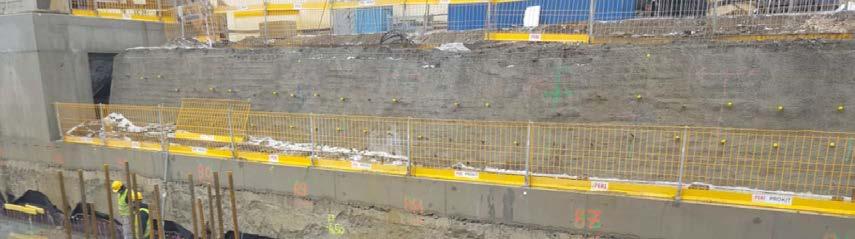

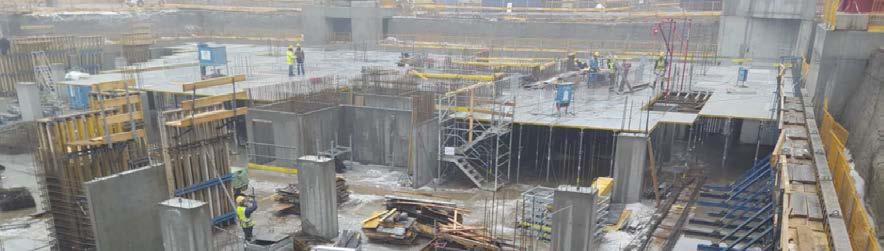

62 FOR ROLL OUT PREPARATED CARPETS KITERÍTÉSRE ELŐKÉSZÍTETT SZŐNYEGEK THE SITE AT THE FIRST TRANSPORT AZ ELSŐ KISZÁLLÍTÁSKOR A MUNKAHELY

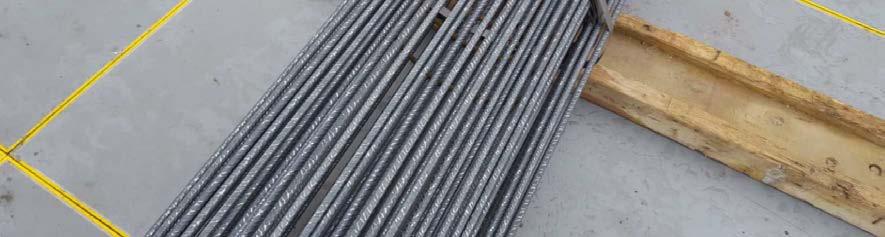

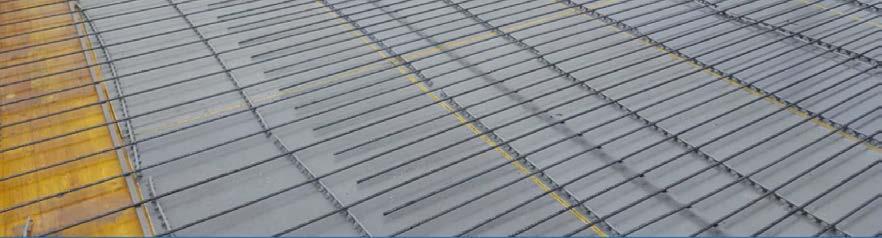

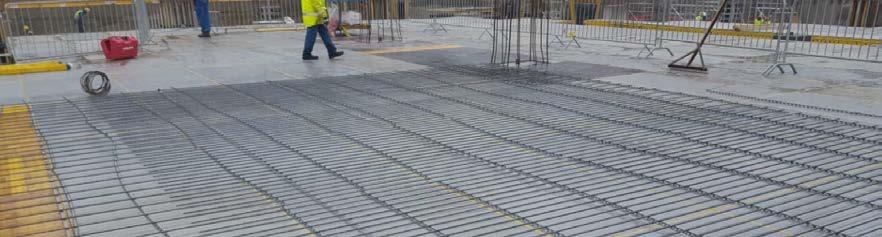

63 READY FOR ROLLOUT KITERÍTÉSRE KÉSZ SZŐNYEG THE FIRST ROLLOUT CARPET AZ ELSŐ KITERÍTETT SZŐNYEG

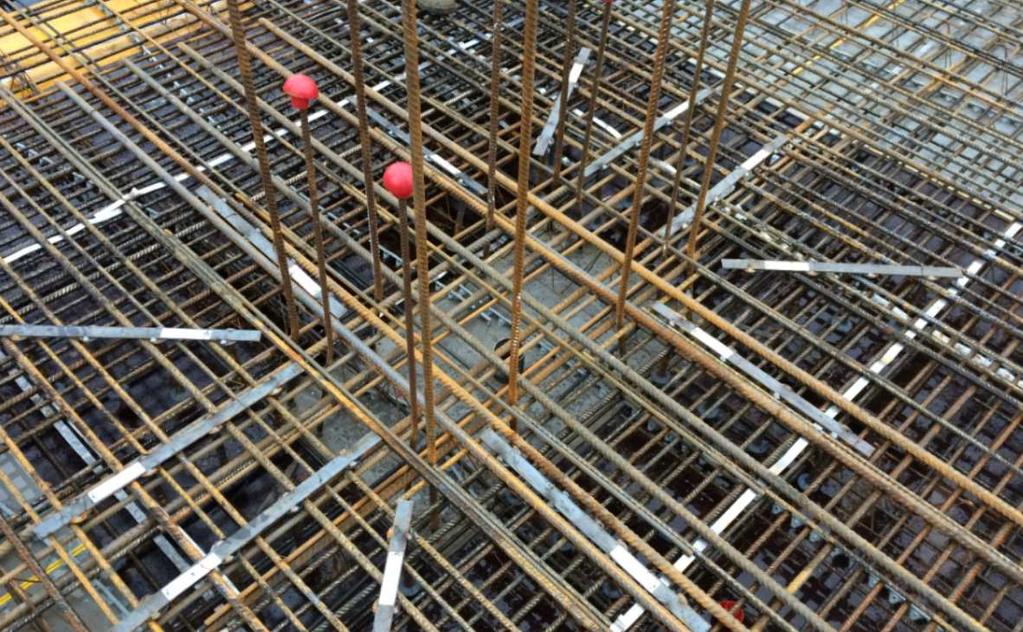

64 BEFORE CONCRETING READY REINFORCEMENT READY REINFORCEMENT BAMTECWITH ADDITION SINGLE BARS AND WITH PUNCHING ELEMENTS A KÉSZ VASALÁS A BAMTEC KIEGÉSZÍTVE EGYEDI VASAKKAL ÉS ÁTSZÚRÓDÁSI VASALÁSSAL

65 4. PARTS OF THE BAMTEC DOCUMENTATION - A SZÜKSÉGES TERVEK TRADITIONEL REINFORCEMENT PLANS BOTTOM LAYER (BASIC + ADDITIONAL) TOP LAYER (BASIC + ADDITIONAL) BAMTECPLANS (DIRECT DESIGN) 1. OVERLAY -ÁTNÉZETI TERV, 2. ROLLING OUT PLANS - KIGÖRDÍTÉSI TERV, 3. PRODUCTION PLAN -GYÁRTÁSI TERV, 4 CONTROL FILE, MACHINE FILE: TEC FILE AND SPECIAL SOFTWARE S TO PRODUCE THE DOCUMENTATION FEM IN HUNGARY AXIS VBEXPRESS BAMTECMODULE-IN HUNGARY TO INTERPRETATION FEM-AXIS

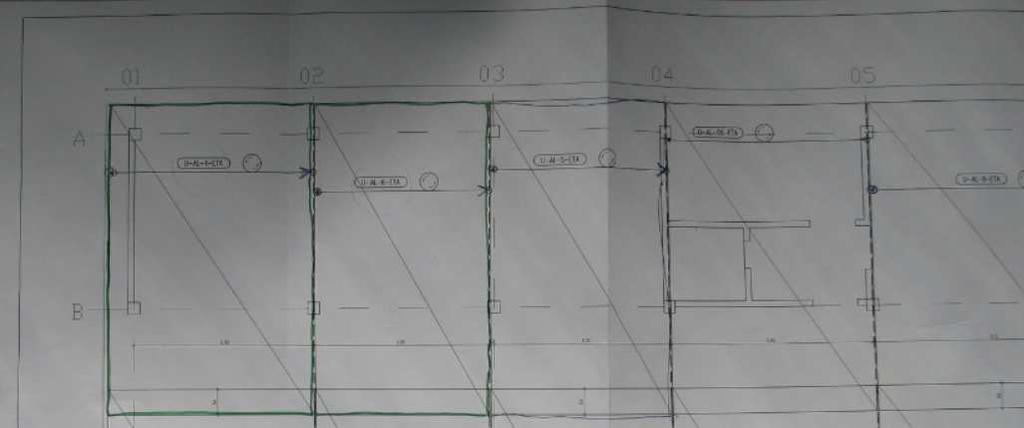

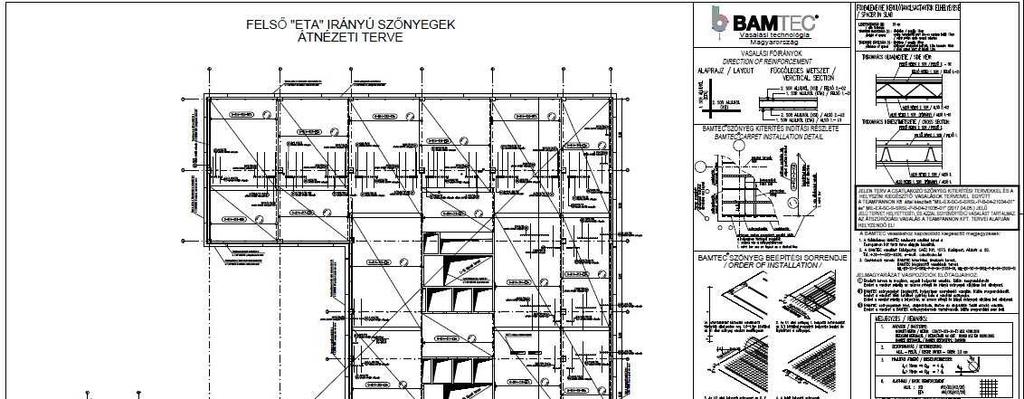

66 OVERLAY PLAN ÁTNÉZETI TERV

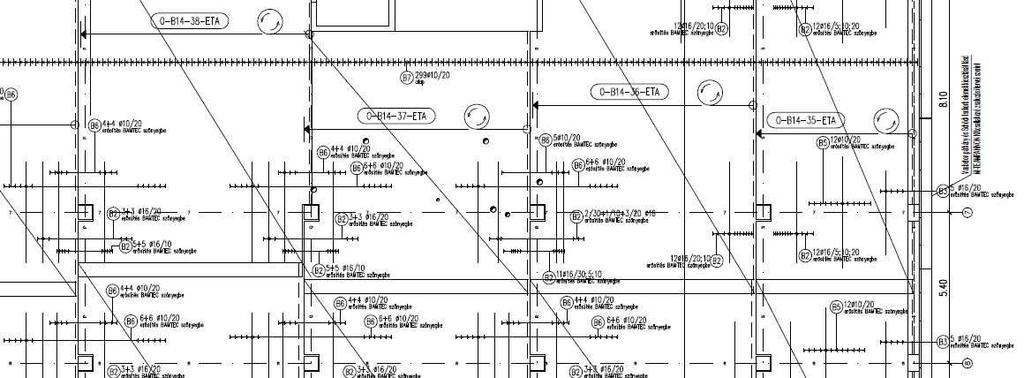

67 DETAIL OF OVERLAY PLAN

68 DETAILS OF PLANNING A TERVEZÉS RÉSZLETEI THE BOTTOMBASIC REINFORCEMENTWITHADDITIONALREINFORCEMENTAT TRADITIONAL SOLUTION FOLLOWED THE FEM RESULT FÖDÉMLEMEZ IGÉNYBEVÉTELEKHEZ ILLESZKEDŐ ALSÓ KERESZTIRÁNYÚ PÓTVASALÁSA HAGYOMÁNYOS ESETBEN

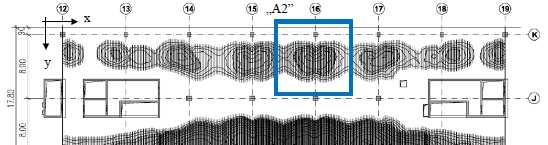

69 AT BAMTEC CARPET FOLLOWING THE NECCESSARY ADDITIONAL REINFORCEMENT FÖDÉMLEMEZ IGÉNYBEVÉTELÉT KÖVETŐ ALSÓ KERESZTIRÁNYÚ PÓTVASALÁS BAMTEC SZŐNYEGVASALÁSSAL

70 TRADITIONAL SOLUTION HAGYOMÁNYOS VASALÁS BAMTEC SOLUTION OF REINFORCEMENT BAMTEC VASALÁS

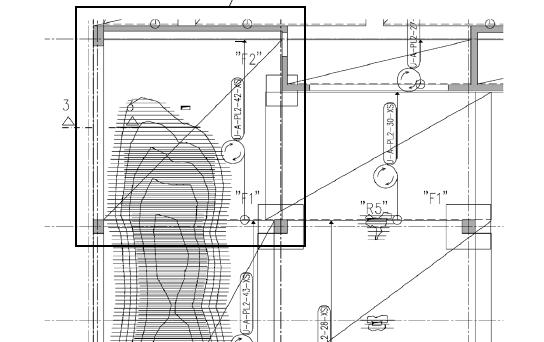

71 THE ROLLUOT PLANE SHOWING ONLY THE ADDITIONAL REINFORCEMENT BAMTEC VASALÁSI SZŐNYEGEK ÁTNÉZETI TERVE A födémrészlet alsó síkon A födémrészlet alsó síkon elhelyezett y irányú alap és pótvasalása hagyományos vasalási eljárás (A1) illetve BAMTEC vasalás (A2) alkalmazása esetén. Az A1 és A2 födémrészlet elhelyezkedését az 1. illetve a 2. ábrán definiáltuk

72 PRODUCTION PLAN GYÁRTMÁNYTERV PRUDOCTIONPLANSHOWINGTHE BASIC AND ADDITIONAL REINFORCEMENT A VASALÁSI SZŐNYEG GYÁRTMÁNY TERVE

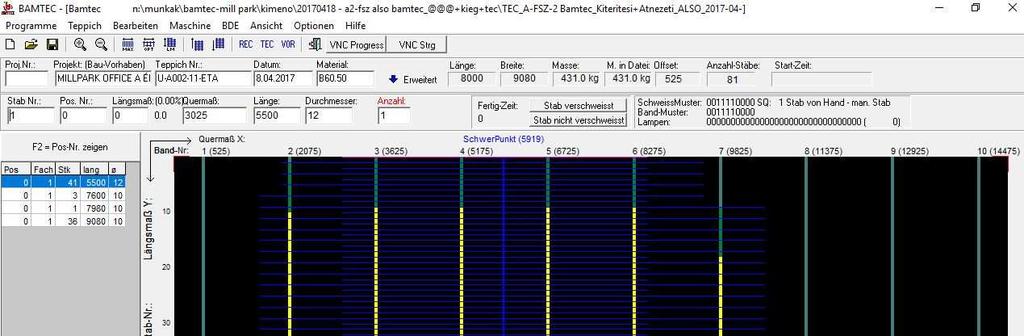

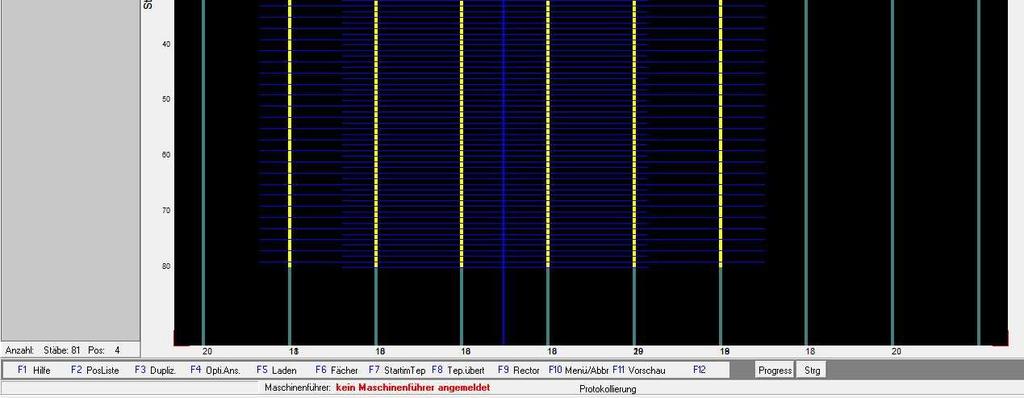

73 MASCHIN FILE AND THE SCREEN TEC-FILE ÉS A KÉPERNYŐ

74 5. ANALYSIS (COMPARISON) OF THE TRADITIONAL AND BAMTEC DOCUMENTATION IF YOU WANT ALL THE ADVANTAGES OF THE BAMTEC TECHNOLOGY YOU NEED A COMPACT DOCUMENTATION, YOU NEED BETTER QUALIFIED ENGINEER TO PRODUCE BAMTEC DOC YOU NEED SPECIAL KNOWLEDGE FROM BAMTEC SOFTWARE YOU NEED BUILT KNOWLEDGE YOU NEED A GOOD LOGISTIC SYSTEM TO TRANSPORT THE BAMTEC CARPETS TOTHESITE AT TRADITIONAL REINFORCEMENT PLANS YOU HAVE A STRUCTURAL CALCULATION, WITH SKETCHES THE DRAFTSMAN DO THE PLANS

75 ADVANTAGES AND DISADVANTAGES OF BAMTEC ADVANTAGES SAVE TIME IN CONSTRUCTION (NOW DAYS VERY IMPORTANT, THIS IS MANY) YOU SAVE MANPOWER, AND MANPOWER COST YOU SAVE MANY: SHORTER SHORING TIME SMALLER FEE FOR THE RENT YOU NEED LESS REINFORCEMENT DISADVANTAGES BAMTECCARPET IS SPECIAL PRODUCTION, YOU CAN USE ON THAT PLACE WHERE IT WAS DESIGNED TO OVER CAME OF COLUMN REINFORCEMENT (EARTHQUAKE DESIGN)-YOU NEED SPECIAL SOLUTION THE NEED ADDITIONAL REINFORCEMENT TOO, TO COMPLETE THE REINFORCEMENT-SPECIAL FORM OF EG. FLOOR-WALL CONNECTION

76 ANALYSIS AND COMPARISON BAMTEC DESIGN TRADITIONAL DIRECT DESIGN TRADITIONAL MOFIYED DESIGN Spiral-Coil Reinforcement RF HELICAL RF: PRICE: kg/eu SINGLE REBAR S RF: PRICE: kg/eu SINGLE REBAR S RF: PRICE: kg/eu 1. STRUCTURAL ANALYSIS FEM 1. ISOLINESOFRF 1. PRODUCTION PLAN BAMTEC Additional Single bar 1. LAYOUT, OVERVIEW PLAN 1. ROLLOUT PLAN 1. MACHINE CONTROL DATA FILE TEC 1. STRUCTURAL ANALYSIS FEM 1. SKETCH FOR DRAFTSMAN 1. DRAWINGS: Draftsman BASICRF+addt.singleRF 1. STRUCTURAL ANALYSIS FEM 1. SKETCH FOR DRAFTSMAN 1. DRAWINGS: Draftsman BASICRF+addt.singleRF 4. PRODUCTION PLAN BAMTEC + NEW Additional Single bar 4. LAYOUT, OVERVIEW PLAN 4. ROLLOUT PLAN 4. MACHINE CONTROL DATA FILE- TEC SCAFFOLDING TIME: Shorter Building RF: Rollout: much shorter SCAFFOLDING TIME: Longer Building RF: much longer SCAFFOLDING TIME: Shorter Building RF: Rollout: much shorter

77 6. DIFFICULTIES AT THE DESIGN OF BAMTECIN HUNGARY -BAMTECALKALMAZÁS TERVEZÉSI PROBLÉMÁI MAGYARORSZÁGON THE DIFFICULTIES AND CHARACTERISTICS TO USE OF BAMTEC IN HUNGARY 1. BAMTECHUNGARY STARTED TO WORK AT 2009 THEN CAME THE CRISIS(SLUMP) THE BUILDING INDUSTRY WAS STOPPED THERE IS ONLY LITTLE KNOWLEDGE ABOUT BAMTEC IN HUNGARY 2. DESIGN METHODS: DIRECT DESIGN BAMTEC, IT MEANS START FROM FEM DESIGN, CARPETS AND ADDITIONAL REINFORCEMENT MODIFIED DESIGN (REDESIGN) THE TRADITIONAL PLANS TO BAMTECPLANS, IT MEANS TO DIVED THE REINFORCEMENT FOR BAMTECCARPETS AND ADDITIONAL REINFORCEMENT

78 3. GENERAL CASES IN HUNGARY: REDESIGN THE TRADITIONAL RF PLANS THIS MEANS EXTRA COST FOR THE DESIGN, AND LESS SAVING IN THE REINFORCEMENT THIS IS HANDICAP IN THE COMPETITION 4. THE MAIN INTEREST IT IS SMALL THE NUMBER OF CONTRACTOR AND INVESTOR WHO KNOW ABOUT BAMTECOR RECOGNIZE THAT HIS MAIN INTEREST WOULD BE TO USE BAMTEC 5. BAMTECCARPET IS SPECIAL PRODUCT, NOW DAYS IT WOULD BE DIFFICULT TO SELL IN TRADE LIKE MASONRY, OR WELDED WIRE FABRIC; THERE IS NO GENERAL KNOWLEDGE ABOUT USE. 6. DURING THE MODIFICATION DESIGN THERE ARE COMMUNICATION PROBLEMS BETWEEN REDESIGNER AND ORIGINAL DESIGN.

79 7. THE FUTURE, POSSIBILITIES A JÖVŐ, LEHETŐSÉGEK THE FUTURE SHOULD BE BASED ON THE FOLLOWING ISSUES: 1. MOOR RECLAIM FOR BAMTEC IN ENGINEER OFFICES 2. TRAINING COURSES FOR ENGINEERS WITH BAMTEC DESIGN 3. PROVIDE SCHEMES FOR BAMTECDESIGN, EXAMPLES FOR BAMTEC DOCUMENTATION 4. TO INFORM THE CLIENTS AND MARKET ABOUT ADVANTAGES: LIKE MATERIAL SAVINGS, SAVING COSTS ON THE SITE (SHORTER SCAFFOLDING TIME, SHORTER BUILT IN TIME FOR REINFORCEMENT)
