1 SECO NEWS

2 MEGOLDÁSOK & TÁMOGATÁS A Seco választásával Ön többet kap mint egy korszerű forgácsoló megoldást és gyakorlati szolgáltatást. Ön egy partnerséget kap, melynek alapja a bizalom, a tisztelet és a kommunikáció, és egy csapatot mely mindig készen áll, hogy segítsen a versenyelőny megszerszésében. A Seco egy svédországi székhelyű (Fagersta) több mint 50 országban jelenlévő globális cég, olyan forgácsoló szerszámokat, alkalmazásokat és szolgáltatásokat fejleszt, melyek önnek nagy termelékenységet és profitot biztosítsanak. Csapatunk világszerte több mint 4000 elkötelezett alkalmazottal azon dolgozik, hogy felismerjük a kihívásokat és megoldásokat találjunk, amelyekkel a gyártók szembesülnek nap mint nap. Termékeink széles választéka, marási, esztergálási, furatkészítési és felszerszámozási megoldásokat ajánl több mint szabványos és egyedi speciális termékekkel különféle alkalmazásokhoz, míg a forgácsoló szakembereink segítenek az ügyfeleknek megtalálni és alkalmazni a költséghatékony megoldásokat.

3 ÜDVÖZÖLJÜK A SECO HÍRÖSSZEFOGLALÓ KIADÁSÁBAN A Seco mérnökei, műszaki szakértői és értékesítői segítenek megtalálni Önnek az egyedi igényeinek leginkább megfelelő eljárásokat és szerszámmegoldásokat, így növelheti termelékenységét, és nagyobb bevételekre tehet szert. Szakembereink készséggel ismertetik a Seco legújabb innovációit, melyek közül sok ebben a prospektusban is megtalálható, és amelyek képesek biztosítani azokat az előnyöket, amelyekre a modern gyártás során szüksége lehet. Ebben a Seco hírösszefoglalóban megismerkedhet néhány szerszámipari újítással, beleértve az újratervezett, súrlódásálló felületű és hatékony forgácseltávolító jellemzőkkel bíró fúrókat, valamint a szerszámkopást kompenzáló dörzsárakat. Találhat még nálunk szuperötvözetek megmunkálására tervezett kerámia lapkákat, térdimplantátumok megmunkálására való szármarókat és a legújabb hűtési technológiákkal kapcsolatos alkalmazásokat. Tekintse meg a Seco hírösszefoglaló kiadását, és tudjon meg többet ezekről a termékekről és számos egyéb szerszámról. KOMPETENCIA- ALAPÚ MEGOLDÁSOK MARÁS MENETVÁGÁS ESZTERGÁLÁS FURATKÉSZÍTÉS SZERSZÁMRENDSZEREK 1

4 4 6 8 PERFOMAX T SECO FEEDMAX TM -P MP KERÁMIA MARÓK PRECIMASTER TM PLUS JABRO CFRP 2

5 16 18 R MENETMARÓ JETI MINIMASTER PLUS SQUARE 6 AXIÁLIS MARÓ JET-GL ESZTERGÁLÓFEJEK JABRO CoCr 28 MQL ZSUGORKÖTÉSES SZERSZÁMBEFOGÓ 3

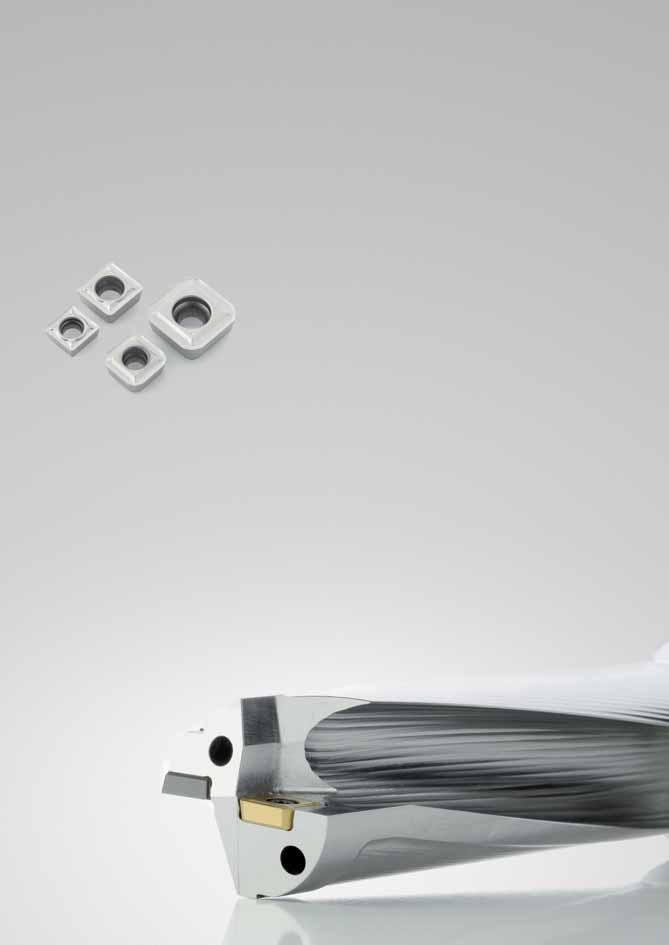

6 KÉSZÍTSEN TÖBB FURATOT A JOBB FORGÁCSKEZELÉSNEK KÖSZÖNHETŐEN A SECO ÚJRATERVEZTE KIVÁLÓ PERFOMAX FÚRÓJÁT, MÉG JOBBÁ TÉVE AZT Javítsa fúrási paramétereit, és növelje szerszámélettartamát a Seco új cserélhető lapkás Perfomax fúrójával, mely optimalizált forgácskezelő és -eltávolító jellemzőkkel bír. Az új fúrók testén található hornyok a frissen kifejlesztett súrlódásálló felülettel rendelkeznek. Ezen felületek különleges hullámmintái minimalizálják a forgácsok és a hornyok közötti érintkezést, ami nagyobb alkalmazásbiztonságot tesz lehetővé. A Seco lézeresen is megerősíti a hornyolt elejét, így magas, HRC 60-as felületi keménységet elérve, ami hosszabb élettartamot biztosít a szerszámtestnek. A Perfomax DS2050 és DS4050 lapka minőségek kimondottan jól alkalmazhatók olyan hőálló anyagokhoz, mint a titán vagy a titánötvözetek. A minőségek javítják a termelékenységet, és hosszabb szerszámélettartamot eredményeznek, köszönhetően az újonnan kialakított, könnyen forgácsoló MP és MC forgácstörőknek, melyek az új minőségekkel együtt kerültek bemutatásra. 4

7 Az új lapka minőségek felső rétege nióbium-nitridből (NbN) készül, amely nem lép kémiai reakcióba a titánnal. Ez a reakció az egyik legkomolyabb kopási tényező a titánmegmunkálás esetén, így ez a réteg jelentősen meghosszabbítja a szerszámélettartamot. A hő- és kopásálló jellemzőket DS2050 és DS4050 bevonatokkal kombinálva a lapkák kiválóan alkalmazhatók HRSA S anyagok és nehezen megmunkálható korrózióálló acélok, titán és titánötvözetek fúrására. A VÁLASZTÉK ÁTTEKINTÉSE Perfomax fúrótestek: Átmérőtartomány: mm (metrikus) 0,594" 2,375" (hüvelyk) Hossz-átmérő arány: 2xD, 3xD, 4xD és 5xD Köztes átmérők és hosszúságok is elérhetők a bevezetéskor Minden szabványos főorsóhoz megfelelő Lapka minőségek: DS2050 Külső lapka DS4050 Központi lapka FURATKÉSZÍTÉS FONTOSABB ELŐNYÖK Hatékony forgácskezelés a hosszú forgácsokat eredményező, képlékeny anyagok esetén Gyors és hatékony forgácseltávolítás Jobb forgácsolási paraméterek a jobb fúrási teljesítményért A hosszabb szerszámélettartam alacsonyabb szerszámköltségeket eredményez Kivételes folyamat-előreláthatóság és -megbízhatóság Jobb furattűrés TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat:

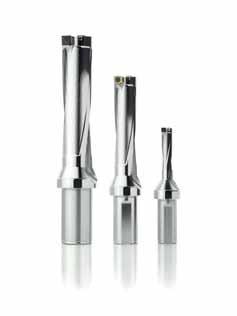

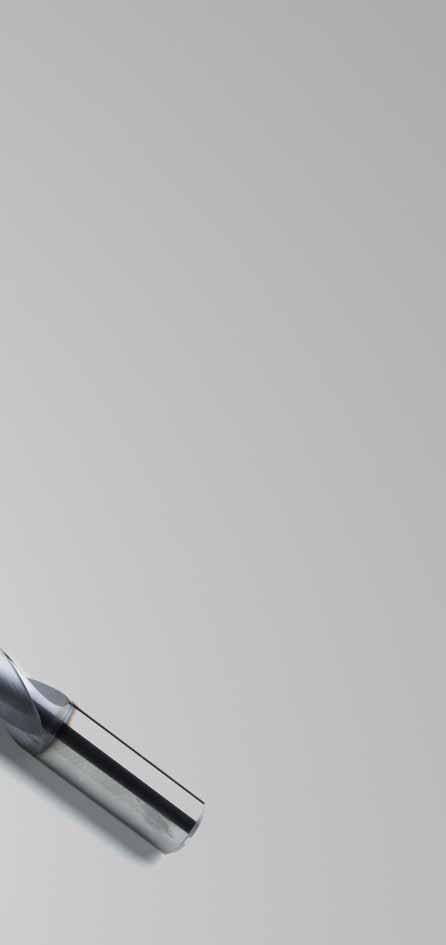

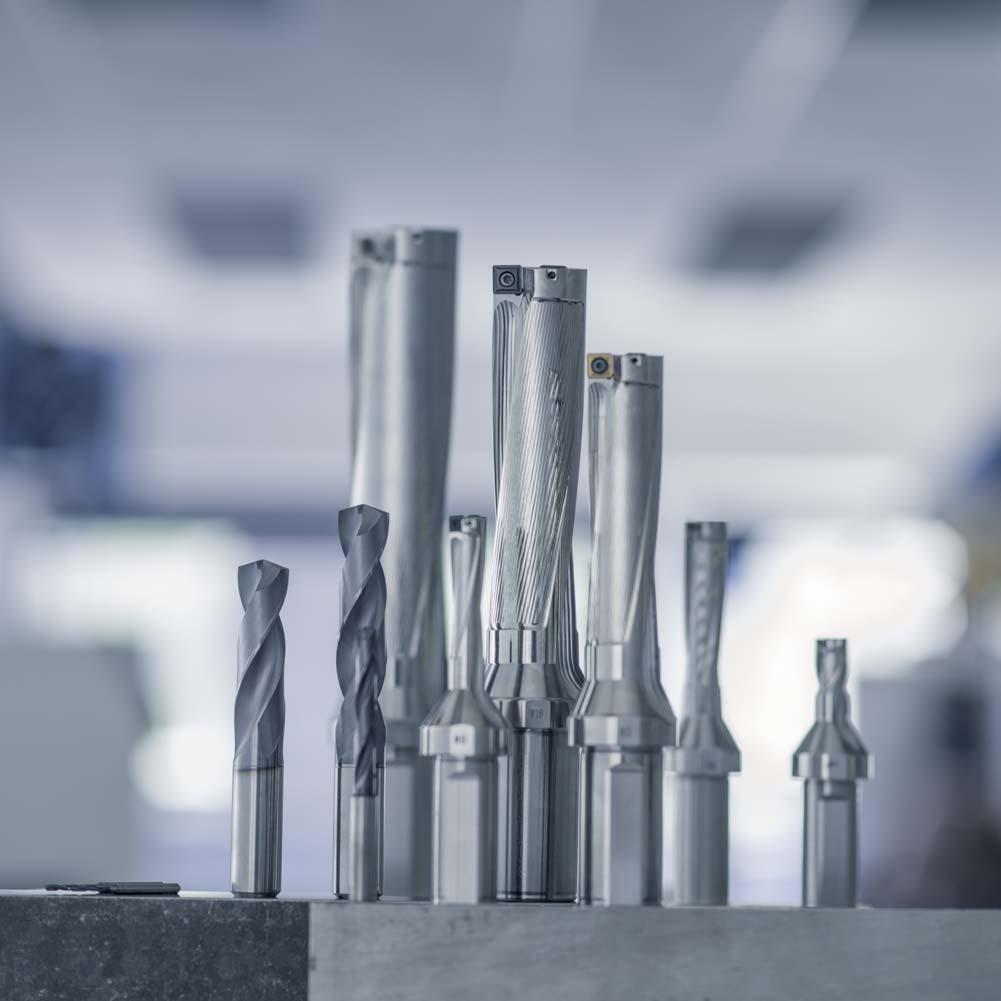

8 EGYEDÜLÁLLÓ, KIVÉTELES FÚRÁSI TELJESÍTMÉNY AZ ÚJ FEEDMAX TM -P FÚRÓK MINDEN LÉTEZŐ TECHNOLÓGIÁT TÚLSZÁRNYALNAK Növelje furatkészítési teljesítményét az ISO P anyagok terén a Seco új, tömör keményfém Feedmax-P fúrójával, mellyel akár 35%-kal megnövekedett termelékenységet és hosszabb szerszámélettartamot is elérhet. Mindez az új geometriának és a speciális bevonatnak köszönhető. A fejlett forgácseltávolítás kiváló alkalmazásbiztonságot nyújt, a magas fokú termelékenység megőrzése mellett. Fúrjon több furatot rövidebb idő alatt, és használjon el kevesebb szerszámot, mindezt a Feedmax-P fúrók segítségével. Ezek a fúrók erős vágóélekkel rendelkeznek, a közelükben futó hűtőközeg-furatokkal, melyek így kimondottan a vágóéleket hűtik. A keskeny élszalagok szintén csökkentik a fúrókra eső hőterhelést. Az új Feedmax -P horonykialakítása megóvja a fúróhegy sarkait, és kiváló forgácskezelést és -eltávolítást eredményez. A Feedmax-P fúrók a kombinált kialakítási jellemzőiknek köszönhetően kiválóan alkalmasak acél és öntöttvas munkadarabokkal való munkavégzésre. 6

9 Az új, sötét színű TiAlN bevonatnak köszönhetően teljes mértékben kihasználhatja szerszámgépei fúrási képességeit. Az erős hegygeometria és a modern bevonat 190 m/perc forgácsolási sebességet tesz lehetővé SMG P5 esetén, mindezt a szerszámélettartam feláldozása nélkül. A VÁLASZTÉK ÁTTEKINTÉSE Átmérőtartomány: 2 20 mm (metrikus) 0,078" 0,787" (hüvelyk) Hossz-átmérő arány:3xd, 5xD és 7xD A belső hűtés az alapfelszereltség része MQL-kompatibilis szárak Köztes méretek kérésre elérhetők FURATKÉSZÍTÉS FONTOSABB ELŐNYÖK Megnövelt fúrási eredményesség a nagyobb forgácsolási sebességnek köszönhetően Hosszabb szerszámélettartam és alacsonyabb alkatrészköltségek Hatékony forgácskihordás Magasabb furatonkénti teljesítmény Folyamat-előreláthatóság és -megbízhatóság Jó furattűrés (IT8) és kiváló felület minőség TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat:

10 A NAGY SZILÁRDSÁGÚ HŐÁLLÓ ANYAGOK SEM JELENTENEK AKADÁLYT GYŐZZE LE A LEGNEHEZEBB ANYAGOKAT IS AZ MP2050 LAPKA MINŐSÉGGEL A Seco új, kiegyensúlyozott szívósságú és kopásállóságú MP2050 lapka minőségével hatékonyan munkálhatja meg a nagy szilárdságú hőálló anyagokat. Az eredetileg szélturbinalapát-megmunkálásra tervezett minőség szintén remekül alkalmazhatók repülőgépipari alkalmazásokban, és könnyedén dolgozhat velük olyan anyagokon, mint az ausztenites és a martenzites acélok vagy a titán. Az MP2050 lapkák segítségével kizárhatja az olyan instabil megmunkálási körülményeket, mint a megszakításos marások, a hosszú szerszámtúlnyúlás és a gyenge befogás. Az MP2050 új alaprétege és a bevonatán alkalmazott utókezelés hatékonyan megakadályozza a forgácstapadást, így nem kell tartania az élfelrakódástól. A minőség segítségével tovább javíthatók a vágási paraméterek, különösen száraz megmunkálási körülmények között, fenntartva a magas fokú megbízhatóságot. Az lapka rendkívül megbízható alaprétegének másik fontos előnye a kopás megjósolhatósága. Még ha a lapka bevonata le is kopik, az alapréteg megelőzi a lapka azonnali, váratlan tönkremenetelét. 8

11 A VÁLASZTÉK ÁTTEKINTÉSE Kör lapkák méretei: 10, 12, 16 és 20 Nagy előtolású lapkák Sarokmaró lapkák a Turbóhoz, a Square 6-hoz és a Square T4-hez Síkmaró lapkák a Double Octomillhez MARÁS FONTOSABB ELŐNYÖK Nagy folyamatstabilitás és -előreláthatóság Alacsonyabb szerszámköltségek a hosszabb élettartamnak köszönhetően Nagyobb megbízhatóság magasabb marási sebességek mellett Hatékony forgácskezelés TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat:

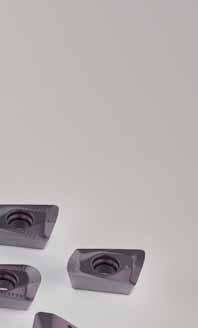

12 NAGYOBB ELŐTOLÁS, JOBB MARÁSI TELJESÍTMÉNY A TÖBB LAPKA NAGYOBB ELŐTOLÁSI ARÁNYT JELENT A SECO ÚJ KERÁMIA LAPKÁIVAL ÉS MARÓTESTJEIVEL KOMBINÁLVA Rövidítse le a ciklusidőket, és gyártson több alkatrészt a több lapkát alkalmazó új kerámia lapkák és marótestek segítségével. A Seco új CS300 kerámia lapkákkal és az RN/RP marótestekkel azonnali és jelentős javulást fog tapasztalni a vágási adatok terén a hagyományos keményfém marószerszámokhoz képest. Ezeket kimondottan olyan nikkel alapú szuperötvözetekhez alakítottuk ki, melyeket jellemzően a repülőgép- és erőműiparban alkalmaznak. 10

13 A kizárólag kerámia lapkákhoz tervezett új marótestek a Seco ékrögzítéses technológiáját alkalmazzák a hagyományos lapkarögzítéssel szemben. Ennek eredményeként több lapka rögzíthető ugyanazon marótestátmérő esetén, ami nagyobb előtolást tesz lehetővé. Mindemellett minden ékrögzítéses marótest belső hűtőközeg-csatornákkal rendelkezik, melyek kimondottan a marási területre irányítják a levegőt, így optimális forgácseltávolítást és hőeltávolítást biztosítva. A Seco CS300 kerámia marólapkák és az új marótestek kombinálásával olyan keménységet, erősséget és folyamati stabilitást kap, melyek a legnehezebben megmunkálható szuperötvözetek agresszív marásához szükségesek. A lapos, tömör körlapkák egyedi kialakítással és védő élletöréssel rendelkeznek. A VÁLASZTÉK ÁTTEKINTÉSE Marótestek: RP zsebmarás mm átmérő/a p max=6 mm - Pozitív lapka beállítás - Lejtőmarási képesség RN síkmarás mm átmérő/a p max=6 mm RN síkmarás mm Lapkák: SiAlon lapka 3 lapka típus Élek lapkánként (max. 8 az RN és az RN esetén, max. 4 az RP esetén) T-prep élletörés Hátszögek (RN negatív, RP pozitív) MARÁS FONTOSABB ELŐNYÖK Rövidebb ciklusidők a nagyobb előtolási aránynak köszönhetően Gyors és hatékony forgácseltávolítás Jobb alkatrészminőség és folyamati stabilitás Kisebb alkatrészköltségek a hosszabb szerszámélettartamnak köszönhetően Megnövelt vágóélenkénti termelékenység TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat:

14 JAVÍTSA DÖRZSÁRAZÁSI KÉPESSÉGEIT AZ ÚJ PRECIMASTER TM PLUS DÖRZSÁR FEJEK KOMPENZÁLJÁK A SZERSZÁMKOPÁST Készítsen még több furatot szerszámonként a Seco új és meghosszabbítható Precimaster Plus dörzsár fejeivel. Hosszabbítsa meg a dörzsár élettartamát, használjon el kevesebb serszámot, és csökkentse gyártási költségeit, mindössze egyetlen csavar elfordításával, mely kompenzálja a szerszámkopást. Nem kell többé lecserélni dörzsárait, amint azokon megjelennek a kopás legelső jelei. Minden egyes Precimaster Plus dörzsár fej öt alkalommal, legfeljebb 30 m-ig lehetővé teszi a kopás miatti utánállítást, így tovább dolgozhat vele, megőrizve a pontos furatméreteket. Gyorsan, könnyen és pontosan meghosszabbíthatja az új fejek élettartamát a kúpos, finom fogazású csavarokkal, melyek lágy meghosszabbítási erők alkalmazását teszik lehetővé. 12

15 A VÁLASZTÉK ÁTTEKINTÉSE Kompatibilis minden eddigi Precimaster Plus szerszámbefogóval Több horony, acél testen lévő keményforrasztott keményfém vagy cermet hegyekkel Elérhető 10 mm és 32,5 mm közötti átmérőkben Maximum 30 m-es meghosszabbíthatóság Minden anyagtípus esetén alkalmazható FURATKÉSZÍTÉS FONTOSABB ELŐNYÖK Hosszabb szerszáméltartam Alacsonyabb furatonkénti költség Kisebb szükséges szerszámkészlet Pontos furattűrések és kiemelkedő felületi kivitelezés TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat:

16 TEGYE EREDMÉNYESEBBÉ CFRP-MEGMUNKÁLÁSI ELJÁRÁSAIT NÖVELJE A STABILITÁST, ELŐZZE MEG A DELAMINÁCIÓT ÉS ZÁRJA KI AZ ALKATRÉSZTORZULÁS LEHETŐSÉGÉT AZ ÚJ JABRO MARÓKKAL Lendüljön túl a CFRP-anyagok (szénszálas megerősítésű műanyag) megmunkálása jelentette kihívásokon a Seco új Jabro JC876 és JC877 maróival, melyek húzó- helyett nyomóerőt fejtenek ki nagy és vastag panelek horony- vagy kontúrmarása közben. Mivel a nyomás a munkadarabon lefelé irányítja az erőket, az alkatrészek nem húzódnak ki a rögzített helyükről, ráadásul csökken a zaj és az anyag delaminációjának esélye is. A JC876 és JC877 marók innovatív kialakításának köszönhetően a lehető legnagyobb fokú folyamat stabilitást érheti el a CFRP-anyagok megmunkálása közben, még akkor is, ha portálmarógépekkel és vákuumos rögzítéssel dolgozik. A bal oldali spirál és a jobb oldali maró geometriás kialakítás eredményeképp a maróerők lefelé irányulnak. A marók bordázott éleket és optimális bevonatot tartalmaznak, kialakításuk pedig minimalizálja a szerszámhosszt. Mindezek kombinációja minimálisra csökkenti a szerszám túlnyúlását, és maximalizálja a stabilitást, ezzel kiváló felületi kidolgozást és hosszú szerszámélettartamot biztosítva. 14

17 A VÁLASZTÉK ÁTTEKINTÉSE Alkatrészek mérettartománya: 6 18 mm vastagságú CFRP-panelek/-lemezek Munkadarabanyag-csoport: TS2/TP2 JC876 a maró elején lévő fogak, 2 él (FCEDC), lejtőmarási képességek és 2 (+2 mm)*dc APMX JC877 sorjázó vég, 3 7 él (FCEDC), lejtőmarási képességek nélkül és 3~ *DC APMX Metrikus (3 12 mm) és hüvelykes (0,250" 0,500") átmérők 10 -os bal oldali spirál 6 -os vágóél 70%-os magvastagság MARÁS FONTOSABB ELŐNYÖK Gyors és hatékony forgácsolás A delamináció és az alkatrésztorzulás megelőzése Alacsonyabb alkatrészköltségek a hosszabb élettartamnak köszönhetően Nagy fokú folyamatelőreláthatóság és -megbízhatóság Csökkentett zaj Maximális stabilitás Kiváló minőségű felület Kevesebb selejt TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat:

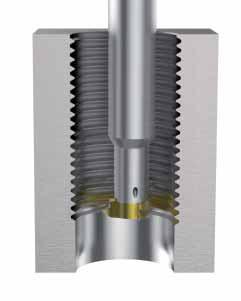

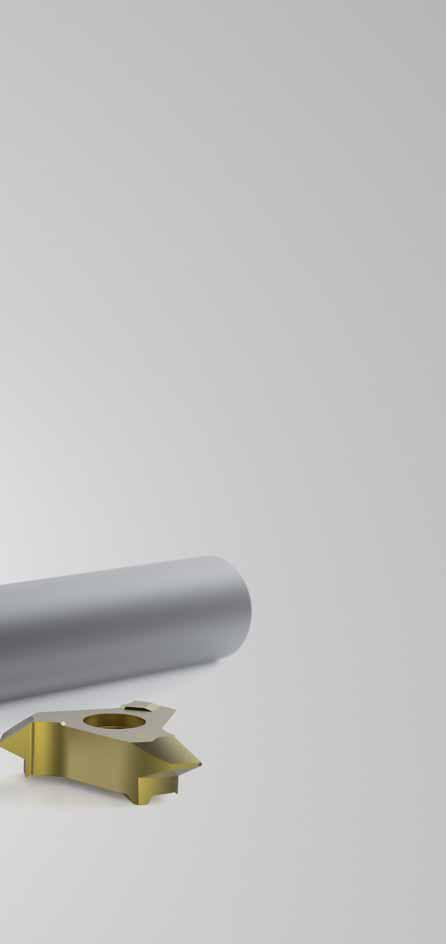

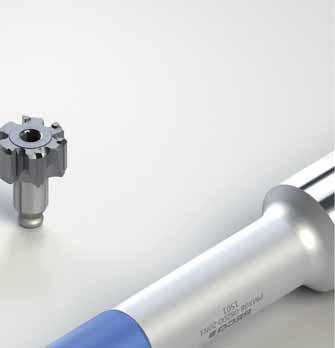

18 MENETMARÁS A HAGYOMÁNYOS SZERSZÁMOKON TÚL AZ ÚJ CSERÉLHETŐ TÁRCSAMARÓ SZERSZÁMOK NÖVELIK A SOKOLDALÚSÁGOT ÉS A PONTOSSÁGOT Készítsen precíz meneteket és furatokat akár 106 mm-es mélységig a Seco új tárcsamarójával, cserélhető marófejekkel és befogószárakkal. Segítségével tovább növelheti a feldolgozási sebességet és a sokoldalúságot, ráadásul minden fej alkalmas élletörő és menetmaró eljárásokhoz. Mivel két eljárást végez el egyszerre, a szükséges szerszámkészlet is csökken. Más menetmaró szerszámok képességei korlátozottak a menetméret és/vagy a furatmélység terén. Az új fejek azonban a hagyományos menetmaróktól eltérően a furat teljes mélységében képesek menetmarásra, így nagyobb mélység érhető el velük. Marás közben az új fejek minimalizálják a forgácsok méretét, és mély menetmarást tesznek lehetővé. A kisebb, alacsonyabb teljesítményű gépekkel is könnyedén készíthetők nagy menetek, hiszen az új fejek egyetlen csúccsal marnak, így kisebb teljesítményre és nyomatékra van szükségük. HŰTŐKÖZEG-ÁRAMLÁSI KIMENETEK 16

19 A VÁLASZTÉK ÁTTEKINTÉSE Keményfém és acél szártípusok Belső hűtési lehetőség Több mint 31 különböző bevonatos fej Minden munkadarabanyaghoz használható A fejek menetei és átmérői -Metrikus: 11,7 mm és 21,7 mm között, és 1 mm és 6 mm közötti részleges profillal (14 db) -Whitworth teljes profilú fejek 11,7 mm és 17,7 mm között, 11, 14 és 19 tpi fogosztással (G3/8-1 ) (7 db) -17,7 mm-es UN, 24 6 tpi fogosztással (10 db) MENETVÁGÁS FONTOSABB ELŐNYÖK Mélyebb és pontosabb menetmarási képességek Magas fokú folyamat stabilitás és megbízhatóság Megnövelt sokoldalúság és csökkentett szerszámköltségek a cserélhető fejeknek köszönhetően Hatékony forgácskezelés TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat:

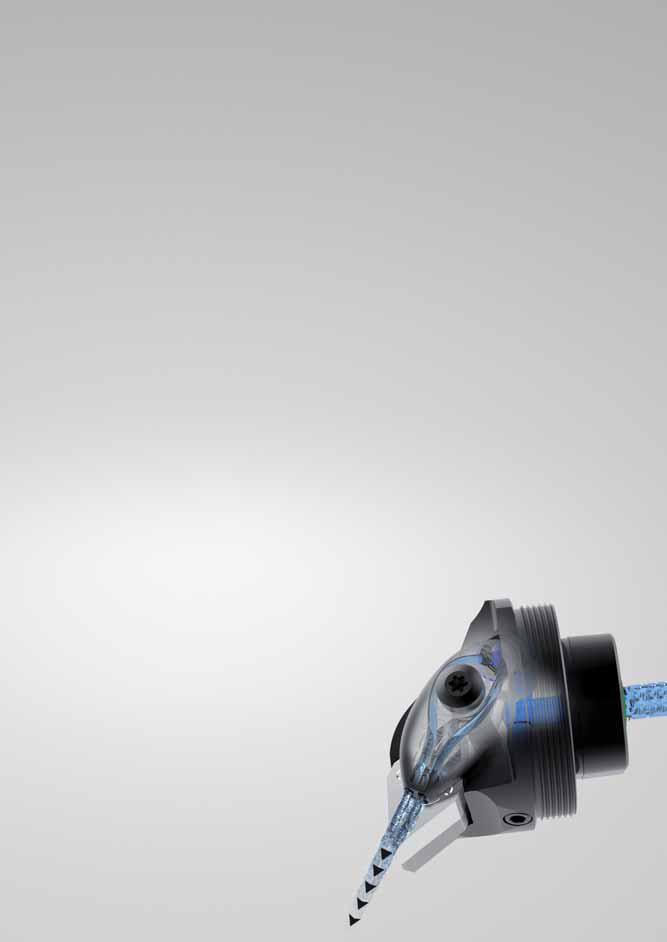

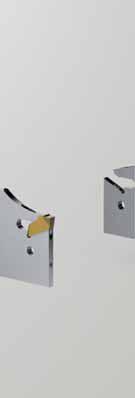

20 HŰTÖTT, TISZTA LESZÚRÁS SZÁMOS GÉPHEZ ALKALMAZHATÓK A SECO JETI NAGYNYOMÁSÚ HŰTÉSES SZERSZÁMOK Seco-Capto esztergatornyokkal és HSK-T többfunkciós géporsókkal rendelkező gépei még nagyobb marási sebességet és hosszabb szerszámélettartamot érhetnek el a Seco JETI beépített nagynyomású hűtéses leszúrópenge-adaptereinek bővített családjával. A Seco új pengeadapterei fejlett Jetstream Tooling technológiát alkalmaznak, gyors, pontos hűtést biztosítva a fogácsolási területeken, a vágóél aljánál és tetejénél egyaránt, mindezt a gyorsacél stabilitása mellett. A technológia kivételes hőkontrollt és hatékony forgácseltávolítást eredményez, melyek egyaránt a hosszabb szerszámélettartamot szolgálják. Mindezek mellett a pengeadapterek beépített belső hűtőközeg-csatornái szükségtelenné teszik a külső hűtőközeg-tömlők, -csövek és egyéb alkatrészek alkalmazását. Emiatt a rendszer kevesebb karbantartást igényel, ami jelentős megtakarításokkal jár. 18

21 A VÁLASZTÉK ÁTTEKINTÉSE Homlokrögzítéses adapterek a Seco-Capto C5-ös, C6-os és C8-as tornyokhoz Csillagrögzítéses adapterek Seco-Capto C5, C6, C8 tornyokhoz és a HSK-T 63 orsókhoz 20 mm-es és 25 mm-es HSS leszúrópengéket tartó befogók Kompatibilis a belső hűtőcsatornával rendelkező, MDT leszúró pengékhez SZERSZÁMRENDSZEREK FONTOSABB ELŐNYÖK Keskeny kialakítás Jobb hozzáférhetőség a munkadarabhoz Nincs szükség további tartozékokra Csökkentett karbantartás Optimalizált hőelvonás Hatékony forgácskezelés Hosszú éltartam Kiváló alkatrészminőség KÖNNYŰ KEZELHETŐSÉG ÉS GYORS PENGERÖGZÍTÉS SZÉLESKÖRŰEN ÁLLÍTHATÓ FOGÁSMÉLYSÉG TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat: KOMPAKT KIALAKÍTÁS JETSTREAM HŰTÉS A VÁGÓÉL FÖLÖTT ÉS ALATT 19

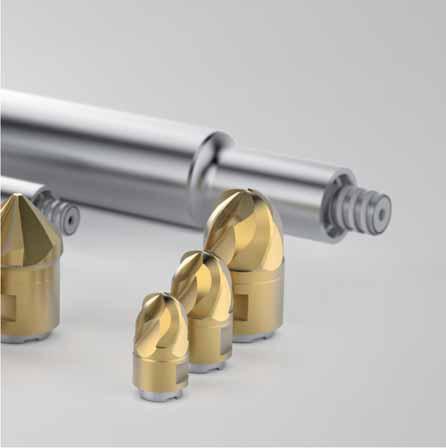

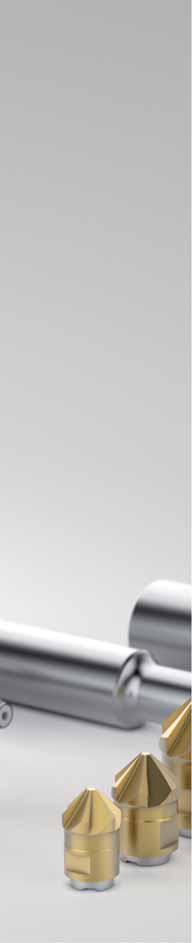

22 KEVESEBB SZERSZÁM, NAGYOBB SOKOLDALÚSÁG A MINIMASTER PLUS SZERSZÁMRENDSZER ÚJ ÉLLETÖRŐ BETÉTEKKEL EGÉSZÜLT KI Növelje sokoldalúságát és optimalizálja költséghatékonyságát úgy, hogy egyetlen szerszámra bízza a központfúrást, az élletörést és a sorjázást. A Seco Minimaster Plus cserélhető fejű marórendszere mostantól a B90-es fejek mellett a C90-es élletörő fejeket is tartalmazza, belső hűtőközeg-csatornákkal, melyek meghosszabbítják a szerszámélettartamot, különösen ISO M és ISO S anyagok esetén. A Minimaster Plus fejek és szárak segítségével kevesebb szerszám használatával végezhet el számos műveletet, változatos anyagokon. A rendszer cserélhető keményfém betétjei és a szár közötti pontos illeszkedésnek köszönhetően az ütés könnyedén 10 mikrométeren belül tartható. 20

23 A VÁLASZTÉK ÁTTEKINTÉSE F40M minőség MP10-es, MP12-es és MP16-os méretben 2 élű fej a központfúráshoz és az élletöréshez A 6 élű fej kiváló választás a sorjázáshoz A 2 élű változat esetén belső hűtés hosszabbítja meg a szerszámélettartamot A 4 élű gömb alakú fejek kiválóak középsimításhoz és simításhoz Elérhető F40M és MP3000 minőségekkel, MP10-es, MP12-es és MP16-os méretekben MARÁS FONTOSABB ELŐNYÖK Magas szintű alkalmazhatósági sokoldalúság Magas precizitás Költséghatékonyság Alacsony fenntartási költségek Magas szintű folyamatmegbízhatóság TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat:

24 HŰTÖTT ÉS BIZTOS ESZTERGÁLÁS A JET GL ESZTERGÁLÓFEJEK CSÖKKENTIK A KOPÁST ÉS REMEK FORGÁCSKEZELÉST BIZTOSÍTANAK Növelje termelékenységét a kivételes rezgéscsillapítással, hőelvezetéssel és forgácskezelési képességekkel rendelkező új Seco JET GL esztergálófejekkel, melyek beépített Jetstream Tooling hűtéssel rendelkeznek, így kiválóan alkalmazhatók a már bizonyított Seco Steadyline termékcsoport tagjaival. Alkalmazzon nagynyomású hűtést a vágóélen, így elkerülve a hő és a forgácsok jelentette problémákat, különösen a nagy túlnyúlással és hosszú forgácsolási idővel járó belső esztergálási eljárásokban. Mindez a JET GL esztergálófejek 3D technológiával nyomtatott egyedi hűtőrögzítőinek köszönhető. A hűtőrögzítők optimalizált belső hűtőközeg-csatornái maximális hűtést biztosítanak. Teljes biztonsággal használhatja az akár 200 baros nyomással működő hűtést, köszönhetően az olyan biztonsági funkcióknak, mint a biztonsági hűtőtömítők hátul, valamint a rögzítő csatlakozásánál található dupla O-gyűrűk. A lapkák és a fejek gyorsan és könnyen cserélhetők, csökkentve a leállási időt. Ezt a rugós hűtőrögzítők könnyű lapkarögzítési képessége, és a könnyedén zárható Seco GL-Connection csatlakozás teszi lehetővé. DUPLA O-GYŰRŰS BIZTONSÁG BIZTONSÁGOS HŰTŐKÖZEG-BEVEZETÉS OPTIMALIZÁLT HŰTŐCSATORNÁK EGYENESEN A VÁGÓÉLHEZ VEZETVE 22

25 Esztergáljon kivételesen pontos és egységes alkatrészeket a rezgéscsillapító Steadyline technológiának köszönhetően, mely a Jetstream Tooling funkció hozzáadásával is teljes értékű maradt. A GL fej csatlakozása a Seco-Captóval megegyező megismételhetőséget és cserepontosságot biztosít. A VÁLASZTÉK ÁTTEKINTÉSE 40 új JET GL esztergálófej GL csatlakozások méretei: GL32, GL40, GL50 Negatív lapkák - 22 fej - 4 lapka típus: CN12, DN11, DN15 és WN06-3 fejtípus: DCLNR/L, DDUNR/L és DWLNR/L Pozitív lapkák - 18 fej - 3 lapka típus: CC09, DC11 és VB16-3 fejtípus: DCLCR/L, DDUCR/L és DVUBR/L Hűtőrögzítők - 7 típus - Különböző stílusú fejekhez és lapkákhoz optimalizálva ESZTERGÁLÁS FONTOSABB ELŐNYÖK Megnövelt szerszámélettartam és javított forgácskezelés Nagyobb termelékenység Gyors és könnyű lapka- és fejcsere Magas fokú pontosság és megismételhetőség Biztonságos nagynyomású működés Megnövelt sokoldalúság a kisebb szükséges szerszámkészlet érdekében A kezelési sérülések lehetőségének csökkentése a jobb csomagolásnak köszönhetően TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat:

26 MÉG KÖLTSÉGHATÉKONYABB AXIÁLIS MARÁS NAGYOBB FOKÚ ANYAGLEVÁLASZTÁS ALACSONYABB ÉLENKÉNTI KÖLTSÉGEK MELLETT Válassza a Seco értéknövelő Square 6 axiális maróját, mely hat vágóéllel bíró balos lapkákkal és jobbos marótesttel rendelkezik. A lapkák megemelt éleinek köszönhetően a hatékony vágószög-pozíció pozitív. Ez finomabb vágásokat, jobb felületi kidolgozást, megbízható teljesítményt és hosszabb szerszámélettartamot eredményez. A Seco az új balos Square 6 lapkákat kimondottan egyenes és anguláris axiális marási eljárásokhoz fejlesztette ki, valamint azokhoz, melyeket gépi formagyártáshoz használnak. Mindezek mellett a Square 6 axiális marótestek mostantól új, korrózióálló és környezetbarát IDUN Uddeholm szerszámacélból készülnek. 24

27 A VÁLASZTÉK ÁTTEKINTÉSE Marótestek: Metrikus és hüvelykes szárátmérők: 40 mm és 1,5 hüvelyk Metrikus és hüvelykes Combimaster: M20-as csatlakozás/40 mm-es átmérő és M20-as csatlakozás/1,5 hüvelykes átmérő Metrikus és hüvelykes feltűzhető átmérők: 50, 63, 80, 100 mm és 2,00, 2,50, 3,00, 4,00 hüvelyk Lapkák: XNEX080608TL-M13 az MP2500, F40M, MS2050, T350M minőségek esetén XNEX080616TL-M13 az MP2500, F40M minőségek esetén MARÁS FONTOSABB ELŐNYÖK Alacsonyabb a vágóélenkénti költség Folyamatstabilitás és -megbízhatóság Finomabb vágás és jobb felületi kidolgozás Finom vágás és kisebb szükséges szerszámerő, köszönhetően a 22 fokos pozitív vágóélszögű lapkáknak. TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat:

28 A TÉRDIMPLANTÁTUM-MARÁS OPTIMALIZÁLÁSA CSÖKKENTSE A MEGMUNKÁLÁSI CIKLUSIDŐKET A KIMONDOTTAN A TÉRDIMPLANTÁTUMOK MEGMUNKÁLÁSÁRA TERVEZETT SZERSZÁMKÍNÁLAT TAGJAIVAL A Seco új Jabro CoCr (kobalt-króm) sorozatú tömör keményfém marószerszámokkal jelentősen növelheti az alkatrészek elkészítésének sebességét, és akár 50%-kal csökkentheti a ciklusidőket. Ez az iparág első kimondottan térdimplantátum-megmunkáláshoz készült termékvonala, mely 9 speciális geometriát és 39 szerszámot tartalmaz, melyek legtöbbje a JH Tornado nagy sebességű marócsaládba tartozik. A nagy sebességű és nagy előtolású megmunkálási stratégiákat ötvöző szerszámok mindegyike a térdimplantátumok sípcsonti és combcsonti részének kialakítására szolgál. A kínálat tagjai csökkentik sőt, szükségtelenné teszik a másodlagos megmunkálási eljárásokat, melyek polírozásként és simításként is ismertek. JH722 1*DC+OD COCR ELŐSIMÍTÓ ÉS SIMÍTÓ GÖMBMARÓ JH780 KÚPOS GÖMBMARÓ A TEST NAGYOLÁSÁHOZ ÉS SIMÍTÁSÁHOZ JH730 A COMBCSONTI RÉSZ OLDALFALÁNAK SIMÍTÁSÁHOZ JH *DC COCR GÖMBMARÓ SIMÍTÁSHOZ A SÍPCSONTI RÉSZ CSERÉJE (A TÉRD FELSŐ RÉSZÉNEK CSERÉJE) 26

29 A szerszámok által alkalmazott minőségek és optimalizált bevonatok kivételes alkatrész-felületi kivitelezést és hosszú szerszámélettartamot tesznek lehetővé. A térdimplantátumok mellett az egyéb orvosi implantátumok, például csípőprotézisek és csontlemezek megmunkálási teljesítményét is maximalizálhatja velük, mivel a célgyártott szerszámok kiválóan alkalmazhatók Ti6Al4V ISO-S12 (3D nyomtatott) alkatrészek elkészítésére. A VÁLASZTÉK ÁTTEKINTÉSE Combcsonti rész: JH770 alapnagyoló JH740 alapsimító wiper élekkel JH710 falsimító JH790 T-horonymaró JS506/509 standard élletörő a combcsonti részhez: JH730 test periférikus marása JHP994 testnagyoló JH780 testfalsimító JH721 testfelületsimító JH722 ízületfejmaró MARÁS FONTOSABB ELŐNYÖK Rövidebb alkatrész-ciklusidők Kiváló felületi minőség Sokoldalú alkalmazhatóság Folyamatstabilitás és -egységesség Hosszabb szerszáméltartam TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat:

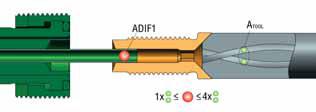

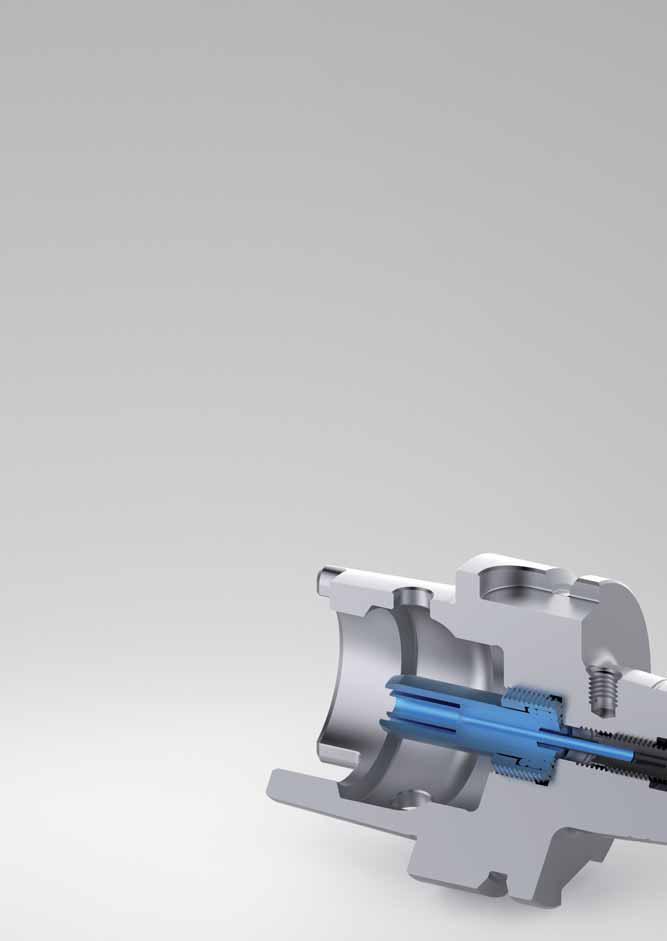

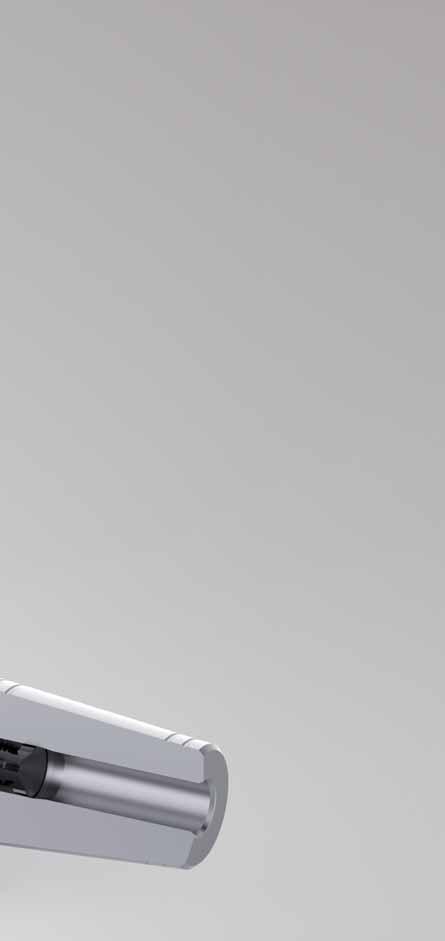

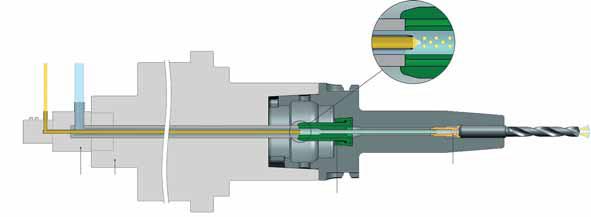

30 MAXIMÁLIS EREDMÉNYEK MINIMÁLIS HŰTÉSSEL CSÖKKENTSE A KÖLTSÉGEKET ÉS ÓVJA A KÖRNYEZETET AZ MQL SHRINKFIT SZERSZÁMBEFOGÓKKAL Az MQL (minimális mennyiségű kenés) egy tisztább hűtési lehetőség, mely kevesebb karbantartást igényel. Ez a megoldás levegő és olaj keverékét alkalmazza, melyek bevonják a marószerszám éleit és a munkadarabokat. Az elárasztásos hűtéssel szemben az MQL-megoldások jelentősen csökkentik a hőterhelés minimalizálásához szükséges hűtőközeg mennyiségét, és szükség szerinti kenést biztosítanak a gépi eljárásokban. Ez a módszer csökkenti az alkatrészek hűtésével és az elhasznált hűtőfolyadék kezelésével járó költségeket, valamint a kezelők egészségügyi kockázatait, amit a levegőbe és a kezelő bőrére kerülő folyadék okoz. A Seco MQL sorozatú zsugorkötéses szerszámbefogói két különböző MQL-megoldást tesznek lehetővé. Az EPB 5403M1 befogók MQL1-megoldásokhoz készültek, ahol a levegő és az olaj még azelőtt összekeveredik, hogy a géporsón keresztül a szerszámbefogóba és a marószerszámba kerülne. Az EPB 5403M2 szerszámbefogókat MQL2-megoldásokhoz tervezték, ahol a levegő és az olaj két külön csatornán keresztül áramlik a szerszámbefogó kamrájába, és csak ott keveredik össze. Ezek az M1 és M2 zsugorkötéses befogók MQL-hűtőközeg-csatornákkal és végálláscsavarokkal rendelkeznek. HŰTŐCSŐ AZ MQL2-HÖZ MQL2: A LEVEGŐ ÉS AZ OLAJ KÜLÖN KERÜL A SZERSZÁMBEFOGÓBA, ÉS EBBEN A KAMRÁBAN KEVEREDNEK ÖSSZE. 28

31 Az MQL számos előnye mellett ezek a zsugorkötéses befogók rendkívül kis ütést (max. 3 3xD esetén), kivételes befogási erőt, merevséget és finom kiegyensúlyozást biztosítanak. Javítják a nagy sebességű megmunkálási teljesítményt és megbízhatóságot minden alkalmazástípus esetén, legyen szó marásról, fúrásról vagy dörzsárazásról. A VÁLASZTÉK ÁTTEKINTÉSE HSK-A63 és HSK-A100 gépoldali csatlakozások Vágószerszámbefogó-átmérők: 6 32 mm, számos hosszúságban EPB 5403M: MQL1 és MQL2 technológiához, tartozékok nélkül szállítva EPB 5403M1: MQL1 technológiához, felszerelt MQL1-tartozékokkal szállítva EPB 5403M2: MQL2, technológiához, felszerelt MQL2-tartozékokkal szállítva VÉGÁLLÁSCSAVAR AZ MQL2-HÖZ, KÚPOS ELSŐ RÉSSZEL AZ MQL-SZERSZÁMOKHOZ SZERSZÁMRENDSZEREK FONTOSABB ELŐNYÖK Csökkentett hűtési költségek Megnövelt kezelői biztonság és környezetbarát tulajdonságok A hosszabb marószerszám-élettartam csökkenti a költségeket Nagy fokú folyamat-előreláthatóság és -megbízhatóság TOVÁBBI INFORMÁCIÓK További információkért lásd a következő oldalakat: , EPB 5403M ZSUGORKÖTÉSES BEFOGÓ (MQL1 ÉS MQL2 TECHNOLÓGIÁHOZ TERVEZVE) 29

32 30

33 Tartalom Marás Kukoricamarók Sarok- és horonymarók Tárcsamarók Axiális marók High feed marók Kerámialapkás marófejek Minimaster Plus Lapkák Tömör keményfém marók Szerszám választás JABRO HSM/TORNADO JH JABRO HSM/TORNADO JH JABRO HSM/TORNADO JH JABRO HSM/TORNADO JH JABRO HSM/TORNADO JH JABRO HPM JHP JABRO HSM/TORNADO JH JABRO HSM/TORNADO JH JABRO HSM/TORNADO JH JABRO HPM JHP JABRO Composite JC JABRO Composite JC Átszámítás Esztergálás Külső kések, Jetstream Tooling Műszaki információk Steadyline, GL fejek, Jetstream Tooling MDT, PCBN lapkák Leszúrás Adapterek Menetkészítés R Lapkák Lapkák Furatkészítés Seco Feedmax Perfomax Precimaster Plus Felszerszámozás Műszaki információk Shrinkfi t befogók Shrinkfi t befogók, MQL típus Műszaki információk Menetfúró tokmányok Műszaki információk Menetfúró patronok Tömítő gyűrűk Műszaki információk Behúzó gombák Nyilatkozat Marás Tömör keményfém marók Esztergálás Menetkészítés Furatkészítés Felszerszámozás 31

34 Kukoricamarók R Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: oldal A teljes lapkaválasztékot lásd: 70. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXS DC Méretek mm-ben DCSFMS TDZ LF LUX ZEFP Lapka R RE A Combimaster 35, M , LOEX C5-R A Seco-Capto 35, , , LOEX C5-R A Seco-Capto 58, , , LOEX C5-R A Seco-Capto 69, , LOEX C6-R A Seco-Capto 81, , LOEX12.. ZEFP = Effektív fogszám Pótalkatrészek Maró típus Kulcs (T-típus) Lapka csavar Lapka kulcs Nyomaték érték (Nm) R /C5-C6-R DOUBLE-T C04012-T15P H4B-T15P 2,0 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 32

35 Kukoricamarók R217/ Lapka választás SMG 100% 30% 10% P1 LOEX120708TR-M12 F40M 0,15 0,16 0,24 P2 LOEX120708TR-M12 F40M 0,15 0,16 0,24 P3 LOEX120708TR-M12 F40M 0,14 0,15 0,24 P4 LOEX120708TR-M12 F40M 0,14 0,15 0,24 P5 LOEX120708TR-M12 MP2500 0,14 0,15 0,22 P6 LOEX120708TR-M12 MP2500 0,13 0,15 0,22 P7 LOEX120708TR-M12 MP2500 0,13 0,15 0,22 P8 LOEX120708TR-M12 MP2500 0,14 0,15 0,24 P11 LOEX120708TR-M12 T350M 0,13 0,15 0,22 P12 LOEX120708TR-M12 MS2050 0,090 0,10 0,15 M1 LOEX120708TR-M12 F40M 0,15 0,16 0,24 M2 LOEX120708TR-M12 F40M 0,14 0,15 0,22 M3 LOEX120708TR-M12 F40M 0,11 0,12 0,18 M4 LOEX120708TR-M12 F40M 0,095 0,10 0,16 M5 LOEX120708TR-M12 F40M 0,095 0,10 0,16 K1 LOEX120708TR-MD13 MK2050 0,16 0,18 0,26 K2 LOEX120708TR-MD13 MK2050 0,15 0,16 0,24 K3 LOEX120708TR-MD13 MK2050 0,15 0,16 0,24 K4 LOEX120708TR-MD13 MK2050 0,15 0,16 0,24 K5 LOEX120708TR-MD13 MK2050 0,13 0,14 0,22 K6 LOEX120708TR-MD13 MK2050 0,15 0,16 0,24 K7 LOEX120708TR-MD13 MK2050 0,13 0,14 0,22 S1 LOEX120708TR-M12 F40M 0,095 0,10 0,16 S2 LOEX120708TR-M12 F40M 0,095 0,10 0,16 S3 LOEX120708TR-M12 F40M 0,090 0,095 0,15 S11 LOEX120708TR-M12 MS2050 0,11 0,12 0,18 S12 LOEX120708TR-M12 MS2050 0,11 0,12 0,18 S13 LOEX120708TR-M12 MS2050 0,095 0,10 0,16 SMG = Seco anyagcsoport f z = mm/fog v c = m/perc a e /DC = % Minden forgácsolási paraméter kiinduló érték f z 33

36 Kukoricamarók R217/ Forgácsolási paraméter v c = (m/perc) MS2050 MP2500 MP3000 T350M F40M SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S MK1500 MK2050 MM4500 MS2050 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K S S S S S S

37 Sarok- és horonymarók R Inch Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: oldal A teljes lapkaválasztékot lásd: 70. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXS DC Méretek inch-ben DCSFMS DCB LF ZEFP Lapka R Feltűzhető LOEX12.. ZEFP = Effektív fogszám Pótalkatrészek Maró típus Kulcs (T-típus) Lapka csavar Lapka kulcs Nyomaték érték (Nm) R DOUBLE-T C04012-T15P H4B-T15P 2,0 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 35

38 Sarok- és horonymarók R217/ Lapka választás SMG a p 100% 30% 10% P1 LOEX120708TR-M12 F40M P2 LOEX120708TR-M12 F40M P3 LOEX120708TR-M12 MP P4 LOEX120708TR-M12 MP P5 LOEX120708TR-M12 MP P6 LOEX120708TR-M12 MP P7 LOEX120708TR-M12 MP P8 LOEX120708TR-M12 MP P11 LOEX120708TR-M12 MP P12 LOEX120708TR-M12 MP M1 LOEX120708R-M09 MS M2 LOEX120708R-M09 MS M3 LOEX120708R-M09 F40M M4 LOEX120708R-M09 F40M M5 LOEX120708R-M09 F40M K1 LOEX120708TR-MD13 MK K2 LOEX120708TR-MD13 MK K3 LOEX120708TR-MD13 MK K4 LOEX120708TR-MD13 MK K5 LOEX120708TR-MD13 MK K6 LOEX120708TR-MD13 MK K7 LOEX120708TR-MD13 MK N1 LOEX120708R-M09 F40M N2 LOEX120708R-M09 F40M N3 LOEX120708R-M09 F40M N11 LOEX120708R-M09 F40M S1 LOEX120708R-M09 MS S2 LOEX120708R-M09 MS S3 LOEX120708TR-M12 MS S11 LOEX120708R-M09 MS S12 LOEX120708TR-M12 MS S13 LOEX120708TR-M12 MS SMG = Seco anyagcsoport f z = inch/fog v c = sf/perc a e /DC = % Minden forgácsolási paraméter kiinduló érték f z 36

39 Sarok- és horonymarók R217/ Forgácsolási paraméter v c = (sf/perc) MP1500 MP2050 MP2500 MP3000 T350M MK1500 SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M K K K K K K K N1 N2 N3 N11 S S S S S S MK2050 F40M MM4500 MS2050 T25M SMG 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S

40 Axiális marók R217/ Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: oldal A teljes lapkaválasztékot lásd: 76. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXE DC DCSFMS Méretek mm-ben DMM DCB TDZ OAL LPR LS LF KAPRE Lapka R RE-08-3A Combimaster M , XNEX08..L R A Heng.- Weldon , XNEX08..L R A Feltűzhető , XNEX08..L R A Feltűzhető , XNEX08..L R A Feltűzhető , XNEX08..L R A Feltűzhető , XNEX08..L R A Feltűzhető , XNEX08..L R A Feltűzhető , XNEX08..L R A Feltűzhető , XNEX08..L R A Feltűzhető , XNEX08..L Tüske méret = DCB Pótalkatrészek Maró típus Kulcs (T-típus) Lapka csavar Lapka kulcs Felfogó csavar Nyomaték érték (Nm) R217/ Ø40 DOUBLE-T C04011-T15P H4B-T15P 3,5 R217/ Ø50 DOUBLE-T C04011-T15P H4B-T15P ,5 R217/ Ø63 DOUBLE-T C04011-T15P H4B-T15P MC6S12X35 3,5 R Ø DOUBLE-T C04011-T15P H4B-T15PL 3,5 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 38

41 Axiális marók R217/ Lapka választás SMG f z 100% 70% 50% 30% P1 XNEX080608TL-M13 F40M 0,18 5,0 5,0 5,0 6,0 P2 XNEX080608TL-M13 F40M 0,19 5,0 5,0 5,0 6,0 P3 XNEX080608TL-M13 MP2500 0,18 5,0 5,0 5,0 6,0 P4 XNEX080608TL-M13 MP2500 0,17 5,0 5,0 5,0 6,0 P5 XNEX080608TL-M13 MP2500 0,17 5,0 5,0 5,0 6,0 P6 XNEX080608TL-M13 MP2500 0,17 5,0 5,0 5,0 6,0 P7 XNEX080608TL-M13 MP2500 0,17 5,0 5,0 5,0 6,0 P8 XNEX080608TL-M13 MP2500 0,18 5,0 5,0 5,0 6,0 P11 XNEX080608TL-M13 T350M 0,17 5,0 5,0 5,0 6,0 P12 XNEX080608TL-M13 T350M 0,11 4,0 4,0 4,0 4,5 M1 XNEX080608TL-M13 F40M 0,19 5,0 5,0 5,0 6,0 M2 XNEX080608TL-M13 F40M 0,17 5,0 5,0 5,0 6,0 M3 XNEX080608TL-M13 F40M 0,14 4,0 4,0 4,0 4,5 M4 XNEX080608TL-M13 T350M 0,12 3,0 3,0 3,0 3,5 M5 XNEX080608TL-M13 T350M 0,12 3,0 3,0 3,0 3,5 K1 XNEX080608TL-M13 MP2500 0,19 5,0 5,0 5,0 6,0 K2 XNEX080608TL-M13 MP2500 0,17 5,0 5,0 5,0 6,0 K3 XNEX080608TL-M13 MP2500 0,17 5,0 5,0 5,0 6,0 K4 XNEX080608TL-M13 MP2500 0,17 5,0 5,0 5,0 6,0 K5 XNEX080608TL-M13 MP2500 0,15 5,0 5,0 5,0 6,0 K6 XNEX080608TL-M13 MP2500 0,17 5,0 5,0 5,0 6,0 K7 XNEX080608TL-M13 MP2500 0,15 5,0 5,0 5,0 6,0 S1 XNEX080608TL-M13 T350M 0,12 3,0 3,0 3,0 3,5 S2 XNEX080608TL-M13 T350M 0,12 3,0 3,0 3,0 3,5 S3 XNEX080608TL-M13 T350M 0,11 3,0 3,0 3,0 3,5 S11 XNEX080608TL-M13 MS2050 0,14 3,5 3,5 3,5 4,0 S12 XNEX080608TL-M13 MS2050 0,14 3,5 3,5 3,5 4,0 S13 XNEX080608TL-M13 MS2050 0,12 3,0 3,0 3,0 3,5 H5 XNEX080608TL-M13 MP2500 0,11 4,0 4,0 4,0 4,5 H8 XNEX080608TL-M13 MP2500 0,090 3,5 3,5 3,5 4,0 H11 XNEX080608TL-M13 MP2500 0,11 4,0 4,0 4,0 4,5 H12 XNEX080608TL-M13 MP2500 0,090 3,5 3,5 3,5 4,0 SMG = Seco anyagcsoport f z = mm/fog v c = m/perc a e /DC = % Minden forgácsolási paraméter kiinduló érték a so 39

42 Axiális marók R217/ Forgácsolási paraméter v c = (m/perc) MP2500 F40M T350M MS2050 SMG 100% 70% 50% 30% 100% 70% 50% 30% 100% 70% 50% 30% 100% 70% 50% 30% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H

43 Axiális marók R217/ Inch Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: oldal A teljes lapkaválasztékot lásd: 76. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXE DC DCSFMS Méretek inch-ben DMM DCB TDZ OAL LPR LS LF KAPRE Lapka R RE-08-3A Combimaster M XNEX08..L R A Heng.- Weldon XNEX08..L R A Feltűzhető XNEX08..L R A Feltűzhető XNEX08..L R A Feltűzhető XNEX08..L R A Feltűzhető XNEX08..L Tüske méret = DCB Pótalkatrészek Maró típus Kulcs (T-típus) Lapka csavar Lapka kulcs Felfogó csavar Nyomaték érték (Nm) R DOUBLE-T C04011-T15P H4B-T15P 3,5 R DOUBLE-T C04011-T15P H4B-T15P ,5 R DOUBLE-T C04011-T15P H4B-T15P UC6S1/2UNFX1-1/4 3,5 R DOUBLE-T C04011-T15P H4B-T15PL UC6S3/4UNFX1-1/4 3,5 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 41

44 Axiális marók R217/ Lapka választás SMG f z 100% 70% 50% 30% P1 XNEX080608TL-M13 F40M P2 XNEX080608TL-M13 F40M P3 XNEX080608TL-M13 MP P4 XNEX080608TL-M13 MP P5 XNEX080608TL-M13 MP P6 XNEX080608TL-M13 MP P7 XNEX080608TL-M13 MP P8 XNEX080608TL-M13 MP P11 XNEX080608TL-M13 T350M P12 XNEX080608TL-M13 T350M M1 XNEX080608TL-M13 F40M M2 XNEX080608TL-M13 F40M M3 XNEX080608TL-M13 F40M M4 XNEX080608TL-M13 T350M M5 XNEX080608TL-M13 T350M K1 XNEX080608TL-M13 MP K2 XNEX080608TL-M13 MP K3 XNEX080608TL-M13 MP K4 XNEX080608TL-M13 MP K5 XNEX080608TL-M13 MP K6 XNEX080608TL-M13 MP K7 XNEX080608TL-M13 MP S1 XNEX080608TL-M13 T350M S2 XNEX080608TL-M13 T350M S3 XNEX080608TL-M13 T350M S11 XNEX080608TL-M13 MS S12 XNEX080608TL-M13 MS S13 XNEX080608TL-M13 MS H5 XNEX080608TL-M13 MP H8 XNEX080608TL-M13 MP H11 XNEX080608TL-M13 MP H12 XNEX080608TL-M13 MP SMG = Seco anyagcsoport f z = inch/fog v c = sf/perc a e /DC = % Minden forgácsolási paraméter kiinduló érték a so 42

45 Axiális marók R217/ Forgácsolási paraméter v c = (sf/perc) MP2500 F40M T350M MS2050 SMG 100% 70% 50% 30% 100% 70% 50% 30% 100% 70% 50% 30% 100% 70% 50% 30% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H

46 Másoló marók R217/ Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: oldal A teljes lapkaválasztékot lásd: 73. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXS DCX Méretek mm-ben DC DCSFMS DCB TDZ LF RMPX Lapka R RE-06.3A Combimaster ,1 30 M ,4 3 0, RNMU R A Feltűzhető , ,54 4 0, RNMU R RE-06.4A Combimaster ,0 37 M ,54 4 0, RNMU R A Feltűzhető , ,62 5 0, RNMU R A Feltűzhető , ,62 6 0, RNMU R A Feltűzhető , ,6 5 0, RNMU R A Feltűzhető , ,47 6 0, RNMU R A Feltűzhető , ,47 8 0, RNMU R A Feltűzhető , ,45 7 0, RNMU R A Feltűzhető , ,53 8 1, RNMU R A Feltűzhető , , , RNMU R A Feltűzhető , , , RNMU12.. Tüske méret = DCB Lejtősmarási szög = RMPX Pótalkatrészek Maró típus Kulcs (T-típus) Lapka csavar Lapka kulcs Felfogó csavar Nyomaték érték (Nm) R DOUBLE-T C04009-T15P H4B-T15P 3,5 R DOUBLE-T C04009-T15P H4B-T15P ,5 R DOUBLE-T C04009-T15P H4B-T15P MC6S12X40 3,5 R DOUBLE-T C04009-T15P H4B-T15P MC6S12X40 3,5 R DOUBLE-T C04009-T15P H4B-T15PL 950E1645 3,5 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 44

47 Másoló marók R217/ Lapka választás SMG a p 100% 70% 30% 10% P1 RNMU1204M0-ME10 T350M 2,5 0,30 0,30 0,34 0,50 P2 RNMU1204M0-ME10 T350M 2,5 0,32 0,32 0,34 0,55 P3 RNMU1204M0-ME10 T350M 2,5 0,30 0,30 0,32 0,50 P4 RNMU1204M0T-M10 MP2500 2,5 0,30 0,30 0,32 0,48 P5 RNMU1204M0T-M10 MP2500 2,5 0,28 0,28 0,32 0,48 P6 RNMU1204M0T-M10 MP2500 2,5 0,28 0,28 0,30 0,48 P7 RNMU1204M0T-M10 MP2500 2,5 0,28 0,28 0,30 0,48 P8 RNMU1204M0T-M10 MP2050 2,5 0,30 0,30 0,32 0,50 P11 RNMU1204M0T-M10 MP2050 2,5 0,28 0,28 0,30 0,48 P12 RNMU1204M0T-M10 MS2500 1,9 0,22 0,22 0,24 0,38 M1 RNMU1204M0-ME10 T350M 2,5 0,32 0,32 0,34 0,55 M2 RNMU1204M0-ME10 T350M 2,5 0,28 0,28 0,32 0,48 M3 RNMU1204M0-ME10 T350M 1,9 0,26 0,26 0,28 0,44 M4 RNMU1204M0T-M10 T350M 1,4 0,26 0,26 0,30 0,44 M5 RNMU1204M0T-M10 T350M 1,4 0,26 0,26 0,30 0,44 K1 RNMU1204M0T-M10 MK2050 2,5 0,32 0,32 0,34 0,55 K2 RNMU1204M0T-M10 MK2050 2,5 0,28 0,28 0,32 0,48 K3 RNMU1204M0T-M10 MK2050 2,5 0,28 0,28 0,32 0,48 K4 RNMU1204M0T-M10 MK2050 2,5 0,28 0,28 0,32 0,48 K5 RNMU1204M0T-M10 MK2050 2,5 0,26 0,26 0,28 0,44 K6 RNMU1204M0T-M10 MK2050 2,5 0,28 0,28 0,32 0,48 K7 RNMU1204M0T-M10 MK2050 2,5 0,26 0,26 0,28 0,44 N1 RNMU1204M0-ME10 F40M 2,5 0,40 0,40 0,44 0,65 N2 RNMU1204M0-ME10 F40M 2,5 0,40 0,40 0,44 0,65 N11 RNMU1204M0-ME10 F40M 2,5 0,40 0,40 0,44 0,65 S1 RNMU1204M0T-M10 MS2500 1,4 0,26 0,26 0,30 0,44 S2 RNMU1204M0T-M10 MS2500 1,4 0,26 0,26 0,30 0,44 S3 RNMU1204M0T-M10 MS2500 1,4 0,24 0,24 0,28 0,42 S11 RNMU1204M0T-M10 MS2050 1,7 0,28 0,28 0,30 0,46 S12 RNMU1204M0T-M10 MS2050 1,7 0,28 0,28 0,30 0,46 S13 RNMU1204M0T-M10 MS2050 1,4 0,26 0,26 0,30 0,44 H5 RNMU1204M0T-M10 MP2500 1,9 0,22 0,22 0,24 0,38 H8 RNMU1204M0T-M10 MP2500 1,7 0,18 0,18 0,20 0,30 H11 RNMU1204M0T-M10 MP2500 1,9 0,22 0,22 0,24 0,38 H12 RNMU1204M0T-M10 MP2500 1,7 0,18 0,18 0,20 0,30 H21 RNMU1204M0T-M10 MP2500 1,7 0,18 0,18 0,20 0,30 SMG = Seco anyagcsoport f z = mm/fog v c = m/perc a e /DC = % Minden forgácsolási paraméter kiinduló érték f z 45

48 Másoló marók R217/ Forgácsolási paraméter v c = (m/perc) MP2050 MP2500 T350M F40M SMG 100% 70% 30% 10% 100% 70% 30% 10% 100% 70% 30% 10% 100% 70% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MK2050 MS2050 MS2500 SMG 100% 70% 30% 10% 100% 70% 30% 10% 100% 70% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N1 N2 N3 N11 S S S S S S H5 H8 H11 H12 H21 46

49 Másoló marók R217/ Inch Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: oldal A teljes lapkaválasztékot lásd: 73. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXS DCX DC Méretek inch-ben DCSFMS DCB TDZ LF OAL LUX LPR RMPX Lapka R A Heng.- Weldon RNMU R RE-06-4A Combimaster M RNMU R A Feltűzhető RNMU R A Feltűzhető RNMU R A Feltűzhető RNMU R A Feltűzhető RNMU R A Feltűzhető RNMU R A Feltűzhető RNMU R A Feltűzhető RNMU12.. Tüske méret = DCB Lejtősmarási szög = RMPX Pótalkatrészek Maró típus Kulcs (T-típus) Lapka csavar Lapka kulcs Felfogó csavar Nyomaték érték (Nm) R DOUBLE-T C04009-T15P H4B-T15P 3,5 R DOUBLE-T C04009-T15P H4B-T15P UC6S1/4UNFX1 3,5 R DOUBLE-T C04009-T15P H4B-T15P UC6S3/8UNFX1-1/4 3,5 R DOUBLE-T C04009-T15P H4B-T15P UC6S1/2UNFX1-1/2 3,5 R DOUBLE-T C04009-T15P H4B-T15PL ULC6S3/4UNFX11/2 3,5 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 47

50 Másoló marók R217/ Lapka választás SMG a p 100% 70% 30% 10% P1 RNMU1204M0-ME10 T350M P2 RNMU1204M0-ME10 T350M P3 RNMU1204M0-ME10 T350M P4 RNMU1204M0T-M10 MP P5 RNMU1204M0T-M10 MP P6 RNMU1204M0T-M10 MP P7 RNMU1204M0T-M10 MP P8 RNMU1204M0T-M10 MP P11 RNMU1204M0T-M10 MP P12 RNMU1204M0T-M10 MS M1 RNMU1204M0-ME10 T350M M2 RNMU1204M0-ME10 T350M M3 RNMU1204M0-ME10 T350M M4 RNMU1204M0T-M10 T350M M5 RNMU1204M0T-M10 T350M K1 RNMU1204M0T-M10 MK K2 RNMU1204M0T-M10 MK K3 RNMU1204M0T-M10 MK K4 RNMU1204M0T-M10 MK K5 RNMU1204M0T-M10 MK K6 RNMU1204M0T-M10 MK K7 RNMU1204M0T-M10 MK S1 RNMU1204M0T-M10 MS S2 RNMU1204M0T-M10 MS S3 RNMU1204M0T-M10 MS S11 RNMU1204M0T-M10 MS S12 RNMU1204M0T-M10 MS S13 RNMU1204M0T-M10 MS H5 RNMU1204M0T-M10 MP H8 RNMU1204M0T-M10 MP H11 RNMU1204M0T-M10 MP H12 RNMU1204M0T-M10 MP H21 RNMU1204M0T-M10 MP SMG = Seco anyagcsoport f z = inch/fog v c = sf/perc a e /DC = % Minden forgácsolási paraméter kiinduló érték f z 48

51 Másoló marók R217/ Forgácsolási paraméter v c = (sf/perc) MP2050 MP2500 T350M F40M SMG 100% 70% 30% 10% 100% 70% 30% 10% 100% 70% 30% 10% 100% 70% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MK2050 MS2050 MS2500 SMG 100% 70% 30% 10% 100% 70% 30% 10% 100% 70% 30% 10% P P P P P P P P P P M M M M M K K K K K K K N1 N2 N3 N11 S S S S S S H5 H8 H11 H12 H21 49

52 High feed marók R SC Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: oldal A teljes lapkaválasztékot lásd: 74. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXE APMXS DCX Méretek mm-ben DC DCSFMS DCB LF UTCN RP KAPRS RMPX Lapka R SC12.5A Feltűzhető , ,1 4,4 12,5 2,1 5 0, SCET R SC12.5A Feltűzhető , ,1 4,5 12,5 2,0 5 0, SCET R SC12.6A Feltűzhető , ,1 4,4 12,5 0,6 6 0, SCET R SC12.6A Feltűzhető , ,2 4,4 12,5 0,7 6 0, SCET R SC12.7A Feltűzhető , ,2 4,4 12,5 0,8 7 1, SCET R SC12.6A Feltűzhető , ,2 4,4 12,5 0,8 6 1, SCET R SC12.8A Feltűzhető , ,2 4,4 12,5 0,6 8 1, SCET12.. Tüske méret = DCB Lejtősmarási szög = RMPX Pótalkatrészek UTCN = Vágatlan vastagság, eltérés a programozott rádiusz (RP) és megmunkált profi l között. Maró típus Kulcs (T-típus) Lapka csavar Lapka kulcs Felfogó csavar Nyomaték érték (Nm) R DOUBLE-T C45011-T20P H6B-T20P 5,0 R DOUBLE-T C45011-T20P H6B-T20P MC6S12X35 5,0 R DOUBLE-T C45011-T20P H6B-T20P MC6S16X40 5,0 R DOUBLE-T C45011-T20P H6B-T20P MLC6S16X35 5,0 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 50

53 High feed marók R SC12 Lapka választás SMG a p 100% 70% 30% P1 SCET120630T-M14 T350M 0,90 1,0 1,0 1,1 P2 SCET120630T-M14 T350M 0,90 1,0 1,0 1,1 P3 SCET120630T-M14 T350M 0,90 0,95 0,95 1,0 P4 SCET120630T-MD16 MS2500 0,90 1,1 1,1 1,2 P5 SCET120630T-MD16 MS2500 0,90 1,0 1,0 1,1 P6 SCET120630T-MD16 MS2500 0,90 1,0 1,0 1,1 P7 SCET120630T-MD16 MS2500 0,90 1,0 1,0 1,1 P8 SCET120630T-MD16 MP2500 0,90 1,1 1,1 1,2 P11 SCET120630T-MD16 MS2500 0,90 1,0 1,0 1,1 P12 SCET120630T-MD16 MS2500 0,60 0,75 0,75 0,80 M1 SCET120630T-M14 F40M 0,90 1,0 1,0 1,1 M2 SCET120630T-M14 F40M 0,90 0,90 0,90 1,0 M3 SCET120630T-M14 F40M 0,60 0,75 0,75 0,80 M4 SCET120630T-M14 F40M 0,37 0,70 0,70 0,75 M5 SCET120630T-M14 F40M 0,37 0,70 0,70 0,75 K1 SCET120630T-MD16 MP1500 0,90 1,1 1,1 1,2 K2 SCET120630T-MD16 MP1500 0,90 1,0 1,0 1,1 K3 SCET120630T-MD16 MP1500 0,90 1,0 1,0 1,1 K4 SCET120630T-MD16 MP1500 0,90 1,0 1,0 1,1 K5 SCET120630T-MD16 MP1500 0,90 0,95 0,95 1,0 K6 SCET120630T-MD16 MP1500 0,90 1,0 1,0 1,1 K7 SCET120630T-MD16 MP1500 0,90 0,95 0,95 1,0 S1 SCET120630T-M14 MS2500 0,37 0,70 0,70 0,75 S2 SCET120630T-M14 MS2500 0,37 0,70 0,70 0,75 S3 SCET120630T-M14 MS2500 0,37 0,65 0,65 0,70 S11 SCET120630T-M14 MS2500 0,48 0,75 0,75 0,85 S12 SCET120630T-M14 MS2500 0,48 0,75 0,75 0,85 S13 SCET120630T-M14 MS2500 0,37 0,70 0,70 0,75 H5 SCET120630T-MD16 MP1500 0,60 0,75 0,75 0,80 H8 SCET120630T-MD16 MP1500 0,48 0,55 0,55 0,60 H11 SCET120630T-MD16 T350M 0,60 0,75 0,75 0,80 H12 SCET120630T-MD16 T350M 0,48 0,55 0,55 0,60 H21 SCET120630T-MD16 MP1500 0,48 0,55 0,55 0,60 SMG = Seco anyagcsoport f z = mm/fog v c = m/perc a e /DC = % Minden forgácsolási paraméter kiinduló érték f z 51

54 High feed marók R SC12 Forgácsolási paraméter v c = (m/perc) MP1500 MP2500 MP3000 T350M F40M MK2050 SMG 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MS SMG 100% 70% 30% P P P P P P P P P P M M M M M K1 K2 K3 K4 K5 K6 K7 N1 N2 N3 N11 S S S S S S H5 H8 H11 H12 H21

55 High feed marók R SC - Inch Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: oldal A teljes lapkaválasztékot lásd: 74. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXE APMXS DCX Méretek inch-ben DC DCSFMS DCB LF UTCN RP KAPRS RMPX Lapka R SC12.5A Feltűzhető SC R SC12.5A Feltűzhető SC R SC12.6A Feltűzhető SC R SC12.6A Feltűzhető SC R SC12.8A Feltűzhető SC..12 Tüske méret = DCB Lejtősmarási szög = RMPX Pótalkatrészek UTCN = Vágatlan vastagság, eltérés a programozott rádiusz (RP) és megmunkált profi l között. Maró típus Kulcs (T-típus) Lapka csavar Lapka kulcs Felfogó csavar Nyomaték érték (Nm) R DOUBLE-T C45011-T20P H6B-T20P UC6S3/8UNFX1-1/4 5,0 R DOUBLE-T C45011-T20P H6B-T20P UC6S3/8UNFX11/2 5,0 R DOUBLE-T C45011-T20P H6B-T20P UC6S1/2UNFX1-1/2 5,0 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 53

56 High feed marók R SC12 Lapka választás SMG a p 100% 70% 30% P1 SCET120630T-M14 T350M P2 SCET120630T-M14 T350M P3 SCET120630T-M14 T350M P4 SCET120630T-MD16 MS P5 SCET120630T-MD16 MS P6 SCET120630T-MD16 MS P7 SCET120630T-MD16 MS P8 SCET120630T-MD16 MP P11 SCET120630T-MD16 MS P12 SCET120630T-MD16 MS M1 SCET120630T-M14 F40M M2 SCET120630T-M14 F40M M3 SCET120630T-M14 F40M M4 SCET120630T-M14 F40M M5 SCET120630T-M14 F40M K1 SCET120630T-MD16 MP K2 SCET120630T-MD16 MP K3 SCET120630T-MD16 MP K4 SCET120630T-MD16 MP K5 SCET120630T-MD16 MP K6 SCET120630T-MD16 MP K7 SCET120630T-MD16 MP S1 SCET120630T-M14 MS S2 SCET120630T-M14 MS S3 SCET120630T-M14 MS S11 SCET120630T-M14 MS S12 SCET120630T-M14 MS S13 SCET120630T-M14 MS H5 SCET120630T-MD16 MP H8 SCET120630T-MD16 MP H11 SCET120630T-MD16 T350M H12 SCET120630T-MD16 T350M H21 SCET120630T-MD16 MP SMG = Seco anyagcsoport f z = inch/fog v c = sf/perc a e /DC = % Minden forgácsolási paraméter kiinduló érték f z 54

57 High feed marók R SC12 Forgácsolási paraméter v c = (m/perc) MP1500 MP2500 MP3000 T350M F40M MK2050 SMG 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H MS2500 SMG 100% 70% 30% P P P P P P P P P P M M M M M K1 K2 K3 K4 K5 K6 K7 N1 N2 N3 N11 S S S S S S H5 H8 H11 H12 H21 55

58 High feed marók R R160 Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: oldal A teljes lapkaválasztékot lásd: 78. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXS APMXE DCX Méretek mm-ben DC DCSFMS DCB LF UTCN RP RMPX Lapka R R160.5A Feltűzhető 1, , ,03 3,01 0,9 5 0, R R160.5A Feltűzhető 1, , ,03 3,03 0,8 5 0, R R160.6A Feltűzhető 1, , ,98 3,0 0,6 6 0, R R160.6A Feltűzhető 1, , ,05 3,0 0,5 6 0, R R160.7A Feltűzhető 1, , ,04 3,0 0,4 7 1, R R160.7A Feltűzhető 1, , ,03 3,0 0,4 7 1, R R160.8A Feltűzhető 1, , ,03 3,0 0,4 8 1, R R160.9A Feltűzhető 1, , ,03 3,0 0,3 9 1, Tüske méret = DCB Lejtősmarási szög = RMPX Pótalkatrészek UTCN = Vágatlan vastagság, eltérés a programozott rádiusz (RP) és megmunkált profi l között Maró típus Kulcs (T-típus) Lapka csavar Lapka kulcs Felfogó csavar Nyomaték érték (Nm) R DOUBLE-T C03510-T15P H4B-T15P ,5 R DOUBLE-T C03510-T15P H4B-T15P MC6S12X35 3,5 R DOUBLE-T C03510-T15P H4B-T15P 950E1645 3,5 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 56

59 High feed marók R217/ Lapka választás SMG a p 100% 70% 30% P T-04-M08 T350M 1,6 0,85 0,85 0,95 P T-04-M08 T350M 1,6 0,85 0,85 0,95 P T-04-M08 T350M 1,6 0,80 0,80 0,90 P T-04-MD11 MS2500 1,6 1,1 1,1 1,2 P T-04-MD11 MS2500 1,6 1,1 1,1 1,2 P T-04-MD11 MS2500 1,6 1,1 1,1 1,2 P T-04-MD11 MS2500 1,6 1,1 1,1 1,2 P T-04-MD11 MP2500 1,6 1,1 1,1 1,2 P T-04-MD11 MS2500 1,6 1,1 1,1 1,2 P T-04-MD11 MS2500 1,0 0,95 0,95 1,0 M T-04-M08 F40M 1,6 0,85 0,85 0,95 M T-04-M08 F40M 1,6 0,80 0,80 0,85 M T-04-M08 F40M 1,0 0,80 0,80 0,90 M T-04-M08 F40M 0,60 0,70 0,70 0,80 M T-04-M08 F40M 0,60 0,70 0,70 0,80 K T-04-MD11 MK2050 1,6 1,2 1,2 1,3 K T-04-MD11 MK2050 1,6 1,1 1,1 1,2 K T-04-MD11 MK2050 1,6 1,1 1,1 1,2 K T-04-MD11 MK2050 1,6 1,1 1,1 1,2 K T-04-MD11 MK2050 1,6 1,0 1,0 1,1 K T-04-MD11 MK2050 1,6 1,1 1,1 1,2 K T-04-MD11 MK2050 1,6 1,0 1,0 1,1 N E07 H25 1,6 0,95 0,95 1,1 N E07 H25 1,6 0,95 0,95 1,1 N E07 H25 1,6 0,95 0,95 1,1 N E07 H25 1,6 0,95 0,95 1,1 S T-04-M08 MS2500 0,60 0,70 0,70 0,80 S T-04-M08 MS2500 0,60 0,70 0,70 0,80 S T-04-M08 MS2500 0,60 0,65 0,65 0,70 S T-04-M08 MS2050 0,80 0,80 0,80 0,90 S T-04-M08 MS2050 0,80 0,80 0,80 0,90 S T-04-M08 MS2050 0,60 0,70 0,70 0,80 H T-04-MD11 MH1000 1,0 0,80 0,80 0,90 H T-04-MD11 MH1000 0,75 0,65 0,65 0,70 H T-04-MD09 MP3000 1,0 0,65 0,65 0,70 H T-04-M08 T350M 0,75 0,46 0,46 0,50 H T-04-MD11 MH1000 0,75 0,65 0,65 0,70 SMG = Seco anyagcsoport f z = mm/fog v c = m/perc a e /DC = % Minden forgácsolási paraméter kiinduló érték f z 57

60 High feed marók R217/ Forgácsolási paraméter v c = (m/perc) MP1500 MP2500 MP3000 T350M F15M F25M SMG 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% P P P P P P P P P P M M M M M K K K K K K K N1 N N N11 S S S S S S H H H H H F40M MK2050 MS2050 MS2500 MH1000 H25 SMG 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H

61 High feed marók R R230 Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: oldal A teljes lapkaválasztékot lásd: 77. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXS APMXE Méretek mm-ben DCX DC DCSFMS TDZ LF UTCN RP KAPRS RMPX Lapka R RE-R230.3A Combimaster 1, ,6 36,5 M ,88 3,32 21,3 1,4 3 0, R RE-R230.3A Combimaster 1, ,6 36,5 M ,88 3,32 21,3 1,3 3 0, UTCN = Vágatlan vastagság, eltérés a programozott rádiusz (RP) és megmunkált profi l között. Lejtősmarási szög = RMPX Pótalkatrészek Maró típus Kulcs (T-típus) Lapka csavar Lapka kulcs Nyomaték érték (Nm) R DOUBLE-T C04011-T15P H4B-T15P 3,5 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 59

62 High feed marók R217/ R230 Lapka választás SMG a p 100% 70% 30% P TR-06-ME13 T350M 1,6 0,85 0,85 0,95 P TR-06-ME13 T350M 1,6 0,90 0,90 0,95 P TR-06-ME13 T350M 1,6 0,85 0,85 0,90 P TR-06-M15 MP2500 1,6 0,95 0,95 1,0 P TR-06-M15 MP2500 1,6 0,90 0,90 1,0 P TR-06-M15 MP2500 1,6 0,90 0,90 1,0 P TR-06-M15 MP2500 1,6 0,90 0,90 1,0 P TR-06-M15 MP2500 1,6 0,95 0,95 1,0 P TR-06-ME13 T350M 1,6 0,80 0,80 0,90 P TR-06-M15 MS2500 1,0 0,80 0,80 0,85 M TR-06-ME13 T350M 1,6 0,90 0,90 0,95 M TR-06-ME13 T350M 1,6 0,80 0,80 0,90 M TR-06-ME13 T350M 1,0 0,80 0,80 0,90 M TR-06-ME13 MM4500 0,60 0,70 0,70 0,80 M TR-06-ME13 MM4500 0,60 0,70 0,70 0,80 K TR-06-MD17 MK2050 1,6 1,2 1,2 1,3 K TR-06-MD17 MK2050 1,6 1,1 1,1 1,2 K TR-06-MD17 MK2050 1,6 1,1 1,1 1,2 K TR-06-MD17 MK2050 1,6 1,1 1,1 1,2 K TR-06-MD17 MK2050 1,6 1,0 1,0 1,1 K TR-06-MD17 MK2050 1,6 1,1 1,1 1,2 K TR-06-MD17 MK2050 1,6 1,0 1,0 1,1 S TR-06-ME13 MS2500 0,60 0,70 0,70 0,80 S TR-06-ME13 MS2500 0,60 0,70 0,70 0,80 S TR-06-M15 F40M 0,60 0,75 0,75 0,80 S TR-06-ME13 MS2050 0,80 0,80 0,80 0,90 S TR-06-ME13 MS2050 0,80 0,80 0,80 0,90 S TR-06-ME13 MS2050 0,60 0,70 0,70 0,80 H TR-06-MD17 MP3000 1,0 0,80 0,80 0,90 H TR-06-MD17 MP3000 0,75 0,65 0,65 0,70 H TR-06-M15 T350M 1,0 0,65 0,65 0,75 H TR-06-M15 T350M 0,75 0,50 0,50 0,55 H TR-06-MD17 MP3000 0,75 0,65 0,65 0,70 H TR-06-MD17 MP3000 SMG = Seco anyagcsoport f z = mm/fog v c = m/perc a e /DC = % Minden forgácsolási paraméter kiinduló érték f z 60

63 High feed marók R217/ R230 Forgácsolási paraméter v c = (m/perc) MP1500 MP2500 MP3000 T350M F40M MM4500 SMG 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% 100% 70% 30% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H H H H H MK2050 MS2050 MS2500 SMG 100% 70% 30% 100% 70% 30% 100% 70% 30% P P P P P P P P P P M M M M M K K K K K K K S S S S S S H5 H8 H11 H12 H21 61

64 Kerámialapkás marófejek Bevezető Secomax kerámia egy olyan termék fejlesztés amely segíti az ipar állandó igényét, a termelékenység és teljesítmény növelését. A lapkák préseltek és HIP (nagynyomású izosztatikus) eljárással szinterezettek, nagyon jó és tiszta alapanyagból készültek fi nom szemcseszerkezettel, mely biztosítja a kitűnő anyag jellemzőket. Minden felülete köszörült, mely biztosítja a termék tökéletes méretét és tűrését. A termék jellemzői: magas hőtűrő képesség optimális szívósság kitűnő kopásállóság magas termék minőség Megmunkálási területek Hőálló szuperötvözetek (HRSA) egy széles skáláját tartalmazzák a nikkel, vas és kobalt alapú ötvözeteknek, melyek kifejezetten jó mechanikai és kémiai tulajdonságokkal rendelkeznek magas hőmérsékleten. A Seco kerámia lapkák nikkel alapú hőálló szuperötvözetek nagyoló megmunkálására szolgálnak. A leggyakoribb nikkel alapú szuperötvözet az Inconel 718, amely egykeményedő nikkel króm ötvözet, amely jelentős mennyiségű vasat, niobiumot és molibdént tartalmaz, valamint kisebb mennyiségű alumíniumot és titánt tartalmaz. Egyéb nikkel alapú szuper ötvözetek: Hastalloy Haynes (Waspaloy) MAR Nimonic Rene Udimet Bevezető CS300 Forma: Tömör Összetétel: Sialon (Si, Al, O, N) kerámia minőség. Bevonat: Nincs bevonat. 62

65 Kerámialapkás marófejek Élkiképzés S = Élletört és hónolt T = Élletört, nem hónolt E = Hónolt Élletörés mérete és szöge CS100 = 0,10 mm x 20 CS300 = 0,10 mm x 20 CW100= Hónolt b n = letörés szélessége n = letörési szög r n = hónolt rádiusz ISO besorolás CS100 CS300 CW100 63

66 Kerámialapkás marófejek R217/ Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: 66. oldal A teljes lapkaválasztékot lásd: 72. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXS DCX Méretek mm-ben DC DCSFMS DCB TDZ LF Lapka R RE-RN1204.3A Combimaster M , RN R RE-RP Combimaster M , RP R RE-RN1204.4A Combimaster M , RN R RE-RP1204.4A Combimaster M , RP R RN1204.6A Feltűzhető , RN R RP1204.6A Feltűzhető , RP R RN1207.5A Feltűzhető , RN R RN1207.6A Feltűzhető , RN R RN1207.7A Feltűzhető , RN R RN1207.7A Feltűzhető , RN R RN1207.8A Feltűzhető , RN R RN1207.8A Feltűzhető , RN R RN Feltűzhető , RN1207 Tüske méret = DCB Pótalkatrészek Maró típus Ék csavar Ék kulcs Ék rögzítő Kulcs (T-típus) Nyomaték érték (Nm) R217/ LD5015C H4B-H2,5 CW0508 DOUBLE-T 2,5 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 64

67 Kerámialapkás marófejek R217/ Inch Lapka választáshoz és ajánlott forgácsolási paraméterekhez lásd: 66. oldal A teljes lapkaválasztékot lásd: 72. oldal Rendelési és termék szám Megnevezés Összeszerelés típusa APMXS DCX Méretek inch-ben DC DCSFMS DCB LF Lapka R RN1207.5A Feltűzhető RN R RN1207.6A Feltűzhető RN R RN1207.7A Feltűzhető RN1207 Tüske méret = DCB Pótalkatrészek Maró típus Ék csavar Ék kulcs Ék rögzítő Kulcs (T-típus) Nyomaték érték (Nm) R LD5015C H4B-H2.5 CW0508 DOUBLE-T 2,5 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték kulcsok, lásd a 672. oldalon a MN2015 Marás katalógusban. 65

68 Kerámialapkás marófejek Szuperötvözetek és titán SMG Megnevezés Tulajdonságok Jellemző k c1.1 m c S3 Nikkel alapú szuperötvözetek Inconel ,21 Kerámia, Nagyolás a p 0,5-3,0 mm CS300 SMG v c f z S ,05 0,15 S ,05 0,15 S ,05 0,15 Kerámia, Nagyolás a p inch CS300 SMG v c f z S1 1,960 3, S2 1,960 3, S3 1,960 3,

69 Minimaster Plus MP10-16 Központfúrás Z2 Z6 Méretek mm-ben Rendelési és termék szám Megnevezés APMX DCX DC PL LE LF SIG KAPRS ZNP MP3000 F40M Bevonatos Minőségek MP C90Z2-M03 4,6 10,0 4,6 7,1 16,0 90,0 45,0 2 [ MP C90Z2-M04 5,6 12,0 5,6 8,7 19,0 90,0 45,0 2 [ MP C90Z2-M05 7,4 16,0 7,4 12,0 26,4 90,0 45,0 2 [ MP C90Z6-M03 4,0 10,1 1,95 4,0 4,0 14,5 90,0 45,0 6 [ MP C90Z6-M04 4,4 12,1 2,95 4,4 4,4 18,0 90,0 45,0 6 [ MP C90Z6-M05 6,0 16,4 3,95 6,0 6,0 23,5 90,0 45,0 6 [ ZNP = Effektív fogszám 67

70 Minimaster Plus MP10-16 Gömbmaró Z4 Méretek mm-ben Bevonatos Rendelési és termék szám Megnevezés DC RE LE DCSFMS LF ZNP MP3000 F40M Minőségek MP B90Z4-E02 10,0 5,0 7,0 9,6 16,0 4 [ MP B90Z4-M02 10,0 5,0 7,0 9,6 16,0 4 [ MP B90Z4-E03 12,0 6,0 8,0 11,5 18,7 4 [ MP B90Z4-M03 12,0 6,0 8,0 11,5 18,7 4 [ MP B90Z4-E04 16,0 8,0 10,0 15,4 24,6 4 [ MP B90Z4-M04 16,0 8,0 10,0 15,4 24,6 4 [ ZNP = Effektív fogszám 68

71 Minimaster Plus MP10-16 Gömbmaró - Inch Z4 Méretek inch-ben Bevonatos Rendelési és termék szám Megnevezés DC RE LE DCSFMS LF ZNP MP3000 F40M Minőségek MP B90Z4-E [ MP B90Z4-M [ MP B90Z4-E [ MP B90Z4-M [ MP B90Z4-E [ MP B90Z4-M [ ZNP = Effektív fogszám 69

72 Lapkák LOEX08/12 Metrikus/Inch Méret Méretek mm-ben Méretek inch-ben W1 INSL W1 INSL LOEX ,4 9, LOEX ,5 14, M08/MD08 M09/M12/MD13 Minőségek Bevonatos Bev. nélk. Cermet Megnevezés RE RE Homlokszög MP1500 MP2050 MP2500 MP3000 MH1000 MM4500 MK1500 MK2050 MS2050 MS2500 T25M T350M F15M F25M F40M HX H15 H25 MP1020 LOEX080404TR-M08 0, ,3 [ [ [ [ [ [ LOEX080408TR-M08 0, ,0 [ [ [ [ [ [ [ [ [ [ LOEX080412TR-M08 1, ,3 [ [ [ [ [ [ LOEX080416TR-M08 1, ,3 [ [ [ [ [ [ [ [ [ LOEX080404TR-MD08 0, ,0 [ [ [ LOEX080408TR-MD08 0, ,5 [ [ [ [ [ [ LOEX080412TR-MD08 1, ,5 [ [ [ [ LOEX080416TR-MD08 1, ,5 [ [ [ [ LOEX120708TR-M12 0, ,0 [ [ [ [ [ [ [ [ [ [ LOEX120712TR-M12 1, ,0 [ [ [ LOEX120716TR-M12 1, ,0 [ [ LOEX120720TR-M12 2, ,0 [ [ [ [ [ LOEX120724TR-M12 2, ,0 [ [ [ [ LOEX120731TR-M12 3, ,0 [ [ [ [ [ [ [ LOEX120708TR-MD13 0, ,0 [ [ [ [ [ [ [ [ LOEX120712TR-MD13 1, ,0 [ [ [ [ [ [ LOEX120716TR-MD13 1, ,0 [ [ [ [ [ [ LOEX120708R-M09 0, ,0 [ [ [ [ [ [ [ [ [ LOEX120716R-M09 1, ,0 [ [ [ [ [ LOEX120724R-M09 2, ,0 [ [ [ [ [ LOEX120731R-M09 3, ,0 [ [ [ [ [ [ [ [ LOEX120740R-M09 4, ,0 [ [ [ LOEX120750R-2-M09 5, ,0 [ [ [ LOEX120763R-2-M09 6, ,0 [ [ [ [ A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint Note: LOEX1207xxR-2-M09 have only 2 edges 70

73 Lapkák ON.U05/09 Metrikus/Inch Méret Méretek mm-ben Méretek inch-ben IC S1 BS IC S1 BS M10/ME10 12,0 4,0 0, M11/ME11 12,0 4,0 1, ZZ..M10 12,0 4,5 3, M12/ME12/M14/MD16 22,0 5,8 0, M13/ME13/M15/MD17 22,0 5,8 2, M12 22,0 5,8 0, ZZ..M12 21,406 6,8 6, ZZ..M14 21,41 5,8 6, MD16/MD17 ME10-13/M10-15 ZZTN4-M10/M14 ZZTN4-M12 Minőségek Bevonatos Bev. nélk. Cermet Megnevezés Homlokszög MP1500 MP2050 MP2500 MP3000 MH1000 MM4500 MK1500 MK2050 MS2050 MS2500 T25M T350M F15M F25M F40M HX H15 H25 MP1020 ONMU050410ANTN-ME10 20,0 [ [ [ [ [ [ [ ONMU050410ANTN-ME11 20,0 [ [ [ [ [ [ [ ONMU050410ANTN-M10 20,0 [ [ [ [ [ [ [ [ [ ONMU050410ANTN-M11 20,0 [ [ [ [ [ [ [ [ [ ONEU050410ZZTN4-M10 20,0 [ [ [ [ [ [ [ ONMU090520ANTN-ME12 20,0 [ [ [ [ [ [ [ [ [ ONMU090520ANTN-ME13 20,0 [ [ [ [ [ [ [ [ [ [ ONMU090510ANTN-M12 20,0 [ [ [ [ [ [ ONMU090520ANTN-M12 20,0 [ [ [ [ [ [ [ [ [ ONMU090520ANTN-M13 20,0 [ [ [ [ [ [ [ [ [ [ [ ONMU090520ANTN-M14 15,0 [ [ [ [ [ [ [ ONMU090520ANTN-M15 15,0 [ [ [ [ [ [ [ ONMU090520ANTN-MD16 0,0 [ [ [ [ ONMU090520ANTN-MD17 0,0 [ [ [ ONEU090520ZZTN4-M12 20,0 [ [ [ ONEU090520ZZTN4-M14 15,0 [ [ [ [ [ [ [ [ [ [ A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint 71

74 Lapkák RNGN12 Metrikus/Inch Méret Méretek mm-ben Méretek inch-ben INSD S INSD S 12 12,7 4, ,7 7, RNGN RPGN Minőségek Bev. nélk. Megnevezés Homlokszög CS300 RNGN120400T ,0 [ RNGN120700T ,0 [ RPGN120400T ,0 [ [ A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint 72

75 Lapkák RNMU Metrikus/Inch Méret Méretek mm-ben Méretek inch-ben INSD S INSD S ,0 4, M10 ME10 Minőségek Bevonatos Bev. nélk. Cermet Megnevezés Homlokszög MP1500 MP2050 MP2500 MP3000 MH1000 MM4500 MK1500 MK2050 MS2050 MS2500 T25M T350M F15M F25M F40M HX H15 H25 MP1020 RNMU1204M0-ME10 27,0 [ [ [ [ [ [ RNMU1204M0T-M10 20,0 [ [ [ [ [ [ A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint 73

76 Lapkák SC..12 Metrikus/Inch Méret Méretek mm-ben Méretek inch-ben L S L S SC ,7 6, SC ,673 6, ME10 M11/M14/MD15/MD16 Minőségek Bevonatos Bev. nélk. Cermet Megnevezés RE RE Homlokszög MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2050 MS2050 MS2500 T25M T350M F15M F25M F40M HX H15 H25 MP1020 SCET120612T-ME10 1, ,0 [ [ SCET120612T-M11 1, ,0 [ [ [ [ [ [ SCET120612T-M14 1, ,0 [ [ [ [ [ [ [ SCET120612T-MD15 1, ,0 [ [ [ SCET120630T-M14 3, ,0 [ [ [ [ [ [ [ SCET120630T-MD16 3, ,0 [ [ [ [ [ SCET120631T-ME10 3, ,0 [ SCET120631T-M11 3, ,0 [ SCEX120660T-M14 6, ,0 [ SCMT120612T-M14 1, ,0 [ [ SCET120612R-M10 1, ,0 [ [ [ A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint 74

77 Lapkák SNMU Metrikus/Inch Méret Méretek mm-ben Méretek inch-ben L S BS L S BS SNMU M10 12,0 5,3 0, SNMU12-M10 12,0 5,3 1, SNMU MD13 12,0 5,0 0, SNMU12-MD13 12,0 5,0 1, SNMU M10 16,0 7,4 0, SNMU16-M10 16,0 7,4 1, SNMU MD16 16,0 6,6 0, SNMU16-MD16 16,0 6,6 1, M10 MD13/MD16 Minőségek Bevonatos Bev. nélk. Cermet Megnevezés RE RE Homlokszög MP1500 MP2050 MP2500 MP3000 MH1000 MM4500 MK1500 MK2050 MS2050 MS2500 T25M T350M F15M F25M F40M HX H15 H25 MP1020 SNMU120408TN-M10 0, ,0 [ [ [ [ SNMU120410TN-M10 1, ,0 [ [ [ [ [ [ SNMU120408TN-MD13 0, ,0 [ [ [ [ SNMU120410TN-MD13 1, ,0 [ [ [ [ [ [ SNMU160610TN-M10 1, ,0 [ [ [ [ SNMU160612TN-M10 1, ,0 [ [ [ [ [ [ SNMU160610TN-MD16 1, ,0 [ [ [ [ SNMU160612TN-MD16 1, ,0 [ [ [ [ [ [ [ A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint 75

78 Lapkák XNEX08 Metrikus/Inch Méret Méretek mm-ben Méretek inch-ben L S L S XN..08 7,5 6, XN..08..ZZ 7,5 6, XN..08..TL 7,5 6, ME09/M08/M13/MD15 ZZR-M11 Minőségek Bevonatos Bev. nélk. Cermet Megnevezés RE RE Homlokszög MP1500 MP2050 MP2500 MP3000 MH1000 MM4500 MK1500 MK2050 MS2050 MS2500 T25M T350M F15M F25M F40M HX H15 H25 MP1020 XNEX080604TR-M13 0, ,0 [ [ [ [ XNEX080604TR-ME09 0, ,0 [ [ [ [ XNEX080608R-M08 0, ,0 [ [ [ [ [ [ [ [ XNEX080608TR-M13 0, ,0 [ [ [ [ [ [ [ XNEX080608TR-MD15 0, ,0 [ [ [ [ [ [ [ XNEX080608TR-ME09 0, ,0 [ [ [ [ [ [ [ [ XNEX080612TR-M13 1, ,0 [ [ [ [ [ XNEX080612TR-MD15 1, ,0 [ [ [ [ XNEX080612TR-ME09 1, ,0 [ [ [ [ [ XNEX080616TR-M13 1, ,0 [ [ [ [ [ [ [ XNEX080616TR-MD15 1, ,0 [ [ [ [ [ [ [ XNEX080616TR-ME09 1, ,0 [ [ [ [ [ [ XNEX080608ZZR-M11 0, ,0 [ [ [ XNEX080608TL-M13 0, ,0 [ [ [ [ XNEX080616TL-M13 1, ,0 [ [ [ A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint 76

79 Lapkák Metrikus/Inch Méret Méretek mm-ben S Méretek inch-ben S 230T 5, T 6, M15 MD17 ME13 Minőségek Bevonatos Bev. nélk. Cermet Megnevezés RE RE Homlokszög MP1500 MP2050 MP2500 MP3000 MH1000 MM4500 MK1500 MK2050 MS2050 MS2500 T25M T350M F15M F25M F40M HX H15 H25 MP TR-06-ME13 1, ,0 [ [ [ [ [ TR-06-M15 1, ,0 [ [ [ [ [ [ [ TR-06-MD17 1, ,0 [ [ [ [ [ [ A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint 77

80 Lapkák Metrikus/Inch Méret Méretek mm-ben Méretek inch-ben CCER S CCER S ,0 2, T3 12,5 3, ,0 4, ,0 5, ,0 6, ,0 2, ,0 4, E04-E07 M04-M11 MD04-MD11 ME07-ME12 Minőségek Bevonatos Bev. nélk. Cermet Megnevezés RE RE Homlokszög MP1500 MP2050 MP2500 MP3000 MH1000 MM4500 MK1500 MK2050 MS2050 MS2500 T25M T350M F15M F25M F40M HX H15 H25 MP E06 0, ,0 [ T3-E06 0, ,0 [ E07 1, ,0 [ T-T3-ME07 0, ,0 [ T-04-ME08 1, ,0 [ T-05-ME10 0, ,0 [ T-06-ME12 1, ,0 [ T-M04 0, ,0 [ [ [ T-M06 0, ,0 [ [ [ [ [ [ [ [ T-T3-M07 0, ,0 [ [ [ [ [ [ [ [ [ T-04-M08 1, ,0 [ T-04-M11 1, ,0 [ [ [ T-04-M08 1, ,0 [ [ [ [ [ [ [ [ [ [ T-05-M10 0, ,0 [ [ T-MD04 0, ,0 [ [ [ [ T-MD08 0, ,0 [ [ [ [ [ [ [ T-T3-MD10 0, ,0 [ [ [ [ [ [ [ [ T-T3-MD08 0, ,0 [ T-04-MD11 1, ,0 [ [ [ [ [ [ [ [ T-04-MD09 1, ,0 [ [ A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint 78

81 Lapkák LOHT LP.T RDHT RPHT XO.X SPMR Méretek mm-ben Méretek inch-ben Minőségek Megnevezés RE Homlokszög S W1 CCER RE Homlokszög S W1 CCER MP1500 MP2050 Bevonatos MP2500 MK1500 MK2050 LOHT060310TR-M07 1,0 20,0 3,6 6,35 5, , [ LPHT060310TR-M06 1,0 11,0 3,2 6,34 8, , [ LPKT05T210TR-M05 1,0 11,0 2,5 5,07 6, , [ Méretek mm-ben Méretek inch-ben Minőségek Megnevezés Homlokszög INSD S Homlokszög INSD S MP1500 MP2050 Bevonatos MP2500 MK1500 MK2050 RDHT10T3M0T-M05 16,0 10,0 4,0 16, [ RPHT1204M0-4-E05 20,0 12,0 4,8 20, [ RPHT1605M0T-M12 15,0 16,0 5,6 15, [ RPHT2006M0T-ME12 20,0 20,0 6,4 20, [ Méretek mm-ben Méretek inch-ben Minőségek Megnevezés RE Homlokszög LE S BS W1 RE Homlokszög LE S BS W1 MP1500 MP2050 Bevonatos MM4500 MP2500 MK1500 MK2050 XOEX10T308R-M06 0,8 15,0 9,7 3,8 1,3 6, , [ XOEX10T331R-M06 3,1 15,0 9,7 3,8 0,4 6, , [ XOEX120408R-M07 0,8 15,0 12,0 5,0 1,6 8, , [ XOEX120431R-M07 3,1 15,0 12,0 5,0 8, , [ XOMX10T308TR-ME07 0,8 20,4 9,3 3,8 1,3 6, , [ XOMX10T331TR-ME07 3,1 20,0 9,3 3,8 0,4 6, , [ SPMR1906ZETR-M17 1,6 17,0 6,4 1, , [ SPMR1906ZETR-M17 1,6 17,0 6,4 1, , [ 79

82 JABRO Szerszám választás Név JH770 JH740 JH710 JH790 JH730 JHP994 Oldal Család HSM/TORNADO HSM/TORNADO HSM/TORNADO HSM/TORNADO HSM/TORNADO HPM Maró típus Szár Hengeres [ [ [ [ [ [ Weldon Safelock Fogak száma ICC Átmérő választék Metrikus , Inch Hossz választék, alap a hossz jelölés Megmunkálás SMG P1-8 P11-12 M1-3 M4-5 K1-7 S1-3 S11-13 H N1 N2-3 N11 TS2-3 TP2-3 GR [ Raktári szabványos ] Weldon elérhető, szállítási határidő 3 nap. ] Safe-Lock, elérhető, szállítási határidő 15 nap Ajánlott választás, Alternatív választás 80

83 JABRO Szerszám választás Név JH780 JH721 JH722 JHP780 JC876 JC877 Oldal Család HSM/TORNADO HSM/TORNADO HSM/TORNADO HPM Composite Composite Maró típus Szár Hengeres [ [ [ [ [ [ Weldon [ Safelock Fogak száma ICC [ Átmérő választék Metrikus 1,83-4, Inch 1/4-1/2 1/4-1/2 Hossz választék, alap a hossz jelölés Megmunkálás SMG P1-8 P11-12 M1-3 M4-5 K1-7 S1-3 S11-13 H N1 N2-3 N11 TS2-3 TP2-3 GR [ Raktári szabványos ] Weldon elérhető, szállítási határidő 3 nap. ] Safe-Lock, elérhető, szállítási határidő 15 nap Ajánlott választás, Alternatív választás 81

84 JABRO HSM/TORNADO JH770 JH770 Tömör keményfém maró hengeres szár sarok rádiusz nagyoló csak a CoCr Tűrések: DMM=h5 DC=e7 RE=+/-0,02 D Rendelési és termék Szerszám szám Megnevezés Élhossz alak Méretek mm-ben DC DMM APMXS OAL RE CEDC Hengeres JH770060D2R050.0Z4-HXT 2 D ,5 4 [ JH770080D2R050.0Z4-HXT 2 D ,5 4 [ JH770080D2R050.0Z5-HXT 2 D ,5 5 [ JH770080D2R100.0Z4-HXT 2 D ,0 4 [ JH770080D2R100.0Z5-HXT 2 D ,0 5 [ JH770080D2R100.0Z6-HXT 2 D ,0 6 [ JH770100D2R100.0Z5-HXT 2 D ,0 5 [ JH770100D2R100.0Z6-HXT 2 D ,0 6 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 82

85 JABRO HSM/TORNADO JH770 Forgácsolási adatokat JH770 Kontúrmarás nagyolás CEDC 4 SMG a e /DC a p /DC 6 8 v c S2 E 0,75 0,13 0,030 0, (41 60) S11 E 0,25 0,31 0,015 0, (55 90) S12 E 0,25 0,31 0,015 0, (40 70) Forgácsolási adatokat JH770 Kontúrmarás nagyolás CEDC 5 f z SMG a e /DC a p /DC 8 10 v c S2 E 0,75 0,13 0,040 0, (41 60) S11 E 0,25 0,31 0,020 0, (50 90) S12 E 0,25 0,31 0,020 0, (40 70) Forgácsolási adatokat JH770 Kontúrmarás nagyolás CEDC 6 f z SMG a e /DC a p /DC 8 10 v c S2 E 0,75 0,13 0,050 0, (43 65) S11 E 0,25 0,31 0,022 0, (55 95) S12 E 0,25 0,31 0,022 0, (41 70) SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek f z 83

86 JABRO HSM/TORNADO JH740 JH740 Tömör keményfém maró hengeres szár sarok rádiusz simító csak a CoCr wiper sík Tűrések: DMM=h5 DC=e7 RE=+/-0,02 D Rendelési és termék Szerszám szám Megnevezés Élhossz alak Méretek mm-ben DC DMM APMXS OAL RE CEDC Hengeres JH740060D2R025.0Z4-HXT 2 D ,0 0,25 4 [ JH740060D2R050.0Z4-HXT 2 D ,0 0,5 4 [ JH740080D2R025.0Z4-HXT 2 D ,0 0,25 4 [ JH740080D2R050.0Z4-HXT 2 D ,0 0,5 4 [ JH740100D2R025.0Z5-HXT 2 D ,0 0,25 5 [ JH740100D2R050.0Z5-HXT 2 D ,0 0,5 5 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 84

87 JABRO HSM/TORNADO JH740 Forgácsolási adatokat JH740 Kontúr simítás és alsó simítás CEDC 4 SMG a e /DC a p / D c 6 8 v c S2 E 0,50 0,0063 0,044 0, (40 60) S11 E 0,50 0,0063 0,044 0, (50 80) S12 E 0,50 0,0063 0,044 0, (40 60) f z Forgácsolási adatokat JH740 Kontúr simítás és alsó simítás CEDC 6 SMG a e /DC a p / D c 10 v c S2 E 0,50 0,0065 0, (39 60) S11 E 0,50 0,0065 0, (50 75) S12 E 0,50 0,0065 0, (39 60) SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek f z 85

88 JABRO HSM/TORNADO JH710 JH710 Tömör keményfém maró hengeres szár sarok rádiusz kontúr simító csak a CoCr Tűrések: DMM=h5 DC=e7 RE=+/-0,02 D Rendelési és termék Szerszám szám Megnevezés Élhossz alak Méretek mm-ben DC DMM APMXS OAL RE CEDC Hengeres JH710060D2R025.0Z5-HXT 2 D ,0 0,25 5 [ JH710060D2R050.0Z5-HXT 2 D ,0 0,5 5 [ JH710080D2R025.0Z5-HXT 2 D ,0 0,25 5 [ JH710080D2R050.0Z5-HXT 2 D ,0 0,5 5 [ JH710080D2R100.0Z5-HXT 2 D ,0 1,0 5 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 86

89 JABRO HSM/TORNADO JH710 Forgácsolási adatokat JH710 Simító kontúrmarás SMG a e /DC a p /DC 6 8 v c S2 E 0,0081 0,63 0,034 0, (80 120) S11 E 0,0081 0,63 0,036 0, ( ) S12 E 0,0081 0,63 0,036 0, ( ) SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek f z 87

90 JABRO HSM/TORNADO JH790 JH790 Tömör keményfém maró hengeres szár sarok rádiusz T-horonymaró csak a CoCr Tűrések: DMM=h5 DC=+/-0,02 mm RE=+/-0,02 G Rendelési és termék Szerszám szám Megnevezés Élhossz alak Méretek mm-ben DC DMM APMXS OAL LN RE RE2 CEDC Hengeres JH790095G2R025.0Z6-HXT 2 G 9,5 10 2, ,25 0,25 6 [ JH790095G2R050.0Z6-HXT 2 G 9,5 10 2, ,5 0,5 6 [ JH790095G3R025.0Z6-HXT 3 G 9,5 10 2, ,25 0,25 6 [ JH790095G3R050.0Z6-HXT 3 G 9,5 10 2, ,5 0,5 6 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 88

91 JABRO HSM/TORNADO JH790 Forgácsolási adatokat JH790 (T) Kontúrmarás nagyolás SMG a e /DC a p /DC 9.5 v c S2 E 0,19 0,21 0, (30 50) S11 E 0,19 0,21 0, (40 65) S12 E 0,19 0,21 0, (30 50) SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek f z 89

92 JABRO HSM/TORNADO JH730 JH730 Tömör keményfém maró hengeres szár sarok rádiusz kontúr simító csak a CoCr Tűrések: DMM=h5 DC=e7 RE=+/-0,02 D Rendelési és termék Szerszám szám Megnevezés Élhossz alak Méretek mm-ben DC DMM APMXS OAL RE CEDC Hengeres JH730080D2R050.0Z6-HXT 2 D ,5 6 [ JH730080D2R100.0Z6-HXT 2 D ,0 6 [ JH730080D2R150.0Z6-HXT 2 D ,5 6 [ JH730080D2R200.0Z6-HXT 2 D ,0 6 [ JH730100D2R100.0Z7-HXT 2 D ,0 7 [ JH730100D2R250.0Z7-HXT 2 D ,5 7 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 90

93 JABRO HSM/TORNADO JH730 Forgácsolási adatokat JH730 Simító kontúrmarás CEDC 6 SMG a e /DC a p /DC 8 v c S2 E 0,063 2,5 0, (60 90) S11 E 0,063 2,5 0, ( ) S12 E 0,063 2,5 0, (80 120) Forgácsolási adatokat JH730 Simító kontúrmarás CEDC 7 f z SMG a e /DC a p /DC 10 v c S2 E 0,063 2,5 0, (60 90) S11 E 0,063 2,5 0, ( ) S12 E 0,063 2,5 0, (80 120) SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek f z 91

94 JABRO HPM JHP994 JH994 Tömör keményfém maró hengeres szár élletörés nagyoló csak a CoCr Tűrések: DMM=h5 DC=-0,02/-0,1 mm CHW=0/-0,1 E Rendelési és termék Szerszám szám Megnevezés Élhossz alak Méretek mm-ben DC DMM APMXS OAL LN DN CHW CEDC Hengeres JHP994060E3C.0Z4-HXT 3 E ,6 0,2 4 [ JHP994080E3C.0Z4-HXT 3 E ,4 0,2 4 [ JHP994100E3C.0Z4-HXT 3 E ,4 0,2 4 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 92

95 JABRO HPM JHP994 Forgácsolási adatokat JHP994 Kontúrmarás nagyolás SMG a e /DC a p /DC v c S2 E 0,048 2,0 0,022 0,030 0, (40 70) S11 E 0,44 0,63 0,026 0,034 0, (39 80) S12 E 0,44 0,63 0,026 0,034 0, (30 60) SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek f z 93

96 JABRO HSM/TORNADO JH780 JH780 Tömör keményfém maró hengeres szár kúpos gömbvégű csak a CoCr Tűrések: DMM=h5 DC=+/-0,04 mm RE=+/-0,01 N Rendelési és termék Szerszám szám Megnevezés Élhossz alak Méretek mm-ben DC DMM APMXS OAL RE PSIR CEDC Hengeres JH780018N2R100.0Z4-HXT 2 N 1, ,5 63 1,0 5,18 4 [ JH780028N2R150.0Z4-HXT 2 N 2, ,5 63 1,5 3,89 4 [ JH780038N2R200.0Z4-HXT 2 N 3, ,5 63 2,0 2,60 4 [ JH780049N2R250.0Z4-HXT 2 N 4, ,5 63 2,5 1,30 4 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 94

97 JABRO HSM/TORNADO JH780 Forgácsolási adatokat JH780 Másolómarás SMG a e /DC a p /DC v c S2 E 0, ,0075 0,012 0,016 0, (50 85) S12 E 0, ,0055 0,0085 0,012 0, (70 115) f z SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek 95

98 JABRO HSM/TORNADO JH721 JH721 Tömör keményfém maró hengeres szár gömbvégű simító csak a CoCr Tűrések: DMM=h5 DC=e7 RE=+/-0,02 E Rendelési és termék Szerszám szám Megnevezés Élhossz alak Méretek mm-ben DC DMM APMXS OAL LN DN CEDC Hengeres JH721060E2B.0Z6-HXT 2 E ,6 6 [ JH721080E2B.0Z6-HXT 2 E ,4 6 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 96

99 JABRO HSM/TORNADO JH721 Forgácsolási adatokat JH721 Simító másolómarás SMG a e /DC a p /DC 6 8 v c S2 E 0,043 0,040 0,053 0, ( ) S12 E 0,043 0,040 0,040 0, ( ) SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek f z 97

100 JABRO HSM/TORNADO JH722 JH722 Tömör keményfém maró hengeres szár gömbvégű simító csak a CoCr Tűrések: DMM=h5 DC=e7 RE=+/-0,01 E Rendelési és termék Szerszám szám Megnevezés Élhossz alak Méretek mm-ben DC DMM APMXS OAL LN DN CEDC Hengeres JH722100E2B.0Z6-HXT 2 E ,4 6 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 98

101 JABRO HSM/TORNADO JH722 Forgácsolási adatokat JH722 Simító másolómarás SMG a e /DC a p /DC 10 v c S2 E 0,050 0,15 0, ( ) S11 E 0,050 0,15 0, ( ) SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek f z 99

102 JABRO HPM JHP780 JHP780 Tömör keményfém maró hengeres szár sarok rádiusz polírozott bevonat 4 élű belső hűtőcsatornák Tűrések: DMM=h5 DC=e7 RE=+/-0,02 mm D E Rendelési és termék Szerszám szám Megnevezés Élhossz alak Méretek mm-ben DMM APMXS OAL LN DN RE CEDC ICC Hengeres JHP780060D1R030.0Z4A-M64 1 D 6 7,5 47 0,3 4 [ [ JHP780060D1R080.0Z4A-M64 1 D 6 7,5 47 0,8 4 [ [ JHP780080D1R040.0Z4A-M64 1 D 8 10,0 50 0,4 4 [ [ JHP780080D1R080.0Z4A-M64 1 D 8 10,0 50 0,8 4 [ [ JHP780100D1R040.0Z4A-M64 1 D 10 12,5 57 0,4 4 [ [ JHP780100D1R080.0Z4A-M64 1 D 10 12,5 57 0,8 4 [ [ JHP780120D1R040.0Z4A-M64 1 D 12 15,0 65 0,4 4 [ [ JHP780120D1R080.0Z4A-M64 1 D 12 15,0 65 0,8 4 [ [ JHP780060E2R030.0Z4A-M64 2 E 6 12, ,0 5,6 0,3 4 [ [ JHP780060E2R030.0Z4-M64 2 E 6 12, ,0 5,6 0,3 4 [ JHP780080E2R040.0Z4A-M64 2 E 8 16, ,0 7,4 0,4 4 [ [ JHP780080E2R040.0Z4-M64 2 E 8 16, ,0 7,4 0,4 4 [ JHP780100E2R040.0Z4A-M64 2 E 10 20, ,0 9,4 0,4 4 [ [ JHP780100E2R040.0Z4-M64 2 E 10 20, ,0 9,4 0,4 4 [ JHP780100E2R080.0Z4A-M64 2 E 10 20, ,0 9,4 0,8 4 [ [ JHP780100E2R080.0Z4-M64 2 E 10 20, ,0 9,4 0,8 4 [ JHP780120E2R040.0Z4A-M64 2 E 12 24, ,0 11,4 0,4 4 [ [ JHP780120E2R040.0Z4-M64 2 E 12 24, ,0 11,4 0,4 4 [ JHP780120E2R080.0Z4A-M64 2 E 12 24, ,0 11,4 0,8 4 [ [ JHP780120E2R080.0Z4-M64 2 E 12 24, ,0 11,4 0,8 4 [ JHP780120E2R150.0Z4-M64 2 E 12 24, ,0 11,4 1,5 4 [ JHP780120E2R250.0Z4-M64 2 E 12 24, ,0 11,4 2,5 4 [ JHP780140E2R040.0Z4-M64 2 E 14 28, ,0 13,4 0,4 4 [ JHP780160E2R040.0Z4A-M64 2 E 16 32, ,0 15,4 0,4 4 [ [ JHP780160E2R040.0Z4-M64 2 E 16 32, ,0 15,4 0,4 4 [ JHP780160E2R080.0Z4A-M64 2 E 16 32, ,0 15,4 0,8 4 [ [ JHP780160E2R080.0Z4-M64 2 E 16 32, ,0 15,4 0,8 4 [ JHP780160E2R310.0Z4-M64 2 E 16 32, ,0 15,4 3,1 4 [ JHP780160E2R400.0Z4-M64 2 E 16 32, ,0 15,4 4,0 4 [ JHP780160E2R600.0Z4-M64 2 E 16 32, ,0 15,4 6,0 4 [ JHP780200E2R040.0Z4-M64 2 E 20 40, ,0 19,4 0,4 4 [ JHP780200E2R080.0Z4-M64 2 E 20 40, ,0 19,4 0,8 4 [ JHP780200E2R310.0Z4-M64 2 E 20 40, ,0 19,4 3,1 4 [ JHP780200E2R400.0Z4-M64 2 E 20 40, ,0 19,4 4,0 4 [ JHP780200E2R600.0Z4-M64 2 E 20 40, ,0 19,4 6,0 4 [ JHP780250E2R080.0Z4-M64 2 E 25 50, ,0 24,4 0,8 4 [ JHP780250E2R400.0Z4-M64 2 E 25 50, ,0 24,4 4,0 4 [ JHP780250E2R600.0Z4-M64 2 E 25 50, ,0 24,4 6,0 4 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 100

103 JABRO HPM JHP780 JHP780 Tömör keményfém maró weldon sarok rádiusz polírozott bevonat 4 élű belső hűtőcsatornák Tűrések: DMM=h5 DC=e7 RE=+/-0,02 D E Méretek mm-ben Rendelési és termék Szerszám szám Megnevezés Élhossz alak DMM APMXS OAL LN DN RE CEDC ICC Weldon JHP780060D1R030.3Z4A-M64 1 D 6 7,5 47 0,3 4 [ [ JHP780060D1R080.3Z4A-M64 1 D 6 7,5 47 0,8 4 [ [ JHP780080D1R040.3Z4A-M64 1 D 8 10,0 50 0,4 4 [ [ JHP780080D1R080.3Z4A-M64 1 D 8 10,0 50 0,8 4 [ [ JHP780100D1R040.3Z4A-M64 1 D 10 12,5 57 0,4 4 [ [ JHP780100D1R080.3Z4A-M64 1 D 10 12,5 57 0,8 4 [ [ JHP780120D1R040.3Z4A-M64 1 D 12 15,0 65 0,4 4 [ [ JHP780120D1R080.3Z4A-M64 1 D 12 15,0 65 0,8 4 [ [ JHP780060E2R030.3Z4A-M64 2 E 6 12, ,0 5,6 0,3 4 [ [ JHP780060E2R030.3Z4-M64 2 E 6 12, ,0 5,6 0,3 4 [ JHP780080E2R040.3Z4A-M64 2 E 8 16, ,0 7,4 0,4 4 [ [ JHP780080E2R040.3Z4-M64 2 E 8 16, ,0 7,4 0,4 4 [ JHP780100E2R040.3Z4A-M64 2 E 10 20, ,0 9,4 0,4 4 [ [ JHP780100E2R040.3Z4-M64 2 E 10 20, ,0 9,4 0,4 4 [ JHP780100E2R080.3Z4A-M64 2 E 10 20, ,0 9,4 0,8 4 [ [ JHP780100E2R080.3Z4-M64 2 E 10 20, ,0 9,4 0,8 4 [ JHP780120E2R040.3Z4A-M64 2 E 12 24, ,0 11,4 0,4 4 [ [ JHP780120E2R040.3Z4-M64 2 E 12 24, ,0 11,4 0,4 4 [ JHP780120E2R080.3Z4A-M64 2 E 12 24, ,0 11,4 0,8 4 [ [ JHP780120E2R080.3Z4-M64 2 E 12 24, ,0 11,4 0,8 4 [ JHP780120E2R150.3Z4-M64 2 E 12 24, ,0 11,4 1,5 4 [ JHP780120E2R250.3Z4-M64 2 E 12 24, ,0 11,4 2,5 4 [ JHP780140E2R040.3Z4-M64 2 E 14 28, ,0 13,4 0,4 4 [ JHP780160E2R040.3Z4A-M64 2 E 16 32, ,0 15,4 0,4 4 [ [ JHP780160E2R040.3Z4-M64 2 E 16 32, ,0 15,4 0,4 4 [ JHP780160E2R080.3Z4A-M64 2 E 16 32, ,0 15,4 0,8 4 [ [ JHP780160E2R080.3Z4-M64 2 E 16 32, ,0 15,4 0,8 4 [ JHP780160E2R400.3Z4-M64 2 E 16 32, ,0 15,4 4,0 4 [ JHP780160E2R600.3Z4-M64 2 E 16 32, ,0 15,4 6,0 4 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 101

104 JABRO HPM JHP780 JHP780 Tömör keményfém maró weldon sarok rádiusz polírozott bevonat 4 élű Tűrések: DMM=h5 DC=e7 RE=+/-0,02 D E Méretek mm-ben Rendelési és termék Szerszám szám Megnevezés Élhossz alak DMM APMXS OAL LN DN RE CEDC Weldon JHP780200E2R040.3Z4-M64 2 E 20 40, ,0 19,4 0,4 4 [ JHP780200E2R080.3Z4-M64 2 E 20 40, ,0 19,4 0,8 4 [ JHP780250E2R040.3Z4-M64 2 E 25 50, ,0 24,4 0,4 4 [ JHP780250E2R080.3Z4-M64 2 E 25 50, ,0 24,4 0,8 4 [ JHP780250E2R400.3Z4-M64 2 E 25 50, ,0 24,4 4,0 4 [ JHP780250E2R600.3Z4-M64 2 E 25 50, ,0 24,4 6,0 4 [ JHP780200E2R310.3Z4-M64 2 E 20 40, ,0 19,4 3,1 4 [ JHP780200E2R400.3Z4-M64 2 E 20 40, ,0 19,4 4,0 4 [ JHP780200E2R600.3Z4-M64 2 E 20 40, ,0 19,4 6,0 4 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 102

105 JABRO HPM JHP780 Forgácsolási adatokat JHP780 Horonymarás SMG a p /DC v c S1 E 0,80 0,020 0,028 0,034 0,042 0,048 0,055 0,070 0, (41 31) S2 E 0,80 0,020 0,028 0,034 0,042 0,048 0,055 0,070 0, (33 25) S3 E 0,60 0,017 0,022 0,028 0,032 0,036 0,040 0,046 0, (29 20) Forgácsolási adatokat JHP780 Kontúrmarás nagyolás f z SMG a p /DC v c S1 E 1,0 0,036 0,048 0,060 0,070 0,080 0,090 0,10 0,11 43 (49 37) S2 E 1,0 0,036 0,048 0,060 0,070 0,080 0,090 0,10 0,11 34 (39 29) S3 E 0,80 0,036 0,048 0,060 0,070 0,080 0,090 0,10 0,11 28 (34 23) SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek f z 103

106 JABRO KOMPOZIT JC876 JC876 Tömör keményfém maró fejlesztett nagyolás balos spirál lefelé vágó Tűrések: DMM=h5 DC=-0,02, -0,08 mm D Rendelési és termék szám Megnevezés Élhossz Szerszám alak Méretek mm-ben DC DMM OAL APMX CHW CEDC Hengeres JC876030D2C.0Z6-DURA 2 D ,5 0,04 6 [ JC876040D2C.0Z6-DURA 2 D ,0 0,05 6 [ JC876060D2C.0Z8-DURA 2 D ,0 0,08 8 [ JC876060D2C.0Z10-DURA 2 D ,0 0,08 10 [ JC876080D2C.0Z8-DURA 2 D ,0 0,10 8 [ JC876080D2C.0Z10-DURA 2 D ,0 0,10 10 [ JC876100D2C.0Z10-DURA 2 D ,0 0,13 10 [ JC876100D2C.0Z12-DURA 2 D ,0 0,13 12 [ JC876120D2C.0Z14-DURA 2 D ,0 0,15 14 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 104

107 JABRO KOMPOZIT JC876 JC876 Tömör keményfém maró fejlesztett nagyolás balos spirál lefelé vágó Inch Tűrések: DMM=h5 DC=-0,02, -0,08 inch D Rendelési és termék szám Megnevezés Élhossz Szerszám alak Méretek inch-ben DC DMM OAL APMX CHW CEDC Hengeres JC D2C.0Z8-DURA 2 D [ JC D2C.0Z10-DURA 2 D [ JC D2C.0Z12-DURA 2 D [ JC D2C.0Z14-DURA 2 D [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 105

108 JABRO KOMPOZIT JC876 Forgácsolási adatokat JC876 Horonymarás SMG a p /DC v c TS2 E/A/D 1,0 0,0060 0,0080 0,012 0,016 0,020 0, ( ) TS3 E/A/D 1,0 0,0060 0,0080 0,012 0,016 0,020 0, (95 140) TP2 E/A/D 1,0 0,0060 0,0080 0,012 0,016 0,020 0, (90 145) TP3 E/A/D 1,0 0,0060 0,0080 0,012 0,016 0,020 0, (35 80) Forgácsolási adatokat JC876 Kontúrmarás nagyolás f z SMG a e /DC a p /DC v c TS2 E/A/D 0,33 1,7 0,0095 0,013 0,019 0,026 0,032 0, ( ) TS3 E/A/D 0,33 1,7 0,0095 0,013 0,019 0,026 0,032 0, ( ) TP2 E/A/D 0,33 1,7 0,0095 0,013 0,019 0,026 0,032 0, ( ) TP3 E/A/D 0,33 1,7 0,0095 0,013 0,019 0,026 0,032 0, (44 105) SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek f z 106

109 JABRO KOMPOZIT JC877 JC877 Tömör keményfém maró fejlesztett nagyolás balos spirál lefelé vágó Tűrések: DMM=h5 DC=-0,02, -0,08 mm D Rendelési és termék szám Megnevezés Élhossz Szerszám alak Méretek mm-ben DC DMM OAL APMX CHW CEDC Hengeres JC877030D2C.0Z6-DURA 2 D ,04 6 [ JC877040D2C.0Z6-DURA 2 D ,05 6 [ JC877060D2C.0Z8-DURA 2 D ,08 8 [ JC877060D2C.0Z10-DURA 2 D ,08 10 [ JC877080D2C.0Z8-DURA 2 D ,10 8 [ JC877080D2C.0Z10-DURA 2 D ,10 10 [ JC877100D2C.0Z10-DURA 2 D ,13 10 [ JC877100D2C.0Z12-DURA 2 D ,13 12 [ JC877120D2C.0Z14-DURA 2 D ,15 14 [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 107

110 JABRO KOMPOZIT JC877 JC877 Tömör keményfém maró fejlesztett nagyolás balos spirál lefelé vágó Inch Tűrések: DMM=h5 DC=-0,02, -0,08 inch D Rendelési és termék szám Megnevezés Élhossz Szerszám alak Méretek inch-ben DC DMM OAL APMX CHW CEDC Hengeres JC D2C.0Z10-DURA 2 D [ JC D2C.0Z8-DURA 2 D [ JC D2C.0Z12-DURA 2 D [ JC D2C.0Z14-DURA 2 D [ [ A változtatás jogát. fenntartjuk az érvényes ár- és raktárlista szerint 108

111 JABRO KOMPOZIT JC877 Forgácsolási adatokat JC877 Horonymarás SMG a p /DC v c TS2 E/A/D 1,0 0,0060 0,0080 0,012 0,016 0,020 0, ( ) TS3 E/A/D 1,0 0,0060 0,0080 0,012 0,016 0,020 0, (90 140) TP2 E/A/D 1,0 0,0060 0,0080 0,012 0,016 0,020 0, (85 145) TP3 E/A/D 1,0 0,0060 0,0080 0,012 0,016 0,020 0, (34 80) Forgácsolási adatokat JC877 Kontúrmarás nagyolás f z SMG a e /DC a p /DC v c TS2 E/A/D 0,33 2,0 0,0095 0,013 0,019 0,026 0,032 0, ( ) TS3 E/A/D 0,33 2,0 0,0095 0,013 0,019 0,026 0,032 0, ( ) TP2 E/A/D 0,33 2,0 0,0095 0,013 0,019 0,026 0,032 0, ( ) TP3 E/A/D 0,33 2,0 0,0095 0,013 0,019 0,026 0,032 0, (43 100) SMG = Seco anyagcsoport Hűtés = A=levegő D=száraz E=emulzió M=olaj köd v c = m/perc f z = mm a p (mm)/dc (mm)= faktor a e (mm)/dc (mm)= faktor A forgácsolási adatok cél értékek f z 109

112 JABRO Átszámítás Újra számolás (minden érték az eredeti (100%) forgácsolási paraméter százalékában.) Használja az eredeti nagyoló kontúrmarás adatait mikor újraszámolja a paramétereket! Használja az eredeti horonymarás adatait mikor újraszámolja a paramétereket! Horonymarás Kontúr nagyolás Kontúr simítás Lejtősmarás Hélikus Fúrás Sarkos a p f z a e f z a p v c a e (% of DC) f z a p a p (>5º) f z f z a p /360º (% of DC) hole Ø ( % of DC) f z a p (% of DC) JHP780 LV JHP780 LV

113 Esztergálás Külső kések, Jetstream Tooling Esztergakések CNGA, CNGG, CNMA, CNMG és CNMM lapkákhoz Inch PCLNR/L...-JETLR A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus GAMO = homlok szög, LAMS = dőlés szög A tartók jelmagyarázatát, lásd a MN Esztergálás katalógus Jobbos kivitel az ábrán KAPR = Rendelési és termék szám Megnevezés * Méretek inch-ben H B LF WF LH GAMO LAMS 1/ PCLNR-16-4DJETLR * CN PCLNL-16-4DJETLR * CN..43. Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő Bevezető Bevezető csavar Lapka rögzítő Alátét lapka Billenő könyök/ bevezető kulcs *Jetstream Tooling Duo, lásd a MN Eszterga katalógust Billenő könyök csavar O-gyűrű Kiütő Alátét csap PCLNR CILC12RA-R PP4713 PCN SMS795 LS0818 ORING-8X1.5 MP0912 RP6757 PCLNL CILC12LA-R PP4713 PCN SMS795 LS0818 ORING-8X1.5 MP0912 RP6757 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 111

114 Esztergálás Külső kések, Jetstream Tooling Esztergakések DNGA, DNGG, DNGM, DNMA, DNMG, DNMM, DNMU és DNMX lapkákhoz Inch PDJNR/L...-JETLR A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus GAMO = homlok szög, LAMS = dőlés szög A tartók jelmagyarázatát, lásd a MN Esztergálás katalógus Jobbos kivitel az ábrán KAPR = Rendelési és termék szám Megnevezés * Méretek inch-ben H B LF WF LH GAMO LAMS 1/ PDJNR-16-4DJETLR * DN PDJNL-16-4DJETLR * DN..43. Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő Bevezető Bevezető csavar Lapka rögzítő Alátét lapka Billenő könyök/ bevezető kulcs *Jetstream Tooling Duo, lásd a MN Eszterga katalógust Billenő könyök csavar O-gyűrű Kiütő Alátét csap PDJNR CILD15RA-R PP4716 PDN SMS795 LS0818 ORING-8X1.5 MP0912 RP6757 PDJNL CILD15LA-R PP4716 PDN SMS795 LS0818 ORING-8X1.5 MP0912 RP6757 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 112

115 Esztergálás Külső kések, Jetstream Tooling Esztergakések WNGA, WNMA, WNMG és WNMM lapkákhoz Inch PWLNR/L...-JETLR A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus GAMO = homlok szög, LAMS = dőlés szög A tartók jelmagyarázatát, lásd a MN Esztergálás katalógus Jobbos kivitel az ábrán KAPR = Rendelési és termék szám Megnevezés * Méretek inch-ben H B LF WF LH GAMO LAMS 1/ PWLNR-16-4DJETLR * WN PWLNL-16-4DJETLR * WN..43. Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő Bevezető Bevezető csavar Lapka rögzítő Alátét lapka Billenő könyök/ bevezető kulcs *Jetstream Tooling Duo, lásd a MN Eszterga katalógust Billenő könyök csavar O-gyűrű Kiütő Alátét csap PWLNR CILW08RA-R PP4713 PWN423 3SMS795 LS0818 ORING-8X1.5 MP0912 RP6757 PWLNL CILW08LA-R PP4713 PWN423 3SMS795 LS0818 ORING-8X1.5 MP0912 RP6757 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 113

116 Esztergálás Steadyline, GL fejek, Jetstream Tooling Útmutató Jetstream Tooling Bevezetés Seco Jetstream Tooling egy forradalmian új megoldás, hogy a hűtőfolyadék pontosan a forgácsolási zónában legyen. A koncentrált nagynyomású hűtés, mely nagy sebességgel egyenletesen a forgácsolási zónában fejti ki hatását. A sugár a forgácstól elemeli a forgácsot a lapka éléről, javítva a forgácselvezetést és a szerszám élettartamát, ami lehetővé teszi a megnövelt forgácsolási adatokat. Ez javulást mutat szinte minden anyagcsoportban és a hűtőfolyadék-nyomások széles választékával. A Seco Jetstream Tooling Duo kések, még egy új, a piacra bevezetett innovációval rendelkeznek, mind a homlok felület, mind a hát felület jet sugárral ellátott, ami még jobb forgács elvezetést és lényegesen hosszabb szerszám élettartamot biztosít. Megjegyzés: a nagyoló hűtőfolyadék rávezető opcióhoz lásd a MN Esztergálás katalógust. A nagyoló hűtőfolyadék rávezetőt megtalálja a MN Eszterga katalógusában. Ez alkalmazható a gépek széles választékánál. A hűtést be lehet vezetni hajlékony csatlakozóval a tartóba oldalról vagy alólról vagy a Seco-Capto szerszámon keresztül. A csatlakozócső csatlakozhat különféle pozícióban a toronyhoz vagy a szerszám blokhoz. Seco Jetstream Tooling külső esztergakések elérhetők hasáb vagy Seco-Capto végződéssel. Furat esztergáláshoz, a Jetstream Tooling elérhető a JET GL-esztergáló fejekkel a Steadylinehoz és néhány furatesztergáló rúdhoz a különleges hűtés biztosításához. Ezek az esztergakések pozitív és negatív lapkákhoz, valamint MDT-hez is rendelhetők. A maximális hűtőfolyadék nyomás standard Jetstream Tooling szerszámnál 275 bar (4000 psi). A hűtőfolydék nyomása tesztelve volt a Steadyline rudaknál JET GL-eszterga fejekkel 210 barral (3000 psi). A Seco-Capto szerszámok esetében a maximális nyomás 70 bar (1000 psi) Ebben az esetben a rögzítőrendszer szab határt a nyomásnak. Egy módosított, átmenő hűtéses Seco-Capto Steadyline rúd 210 baros nyomásig működhet a JET GL-esztergáló fejekkel. Nefeledje el soha ellenőrizni, hogy az egészségügyi és biztonsági szabályok megfeleljenek az előírásoknak. Műszaki információ A Jetstream Tooling megnevezések az ISO-t követik, jelmagyarázatot lásd a MN Esztergálás katalógusban. Jetstream Tooling beszúráshoz és leszúráshoz, lásd a MN Esztergálás katalógusban. 114

117 Esztergálás Steadyline, GL fejek, Jetstream Tooling Útmutató Hűtő rögzítők Hűtő rögzítők A különleges 3D nyomtatott hűtő rögzítők. A hűtő rögzítőnek számos funkciója van. Ez biztosítja a lapka biztonságos és gyors rögzítését egy egyszerű csavarral a rugús kivitelnek köszönhetően. Ez közvetlenül ráirányítja a nagynyomású hűtőközeget és közel viszi a vágóélhez. A hűtő rögzítő gyártása úgy történik, hogy a hűtőcsatorna optimális legyen. Kiválasztahó standard, simító és nagyoló hűtő rávezető, valamint neutrális, jobbos és balos változatban. A vízszintes beállítási szög 0, 10 és 20 lehet. A rendelési kódot lézerrel jelölik a hűtő szorítón. Lapka csere Csak lazítsa fel a rugós hűtő rögzítő csavarját. Cserélje ki vagy fordítsa meg a lapkát. Győződjön meg, hogy a hűtő rögzítő csap rendesen benne van a furatban mielőtt meghúzná a csavart. Húzza meg a csavart az ajánlott nyomaték értékkel. Működtetési biztonság JET GL-fejek biztosítják a maximális üzembiztonságot a nagynyomású folyadék kezelésénél. A Steadyline rúd és a JET GL-fejek között hűtő tömítések és dupla O-gyűrűk biztosítják a tömítettséget. 115

118 Esztergálás Steadyline, GL fejek, Jetstream Tooling Útmutató GL-Eszterégáló fejek GL-Esztergáló fej egy nagyon kompakt, fl exibilis és moduláris szerszám csere rendszer a furat megmunkálásokhoz, kifejezetten a Steadyline kiesztergáláshoz és esztergáláshoz. GL-csatlakozó egy precízen köszörült kúpos négyfelületű központosított rendszer, mely határozottan rögzíti egy fi nom osztású horonnyal a kiesztergáló rúdban. A kompakt GL-esztergáló fej megőrzi a Steadyline rudak csillapítási szilárdságát. A Steadyline rúd az egyik legstabilabb megoldás a piacon a hosszú szerszámkinyúlás kihívásai számára a rezgések csökkentése és a termelékenység növelése érdekében. JET GL-Esztergáló fejek A JET GL-Esztergáló fejek tovább erősítik a megoldást az integrációval, a Jetstream Tooling előnyöket a GL-Esztergáló fejekkel a Steadyline rudakba. JET GL-Esztergáló fejek egy multifunkciós rögzítőt használnak a sikeres integrációhoz. Előnyök Hatékony: Biztosítja a gyors és merev csatlakozást és drasztikusan csökkenti a fejcsere idejét és növeli a termelékenységet. Rugalmasság: A kúpos négyfelületű csatlakozás képes az esztergáló fejek 180 fokos elforgatására, így használhatók a jobbos és balos szerszámok is a megmunkálás során. Pontos: A kúpos négyfelületű rögzítő létrehoz egy erős önközpontozó csatlakozást egy ±0,002 mm-es ismétlési pontossággal azonos feltételek mellett. Moduláris: A különböző típusú és kivitelű Steadyline rudak a megfelelő GLesztergáló fejekkel csökkentik a készletet. Javítja a csillapítási funkciókat: A kompakt és rövid GL-esztergáló fejek közel vannak a Steadyline csillapító tömeghez. Jetstream Tooling nagyobb szerszám élettartamot ad, különösen a a szuperötvözeteknél és javítja a forgácstörést. 116

119 Esztergálás Steadyline, GL fejek, Jetstream Tooling Útmutató Furat kések és moduláris eszterga fejek 1 Hűtő rögzítő típus 2 Rögzítési hossz CN CP = Hűtő rögzítő negatív lapkákhoz = Hűtő rögzítő csavarral rögzített lapkákhoz 14 = 14 mm 17 = 17 mm 3 Furat átmérő 4 Kilépési szög U = 1,6 mm L = 2,2 mm X = egyedi 00 = 0 10 = = 20 5 Hűtő rögzítő megmunkálási típus 6 Furatok száma F = Simító R = Nagyoló S = Szabványos 0, 1, 2 stb. 7 Kilépési elhelyezés L = Balos R = Jobbos Neutrális 117

120 Esztergálás Steadyline, GL fejek, Jetstream Tooling Esztergakések CCGT, CCGW, CCMT és CCMW lapkákhoz Metrikus GL..-DCLCR/L A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus GAMO = homlok szög, LAMS = dőlés szög A tartók jelmagyarázatát, lásd a MN Esztergálás katalógus Rezgéscsillapított szerszám program, lásd a MN Esztergálás katalógus Jobbos kivitel az ábrán KAPR = Méret Rendelési és termék szám Megnevezés Méretek mm-ben DCINN BD WF LF GAMO LAMS GL32 GL40 GL GL32-DCLCR JET ,2 CC..09T GL32-DCLCL JET ,2 CC..09T GL40-DCLCR JET ,2 CC..09T GL40-DCLCL JET ,2 CC..09T GL50-DCLCR JET ,3 CC..09T GL50-DCLCL JET ,3 CC..09T3.. Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő Rögzítő kulcs Rögzítő csavar Hűtő rögzítő Hűtő tömítő Kulcs (T-típus) O-gyűrű Rugó Kiegészítők* Rögzítő készlet GL32 H4B-T09P L84017-T09P CP14U00S-2 930RD13 DOUBLE-T O-RING-5.0X1.2 S5608 GL40 H4B-T09P L84017-T09P CP14U00S-2 930RD13 DOUBLE-T O-RING-5.0X1.2 S5608 GL50 H4B-T09P L84017-T09P CP14U00S-2 930RD13 DOUBLE-T O-RING-5.0X1.2 S5608 CP14U00S-2-SET CP14U00S-2-SET CP14U00S-2-SET Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Külön rendelendő 118

121 Esztergálás Steadyline, GL fejek, Jetstream Tooling Esztergakések CNGG, CNMA, CNMG és CNMM lapkákhoz Metrikus GL..-DCLNR/L A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus GAMO = homlok szög, LAMS = dőlés szög A tartók jelmagyarázatát, lásd a MN Esztergálás katalógus Rezgéscsillapított szerszám program, lásd a MN Esztergálás katalógus Jobbos kivitel az ábrán KAPR = Méret Rendelési és termék szám Megnevezés Méretek mm-ben DCINN BD WF LF GAMO LAMS GL32 GL40 GL GL32-DCLNR JET ,2 CN GL32-DCLNL JET ,2 CN GL40-DCLNR JET ,2 CN GL40-DCLNL JET ,2 CN GL50-DCLNR JET ,3 CN GL50-DCLNL JET ,3 CN Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Kiegészítők* Átmérő Rögzítő csavar Hűtő rögzítő Hűtő tömítő Alátét lapka Kulcs (T-típus) O-gyűrű Alátétlapka/ rögzítő kulcs Alátétlapka csavar Rugó Rögzítő készlet GL32 L85021-T15P CN17U00S-2 930RD13 DCO DOUBLE-T O-RING-5.0X1.2 H4B-T15P C04008-T15P S6912 GL40 L85021-T15P CN17U00S-2 930RD13 DCO DOUBLE-T O-RING-5.0X1.2 H4B-T15P C04008-T15P S6912 GL50 L85021-T15P CN17U00S-2 930RD13 DCO DOUBLE-T O-RING-5.0X1.2 H4B-T15P C04008-T15P S6912 CN17U00S-2-SET CN17U00S-2-SET CN17U00S-2-SET Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Külön rendelendő 119

122 Esztergálás Steadyline, GL fejek, Jetstream Tooling Esztergakések DCGT, DCGW, DCMT, DCMW és DCMX lapkákhoz Metrikus GL..-DDUCR/L A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus GAMO = homlok szög, LAMS = dőlés szög A tartók jelmagyarázatát, lásd a MN Esztergálás katalógus Rezgéscsillapított szerszám program, lásd a MN Esztergálás katalógus Jobbos kivitel az ábrán KAPR = Méret Rendelési és termék szám Megnevezés Méretek mm-ben DCINN BD WF LF GAMO LAMS GL32 GL40 GL GL32-DDUCR JET ,2 DC..11T GL32-DDUCL JET ,2 DC..11T GL40-DDUCR JET ,2 DC..11T GL40-DDUCL JET ,2 DC..11T GL50-DDUCR JET ,3 DC..11T GL50-DDUCL JET ,3 DC..11T3.. Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő Rögzítő kulcs Rögzítő csavar Hűtő rögzítő Hűtő tömítő Alátét lapka Kulcs (T-típus) O-gyűrű Alátétlapka Alátétlapka kulcs csavar Rugó Kiegészítők* Rögzítő készlet GL32 H4B-T09P L84017-T09P CP14U00S-2 930RD DOUBLE-T O-RING-5.0X1.2 H4B-T15P C94006-T15P S5608 GL40 H4B-T09P L84017-T09P CP14U00S-2 930RD DOUBLE-T O-RING-5.0X1.2 H4B-T15P C94006-T15P S5608 GL50 H4B-T09P L84017-T09P CP14U00S-2 930RD DOUBLE-T O-RING-5.0X1.2 H4B-T15P C94006-T15P S5608 CP14U00S-2-SET CP14U00S-2-SET CP14U00S-2-SET Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Külön rendelendő 120

123 Esztergálás Steadyline, GL fejek, Jetstream Tooling Esztergakések DNGG, DNGN, DNMA, DNMG, DNMM, DNMU és DNMX lapkákhoz Metrikus GL..-DDUNR/L A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus GAMO = homlok szög, LAMS = dőlés szög A tartók jelmagyarázatát, lásd a MN Esztergálás katalógus Rezgéscsillapított szerszám program, lásd a MN Esztergálás katalógus Jobbos kivitel az ábrán KAPR = Méret Rendelési és termék szám Megnevezés Méretek mm-ben DCINN BD WF LF GAMO LAMS GL GL32-DDUNR JET ,2 DN GL32-DDUNL JET ,2 DN GL GL32-DDUNR JET ,2 DN GL32-DDUNL JET ,2 DN GL40-DDUNR JET ,2 DN GL40-DDUNL JET ,2 DN GL GL40-DDUNR JET ,2 DN GL40-DDUNL JET ,2 DN GL50-DDUNR JET ,4 DN GL50-DDUNL JET ,4 DN Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő Rögzítő kulcs Rögzítő csavar Hűtő rögzítő Hűtő tömítő Alátét lapka Kulcs (T-típus) O-gyűrű Alátétlapka/ rögzítő kulcs Alátétlapka kulcs Alátétlapka csavar Rugó Kiegészítők* Rögzítő készlet L84017-T09P CN14U00S-2 930RD13 DDN DOUBLE-T O-RING-5.0X1.2 H4B-T09P C03007-T09P S R-15 H4B-T09P L84017-T09P CN14U10S-2R 930RD13 DDN DOUBLE-T O-RING-5.0X1.2 H4B-T15P C04008-T15P S L-15 H4B-T09P L84017-T09P CN14U10S-2L 930RD13 DDN DOUBLE-T O-RING-5.0X1.2 H4B-T15P C04008-T15P S L84017-T09P CN14U00S-2 930RD13 DDN DOUBLE-T O-RING-5.0X1.2 H4B-T09P C03007-T09P S L85021-T15P CN17U00S-2 930RD13 DDN DOUBLE-T O-RING-5.0X1.2 H4B-T15P C04008-T15P S L85021-T15P CN17U00S-2 930RD13 DDN DOUBLE-T O-RING-5.0X1.2 H4B-T15P C04008-T15P S6912 CN14U00S-2-SET CN14U10S-2R-SET CN14U10S-2L-SET CN14U00S-2-SET CN17U00S-2-SET CN17U00S-2-SET Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Külön rendelendő 121

124 Esztergálás Steadyline, GL fejek, Jetstream Tooling Esztergakések VBGT, VBGW, VBMT és VBMW lapkákhoz Metrikus GL..-DVUBR/L A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus GAMO = homlok szög, LAMS = dőlés szög A tartók jelmagyarázatát, lásd a MN Esztergálás katalógus Rezgéscsillapított szerszám program, lásd a MN Esztergálás katalógus Jobbos kivitel az ábrán KAPR = Méret Rendelési és termék szám Megnevezés Méretek mm-ben DCINN BD WF LF GAMO LAMS GL32 GL40 GL GL32-DVUBR JET ,2 VB GL32-DVUBL JET ,2 VB GL40-DVUBR JET ,2 VB GL40-DVUBL JET ,2 VB GL50-DVUBR JET ,3 VB GL50-DVUBL JET ,3 VB Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő Rögzítő kulcs Rögzítő csavar Hűtő rögzítő Hűtő tömítő Alátét lapka Kulcs (T-típus) O-gyűrű Alátétlapka Alátétlapka kulcs csavar Rugó Kiegészítők* Rögzítő készlet GL32..R H4B-T09P L84017-T09P CP14U20S-2R 930RD DOUBLE-T O-RING-5.0X1.2 H4B-T15P C94006-T15P S5608 GL32..L H4B-T09P L84017-T09P CP14U20S-2L 930RD DOUBLE-T O-RING-5.0X1.2 H4B-T15P C94006-T15P S5608 GL40..R H4B-T09P L84017-T09P CP14U20S-2R 930RD DOUBLE-T O-RING-5.0X1.2 H4B-T15P C94006-T15P S5608 GL40..L H4B-T09P L84017-T09P CP14U20S-2L 930RD DOUBLE-T O-RING-5.0X1.2 H4B-T15P C94006-T15P S5608 GL50..R H4B-T09P L84017-T09P CP14U20S-2R 930RD DOUBLE-T O-RING-5.0X1.2 H4B-T15P C94006-T15P S5608 GL50..L H4B-T09P L84017-T09P CP14U20S-2L 930RD DOUBLE-T O-RING-5.0X1.2 H4B-T15P C94006-T15P S5608 CP14U20S-2R-SET CP14U20S-2L-SET CP14U20S-2R-SET CP14U20S-2L-SET CP14U20S-2R-SET CP14U20S-2L-SET Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Külön rendelendő 122

125 Esztergálás Steadyline, GL fejek, Jetstream Tooling Esztergakések WNGG, WNMA, WNMG és WNMM lapkákhoz Metrikus GL..-DWLNR/L A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus GAMO = homlok szög, LAMS = dőlés szög A tartók jelmagyarázatát, lásd a MN Esztergálás katalógus Rezgéscsillapított szerszám program, lásd a MN Esztergálás katalógus Jobbos kivitel az ábrán KAPR = Méret Rendelési és termék szám Megnevezés Méretek mm-ben DCINN BD WF LF GAMO LAMS GL32 GL40 GL GL32-DWLNR JET ,2 WN GL32-DWLNL JET ,2 WN GL40-DWLNR JET ,2 WN GL40-DWLNL JET ,2 WN GL50-DWLNR JET ,3 WN GL50-DWLNL JET ,3 WN Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Kiegészítők* Átmérő Rögzítő csavar Hűtő rögzítő Hűtő tömítő Alátét lapka Kulcs (T-típus) O-gyűrű Alátétlapka/ rögzítő kulcs Alátétlapka csavar Rugó Rögzítő készlet GL32 L84017-T09P CN14U00S-2 930RD13 DWN DOUBLE-T O-RING-5.0X1.2 H4B-T09P C03007-T09P S5608 GL40 L84017-T09P CN14U00S-2 930RD13 DWN DOUBLE-T O-RING-5.0X1.2 H4B-T09P C03007-T09P S5608 GL50 L84017-T09P CN14U00S-2 930RD13 DWN DOUBLE-T O-RING-5.0X1.2 H4B-T09P C03007-T09P S5608 CN14U00S-2-SET CN14U00S-2-SET CN14U00S-2-SET Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Külön rendelendő 123

126 Esztergálás MDT, PCBN lapkák LCGN-LF Metrikus / Inch Tűrések: CW = ±0,025 / IGL = ±0,04 / S = ±0,05 / RE = ±0,025 / Méret Méretek mm-ben Méretek inch-ben CW IGL S CW IGL S ,000 16,60 4, ,000 16,60 4, ,000 17,20 4, ,000 17,20 4, LCGN... M0-LF Lapkák LCGN...M0-LF Megnevezés RE mm RE inch Bevonatos CBN170C CBN010 Minőségek Bev. nélk. LCGN1603M0-0300E25-LF 1, LCGN1603M0-0300S-LF 1, LCGN1603M0-0300S01025LF 1, LCGN1604M0-0400E25-LF 2, LCGN1604M0-0400S-LF 2, LCGN1604M0-0400S01025LF 2, LCGN1605M0-0500E25-LF 2, LCGN1605M0-0500S-LF 2, LCGN1605M0-0500S01025LF 2, LCGN1606M0-0600E25-LF 3, LCGN1606M0-0600S-LF 3, LCGN1606M0-0600S01025LF 3, CBN170 CBN200 [ A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint Hegy méret, lásd a MN Eszterga katalógust Élvédelem, lásd a MN Eszterga katalógust 124

127 Leszúrás Adapterek, Seco-Capto, Jetstream Tooling Adapterek C.-R/L /25JETI leszúráshoz Metrikus C.-R/L /25JETI A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus C.-R/L Capto méret C5 C6 C8 Rendelési és termék szám Megnevezés Méretek mm-ben DIX DCSFMS OAW RADW RADH OAH LF HF WF C5-R JETI ,0 32,0 58, ,0 26,0 1, C5-L JETI ,0 32,0 58, ,0 26,0 1, C6-R JETI ,0 37,0 69, ,0 32,0 2, C6-L JETI ,0 37,0 69, ,0 32,0 2, C8-R JETI ,5 37,0 69, ,0 40,5 3, C8-L JETI ,5 37,0 69, ,0 40,5 3,4 Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő O-gyűrű Ék rögzítő Ék csavar C5 ORING-20X C C Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 125

128 Leszúrás Adapterek, Seco-Capto, Jetstream Tooling Adapterek C.-R/L /25JETI leszúráshoz Inch C.-R/L /25JETI A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus C.-R/L Capto méret C5 C6 C8 Rendelési és termék szám Megnevezés Méretek inch-ben DIX DCSFMS OAW RADW RADH OAH LF HF WF C5-R JETI C5-L JETI C6-R JETI C6-L JETI C8-R JETI C8-L JETI Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő O-gyűrű Ék rögzítő Ék csavar C5 ORING-20X C C Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 126

129 Leszúrás Adapterek, Seco-Capto, Jetstream Tooling Adapterek C /25JETI leszúráshoz Metrikus C /25JETI A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus C.-R/L Capto méret C5 C6 C8 Rendelési és termék szám Megnevezés Méretek mm-ben DIX DCSFMS OAW RADW RADH OAH LPR LF HF C JETI ,0 30,0 80,0 40, ,0 0, C JETI ,0 37,0 82,0 50, ,0 1, C JETI ,0 37,0 82,0 50, ,0 2,4 Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő O-gyűrű Ék rögzítő Ék csavar C5 ORING-20X C6 ORING-20X C8 ORING-20X Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 127

130 Leszúrás Adapterek, Seco-Capto, Jetstream Tooling Adapterek C /25JETI leszúráshoz Inch C /25JETI A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus C.-R/L Capto méret C5 C6 C8 Rendelési és termék szám Megnevezés Méretek inch-ben DIX DCSFMS OAW RADW RADH OAH LPR LF HF C JETI C JETI C JETI Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő O-gyűrű Ék rögzítő Ék csavar C5 ORING-20X C6 ORING-20X C8 ORING-20X Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 128

131 Leszúrás Adapterek, HSK-T, Jetstream Tooling Adapterek E9364-R/L JETI leszúráshoz Metrikus E9364 R/L JETI A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus E9364 R/L Rendelési és termék szám Megnevezés Méretek mm-ben DIX DCSFMS OAW RADW RADH OAH LF HF WF E9364-R JETI ,0 37,0 69,0 175, ,0 2, E9364-L JETI ,0 37,0 69,0 175, ,0 2,5 Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő O-gyűrű Ék rögzítő Ék csavar E9364-R/L Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 129

132 Leszúrás Adapterek, HSK-T, Jetstream Tooling Adapterek E9364-R/L JETI leszúráshoz Inch E9364 R/L JETI A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus E9364 R/L Rendelési és termék szám Megnevezés Méretek inch-ben DIX DCSFMS OAW RADW RADH OAH LF HF WF E9364-R JETI E9364-L JETI Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő O-gyűrű Ék rögzítő Ék csavar E9364-R/L Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 130

133 Leszúrás Adapterek, Jetstream Tooling Adapterek R/L JETI leszúráshoz Inch R/L JETI A teljes lapkaválasztékot, lásd a MN Esztergálás katalógus R/L Rendelési és termék szám Megnevezés Méretek inch-ben H B LS R JETI R JETI R JETI R JETI L JETI L JETI L JETI L JETI Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Átmérő Kulcs Gyűrű Csavar R/L150 4SMS795 ORING-4X1.5 MC6S5X18 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 131

134 Menetvágás R Lapkák betét: Menetmarás profil Whitworth Metrikus Méretek mm-ben Minőségek Megnevezés DC DCSFMS HC LF PDX PNA RE ZEFP F32M Bevonatos R WXF11.06Z3 11,7 6,0 1,48 3,6 1,6 55,0 0, R WXF14.06Z3 11,7 6,0 1,16 3,6 1,3 55,0 0, R WXF19.06Z3 11,7 6,0 0,86 3,6 1,1 55,0 0, R WXF14.08Z3 15,7 8,0 1,17 4,6 1,5 55,0 0, R WXF11.09Z3 17,7 9,0 1,48 5,85 1,45 55,0 0, R WXF14.09Z3 17,7 9,0 1,16 5,85 1,25 55,0 0, R WXF19.09Z3 17,7 9,0 0,856 5,85 0,95 55,0 0,

135 Menetvágás R Lapkák betét: Menetmarás Részleges profil Metrikus Menet Méretek mm-ben Minőségek Bevonatos Megnevezés TPN TPX DC DCSFMS CF HC LF PDX PNA ZEFP F32M R MNP Z3 1,0 2,0 11,7 6,0 0,13 1,25 3,6 0,8 60, R MNP Z3 2,0 3,0 11,7 6,0 0,25 1,78 3,6 1,2 60, R MNP Z3 1,5 2,75 15,7 8,0 0,19 1,67 4,6 1,1 60, R MNP Z3 2,5 3,0 15,7 8,0 0,31 1,78 4,6 1,2 60, R MNP Z3 1,0 2,0 17,7 9,0 0,12 1,19 5,85 1,15 60, R MNP Z3 1,5 2,75 17,7 9,0 0,19 1,62 5,85 1,25 60, R MNP Z3 2,0 3,75 17,7 9,0 0,25 2,22 5,85 1,65 60, R MNP Z3 3,0 5,5 17,7 9,0 0,38 3,25 5,85 2,25 60, R MNP Z3 1,0 2,0 21,7 12,0 0,12 1,19 5,85 1,25 60, R MNP Z3 2,0 3,75 21,7 12,0 0,25 2,22 5,85 1,65 60, R MNP Z3 2,5 4,5 21,7 12,0 0,25 2,7 5,85 2,15 60, R MNP Z3 3,5 6,0 21,7 12,0 0,44 3,84 5,85 2,65 60, R MNP Z3 2,5 5,0 27,7 14,0 0,37 2,93 6,6 2,6 60, R MNP Z3 4,0 6,0 27,7 14,0 0,5 4,6 6,6 3,0 60,

136 Menetvágás R Lapkák betét: Menetmarás profil UN Metrikus Méretek mm-ben Minőségek Megnevezés DC DCSFMS HC LF PDX PNA CF ZEFP F32M Bevonatos R UNNF10.09Z3 17,7 9,0 1,375 5,85 1,25 60,0 0, R UNNF11.09Z3 17,7 9,0 1,249 5,85 1,05 60,0 0, R UNNF12.09Z3 17,7 9,0 1,146 5,85 1,05 60,0 0, R UNNF14.09Z3 17,7 9,0 0,982 5,85 0,85 60,0 0, R UNNF16.09Z3 17,7 9,0 0,859 5,85 0,85 60,0 0, R UNNF18.09Z3 17,7 9,0 0,763 5,85 0,85 60,0 0, R UNNF20.09Z3 17,7 9,0 0,687 5,85 0,65 60,0 0, R UNNF24.09Z3 17,7 9,0 0,572 5,85 0,65 60,0 0, R UNNF6.09Z3 17,7 9,0 2,291 5,85 1,65 60,0 0, R UNNF8.09Z3 17,7 9,0 1,718 5,85 1,45 60,0 0,

137 Menetvágás R Lapkák betét: Menetmarás profil Whitworth Inch Méretek inch-ben Minőségek Megnevezés DC DCSFMS HC LF PDX PNA RE ZEFP F32M Bevonatos R WXF11.06Z , , R WXF14.06Z , , R WXF19.06Z , , R WXF14.08Z , , R WXF11.09Z , , R WXF14.09Z , , R WXF19.09Z , ,

138 Menetvágás R Lapkák betét: Menetmarás Részleges profil Inch Menet Méretek inch-ben Minőségek Bevonatos Megnevezés TPN TPX DC DCSFMS CF HC LF PDX PNA ZEFP F32M R MNP Z , , R MNP Z , , R MNP Z , , R MNP Z , , R MNP Z , , R MNP Z , , R MNP Z , , R MNP Z , , R MNP Z , , R MNP Z , , R MNP Z , , R MNP Z , , R MNP Z , , R MNP Z , ,

139 Menetvágás R Lapkák betét: Menetmarás profil UN Inch Méretek inch-ben Minőségek Megnevezés DC DCSFMS HC LF PDX PNA CF ZEFP F32M Bevonatos R UNNF10.09Z , , R UNNF11.09Z , , R UNNF12.09Z , , R UNNF14.09Z , , R UNNF16.09Z , , R UNNF18.09Z , , R UNNF20.09Z , , R UNNF24.09Z , , R UNNF6.09Z , , R UNNF8.09Z , ,

140 Menetvágás R Forgácsolási paraméterek Vágó sebesség Menetmarás Metrikus SMG = Seco anyagcsoport f z = mm/fog (mm/bekezdés) v c = m/perc Minden adat kezdő érték R SMG f z v c P1 0, P2 0, P3 0, P4 0, P5 0, P6 0, P7 0, P8 0, P11 0, P12 0, M1 0, M2 0, M3 0, M4 0, M5 0, K1 0, K2 0, K3 0, K4 0, K5 0, K6 0, K7 0, N1 0, N2 0, N3 0, N11 0, S1 0, S2 0, S3 0, S11 0, S12 0, S13 0, H5 0, H8 0, H11 0, H12 0, H21 0,

141 Menetvágás R Forgácsolási paraméterek Vágó sebesség Menetmarás Inch SMG = Seco anyagcsoport f z = inc/fog v c = sf/perc Minden adat kezdő érték R SMG f z v c P P P P P P P P P P M M M M M K K K K K K K N N N N S S S S S S H H H H H

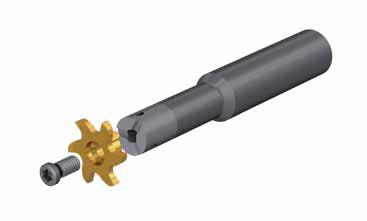

142 Menetmaró fejek Tárcsamaró Metrikus Tárcsamarók cserélhető keményfém fejjel 9,7 mm átmérőtől - Egy széles fej és szár választék a tárcsamarási műveleteihez, interpolációs vagy egyenes horonymaráshoz. - Erős, megbízható és pontos csatlakozás a fej és a marótest között - Lefed mindenféle típusú anyagot az univerzális M geometriával és F32M minőséggel - Menetvágás: Fejek 11,7 mm átmérőtől 27,7 mm átmérőig a részleges metrikus menetekhez és teljes profi l a witworth menetekhez 19-től 11 menetemelkedésig és UN menetekhez 24-től 6 menetemelkedésig. A kép egy hasonló alkalmazási példát mutat, hasonló szerszámmal. 140

143 Műszaki útmutató Emelkedés (mint/legfeljebb) Metrikus Aktuális menet Szabványos menet forma Menetmarás kőrkörös interpolációval a menet profi l sérülését okozhatja mikor részleges profi lú lapkát használ. Ezt tartsa szem előtt a szerszám kiválasztása során. A szerszám átmérőjének elég kicsinek kell lennie, összehasonlítva a furat átmérőjével. Az emelkedést is fi gyelembe kell venni. A részleges profi lú metrikus ISO-menethez több fogú szerszámok vannak. Ez azt jelenti, hogy mindegyik lapka különféle menet emelkedést képes megmunkálni. A lapka úgy van kialakítva, hogy megfeleljen a minimális menet emelkedésnek (TPN); ezzel a menetemelkedéssel az eredménye egy szabványos menet forma. Az adott maximális menet méret (TPX) ezzel a lapkával is megmunkálható a szabványos megfelelőség rovására: Az eredmény, kissé mélyebb menet lesz, mint a szabvány. A mélyebb menet általában elfogadott, de az alkalmazást és a felhasználást értékelni kell A következő táblázat ajánlja a szerszám átmérőjének maximális értékét a menetméret és az emelkedés függvényében: ISO-Menet, részleges profil Menetemelkedés M12 M16 M20 M24 M27 M30 M36 M42 M48 M56 M , , , , , R MNP Z3 Jelmagyarázat Menet lapka R = Jobbos 335 = Tárcsamaró kód 14 = Rendszer 217 = Fej átmérő pl. 21,7 mm M N = Menet típus (W és UN) = Belső menet (E = külső, X = belső/külső) P = Részleges profi l (F = Teljes profi l) = Menet méret (2,50-5,00 mm vagy pl. csak egy fi x menet 2,5 mm, 16 tpi...) 12 = Csatlakozó méret Z3 = Fogak száma 141

144 Tűrések: INSL = ± 0,007 mm HC = ± 0,012 mm S = ± 0,05 mm Tűrések: INSL = ± in HC = ± in S = ± in Méretek mm-ben Méretek inch-ben Méret INSL S INSL S ,0 4, Lapkák Megnevezés Bevonatos Minőségek F30M Belső menetesztergálás N3ACME Belső menetesztergálás N4ACME Belső menetesztergálás N8ACME

145 Seco Feedmax Jelmagyarázat a tömör keményfém fúrókhoz Fúró típusok Tömör keményfém fúró: SD203: ~3 x D SD205: ~5 x D SD207: ~7 x D Fúró átmérő Szár átmérő Jobbos forgás irány P Geometria acélhoz Belső hűtéssel Fúrási mélység Szár típusa 1. Hengeres 143

146 Seco Feedmax Beállítás Javasolt befogók A legjobb eredmény eléréséhez használja a következő befogókat: 5603 típus - DIN típusú zsugor befogó 5834 típus - hidraulikus befogó 5672 típus - D típusú precíziós patronos befogó További információ az EPB Felszerszámozás katalógusban. Zsugor befogó (mindig R1-es hengeres szárat használjon) Befogás/ütés A hengeres szárú fúrókat használhatja zsugorkötéses befogóval, patronnal vagy hidraulikus befogóval. A legjobb eredményért tartsa az ütést <0,04 mm alatt. Tartsa a maximális ütést 0,02 mm alatt a Whistle Notch száras fúróknál. Stabilitás Az alkalmazás stabilitása igen fontos a legjobb szerszám éltartam és furat pontosság eléréséhez. Ellenőrizze a gép főorsóját, a készüléket és a munkadarab megfogását a maximális stabilitás és merevség eléréséhez. Az instabil feltételek szerszámtöréshez vezethetnek. Hidraulikus befogó (mindig R1-es hengeres szárat használjon) Szerszám éltartam A fúrókat 0,1-0,3 mm-es legnagyobb kopásnál nem szabad tovább használni. D típusú precíziós patronos befogó 144

147 Seco Feedmax Megmunkálási módszerek Furás megmunkált felületen Szögben kilépő furat Furatból kilépés előtt csökkentse a előtolást 50%-al 3-16 x D > 16 x D Nem szükséges előfúrás vagy belépési előtolás Ha hosszúfúrót használ ajánlott megvezető furat készítése. vagy használjon SD245A fúrót. Szabálytalan/szög alatti furat belépés Szabálytalan vagy ferde felületnél előmegmunkálás szükséges. Előmegmunkálási alternatívák Előfúrás egy rövid standard Feedmax fúróval. Sík felület megmunkálása egy keményfém maróval a Seco választékból. Szabálytalan felületre furat belépés Ferde felületre furat belépés Hűtési javaslatok Hűtő nyomás* Minimális ajánlott nyomás 10 bar, ha a fúrási mélység 5 x D Minimális ajánlott nyomás 30 bar, ha a fúrási mélység > 5 x D Minimális ajánlott nyomás 40 bar, ha a fúrási mélység >16 x D Emulzió keverék Ajánlott emulzió keverék 6-8%. Korrózióálló, szuperötvözetek és nagy szilárdságú anyagok fúrása esetén a javasolt emulzió keverék 10%. Elsődleges választás 5 x D * Alacsonyabb hűtési nyomással használva, csökkentse a forgácsolási paramétereket. 145

148 Seco Feedmax SD203A, - P Fúrási mélység ~ 3 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 172 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 2, SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P Köztes átmérők a My Design szoftver szerint. 146

149 Seco Feedmax SD203A, - P Fúrási mélység ~ 3 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 172 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 5, SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P Köztes átmérők a My Design szoftver szerint. 147

150 Seco Feedmax SD203A, - P Fúrási mélység ~ 3 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 172 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 8, SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P Köztes átmérők a My Design szoftver szerint. 148

151 Seco Feedmax SD203A, - P Fúrási mélység ~ 3 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 172 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 11, SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P Köztes átmérők a My Design szoftver szerint. 149

152 Seco Feedmax SD203A, - P Fúrási mélység ~ 3 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 172 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 17, SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P , SD203A R1-P Köztes átmérők a My Design szoftver szerint. 150

153 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 173 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 2, SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P Köztes átmérők a My Design szoftver szerint. 151

154 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 173 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 5, SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P Köztes átmérők a My Design szoftver szerint. 152

155 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 173 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 8, SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P Köztes átmérők a My Design szoftver szerint. 153

156 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 173 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 11, SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P Köztes átmérők a My Design szoftver szerint. 154

157 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 173 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 14, SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P Köztes átmérők a My Design szoftver szerint. 155

158 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 173 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 18, SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P , SD205A R1-P Köztes átmérők a My Design szoftver szerint. 156

159 Seco Feedmax SD207A, - P Fúrási mélység ~ 7 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT9 Forgácsolási adatokat lásd a 174 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 3, SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P Köztes átmérők a My Design szoftver szerint. 157

160 Seco Feedmax SD207A, - P Fúrási mélység ~ 7 x D Metrikus Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT9 Forgácsolási adatokat lásd a 174 oldalon Méretek mm-ben DC m7 (mm) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM 13, SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P , SD207A R1-P Köztes átmérők a My Design szoftver szerint. 158

161 Seco Feedmax SD203A, - P Fúrási mélység ~ 3 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 175 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P Köztes átmérők a My Design szoftver szerint. 159

162 Seco Feedmax SD203A, - P Fúrási mélység ~ 3 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 175 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P Köztes átmérők a My Design szoftver szerint. 160

163 Seco Feedmax SD203A, - P Fúrási mélység ~ 3 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 175 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P Köztes átmérők a My Design szoftver szerint. 161

164 Seco Feedmax SD203A, - P Fúrási mélység ~ 3 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 175 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P Köztes átmérők a My Design szoftver szerint. 162

165 Seco Feedmax SD203A, - P Fúrási mélység ~ 3 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 175 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P / SD203A R1-P SD203A R1-P SD203A R1-P SD203A R1-P Köztes átmérők a My Design szoftver szerint. 163

166 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 176 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P Köztes átmérők a My Design szoftver szerint. 164

167 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 176 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P Köztes átmérők a My Design szoftver szerint. 165

168 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 176 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P Köztes átmérők a My Design szoftver szerint. 166

169 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 176 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P Köztes átmérők a My Design szoftver szerint. 167

170 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 176 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P Köztes átmérők a My Design szoftver szerint. 168

171 Seco Feedmax SD205A, - P Fúrási mélység ~ 5 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT8-9 Forgácsolási adatokat lásd a 176 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P / SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P SD205A R1-P Köztes átmérők a My Design szoftver szerint. 169

172 Seco Feedmax SD207A, - P Fúrási mélység ~ 7 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT9 Forgácsolási adatokat lásd a 177 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P / SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P / SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P / SD207A R1-P SD207A R1-P SD207A R1-P Köztes átmérők a My Design szoftver szerint. 170

173 Seco Feedmax SD207A, - P Fúrási mélység ~ 7 x D Inch Hengeres szár DIN 6537A Belső hűtés Csúcs szög: 140 Bevonat: TiAlN Furat tűrés IT9 Forgácsolási adatokat lásd a 177 oldalon Méretek inch-ben DC m7 (inch) DC m7 (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LCF DMM SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P SD207A R1-P / SD207A R1-P SD207A R1-P SD207A R1-P Köztes átmérők a My Design szoftver szerint. 171

174 Seco Feedmax Forgácsolási adatok SD203A-P Ø2-8 Metrikus SMG Ø2,00 Ø3,00 Ø4,00 Ø5,00 Ø6,00 Ø8,00 v c P1 P 0,14 0,17 0,20 0,24 0,26 0, P2 P 0,14 0,17 0,20 0,24 0,26 0, P3 P 0,14 0,16 0,19 0,22 0,26 0, P4 P 0,10 0,13 0,15 0,17 0,19 0, P5 P 0,10 0,12 0,14 0,17 0,19 0, P6 P 0,10 0,12 0,14 0,16 0,19 0, P7 P 0,10 0,12 0,14 0,16 0,19 0, P8 P 0,11 0,13 0,15 0,17 0,19 0, P11 P 0,10 0,12 0,14 0,16 0,19 0, P12 P 0,085 0,10 0,12 0,13 0,15 0, K1 P 0,15 0,18 0,22 0,26 0,28 0, K2 P 0,14 0,17 0,20 0,22 0,26 0, K3 P 0,14 0,17 0,20 0,22 0,26 0, K4 P 0,14 0,17 0,20 0,22 0,26 0, K5 P 0,12 0,15 0,18 0,20 0,24 0,28 70 H3 P 0,055 0,070 0,080 0,090 0,10 0,12 30 H5 P 0,085 0,10 0,12 0,13 0,15 0,18 55 H7 P 0,055 0,070 0,080 0,090 0,10 0,12 30 H8 P 0,065 0,080 0,090 0,10 0,12 0,14 55 H11 P 0,085 0,10 0,12 0,13 0,15 0,18 70 H12 P 0,065 0,080 0,090 0,10 0,12 0,14 80 H21 P 0,065 0,080 0,090 0,10 0,12 0,14 55 Forgácsolási adatok SD203A-P Ø10-20 Metrikus f SMG Ø10,00 Ø12,00 Ø14,00 Ø16,00 Ø18,00 Ø20,00 v c P1 P 0,38 0,44 0,48 0,50 0,55 0, P2 P 0,38 0,44 0,48 0,50 0,55 0, P3 P 0,36 0,42 0,46 0,50 0,50 0, P4 P 0,28 0,30 0,34 0,36 0,38 0, P5 P 0,26 0,30 0,32 0,34 0,36 0, P6 P 0,26 0,30 0,32 0,34 0,36 0, P7 P 0,26 0,30 0,32 0,34 0,36 0, P8 P 0,28 0,32 0,34 0,36 0,38 0, P11 P 0,26 0,30 0,32 0,34 0,36 0, P12 P 0,22 0,24 0,26 0,28 0,30 0, K1 P 0,42 0,48 0,50 0,55 0,60 0, K2 P 0,38 0,42 0,48 0,50 0,55 0, K3 P 0,38 0,42 0,48 0,50 0,55 0, K4 P 0,38 0,42 0,48 0,50 0,55 0, K5 P 0,34 0,38 0,42 0,46 0,48 0,50 70 H3 P 0,14 0,16 0,18 0,19 0,20 0,20 30 H5 P 0,22 0,24 0,26 0,28 0,30 0,32 55 H7 P 0,14 0,16 0,18 0,19 0,20 0,20 30 H8 P 0,16 0,19 0,20 0,22 0,24 0,24 55 H11 P 0,22 0,24 0,26 0,28 0,30 0,32 70 H12 P 0,16 0,19 0,20 0,22 0,24 0,24 80 H21 P 0,16 0,19 0,20 0,22 0,24 0,24 55 SMG = Seco anyagcsoport f = mm/ford v c = m/perc Minden forgácsolási paraméter kezdeti érték f 172

175 Seco Feedmax Forgácsolási adatok SD205A-P Ø2-8 Metrikus SMG Ø2,00 Ø3,00 Ø4,00 Ø5,00 Ø6,00 Ø8,00 v c P1 P 0,14 0,17 0,20 0,24 0,26 0, P2 P 0,14 0,17 0,20 0,24 0,26 0, P3 P 0,14 0,16 0,19 0,22 0,26 0, P4 P 0,10 0,13 0,15 0,17 0,19 0, P5 P 0,10 0,12 0,14 0,17 0,19 0, P6 P 0,10 0,12 0,14 0,16 0,19 0, P7 P 0,10 0,12 0,14 0,16 0,19 0, P8 P 0,11 0,13 0,15 0,17 0,19 0, P11 P 0,10 0,12 0,14 0,16 0,19 0, P12 P 0,085 0,10 0,12 0,13 0,15 0, K1 P 0,15 0,18 0,22 0,26 0,28 0, K2 P 0,14 0,17 0,20 0,22 0,26 0, K3 P 0,14 0,17 0,20 0,22 0,26 0, K4 P 0,14 0,17 0,20 0,22 0,26 0, K5 P 0,12 0,15 0,18 0,20 0,24 0,28 65 H3 P 0,055 0,070 0,080 0,090 0,10 0,12 27 H5 P 0,085 0,10 0,12 0,13 0,15 0,18 50 H7 P 0,055 0,070 0,080 0,090 0,10 0,12 27 H8 P 0,065 0,080 0,090 0,10 0,12 0,14 50 H11 P 0,085 0,10 0,12 0,13 0,15 0,18 65 H12 P 0,065 0,080 0,090 0,10 0,12 0,14 70 H21 P 0,065 0,080 0,090 0,10 0,12 0,14 50 Forgácsolási adatok SD205A-P Ø10-20 Metrikus f SMG Ø10,00 Ø12,00 Ø14,00 Ø16,00 Ø18,00 Ø20,00 v c P1 P 0,38 0,44 0,48 0,50 0,55 0, P2 P 0,38 0,44 0,48 0,50 0,55 0, P3 P 0,36 0,42 0,46 0,50 0,50 0, P4 P 0,28 0,30 0,34 0,36 0,38 0, P5 P 0,26 0,30 0,32 0,34 0,36 0, P6 P 0,26 0,30 0,32 0,34 0,36 0, P7 P 0,26 0,30 0,32 0,34 0,36 0, P8 P 0,28 0,32 0,34 0,36 0,38 0, P11 P 0,26 0,30 0,32 0,34 0,36 0, P12 P 0,22 0,24 0,26 0,28 0,30 0, K1 P 0,42 0,48 0,50 0,55 0,60 0, K2 P 0,38 0,42 0,48 0,50 0,55 0, K3 P 0,38 0,42 0,48 0,50 0,55 0, K4 P 0,38 0,42 0,48 0,50 0,55 0, K5 P 0,34 0,38 0,42 0,46 0,48 0,50 65 H3 P 0,14 0,16 0,18 0,19 0,20 0,20 27 H5 P 0,22 0,24 0,26 0,28 0,30 0,32 50 H7 P 0,14 0,16 0,18 0,19 0,20 0,20 27 H8 P 0,16 0,19 0,20 0,22 0,24 0,24 50 H11 P 0,22 0,24 0,26 0,28 0,30 0,32 65 H12 P 0,16 0,19 0,20 0,22 0,24 0,24 70 H21 P 0,16 0,19 0,20 0,22 0,24 0,24 50 SMG = Seco anyagcsoport f = mm/ford v c = m/perc Minden forgácsolási paraméter kezdeti érték f 173

176 Seco Feedmax Forgácsolási adatok SD207A-P Ø3-20 Metrikus SMG Ø3,00 Ø5,00 Ø6,00 Ø8,00 Ø10,00 Ø12,00 Ø14,00 Ø16,00 Ø18,00 Ø20,00 v c P1 P 0,17 0,24 0,26 0,32 0,38 0,44 0,48 0,50 0,55 0, P2 P 0,17 0,24 0,26 0,32 0,38 0,44 0,48 0,50 0,55 0, P3 P 0,16 0,22 0,26 0,32 0,36 0,42 0,46 0,50 0,50 0, P4 P 0,13 0,17 0,19 0,24 0,28 0,30 0,34 0,36 0,38 0, P5 P 0,12 0,17 0,19 0,22 0,26 0,30 0,32 0,34 0,36 0, P6 P 0,12 0,16 0,19 0,22 0,26 0,30 0,32 0,34 0,36 0, P7 P 0,12 0,16 0,19 0,22 0,26 0,30 0,32 0,34 0,36 0, P8 P 0,13 0,17 0,19 0,24 0,28 0,32 0,34 0,36 0,38 0, P11 P 0,12 0,16 0,19 0,22 0,26 0,30 0,32 0,34 0,36 0, P12 P 0,10 0,13 0,15 0,18 0,22 0,24 0,26 0,28 0,30 0, K1 P 0,18 0,26 0,28 0,36 0,42 0,48 0,50 0,55 0,60 0, K2 P 0,17 0,22 0,26 0,32 0,38 0,42 0,48 0,50 0,55 0, K3 P 0,17 0,22 0,26 0,32 0,38 0,42 0,48 0,50 0,55 0, K4 P 0,17 0,22 0,26 0,32 0,38 0,42 0,48 0,50 0,55 0, K5 P 0,15 0,20 0,24 0,28 0,34 0,38 0,42 0,46 0,48 0,50 60 H3 P 0,070 0,090 0,10 0,12 0,14 0,16 0,18 0,19 0,20 0,20 26 H5 P 0,10 0,13 0,15 0,18 0,22 0,24 0,26 0,28 0,30 0,32 47 H7 P 0,070 0,090 0,10 0,12 0,14 0,16 0,18 0,19 0,20 0,20 26 H8 P 0,080 0,10 0,12 0,14 0,16 0,19 0,20 0,22 0,24 0,24 47 H11 P 0,10 0,13 0,15 0,18 0,22 0,24 0,26 0,28 0,30 0,32 60 H12 P 0,080 0,10 0,12 0,14 0,16 0,19 0,20 0,22 0,24 0,24 65 H21 P 0,080 0,10 0,12 0,14 0,16 0,19 0,20 0,22 0,24 0,24 47 SMG = Seco anyagcsoport f = mm/ford v c = m/perc Minden forgácsolási paraméter kezdeti érték f 174

177 Seco Feedmax Forgácsolási adatok SD203A-P Ø Inch SMG Ø Ø Ø Ø Ø Ø v c P1 P P2 P P3 P P4 P P5 P P6 P P7 P P8 P P11 P P12 P K1 P K2 P K3 P K4 P K5 P H3 P H5 P H7 P H8 P H11 P H12 P H21 P Forgácsolási adatok SD203A-P Ø Inch f SMG Ø Ø Ø Ø Ø Ø v c P1 P P2 P P3 P P4 P P5 P P6 P P7 P P8 P P11 P P12 P K1 P K2 P K3 P K4 P K5 P H3 P H5 P H7 P H8 P H11 P H12 P H21 P SMG = Seco anyagcsoport f = in/ford v c = sf/perc Minden forgácsolási paraméter kezdeti érték f 175

178 Seco Feedmax Forgácsolási adatok SD205A-P Ø Inch SMG Ø Ø Ø Ø Ø Ø v c P1 P P2 P P3 P P4 P P5 P P6 P P7 P P8 P P11 P P12 P K1 P K2 P K3 P K4 P K5 P H3 P H5 P H7 P H8 P H11 P H12 P H21 P Forgácsolási adatok SD205A-P Ø Inch f SMG Ø Ø Ø Ø Ø Ø v c P1 P P2 P P3 P P4 P P5 P P6 P P7 P P8 P P11 P P12 P K1 P K2 P K3 P K4 P K5 P H3 P H5 P H7 P H8 P H11 P H12 P H21 P SMG = Seco anyagcsoport f = in/ford v c = sf/perc Minden forgácsolási paraméter kezdeti érték f 176

179 Seco Feedmax Forgácsolási adatok SD207A-P Ø Inch SMG Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø v c P1 P P2 P P3 P P4 P P5 P P6 P P7 P P8 P P11 P P12 P K1 P K2 P K3 P K4 P K5 P H3 P H5 P H7 P H8 P H11 P H12 P H21 P SMG = Seco anyagcsoport f = in/ford v c = sf/perc Minden forgácsolási paraméter kezdeti érték f 177

180 Perfomax Jelmagyarázat - váltólapkás fúrók Metrikus Fúró típusa: SD522: 2 x D SD523: 3 x D SD524: 4 x D SD525: 5 x D Szár átmérő Szár típusa: 2. ABS-kompatiblilis 7. ISO 9766 Fúró átmérő Fúrási mélység Jobbos forgású Fúró átmérő Fúrási mélység Fúró típusa: SD523: 3 x D SD524: 4 x D Seco Capt csatlakozás C4, C5, C6 Jelmagyarázat - váltólapkás fúrók Fúró átmérő Fúrási mélység Jobbos forgású Az alkalmazás helyhez kötött C. Fúró típusa: SD522: 2 x D SD523: 3 x D SD524: 4 x D SD525: 5 x D Szár átmérő Szár típusa: 2. ABS-kompatiblilis 7. ISO

181 Perfomax Szárak ISO 9766 Általános választás, a piacon található legtöbb befogóba belemegy: - Weldon 1835B - ISO DIN Hűtőfolyadék beömlő nyílás a szerszám végén. -7 Szár két síkkal A központi lapka vágóéle a munkadarab középvonala felett Nem forgó műveletekhez: A szárat egy további lapolással láttuk el a szerszám fl exibilitásának növelése érdekében, esztergagépeken való alkalmazhatósághoz. Ilyen alkalmazásoknál a munkadarab és a szerszám középvonalának találkoznia kell. Amennyiben ez nem így van, a központi lapka a munkadarab középvonala fölé kerülhet, a fúró alulteljesítését okozva. A központi lapka vágóéle a munkadarab középvonala alatt A fúró hossztengelye körül való 180 fokos elforgatás egy gyors és egyszerű megoldást nyújt, a második szárlapolásnak köszönhetően. Figyelem! Amennyiben a fúrót -7-es szárral forgó alkalmazásban használjuk állítás befogóval, a lapolás ugyan azon az oldalon lesz, ahol a központi lapka használatos. Egyébként a fúró átmérő rosszul lesz pozícionálva. 179

182 Perfomax Szárak Seco-Capto Flexibilis - Ugyanaz a befogó használható különböző gépeken. Moduláris - Hosszabbító adapterekkel kiegészíthető szerszámok. Nagy nyomaték átvitel - A nyomaték terhelés szimmetrikusan oszlik el. Nagyfokú merevség - A szűk persely garantálja a csatlakozás játék mentességét. Pontos - A sokszög illeszkedés erős, önközpontosító csatlakozást biztosít 2 mikronon belül. -C (4, 5, 6) Graflex Közvetlenül befogható a Grafl ex befogókba és két kis 120 -ra elhelyezett hernyócsavarral rögzíthető apart Kis kinyúlás - merevség és termelékenység Hengeres illeszkedés - nagy pontosság Hűtőfolyadék beömlő nyílás a szerszám végén -G ABS 50 ABS 50 kompatibilis szár ABS 50-es befogókba közvetlenül befogható egyetlen rögzítő csavarral Hűtőfolyadék beömlő nyílás a szerszám végén -2 VDI30 és VDI 40 VDI kompatibilis szár Közvetlenül befogható a következő típusú befogókba VDI 3425 bl.2 DIN Figyelem! A hűtőfolyadék gyűrű külön rendelendő 180

183 Perfomax Szárak Rendelhető: VDI 30 VDI 40 Alkatrész hűtőgyűrű SDA5-30R8 Alkatrész hűtőgyűrű SDA5-40R8 1. Rögzítse a gyűrűt a fúróra, de ne húzza meg a csavart. 2. Rögzítse a fúrót a tárba. 3. Húzza meg a rögzítő csavart a hűtőgyűrűn. Hűtőgyűrű 181

184 Perfomax SD522 Fúrási mélység ~ 2 x D Metrikus ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka Radiális állítás DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka , SD R SPGX0502 SCGX ,22 0,31 15, SD R SPGX0502 SCGX ,22 0,31 15, SD R SPGX0502 SCGX ,17 0,36 15, SD R SPGX0502 SCGX ,17 0,36 16, SD R SPGX0502 SCGX ,12 0,41 16, SD R SPGX0502 SCGX ,12 0,41 16, SD R SPGX0502 SCGX ,07 0,46 16, SD R SPGX0502 SCGX ,07 0,46 17, SD R SPGX0502 SCGX ,02 0,5 17, SD R SPGX0502 SCGX ,02 0,5 17, SD R SPGX0602 SCGX ,43 0,1 17, SD R SPGX0602 SCGX ,43 0,1 18, SD R SPGX0602 SCGX ,32 0,21 18, SD R SPGX0602 SCGX ,32 0,21 18, SD R SPGX0602 SCGX ,22 0,31 18, SD R SPGX0602 SCGX ,22 0,31 19, SD R SPGX0602 SCGX ,11 0,42 19, SD R SPGX0602 SCGX ,11 0,42 19, SD R SPGX0602 SCGX ,11 0,42 20, SD R SPGX0602 SCGX ,07 0,46 21, SD R SPGX0602 SCGX ,01 0,5 22, SD R SPGX0703 SCGX ,44 0,46 23, SD R SPGX0703 SCGX ,33 0,5 24, SD R SPGX0703 SCGX ,11 0,5 25, SD R SPGX0703 SCGX ,11 0,5 26, SD R SPGX0903 SCGX ,5 0,11 27, SD R SPGX0903 SCGX ,5 0,26 28, SD R SPGX0903 SCGX ,28 0,5 29, SD R SPGX0903 SCGX09T308 0,18 0,5 30, SD R SPGX0903 SCGX09T308 0,12 0,5 31, SD R SPGX0903 SCGX09T308 0,12 0,5 32, SD R SPGX11T3 SCGX09T308 0,5 0,31 32, SD R SPGX11T3 SCGX09T308 0,5 0,31 33, SD R SPGX11T3 SCGX09T308 0,5 0,46 33, SD R SPGX11T3 SCGX09T308 0,5 0,46 34, SD R SPGX11T3 SCGX09T308 0,22 0,5 34, SD R SPGX11T3 SCGX09T308 0,22 0,5 35, SD R SPGX11T3 SCGX11T308 0,22 0,5 35, SD R SPGX11T3 SCGX11T308 0,22 0,5 36, SD R SPGX11T3 SCGX11T308 0,09 0,5 36, SD R SPGX11T3 SCGX11T308 0,09 0,5 182

185 Perfomax SD522 Fúrási mélység ~ 2 x D Metrikus ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka Radiális állítás DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka , SD R SPGX11T3 SCGX11T308 0,09 0,5 37, SD R SPGX11T3 SCGX11T308 0,09 0,5 38, SD R SPGX12T3 SCGX11T308 0,5 0,5 38, SD R SPGX12T3 SCGX11T308 0,5 0,5 39, SD R SPGX12T3 SCGX11T308 0,39 0,5 39, SD R SPGX12T3 SCGX11T308 0,39 0,5 40, SD R SPGX12T3 SCGX11T308 0,19 0,5 40, SD R SPGX12T3 SCGX11T308 0,19 0,5 41, SD R SPGX12T3 SCGX ,19 0,5 42, SD R SPGX12T3 SCGX ,19 0,5 43, SD R SPGX12T3 SCGX ,05 0,5 44, SD R SPGX1504 SCGX ,5 0,41 45, SD R SPGX1504 SCGX ,5 0,41 46, SD R SPGX1504 SCGX ,5 0,5 47, SD R SPGX1504 SCGX ,5 0,5 48, SD R SPGX1504 SCGX ,45 0,5 49, SD R SPGX1504 SCGX ,2 0,5 50, SD R SPGX1504 SCGX ,2 0,5 51, SD R SPGX1504 SCGX ,2 0,5 52, SD R SPGX1904 SCGX ,5 0,42 53, SD R SPGX1904 SCGX ,5 0,42 54, SD R SPGX1904 SCGX ,5 0,5 55, SD R SPGX1904 SCGX ,5 0,5 56, SD R SPGX1904 SCGX ,5 0,5 57, SD R SPGX1904 SCGX ,39 0,5 58, SD R SPGX1904 SCGX ,09 0,5 59, SD R SPGX1904 SCGX ,15 0,5 183

186 Perfomax SD522 Fúrási mélység ~ 2 x D Metrikus ABS 50 kompatibilis szár, -2 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka Radiális állítás DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka , SD R SPGX0502 SCGX ,22 0,31 15, SD R SPGX0502 SCGX ,17 0,36 16, SD R SPGX0502 SCGX ,12 0,41 16, SD R SPGX0502 SCGX ,07 0,46 17, SD R SPGX0502 SCGX ,02 0,5 17, SD R SPGX0602 SCGX ,43 0,1 18, SD R SPGX0602 SCGX ,32 0,21 18, SD R SPGX0602 SCGX ,22 0,31 19, SD R SPGX0602 SCGX ,11 0,42 20, SD R SPGX0602 SCGX ,07 0,46 20, SD R SPGX0602 SCGX ,03 0,5 21, SD R SPGX0602 SCGX ,01 0,5 22, SD R SPGX0703 SCGX ,44 0,46 22, SD R SPGX0703 SCGX ,39 0,5 23, SD R SPGX0703 SCGX ,33 0,5 24, SD R SPGX0703 SCGX ,11 0,5 25, SD R SPGX0703 SCGX ,11 0,5 25, SD R SPGX0703 SCGX ,11 0,5 26, SD R SPGX0903 SCGX ,5 0,11 27, SD R SPGX0903 SCGX ,5 0,26 28, SD R SPGX0903 SCGX ,28 0,5 28, SD R SPGX0903 SCGX09T308 0,21 0,5 29, SD R SPGX0903 SCGX09T308 0,18 0,5 30, SD R SPGX0903 SCGX09T308 0,12 0,5 31, SD R SPGX0903 SCGX09T308 0,12 0,5 31, SD R SPGX11T3 SCGX09T308 0,5 0,28 32, SD R SPGX11T3 SCGX09T308 0,5 0,31 33, SD R SPGX11T3 SCGX09T308 0,5 0,46 34, SD R SPGX11T3 SCGX09T308 0,22 0,5 35, SD R SPGX11T3 SCGX11T308 0,22 0,5 36, SD R SPGX11T3 SCGX11T308 0,09 0,5 37, SD R SPGX11T3 SCGX11T308 0,09 0,5 38, SD R SPGX12T3 SCGX11T308 0,5 0,5 39, SD R SPGX12T3 SCGX11T308 0,39 0,5 40, SD R SPGX12T3 SCGX11T308 0,19 0,5 41, SD R SPGX12T3 SCGX ,19 0,5 42, SD R SPGX12T3 SCGX ,19 0,5 43, SD R SPGX12T3 SCGX ,05 0,5 44, SD R SPGX1504 SCGX ,5 0,5 184

187 Perfomax SD523 Fúrási mélység ~ 3 x D Metrikus ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka Radiális állítás DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka , SD R SPGX0502 SCGX ,22 0,31 15, SD R SPGX0502 SCGX ,22 0,31 15, SD R SPGX0502 SCGX ,17 0,36 15, SD R SPGX0502 SCGX ,17 0,36 16, SD R SPGX0502 SCGX ,12 0,41 16, SD R SPGX0502 SCGX ,12 0,41 16, SD R SPGX0502 SCGX ,07 0,46 16, SD R SPGX0502 SCGX ,07 0,46 17, SD R SPGX0502 SCGX ,02 0,5 17, SD R SPGX0502 SCGX ,02 0,5 17, SD R SPGX0602 SCGX ,43 0,1 17, SD R SPGX0602 SCGX ,43 0,1 18, SD R SPGX0602 SCGX ,32 0,21 18, SD R SPGX0602 SCGX ,32 0,21 18, SD R SPGX0602 SCGX ,22 0,31 18, SD R SPGX0602 SCGX ,22 0,31 19, SD R SPGX0602 SCGX ,11 0,42 19, SD R SPGX0602 SCGX ,11 0,42 19, SD R SPGX0602 SCGX ,11 0,42 19, SD R SPGX0602 SCGX ,11 0,42 20, SD R SPGX0602 SCGX ,07 0,46 20, SD R SPGX0602 SCGX ,04 0,49 21, SD R SPGX0602 SCGX ,01 0,5 21, SD R SPGX0703 SCGX ,5 0,36 22, SD R SPGX0703 SCGX ,44 0,46 22, SD R SPGX0703 SCGX ,42 0,47 23, SD R SPGX0703 SCGX ,33 0,5 23, SD R SPGX0703 SCGX ,1 0,5 24, SD R SPGX0703 SCGX ,11 0,5 24, SD R SPGX0703 SCGX ,11 0,5 25, SD R SPGX0703 SCGX ,11 0,5 25, SD R SPGX0703 SCGX ,5 0,11 26, SD R SPGX0903 SCGX ,5 0,11 26, SD R SPGX0903 SCGX ,5 0,19 27, SD R SPGX0903 SCGX ,5 0,26 27, SD R SPGX0903 SCGX ,46 0,44 28, SD R SPGX0903 SCGX ,28 0,5 28, SD R SPGX0903 SCGX ,21 0,5 29, SD R SPGX0903 SCGX09T308 0,18 0,5 29, SD R SPGX0903 SCGX09T308 0,15 0,5 30, SD R SPGX0903 SCGX09T308 0,12 0,5 185

188 Perfomax SD523 Fúrási mélység ~ 3 x D Metrikus ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka Radiális állítás DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka , SD R SPGX0903 SCGX09T308 0,12 0,5 31, SD R SPGX0903 SCGX09T308 0,12 0,5 31, SD R SPGX11T3 SCGX09T308 0,5 0,24 32, SD R SPGX11T3 SCGX09T308 0,5 0,31 32, SD R SPGX11T3 SCGX09T308 0,5 0,31 33, SD R SPGX11T3 SCGX09T308 0,5 0,46 33, SD R SPGX11T3 SCGX09T308 0,5 0,46 34, SD R SPGX11T3 SCGX09T308 0,22 0,5 34, SD R SPGX11T3 SCGX09T308 0,22 0,5 35, SD R SPGX11T3 SCGX11T308 0,22 0,5 35, SD R SPGX11T3 SCGX11T308 0,22 0,5 35, SD R SPGX11T3 SCGX11T308 0,09 0,5 36, SD R SPGX11T3 SCGX11T308 0,09 0,5 36, SD R SPGX11T3 SCGX11T308 0,09 0,5 37, SD R SPGX11T3 SCGX11T308 0,09 0,5 37, SD R SPGX11T3 SCGX11T308 0,09 0,5 38, SD R SPGX12T3 SCGX11T308 0,5 0,5 38, SD R SPGX12T3 SCGX11T308 0,5 0,5 39, SD R SPGX12T3 SCGX11T308 0,39 0,5 39, SD R SPGX12T3 SCGX11T308 0,39 0,5 40, SD R SPGX12T3 SCGX11T308 0,19 0,5 40, SD R SPGX12T3 SCGX11T308 0,19 0,5 41, SD R SPGX12T3 SCGX ,19 0,5 41, SD R SPGX12T3 SCGX ,19 0,5 42, SD R SPGX12T3 SCGX ,19 0,5 43, SD R SPGX12T3 SCGX ,05 0,5 44, SD R SPGX1504 SCGX ,5 0,41 44, SD R SPGX1504 SCGX ,5 0,41 45, SD R SPGX1504 SCGX ,5 0,41 46, SD R SPGX1504 SCGX ,5 0,5 47, SD R SPGX1504 SCGX ,5 0,5 47, SD R SPGX1504 SCGX ,5 0,5 48, SD R SPGX1504 SCGX ,45 0,5 49, SD R SPGX1504 SCGX ,2 0,5 50, SD R SPGX1504 SCGX ,2 0,5 51, SD R SPGX1504 SCGX ,2 0,5 52, SD R SPGX1904 SCGX ,5 0,42 53, SD R SPGX1904 SCGX ,5 0,42 54, SD R SPGX1904 SCGX ,5 0,5 55, SD R SPGX1904 SCGX ,5 0,5 56, SD R SPGX1904 SCGX ,5 0,5 186

189 Perfomax SD523 Fúrási mélység ~ 3 x D Metrikus ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka Radiális állítás DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka , SD R SPGX1904 SCGX ,39 0,5 58, SD R SPGX1904 SCGX ,09 0,5 59, SD R SPGX1904 SCGX ,09 0,5 187

190 Perfomax SD523 Fúrási mélység ~ 3 x D Metrikus ABS 50 kompatibilis szár, -2 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka Radiális állítás DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka , SD R SPGX0502 SCGX ,22 0,31 15, SD R SPGX0502 SCGX ,17 0,36 16, SD R SPGX0502 SCGX ,12 0,41 16, SD R SPGX0502 SCGX ,07 0,46 17, SD R SPGX0502 SCGX ,02 0,5 17, SD R SPGX0602 SCGX ,43 0,1 18, SD R SPGX0602 SCGX ,32 0,21 18, SD R SPGX0602 SCGX ,22 0,31 19, SD R SPGX0602 SCGX ,11 0,42 20, SD R SPGX0602 SCGX ,07 0,46 20, SD R SPGX0602 SCGX ,03 0,5 21, SD R SPGX0602 SCGX ,01 0,5 22, SD R SPGX0703 SCGX ,44 0,46 22, SD R SPGX0703 SCGX ,39 0,5 23, SD R SPGX0703 SCGX ,33 0,5 24, SD R SPGX0703 SCGX ,11 0,5 25, SD R SPGX0703 SCGX ,11 0,5 25, SD R SPGX0703 SCGX ,11 0,5 26, SD R SPGX0903 SCGX ,5 0,11 27, SD R SPGX0903 SCGX ,5 0,26 28, SD R SPGX0903 SCGX ,28 0,5 28, SD R SPGX0903 SCGX09T308 0,21 0,5 29, SD R SPGX0903 SCGX09T308 0,18 0,5 30, SD R SPGX0903 SCGX09T308 0,12 0,5 31, SD R SPGX0903 SCGX09T308 0,12 0,5 31, SD R SPGX11T3 SCGX09T308 0,5 0,28 32, SD R SPGX11T3 SCGX09T308 0,5 0,31 33, SD R SPGX11T3 SCGX09T308 0,5 0,46 34, SD R SPGX11T3 SCGX09T308 0,22 0,5 35, SD R SPGX11T3 SCGX11T308 0,22 0,5 36, SD R SPGX11T3 SCGX11T308 0,09 0,5 37, SD R SPGX11T3 SCGX11T308 0,09 0,5 38, SD R SPGX12T3 SCGX11T308 0,5 0,5 39, SD R SPGX12T3 SCGX11T308 0,39 0,5 40, SD R SPGX12T3 SCGX11T308 0,19 0,5 41, SD R SPGX12T3 SCGX ,19 0,5 42, SD R SPGX12T3 SCGX ,19 0,5 43, SD R SPGX12T3 SCGX ,05 0,5 44, SD R SPGX1504 SCGX ,5 0,41 44, SD R SPGX1504 SCGX ,5 0,41 188

191 Perfomax SD523 Fúrási mélység ~ 3 x D Metrikus Seco-Capto C4 szár Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka Radiális állítás DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés LUX LFS DF Központi lapka Periféria lapka , SD C SPGX0502 SCGX ,22 0,31 15, SD C SPGX0502 SCGX ,22 0,31 16, SD C SPGX0502 SCGX ,12 0,41 16, SD C SPGX0502 SCGX ,07 0,46 17, SD C SPGX0502 SCGX ,02 0,5 17, SD C SPGX0602 SCGX ,43 0,1 18, SD C SPGX0602 SCGX ,32 0,21 18, SD C SPGX0602 SCGX ,22 0,31 19, SD C SPGX0602 SCGX ,11 0,42 20, SD C SPGX0602 SCGX ,07 0,46 20, SD C SPGX0602 SCGX ,03 0,5 21, SD C SPGX0602 SCGX ,01 0,5 22, SD C SPGX0703 SCGX ,44 0,46 22, SD C SPGX0703 SCGX ,39 0,5 23, SD C SPGX0703 SCGX ,33 0,5 24, SD C SPGX0703 SCGX ,11 0,5 25, SD C SPGX0703 SCGX ,11 0,5 25, SD C SPGX0703 SCGX ,11 0,5 26, SD C SPGX0903 SCGX ,5 0,11 27, SD C SPGX0903 SCGX ,5 0,26 28, SD C SPGX0903 SCGX ,28 0,5 28, SD C SPGX0903 SCGX09T308 0,21 0,5 29, SD C SPGX0903 SCGX09T308 0,18 0,5 30, SD C SPGX0903 SCGX09T308 0,12 0,5 189

192 Perfomax SD523 Fúrási mélység ~ 3 x D Metrikus Seco-Capto C5 szár Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka Radiális állítás DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés LUX LFS DF Központi lapka Periféria lapka , SD C SPGX0502 SCGX ,22 0,31 15, SD C SPGX0502 SCGX ,22 0,31 16, SD C SPGX0502 SCGX ,12 0,41 16, SD C SPGX0502 SCGX ,07 0,46 17, SD C SPGX0502 SCGX ,02 0,5 17, SD C SPGX0602 SCGX ,43 0,1 18, SD C SPGX0602 SCGX ,32 0,21 18, SD C SPGX0602 SCGX ,22 0,31 19, SD C SPGX0602 SCGX ,11 0,42 20, SD C SPGX0602 SCGX ,07 0,46 20, SD C SPGX0602 SCGX ,03 0,5 21, SD C SPGX0602 SCGX ,01 0,5 22, SD C SPGX0703 SCGX ,44 0,46 22, SD C SPGX0703 SCGX ,39 0,5 23, SD C SPGX0703 SCGX ,33 0,5 24, SD C SPGX0703 SCGX ,11 0,5 25, SD C SPGX0703 SCGX ,11 0,5 25, SD C SPGX0703 SCGX ,11 0,5 26, SD C SPGX0903 SCGX ,5 0,11 27, SD C SPGX0903 SCGX ,5 0,26 28, SD C SPGX0903 SCGX ,28 0,5 28, SD C SPGX0903 SCGX09T308 0,21 0,5 29, SD C SPGX0903 SCGX09T308 0,18 0,5 30, SD C SPGX0903 SCGX09T308 0,12 0,5 31, SD C SPGX0903 SCGX09T308 0,12 0,5 31, SD C SPGX11T3 SCGX09T308 0,5 0,28 32, SD C SPGX11T3 SCGX09T308 0,5 0,31 33, SD C SPGX11T3 SCGX09T308 0,5 0,46 34, SD C SPGX11T3 SCGX09T308 0,22 0,5 35, SD C SPGX11T3 SCGX11T308 0,22 0,5 36, SD C SPGX11T3 SCGX11T308 0,09 0,5 37, SD C SPGX11T3 SCGX11T308 0,09 0,5 38, SD C SPGX12T3 SCGX11T308 0,5 0,5 39, SD C SPGX12T3 SCGX11T308 0,39 0,5 40, SD C SPGX12T3 SCGX11T308 0,19 0,5 190

193 Perfomax SD523 Fúrási mélység ~ 3 x D Metrikus Seco-Capto C6 szár Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka Radiális állítás DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés LUX LFS DF Központi lapka Periféria lapka , SD C SPGX0502 SCGX ,22 0,31 15, SD C SPGX0502 SCGX ,22 0,31 16, SD C SPGX0502 SCGX ,12 0,41 16, SD C SPGX0502 SCGX ,07 0,46 17, SD C SPGX0502 SCGX ,02 0,5 17, SD C SPGX0602 SCGX ,43 0,1 18, SD C SPGX0602 SCGX ,32 0,21 18, SD C SPGX0602 SCGX ,22 0,31 19, SD C SPGX0602 SCGX ,11 0,42 20, SD C SPGX0602 SCGX ,07 0,46 20, SD C SPGX0602 SCGX ,03 0,5 21, SD C SPGX0602 SCGX ,01 0,5 22, SD C SPGX0703 SCGX ,44 0,46 22, SD C SPGX0703 SCGX ,39 0,5 23, SD C SPGX0703 SCGX ,33 0,5 24, SD C SPGX0703 SCGX ,11 0,5 25, SD C SPGX0703 SCGX ,11 0,5 25, SD C SPGX0703 SCGX ,11 0,5 26, SD C SPGX0903 SCGX ,5 0,11 27, SD C SPGX0903 SCGX ,5 0,26 28, SD C SPGX0903 SCGX ,28 0,5 28, SD C SPGX0903 SCGX09T308 0,21 0,5 29, SD C SPGX0903 SCGX09T308 0,18 0,5 30, SD C SPGX0903 SCGX09T308 0,12 0,5 31, SD C SPGX0903 SCGX09T308 0,12 0,5 31, SD C SPGX11T3 SCGX09T308 0,5 0,28 32, SD C SPGX11T3 SCGX09T308 0,5 0,31 33, SD C SPGX11T3 SCGX09T308 0,5 0,46 34, SD C SPGX11T3 SCGX09T308 0,22 0,5 35, SD C SPGX11T3 SCGX11T308 0,22 0,5 36, SD C SPGX11T3 SCGX11T308 0,09 0,5 37, SD C SPGX11T3 SCGX11T308 0,09 0,5 38, SD C SPGX12T3 SCGX11T308 0,5 0,5 39, SD C SPGX12T3 SCGX11T308 0,39 0,5 40, SD C SPGX12T3 SCGX11T308 0,19 0,5 191

194 Perfomax SD524 Fúrási mélység ~ 4 x D Metrikus ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka 17, SD R SPGX0502 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0703 SCGX , SD R SPGX0703 SCGX , SD R SPGX0703 SCGX , SD R SPGX0703 SCGX , SD R SPGX0903 SCGX , SD R SPGX0903 SCGX , SD R SPGX0903 SCGX , SD R SPGX0903 SCGX09T308 30, SD R SPGX0903 SCGX09T308 31, SD R SPGX0903 SCGX09T308 32, SD R SPGX11T3 SCGX09T308 33, SD R SPGX11T3 SCGX09T308 34, SD R SPGX11T3 SCGX09T308 35, SD R SPGX11T3 SCGX11T308 36, SD R SPGX11T3 SCGX11T308 37, SD R SPGX11T3 SCGX11T308 38, SD R SPGX12T3 SCGX11T308 39, SD R SPGX12T3 SCGX11T308 40, SD R SPGX12T3 SCGX11T308 41, SD R SPGX12T3 SCGX , SD R SPGX12T3 SCGX , SD R SPGX12T3 SCGX , SD R SPGX1504 SCGX , SD R SPGX1504 SCGX , SD R SPGX1504 SCGX , SD R SPGX1504 SCGX , SD R SPGX1504 SCGX , SD R SPGX1504 SCGX , SD R SPGX1504 SCGX , SD R SPGX1504 SCGX , SD R SPGX1904 SCGX , SD R SPGX1904 SCGX , SD R SPGX1904 SCGX , SD R SPGX1904 SCGX

195 Perfomax SD524 Fúrási mélység ~ 4 x D Metrikus ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka 56, SD R SPGX1904 SCGX , SD R SPGX1904 SCGX , SD R SPGX1904 SCGX , SD R SPGX1904 SCGX

196 Perfomax SD524 Fúrási mélység ~ 4 x D Metrikus ABS 50 kompatibilis szár, -2 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka 17, SD R SPGX0502 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0703 SCGX , SD R SPGX0703 SCGX , SD R SPGX0703 SCGX , SD R SPGX0703 SCGX , SD R SPGX0703 SCGX , SD R SPGX0703 SCGX , SD R SPGX0903 SCGX , SD R SPGX0903 SCGX , SD R SPGX0903 SCGX , SD R SPGX0903 SCGX , SD R SPGX0903 SCGX09T308 30, SD R SPGX0903 SCGX09T308 31, SD R SPGX0903 SCGX09T308 31, SD R SPGX11T3 SCGX09T308 32, SD R SPGX11T3 SCGX09T308 33, SD R SPGX11T3 SCGX09T308 34, SD R SPGX11T3 SCGX09T308 35, SD R SPGX11T3 SCGX11T308 36, SD R SPGX11T3 SCGX11T308 37, SD R SPGX11T3 SCGX11T308 38, SD R SPGX12T3 SCGX11T308 39, SD R SPGX12T3 SCGX11T308 40, SD R SPGX12T3 SCGX11T

197 Perfomax SD524 Fúrási mélység ~ 4 x D Metrikus Seco-Capto C4 szár Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés LUX LFS DF Központi lapka Periféria lapka 17, SD C SPGX0502 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX09T308 30, SD C SPGX0903 SCGX09T

198 Perfomax SD524 Fúrási mélység ~ 4 x D Metrikus Seco-Capto C5 szár Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés LUX LFS DF Központi lapka Periféria lapka 17, SD C SPGX0502 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX09T308 30, SD C SPGX0903 SCGX09T308 31, SD C SPGX0903 SCGX09T308 31, SD C SPGX11T3 SCGX09T308 32, SD C SPGX11T3 SCGX09T308 33, SD C SPGX11T3 SCGX09T308 34, SD C SPGX11T3 SCGX09T308 35, SD C SPGX11T3 SCGX11T308 36, SD C SPGX11T3 SCGX11T308 37, SD C SPGX11T3 SCGX11T308 38, SD C SPGX12T3 SCGX11T308 39, SD C SPGX12T3 SCGX11T308 40, SD C SPGX12T3 SCGX11T

199 Perfomax SD524 Fúrási mélység ~ 4 x D Metrikus Seco-Capto C6 szár Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés LUX LFS DF Központi lapka Periféria lapka 17, SD C SPGX0502 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0602 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0703 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX , SD C SPGX0903 SCGX09T308 30, SD C SPGX0903 SCGX09T308 31, SD C SPGX0903 SCGX09T308 31, SD C SPGX0903 SCGX09T308 32, SD C SPGX11T3 SCGX09T308 33, SD C SPGX11T3 SCGX09T308 34, SD C SPGX11T3 SCGX09T308 35, SD C SPGX11T3 SCGX11T308 36, SD C SPGX11T3 SCGX11T308 37, SD C SPGX11T3 SCGX11T308 38, SD C SPGX12T3 SCGX11T308 39, SD C SPGX12T3 SCGX11T308 40, SD C SPGX12T3 SCGX11T

200 Perfomax SD525 Fúrási mélység ~ 5 x D Metrikus ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek mm-ben Lapka DC (mm) DC (inch) LU Rendelési és termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka 19, SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0602 SCGX , SD R SPGX0703 SCGX , SD R SPGX0703 SCGX , SD R SPGX0703 SCGX , SD R SPGX0703 SCGX , SD R SPGX0903 SCGX , SD R SPGX0903 SCGX , SD R SPGX0903 SCGX , SD R SPGX0903 SCGX09T308 30, SD R SPGX0903 SCGX09T308 31, SD R SPGX0903 SCGX09T308 32, SD R SPGX11T3 SCGX09T308 33, SD R SPGX11T3 SCGX09T308 34, SD R SPGX11T3 SCGX09T308 35, SD R SPGX11T3 SCGX11T308 36, SD R SPGX11T3 SCGX11T308 37, SD R SPGX11T3 SCGX11T308 38, SD R SPGX12T3 SCGX11T308 39, SD R SPGX12T3 SCGX11T308 40, SD R SPGX12T3 SCGX11T308 41, SD R SPGX12T3 SCGX , SD R SPGX12T3 SCGX , SD R SPGX12T3 SCGX , SD R SPGX1504 SCGX , SD R SPGX1504 SCGX

201 Perfomax SD522 Fúrási mélység ~ 2 x D Inch ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek inch-ben Méretek inch-ben Rendelési és DC LU termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka - + Lapka Radiális állítás SD R SPGX0502 SCGX SD R SPGX0502 SCGX SD R SPGX0502 SCGX SD R SPGX0502 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0903 SCGX SD R SPGX0903 SCGX SD R SPGX0903 SCGX09T SD R SPGX0903 SCGX09T SD R SPGX11T3 SCGX09T SD R SPGX11T3 SCGX09T SD R SPGX11T3 SCGX11T SD R SPGX11T3 SCGX11T SD R SPGX12T3 SCGX11T SD R SPGX12T3 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1904 SCGX SD R SPGX1904 SCGX SD R SPGX1904 SCGX

202 Perfomax SD522 Fúrási mélység ~ 2 x D Inch C ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek inch-ben Méretek inch-ben Rendelési és DC LU termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka - + Lapka Radiális állítás SD R7-C SPGX0502 SCGX SD R7-C SPGX0502 SCGX SD R7-C SPGX0602 SCGX SD R7-C SPGX0602 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0903 SCGX SD R7-C SPGX0903 SCGX09T SD R7-C SPGX0903 SCGX09T SD R7-C SPGX11T3 SCGX09T SD R7-C SPGX11T3 SCGX11T SD R7-C SPGX12T3 SCGX11T SD R7-C SPGX1504 SCGX SD R7-C SPGX1504 SCGX SD R7-C SPGX1904 SCGX SD R7-C SPGX1904 SCGX SD R7-C SPGX1904 SCGX

203 Perfomax SD523 Fúrási mélység ~ 3 x D Inch ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek inch-ben Méretek inch-ben Rendelési és DC LU termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka - + Lapka Radiális állítás SD R SPGX0502 SCGX SD R SPGX0502 SCGX SD R SPGX0502 SCGX SD R SPGX0502 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0903 SCGX SD R SPGX0903 SCGX SD R SPGX0903 SCGX SD R SPGX0903 SCGX09T SD R SPGX0903 SCGX09T SD R SPGX0903 SCGX09T SD R SPGX11T3 SCGX09T SD R SPGX11T3 SCGX09T SD R SPGX11T3 SCGX09T SD R SPGX11T3 SCGX11T SD R SPGX11T3 SCGX11T SD R SPGX11T3 SCGX11T SD R SPGX12T3 SCGX11T SD R SPGX12T3 SCGX11T SD R SPGX12T3 SCGX SD R SPGX12T3 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1904 SCGX SD R SPGX1904 SCGX SD R SPGX1904 SCGX SD R SPGX1904 SCGX

204 Perfomax SD523 Fúrási mélység ~ 3 x D Inch C ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek inch-ben Méretek inch-ben Rendelési és DC LU termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka - + Lapka Radiális állítás SD R7-C SPGX0502 SCGX SD R7-C SPGX0502 SCGX SD R7-C SPGX0502 SCGX SD R7-C SPGX0502 SCGX SD R7-C SPGX0602 SCGX SD R7-C SPGX0602 SCGX SD R7-C SPGX0602 SCGX SD R7-C SPGX0602 SCGX SD R7-C SPGX0602 SCGX SD R7-C SPGX0602 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0903 SCGX SD R7-C SPGX0903 SCGX SD R7-C SPGX0903 SCGX SD R7-C SPGX0903 SCGX09T SD R7-C SPGX0903 SCGX09T SD R7-C SPGX0903 SCGX09T SD R7-C SPGX11T3 SCGX09T SD R7-C SPGX11T3 SCGX09T SD R7-C SPGX11T3 SCGX09T SD R7-C SPGX11T3 SCGX11T SD R7-C SPGX11T3 SCGX11T SD R7-C SPGX11T3 SCGX11T SD R7-C SPGX12T3 SCGX11T SD R7-C SPGX12T3 SCGX11T SD R7-C SPGX12T3 SCGX SD R7-C SPGX12T3 SCGX SD R7-C SPGX1504 SCGX SD R7-C SPGX1504 SCGX SD R7-C SPGX1504 SCGX SD R7-C SPGX1504 SCGX SD R7-C SPGX1504 SCGX SD R7-C SPGX1904 SCGX SD R7-C SPGX1904 SCGX SD R7-C SPGX1904 SCGX

205 Perfomax SD524 Fúrási mélység ~ 4 x D Inch ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek inch-ben Méretek inch-ben Rendelési és DC LU termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka SD R SPGX0502 SCGX SD R SPGX0502 SCGX SD R SPGX0502 SCGX SD R SPGX0502 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0903 SCGX SD R SPGX0903 SCGX SD R SPGX0903 SCGX SD R SPGX0903 SCGX09T SD R SPGX0903 SCGX09T SD R SPGX0903 SCGX09T SD R SPGX11T3 SCGX09T SD R SPGX11T3 SCGX09T SD R SPGX11T3 SCGX09T SD R SPGX11T3 SCGX11T SD R SPGX11T3 SCGX11T SD R SPGX12T3 SCGX11T SD R SPGX12T3 SCGX11T SD R SPGX12T3 SCGX SD R SPGX12T3 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1904 SCGX SD R SPGX1904 SCGX SD R SPGX1904 SCGX SD R SPGX1904 SCGX Lapka 203

206 Perfomax SD524 Fúrási mélység ~ 4 x D Inch C ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek inch-ben Méretek inch-ben Rendelési és DC LU termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka SD R7-C SPGX0502 SCGX SD R7-C SCGX0502 SCGX SD R7-C SPGX0602 SCGX SD R7-C SPGX0602 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0703 SCGX SD R7-C SPGX0903 SCGX SD R7-C SPGX0903 SCGX09T SD R7-C SPGX0903 SCGX09T SD R7-C SPGX11T3 SCGX09T SD R7-C SPGX11T3 SCGX09T SD R7-C SPGX11T3 SCGX11T SD R7-C SPGX12T3 SCGX11T SD R7-C SPGX1504 SCGX SD R7-C SPGX1504 SCGX SD R7-C SPGX1904 SCGX SD R7-C SPGX1904 SCGX SD R7-C SPGX1904 SCGX Lapka 204

207 Perfomax SD525 Fúrási mélység ~ 5 x D Inch ISO 9766 szár -7 Információa lapkákról a oldalon Forgácsolási adatokat lásd a oldalon Belső hűtés Kiegészítők és pótalkatrészek a 206 oldalon Méretek inch-ben Méretek inch-ben Rendelési és DC LU termék szám Megnevezés OAL LFS LS LUX DMM DF Központi lapka Periféria lapka SD R SPGX0602 SCGX SD R SPGX0602 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0703 SCGX SD R SPGX0903 SCGX SD R SPGX0903 SCGX09T SD R SPGX0903 SCGX09T SD R SPGX11T3 SCGX09T SD R SPGX11T3 SCGX11T SD R SPGX12T3 SCGX11T SD R SPGX12T3 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX SD R SPGX1504 SCGX Lapka 205

208 Perfomax Pótalkatrészek metrikus SD522, SD523, SD524 & SD525 Kiegészítők Lapka csavar Lapka kulcs Nyomaték kulcs** Cserélhető betét Nyomaték érték Fúró átmérő (mm) Központi lapka Periféria lapka 15,00-17,45 C02245-T07P C02245-T07P T07P T00-07P09 T00-07P 0,9 Nm 17,46-19,49 C02205-T07P C02245-T07P T07P T00-07P09 T00-07P 0,9 Nm 19,50-21,24 C02205-T07P C02205-T07P T07P T00-07P09 T00-07P 0,9 Nm 21,25-22,49 C02506-T08P C02506-T08P T08P T00-08P12 T00-08P 1,2 Nm 22,50-25,49 C02507-T08P C03007-T08P T08P T00-08P12 T00-08P 1,2 Nm 25,50-28,49 C03007-T09P C03007-T09P T09P T00-09P20 T00-09P 2,0 Nm 28,50-31,49 C03007-T09P C03009-T09P T09P T00-09P20 T00-09P 2,0 Nm 31,50-40,49 C03508-T15P C03508-T15P T15P T00-15P30 T00-15P 3,0 Nm 40,50-43,24 C03508-T15P C05012-T15P T15P T00-15P30 T00-15P 3,0 Nm 43,25-59,00 C04011-T15P C05012-T15P T15P T00-15P30 T00-15P 3,0 Nm Kiegészítők, külön rendelendő *Betéttel együtt. Pótalkatrészek inch SD522, SD523 & SD524 C Kiegészítők Lapka csavar Lapka kulcs Tömítő csavar Hűtő adapter Nyomaték kulcs** Cserélhető betét Nyomaték érték Fúró átmérő (inch) Központi lapka Periféria lapka 0,594-0,687 C02245-T07P C02245-T07P T07P R1/ T00-07P09 T00-07P 0,9 Nm 0,688-0,767 C02205-T07P C02245-T07P T07P R1/ T00-07P09 T00-07P 0,9 Nm 0,768-0,836 C02205-T07P C02205-T07P T07P R1/ T00-07P09 T00-07P 0,9 Nm 0,837-0,885 C02506-T08P C02506-T08P T08P R1/ T00-08P12 T00-08P 1,2 Nm 0,886-1,003 C02507-T08P C03007-T08P T08P R1/ T00-08P12 T00-08P 1,2 Nm 1,004-1,121 C03007-T09P C03007-T09P T09P R1/ T00-09P20 T00-09P 2,0 Nm 1,122-1,239 C03007-T09P C03009-T09P T09P R1/ T00-09P20 T00-09P 2,0 Nm 1,240-1,593 C03508-T15P C03508-T15P T15P R1/ T00-15P30 T00-15P 3,0 Nm 1,594-1,702 C03508-T15P C05012-T15P T15P R1/ T00-15P30 T00-15P 3,0 Nm 1,703-2,375 C04011-T15P C05012-T15P T15P R1/ T00-15P30 T00-15P 3,0 Nm Kiegészítők, külön rendelendő *Betéttel együtt. 206

209 Perfomax Periférikus lapka, P1* típus, SD522, SD523, SD524, SD525 Tűrések: L = ±0,025 S = ±0,13 RE = ±0,1 Méret Méretek mm-ben L S RE 06 6,35 2,38 0, ,94 3,18 0, ,53 3,97 0, ,51 3,97 0, ,70 4,76 0, ,88 5,56 1,20 SCGX-P1 Minőségek Lapkák SCGX-P1 Megnevezés T250D DP2000 DP3000 SCGX P SCGX P SCGX09T308-P SCGX11T308-P SCGX P SCGX P *Forgácstörő alacsony előtolásokhoz és jó felületi minőséghez minden anyaghoz Periférikus lapka, P2** típ., SD522, SD523, SD524, SD525 Tűrések: L = ±0,025 S = ±0,13 RE = ±0,1 Méret Méretek mm-ben L S RE 05 5,56 2,38 0, ,35 2,38 0, ,94 3,18 0, ,53 3,97 0, ,51 3,97 0, ,70 4,76 0, ,88 5,56 1,20 SCGX-P2 Lapkák SCGX-P2 Megnevezés T250D Minőségek DP2000 DP3000 SCGX P SCGX P SCGX P SCGX09T308-P SCGX11T308-P SCGX P SCGX P A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint **Forgácstörő nagy előtolásokhoz acélban, korrózióálló acélban és öntöttvasban. 207

210 Perfomax Periférikus lapka, MP típus SD522, SD523, SD524, SD525 Tűrések: L= ±0,025 S = ±0,13 RE = ±0,1 Méret Méretek mm-ben L S RE 05 5,56 2,38 0, ,35 6,35 0, ,94 3,18 0, ,53 3,97 0, ,51 3,97 0, ,70 4,76 0, ,88 5,56 1,20 SCGX-MP Minőségek Lapkák SCGX-MP Megnevezés DS2050 SCGX MP SCGX MP SCGX MP SCGX09T308-MP SCGX11T308-MP SCGX MP SCGX MP A változtatás jogát fenntartjukaz érvényes ár- és raktárlista szerint 208

211 Perfomax Központi lapka, C1 típus, SD522, SD523, SD524, SD525 Tűrések: L = ±0,025 S = ±0,13 Méret Méretek mm-ben 05 5,56 2, ,35 2, ,94 3, ,53 3, ,51 3, ,70 3, ,88 4, ,05 4,76 L S SPGX-C1 Lapkák SPGX-C1 Megnevezés T400D Minőségek DP3000 SPGX0502-C SPGX0602-C SPGX0703-C SPGX0903-C SPGX11T3-C SPGX12T3-C SPGX1504-C SPGX1904-C A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint Központi lapka, MC típus SD522, SD523, SD524, SD525 Tűrések: L = ±0,025 S = ±0,13 Méret Méretek mm-ben 05 5,56 2, ,35 2, ,94 3, ,53 3, ,51 3, ,70 3, ,88 4, ,05 4,76 L S SPGX-MC Lapkák SPGX-MC Megnevezés Minőségek DS4050 SPGX0502-MC SPGX0602-MC SPGX0703-MC SPGX0903-MC SPGX11T3-MC SPGX12T3-MC SPGX1504-MC SPGX1904-MC A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint 209

212 Perfomax Forgácsolási adatok SD522 Ø15-60 Metrikus SMG Ø 15,00-19,49 Ø 19,50-22,49 Ø 22,50-28,49 Ø 28,50-34,49 Ø 34,50-40,49 Ø 40,49-44,49 Ø 44,50-59,99 v c P1 P1 DP2000 0,060 0,070 0,085 0,095 0,11 0,12 0, P2 P1 DP2000 0,060 0,070 0,085 0,10 0,11 0,12 0, P3 P2 DP3000 0,12 0,14 0,17 0,19 0,22 0,22 0, P4 P2 DP3000 0,12 0,13 0,16 0,19 0,22 0,22 0, P5 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P6 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P7 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P8 P2 DP3000 0,12 0,14 0,17 0,19 0,22 0,22 0, P11 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P12 P2 DP3000 0,075 0,090 0,11 0,12 0,14 0,15 0, M1 P2 DP3000 0,085 0,10 0,12 0,14 0,16 0,17 0, M2 P2 DP3000 0,080 0,090 0,11 0,13 0,14 0,15 0, M3 MP DS2050 0,065 0,075 0,090 0,10 0,12 0,13 0, M4 MP DS2050 0,055 0,065 0,080 0,090 0,10 0,11 0, M5 MP DS2050 0,055 0,065 0,080 0,090 0,10 0,11 0, K1 P2 DP2000 0,12 0,14 0,17 0,20 0,22 0,24 0, K2 P2 DP2000 0,11 0,13 0,16 0,18 0,20 0,22 0, K3 P2 DP2000 0,11 0,13 0,16 0,18 0,20 0,22 0, K4 P2 DP2000 0,11 0,13 0,16 0,18 0,20 0,22 0, K5 P2 DP2000 0,10 0,11 0,14 0,16 0,18 0,19 0, N1 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, N2 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, N3 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, N11 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, S1 MP DS2050 0,090 0,11 0,13 0,15 0,17 0,18 0,20 60 S2 MP DS2050 0,090 0,11 0,13 0,15 0,17 0,18 0,20 48 S3 MP DS2050 0,085 0,10 0,12 0,14 0,16 0,17 0,19 41 S11 MP DS2050 0,11 0,12 0,15 0,17 0,19 0,20 0,24 85 S12 MP DS2050 0,11 0,12 0,15 0,17 0,19 0,20 0,24 65 S13 MP DS2050 0,090 0,11 0,13 0,15 0,17 0,18 0,20 50 H3 P1 T250D 0,050 0,060 0,070 0,080 0,095 0,10 0,11 70 H5 P1 T250D 0,075 0,090 0,11 0,12 0,14 0,15 0, H7 P1 T250D 0,050 0,060 0,070 0,080 0,095 0,10 0,11 70 H8 P1 T250D 0,060 0,070 0,085 0,095 0,11 0,11 0, H11 P1 T250D 0,075 0,090 0,11 0,12 0,14 0,15 0, H12 P1 T250D 0,060 0,070 0,085 0,095 0,11 0,11 0, H21 P1 T250D 0,060 0,070 0,085 0,095 0,11 0,11 0, SMG = Seco anyagcsoport f = mm/ford v c = m/perc Minden forgácsolási paraméter kezdeti érték f 210

213 Perfomax Forgácsolási adatok SD522 Vágó sebesség Metrikus SMG DP2000 DP3000 T250D DS2050 P P P P P P P P P P M M M M M K K K K K N N N N S S S S S S H H H H H H H SMG = Seco anyagcsoport v c = m/perc Minden forgácsolási paraméter kezdeti érték v c 211

214 Perfomax Forgácsolási adatok SD523 Ø15-60 Metrikus SMG Ø 15,00-19,49 Ø 19,50-22,49 Ø 22,50-28,49 Ø 28,50-34,49 Ø 34,50-40,49 Ø 40,49-44,49 Ø 44,50-59,99 v c P1 P1 DP2000 0,060 0,070 0,085 0,095 0,11 0,12 0, P2 P1 DP2000 0,060 0,070 0,085 0,10 0,11 0,12 0, P3 P2 DP3000 0,12 0,14 0,17 0,19 0,22 0,22 0, P4 P2 DP3000 0,12 0,13 0,16 0,19 0,22 0,22 0, P5 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P6 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P7 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P8 P2 DP3000 0,12 0,14 0,17 0,19 0,22 0,22 0, P11 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P12 P2 DP3000 0,075 0,090 0,11 0,12 0,14 0,15 0, M1 P2 DP3000 0,085 0,10 0,12 0,14 0,16 0,17 0, M2 P2 DP3000 0,080 0,090 0,11 0,13 0,14 0,15 0, M3 MP DS2050 0,065 0,075 0,090 0,10 0,12 0,13 0, M4 MP DS2050 0,055 0,065 0,080 0,090 0,10 0,11 0, M5 MP DS2050 0,055 0,065 0,080 0,090 0,10 0,11 0, K1 P2 DP2000 0,12 0,14 0,17 0,20 0,22 0,24 0, K2 P2 DP2000 0,11 0,13 0,16 0,18 0,20 0,22 0, K3 P2 DP2000 0,11 0,13 0,16 0,18 0,20 0,22 0, K4 P2 DP2000 0,11 0,13 0,16 0,18 0,20 0,22 0, K5 P2 DP2000 0,10 0,11 0,14 0,16 0,18 0,19 0,22 95 N1 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, N2 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, N3 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, N11 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, S1 MP DS2050 0,090 0,11 0,13 0,15 0,17 0,18 0,20 55 S2 MP DS2050 0,090 0,11 0,13 0,15 0,17 0,18 0,20 43 S3 MP DS2050 0,085 0,10 0,12 0,14 0,16 0,17 0,19 37 S11 MP DS2050 0,11 0,12 0,15 0,17 0,19 0,20 0,24 75 S12 MP DS2050 0,11 0,12 0,15 0,17 0,19 0,20 0,24 60 S13 MP DS2050 0,090 0,11 0,13 0,15 0,17 0,18 0,20 45 H3 P1 T250D 0,050 0,060 0,070 0,080 0,095 0,10 0,11 60 H5 P1 T250D 0,075 0,090 0,11 0,12 0,14 0,15 0, H7 P1 T250D 0,050 0,060 0,070 0,080 0,095 0,10 0,11 60 H8 P1 T250D 0,060 0,070 0,085 0,095 0,11 0,11 0, H11 P1 T250D 0,075 0,090 0,11 0,12 0,14 0,15 0, H12 P1 T250D 0,060 0,070 0,085 0,095 0,11 0,11 0, H21 P1 T250D 0,060 0,070 0,085 0,095 0,11 0,11 0, SMG = Seco anyagcsoport f = mm/ford v c = m/perc Minden forgácsolási paraméter kezdeti érték f 212

215 Perfomax Forgácsolási adatok SD523 Vágó sebesség Metrikus SMG DP2000 DP3000 T250D DS2050 P P P P P P P P P P M M M M M K K K K K N N N N S S S S S S H H H H H H H SMG = Seco anyagcsoport v c = m/perc Minden forgácsolási paraméter kezdeti érték v c 213

216 Perfomax Forgácsolási adatok SD524 Ø17-60 Metrikus SMG Ø 17,00-19,49 Ø 19,50-22,49 Ø 22,50-28,49 Ø 28,50-34,49 Ø 34,50-40,49 Ø 40,49-44,49 Ø 44,50-59,99 v c P1 P1 DP2000 0,060 0,070 0,085 0,095 0,11 0,12 0, P2 P1 DP2000 0,060 0,070 0,085 0,10 0,11 0,12 0, P3 P2 DP3000 0,12 0,14 0,17 0,19 0,22 0,22 0, P4 P2 DP3000 0,12 0,13 0,16 0,19 0,22 0,22 0, P5 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P6 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P7 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P8 P2 DP3000 0,12 0,14 0,17 0,19 0,22 0,22 0, P11 P2 DP3000 0,11 0,13 0,16 0,18 0,20 0,22 0, P12 P2 DP3000 0,075 0,090 0,11 0,12 0,14 0,15 0,17 95 M1 P2 DP3000 0,085 0,10 0,12 0,14 0,16 0,17 0, M2 P2 DP3000 0,080 0,090 0,11 0,13 0,14 0,15 0, M3 MP DS2050 0,065 0,075 0,090 0,10 0,12 0,13 0, M4 MP DS2050 0,055 0,065 0,080 0,090 0,10 0,11 0, M5 MP DS2050 0,055 0,065 0,080 0,090 0,10 0,11 0,12 90 K1 P2 DP2000 0,12 0,14 0,17 0,20 0,22 0,24 0, K2 P2 DP2000 0,11 0,13 0,16 0,18 0,20 0,22 0, K3 P2 DP2000 0,11 0,13 0,16 0,18 0,20 0,22 0, K4 P2 DP2000 0,11 0,13 0,16 0,18 0,20 0,22 0, K5 P2 DP2000 0,10 0,11 0,14 0,16 0,18 0,19 0,22 85 N1 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, N2 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, N3 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, N11 P1 T250D 0,12 0,14 0,17 0,20 0,22 0,24 0, S1 MP DS2050 0,090 0,11 0,13 0,15 0,17 0,18 0,20 48 S2 MP DS2050 0,090 0,11 0,13 0,15 0,17 0,18 0,20 39 S3 MP DS2050 0,085 0,10 0,12 0,14 0,16 0,17 0,19 33 S11 MP DS2050 0,11 0,12 0,15 0,17 0,19 0,20 0,24 70 S12 MP DS2050 0,11 0,12 0,15 0,17 0,19 0,20 0,24 55 S13 MP DS2050 0,090 0,11 0,13 0,15 0,17 0,18 0,20 41 H3 P1 T250D 0,050 0,060 0,070 0,080 0,095 0,10 0,11 50 H5 P1 T250D 0,075 0,090 0,11 0,12 0,14 0,15 0,17 95 H7 P1 T250D 0,050 0,060 0,070 0,080 0,095 0,10 0,11 50 H8 P1 T250D 0,060 0,070 0,085 0,095 0,11 0,11 0,13 95 H11 P1 T250D 0,075 0,090 0,11 0,12 0,14 0,15 0, H12 P1 T250D 0,060 0,070 0,085 0,095 0,11 0,11 0, H21 P1 T250D 0,060 0,070 0,085 0,095 0,11 0,11 0,13 95 SMG = Seco anyagcsoport f = mm/ford v c = m/perc Minden forgácsolási paraméter kezdeti érték f 214

217 Perfomax Forgácsolási adatok SD524 Vágó sebesség Metrikus SMG DP2000 DP3000 T250D DS2050 P P P P P P P P P P M M M M M K K K K K N N N N S S S S S S H H H H H H H SMG = Seco anyagcsoport v c = m/perc Minden forgácsolási paraméter kezdeti érték v c 215

218 Perfomax Forgácsolási adatok SD525 Ø19-45 Metrikus SMG Ø 19,50-22,49 Ø 22,50-28,49 Ø 28,50-34,49 Ø 34,50-40,49 Ø 40,49-45,00 v c P1 P2 DP3000 0,070 0,085 0,095 0,11 0, P2 P2 DP3000 0,070 0,085 0,10 0,11 0, P3 P2 DP3000 0,14 0,17 0,19 0,22 0, P4 P2 DP3000 0,13 0,16 0,19 0,22 0, P5 P2 DP3000 0,13 0,16 0,18 0,20 0, P6 P2 DP3000 0,13 0,16 0,18 0,20 0, P7 P2 DP3000 0,13 0,16 0,18 0,20 0, P8 P2 DP3000 0,14 0,17 0,19 0,22 0, P11 P2 DP3000 0,13 0,16 0,18 0,20 0, P12 P2 DP3000 0,090 0,11 0,12 0,14 0,15 85 M1 P2 DP3000 0,10 0,12 0,14 0,16 0, M2 P2 DP3000 0,090 0,11 0,13 0,14 0, M3 MP DS2050 0,075 0,090 0,10 0,12 0, M4 MP DS2050 0,065 0,080 0,090 0,10 0,11 95 M5 MP DS2050 0,065 0,080 0,090 0,10 0,11 80 K1 P2 DP3000 0,14 0,17 0,20 0,22 0, K2 P2 DP3000 0,13 0,16 0,18 0,20 0, K3 P2 DP3000 0,13 0,16 0,18 0,20 0, K4 P2 DP3000 0,13 0,16 0,18 0,20 0, K5 P2 DP3000 0,11 0,14 0,16 0,18 0,19 80 N1 P1 T250D 0,14 0,17 0,20 0,22 0, N2 P1 T250D 0,14 0,17 0,20 0,22 0, N3 P1 T250D 0,14 0,17 0,20 0,22 0, N11 P1 T250D 0,14 0,17 0,20 0,22 0, S1 MP DS2050 0,11 0,13 0,15 0,17 0,18 44 S2 MP DS2050 0,11 0,13 0,15 0,17 0,18 36 S3 MP DS2050 0,10 0,12 0,14 0,16 0,17 31 S11 MP DS2050 0,12 0,15 0,17 0,19 0,20 65 S12 MP DS2050 0,12 0,15 0,17 0,19 0,20 49 S13 MP DS2050 0,11 0,13 0,15 0,17 0,18 38 H3 P1 T250D 0,060 0,070 0,085 0,095 0,10 46 H5 P1 T250D 0,090 0,11 0,12 0,14 0,15 85 H7 P1 T250D 0,060 0,070 0,085 0,095 0,10 46 H8 P1 T250D 0,070 0,085 0,095 0,11 0,11 85 H11 P1 T250D 0,090 0,11 0,12 0,14 0, H12 P1 T250D 0,070 0,085 0,095 0,11 0, H21 P1 T250D 0,070 0,085 0,095 0,11 0,11 85 SMG = Seco anyagcsoport f = mm/ford v c = m/perc Minden forgácsolási paraméter kezdeti érték f 216

219 Perfomax Forgácsolási adatok SD525 Vágó sebesség Metrikus SMG DP2000 DP3000 T250D DS2050 P P P P P P P P P P M M M M M K K K K K N N N N S S S S S S H H H H H H H SMG = Seco anyagcsoport v c = m/perc Minden forgácsolási paraméter kezdeti érték v c 217

220 Perfomax Forgácsolási adatok SD522 Ø Inch SMG Ø Ø Ø Ø Ø Ø Ø v c P1 P1 DP P2 P1 DP P3 P2 DP P4 P2 DP P5 P2 DP P6 P2 DP P7 P2 DP P8 P2 DP P11 P2 DP P12 P2 DP M1 P2 DP M2 P2 DP M3 MP DS M4 MP DS M5 MP DS K1 P2 DP K2 P2 DP K3 P2 DP K4 P2 DP K5 P2 DP N1 P1 T250D N2 P1 T250D N3 P1 T250D N11 P1 T250D S1 MP DS S2 MP DS S3 MP DS S11 MP DS S12 MP DS S13 MP DS H3 P1 T250D H5 P1 T250D H7 P1 T250D H8 P1 T250D H11 P1 T250D H12 P1 T250D H21 P1 T250D SMG = Seco anyagcsoport f = in/ford v c = sf/perc Minden forgácsolási paraméter kezdeti érték f 218

221 Perfomax Forgácsolási adatok SD522 Vágó sebesség Inch SMG DP2000 DP3000 T250D DS2050 P P P P P P P P P P M M M M M K K K K K N N N N S S S S S S H H H H H H H SMG = Seco anyagcsoport v c = sf/perc Minden forgácsolási paraméter kezdeti érték v c 219

222 Perfomax Forgácsolási adatok SD523 Ø Inch SMG Ø Ø Ø Ø Ø Ø Ø v c P1 P1 DP P2 P1 DP P3 P2 DP P4 P2 DP P5 P2 DP P6 P2 DP P7 P2 DP P8 P2 DP P11 P2 DP P12 P2 DP M1 P2 DP M2 P2 DP M3 MP DS M4 MP DS M5 MP DS K1 P2 DP K2 P2 DP K3 P2 DP K4 P2 DP K5 P2 DP N1 P1 T250D N2 P1 T250D N3 P1 T250D N11 P1 T250D S1 MP DS S2 MP DS S3 MP DS S11 MP DS S12 MP DS S13 MP DS H3 P1 T250D H5 P1 T250D H7 P1 T250D H8 P1 T250D H11 P1 T250D H12 P1 T250D H21 P1 T250D SMG = Seco anyagcsoport f = in/ford v c = sf/perc Minden forgácsolási paraméter kezdeti érték f 220

223 Perfomax Forgácsolási adatok SD523 Vágó sebesség Inch SMG DP2000 DP3000 T250D DS2050 P P P P P P P P P P M M M M M K K K K K N N N N S S S S S S H H H H H H H SMG = Seco anyagcsoport v c = sf/perc Minden forgácsolási paraméter kezdeti érték v c 221

224 Perfomax Forgácsolási adatok SD524 Ø Inch SMG Ø Ø Ø Ø Ø Ø Ø v c P1 P1 DP P2 P1 DP P3 P2 DP P4 P2 DP P5 P2 DP P6 P2 DP P7 P2 DP P8 P2 DP P11 P2 DP P12 P2 DP M1 P2 DP M2 P2 DP M3 MP DS M4 MP DS M5 MP DS K1 P2 DP K2 P2 DP K3 P2 DP K4 P2 DP K5 P2 DP N1 P1 T250D N2 P1 T250D N3 P1 T250D N11 P1 T250D S1 MP DS S2 MP DS S3 MP DS S11 MP DS S12 MP DS S13 MP DS H3 P1 T250D H5 P1 T250D H7 P1 T250D H8 P1 T250D H11 P1 T250D H12 P1 T250D H21 P1 T250D SMG = Seco anyagcsoport f = in/ford v c = sf/perc Minden forgácsolási paraméter kezdeti érték f 222

225 Perfomax Forgácsolási adatok SD524 Vágó sebesség Inch SMG DP2000 DP3000 T250D DS2050 P P P P P P P P P P M M M M M K K K K K N N N N S S S S S S H H H H H H H SMG = Seco anyagcsoport v c = sf/perc Minden forgácsolási paraméter kezdeti érték v c 223

226 Perfomax Forgácsolási adatok SD525 Ø Inch SMG Ø Ø Ø Ø Ø v c P1 P2 DP P2 P2 DP P3 P2 DP P4 P2 DP P5 P2 DP P6 P2 DP P7 P2 DP P8 P2 DP P11 P2 DP P12 P2 DP M1 P2 DP M2 P2 DP M3 MP DS M4 MP DS M5 MP DS K1 P2 DP K2 P2 DP K3 P2 DP K4 P2 DP K5 P2 DP N1 P1 T250D N2 P1 T250D N3 P1 T250D N11 P1 T250D S1 MP DS S2 MP DS S3 MP DS S11 MP DS S12 MP DS S13 MP DS H3 P1 T250D H5 P1 T250D H7 P1 T250D H8 P1 T250D H11 P1 T250D H12 P1 T250D H21 P1 T250D SMG = Seco anyagcsoport f = in/ford v c = sf/perc Minden forgácsolási paraméter kezdeti érték f 224

227 Perfomax Forgácsolási adatok SD525 Vágó sebesség Inch SMG DP2000 DP3000 T250D DS2050 P P P P P P P P P P M M M M M K K K K K N N N N S S S S S S H H H H H H H SMG = Seco anyagcsoport v c = sf/perc Minden forgácsolási paraméter kezdeti érték v c 225

228 Precimaster Plus Jelmagyarázat Szárak Dörzsár szerszám méret Max dörzsárazási mélység Semleges(neutrális) Heng. szár átm. Szár típusa 1. Hengeres DIN1835 Precimaster Plus szárak alkalmasak mind zsák- és átmenőfuratokhoz. Jelmagyarázat fej Fej típus Belépési geometria Furat átm.és furat tűrés Keményfém minőség Jelmagyarázat közbetét átmérő Fej típus Belépési geometria Furat átm.és furat tűrés Keményfém minőség PMX5 : Egyenes forgácshornyú, alkalmazható zsák- és átmenőfuratokhoz. PMX6 : Csavart forgácshornyú, alkalmazható csak átmenőfuratokhoz. PMX8 : Egyenes forgácshornyú, alkalmazható zsák- és átmenőfuratokhoz A balos horonykivitel javítja a forgács előretolását. 226

229 Precimaster Plus Fejek zsák- és átmenő furatokhoz 8-32 mm Forgácsolási adatokat lásd a oldalon Az EB45, EB845 vagy EB25 forgácsolási geometriák a 233. oldalon Geometriák Minőségek DC Fúró méret* Megnevezés LFS DMM Test méret EB45 EB845 EB25 H15 CP20 RX2000 CF RX1500 8,0 7,8/7,9 PMX5-8H7-EB45 6 6,0 4,5 PMX05-XX [ ] ] ] ] ,0 8,8/8,9 PMX5-9H7-EB45 6 6,0 4,5 PMX05-XX [ ] ] ] ] ,0 9,8/9,9 PMX5-10H7-EB45 6 7,0 6,0 PMX06-xx [ ] ] ] ] ] 11,0 10,8/10,9 PMX5-11H7-EB45 6 7,0 6,0 PMX06-xx [ ] ] ] ] ] ] 12,0 11,8/11,908 PMX5-12H7-EB45 6 7,0 6,0 PMX06-xx [ ] ] ] ] ] 13,0 12,8/12,9 PMX5-13H7-EB45 6 7,0 6,0 PMX06-xx [ ] ] ] ] ] 14,0 13,8/13,891 PMX5-14H7-EB45 6 7,0 6,0 PMX06-xx [ ] ] ] ] ] 15,0 14,8/14,9 PMX5-15H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] 16,0 15,8/15,9 PMX5-16H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] 17,0 16,8/16,9 PMX5-17H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] 18,0 17,8/17,9 PMX5-18H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] 19,0 18,8/18,9 PMX5-19H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] ] 20,0 19,8/19,9 PMX5-20H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] 21,0 20,8/20,9 PMX5-21H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] ] 22,0 21,8/21,9 PMX5-22H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] 23,0 22,8/22,9 PMX5-23H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 24,0 23,813/23,9 PMX5-24H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] 25,0 24,8/24,9 PMX5-25H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] 26,0 25,8/25,9 PMX5-26H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] 27,0 26,8/26,9 PMX5-27H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 28,0 27,8/27,9 PMX5-28H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] 29,0 28,8/28,9 PMX5-29H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 30,0 29,8/29,9 PMX5-30H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] 31,0 30,8/30,9 PMX5-31H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 32,0 31,8/31,9 PMX5-32H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] [ Raktári szabványos, ] Nem raktári szabványos. A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint. 227

230 Precimaster Plus Fejek átmenő furatokhoz 8-32 mm Forgácsolási adatokat lásd a oldalon Az EB45, EB845 vagy EB25 forgácsolási geometriák a 233. oldalon Geometriák Minőségek DC Fúró méret* Megnevezés LFS DMM Test méret EB45 EB845 EB25 H15 CP20 RX2000 CF RX1500 8,0 7,8/7,9 PMX6-8H7-EB45 6 6,0 4,5 PMX05-XX [ ] ] ] ] ,0 8,8/8,9 PMX6-9H7-EB45 6 6,0 4,5 PMX05-XX [ ] ] ] ] ,0 9,8/9,9 PMX6-10H7-EB45 6 7,0 6,0 PMX06-xx [ ] ] ] ] ] ] 11,0 10,8/10,9 PMX6-11H7-EB45 6 7,0 6,0 PMX06-xx [ ] ] ] ] ] ] 12,0 11,8/11,908 PMX6-12H7-EB45 6 7,0 6,0 PMX06-xx [ ] ] ] ] ] ] 13,0 12,8/12,9 PMX6-13H7-EB45 6 7,0 6,0 PMX06-xx [ ] ] ] ] ] ] 14,0 13,8/13,891 PMX6-14H7-EB45 6 7,0 6,0 PMX06-xx [ ] ] ] ] ] ] 15,0 14,8/14,9 PMX6-15H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] ] 16,0 15,8/15,9 PMX6-16H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] ] 17,0 16,8/16,9 PMX6-17H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] ] 18,0 17,8/17,9 PMX6-18H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] ] 19,0 18,8/18,9 PMX6-19H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] ] 20,0 19,8/19,9 PMX6-20H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] ] 21,0 20,8/20,9 PMX6-21H7-EB ,0 8,0 PMX08-xx [ ] ] ] ] ] ] 22,0 21,8/21,9 PMX6-22H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 23,0 22,8/22,9 PMX6-23H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 24,0 23,813/23,9 PMX6-24H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 25,0 24,8/24,9 PMX6-25H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 26,0 25,8/25,9 PMX6-26H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 27,0 26,8/26,9 PMX6-27H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 28,0 27,8/27,9 PMX6-28H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 29,0 28,8/28,9 PMX6-29H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 30,0 29,8/29,9 PMX6-30H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 31,0 30,8/30,9 PMX6-31H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] 32,0 31,8/31,9 PMX6-32H7-EB ,0 12,0 PMX12-xx [ ] ] ] ] ] ] [ Raktári szabványos, ] Nem raktári szabványos. A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint. 228

231 Precimaster Plus Szárak zsák- és átmenő furatokhoz 7,75-60,500 mm Forgácsolási adatokat lásd a oldalon Az EB45, EB845 vagy EB25 forgácsolási geometriák a 233. oldalon Méretek mm-ben DC Szerszám tartó anyaga Rendelési és termék szám Megnevezés OAL LB LS LUX DMM 7,75-9,999 10,0-14,499 14,5-21,499 21,5-32,499 32,5-60,5 Acél PMX N Acél PMX N Acél PMX N Acél PMX N Acél PMX N Acél PMX N Keményfém PMX06HM N Acél PMX N Acél PMX N Acél PMX N Keményfém PMX08HM N Acél PMX N Acél PMX N Acél PMX N Keményfém PMX12HM N Acél PMX N Acél PMX N Acél PMX N Keményfém PMX16HM N Pótalkatrészek szár Fúró méret* Dugó, átmenő furat Rögzítő készlet Hűtőfolyadék készlet Kulcs Dugó, zsák furat PMX05 7,75-9,999 ST05 PMX05-CLKI RT05-KI 1.5SMS795 SB05 PMX ,499 ST06 PMX06-CLKI RT06-KI 2SMS795 SB06 PMX08 14,5-21,499 ST08 PMX08-CLKI RT08-KI 2.5SMS795 SB08 PMX12 21,5-32,499 ST12 PMX12-CLKI RT12-KI 4SMS795 SB12 PMX16 32,5-60 ST16 PMX16-CLKI 5SMS795 SB16 229

232 Precimaster Plus Fejek zsák- és átmenő furatokhoz Egyedi kivitel 7,75-60,500 mm Forgácsolási adatokat lásd a 236 oldalon Az EB45, EB25 vagy EB845 forgácsolási geometriák a 233. oldalon Méretek mm-ben Geometriák Minőségek DC Megnevezés LFS DMM Test méret EB45 EB845 EB25 H15 CP20 RX2000 CF RX1500 RN2010 RM2020 RM2090 RS2090 7,75-9,999 PMX5-XX-XXX-XXXX 6 4,5 6 PMX05-XX ] ] ] ] ] ] ] ] ] ] 10,0-14,499 PMX5-XX-XXX-XXXX PMX06-XX ] ] ] ] ] ] ] ] ] ] ] ] 14,5-21,499 PMX5-XX-XXX-XXXX PMX08-XX ] ] ] ] ] ] ] ] ] ] ] ] 21,5-32,499 PMX5-XX-XXX-XXXX PMX12-XX ] ] ] ] ] ] ] ] ] ] ] ] 32,5-60,500 PMX5-XX-XXX-XXXX PMX16-XX ] ] ] ] ] ] ] ] ] ] ] ] ] = Nem raktári szabványos. A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint Megjegyzés: Mikor köztes méretű Precimaster Plus dörzsárat rendel, kérjük jelezze az átmérőt és a dörzsárazni kívánt furat tűrést. Rendelési példa: PMX P7-EB45 RM

233 Precimaster Plus Fejek átmenő furatokhoz Egyedi kivitel 10-60,500 mm Forgácsolási adatokat lásd a 236 oldalon Az EB45, EB25 vagy EB845 forgácsolási geometriák a 233. oldalon Méretek mm-ben Geometriák Minőségek DC Megnevezés LFS DMM Test méret EB45 EB845 EB25 H15 CP20 RX2000 CF RX1500 RN2010 RM2020 RM2090 RS2090 7,75-9,999 PMX6-XX-XXX-XXXX 6 4,5 6 PMX06-XX ] ] ] ] ] ] ] ] ] ] 10,0-14,499 PMX6-XX-XXX-XXXX PMX06-XX ] ] ] ] ] ] ] ] ] ] ] ] 14,5-21,499 PMX6-XX-XXX-XXXX PMX08-XX ] ] ] ] ] ] ] ] ] ] ] ] 21,5-32,499 PMX6-XX-XXX-XXXX PMX12-XX ] ] ] ] ] ] ] ] ] ] ] ] 32,5-60,500 PMX6-XX-XXX-XXXX PMX16-XX ] ] ] ] ] ] ] ] ] ] ] ] ] = Nem raktári szabványos. A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint Megjegyzés: Mikor köztes méretű Precimaster Plus dörzsárat rendel, kérjük jelezze az átmérőt és a dörzsárazni kívánt furat tűrést. Rendelési példa: PMX P7-EB45 RM

234 Precimaster Plus Bővíthető fejek átmenő és zsák furatokhoz 10-32,500 mm Forgácsolási adatokat lásd a 236 oldalon Az EB45, EB25 vagy EB845 forgácsolási geometriák a 233. oldalon. Méretek mm-ben Geometriák Minőségek DC Megnevezés LFS DMM Test méret EB45 EB845 EB25 H15 CP20 RX2000 CF RX1500 RN2010 RM2020 RM2090 RS ,499 PMX8-XX-XXX-XXXX PMX06-XX ] ] ] ] ] ] ] ] ] ] ] ] 14,5-21,499 PMX8-XX-XXX-XXXX PMX08-XX ] ] ] ] ] ] ] ] ] ] ] ] 21,5-32,499 PMX8-XX-XXX-XXXX PMX12-XX ] ] ] ] ] ] ] ] ] ] ] ] ] = Nem raktári szabványos. A változtatás jogát fenntartjuk az érvényes ár- és raktárlista szerint Megjegyzés: Mikor köztes méretű Precimaster Plus dörzsárat rendel, kérjük jelezze az átmérőt és a dörzsárazni kívánt furat tűrést. Rendelési példa: PMX P7-EB45 RM

235 Precimaster Plus Alkalmazások Bevezető geometria - EB45 Forgácstörés +++ Felületi minőség + (R a 0,8-1,2 m) Sokoldalú Bevezető geometria - EB845 Forgácstörés ++ Felületi minőség +++ (R a 0,2-0,8 m) Bevezető geometria - EB25 Előtolási teljesítmény +++ Felületi minőség ++ (R a 0,4-0,8 m) Forgácstörés + 233

236 Precimaster Plus Forgácsolási adatok PM Plus...-EB845 SMG a p (Ø) f v c z=6 z=8 z=6 z=8 H15 CP20 RX2000 CF RX1500 P3 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,1-0,30 0,20-0,90 0,3-1,20-60 ( ) 80 (30-150) 180 (90-200) 220 ( ) P4 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,1-0,30 0,20-0,70 0,30-0,90-50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) P5 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,1-0,30 0,20-0,70 0,30-0,90 20 (10-25) 50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) P6 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,1-0,30 0,20-0,70 0,30-0,90 20 (10-25) 50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) P7 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,1-0,30 0,20-0,70 0,30-0,90 20 (10-25) 50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) P8 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,1-0,30 0,20-0,70 0,30-0,90 15 (10-20) 35 (20-60) 40 (20-80) 80 (60-120) 120 (80-180) P11 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,1-0,30 0,20-0,70 0,30-0,90 15 (10-20) 35 (20-60) 40 (20-80) 80 (60-120) 120 (80-180) M1 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 12 (9-15) 25 (15-40) 35 (20-70) - - M2 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80-25 (15-40) 35 (20-70) - - M3 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80-25 (15-40) 35 (20-70) - - M4 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80-20 (10-30) 25 (15-50) - - M5 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80-20 (10-30) 25 (15-50) - - K1 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,10-0,25 0,30-0,90 0,3-1,20 25 ( 15-30) 60 (40-100) 80 ( ) ( ) K2 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,10-0,25 0,30-0,90 0,3-1,20 25 (20-40) 40 (30-70) - 80 (50-100) K3 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,10-0,25 0,30-0,90 0,3-1,20 25 ( 15-30) 60 (40-100) 80 ( ) ( ) K4 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,10-0,25 0,30-0,90 0,3-1,20 25 ( 15-30) 45 (30-70) 70 ( ) 100 ( ) 150 (80-200) K5 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,10-0,25 0,30-0,90 0,3-1,20 25 ( 15-30) 45 (30-70) 70 ( ) 100 ( ) 150 (80-200) K6 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,10-0,25 0,30-0,90 0,3-1,20-60 (40-100) 80 ( ) ( ) K7 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,10-0,25 0,30-0,90 0,3-1,20-60 (40-100) 80 ( ) ( ) S1 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80-20 (10-25) 20 (10-25) - - S2 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80-20 (10-25) 20 (10-25) - - S3 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80-20 (10-25) 20 (10-25) - - S11 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 20 (15-30) 30 (15-40) 40 (20-50) - - S12 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 20 (15-30) 30 (15-40) 40 (20-50) - - S13 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 20 (15-30) 30 (15-40) 40 (20-50) - - H3 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H5 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H7 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H8 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H11 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H12 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H21 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H31 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - PM1 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,1-0,30 0,20-0,60 0,30-0,80-50 (30-80) 70 (40-100) - - PM2 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,1-0,30 0,20-0,60 0,30-0,80-50 (30-80) 70 (40-100) - - PM3 PMX5/PMX6/PMX8-EB845 0,10-0,20 0,1-0,30 0,20-0,60 0,30-0,80-50 (30-80) 70 (40-100) - - Forgácsolási adatok PM Plus -EB25 SMG a p (Ø) f v c z=6 z=8 z=6 z=8 H15 CP20 RX2000 CF RX1500 P1 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,1-0,30 0,80-1,80 1-2,40 25 (15-30) 60 ( ) 80 (30-150) 180 (90-200) 220 ( ) P2 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,1-0,30 0,80-1,80 1-2,40 25 (15-30) 60 ( ) 80 (30-150) 180 (90-200) 220 ( ) P3 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,1-0,30 0,80-1,80 1-2,40 25 (15-30) 60 ( ) 80 (30-150) 180 (90-200) 220 ( ) P4 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,1-0,30 0,80-1,80 1-2,40 20 (10-25) 50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) P5 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,1-0,30 0,80-1,80 1-2,40 20 (10-25) 50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) P6 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,1-0,30 0,80-1,80 1-2,40 20 (10-25) 50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) P7 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,1-0,30 0,80-1,80 1-2,40 20 (10-25) 50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) M1 PMX5/PMX6/PMX8-EB25 0,08-0,15 0,10-0,20 0,8-1,20 1,0-2,0-25 (15-40) 35 (20-70) - - K1 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,10-0,25 0,80-2,20 1-2,8 25 ( 15-30) 60 (40-100) 80 ( ) ( ) K2 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,10-0,25 0,80-1,80 1-2,40-25 (20-40) 40 (30-70) - 80 (50-100) K3 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,10-0,25 0,80-2,20 1-2,8 25 ( 15-30) 60 (40-100) 80 ( ) ( ) K4 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,10-0,25 0,80-2,20 1-2,8 25 ( 15-30) 45 (30-70) 70 ( ) 100 ( ) 150 (80-200) K5 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,10-0,25 0,80-2,20 1-2,8 25 ( 15-30) 45 (30-70) 70 ( ) 100 ( ) 150 (80-200) K6 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,10-0,25 0,80-1,80 1-2,40-60 (40-100) 80 ( ) ( ) K7 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,10-0,25 0,80-1,80 1-2,40-60 (40-100) 80 ( ) ( ) N1 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,10-0,30 0,80-2,20 1-2,8 50 (30-100) N2 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,10-0,30 0,80-2,20 1-2,8 50 (30-100) N3 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,10-0,30 0,80-2,20 1-2,8 50 (30-100) N11 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,10-0,30 0,80-2,20 1-2,8 50 (30-100) PM1 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,1-0,30 0,50-1,80 0, (30-80) 70 (40-100) - - PM2 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,1-0,30 0,50-1,80 0, (30-80) 70 (40-100) - - PM3 PMX5/PMX6/PMX8-EB25 0,10-0,20 0,1-0,30 0,50-1,80 0, (30-80) 70 (40-100)

237 Precimaster Plus Forgácsolási adatok PM Plus -EB45 SMG a p (Ø) f v c z=6 z=8 z=6 z=8 H15 CP20 RX2000 CF RX1500 P1 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,30-0,90 0,40-1,20 25 (15-30) 60 ( ) 80 (30-150) 180 (90-200) 220 ( ) P2 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,30-0,90 0,40-1,20 25 (15-30) 60 ( ) 80 (30-150) 180 (90-200) 220 ( ) P3 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,30-0,90 0,40-1,20 25 (15-30) 60 ( ) 80 (30-150) 180 (90-200) 220 ( ) P4 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,20-0,70 0, (10-25) 50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) P5 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,20-0,70 0, (10-25) 50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) P6 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,20-0,70 0, (10-25) 50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) P7 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,20-0,70 0, (10-25) 50 (30-80) 60 (30-120) 120 (80-150) 180 (90-200) P8 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,20-0,70 0, (10-20) 35 (20-60) 40 (20-80) 80 (60-120) 120 (80-180) P11 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,20-0,70 0, (10-20) 35 (20-60) 40 (20-80) 80 (60-120) 120 (80-180) M1 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 12 (9-15) 25 (15-40) 35 (20-70) - - M2 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80-25 (15-40) 35 (20-70) - - M3 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80-25 (15-40) 35 (20-70) - - M4 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80-20 (10-30) 25 (15-50) - - M5 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80-20 (10-30) 25 (15-50) - - K1 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,25 0,30-0,90 0,40-1,20 25 ( 15-30) 60 (40-100) 80 ( ) ( ) K2 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,25 0,30-0,90 0,40-1,20-25 (20-40) 40 (30-70) - 80 (50-100) K3 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,25 0,30-0,90 0,40-1,20 25 ( 15-30) 60 (40-100) 80 ( ) ( ) K4 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,25 0,30-0,90 0,40-1,20 25 ( 15-30) 45 (30-70) 70 ( ) 100 ( ) 150 (80-200) K5 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,25 0,30-0,90 0,40-1,20 25 ( 15-30) 45 (30-70) 70 ( ) 100 ( ) 150 (80-200) K6 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,25 0,30-0,90 0,40-1,20-60 (40-100) 80 ( ) ( ) K7 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,25 0,30-0,90 0,40-1,20-60 (40-100) 80 ( ) ( ) N1 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,30 0,30-0,90 0,40-1,20 50 (30-100) - 80 (30-150) - - N2 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,30 0,30-0,90 0,40-1,20 50 (30-100) - 80 (30-150) - - N3 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,30 0,30-0,90 0,40-1,20 50 (30-100) - 80 (30-150) - - N11 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,30 0,30-0,90 0,40-1,20 50 (30-100) - 80 (30-150) - - S1 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80-20 (10-25) 20 (10-25) - - S2 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80-20 (10-25) 20 (10-25) - - S3 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80-20 (10-25) 20 (10-25) - - S11 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 20 (15-30) 30 (15-40) 40 (20-50) - - S12 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 20 (15-30) 30 (15-40) 40 (20-50) - - S13 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 20 (15-30) 30 (15-40) 40 (20-50) - - H3 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H5 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H7 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H8 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H11 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H12 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H21 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - H31 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,40 0,30-0, (8-15) - - PM1 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,30-0,90 0,40-1,20-50 (30-80) 70 (40-100) - - PM2 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,30-0,90 0,40-1,20-50 (30-80) 70 (40-100) - - PM3 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,1-0,30 0,30-0,90 0,40-1,20-50 (30-80) 70 (40-100) - - TS1 PMX5/PMX6/PMX8-EB45 0,10-0,15 0,1-0,20 0,30-0,90 0,40-1,20 20 (15-25) - 40 (20-60) - - TS2 PMX5/PMX6/PMX8-EB45 0,10-0,15 0,1-0,20 0,30-0,90 0,40-1,20 20 (15-25) - 40 (20-60) - - TS3 PMX5/PMX6/PMX8-EB45 0,10-0,15 0,1-0,20 0,30-0,90 0,40-1,20 20 (15-25) - 40 (20-60) - - TS4 PMX5/PMX6/PMX8-EB45 0,10-0,15 0,1-0,20 0,30-0,90 0,40-1,20 20 (15-25) - 40 (20-60) - - TP1 PMX5/PMX6/PMX8-EB45 0,10-0,15 0,1-0,20 0,30-0,90 0,40-1,20 20 (15-25) - 40 (20-60) - - TP2 PMX5/PMX6/PMX8-EB45 0,10-0,15 0,1-0,20 0,30-0,90 0,40-1,20 20 (15-25) - 40 (20-60) - - TP3 PMX5/PMX6/PMX8-EB45 0,10-0,15 0,1-0,20 0,30-0,90 0,40-1,20 20 (15-25) - 40 (20-60) - - TP4 PMX5/PMX6/PMX8-EB45 0,10-0,15 0,1-0,20 0,30-0,90 0,40-1,20 20 (15-25) - 40 (20-60) - - GR1 PMX5/PMX6/PMX8-EB45 0,10-0,30 0,1-0,40 0,30-0,90 0,40-1,20 40 (80-20) - 60 (30-120) - - SMG = Seco anyagcsoport a p = mm f = mm/ford v c = m/perc Minden forgácsolási paraméter kezdeti érték 235

238 Precimaster Plus Forgácsolási adatok PM Plus -EB45 SMG a p (Ø) f v c z=6 z=8 /z=10 z=6 z=8 z=10 RN2010 RM2020 RM2090 RS2090 M1 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 0,35-1, M2 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 0,35-1, M3 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 0,35-1, M4 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 0,35-1, M5 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 0,35-1, N1 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,30 0,30-0,90 0,40-1,20 0,50-1, N2 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,30 0,30-0,90 0,40-1,20 0,50-1, N3 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,30 0,30-0,90 0,40-1,20 0,50-1, N11 PMX5/PMX6/PMX8-EB45 0,10-0,20 0,10-0,30 0,30-0,90 0,40-1,20 0,50-1, S1 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, S2 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, S3 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, S11 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, S12 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, S13 PMX5/PMX6/PMX8-EB45 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, Forgácsolási adatok PM Plus -EB845 SMG a p (Ø) f v c z=6 z=8 /z=10 z=6 z=8 z=10 RM2020 RM2090 RS2090 M1 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 0,35-1, M2 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 0,35-1, M3 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 0,35-1, M4 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 0,35-1, M5 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,20 0,20-0,60 0,30-0,80 0,35-1, S1 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, S2 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, S3 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, S11 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, S12 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, S13 PMX5/PMX6/PMX8-EB845 0,08-0,15 0,10-0,15 0,20-0,60 0,30-0,80 0,35-1, SMG = Seco anyagcsoport a p = mm f = mm/ford v c = m/perc Minden forgácsolási paraméter kezdeti érték 236

239 Felszerszámozás Shrinkfi t befogók Útmutató Shrinkfit befogók, általános információk A Shrinkfi t befogók egy speciális fűtő berendezéssel együtt működnek, pl. EasyShrink. A furat amelyikben a szerszám elhelyezkedik, egy kicsit alul van méretezve a szerszám szárhoz képest. A befogó felmelegítésével a furat kitágul, és a szerszám behelyezhető. Amint a befogó lehül, a furat összehúzódik a szerszám körül és létrehoz egy kőrkörös és merev rögzítést. Furat méret 3 mm - 32 mm ( 0.11 to 1.25 ). Hőtágulás: Kb. 11 μm/m/ acél és HSS esetén Kb. 6 μm/m/ keményfém és nehézfémek esetén pl.: 20, felfűtés 20 C-ról 270 C-ra, 250 C emelkedés: Acél 0,020 x 11 x 250 = + 55 μm Keményfém: 0,020 x 6 x 250 = + 30 μm Shrinkfit befogók, minden típus elérhető EPB 5603/5403 EPB 5403M EPB 5600 EPB 5600P EPB 5801 EPB 5801 Alkalmazható szerszám szár típusok és tűrések a Shrinkfit befogókhoz Hengeres DIN A formátum/ DIN 6535 HA formátum. Megjegyzés: 5600P típushoz szükséges a Safe-Lock szár kialakítás (hornyok). EPB 5403M, EPB 5403M1 és EPB 5403M2 típusok MQL-hez (Minimum Quantity Lubrication) vannak tervezve, szerszámok DIN szabvány szerint. Szerszám szár tűrési követelmény 3-5 mm között maximum h5, a szerszámszárnak keményfémnek vagy nehézfémnek kell lennie (pl. Densimet) mm ( 0.23 to 1.25 ) között maximum h6, a szerszám szár lehet acél, HSS, keményfém vagy nehézfém. Használjon h5-t az 6-32 mm ( ) között a biztonságosabb minimális nyomaték átvitel érdekében. Bizonyosodjon meg arról, hogy a behelyezett szerszám a minimális LSC mélységben rögzítve legyen a befogóban, melyet a termék katalógusban talál. Ütés Maximális ütés patronnal és 3 x DCB (DCB = furat átmérő DCBN-DCBX a termék oldalakon)-s idomszer vetületnél mérve a patron külső kúpjához viszonyítva 3 μm. A befogó furat közvetlen ütése a kúphoz vagy szárhoz viszonyítva maximum 3 μm. Kiegyensúlyozás Minden Shrinkfi t befogó alapkiépítésben fi nom kiegyensúlyozott, kivéve hosszabbítók, ezek előegyensúlyozottak. Hőállóság Az EPB Shrinkfi t befogók hőálló acélból készülnek, amely garantálja a struktúra, geometria és méret stabilitását sok Shrinkfi t felmelegítési ciklus után is. A maximális megengedett hőmérséklet 400 C. 237

240 Felszerszámozás Shrinkfi t befogók Útmutató DIN típusú Shrinkfit alaptartók, EPB 5603/5403 Lásd az útmutató oldalt Shrinkfit befogók, általános információk. Az EPB 5603 jelölést használjuk az összes DIN típusú Shrinkfi t befogókhoz, kivéve HSK-A63 és HSK-A100, ott EPB 5403 a jelölés. EPB 5603 típusnak 4,5 -os szöge van, egy belsőmenet a végbeállító csavarhoz (végbeállító csavarral szállítva) és 4 kiegyensúlyozó menetes furat, a DIN szabványnak megfelelően. A végbeállító csavar mindkét oldalán imbusz nyílás van, és hűtőcsatorna a mellső részen. Megjegyzés: Mikor ütköző rudakat használunk az Easyshrink 20 Shrinkfi t készülékkel a szerszám hossz beállításhoz, nem szükséges végállító csavar. Szabványos DIN szintén megadja a teljes méretét a HSK-A 5603/5403 típusú Shrinkfi t befogó méreteknek (csillaggal jelölve a termék oldalon): egyéb EPB 5603/5403 típusú befogókhoz, ez a szabvány csak ajánlott, a menet a végállító csavarhoz és a végállító csavar a termékkel együtt van szállítva, és a 4 menetes kiegyensúlyozó furat is. Az EPB 5603/5403 típusú alaptartók 3-5 mm (0.12 to 0.19 ) átmérő között, mint extra rövid alaptartó, nincs végállító menet a csavarnak (nincs csavar sem hozzá) és nincs menetes kiegyensúlyozó furat sem rajta a hely hiánya miatt (információk a termék oldalakon). EPB 5603 típusú befogók Combimaster és Seco-Capto gépoldali véggel nem rendelkeznek kiegyensúlyozó menetes furatokkal. Szerszámszárra átvihető nyomaték (Nm) és max fordulatszám, EPB 5603/5403 Shrinkfit típusnál Rögzítő (mm) Minimális statikus átviteli nyomaték Nm (ft.lbs) 18 Nm (13.3 ft/lbs) 35 Nm (25.8 ft/lbs) 65 Nm (48 ft/lbs) 110 Nm (81 ft/lbs) 150 Nm (110.6 ft/lbs) 200 Nm (147.5 ft/lbs) 250 Nm (185.4 ft/lbs) 320 Nm (236 ft/lbs) 500 Nm (368.8 ft/lbs) 550 Nm (405.6 ft/lbs) Shrinkfit rögzítő rendszer Max. ford.* * 1/ Az összeszerelt befogók maximális fordulatszáma függ a befogó rendszerek típusától és méreteitől. 2/ MQL Shrinkfi t befogók: hogy garantálni tudjuk az MQL hűtés jó hatékonyságát, a maximális fordulatnak alacsonyabbnak kell lennie. Lásd a 240. oldalt. A kiegyensúlyozó csavarkészlet Shrinkfit EPB 5603/5403 és EPB 5600 alaptartókhoz elérhető mint kiegészítő (Megnevezés 90ZQ01) A készlet tartalmaz különböző tömegű csavarokat, melyek behelyezhetők az EPB 5603/5403 típusú és EPB 5600 Shrinkfi t alaptartók menetes kiegyensúlyozó furataiba. Kiegyensúlyozó csavarok biztosítják a fi nom kiegyensúlyozás lehetőségét a Shrinkfi t befogóknak és az összeszerelt szerszámoknak, mikor egy kiegyensúlyozó gépben történik az. A megfelelő kiegyensúlyozó csavarokat kell becsavarni ütközésig a menetes furatokba, 1 Nm nyomatékkal. 238

241 Felszerszámozás Shrinkfi t befogók, MQL típus Útmutató MQL típusú Shrinkfit befogók, EPB 5403M, EPB 5403M1 és EPB 5403M2 MQL technológia MQL (Minimum Quantity Lubrication) egy near-dry (közel -száraz) hűtési megoldás, mely olaj és levegő keverékéből áll. Az MQL-re alkalmas szerszám befogók egy speciális MQL hűtés csővel és egy MQL ütköző csavarral vannak felszerelve. 2 féle MQL technológia található a piacon: - MQL1: a levegő és olaj keverék elkészül mielőtt az belép a gép főorsójába és eljut egy csatornába (ezért MQL1 ) hogy bejusson a főorsóba, a szerszám tartóba és a szerszámhoz. MQL1 hűtési megoldás Olaj és levegő keveredik külsőleg Forgó egység Főorsó MQL1 hűtés cső MQL1 ütköző csavar MQL1 - MQL2: A levegő és az olaj két különböző csatornán van beszállítva (ezért MQL2 ) az MQL2 hűtéshez, ahol ezek összekeverednek egy kamrában. MQL2 hűtő csövek, összekötő cső, és MQL2 ütköző csavar szükséges. MQL2 hűtési megoldás Olaj és levegő külön van bevezetve 2 független csatornán keresztül Olaj Levegő Forgó egység Főorsó MQL2 ütköző csavar MQL2 hűtés cső MQL2 MQL befogók, (EPB 5403M) kiegészítők nélkül szállítva vagy készen (EPB 5403M1) az MQL1-hez és (EPB 5403M2) az MQL2-höz Három HSK-A MQL Shrinkfit szerszám befogó választék elérhető: M kiegészítők nélkül szállítva, M1 MQL1 kiegészítőkkel összeszerelve, szállítva és M2 MQL2 kiegészítőkkel összeszerelve, szállítva. Egy MQL lézer jelölés a HSK-A peremen, hogy megkülönböztesse az MQL típusú Shrinkfi t befogókat a DIN típusú Shrinkfi t befogóktól (a DIN szabvány szerint). Az M1 és M2 tartókban használt minden alkatrész külön rendelhető az M tartók felszereléséhez. 239

242 Felszerszámozás Shrinkfi t befogók, MQL típus Útmutató Max fordulatszám, Shrinkfit befogók MQL-el szerelve Rögzítő (mm) Shrinkfit rögzítő rendszer Max. ford.* MQL Shrinkfit rögzítő rendszer Max. ford.* MQL * Az összeszerelt befogók maximális fordulatszáma függ a befogó rendszerek típusától és méreteitől. A minimálisan átvihető nyomaték megegyezik az EPB 5603/5403-kal (lásd az előző oldalakat). EPB 5403M típus Shrinkfi t befogók, a DIN szabvány szerint,az MQL1 és MQL2 számára. Kiegészítők, külön rendelendő. EPB 5403M1 típus Shrinkfi t befogók készen állnak az MQL1-re, beépített MQL komponensekkel. MQL1 Shrinkfi t befogók, hűtő csövek és ütköző csavarok a DIN szabvány szerint. EPB 5403M2 típus Shrinkfi t befogók készen állna az MQL2-re, beépített MQL komponesekkel. MQL2 Shrinkfi t befogók teste a DIN szabvány szerinti. MQL2 hűtő csövek és ütköző csavarok a Bielomatik által szabadalmaztatott. Néhány kombináció szerszám befogó + ütköző csavar + hűtő cső ajánlásra: az optimális kombináció függ a szerszámtól (szár átmérő, a hűtőfolyadék csatornák számától és keresztmetszetétől). 4:1 szabály : Annak érdekében, hogy az MQL2 áramlás optimális legyen a vágóélre, a hűtőközeg cső (ADIF1) szakaszának és az és a szerszám hűtő csatorna (A TOOL ) keresztmetszeti aránya 1:1 és 4:1 között legyen. Ha többféle kombináció lehetséges, akkor ajánlott, hogy az arány az 1:1-hez legyen közel, optimalizálva az MQL áramlást. A TOOL (mm²) 0-1,6 mm² 1,4-3,0 mm² 2,5-6,5 mm² 5,5-16,6 mm² ADIF1 (mm²) 2,01 mm² 4,15 mm² 9,08 mm² 16,62 mm² 240

243 Felszerszámozás Shrinkfi t befogók, MQL típus Útmutató Tartozékok az MQL1-hez Kiegészítők az MQL1-hez a DIN szabvány szerint. Kérjük, olvassa el az EPB 5403M1 Shrinkfi t befogók termékoldalait az MQL1 tartozékok kiválasztásához. MQL1 Hűtő csövek HSK-A63, MQL1 Shrinkfi t befogókhoz szükség van egy hagyományos 20E9304 hűtőfolyadék csőre, mely a DIN típusú Shrinkfi t befogókhoz kapható. HSK-A100, MQL1 Shrinkfi t befogókhoz szükség van egy speciális 20E9306M1 hűtőcsőre: a belső átmérők optimalizálva vannak az MQL-hez MQL1 Ütköző csavarok Az MQL1-heztartozó csavarok kúpos felülettel rendelkeznek, a kúpos MQL szerszám szárakhoz való hatékony csatlakozás érdekében, a DIN szabvány szerint. Tartozékok az MQL2-höz Kérjük olvassa el az EPB 5403M2 Shrinkfi t befogók termék oldalait az MQL2 tartozékok kiválasztásához. MQL2 Hűtő csövek Az MQL2 hűtő csövekhez van egy összekötő cső, amely összekapcsolja az ütköző csavarral, hogy garantálja az MQL2 keverék optimális szállítását a szerszámszárra. Különféle MQL2 hűtőcsövek állnak rendelkezésre, különböző hosszal és átmérővel (ADIF1 keresztmetszet). A megfelelő hűtőfolyadék cső kiválasztása: lásd a 4:1 szabályt (lásd fent, bekezdés EPB 5403M2 típus ). MQL2 Ütköző csavarok Az MQL2-höz tartozó csavarok kúpos felülettel rendelkeznek, hogy hatékonyan érintkezzenek a kúpos MQL szerszámszárral. Különféle ütköző csavarok állnak rendelkezésre, melyek különböző átmérővel rendelkeznek a szerszám átmérőkhöz. Vigyázat: győződjön meg róla, hogy azonos MQL2 hűtőcsövet és MQL2 ütköző csavart választ, azonos ADIF1 értékkel. 241

244 Felszerszámozás Shrinkfi t befogók EPB 5603/5403 típus Shrinkfit befogók, DIN típus DIN Metrikus HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Hosszbeállító csavarral szállítva Gép oldal Kúp Munkadarab oldal Rendelési Méretek mm-ben DCBN-DCBX mm és termék szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP LFN-LF min-max TDZ mm BHTA RL mm * Kiegyensúlyozás HSK-A40 HSK-A63 6, E ,0 21,0 27,0 100,0 60,0 22,0 37,5 44,0-58,0 M5x0.8 4,5 10,5 * 1 0,40 8, E ,0 21,0 27,0 100,0 60,0 26,0 37,5 44,0-54,0 M6x1 4,5 10,5 * 1 0,40 10, E ,0 24,0 32,0 100,0 60,0 31,0 42,5 39,0-49,0 M8x1 4,5 13,0 * 1 0,45 12, E ,0 24,0 32,0 110,0 70,0 34,0 47,5 44,0-56,0 M10x1 4,5 13,0 * 1 0,49 16, E ,0 27,0 34,0 110,0 70,0 39,0 50,5 41,0-51,0 M12x1 4,5 14,0 * 1 0,51 6, E ,0 21,0 27,0 112,0 54,0 22,0 37,5 44,0-58,0 M5x0.8 4,5 10,5 * 1 0,90 6, E ,0 21,0 27,0 152,0 94,0 22,0 37,5 84,0-98,0 M5x0.8 4,5 10,5 1 1,00 6, E ,0 21,0 27,0 192,0134,0 22,0 37,5 124,0-138,0 M5x0.8 4,5 10,5 1 1,20 8, E ,0 21,0 27,0 112,0 54,0 26,0 38,0 43,5-54,0 M6x1 4,5 10,5 * 1 0,90 8, E ,0 21,0 27,0 152,0 94,0 26,0 38,0 83,5-94,0 M6x1 4,5 10,5 1 1,00 8, E ,0 21,0 27,0 192,0134,0 26,0 38,0 123,5-134,0 M6x1 4,5 10,5 1 1,20 10, E ,0 24,0 32,0 117,0 59,0 31,0 43,5 43,0-54,0 M8x1 4,5 13,0 * 1 0,90 10, E ,0 24,0 32,0 152,0 94,0 31,0 43,5 78,0-89,0 M8x1 4,5 13,0 1 1,20 10, E ,0 24,0 32,0 192,0134,0 31,0 43,5 118,0-129,0 M8x1 4,5 13,0 1 1,30 12, E ,0 24,0 32,0 122,0 64,0 34,0 48,0 43,5-56,0 M10x1 4,5 13,0 * 1 0,90 12, E ,0 24,0 32,0 152,0 94,0 34,0 48,0 73,5-86,0 M10x1 4,5 13,0 1 1,10 12, E ,0 24,0 32,0 192,0134,0 34,0 48,0 113,5-126,0 M10x1 4,5 13,0 1 1,40 14, E ,0 27,0 34,0 122,0 64,0 34,0 49,0 42,5-56,0 M10x1 4,5 14,0 * 1 1,00 14, E ,0 27,0 34,0 152,0 94,0 34,0 49,0 72,5-86,0 M10x1 4,5 14,0 1 1,20 A zsugor hosszabbítókoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét * Hasonló mint DIN Kiegészítők Pótalkatrészek DCBN-DCBX Kiegyensúlyozó csavarok DCBN-DCBX Ütköző csavar 6 90ZQ ZQ ZQ ZQ ZQ BDR BDR BDR BDR BDR12165 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK tömítő dugók, hűtő csövek és meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 242

245 Felszerszámozás Shrinkfi t befogók EPB 5603/5403 típus Shrinkfit befogók, DIN típus DIN Metrikus HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Hosszbeállító csavarral szállítva Gép oldal Kúp Munkadarab oldal Rendelési Méretek mm-ben DCBN-DCBX mm és termék szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP LFN-LF min-max TDZ mm BHTA RL mm * Kiegyensúlyozás HSK-A63 16, E ,0 27,0 34,0 127,0 69,0 39,0 52,5 45,0-56,0 M12x1 4,5 14,0 * 1 1,00 16, E ,0 27,0 34,0 152,0 94,0 39,0 52,5 71,0-81,0 M12x1 4,5 14,0 1 1,20 16, E ,0 27,0 34,0 192,0134,0 39,0 52,5 111,0-121,0 M12x1 4,5 14,0 1 1,40 18, E ,0 33,0 42,0 127,0 69,0 39,0 53,0 44,5-56,0 M12x1 4,5 18,0 * 1 1,20 18, E ,0 33,0 42,0 152,0 94,0 39,0 53,0 71,0-81,0 M12x1 4,5 18,0 1 1,40 20, E ,0 33,0 42,0 132,0 74,0 41,0 55,5 47,5-59,0 M16x1 4,5 18,0 * 1 1,20 20, E ,0 33,0 42,0 152,0 94,0 41,0 55,5 67,5-79,0 M16x1 4,5 18,0 1 1,40 20, E ,0 33,0 42,0 192,0134,0 41,0 55,5 107,5-119,0 M16x1 4,5 18,0 1 1,80 25, E ,0 44,0 53,0 147,0 89,0 47,0 63,5 58,0-68,0 M16x1 4,5 23,5 * 1 1,80 25, E ,0 44,0 53,0 192,0134,0 47,0 63,5 103,0-113,0 M16x1 4,5 23,5 1 2,60 32, E ,0 44,0 53,0 152,0 94,0 51,0 70,0 56,5-69,0 M16x1 4,5 23,5 * 1 1,70 A zsugor hosszabbítókoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét * Hasonló mint DIN Kiegészítők Pótalkatrészek DCBN-DCBX/ LPR Kiegyensúlyozó csavarok DCBN-DCBX/ LPR Ütköző csavar 16 /95 90ZQ01 16 /120 90ZQ01 16 /160 90ZQ01 18 /95 90ZQ01 18 /120 90ZQ ZQ ZQ01 16 /95 19BDR /120 19BDR /160 19BDR /95 19BDR /120 19BDR BDR BDR16225 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK tömítő dugók, hűtő csövek és meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 243

246 Felszerszámozás Shrinkfi t befogók EPB 5603/5403 típus Shrinkfit befogók, DIN típus DIN Metrikus HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Hosszbeállító csavarral szállítva Gép oldal Kúp Munkadarab oldal Rendelési Méretek mm-ben DCBN-DCBX mm és termék szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP LFN-LF min-max TDZ mm BHTA RL mm * Kiegyensúlyozás HSK-A100 6, E ,0 21,0 27,0 135,0 56,0 22,0 37,5 49,0-63,0 M5x0.8 4,5 10,5 * 1 2,20 6, E ,0 21,0 27,0 170,0 91,0 22,0 37,5 84,0-98,0 M5x0.8 4,5 10,5 1 2,40 6, E ,0 21,0 27,0 210,0131,0 22,0 37,5 124,0-138,0 M5x0.8 4,5 10,5 1 2,50 8, E ,0 21,0 27,0 135,0 56,0 26,0 38,0 48,5-59,0 M6x1 4,5 10,5 * 1 2,20 8, E ,0 21,0 27,0 170,0 91,0 26,0 38,0 83,5-94,0 M6x1 4,5 10,5 1 2,30 8, E ,0 21,0 27,0 210,0131,0 26,0 38,0 123,5-134,0 M6x1 4,5 10,5 1 2,50 10, E ,0 24,0 32,0 140,0 61,0 31,0 43,5 48,0-59,0 M8x1 4,5 13,0 * 1 2,30 10, E ,0 24,0 32,0 170,0 91,0 31,0 43,5 78,0-89,0 M8x1 4,5 13,0 1 2,50 10, E ,0 24,0 32,0 210,0131,0 31,0 43,5 118,0-129,0 M8x1 4,5 13,0 1 2,70 12, E ,0 24,0 32,0 145,0 66,0 34,0 48,0 48,5-61,0 M10x1 4,5 13,0 * 1 2,30 12, E ,0 24,0 32,0 170,0 91,0 34,0 48,0 73,5-86,0 M10x1 4,5 13,0 1 2,40 12, E ,0 24,0 32,0 210,0131,0 34,0 48,0 113,5-126,0 M10x1 4,5 13,0 1 2,70 14, E ,0 27,0 34,0 145,0 66,0 34,0 49,0 47,5-61,0 M10x1 4,5 14,0 * 1 2,30 16, E ,0 27,0 34,0 150,0 71,0 39,0 52,5 50,0-61,0 M12x1 4,5 14,0 * 1 2,30 16, E ,0 27,0 34,0 180,0101,0 39,0 52,5 78,0-91,0 M12x1 4,5 14,0 1 2,50 16, E ,0 27,0 34,0 210,0131,0 39,0 52,5 108,0-121,0 M12x1 4,5 14,0 1 2,70 18, E ,0 33,0 42,0 150,0 71,0 39,0 53,0 52,5-61,0 M12x1 4,5 18,0 * 1 2,50 A zsugor hosszabbítókoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét * Hasonló mint DIN Kiegészítők Pótalkatrészek DCBN-DCBX/ LPR Kiegyensúlyozó csavarok DCBN-DCBX/ LPR Ütköző csavar 6 90ZQ ZQ ZQ ZQ01 16/ ZQ01 16/ ZQ01 16/ ZQ ZQ BDR BDR BDR BDR / BDR / BDR / BDR BDR12165 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK tömítő dugók, hűtő csövek és meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 244

247 Felszerszámozás Shrinkfi t befogók EPB 5603/5403 típus Shrinkfit befogók, DIN típus DIN Metrikus HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Hosszbeállító csavarral szállítva Gép oldal Kúp Munkadarab oldal Rendelési Méretek mm-ben DCBN-DCBX mm és termék szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP LFN-LF min-max TDZ mm BHTA RL mm * Kiegyensúlyozás HSK-A100 20, E ,0 33,0 42,0 155,0 76,0 41,0 55,5 53,0-64,0 M16x1 4,5 18,0 * 1 2,50 20, E ,0 33,0 42,0 180,0101,0 41,0 55,5 77,5-89,0 M16x1 4,5 18,0 1 2,80 20, E ,0 33,0 42,0 210,0131,0 41,0 55,5 107,5-119,0 M16x1 4,5 18,0 1 3,10 25, E ,0 44,0 53,0 165,0 86,0 47,0 63,5 58,0-68,0 M16x1 4,5 23,5 * 1 3,00 25, E ,0 44,0 53,0 210,0131,0 47,0 63,5 103,0-113,0 M16x1 4,5 23,5 1 3,80 32, E ,0 44,0 53,0 170,0 91,0 51,0 70,0 56,5-69,0 M16x1 4,5 23,5 * 1 2,90 A zsugor hosszabbítókoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét * Hasonló mint DIN Kiegészítők Pótalkatrészek DCBN-DCBX Kiegyensúlyozó csavarok DCBN-DCBX Ütköző csavar 20 90ZQ ZQ BDR BDR16225 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK tömítő dugók, hűtő csövek és meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 245

248 Felszerszámozás Shrinkfi t befogók EPB 5603/5403 típus Shrinkfit befogók, DIN típus DIN Inch HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Hosszbeállító csavarral szállítva Gép oldal Kúp Munkadarab oldal Kiegyensúlyozás Rendelési Méretek inch-ben DCBN- DCBX inch és termék szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP LFN-LF min-max TDZ mm BHTA RL inch * HSK-A40 HSK-A E M5x0.8 4, * E M6x1 4, * E M8x1 4, * E M10x1 4, * E M12x1 4, * E M5x0.8 4, * E M5x0.8 4, E M5x0.8 4, E M6x1 4, * E M6x1 4, E M6x1 4, E M8x1 4, * E M8x1 4, E M8x1 4, E M10x1 4, * E M10x1 4, E M10x1 4, E M10x1 4, * E M10x1 4, A zsugor hosszabbítókoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét * Hasonló mint DIN Kiegészítők Pótalkatrészek DCBN-DCBX Kiegyensúlyozó csavarok DCBN-DCBX Ütköző csavar ZQ ZQ ZQ ZQ ZQ BDR BDR BDR BDR BDR12165 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK tömítő dugók, hűtő csövek és meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 246

249 Felszerszámozás Shrinkfi t befogók EPB 5603/5403 típus Shrinkfit befogók, DIN típus DIN Inch HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Hosszbeállító csavarral szállítva Gép oldal Kúp Munkadarab oldal Kiegyensúlyozás Rendelési Méretek inch-ben DCBN- DCBX inch és termék szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP LFN-LF min-max TDZ mm BHTA RL inch * HSK-A E M12x1 4, * E M12x1 4, E M12x1 4, E M12x1 4, * E M12x1 4, E M16x1 4, * E M16x1 4, E M16x1 4, E M16x1 4, * E M16x1 4, E M16x1 4, * A zsugor hosszabbítókoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét * Hasonló mint DIN Kiegészítők Pótalkatrészek DCBN-DCBX/ LPR Kiegyensúlyozó csavarok DCBN-DCBX/ LPR Ütköző csavar / ZQ / ZQ / ZQ / ZQ / ZQ ZQ ZQ / BDR / BDR / BDR / BDR / BDR BDR BDR16225 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK tömítő dugók, hűtő csövek és meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 247

250 Felszerszámozás Shrinkfi t befogók EPB 5603/5403 típus Shrinkfit befogók, DIN típus DIN Inch HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Hosszbeállító csavarral szállítva Gép oldal Kúp Munkadarab oldal Kiegyensúlyozás Rendelési Méretek inch-ben DCBN- DCBX inch és termék szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP LFN-LF min-max TDZ mm BHTA RL inch * HSK-A E M5x0.8 4, * E M5x0.8 4, E M5x0.8 4, E M6x1 4, * E M6x1 4, E M6x1 4, E M8x1 4, * E M8x1 4, E M8x1 4, E M10x1 4, * E M10x1 4, E M10x1 4, E M10x1 4, * E M12x1 4, * E M12x1 4, E M12x1 4, E M12x1 4, * A zsugor hosszabbítókoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét * Hasonló mint DIN Kiegészítők Pótalkatrészek DCBN-DCBX/ LPR Kiegyensúlyozó csavarok DCBN-DCBX/ LPR Ütköző csavar ZQ ZQ ZQ ZQ / ZQ / ZQ / ZQ ZQ BDR BDR BDR BDR / BDR / BDR / BDR BDR12165 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK tömítő dugók, hűtő csövek és meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 248

251 Felszerszámozás Shrinkfi t befogók EPB 5603/5403 típus Shrinkfit befogók, DIN típus DIN Inch HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Hosszbeállító csavarral szállítva Gép oldal Kúp Munkadarab oldal Kiegyensúlyozás Rendelési Méretek inch-ben DCBN- DCBX inch és termék szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP LFN-LF min-max TDZ mm BHTA RL inch * HSK-A E M16x1 4, * E M16x1 4, E M16x1 4, E M16x1 4, * E M16x1 4, E M16x1 4, * A zsugor hosszabbítókoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét * Hasonló mint DIN Kiegészítők Pótalkatrészek DCBN-DCBX Kiegyensúlyozó csavarok DCBN-DCBX Ütköző csavar ZQ ZQ BDR BDR16225 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK tömítő dugók, hűtő csövek és meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 249

252 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M típus Shrinkfit befogók, DIN típus DIN Metrikus HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Kialakítva az MQL1 és MQL2 kiegészítőkhöz, külön rendelendő Gép oldal Kúp Munkadarab oldal DCBN-DCBX Rendelési és termék Méretek mm-ben mm szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP TDZ mm BHTA RL mm * Kiegyensúlyozás HSK-A63 6, E M 80,0 21,0 27,0 112,0 54,0 22,0 37,5 M5x0.8 4,5 10,5 * 1 0,90 6, E M 120,0 21,0 27,0 152,0 94,0 22,0 37,5 M5x0.8 4,5 10,5 * 1 1,10 6, E M 160,0 21,0 27,0 192,0 134,0 22,0 37,5 M5x0.8 4,5 10,5 * 1 1,20 8, E M 80,0 21,0 27,0 112,0 54,0 26,0 38,0 M6x1 4,5 10,5 * 1 0,90 8, E M 120,0 21,0 27,0 152,0 94,0 26,0 38,0 M6x1 4,5 10,5 * 1 1,00 8, E M 160,0 21,0 27,0 192,0 134,0 26,0 38,0 M6x1 4,5 10,5 * 1 1,20 10, E M 85,0 24,0 32,0 117,0 59,0 31,0 43,5 M8x1 4,5 13,0 * 1 0,90 10, E M 120,0 24,0 32,0 152,0 94,0 31,0 43,5 M8x1 4,5 13,0 * 1 1,20 10, E M 160,0 24,0 32,0 192,0 134,0 31,0 43,5 M8x1 4,5 13,0 * 1 1,40 * Hasonló mint DIN Kiegészítők DCBN-DCBX Kiegyensúlyozó csavarok ZQ01 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában MQL1 hűtő csövekhez és beállító csavarokhoz, lásd az 262, 264 old. MQL2 hűtő csövekhez és beállító csavarokhoz, lásd az , 278 old. 250

253 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M típus Shrinkfit befogók, DIN típus DIN Metrikus HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Kialakítva az MQL1 és MQL2 kiegészítőkhöz, külön rendelendő Gép oldal Kúp Munkadarab oldal DCBN-DCBX Rendelési és termék Méretek mm-ben mm szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP TDZ mm BHTA RL mm * Kiegyensúlyozás HSK-A63 12, E M 90,0 24,0 32,0 122,0 64,0 34,0 48,0 M10x1 4,5 13,0 * 1 1,00 12, E M 120,0 24,0 32,0 152,0 94,0 34,0 48,0 M10x1 4,5 13,0 * 1 1,10 12, E M 160,0 24,0 32,0 192,0 134,0 34,0 48,0 M10x1 4,5 13,0 * 1 1,40 14, E M 90,0 27,0 34,0 122,0 64,0 34,0 49,0 M10x1 4,5 14,0 * 1 1,00 14, E M 120,0 27,0 34,0 152,0 94,0 34,0 49,0 M10x1 4,5 14,0 * 1 1,20 16, E M 95,0 27,0 34,0 127,0 69,0 39,0 52,5 M10x1 4,5 14,0 * 1 1,00 16, E M 120,0 27,0 34,0 152,0 94,0 39,0 52,5 M10x1 4,5 14,0 * 1 1,20 16, E M 160,0 27,0 34,0 192,0 134,0 39,0 52,5 M10x1 4,5 14,0 * 1 1,50 18, E M 95,0 33,0 42,0 127,0 69,0 39,0 53,0 M10x1 4,5 18,0 * 1 1,20 18, E M 120,0 33,0 42,0 152,0 94,0 39,0 53,0 M10x1 4,5 18,0 * 1 1,50 20, E M 100,0 33,0 42,0 132,0 74,0 41,0 55,5 M10x1 4,5 18,0 * 1 1,20 20, E M 120,0 33,0 42,0 152,0 94,0 41,0 55,5 M10x1 4,5 18,0 * 1 1,40 20, E M 160,0 33,0 42,0 192,0 134,0 41,0 55,5 M10x1 4,5 18,0 * 1 1,80 25, E M 115,0 44,0 53,0 147,0 89,0 47,0 63,5 M10x1 4,5 23,5 * 1 1,80 25, E M 160,0 44,0 53,0 192,0 134,0 47,0 63,5 M10x1 4,5 23,5 * 1 2,50 32, E M 120,0 44,0 53,0 152,0 94,0 51,0 70,0 M10x1 4,5 23,5 * 1 1,70 * Hasonló mint DIN Kiegészítők DCBN-DCBX Kiegyensúlyozó csavarok ZQ01 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában MQL1 hűtő csövekhez és beállító csavarokhoz, lásd az 262, 264 old. MQL2 hűtő csövekhez és beállító csavarokhoz, lásd az , 278 old. 251

254 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M típus Shrinkfit befogók, DIN típus DIN Metrikus HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Kialakítva az MQL1 és MQL2 kiegészítőkhöz, külön rendelendő Gép oldal Kúp Munkadarab oldal DCBN-DCBX Rendelési és termék Méretek mm-ben mm szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP TDZ mm BHTA RL mm * Kiegyensúlyozás HSK-A100 6, E M 85,0 21,0 27,0 135,0 56,0 22,0 37,5 M5x0.8 4,5 10,5 * 1 2,20 6, E M 120,0 21,0 27,0 170,0 91,0 22,0 37,5 M5x0.8 4,5 10,5 * 1 2,40 6, E M 160,0 21,0 27,0 210,0 131,0 22,0 37,5 M5x0.8 4,5 10,5 * 1 2,60 8, E M 85,0 21,0 27,0 135,0 56,0 26,0 38,0 M6x1 4,5 10,5 * 1 2,20 8, E M 120,0 21,0 27,0 170,0 91,0 26,0 38,0 M6x1 4,5 10,5 * 1 2,40 8, E M 160,0 21,0 27,0 210,0 131,0 26,0 38,0 M6x1 4,5 10,5 * 1 2,60 10, E M 90,0 24,0 32,0 140,0 61,0 31,0 43,5 M8x1 4,5 13,0 * 1 2,30 10, E M 120,0 24,0 32,0 170,0 91,0 31,0 43,5 M8x1 4,5 13,0 * 1 2,50 10, E M 160,0 24,0 32,0 210,0 131,0 31,0 43,5 M8x1 4,5 13,0 * 1 2,70 * Hasonló mint DIN Kiegészítők DCBN-DCBX Kiegyensúlyozó csavarok ZQ01 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában MQL1 hűtő csövekhez és beállító csavarokhoz, lásd az 262, 264 old. MQL2 hűtő csövekhez és beállító csavarokhoz, lásd az , 278 old. 252

255 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M típus Shrinkfit befogók, DIN típus DIN Metrikus HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Kialakítva az MQL1 és MQL2 kiegészítőkhöz, külön rendelendő Gép oldal Kúp Munkadarab oldal DCBN-DCBX Rendelési és termék Méretek mm-ben mm szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP TDZ mm BHTA RL mm * Kiegyensúlyozás HSK-A100 12, E M 95,0 24,0 32,0 145,0 66,0 34,0 48,0 M10x1 4,5 13,0 * 1 2,30 12, E M 120,0 24,0 32,0 170,0 91,0 34,0 48,0 M10x1 4,5 13,0 * 1 2,50 12, E M 160,0 24,0 32,0 210,0 131,0 34,0 48,0 M10x1 4,5 13,0 * 1 2,70 14, E M 95,0 27,0 34,0 145,0 66,0 34,0 49,0 M10x1 4,5 14,0 * 1 2,40 16, E M 100,0 27,0 34,0 150,0 71,0 39,0 52,5 M10x1 4,5 14,0 * 1 2,40 16, E M 130,0 27,0 34,0 180,0 101,0 39,0 52,5 M10x1 4,5 14,0 1 2,60 16, E M 160,0 27,0 34,0 210,0 131,0 39,0 52,5 M10x1 4,5 14,0 * 1 2,80 18, E M 100,0 33,0 42,0 150,0 71,0 39,0 53,0 M10x1 4,5 18,0 * 1 2,60 20, E M 105,0 33,0 42,0 155,0 76,0 41,0 55,5 M10x1 4,5 18,0 * 1 2,60 20, E M 130,0 33,0 42,0 180,0 101,0 41,0 55,5 M10x1 4,5 18,0 1 2,80 20, E M 160,0 33,0 42,0 210,0 131,0 41,0 55,5 M10x1 4,5 18,0 * 1 3,20 25, E M 115,0 44,0 53,0 165,0 86,0 47,0 63,5 M10x1 4,5 23,5 * 1 3,10 25, E M 160,0 44,0 53,0 210,0 131,0 47,0 63,5 M10x1 4,5 23,5 * 1 3,90 32, E M 120,0 44,0 53,0 170,0 91,0 51,0 70,0 M10x1 4,5 23,5 * 1 3,10 * Hasonló mint DIN Kiegészítők DCBN-DCBX Kiegyensúlyozó csavarok ZQ01 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában MQL1 hűtő csövekhez és beállító csavarokhoz, lásd az 262, 264 old. MQL2 hűtő csövekhez és beállító csavarokhoz, lásd az , 278 old. 253

256 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M típus Shrinkfit befogók, DIN típus DIN Inch HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Kialakítva az MQL1 és MQL2 kiegészítőkhöz, külön rendelendő Gép oldal Kúp Kiegyensúlyozás Munkadarab oldal DCBN- Rendelési és termék Méretek inch-ben DCBX inch szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP TDZ mm BHTA RL inch * HSK-A E M M5x0.8 4, * E M M5x0.8 4, * E M M5x0.8 4, * E M M6x1 4, * E M M6x1 4, * E M M6x1 4, * E M M8x1 4, * E M M8x1 4, * E M M8x1 4, * * Hasonló mint DIN Kiegészítők DCBN-DCBX Kiegyensúlyozó csavarok ZQ01 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában MQL1 hűtő csövekhez és beállító csavarokhoz, lásd az 263, 265 old. MQL2 hűtő csövekhez és beállító csavarokhoz, lásd az , 279 old. 254

257 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M típus Shrinkfit befogók, DIN típus DIN Inch HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Kialakítva az MQL1 és MQL2 kiegészítőkhöz, külön rendelendő Gép oldal Kúp Kiegyensúlyozás Munkadarab oldal DCBN- Rendelési és termék Méretek inch-ben DCBX inch szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP TDZ mm BHTA RL inch * HSK-A E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * * Hasonló mint DIN Kiegészítők DCBN-DCBX Kiegyensúlyozó csavarok ZQ01 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában MQL1 hűtő csövekhez és beállító csavarokhoz, lásd az 263, 265 old. MQL2 hűtő csövekhez és beállító csavarokhoz, lásd az , 279 old. 255

258 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M típus Shrinkfit befogók, DIN típus DIN Inch HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Kialakítva az MQL1 és MQL2 kiegészítőkhöz, külön rendelendő Gép oldal Kúp Kiegyensúlyozás Munkadarab oldal DCBN- Rendelési és termék Méretek inch-ben DCBX inch szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP TDZ mm BHTA RL inch * HSK-A E M M5x0.8 4, * E M M5x0.8 4, * E M M5x0.8 4, * E M M6x1 4, * E M M6x1 4, * E M M6x1 4, * E M M8x1 4, * E M M8x1 4, * E M M8x1 4, * * Hasonló mint DIN Kiegészítők DCBN-DCBX Kiegyensúlyozó csavarok ZQ01 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában MQL1 hűtő csövekhez és beállító csavarokhoz, lásd az 263, 265 old. MQL2 hűtő csövekhez és beállító csavarokhoz, lásd az , 279 old. 256

259 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M típus Shrinkfit befogók, DIN típus DIN Inch HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Kialakítva az MQL1 és MQL2 kiegészítőkhöz, külön rendelendő Gép oldal Kúp Kiegyensúlyozás Munkadarab oldal DCBN- Rendelési és termék Méretek inch-ben DCBX inch szám Megnevezés LPR BD1 BD2 OAL LB LSC CBDP TDZ mm BHTA RL inch * HSK-A E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * E M M10x1 4, * * Hasonló mint DIN Kiegészítők DCBN-DCBX Kiegyensúlyozó csavarok ZQ01 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában MQL1 hűtő csövekhez és beállító csavarokhoz, lásd az 263, 265 old. MQL2 hűtő csövekhez és beállító csavarokhoz, lásd az , 279 old. 257

260 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M1 Zsugor befogók MQL1, DIN típus DIN Metrikus HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL1-hez beállító csavarral és hűtőcsővel Gép oldal Kúp HSK- A63 Munkadarab oldal DCBN- DCBX mm Rendelési és termék szám Megnevezés 6, E M1 6, E M1 6, E M1 8, E M1 8, E M1 8, E M1 10, E M1 10, E M1 10, E M1 12, E M1 12, E M1 12, E M1 14, E M1 14, E M1 16, E M1 16, E M1 16, E M1 18, E M1 18, E M1 20, E M1 20, E M1 20, E M1 25, E M1 25, E M1 32, E M1 Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL1 Ütköző csavar MQL1 E M 20E MQL106S E M 20E MQL106L E M 20E MQL106L E M 20E MQL108S E M 20E MQL108L E M 20E MQL108L E M 20E MQL110S E M 20E MQL110L E M 20E MQL110L E M 20E MQL112S E M 20E MQL112L E M 20E MQL112L E M 20E MQL114S E M 20E MQL114L E M 20E MQL116S E M 20E MQL116L E M 20E MQL116L E M 20E MQL118S E M 20E MQL118L E M 20E MQL120S E M 20E MQL120L E M 20E MQL120L E M 20E MQL125S E M 20E MQL125L E M 20E MQL132S Méretek mm-ben LPR LB LFN-LF * TDZ mm 80,0 54,0 44,0-54,0 * M5x0.8 0,90 120,0 94,0 84,0-94,0 * M5x0.8 1,10 160,0 134,0 124,0-134,0 * M5x0.8 1,30 80,0 54,0 44,0-54,0 * M6x1 0,90 120,0 94,0 84,0-94,0 * M6x1 1,10 160,0 134,0 124,0-134,0 * M6x1 1,20 85,0 59,0 44,0-54,0 * M8x1 1,00 120,0 94,0 79,0-89,0 * M8x1 1,20 160,0 134,0 119,0-129,0 * M8x1 1,40 90,0 64,0 44,0-54,0 * M10x1 1,00 120,0 94,0 74,0-84,0 * M10x1 1,20 160,0 134,0 114,0-124,0 * M10x1 1,40 90,0 64,0 44,0-54,0 * M10x1 1,00 120,0 94,0 74,0-84,0 * M10x1 1,20 95,0 69,0 46,0-56,0 * M10x1 1,10 120,0 94,0 71,0-81,0 * M10x1 1,20 160,0 134,0 111,0-121,0 * M10x1 1,50 95,0 69,0 46,0-56,0 * M10x1 1,20 120,0 94,0 71,0-81,0 * M10x1 1,50 100,0 74,0 49,0-59,0 * M10x1 1,30 120,0 94,0 69,0-79,0 * M10x1 1,50 160,0 134,0 109,0-119,0 * M10x1 1,90 115,0 89,0 58,0-68,0 * M10x1 1,80 160,0 134,0 103,0-113,0 * M10x1 2,60 120,0 94,0 59,0-69,0 * M10x1 1,70 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL1 kiegészítőkről, lásd a 262, 264 old. * Hasonló mint DIN

261 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M1 Zsugor befogók MQL1, DIN típus DIN Metrikus HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL1-hez beállító csavarral és hűtőcsővel Gép oldal Kúp HSK- A100 Munkadarab oldal DCBN- DCBX mm Rendelési és termék szám Megnevezés 6, E M1 6, E M1 6, E M1 8, E M1 8, E M1 8, E M1 10, E M1 10, E M1 10, E M1 12, E M1 12, E M1 12, E M1 14, E M1 16, E M1 16, E M1 16, E M1 18, E M1 20, E M1 20, E M1 20, E M1 25, E M1 25, E M1 32, E M1 Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL1 Ütköző csavar MQL1 E M 20E9306M1 19MQL106S E M 20E9306M1 19MQL106L E M 20E9306M1 19MQL106L E M 20E9306M1 19MQL108S E M 20E9306M1 19MQL108L E M 20E9306M1 19MQL108L E M 20E9306M1 19MQL110S E M 20E9306M1 19MQL110L E M 20E9306M1 19MQL110L E M 20E9306M1 19MQL112S E M 20E9306M1 19MQL112L E M 20E9306M1 19MQL112L E M 20E9306M1 19MQL114S E M 20E9306M1 19MQL116S E M 20E9306M1 19MQL116L E M 20E9306M1 19MQL116L E M 20E9306M1 19MQL118S E M 20E9306M1 19MQL120S E M 20E9306M1 19MQL120L E M 20E9306M1 19MQL120L E M 20E9306M1 19MQL125S E M 20E9306M1 19MQL125L E M 20E9306M1 19MQL132S Méretek mm-ben LPR LB LFN-LF * TDZ mm 85,0 56,0 49,0-59,0 * M5x0.8 2,30 120,0 91,0 84,0-94,0 * M5x0.8 2,50 160,0 131,0 124,0-134,0 * M5x0.8 2,60 85,0 56,0 49,0-59,0 * M6x1 2,30 120,0 91,0 84,0-94,0 * M6x1 2,50 160,0 131,0 124,0-134,0 * M6x1 2,60 90,0 61,0 49,0-59,0 * M8x1 2,40 120,0 91,0 79,0-89,0 * M8x1 2,60 160,0 131,0 119,0-129,0 * M8x1 2,80 95,0 66,0 49,0-59,0 * M10x1 2,40 120,0 91,0 74,0-84,0 * M10x1 2,50 160,0 131,0 114,0-124,0 * M10x1 2,80 95,0 66,0 49,0-59,0 * M10x1 2,50 100,0 71,0 51,0-61,0 * M10x1 2,50 130,0 101,0 81,0-91,0 M10x1 2,70 160,0 131,0 111,0-121,0 * M10x1 2,90 100,0 71,0 51,0-61,0 * M10x1 2,60 105,0 76,0 54,0-64,0 * M10x1 2,70 130,0 101,0 79,0-89,0 M10x1 2,90 160,0 131,0 109,0-119,0 * M10x1 3,20 115,0 86,0 58,0-68,0 * M10x1 3,20 160,0 131,0 103,0-113,0 * M10x1 4,00 120,0 91,0 59,0-69,0 * M10x1 3,10 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL1 kiegészítőkről, lásd a 262, 264 old. * Hasonló mint DIN

262 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M1 Zsugor befogók MQL1, DIN típus DIN Inch HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL1-hez beállító csavarral és hűtőcsővel Gép oldal Kúp HSK- A63 Munkadarab oldal DCBN- DCBX inch Rendelési és termék szám Megnevezés E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M1 Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL1 Ütköző csavar MQL1 E M 20E MQL106S E M 20E MQL106L E M 20E MQL106L E M 20E MQL108S E M 20E MQL108L E M 20E MQL108L E M 20E MQL110S E M 20E MQL110L E M 20E MQL110L E M 20E MQL112S E M 20E MQL112L E M 20E MQL112L E M 20E MQL114S E M 20E MQL114L E M 20E MQL116S E M 20E MQL116L E M 20E MQL116L E M 20E MQL118S E M 20E MQL118L E M 20E MQL120S E M 20E MQL120L E M 20E MQL120L E M 20E MQL125S E M 20E MQL125L E M 20E MQL132S Méretek inch-ben LPR LB LFN-LF * TDZ mm * M5x * M5x * M5x * M6x * M6x * M6x * M8x * M8x * M8x * M10x * M10x * M10x * M10x * M10x * M10x * M10x * M10x * M10x * M10x * M10x * M10x * M10x * M10x * M10x * M10x Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL1 kiegészítőkről, lásd a 263, 265 old. * Hasonló mint DIN

263 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M1 Zsugor befogók MQL1, DIN típus DIN Inch HSK-A/ ISO A Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL1-hez beállító csavarral és hűtőcsővel Gép oldal Kúp HSK- A100 Munkadarab oldal DCBN- DCBX inch Rendelési és termék szám Megnevezés E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M1 Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL1 Ütköző csavar MQL1 E M 20E9306M1 19MQL106S E M 20E9306M1 19MQL106L E M 20E9306M1 19MQL106L E M 20E9306M1 19MQL108S E M 20E9306M1 19MQL108L E M 20E9306M1 19MQL108L E M 20E9306M1 19MQL110S E M 20E9306M1 19MQL110L E M 20E9306M1 19MQL110L E M 20E9306M1 19MQL112S E M 20E9306M1 19MQL112L E M 20E9306M1 19MQL112L E M 20E9306M1 19MQL114S E M 20E9306M1 19MQL116S E M 20E9306M1 19MQL116L E M 20E9306M1 19MQL116L E M 20E9306M1 19MQL118S E M 20E9306M1 19MQL120S E M 20E9306M1 19MQL120L E M 20E9306M1 19MQL120L E M 20E9306M1 19MQL125S E M 20E9306M1 19MQL125L E M 20E9306M1 19MQL132S Méretek inch-ben LPR LB LFN-LF * TDZ mm * M5x * M5x * M5x * M6x * M6x * M6x * M8x * M8x * M8x * M10x * M10x * M10x * M10x * M10x M10x * M10x * M10x * M10x M10x * M10x * M10x * M10x * M10x Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL1 kiegészítőkről, lásd a 263, 265 old. * Hasonló mint DIN

264 Felszerszámozás Shrinkfi t befogók, MQL típus Kiegészítők, hűtőcső MQL1-hez DIN Metrikus 1-es kivitel 2-es kivitel Méret CND mm Rendelési és termék szám Megnevezés Méretek mm-ben BD1 BD2 OAL LB1 LB2 CNDP TDZ mm BHTA Kivitel HSK-A63 & HSK-E63 HSK-A100 & HSK-E100 8, E ,0 36,5 12,0 24,5 8,0 M18x1 1,0 1 0,03 8, E9306M1 44,0 16,0 28,0 12,0 M24x1.5 1,0 2 0,1 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK hűtőcsövek meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 262

265 Felszerszámozás Shrinkfi t befogók, MQL típus Kiegészítők, hűtőcső MQL1-hez DIN Inch 1-es kivitel 2-es kivitel Méret CND inch Rendelési és termék szám Megnevezés Méretek inch-ben BD1 BD2 OAL LB1 LB2 CNDP TDZ mm BHTA Kivitel HSK-A63 & HSK-E63 HSK-A100 & HSK-E E M18x1 1, E9306M M24x1.5 1, Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK hűtőcsövek meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 263

266 Felszerszámozás Shrinkfi t befogók, MQL típus Kiegészítők, beállító csavar MQL1-hez DIN Metrikus 1-es kivitel 2-es kivitel Kúpos kapcsolódó felület az MQL szerszámhoz a DIN nak megfelelően Megnevezés CND mm Rendelési és termék szám Megnevezés Méretek mm-ben BD1 BD2 OAL LB1 LB2 LB3 LB4 WF CNT mm BHTA Kivitel Rövid Hosszú 3, MQL106S 5,8 17,0 1,5 12,0 15,5 2,5 M5 90,0 1 0,1 3, MQL108S 7,8 18,0 2,5 12,0 15,5 3,0 M6 90,0 1 0,1 4, MQL110S 9,8 18,0 3,0 12,0 15,0 4,0 M8x1 90,0 1 0,1 5, MQL112S 11,8 18,0 3,0 11,0 15,0 5,0 M10x1 90,0 1 0,1 5, MQL114S 13,8 19,5 4,0 12,5 15,5 5,0 M10x1 90,0 1 0,1 5, MQL116S 15,8 22,0 5,0 12,0 17,0 5,0 M10x1 90,0 1 0,1 5, MQL118S 17,8 22,0 6,0 12,0 16,0 5,0 M10x1 90,0 1 0,1 5, MQL120S 19,8 23,5 7,0 12,0 16,5 5,0 M10x1 90,0 1 0,1 5, MQL125S 24,8 27,5 9,5 13,0 18,0 5,0 M10x1 90,0 1 0,1 5, MQL132S 31,8 30,5 13,0 13,0 17,5 5,0 M10x1 90,0 1 0,1 3, MQL106L 4,1 5,8 34,0 1,5 15,0 30,0 32,5 2,5 M5x0.8 90,0 2 0,1 3, MQL108L 4,9 7,8 34,0 2,5 15,0 29,0 31,5 3,0 M6x1 90,0 2 0,1 4, MQL110L 6,9 9,8 35,0 3,0 15,0 28,0 32,0 4,0 M8x1 90,0 2 0,1 5, MQL112L 8,9 11,8 35,0 3,0 15,0 27,0 32,0 5,0 M10x1 90,0 2 0,1 5, MQL114L 8,9 13,8 35,5 4,0 15,5 26,0 31,5 5,0 M10x1 90,0 2 0,1 5, MQL116L 8,9 15,8 37,0 5,0 15,0 27,0 32,0 5,0 M10x1 90,0 2 0,1 5, MQL118L 8,9 17,8 37,5 6,0 15,5 26,0 31,5 5,0 M10x1 90,0 2 0,1 5, MQL120L 8,9 19,8 40,0 7,0 15,0 28,0 33,0 5,0 M10x1 90,0 2 0,1 5, MQL125L 8,9 24,8 44,0 9,5 15,0 29,0 34,5 5,0 M10x1 90,0 2 0,1 5, MQL132L 8,9 31,8 45,0 13,0 14,0 27,0 32,0 5,0 M10x1 90,0 2 0,1 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 264

267 Felszerszámozás Shrinkfi t befogók, MQL típus Kiegészítők, beállító csavar MQL1-hez DIN Inch 1-es kivitel 2-es kivitel Kúpos kapcsolódó felület az MQL szerszámhoz a DIN nak megfelelően Megnevezés CND inch Rendelési és termék szám Megnevezés Méretek inch-ben BD1 BD2 OAL LB1 LB2 LB3 LB4 WF CNT mm BHTA Kivitel Rövid Hosszú MQL106S M5 90, MQL108S M6 90, MQL110S M8x1 90, MQL112S M10x1 90, MQL114S M10x1 90, MQL116S M10x1 90, MQL118S M10x1 90, MQL120S M10x1 90, MQL125S M10x1 90, MQL132S M10x1 90, MQL106L M5x0.8 90, MQL108L M6x1 90, MQL110L M8x1 90, MQL112L M10x1 90, MQL114L M10x1 90, MQL116L M10x1 90, MQL118L M10x1 90, MQL120L M10x1 90, MQL125L M10x1 90, MQL132L M10x1 90, Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 265

268 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M2 Zsugor befogók MQL2 Metrikus HSK-A/ ISO A TDZ TDZ Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL2-höz beállító csavarral és hűtőcsővel ADIF1: ADIF1: csövek csövek belső belső keresztmetszete Gép oldal Kúp HSK- A63 Munkadarab oldal DCBN- DCBX mm ADIF1 mm 2 Rendelési és termék szám Megnevezés 6, E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M2-4.0 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL2 kiegészítőkről, lásd a , 278 old. Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL2 Ütköző csavar MQL2 E M 20E9304M2A02 19MQL2A01 E M 20E9304M2B02 19MQL2B01 E M 20E9304M2A06 19MQL2A01 E M 20E9304M2B09 19MQL2B01 E M 20E9304M2A10 19MQL2A01 E M 20E9304M2B16 19MQL2B01 E M 20E9304M2A02 19MQL2A02 E M 20E9304M2B02 19MQL2B02 E M 20E9304M2A06 19MQL2A02 E M 20E9304M2B09 19MQL2B02 E M 20E9304M2A10 19MQL2A02 E M 20E9304M2B16 19MQL2B02 E M 20E9304M2A02 19MQL2A03 E M 20E9304M2B02 19MQL2B03 E M 20E9304M2A05 19MQL2A03 E M 20E9304M2B08 19MQL2B03 E M 20E9304M2A09 19MQL2A03 E M 20E9304M2B15 19MQL2B03 E M 20E9304M2A01 19MQL2A04 E M 20E9304M2B01 19MQL2B04 E M 20E9304M2C01 19MQL2C01 E M 20E9304M2A04 19MQL2A04 E M 20E9304M2B07 19MQL2B04 E M 20E9304M2C06 19MQL2C01 E M 20E9304M2A08 19MQL2A04 E M 20E9304M2B14 19MQL2B04 E M 20E9304M2C11 19MQL2C01 E M 20E9304M2A01 19MQL2A05 E M 20E9304M2B01 19MQL2B05 E M 20E9304M2C01 19MQL2C02 E E9304M2A04 19MQL2A05 E M 20E9304M2B07 19MQL2B05 E M 20E9304M2C06 19MQL2C02 E M 20E9304M2A01 19MQL2A06 E M 20E9304M2B01 19MQL2B06 E M 20E9304M2C01 19MQL2C03 E M 20E9304M2A03 19MQL2A06 E M 20E9304M2B06 19MQL2B06 E M 20E9304M2C05 19MQL2C03 E M 20E9304M2A07 19MQL2A06 E M 20E9304M2B13 19MQL2B06 E M 20E9304M2C10 19MQL2C03 Méretek mm-ben LPR LB LFN-LF TDZ mm 80,0 54,0 44,0-54,0 M5x0.8 0,90 80,0 54,0 44,0-54,0 M5x0.8 0,90 120,0 94,0 84,0-94,0 M5x0.8 1,10 120,0 94,0 84,0-94,0 M5x0.8 1,10 160,0 134,0 124,0-134,0 M5x0.8 1,30 160,0 134,0 124,0-134,0 M5x0.8 1,30 80,0 54,0 44,0-54,0 M6x1 0,90 80,0 54,0 44,0-54,0 M6x1 0,90 120,0 94,0 84,0-94,0 M6x1 1,10 120,0 94,0 84,0-94,0 M6x1 1,10 160,0 134,0 124,0-134,0 M6x1 1,30 160,0 134,0 124,0-134,0 M6x1 1,30 85,0 59,0 44,0-54,0 M8x1 1,00 85,0 59,0 44,0-54,0 M8x1 1,00 120,0 94,0 79,0-89,0 M8x1 1,20 120,0 94,0 79,0-89,0 M8x1 1,20 160,0 134,0 119,0-129,0 M8x1 1,40 160,0 134,0 119,0-129,0 M8x1 1,40 90,0 64,0 44,0-54,0 M10x1 1,00 90,0 64,0 44,0-54,0 M10x1 1,00 90,0 64,0 44,0-54,0 M10x1 1,00 120,0 94,0 74,0-84,0 M10x1 1,20 120,0 94,0 74,0-84,0 M10x1 1,20 120,0 94,0 74,0-84,0 M10x1 1,20 160,0 134,0 114,0-124,0 M10x1 1,40 160,0 134,0 114,0-124,0 M10x1 1,40 160,0 134,0 114,0-124,0 M10x1 1,40 90,0 64,0 44,0-54,0 M10x1 1,10 90,0 64,0 44,0-54,0 M10x1 1,10 90,0 64,0 44,0-54,0 M10x1 1,10 120,0 94,0 74,0-84,0 M10x1 1,30 120,0 94,0 74,0-84,0 M10x1 1,30 120,0 94,0 74,0-84,0 M10x1 1,30 95,0 69,0 46,0-56,0 M10x1 1,10 95,0 69,0 46,0-56,0 M10x1 1,10 95,0 69,0 46,0-56,0 M10x1 1,10 120,0 94,0 71,0-81,0 M10x1 1,20 120,0 94,0 71,0-81,0 M10x1 1,20 120,0 94,0 71,0-81,0 M10x1 1,20 160,0 134,0 111,0-121,0 M10x1 1,50 160,0 134,0 111,0-121,0 M10x1 1,50 160,0 134,0 111,0-121,0 M10x1 1,50 266

269 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M2 Zsugor befogók MQL2 Metrikus HSK-A/ ISO A TDZ TDZ Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL2-höz beállító csavarral és hűtőcsővel ADIF1: ADIF1: csövek csövek belső belső keresztmetszete Gép oldal Kúp HSK- A63 Munkadarab oldal DCBN- DCBX mm ADIF1 mm 2 Rendelési és termék szám Megnevezés 18, E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M2-5.3 Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL2 Ütköző csavar MQL2 E M 20E9304M2A01 19MQL2A07 E M 20E9304M2B01 19MQL2B07 E M 20E9304M2C01 19MQL2C04 E M 20E9304M2A03 19MQL2A07 E M 20E9304M2B06 19MQL2B07 E M 20E9304M2C05 19MQL2C04 E M 20E9304M2B01 19MQL2B08 E M 20E9304M2C01 19MQL2C05 E M 20E9304M2D01 19MQL2D01 E M 20E9304M2B05 19MQL2B08 E M 20E9304M2C04 19MQL2C05 E M 20E9304M2D04 19MQL2D01 E M 20E9304M2B12 19MQL2B08 E M 20E9304M2C09 19MQL2C05 E M 20E9304M2D07 19MQL2D01 E M 20E9304M2B03 19MQL2B09 E M 20E9304M2C02 19MQL2C06 E M 20E9304M2D02 19MQL2D02 E M 20E9304M2B11 19MQL2B09 E M 20E9304M2C08 19MQL2C06 E M 20E9304M2D06 19MQL2D02 E M 20E9304M2B03 19MQL2B10 E M 20E9304M2C02 19MQL2C07 E M 20E9304M2D02 19MQL2D03 Méretek mm-ben LPR LB LFN-LF TDZ mm 95,0 69,0 46,0-56,0 M10x1 1,20 95,0 69,0 46,0-56,0 M10x1 1,20 95,0 69,0 46,0-56,0 M10x1 1,20 120,0 94,0 71,0-81,0 M10x1 1,50 120,0 94,0 71,0-81,0 M10x1 1,50 120,0 94,0 71,0-81,0 M10x1 1,50 100,0 74,0 49,0-59,0 M10x1 1,30 100,0 74,0 49,0-59,0 M10x1 1,30 100,0 74,0 49,0-59,0 M10x1 1,30 120,0 94,0 69,0-79,0 M10x1 1,50 120,0 94,0 69,0-79,0 M10x1 1,50 120,0 94,0 69,0-79,0 M10x1 1,50 160,0 134,0 109,0-119,0 M10x1 1,90 160,0 134,0 109,0-119,0 M10x1 1,90 160,0 134,0 109,0-119,0 M10x1 1,90 115,0 89,0 58,0-68,0 M10x1 1,90 115,0 89,0 58,0-68,0 M10x1 1,80 115,0 89,0 58,0-68,0 M10x1 1,80 160,0 134,0 103,0-113,0 M10x1 2,60 160,0 134,0 103,0-113,0 M10x1 2,60 160,0 134,0 103,0-113,0 M10x1 2,60 120,0 94,0 59,0-69,0 M10x1 1,70 120,0 94,0 59,0-69,0 M10x1 1,70 120,0 94,0 59,0-69,0 M10x1 1,70 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL2 kiegészítőkről, lásd a , 278 old. 267

270 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M2 Zsugor befogók MQL2 Metrikus HSK-A/ ISO A TDZ TDZ Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL2-höz beállító csavarral és hűtőcsővel ADIF1: ADIF1: csövek csövek belső belső keresztmetszete Gép oldal Kúp HSK- A100 Munkadarab oldal DCBN- DCBX mm ADIF1 mm 2 Rendelési és termék szám Megnevezés 6, E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M2-4.0 Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL2 Ütköző csavar MQL2 E M 20E9306M2A02 19MQL2A01 E M 20E9306M2B02 19MQL2B01 E M 20E9306M2A05 19MQL2A01 E M 20E9306M2B06 19MQL2B01 E M 20E9306M2A09 19MQL2A01 E M 20E9306M2B12 19MQL2B01 E M 20E9306M2A02 19MQL2A02 E M 20E9306M2B02 19MQL2B02 E M 20E9306M2A05 19MQL2A02 E M 20E9306M2B06 19MQL2B02 E M 20E9306M2A09 19MQL2A02 E M 20E9306M2B12 19MQL2B02 E M 20E9306M2A02 19MQL2A03 E M 20E9306M2B02 19MQL2B03 E M 20E9306M2A04 19MQL2A03 E M 20E9306M2B04 19MQL2B03 E M 20E9306M2A08 19MQL2A03 E M 20E9306M2B11 19MQL2B03 E M 20E9306M2A01 19MQL2A04 E M 20E9306M2B01 19MQL2B04 E M 20E9306M2C01 19MQL2C01 E M 20E9306M2A03 19MQL2A04 E M 20E9306M2B03 19MQL2B04 E M 20E9306M2C02 19MQL2C01 E M 20E9306M2A07 19MQL2A04 E M 20E9306M2B10 19MQL2B04 E M 20E9306M2C08 19MQL2C01 E M 20E9306M2A01 19MQL2A05 E M 20E9306M2B01 19MQL2B05 E M 20E9306M2C01 19MQL2C02 E M 20E9306M2A01 19MQL2A06 E M 20E9306M2B01 19MQL2B06 E M 20E9306M2C01 19MQL2C03 E M 20E9306M2A04 19MQL2A06 E M 20E9306M2B04 19MQL2B06 E M 20E9306M2C03 19MQL2C03 E M 20E9306M2A06 19MQL2A06 E M 20E9306M2B09 19MQL2B06 E M2 20E9306M2C07 19MQL2C03 Méretek mm-ben LPR LB LFN-LF TDZ mm 85,0 56,0 49,0-59,0 M5x0.8 2,30 85,0 56,0 49,0-59,0 M5x0.8 2,30 120,0 91,0 84,0-94,0 M5x0.8 2,50 120,0 91,0 84,0-94,0 M5x0.8 2,50 160,0 131,0 124,0-134,0 M5x0.8 2,70 160,0 131,0 124,0-134,0 M5x0.8 2,70 85,0 56,0 49,0-59,0 M6x1 2,30 85,0 56,0 49,0-59,0 M6x1 2,30 120,0 91,0 84,0-94,0 M6x1 2,50 120,0 91,0 84,0-94,0 M6x1 2,50 160,0 131,0 124,0-134,0 M6x1 2,60 160,0 131,0 124,0-134,0 M6x1 2,60 90,0 61,0 49,0-59,0 M8x1 2,40 90,0 61,0 49,0-59,0 M8x1 2,40 120,0 91,0 79,0-89,0 M8x1 2,60 120,0 91,0 79,0-89,0 M8x1 2,60 160,0 131,0 119,0-129,0 M8x1 2,80 160,0 131,0 119,0-129,0 M8x1 2,80 95,0 66,0 49,0-59,0 M10x1 2,40 95,0 66,0 49,0-59,0 M10x1 2,40 95,0 66,0 49,0-59,0 M10x1 2,40 120,0 91,0 74,0-84,0 M10x1 2,60 120,0 91,0 74,0-84,0 M10x1 2,60 120,0 91,0 74,0-84,0 M10x1 2,60 160,0 131,0 114,0-124,0 M10x1 2,80 160,0 131,0 114,0-124,0 M10x1 2,80 160,0 131,0 114,0-124,0 M10x1 2,80 95,0 66,0 49,0-59,0 M10x1 2,50 95,0 66,0 49,0-59,0 M10x1 2,50 95,0 66,0 49,0-59,0 M10x1 2,50 100,0 71,0 51,0-61,0 M10x1 2,50 100,0 71,0 51,0-61,0 M10x1 2,50 100,0 71,0 51,0-61,0 M10x1 2,50 130,0 101,0 81,0-91,0 M10x1 2,70 130,0 101,0 81,0-91,0 M10x1 2,70 130,0 101,0 81,0-91,0 M10x1 2,70 160,0 131,0 111,0-121,0 M10x1 2,90 160,0 131,0 111,0-121,0 M10x1 2,90 160,0 131,0 111,0-121,0 M10x1 2,90 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL2 kiegészítőkről, lásd a , 278 old. 268

271 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M2 Zsugor befogók MQL2 Metrikus HSK-A/ ISO A TDZ TDZ Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL2-höz beállító csavarral és hűtőcsővel ADIF1: ADIF1: csövek csövek belső belső keresztmetszete Gép oldal Kúp HSK- A100 Munkadarab oldal DCBN- DCBX mm ADIF1 mm 2 Rendelési és termék szám Megnevezés 18, E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M , E M2-5.3 Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL2 Ütköző csavar MQL2 E M 20E9306M2A01 19MQL2A07 E M 20E9306M2B01 19MQL2B07 E M 20E9306M2C01 19MQL2C04 E M 20E9306M2B01 19MQL2B08 E M 20E9306M2C01 19MQL2C05 E M 20E9306M2D01 19MQL2D01 E M 20E9306M2B03 19MQL2B08 E M 20E9306M2C02 19MQL2C05 E M 20E9306M2D02 19MQL2D01 E M 20E9306M2B08 19MQL2B08 E M 20E9306M2C06 19MQL2C05 E M 20E9306M2D05 19MQL2D01 E M 20E9306M2B01 19MQL2B09 E M 20E9306M2C01 19MQL2C06 E M 20E9306M2D01 19MQL2D02 E M 20E9306M2B07 19MQL2B09 E M 20E9306M2C05 19MQL2C06 E M 20E9306M2D04 19MQL2D02 E M 20E9306M2B01 19MQL2B10 E M 20E9306M2C01 19MQL2C07 E M 20E9306M2D01 19MQL2D03 LPR Méretek mm-ben LB LF min-max TDZ mm 100,0 71,0 51,0-61,0 M10x1 2,60 100,0 71,0 51,0-61,0 M10x1 2,70 100,0 71,0 51,0-61,0 M10x1 2,70 105,0 76,0 54,0-64,0 M10x1 2,70 105,0 76,0 54,0-64,0 M10x1 2,70 105,0 76,0 54,0-64,0 M10x1 2,70 130,0 101,0 79,0-89,0 M10x1 2,90 130,0 101,0 79,0-89,0 M10x1 2,90 130,0 101,0 79,0-89,0 M10x1 2,90 160,0 131,0 109,0-119,0 M10x1 3,30 160,0 131,0 109,0-119,0 M10x1 3,30 160,0 131,0 109,0-119,0 M10x1 3,30 115,0 86,0 58,0-68,0 M10x1 3,20 115,0 86,0 58,0-68,0 M10x1 3,20 115,0 86,0 58,0-68,0 M10x1 3,20 160,0 131,0 103,0-113,0 M10x1 4,00 160,0 131,0 103,0-113,0 M10x1 4,00 160,0 131,0 103,0-113,0 M10x1 4,00 120,0 91,0 59,0-69,0 M10x1 3,10 120,0 91,0 59,0-69,0 M10x1 3,10 120,0 91,0 59,0-69,0 M10x1 3,10 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL2 kiegészítőkről, lásd a , 278 old. 269

272 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M2 Zsugor befogók MQL2 Inch HSK-A/ ISO A TDZ TDZ Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL2-höz beállító csavarral és hűtőcsővel ADIF1: ADIF1: csövek csövek belső belső keresztmetszete Gép oldal Kúp DCBN- DCBX inch HSK- A63 Munkadarab oldal ADIF1 mm 2 Rendelési és termék szám Megnevezés E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M2-4.0 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL2 kiegészítőkről, lásd a , 279 old. Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL2 Ütköző csavar MQL2 E M 20E9304M2A02 19MQL2A01 E M 20E9304M2B02 19MQL2B01 E M 20E9304M2A06 19MQL2A01 E M 20E9304M2B09 19MQL2B01 E M 20E9304M2A10 19MQL2A01 E M 20E9304M2B16 19MQL2B01 E M 20E9304M2A02 19MQL2A02 E M 20E9304M2B02 19MQL2B02 E M 20E9304M2A06 19MQL2A02 E M 20E9304M2B09 19MQL2B02 E M 20E9304M2A10 19MQL2A02 E M 20E9304M2B16 19MQL2B02 E M 20E9304M2A02 19MQL2A03 E M 20E9304M2B02 19MQL2B03 E M 20E9304M2A05 19MQL2A03 E M 20E9304M2B08 19MQL2B03 E M 20E9304M2A09 19MQL2A03 E M 20E9304M2B15 19MQL2B03 E M 20E9304M2A01 19MQL2A04 E M 20E9304M2B01 19MQL2B04 E M 20E9304M2C01 19MQL2C01 E M 20E9304M2A04 19MQL2A04 E M 20E9304M2B07 19MQL2B04 E M 20E9304M2C06 19MQL2C01 E M 20E9304M2A08 19MQL2A04 E M 20E9304M2B14 19MQL2B04 E M 20E9304M2C11 19MQL2C01 E M 20E9304M2A01 19MQL2A05 E M 20E9304M2B01 19MQL2B05 E M 20E9304M2C01 19MQL2C02 E E9304M2A04 19MQL2A05 E M 20E9304M2B07 19MQL2B05 E M 20E9304M2C06 19MQL2C02 E M 20E9304M2A01 19MQL2A06 E M 20E9304M2B01 19MQL2B06 E M 20E9304M2C01 19MQL2C03 E M 20E9304M2A03 19MQL2A06 E M 20E9304M2B06 19MQL2B06 E M 20E9304M2C05 19MQL2C03 E M 20E9304M2A07 19MQL2A06 E M 20E9304M2B13 19MQL2B06 E M 20E9304M2C10 19MQL2C03 Méretek inch-ben LPR LB LFN-LF TDZ mm M5x M5x M5x M5x M5x M5x M6x M6x M6x M6x M6x M6x M8x M8x M8x M8x M8x M8x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x

273 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M2 Zsugor befogók MQL2 Inch HSK-A/ ISO A TDZ TDZ Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL2-höz beállító csavarral és hűtőcsővel ADIF1: ADIF1: csövek csövek belső belső keresztmetszete Gép oldal Kúp DCBN- DCBX inch HSK- A63 Munkadarab oldal ADIF1 mm 2 Rendelési és termék szám Megnevezés E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M2-5.3 Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL2 Ütköző csavar MQL2 E M 20E9304M2A01 19MQL2A07 E M 20E9304M2B01 19MQL2B07 E M 20E9304M2C01 19MQL2C04 E M 20E9304M2A03 19MQL2A07 E M 20E9304M2B06 19MQL2B07 E M 20E9304M2C05 19MQL2C04 E M 20E9304M2B01 19MQL2B08 E M 20E9304M2C01 19MQL2C05 E M 20E9304M2D01 19MQL2D01 E M 20E9304M2B05 19MQL2B08 E M 20E9304M2C04 19MQL2C05 E M 20E9304M2D04 19MQL2D01 E M 20E9304M2B12 19MQL2B08 E M 20E9304M2C09 19MQL2C05 E M 20E9304M2D07 19MQL2D01 E M 20E9304M2B03 19MQL2B09 E M 20E9304M2C02 19MQL2C06 E M 20E9304M2D02 19MQL2D02 E M 20E9304M2B11 19MQL2B09 E M 20E9304M2C08 19MQL2C06 E M 20E9304M2D06 19MQL2D02 E M 20E9304M2B03 19MQL2B10 E M 20E9304M2C02 19MQL2C07 E M 20E9304M2D02 19MQL2D03 Méretek inch-ben LPR LB LFN-LF TDZ mm M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL2 kiegészítőkről, lásd a , 279 old. 271

274 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M2 Zsugor befogók MQL2 Inch HSK-A/ ISO A TDZ TDZ Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL2-höz beállító csavarral és hűtőcsővel ADIF1: ADIF1: csövek csövek belső belső keresztmetszete Gép oldal Kúp DCBN- DCBX inch HSK- A100 Munkadarab oldal ADIF1 mm 2 Rendelési és termék szám Megnevezés E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M2-4.0 Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL2 Ütköző csavar MQL2 E M 20E9306M2A02 19MQL2A01 E M 20E9306M2B02 19MQL2B01 E M 20E9306M2A05 19MQL2A01 E M 20E9306M2B06 19MQL2B01 E M 20E9306M2A09 19MQL2A01 E M 20E9306M2B12 19MQL2B01 E M 20E9306M2A02 19MQL2A02 E M 20E9306M2B02 19MQL2B02 E M 20E9306M2A05 19MQL2A02 E M 20E9306M2B06 19MQL2B02 E M 20E9306M2A09 19MQL2A02 E M 20E9306M2B12 19MQL2B02 E M 20E9306M2A02 19MQL2A03 E M 20E9306M2B02 19MQL2B03 E M 20E9306M2A04 19MQL2A03 E M 20E9306M2B04 19MQL2B03 E M 20E9306M2A08 19MQL2A03 E M 20E9306M2B11 19MQL2B03 E M 20E9306M2A01 19MQL2A04 E M 20E9306M2B01 19MQL2B04 E M 20E9306M2C01 19MQL2C01 E M 20E9306M2A03 19MQL2A04 E M 20E9306M2B03 19MQL2B04 E M 20E9306M2C02 19MQL2C01 E M 20E9306M2A07 19MQL2A04 E M 20E9306M2B10 19MQL2B04 E M 20E9306M2C08 19MQL2C01 E M 20E9306M2A01 19MQL2A05 E M 20E9306M2B01 19MQL2B05 E M 20E9306M2C01 19MQL2C02 E M 20E9306M2A01 19MQL2A06 E M 20E9306M2B01 19MQL2B06 E M 20E9306M2C01 19MQL2C03 E M 20E9306M2A04 19MQL2A06 E M 20E9306M2B04 19MQL2B06 E M 20E9306M2C03 19MQL2C03 E M 20E9306M2A06 19MQL2A06 E M 20E9306M2B09 19MQL2B06 E M2 20E9306M2C07 19MQL2C03 Méretek inch-ben LPR LB LFN-LF TDZ mm M5x M5x M5x M5x M5x M5x M6x M6x M6x M6x M6x M6x M8x M8x M8x M8x M8x M8x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL2 kiegészítőkről, lásd a , 279 old. 272

275 Felszerszámozás Shrinkfi t befogók, MQL típus EPB 5403M2 Zsugor befogók MQL2 Inch HSK-A/ ISO A TDZ TDZ Ütés 3 μm maximum 3 x DCBN-DCBX kinyúláson Szállítva készen az MQL2-höz beállító csavarral és hűtőcsővel ADIF1: ADIF1: csövek csövek belső belső keresztmetszete Gép oldal Kúp DCBN- DCBX inch HSK- A100 Munkadarab oldal ADIF1 mm 2 Rendelési és termék szám Megnevezés E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M E M2-5.3 Szerszám befogók Pótalkatrészek Hűtőfolyadék cső MQL2 Ütköző csavar MQL2 E M 20E9306M2A01 19MQL2A07 E M 20E9306M2B01 19MQL2B07 E M 20E9306M2C01 19MQL2C04 E M 20E9306M2B01 19MQL2B08 E M 20E9306M2C01 19MQL2C05 E M 20E9306M2D01 19MQL2D01 E M 20E9306M2B03 19MQL2B08 E M 20E9306M2C02 19MQL2C05 E M 20E9306M2D02 19MQL2D01 E M 20E9306M2B08 19MQL2B08 E M 20E9306M2C06 19MQL2C05 E M 20E9306M2D05 19MQL2D01 E M 20E9306M2B01 19MQL2B09 E M 20E9306M2C01 19MQL2C06 E M 20E9306M2D01 19MQL2D02 E M 20E9306M2B07 19MQL2B09 E M 20E9306M2C05 19MQL2C06 E M 20E9306M2D04 19MQL2D02 E M 20E9306M2B01 19MQL2B10 E M 20E9306M2C01 19MQL2C07 E M 20E9306M2D01 19MQL2D03 Méretek inch-ben LPR LB LFN-LF TDZ mm M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x M10x Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Részletek a MQL2 kiegészítőkről, lásd a , 279 old. 273

276 Felszerszámozás Shrinkfi t befogók, MQL típus Kiegészítők, hűtőcső MQL2-höz Metrikus Csatlakozó csővel Méret CND mm ADIF1 mm 2 Rendelési és termék szám Megnevezés Méretek mm-ben BD1 BD2 OAL LB1 LB2 LB3 TDZ mm BHTA HSK-A63 & HSK-E63 1, E9304M2A01 12,0 1,9 48,8 11,5 24,3 13,0 M18x1 1,0 0,1 1, E9304M2A02 12,0 1,9 50,0 11,5 24,3 14,2 M18x1 1,0 0,1 1, E9304M2A03 12,0 1,9 73,8 11,5 24,3 38,0 M18x1 1,0 0,1 1, E9304M2A04 12,0 1,9 78,8 11,5 24,3 43,0 M18x1 1,0 0,1 1, E9304M2A05 12,0 1,9 85,0 11,5 24,3 49,2 M18x1 1,0 0,1 1, E9304M2A06 12,0 1,9 90,0 11,5 24,3 54,2 M18x1 1,0 0,1 1, E9304M2A07 12,0 1,9 113,8 11,5 24,3 78,0 M18x1 1,0 0,1 1, E9304M2A08 12,0 1,9 118,8 11,5 24,3 83,0 M18x1 1,0 0,1 1, E9304M2A09 12,0 1,9 125,0 11,5 24,3 89,2 M18x1 1,0 0,1 1, E9304M2A10 12,0 1,9 130,0 11,5 24,3 94,2 M18x1 1,0 0,1 2, E9304M2B01 12,0 2,8 48,8 11,5 24,3 13,0 M18x1 1,0 0,1 2, E9304M2B02 12,0 2,8 50,0 11,5 24,3 14,2 M18x1 1,0 0,1 2, E9304M2B03 12,0 2,8 54,1 11,5 24,3 18,3 M18x1 1,0 0,1 2, E9304M2B04 12,0 2,8 60,8 11,5 24,3 25,0 M18x1 1,0 0,1 2, E9304M2B05 12,0 2,8 70,0 11,5 24,3 34,2 M18x1 1,0 0,1 2, E9304M2B06 12,0 2,8 73,8 11,5 24,3 38,0 M18x1 1,0 0,1 2, E9304M2B07 12,0 2,8 78,8 11,5 24,3 43,0 M18x1 1,0 0,1 2, E9304M2B08 12,0 2,8 85,0 11,5 24,3 49,2 M18x1 1,0 0,1 2, E9304M2B09 12,0 2,8 90,0 11,5 24,3 54,2 M18x1 1,0 0,1 2, E9304M2B10 12,0 2,8 94,1 11,5 24,3 58,3 M18x1 1,0 0,1 2, E9304M2B11 12,0 2,8 99,1 11,5 24,3 63,3 M18x1 1,0 0,1 2, E9304M2B12 12,0 2,8 110,0 11,5 24,3 74,2 M18x1 1,0 0,1 2, E9304M2B13 12,0 2,8 113,8 11,5 24,3 78,0 M18x1 1,0 0,1 2, E9304M2B14 12,0 2,8 118,8 11,5 24,3 83,0 M18x1 1,0 0,1 2, E9304M2B15 12,0 2,8 125,0 11,5 24,3 89,2 M18x1 1,0 0,1 2, E9304M2B16 12,0 2,8 130,0 11,5 24,3 94,2 M18x1 1,0 0,1 3, E9304M2C01 12,0 4,0 48,8 11,5 24,3 13,0 M18x1 1,0 0,1 3, E9304M2C02 12,0 4,0 54,1 11,5 24,3 18,3 M18x1 1,0 0,1 3, E9304M2C03 12,0 4,0 60,8 11,5 24,3 25,0 M18x1 1,0 0,1 3, E9304M2C04 12,0 4,0 70,0 11,5 24,3 34,2 M18x1 1,0 0,1 3, E9304M2C05 12,0 4,0 73,8 11,5 24,3 38,0 M18x1 1,0 0,1 3, E9304M2C06 12,0 4,0 78,8 11,5 24,3 43,0 M18x1 1,0 0,1 3, E9304M2C07 12,0 4,0 94,1 11,5 24,3 58,3 M18x1 1,0 0,1 3, E9304M2C08 12,0 4,0 99,1 11,5 24,3 63,3 M18x1 1,0 0,1 3, E9304M2C09 12,0 4,0 110,0 11,5 24,3 74,2 M18x1 1,0 0,1 3, E9304M2C10 12,0 4,0 113,8 11,5 24,3 78,0 M18x1 1,0 0,1 3, E9304M2C11 12,0 4,0 118,8 11,5 24,3 83,0 M18x1 1,0 0,1 4, E9304M2D01 12,0 5,3 50,0 11,5 24,3 14,2 M18x1 1,0 0,1 4, E9304M2D02 12,0 5,3 54,1 11,5 24,3 18,3 M18x1 1,0 0,1 4, E9304M2D03 12,0 5,3 60,8 11,5 24,3 25,0 M18x1 1,0 0,1 4, E9304M2D04 12,0 5,3 70,0 11,5 24,3 34,2 M18x1 1,0 0,1 4, E9304M2D05 12,0 5,3 94,1 11,5 24,3 58,3 M18x1 1,0 0,1 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK hűtőcsövek meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 274

277 Felszerszámozás Shrinkfi t befogók, MQL típus Kiegészítők, hűtőcső MQL2-höz Metrikus Csatlakozó csővel Méret CND mm ADIF1 mm 2 Rendelési és termék szám Megnevezés Méretek mm-ben BD1 BD2 OAL LB1 LB2 LB3 TDZ mm BHTA HSK-A63 & HSK-E63 HSK-A100 & HSK-E100 4, E9304M2D06 12,0 5,3 99,1 11,5 24,3 63,3 M18x1 1,0 0,1 4, E9304M2D07 12,0 5,3 110,0 11,5 24,3 74,2 M18x1 1,0 0,1 1, E9306M2A01 12,0 1,9 55,1 15,4 28,2 11,5 M24x1.5 1,0 0,1 1, E9306M2A02 12,0 1,9 56,2 15,4 28,2 12,6 M24x1.5 1,0 0,1 1, E9306M2A03 12,0 1,9 80,6 15,4 28,2 37,0 M24x1.5 1,0 0,1 1, E9306M2A04 12,0 1,9 85,1 15,4 28,2 41,5 M24x1.5 1,0 0,1 1, E9306M2A05 12,0 1,9 91,6 15,4 28,2 48,0 M24x1.5 1,0 0,1 1, E9306M2A06 12,0 1,9 115,1 15,4 28,2 71,5 M24x1.5 1,0 0,1 1, E9306M2A07 12,0 1,9 120,1 15,4 28,2 76,5 M24x1.5 1,0 0,1 1, E9306M2A08 12,0 1,9 126,2 15,4 28,2 82,6 M24x1.5 1,0 0,1 1, E9306M2A09 12,0 1,9 131,2 15,4 28,2 87,6 M24x1.5 1,0 0,1 2, E9306M2B01 12,0 2,8 55,1 15,4 28,2 11,5 M24x1.5 1,0 0,1 2, E9306M2B02 12,0 2,8 56,2 15,4 28,2 12,6 M24x1.5 1,0 0,1 2, E9306M2B03 12,0 2,8 80,6 15,4 28,2 37,0 M24x1.5 1,0 0,1 2, E9306M2B04 12,0 2,8 85,1 15,4 28,2 41,5 M24x1.5 1,0 0,1 2, E9306M2B05 12,0 2,8 91,6 15,4 28,2 48,0 M24x1.5 1,0 0,1 2, E9306M2B06 12,0 2,8 95,6 15,4 28,2 52,0 M24x1.5 1,0 0,1 2, E9306M2B07 12,0 2,8 100,6 15,4 28,2 57,0 M24x1.5 1,0 0,1 2, E9306M2B08 12,0 2,8 110,6 15,4 28,2 67,0 M24x1.5 1,0 0,1 2, E9306M2B09 12,0 2,8 115,1 15,4 28,2 71,5 M24x1.5 1,0 0,1 2, E9306M2B10 12,0 2,8 120,1 15,4 28,2 76,5 M24x1.5 1,0 0,1 2, E9306M2B11 12,0 2,8 126,2 15,4 28,2 82,6 M24x1.5 1,0 0,1 2, E9306M2B12 12,0 2,8 131,2 15,4 28,2 87,6 M24x1.5 1,0 0,1 3, E9306M2C01 12,0 4,0 55,1 15,4 28,2 11,5 M24x1.5 1,0 0,1 3, E9306M2C02 12,0 4,0 80,6 15,4 28,2 37,0 M24x1.5 1,0 0,1 3, E9306M2C03 12,0 4,0 85,1 15,4 28,2 41,5 M24x1.5 1,0 0,1 3, E9306M2C04 12,0 4,0 95,6 15,4 28,2 52,0 M24x1.5 1,0 0,1 3, E9306M2C05 12,0 4,0 100,6 15,4 28,2 57,0 M24x1.5 1,0 0,1 3, E9306M2C06 12,0 4,0 110,6 15,4 28,2 67,0 M24x1.5 1,0 0,1 3, E9306M2C07 12,0 4,0 115,1 15,4 28,2 71,5 M24x1.5 1,0 0,1 3, E9306M2C08 12,0 4,0 120,1 15,4 28,2 76,5 M24x1.5 1,0 0,1 4, E9306M2D01 12,0 5,3 55,6 15,4 28,2 12,0 M24x1.5 1,0 0,1 4, E9306M2D02 12,0 5,3 80,6 15,4 28,2 37,0 M24x1.5 1,0 0,1 4, E9306M2D03 12,0 5,3 95,6 15,4 28,2 52,0 M24x1.5 1,0 0,1 4, E9306M2D04 12,0 5,3 100,6 15,4 28,2 57,0 M24x1.5 1,0 0,1 4, E9306M2D05 12,0 5,3 110,6 15,4 28,2 67,0 M24x1.5 1,0 0,1 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK hűtőcsövek meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 275

278 Felszerszámozás Shrinkfi t befogók, MQL típus Kiegészítők, hűtőcső MQL2-höz Inch Csatlakozó csővel Méret CND inch ADIF1 mm 2 Rendelési és termék szám Megnevezés Méretek inch-ben BD1 BD2 OAL LB1 LB2 LB3 TDZ mm BHTA HSK-A63 & HSK-E , E9304M2A M18x1 1, , E9304M2A M18x1 1, , E9304M2A M18x1 1, , E9304M2A M18x1 1, , E9304M2A M18x1 1, , E9304M2A M18x1 1, , E9304M2A M18x1 1, , E9304M2A M18x1 1, , E9304M2A M18x1 1, , E9304M2A M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2B M18x1 1, , E9304M2C M18x1 1, , E9304M2C M18x1 1, , E9304M2C M18x1 1, , E9304M2C M18x1 1, , E9304M2C M18x1 1, , E9304M2C M18x1 1, , E9304M2C M18x1 1, , E9304M2C M18x1 1, , E9304M2C M18x1 1, , E9304M2C M18x1 1, , E9304M2C M18x1 1, , E9304M2D M18x1 1, , E9304M2D M18x1 1, , E9304M2D M18x1 1, , E9304M2D M18x1 1, , E9304M2D M18x1 1, Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK hűtőcsövek meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 276

279 Felszerszámozás Shrinkfi t befogók, MQL típus Kiegészítők, hűtőcső MQL2-höz Inch Csatlakozó csővel Méret CND inch ADIF1 mm 2 Rendelési és termék szám Megnevezés Méretek inch-ben BD1 BD2 OAL LB1 LB2 LB3 TDZ mm BHTA HSK-A63 & HSK-E63 HSK-A100 & HSK-E , E9304M2D M18x1 1, , E9304M2D M18x1 1, , E9306M2A M24x1.5 1, , E9306M2A M24x1.5 1, , E9306M2A M24x1.5 1, , E9306M2A M24x1.5 1, , E9306M2A M24x1.5 1, , E9306M2A M24x1.5 1, , E9306M2A M24x1.5 1, , E9306M2A M24x1.5 1, , E9306M2A M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2B M24x1.5 1, , E9306M2C M24x1.5 1, , E9306M2C M24x1.5 1, , E9306M2C M24x1.5 1, , E9306M2C M24x1.5 1, , E9306M2C M24x1.5 1, , E9306M2C M24x1.5 1, , E9306M2C M24x1.5 1, , E9306M2C M24x1.5 1, , E9306M2D M24x1.5 1, , E9306M2D M24x1.5 1, , E9306M2D M24x1.5 1, , E9306M2D M24x1.5 1, , E9306M2D M24x1.5 1, Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában A HSK hűtőcsövek meghúzóihoz, lásd a MN felszerszámozás katalógus Egyéb felszerelések részét 277

280 Felszerszámozás Shrinkfi t befogók, MQL típus Kiegészítők, beállító csavar MQL2-höz Metrikus Kúpos kapcsolódó felület az MQL szerszámhoz a DIN nak megfelelően CND mm ADIF1 mm 2 Rendelési és termék szám Megnevezés Méretek mm-ben BD1 BD2 OAL LB1 LB2 LB3 LB4 WF CNT mm BHTA 2, MQL2A01 4,0 5,8 19,4 1,5 2,4 13,9 17,9 1,5 M5x0.8 90,0 0,1 2, MQL2A02 4,8 7,8 19,8 2,5 1,8 13,6 17,3 1,5 M6x1 90,0 0,1 2, MQL2A03 6,8 9,8 21,0 3,0 3,0 13,8 18,0 1,5 M8x1 90,0 0,1 2, MQL2A04 8,8 11,8 21,4 3,0 3,0 13,8 18,4 1,5 M10x1 90,0 0,1 2, MQL2A05 8,8 13,8 21,4 4,0 2,0 12,8 17,4 1,5 M10x1 90,0 0,1 2, MQL2A06 8,8 15,8 24,2 5,0 2,0 14,7 19,2 1,5 M10x1 90,0 0,1 2, MQL2A07 8,8 17,8 24,4 6,0 2,5 14,1 18,4 1,5 M10x1 90,0 0,1 2, MQL2B01 4,0 5,8 19,4 1,5 2,4 13,9 17,9 2,0 M5x0.8 90,0 0,1 2, MQL2B02 4,8 7,8 19,8 2,5 1,8 13,6 17,3 2,0 M6x1 90,0 0,1 2, MQL2B03 6,8 9,8 21,0 3,0 3,0 13,8 18,0 2,0 M8x1 90,0 0,1 2, MQL2B04 8,8 11,8 21,4 3,0 3,0 13,8 18,4 2,0 M10x1 90,0 0,1 2, MQL2B05 8,8 13,8 21,4 4,0 2,0 12,8 17,4 2,0 M10x1 90,0 0,1 2, MQL2B06 8,8 15,8 24,2 5,0 2,0 14,7 19,2 2,0 M10x1 90,0 0,1 2, MQL2B07 8,8 17,8 24,4 6,0 2,5 14,1 18,4 2,0 M10x1 90,0 0,1 2, MQL2B08 8,8 19,8 28,0 7,0 4,0 15,1 21,0 2,0 M10x1 90,0 0,1 2, MQL2B09 8,8 24,8 32,2 9,5 4,5 16,2 22,7 2,0 M10x1 90,0 0,1 2, MQL2B10 8,8 31,8 34,3 13,0 3,5 16,0 21,3 2,0 M10x1 90,0 0,1 4, MQL2C01 8,8 11,8 21,4 3,0 3,0 13,8 18,4 3,0 M10x1 90,0 0,1 4, MQL2C02 8,8 13,8 21,4 4,0 2,0 12,8 17,4 3,0 M10x1 90,0 0,1 4, MQL2C03 8,8 15,8 24,2 5,0 2,0 14,7 19,2 3,0 M10x1 90,0 0,1 4, MQL2C04 8,8 17,8 24,4 6,0 2,5 14,1 18,4 3,0 M10x1 90,0 0,1 4, MQL2C05 8,8 19,8 28,0 7,0 4,0 15,1 21,0 3,0 M10x1 90,0 0,1 4, MQL2C06 8,8 24,8 32,2 9,5 4,5 16,2 22,7 3,0 M10x1 90,0 0,1 4, MQL2C07 8,8 31,8 34,3 13,0 3,5 16,0 21,3 3,0 M10x1 90,0 0,1 5, MQL2D01 8,8 19,8 28,0 7,0 4,0 15,1 21,0 4,0 M10x1 90,0 0,1 5, MQL2D02 8,8 24,8 32,2 9,5 4,5 16,2 22,7 4,0 M10x1 90,0 0,1 5, MQL2D03 8,8 31,8 34,3 13,5 3,5 16,0 20,8 4,0 M10x1 90,0 0,1 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 278

281 Felszerszámozás Shrinkfi t befogók, MQL típus Kiegészítők, beállító csavar MQL2-höz Inch Kúpos kapcsolódó felület az MQL szerszámhoz a DIN nak megfelelően CND inch ADIF1 mm 2 Rendelési és termék szám Megnevezés Méretek inch-ben BD1 BD2 OAL LB1 LB2 LB3 LB4 WF CNT mm BHTA , MQL2A M5x0.8 90, , MQL2A M6x1 90, , MQL2A M8x1 90, , MQL2A M10x1 90, , MQL2A M10x1 90, , MQL2A M10x1 90, , MQL2A M10x1 90, , MQL2B M5x0.8 90, , MQL2B M6x1 90, , MQL2B M8x1 90, , MQL2B M10x1 90, , MQL2B M10x1 90, , MQL2B M10x1 90, , MQL2B M10x1 90, , MQL2B M10x1 90, , MQL2B M10x1 90, , MQL2B M10x1 90, , MQL2C M10x1 90, , MQL2C M10x1 90, , MQL2C M10x1 90, , MQL2C M10x1 90, , MQL2C M10x1 90, , MQL2C M10x1 90, , MQL2C M10x1 90, , MQL2D M10x1 90, , MQL2D M10x1 90, , MQL2D M10x1 90, Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 279

282 Felszerszámozás Menetfúró tokmányok Útmutató Mikro-kompenzációs befogó, szinkronizált menetfúráshoz, EPB 5867 EPB 5867 Megnöveli a menetfúrás teljesítményét szinkronizált menetfúrásnál. A beépített axiális mikroredő (+/- 0,5 mm) megakadályozza a feszültség átadását a menetfúrótól, melyet a mikro-eltérések okoznak a főorsó forgása, előtolása és menetemelkedése között. A mikro-kompenzációs mechanizmus hosszabb menetfúró éltartamot biztosít, megvédi a menetfúrót a töréstől, növeli a termelékenységet és emeli a menet minőséget. Alkalmas ER menetfúró patronok négyszög hajtással: pontos menetfúró befogást biztosít és pozitív nyomaték átvitelt. Szerszám szárak: Hengeres menetfúró szárak négyszögletes végződéssel. Kiegyensúlyozás: Kiegyensúlyozott tervezés. Átmenő hűtés: EPB 5867 befogók jellemzője az átmenő hűtés. Hűtőfolyadék nyomás maximum 80 bar. Tömítő gyűrűk: A befogók patronrögzítő anyával vannak szállítva, melyek alkalmasak a tömítőgyűrűk rögzítésére, elérhető mint Egyéb felszerelés (kivéve ER08 és ER11 méretek). A gyűrűk megakadályozzák, hogy a hűtőfolyadék a patron hornyain keresztül haladjon, bevezetik azt a menetfúró hűtőcsatornájába. Összeszerelési utasítás: Használja a két ajánlott kulcsot, melyek elérhetőek mint Kiegészítők (lásd a termék oldalakat), ezek biztosítják az ajánlott meghúzási nyomatékot (lásd a táblázatot lent) mellyel elkerülhetők a mikro-kompenzációs rendszer vagy a menetfúró meghajtó sérülései: a rögzítő kulcs (Megnevezése: 56800x2-xx) használható a mikrokompenzációs rendszerhez, míg a kulcs (Megnevezés: 03B5875xxUM az 11-hez és ER 20-hoz, Megnevezés: 03B5875xx az ER25, ER40 és ER50-hez) az anya meghúzásához. Ne húzza meg az anyát a mikro-kompenzációs rendszer pozícióba helyezése nélkül, csakis ha az EPB5867 befogó szerelő készülékben van használva. Ajánlott meghúzási nyomaték az ER menetfúró patronok anyáihoz. Menetfúró befogóméret ER 11 ER 20 ER 25 ER 40 ER 50 Max.szorító nyomaték 30 Nm 100 Nm 130 Nm 220 Nm 260 Nm 280

283 Felszerszámozás Menetfúró tokmányok EPB 5867 Menetfúró befogók szinkronizált menetfúráshoz, mikro-kompenzációval Metrikus Seco-Capto / ISO A beépített axiális mikro elhajlás (± 0,5 mm) menetfúrás feszültség visszahatását Menetfúró befogás alapja az ER menetfúró patron négyszög hajtással Hűtőfolyadék nyomás maximum 80 bar Gép oldal Seco-Capto szár C4 C5 C6 C8 Munkadarab oldal Menetfúró Rendelési és termék Méretek mm-ben választék Méret szám Megnevezés LPR BD1 BD2 OAL LB1 LB2 SW * Kiegyensúlyozás M2-M5 ER C ,0 23,5 18,7 104,0 24,1 60,0 12,7 0,4 M4-M12 ER C ,2 35,0 33,7 126,2 40,3 82,0 22,0 0,7 M8-M20 ER C ,6 44,0 42,0 145,6 42,1 101,6 28,0 1,1 M4-M12 ER C ,7 35,0 33,7 132,7 40,3 82,7 22,0 0,9 M8-M20 ER C ,1 44,0 42,0 152,1 42,1 102,1 28,0 1,3 M16-M30 ER C ,0 62,0 62,7 184,0 52,0 134,0 39,7 2,8 M4-M12 ER C ,7 35,0 33,7 142,7 40,3 82,7 22,0 1,2 M8-M20 ER C ,1 44,0 42,0 162,1 42,1 102,1 28,0 1,6 M16-M30 ER C ,5 62,0 62,7 191,5 52,0 131,5 39,7 2,9 M20-M48 ER C ,0 86,0 78,0 248,0 78,5 136,5 56,2 * 5,0 M4-M12 ER C ,7 35,0 33,7 159,7 40,3 81,7 22,0 2,2 M8-M20 ER C ,1 44,0 42,0 179,1 42,1 101,1 28,0 2,6 M16-M30 ER C ,5 62,0 62,7 208,5 52,0 130,5 39,6 3,9 * ER 50 megnevezése C a négyzet mérete 29 mm (KWW) a befogóház alján ER menetfúró patronok négyszöggel, lásd a 287 old. Kiegészítők Méret Rögzítő kulcs Fej Csavarkulcs Csavarkulcs 1 Nyomaték kulcs Pótalkatrészek Méret Anya ER B587511UM ER B587520UM ER ER042 03B BR042 03DYD ER ER063 03B BR063 03DYD ER B ER ER ER ER ER Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában EPB 5867 tömítő gyűrűk, lásd a 290 old. 281

284 Felszerszámozás Menetfúró tokmányok EPB 5867 Menetfúró befogók szinkronizált menetfúráshoz, mikro-kompenzációval Inch Seco-Capto / ISO A beépített axiális mikro elhajlás (± 0,5 mm) menetfúrás feszültség visszahatását Menetfúró befogás alapja az ER menetfúró patron négyszög hajtással Hűtőfolyadék nyomás maximum 80 bar Gép oldal Seco-Capto szár C4 C5 C6 C8 Munkadarab oldal Menetfúró Rendelési és termék Méretek inch-ben választék Méret szám Megnevezés LPR BD1 BD2 OAL LB1 LB2 SW * Kiegyensúlyozás M2-M5 ER C M4-M12 ER C M8-M20 ER C M4-M12 ER C M8-M20 ER C M16-M30 ER C M4-M12 ER C M8-M20 ER C M16-M30 ER C M20-M48 ER C * M4-M12 ER C M8-M20 ER C M16-M30 ER C * ER 50 megnevezése C a négyzet mérete (KWW) a befogóház alján ER menetfúró patronok négyszöggel, lásd a old. Kiegészítők Méret Rögzítő kulcs Fej Csavarkulcs Csavarkulcs 1 Nyomaték kulcs Pótalkatrészek Méret Anya ER B587511UM ER B587520UM ER ER042 03B BR042 03DYD ER ER063 03B BR063 03DYD ER B ER ER ER ER ER Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában EPB 5867 tömítő gyűrűk, lásd a 291 old. 282

285 Felszerszámozás Menetfúró tokmányok EPB 5867 Menetfúró befogók szinkronizált menetfúráshoz, mikro-kompenzációval Inch ANSI B A beépített axiális mikro elhajlás (± 0,5 mm) menetfúrás feszültség visszahatását Menetfúró befogás alapja az ER menetfúró patron négyszög hajtással Hűtőfolyadék nyomás maximum 80 bar Gép oldal Kúp Munkadarab oldal Menetfúró Rendelési és termék Méretek inch-ben választék szám Megnevezés Méret LPR BD1 BD2 OAL LB1 LB2 SW Kiegyensúlyozás CAT40 AD CAT50 AD M4-M E ER M8-M E ER M4-M E ER M8-M E ER M16-M E ER ER menetfúró patronok négyszöggel, lásd a old. Kiegészítők Méret Rögzítő kulcs Fej Csavarkulcs Csavarkulcs 1 Nyomaték kulcs Pótalkatrészek Méret Anya ER B587520UM ER ER042 03B BR042 03DYD ER ER063 03B BR063 03DYD ER ER ER Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában EPB 5867 tömítő gyűrűk, lásd a 291 old. 283

286 Felszerszámozás Menetfúró tokmányok EPB 5867 Menetfúró befogók szinkronizált menetfúráshoz, mikro-kompenzációval Metrikus Kombinált Weldon és Whistle Notch szár A beépített axiális mikro elhajlás (± 0,5 mm) menetfúrás feszültség visszahatását Menetfúró befogás alapja az ER menetfúró patron négyszög hajtással Hűtőfolyadék nyomás maximum 80 bar Gép oldal Szár CTMS mm Munkadarab oldal Rendelési Méretek mm-ben Menetfúró választék és termék szám Megnevezés Méret CTWS LPR BD1 BD2 OAL LB1 LB2 SW Kiegyensúlyozás M2-M BW ER 11 51,9 23,5 18,7 102,7 25,2 49, ,20 M4-M BW ER 20 68,7 34,6 34,0 119,5 40, ,40 M8-M BW ER 25 88,1 44,0 41,7 138,9 42,0 28 0,80 M16-M BW ER ,1 62,0 63,0 167,9 50, ,10 M20-M BW ER ,3 86,0 78,0 234,3 78,5 134, ,30 Kiegészítők Méret Rögzítő kulcs Fej Csavarkulcs Csavarkulcs 1 Nyomaték kulcs Pótalkatrészek Méret Anya ER B587511UM ER B587520UM ER ER042 03B BR042 03DYD ER ER063 03B BR063 03DYD ER B ER ER ER ER ER Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 284

287 Felszerszámozás Menetfúró tokmányok EPB 5867 Menetfúró befogók szinkronizált menetfúráshoz, mikro-kompenzációval Inch Kombinált Weldon és Whistle Notch szár A beépített axiális mikro elhajlás (± 0,5 mm) menetfúrás feszültség visszahatását Menetfúró befogás alapja az ER menetfúró patron négyszög hajtással Hűtőfolyadék nyomás maximum 80 bar Gép oldal Szár CTMS inch Munkadarab oldal Menetfúró Rendelési és termék Méretek inch-ben választék szám Megnevezés Méret LPR BD1 BD2 OAL LB1 LB2 SW Kiegyensúlyozás M2-M BW ER M4-M BW ER M8-M BW ER Kiegészítők Méret Rögzítő kulcs Fej Csavarkulcs Csavarkulcs 1 Nyomaték kulcs Pótalkatrészek Méret Anya ER B587511UM ER B587520UM ER ER042 03B BR042 03DYD ER ER ER Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 285

288 Felszerszámozás Kiegészítő egységek Útmutató EPB 5867, ER menetfúró patronok négyszög hajtással Patron kúpszög: = 16 Specifi kus ER patron jellemző a hajtó négyszög rögzíti a menetfúró négyszög végét. Ezek a specifi kus ER patronok a négyszög hajtással szükségesek a biztonságos menetfúráshoz. Rögzítési méret a névleges átmérő. Választék: Az ER menetfúró patronok elérhetőek a legkülönbfélébb átmérőkben és négyzetekkel, mint szabványos, lista a oldalakon. Mint lentebb látható, egyéb átmérőkben és négyszöggel is elérhető kérésre, kérjen ajánlatot. Patron méret -ről (mm) -ig (mm) Rögzítési tartomány ER 11 2,5 6 0 ER 20 4, ER 25 4, ER 40 12, ER 50 22, Tömítőgyűrű ER típusú tömítőanyákhoz Az ER befogók alap kiépítésben fúrt ütközőcsavarokkal kaphatók a hűtőfolyadék szerszámszáron való átengedéséhez. Egyéb típusú szárak tömítéséhez tömítőgyűrűt kell használni, tömítőanyákkal együtt, lásd a tartozékok az ER patronos befogók termékoldalain. A gyűrűk tömítési tartománya névlegesen max. -0,5 mm. Hűtőfolyadék-nyomás maximum 100 bar. Tömítőgyűrű összeszerelési útmutató: A tömítőgyűrűt helyezze be az anyába hátulról, amíg be nem kattan az anya elejébe. A tömítőgyűrű jelölt felülete befelé nézzen az anyába, hogy az átmérő jelző felirat ne kophasson le. Kioldás a tömítőgyűrű elülső felületére gyakorolt nyomással. Választék: Az ER típusú tömítőgyűrűk a leggyakoribb átmérőkben szabványosan rendelhetőek, lásd a oldalon. Ahogy alább látszik, további átmérők rendelhetőek igény szerint, kérjen ajánlatot. Tömítőgyűrű méret -ről (mm) -ig (mm) tart. (mm) Sealing range (mm) ER ,5-0,5 ER ,5-0,5 ER ,5-0,5 ER ,5-0,5 ER 40* ,5-0,5 ER 50* ,5-0,5 * Tömítőgyűrűk ER 40 és ER 50 méretben csak kérésre rendelhetőek, kérjen ajánlatot. Megjegyzés: Tömítő gyűrű és tömítő anyák ER 08 és ER 11 méretekben nem elérhetőek. 286

289 Felszerszámozás Menetfúró patronok EPB ER menetfúró patronok négyszög hajtással Metrikus EPB 5867 menetfúró befogókhoz Patronos befogóméret Rendelési és termék szám Megnevezés DCBN-DCBX mm Méretek mm-ben KWW BD1 LB OAL * BHTA ER 11 ER 20 ER 25 ER 40 ER D025X021 2,5-2,5 2,1 11,3 12,0 18,0 8, D040X0315 4,0-4,0 3,1 11,3 14,0 18,0 8, D050X040 5,0-5,0 4,0 11,3 14,0 18,0 8, D035X027 3,5-3,5 2,7 20,8 14,0 31,5 8, D040X0315 4,0-4,0 3,2 20,8 15,0 31,5 8, D050X040 5,0-5,0 4,0 20,8 18,0 31,5 8, D055X043 5,5-5,5 4,3 20,8 18,0 31,5 8, D063X050 6,3-6,3 5,0 20,8 18,0 31,5 8, D071X056 7,1-7,1 5,6 20,8 18,0 31,5 8, D060X049 6,0-6,0 4,9 25,8 18,0 34,0 8, D070X055 7,0-7,0 5,5 25,8 18,0 34,0 8, D112X090 11,2-11,2 9,0 25,8 24,8 34,0 8, D125X100 12,5-12,5 10,0 25,8 24,8 34,0 8, D125X100 12,5-12,5 10,0 41,0 24,8 46,0 8, D220X180 22,0-22,0 18,0 50,0 41,0 60,0 8, D250X200 25,0-25,0 20,0 50,0 41,0 60,0 8, D280X220 28,0-28,0 22,0 50,0 41,0 60,0 8, D320X240 32,0-32,0 24,0 50,0 41,0 60,0 8, ,0-36,0 50,0 41,0 60,0 * 8,0 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * ER 50 megnevezése négyzet nélkül van úgy mint a szabványos ER patron, Az 36 mm menetfúró szárhoz, a négyzet mérete 29 mm a menetfúró befogóbanis into the tapping holder 287

290 Felszerszámozás Menetfúró patronok EPB ER menetfúró patronok négyszög hajtással Inch EPB 5867 menetfúró befogókhoz Patronos befogóméret Rendelési és termék szám Megnevezés DCBN-DCBX inch Méretek inch-ben KWW BD1 LB OAL * BHTA ER 11 ER 20 ER 25 ER 40 ER D025X , D040X , D050X , D035X , D040X , D050X , D055X , D063X , D071X , D060X , D070X , D112X , D125X , D125X , D220X , D250X , D280X , D320X , * 8,0 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * ER 50 megnevezése négyzet nélkül van úgy mint a szabványos ER patron, Az menetfúró szárhoz, a négyzet mérete a menetfúró befogóbanis into the tapping holder 288

291 Felszerszámozás Menetfúró patronok EPB A ER menetfúró patronok négyszög hajtással Inch EPB 5867 menetfúró befogókhoz Patronos befogóméret Rendelési és termék szám Megnevezés DCBN-DCBX inch Méretek inch-ben KWW BD1 LB OAL BHTA ER 11 ER 20 ER 25 ER A NO , A NO , A NO , A NO , A NO , A NO , A / , A / , A / , A / , A / , A / , A / , A / , A / , A / , A / , A /8P , A / , A / , A / , A /2P , A M , A /8P , A / , A M , A / , A /8P , A M , A ,0 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 289

292 Felszerszámozás Tömítő gyűrűk EPB 5875 tömítőgyűrűk Metrikus Megfelelő az ER tömítő anyákhoz, az EPB 5867 menetfúró befogókhoz és az EPB 5675 ER patronos befogókhoz Tömítő anya méret Tömítési tartomány DCBN-DCBX mm Rendelési és termék szám Megnevezés BD mm ER 16 ER 20 ER 25 ER 32 4,5-5, B ,0 5,5-6, B ,0 6,5-7, B ,0 7,5-8, B ,0 8,5-9, B ,0 9,5-10, B ,0 4,0-4, B ,0 4,5-5, B ,0 5,5-6, B ,0 6,5-7, B ,0 7,0-7, B ,0 7,5-8, B ,0 8,5-9, B ,0 9,5-10, B ,0 4,5-5, B ,0 5,5-6, B ,0 6,5-7, B ,0 7,5-8, B ,0 8,5-9, B ,0 9,5-10, B ,0 10,5-11, B ,0 11,5-12, B ,0 13,5-14, B ,0 15,5-16, B ,0 4,5-5, B ,0 5,5-6, B ,0 6,5-7, B ,0 7,5-8, B ,0 8,5-9, B ,0 9,5-10, B ,0 10,5-11, B ,0 11,5-12, B ,0 13,5-14, B ,0 15,5-16, B ,0 17,5-18, B ,0 19,5-20, B ,0 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Tömítő anyákhoz, lásd a Kiegészítőket az ER patronos befogóknál vagy menetfúró befogóknál a Felszerszámozás katalógusban Megj.: az ER40 és ER50-hez a tömítő gyűrűk csak külön árajánlatra érhetők el, Nem elérhető ER08 és ER11 méretben 290

293 Felszerszámozás Tömítő gyűrűk EPB 5875 tömítőgyűrűk Inch Megfelelő az ER tömítő anyákhoz, az EPB 5867 menetfúró befogókhoz és az EPB 5675 ER patronos befogókhoz Tömítő anya méret Tömítési tartomány DCBN-DCBX inch Rendelési és termék szám Megnevezés BD inch ER 16 ER 20 ER 25 ER B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Tömítő anyákhoz, lásd a Kiegészítőket az ER patronos befogóknál vagy menetfúró befogóknál a Felszerszámozás katalógusban Megj.: az ER40 és ER50-hez a tömítő gyűrűk csak külön árajánlatra érhetők el, Nem elérhető ER08 és ER11 méretben 291

294 Felszerszámozás Behúzó gombák Útmutató Behúzó gombák Behúzó gombák (más néven behúzó gomb) a vonórúd és a befogó között helyezkedik el. Az EPB behúzó gombáinak anyaga és keménységi minősége fontos, mert a rájuk jutó húzó erők akár 3000 dan értéküek is lehetnek az SA 50-es főorsókban. A behúzó gombák precíziós megmunkálása garantálja a pontos pozícionálást és a befogó rögzítését a főorsóban. Legtöbb géphez szabványos kialakítású behúzó gomba használható (DIN, ISO, BT, CAT), de egyes gépekhez speciális kialakítás szükséges. Különleges behúzó gombák kérésre rendelkezésre állnak, kérjen ajánlatot: vázlat vagy rajz szükséges. Figyelem: Húzza meg a kis behúzó gombákat az SA 30 kúpokhoz mérsékelten, az erős meghúzás megnyújthatja a tartó kúpját. 292

295 Felszerszámozás Behúzó gombák Behúzó gombák ISO/ DIN Metrikus ISO / DIN es kivitel 2-es kivitel Kúp Rendelési és termék szám Megnevezés * CRKS Méretek mm-ben BD1 BD2 BD3 DF OAL LPR LB1 KEY BHTA Kivitel DIN 30 DIN 40 DIN PS-I * M12 13,0 9,0 13,0 17,0 44,0 24,0 19,0 14,0 15,0 1 0, PS-I * M16 19,0 14,0 17,0 23,0 54,0 26,0 20,0 19,0 15,0 1 0, PS-I40C M16 19,0 14,0 17,0 23,0 54,0 26,0 20,0 19,0 15,0 2 0, PS-I40C M16 19,0 14,0 17,0 23,0 54,0 26,0 20,0 19,0 15,0 2 0, PS-I40C ** M16 19,0 14,0 17,0 23,0 54,0 29,0 23,0 19,0 15,0 2 0, PS-I * M24 28,0 21,0 25,0 36,0 74,0 34,0 25,0 30,0 15,0 1 0, PS-I * M24 28,0 21,0 25,0 36,0 74,0 34,0 25,0 30,0 15,0 1 0, PS-I * M24 28,0 21,0 25,0 36,0 74,0 34,0 25,0 30,0 15,0 1 0, PS-I50C M24 28,0 21,0 25,0 36,0 74,0 34,0 25,0 30,0 15,0 2 0, PS-I50C M24 28,0 21,0 25,0 36,0 74,0 34,0 25,0 30,0 15,0 2 0,30 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Külső tömítő gyűrűvel ** Belső és külső tömítő gyűrűkkel a Mori Seiki gépekhez 293

296 Felszerszámozás Behúzó gombák Behúzó gombák ISO/ DIN Metrikus ISO / DIN es kivitel 2-es kivitel Kúp Rendelési és termék szám Megnevezés * CRKS Méretek mm-ben BD1 BD2 BD3 DF OAL LPR LB1 KEY BHTA Kivitel ISO 40 DIN 40 ISO 50 DIN PS-I40C M16 18,95 12,95 17,0 22,5 44,4 16,4 11,15 18,0 45,0 1 0, PS-I40C M16 18,8 12,45 17,0 21,8 41,25 16,25 11,18 19,0 45,0 1 0, PS-I40C M16 18,796 12,446 17,0 22,0 44,106 19,106 14,026 19,0 45,0 1 0, PS-I * M24 29,1 19,6 25,0 37,0 65,55 25,55 17,95 30,0 45,0 2 0, PS-I50C M24 29,1 19,6 25,0 37,0 65,55 25,55 17,95 30,0 45,0 1 0, PS-I50C M24 18,95 12,95 25,0 30,0 56,35 16,4 11,15 26,0 45,0 1 0, PS-I50C M24 28,956 20,828 25,0 36,6 65,4 25,4 17,78 30,15 45,0 1 0, PS-I50C ** M24 28,956 20,828 25,0 36,6 65,4 25,4 17,78 30,15 45,0 1 0,30 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Külső tömítő gyűrűvel ** Belső tömítő gyűrűvel a főorsó oldalon 294

297 Felszerszámozás Behúzó gombák Behúzó gombák DIN Metrikus DIN es kivitel 2-es kivitel Kúp Rendelési és termék szám Megnevezés CRKS Méretek mm-ben BD1 BD2 BD3 DF OAL LPR LB1 KEY BHTA Kivitel DIN PS-I M24 22,0 16,0 25,0 39,0 99,9 59,9 49,9 30,0 0,0 1 0, PS-I50C M24 20,0 13,0 20,0 38,5 70,0 32,5 26,0 30,0 0,0 2 0,30 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 295

298 Felszerszámozás Behúzó gombák Behúzó gombák ISO/ BT JIS Metrikus ISO / JIS B es kivitel 2-es kivitel Kúp Rendelési és termék szám Megnevezés CRKS Méretek mm-ben BD1 BD2 BD3 DF OAL LPR LB1 KEY BHTA Kivitel BT 30 BT 40 BT PS-B M12 11,0 7,0 12,5 16,5 43,0 23,0 18,0 13,0 45,0 1 0, PS-B M12 11,0 7,0 12,5 16,5 43,0 23,0 18,0 13,0 30,0 1 0, PS-B30C M12 11,0 7,0 12,5 16,5 43,0 23,0 18,0 13,0 45,0 2 0, PS-B30C M12 11,0 7,0 13,0 16,5 43,0 23,0 18,0 13,0 45,0 2 0, PS-B30C M12 11,0 8,0 12,5 16,5 43,0 23,0 18,0 13,0 45,0 2 0, PS-B30C M12 11,0 7,0 12,5 16,5 43,0 23,0 18,0 13,0 30,0 2 0, PS-B30C M12 11,0 7,0 12,5 16,5 43,0 23,0 18,0 13,0 30,0 2 0, PS-B M16 15,0 10,0 17,0 23,0 60,0 35,0 28,0 19,0 45,0 1 0, PS-B M16 15,0 10,0 17,0 23,0 60,0 35,0 28,0 19,0 30,0 1 0, PS-B M16 15,0 10,0 17,0 23,0 60,0 35,0 28,0 19,0 0,0 1 0, PS-B40C M16 15,0 10,0 17,0 23,0 60,0 35,0 28,0 19,0 45,0 2 0, PS-B40C M16 15,0 10,0 17,0 23,0 60,0 35,0 28,0 19,0 30,0 2 0, PS-B40C M16 15,0 10,0 17,0 23,0 60,0 35,0 28,0 19,0 0,0 1 0, PS-B M24 23,0 17,0 25,0 38,0 85,0 45,0 35,0 30,0 45,0 2 0, PS-B M24 23,0 17,0 25,0 38,0 85,0 45,0 35,0 30,0 30,0 1 0, PS-B M24 23,0 17,0 25,0 38,0 85,0 45,0 35,0 30,0 0,0 1 0, PS-B50C M24 23,0 17,0 25,0 38,0 85,0 45,0 35,0 30,0 45,0 2 0, PS-B50C M24 23,0 17,0 25,0 38,0 85,0 45,0 35,0 30,0 30,0 2 0, PS-B50C M24 24,0 18,0 25,0 36,0 71,0 31,0 23,0 30,0 0,0 2 0, PS-B50C M24 23,0 17,0 25,0 38,0 85,0 45,0 35,0 30,0 0,0 2 0,30 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 296

299 Felszerszámozás Behúzó gombák Behúzó gombák DIN/ BT JIS Metrikus DIN 69871/ JIS B es kivitel 2-es kivitel Kúp Rendelési és termék szám Megnevezés * CRKS Méretek mm-ben BD1 BD2 BD3 DF OAL LPR LB1 KEY TDZ mm BHTA Kivitel CAT/DIN 40, DIN 2080 kompatibilis BT 40 BT PS-B40C M16 25,3 21,1 17,0 25,3 53,1 25,1 13,7 18,0 M16 15,0 1 0, PS-B40C * M16 19,0 14,0 17,0 23,0 54,0 29,0 23,0 19,0 M16 15,0 2 0, PS-B50C M24 28,0 21,0 25,0 38,0 74,0 34,0 25,0 30,0 M24 15,0 2 0,30 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Belső és külső tömítő gyűrűkkel 297

300 Felszerszámozás Behúzó gombák Behúzó gombák BT JIS Inch JIS B es kivitel 2-es kivitel Kúp Rendelési és termék szám Megnevezés CRKS Méretek inch-ben BD1 BD2 BD3 DF OAL LPR LB1 KEY BHTA Kivitel BT 40 BT PS-B40C M , PS-B M , Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 298

301 Felszerszámozás Behúzó gombák Behúzó gombák DIN Inch DIN Kúp Rendelési és termék szám Megnevezés CRKS Méretek inch-ben BD1 BD2 BD3 DF OAL LPR LB1 KEY TDZ mm BHTA DIN PS-B40C M , Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 299

302 Felszerszámozás Behúzó gombák Behúzó gombák DIN/ CAT-V Metrikus ANSI B5-50 Kúp Rendelési és termék szám Megnevezés CRKS Méretek mm-ben BD1 BD2 BD3 DF OAL LPR LB1 KEY BHTA DIN/CAT 40, ANSI B5-50 metrikus menet DIN/CAT 50, ANSI B5-50 metrikus menet PS-V40C M16 18,8 12,8 17,0 22,0 38,0 16,25 11,0 17,8 45,0 0, PS-V50C M24 29,0 19,45 17,0 36,5 58,4 25,4 17,8 30,0 45,0 0,20 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 300

303 Felszerszámozás Behúzó gombák Behúzó gombák CAT-V Inch ANSI B es kivitel 2-es kivitel Kúp Rendelési és termék szám Megnevezés * CRKS Méretek inch-ben BD1 BD2 BD3 DF OAL LPR LB1 KEY BHTA Kivitel CAT 40 CAT PS-V /8-11 UNC , PS-V /8-11 UNC , PS-V /8-11 UNC , PS-V /8-11 UNC , PS-V40C /8-11 UNC , PS-V40C /8-11 UNC , PS-V40C M , PS-V UNC , PS-V50C UNC , PS-V50C * 1-8 UNC , PS-V50C * 1-8 UNC , Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Külső tömítő gyűrűvel 301

304 Felszerszámozás Behúzó gombák Behúzó gombák DIN/ CAT-V Inch ANSI B es kivitel 2-es kivitel Kúp Rendelési és termék szám Megnevezés * CRKS Méretek inch-ben BD1 BD2 BD3 DF OAL LPR LB1 KEY BHTA Kivitel CAT 40 CAT PS-V ** 5/8-11 UNC , PS-V40C /8-11 UNC , PS-V40C /8-11 UNC , PS-V40C M , PS-V40C M , PS-V40C M , PS-V40C /8-11 UNC , PS-V50C UNC , PS-V50C UNC , PS-V50C * 1-8 UNC , PS-V50C M , PS-V50C UNC , Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Belső tömítő gyűrűvel a főorsó oldalon Mazak gépekhez ** Hűtőcsatorna nélkül 302

305 Felszerszámozás Behúzó gombák Behúzó gombák BT JIS Inch JIS B 6339 Kúp Rendelési és termék szám Megnevezés * CRKS Méretek inch-ben BD1 BD2 BD3 DF OAL LPR LB1 KEY BHTA CAT PS-V40C * 5/8-11 UNC , PS-V40C * 5/8-11 UNC , PS-V40C * 5/8-11 UNC , PS-V40C * 5/8-11 UNC , Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában * Külső tömítő gyűrűvel 303
