1 ÉRETTSÉGI VIZSGA május 17. TÁVKÖZLÉS ISMERETEK KÖZÉPSZINTŰ GYAKORLATI VIZSGA május 17. 8:00 Időtartam: 180 perc Pótlapok száma Tisztázati Piszkozati Beadott fájlok nevei EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Távközlés ismeretek gyakorlati vizsga 1711

2 Fontos tudnivalók A vizsgán használható eszközök: a vizsgázó számára kijelölt számítógép, toll, lepecsételt pótlap. Az 1 4. feladat esetén a vizsgázó dolgozhat a feladatlapon és pótlapon is. A számítógéppel megoldott feladat esetén (5.) a feladatlap belső oldalain és a jegyzetlapon készíthet jegyzeteket, ezeket a vizsga végén be kell adni, de tartalmukat nem fogják értékelni. A feladatokat tetszőleges sorrendben oldhatja meg. Az elektrotechnika (1; 2) és a távközlési elektronika (3; 4) feladatok esetén: A gyakorlati feladatok megoldásához segédeszközként csak nem programozható számológép használható. Az íráshoz kék vagy fekete színű tollat lehet használni. A számítást igénylő feladatoknál ügyelni kell az összefüggés (képlet) helyes felírására, a szakszerű behelyettesítésre és a helyes számolásra. A végeredmény csak akkor fogadható el teljes pontszámmal, ha annak számértéke és mértékegysége kifogástalan. A megoldásban az esetleges hibás részeket egy ferde vonallal kell áthúzni. Számítógépen megoldott feladatok esetén: Felhívjuk a figyelmet a gyakori (10 percenkénti) mentésre, és feltétlenül javasoljuk a mentést minden esetben, mielőtt egy másik feladatba kezd. Vizsgadolgozatát a megadott vizsgakönyvtárba kell mentenie. A vizsga megkezdése előtt ellenőrizze, hogy a vizsgakönyvtár elérhető-e, ha nem, még a vizsga elején jelezze a felügyelő tanárnak! Munkáját a vizsgakönyvtárába mentse, és a vizsga végén ellenőrizze, hogy a megoldása a megadott könyvtárban van-e, mert csak ennek értékelésére van lehetőség! Ellenőrizze, hogy a beadandó állomány olvasható-e, mert a nem megnyitható állomány értékelése nem lehetséges! Javasoljuk, hogy a feladatokat először olvassa végig, utána egyenként oldja meg az egyes részfeladatokat! Amennyiben számítógépével műszaki probléma van, jelezze a felügyelő tanárnak! A jelzés ténye és a megállapított hiba jegyzőkönyvezésre kerül. A kiesett idővel a vizsga ideje hosszabb lesz. Amennyiben a hiba mégsem számítógépes eredetű, a javító tanár értékeléskor köteles figyelembe venni a jegyzőkönyv esetleírását. (A rendszergazda nem segítheti a vizsgázót a dolgozat elkészítésében.) A vizsga végén a feladatlap első oldalán Önnek fel kell tüntetnie a vizsgakönyvtárban található, Ön által előállított és beadott fájlok számát, illetve azok nevét. A vizsga végeztével addig ne távozzon, amíg ezt meg nem tette, és a felügyelő tanárnak ezt be nem mutatta! 1711 gyakorlati vizsga 2 / május 17.

3 1. feladat Maximális pontszám: 12 pont Feszültségosztó számítása Az ábrán látható feszültségosztó áramkörre UT = 15 V tápfeszültséget kapcsolunk. Az R1 = 1 kω, az R2 = 2 kω és az R3 = 3 kω értékű. A terhelő ellenállás Rt = 1 kω. I R1 UT R2 R3 R t Feladatok: a) Mekkora a tápegységen mérhető eredő ellenállás értéke? b) Mekkora a tápegységen megjelenő I áram értéke? c) Mekkora a terhelésen eső feszültség nagysága? d) Hogyan változik az I áram nagysága, ha az R t terhelő ellenállást kivesszük az áramkörből (helyén szakadás keletkezik)? 2. feladat Maximális pontszám: 13 pont Párhuzamos R-C tag számítása Egy C = 20 F-os kondenzátort párhuzamosan kötünk egy R = 100 Ω-os ellenállással és az U = 230 V, f = 50 Hz-es hálózatra kapcsoljuk. Feladatok: a) Ábrázolja a kapcsolást, tüntesse fel az ábrán az alkatrészeken folyó áramok irányát is! b) Határozza meg az eredő impedancia nagyságát és szögét! c) Ábrázolja vektorábrán léptékhelyesen a kapcsolás áramait! d) Számítsa ki, mekkora áram folyik az egyes alkatrészeken! 1711 gyakorlati vizsga 3 / május 17.

4 3. feladat Maximális pontszám: 20 pont Közös source-ű alapkapcsolás vizsgálata +Ut RD ID0 C2 C1 T uki Rt ube RG RS C3 Adatok: 1 Ut = 18 V; Y21 = S = 6 ms; Y22 = 20 S r DS 50 k ; ID0 = 2 ma; Y22 RG = 1 M ; RS = 1 k ; RD = 4,7 k ; Ube = 100 mv; Rt = 20 k C1; C2; C3 kondenzátorok váltakozó áram szempontjából rövidzárnak tekinthetők. Feladatok: a) Jelölje be a kapcsolási rajzba az U S0, U GS0, U D0 munkaponti feszültségeket! b) Határozza meg a kapcsolási rajzon jelölt munkaponti feszültségek értékét (U S0 =?; U GS0 =?; U D0 =?)! c) Határozza meg az erősítő bemeneti és kimeneti ellenállását (R be =?; R ki =?)! d) Határozza meg az erősítő feszültségerősítését (A u =?)! e) Határozza meg a kapcsolás kimeneti feszültségét (U ki =?)! 1711 gyakorlati vizsga 4 / május 17.

5 4. feladat Maximális pontszám: 15 pont Logikai hálózat tervezése Adott egy logikai függvény igazságtáblázata. A legnagyobb helyi értékű a C változó. C B A F Feladatok: a) Írja fel a logikai függvényt teljes diszjunktív normál alakban (algebrai alak)! b) Egyszerűsítse a logikai függvényt grafikus módszerrel és írja fel az egyszerűsített függvényt! c) Valósítsa meg az egyszerűsített logikai függvényt NAND kapukkal! A változók csak ponált értékben állnak rendelkezésre gyakorlati vizsga 5 / május 17.

5. feladat Maximális pontszám: 40 pont Hálózati ismeretek PNP COM Egy központi irodával és két fiókirodával rendelkező vállalatnál most építik ki a hálózatot.

Munkáját pnpcom néven mentse az Ön által használt szimulációs program alapértelmezett formátumában! A hálózat topológiája Hálózati címzés Eszköz IP-cím Alhálózati maszk Alapértelmezett átjáró 192.168.

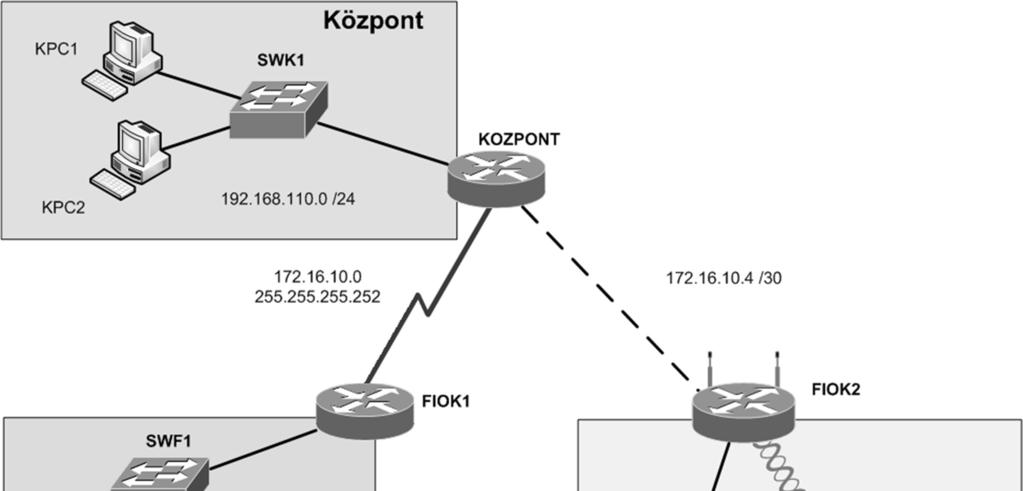

6 5. feladat Maximális pontszám: 40 pont Hálózati ismeretek PNP COM Egy központi irodával és két fiókirodával rendelkező vállalatnál most építik ki a hálózatot. Feladata, hogy a megadott tervek alapján szimulációs programmal elkészítse a vállalat teszthálózatát. Munkáját pnpcom néven mentse az Ön által használt szimulációs program alapértelmezett formátumában! A hálózat topológiája Hálózati címzés Eszköz IP-cím Alhálózati maszk Alapértelmezett átjáró /24 - KOZPONT SWK KPC1, KPC2 DHCP-kliens - - FIOK /24 - SWF / F1PC FIOK / F2PC, F2Laptop DHCP-kliens gyakorlati vizsga 6 / május 17.

7 Beállítások 1. A szimulációs programban válassza ki a feladat megoldásához szükséges eszközöket a következő információk alapján: a. A forgalomirányítók rendelkezzenek minimum két Ethernet interfésszel, amelyek legalább 100 Mb/s sebességűek, és legalább egy szinkron soros interfésszel! b. A kapcsolók legalább 8 portosak legyenek! c. A második telephelyen a kapcsolatot egy vezeték nélküli forgalomirányító (SOHO forgalomirányító) biztosítsa! 2. A kiválasztott eszközöket kösse össze a topológiai ábrának megfelelően! 3. A hálózati eszközökön (kapcsolók, forgalomirányítók) a konfigurációban megjelenő eszköznév a topológiai ábrának megfelelő név legyen (kivéve a vezeték nélküli forgalomirányítón)! 4. Állítsa be a KOZPONT, FIOK1 forgalomirányító, valamint az SWK1, SWF1 kapcsoló, illetve a FIOK2 vezeték nélküli forgalomirányító IP-címét a táblázatnak és a topológiai ábrának megfelelően! 5. A KOZPONT forgalomirányítónál és az SWK1 kapcsolónál biztosítani kell a távoli telnet protokollon keresztüli elérést. A távoli eléréshez használt jelszó Rem246 legyen! 6. A KOZPONT forgalomirányítónál és az SWK1 kapcsolónál a privilegizált módot védő jelszó a Priv246 legyen! 7. Állítsa be az F1PC számára az IP konfigurációt a táblázat alapján! A DNS szerver címe legyen! 8. A központban a hálózatban a KOZPONT forgalomirányító DHCP szerverfunkciókat lát el. A DHCP szervernél a következő beállításokat kell elvégeznie: a. Az első 20 címet ne ossza ki a kliensek számára! b. A DNS szerver címe: legyen! 9. Állítsa be a KPC1, KPC2 számítógép számára, hogy IP-címét automatikusan kapja a DHCP szervertől! 10. A cégnél dinamikus forgalomirányítás mellett döntöttek. Állítsa be a RIP forgalomirányító protokoll 2-es verzióját a KOZPONT és a FIOK1 forgalomirányítókon! 11. A FIOK2 vezeték nélküli forgalomirányító esetén a következő általános beállításokat kell elvégeznie: a. A FIOK2 SOHO forgalomirányítót az internet porton keresztül csatlakoztassa a KOZPONT forgalomirányítóhoz! b. A belső hálózatban a forgalomirányító DHCP szerverként működik. Itt a IP-címtől a IP-címig osszon a szerver IPcímeket a klienseknek! c. A kliensek számára a DNS szerver címe: legyen! 12. A FIOK2 vezeték nélküli forgalomirányítón vezeték nélküli hozzáférést kell biztosítani. Állítsa be a vezeték nélküli hálózatot a következőképpen! a. Az SSID Fiok2wifi legyen! b. A hitelesítés WPA2/PSK, a titkosítás TKIP segítségével történjen! A kulcs WifiTitok246 legyen! 13. Csatlakoztassa az F2Laptop klienst a vezeték nélküli hálózathoz, illetve az F2PC klienst vezetékesen a FIOK2 forgalomirányító egyik kapcsolóportjához! Állítsa be, hogy a kliensek az IP-címüket automatikusan kapják a DHCP szervertől! 14. Minden hálózati eszközön mentse el a konfigurációt, hogy azok az újraindításuk után is megőrizzék a beállításokat! 1711 gyakorlati vizsga 7 / május 17.

8 Elektrotechnika feladat Távközlés elektronika feladat Számítógéppel megoldott gyakorlati feladatok a feladat pontszám sorszáma maximális elért maximális elért A gyakorlati vizsgarész pontszáma 100 dátum javító tanár Elektrotechnika feladat Távközlés elektronika feladat Számítógéppel megoldott gyakorlati feladatok pontszáma egész számra kerekítve programba elért beírt dátum dátum javító tanár jegyző 1711 gyakorlati vizsga 8 / május 17.
