1 Bányászat Építőipar

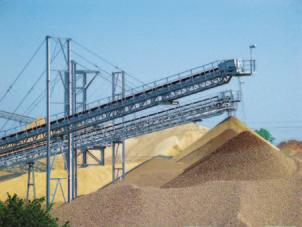

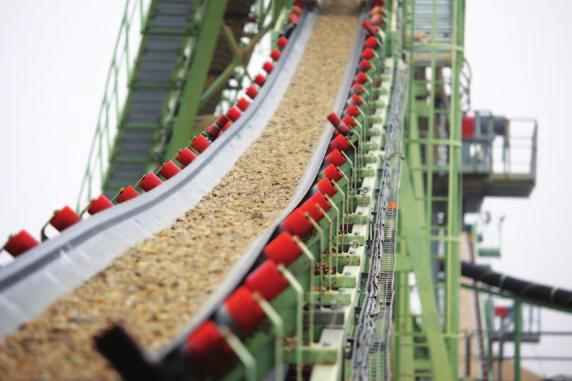

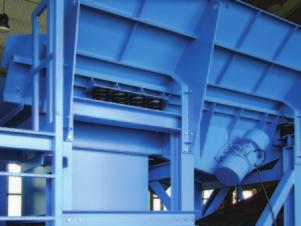

2 Szállítószalagok Rezgőadagolók Közel ötven féle típust gyártunk különféle vázkonstrukciókkal. Saját építőelemeinkből készülnek, melyek többéves fejlesztés és a gyakorlati tapasztalat alapján alakultak ki. Különösen fontos számunkra a biztonság; az általunk gyártott berendezéseken burkolatok, benyúlásvédők, anyagterelők és vészkapcsolók találhatók. A rezgőadagolót elsősorban olyan alkalmazásoknál építjük be, ahol fontos a folyamatos és egyenletes anyag adagolás. Lehet nyitott, zárt, vagy cső kivitelű. A berendezés váza hegesztett, rezgésmerev acélszerkezet. A hajtás két vibromotorral vagy egy vibromágnessel történik. A beépítési szöge általában 0 és 8 fok közötti. Opcionálisan frekvencia- illetve teljesítményszabályzóval is rendelhető. Minden szállítószalagot egyedi igény és beépítési helyzet szerint gyártunk, a megrendelőink kérésének megfelelően. Szélességi méretek: mm Hosszméretek: mm A méretek igény szerint alakíthatók.

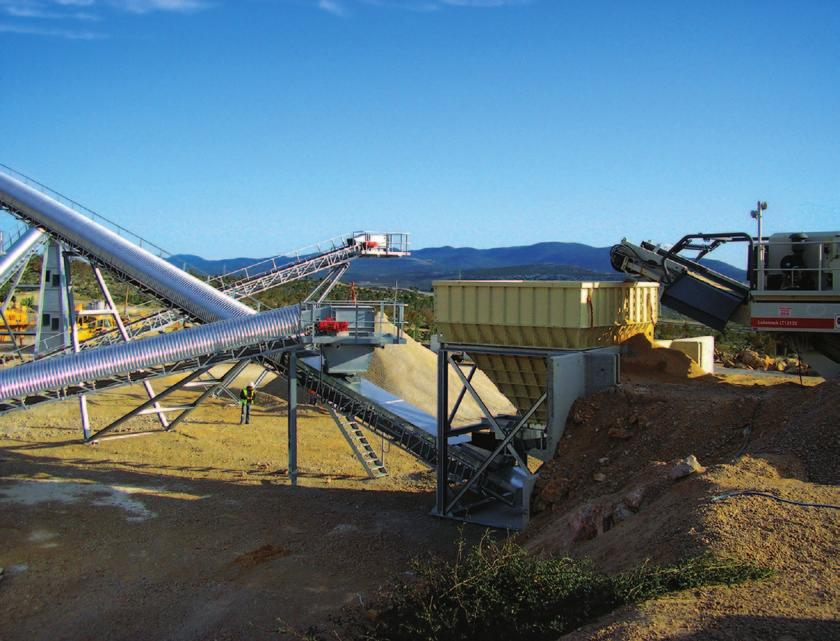

3 Úszószalagsor Hossza: 200 m Szállítási teljesítmény: 200 t/h Vevő: Holcim

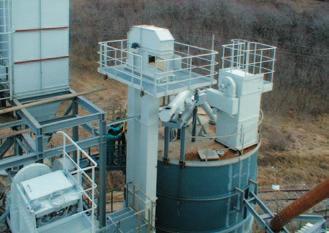

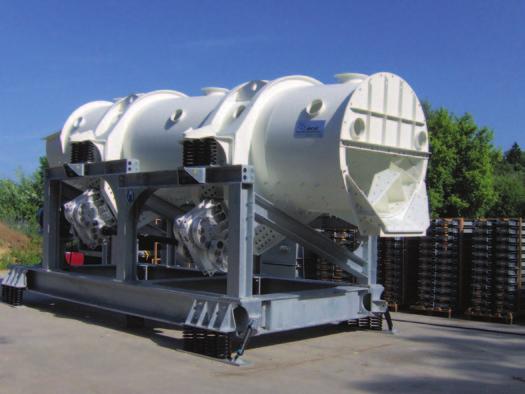

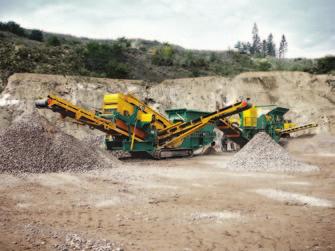

4 FA77DV112M4 RS t Elevátorok Sziták e o a h c B B p Telepített és mobil kivitelben is gyártunk osztályozó gépeket. A berendezések száraz és nedves üzemre is képesek. Tipikus alkalmazási területük a kavics-, kőés homokbányák, illetve koksz, szén és egyéb ömlesztett anyagok osztályozása. A szitaszekrény két hajlított oldalfalból és a keresztkötőkből áll. A hajtótengelyt egy kardántengelyen keresztül aszinkron motor hajtja. (Igény szerint készülhet hidraulikus hajtással is). A tengely-csapágyazás lehet olaj- vagy zsírkenésű. A tengelyek csapágyazásához kizárólag SKF csapágyegységeket használunk. A rostabetétek anyaga lehet fém vagy műanyag. j A-A f Síkok száma: 1D, 2D, 2.5D, 3D, 4D Szélességi méretek: mm Hosszméretek: mm A méretek igény szerint alakíthatók. T 2000/1500 b a A y g s D L x w Serlegszélesség b (mm) Szállítási kapacitás (m 3 /h), Serleg DIN , Szállítási sebesség (m/s) 1,3 1,3 1,32 1,32 1,4 1,5 1,55 1,6 1,66 1,66 Fordulatszám kb. (1/min) Dobátmérő ØD (mm) Palásthossz L (mm) Hevederszélesség B (mm) Serlegtávolság T (mm)

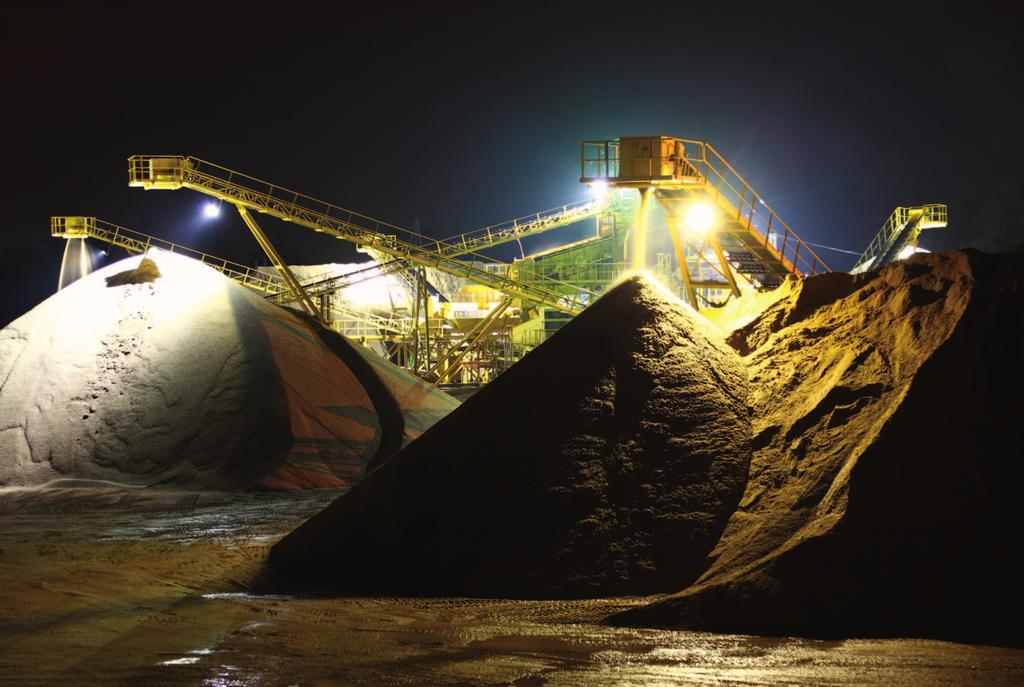

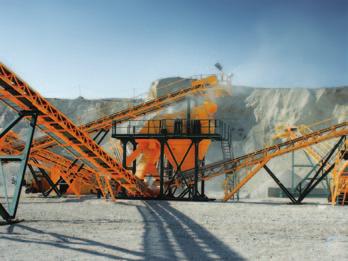

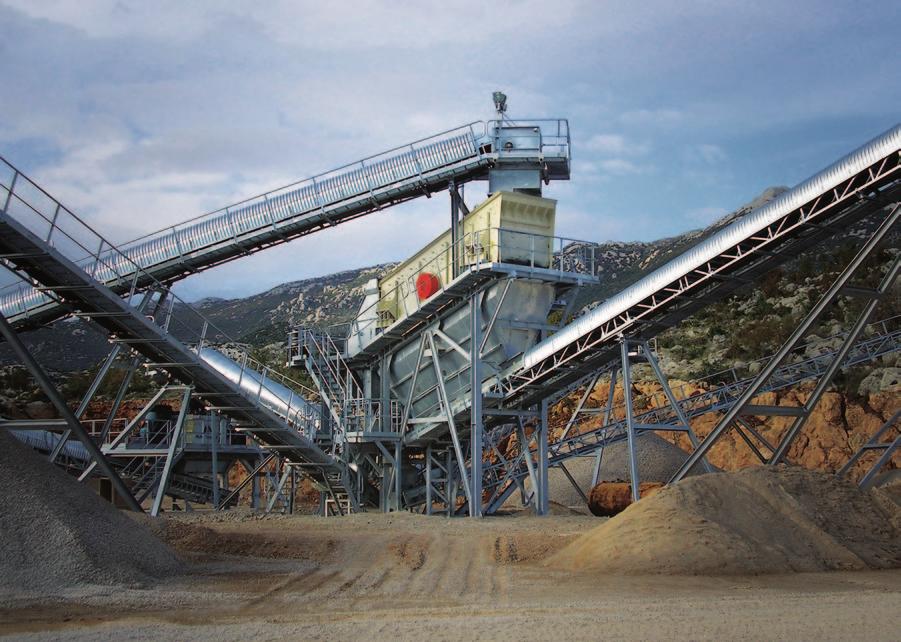

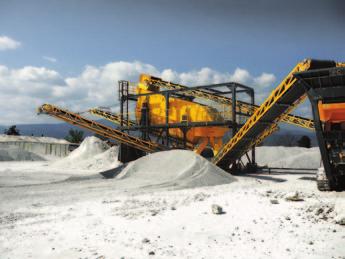

5 Komplett kavicsfeldogozó üzem Teljesítménye: 250 t/h Vevő: Argon-Ker Kft.

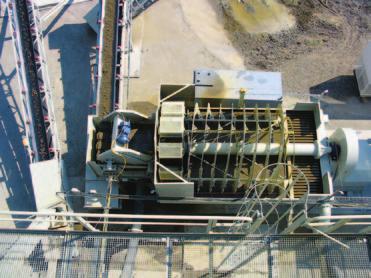

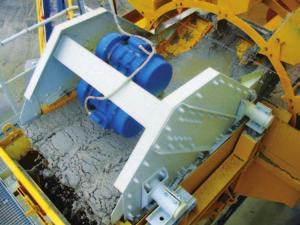

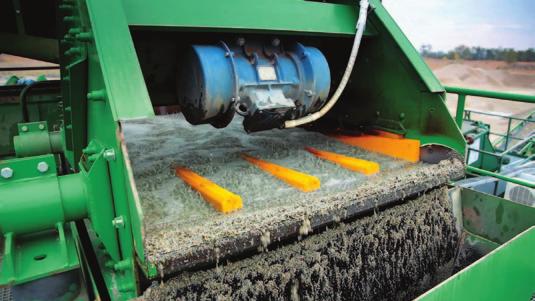

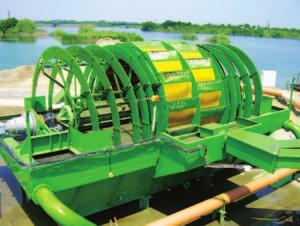

6 Víztelenítő sziták Homokmosók A víztelenítő sziták elsősorban a homok (0 4 mm) vagy más nedves anyag víztelenítésére alkalmazhatók. A maximális víztelenítés érdekében a szállítás irányába 5 -os emelkedési szöggel építjük be. A víztelenítő felület műanyagrosta elemekből áll össze, melyek cserélhetők. A szita négy ponton van alátámasztva gumirugókkal. A meghajtását két ellentétes irányban forgó vibromotor végzi. Szélességi méretek: mm Hosszméretek: mm A méretek igény szerint alakíthatók. A 3B Hungária által gyártott homokmosó berendezések elsősorban kavicsbányák részére készülnek. Nedves osztályozáskor a szitáról elfolyó homokos zagyvíz a teknőbe folyik. Közvetlenül a beadás után a serlegkerék a vizes homok egy részét azonnal kiemeli, a másik része pedig (a finomabb frakciók) a teknőbe folyamatosan leülepedik. A leülepedett homokot a tengelyreszerelt spirál folyamatosan a serlegkerék felé tolja, majd azt a serlegek kiemelik. A zagyvíz a teknő másik végén lévő bukógáton át elfolyik és bekerül a zagyvezetékbe. Minden homokmosó terhelésfüggő fordulatszámvezérléssel rendelkezik. Kavicsmosók Az egytengelyes és kéttengelyes kavicsmosókat olyan kavicsbányáknak ajánljuk, ahol a kavics agyaggal erősen szennyezett. Az agyag csak erős dörzsölés hatására tud oldódni a vízben. A kavicsmosók ezt az hatást fejtik ki működésük közben. Típusok különböző alkalmazásokhoz: SVa/F Külső kiadású, viztelenítő szita nélküli kivitel. SViE Belső kiadású, a víztelenítést a homokmosóra épített viztelenítő szita végzi. SD Duplahomokmosók. Két egymástól független hajtással rendelkező mosó, egy teknőben, egyidőben a 0/4-es homok és a 0/1-es finomhomok mosására. Az anyagfeladás a kavicsmosó hátsó felében történik. A tengelyekre spirálisan felszerelt HARDOX kardok a kavicsot folyamatosan tolják előre a teknőben, ami 8 fokban van beépítve. Az átmosott kavics a teknő elején egy surrantón jut ki a mosóból. Működése közben felülről és alulról is vízsugarak mossák az előre haladó anyagot. A felső mosóegység elsősorban a teknőben szállított kavics tisztítását végzi, míg az alsó befúvók a faés szénszerű anyagok felszínre juttatását segítik, így azok a zagyvízzel távoznak a teknőből.
