1 PROWATECH Kft. H-7831 Pellérd, József Attila u Web: APARHANT TELEPÜLÉS SZENNYVÍZKEZELÉSÉNEK MEGOLDÁSA EGYEDI SZENNYVÍZTISZTÍTÓ BERENDEZÉS TELEPÍTÉSÉNEK ENGEDÉLYEZÉSI TERVE MŰSZAKI TERVDOKUMENTÁCIÓ Munkaszám: A-7186-E/2016 Készítette: PROWATECH Kft. Felelős tervező: Provender József Pellérd, november Adószám: Közösségi adószám: HU Cégbíróság: Baranya megyei Bíróság, mint cégbíróság, Cégjegyzékszám: Bankszámla: CIB Bank Zrt., Számlaszám:

2 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás TARTALOMJEGYZÉK TARTALOMJEGYZÉK... 2 TERV ÉS IRATJEGYZÉK Kiindulási adatok, a jelenlegi helyzet bemutatása Előzmények A megrendelő megnevezése Az engedélyesek megnevezése Tervező megnevezése A község környezetének leírása A keletkező szennyvíz befogadója Szennyvíztisztítási technológia ismertetése A szennyvíztisztítási technológia Az IN-DRÄN típusú biológiai szennyvíztisztító tisztítási hatásfoka A létesítmények méretezése, kiválasztása Szennyvízmennyiségek A szennyvíztisztító berendezés méretezése, kiválasztása A szikkasztómező kialakítása: Iszap- és egyéb hulladékok kezelése Energiaellátás, villamos berendezések Hulladékok kezelése Építés, bontás Környezetvédelem Technológia Szigetelés Levegőtisztaság védelem Zaj és rezgés elleni védelem A dolgozók munkahelyi rezgésterhelése Élővilág védelem Települési környezet Vegyszerek... 7 Termőföld védelme... 8 Üzemeltetés Üzemeltetés, karbantartás... 9 Munkavédelem Tűzvédelem TERVEZŐI NYILATKOZAT

3 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Iratok: TERV ÉS IRATJEGYZÉK II 01. II 02. Tervezői nyilatkozat Tervezői jogosultság Tervek: IN-K4 IN-K6 IN-K8 IN-K35 IN-B6 IN-B8 IN-B12 IN-DRÄN Plus K4 típusú tisztítóberendezés és szikkasztómező IN-DRÄN Plus K6 típusú tisztítóberendezés és szikkasztómező IN-DRÄN Plus K8 típusú tisztítóberendezés és szikkasztómező IN-DRÄN Plus K35 típusú tisztítóberendezés és szikkasztómező IN-DRÄN Biobed B6 típusú tisztítóberendezés és szikkasztómező IN-DRÄN Biobed B8 típusú tisztítóberendezés és szikkasztómező IN-DRÄN Biobed B12 típusú tisztítóberendezés és szikkasztómező - 3 -

4 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás 1. Kiindulási adatok, a jelenlegi helyzet bemutatása 1.1 Előzmények Aparhant település Önkormányzata, a település környezeti minőségének javítása, és az infrastruktúra fejlesztése céljából, kommunális szennyvizeinek gyűjtését, és tisztítását egyedi szennyvíztisztító kisberendezéssel oldja meg. A község szennyvízkezelése a település területfejlesztési programjában szerepel, az önkormányzat rendelkezik a 147/2010. (IV. 29.) Korm. rendelet szerint elkészített Települési Szennyvízkezelési Programmal, azt képviselőtestület jóváhagyta. 1.2 A megrendelő megnevezése A kérelmező neve: Aparhant Község Önkormányzata Székhelye: 7186 Aparhant, Kossuth L. u. 34. Képviseli: Csóka Attila polgármester 1.3 Az engedélyesek megnevezése Ssz. Helyrajzi szám Út/utca Házszám Tulajdonos neve Berendezés típus Szikkasztófelület (m 2 ) 1 33/A Deák F u 26 Ziegler József Ziegler Nemes Magdolna K4 24, Rózsadomb u 31 Csóka Attila Csókáné Nemes Ágnes K4 24,0 Kolozsi András Kossuth L. u 38 dr. Kolozsi András Molnárné Kolozsi Mária K4 24,0 Ritter Erik Petőfi u. 54 Ritter Viktor Ritter Viktorné B6 15, /26 Jókai u 15 Juhász Gyula Juhász Gyuláné B6 15, Deák F.u 25 Heidecker Gábor Heidecker József K4 24, Deák F.u 39 Heidecker József Heidecker Józsefné K4 24, József u 6 Fábián Zoltán K4 24, /19 Bem u 11 Kolozsi Ákos K4 24, /24 Jókai u 11 Palkó Attila K4 24, /21 Jókai u 6 Jakab János Jakab Jánosné K4 24, /6 Új u. 16 Schuller Attila K4 24, Kossuth u. 8 Matis Géza K4 24, Rákóczi u. 7 Szabó Istvánné Ziener Antalné K4 24,0 Sasvári Lászlóné Rákóczi u. 6 Sasvári Gábor Sasvári Krisztina K4 24, Deák u. 43 Szabó Szaniszló Szabó Szaniszlóné B6 15, Kossuth u. 23 Schumacher Márton K4 24,0

5 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Ssz. Helyrajzi szám Út/utca Házszám Tulajdonos neve Berendezés típus Szikkasztófelület (m 2 ) Schumacher Mártonné Petőfi u. 58 Laufer Józsefné K4 24, Petőfi u. 60 Laufer Mihály Laufer Mihályné K4 24, Rózsadomb u. 8 Dávid József Dávid Józsefné K4 24, /6 Jókai u. 3 Molnár Lajos Molnár Lajosné K8 40, Rákóczi u. 8/a Ferencz Attila Ferenczné Ziegler Ágnes K4 24, Petőfi u. 110 Dr.Boldisné Ferenc Zsuzsanna K4 24, /10 Kossuth u. 65 Dr.Erményi Tibor Dr.Erményuné Dr Csike Andrea B6 15, Rózsadomb u. 20 Selyem Márton Selyem Mártonné K4 24, Ady u. 8 Fehér János Fehér Jánosné K4 24, Deák F u. 12/a Nemes Róbert B6 15, Rózsadomb 17 Fábián László Fábián Lászlóné K4 24, Rózsadomb 22 Sebestyén Gyula László Ágnes K4 24,0 345/13 Új u. 11 Bogos Csaba K4 24, /22 Jókai u. 8 Katona Antal Katona Antalné K4 24, Rózsadomb u. 19 Rónai János Rónai Jánosné B6 15, Petőfi S u. 51/a 51/a Dávid Bálint Dávid Bálintné K6,0 Ferenc Mihály /11 Új u. 9 Ferencné Szőts Tímea Ferenc Noémi Ferenc Tímea K4 24, /9 Új u. 13 Tusa Zsolt Tusáné Rózsa Edit K4 24, József A u. 7 Palkó György Palkó Györgyné K6, /2 Bem 14 László György László Györgyné K6, Rózsadomb 23 Fauszt János Fauszt Jánosné K4 24, /8 Új u. 6 Fauszt János Fausztné Bíró Hajnalka K4 24, Arany j u. 7 Balogh János Balogh Jánosné K4 24, Kossuth u. 9 Kerekes Anrtalné K4 24,0

6 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Ssz. Helyrajzi szám Út/utca Házszám Tulajdonos neve Berendezés típus Szikkasztófelület (m 2 ) Kerekes Endre /13 Béke u. 2 Oszvald János Oszvaldné Soós Judit K6, /5 Jókai u. 1 Kiss Irén Kiss Gyula K4 24, Rózsadomb u 4 Rónai Jánosné K4 24, József A u 9 Zsók Csaba Zsókné Györgyös Anikó K6, Petőfi u 34 Fábián Ottó Fábián Mészáros lilla laura B6 15, Kossuth u. 19 Csóka Attila B6 15, Ady u. 3 Ritter Viktor Ritter Viktorné B8 20, Petőfi u. 49 Szabó Zoltán K4 24, Petőfi u. 26 Önkormányzat B12, Rákóczi u. 2 Önkormányzat K35 184, Rákóczi u. 4 Önkormányzat K35 184, Ady u. 10 Önkormányzat K8 40, Rózsadomb u. 12 Önkormányzat K4 24, /2 Petőfi u. 2/a Önkormányzat K8 40, Rózsadomb 14 Önkormányzat Rózsadomb 16 Önkormányzat K8 40, Petőfi u. 116 Andrási József Andrási Józsefné K4 24,0 1.4 Tervező megnevezése PROWATECH Kft. H-7831 Pellérd, József Attila u info@prowatech.hu Web: A község környezetének leírása Aparhantra jellemző az aprófalvas településszerkezet, a központi belterület a dombhátakat elválasztó apróbb mély völgyekben alakult ki. A lakóingatlanok a völgytalpak mentén végigfutó úthálózathoz közel-, az utcafronton helyezkednek el, míg a telkek többi része a hátrafelé emelkedő dombok irányába alakultak ki, a község központi területén alakultak csak ki zsúfoltabban kisméretű telkek. Aparhant község jellemzően mezőgazdasági térség, belterjes és külterjes hasznosítású földekkel, amelyek kiváló, az országos átlagot meghaladó termőképességű mezőgazdasági területek. A termesztett növények közül jelentős a kukorica és a kalászos növények aránya (búza). A községhez 158,7 ha belterület, 1796 ha külterület tartozik. A termőterületek megyei átlagot is meghaladó része (70 %) szántó művelési ágban nyilvántartott. Aparhant község Tolna megye déli részén, a Völgységben helyezkedik el. A település a Bonyhádi kistérséghez tartozik

7 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Domborzati adatok. A Nagyberek-Dráva-völgy valamint a Marcali-hát és Nyugat-Külső-Tolna közölt elhelyezkedő hordalékkúp-síkság mintegy 80 km hosszú és km széle. Átlagos tszf-i magassága m. A Nagyberekhez közeli É-i részei (Marcali-Öreglak vonalában) alacsonyabbak (1-140 m), míg a Zselic szomszédságában a felszín m-re emelkedik. A Dráva síkját kísérő, kb. 10 km széles sávban -140 m közé hanyatlik. Felszíne hasonló a nyugat-belső-tolnai hordalék- kúpsíkságéhoz, a különbség inkább az egyéb ökológiai tényezőkben mutatkozik. Jellemzőek itt is a futóhomokformák: a hossszanti garmadabuckák, szélbarázdák, maradékgerincek, garmadák, széllyukak. A futóhomokfelszíneket É ill. D felé fordult, viszonylag sűrű, de lapos völgyek tagolják. Éghajlat. A Völgység éghajlata sajátos, bizonyos átmenetet jelent az Alföldre jellemző kontinentális és a Dunántúl szubatlanti klímája között. A nyár mérsékelten meleg, a tél mérsékelten hideg. Az átlagos hőmérsékletingadozás 22,5 C. Az átlaghőmérséklet június-július-augusztusban 18, 21 és 20 fok. Csak januárban mínusz (-1,5), februárban nulla fok. Az éves csapadék mm közötti átlagértékeket mutat, ez mm-rel haladja meg az Alföldét. Az eloszlása is egyenletesebb. A csapadék-maximum júniusra, a másod-maximum novemberre jellemző. A domborzat és a viszonylag sűrű vízhálózat helyenként jelentős mikro-klimatikus eltéréseket eredményez. Vízrajz. felszíni vizek: A település területén jelentős felszíni vízfolyás az Aparhanti-patak. Az Aparhanti-patak völgyéhez csatlakozó völgyekben állandó, források által táplált és időszakos vízfolyású árkok találhatók. Ezért elmondható, hogy a település csapadékvizeinek fő befogadója is az Aparhanti-patak, mely a település keleti határában folyik. A patak medrén átfolyó rendszerű halastavakat alakítottak ki. felszín alatti vizek: A talajvíz felszín alatti mélysége a magasabb részeken átlagosan m, a lejtőkön 4-6 m, az alacsonyabb térszíneken 2-4 m mélységben található. Kémiailag a kalcium-magnézium-hidrogénkarbonátos típus a leggyakoribb. Korábbi felmérések szerint (Tolna megye Környezetvédelmi Programja 2000) a települések közigazgatási területén a talajvízre telepített ásott és fúrt kutak vizének fogyasztása kockázatos, esetenként a magas nitrát és/vagy nitrit szennyezettségük, vagy mikrobiológiai fertőzöttségük miatt. A talajvizeknél jóval nagyobb mélységben helyezkedik el a rétegvíz, amely a 170 m-es mélységi helyzetben is megtalálható. Aparhant település hidrogeológiai jellemzőiről a korábbi talajmechanikai fúrásokból és a víztermelő kutak Vízföldtani naplóiból áll rendelkezésünkre adat. Ezen fúrások a meglévő víztoronynál létesültek egy korábbi tervezés folyamán. A fúrásokat jellemzően mély fekvésű területeken hajtották végre. A feltárások alapján látható, hogy a terület talajrétegződése egysíkú. A feltalaj 0,9-1,5 m mélységig Barna humuszos, iszapos homokliszt. alatta egészen kb. 35 m mélységig iszapos agyag, iszapos homok váltakozik. Ezt követően kb. 55 m mélységig Agyagcsíkos iszapos agyag található. Ezt követően kb. 100 m mélységig különböző szerkezetű homoktípusok lelhetők fel. A felső, agyagos vízzáró rétegek a felszíni vizeknek mélyebb rétegekbe történő beszivárgását megakadályozzák. Földtani adottságok. A kistáj talajvízhatás alatt közvetlenül nem álló területeinek talajképző kőzete lösz és löszös üledék. Rajtuk az Aparhant környéki területeken csernozjom barna erdőtalajok sávja alakult ki. A talajok mechanikai összetétele vályog, a barnaföldeké és az alföldi mészlepedékes csernozjomoké pedig homokos vályog. Vízgazdálkodásuk kedvező. Az erősen tagolt kistájra a különböző mértékű erózió jellemző, melyet az erdők viszonylag magas aránya csökkent. Az öntés anyagú területek talajképződménye a vályog mechanikai összetételű öntés réti talaj

8 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás 1.6 A keletkező szennyvíz befogadója Aparhant település a 27/2004. (XII. 25.) KvVM rendelet szerint a felszín alatti víz állapota szempontjából az érzékeny területeken levő települések közé tartozik. A telepítendő FANN berendezésekből kilépő, elszikkasztandó tisztított szennyvíz paraméterei teljesítik a /2008. (XII. 31.) KvVM rendelet -a vizek hasznosítását, védelmét és kártételeinek elhárítását szolgáló tevékenységekre és létesítményekre vonatkozó műszaki szabályokról - 4. számú melléklete szerinti határértékeket. 1. táblázat: Egyedi szennyvízkezelő létesítményből földtani közegbe történő bevezetés Sorszám Szennyező anyagok Dikrotmátos oxigénfogyasztás minősített pontminta 24 órás átlagminta minősített pontminta 24 órás átlagminta minősített pontminta 24 órás átlagminta Ammónia-ammóniumnitrogén Összes szervetlen nitrogén KOI k NH 4 - N ön ásv Mértékegység mg/l mg/l mg/l Mintavétel típusa Határérték felszín alatti víz szempontjából fokozottan érzékeny területen nem fokozottan érzékeny területen (1) ) A mintavétel típusa vagylagosan írható elő, egy-egy paraméterre mindkettő együtt nem alkalmazható. A FANN IN-DRÄN egyedi szennyvízkezelő berendezés által kibocsátott tisztított szennyvíz határértékei: Egyedi szennyvízkezelő berendezésből földtani közegbe történő bevezetés 2. táblázat Sorszám Szennyezőanyagok Dikromátos oxigén- KOI k fogyasztás Ammóniaammónium- NH 4 - N nitrogén Összes szervetlen ön ásv nitrogén Mérték- egység mg/l mg/l mg/l Mintavétel típusa 2 Szennyvíztisztítási technológia ismertetése Földtani közegbe történő bevezetés esetén határérték felszín alatti víz szempontjából fokozottan érzékeny és magas talajvízállású területen Garantált határértékek Várható értékek minősített pontminta 24 órás átlagminta <100 <75 minősített pontminta 24 órás átlagminta - <10 minősített pontminta 24 órás átlagminta - <25 Figyelembe véve a térség földrajzi adottságait és a lélekszámot az összegyűjtött szennyvizet helyi, házi kisberendezéssel tisztítjuk meg, a tisztított szennyvizet helyben elszikkasztjuk. A házi szennyvíztisztítóra kidolgozott, technológia komplex megoldást nyújt a kommunális szennyvíz tisztítására, valamint az iszapvonalon megjelenő technológiai feladatokra: zárt, cseppszóródás ellen védett technológia, % közötti terhelhetőség, energiatakarékos üzemeltetés, A rendszerből kikerülő iszap stabil

9 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Az ingatlanon keletkező háztartási szennyvizet közvetlenül a szennyvíztisztító berendezésre vezetjük. Ez NA 110 mm-es gravitációs KG-PVC vezetékkel történik. A tisztítóberendezésre érkező nyers szennyvizet a berendezés segítségével a jogszabályokban előírt minőségűre tisztítjuk, majd a megtisztított szennyvizet megfelelően méretezett és kialakított szikkasztómező segítségével helyben elszikkasztjuk. 2.1 A szennyvíztisztítási technológia FANN IN-DRÄN típusú biológiai szennyvíztisztító kisberendezés A FANN IN-DRÄN típusú biológiai szennyvíztisztító kisberendezés alkalmas a háztartásokban keletkező szennyvíz és az un. szürkevíz biológiai tisztítására lakosegyenértékig olyan területeken, ahol nincsen, ill. gazdaságtalanul létesíthető közcsatorna hálózat, vagy központi szennyvíztisztító telep. E berendezések a közműves szennyvíztisztítással egyenértékű környezetvédelmi megoldást biztosítanak, nem tartalmaznak a környezetre káros anyagot, továbbá adalék anyagok felhasználása nélkül, csendesen, szagmentesen minimális külső villamos-energia bevitellel üzemelnek. A berendezés műtárgyai a telepítés helyszínén könnyen szerelhetők különleges szakértelmet nem igényelnek. Az alkalmazott zárt, cseppszóródás ellen védett technológia a mechanikai tisztítás mellett a csepegtetőtestes biológiai tisztításon alapszik - a keletkező iszap teljes anaerob stabilizációjával, nitrifikációval, denitrifikációval -, több tekintetben újszerű megoldások alkalmazásával (a biológiai reaktor). Az előülepítés (mechanikus tisztítás) a biológiailag nem, vagy csak nehezen lebontható mechanikus szennyeződések felfogására szolgál. A biológiai szennyvíztisztító kisberendezés alapeleme az IN-DRÄN K, Plus vagy az IN-DRÄN Biobed biológiai reaktor, amelyben egy speciális anyagból készült IN-DRÄN tisztító modul végzi a szennyvíz biológiai tisztítását. A biológiai tisztítás aerob, anoxikus, oxikus biológiai folyamatokban történik. Az alkalmazott tisztítási technológia optimális és stabil környezetet teremt a biológiailag lebontható szerves anyagok, nitrogén és foszforalapú szennyezőanyagok eltávolításához is. A berendezés jól alkalmazható -külön berendezés telepítése nélkül- a magas talajvízállású területeken is. A tisztított szennyvíz közvetlenül a tisztítás után elszikkasztható. Az átszivárgott és közben megtisztított szennyvíz gravitációsan jut a szikkasztómezőre A FANN IN-DRÄN típusú biológiai szennyvíztisztító működése A nyers szennyvíz az először az előkezelő medencébe jut. Az előkezelő feladata a nyers szennyvízben lévő durva szennyeződések leválasztása. Az előkezelő medencében a szennyvizek lebegő anyagai mintegy 80-90%-os hatásfokkal ülepednek ki, és a műtárgyon belül a kiülepedő iszap hidegrothasztása és stabilizálása is végbemegy. A BOI 5 eltávolítás hatásfoka -40%-ra tehető. A foszfor és nitrogén eltávolítás csekély, 10% körüli (szükség esetén, kémiai foszforeltávolítás segítségével a hatásfok 90%-ra felvihető). Az előkezelő medencében összegyűlt szennyvíziszap 180 napos tartózkodási idő után közvetlen mezőgazdasági elhelyezésre is alkalmas, vagy komposztálható, és mint komposzttrágya hasznosítható. Az előkezelő medence egyterű, belső kialakítása olyan, hogy a karbantartás és az ellenőrzés könnyen megoldható legyen (1. ábra). A tartályok anyaga öregedésálló, UV stabil strukturált polietilén. A tartály optimális geometriája lehetővé teszi, hogy hidraulikus kapacitása a lehető leghatékonyabb legyen, a maximálisan tárolható iszap akár ½ NK is lehet, amely maximális terhelésnél is minimum 2 éves iszaptárolást tesz lehetővé. A tartályok ideális méretei, és alacsony súlyuk révén a könnyű beépítését és szállítást tesznek lehetővé. Az alacsony telepítési magasság és a bordázott kialakításnak köszönhetően a felúszás veszélye nem áll fenn, csak igen magas talajvíz állásnál (-0,85 cm) kell a tartályokat felúszás ellen biztosítani

10 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás 1. befolyó nyílás NA kémlelő nyílás 3. szellőző vezeték 4. szellőző vezeték 5. kémlelő nyílás 6. kifolyó nyílás NA kifolyó cső 1. ábra Az előkezelő medencéből kikerülő előtisztított szennyvíz IN-DRÄN K vagy Biobed biológiai reaktor esetén egy NA 110 mm es vezetéken keresztül, IN-DRÄN Plus P biológiai reaktor esetén egy DK32 KPE vezetéken keresztül folyik a biológiai tisztítóba. A biológiai reaktor fő elemei: az IN-DRÄN tisztító modul, elosztó és szellőztető vezeték, levegőztető egység. A biológiai reaktorban egy elosztó vezeték speciális kialakítású furatain keresztül a szennyvíz egyenletesen oszlik el az IN-DRÄN tisztító modulokon. A szennyvíz a modulokon kialakult kollmatált biofilmrétegen át (ahol biológiai tisztításon megy keresztül) függőlegesen a bioreaktor aljára szivárog. A szennyvíz szennyező anyagai a reaktorban (kémiai és biológiai folyamatok révén) lebomlanak, átalakulnak. A reaktoron átfolyt és közben megtisztított szennyvíz gravitációsan jut a szikkasztómezőre ahonnét a földbe szivárog. A szikkasztómező alján egy drénvezeték segítségével a megtisztított szennyvíz egy részét öszszegyűjtjük, majd gravitációsan továbbítjuk a mintavételező aknába. A reaktor működésének fontos része, a megfelelő szellőzőzés kialakítása, annak érdekében, hogy a biofilmen lévő baktériumok kellő levegőhöz (oxigénhez) jussanak, ezért az elosztó vezeték végére levegőztető fejet helyezünk el. A berendezés megfelelő mennyiségű friss levegő (oxigén) ellátásáról IN- DRÄN P és B típusú berendezés esetén egy fúvó gondoskodik. Az IN-DRÄN tisztító modul A biológiai tisztítás fontos eleme az IN-DRÄN tisztító modul, kialakítását a 2. ábra mutatja. Egy modul mérete 1,2 x 0,6 x 0,2 m, súlya kb. 5,5 kg, szárazon. A modul tulajdonképpen egy összehajtott, speciális összetételű geo(bio)textil. Az összehajtogatott redők közötti távolság kialakítását egy szintén speciálisan erre a célra kifejlesztett a termo műanyag elem biztosítja. 2. ábra: IN DRÄN tisztító modul Az IN-DRÄN modul működése Az IN-DRÄN modul működését a 3. ábra szemlélteti. Az előkezelt szennyvíz az elosztó vezetéknek köszönhetően egyenletesen jut a modul felfelé nyitott kamráiba. A szennyvízzel teli, felfelé nyitott kamrákból a szennyvíz a kamra alján a kavicsrétegbe szivárog, a kamra oldalán átszivárog, a levegővel teli alul nyitott kamrákba (ahonnan szintén a kavicsrétegbe szivárog). A kamrák alját és oldalát képező geotextílián kialakul egy biológiai hártya. A biológiai hártyában (biofilm) található baktériumok végzik a szennyvíz tisztítását

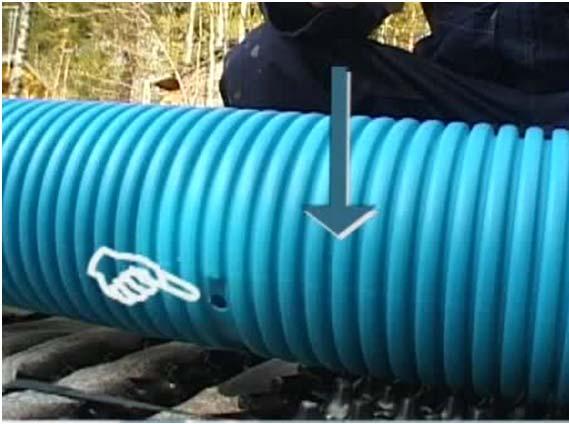

11 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás 3. ábra A tisztítási folyamat az un. csepegtetőtestes szennyvíztisztítási technológián alapszik, melynek a lényege, hogy a csepegtetőtestre kerülő szennyvíz egy része gyorsan mozog a makropórusokban, azonban a szennyvíz legnagyobb része a maradék a biológiai hártya felszínén lassan halad illetve csepeg lefelé. A BOI 5 eltávolítás a gyors mozgású szennyvízből bioszorpció és koaguláció révén a lassú mozgású szennyvízhányadból pedig az oldott komponensek fokozatos lebontása révén a biológiai hártyában jön létre. A csepegtetőtest porózus, nagy felületű anyagon megtelepülő biológiai hártya, a biofilm segítségével bontja le jó hatásfokkal ülepített szennyvíz lebegő, továbbá kolloidális és oldott szennyeződéseit. A szennyvíz oldott szennyezőanyagai és az oldott oxigén a biológiai hártyában az asszimiláló mikroorganizmusok környezetébe diffundál. Eközben sejthártyatömeg keletkezik. A hártya vastagsága függ az aerob réteg alatti anaerob rétegtől is. A biológiai hártyában általában a hártya felszín közeli térben heterotróf baktériumok, a hártya mélyén pedig autotróf baktériumok vannak jelen. A hártya felső terében magasabb rendű mikroorganizmusok, pl. gombák (Fusarium, Oospora) is megtalálható. Esetleg algák is megtelepedhetnek a csepegtetőtest tetején. A speciálisan kialakított kamrák és a geotextília megfelelő életteret biztosít a biofilm kialakulásának, és egyben megakadályozzák a baktériumok túlzott elszaporodását is, ezzel megakadályozva az IN-DRÄN modul esetleges eltömődését. Elosztó vezeték Az elosztó vezeték egy vastag-falú bordázott PE anyagú cső, amely jó ellenáll a földfelszínről átadódó terhelésnek. Speciális kialakítású furatain keresztül biztosítja a párhuzamosan, vagy sorba kapcsolt (akár 20 m hosszan) IN DRÄN tisztító modulok egyenletes szennyvíz ellátását. (4. ábra) 4. ábra: Elosztó vezeték

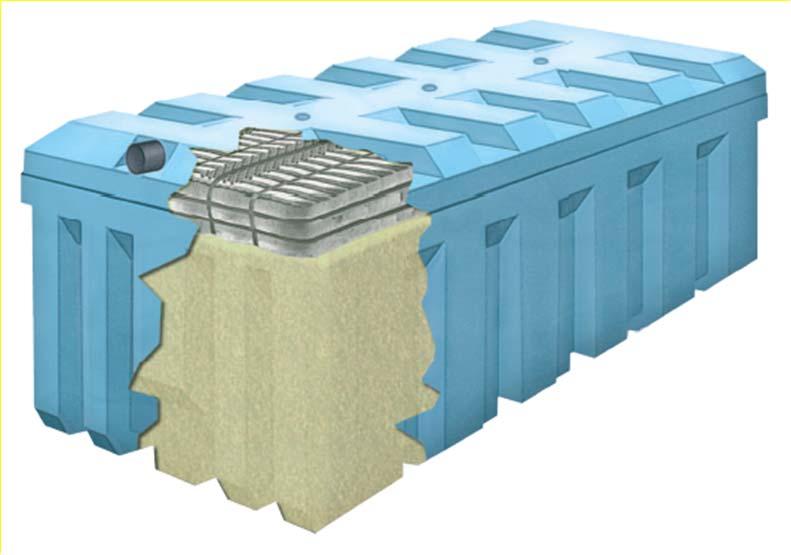

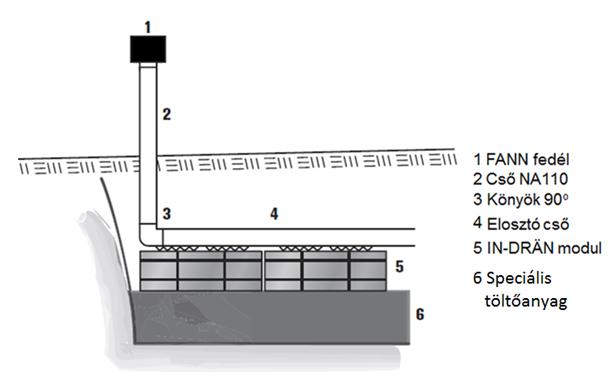

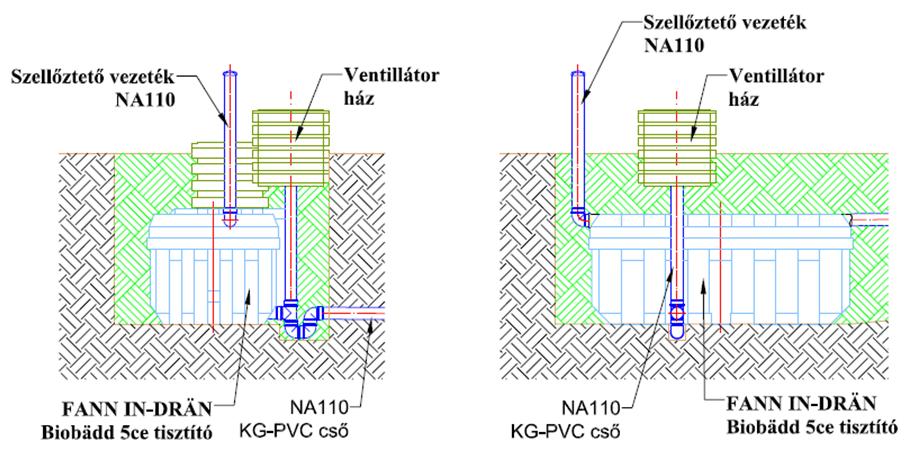

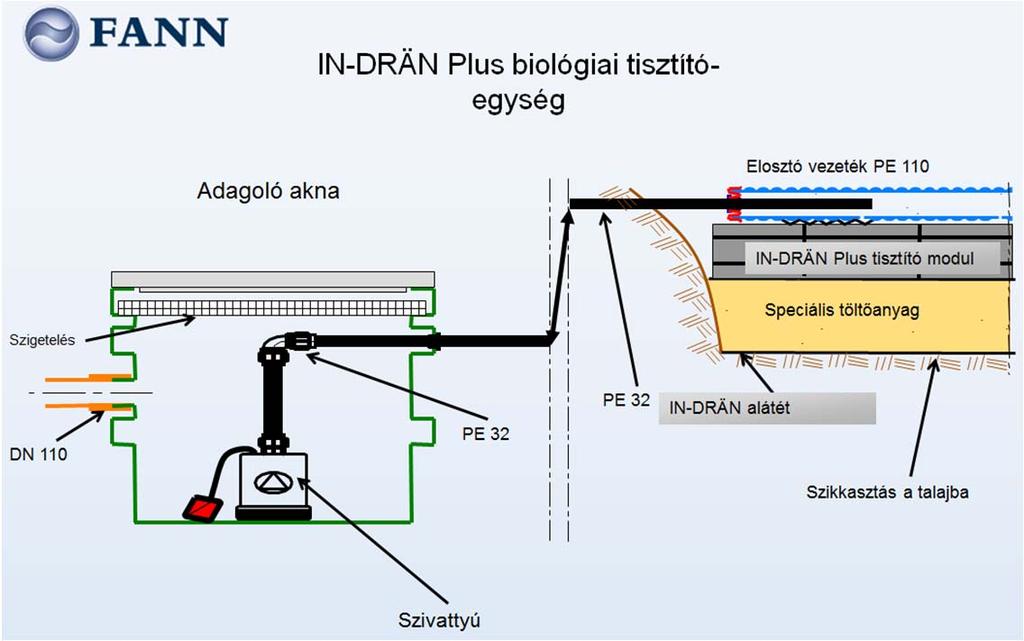

12 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Befolyó nyílás Szellőző nyílás IN-DRÄN tisztító modul Speciális töltőanyag 5. ábra: IN DRÄN Biobed tisztító egység IN-DRÄN Plus P típusú szennyvíztisztító Az előkezelő tartályból a szennyvíz szivattyú segítségével jut az IN-DRÄN Plus biológiai tisztító modulokra. A biológiai tisztító-egység kialakítását a 6. ábra mutatja. Fő elemei: az adagoló akna, az IN- DRÄN Plus tisztító modulok és az elosztó vezeték. A biológiai szennyvíztisztítót ciklikusan tápláljuk szennyvízzel. Az adagoló aknában lévő szivattyú vezérlése úgy van beállítva, hogy a tisztító modulok elárasztása minimum 4 ciklusban történjen. A lökésszerűen érkező előkezelt szennyvizet, az elosztóvezeték segítségével egyenletesen osztjuk szét az IN-DRÄN Plus tisztító modulok felületén. 6. ábra

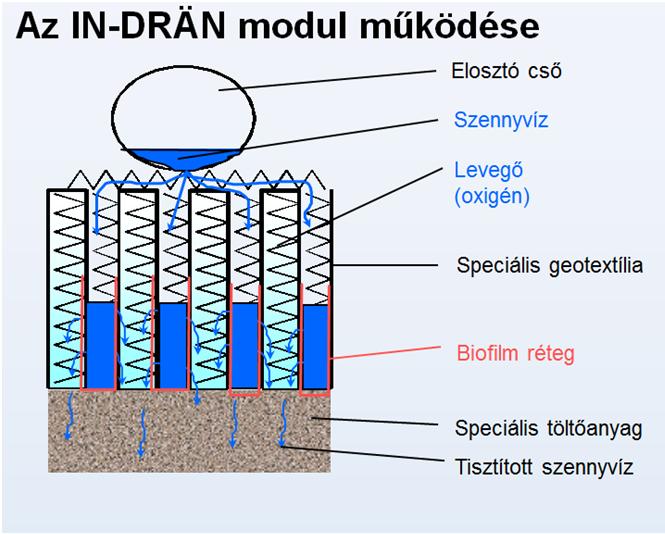

13 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Az IN-DRÄN Plus tisztító modul A szennyvíz a modulokon kialakult kollmatált biofilm-rétegen át (ahol biológiai tisztításon megy keresztül) függőlegesen a tisztító modulok aljára szivárog. A tisztító modulban lévő Plus speciális bio töltőanyag hatékonyabbá teszi a tisztítási folyamatot, megnöveli a modul tisztítókapacitását, és elpusztítja a szennyvízben elszaporodó baktériumok és vírusok (pl. az igen fertőző un. humán patogén baktériumok és vírusok: E.coli, fekális Enterococcus, adenovírus, norovírusok, stb.) 99,99 %-át, ezáltal biztosítható, hogy extrém magas talajvíz állás esetén sem jut veszélyes szennyezőanyag a talajvízbe. Az IN-DRÄN Plus egy biológiai tisztító és biológiai szűrő is egyben. A szennyvíz szennyező anyagai a modulokban (kémiai és biológiai folyamatok révén) lebomlanak, átalakulnak. A tisztító modulokon átszivárgott és közben megtisztított szennyvizet elszikkasztjuk. 7. ábra: IN DRÄN Plus tisztító modul Szellőző rendszer A tisztítórendszer működésének fontos része, a megfelelő szellőzőzés kialakítása, annak érdekében, hogy az IN-DRÄN Plus modulok kellő levegőhöz (oxigénhez) jussanak, ezért az IN-DRÄN Plus modulok végére egy levegőztető fejet helyezünk el. A levegőztető fej a földfelszíntől min. 50 cm-re kell, hogy kiálljon. 8. ábra 9. ábra: IN DRÄN Biobed szellőző rendszer

14 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Tisztított szennyvíz-szikkasztó mező/drénhálózat: Szikkasztó mezőnek nevezzük a tisztított szennyvíz elszikkasztására szolgáló művet, amely lehet egybefüggő mező vagy egymás mellett elhelyezett szikkasztó árkok együttese, amelyekre általában szakaszosan kerülnek rávezetésre a viszonylag nagy - akár 10 m 3 /d szennyvízhozamok. A szikkasztómező méretét a szivárgási tényező alapján kiszámított értékek alapján határozzuk meg. Ellentétben a hagyományos perkolációs rendszer telepítésével az IN-DRÄN mező hosszát a beépítendő mezők száma és elhelyezkedése határozza meg. Különböző talajtípusok esetén ez a hossz nem változik, csak a mező szélessége nő (a tapasztalat szerint, általában 5 m-ig), a szivárgási tényező alapján kiszámított szikkasztófelület mérete szerint (10. ábra). 10. ábra 2.2 Az IN-DRÄN típusú biológiai szennyvíztisztító tisztítási hatásfoka A biológiai hártya teljes kialakulása az első üzembe helyezést követően átlagosan kb napot vesz igénybe. Újrakezdés (tartósabb, több hónapnyi üzemszünet) esetén a biofilm már hamarabb kialakul (11. ábra). Azonban a tisztítási folyamat, már 3 nap után is hatékonyan működik, (mert a tisztítási folyamat nem csak a biofilmen alakul ki) és kb. 10 nap után stabillá válik. (8. ábra) A tisztító berendezéssel alap kiépítésben (teljesen kialakult biofilm esetén) az 1.6 pontban leírt tisztítási paraméterek érhetők el. Amennyiben a megkövetelt határértékek ennél szigorúbbak, úgy kiegészítő tisztító modulokat kell alkalmazni. (foszfortalanító, denitrifikáló, stb.) 11. ábra: Biofilm kialakulása 12. ábra: A tisztítási hatásfok változása

15 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás A szennyvíztisztító berendezésekből távozó tisztított szennyvíz minőségi paraméterei Aparhant település a 27/2004. (XII. 25.) KvVM rendelet szerint a felszín alatti víz állapota szempontjából az érzékeny területeken levő települések közé tartozik. A telepítendő FANN berendezésekből kilépő, elszikkasztandó tisztított szennyvíz paraméterei teljesítik a /2008. (XII. 31.) KvVM rendelet -a vizek hasznosítását, védelmét és kártételeinek elhárítását szolgáló tevékenységekre és létesítményekre vonatkozó műszaki szabályokról - 4. számú melléklete szerinti határértékeket. 3. táblázat: Egyedi szennyvízkezelő létesítményből földtani közegbe történő bevezetés Sor- szám Szennyező anyagok Dikrotmátos oxigénfogyasztás minősített pontminta 24 órás átlagminta minősített pontminta 24 órás átlagminta minősített pontminta 24 órás átlagminta Ammónia-ammóniumnitrogén Összes szervetlen nitrogén KOI k NH 4 - N ön ásv Mértékegység mg/l mg/l mg/l Mintavétel típusa Határérték felszín alatti víz szempontjából fokozottan nem fokozottan érzékeny érzékeny területen területen (1) ) A mintavétel típusa vagylagosan írható elő, egy-egy paraméterre mindkettő együtt nem alkalmazható. A FANN IN-DRÄN típusú egyedi szennyvízkezelő berendezés által kibocsátott tisztított szennyvíz határértékei: Egyedi szennyvízkezelő berendezésből földtani közegbe történő bevezetés Sorszám Szennyezőanyagok Dikromátos oxigén- KOI k fogyasztás Ammóniaammónium- NH 4 - N nitrogén Összes szervetlen ön ásv nitrogén Mérték- egység mg/l mg/l mg/l Mintavétel típusa 4. táblázat Földtani közegbe történő bevezetés esetén határérték felszín alatti víz szempontjából fokozottan érzékeny és magas talajvízállású területen Garantált határértékek Várható értékek minősített pontminta 24 órás átlagminta <100 <75 minősített pontminta 24 órás átlagminta - <10 minősített pontminta 24 órás átlagminta - < A szennyvíztisztító kisberendezés üzemeltetése A szennyvíztisztító kisberendezés üzemeltetése a gyártó által megadott üzemeltetési utasításnak megfelelően történik. Az üzemeltető az elfolyó tisztított víz minőségét legalább 5 évente történő mintavételekkel ellenőrzi. A talajvíz minőségének ellenőrzése a településen kialakításra kerülő monitoring kutakban történik

16 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás 3 A létesítmények méretezése, kiválasztása 3.1 Szennyvízmennyiségek A lakossági ivóvízfogyasztásból becsült kommunális jellegű szennyvízkibocsátás mennyiségét, mint tervezési alapadatot, az alábbiak szerint határoztuk meg: Az MSZ előírásai szerint a fajlagos szennyvízmennyiség megállapításánál a következő módosító tényezőket kell figyelembe venni: - létszámnövekedés szerint stagnáló település esetén: 1,05 (MSZ /2, 1.6 pont), - a kistelepülésen az elhasznált víz kb. 80 %-a szennyvíz. A fentieket figyelembe véve a Q d = 100 l/d/fő, szennyvízmennyiséget választjuk tervezési alapadatként. 3.2 A szennyvíztisztító berendezés méretezése, kiválasztása lakosegyenérték esetén A tervezés alapjául számításba vett lakosegyenérték (LE) és a kommunális szennyvízkibocsátás: 5. táblázat Megnevezés LE Szennyvíz m 3 /d Összesen 4 0,4 A keletkező éves szennyvíz mennyiségek: 0,4 m 3 /d x 365 d = 146,0 m 3 /év Alapadatok: Ellátott személyek száma: 4 fő= 4 Leé (lakosegyenérték) Napi vízfogyasztás max: 100 l/fő/nap A keletkező napi szennyvíz mennyiség: 4 fő x 100 l/fő/nap = 400 l/nap = 0,4 m 3 /nap Szennyvízmennyiség: Q d = 0,4 m 3 /nap Óracsúcs: q 1/10 =0,04 m 3 /h Nappali átlag: q 1/14 = 0,026 m 3 /h Napi átlag: q 1/24 =0,015 m 3 /h Keletkező napi szerves-anyag/fő: 60 g BOI 5 /fő Keletkező napi szerves-anyag: 4 x 60 g = 240,0 g BOI 5 /d Az alkalmazott berendezés normál esetben: IN-DRÄN K4 típusú tisztítóberendezés A kiválasztott berendezés technikai adatai A biológiai reaktor típusa: K4 Maximális napi BOI 5 terhelés: 0,24 kg BOI 5 /nap Kapacitás: 4 LEÉ Maximális napi hidraulikai kapacitás: 0,6 m 3 /nap Óracsúcs Q maxh : 0,2 m 3 /h Maximálisan keletkező napi iszapmennyiség: 1,37 l/d, 2% Szükséges vegyszer és adalékanyag: nem szükséges Kezelési, karbantartási idő: 24 óra/év Beüzemeléskor és hosszabb üzemszünet során szükséges kezelői beavatkozások: Nem szükséges, a rendszer önműködően indul, ill. újra indul. A berendezés várható élettartama: > év

17 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Az alkalmazott berendezés kevés telepítési hely esetén: IN-DRÄN B6 típusú tisztítóberendezés A kiválasztott berendezés technikai adatai A biológiai reaktor típusa: B6 Maximális napi BOI 5 terhelés: 0,36 kg BOI 5 /nap Kapacitás: 6 LEÉ Maximális napi hidraulikai kapacitás: 0,9 m 3 /nap Óracsúcs Q maxh : 0,3 m 3 /h Maximálisan keletkező napi iszapmennyiség: 2,05 l/d, 2% Napi energiafogyasztás: 0,37 kwh Szükséges vegyszer és adalékanyag: nem szükséges Kezelési, karbantartási idő: 24 óra/év Beüzemeléskor és hosszabb üzemszünet során szükséges kezelői beavatkozások: Nem szükséges, a rendszer önműködően indul, ill. újra indul. A berendezés várható élettartama: > év lakosegyenérték esetén A tervezés alapjául számításba vett lakosegyenérték (LE) és a kommunális szennyvízkibocsátás: 6. táblázat Megnevezés LE Szennyvíz m 3 /d Összesen 6 0,6 A keletkező éves szennyvíz mennyiségek: 0,6 m 3 /d x 365 d = 219,0 m 3 /év Alapadatok: Ellátott személyek száma: 6 fő= 6 Leé (lakosegyenérték) Napi vízfogyasztás max: 100 l/fő/nap A keletkező napi szennyvíz mennyiség: 6 fő x 100 l/fő/nap = 600 l/nap = 0,6 m 3 /nap Szennyvízmennyiség: Q d = 0,6 m 3 /nap Óracsúcs: q 1/10 =0,06 m 3 /h Nappali átlag: q 1/14 = 0,04 m 3 /h Napi átlag: q 1/24 =0,023 m 3 /h Keletkező napi szerves-anyag/fő: 60 g BOI 5 /fő Keletkező napi szerves-anyag: 6 x 60 g = 360,0 g BOI 5 /d Az alkalmazott berendezés normál esetben: IN-DRÄN K6 típusú tisztítóberendezés A kiválasztott berendezés technikai adatai A biológiai reaktor típusa: K6 Maximális napi BOI 5 terhelés: 0,36 kg BOI 5 /nap Kapacitás: 6 LEÉ Maximális napi hidraulikai kapacitás: 0,9 m 3 /nap Óracsúcs Q maxh : 0,3 m 3 /h Maximálisan keletkező napi iszapmennyiség: 2,05 l/d, 2% Szükséges vegyszer és adalékanyag: nem szükséges Kezelési, karbantartási idő: 24 óra/év Beüzemeléskor és hosszabb üzemszünet során szükséges kezelői beavatkozások: Nem szükséges, a rendszer önműködően indul, ill. újra indul. A berendezés várható élettartama: > év

18 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Az alkalmazott berendezés kevés telepítési hely esetén: IN-DRÄN B6 típusú tisztítóberendezés A kiválasztott berendezés technikai adatai A biológiai reaktor típusa: B6 Maximális napi BOI 5 terhelés: 0,36 kg BOI 5 /nap Kapacitás: 6 LEÉ Maximális napi hidraulikai kapacitás: 0,9 m 3 /nap Óracsúcs Q maxh : 0,3 m 3 /h Maximálisan keletkező napi iszapmennyiség: 2,05 l/d, 2% Napi energiafogyasztás: 0,37 kwh Szükséges vegyszer és adalékanyag: nem szükséges Kezelési, karbantartási idő: 24 óra/év Beüzemeléskor és hosszabb üzemszünet során szükséges kezelői beavatkozások: Nem szükséges, a rendszer önműködően indul, ill. újra indul. A berendezés várható élettartama: > év lakosegyenérték esetén A tervezés alapjául számításba vett lakosegyenérték (LE) és a kommunális szennyvízkibocsátás: 7. táblázat Megnevezés LE Szennyvíz m 3 /d Összesen 8 0,8 A keletkező éves szennyvíz mennyiségek: 0,6 m 3 /d x 365 d = 219,0 m 3 /év Alapadatok: Ellátott személyek száma: 8 fő= 8 Leé (lakosegyenérték) Napi vízfogyasztás max: 100 l/fő/nap A keletkező napi szennyvíz mennyiség: 8 fő x 100 l/fő/nap = 800 l/nap = 0,8 m 3 /nap Szennyvízmennyiség: Q d = 0,8 m 3 /nap Óracsúcs: q 1/10 =0,08 m 3 /h Nappali átlag: q 1/14 = 0,06 m 3 /h Napi átlag: q 1/24 =0,033 m 3 /h Keletkező napi szerves-anyag/fő: 60 g BOI 5 /fő Keletkező napi szerves-anyag: 8 x 60 g = 480,0 g BOI 5 /d Az alkalmazott berendezés normál esetben: IN-DRÄN K8 típusú tisztítóberendezés A kiválasztott berendezés technikai adatai A biológiai reaktor típusa: K8 Maximális napi BOI 5 terhelés: 0,48 kg BOI 5 /nap Kapacitás: 8 LEÉ Maximális napi hidraulikai kapacitás: 1,0 m 3 /nap Óracsúcs Q maxh : 0,25 m 3 /h Maximálisan keletkező napi iszapmennyiség: 2,74 l/d, 2% Szükséges vegyszer és adalékanyag: nem szükséges Kezelési, karbantartási idő: 24 óra/év

19 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Nem szükséges, a rendszer önműködően in- Beüzemeléskor és hosszabb üzemszünet során szükséges kezelői beavatkozások: dul, ill. újra indul. A berendezés várható élettartama: > év Az alkalmazott berendezés kevés telepítési hely esetén: IN-DRÄN B8 típusú tisztítóberendezés A kiválasztott berendezés technikai adatai A biológiai reaktor típusa: B8 Maximális napi BOI 5 terhelés: 0,48 kg BOI 5 /nap Kapacitás: 8 LEÉ Maximális napi hidraulikai kapacitás: 0,9 m 3 /nap Óracsúcs Q maxh : 0,3 m 3 /h Maximálisan keletkező napi iszapmennyiség: 2,74 l/d, 2% Napi energiafogyasztás: 0,37 kwh Szükséges vegyszer és adalékanyag: nem szükséges Kezelési, karbantartási idő: 24 óra/év Beüzemeléskor és hosszabb üzemszünet során szükséges kezelői beavatkozások: Nem szükséges, a rendszer önműködően indul, ill. újra indul. A berendezés várható élettartama: > év Az orvosi rendelő esetén A tervezés alapjául számításba vett lakosegyenérték (LE) és a kommunális szennyvízkibocsátás: A lakosegyenértékre vonatkozó terhelésekre a 91/271/EGK Irányelv ad útmutatást. Az irányelv szerint 1 lakosegyenérték megfelel 60 g BOI 5 -nek (biológiailag lebontható terhelés oxigén igénye). A rendelő létszáma két fő, a megforduló betegek száma maximálisan 20 fő, 10 g BIO 5 /fő értékkel számolva a lakosegyenérték: 22*10 /60 = táblázat Szennyvíz Megnevezés LE m 3 /d Összesen 4 0,66 A keletkező éves szennyvíz mennyiségek: 0,6 m 3 /d x 365 d = 219,0 m 3 /év Alapadatok: Ellátott személyek száma: 22 fő= 4 Leé (lakosegyenérték) Napi vízfogyasztás max: l/fő/nap A keletkező napi szennyvíz mennyiség: 22 fő x l/fő/nap = 660 l/nap = 0,66 m 3 /nap Szennyvízmennyiség: Q d = 0,66 m 3 /nap Óracsúcs: q 1/10 =0,06 m 3 /h Nappali átlag: q 1/14 = 0,04 m 3 /h Napi átlag: q 1/24 =0,023 m 3 /h Keletkező napi szerves-anyag/fő: 10 g BOI 5 /fő Keletkező napi szerves-anyag: 22 x 10 g = 220,0 g BOI 5 /d Az alkalmazott berendezés normál esetben: IN-DRÄN K8 típusú tisztítóberendezés A kiválasztott berendezés technikai adatai A biológiai reaktor típusa: Maximális napi BOI 5 terhelés: K8 0,48 kg BOI 5 /nap

20 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Kapacitás: 8 LEÉ Maximális napi hidraulikai kapacitás: 1,0 m 3 /nap Óracsúcs Q maxh : 0,25 m 3 /h Maximálisan keletkező napi iszapmennyiség: 2,74 l/d, 2% Szükséges vegyszer és adalékanyag: nem szükséges Kezelési, karbantartási idő: 24 óra/év Beüzemeléskor és hosszabb üzemszünet során szükséges kezelői beavatkozások: Nem szükséges, a rendszer önműködően indul, ill. újra indul. A berendezés várható élettartama: > év A vendéglő esetén A tervezés alapjául számításba vett lakosegyenérték (LE) és a kommunális szennyvízkibocsátás: A lakosegyenértékre vonatkozó terhelésekre a 91/271/EGK Irányelv ad útmutatást. Az irányelv szerint 1 lakosegyenérték megfelel 60 g BOI 5 -nek (biológiailag lebontható terhelés oxigén igénye). A kiszolgáló személyzet létszáma két fő, a megforduló vendégek száma átlagosan 20 fő, 10 g BIO 5 /fő értékkel számolva a lakosegyenérték: 22*10 /60 = táblázat Szennyvíz Megnevezés LE m 3 /d Összesen 4 0,66 A keletkező éves szennyvíz mennyiségek: 0,6 m 3 /d x 365 d = 219,0 m 3 /év Alapadatok: Ellátott személyek száma: 22 fő= 4 Leé (lakosegyenérték) Napi vízfogyasztás max: l/fő/nap A keletkező napi szennyvíz mennyiség: 22 fő x l/fő/nap = 660 l/nap = 0,66 m 3 /nap Szennyvízmennyiség: Q d = 0,66 m 3 /nap Óracsúcs: q 1/10 =0,06 m 3 /h Nappali átlag: q 1/14 = 0,04 m 3 /h Napi átlag: q 1/24 =0,023 m 3 /h Keletkező napi szerves-anyag/fő: 10 g BOI 5 /fő Keletkező napi szerves-anyag: 22 x 10 g = 220,0 g BOI 5 /d Az alkalmazott berendezés normál esetben: IN-DRÄN B8 típusú tisztítóberendezés A kiválasztott berendezés technikai adatai A biológiai reaktor típusa: B8 Maximális napi BOI 5 terhelés: 0,48 kg BOI 5 /nap Kapacitás: 8 LEÉ Maximális napi hidraulikai kapacitás: 1,0 m 3 /nap Óracsúcs Q maxh : 0,25 m 3 /h Maximálisan keletkező napi iszapmennyiség: 2,74 l/d, 2% Szükséges vegyszer és adalékanyag: nem szükséges Kezelési, karbantartási idő: 24 óra/év Beüzemeléskor és hosszabb üzemszünet során szükséges kezelői beavatkozások: Nem szükséges, a rendszer önműködően indul, ill. újra indul. A berendezés várható élettartama: > év

21 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Az óvoda esetén A tervezés alapjául számításba vett lakosegyenérték (LE) és a kommunális szennyvízkibocsátás: A lakosegyenértékre vonatkozó terhelésekre a 91/271/EGK Irányelv ad útmutatást. Az irányelv szerint 1 lakosegyenérték megfelel 60 g BOI 5 -nek (biológiailag lebontható terhelés oxigén igénye). Az óvoda létszáma 35 fő, 10 g BIO 5 /fő értékkel számolva a lakosegyenérték: 35*10 /60 = táblázat Megnevezés LE Szennyvíz m 3 /d Összesen 6 1,75 A keletkező éves szennyvíz mennyiségek: az önkormányzat nyilvántartása szerint 240 m 3 /év Alapadatok: Ellátott személyek száma: 35 fő= 6 Leé (lakosegyenérték) Napi vízfogyasztás max: 50 l/fő/nap A keletkező napi szennyvíz mennyiség: 35 fő x 50 l/fő/nap = 1750 l/nap = 1,75 m 3 /nap Szennyvízmennyiség: Q d = 1,75 m 3 /nap Óracsúcs: q 1/10 =0,170 m 3 /h Nappali átlag: q 1/14 = 0,125 m 3 /h Napi átlag: q 1/24 =0,07 m 3 /h Keletkező napi szerves-anyag/fő: 10 g BOI 5 /fő Keletkező napi szerves-anyag: 35 x 10 g = 350,0 g BOI 5 /d Az alkalmazott berendezés: IN-DRÄN B12 típusú tisztítóberendezés A kiválasztott berendezés technikai adatai A biológiai reaktor típusa: B12 Maximális napi BOI 5 terhelés: 0,72 kg BOI 5 /nap Kapacitás: 12 LEÉ Maximális napi hidraulikai kapacitás: 1,8 m 3 /nap Óracsúcs Q maxh : 0,5 m 3 /h Maximálisan keletkező napi iszapmennyiség: 4,11 l/d, 2% Napi energiafogyasztás: 0,73 kwh Szükséges vegyszer és adalékanyag: nem szükséges Kezelési, karbantartási idő: 24 óra/év Beüzemeléskor és hosszabb üzemszünet során szükséges kezelői beavatkozások: Nem szükséges, a rendszer önműködően indul, ill. újra indul. A berendezés várható élettartama: > év Az iskola illetve a konyha esetén A tervezés alapjául számításba vett lakosegyenérték (LE) és a kommunális szennyvízkibocsátás: A lakosegyenértékre vonatkozó terhelésekre a 91/271/EGK Irányelv ad útmutatást. Az irányelv szerint 1 lakosegyenérték megfelel 60 g BOI 5 -nek (biológiailag lebontható terhelés oxigén igénye). Az iskola létszáma 92 fő, 10 g BIO 5 /fő értékkel számolva a lakosegyenérték: 92*10 /60 =

22 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás 11. táblázat Megnevezés LE Szennyvíz m 3 /d Összesen 16 3,5 A keletkező éves szennyvíz mennyiség: az Önkormányzat nyilvántartása szerint az iskola: 480 m 3 /év, a konyha 490 m 3 /év Alapadatok: Ellátott személyek száma: 92 fő= 16 Leé (lakosegyenérték) Napi vízfogyasztás max: 50 l/fő/nap A keletkező napi szennyvíz mennyiség: 95 fő x 50 l/fő/nap = 4750 l/nap = 4,75 m 3 /nap Szennyvízmennyiség: Q d = 4,75 m 3 /nap Óracsúcs: q 1/10 =0,47 m 3 /h Nappali átlag: q 1/14 = 0,33 m 3 /h Napi átlag: q 1/24 =0,15 m 3 /h Keletkező napi szerves-anyag/fő: 10 g BOI 5 /fő Keletkező napi szerves-anyag: 92 x 10 g = 920,0 g BOI 5 /d Az alkalmazott berendezés: IN-DRÄN K35 típusú tisztítóberendezés A kiválasztott berendezés technikai adatai A biológiai reaktor típusa: K35 Maximális napi BOI 5 terhelés: 2,1 kg BOI 5 /nap Kapacitás: 35 LEÉ Maximális napi hidraulikai kapacitás: 5,25 m 3 /nap Óracsúcs Q maxh : 0,7 m 3 /h Maximálisan keletkező napi iszapmennyiség: 12,0 l/d, 2% Szükséges vegyszer és adalékanyag: nem szükséges Kezelési, karbantartási idő: 24 óra/év Beüzemeléskor és hosszabb üzemszünet során szükséges kezelői beavatkozások: Nem szükséges, a rendszer önműködően indul, ill. újra indul. A berendezés várható élettartama: > év 3.3 A szikkasztómező kialakítása: A tisztított szennyvizet az ingatlanon egyedileg fogják elszikkasztani, ennek megfelelően megvizsgáltuk az adott ingatlan környezetét A szikkasztási próbák eredményei Aparhant településen kilenc helyen vettünk talajmintát a szikkasztási próbák elvégzéséhez. A fúrások során 1,0-1,5 m-es mélységből vettünk talajmintát, valamint helyszíni szikkasztásos vizsgálattal meghatároztuk a k szivárgási tényezőket. A fúrásokban maximum 8,64*10-5 m/s, vagy ennél az értéknél kedvezőbb eredmény volt meghatározható, ezért a biztonság javára minden esetben a maximális értékkel számolunk. A talajok szivárgási tényezőjének meghatározására irányuló helyszíni vizsgálatok alkalmával nyert adatok alapján a településen tisztított szennyvíz szikkasztására a talaj alkalmas A szikkasztómező méretezése Az egyedi vizsgálatok során a legrosszabb szikkasztási együttható 3,7 min/cm-re adódott

23 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás 1m 3 szennyvízmennyiség elszikkasztásához szükséges felület a szikkasztási együttható függvényében (MSZ 15287:200, M3 sz. melléklete): 12. táblázat Szikkasztási együttható 1 m 3 /d szennyvízterheléshez min/cm szükséges szikkasztófelület (m 2 ) 1-ig között között között felett talajcsere szükséges Területigény a szikkasztó mezők kiépítéséhez 1-4 lakosegyenérték esetén: A 12. táblázat szerint 1 m 3 víz elszikkasztásához szükséges felület 24,0 m 2. A napi maximális szennyvízmennyiség 0,4 m 3 /d- elszikkasztásához szükséges felület: 0,40 x 24,0 = 9,6 m 2. A tervezett szikkasztó felület IN-DRÄN K típusú tisztítóberendezés esetén: Az IN-DRÄN tisztító modulok egy sorban helyezkednek el. A tervezett szikkasztó felület 24,0 m 2. A szikkasztó mező kiépítési paraméterei: - Hosszúság 6,0 m - Szélesség 4,0 m - Mélység 1,2 m (az előülepítő tartály kifolyó szennyvízcsöve mélységének függvénye) 5-6 lakosegyenérték esetén: A 12. táblázat szerint 1 m 3 víz elszikkasztásához szükséges felület 24,0 m 2. A napi maximális szennyvízmennyiség 0,6 m 3 /d- elszikkasztásához szükséges felület: 0,6 x 24,0 = 14,4 m 2. A tervezett szikkasztó felület IN-DRÄN K típusú tisztítóberendezés esetén: Az IN-DRÄN tisztító modulok egy sorban helyezkednek el. A tervezett szikkasztó felület,0 m 2. A szikkasztó mező kiépítési paraméterei: - Hosszúság 7,5 m - Szélesség 4,0 m - Mélység 1,2 m (az előülepítő tartály kifolyó szennyvízcsöve mélységének függvénye) A tervezett szikkasztó felület IN-DRÄN B típusú tisztítóberendezés esetén: A tervezett szikkasztó felület 15,0 m 2. A szikkasztó mező kiépítési paraméterei: - Hosszúság 5,0 m - Szélesség 3,0 m - Mélység 1,2 m (az előülepítő tartály kifolyó szennyvízcsöve mélységének függvénye) 7-8 lakosegyenérték esetén: A 12. táblázat szerint 1 m 3 víz elszikkasztásához szükséges felület 24,0 m

24 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás A napi maximális szennyvízmennyiség 0,6 m 3 /d- elszikkasztásához szükséges felület: 0,8 x 24,0 = 19,2 m 2. A tervezett szikkasztó felület IN-DRÄN K típusú tisztítóberendezés esetén: Az IN-DRÄN tisztító modulok egy sorban helyezkednek el. A tervezett szikkasztó felület 40,0 m 2. A szikkasztó mező kiépítési paraméterei: - Hosszúság 10,0 m - Szélesség 4,0 m - Mélység 1,2 m (az előülepítő tartály kifolyó szennyvízcsöve mélységének függvénye) A tervezett szikkasztó felület IN-DRÄN B típusú tisztítóberendezés esetén: A tervezett szikkasztó felület 20,0 m 2. A szikkasztó mező kiépítési paraméterei: - Hosszúság 8,0 m - Szélesség 2,5 m - Mélység 1,2 m (az előülepítő tartály kifolyó szennyvízcsöve mélységének függvénye) Az óvoda esetén: A 12. táblázat szerint 1 m 3 víz elszikkasztásához szükséges felület 24,0 m 2. A napi maximális szennyvízmennyiség 1,2 m 3 /d- elszikkasztásához szükséges felület: 1,2 x 24,0 = 28,8 m 2. A tervezett szikkasztó felület IN-DRÄN B típusú tisztítóberendezés esetén: A tervezett szikkasztó felület,0 m 2. A szikkasztó mező kiépítési paraméterei: - Hosszúság 7,5 m - Szélesség 4,0 m - Mélység 1,2 m (az előülepítő tartály kifolyó szennyvízcsöve mélységének függvénye) Az iskola illetve a konyha esetén: A 12. táblázat szerint 1 m 3 víz elszikkasztásához szükséges felület 24,0 m 2. A napi maximális szennyvízmennyiség 3,5 m 3 /d- elszikkasztásához szükséges felület: 3,5 x 24,0 = 84,0 m 2. A tervezett szikkasztó felület IN-DRÄN K típusú tisztítóberendezés esetén: Az IN-DRÄN tisztító modulok egy sorban helyezkednek el. A tervezett szikkasztó felület 184,8 m 2. A szikkasztó mező kiépítési paraméterei: - Hosszúság 15,4 m - Szélesség 12,0 m - Mélység 1,2 m (az előülepítő tartály kifolyó szennyvízcsöve mélységének függvénye) 3.4 Iszap- és egyéb hulladékok kezelése Iszapkezelés

25 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás A keletkezett szennyvíziszap 13. táblázat Kapacitás: 1-4 LE 5-6 LE 12 LE 40 LE Keletkező iszap: m 3 /év 1,37 2,05 4,11 13, Az elhelyezése: A keletkező szennyvíziszap a berendezésből elszállításra kerül további kezelés céljából. Az iszapürítés gyakorisága: évente egyszer. 4 Energiaellátás, villamos berendezések 4.1 Külső energiaellátás A külső energiaellátás az ingatlanokon lévő kisfeszültségű vezetékekről történő leágazással oldható meg. A becsatlakozás földkábelen történik. A tápkábel csatlakozási pontja az ingatlanon belüli hálózati-dugalj. A csatlakozókábel kiépítése esetén gondoskodni kell a megfelelő érintés-védelem kialakításáról (FI relé, kismegszakító). 5 Hulladékok kezelése 5.1 Építés, bontás A 45/2004. (VII. 26.) BM-KvVM együttes rendelet (az építési és bontási hulladék kezelésének részletes szabályairól) 3. (1) pontja szerint az építési és bontási hulladékok csoportosítása az l. számú melléklet szerint történik. Az (5) bekezdés szerint amennyiben bármely csoportban a keletkező építési és bontási hulladék mennyisége nem éri el az 1. számú melléklet szerinti táblázatban közölt mennyiségi küszöbértéket, akkor a külön jogszabályban meghatározott ártalmatlanítási szabályokat kell alkalmazni. A (6) bekezdés szerint amennyiben az építési és bontási hulladék mennyisége egyik csoportban sem éri el az l. számú melléklet szerinti táblázatban közölt mennyiségi küszöbértéket, az építtető mentesül a ban foglalt kötelezettségek alól. (11. A hulladékkezelés szabályozása a nem építésügyi hatósági engedélyköteles építési tevékenység során) 1. számú melléklet a 45/2004. (VII. 26.) BM-KvVM együttes rendelethez Sorszám A hulladék anyagi minősége szerinti csoportok Hulladék EWC kódja Mennyiségi küszöb (tonna) 1. Kitermelt talaj Betontörmelék Aszfalttörmelék Fahulladék Fémhulladék Műanyag hulladék ,

26 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás 7. Vegyes építési és bontási hulladék 8. Ásványi eredetű építőanyag-hulladék Jelen építési beruházásnál a szennyvíztisztító építése esetén az 1. sz. mellékletben szereplő hulladékok közül egyik mennyisége sem lépi túl a mennyiségi küszöböt. A keletkezett műanyag, fém, és fahulladékot szelektáltan kell összegyűjteni és kommunális hulladéklerakón elhelyezi. A többi keletkezett hulladék a helyszínen hasznosítható. 6 Környezetvédelem 6.1 Technológia Az eddig tervezett, megépített, és jól üzemeltetett hasonló technológiájú szennyvíztisztítók környezetében semmiféle bűzhatás nem lép fel, bármilyen meteorológiai állapot esetén sem. A szennyvíztisztító tervezése során alapvető szempont volt, hogy olyan tisztított szennyvizet kell előállítani, mely maradéktalanul megfelel az előírt szigorú minőségi követelményeknek. Mindezt a technológiának oly módon kell elérnie, hogy közben a keletkező hulladékok, valamint maga a technológia működése ne jelentsen ártalmat a környezetre. A technológia aerob körülmények között stabilizált, nem bomlásképes iszapot állít elő melléktermékként, mely nem okoz kellemetlen szaghatást. Technológiai egységek: A tisztítás-technológia olyan technológián alapszik, mely tervezési jellemzőinek következtében teljesen környezetbarát működésű: A mikroorganizmusok mennyisége a medencékben olyan szintű, hogy szag és habképződés nem lép fel. A folyamat anyagáramainak következtében egészséges biomassza alakul ki, ezáltal kiküszöböljük a spontán anaerob rothadást, amely szagproblémákat okozhat. A technológiai folyamat és az iszapstabilizálás zárt térben történik, így környezeti hatása a határértékeken aluli. 6.2 Szigetelés A műtárgyak műanyagból, így a szennyvíz szivárgása, azaz talajvíz szennyezése nem fordulhat elő. Az összes technológiai vezeték kialakításánál, ugyanezek az elvek érvényesülnek. 6.3 Levegőtisztaság védelem A levegőtisztaság védelem szempontjából a következőket foglalhatjuk össze: A szennyvíztisztító berendezés környezetre gyakorolt hatásának megítélése során a bűz és a bakteriális szennyező hatás szerepel az első helyen. A hatások előidézésében meghatározó szerepe van az alkalmazott tisztítási technológiának, valamint az oxigénbevitelt biztosító berendezés típusának. A vízjogi létesítési engedélyezési tervben javasolt szennyvíztisztítási technológiánál szaghatás nem lép fel. A megfelelő terhelés, és levegőztető felület valamint az iszapkor biztosítja a szerves anyagok lebontása mellett az ammónia lebontását (nitrifikálás) is. A berendezésben lévő vízfelszín nyugodt, így üzeme szaghatással nem jár. A medencéből kiemelt iszap stabil, nem rothadásképes. Az iszap zártan, szippantó autóval kerül elszállításra a szennyvíztisztítóból. A medencékben, rendeltetésszerű üzemelés mellett a víz a felszínen nem jelenhet meg, így a bűzhatás kialakulásának kockázata csekély

27 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás 6.4 Zaj és rezgés elleni védelem Üzemi létesítményektől származó zaj terhelési határértékei zajtól védendő területeken (1. számú melléklet a 27/2008. (XII. 3.) KvVM EüM együttes rendelethez) Sorszám Zajtól védendő terület Határérték (LTH) az LAM megítélési szintre (db) nappal 6-22 óra éjjel 22-6 óra Üdülőterület, gyógyhely, egészségügyi terület, védett természeti terület kijelölt része 2. Lakóterület (kisvárosias, kertvárosias, falusias, telepszerű beépítésű) 3. Lakóterület (nagyvárosias beépítésű), vegyes terület Gazdasági terület és különleges terület Építőipari kivitelezési tevékenységtől származó zaj terhelési határértékei zajtól védendő területeken (2. számú melléklet a a 27/2008. (XII. 3.) KvVM EüM együttes rendelethez) Határérték (LTH) az LAM megítélési szintre (db) Sor- ha az építési munka időtartama Zajtól védendő terület 1 hónap vagy kevesebb 1 hónap felett 1 évig 1 évnél több szám nappal éjjel nappal éjjel nappal éjjel 1. Üdülőterület, gyógyhely, egészségügyi terület, védett természeti terület kijelölt része 2. Lakóterület (kisvárosias, kertvárosias, falusias, telepszerű beépítésű) 3. Lakóterület (nagyvárosias beépítésű), vegyes terület 4. Gazdasági terület és különleges terület Sorszám 6-22 óra 22-6 óra 6-22 óra 22-6 óra 6-22 óra 22-6 óra A közlekedéstől származó zaj terhelési határértékei zajtól védendő területeken (3. számú melléklet a 27/2008. (XII. 3.) KvVM EüM együttes rendelethez) Határérték (LTH) az LAM,kö megítélési szintre (db) Zajtól védendő terület 1. Üdülőterület, gyógyhely, egészségügyi terület, védett természeti terület kijelölt része 2. Lakóterület (kisvárosias, kertvárosias, falusias, telepszerű beépítésű) 3. Lakóterület (nagyvárosias beépítésű), vegyes terület 4. Gazdasági terület és különleges terület üdülő-, lakóépületek és közintézmények közötti forgalomtól elzárt területeken; pihenésre kijelölt közterületeken kiszolgáló út; átmenő forgalom nélküli út mentén gyűjtőút; összekötőút; bekötőút; egyéb közút; vasúti mellékvonal és pályaudvara; repülőtér, illetve helikopterállomás, -leszállóhely mentén autópálya; autóút; I. rendű főút; II. rendű főút; autóbuszpályaudvar; vasúti fővonal és pályaudvara; repülőtér, illetve helikopterállomás, -leszállóhely mentén nappal éjjel nappal éjjel nappal éjjel nappal éjjel 6-22 óra 22-6 óra 6-22 óra 22-6 óra 6-22 óra 22-6 óra 6-22 óra 22-6 óra

28 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás A zaj terhelési határértékei épületek zajtól védendő helyiségeiben (4. számú melléklet a 27/2008. (XII. 3.) KvVM EüM együttes rendelethez) Sorszám Zajtól védendő helyiség Határérték (LTH) az LAM megítélési szintre (db) nappal 6-22 óra éjjel 22-6 óra 1. Kórtermek és betegszobák Kórházak, rendelőintézetek kezelő- és műtőhelyiségei Egyéb orvosi rendelő- és kezelőhelyiségek Tantermek, előadó- és foglalkoztató termek bölcsődékben, 40 óvodákban és oktatási intézményekben; ülés- és tárgyalótermek; könyvtári olvasótermek; tanári szobák; intézmények akusztikai szempontból igényes irodahelyiségei 5. Lakószobák lakásokban, szociális otthonokban, üdülőkben Lakószobák szállodákban, panziókban, munkásszállókban, diákotthonokban, üdülőházakban 7. Étkezőkonyha, étkezőhelyiség lakásokban Szállodák, panziók, üdülők, szociális otthonok, munkásszállók 50 és diákotthonok közös helyiségei 9. Éttermek, eszpresszók Kereskedelmi, vendéglátó épület eladóterei, illetve vendéglátó helyiségei; várótermek; intézmények akusztikai szempontból kevésbé igényes helyiségei 60 Az emberre ható rezgés terhelési határértékei épületekben (5. számú melléklet a 27/2008. (XII. 3.) KvVM EüM együttes rendelethez) Sorszám Épület, helyiség Rezgésterhelési határérték (mm/s2) AM A0 Amax 1. Rezgésre különösen érzékeny helyiség (pl. műtő) 3 3, Lakóépület, üdülőépület, szociális nappal otthon, szálláshely-szolgáltató épület, kórház, szanatórium lakóés pihenőhelyiségei 6-22 óra éjjel 22-6 óra Kulturális, vallási létesítmények nagyobb figyelmet igénylő helyiségei (pl. hangversenyterem, templom); bölcsőde, óvoda foglalkoztató helyiségei; orvosi rendelő 4. Művelődési, oktatási, igazgatási és irodaépület nagyobb figyelmet igénylő helyiségei (pl. tanterem, számítógépterem, könyvtári olvasóterem, tervezőiroda, diszpécserközpont); színházak, mozik nézőterei; magasabb komfortfokozatú szállodák közös terei 5. Kereskedelmi, vendéglátó épület eladó-, illetve vendéglátó terei; sportlétesítmények nézőtere; középületek folyosói, előcsarnokai Az üzemi és szabadidős zajforrás zajvédelmi dokumentációja 2. számú melléklet a 284/2007. (X. 29.) Korm. rendelethez 1.1. ismertetni kell a létesítmény egyedi zajforrásait, működési idejét, helyüket átnézeti helyszínrajzon be kell mutatni: Műtárgy Zajforrás Zaj működési idő Biológiai tisztító egység Iszapszállítás >60 dba 1óra/hó Biológiai tisztító Levegőztető és szivattyúk egység >50 dba 24 óra/nap

29 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás 1.2. ismertetni kell és térképen be kell mutatni a várható hatásterületen a zaj ellen védendő területek, épületek helyét, funkcióját, helyrajzi számát, címét, a tervezett zajforrás ezekhez viszonyított pontos helyzetét: nincs ilyen épület 1.3. ismertetni kell a hatásterületen elhelyezkedő ingatlanok rendezési terv szerinti besorolását: nem található épület 1.4. amennyiben a zajforrás hatásterületét e jogszabály vagy a környezetvédelmi hatóság előírása alapján méréssel, illetve számítással kell meghatározni, közölni kell a hatásterület méréssel, illetve számítással meghatározott háttérterhelés értékeit is: nem kell méréseket végezni 1.5. meg kell adni a megítélés helyén várható zajkibocsátás értékét a nappali és - szükség esetén - az éjszakai időszakra egyaránt: Az építés-szerelés első műveletei során a szükséges földmunkák elvégzése, majd ezt követően a vasbeton szerkezetek kialakítása és a szerelvények beállítása a feladat. A jelentkező környezeti zajhatások nagy részét, a munkagépek rövid ideig tartó, és a határértékeket valószínűleg meg nem haladó terhelése jelenti. A 8/2002. (III. 22.) KöM-EüM közös rendelet előírja az építési munkából származó zaj megengedett egyenértékű A hangnyomásszintjeit, melynek értéke a területi besorolástól és az építési munka időtartamától függ. Az építkezés során be kell tartani az MSZ Üzemek és építkezések zajkibocsátásának vizsgálata és a zajkibocsátási határértékek meghatározása című szabvány határértékeit is, mely nappal 70 dba és éjjel 55 dba Az építési munka során a zajkibocsátási határértékek előreláthatólag betarthatók A tervezett szennyvíztisztító zajforrásai Iszapszállítás Az iszap elszállításakor max. 60 dba zaj keletkezik. Évente kb. egy forduló várható. A iszapszállító kocsik nappal dolgoznak Biológiai tisztítóegység Zaj és rezgés nem keletkezik A dolgozók munkahelyi rezgésterhelése A szennyvíztisztító telepen nem üzemelnek olyan berendezések, melyek rezgéseket okoznak, ezért a dolgozókat rezgésterhelés nem érheti meg kell adni azokat az irányokat (területeket, épületeket), ahol zajcsökkentési intézkedések nélkül is határérték alatti zajkibocsátás várható: a teljes hatásterületen belül 1.7. meg kell jelölni azokat az irányokat (területeket, épületeket), ahol zajcsökkentés nélkül határértékeket meghaladó zajkibocsátás várható, és meg kell adni a határérték-túllépés várható mértékét: nincs ilyen terület 1.8. meg kell adni a zajcsökkentésre alkalmazható módszerek (eszközök, megoldások, intézkedések) leírását, a javasolt módszerektől várható zajcsökkenés elemzését: nem szükséges 1.9. ki kell mutatni, hogy a tervezett zajvédelmi megoldások megvalósításával a zajkibocsátás teljesíti a védelmi követelményeket: nem szükséges a 7. szerinti közlekedési eredetű zajterhelésnél ismertetni kell a lehetséges alternatívák bemutatásával a kapcsolódó szállítás környezetre gyakorolt hatását és ezek közül meg kell adni a legkeve

30 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás sebb zajkibocsátással járó szállítási útvonalat: Zajterhelést a szennyvíziszap szállítás okoz, de ez normál szállítójárművel történik, így a terhelés határértéken aluli Közlekedési zaj- és rezgésforrás engedélyezési terve A szennyvíztisztító üzemeltetéséhez nincs szükség különleges járművekre, a szolgáltatást a normál teherforgalomban és személyforgalomban résztvevő járművekkel végzik. Ezen járművek (szippantóautó, szemétszállító jármű stb.) nappal közlekednek havi, illetve napi egy-két alkalommal. Ebből adódóan ezek a járművek nem okoznak nagyobb zaj, illetve rezgés terhelést, mint a közúti forgalomba résztvevő többi jármű Környezeti rezgésforrás engedélyezési terve A szennyvíztisztítóban nincsenek rezgést keltő gépek és berendezések beépítve. 6.5 A dolgozók munkahelyi rezgésterhelése A szennyvíztisztító telepen nem üzemelnek olyan berendezések, melyek rezgéseket okoznak, ezért a dolgozókat rezgésterhelés nem érheti. 6.6 Élővilág védelem Külterületi részen, a szennyvíztisztító helyén, sem országos, sem pedig helyi védelem alatt álló területet nem érintettünk. 6.7 Települési környezet A települési környezetre gyakorolt hatások elemzése során, foglalkoznunk kell az épített környezetre gyakorolt közvetett és közvetlen hatásokkal. Az építés alatt a munkagépek által okozott zajhatások mértékét csak az építési technológia és az alkalmazott gépek ismeretében lehet vizsgálni. Azt azonban megállapíthatjuk, hogy az építési zaj lokális és időszakos jellegű, és adott esetben az érzékeny területeken a gépek mozgása korlátozható (szállítási útvonalak kijelölése, építési idő korlátozása stb.) 6.8 Vegyszerek A szennyvíztisztító vegyszer illetve adalékanyag felhasználása nélkül üzemel. 7 Termőföld védelme A termőföld védelmét az évi LV. törvény határozza meg. A termőföld hasznosításától és védelmétől időlegesen csak Hatósági engedéllyel lehet eltérni. Időleges hasznosításnak tekintendő a vízvezetési és bányaszolgalmi jog gyakorlása. A termőföld fentiek szerinti igénybevételét az illetékes földhivataltól kell kérni, az erre a célra készített dokumentáció alapján, melyhez be kell szerezni a területileg illetékes Növényegészségügyi és Talajvédelmi Állomás szakhatósági állásfoglalását. 8 Üzemeltetés 8.1 Üzemeltetés, karbantartás A kisberendezés ellenőrzése és annak gyakoriságai A berendezés nem igényel folyamatos felügyeletet, főbb elemeinek ellenőrzése, az alábbi táblázat alapján történik. Az ellenőrzésnek ki kell terjednie a berendezésen kívül a csatlakozó műtárgyakra is. - -

31 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Tevékenység megnevezése 14. táblázat Gyakoriság A berendezés ellenőrzése szemrevételezéssel Naponta ** Folyadék áramlások ellenőrzése Iszapmagasság ellenőrzése Havonta Havonta Iszap kiszippantás Évente * A levegőztető rendszer ellenőrzése Mintavétel az elfolyó szennyvíz minőségének megállapítására (KOI k, NH4-N, önásv,) Helyszíni ellenőrzés, karbantartás minden létesítmény esetén Havonta Ötévente Évente * Szükség szerint, évente legfeljebb egy alkalommal. ** A 147/2010. (IV. 29.) Korm. rendelet 27. (1) b. pontja szerint A berendezések kifogásolható működése esetén a hibát el kell hárítani, mintavételt meg kell ismételni és ellenőrzéssel igazolni kell a zavartalan működést A szennyvíztisztító üzemelésére ható kedvezőtlen folyamatok leírása A szennyvíztisztítót a gyártó által kibocsátott használati útmutató szerint kell üzemeltetni. Az ellenőrzés hozzásegít a hibátlan működéshez, és biztosítja az állandóan tiszta szennyvíz elfolyását. A berendezés működése biológiai elven alapul. Emiatt a szennyvíztisztítót védeni kell a biológiai folyamatokat zavaró körülményektől. A biológiai szennyvíztisztító alkalmazása esetén nem javasoljuk: - A baktériumok számára az optimális ph 6,5-7,5 között van. A mosásból származó szennyvíz emeli a ph-t. Ebből kifolyólag javasolt napi legfeljebb 3 mosógép program futtatása. - tömény savak és lúgok használatát, pl. a csatorna vezetékek, lefolyók tisztításához; - kondenzációs és más fűtő kazán vizek a rendszerbe történő kiengedését; - magas koncentrátumú organikus szennyezőanyagok, pl. ételmaradékok, gyümölcs-, zöldség maradékok, konyhamalacban való megsemmisítését; - ereszcsatorna által összegyűjtött esővíz, úszómedencék vizének a rendszerbe történő kiengedése; - állattartásból származó hígtrágyák bevezetése; - toxikus anyagok kiengedése: hígítók, gyúlékony anyagok, növényvédőszerek, motorolaj, stb; - nem lebontható anyagok-pl. papírpelenka, irodai papír, tisztasági betét, csomagolóanyag, fóliák, impregnált papír, cigarettacsikk, paradicsomhéj, napraforgó héj, stb; - korlátozni kell a használt étolaj kiengedését. Ezek az olajak nagyon kedvezőtlenek a mikroorganizmusok számára. A háztartásban keletkezett használt étolaj cca. 1-2 dl mennyiségben kiönthető. A használt étolaj komposztálását, gyűjtését ajánljuk; - klórtartalmú tisztító és fertőtlenítőszerek (pl. Domestos, Asanox, Clorox, Bref Duo Active, Devil, Tiret Profesional, Cillit Duo, stb,) nagy mennyiségben megállítják a biológiai folyamatokat a szennyvíztisztítóban. E klórtartalmú szerekből a napi biztonságosan kiengedhető mennyiség 0,1-0,2 l. Előnyös a klórtartalmú anyagok kisebb mennyiségben való többszöri használata. Leginkább a nem klóralapú tisztítószerek használatát ajánljuk A fölös iszap eltávolítása a szennyvíztisztítókból A keletkezett fölös szennyvíziszap mennyisége a 3.3. pont szerint alakul

32 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás A szennyvíztisztítóban keletkezett fölös eleveniszap aerob stabilizált, nem rothadóképes közüzemi szennyvíztisztítóba szállítható, további feldolgozás céljából. A fölösiszap eltávolítását megrendelés alapján az erre szakosodott és a megfelelő engedélyekkel rendelkező cégek végezhetik Biztonsági előírások: A karbantartást csak a 18. életévét betöltött személy végezheti, aki birtokában van a szennyvíztisztító üzemeltetésére és karbantartására vonatkozó ismereteknek; Az elektromos alkatrészekkel kapcsolatos beavatkozást csak elektromos képzettséggel rendelkező személy végezheti; Az üzemeltetőnek következetesen be kell tartani az alap munkavédelmi és egészségügyi előírásokat; Az üzemeltetés közben az üzemeltetőnek munkavédelmi eszközöket kell használnia, az eszközöket karban kell tartania; Minden szennyvízzel való érintkezés után fertőtlenítőszerrel kezet kell mosni; Téli időszakban is hó- illetve jégmentesen kell tartani a légbeszívó elemeket; A szennyvíztisztító munkaterébe lépni amikor a medence nincs kiürítve, tilos; Az üzemeltetőnek munka előtt és közben alkohol vagy figyelem csökkentő szer fogyasztása tilos Villamos berendezések A kész berendezésre vonatkozó biztonságtechnikai nyilatkozatot a műszaki átadás jegyzőkönyvéhez mellékelni kell. Az üzem villamos szempontból nem okoz az üzemeltetésből következő, elháríthatatlan egészségügyi ártalmakat. A villamos üzem részére szükséges biztonsági felszereléseket, védőeszközöket, az előírásoknak megfelelően, a helyszínen kell tartani. Üzemviteli tevékenységgel, villanyszerelő képesítésű dolgozót kell megbízni. A villamos berendezések és készülékek rendszeres időnkénti ellenőrzése és felülvizsgálata szükséges, a szabványok és rendeletek által előírt időközökben, mint: szigetelési ellenállásmérés földelési ellenállásmérés hurok ellenállásmérés villamos berendezések szabványossági vizsgálata Javításnál az MSZ 1585 előírásait be kell tartani. Az üzemzavar okát és elhárításának módját naplózni kell. Egészségügyi, valamint élet- és vagyonvédelmi okokból a szennyvíztisztító telep üzemeltetőjének belső munkavédelmi előírásait is figyelembe kell venni. 9 Munkavédelem A szennyvíztisztítási engedélyezési dokumentációt, munkavédelmi szempontból, az l993. évi XCIII számú törvény, továbbá az MI tartalmi előírásainak megfelelően készítettük el, de figyelembe vettük és betartottuk az üzemeltetői ágazati rendeleteket mint: - az Országos Településrendezési és Építési Követelményekről / OTEK / szóló 253/l997 (XII.20.) Kormányrendelet - az Országos Vízgazdálkodási Szabályzat (OVSZ) - az MI-l0-l27 Településekről származó szennyvizek tisztítótelepe szabványsorozat, - az MSZ- l Települési szennyvíztisztító telepek üzemeltetésének munkavédelmi követelményeinek idevágó előírásait is. Felhívjuk a kivitelező figyelmét, hogy a tisztítás-technológiai sorba beépítésre kerülő gépi berendezéseknek rendelkezniük kell Munkavédelmi Minősítési igazolással. Ennek beszerzése az importáló, a forgalomba hozó cég feladata

33 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás A tervdokumentáció tartalmazza mindazokat az előírásokat, melyek az üzemben tartás idején biztonsági, egészségvédelmi, környezetvédelmi szempontok alkalmazása miatt szükségesek. A létesítmények megközelítése kiépített úton történik. Ez megoldja az építés idején felmerülő szállítási feladatokat. 10 Tűzvédelem A dokumentáció a tűz elleni védekezésről, a műszaki ismereteiről és a tűzoltóságról szóló évi XXXI. törvény, valamint az Országos Tűzvédelmi szabályzat kiadásáról szóló 35/l996. sz. BM. rendelete és az OTEK tárgyhoz tartozó létesítési előírásai alapján és figyelembevételével készült. A szennyvíztisztító telep létesítményei az alábbi tűzveszélyességi osztályba sorolhatók: kezelő épület, D mérsékelten tűzveszélyes rács, műtárgyak, átemelők, udvartéri vezetékek E nem tűzveszélyes. Tűzállósági fokozata: II. közepesen tűzálló. A fentiek alapján kijelentjük, tervdokumentációnk műszaki tartalmánál fogva megfelel a hivatkozott előírásokban rögzített: - tervezési - létesítési - telepítési, - üzemeltetési és használati munkavédelmi, biztonságtechnikai, egészség és környezetvédelmi feltételeknek

34 PROWATECH Kft. Aparhant település szennyvízkezelése december Műszaki leírás Iratszám: II-01. APARHANT TELEPÜLÉS SZENNYVÍZKEZELÉSÉNEK MEGOLDÁSA EGYEDI SZENNYVÍZTISZTÍTÓ KISBERENDEZÉS TELEPÍTÉSÉNEK ENGEDÉLYEZÉSI TERVE Munkaszám: A-7186-E/2016 TERVEZŐI NYILATKOZAT A vonatkozó rendeletnek megfelelően a PROWATECH Kft részéről kijelentjük, hogy: - az alkalmazott műszaki megoldások megfelelnek az általános érvényű és eseti hatósági előírásoknak, valamint a megelőző tűzvédelmi követelmények kielégítéséről szóló rendeletek, szabályzatok, az országos, (MSZ) és az ágazati szabványok, a műszaki előírások követelményeinek. - a tárgyi dokumentáció megfelel a létesítmény (létesítmény-csoport) telepítésére, tervezésére és üzemeltetésére vonatkozó munkavédelmi, biztonságtechnikai szabályoknak - a tárgyi dokumentáció az egyéb hatósági, egészségvédelmi és környezetvédelmi előírások betartásával készült, valamint ezek érvényesítésének módját, adatait a műszaki leírás megfelelő fejezetei tartalmazzák. Alulírott, mint felelős tervező kijelentem, hogy jelen tervdokumentáció készítése során a 72/1996. (V.22.) Kormányrendelet, a 26/2002 (II.27.) Kormányrendelet a 147/2010. (IV. 29.) Kormányrendelet, és a 219/2004. (VII.21.) Kormányrendelet előírásainak maradéktalan betartásával, készítettem el. A tervezett szennyvízelvezető és szennyvízkezelő létesítmény tervei az évi XCIII. Munkavédelmi törvény pontjában, valamint a 25/1996. (VIII. 28.) NM rendelet előírásainak betartása alapján biztosítja a biztonságtechnikai és ergonómiai előírásokat, valamint kielégíti balesetvédelmi és tűzrendészeti rendelkezéseket. Pellérd, december 9. Provender József Tervező VZ-K

35

36 MEGFELELŐSÉGI NYILATKOZAT Típus: IN-DRÄN Sand filter bed 1. A termék egyedi azonosító neve: SA Septic tank + sand filter bed 2. Típus, köteg- vagy sorozatszám, illetve az építőipari termékek 11.4 cikkely szerinti azonosítását lehetővé tevő egyéb adat: A szennyvíz előkezelő tartályon elhelyeznek egy azonosító címkét, melyen szerepel a név és a sorozatszám. Ez a címke a tartály bemeneti oldalán található. 3. Rendeltetésszerű építőipari alkalmazás(ok) a gyártó által megadott módon, a vonatkozó harmonizált műszaki előírások szerint: biológiai tisztító egység, iszaptól elválasztott háztartási szennyvíz tisztítására, 50 lakosegyenértékig. 4. A gyártó neve, bejegyzett üzleti név vagy bejegyzett védjegy, ill. elérhetőségek a 11.5 cikkely előírásai szerint: FANN VA-teknik AB Dackevägen 33, Järfälla és FANN Polska sp z.o.o, ul Slaska 88, Katowice, Lengyelország 5. Ha értelmezhető, a gyártó 12.2 cikkelyben megadott információk terén illetékes képviselőjének neve és címe: Axel Alm, ügyvezető, FANN Group, + 46/ A termék teljesítményének az V. függelék szerinti felméréséhez és folyamatos felügyeletéhez használatos rendszer(ek): Amennyiben az építőipari termék teljesítménynyilatkozatát szabályazza a harmonizált szabvány: MSZ EN :2005, PIA, Prüfinstitut für Abwassertechnik GmbH, NB1739 elvégezte az IS szerinti gyártásellenőrzést, és kiadta az éves ellenőrzési bizonylatot (a termék teljesítményének fenntartási tanúsítványát, a gyár gyártásszabályozásának megfelelőségi nyilatkozatát, az ellenőrzési jegyzőkönyveket,stb.). 8. Ennél a terméknél nem értelmezhető. 9. Az előírt teljesítmény: Szempont Érték Dátum és műszaki szabvány Térfogat (előkezelő tartály) liter MSZ EN :2000/A1:2003 A és B függelék Napi térfogatáram 7,5 m 3 /nap PIA B51 MSZ EN :2005:5 A1/A2:2013 A függelék és B függelék Vízzáróság Megfelelő MSZ EN :2000/A1:2003,

37 Deformáció 2,8-8,4% MSZ EN :2000/A1:2003 D6 függelék Tisztítási hatásfok: BOD 5 (7) SS COD Tot-P 96.4% 96.5% 94.7% 53.8% PIA B51 EN :2005:5 A1/A2 2013, B függelék Tartósság Megfelelő MSZ EN :2000/A1:2003, Tűzvédelmi besorolás Nem áll rendelkezésre 10. A termék 1. és 2. bekezdésben megadott teljesítménye megfelel a 9. bekezdésben megadott teljesítmény-előírásoknak. A jelen teljesítménynyilatkozat a 4. fejezetben megadott gyártó kizárólagos felelősségére került kiadásra: Axel Alm, igazgató, FANN VA-teknik AB FANN Polska Sp. z.o.o. FANN Ympiüistöteknikka Oy Jarfalla, június 22. 2

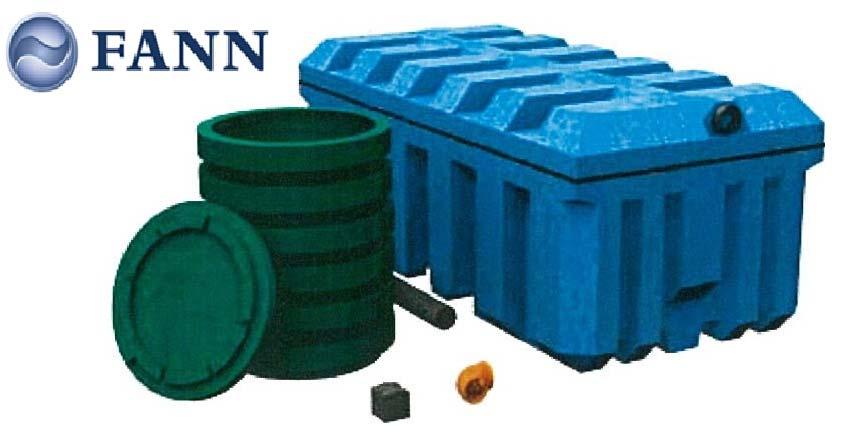

38 MEGFELELŐSÉGI NYILATKOZAT Gyártó: FANN VA-teknik AB Dackevägen 33 S JÄRFÄLLA, Svédország felügyeletével Gyártóüzem: FANN Polska Sp. z.o.o. Ul. Slaska 88. PL Katowice, Poland MSZ-EN :2006 Szennyvíztisztító kisberendezések 50 lakosegyenértékig 3 rész: : Készregyártott és/vagy helyszínen összeszerelt szennyvíztisztítók Vizsgáló szervezet, amelynek első típusvizsgálata alapján a megfelelőségi nyilatkozat kiadásra került: PIA - Prüfinstitut für Abwassertechnik GmbH, Aachen, Németország Tanúsítvány szám: 1739 Gyártmány: Biobed 5 szennyvíztisztító kisberendezés Névleges kapacitás: 0,9 m 3 /d Napi BOI 5 terhelés: 360 g/d KOI k : 97,8 % and 26,85 mg/1 BOI 5 : 98,7 % and 4,19 mg/1 Lebegő anyag: 99,3 % and 4,12 mg/1 P összes : 99,3 % and 0,19 mg/1 Vízzáróság: Deformáció: Tartósság/anyag: Megfelel Megfelel Megfelel / Polyethylene (PE) A Fann Polska Sp. z.o.o. alulírott képviselője kijelenti, hogy a Biobed 5 szennyvíztisztító kisberendezés megfelel az MSZ-EN :2006, illetve a 3/2003. (I. 25.) BM GKM KvVM együttes rendelet szerinti követelményeknek. Katowice, Lengyelország október. FANN VA-teknik AB tel: e-post: post@fann.se Dackevägen 33, JÄRFÄLLA fax:

39 Järfälla Sidan 1(1) FANN VA-teknik AB Dackevägen 33 SE Järfälla Svédország Tel: Fax: FANN VA-teknik AB Dackevägen 33 SE JÄRFÄLLA, Svédország MSZ EN :2005:5 A1/A Szennyvíztisztító kisberendezések 50 lakosegyenértékig 3. rész: : Készregyártott és/vagy helyszínen összeszerelt szennyvíztisztítók Vizsgáló szervezet, amelynek első típusvizsgálata alapján a megfelelőségi nyilatkozat kiadásra került: PIA - Prüfinstitut für Abwassertechnik GmbH, Aachen, Németország Gyártmány: SEPTIC TANK SA + IN-DRÄN Plus SAND FILTER BED Névleges kapacitás: >7,5 m 3 /d Napi BOI 5 terhelés: 60 g*pe Kapacitás KOI k : 94,7 % BOI 5 : 96,4 % Lebegő anyag: 96,5 % P összes : 53,8 % Hidraulikus kapacitás: Megfelel 2,7 g részecske (5 mérés ) Vízzáróság: Megfelel Deformáció: Megfelel deformáció % (1 m víznyomás) Tartósság/anyag: Megfelel / Polyethylene (PE) elektromos fogyasztás: 0.0 kwh/d. A Fann VA Teknik AB. alulírott képviselője kijelenti, hogy a SEPTIC TANK SA + IN- DRÄN Plus SAND FILTER BED szennyvíztisztító kisberendezés megfelel az MSZ- EN :2006, illetve a 3/2003. (I. 25.) BM GKM KvVM együttes rendelet szerinti követelményeknek Järfälla, június 22. Axel Alm ügyvezető
